В современном мире, где мы постоянно зависим от наших смартфонов, планшетов и других гаджетов, Power Bank стал незаменимым аксессуаром. Но зачем покупать готовый, если можно создать свой собственный, уникальный и функциональный Power Bank своими руками? Это не только увлекательный проект, но и отличный способ сэкономить деньги и разобраться в электронике. В этой статье мы расскажем, как создать свой собственный Power Bank с нуля, шаг за шагом.
Преимущества самодельного Power Bank:
- Экономия: Самодельный Power Bank обойдется дешевле, чем покупной, особенно если у вас уже есть некоторые необходимые компоненты.
- Персонализация: Вы можете выбрать емкость аккумулятора, дизайн корпуса и другие параметры, чтобы создать Power Bank, идеально соответствующий вашим потребностям.
- Обучение: Создание Power Bank – отличный способ узнать больше об электронике и развить свои навыки в этой области.
- Удовлетворение: Собственноручно созданный гаджет приносит особое удовлетворение.
Необходимые компоненты:
- Аккумуляторы 18650: Это литий-ионные аккумуляторы, которые используются в большинстве Power Bank’ов. Выберите аккумуляторы с желаемой емкостью (измеряется в мАч). Важно использовать качественные аккумуляторы от надежных производителей.

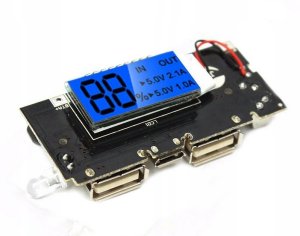

- Модуль зарядки/разрядки (Power Bank Module): Это плата, которая управляет процессом зарядки аккумуляторов и отдает энергию для зарядки устройств. Выберите модуль, соответствующий типу и количеству аккумуляторов, которые вы используете.
- Корпус: Корпус защищает внутренние компоненты Power Bank’а и придает ему эстетичный вид. Вы можете купить готовый корпус или сделать его самостоятельно из подручных материалов.
- Разъемы USB (Type-A и Type-C): Для подключения устройств к Power Bank’у.
- Разъем Micro USB или Type-C: Для зарядки Power Bank’а.
- Провода: Для соединения компонентов.
- Переключатель (опционально): Для включения и выключения Power Bank’а.
- Индикатор заряда (опционально): Для отображения уровня заряда аккумулятора.
Необходимые инструменты:
- Паяльник и припой: Для соединения компонентов.
- Кусачки или бокорезы: Для обрезки проводов.
- Плоскогубцы: Для удержания и сгибания проводов.
- Мультиметр: Для проверки напряжения и тока.
- Термоклей или изолента: Для фиксации компонентов.
- Дрель или нож: Для создания отверстий в корпусе.
Пошаговая инструкция:
1. Подготовка аккумуляторов:
- Проверьте напряжение: Используйте мультиметр, чтобы проверить напряжение каждого аккумулятора. Оно должно быть в пределах 3.6-4.2В.
- Соедините аккумуляторы: Соедините аккумуляторы параллельно, чтобы увеличить общую емкость. Для этого соедините все плюсовые контакты вместе и все минусовые контакты вместе. Важно! Используйте только аккумуляторы с одинаковым напряжением и степенью износа.
- Зафиксируйте аккумуляторы: Закрепите аккумуляторы вместе с помощью термоклеея или изоленты.
2. Подключение модуля зарядки/разрядки:
- Подключите аккумуляторы: Припаяйте провода от аккумуляторов к соответствующим контактам на модуле зарядки/разрядки (обычно обозначены как B+ и B-).
- Подключите разъемы USB: Припаяйте разъемы USB (Type-A и Type-C) к соответствующим контактам на модуле зарядки/разрядки (обычно обозначены как OUT+ и OUT-).
- Подключите разъем для зарядки: Припаяйте разъем Micro USB или Type-C к соответствующим контактам на модуле зарядки/разрядки (обычно обозначены как IN+ и IN-).
- Подключите переключатель и индикатор заряда (опционально): Припаяйте переключатель и индикатор заряда в соответствии со схемой подключения, указанной в документации к модулю зарядки/разрядки.
3. Установка компонентов в корпус:
- Сделайте отверстия в корпусе: Сделайте отверстия в корпусе для разъемов USB, разъема для зарядки, переключателя и индикатора заряда (если вы их используете).
- Установите компоненты в корпус: Закрепите аккумуляторы и модуль зарядки/разрядки внутри корпуса с помощью термоклеея или двухстороннего скотча.
- Подключите разъемы, переключатель и индикатор заряда: Подключите разъемы USB, разъем для зарядки, переключатель и индикатор заряда к модулю зарядки/разрядки.
4. Тестирование:
- Зарядите Power Bank: Подключите Power Bank к источнику питания и дождитесь полной зарядки аккумуляторов.
- Проверьте зарядку устройства: Подключите телефон или другой гаджет к Power Bank’у и убедитесь, что он заряжается.
- Проверьте работоспособность переключателя и индикатора заряда (если они установлены): Убедитесь, что переключатель работает правильно, и индикатор заряда отображает уровень заряда аккумуляторов.
Меры предосторожности:
- Используйте только качественные аккумуляторы от надежных производителей. Дешевые аккумуляторы могут быть опасны.
- Не перегревайте аккумуляторы. Перегрев может привести к взрыву или возгоранию.
- Не замыкайте контакты аккумуляторов. Короткое замыкание может привести к взрыву или возгоранию.
- Соблюдайте полярность при подключении аккумуляторов и других компонентов. Неправильное подключение может привести к повреждению устройства.
- Работайте в хорошо проветриваемом помещении.
В заключение:
Создание своего Power Bank – это увлекательный и полезный проект, который позволяет сэкономить деньги, получить новые знания и создать уникальный гаджет. Следуя этой пошаговой инструкции и соблюдая меры предосторожности, вы сможете создать свой собственный Power Bank, который будет надежно заряжать ваши устройства в любой ситуации. Удачи!
