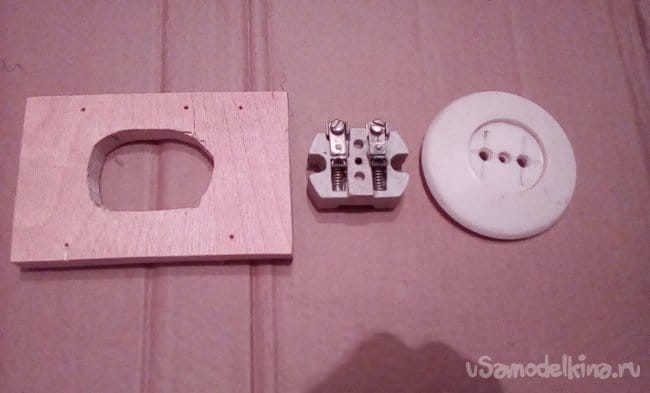

Материалы: фанера 10 -15мм толщины, кнопка без фиксации с контактами , выдерживающие ток до 6 – 10А, любая евророзетка, сетевой шнур питания 1 -2м сечением провода 1,5 – 2,5 мм2, евровилка, саморезы, небольшая петля, можно от рамы.
Инструменты: электродрель, сверла, электролобзик, отвертка, наждачная шкурка, или рашпиль.
Приступаем к сборке нашей самоделки.

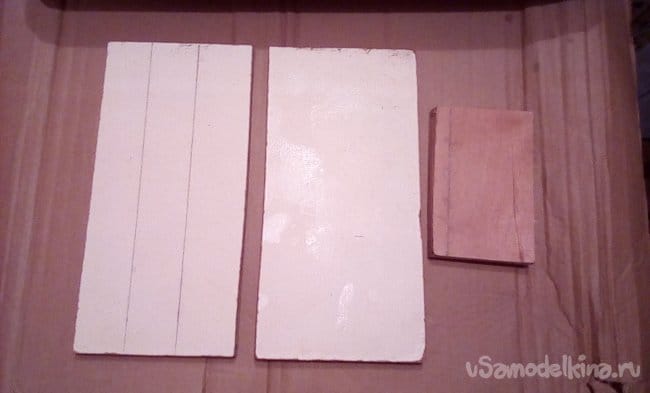

Шаг -1. Из фанеры вырезаем три заготовки размером 12 * 26 см -2 шт, и 8 *12 см – 1 шт.

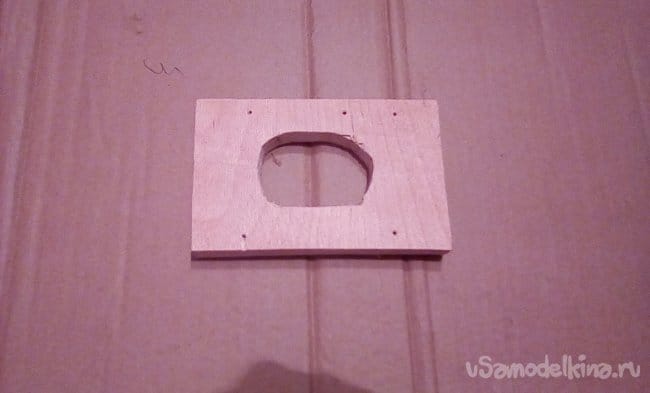

Шаг -2. В маленькой заготовке делаем электролобзиком отверстие под розетку.

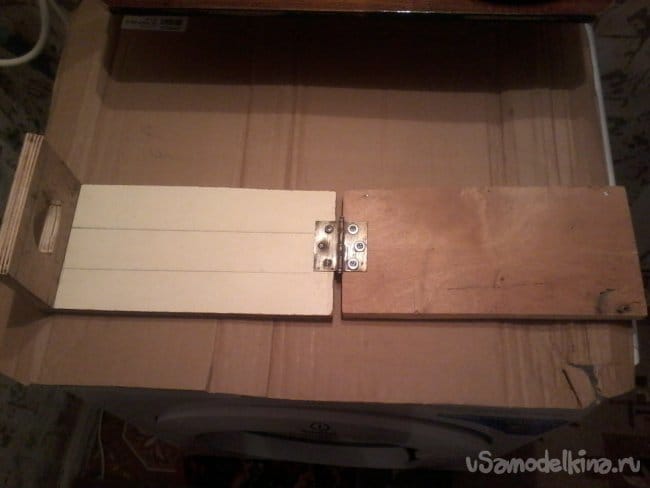

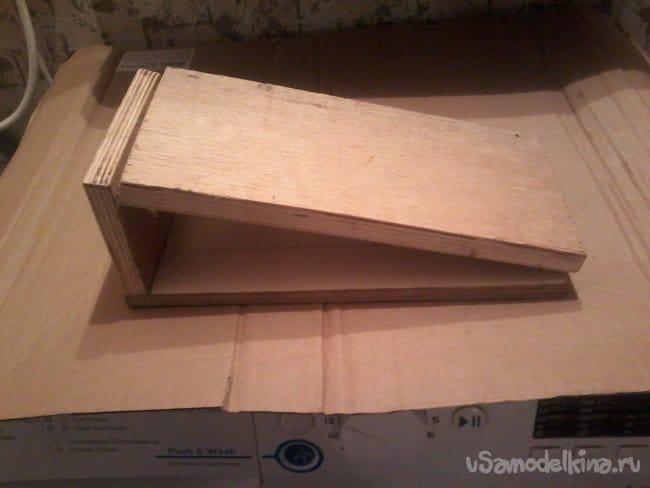

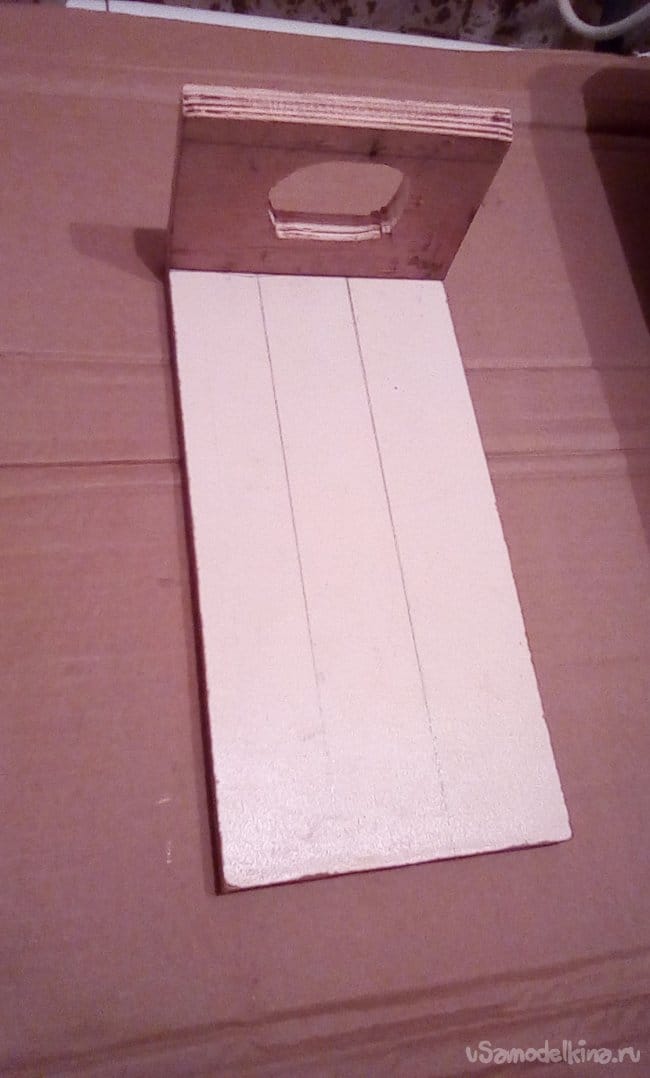

Соединяем все три части при помощи саморезов и петли, показано на фото. При этом верхняя часть не должна ложиться на переднюю

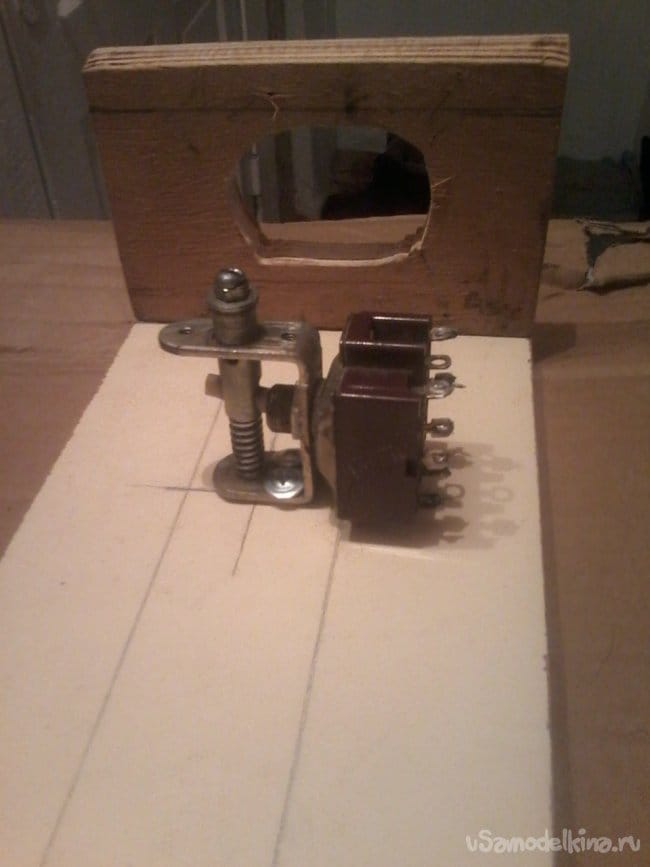

Шаг -3.Закрепляем розетку и нашу кнопку внутри корпуса.

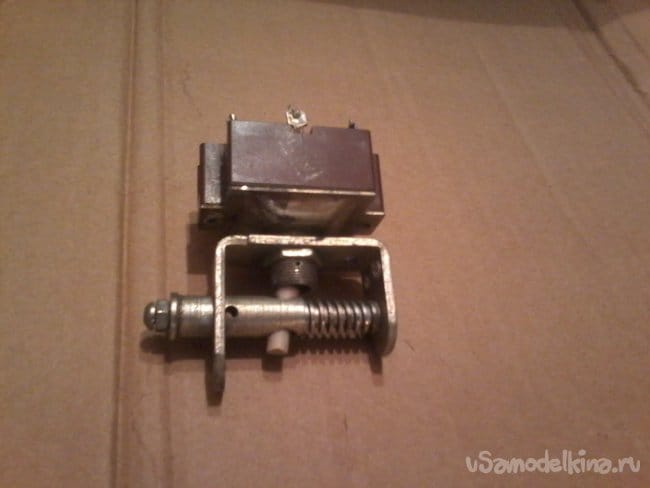

В качестве кнопки я использовал военный тумблер с тремя группами контактов, рассчитанных на 3А каждый.
Все три контакта я запаял параллельно, увеличив при этом ток через контакты до 9А. Можно подключать нагрузку до двух с лишним киловатт. Сверху тумблера закреплена П –образная скоба. В ней расположен шток с пружиной, благодаря ей шток возвращает тумблер в исходное состояние, после отпускания педали.

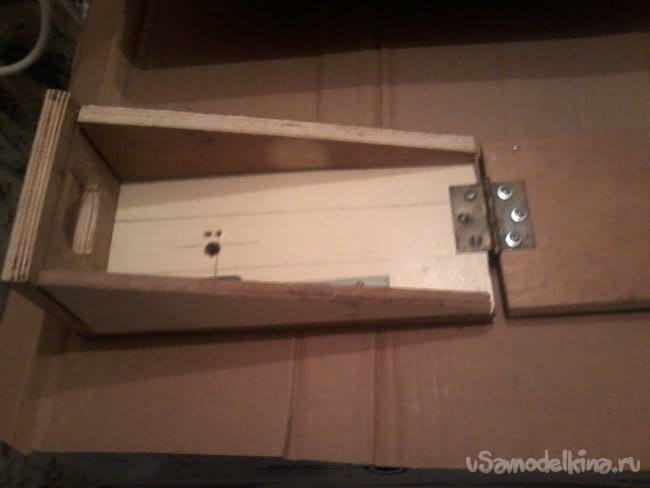

Шаг -4. Размечаем и вырезаем боковые стенки педали, закрепляем их на свое место.

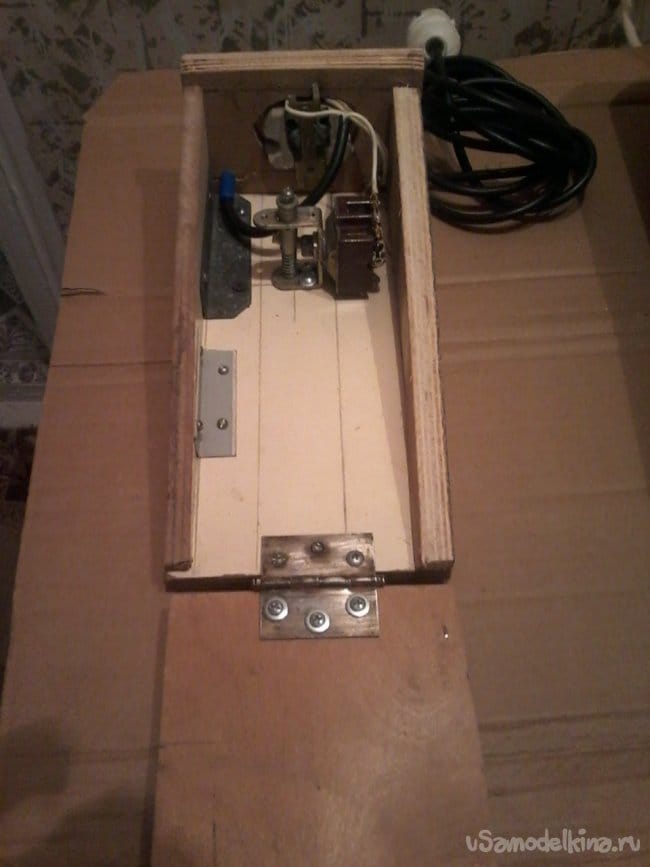

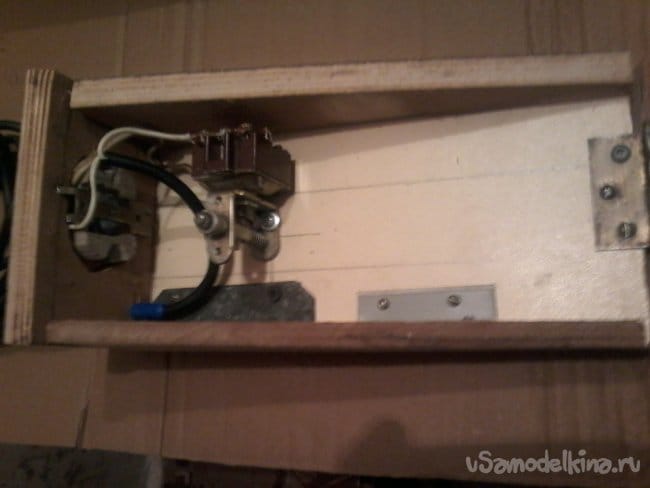

Подключаем сетевой шнур одним проводом к розетке, а второй к кнопке , а от нее – на второй контакт розетки. На другой конец шнура подсоединяем евровилку.

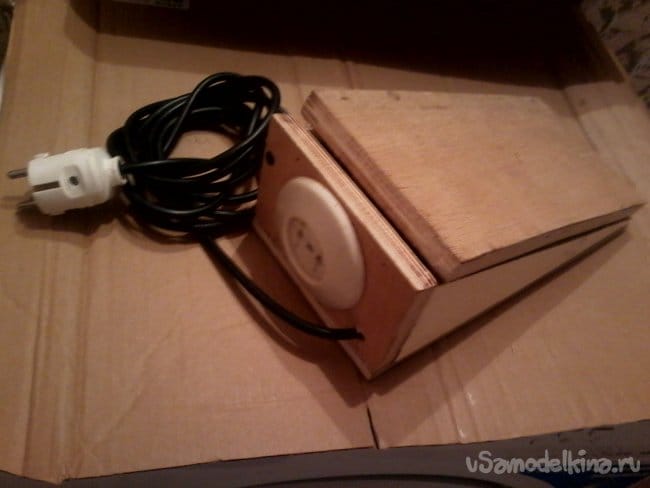

Шаг-5. Проверяем правильность подключения проводов. Тестируем нашу самоделку. С ее помощью можно подключать сверлильный станок, болгарку, электроточило и многие другие электроинструменты. Польза применения педали очевидна , освобождаются руки, и убрав с педали ногу мы тут же обесточиваем наш электроинструмент, что очень удобно в работе.
Все, самоделка готова, а нужна она вам – решать вам. Друзья всем вам желаю здоровья и успехов в творчестве. До новых встреч!
