    Ремонт зарядки шуруповерта Hanskonner 18 вольт

    Принесли на ремонт зарядку и аккумулятор от шуруповерта Hanskonner 18 вольт.

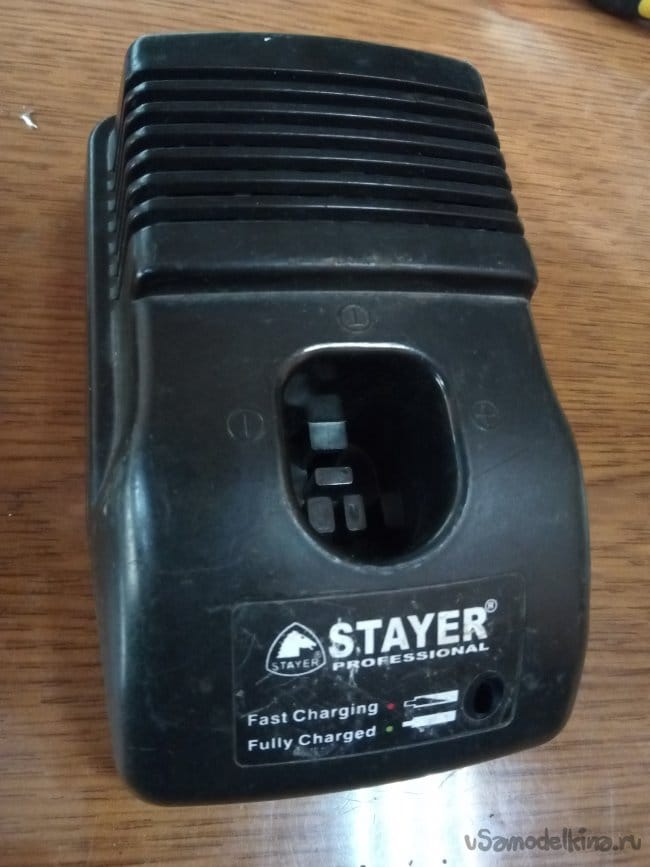

    Пока проверял аккум, все банки сдохли окончательно. Хозяин сказал: аккум не ремонтировать. Проверил зарядку, тоже дохлая. По высокой стороне сгорел силовой полевой транзистор и сопротивления около него. Такие дефекты говорят о низком качестве данного шурика. Желательно питать от другого блока питания. Тут у меня завалялась трансформаторная зарядка шурика Stayer на 12 вольт.

    Домотал вторичку трансформатора на 15 витков провода 0,8 мм. Подал напряжение с моста Стайера на конденсатор 25 вольт вторички Hanskonner.
    Ремонт зарядки шуруповерта Hanskonner 18 вольт

    Загорелся зеленый светодиод готовности зарядки. Подключил нагрузку на зарядку :лампочку 12 вольт 30 ватт с сопротивлением 12ом 15 ватт. Лампочка 12 вольт загорелась и на зарядке загорелся красный светодиод зарядки аккума.

    Погонял 20 минут ,проверил нагрев зарядок. Теперь можно монтировать окончательно. Для красоты используем сетевой провод зарядки Hanskonner для подачи напряжения с зарядки Стайер.

    Можно использовать и импульсные блоки питания. Для менее мощных зарядок использую блоки питания от МФУ.
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Перевод шуруповерта на литий-ионные аккумуляторы. Личный опыт

    Фонарик – ремонт и модернизация

    Добавить комментарий

    5 комментариев
    ino53
    Цитата: Борис 3141
    Делайте по моей методе.
    Ну, не знаю... Зачем трансформатор менять, проще найти кольцевую трещину, что я и сделал pardon

    Борис 3141 Автор
    ino53,
    Делайте по моей методе.Если повезет за час получится.
    ino53
    Цитата: Борис 3141
    Так отремонтировал уже штук 50 зарядок.
    А у меня в этом отношении пробел... dontknow  Принес сосед на днях, целый вечер (!) на нее ухайдокал - всего-то пара микросхем, пара транзисторов, полдесятка диодов, все по отдельности исправно, "а включаешь - и не работает. И не надо включать!" (Жванецкий). smile

    Борис 3141 Автор
    Гость Степан,
    Это тяжелее : много слесарки. Займет сильно много времени.Хочу сделать универсальную сборку на замену первички! Так отремонтировал уже штук 50 зарядок.
    Гость Степан
    Так может отломить лишнее и засунуть все в один корпус?
