Принесли на ремонт зарядку БОШ. По высокой стороне сгорели транзисторы N3904, 4n80, предохранитель, диод, резистор. Пайки плохие, отваливаются и плохо паяются из-за нанесенного лака. Решил по высокой стороне питать от другого блока питания. Так как

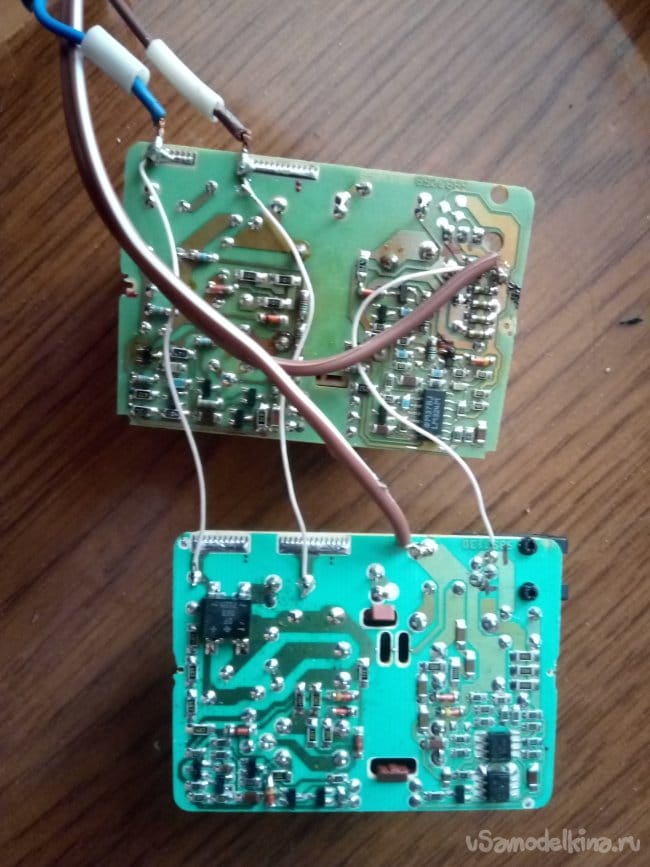

БП на 25 вольт мощный не нашел, решил собрать БП из двух плат по 13 вольт от каких-то гаджетов.

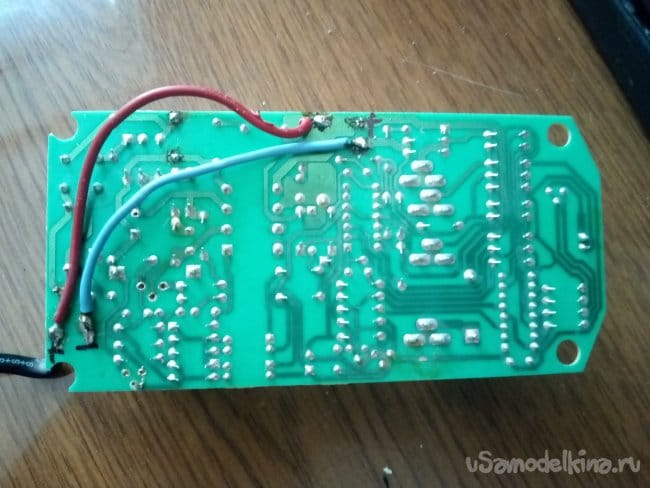

Первички запараллелил, вторички соединил последовательно и подал напряжение 26 вольт на силовой кондер вторичной цепи зарядки.
Светодиод показал готовность к заряду. Поставил аккум и провел цикл зарядки. После окончания зарядки, проверил температуру и собрал все аккуратно. Платы всунул в корпус, подходящий по размерам.
