    Вечная авто-лампа из ДХО и бутылки (за ~1$)




    Приветствую всех автолюбителей, предлагаю к рассмотрению не убиваемую лампу для автомобиля. Такую лампу можно бросать хоть на камни, хоть в грязь, хоть в снег, хоть в лужи. Лампа герметична и не боится ударов, а если корпус (бутылка) совсем потрепается и надоест вам эстетически, можно просто быстренько прикрутить новую бутылку. Также приспособу можно использовать при отдыхе на природе, при достаточной длине кабеля лампу можно повесить на дерево, ну или на машину.

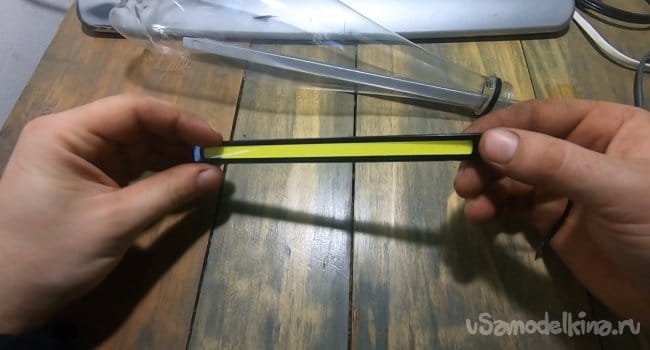

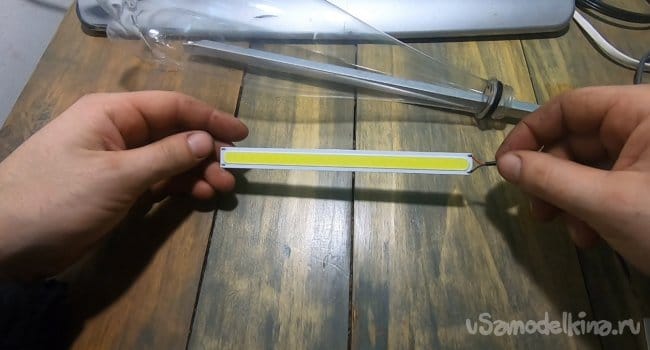

    В качестве основы используются дешевые светодиодные ленты, которые позиционируются как ДХО для автомобиля. Такие пластинки продаются по две штуки, цена за пару около 1 доллара, а заказать можно из Китая. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые я использовал:

    Список материалов:
    - бутылка (форма на ваш вкус);
    - алюминиевая трубка (у меня от старой настольной лампы);
    - ДХО 12В/2Вт;
    - кабель;
    - старые крокодилы от карниза;
    - кусок проволоки.

    Список инструментов:
    - паяльник;
    - изолента;
    - горячий клей.

    Процесс изготовления самоделки:

    Шаг первый. Установка светодиодов

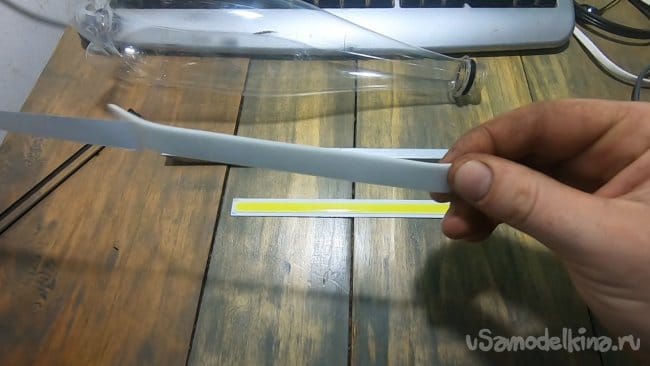

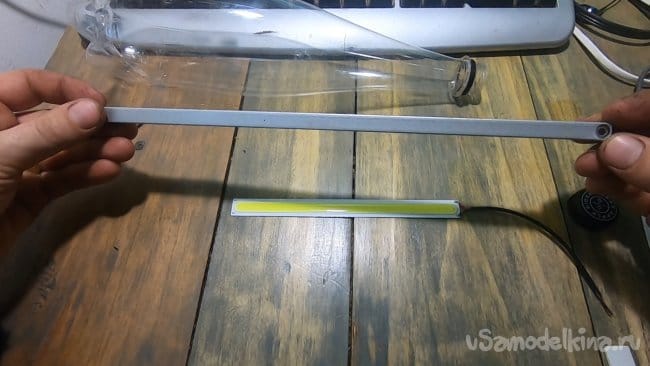

    В качестве основания использовал кусок трубки от настольной лампы, это вполне может быть просто металлическая пластина, стальной стержень, кусок пластиковой трубы или что-то подобное, что найдется.

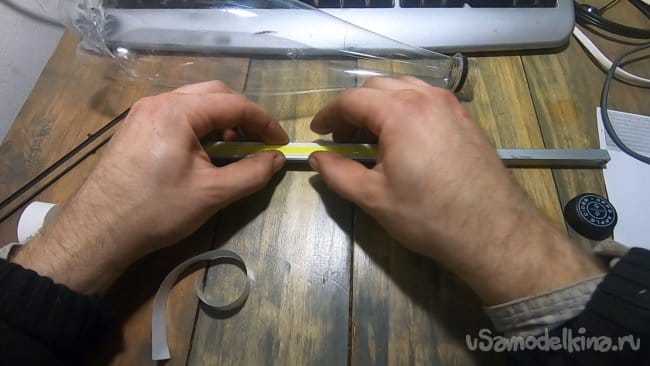

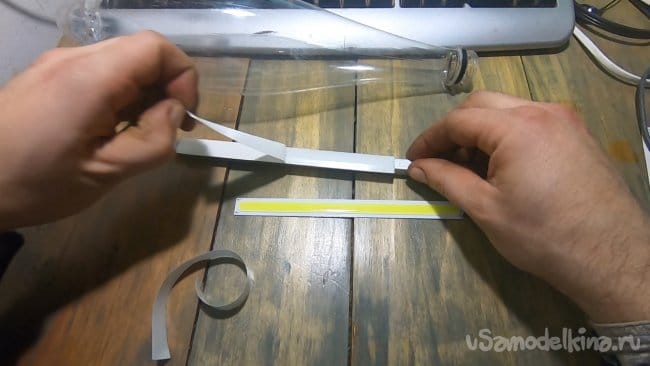

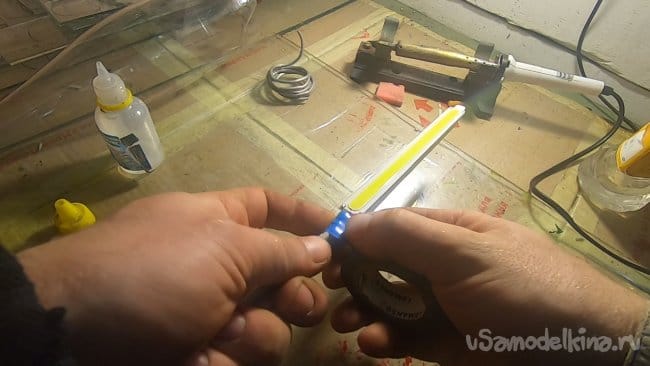

    Светодиодная пластинка крепится к трубе на двухсторонний скотч, он шел в комплекте с ДХО.

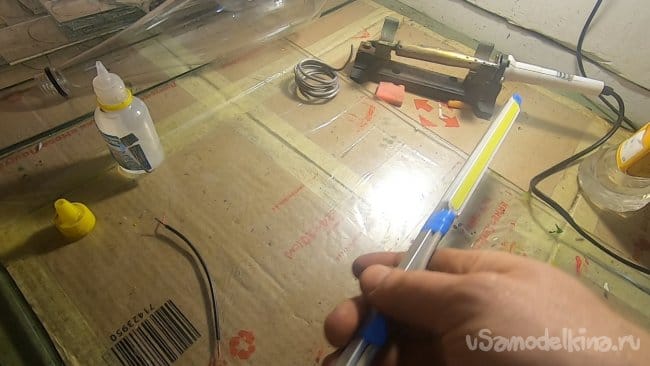

    Шаг второй. Кабель

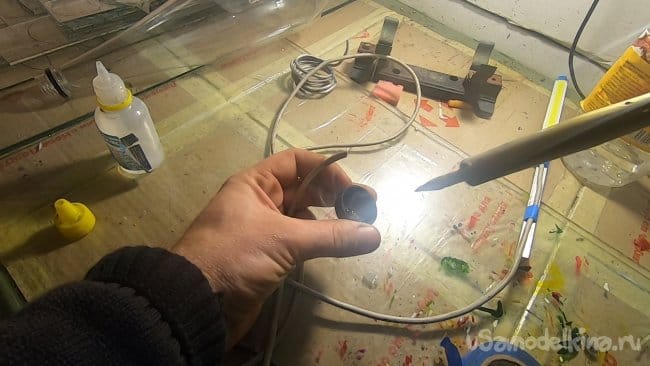

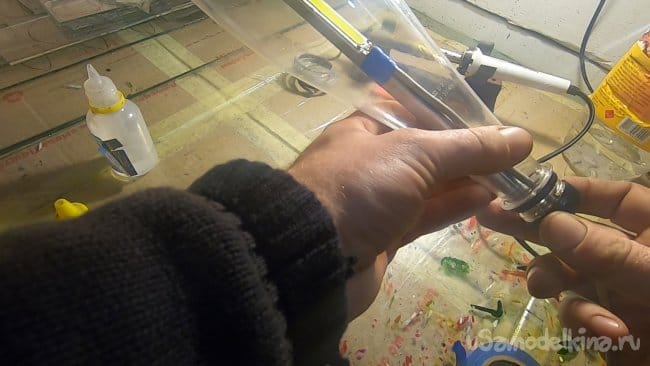

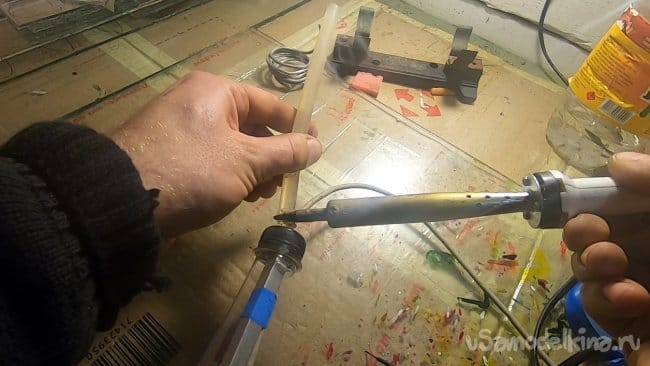

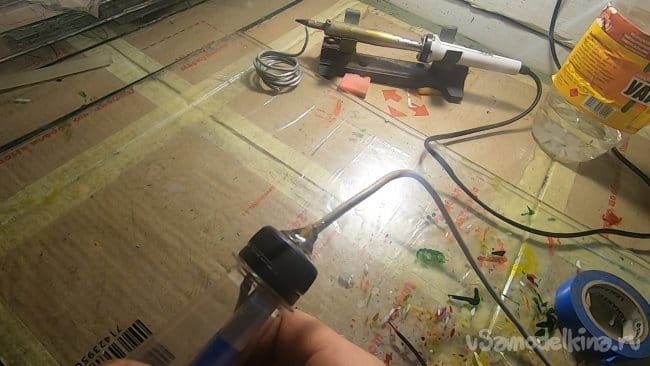

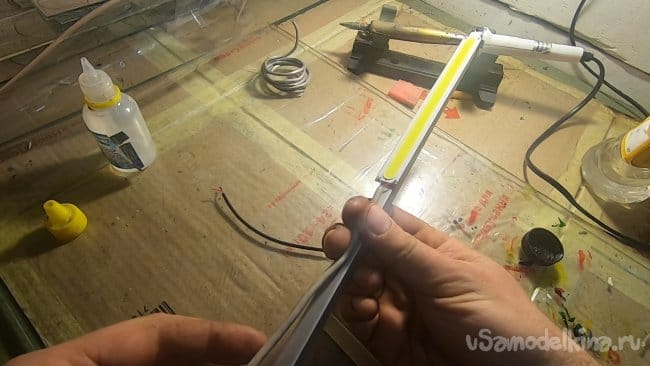

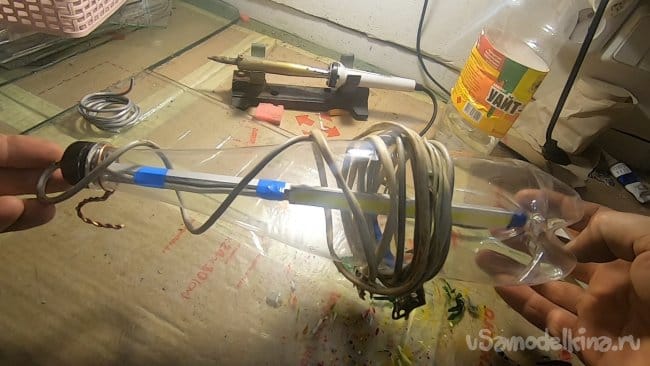

    Припаял к светодиодам новый кабель, у меня кусок кабеля от принтера и потом я еще доточил другим куском кабеля до нужной длины. Кабель продевается через отверстие в крышке, отверстие желательно сделать так, чтобы кабель проходил плотно, тогда и уплотнять горячим клеем не понадобится.

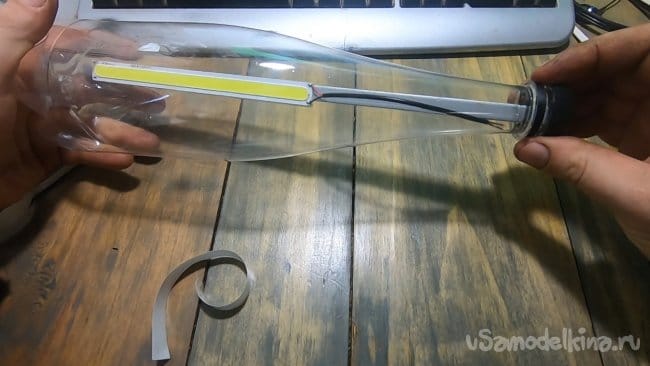

    Кабель я примотал изолентой, также изолентой мотнул и ДХО на случай, если вдруг двухсторонний скотч захочет отвалиться.








    Шаг третий. Крокодилы

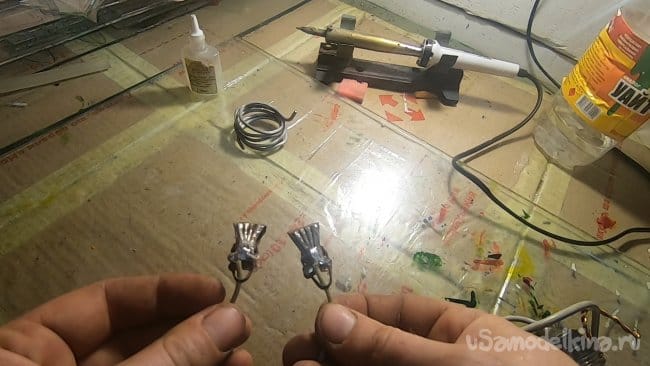

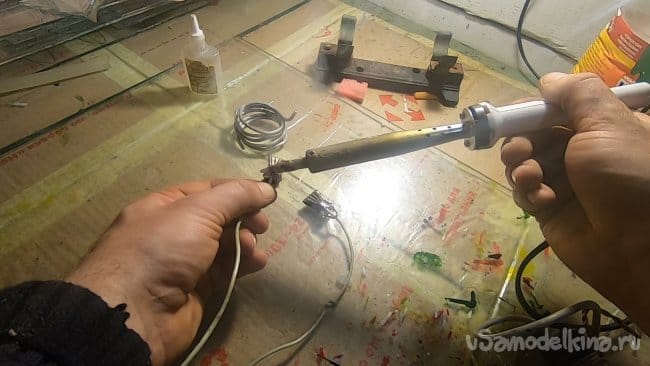

    К проводам припаиваем крокодилы от карнизов, у меня они стальные, и припаять их можно с помощью кислоты. На плюсовом проводе я сделал узелок, в темноте так гораздо проще понять, где плюс.


    Шаг четвертый. Крюк и испытания

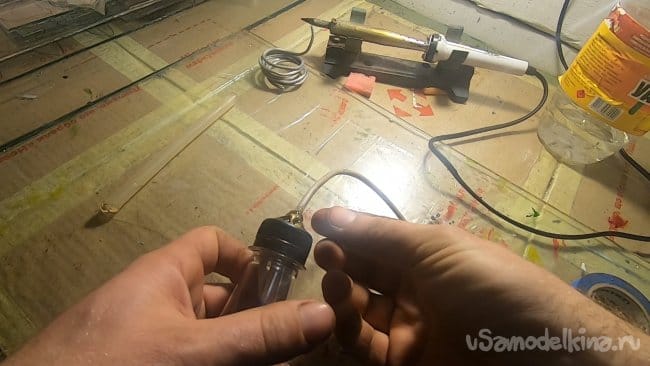

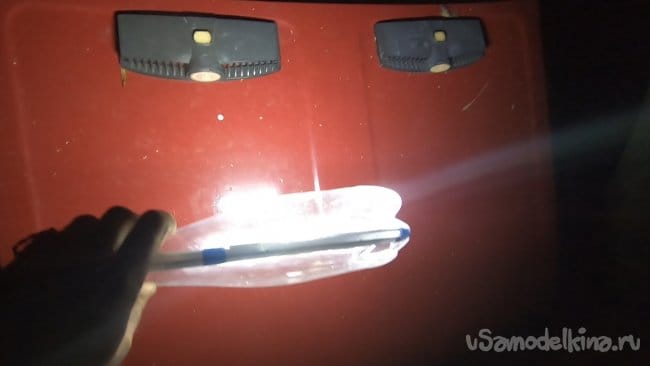

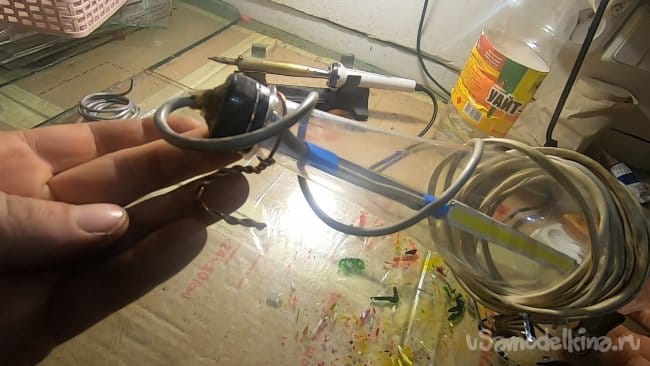

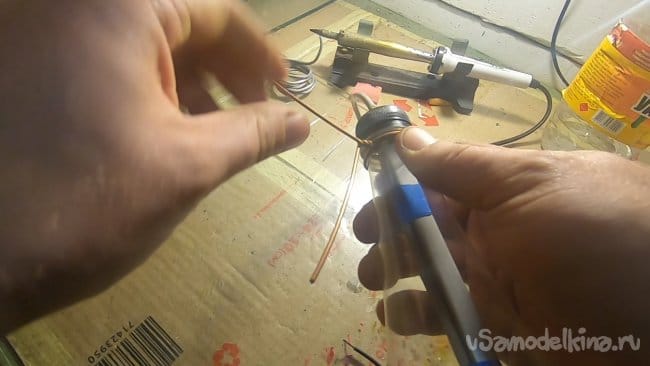

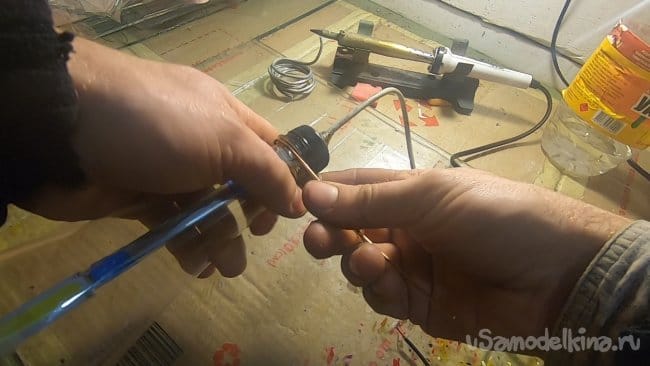

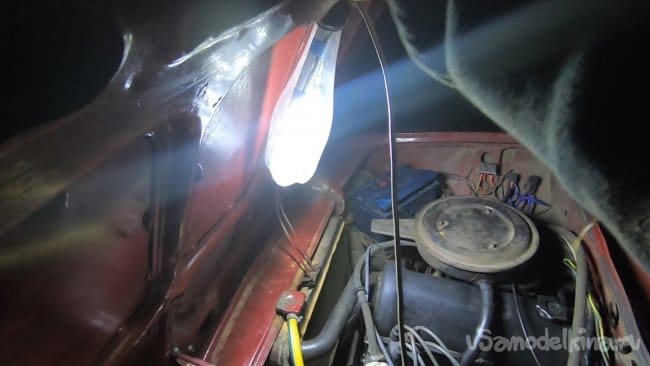

    Для лампы нужно сделать крюк, чтобы ее можно было повесить. Крюк вращается на горлышке бутылки, чтобы ее можно было повернуть и направить свет в нужное место. Крюк сделан из медной проволоки.

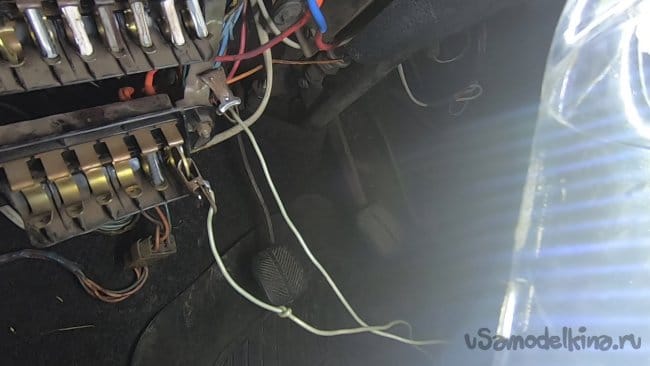

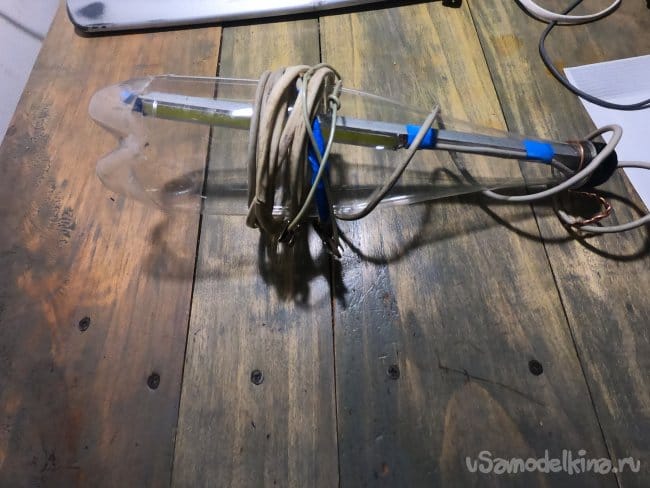

    Вот и все, самоделка готова, провод с узелком подключаем к плюсу, а другой провод цепляем на массу (кузов). Подключиться можно к клеммам АКБ, ну или к плюсу в салоне, тут уже все зависит от марки автомобиля.

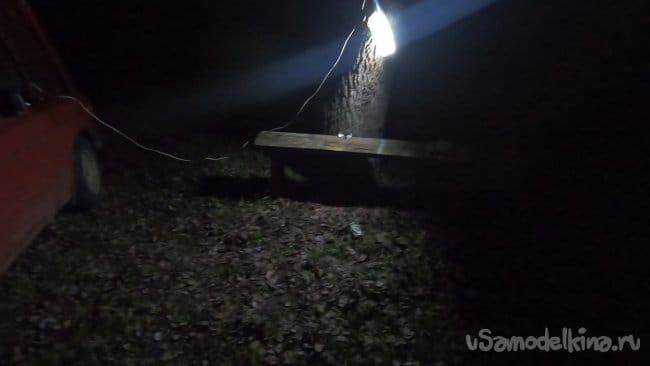

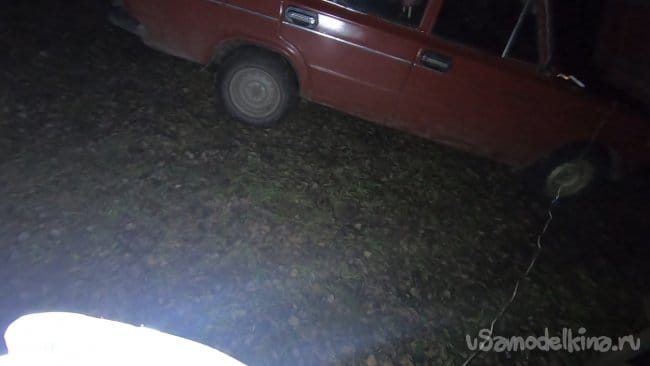

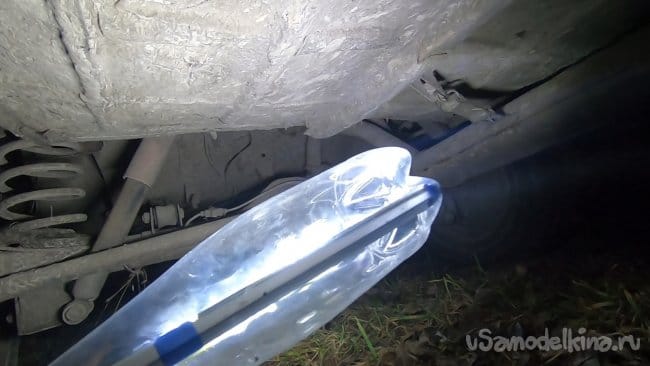

    Светит лампа отлично, ни грязи, ни воды, ни ударов она не боится. Более детально посмотреть, как она светит, можно на видео выше.
    На этом самоделка готова, удачи и творческих вдохновений, если решите повторить подобное!
