DVB-T2 антенна для авто. Экспериментальная модель


Возникла необходимость принимать цифровые каналы в автомобиле.

Основные требования:
Большой коэффициент усиления.
Круговая диаграмма направленности.
Компактность.
Дешевизна.

Была найдена схема петлевого вибратора и давнего советского прошлого.
DVB-T2 антенна для авто. Экспериментальная модель

Вещание первого мультиплекса в нашем регионе ведется на 33-м частотном канале.

При желании можно пересчитать на любой другой канал. Если нужно принимать два мультиплекса, расчеты лучше проводить на средний канал. Например: (45+33):2=39.

Делаем расчеты:

33 канал -570 МГц.
300/570=0,52м.
0,52/2=0,26м.
L=26 см.
h=2 см.
D=1-3 мм.
В- размер крепления усилителя.

Расчеты проведены. Готовим всё необходимое.

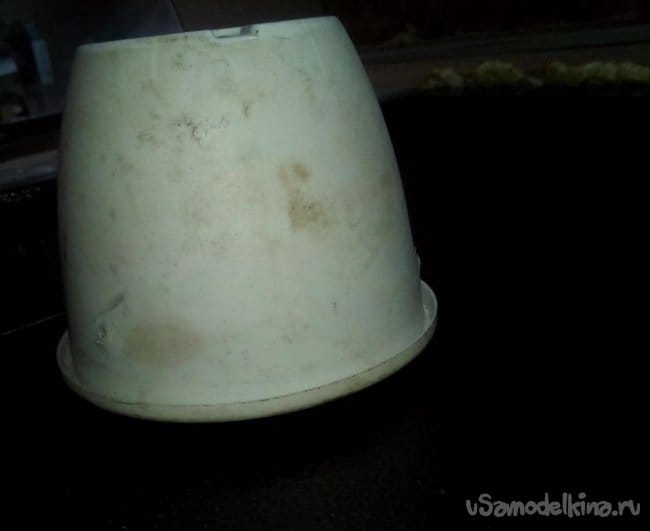

Цветочный горшок самой простой формы. Можно и с рисунком, если кому то нравиться. Автором был взят горшок диаметром 100 мм. - 45 рублей в хозяйственном магазине.
Магнит от старого динамика.
Пробка от пятилитровой бутылки.
Усилитель антенный - 55 рублей.
Медный провод диаметром 2 мм.
Отрезок кабеля со штекером от старой советской комнатной антенны.
Несколько шурупов и винтов с гайками.

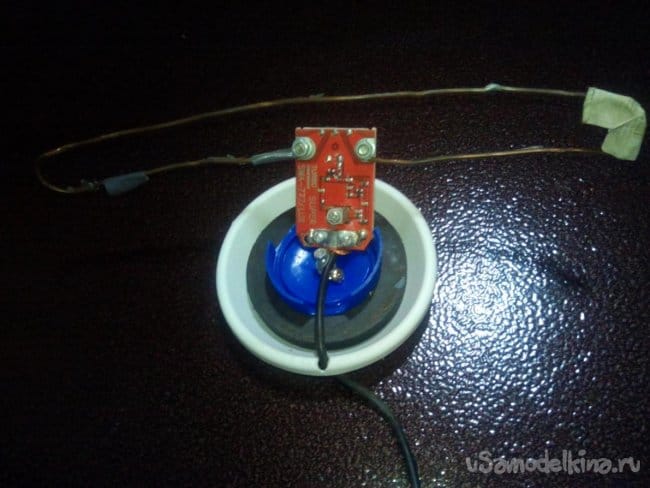

Из провода выгибаем петлевой вибратор по чертежу. На концах делаем петли под винты диаметром чуть более 4 мм.
Винтами прикручиваем усилитель. Контактные площадки усилителя должны прилегать к проволоке.

К подставке от цветочного горшка прикручиваем магнит используя в качестве шайбы крышку от бутылки.
На края нашего вибратора наклеиваем любой диэлектрик. Например изоленту или скотч.

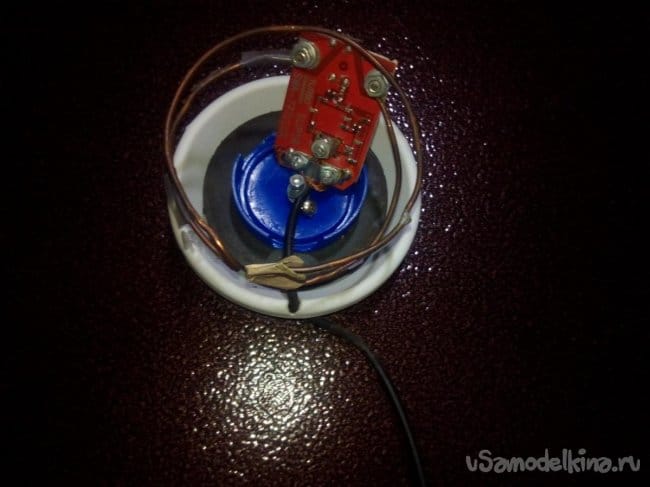

Выгибаем вибратор, как показано на фото по диаметру горшка.

Делаем отверстия под кабель. Подключаем его к усилителю. Закрываем нашу конструкцию.
Снизу можно наклеить отрезок из фланелевой или велюровой ткани, что бы антенна не царапал крышу автомобиля.

На второй конец кабеля припаиваем штекер. Подключаем.

Тестируем.

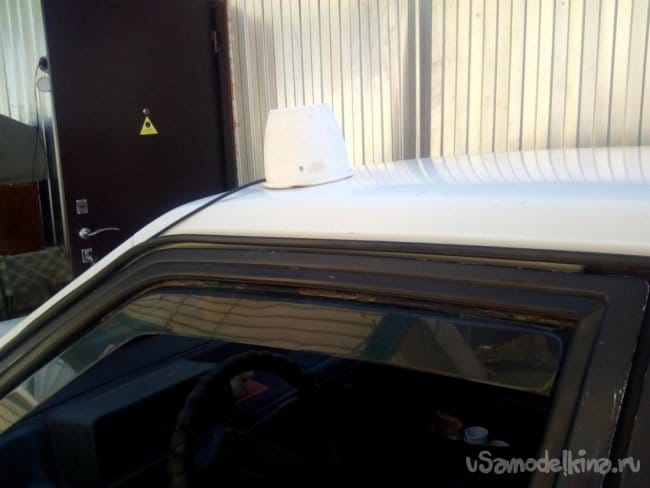

Прием уверенный в условиях средней застройки и на удалении от ретранслятора 10 км.
