Вариант антенны для цифрового ТВ


Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина". В этой статье представлен вариант телевизионной антенны для "цифрового" телевидения. В нашем регионе, Новосибирский район, цифровое ТВ вещание организовали на 29 канале. И еще добавили 24 канал. Поэтому антенна должна принимать эти два канала (29кан + 24кан).

Для предварительной проверки прохождения сигнала был изготовлен петлевой вибратор на ~ 29 канал. Антенна располагалась на боковой стене панельного дома 4 этаж (9 этажки). Расстояние до антенны ТВ передатчика ~ 12 км (по карте). Были приняты на телевизор аналоговые сигналы работающих еще каналов дециметрового диапазона. Изображение было нестабильно и двоило (и троило). Это, очевидно, отражения сигнала от Земли и стен железобетонного дома. Антенна была расчитана-доделана до 4-х элементного волнового канала (антенна Uda-Yagi). Согласование 300 омного выхода антенны с коаксиальным кабелем (75 ом) было осуществлено с помощью симметрирующего трансформатора. Изображение стабилизировалось и не двоило.

Так как ширина полосы принимаемого сигнала у 4-х элементного волнового канала небольшая, поэтому выбрана средняя частота Fср. (между 24кан. и 29кан.) для расчета антенны. Из справочника 24каналу соответствует частота F ~498Мгц и для 29канала - F ~538Мгц. Получаем Fср. = (498+538)/2 = 518Мгц

При расчете антенны оперируют с длинной волны λ. И для 518Мгц λ ~57см

Материалы и инструменты для изготовления антенны:
- труба полипропиленовая d=25,4мм, толщина стенки ~4мм, длина ~32см (траверса) Рис.1
- прутки Алюминиевый.сплав от польской антенны d=4,5мм (директора и рефлектор) Рис.2
- медный провод d=3,6мм, длина ~ 61см (вибратор)

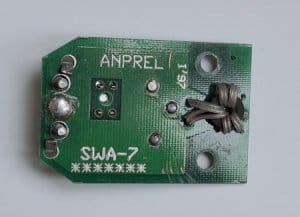

- высокочастотный трансформатор (от пластинчатого усилителя 300/75) Рис.3
- стеклотекстолит (2мм) односторонний, 41х80мм Рис.4
- штырь-контакт от разьема (латунный) 1,2х1,2х18мм Рис.5
- 2 болтика с шайбой и гайкой М2,5
- 2 болтика с шайбой и гайкой М3
- стальная полоска оцинковка 0,5мм, 42х10мм Рис.6
- ножовка по металлу, резак из ножовочного полотна
- дрель со сверлами
- напильник по металлу
- паяльник с припоем ПОС61, флюс, пинцет
- молоток Рис.7
- линейка, чертилка
Вариант антенны для цифрового ТВ







Рассчитанные размеры деталей антенны схематично показаны на Рис.8

Эскиз платки согласования показан на Рис.9. Топология не сложная, поэтому обошлись без травления. Медная фольга просто вырезана резаком. Изготовленная и залуженная платка показана на Рис.10. В отверстие 1,1мм забивается штырь и обрезается с выступом от платки ~3мм. Симметричный вход трансформатора припаивается к контактным площадкам вибратора, а несимметричный выход - на кабель.


Изготавливается вибратор по размерам из Рис.8. Концы рамки расплющиваются молотком. И на расстоянии 1,8см пробиваются отверстия (кернером) и раззенковываются до 2,5мм, как на фото Рис.11

Крепежная планка для кабеля изготавливается из полоски оцинковки (Рис.12). У меня был кабель типа РК75-4-11 с внутренней изоляцией d=4,8мм. Для другого кабеля (с другим диаметром внутренней изоляции) нужно другую планку.

В пластиковой трубке (траверса) размечаются и сверлятся отверстия под директоры и рефлектор. Сначала плотно насаживается платка согласования на трубку, затем забиваются молотком директоры и рефлектор.

У меня на телевизоре нет цифрового тюнера, поэтому к этой антенне был приобретен ресивер (HDT2-1202).
Крепление антенны осуществлялось на изоляционных материалах, на кусках пластика.

Отключить аналоговое телевизионное вещание в Новосибирске обещали в апреле. Полностью завершить отключение и перейти на цифровое ТВ теперь планируют в июне 2019г. Сколько на крышах ржавого металлома! Так называемые «коллективки».
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

DVB-T2 антенна для авто. Экспериментальная модель

Пассивная антенна для цифрового тв своими руками

6.6
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
6.6
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
6.5
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 6.58 из 10 (голосов: 11 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
5 комментариев
  1. gerii
    Зачем столько НАВОРОТОВ? Любой ТВ кабель с 1 мм сечением центр.жилы , оголил на 2 см, припаял к ней любую медную пластинку длинной 20 см. Оголил оплетку см на 10 и закинул на чердак(если в кв. прием хреновый).
    Смотрю все каналы, чисто и ясно.
  2. федя
    Ну повезло. У меня просто кабелем и пластиной хреново показывает, постоянно заикается(((. Автор можно по подробней про трансформатор и как подключить, заранее спасибо.
    1. Pronin Автор
      Готовый согласующий трансформатор можно взять из пластинчатого антенного усилителя.

      Впаять его аналогично как и с усилителем. Симметричный вход к активному вибратору (петле). Средний вывод к земле. Несиметричный выход на кабель(спуск). Аналогичный транс (согласователь) стоит и в антеннах без усилителя(в коробочке на конце антенны). SYM-01, SAI-V.

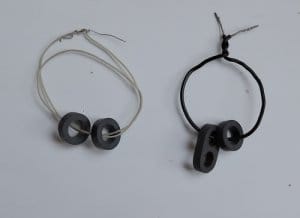

      Можно и самостоятельно изготовить(намотать) на ферритовом кольце К10х6х2 типа М30 ВЧ или на трансфлюкторе
  3. Евгений Гурьевич
    А известно ли тебе, Самоделкин, что антенны типа "волновой канал" требуют тщательной настройки по ВЧ приборам,
    а широкополосные ЛОГОПЕРИОДИЧЕСКИЕ - только точной геометрии и никакого согласования с 75-омным кабелем?
    Увеличить её КЗД тоже очень просто - добавлением экрана-решётки.
    Ищи: Нунупаров. Логопериодическая антенна ДМВ. "Радио" за 90-е годы.
    1. Pronin Автор
      Евгений Гурьевич, видно, что вы не в теме. Сначала изучите хотя бы основы (Пистолькорс А., Карл Ротхаммель и др.). Антенны смоделировать и расчитать сейчас можно и в программе (например MMANA ).
      А выигрыша от логопериодической антенны при приеме 1(2) канала ТВ нет. Т.к. эта длинная многоэлементная Антенна равносильна простенькой 3х элем.волновой канал.
      Сейчас выбрасываются кучи логопериодич.антенн (сдают на металлолом?) secret2
