    Изготовление деревянных шариков на токарном станке

    На сверлильном станке утеряны шарики на рычагах подачи сверла. Пользоваться можно, не мешает, но с эстетической точки зрения это неправильно. Поэтому решил сделать новые, карболит такого диаметра найти затруднительно, да и смысла нет искать, когда есть материал экологичный, прочный и красивый. А именно, дерево.



    Шарики я не точил ранее, но методы мне знакомы, радиусное точение, точение по шаблону, копир, и самое простое вращающейся коронкой. Вот этим способом и воспользовался. Точность не нужна, размеры не лимитированы, поэтому из подручных средств и материалов приступил к изготовлению.

    Коронка для сверления по дереву, миллиметров 40-50 диаметром, центральное направляющее сверло снял. Брусок деревяшки зажал в токарный станок, ободрал квадрат на кругляк и коронкой при включенной дрели и станке, проточил деревяшку. Дрель расположил с упором, но не жёстко, держал в руках, достаточно легко образуется сферическая поверхность при вращении кругляка и подводе коронки к нему сбоку.
    Наточил сразу несколько шариков, с запасом. Шлифовал не разделяя их от начальной заготовки. После шлифовки, в месте упора центра, который не давал кругляку отжиматься от оси вращения, просверлил отверстие и нарезал резьбу М8. Именно такая резьба у меня на рукоятках подачи сверлильного станка. Последовательно отделяя шарики и нарезая в них резьбу, отделил все. Обратная сторона от резьбы, шлифовалась используя хвостовик метчика, который зажал в патрон токарный. Полировал стружкой деревянной которая осталась от точения. Шарики покрыл льняным маслом в смеси с пчелиным воском. После этого они отталкивают воду и не пачкаются, ну по крайней мере легко не пачкаются как чистая деревяшка. Навернул на рычаги готовые шарики, смотрятся гораздо лучше заводских )

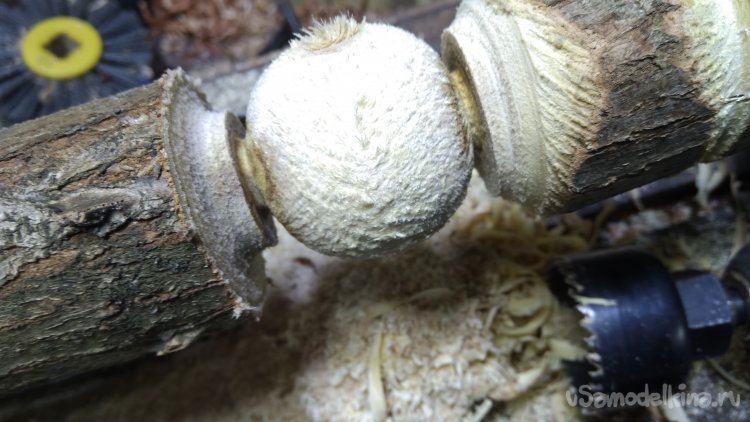

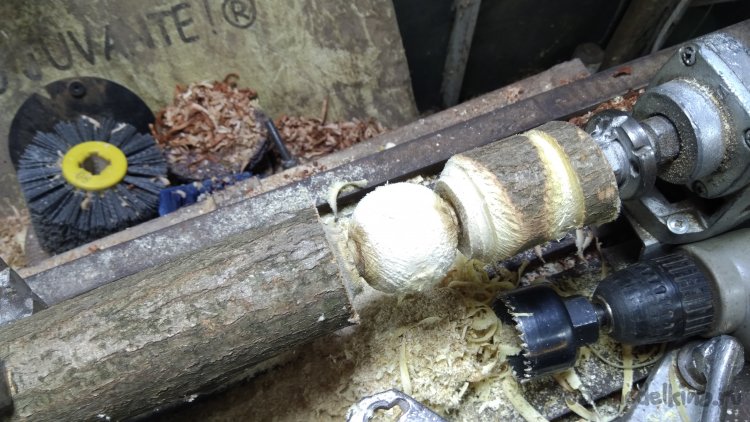

    Для пробы взял кусок акации, но древесина сырая, получается просто ужасно!

    Форма нормальная, но отполировать такой шарик не удастся.

    Сырая древесина очень своеобразно обрабатывается ))

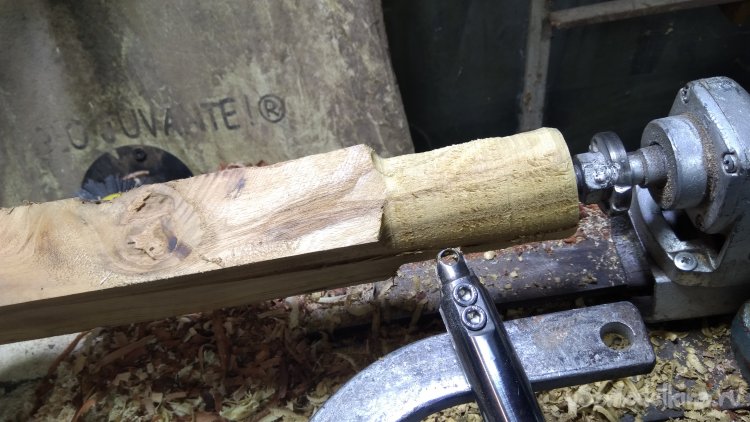

    Самодельный резец оригинальной конструкции, очень удобно оказалось им работать

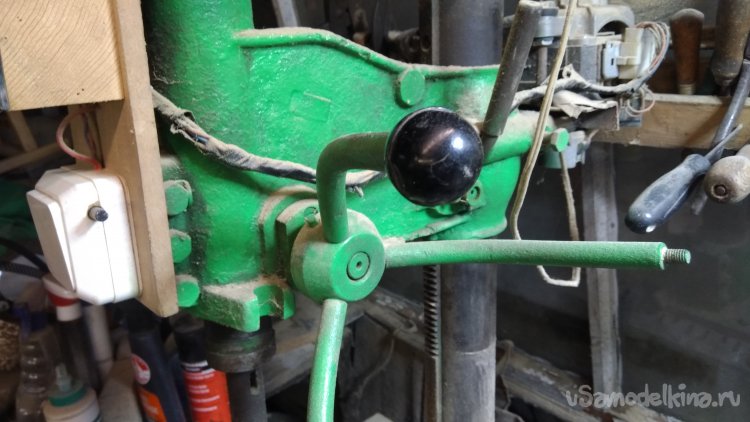

    Единственный оригинальный сохранившийся шарик рукоятки.

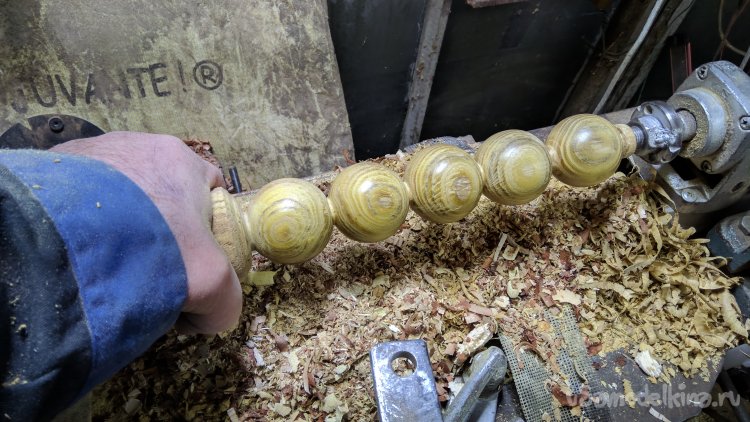

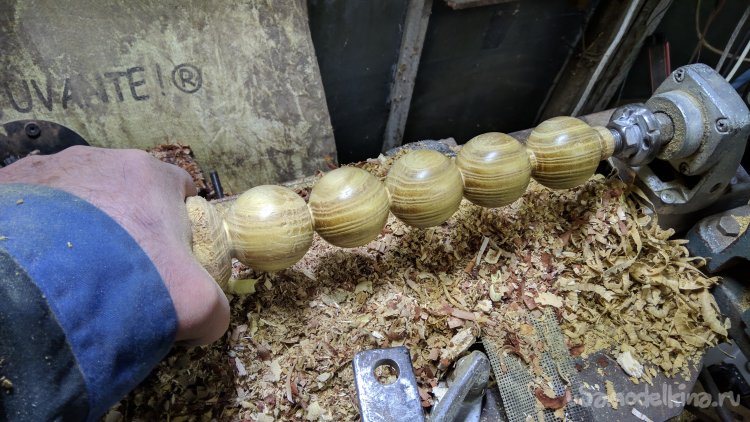

    Точил сразу с запасом, на случай брака или дефекта древесины

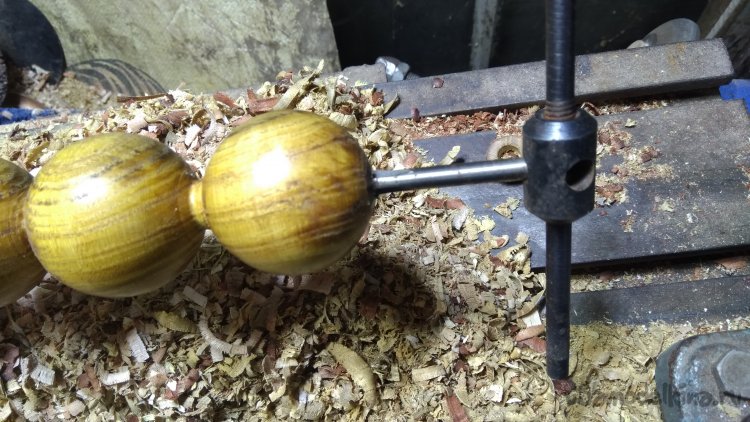

    Сверлил и нарезал резьбу с одной установки.

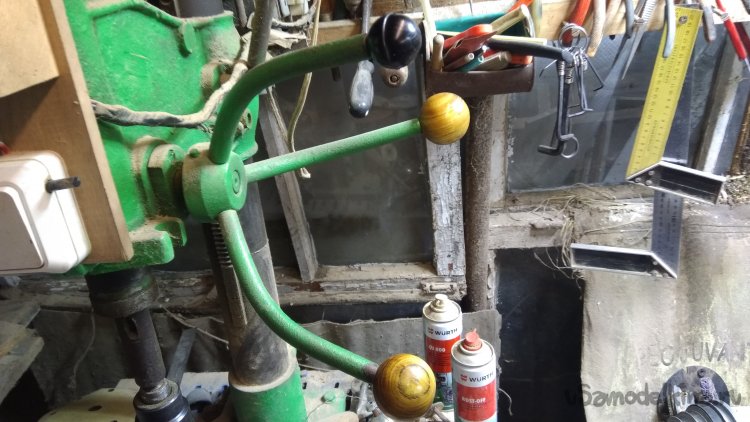

    Примерка на станок

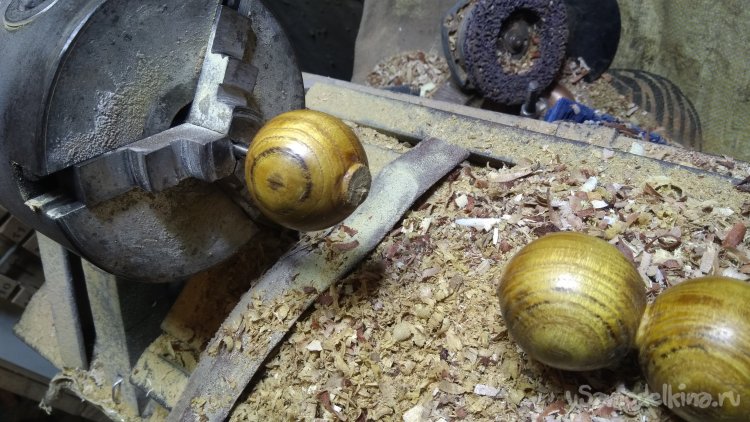

    Шлифовка отрезанной части прямо на метчике и осуществлялась, после нарезания резьбы внутри шарика.

    Примерка на станок.

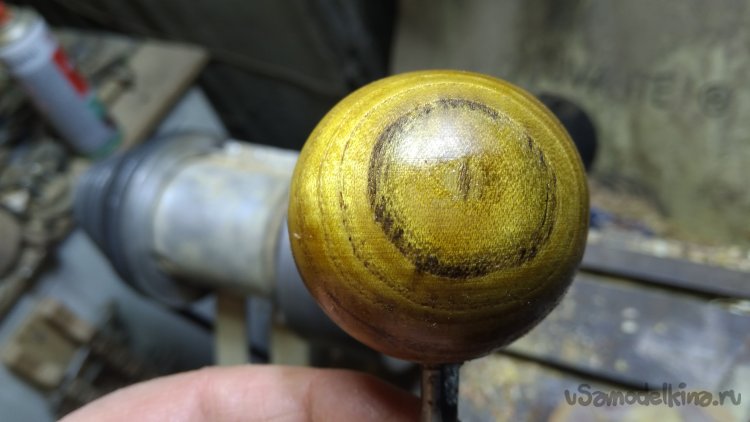

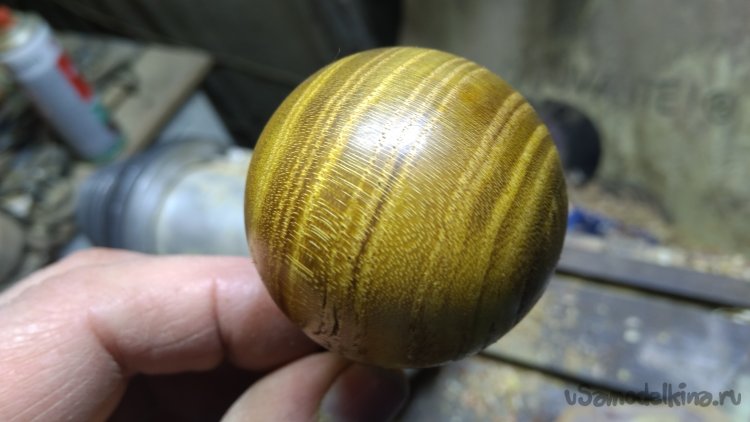

    Уже отшлифованые шарики

    Для сравнения размеров

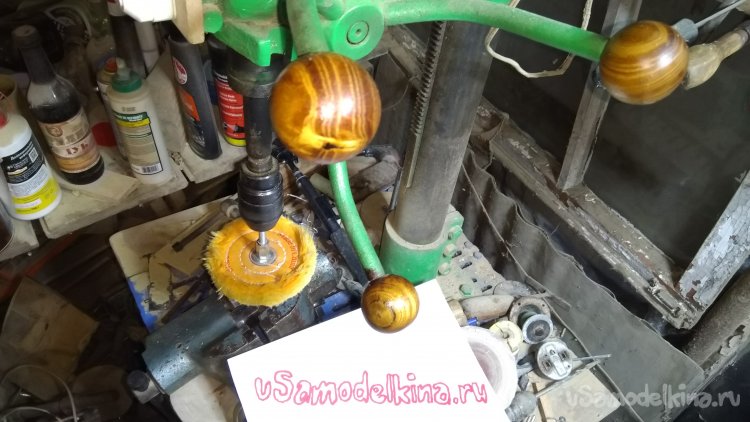

    Готово

    Ну и ссылка на скомпилированный файл с процессом изготовления на моём канале в ютубе.
