Задался вопросом: Как бы полюбоваться северным сиянием находясь далеко от полярного круга? Ответ прост, сделай такую лампу и наслаждайся северным сиянием у себя дома!
В этом видео я покажу как сделал настольную лампу с эффектом северного сияния:

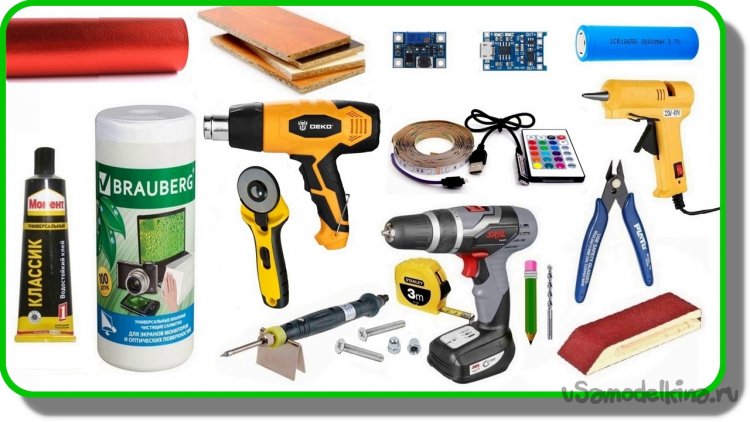

Вот какие материалы и инструменты нам понадобятся для изготовления данной самоделки:
Пластиковая колба
Люстра
ЛДСП кусок
Кожзам
Болты гайки
RGB Светодиодная лента с пультом на 5 вольт
Батарея 18650
Повышающий модуль 2А
Модуль зарядки
Клеевой пистолет
Фен
Нож
Клей
Паяльник
Дрель
Свёрла
Наждачная бумага
Однажды сидя в офисе попалась на глаза туба с чистящими салфетками, и родилась идея сделать декоративную лампу. Тем более, что в хозяйстве давно лежит RGB светодиодная лента с пультом на 5 вольт.
Взял я эту тубу, извлёк из неё всё лишнее, то бишь салфетки, которых там было уже мало, отклеил этикетку. Почистил тубу спиртом. Основная деталь для нашей декоративно портативной лампы готова.
После ремонта осталась станина от люстры, что висела в кухне, тогда решил её не выкидывать, она сделана из прочного металла и покрытие совсем с годами не пострадало, её тоже спиртом почистил и она стала как новая.
Подробное описание изготовления:
Шаг 1: Съёмная рассеивающая колба-плафон для светильника.

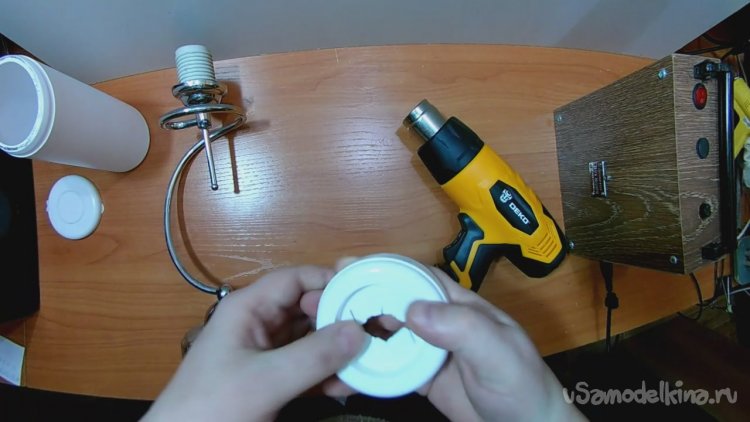

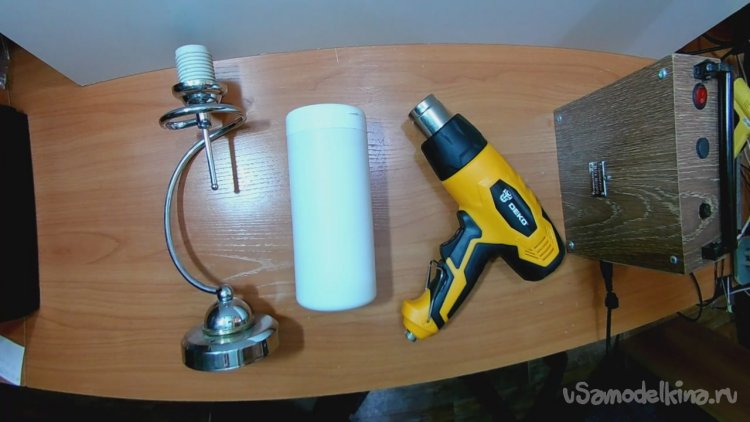

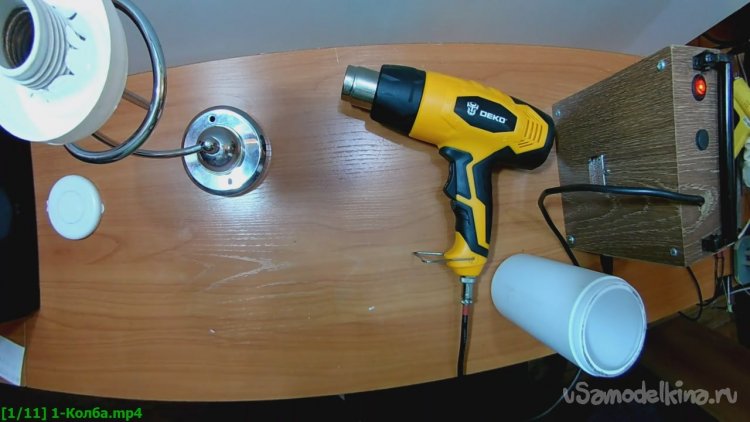

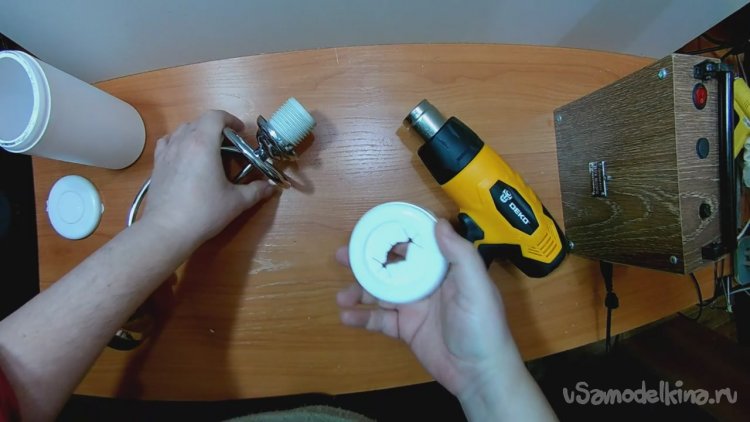

Подготовил всё что нужно для данного этапа изготовления нашей самоделки. Это строительный фен, переноска собственного изготовления и собственно основание люстры с патроном. Про патрон следует сказать, что он сделан из керамики и с наружной стороны имеется резьба, на вид прям очень кондовый!)
Далее удалил крышку с тубы и сделал с верхней стороны отверстие, там, откуда вытягивались салфетки.
Отверстие делал канцелярским ножом, по факту просто сделал два среза и объединил два уже имеющихся отверстия
По задумке, эта часть тубы будет накручиваться по резьбе на патрон.

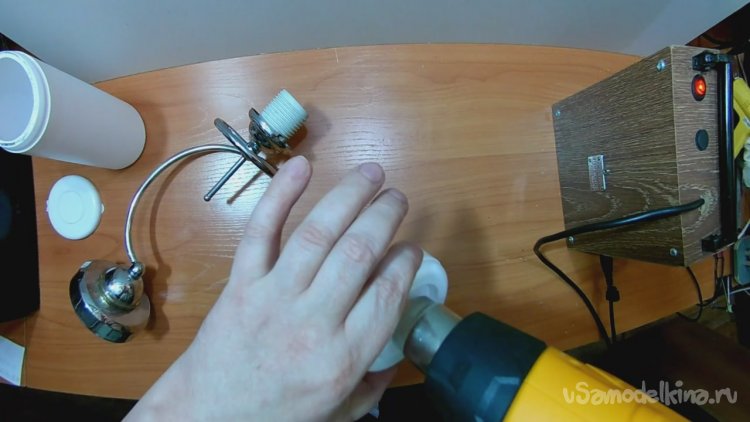

Подключил строительный фен к своей супер-переноске (О ней подробнее расскажу в следующей статье) и прогрел внутреннюю часть с отверстием в этой части тубы.
Прогревать надо не долго, примерно секунд 20 где-то.

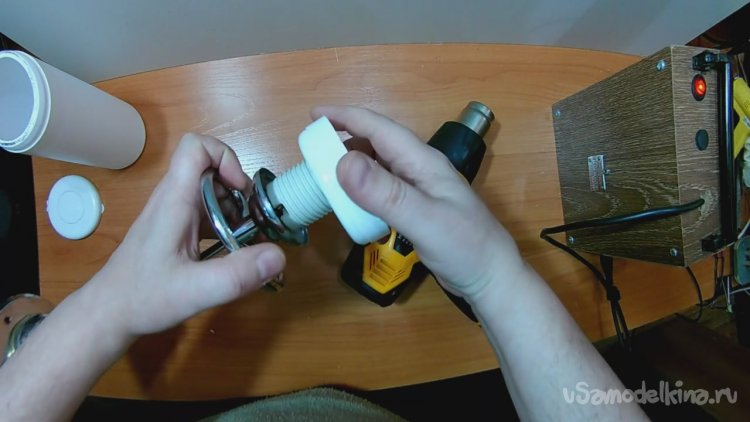

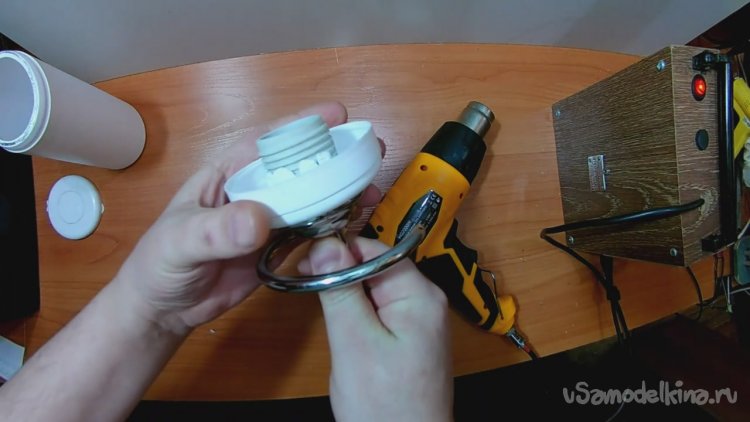

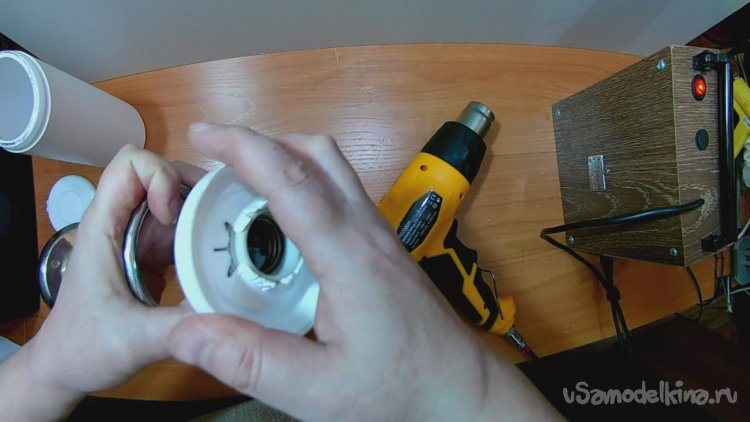

Затем просто насаживаем эту деталь на патрон до основания.
Ещё прогреваем феном изнутри немного.

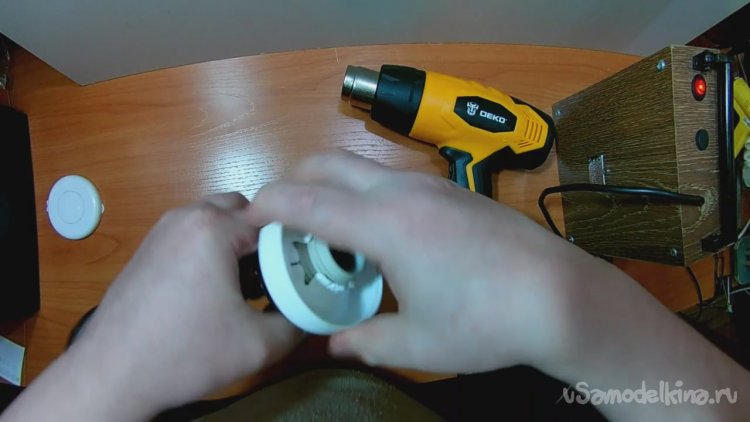

Ждём пока остынет и выкручиваем и затем закручиваем по резьбе. Делаем что-то наподобие нарезки резьбы.
Отлично идёт по резьбе и не болтается.

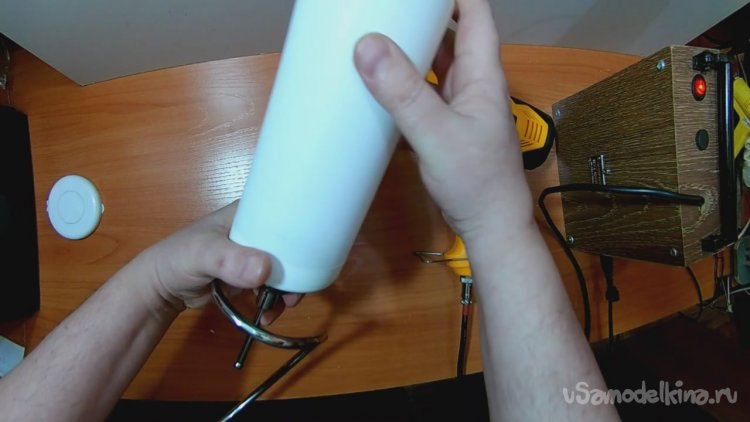

Примеряем наш плафон, всё стыкуется и держится крепко.
Шаг 2: Изготовление самой лампы.

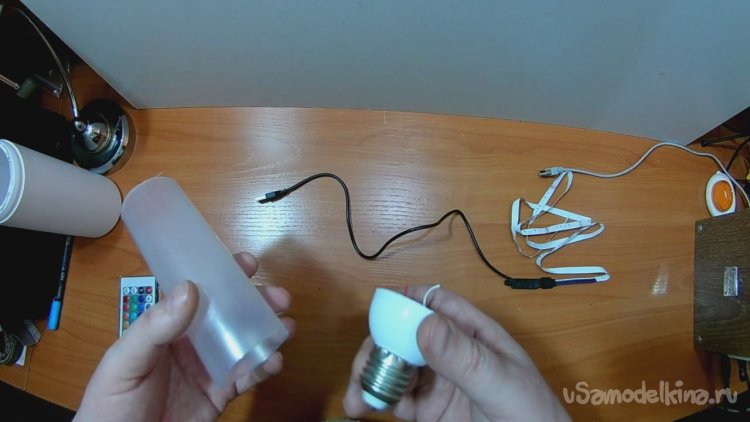

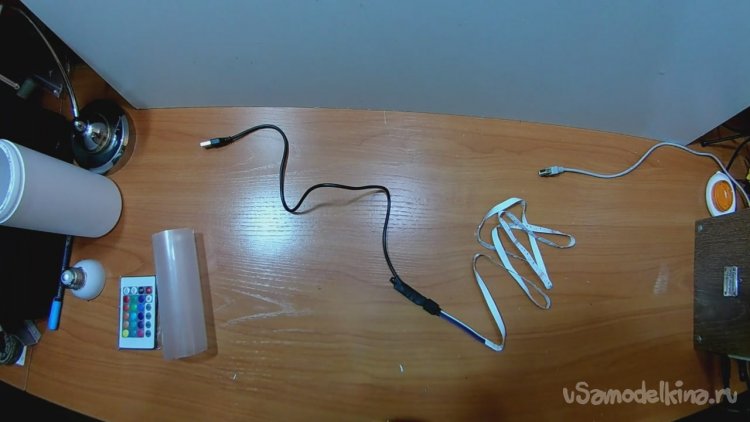

Для следующего этапа нам понадобятся такой материал: Старая энергосберегающая лампа, вернее только её цокольная часть, Пустая туба от герметика или клея, в моём случае это туба от клея TYTAN HYDRO FIX, RGB Светодиодная лента с пультом на 5 вольт.

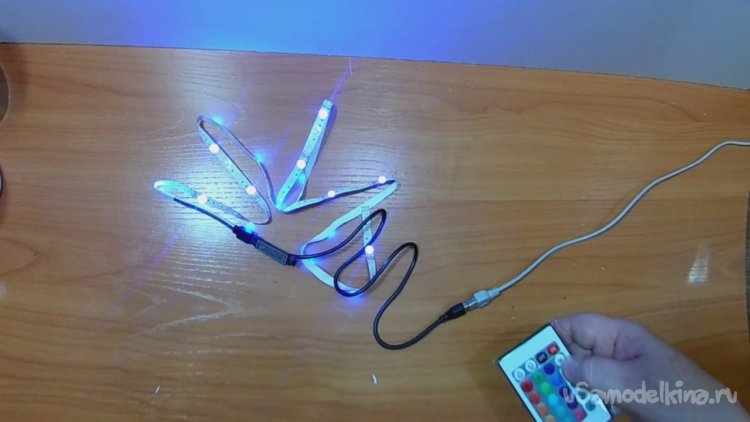

Наверное следует немного рассказать, какую светодиодную ленту я использовал в данном проекте.
Так вот в дни распродажи 11.11 на алиэкспрессе отоварился я разными электронными и не только прибамбасами и вот среди всех этих ништяков и была эта лента за смешные, по нынешним временам деньги - всего за 1,5 доллара. Вот её описание со страницы продавца.
Тип: USB светодиодный светильник
Напряжение: 5 В постоянного тока (источник питания USB)
Тип: SMD 2835
Длина ленты: 100 см
Цвет: RGB (24-кнопочный пульт дистанционного управления)
Угол луча: 120 градусов
Рабочая температура. : -25 ~ 60 градусов Цельсия
Светодиодный срок службы: 50000 часов
Про светодиодную ленту думаю всё ясно. Теперь об остальных деталях данного этапа.
С некоторых пор я не выбрасываю сгоревшие лампы. И вот одна из них пригодилась, вторая деталь это туба от клея, такие вещи тоже у меня не выбрасываются, так что можно сказать вся самоделка состоит по большей части из бросового материала.

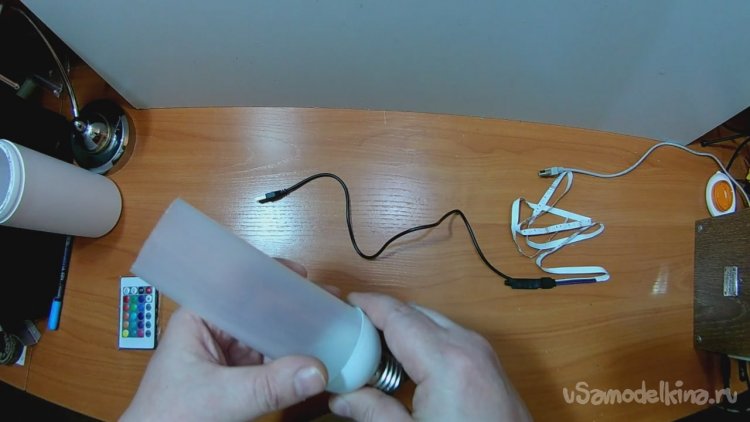

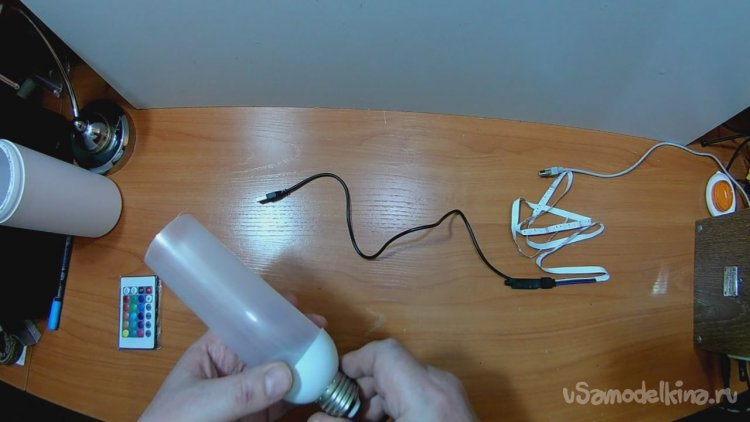

Да ещё туба от клея и цоколь подошли друг к другу почти идеально.
Обрезал канцелярским ножом тубу от клея по высоте нашего плафона (колбы).

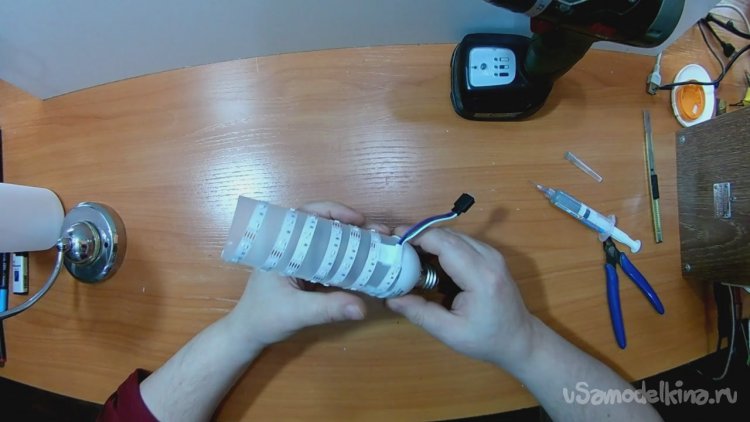

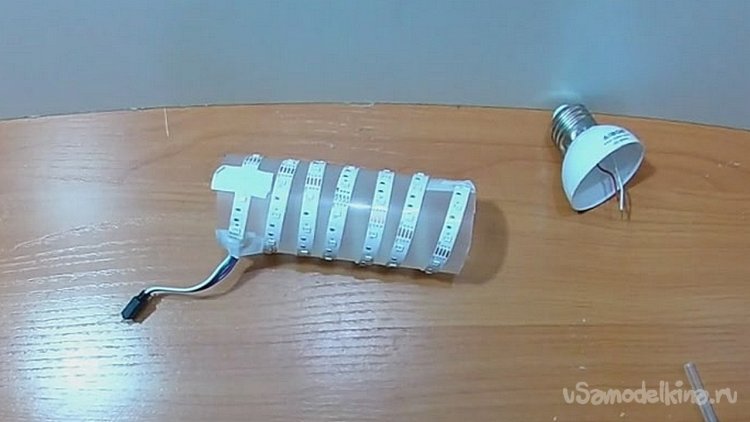

Далее намотал по спирали светодиодную ленту, заметьте не стал её сразу приклеивать, а закрепил с помощью липкой ленты по краям.
Затем отрезал лишний провод от светодиодной ленты.
Зачистил концы.

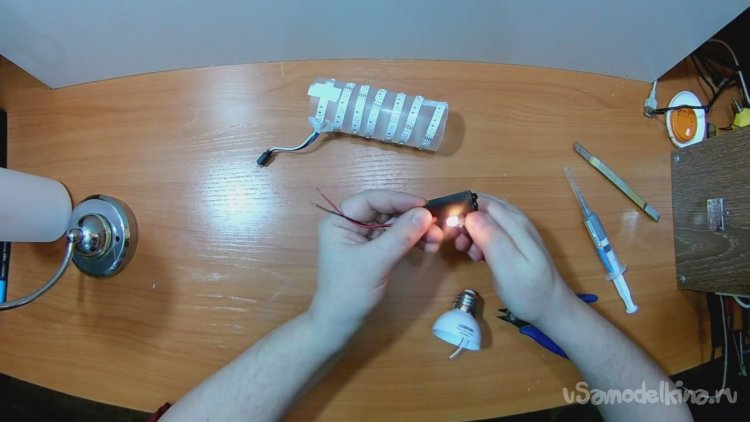

Развернул провода в противоположную сторону, так как они проходили над индикатором пульта и запаковал всё хозяйство в термоизоляционную трубку большого диаметра.

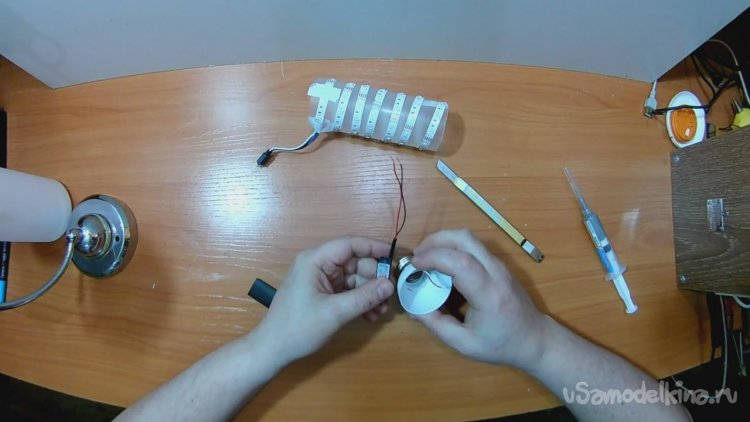

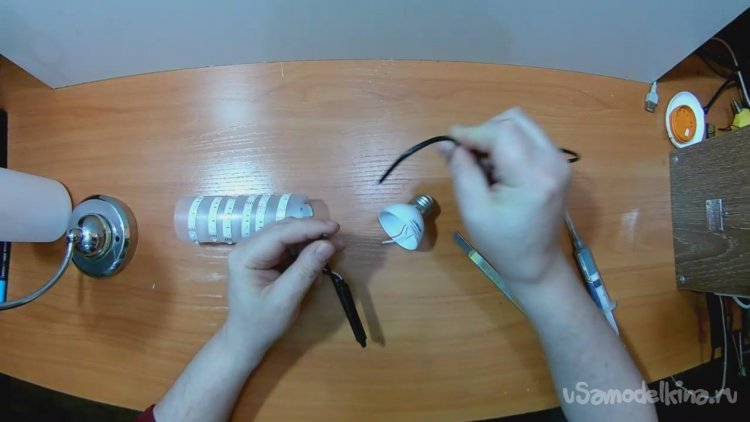

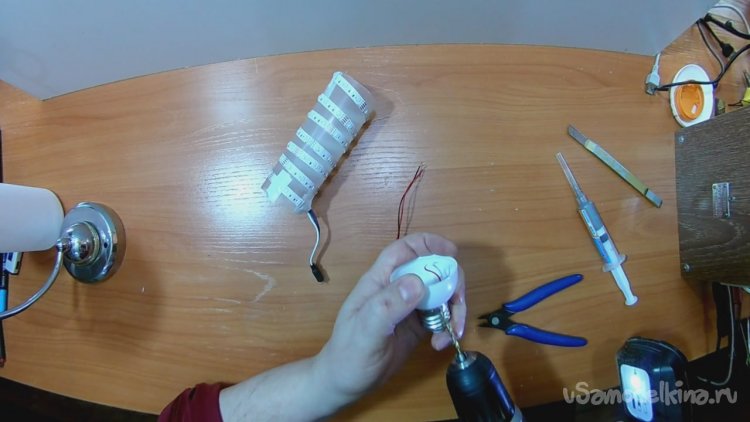

Далее в пластмассовой части цоколя от лампы просверлил отверстие под провода от платы управления светодиодной ленты.

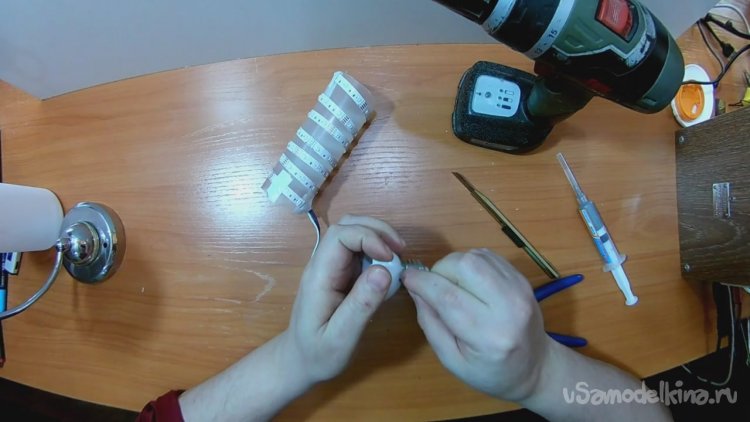

Просунул провода внутрь.

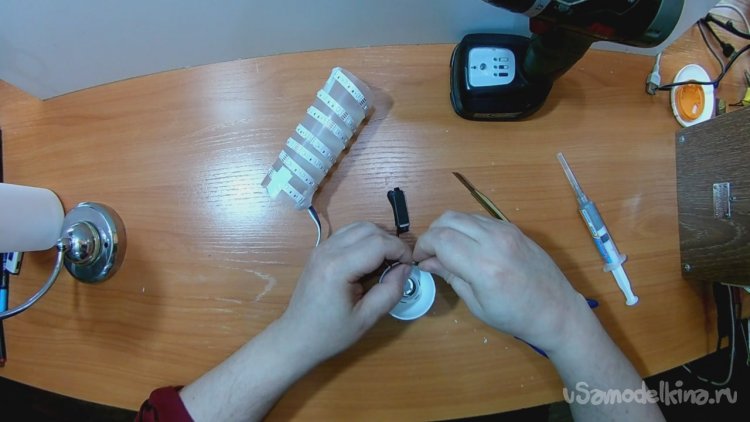

Соединил плюс с центральным контактом цоколя и минус с боковым.

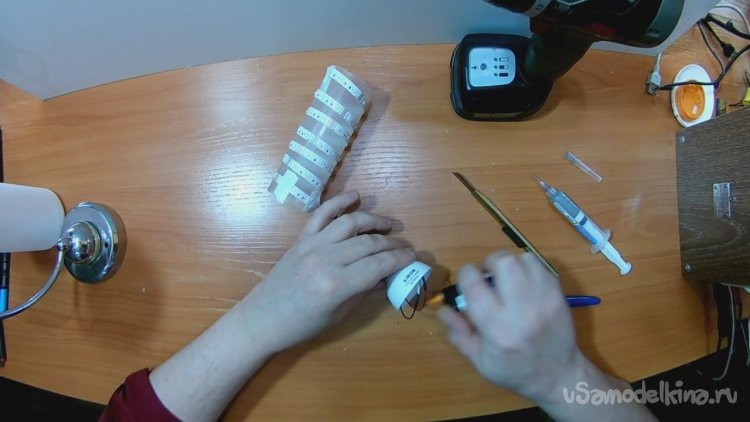

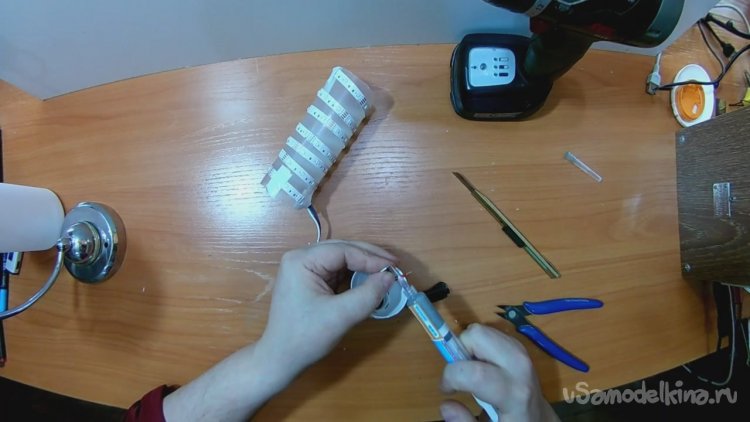

Намазал паяльной пастой.

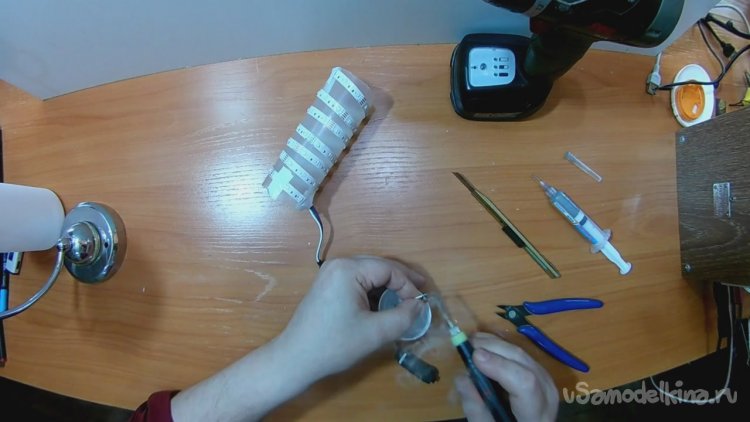

Спаял паяльником, хотя можно эту пасту и зажигалкой прогреть и она прекрасно спаяет.

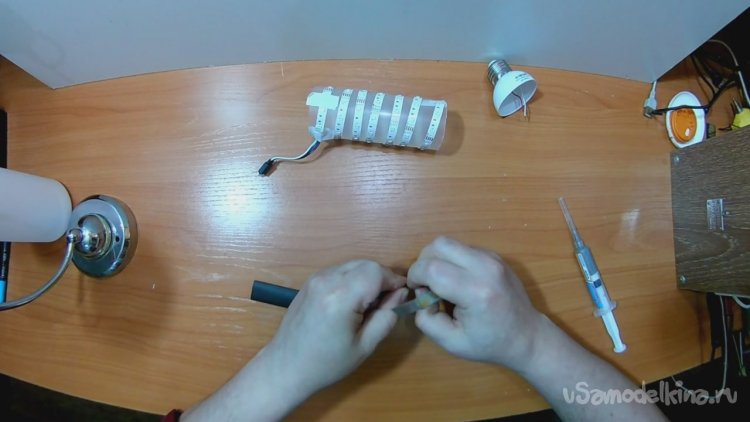

С помощью термоизоляционных трубок изолировал провода.

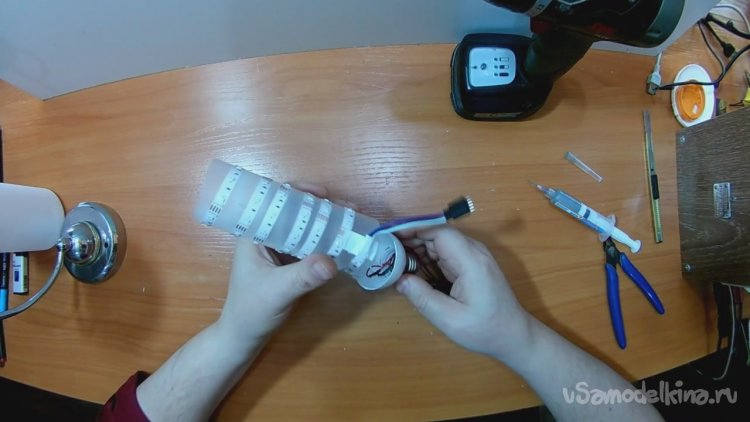

Прикинул верхнюю часть конструкции.

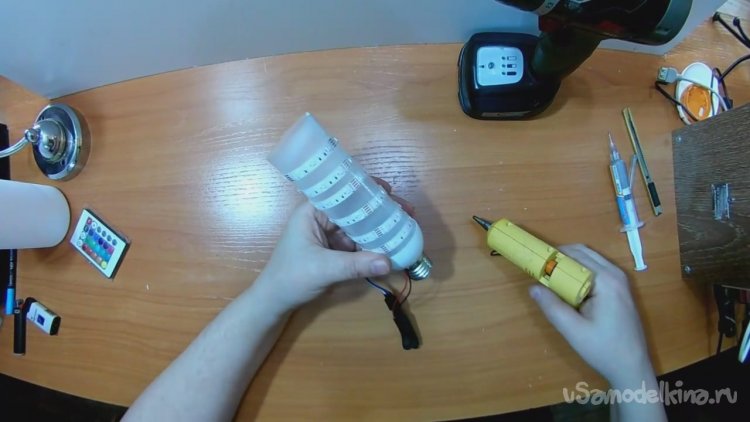

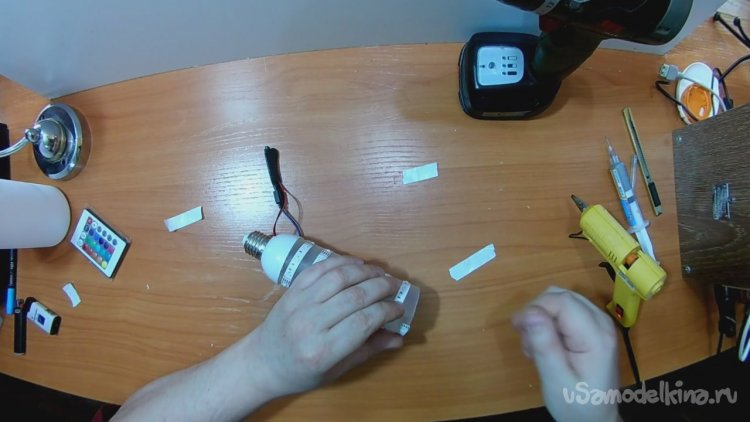

Соединил с помощью липкой ленты обе части между собой.
Прогрел термоклеевой пистолет.

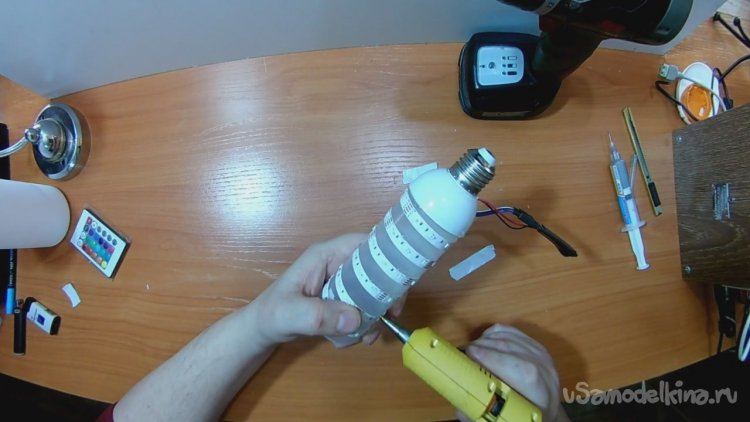

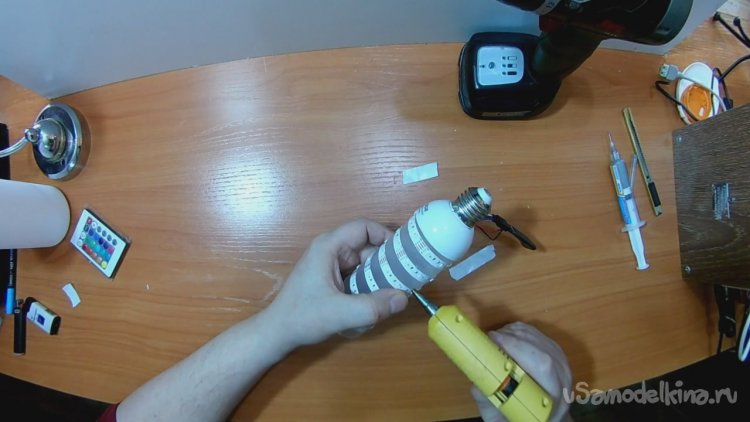

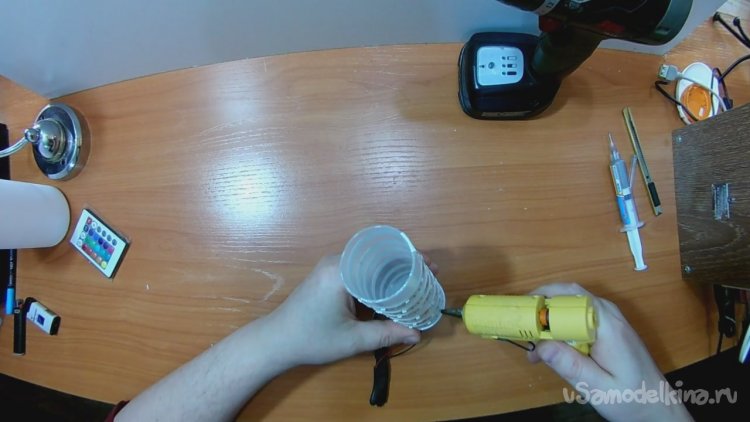

И хорошенько промазал термоклеем стык обеих частей конструкции.
Приклеивать на клеевую основу саму светодиодную ленту не стал. Приклеил её на термоклей.
Так удобнее позиционировать ленту, распределяя её равномерно...
...и если что, в случае если она сгорит, можно легко поменять её.

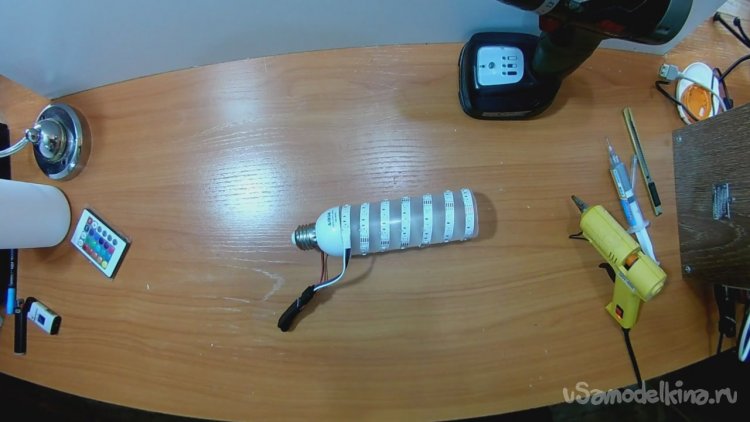

Вот что у нас получиться должно в итоге.
Шаг 3: Электроника.

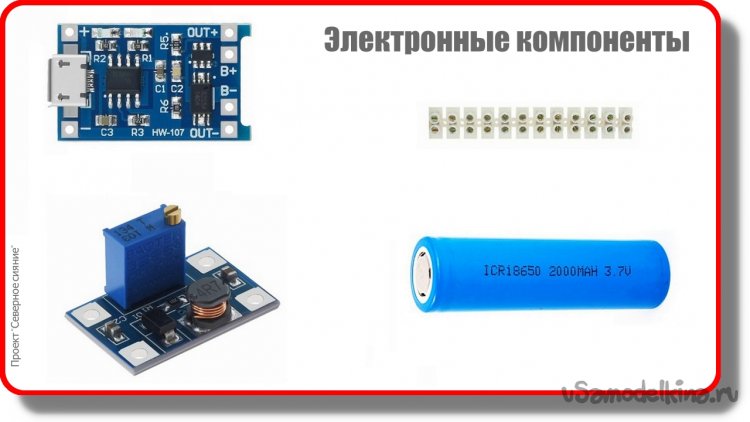

Для следующего этапа сборки схемы электроники понадобятся следующие компоненты:
1. Зарядный модуль Micro USB с двойной защитой TP4056
Входное напряжение: 5 В
Максимальный зарядный ток: 1000 мА
Защита от переразряда аккумулятора: 2,5 в
Защиты от перегрузки аккумулятора: 3 А
Размер платы: 2,6х1,7 см
2.Повышающий модуль SX1308 с защитой от КЗ с регулировкой
Мак. вход: 2-24 В постоянного тока
Макс. выход.: 2-28 В постоянного тока
Частота: 1,2 МГц
Макс. ток на выходе: 2А
3. Литий-ионная аккумуляторная батарея NCR18650-34B
Напряжение: 3,6 v-4,2 v
Емкость: 3400 мАч
Выход: 4,2 v 600mA
Время зарядки: 1000 раз
Вес: 48 г
4. Клеммная колодка-полоска TDM ЗВИ-5
1.5-4 мм2 полиэтилен

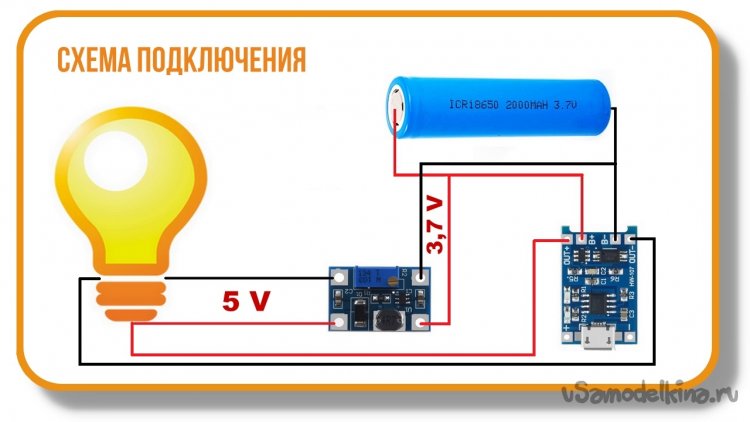

Спаял вот такую схему.
Данная схема работает и при включенном от сети адаптером на 5 вольт.
От литий-ионного аккумулятора ток поступает через модуль повышения, который настроен на выход 5 вольт, на светодиодную ленту.
Когда подключён от сети может одновременно заряжать и питать светодиодную ленту.

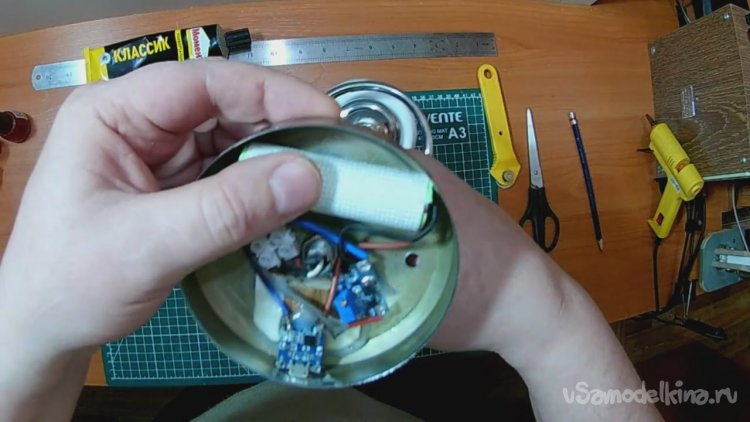

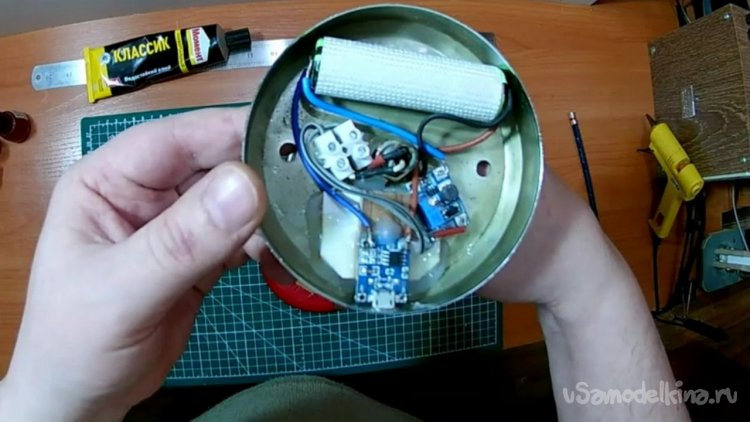

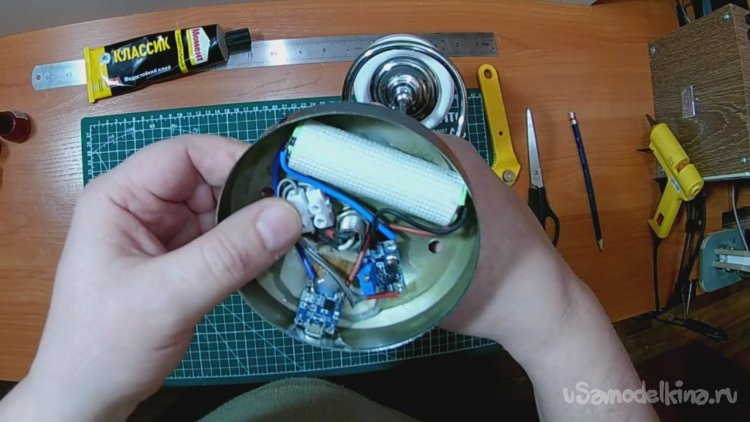

Все компоненты поместил в основание корпуса люстры и зафиксировал термоклеем. Для выхода зарядного модуля даже не пришлось отверстие сверлить, оно уже было в корпусе. Для позиционирования подложил кусочек оргалита и залил термоклеем.
Шаг 4: Изготовление подставки основы из ЛДСП.
Чтобы у лампы был законченный вид придумал вот такую подставку из ЛДСП.

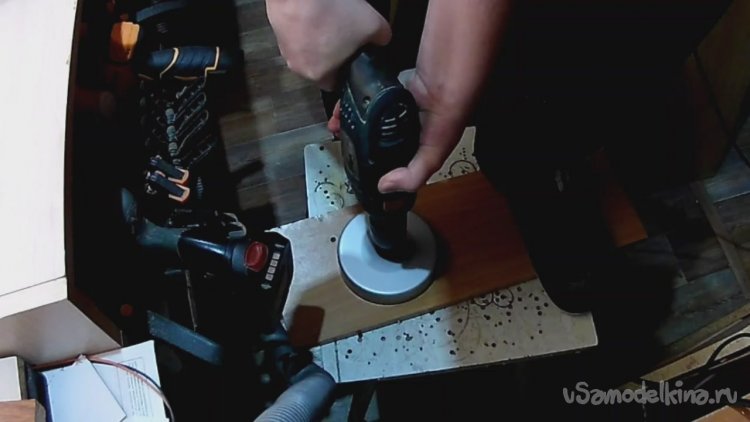

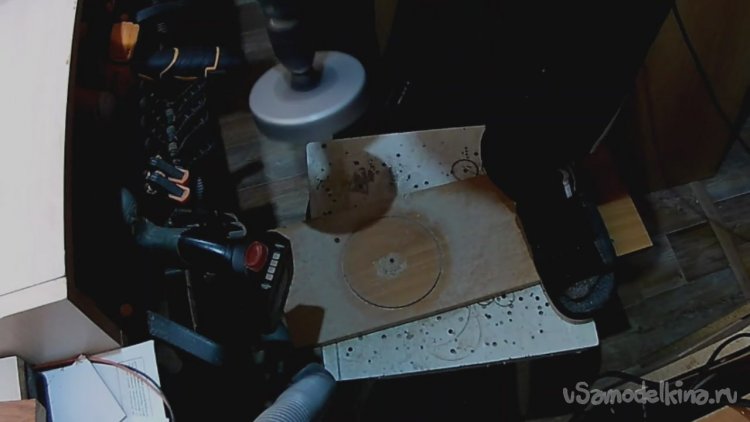

Для этого взял кусок ЛДСП от какой-то старой мебели и вырезал из него, с помощью коронки на 125 см по дереву
Вырезал вот такой вот кругляк.

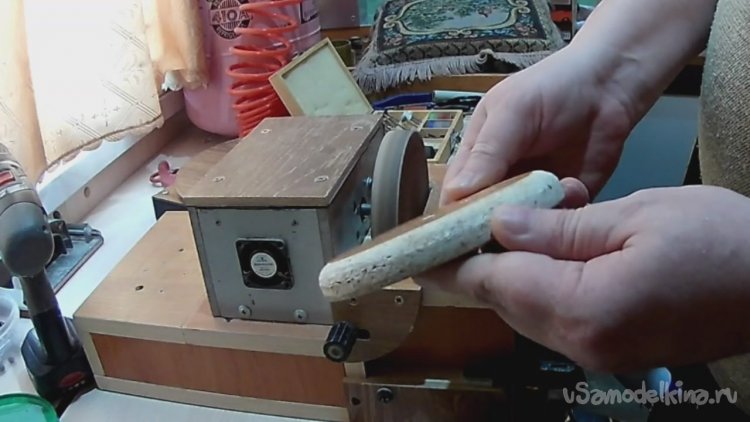

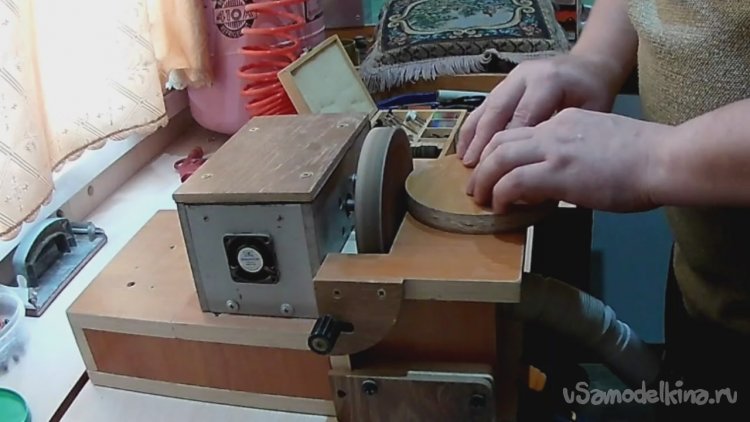

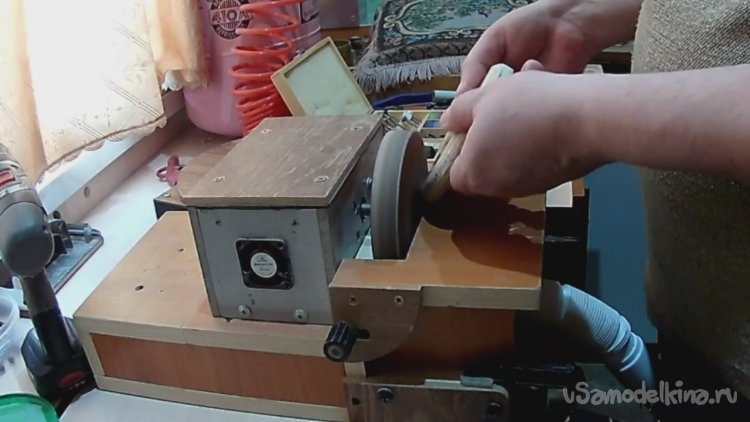

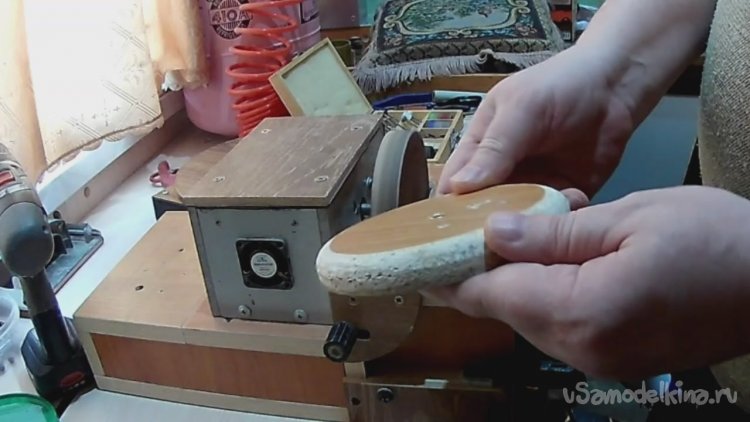

Далее на своём шлифовальном станке (кто хочет может посмотреть статью как я его делал) обработал края этого диска.
Скруглил края по радиусу диска.
Получилась вот такая заготовка.

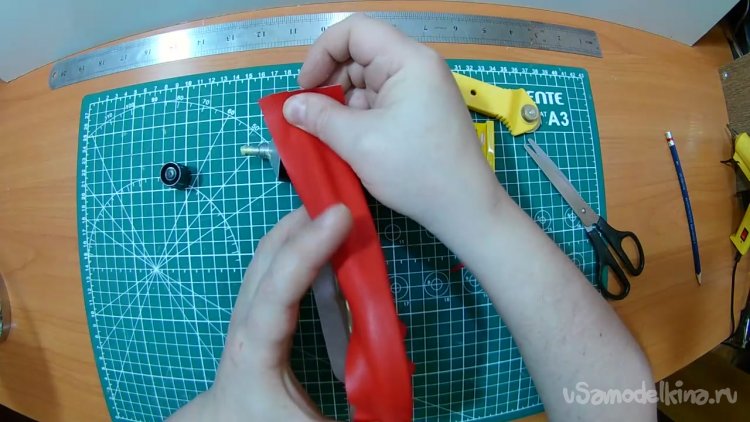

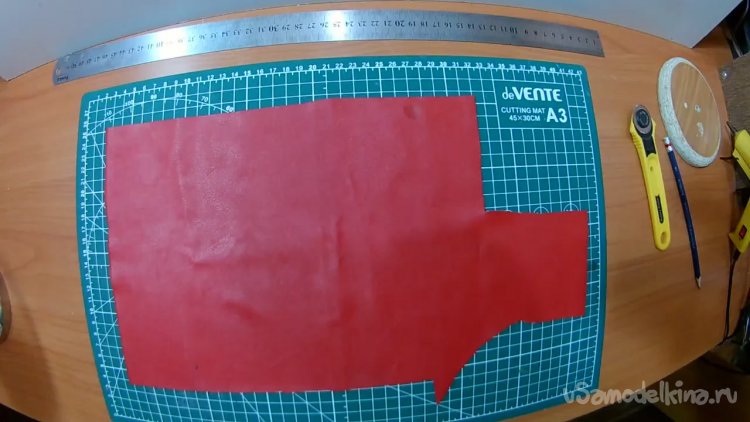

Далее взял такой обрезок дермантина.

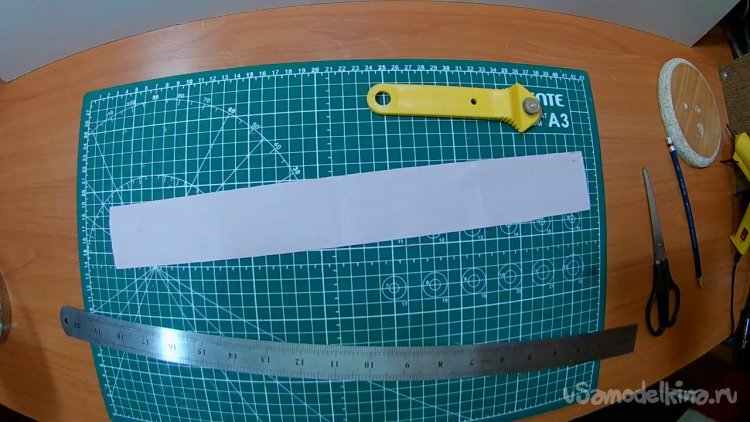

Вырезал из него полоску небольшого размера.

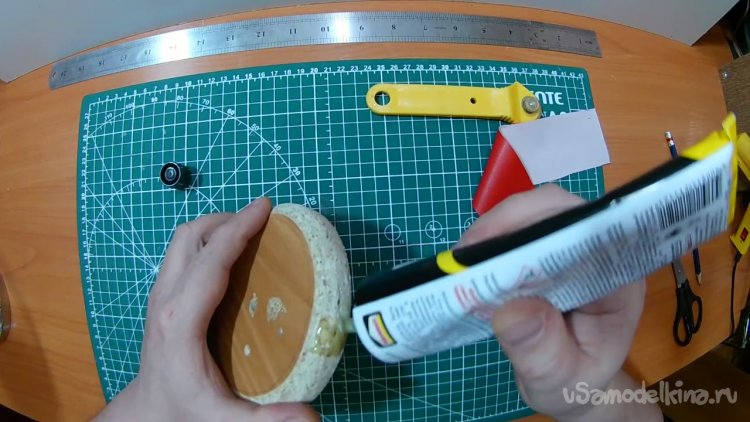

Намазал немного клея Момент Классик на торец заготовки из ЛДСП.

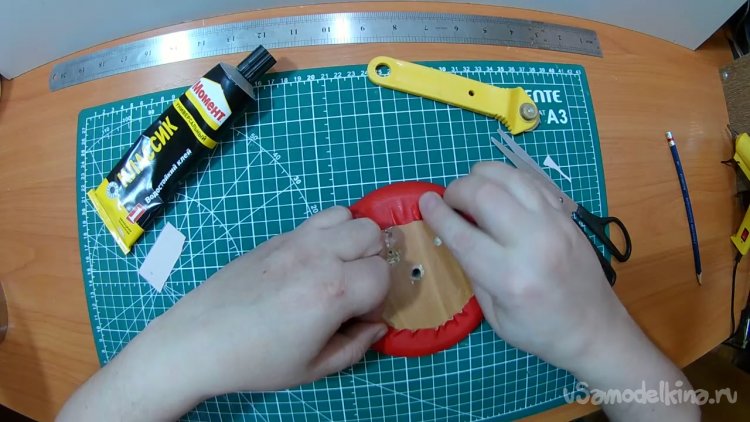

Приклеил край дермантина и подождал немного, что бы клей подсох. Потом промазал полностью торец подставки и в натяжку приклеил экокожу.

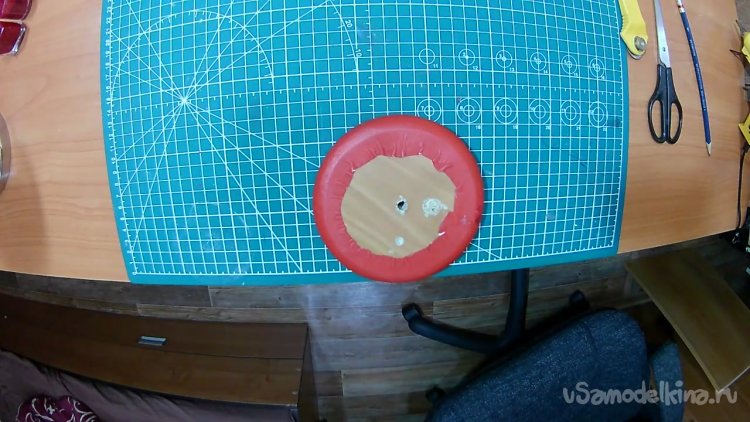

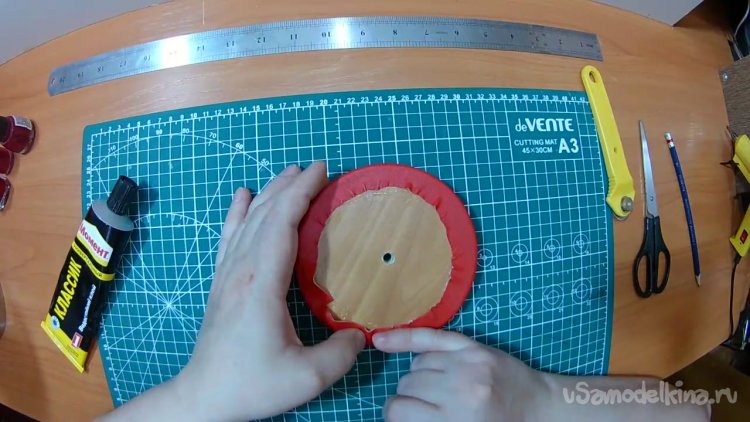

Затем приклеил края материала к верхней части подставки.
Потом к нижней части.

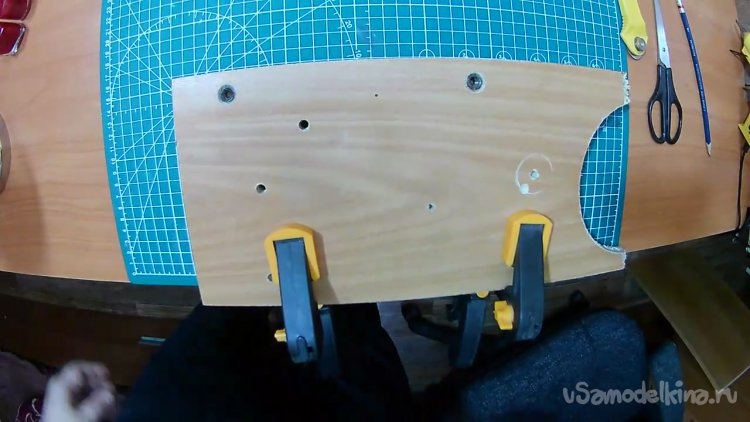

Прижал струбцинами, но можно просто под тяжёлый груз положить.
Получилась вот так.
Шаг 5: Сборка и испытание светильника.

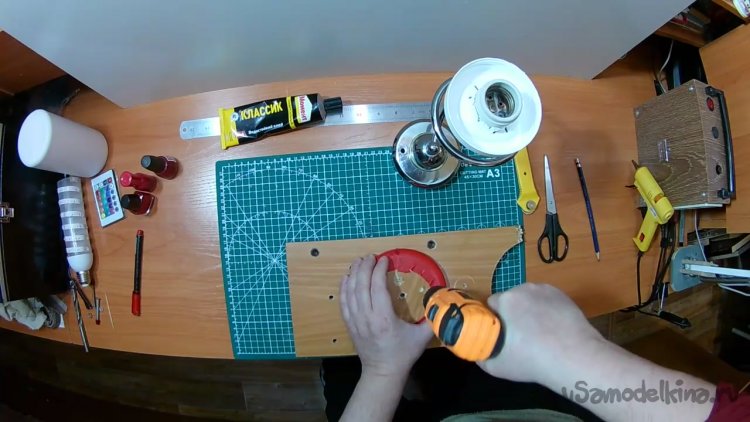

Следующим этапом просверлим отверстия под болты с потаем.

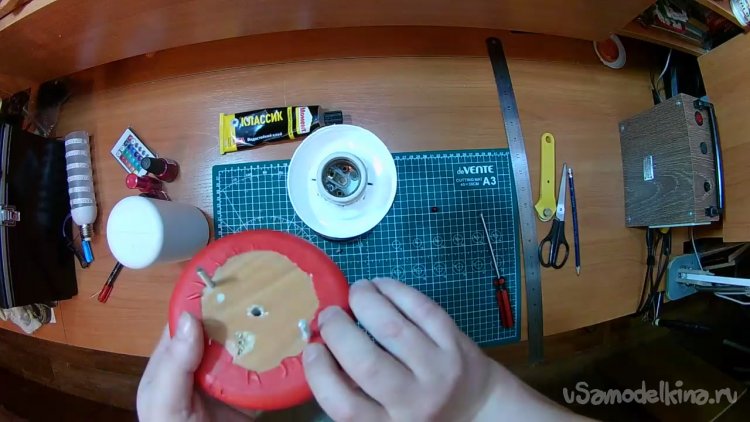

Вставляем болты в отверстия подставки.
Фиксируем гайками м4.

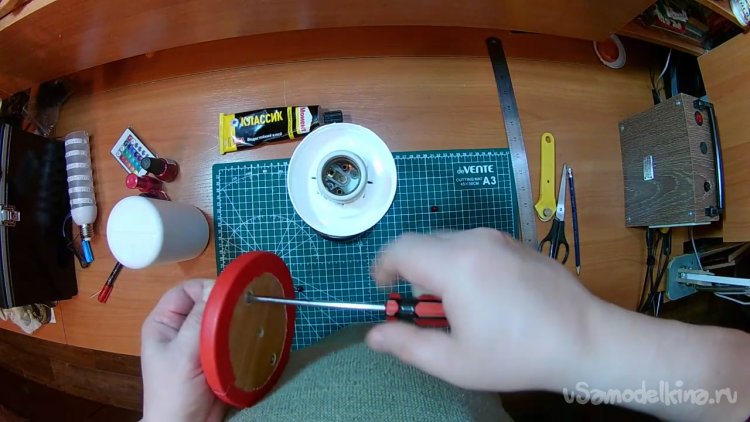

Затягиваем прочно с помощью отвёртки.

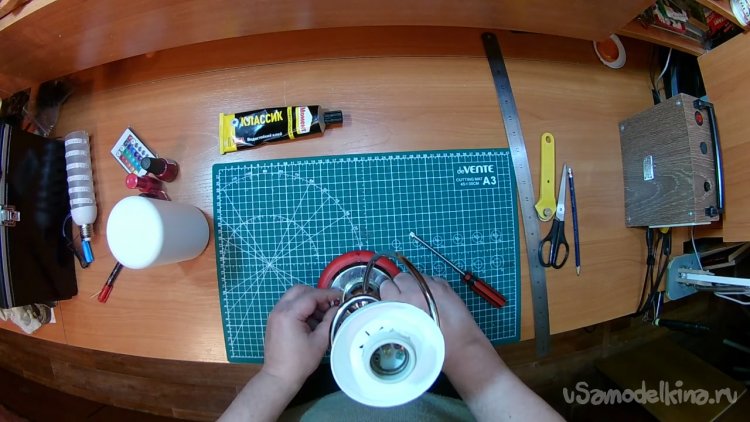

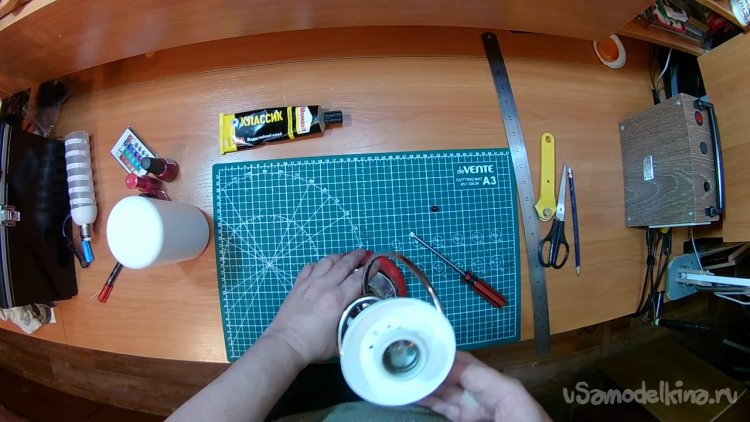

Вставляем через отверстия в металлической основе светильника.
И закручиваем гайками колпачками, их я покрасил красным лаком, потому как они были нетоварного вида.

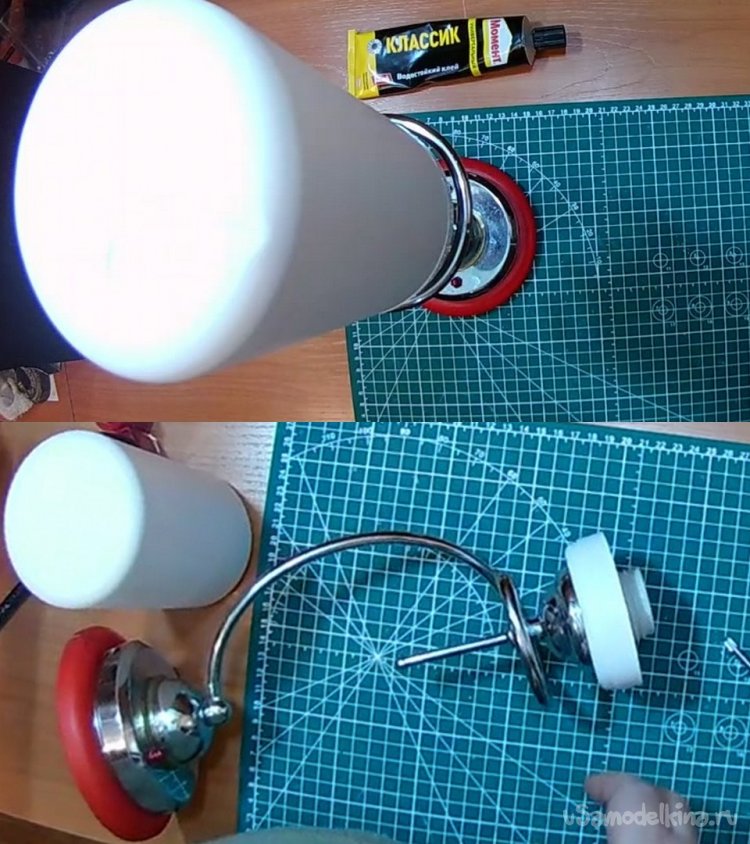

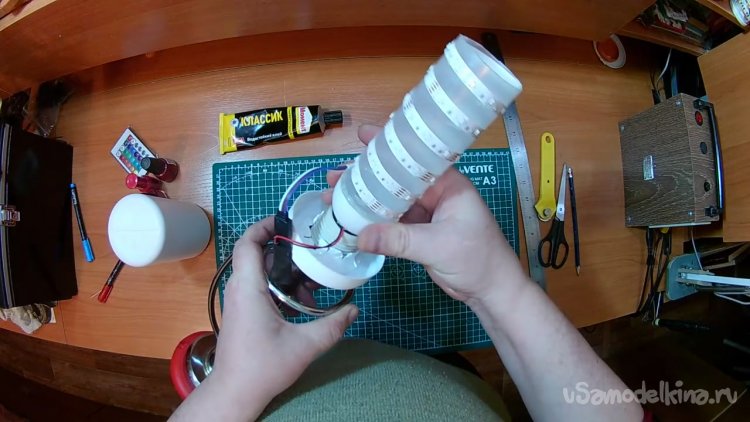

Затем берём лампу со светодиодной лентой и вкручиваем её в патрон.
Далее одеваем плафон, просовывая в него подключенный к ленте модуль управления.
Фиксируем плафон. Светильник готов к эксплуатации.

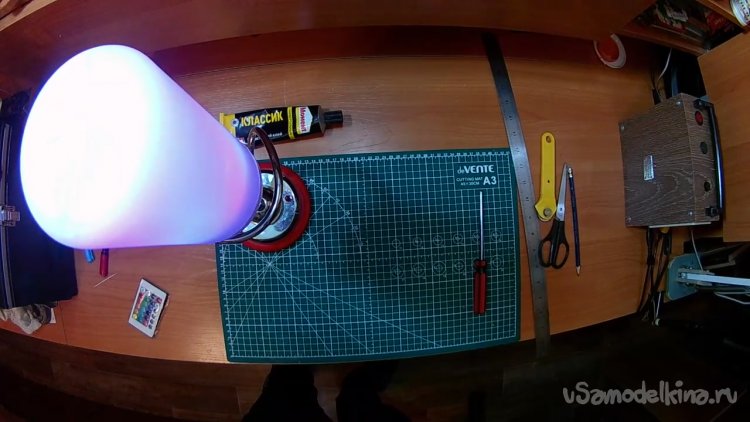

Проверяем его на работоспособность.

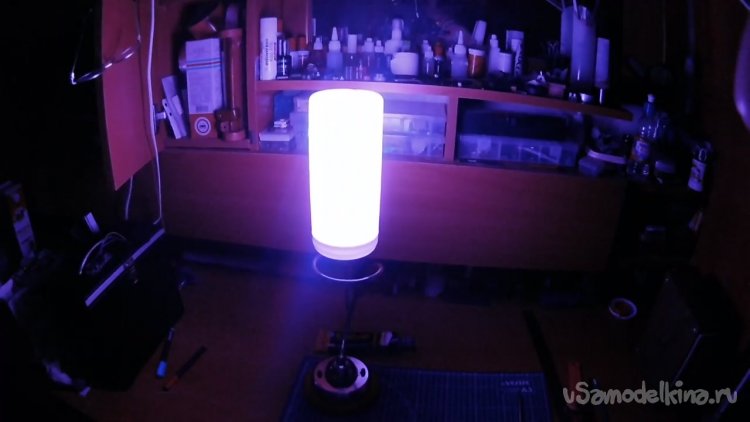

А так он выглядит в темноте.
Если честно, то фото и видеосъёмка не передаёт всего многообразия цветов и переливов света лампы, но поверьте оно того стоило.
Надеюсь, кому-то пригодится данная инструкция по изготовлению такой простой и не дорогой настольной лампы с функцией "северного сияния".
И ещё хочеться добавить, что такую лампу можно закрепить на потолок, только вместо электронных компонентов вмонтировать в неё плату от зарядки телефона на 5 вольт, но об этом я расскажу, может быть, в последующих статьях. Следите за анонсами как говориться. А на этом разрешите откланяться.
Всем спасибо большое за внимание.
