    Настольная лампа-ножницы из штапика


    Здравствуйте уважаемые самодельщики и просто посетители сайта «В гостях у Самоделкина»! В этой статье я покажу как сделать отличную настольную лампу из подручных материалов, простыми инструментами, которые есть у каждого в наличии!

    Давайте посмотрим процесс изготовления самоделки в видео:


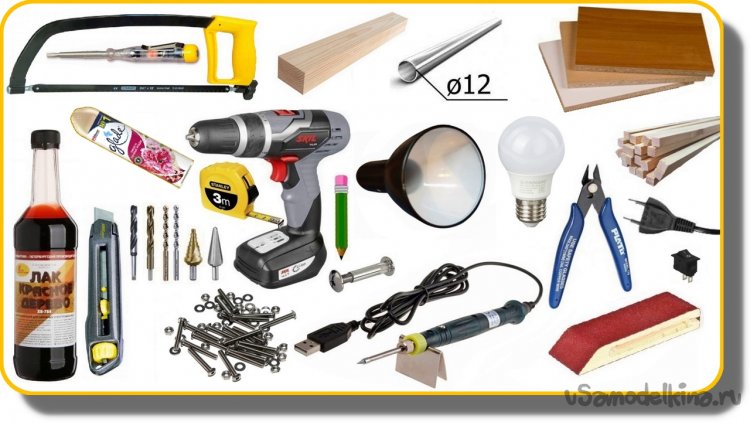

    Материалы и инструменты:
    - Штапик (Брус 1х1см)
    - Брус 3х2см
    - Винты Шайбы Гайки м4
    - Пара стяжных мебельных болтов
    - Лак
    - Плафон
    - Включатель
    - Лампа Е27
    - Металлическая трубка 12мм
    - Электрический шнур с вилкой
    - Кусок ЛДСП
    - Ножовка
    - Отвёртка
    - Шуруповёрт или дрель
    - Свёрла
    - Нож
    - Кусачки
    - Наждак или шлифовальный станок
    - Рулетка
    - Карандаш
    - Паяльник



    Подробное описание изготовления:
    Бороздя просторы интернета наткнулся на интересную лампу и захотелось сделать такую же. Нашёл на балконе пару штапиков сечением 1х1см и решил сделать из них лампу-ножницы. А почему бы и нет. Материал есть, идея есть, руки растут откуда надо.


    Шаг 1: Разметка и распил.

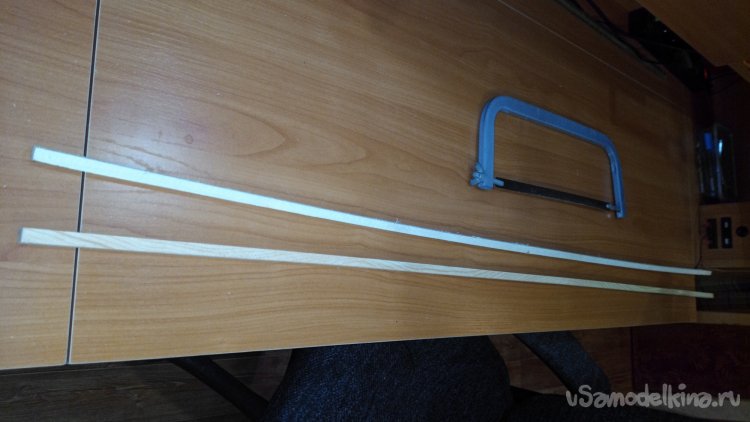

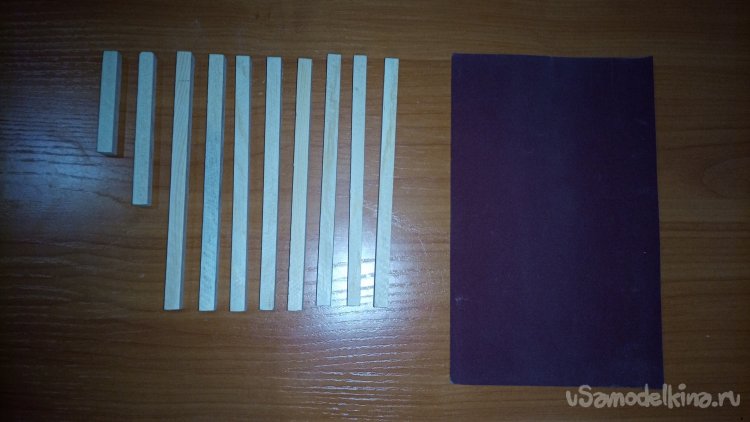

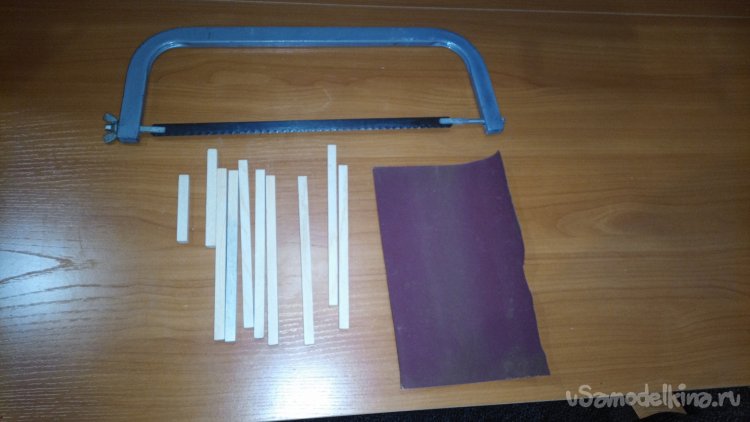

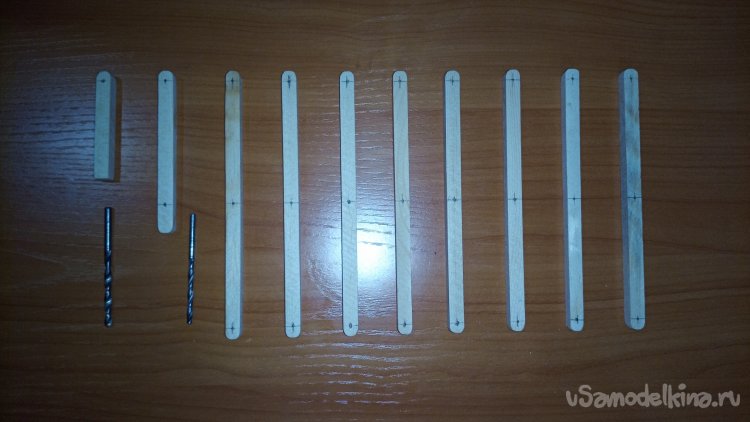

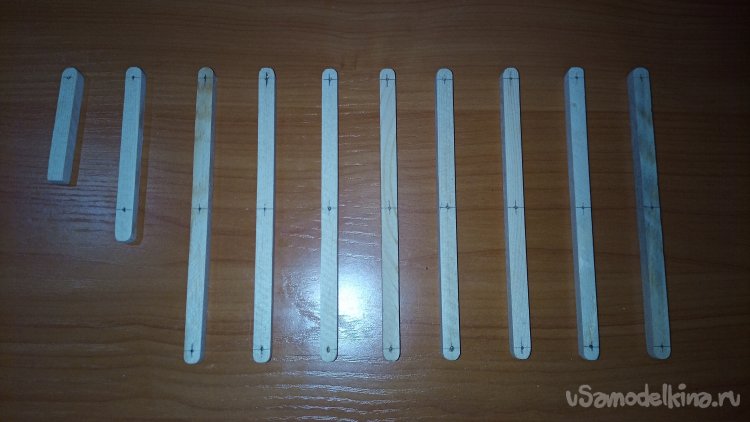

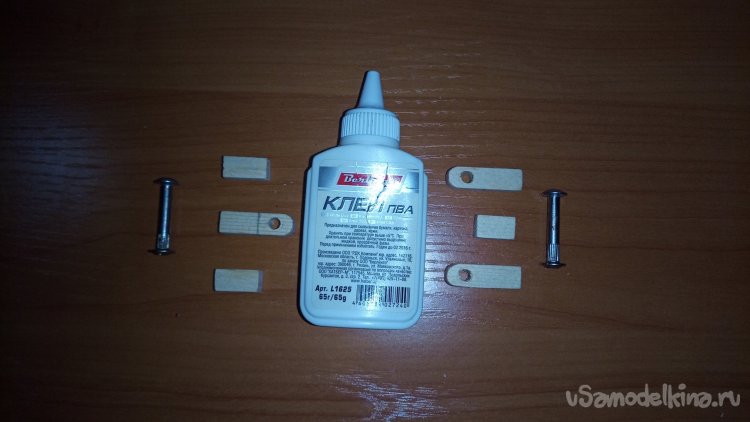

    В общем взял я этот штапик. Разметил на 8 равных частей и две поменьше. Затем распилил ножовкой по металлу. Спросите почему? Штапик из сосны и если его пилить обычной ножовкой по дереву, то спил получится очень грубый, а у ножовки по металлу зубцы маленькие и ей вполне можно аккуратно отпилить без сколов.


    Шаг 2: Зашкуривание и закругление концов заготовок.
    Взял наждачную бумагу р80, для начала закруглил концы у заготовок. Но можно проще и быстрее это сделать на шлифовальном станке! Но мы же не ищем легких путей, поэтому делаем всё вручную. После берём наждачную бумагу р100 и дорабатываем детали. Убираем заусенцы и доводим до идеальной поверхность наших заготовок.


    Шаг 3: Рассверливание отверстий.

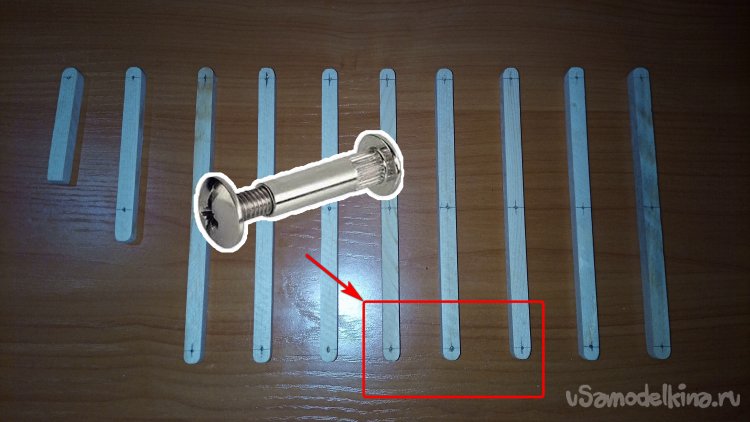

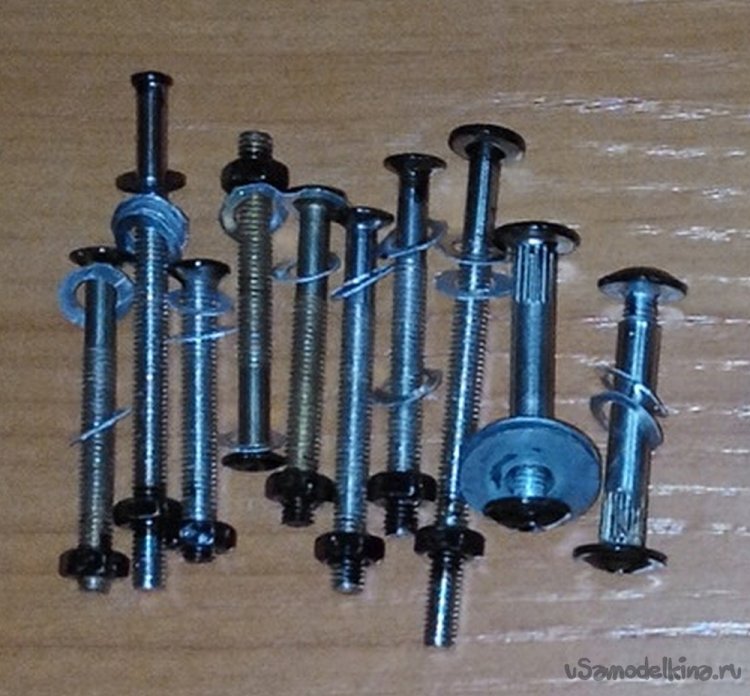

    Затем размечаем под отверстия для винтов. Далее находим свёрла на четыре и на шесть. И аккуратно сверлим.



    На трёх деталях надо просверлить шестым сверлом три отверстия под стяжные мебельные болты, для крепления к движущим направляющим.


    Шаг 4: Изготовление движущихся направляющих.
    Как делать не стоит.


    Решил сделать направляющие тоже из штапика склеив из нескольких частей, но то ли клей плохой попался, то ли штапик не той модификации) В общем конструкция при испытаниях рассыпалась! Так не делайте! Ладно?

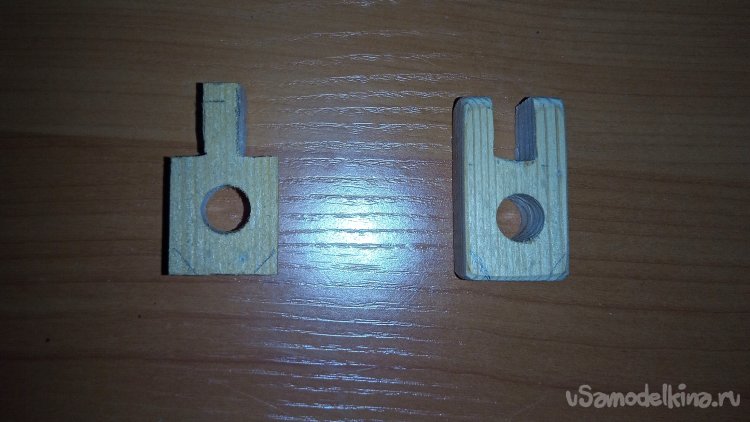

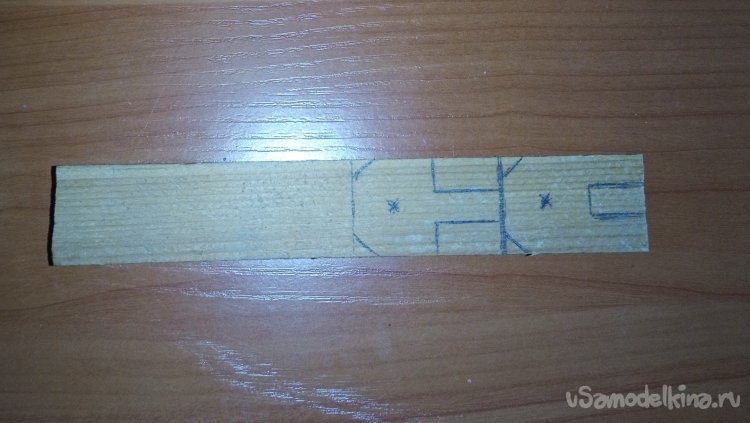

    В общем взял я тогда обрезок бруска 2х3см и разметил направляющие.

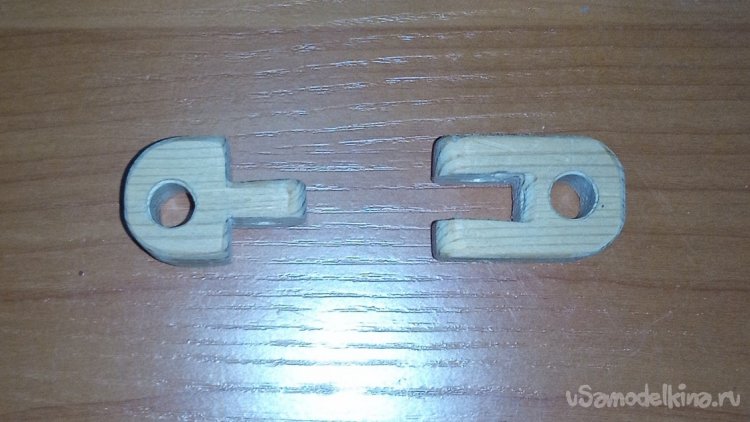

    Далее сначала просверлил отверстия под трубку, по которой они будут ходить туда-сюда. Сверлил перьевым сверлом на двенадцать и только потом выпилил.


    После скруглил острые края на заготовках с помощью наждачной бумаги.


    Шаг 5: Изготовление крепления для всей конструкции.

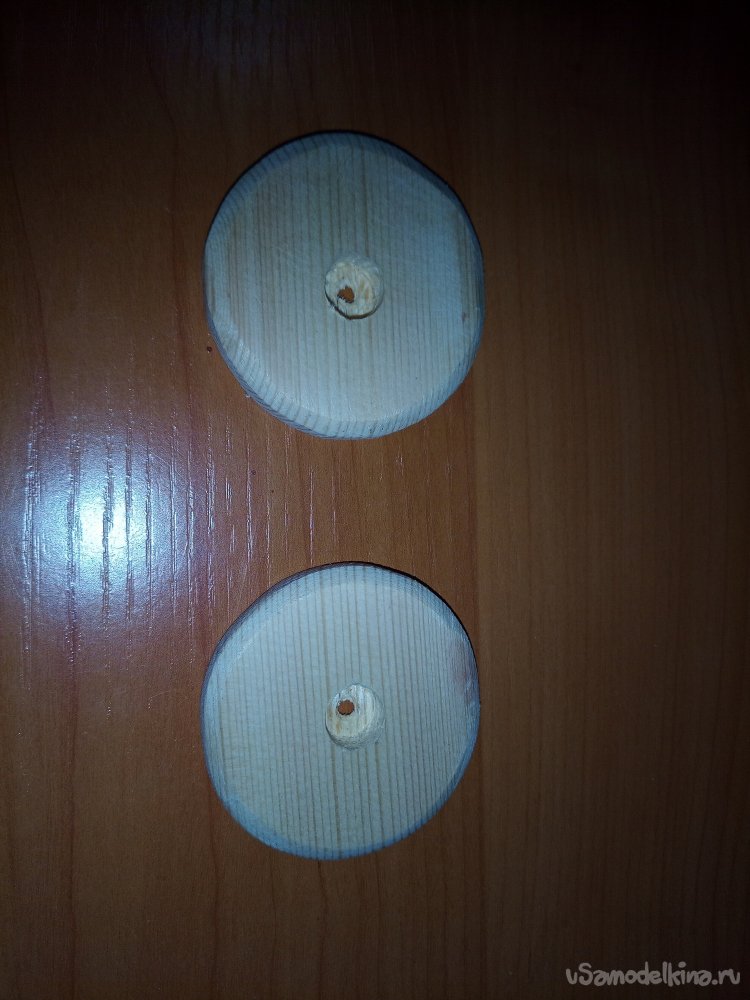

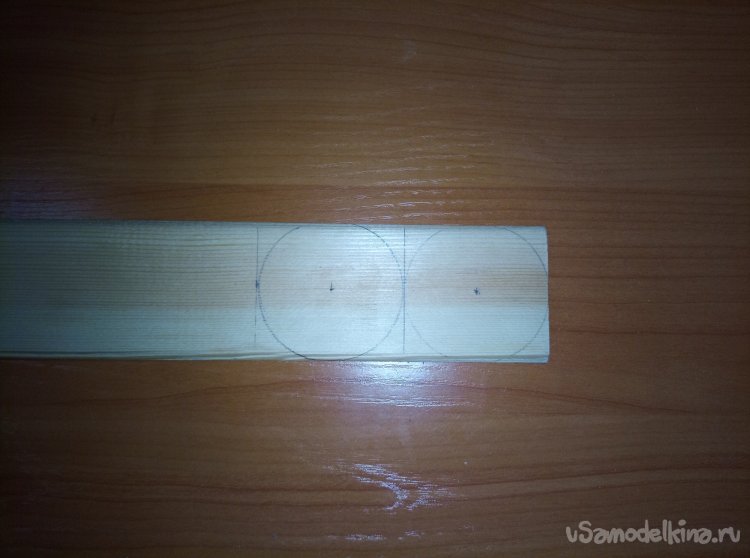

    Для этого нам понадобится обрезок деревянного дверного обналичника и чертим на нем два круга.

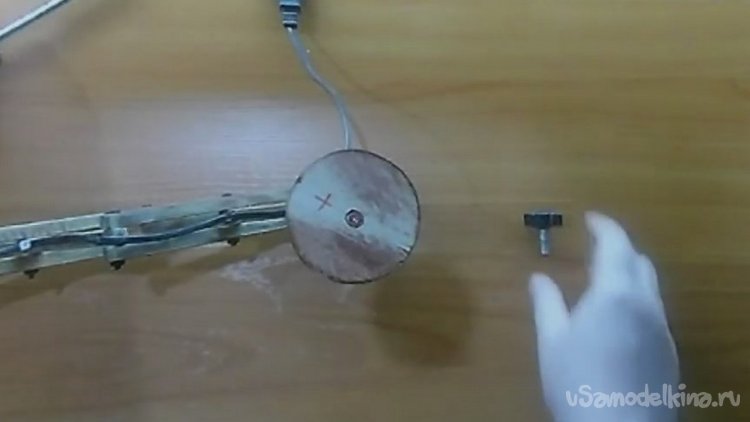

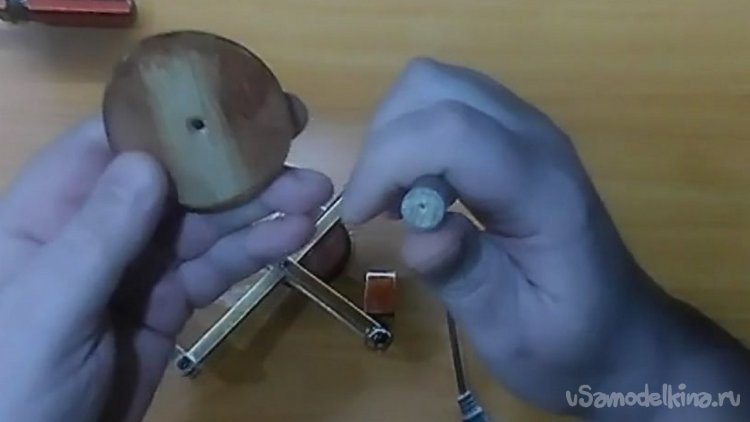

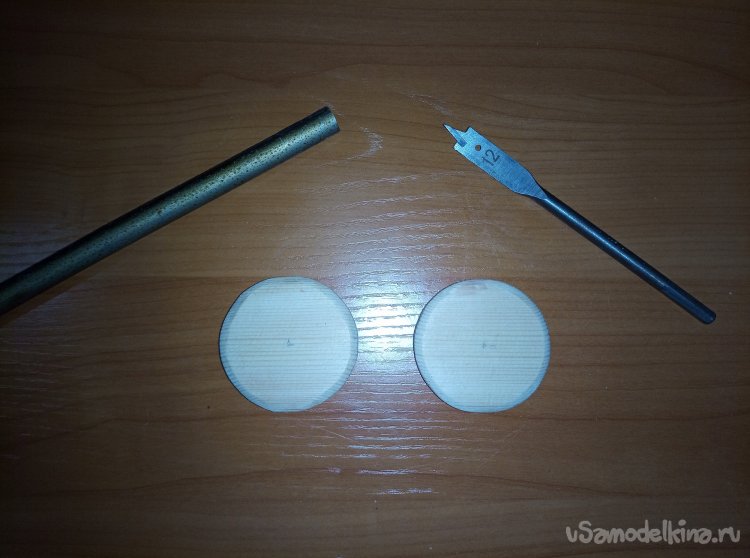

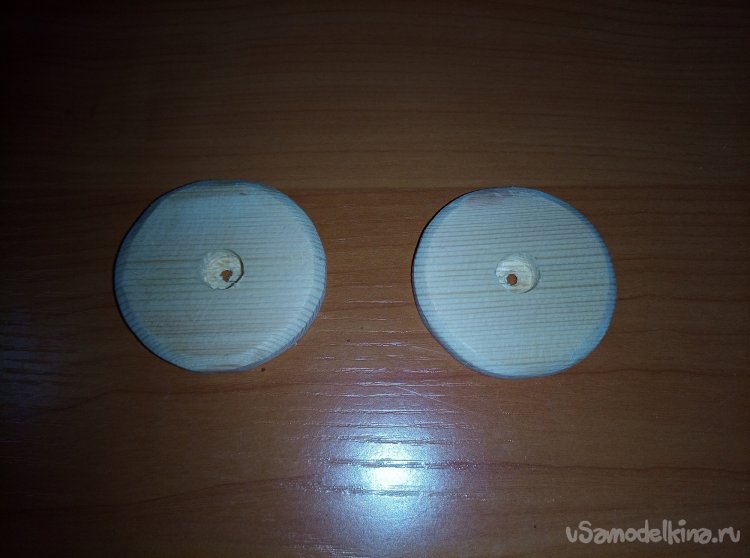

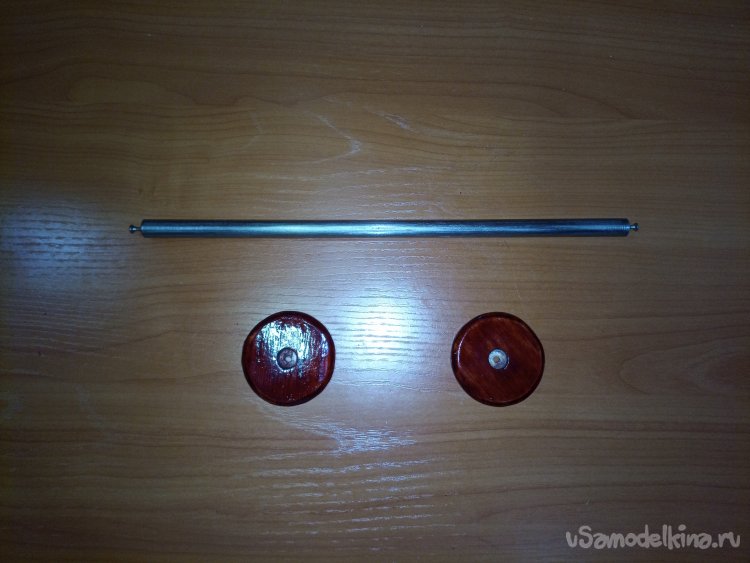

    После того как выпилили круги, возьмём наше перьевое сверло на двенадцать, кстати диаметр нашей трубки 12 см.


    Высверливаем углубление в наших круглых деталях, только не насквозь. Примерно так как на фото.



    После взял все детали и окунул в лак на несколько часов. Просто подумал что такая пропитка сделает дерево прочнее.

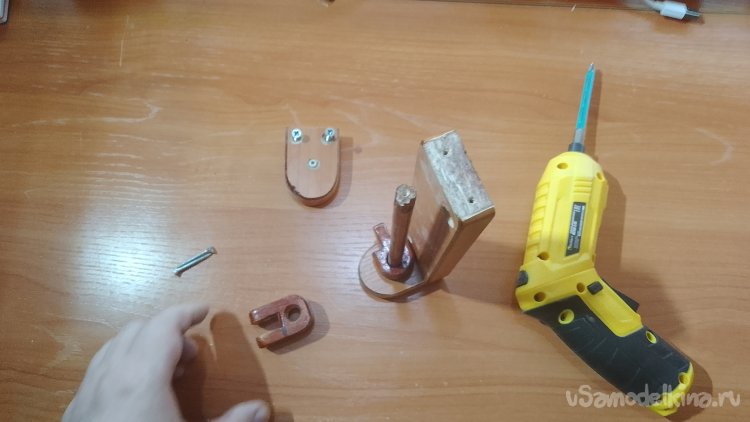

    Вот детали стойки уже в готовом виде. Она будет стоять в распорку в проёме шкафчика. Трубку отпилил размером чуть меньше чем проём. Внутрь забил чёпики к ним будут прикручиваться пятаки распорки двумя саморезами.

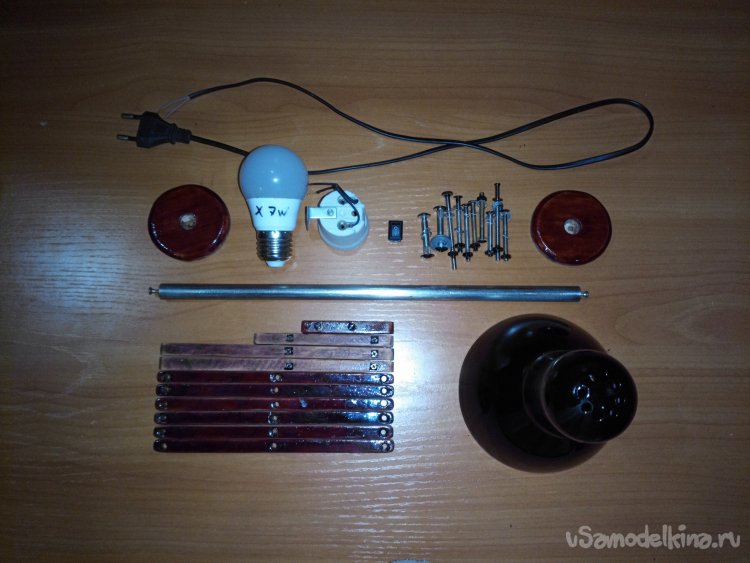

    Ну вот почти полный комплект деталей (пара деталей ещё в лаке отмокает).


    Шаг 6: Электронная часть светильника.

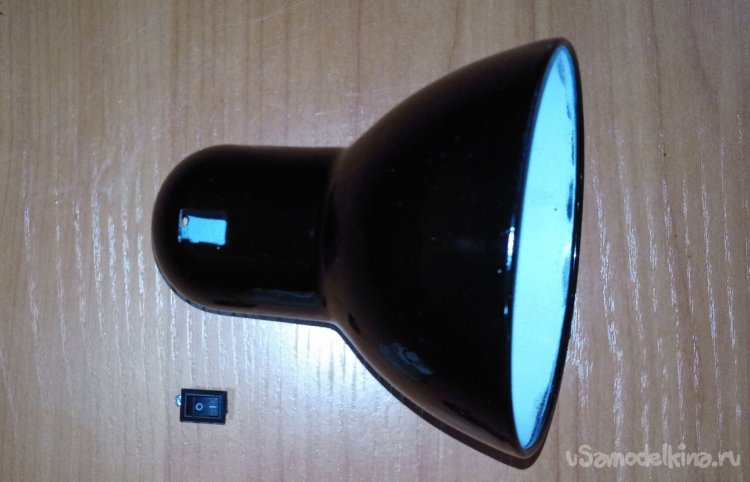

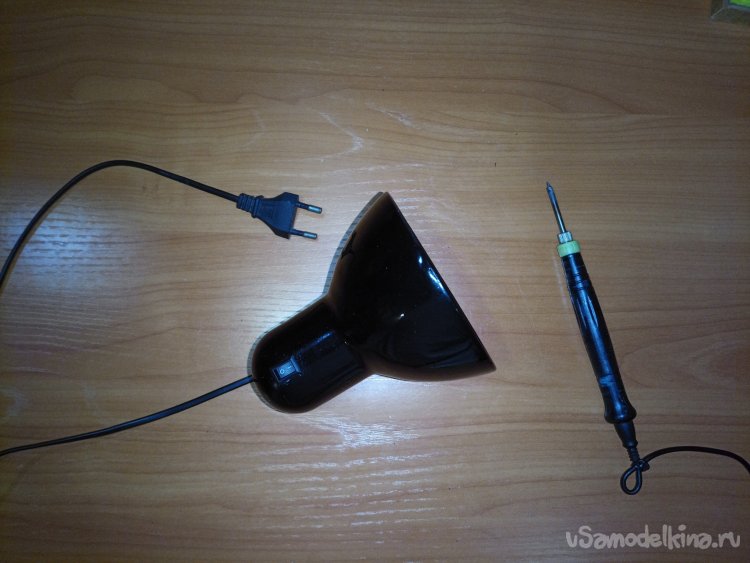

    Для начала сделал отверстие для включателя.

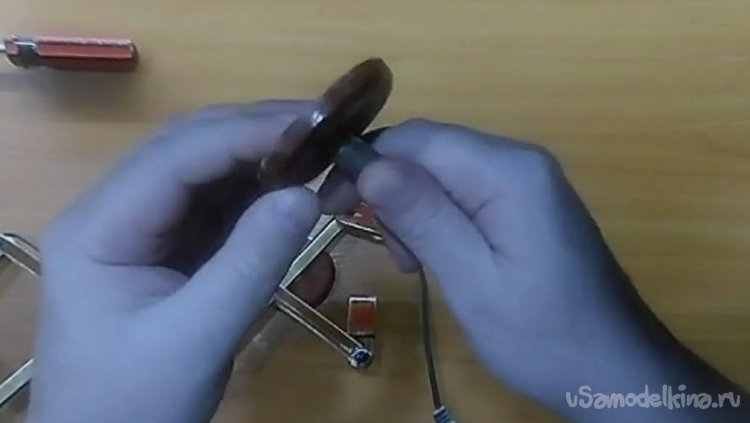

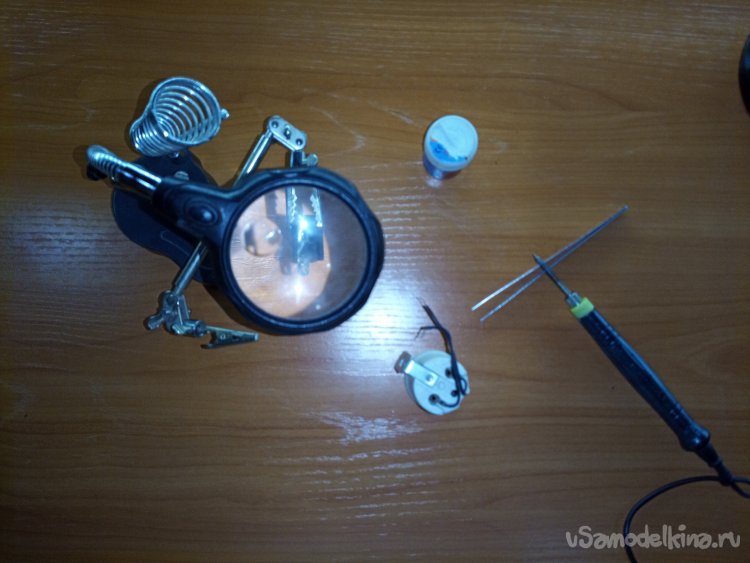

    Далее припаял включатель к патрону.



    Соединил с помощью винтового клеммника патрон с включателем к кабелю с вилкой.

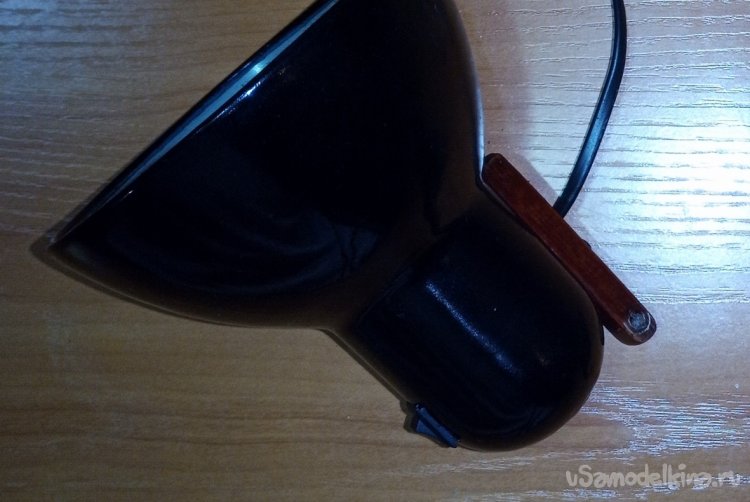

    И закрепил патрон в плафоне скрепив с внешней стороны с деталью механизма ножниц.

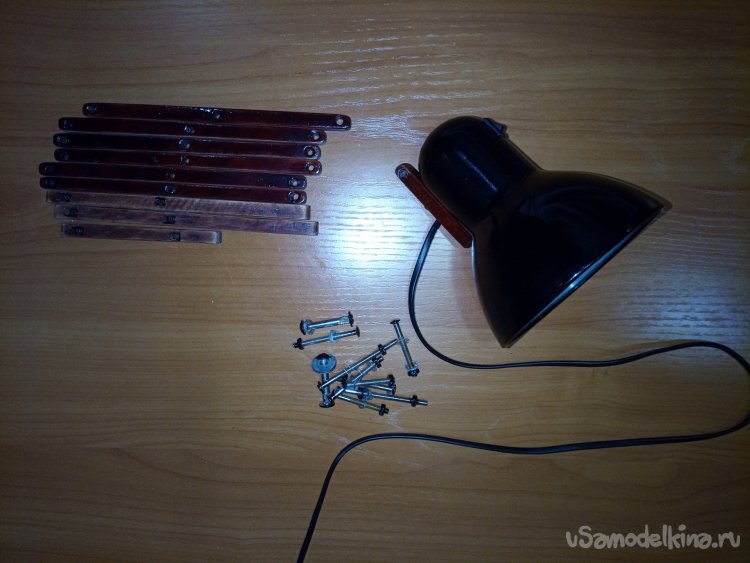

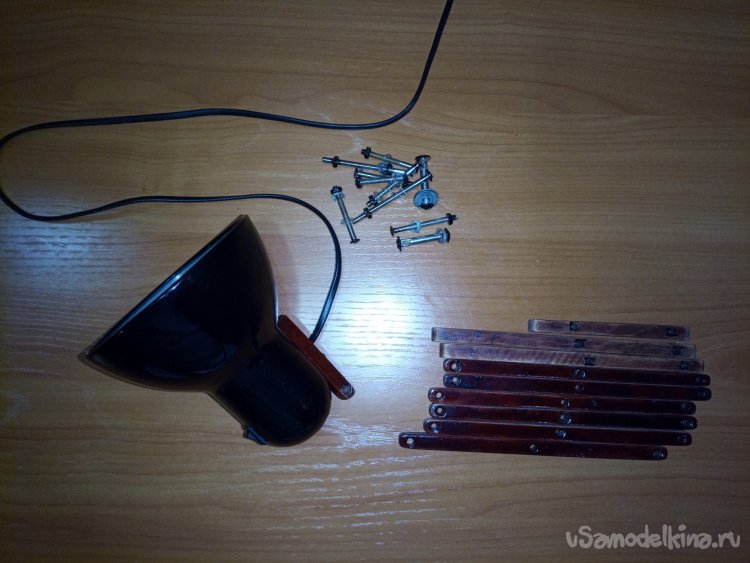

    Шаг 7: Подготовка к сборке.
    Перед сборкой покрасил головки винтов и гайки под цвет деталей лампы.


    На трёх деталях с торцевой стороны прикрутил маленькие клипсы-зажимы для кабеля, всего их шесть, которые сделал из жести добытую из баллона от аэрозольного освежителя воздуха, вот статья об этом, а тут видео, ну вы поняли!) Это чтобы провод не болтался куда не надо.

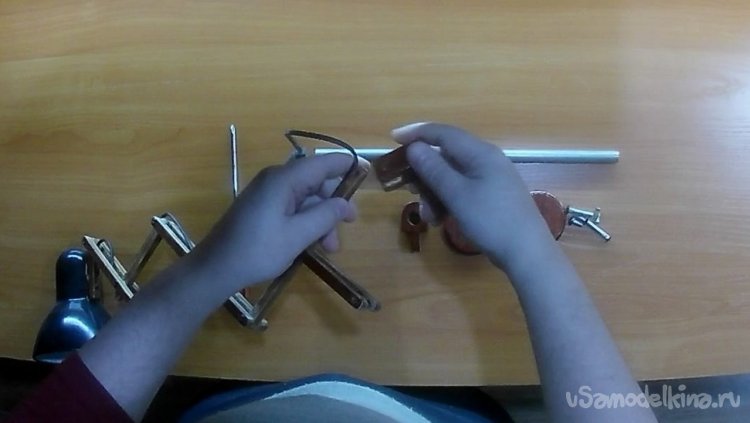

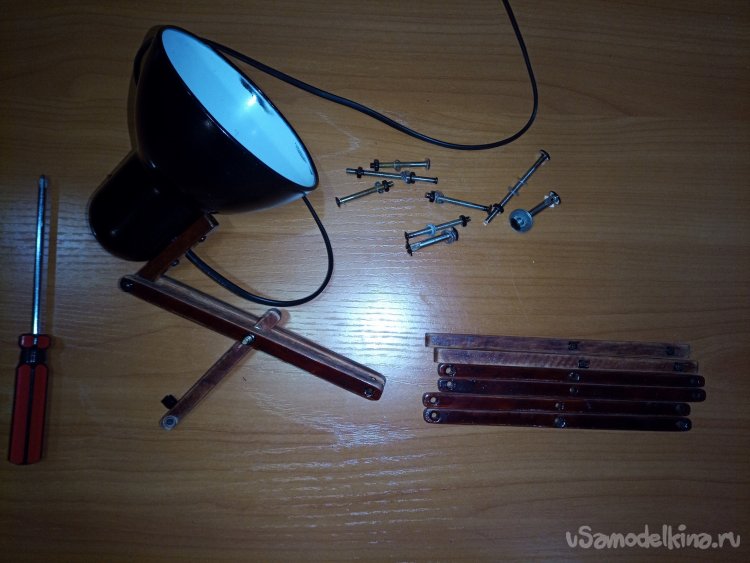

    Шаг 8: Переходим к сборке нашей лампы-ножницы.

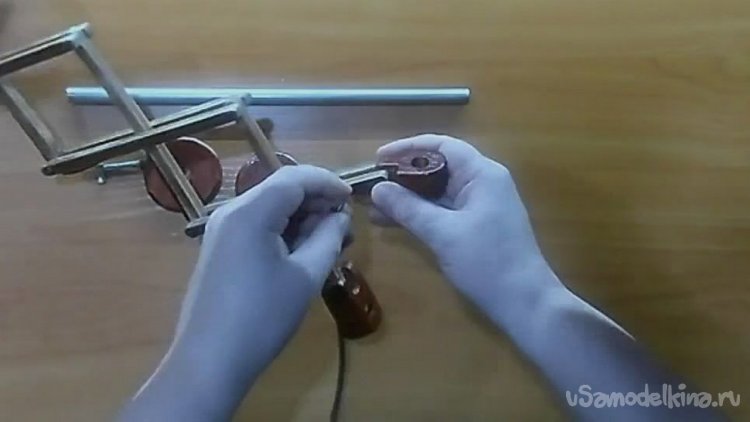

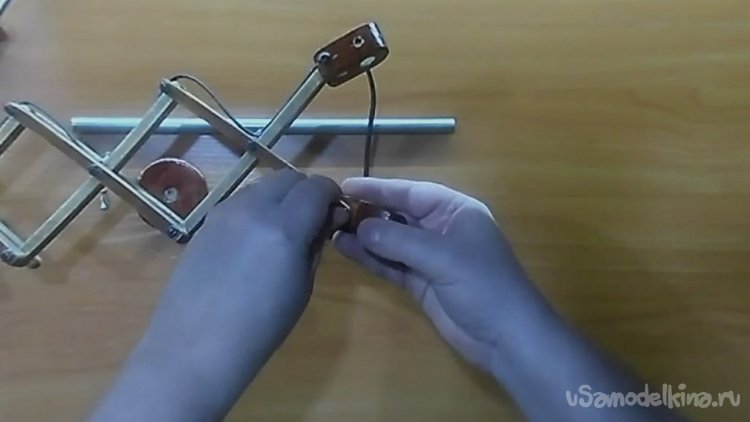

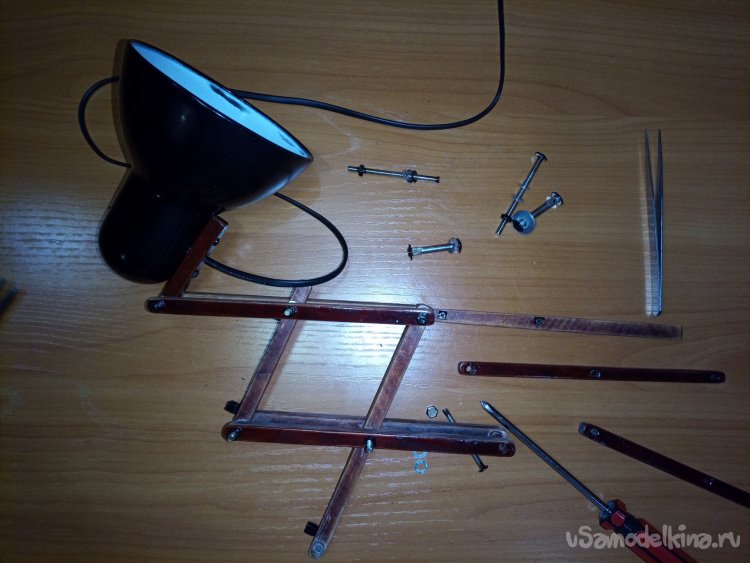

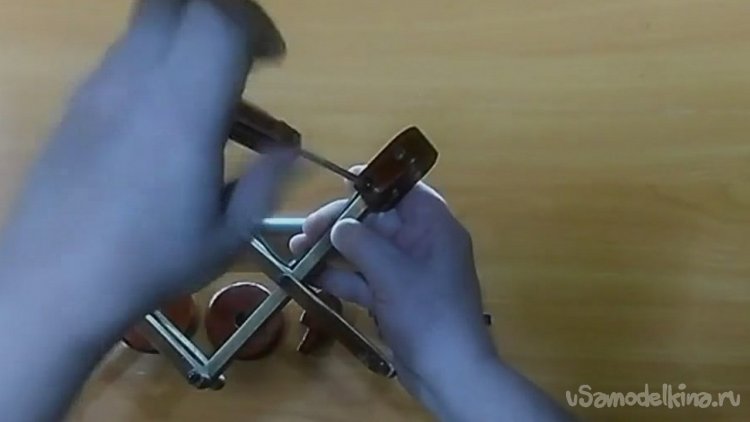

    Начнём с головы. Соединяем звенья винтами с гайками и обязательно подкладываем шайбы.


    Вторая короткая деталь механизма сразу после первых двух длинных.

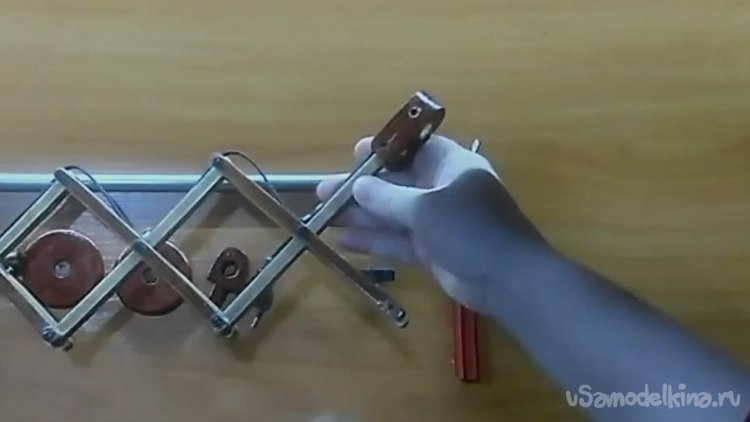

    А далее всё должно пойти как по маслу, главное не забывать подкладывать шайбы. Задача не очень сложная,, думаю любой справится. И так звено за звеном, винт за винтом с шайбами и гайками, собираем ножничный механизм.


    Шаг 9: Крайний этап сборки. Присоединение движущихся элементов (кронштейнов) к направляющей стойке.

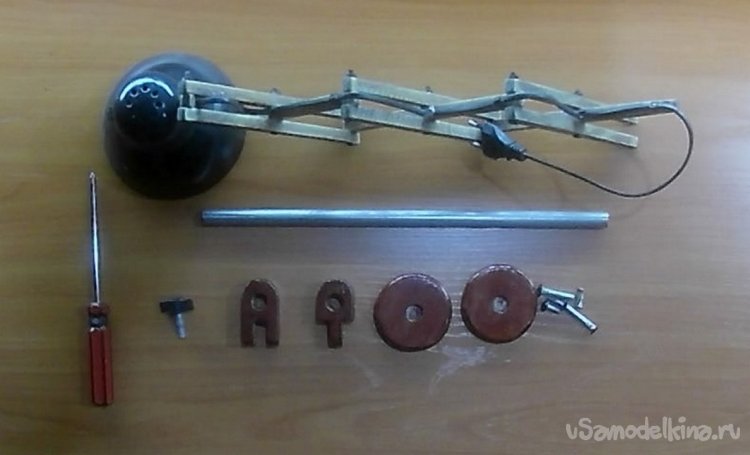

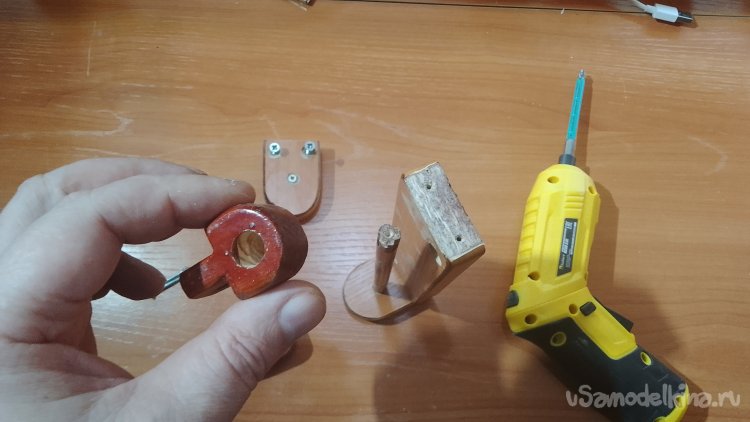

    Итак, последние две детали (кронштейны) просохли и мы готовы к крайнему этапу сборки на шей лампы-ножницы.

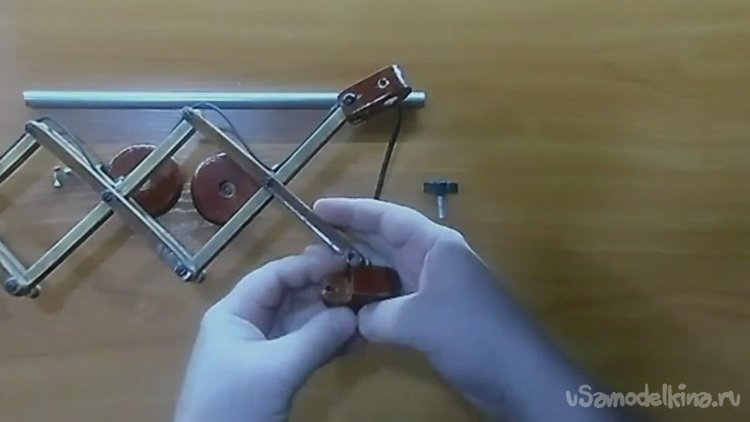

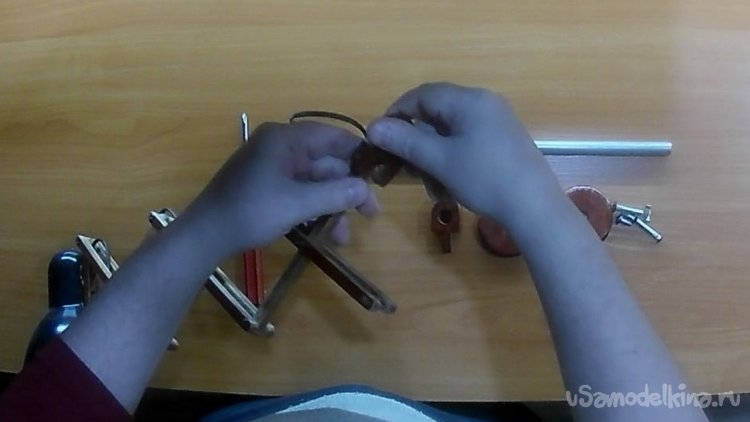

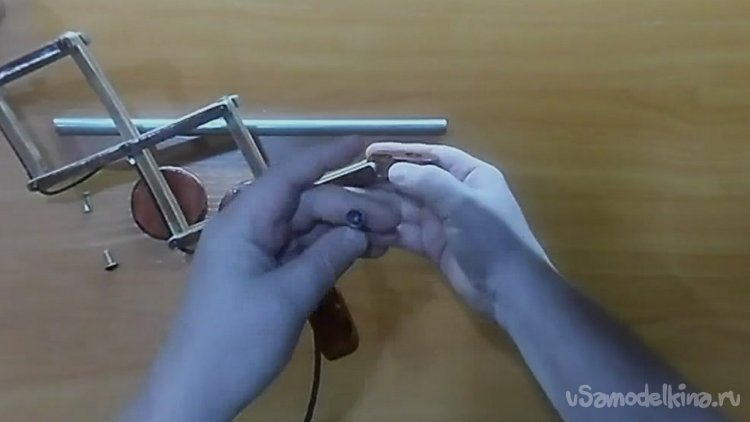

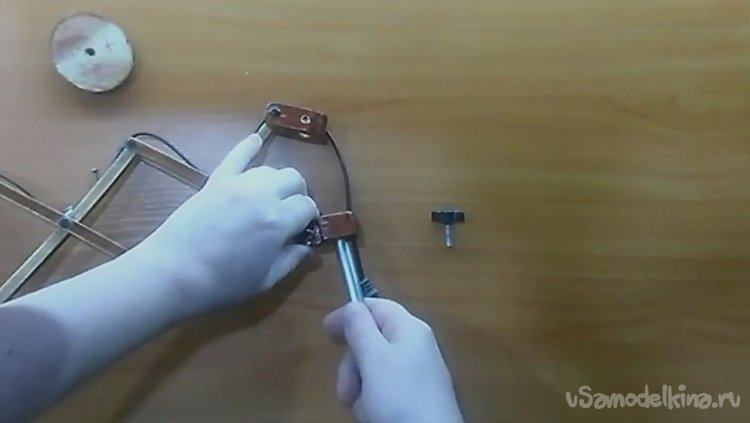

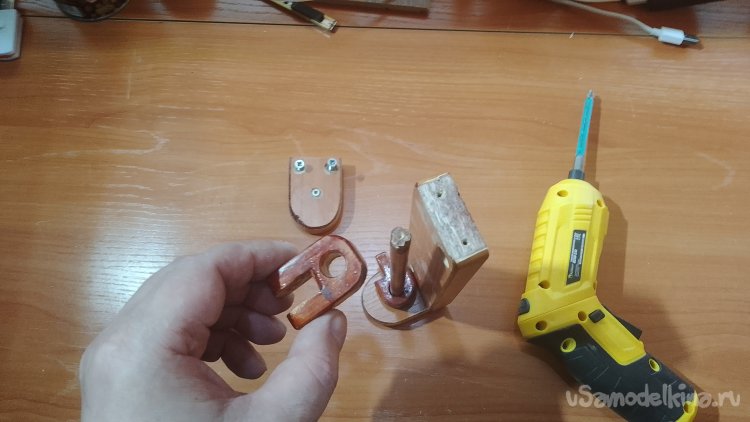

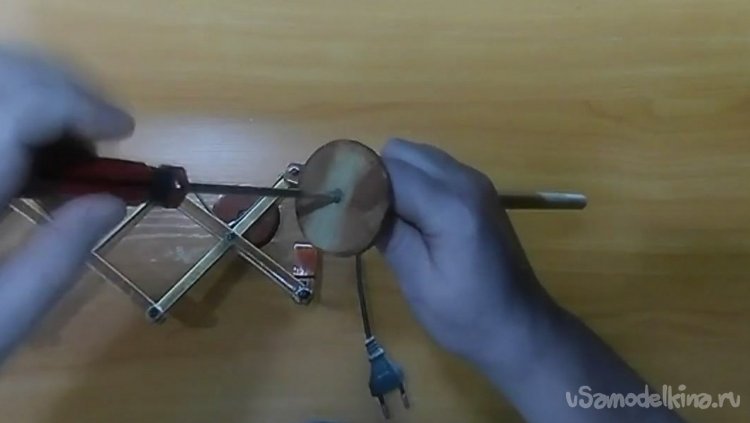

    Эти движущиеся детали (кронштейны) к ножничному механизму крепятся на стяжные мебельные болты.

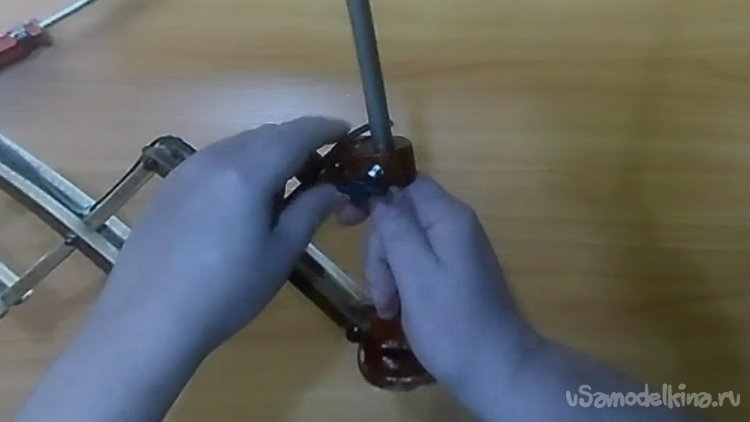

    Соединяем кронштейн с элементами ножничного механизма. Не забываем про шайбы с двух сторон каждой детали.



    Затягиваем стяжной болт отвёрткой.


    Повторяем процедуру со вторым кронштейном.

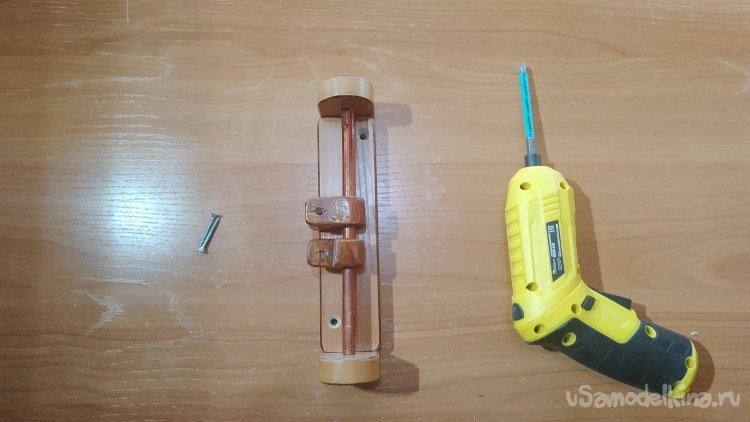

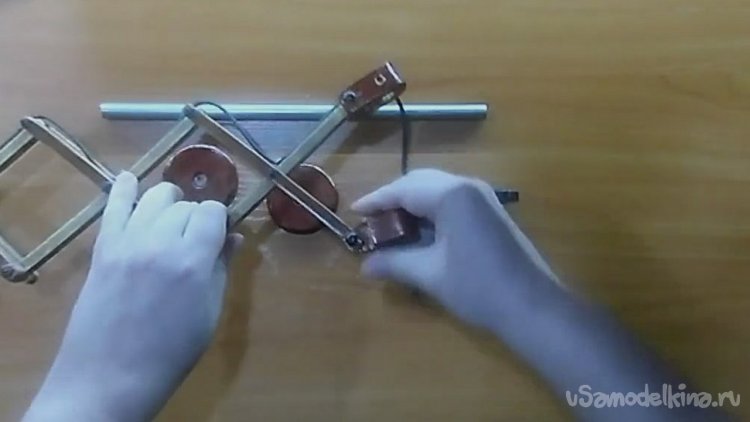

    Далее соберём направляющую штангу нашей самодельной ножничной лампы. Верхний пятак крепится к трубке с помощью самореза, трубка вставляется в паз пятака.



    Затягиваем саморез отвёрткой.

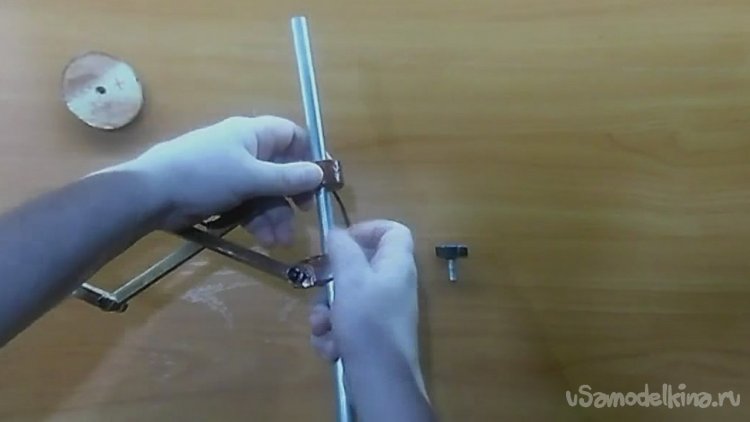

    Просовываем направляющую трубку в кронштейны.



    Вставляем направляющую трубку в нижний пятак и прикручиваем на саморез.


    Ранее, процесс не попал на камеру, но я сделал в верхнем кронштейне отверстие с резьбой под стопорный болт-барашек. Устанавливаем болт-барашек на своё законное место.

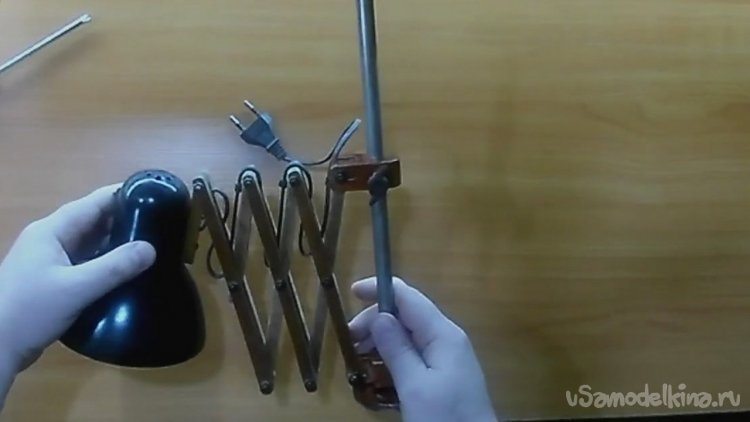

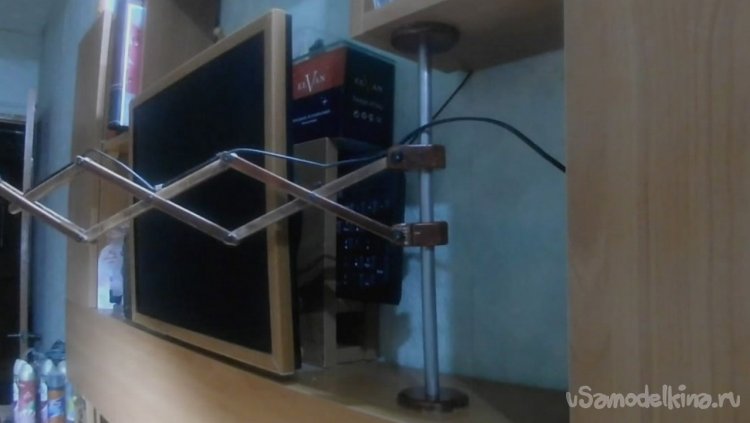

    Ну вот конструкция готова к установке.



    Шаг 10: Установка настольной лампы.

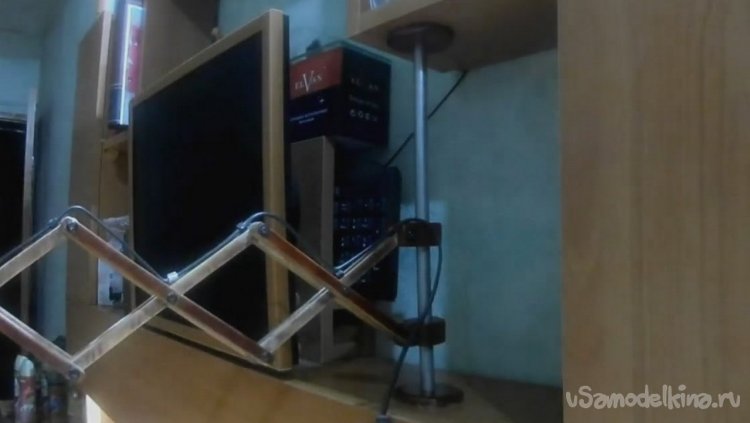

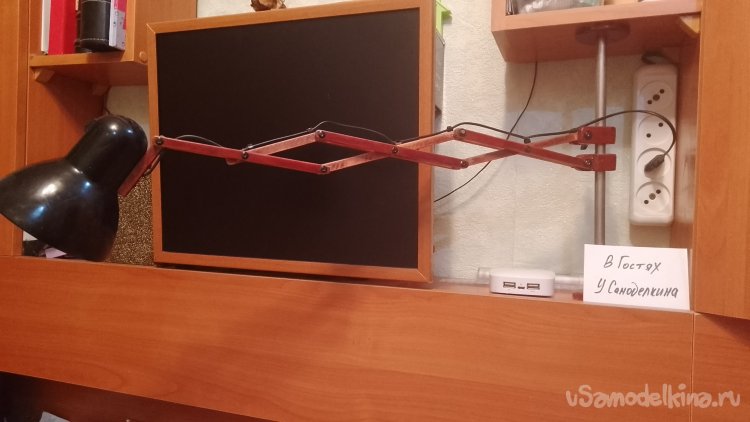

    Как говорил ранее механизм крепления лампы довольно простой, она устанавливается в распорку между полками.



    При желании её можно передвинуть по площади поверхности полки.



    P. S.
    Сделал ещё один вариант крепления. Принцип тот же, но конструкция крепления отличается в корне.

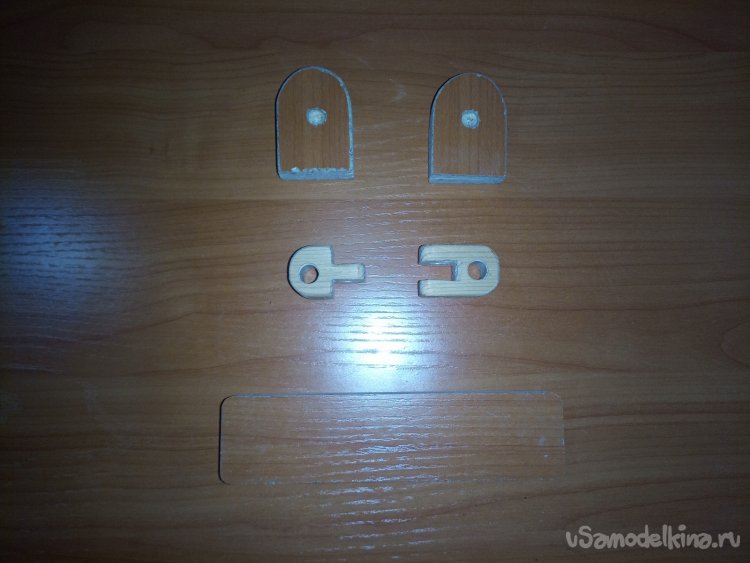

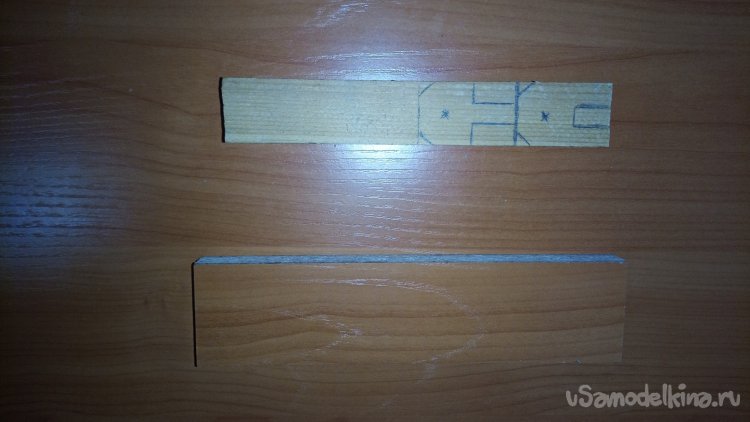

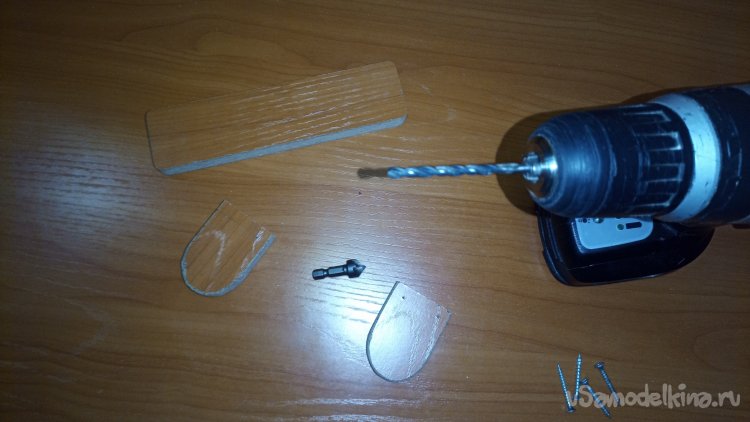

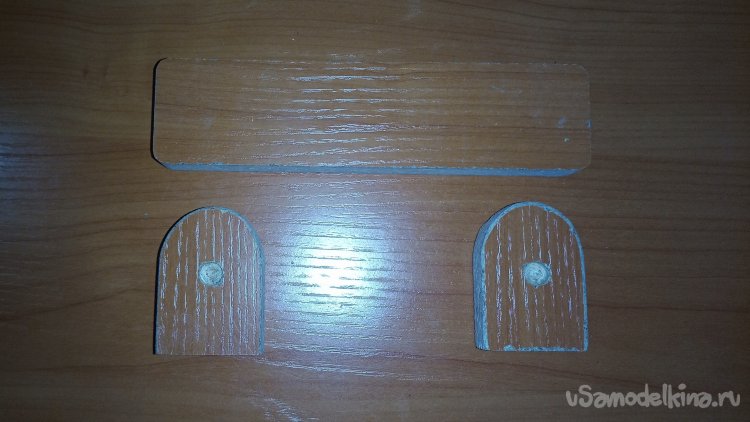

    Взял узкий обрезок ЛДСП - 45 мм, оставшийся у меня от моей рабочей стенки, кому интересно можно посмотреть здесь, распилил на такие детали, закруглил...

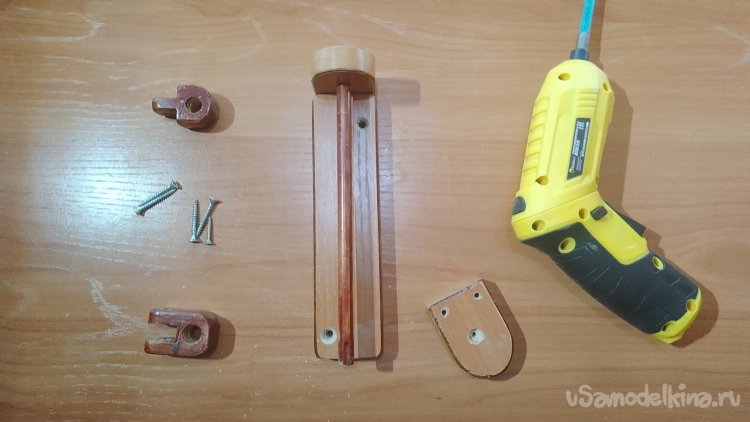

    Вырезал из бруса ещё два кронштейна.


    Далее разметил и просверлил отверстия под шурупы и под направляющую штангу, которую сделал из дерева - диаметром 8 миллиметров.


    Всё готово к сборке.

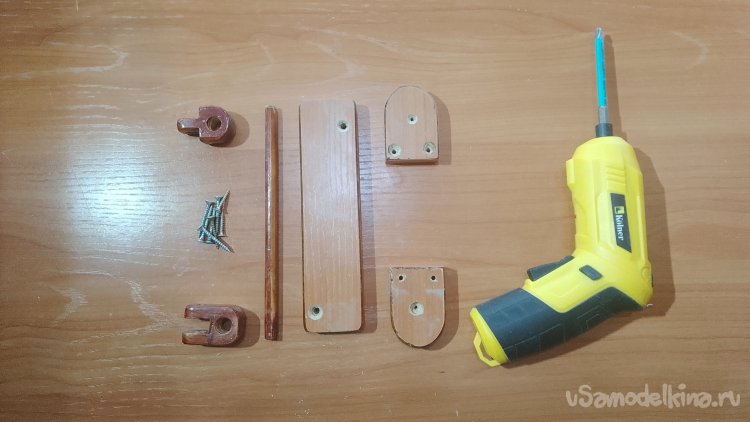

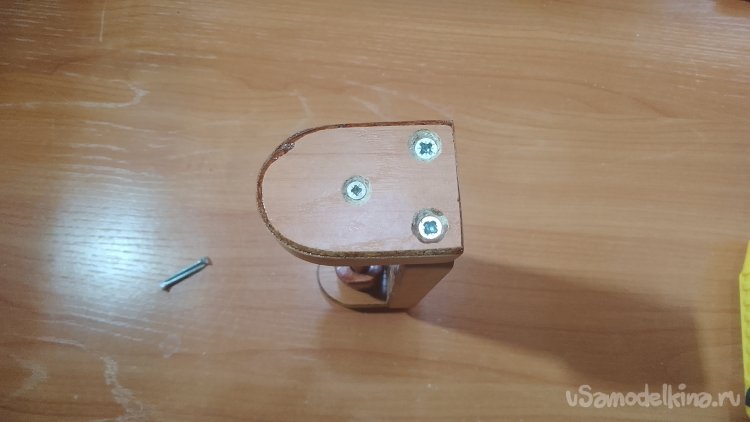

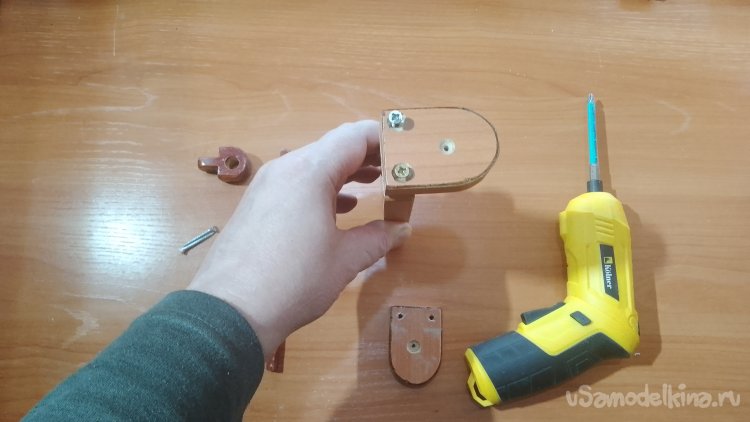

    Собираем на саморезы верхнюю часть конструкции, вместе с направляющей штангой.



    Далее накидываем кронштейны на направляющую штангу. Сначала нижний...



    ...Затем верхний кронштейн.

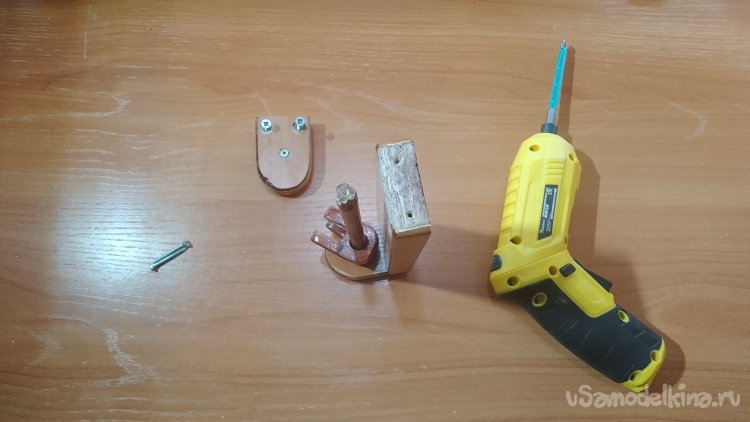

    Следующим шагом прикручиваем на саморезы нижнюю часть конструкции вместе с направляющей штангой.

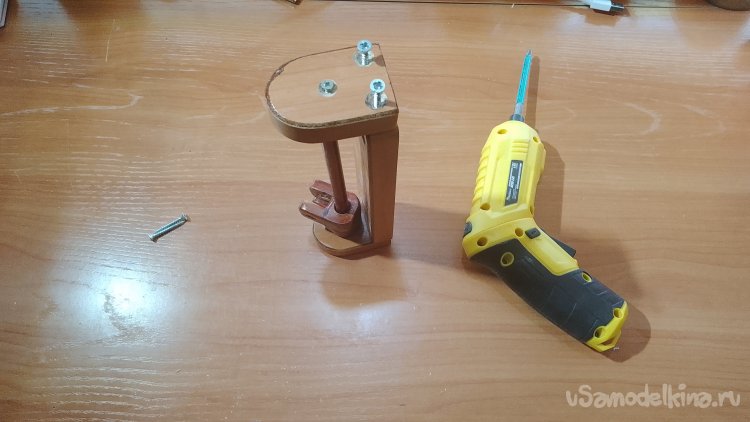

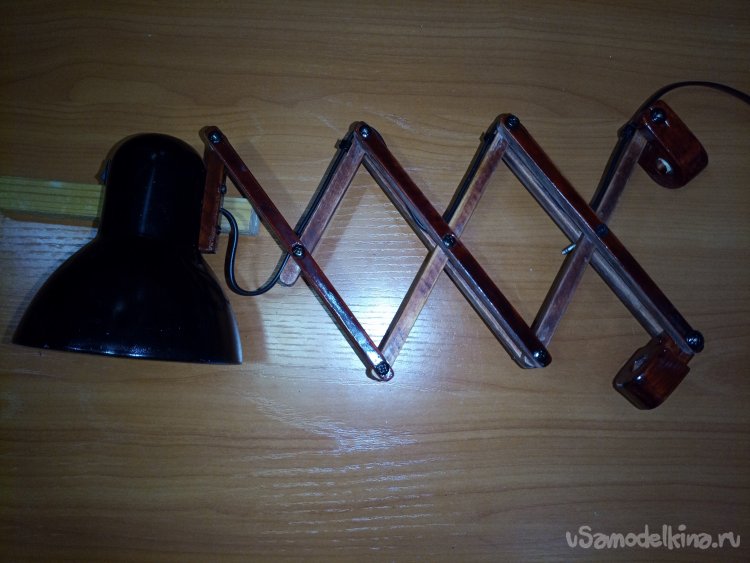

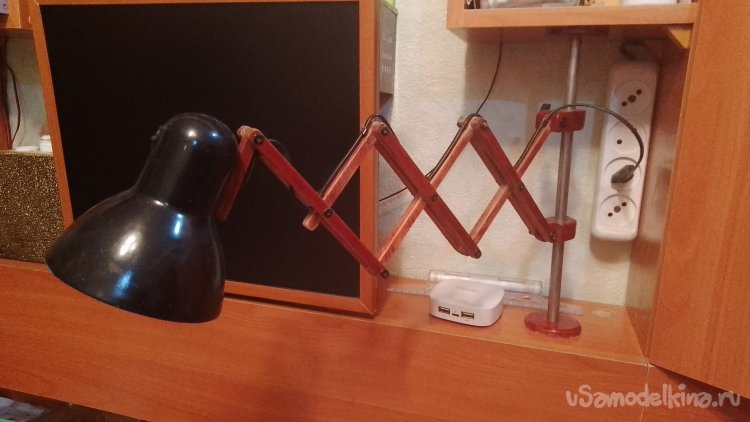

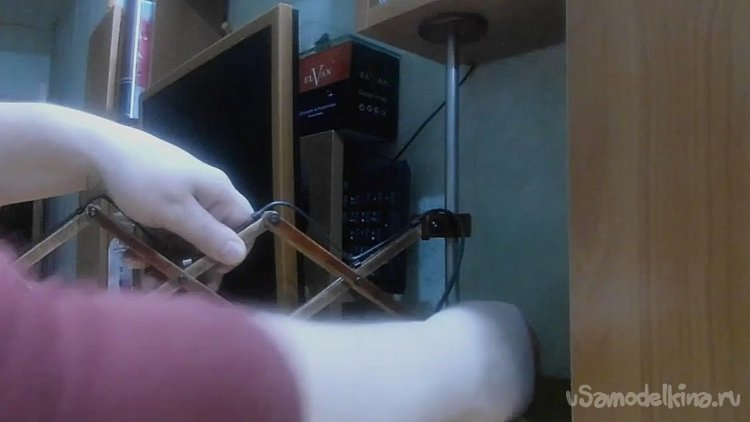

    Готово! В сложенном положении светильник - 24 см, в раздвинутом положении - 67 см.

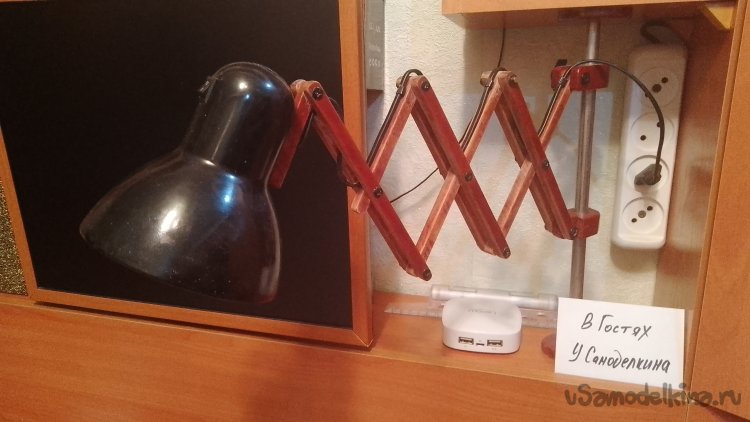

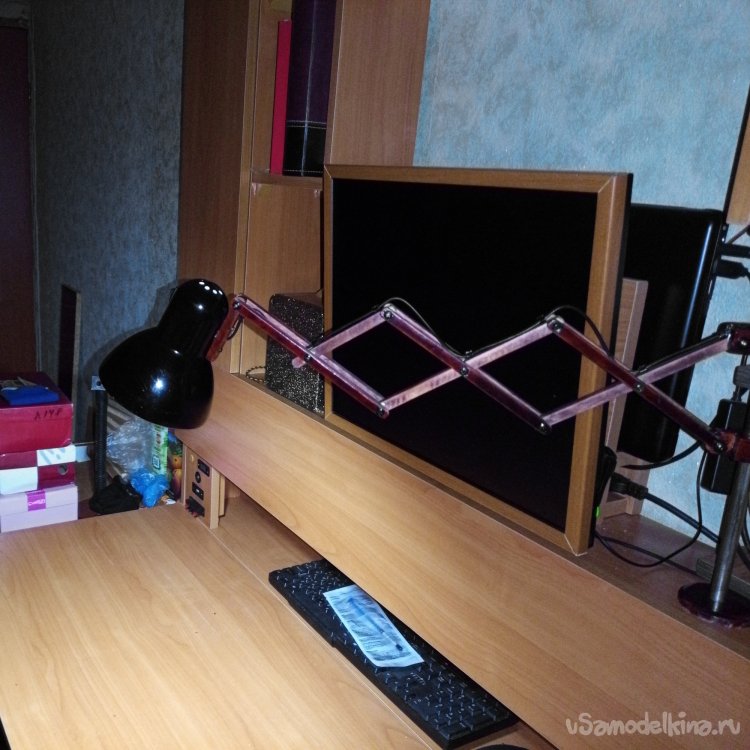

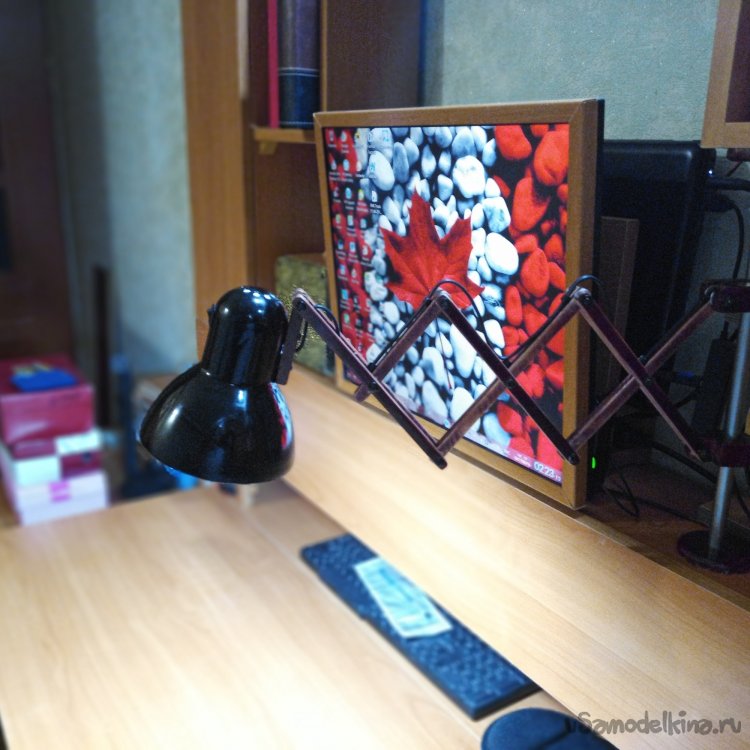

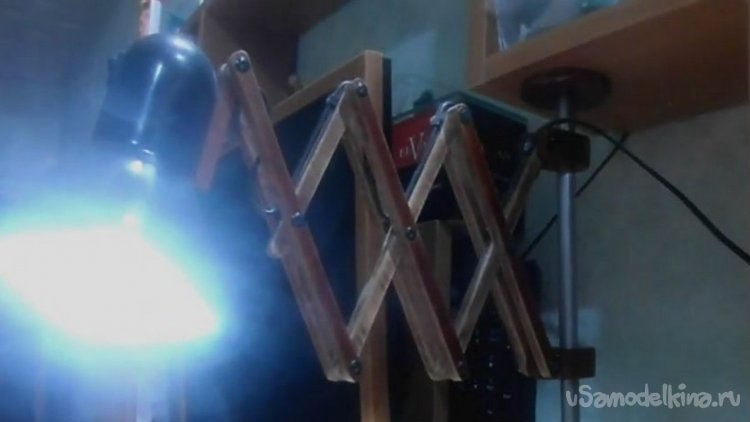

    Результат.
    Лампа очень удобна в обращении, мне всё нравится, но если честно я бы добавил ещё пару секций, иногда не хватает длины механизма, но думаю такой материал, как штапик не выдержит такой нагрузки. Поэтому дальше нет смысла экспериментировать.
    А теперь насладимся итоговым результатом!






    Всем большой респект за внимание к моей статье и работе в целом!
    Заглядывайте на огонёк, буду стараться и дальше что-нибудь мастерить!
