    Походная мини-печь из не работающего CD или DVD привода



    Туристическая мини-печька.

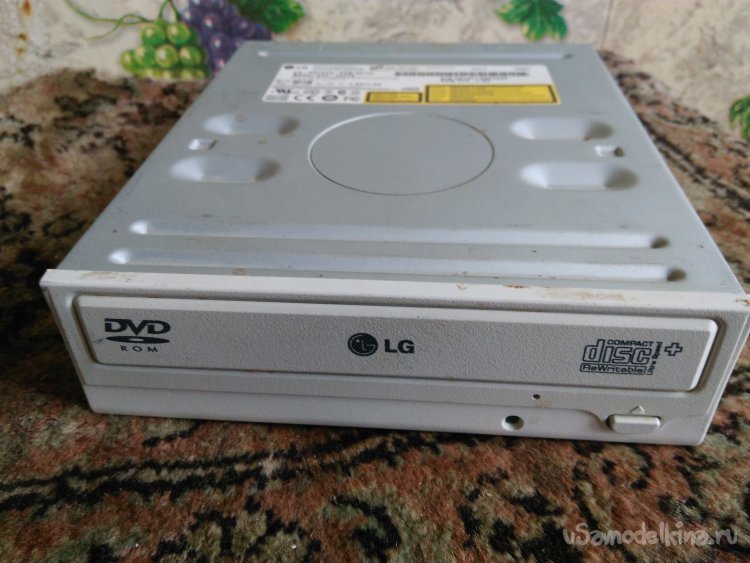

    У каждого из вас наверняка есть старый не использующий или не работающий CD или DWD привод.
    Выбрасывать его не стоит, хочу предложить вам как из старого хлама сделать туристическую мини-печьку.
    По весу она совсем практически и не весит ничего, по габаритам тоже невелика, но вполне справится с например заваривания кофе или чая.
    Ну и работы над ней практически никакой сложной нет.
    Кто-то скажет зачем эти заморочки, сейчас полно на рынке газовых горелок и баллонов для кемпинга. Но не у всех есть средства и возможности.
    А эта мини-печька ничего не стоит по затратам, нужны умелые руки и голова.
    Потребуется только шуруповёрт или дрель, отвертка крестовая, линейка, карандаш и парочка свёрл.

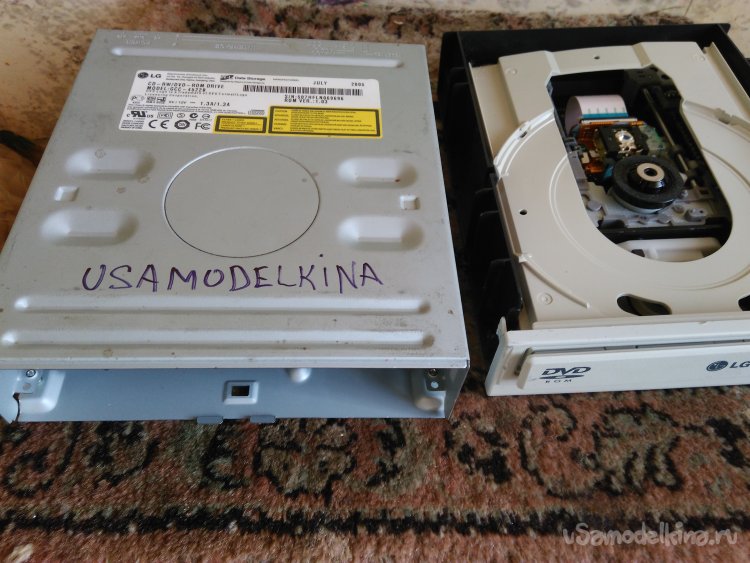

    Для начала разберем корпус и вытащим внутренности. Четыре винта на донышке и придавим три (клипсы) по бокам и снизу с лицевой стороны.
    Винтики отставляем в сторонку, они опять будут нужны для сборки печки.

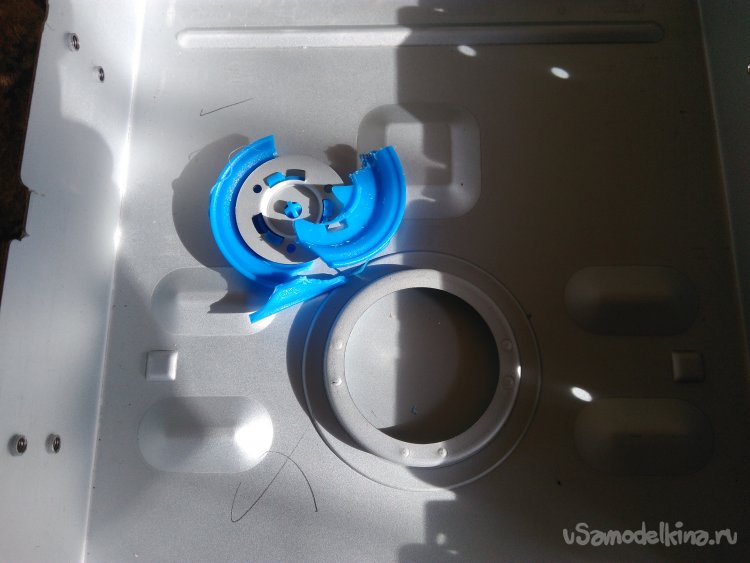

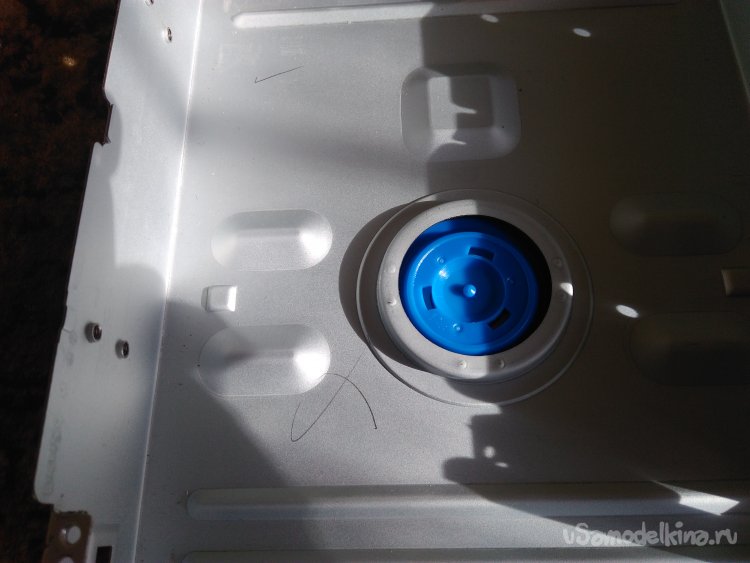

    Затем отверткой или круглогубцами выковыриваем пластиковый прижимной диск из крышки.

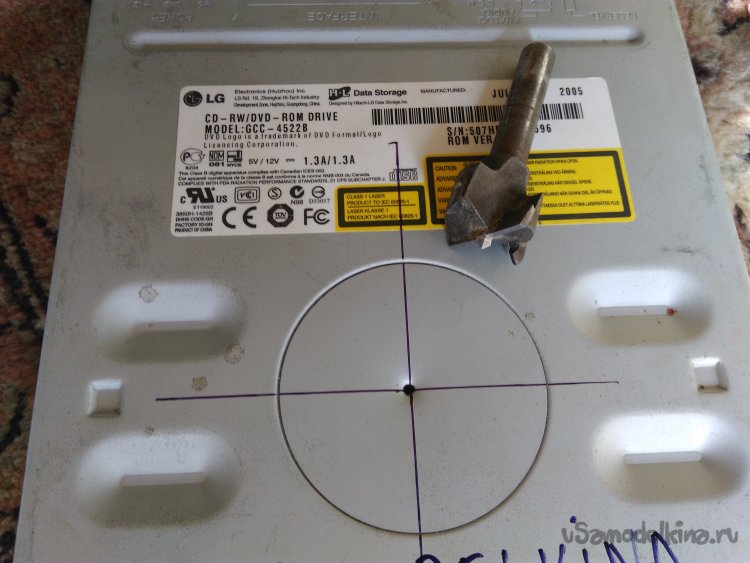

    Теперь на крышке где был прижимной диск (там уже есть четкий круг), расчерчиваем и находим центр, керним-чтоб фреза не убегала.



    У меня нашлась фреза по дереву диаметром 20 мм. но она и метал берет неплохо.

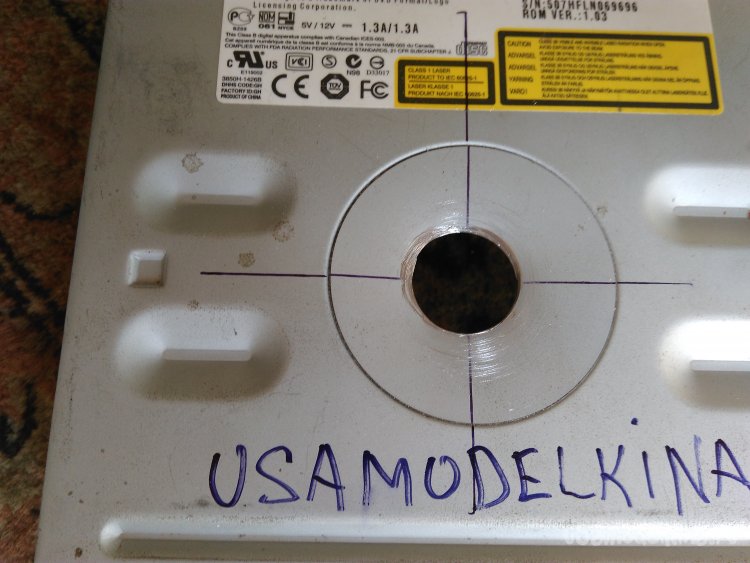

    Просверливаем отверстие по метке.

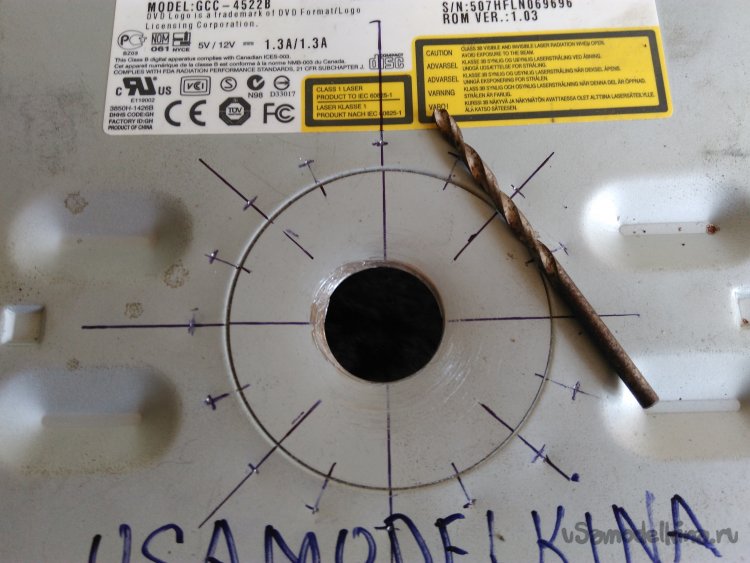

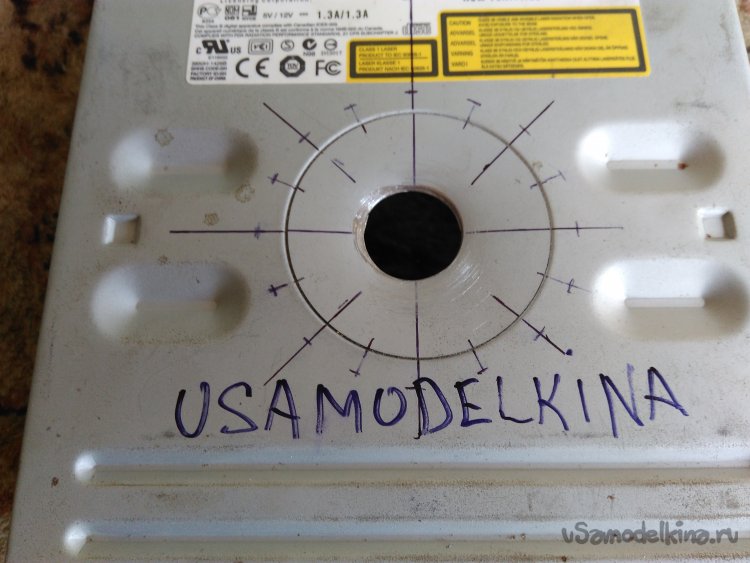

    Дальше я продолжил разделять сектора для меньших отверстий (дополнительная подача воздуха), ну и выглядит как газовая горелка.
    Я отступил от наружного диаметра горелки по 5 мм. вполне достаточно.

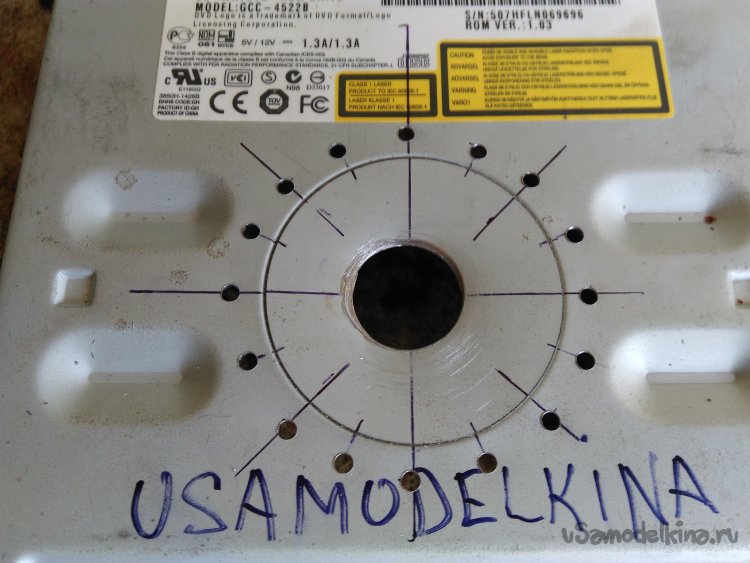

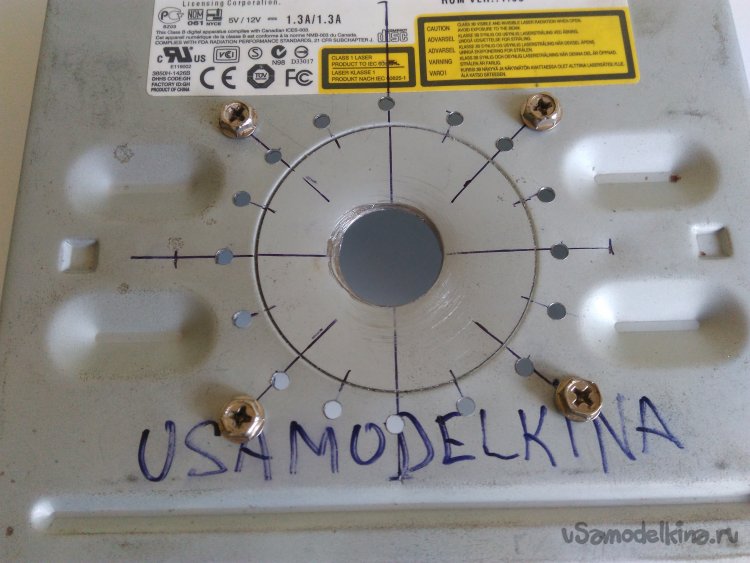

    Накернил, просверлил отверстия. Сверло у меня диаметром три мм. Размер подобран не зря, это еще нам пригодится, опишу ниже.





    Теперь надо добавить воздушную подушку, чтоб пламя от топливной таблетки захватывало большую площадь.
    В четырех точках добавил еще по отверстию, отступив от круга уже по 15 мм.

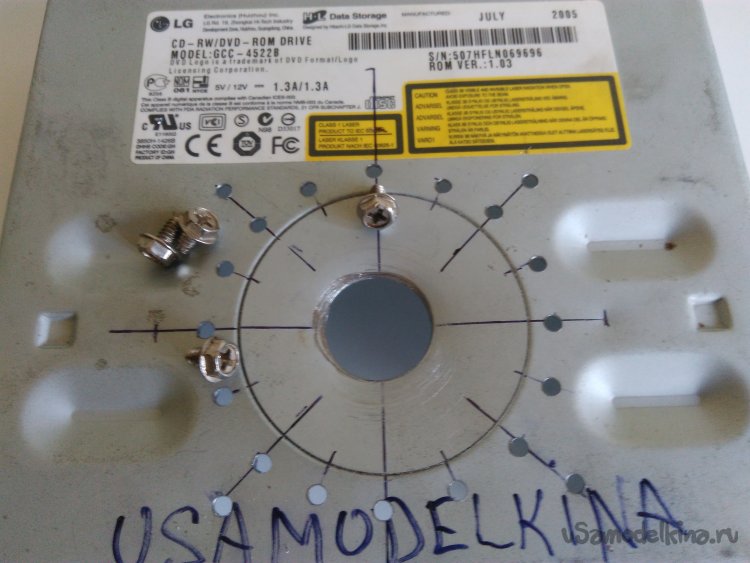

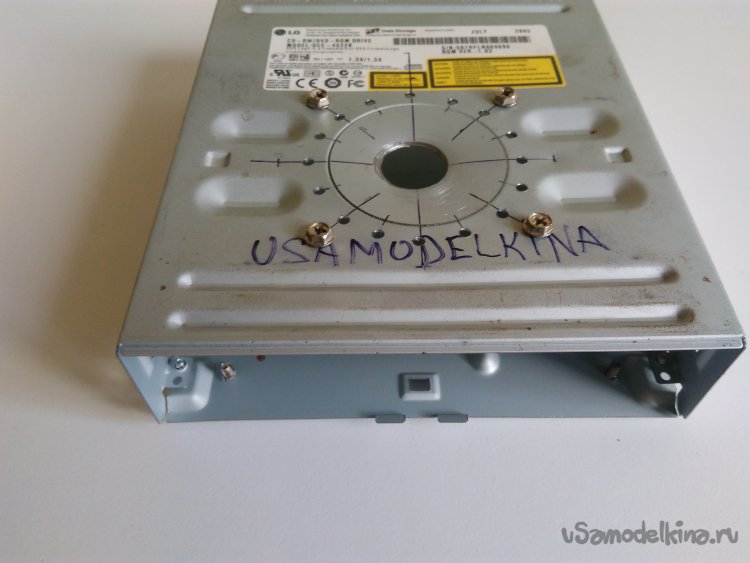

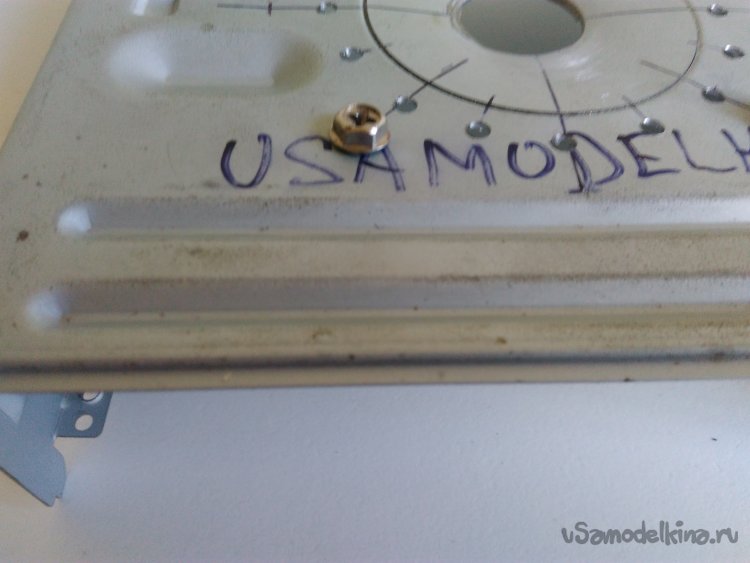

    Как я уже писал, отверстия по 3 мм. этот диаметр отлично подходит для само закручивающихся винтов. Они у меня от задней стенки системного блока компьютера.
    Подходят идеально, вкручиваются надежно. По высоте воздушная подушка получается 5 мм. Это и будет подставкой для посуды.

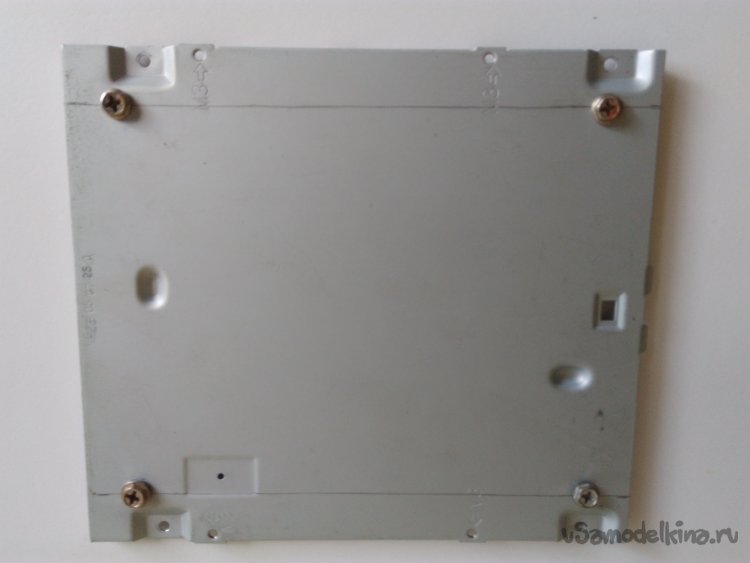

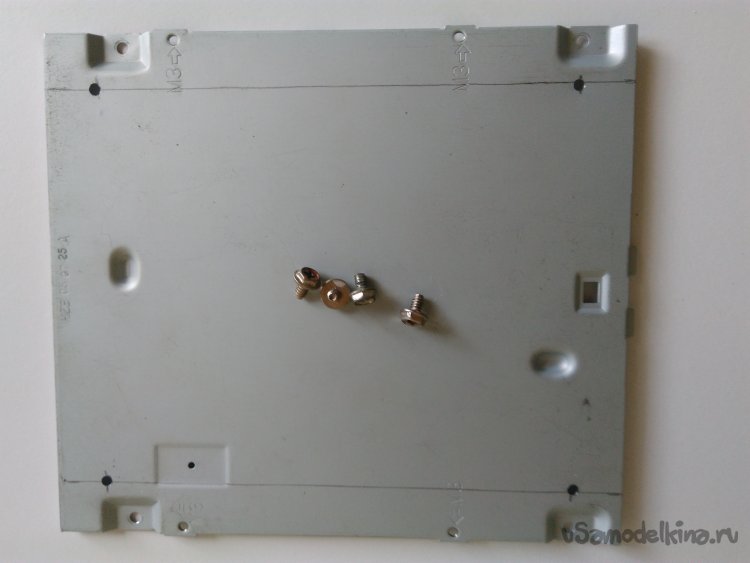

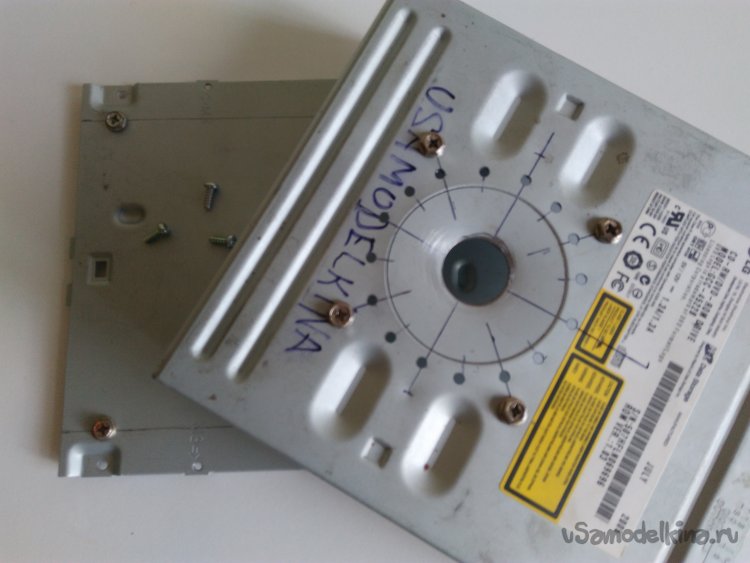

    На донышке я тоже добавил четыре отверстия погоже диаметра и под такие же винты. От краев отступил по 15 мм. Вкрутил винты.
    Они нужны для термо изоляции от поверхности на которой готовите.




    Собираем каркас уже мини-печьки воедино, используя родные винты. Сильно не перетягивайте, чтоб не деформировать донышко печи.
    Донышко должно быть ровным.

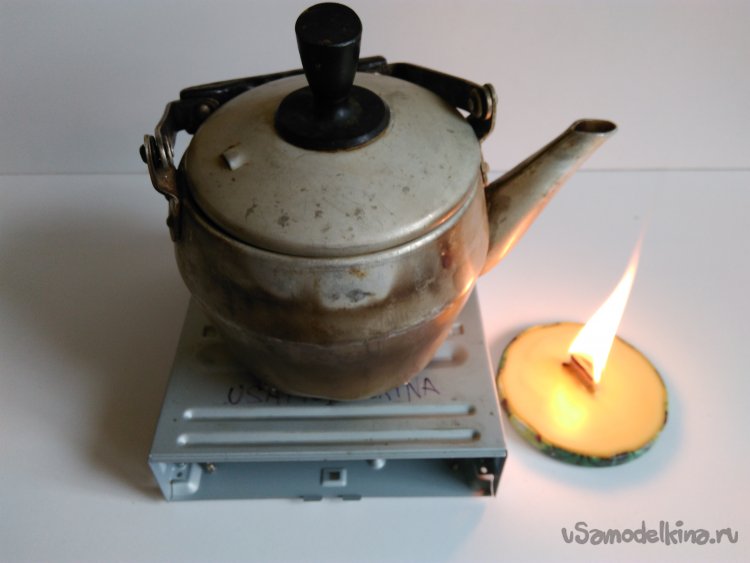

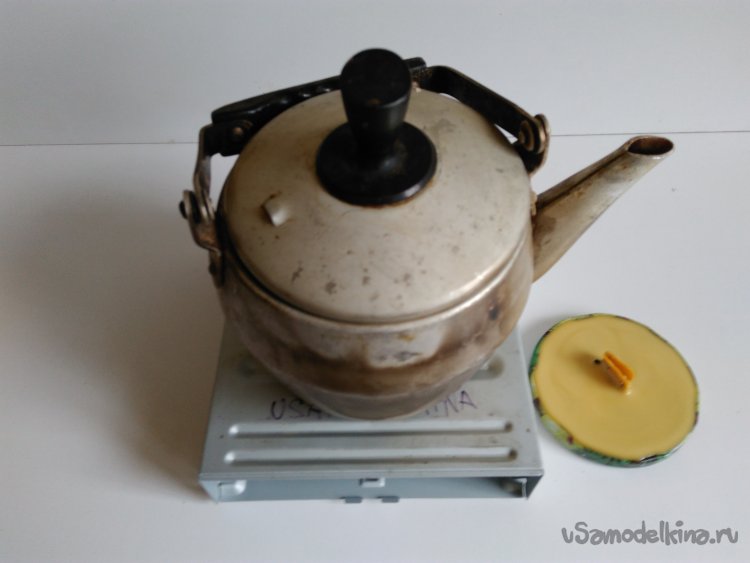

    Ну что, каркас нашей мини-печки готов!
    Займемся топливным элементом.
    Я раньше уже использовал такую самодельную печку. Но у меня было другое топливо для нее.
    Таблетки сухого спирта, ставил одну на другую, хороший был бутерброд.
    Но сейчас все сложнее найти этот источник питания. Нет, если поискать то все можно найти в наше время.

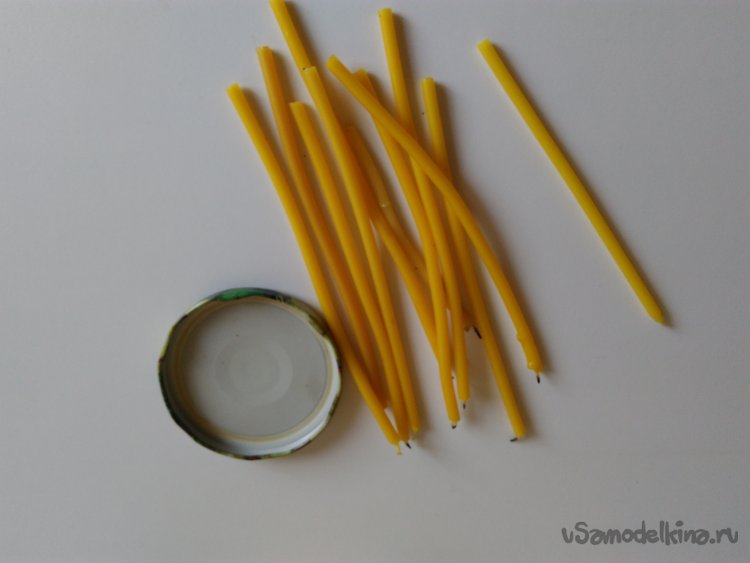

    Я не стал париться и решил заменить спиртовые таблетки вот такими тепловыми шайбами из восковых церковных свечей.
    Воск очень хорошо горит, и дает отличную температуру для закипания воды.



    Для этих шайб я взял обычную, закручивающуюся крышку от банок.

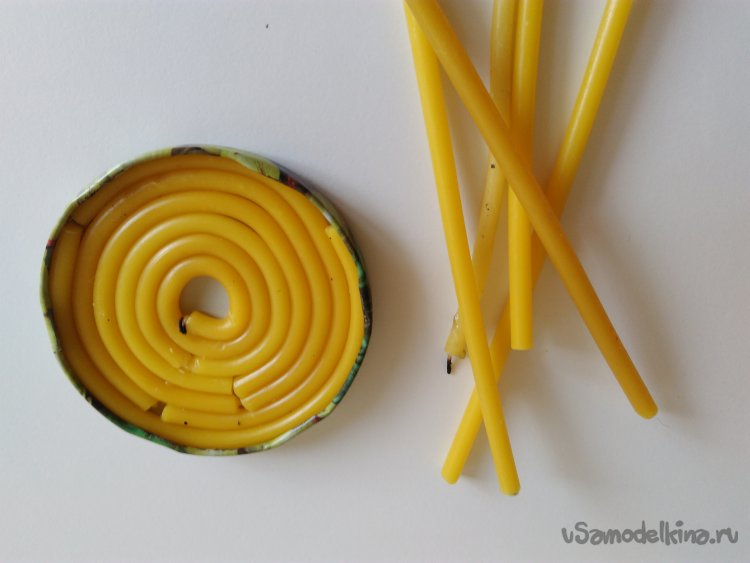

    Сначала немного разогрев свечи, уложил их спирально в крышку. Теплые свечи очень даже пластичные, тут у вас проблем не будет.




    Для фитиля я вырезал из хлопковой ткани две полоски. Шириной 2 см. длинной около 7-8 см.
    Можно нарезать и уже полосы, это зависит от пламени горелки, на ваше усмотрение.

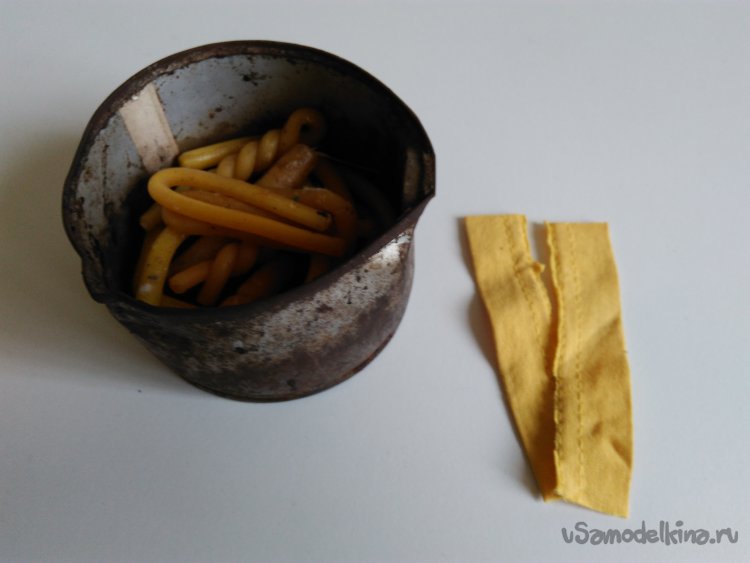

    Разогрел в жестяной банке свечи до жидкого состояния. И хорошо пропитал полоски в жидкости.

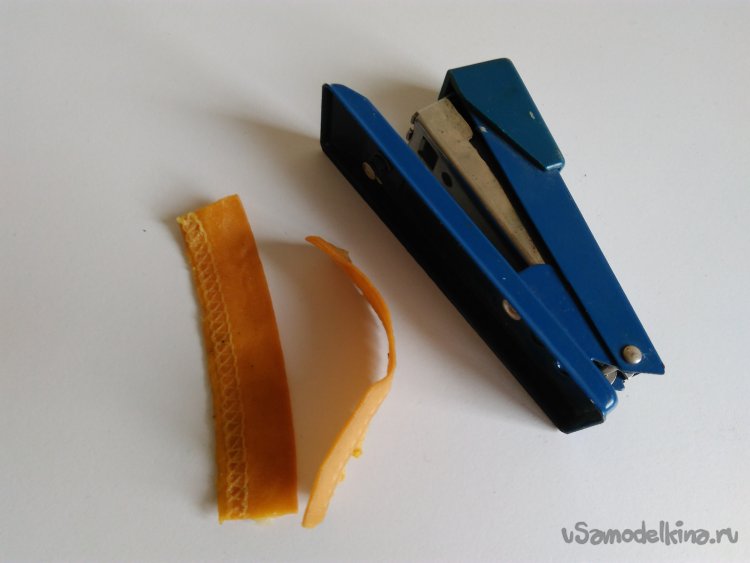

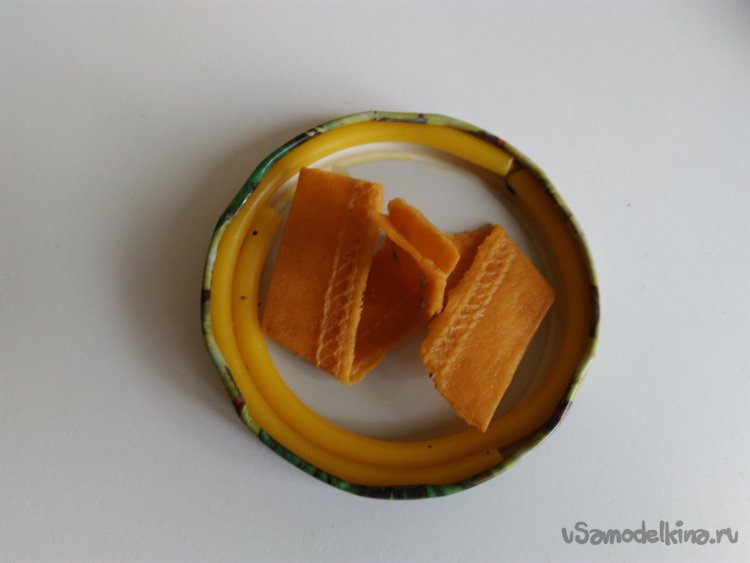

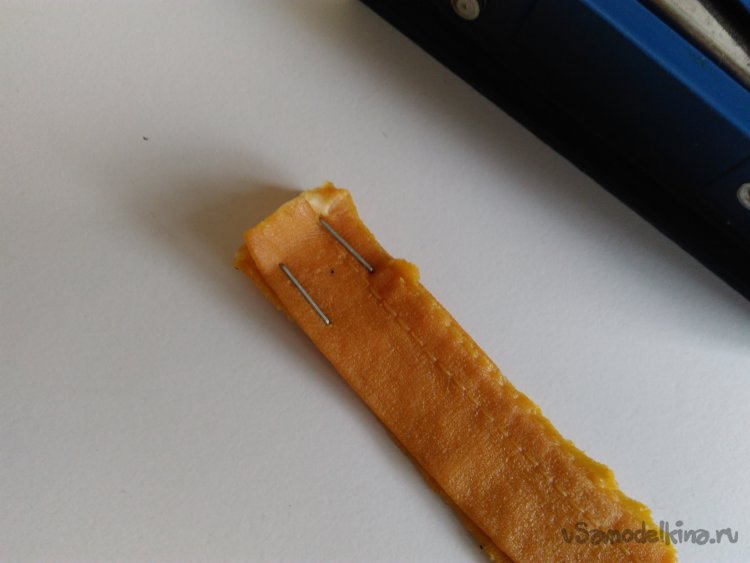

    Фитиль почти готов. Скрепил канцелярским степлером две пропитанные полосы, можно и сшить.




    Теперь оставив где-то полтора сантиметра от края, загибаю другие концы в разные стороны.

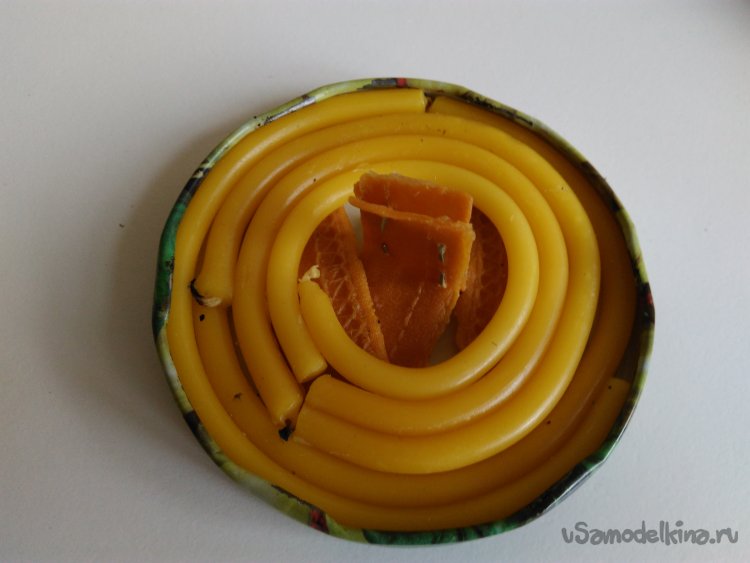

    Улаживаю поочередно остальную спираль из свечей.

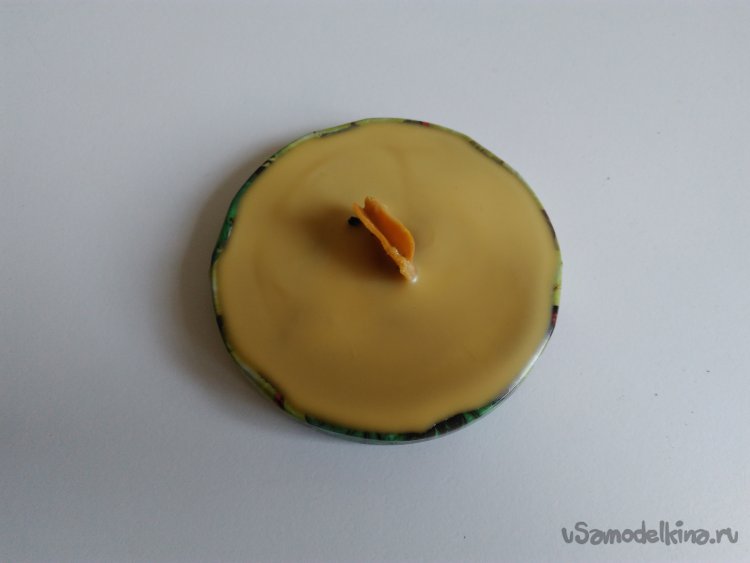

    Разогретым воском заливаю всю шайбу до краев.
    Можно использовать и парафин для заливки.
    Но будьте очень осторожны при нагреве парафина. Пары парафина очень воспламенительные и могут вспыхнуть если передержать на огне.
    Таких топливных шайб можно сделать сколько душе угодно, ну и на поход по количеству.



    Ну теперь завершим мини-печь.

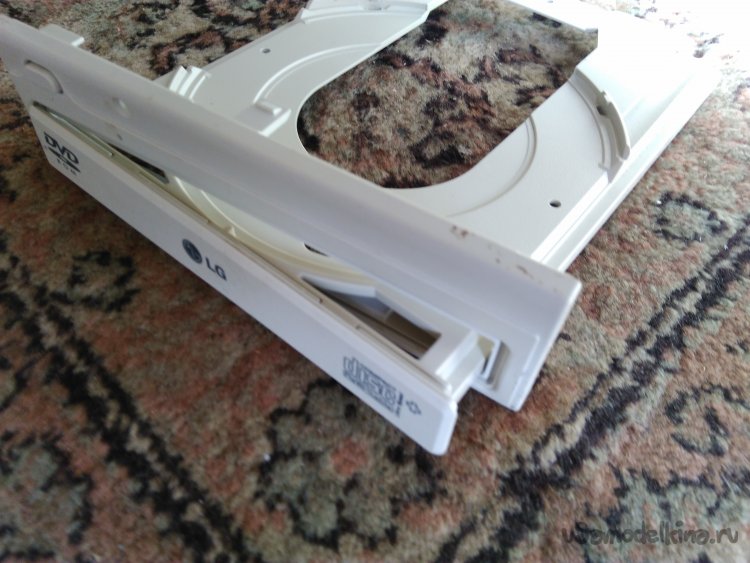

    Из внутренностей что мы достали из CD рома, вытаскиваем каретку для дисков.
    Выходит она очень легко, просто вытягиваем ее.

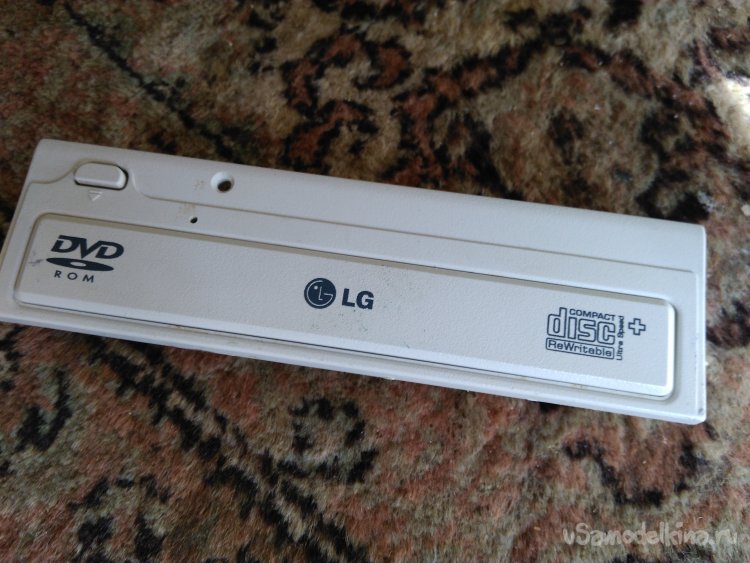

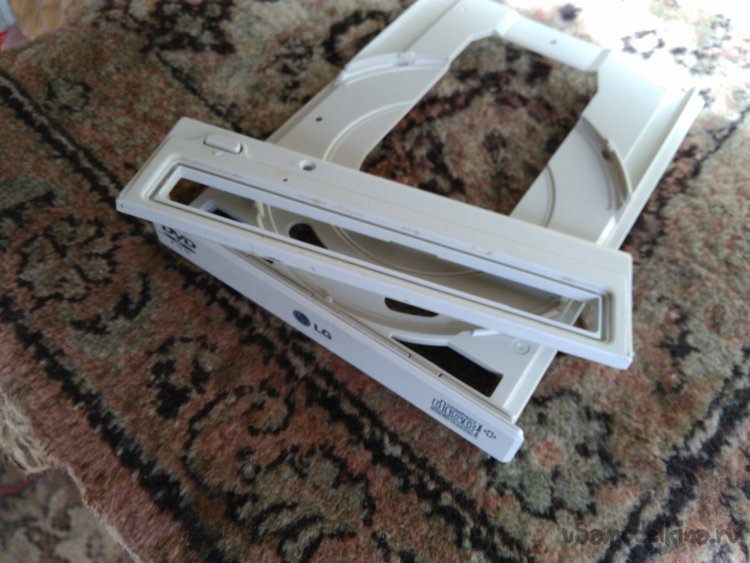

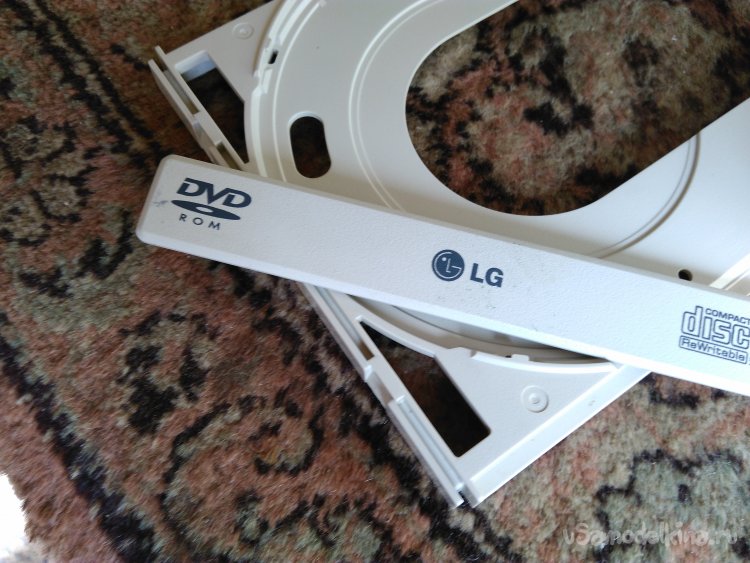

    Снимаем лицевую панель, отстегиваем от клипсов панель CD рома.
    А затем просто пару каплями клея склеиваем обе части в одну панель.

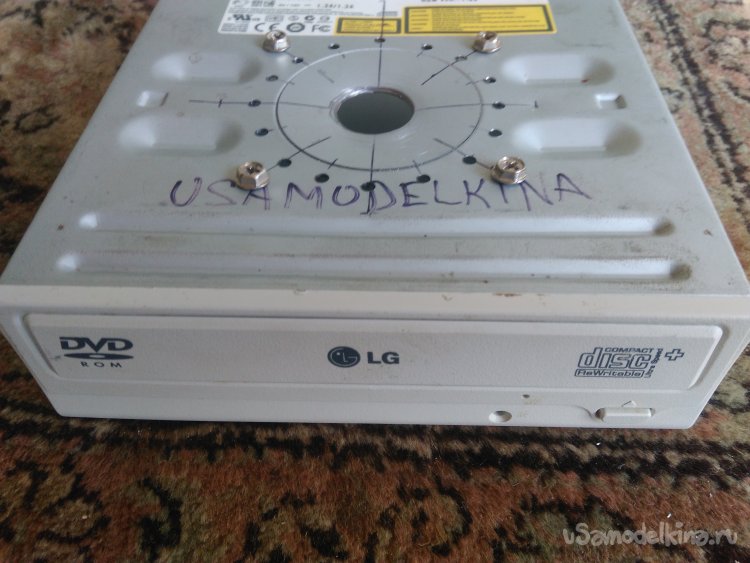

    Защелкиваем на родное место панель. Нижнею клипсу можно отрезать, так легче будет снимать и надевать панель.
    Так у нас получится односторонний контейнер, где можно хранить топливные шайбы, зажигалку и тд.






    Всем удачи!
