Встала задача по заливке армапояся. Нужно погнуть арматуру 6 мм в квадраты. Делать руками на тисках можно, но это не наш метод! Необходима приспособа, которая упростит нам жизнь!
Видео
Фото
Как обычно, кто не хочет смотреть видео, смотрим и читаем дальше.
Необходимые материалы
- Любой большой подшипник. В моем случае это 210й
- 206-306 подшипники - 4-5 штук
- Полоса 4*40 - 20 см
- Кругляк 8мм - 50 см
- Кругляк или болт 12-14 - 5 см
- Уголок 35-50й - 10-15 см
- Упорная шайба
- Сварочный аппарат
- Болгарка
Порядок изготовления

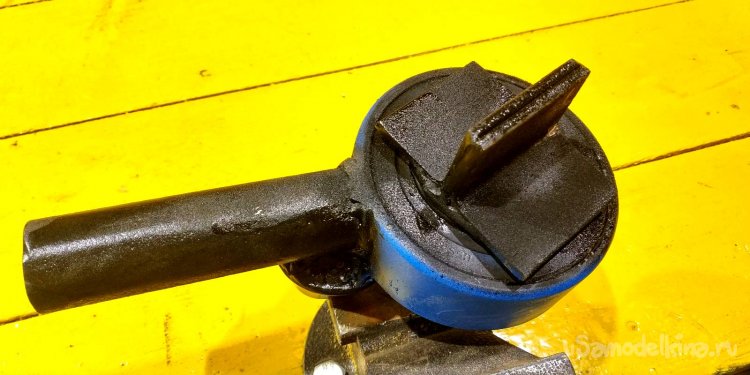

В основе самоделки лежит 210 подшипник, который мне достался по случаю. Внутренний диаметр у него 50, поэтому я использовал для щечек полосу 4*40 длиной 80 мм. Толщина подшипника 40мм. Поэтому сварил буквой П щечки и основание и запихнул внутрь подшипника.
Далее я нарезал пруток 8мм также длиной по 80мм и сделал усиление щечек, приварив по бокам. Как раз влезло по три прутка.

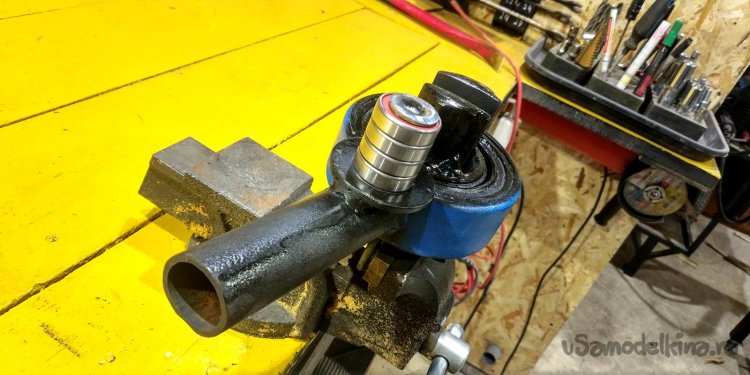

В качестве держателя я взял 2 спаренных уголка на 45 и приварил их к основанию.
Для рукояти я решил использовать трубу на 30. У меня был кусочек. А в трубу я уже буду вставлять нужный мне рычаг. Т.к. для хранения удобна компактная версия станочка.

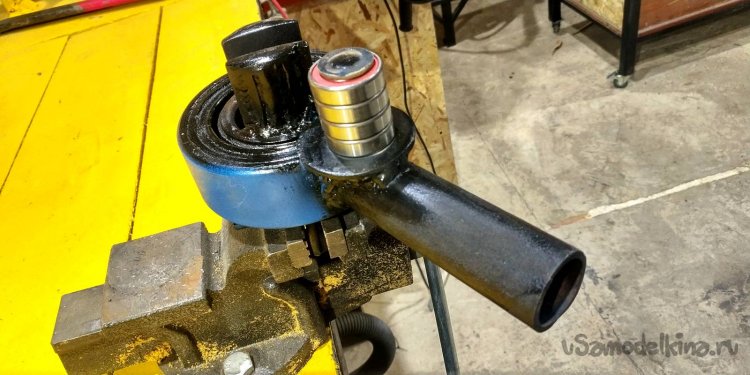

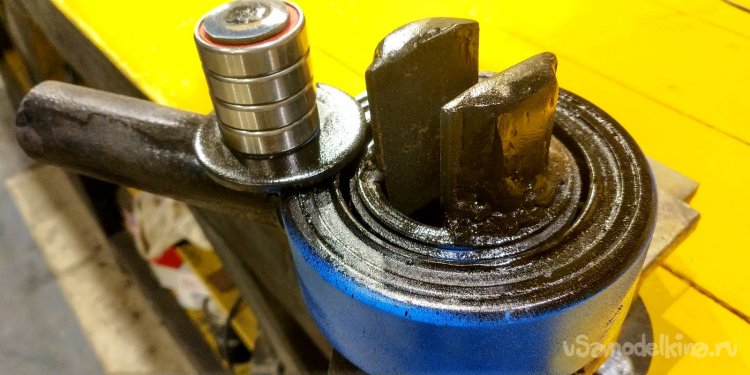

Последним шагом я вварил кругляк 14мм длиной 5см на ручку. Хорошо обварил. На этот кругляк очень хорошо подошли 306е подшипники в количестве 4 штук. Под подшипники я вварил усиленную шайбу на 20 (у меня такая как раз была). Можно взять что-то поменьше. Шайба нужна, чтобы подшипники ровно встали и не перекашивались. Затем сверху отрезаем кругляк прямо под высоту подшипника и ввариваем маленькую шайбу, чтобы подшипники плотно зафиксировать.
Как видно по видео, одной рукой и при таком рычаге я легко гну 6ю арматуру. И как раз легкость достигается именно из-за наличия маленьких подшипников в упоре. Без них было бы лишнее трение, которое увеличило бы усилие при работе со станком.
PS. Все это добро приварено напрямую к подшипнику. Сколько продержится, столько и продержится. Но, думаю, для изготовления армапояса более чем достаточно будет. Варил я полуавтоматом и проварил очень-очень хорошо!
