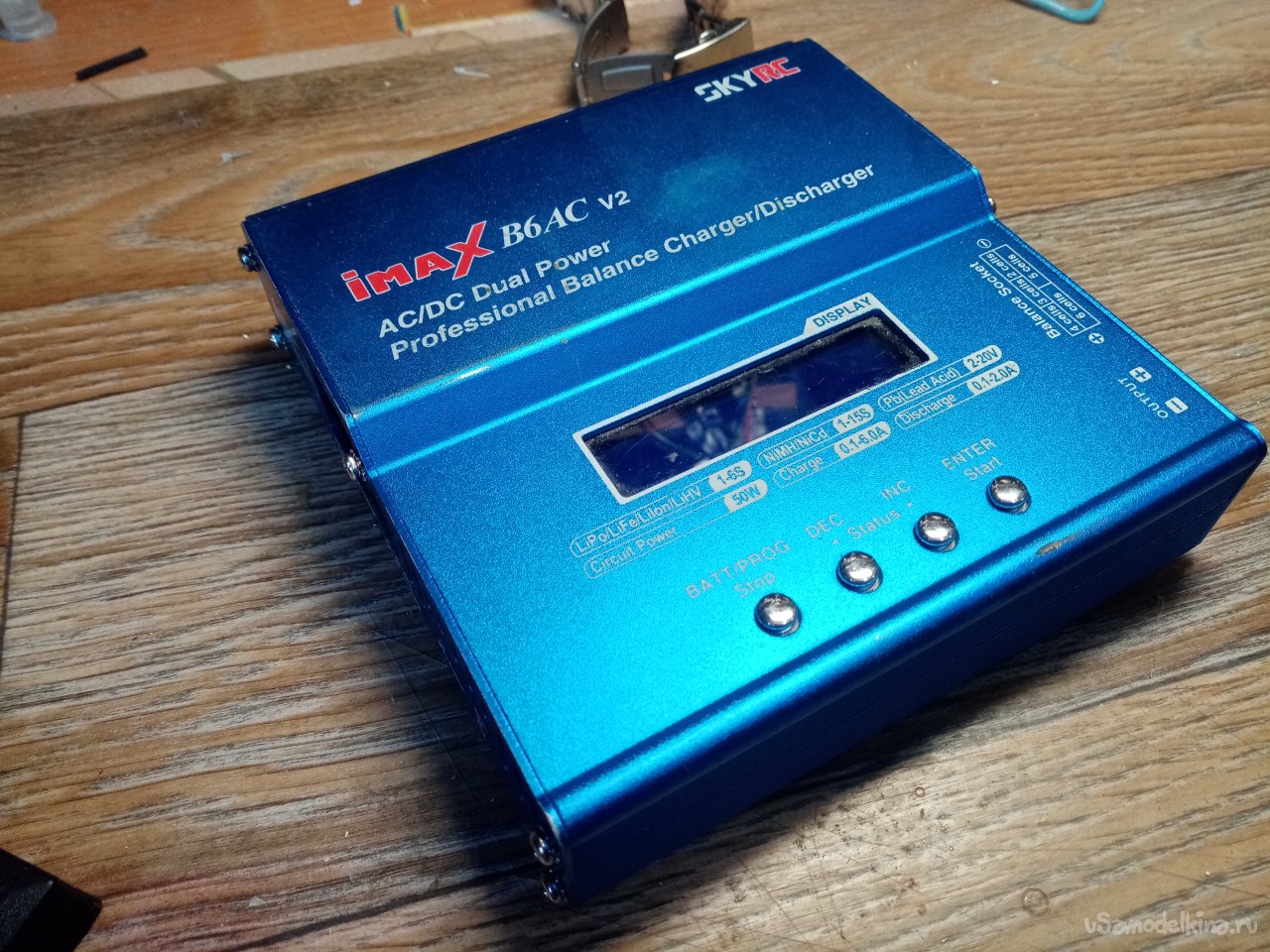

Некоторое время назад в зарядном устройстве выгорел блок питания.
Вытащил из корпуса и выбросил, чтобы не вонял горелой изоляцией. От внешнего источника питания которое я незамедлительно купил, он бодро работал.
Ссылочка для тех кто интересуется.

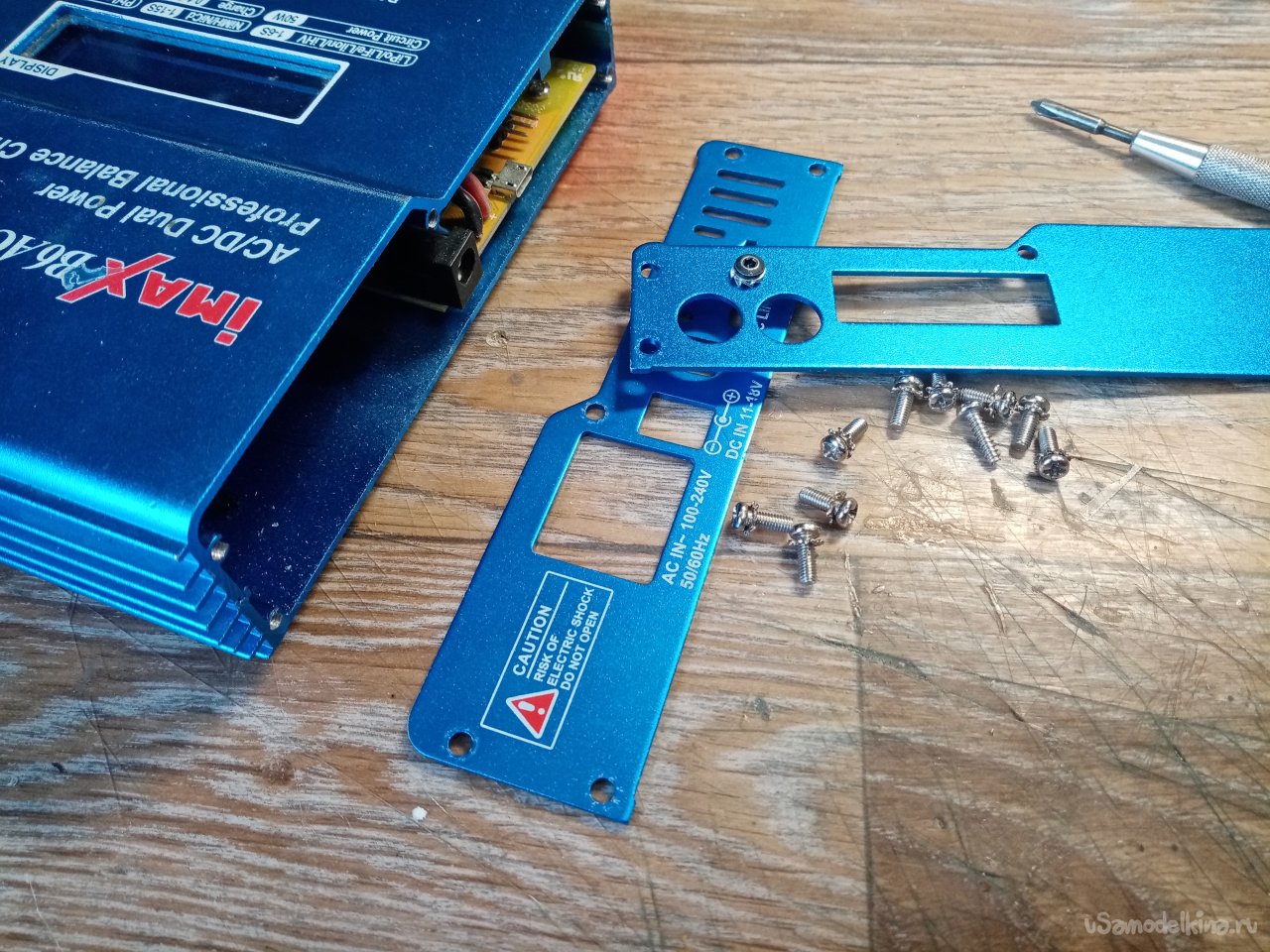

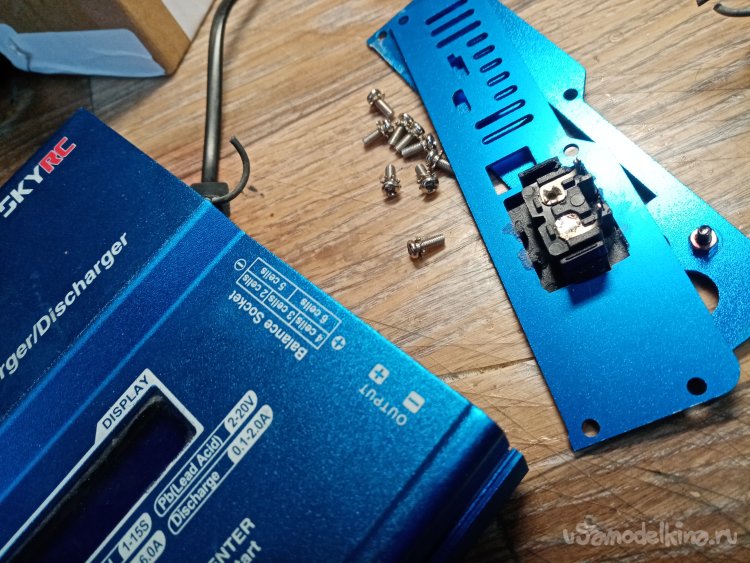

Но пустой объем корпуса простаивал. И собирать каждый раз схему хлопотно. Примеряв на глаз габариты купленного зарядного устройства, решил установить его внутрь корпуса. Есть идея, нужно делать. Снимаю боковые стенки корпуса.
Внешний кабель буду делать съемным. Нашёл хороший разъём в своем бардаке.

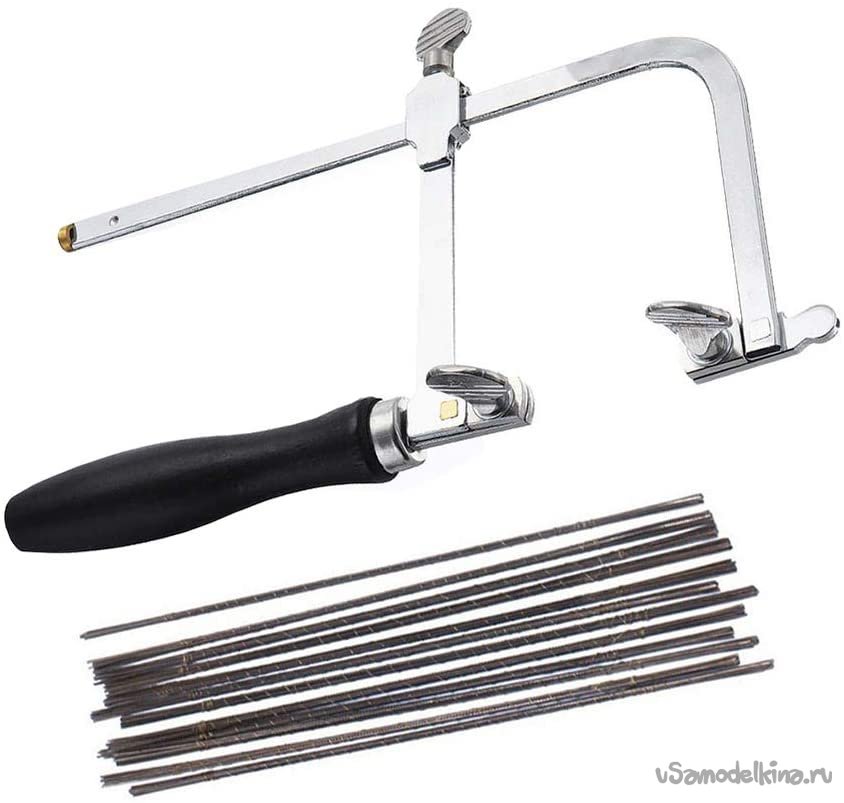

Просверливаю отверстие в боковой стенке для протаскивания пилки ювелирного лобзика и бодро выпиливаю нужное посадочное место пилкой по металлу.

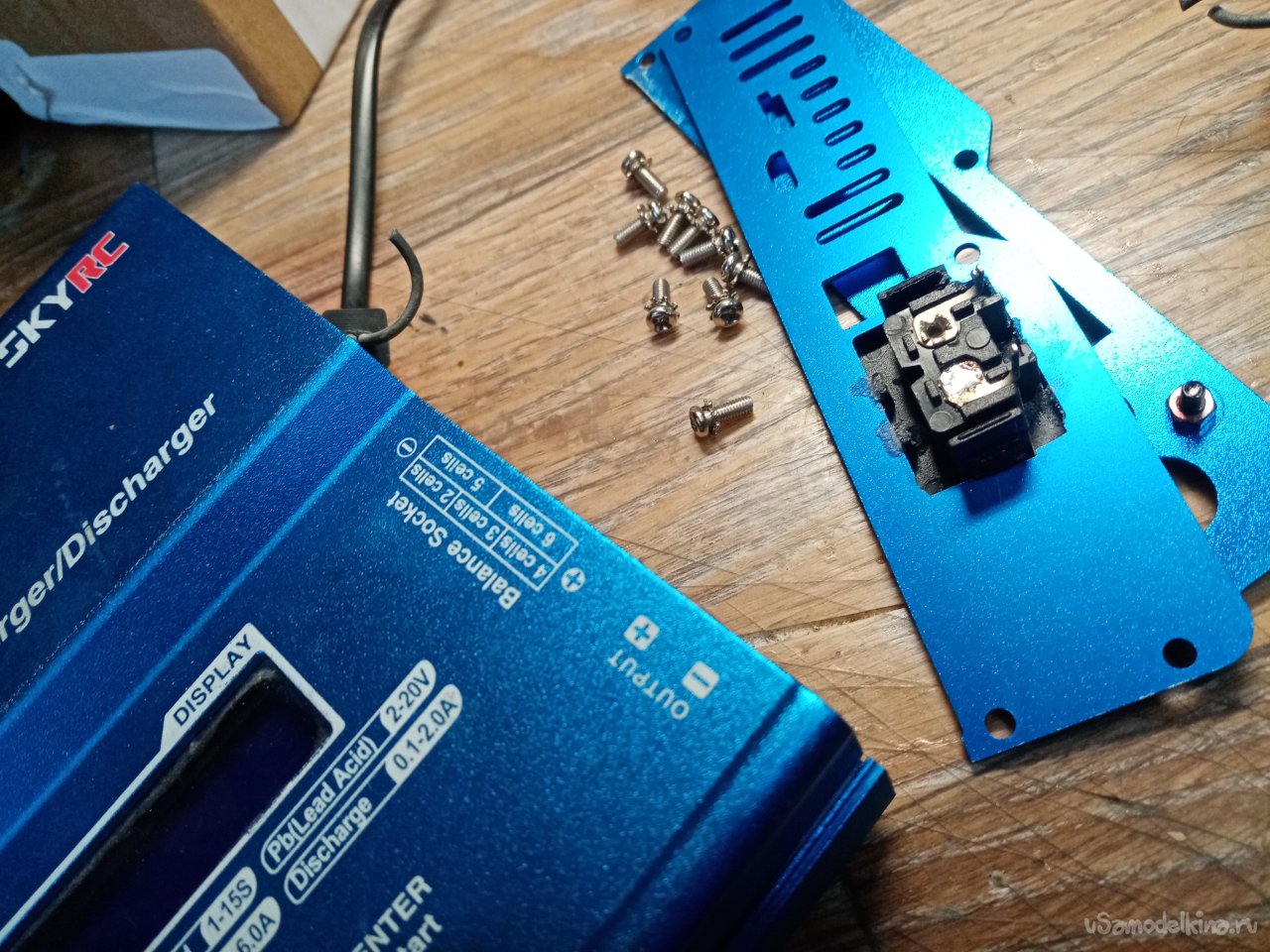

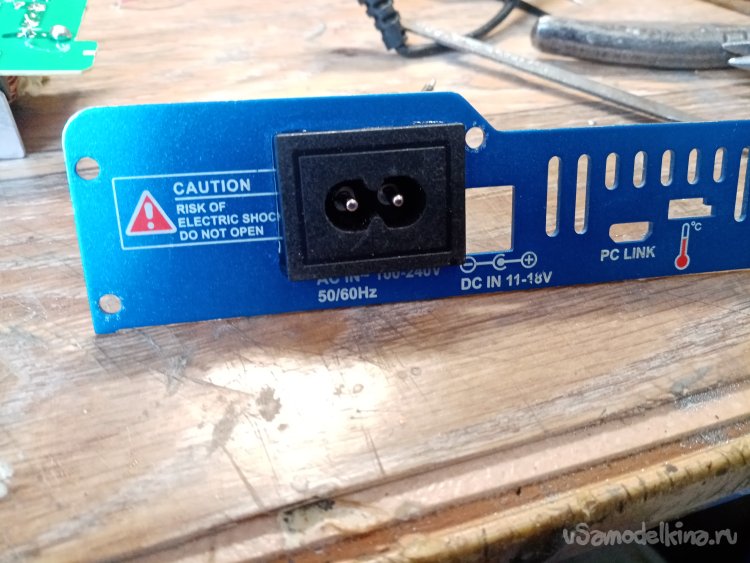

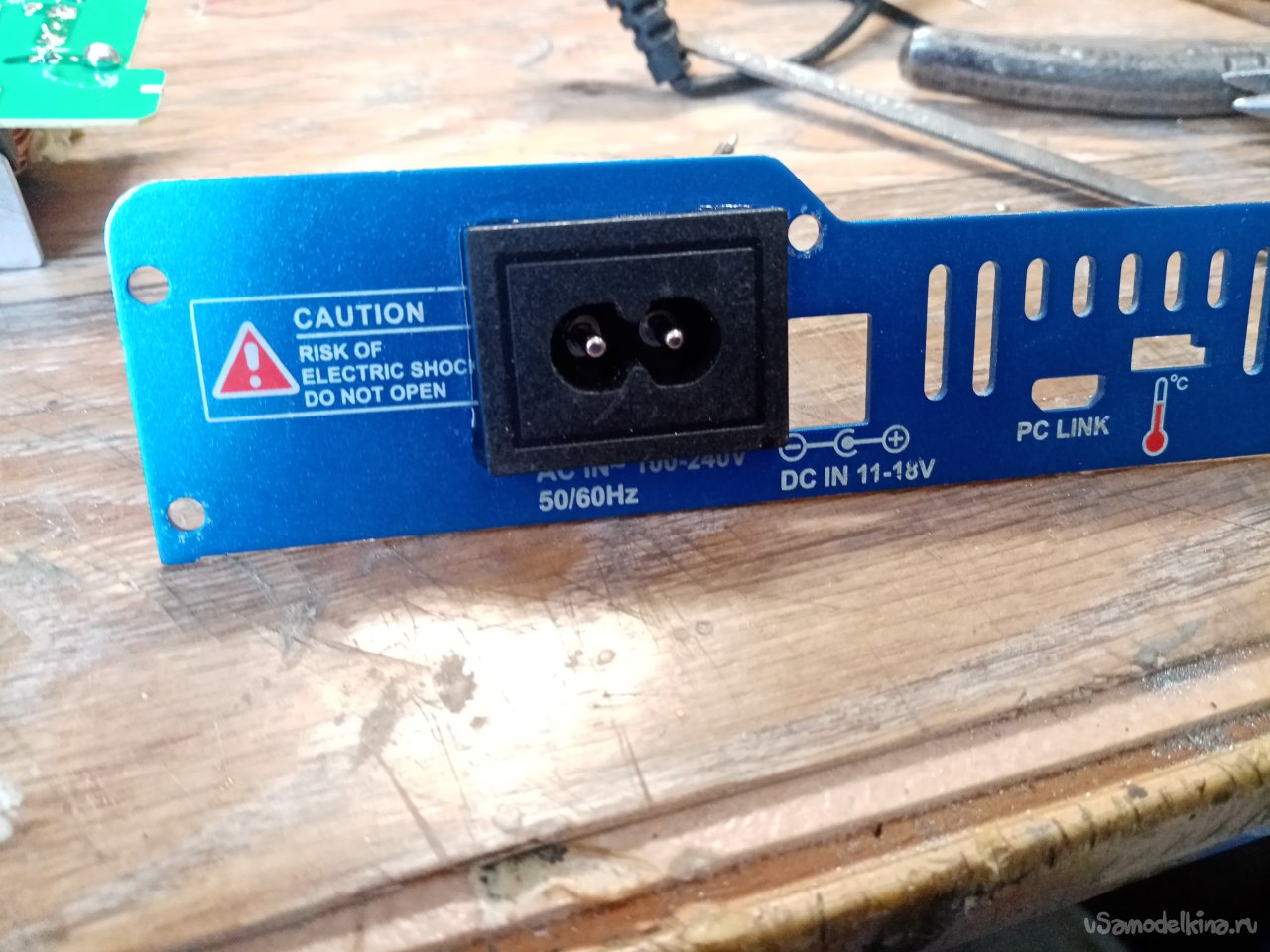

Немного поправляю края надфилем и защелкиваю в отверстии разъем питания.

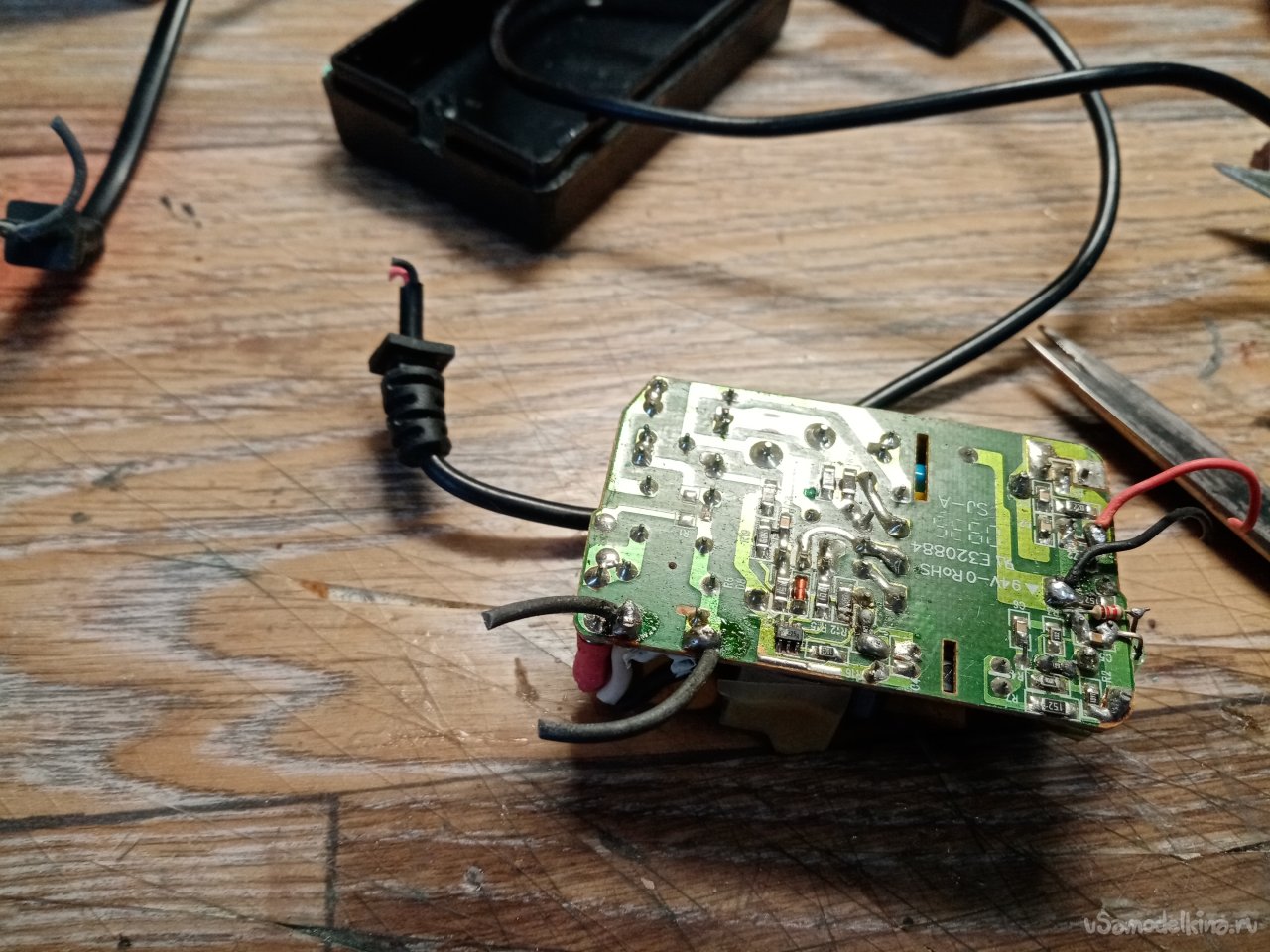

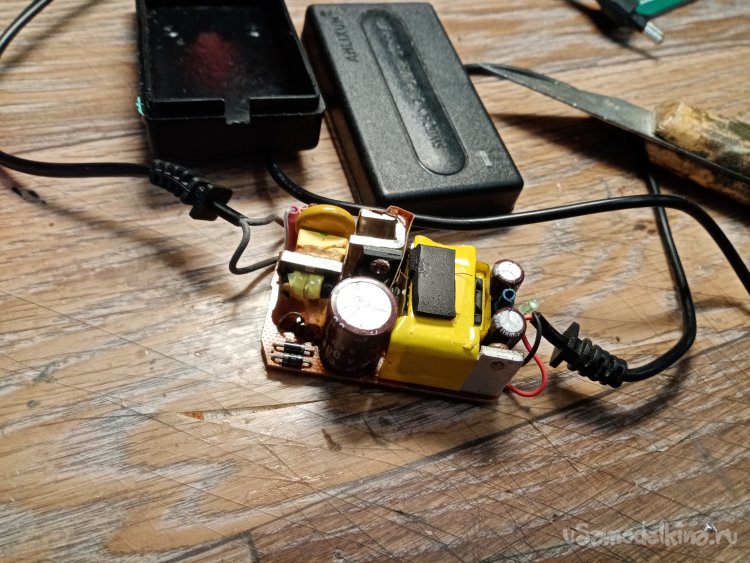

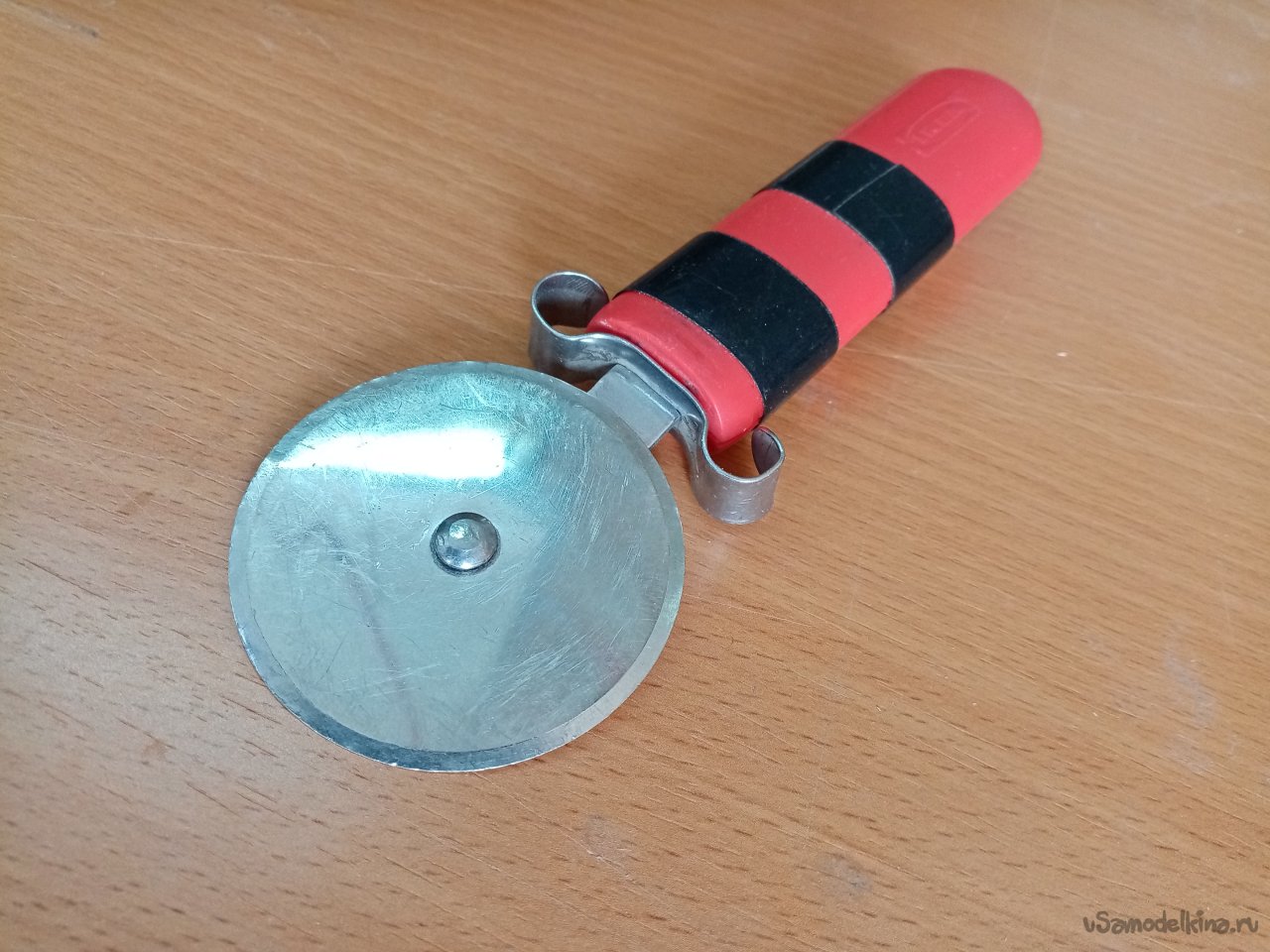

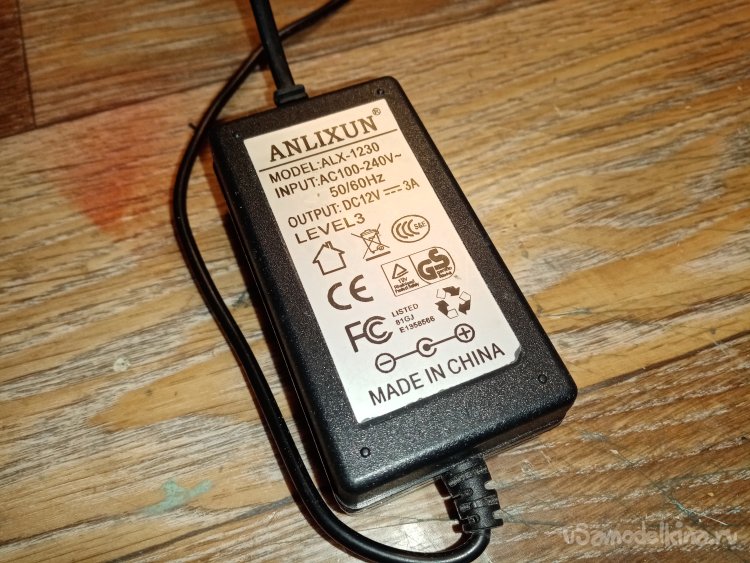

Нужно извлечь плату из корпуса блока. В бой вступает великий размыкатель девайсов. Изготовленный из ножа для пиццы. Блок давит до 3 ампер. Вполне достаточно для работы зарядника.

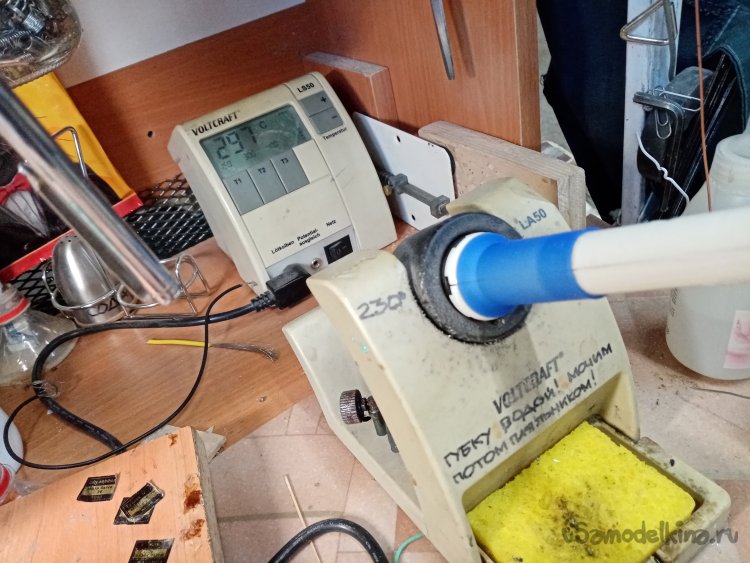

Нужно перепаять провода по месту. Паяльник готов к использованию ставлю температуру на 300 градусов. Нужно работать быстро и мощно. Есть в запасе нормальный припой с канифолью внутри.
На всякий случай прикинул расположение схемы внутри корпуса. Нормально, все входит.
Из коробочки извлекаю провод подходящего диаметра. Можно резать и паялить. Стараюсь провода сделать покороче. Чтобы внутри не болтались.

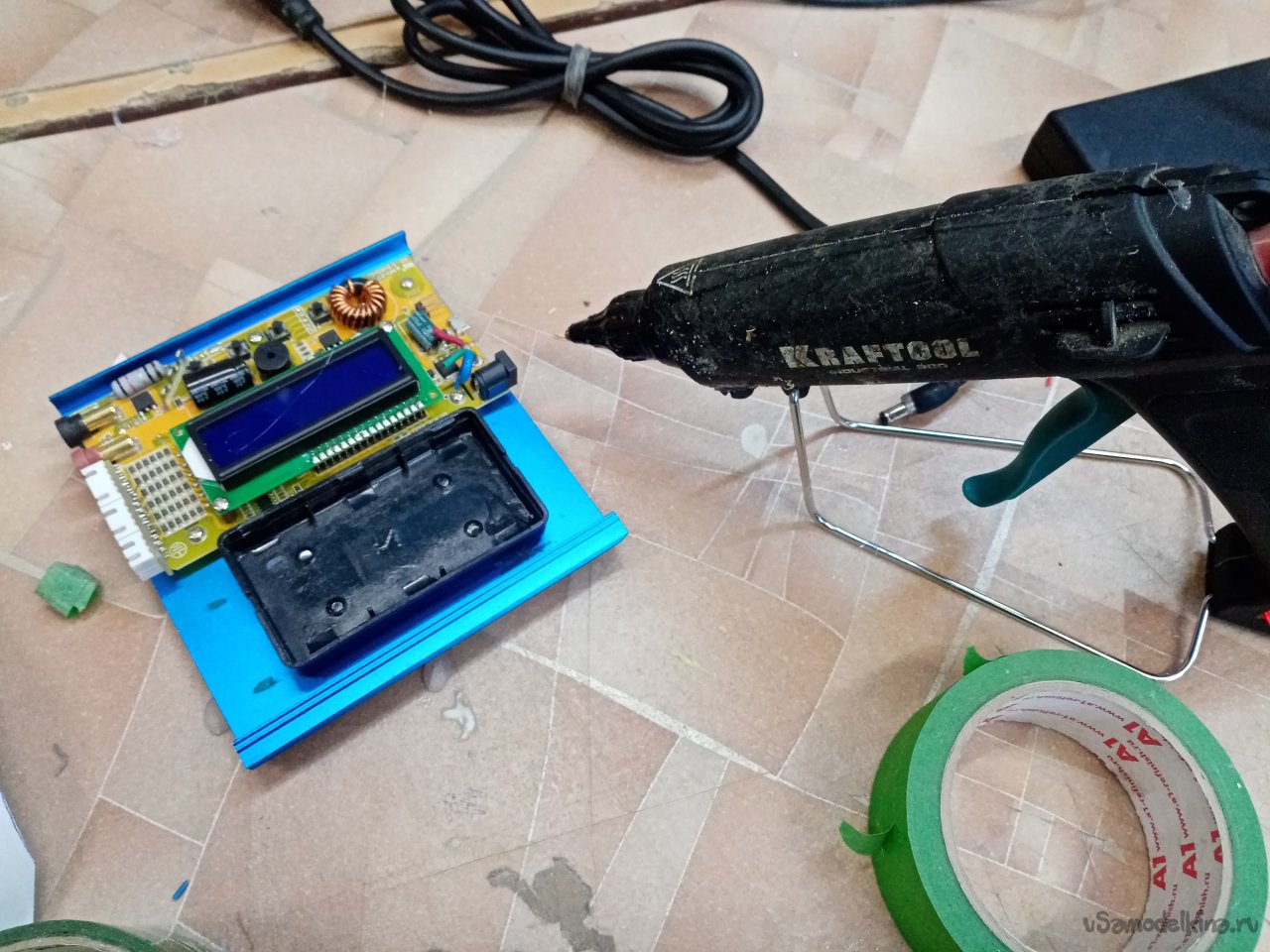

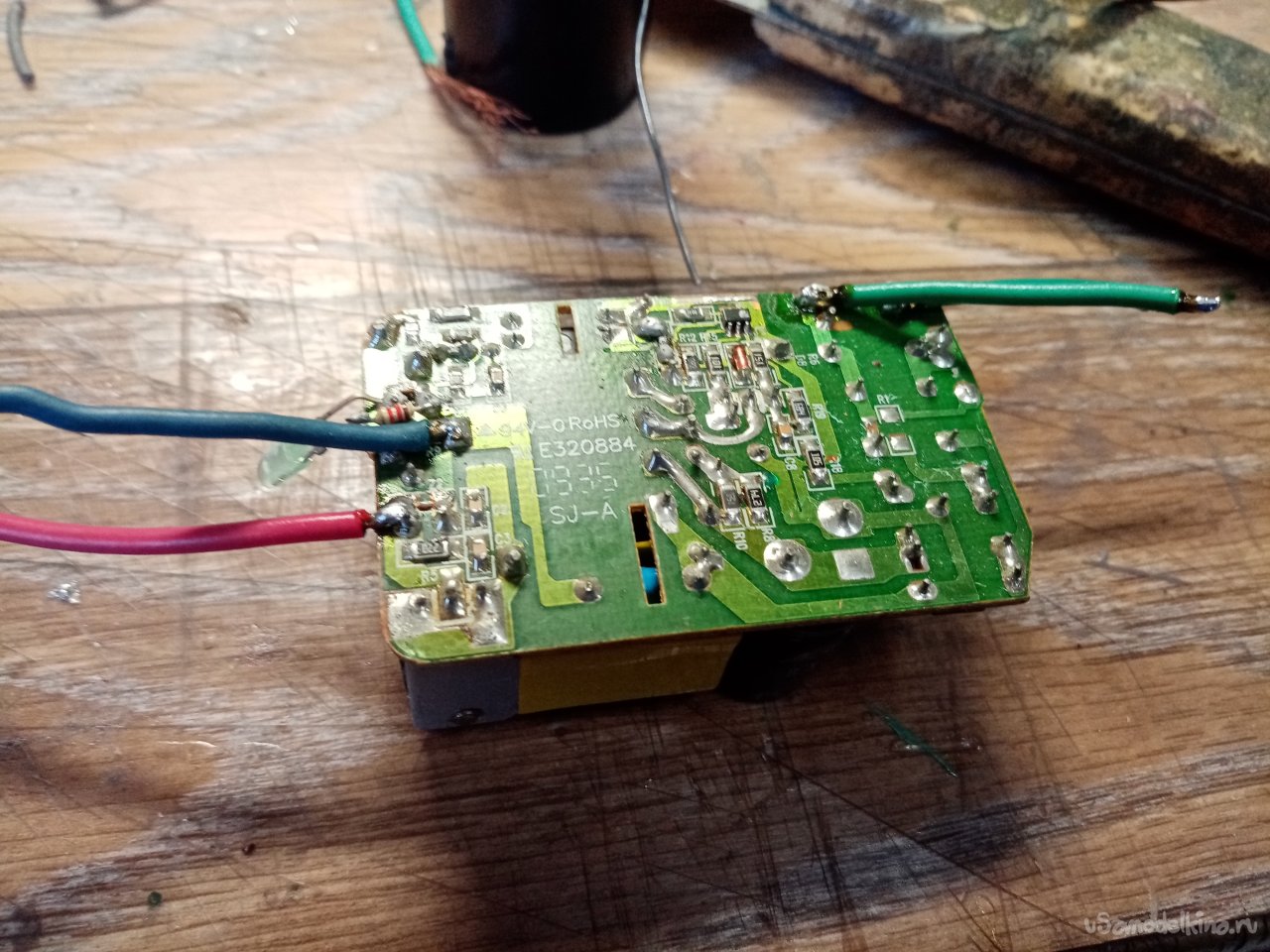

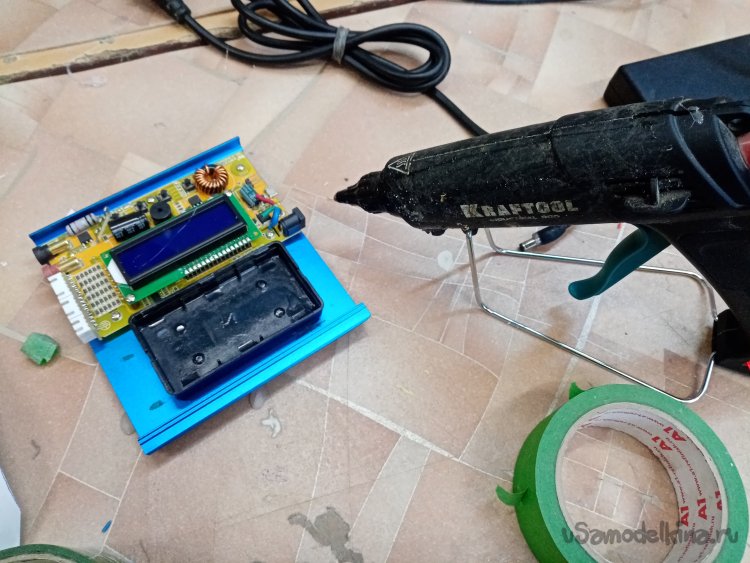

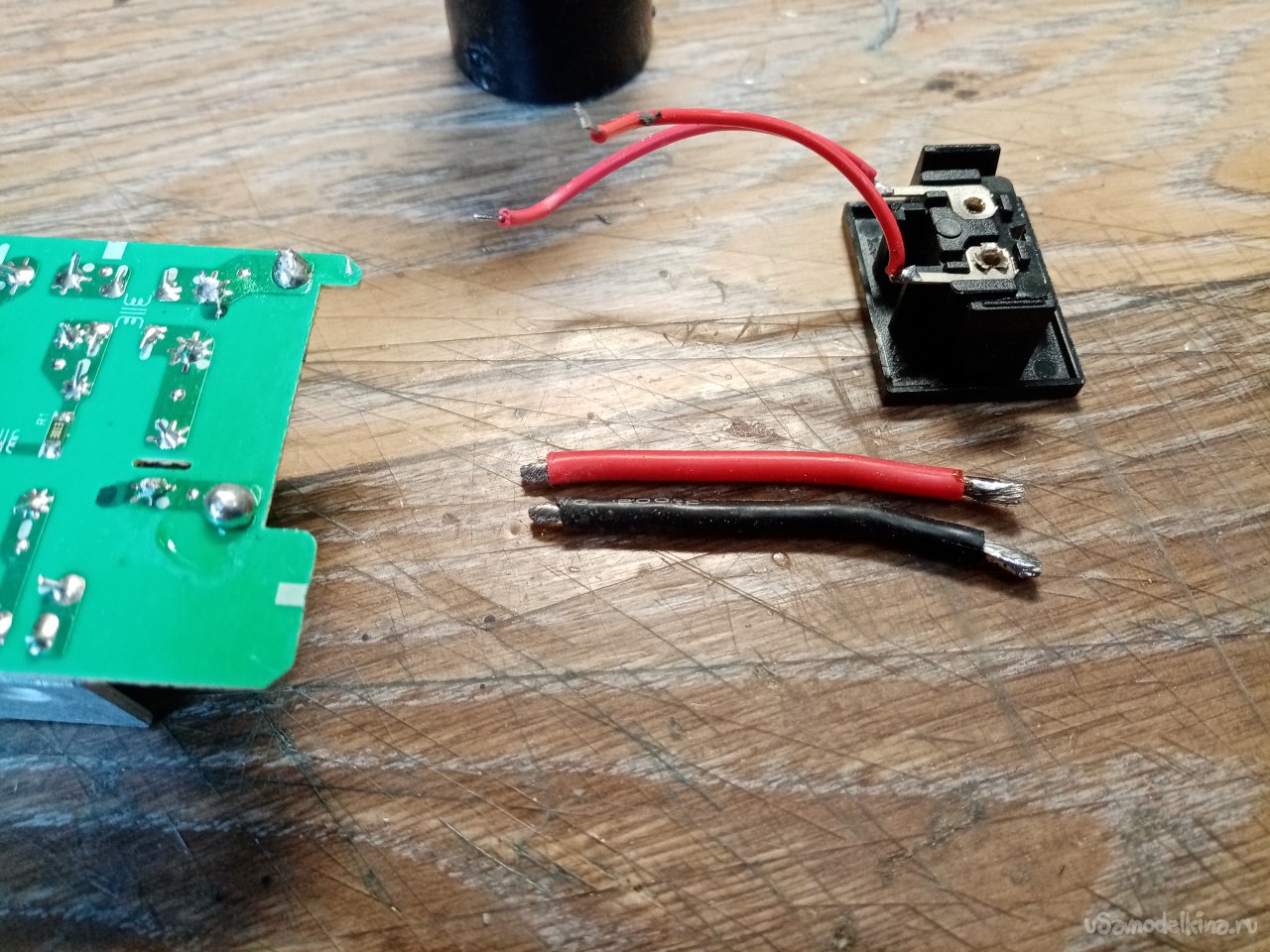

Припаяны проводульки концы залужены. Внутри корпуса приклеиваю пластик с блока. В этой половине есть защелки которые держат схему.

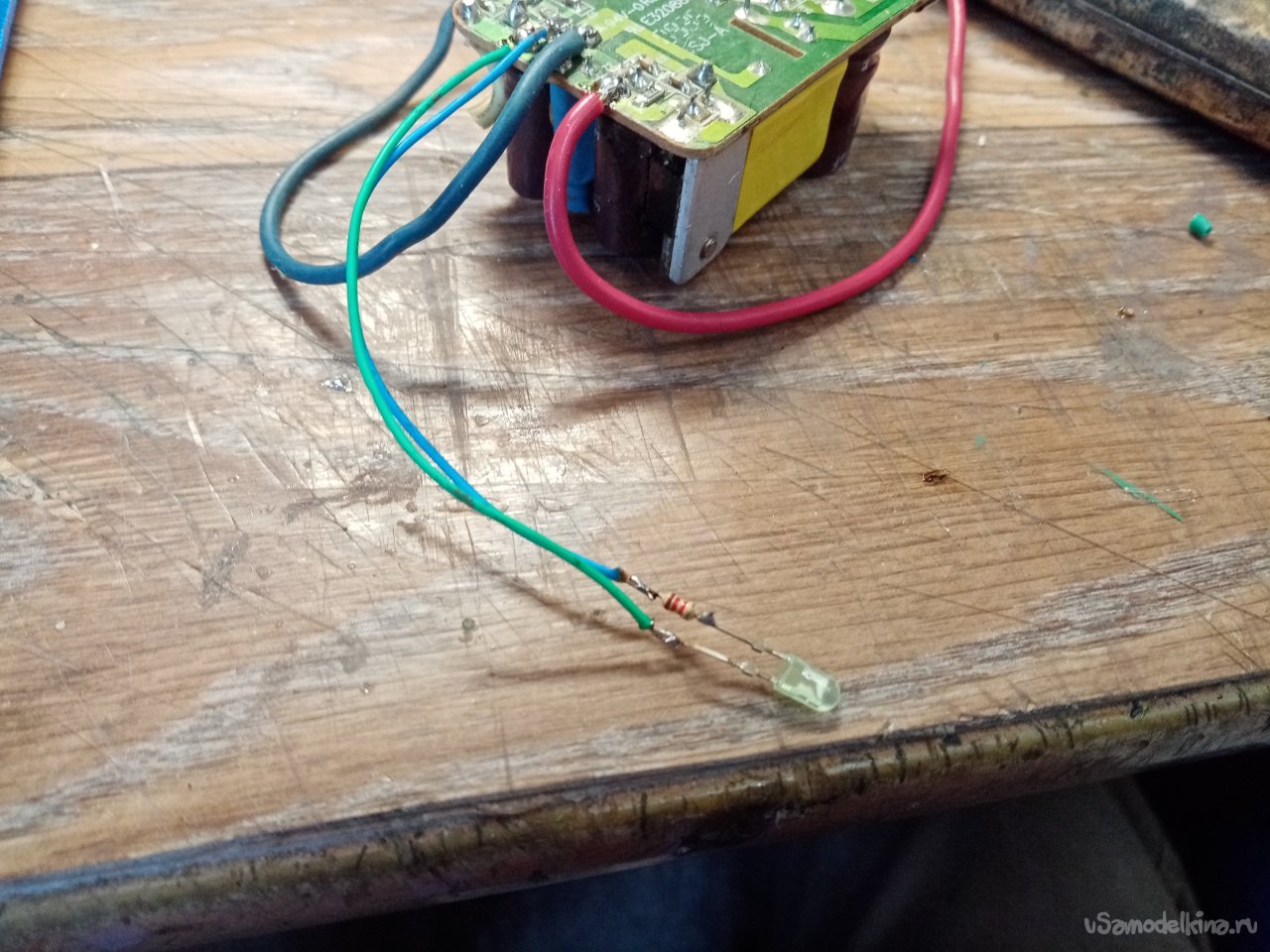

Светодиодик мне тоже нужен. Красиво светит. Удлиняю провода на него.

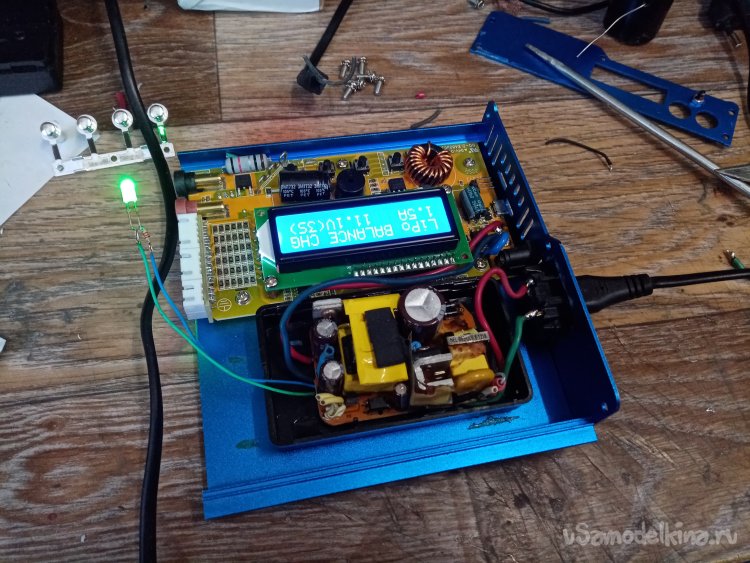

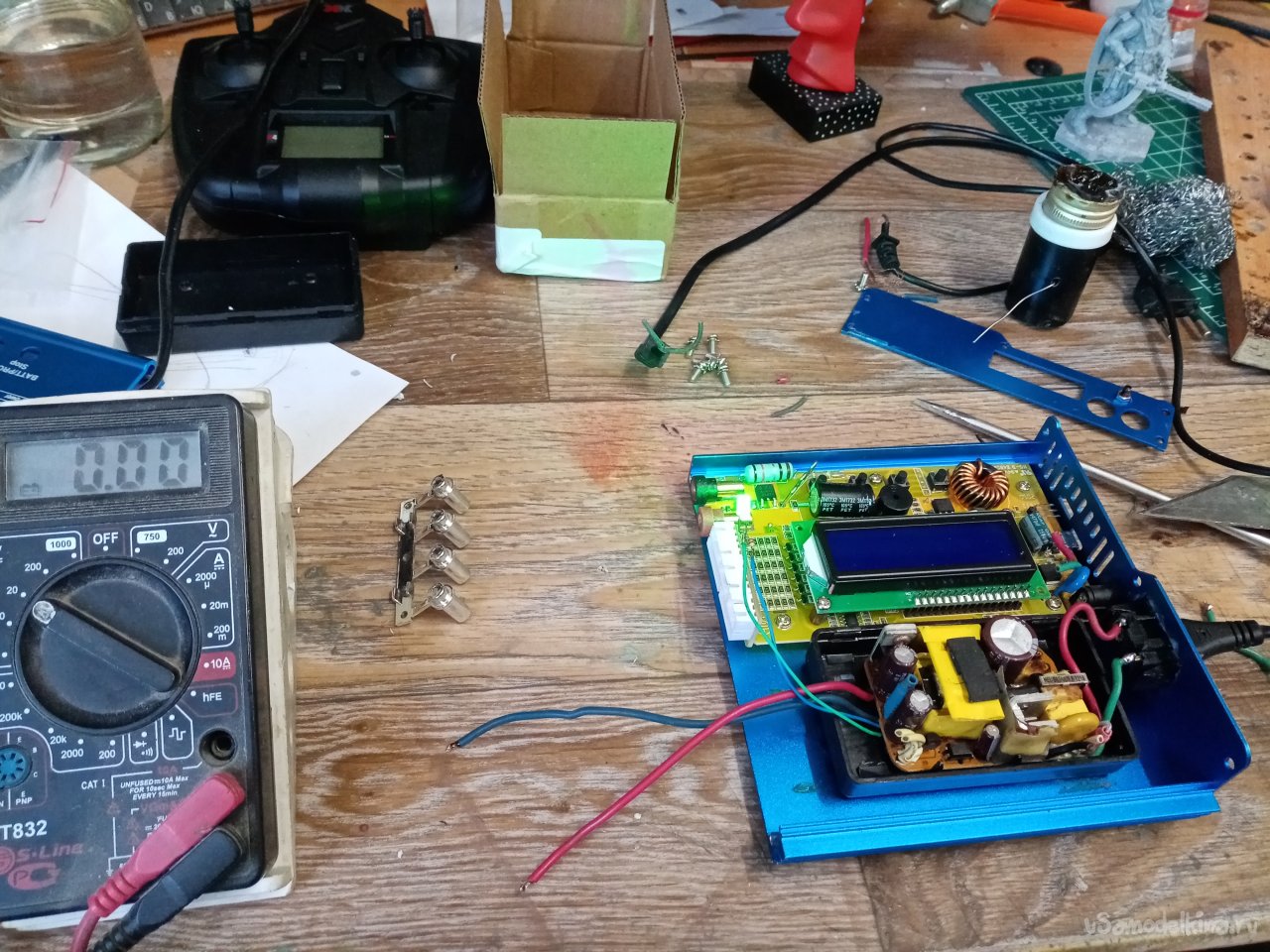

Провожу тестовое включение. Все правильно. На концах есть напряжение в 132 вольт и 2 80 ампера нагрузки. Обманули немного китайцы. Можно собирать все вместе.

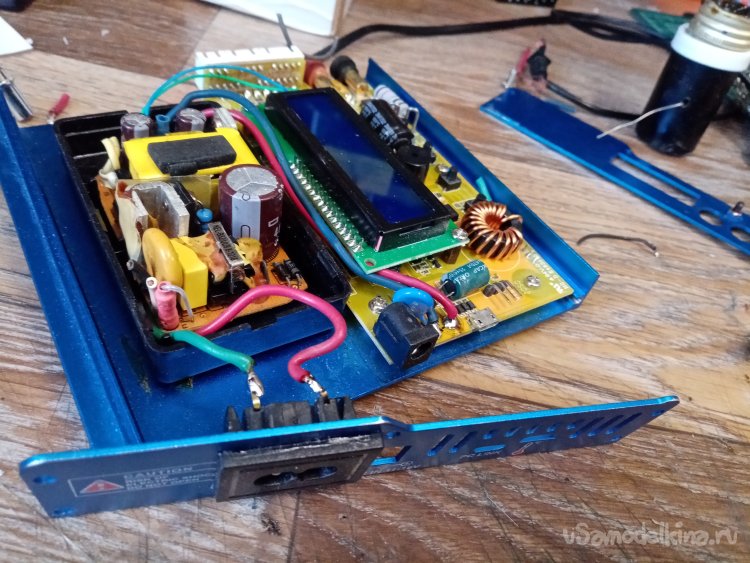

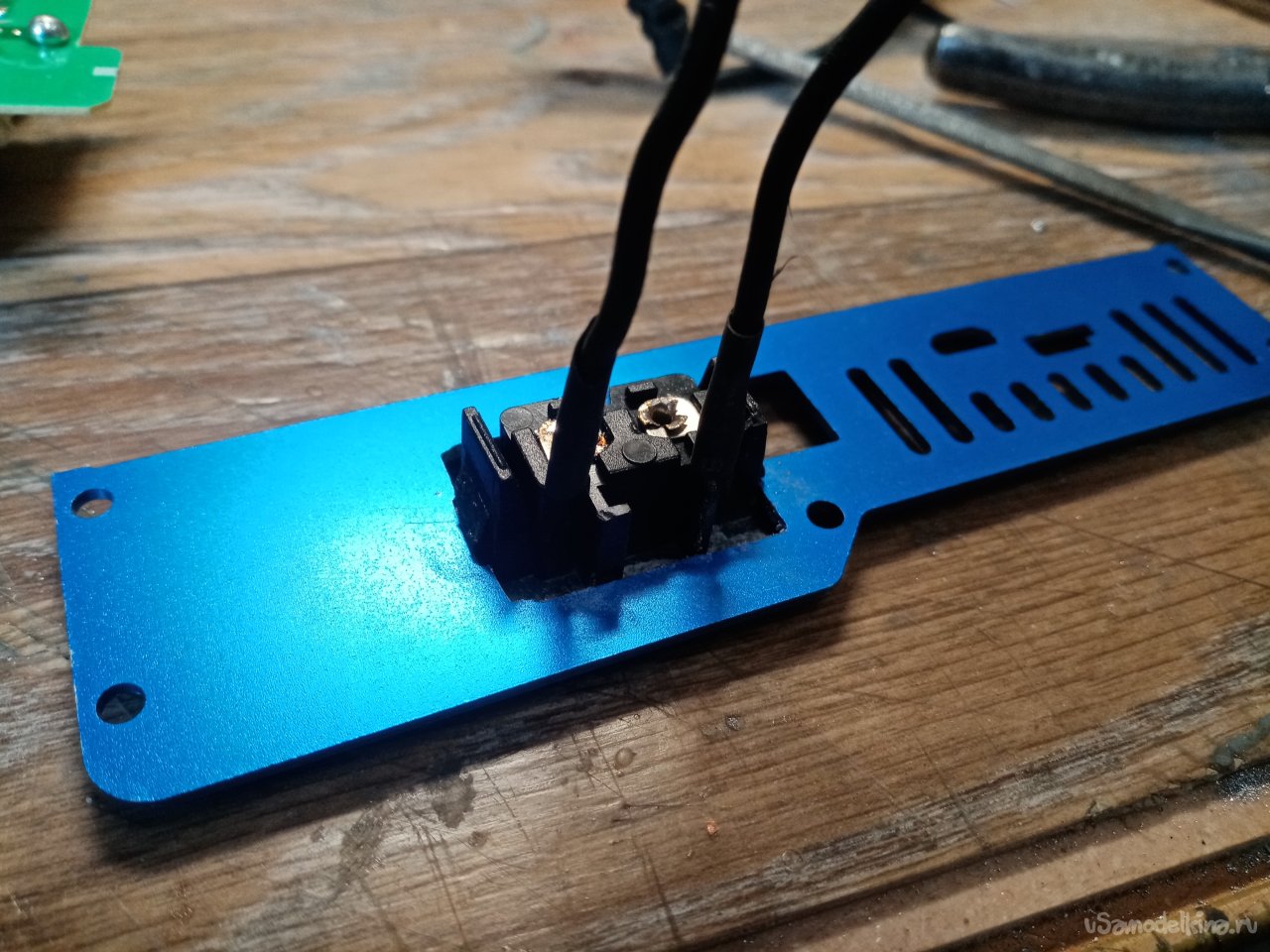

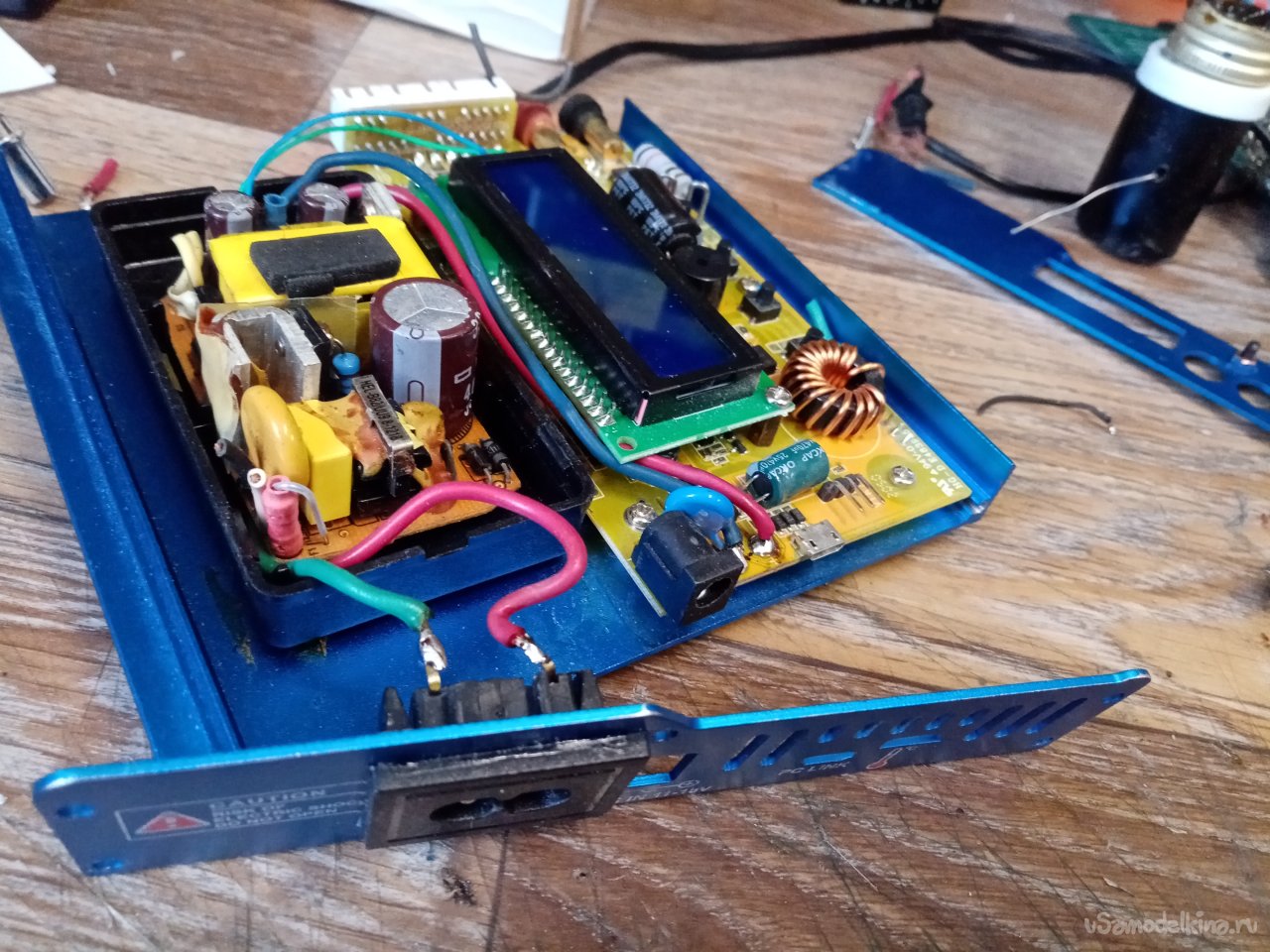

Припаиваю все провода по местам и контрольное включение. Хорошо светится и работает.

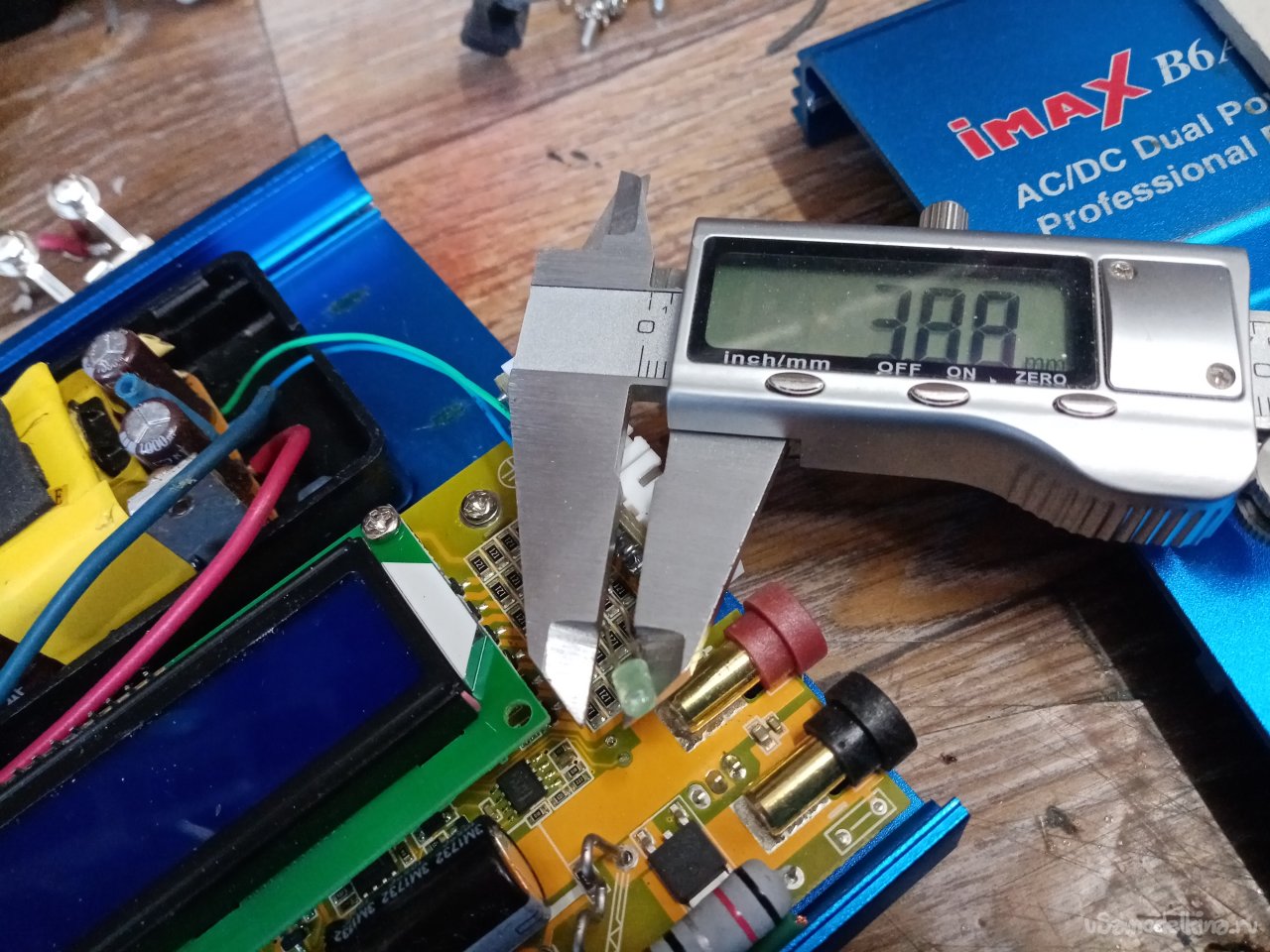

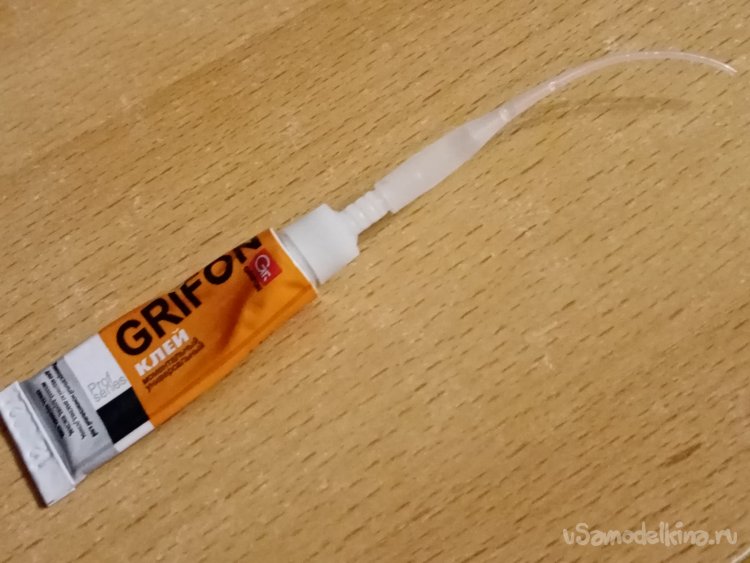

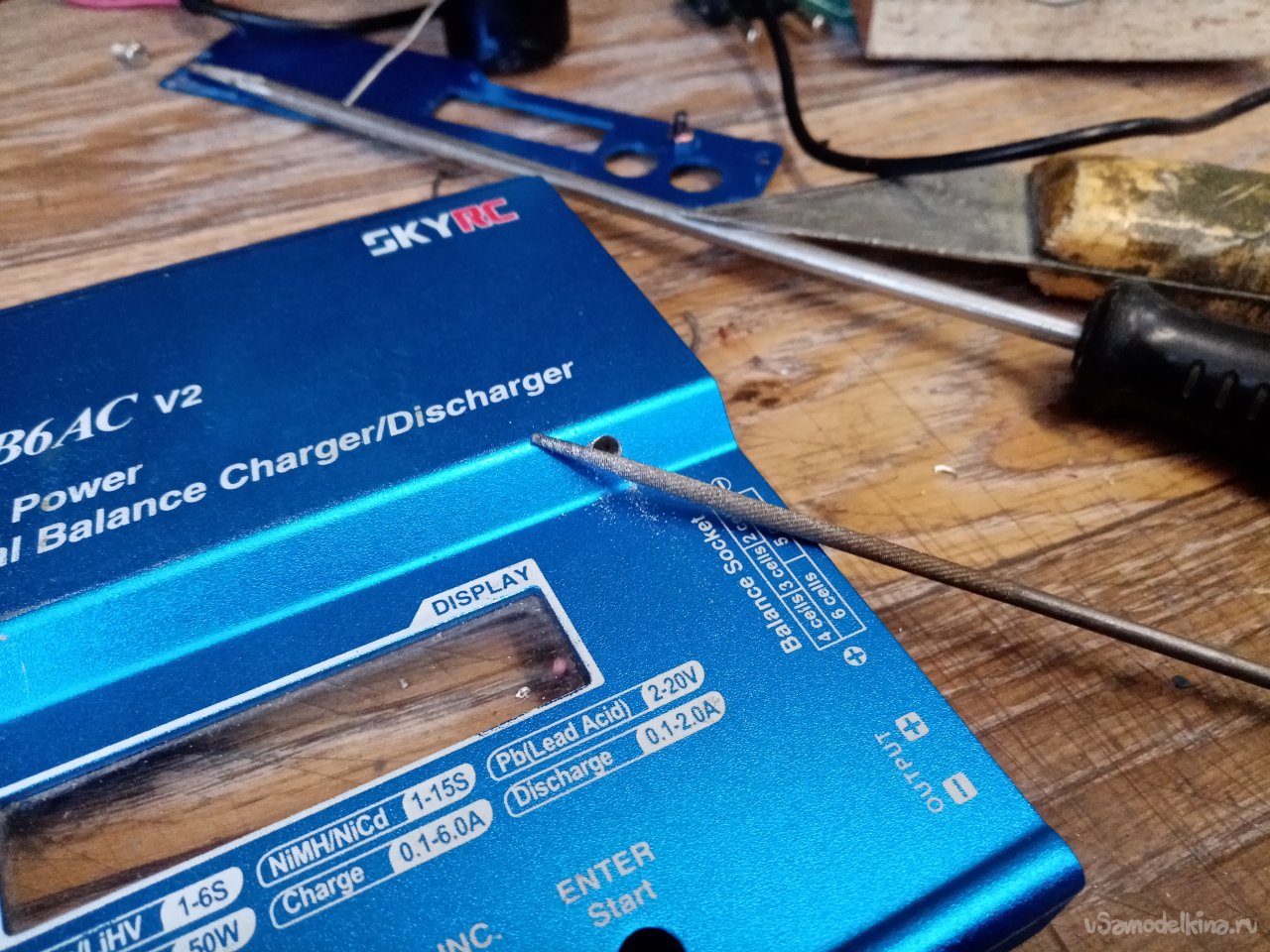

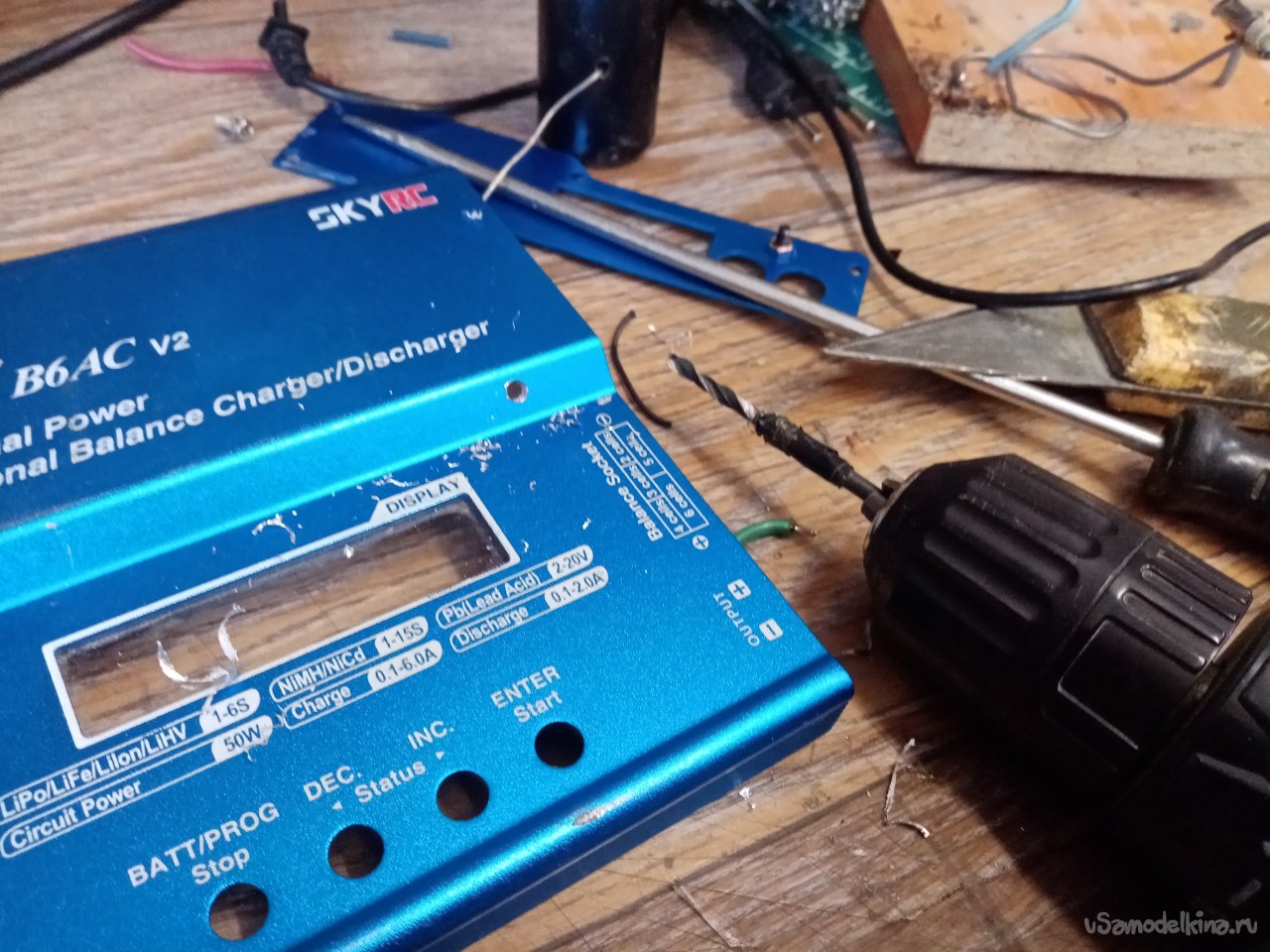

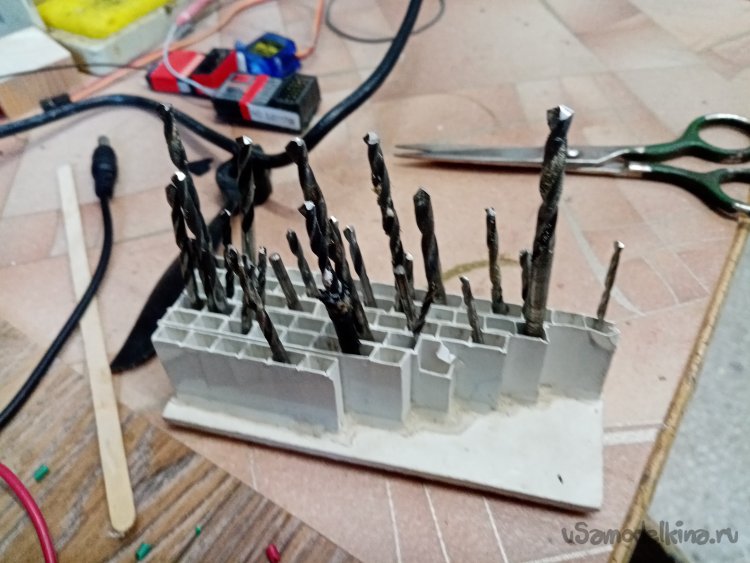

Сейчас нужно установить светодиод на внешнюю крышку корпуса. Измеряю диаметр и подбираю сверло. Не долго думая засверливаюсь в лицевую панель. Слегка поправляю края отверстия надфилем и вклеиваю светодиод на циакрин.

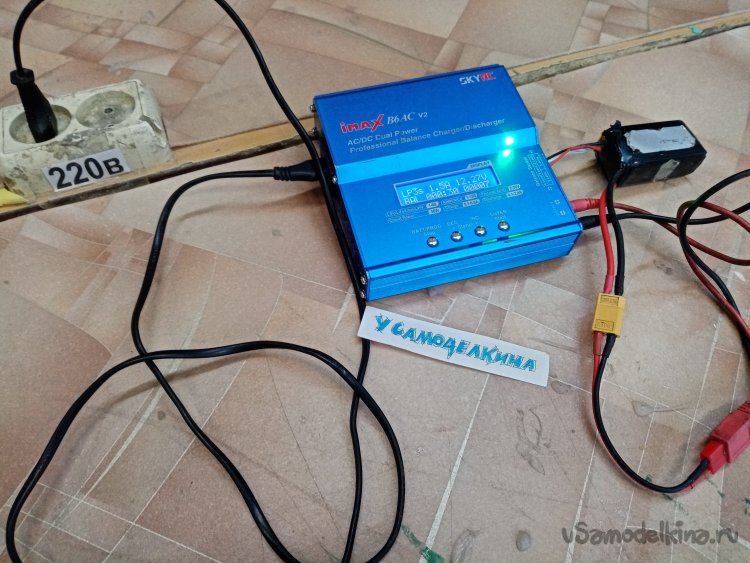

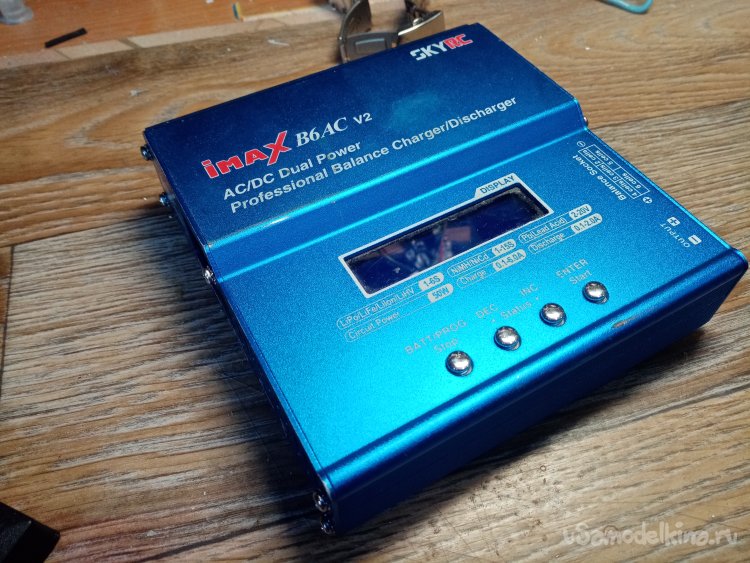

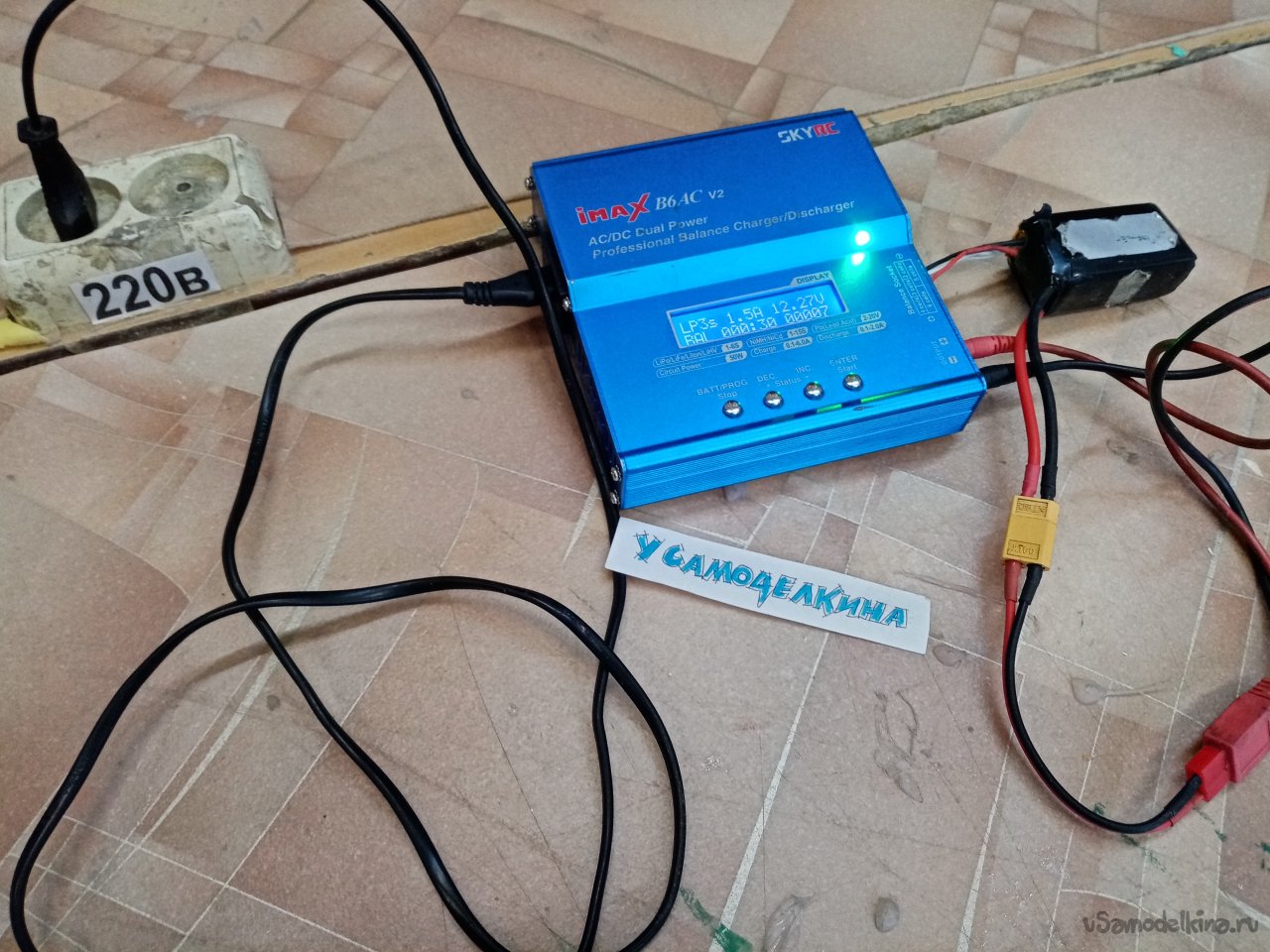

Тестовый прогон. Зарядка работает. Не греется.
Проект восстановления зарядного устройства закончен.
