Всем привет, сегодня мы сделаем простой прецизионный выпрямитель на ОУ(LM358), также известный как супердиод, представляет собой полученную конфигурацию с операционным усилителем. Как известно выпремлять сигнал диодом, но наличие падение напряжение до 1В приводит к тому, что сигнал с напряжением в десятые доли войта вовсе не могут быть выпрямлены, а выпрямления сигнала пару польт может призвести к значимой погрешности. Следовательно, точный (прецинзионный) выпремитель построить на диодах невозможно.

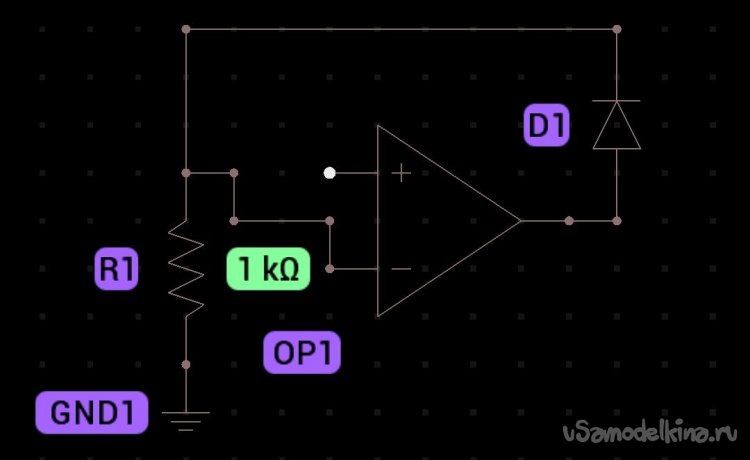

Но можно сделать из ОУ, фактически это повторитель для сигналов положительной полярности. Падение напряжение компенсируется ОУ.
Формула логики роботы: Uвых=Ul=Uн=Uвх

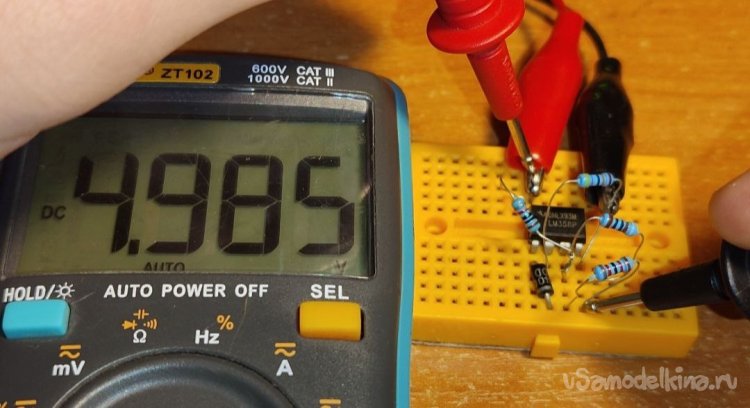

Напряжение питания 4.985В.

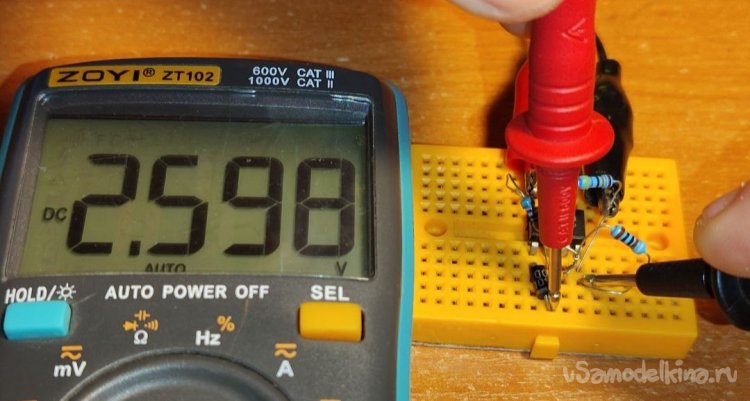

Напряжение через делитель поступает на вход в размере 2.598В.

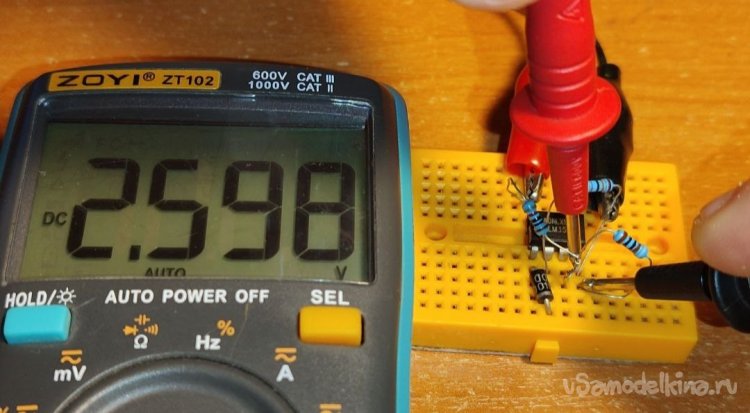

Напряжение на выходе супердиода такое как на входе Uвх=Uвых, а имено 2.598В.
В итоге, может использоваться в широком диапазоне оборудования, иза чего упрощает жизнь в проектирование.
Всем, спасибо!!
