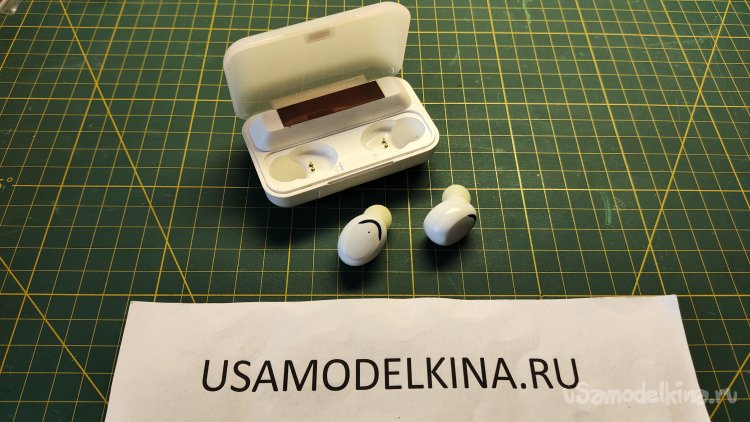

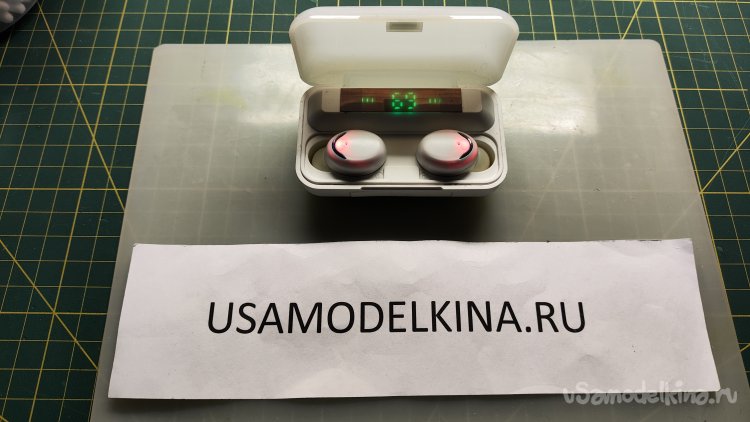

Имеются в личном пользовании беспроводные наушники с большой базой. Это еще из первых, куплены были на Алиэкспресс лет шесть - семь тому назад.

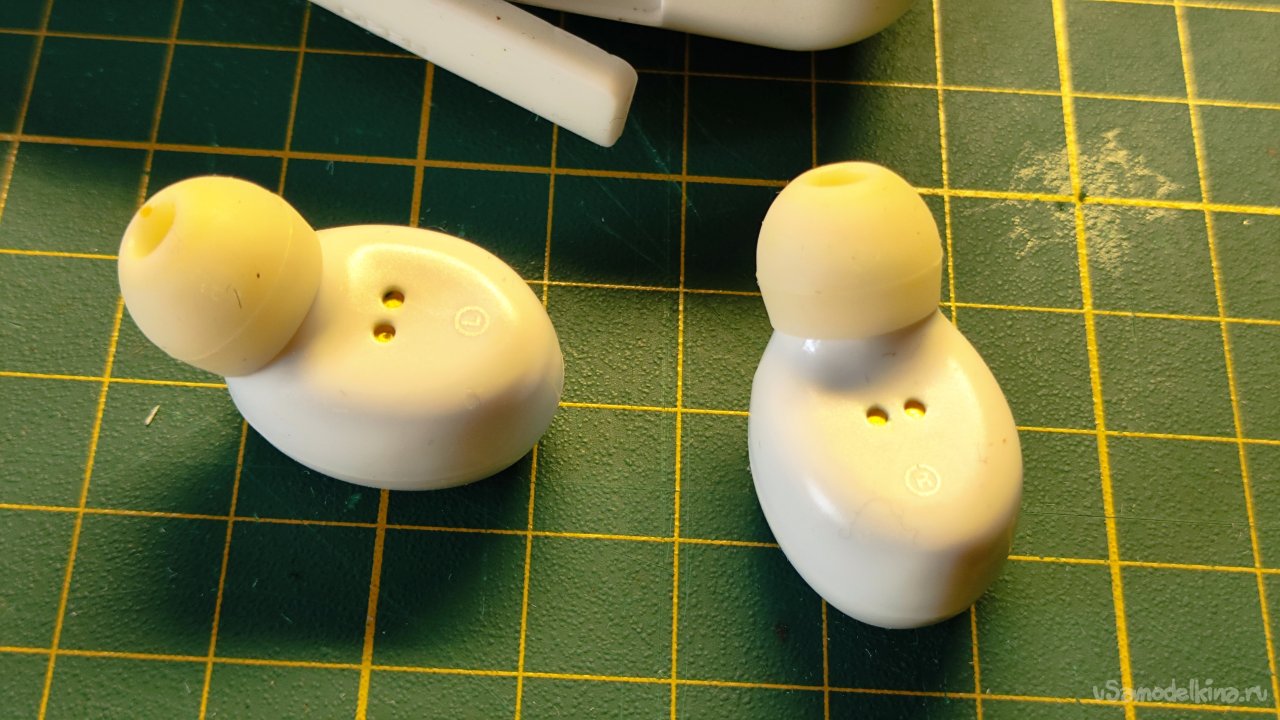

Наушники не отличаются отменным хай-фай звучанием, но играют достаточно хорошо, поэтому и пользуюсь ими до сих пор. Один раз отвалился проводок от динамика в одном наушнике, больше значимых проблем не было, разве что не очень хороший контакт наушников с базой, поэтому аккуратно ложу базу с наушниками на полку, чтобы наушники не отошли от контактов и тем самым автоматически не включились.

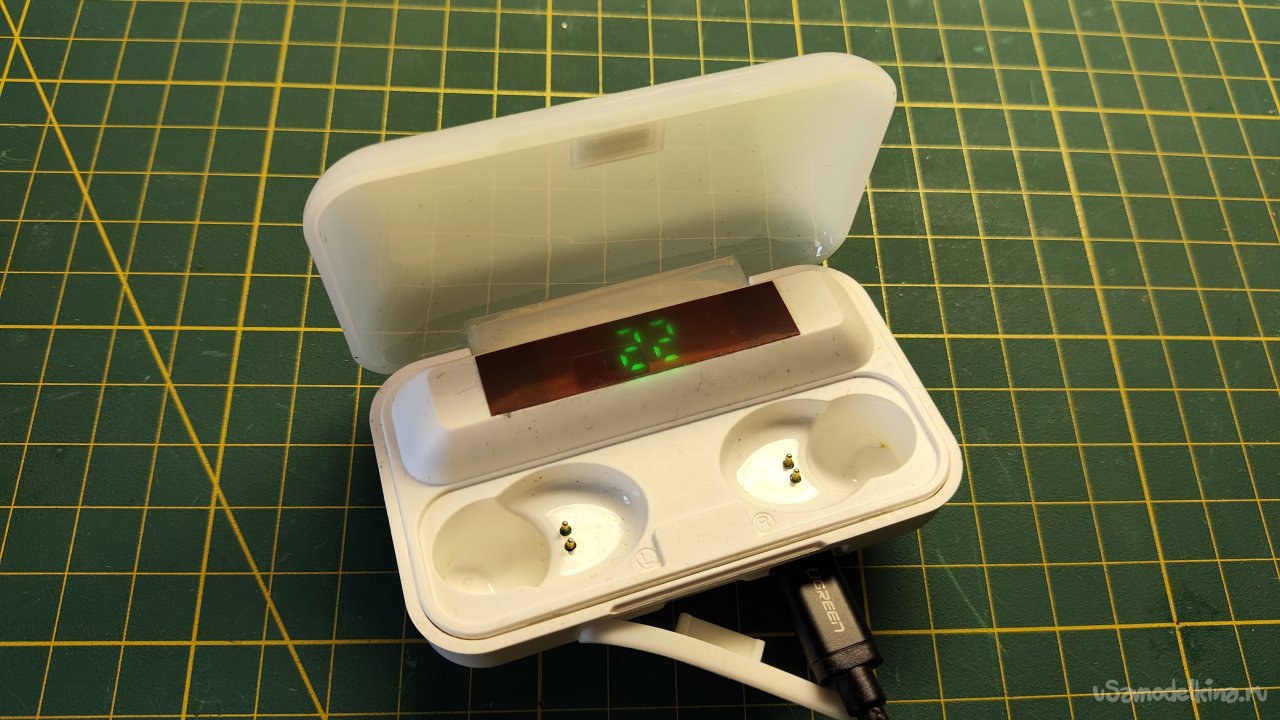

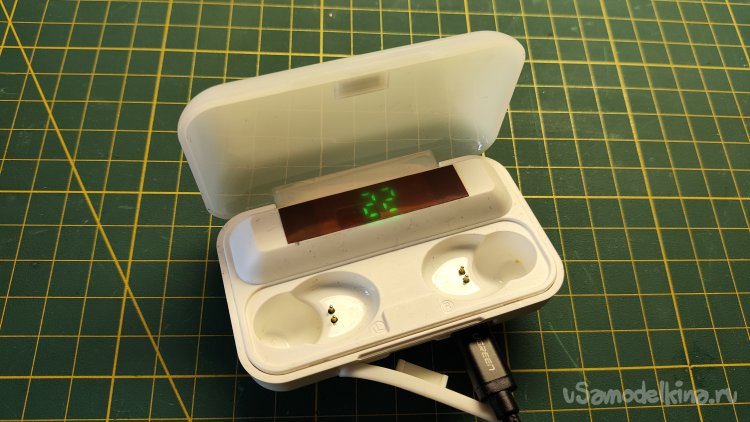

Последнее время стал замечать, что аккумулятор базы при зарядке наушников стал быстро разряжаться. Ставишь наушники на зарядку, там на базе вроде больше 60 процентов заряда, а его не хватает для зарядки.
База еще может работать как повербанк, он с таким аккумулятором эта функция, которой я кстати никогда не пользовался, практически отсутствует как таковая.

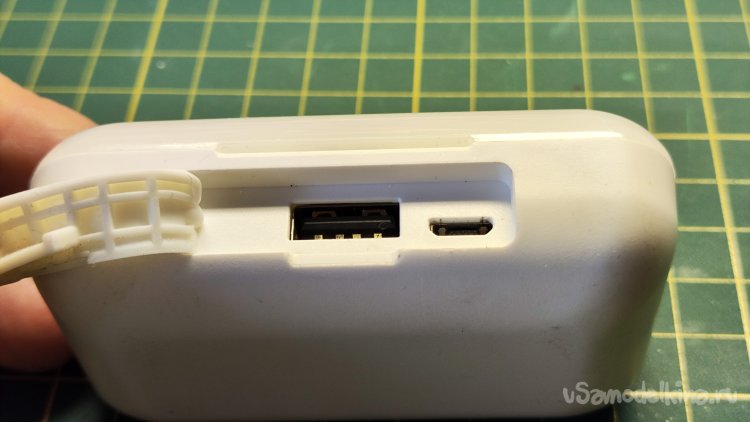

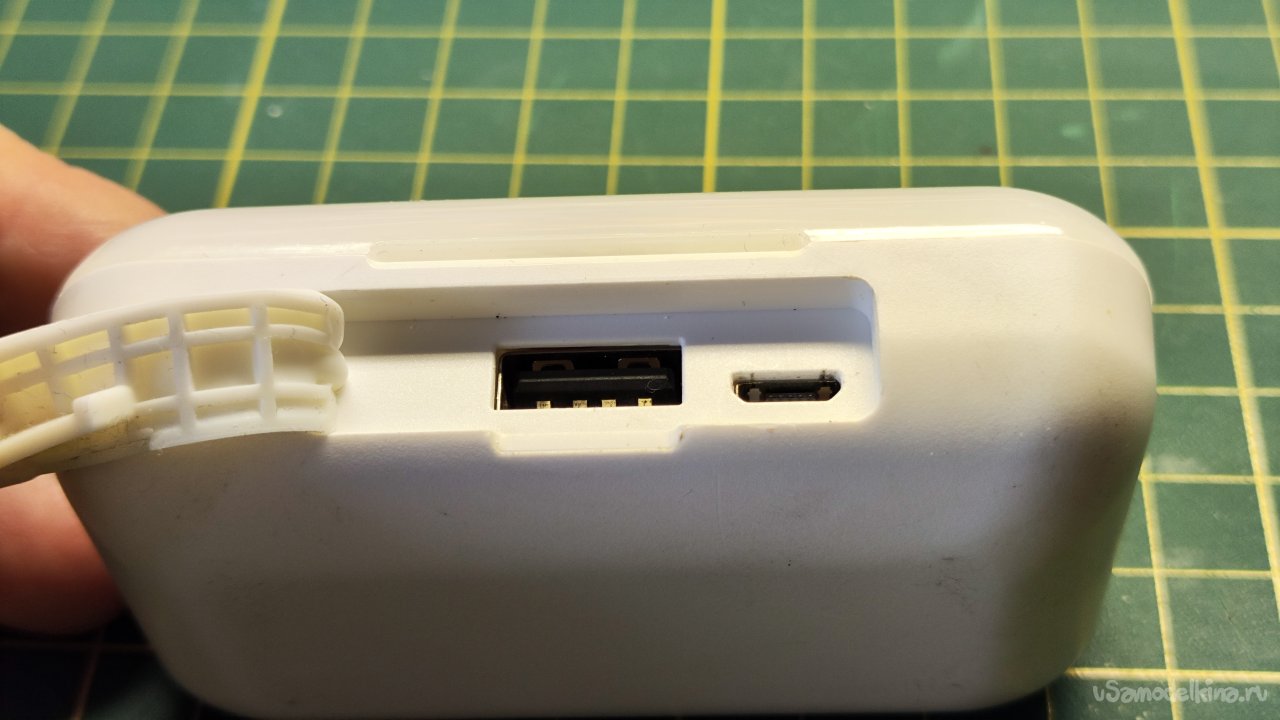

Аккуратно плоской отверткой поддеваю верхнюю часть базы, чтобы извлечь ее из корпуса. Надо быть авнимательным с разъемом зарядки, он входит немного в отверстие корпуса и его можно ненароком отломать.

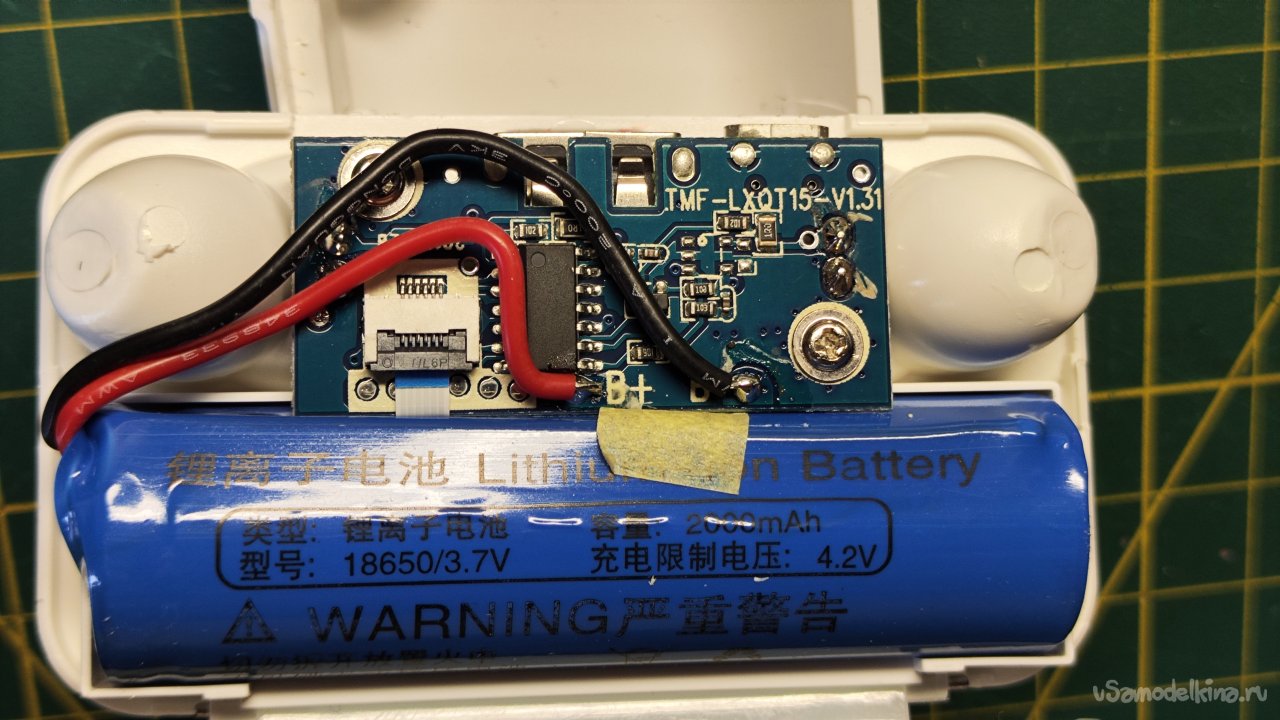

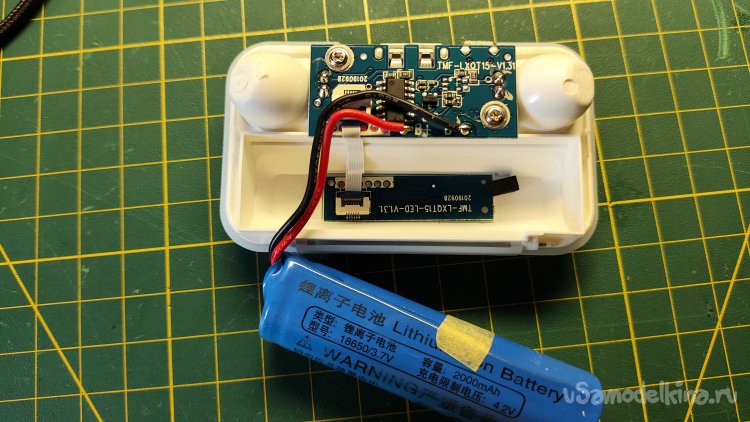

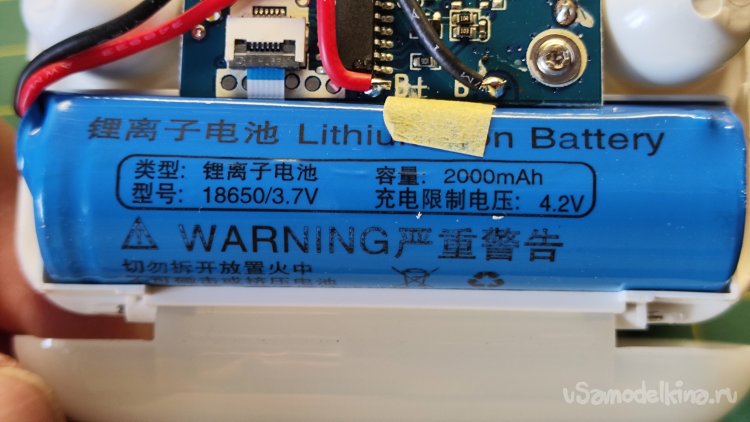

Внутри нас встречает аккумулятор вполне себе приличной заявленной емкости 2000 мА/ч с кучей надписей на английском и китайском языках.

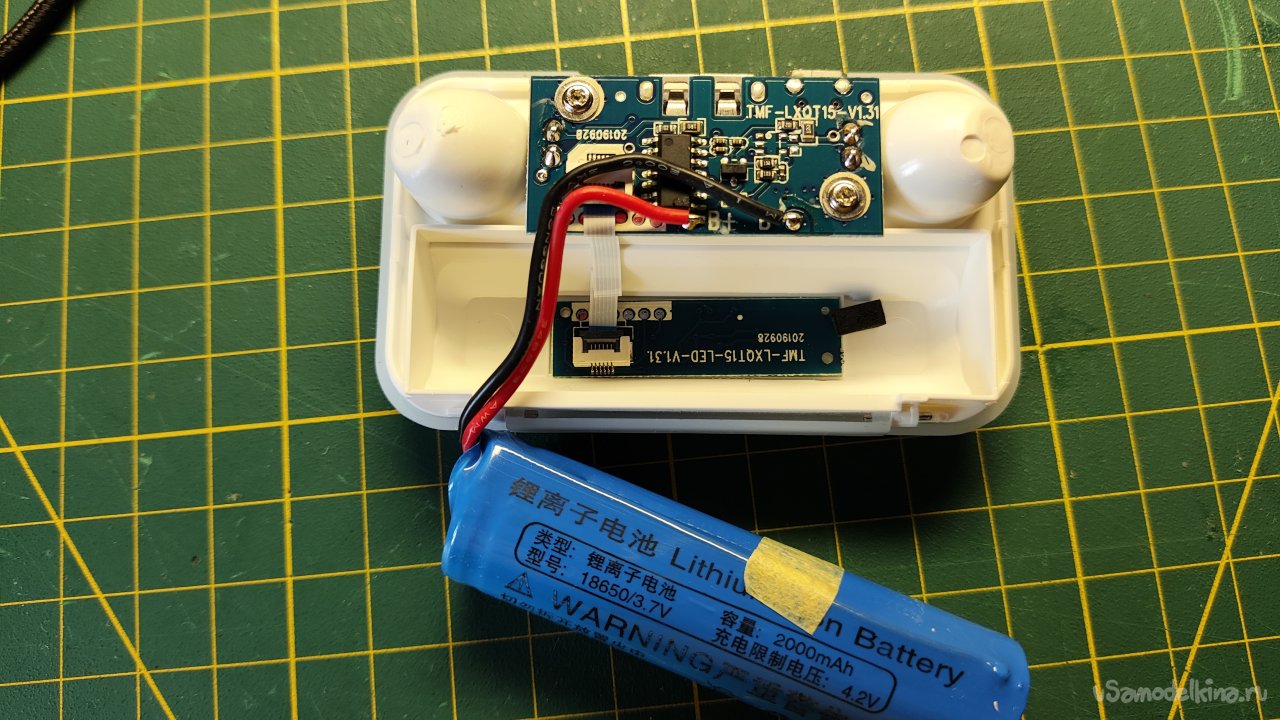

Достал аккумулятор из корпуса. Под ним плата индикации работы базы.
Отпаял проводки аккумулятора от платы, хочу проверить его остаточную емкость.

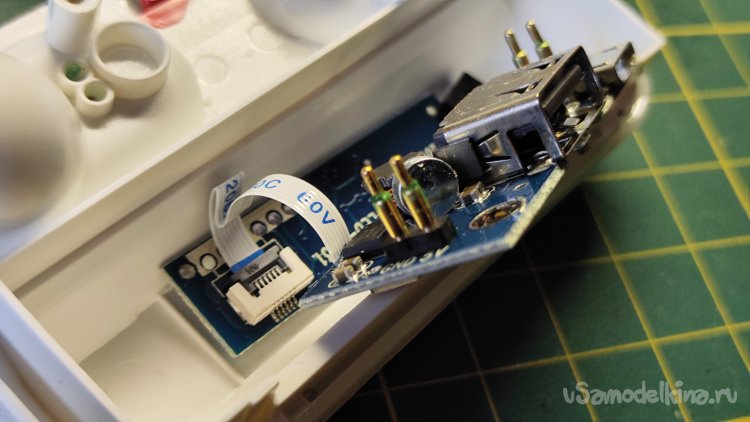

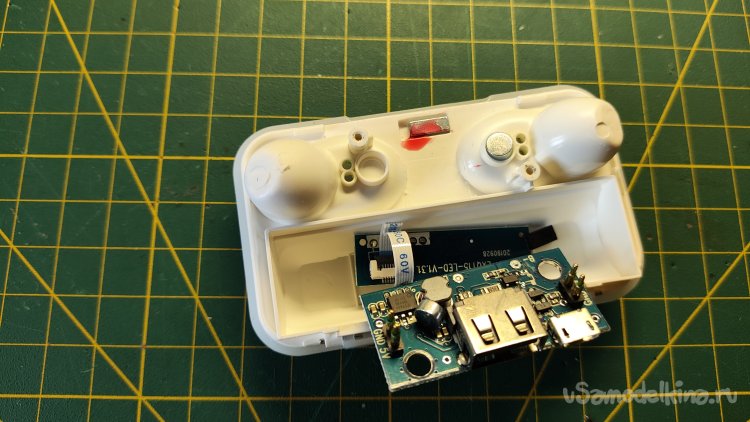

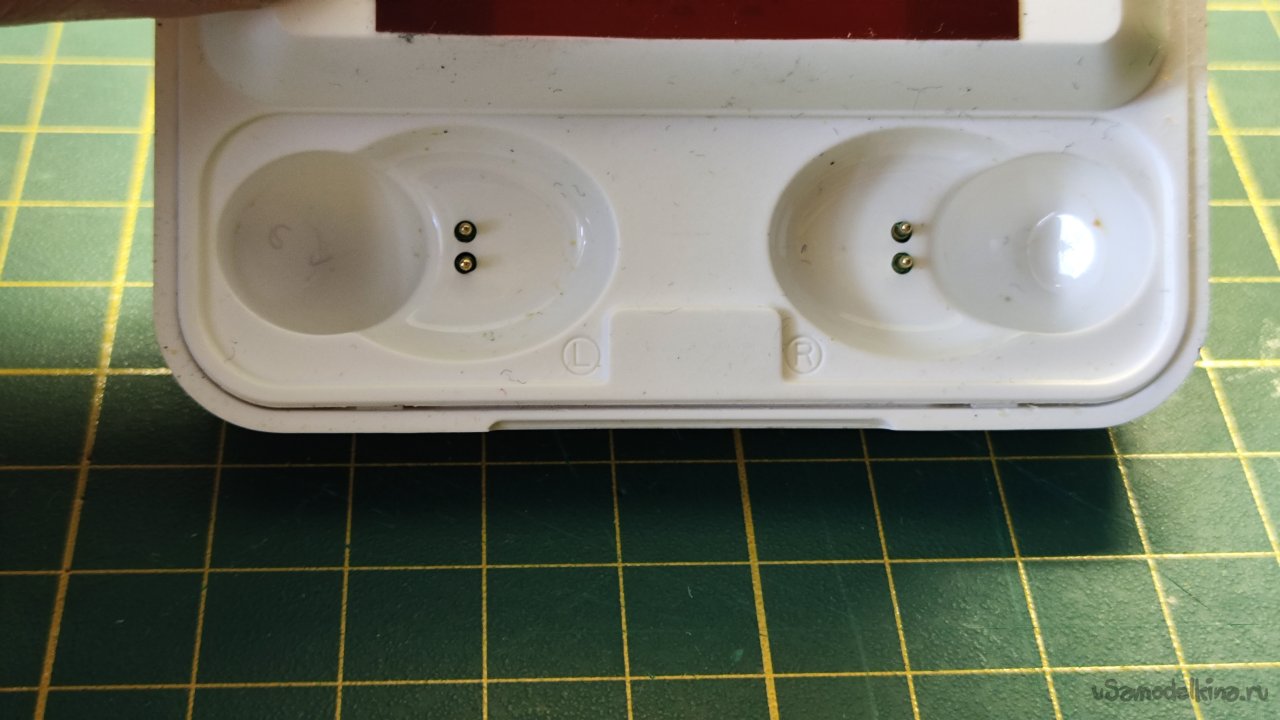

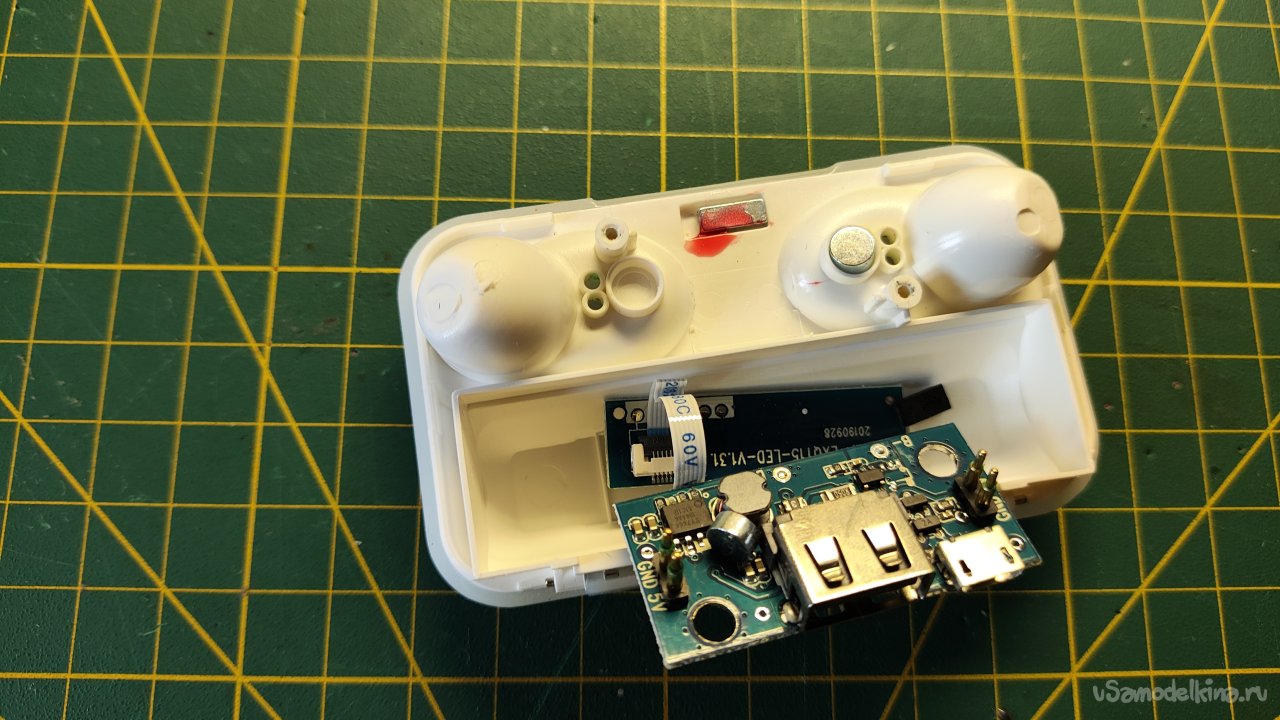

Открутил саморезы, фиксирующие основную плату к корпусу. На плате висит неодимовый магнит, выпавший из своего места. Магниты фиксации наушников не вклеены! Может поэтому наушники плохо держатся в своих местах зарядки?

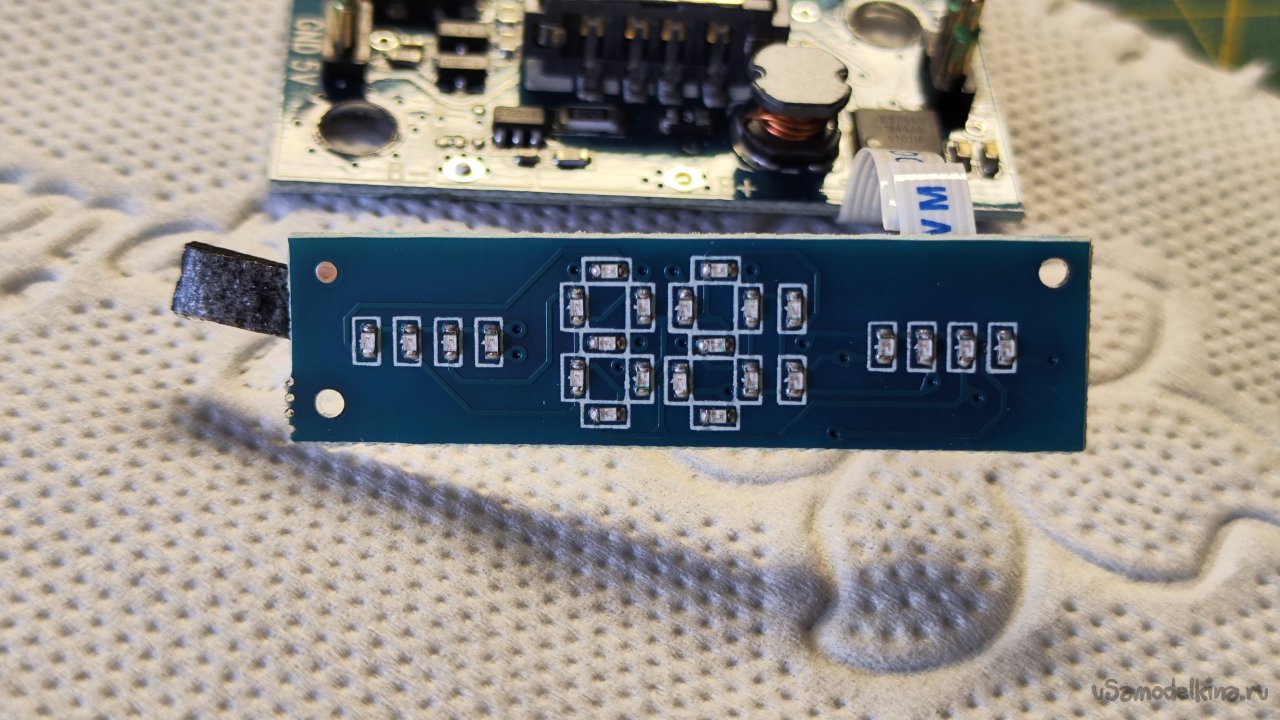

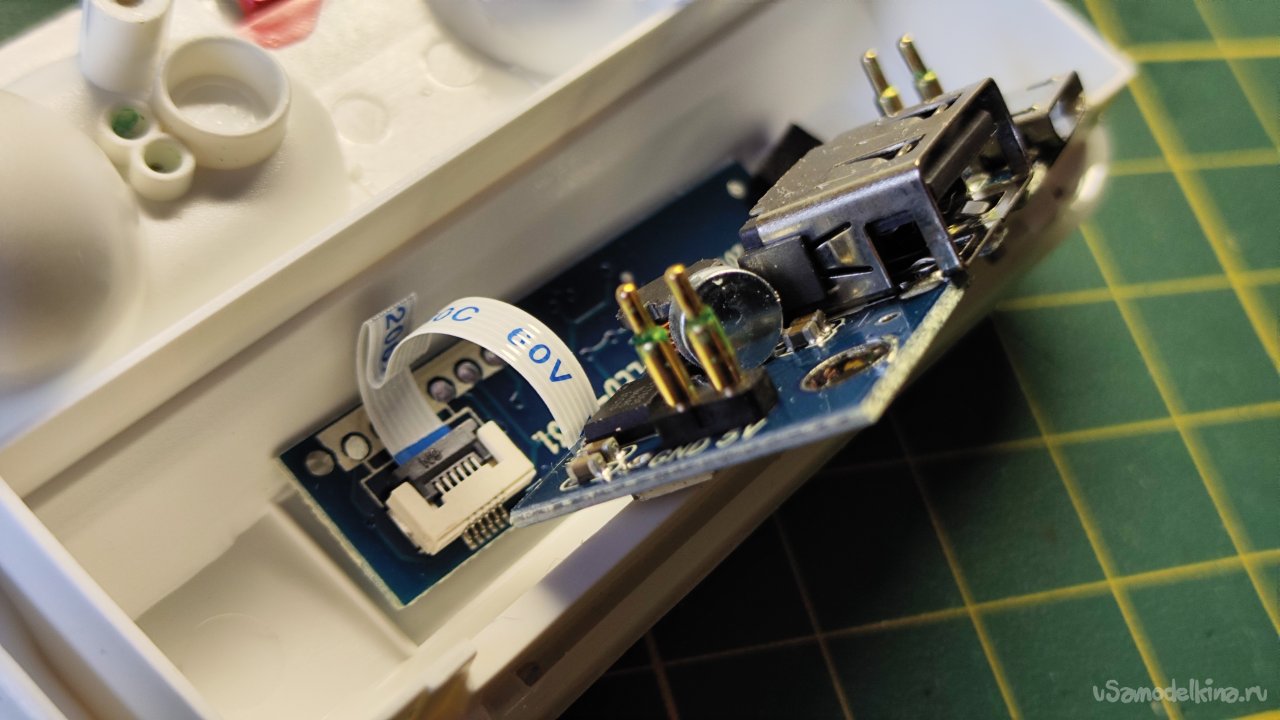

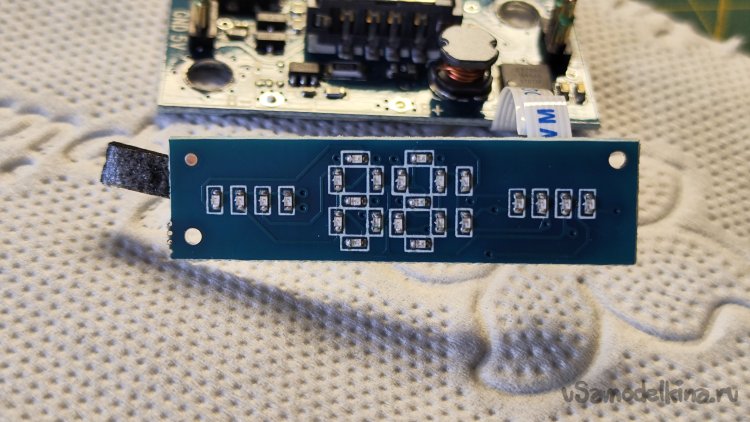

Плата индикации в своей красе. На плате нет микросхем, все передается по шлейфу.

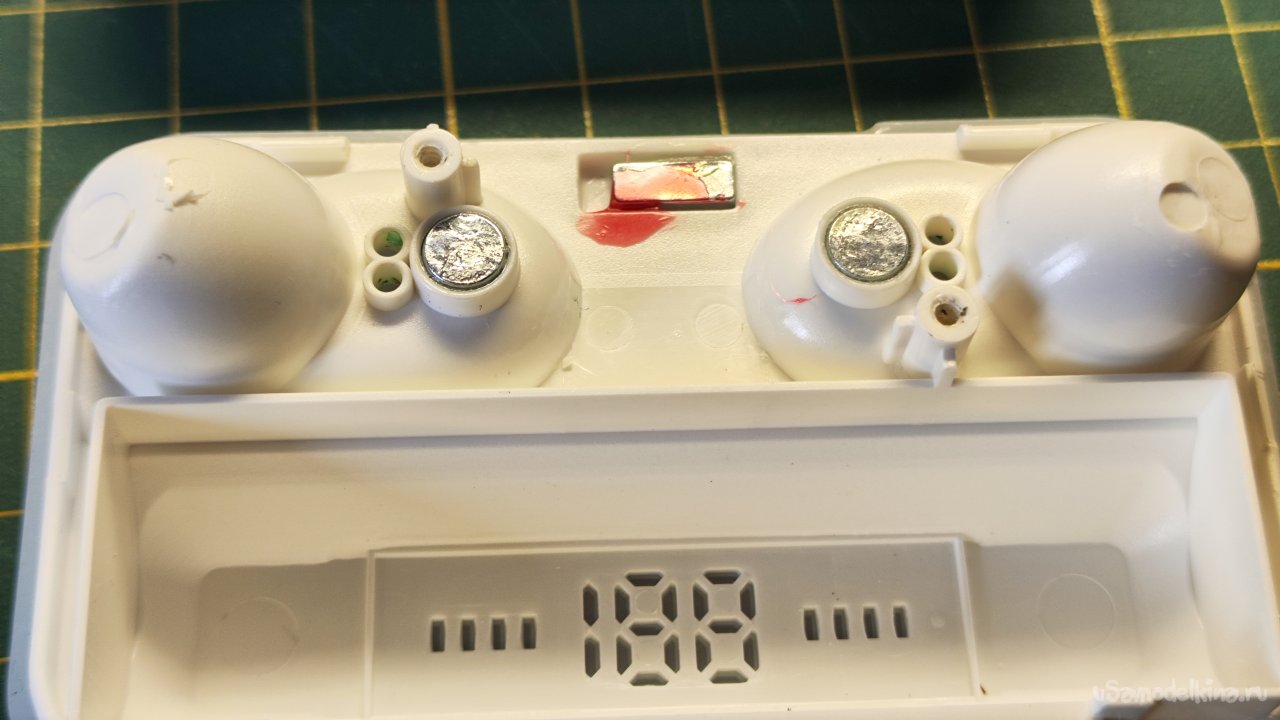

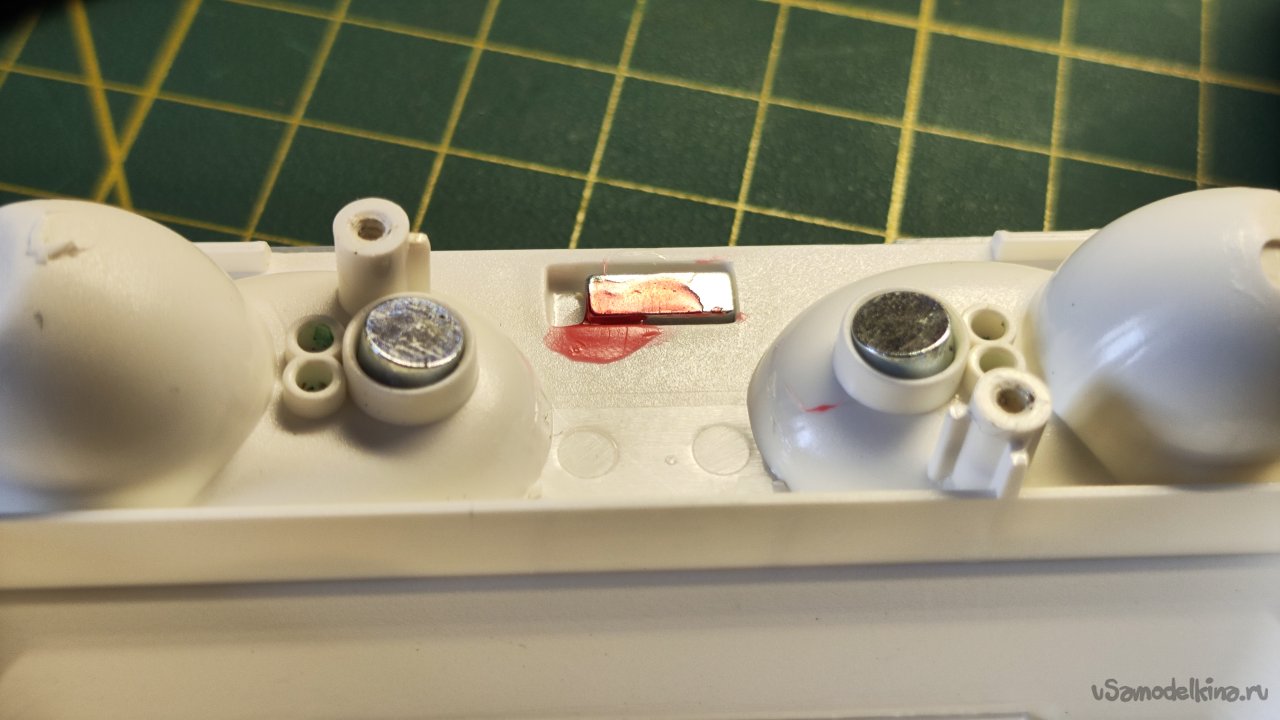

Вставил магниты фиксации наушников, они немного приподнимаются от действия магнита фиксации крышки. Капнул цианоакрилатного клея и прижал магниты, чтобы они приклеились в нужном положении.

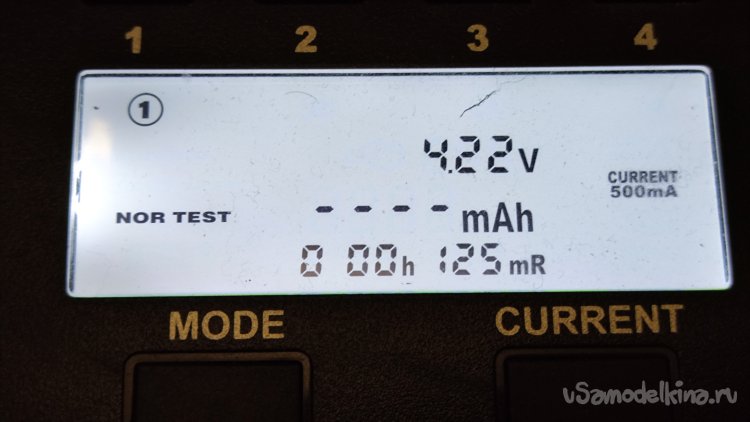

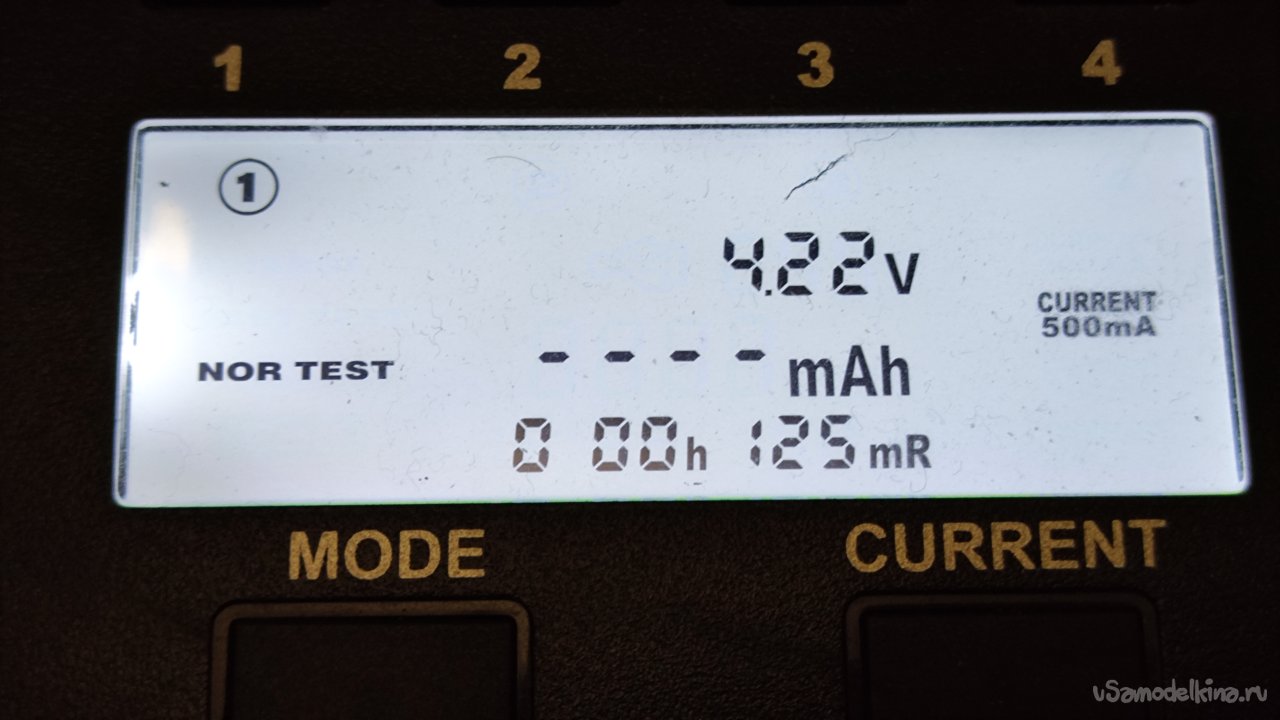

Поставил аккумулятор базы на тест. Его внутреннее сопротивление больше 125 мОм (зарядка больше не показывает).

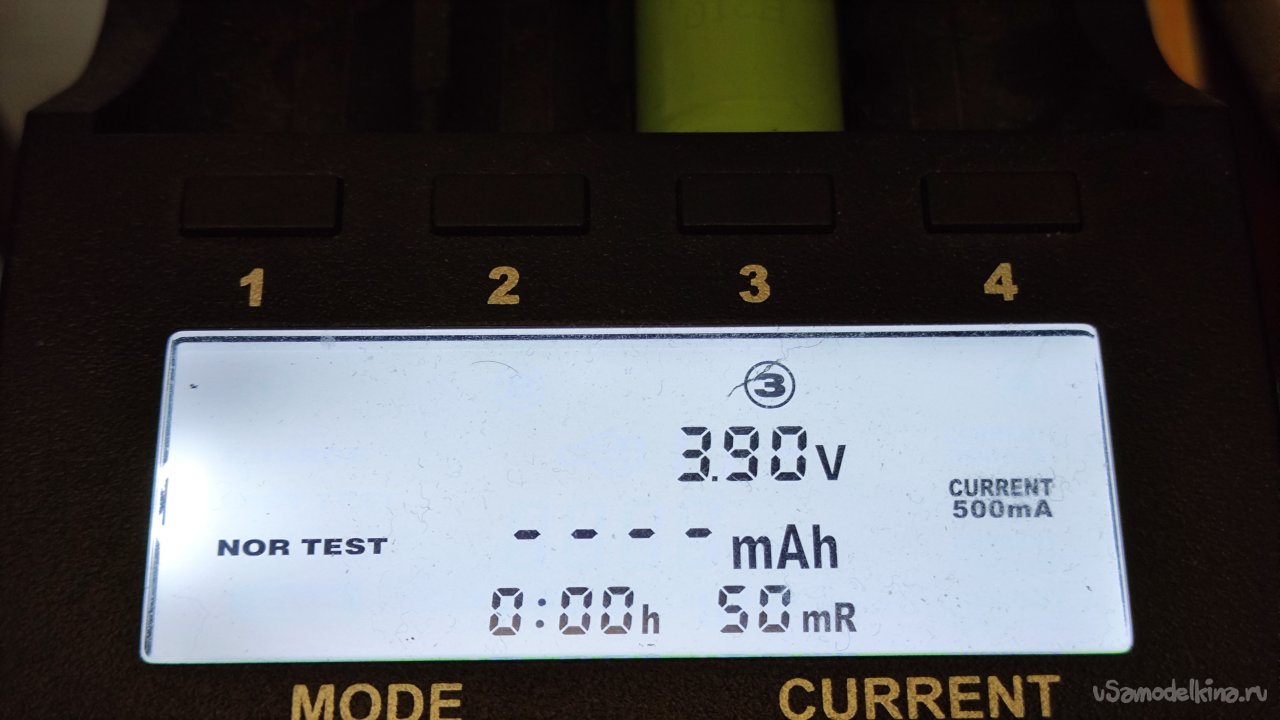

Для проверки старый списанный аккумулятор от шуруповерта показывает 50 мОм. Буду ставить его, у него из 1500 мА/ч осталось еще 1300 мА/ч.

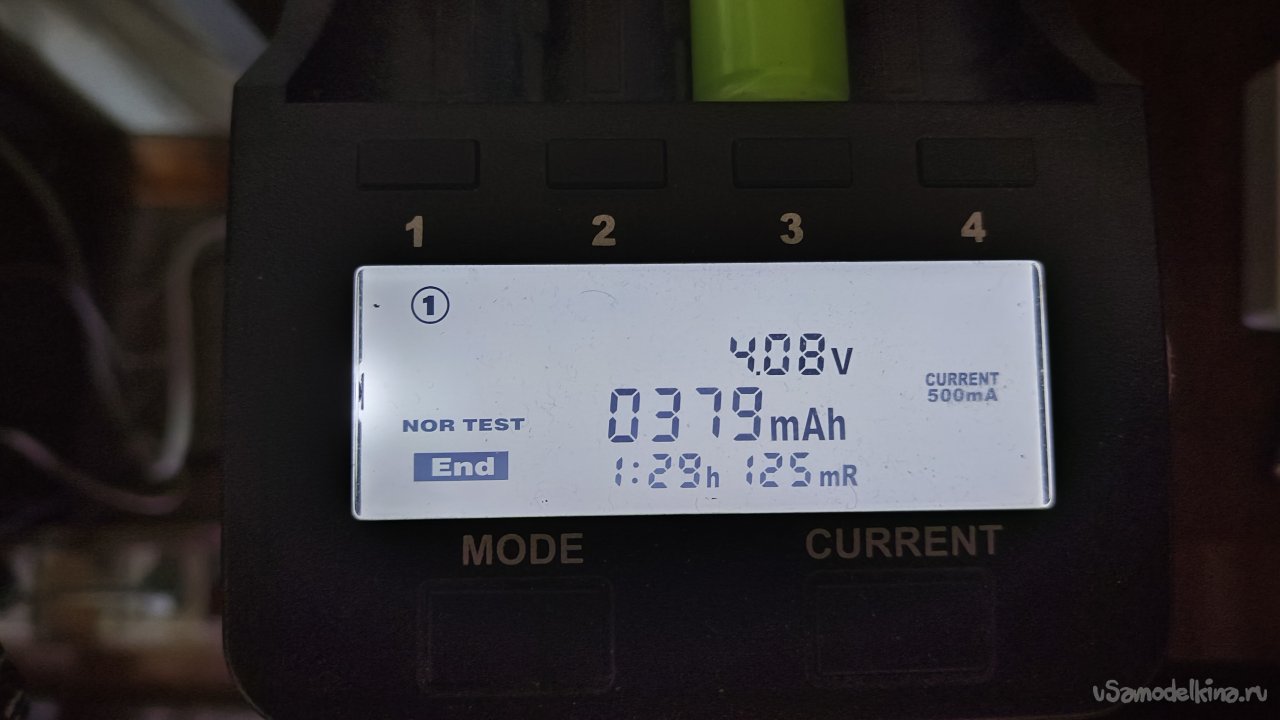

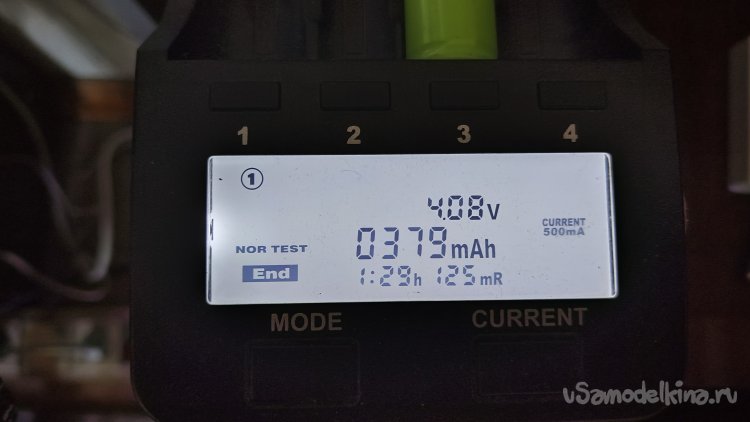

Проверка показала остаточную емкость родного аккумулятора 379 мА/ч. А при большом внутреннем сопротивлении не удивительно, что аккумулятор быстро разряжается. Напряжение проседает и схема отключает аккумулятор.

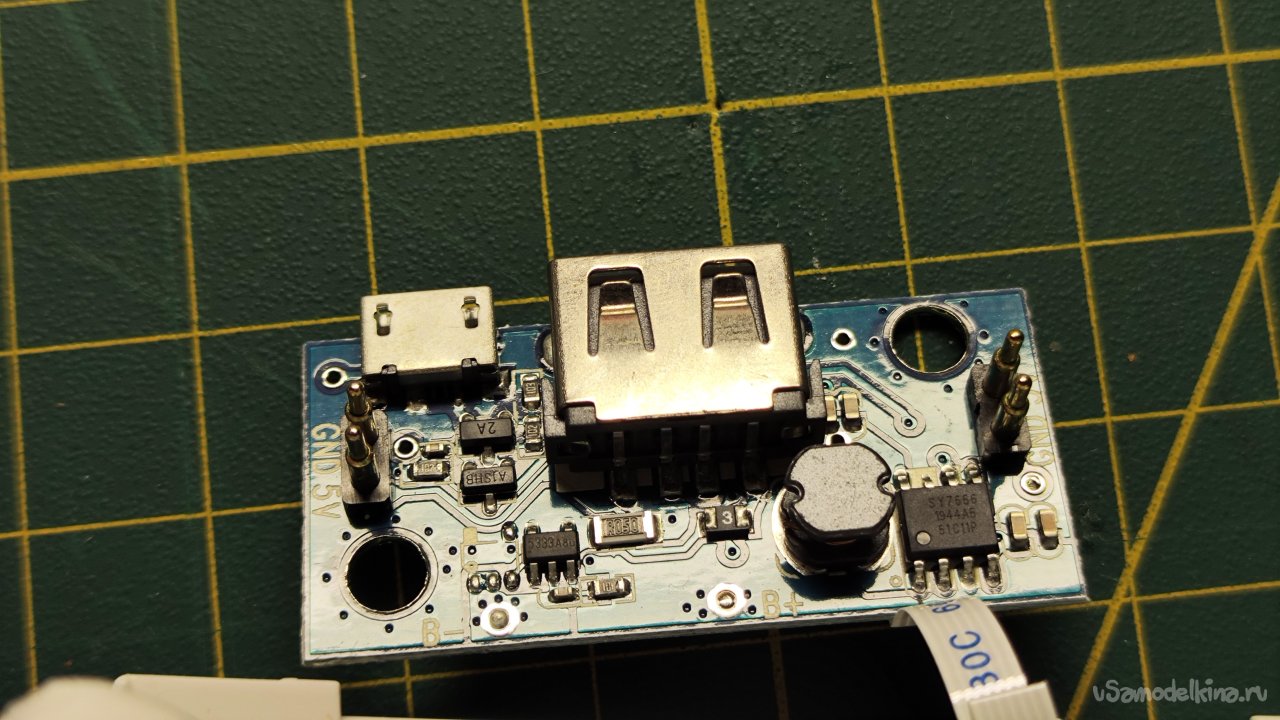

Фото основной платы со стороны элементов. На всякий случай.

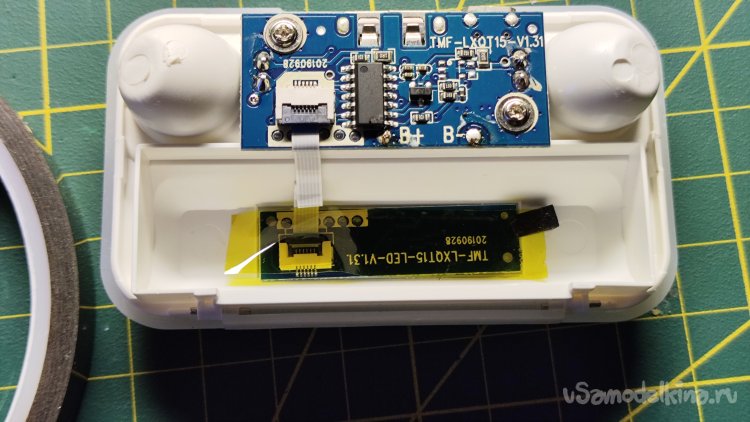

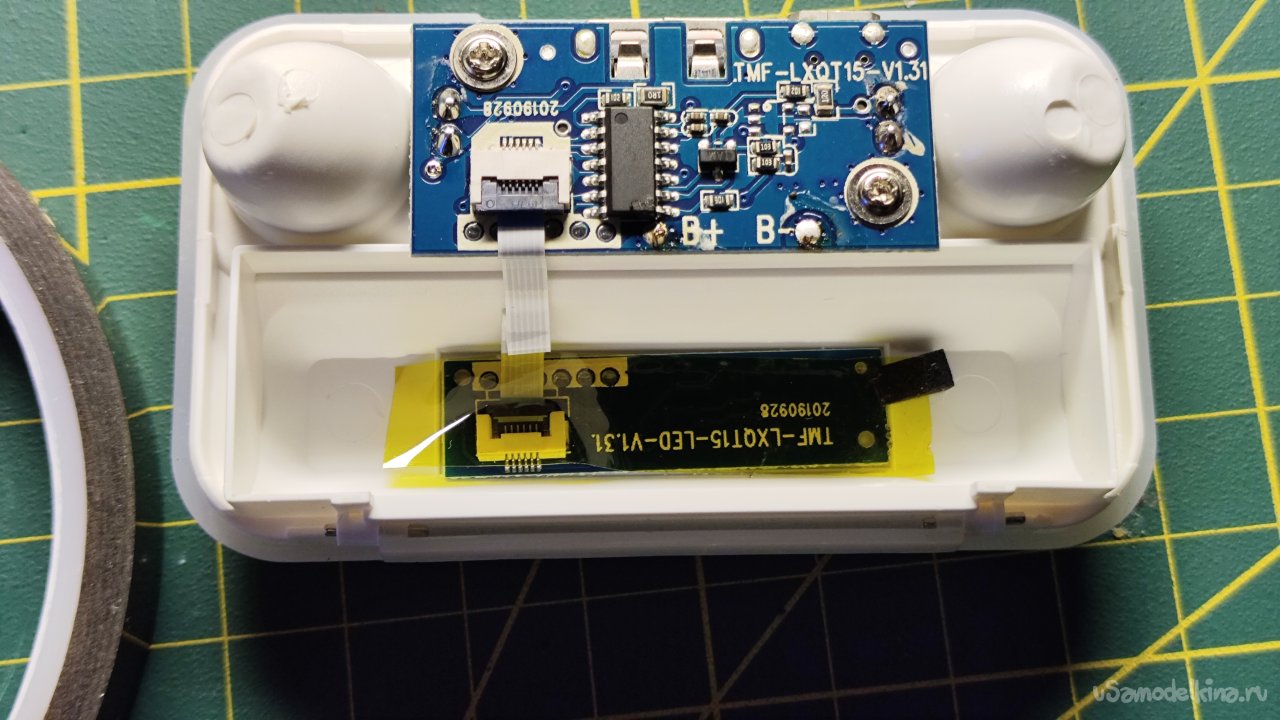

Установил платы в корпус. Для дополнительной изоляции на плату индикации приклеил полоску каптонового скотча.

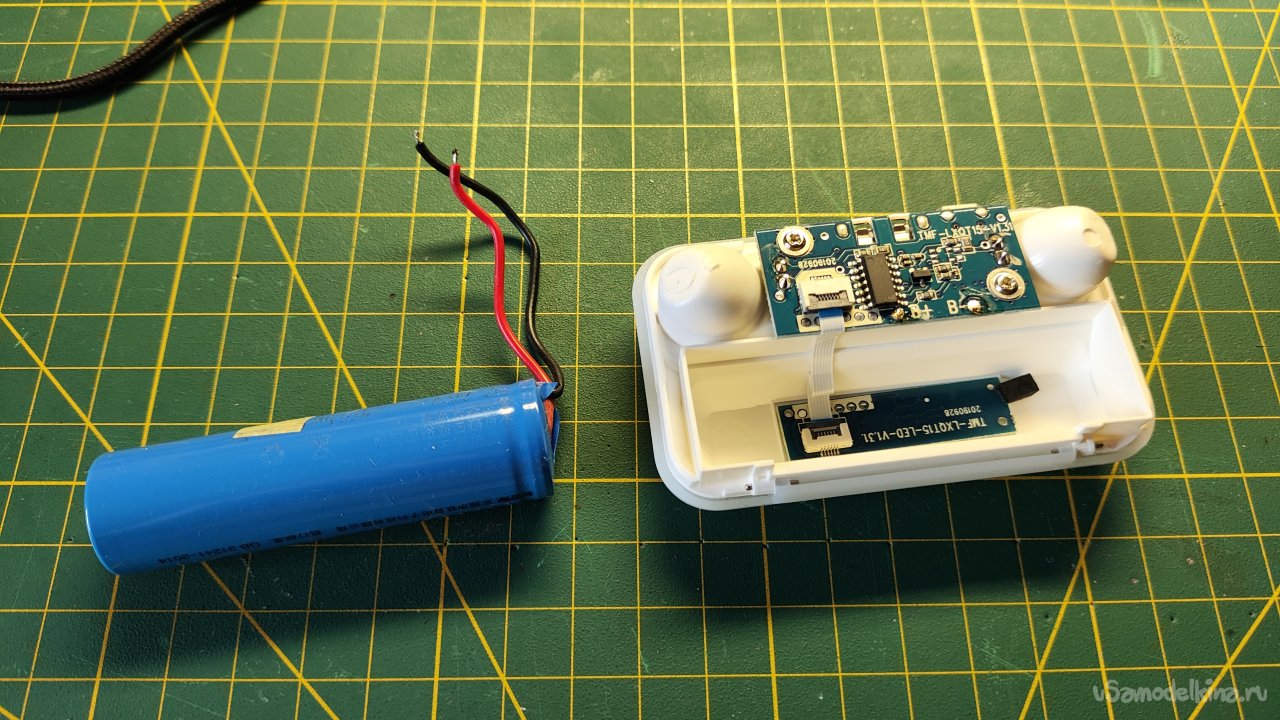

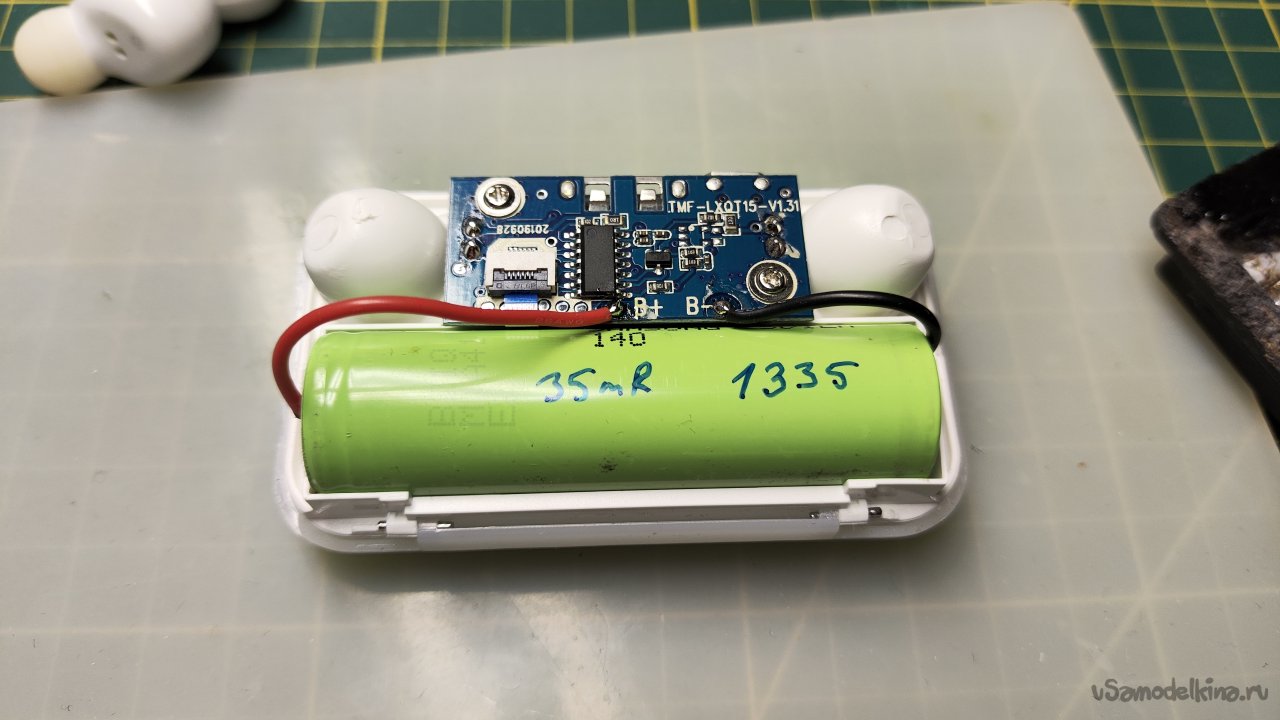

Припаял к другому аккумулятору провода, установил аккумулятор в корпус базы, припаял провода к плате.

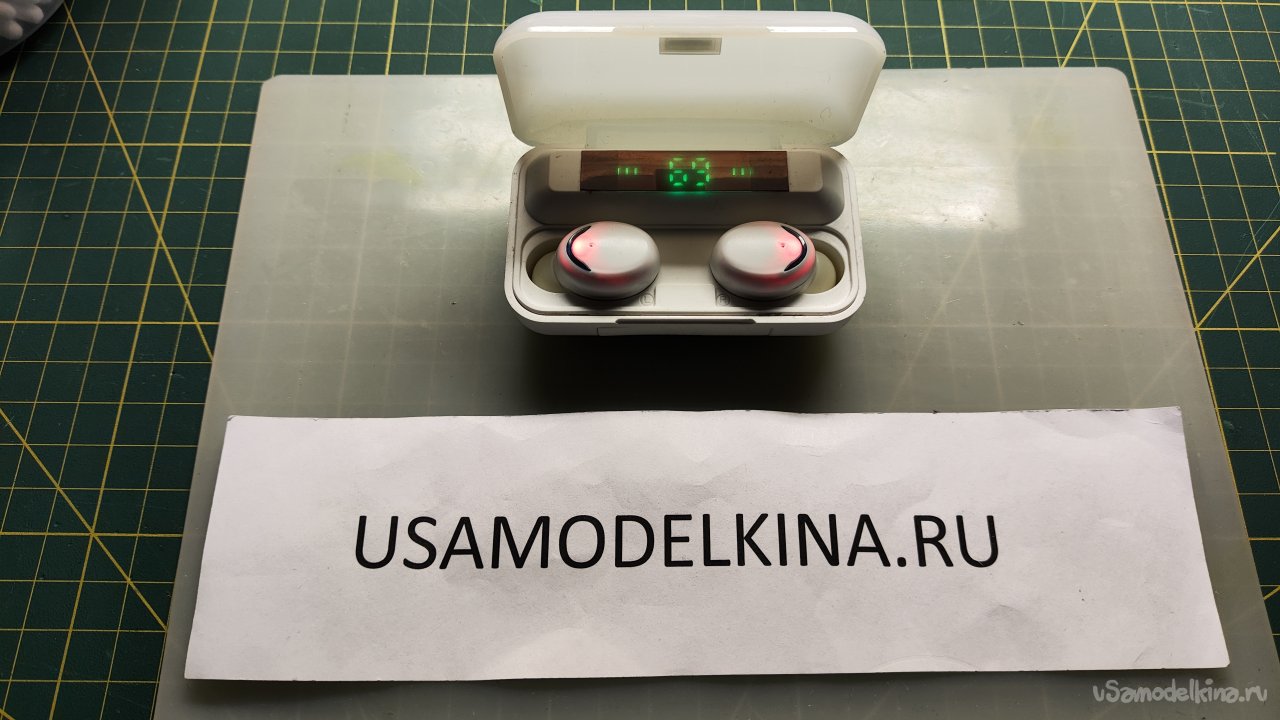

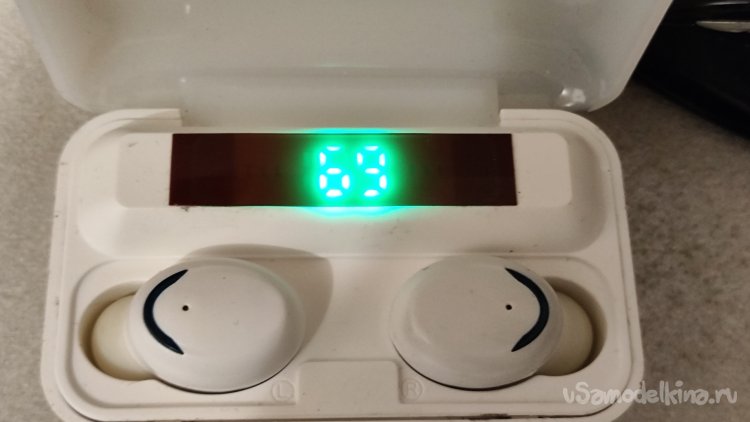

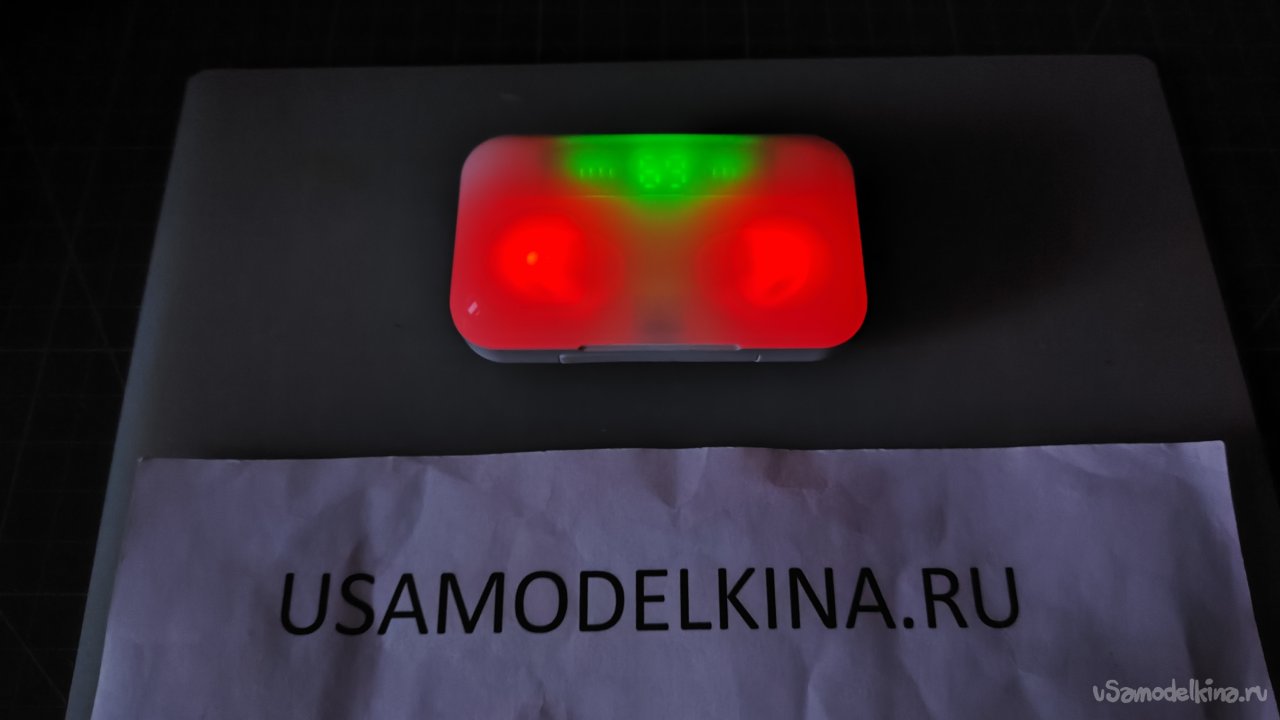

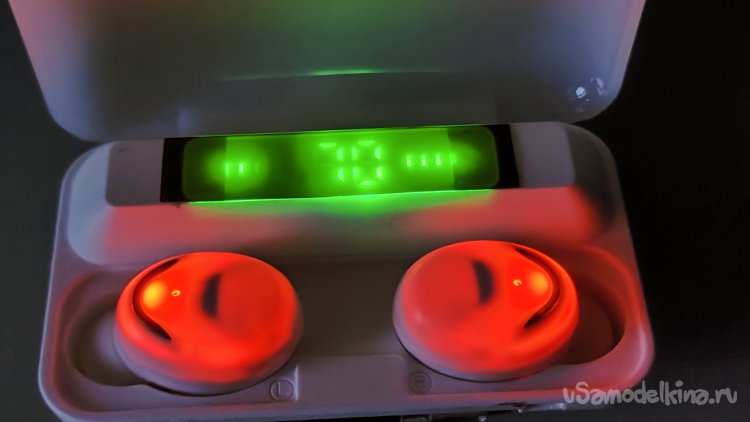

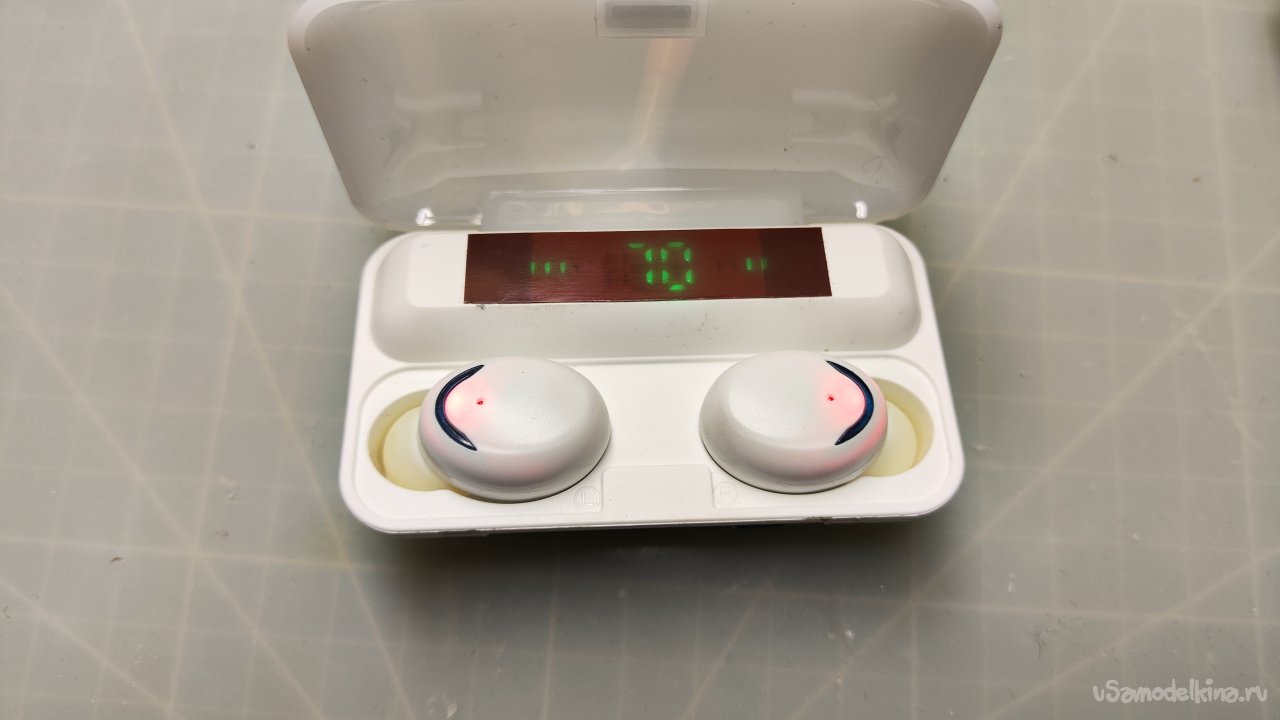

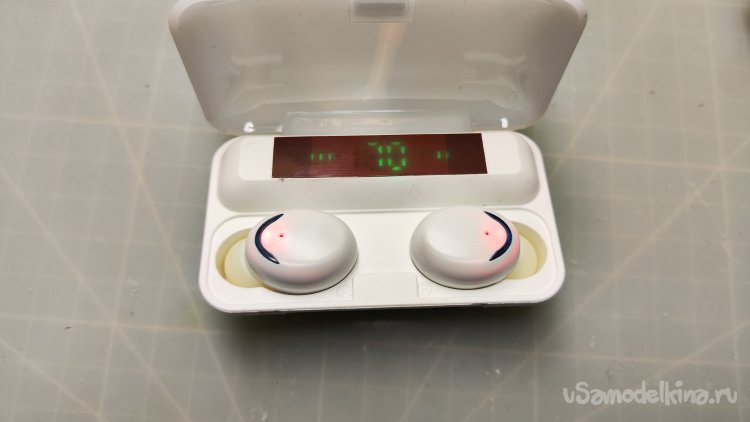

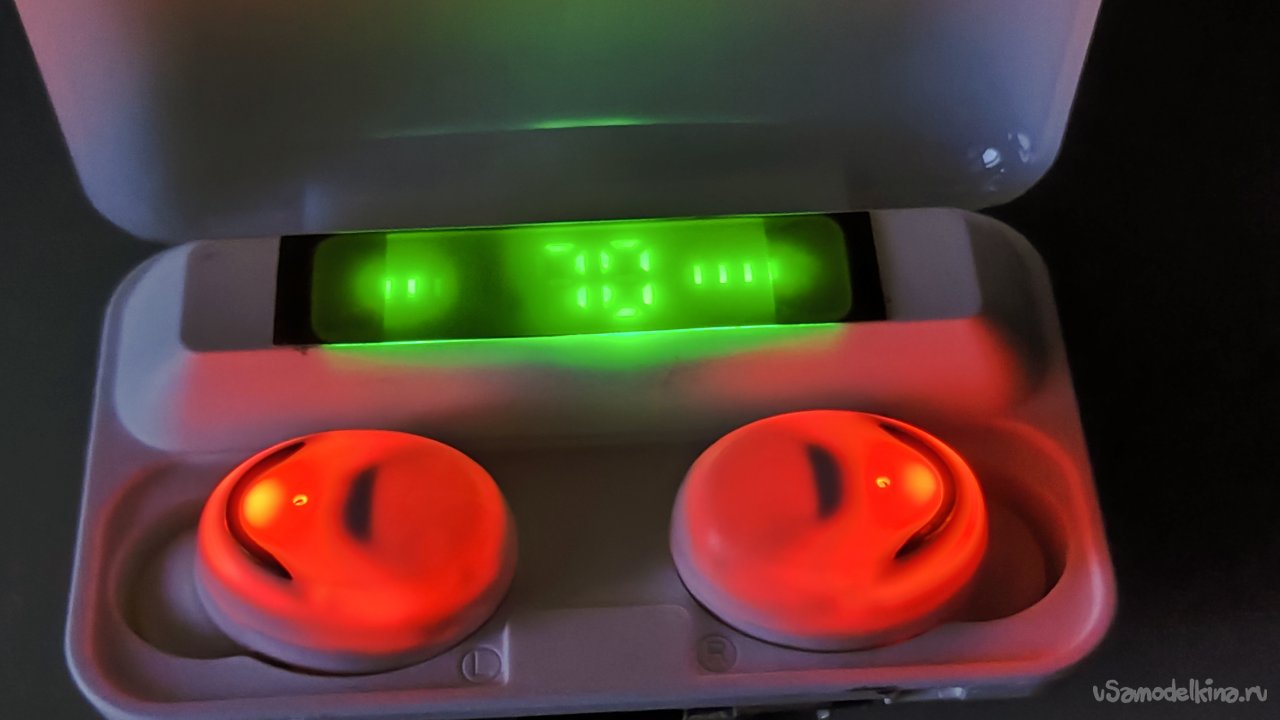

Собрал корпус базы. Поставил наушники на зарядку. Все прекрасно работает.

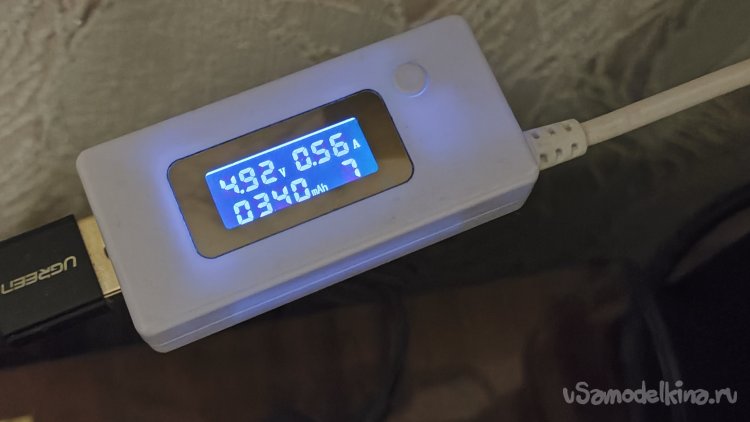

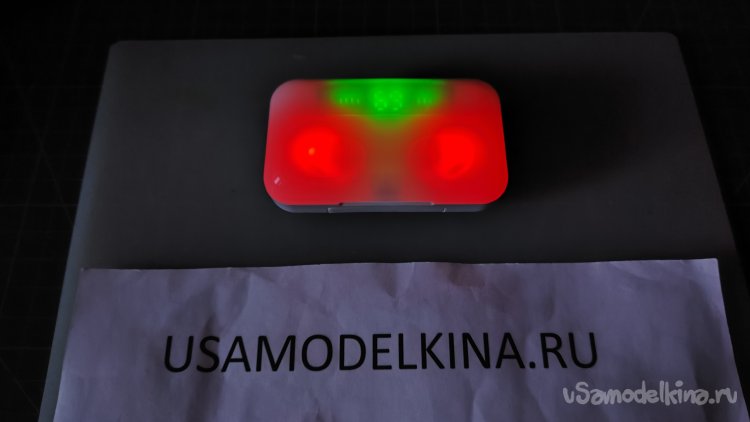

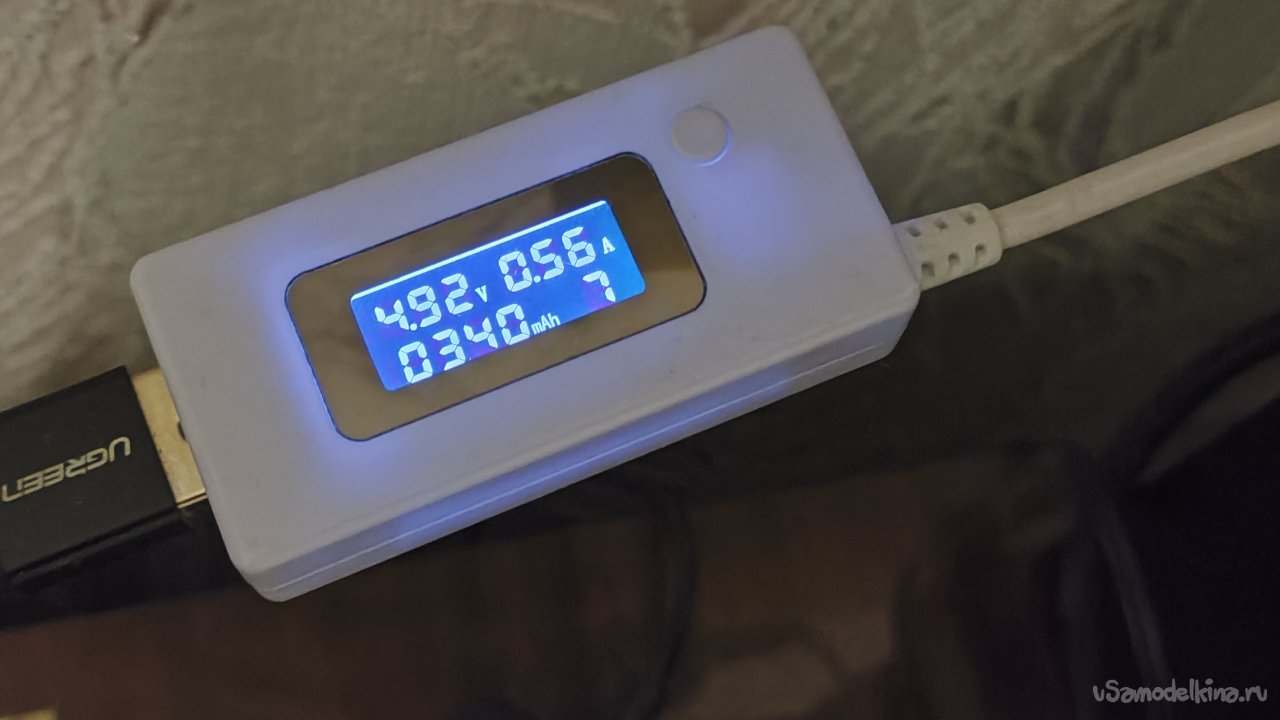

Поставил базу на зарядку. Ток потребления примерно полампера. Полностью разряженный аккумулятор зарядится часа за три.
Приклеенные магниты стали намного лучше держать наушники в базе, контакт на пропадает и это радует. Замена аккумулятора и профилактический ремонт закончены. Пользуемся наушниками дальше.
