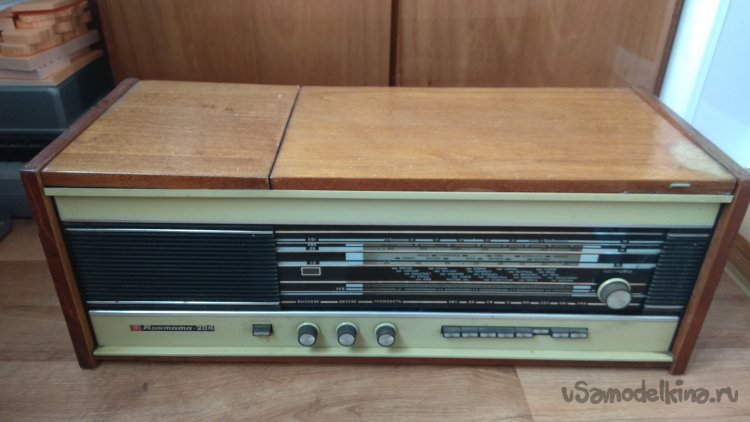

В ремонте советская радиола «Кантата-204», судя по радиодеталям 1980 года выпуска. Аппарат почти четыре года ждал, когда я им займусь, так как желания заниматься старинной, тяжелой, габаритной, ламповой техникой не было никакого.

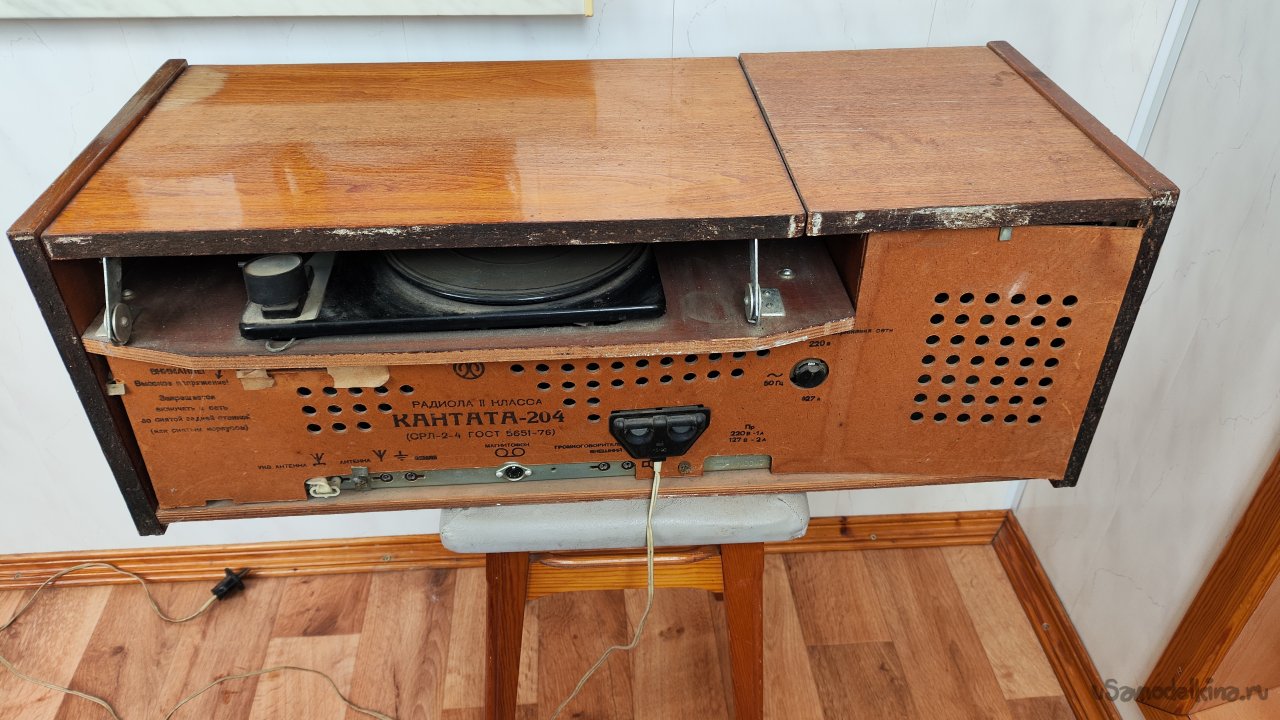

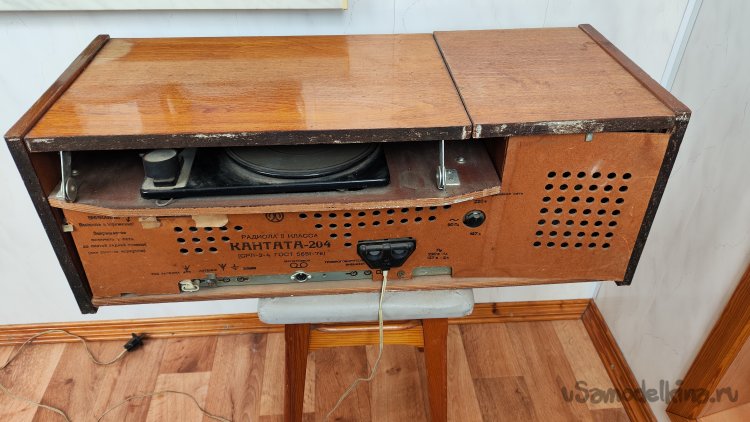

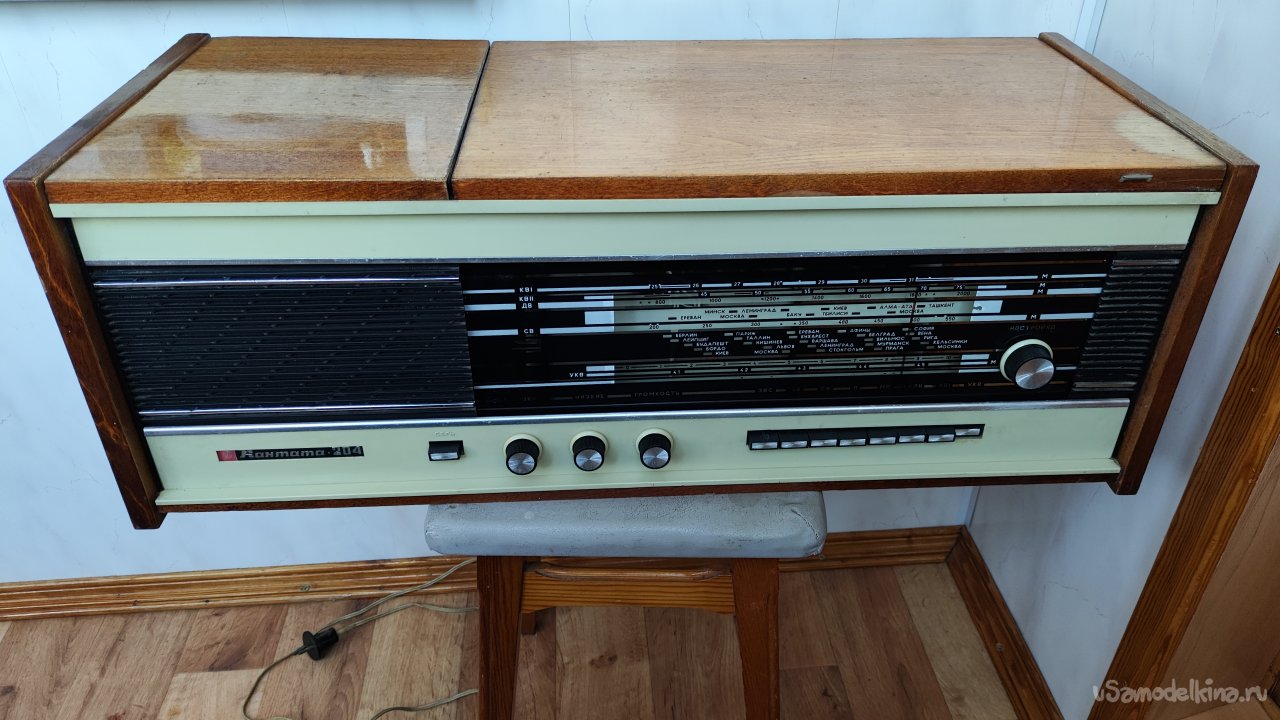

Но отпуск в феврале и хорошее настроение помогли радиоле. Для удобства работ поставил радиолу на стул.

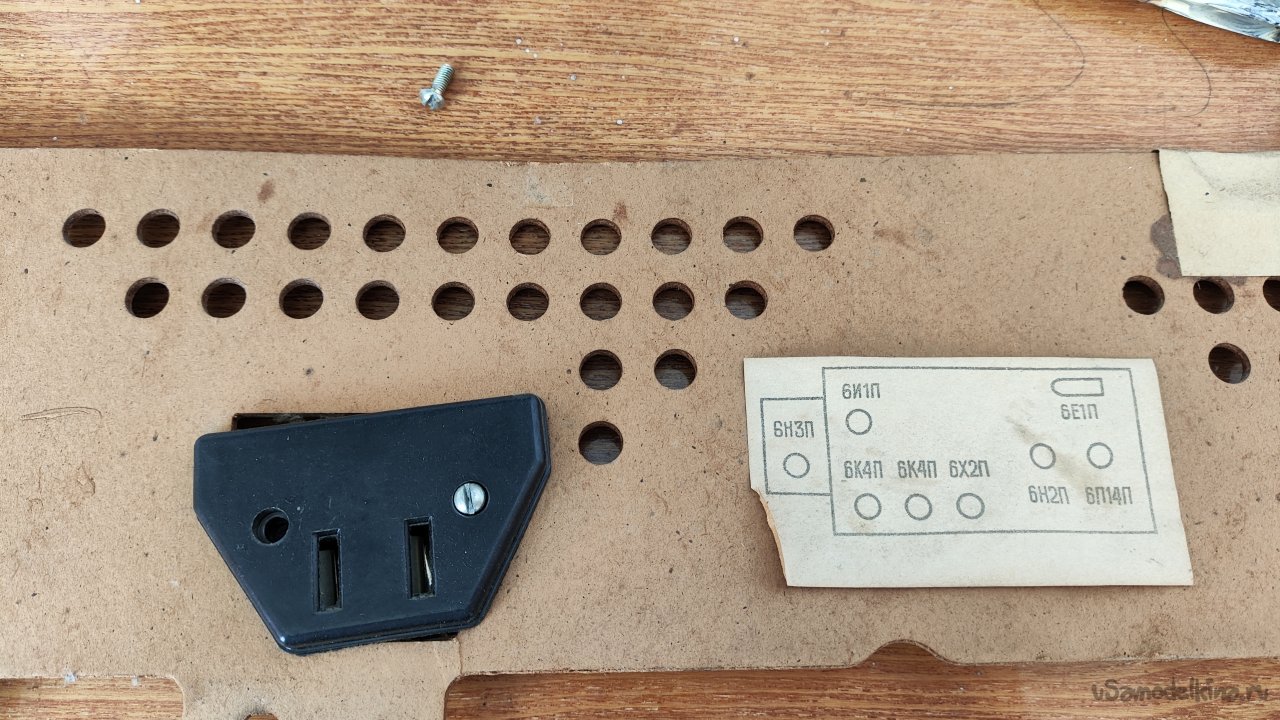

Открутил два винта и снял задний защитный экран из весьма рыхлого ДВП. На обратной стороне экрана есть небольшая памятка с типами и местами расположения радиоламп. Приятная мелочь, можно установить новые радиолампы, даже если нет ни схемы, ни ламп.

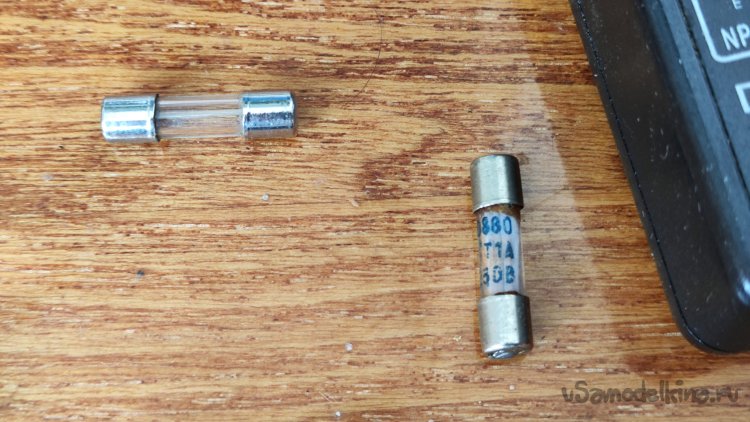

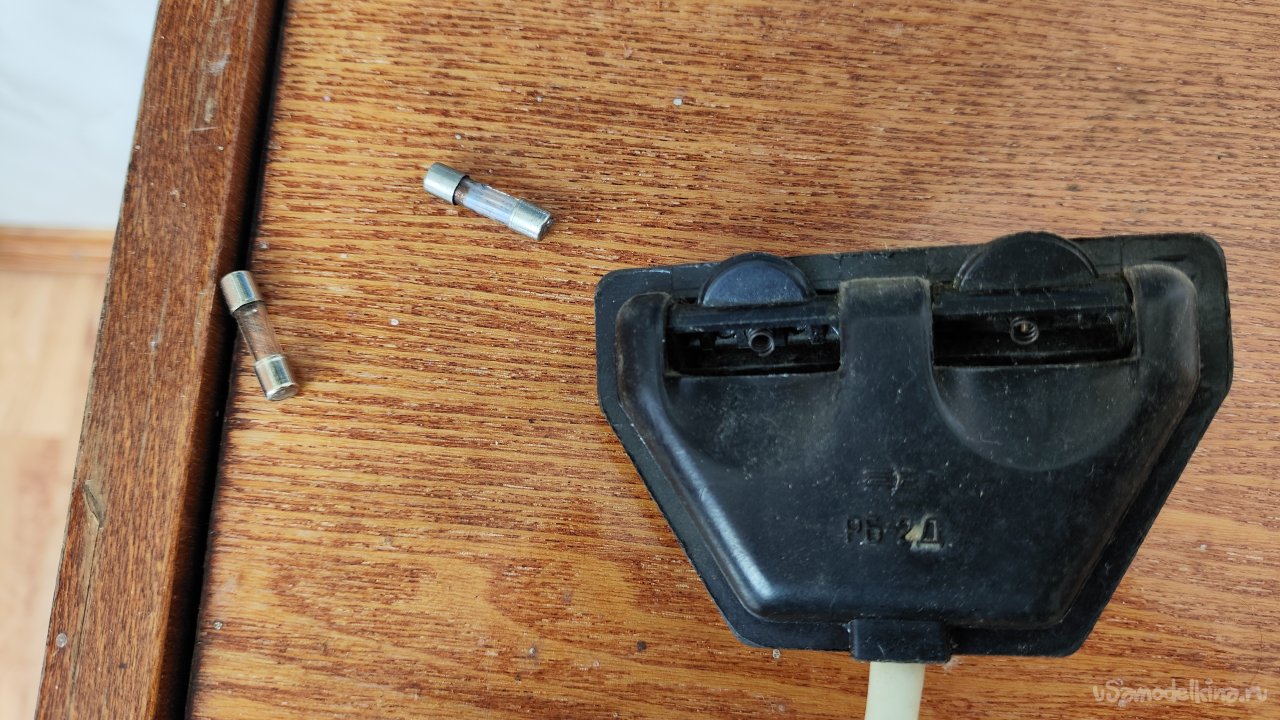

Открутив два винта, снял с заднего экрана разъем питания. Внутри живут два предохранителя. Один какой-то сильно мутный. Если он сгоревший, то ремонт может затянуться.

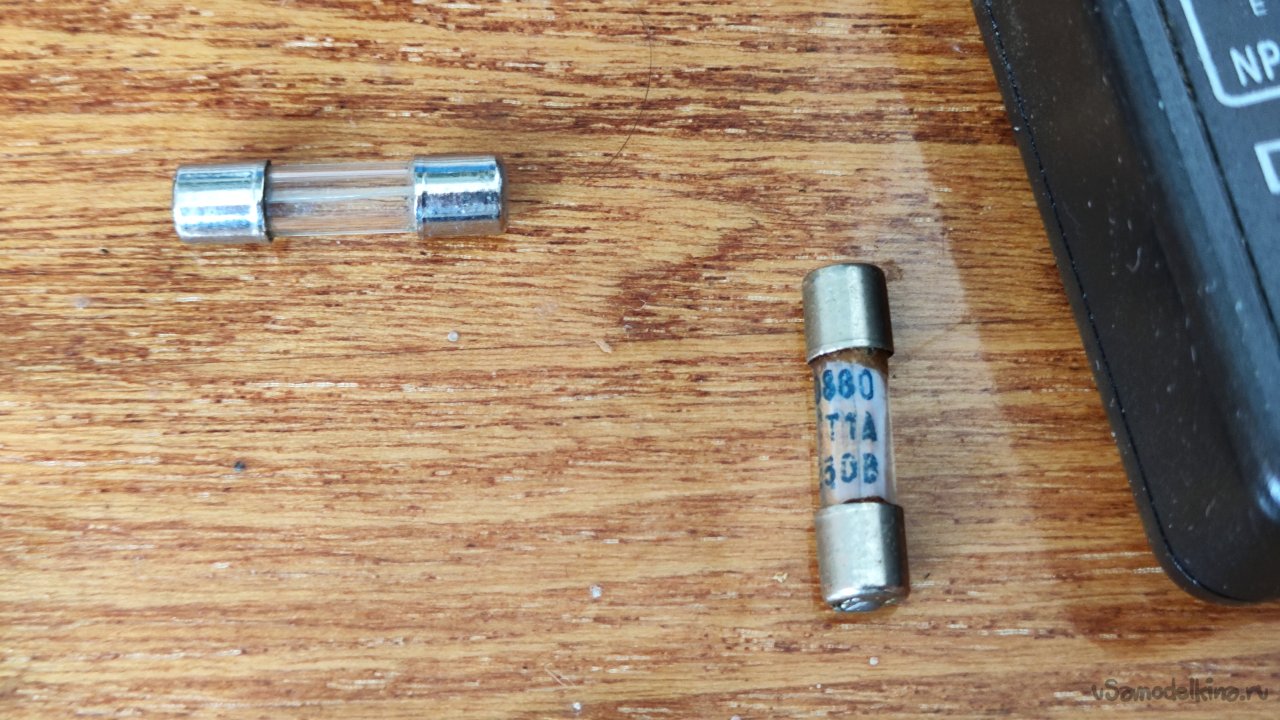

Проверил предохранители мультиметром. Оба целые. Это очень хорошая новость. Перематывать сетевой трансформатор очень не хочется.

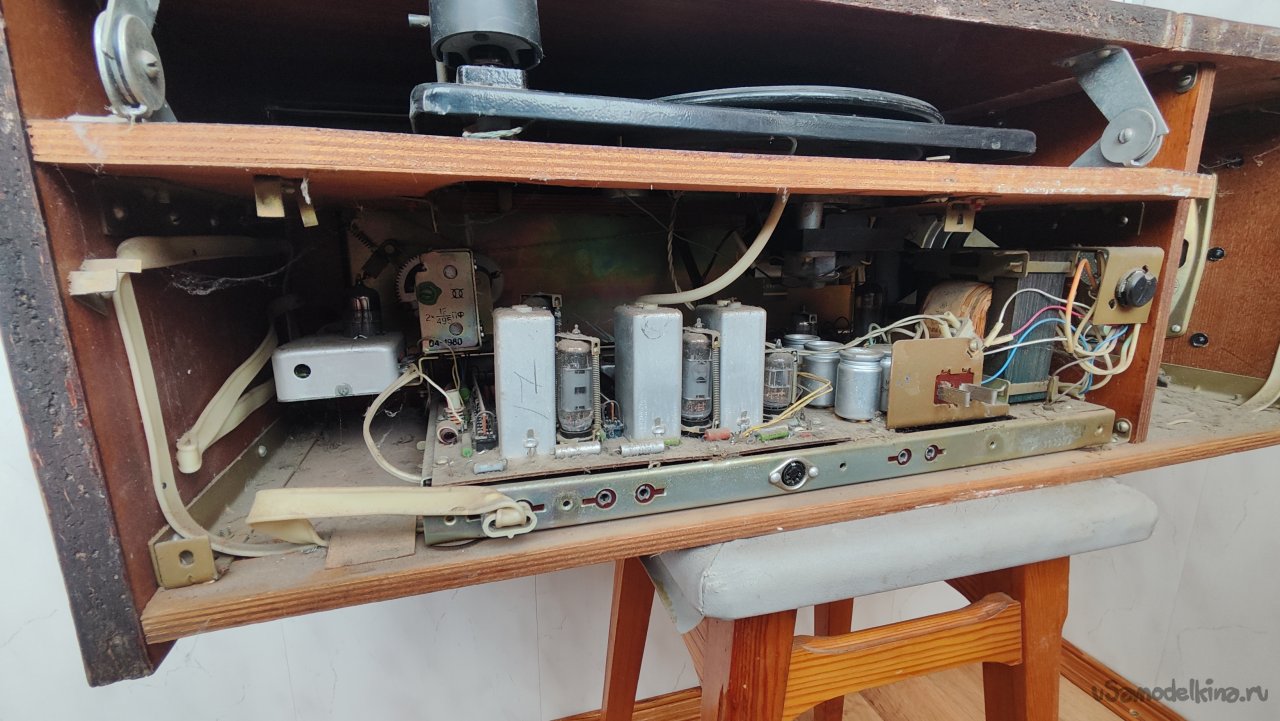

Внутри живет своей жизнью приличный слой пыли. Радиолу скорее всего разбирали, по крайней мере снимали задний экран, пломб не было.
Разъем от звукоснимателя проигрывателя пластинок.

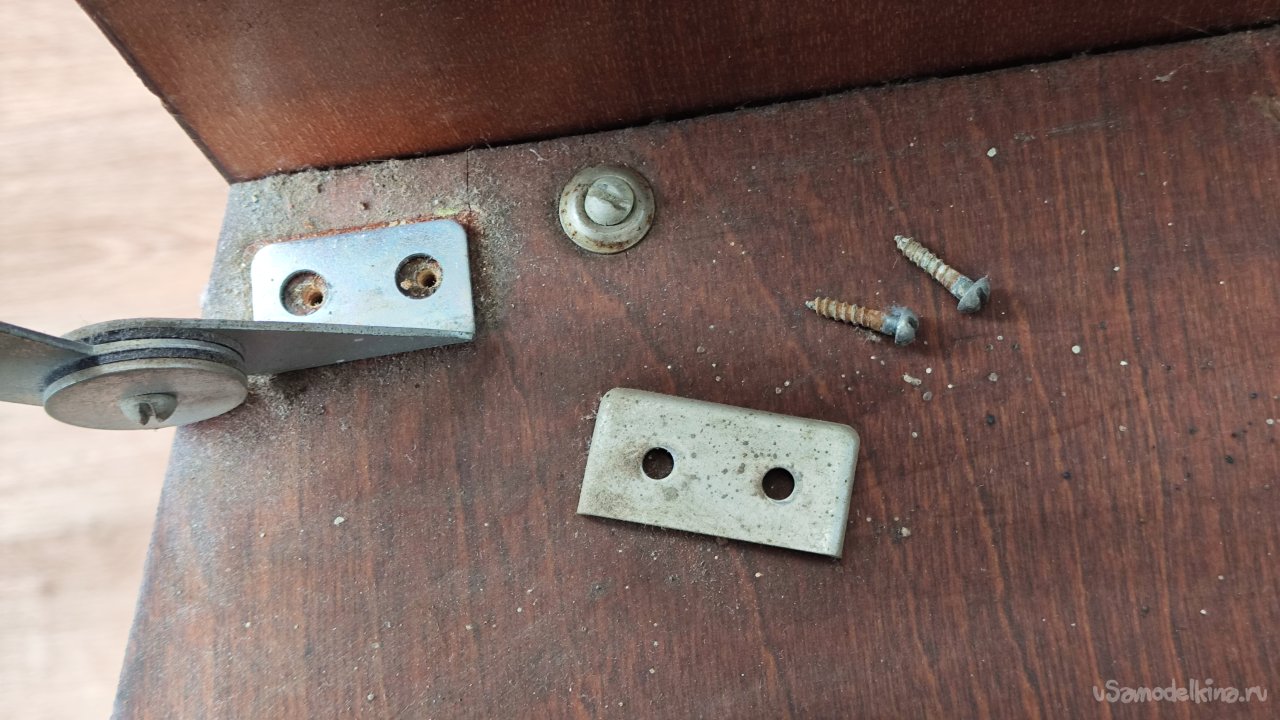

Первым делом решил по максимуму разобрать радиолу, продуть от пыли, стереть толстый слой грязи. Для снятия верхней крышки выкручиваю четыре самореза, по два с каждой стороны.

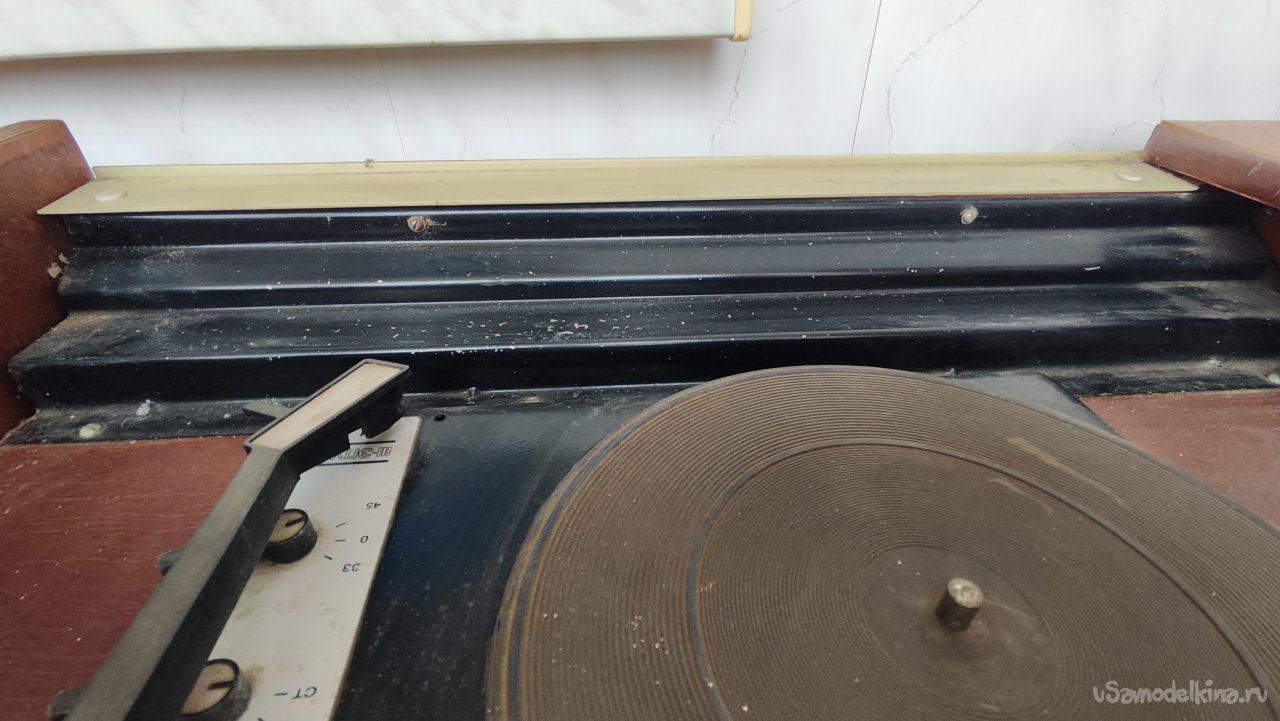

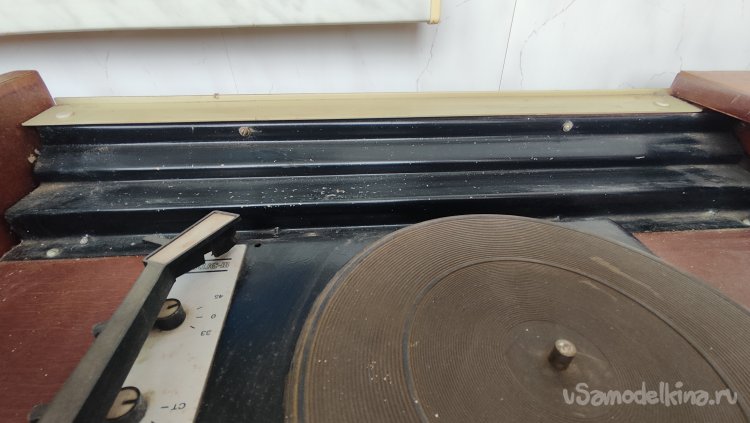

Между панелью проигрывателя и корпусом есть черный крашенный железный экран. Он крепится двумя винтами к корпусу и четырьмя саморезами к панели проигрывателя.

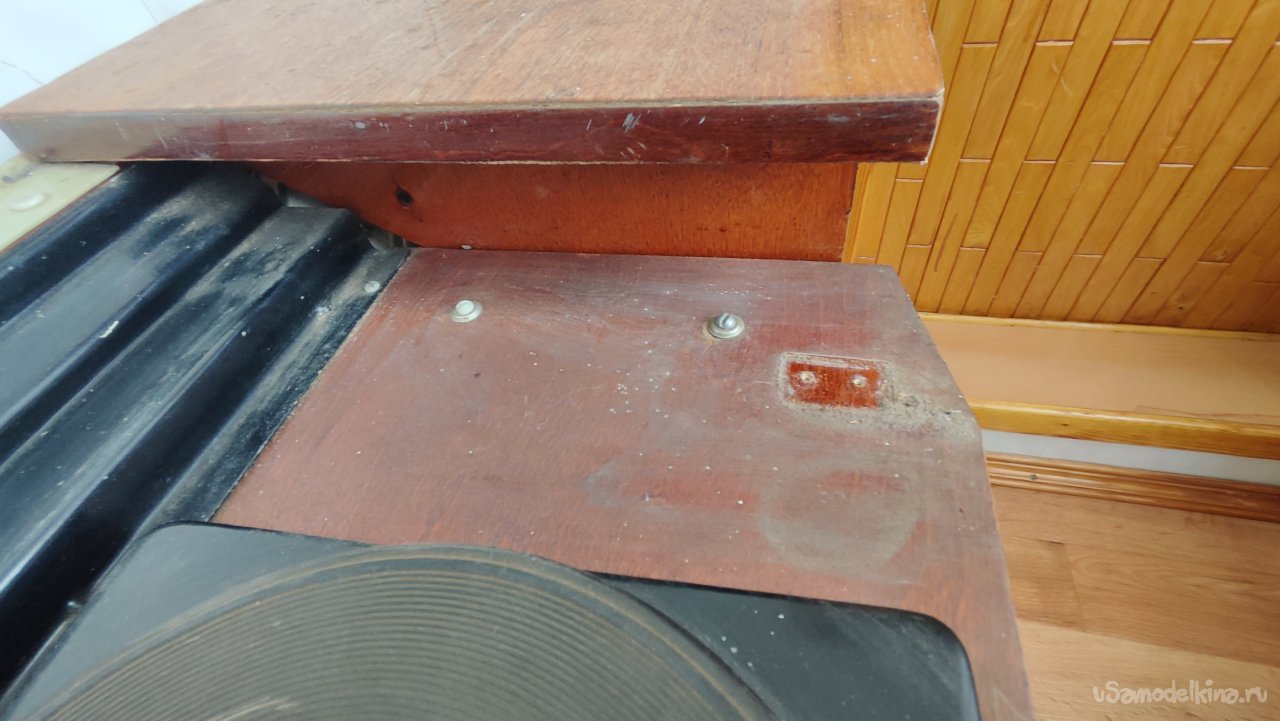

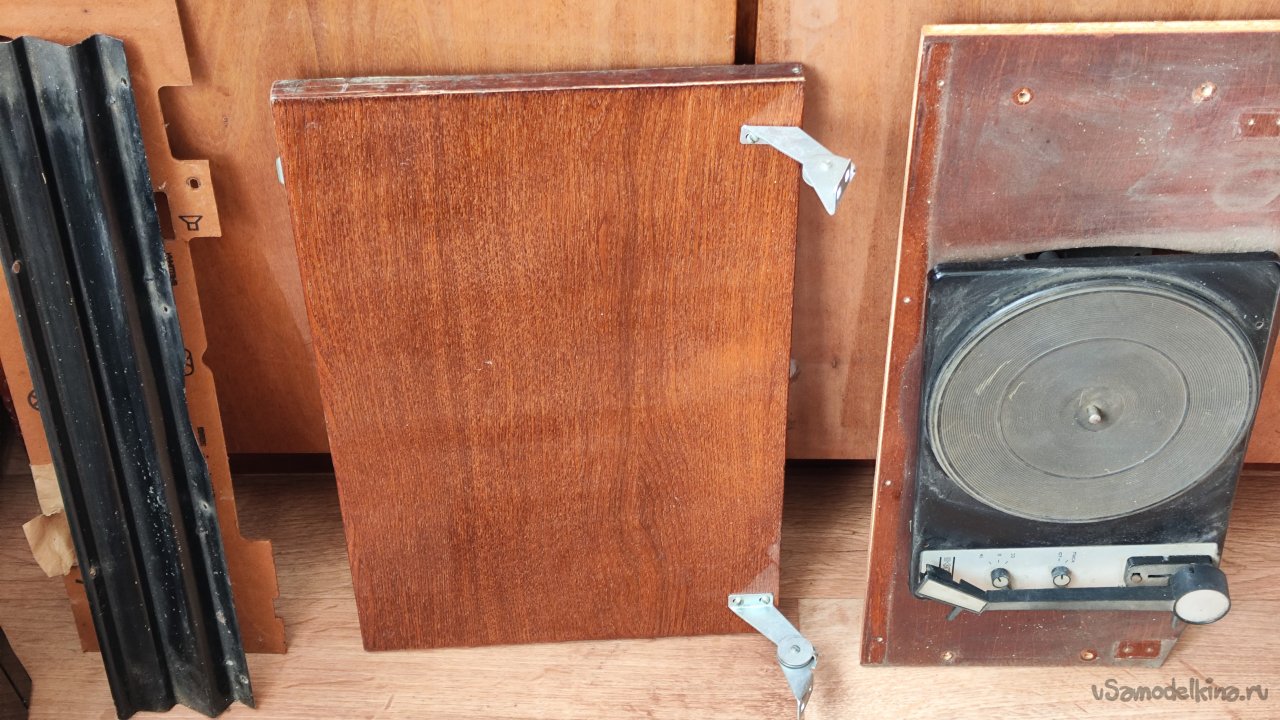

Сама панель крепится к корпусу четырьмя винтами с фигурными мебельными шайбами, по два винта с каждой стороны.

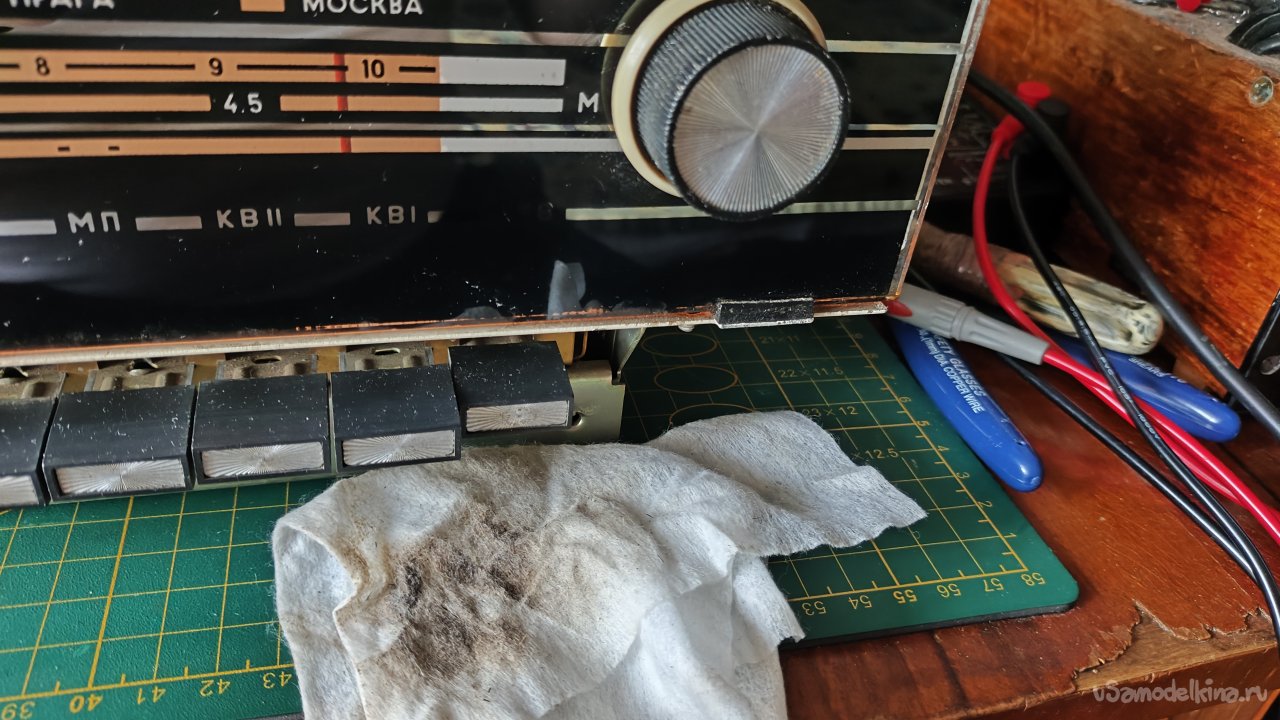

Панель очень грязная. Простое стирание пыли уже не помогает, придется мыть влажной салфеткой.

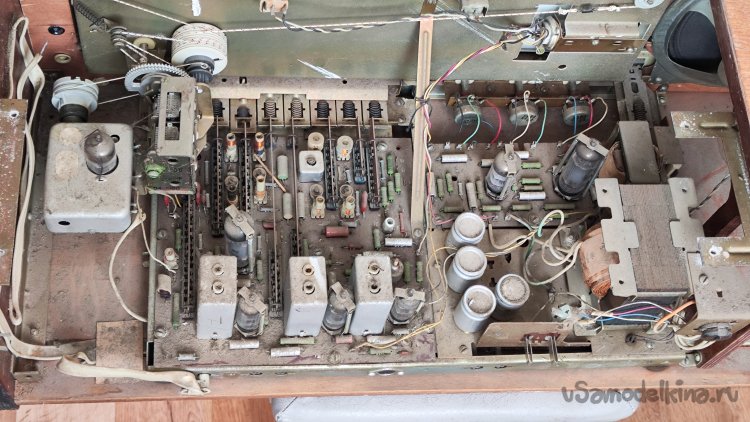

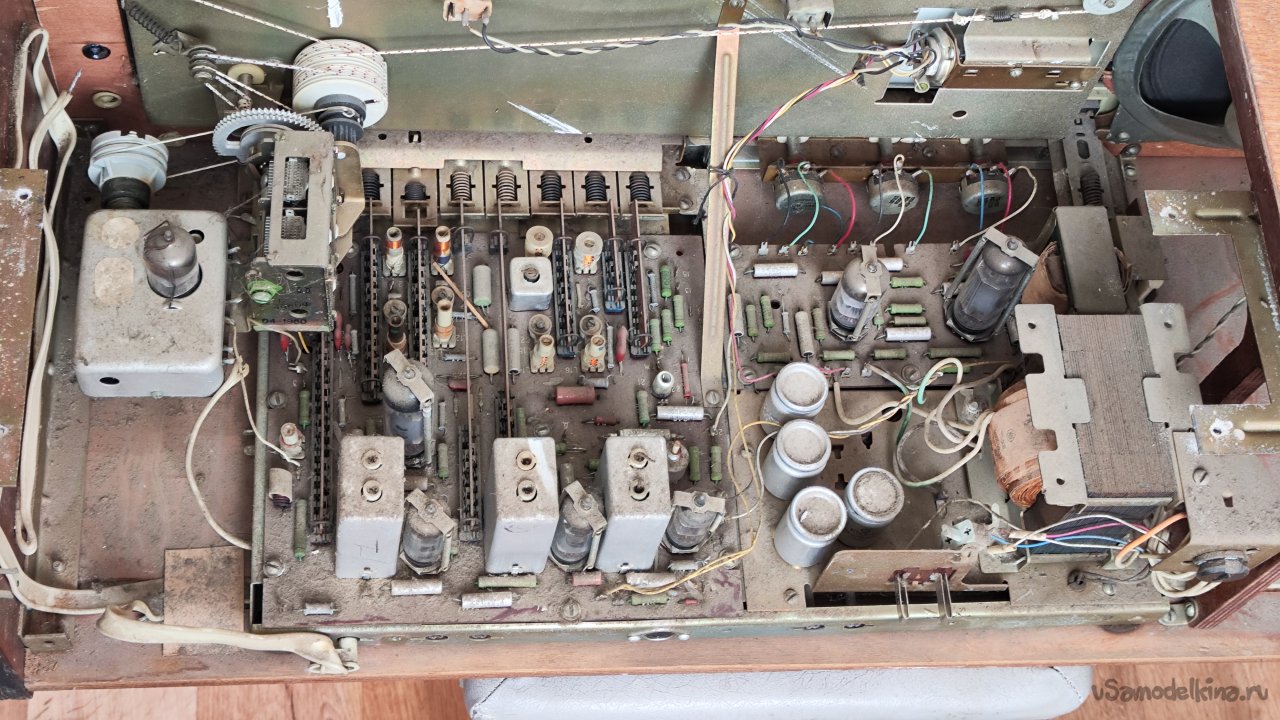

После снятия панели проигрывателя открывается «прекрасный вид». Все это перед ремонтом необходимо почистить.

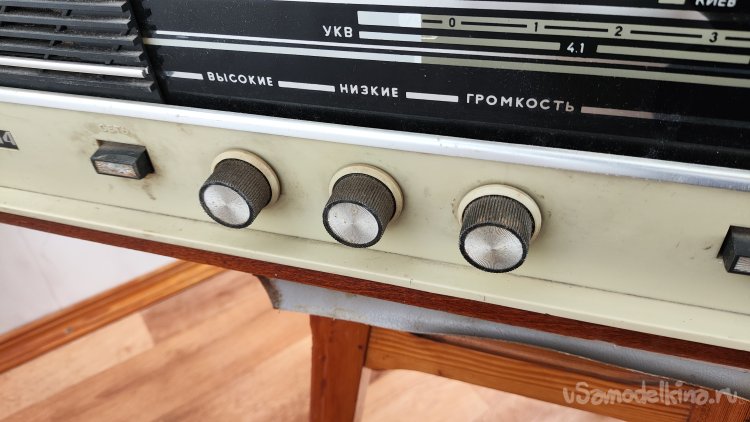

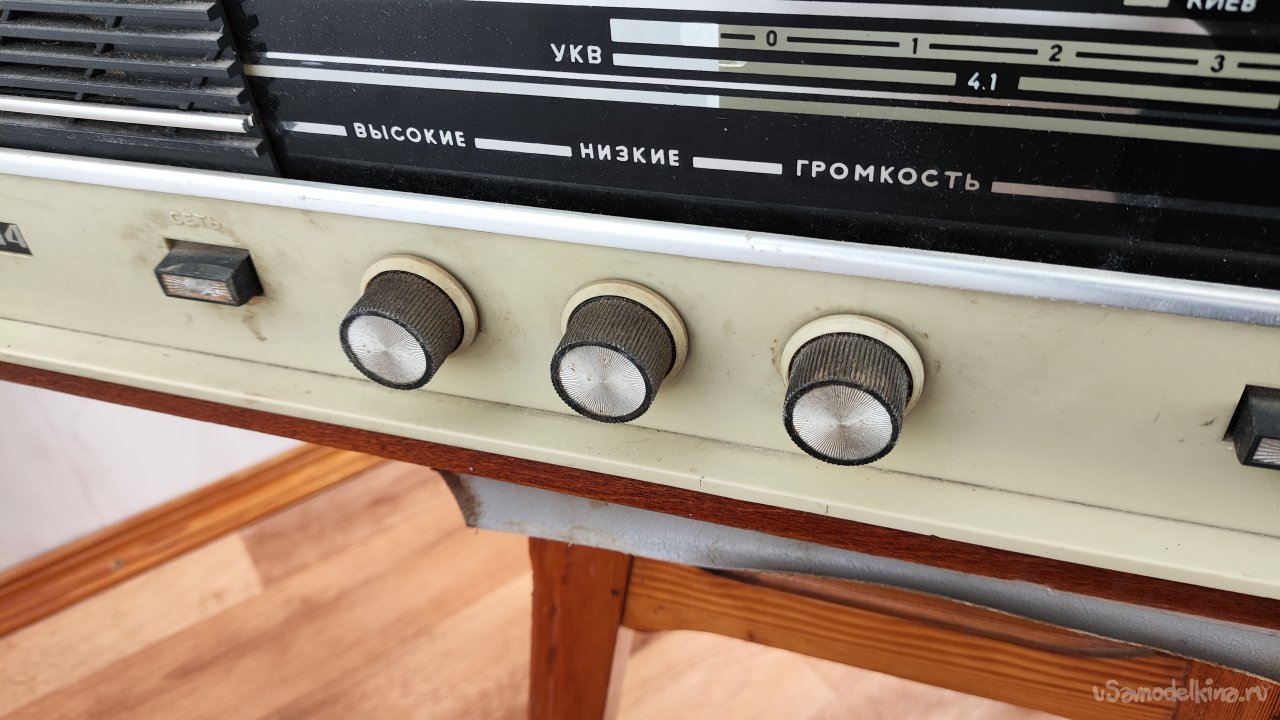

Для удобства работы хочу достать шасси радиолы из корпуса. Для начала необходимо снять три ручки регуляторов громкости и тембра.

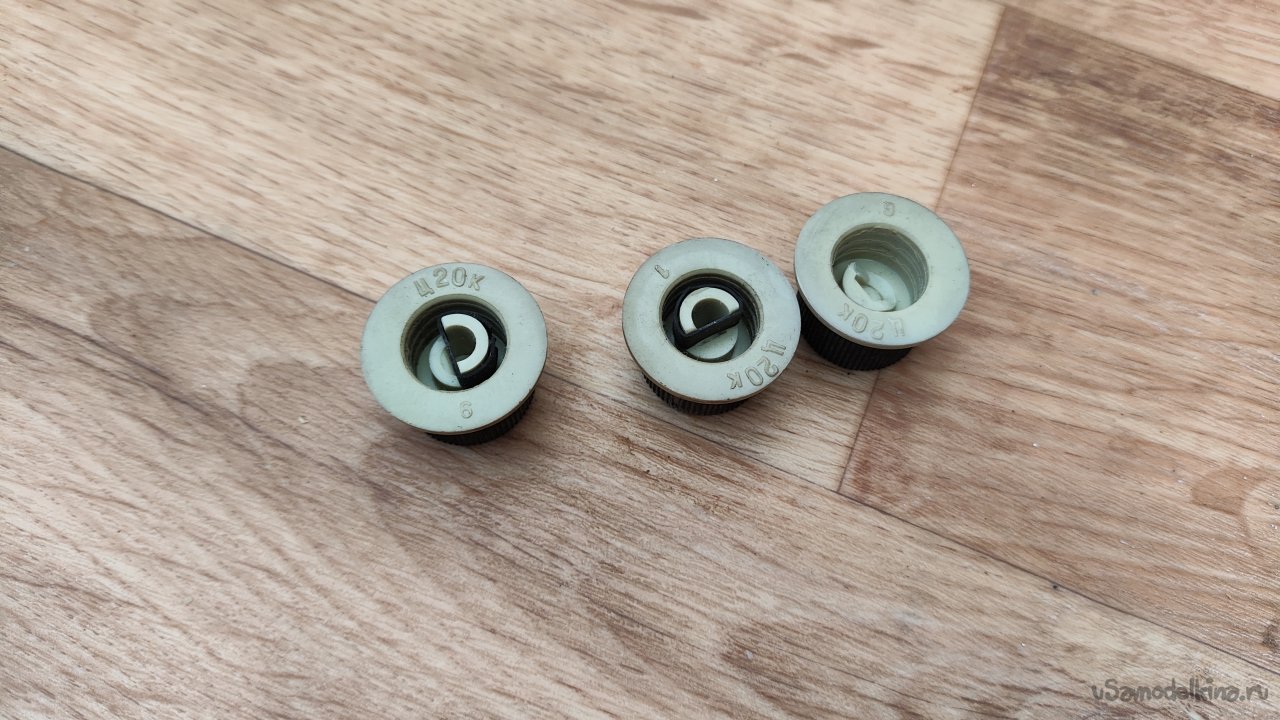

Ручки сняты. Две снялись достаточно легко, без повреждений. У третьей не выдержал и обломался пластик. Будем клеить, такую ручку найти целой будет очень не просто, почти невозможно. Есть в запасе другие ручки, но хочется сохранить родные.

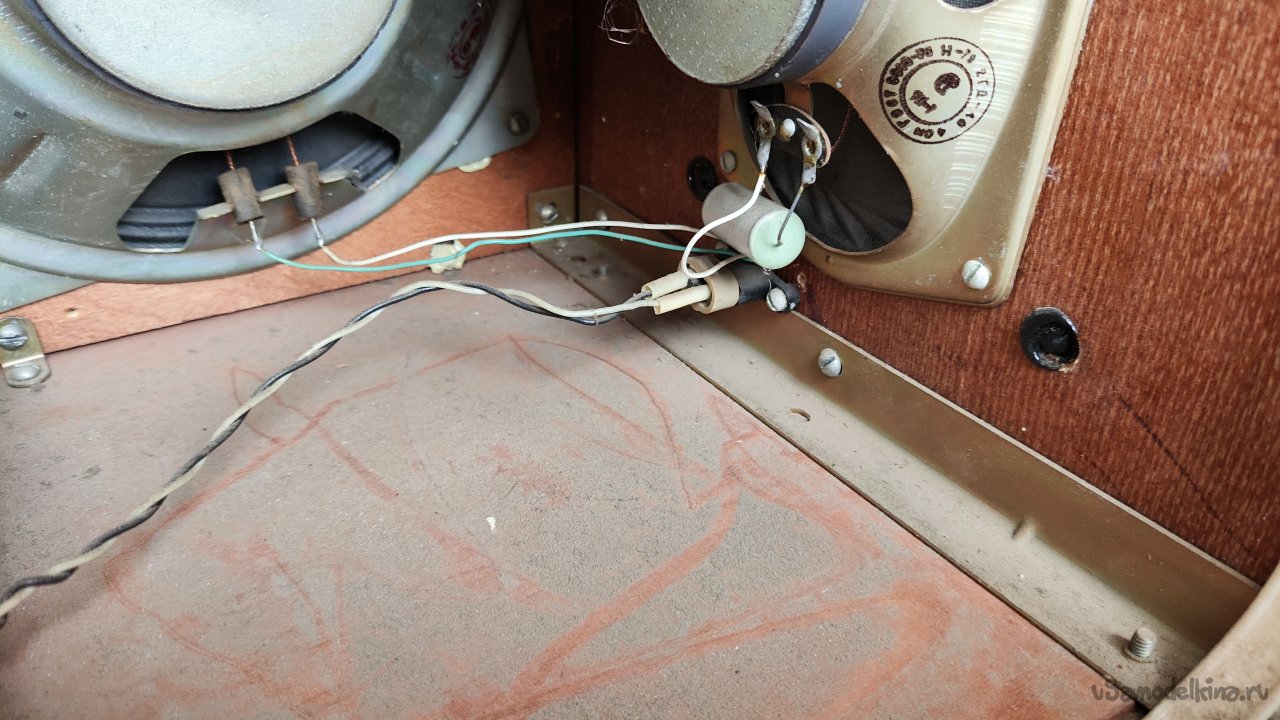

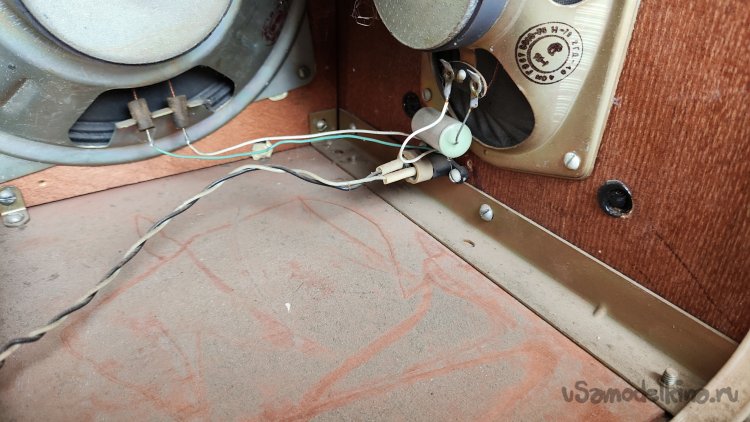

Очевидное достоинство радиолы это разъемы. Панель проигрывателя на разъемах, встроенные динамики тоже на разъеме. Радиолампы само собой на разъемах - ламповых панельках.

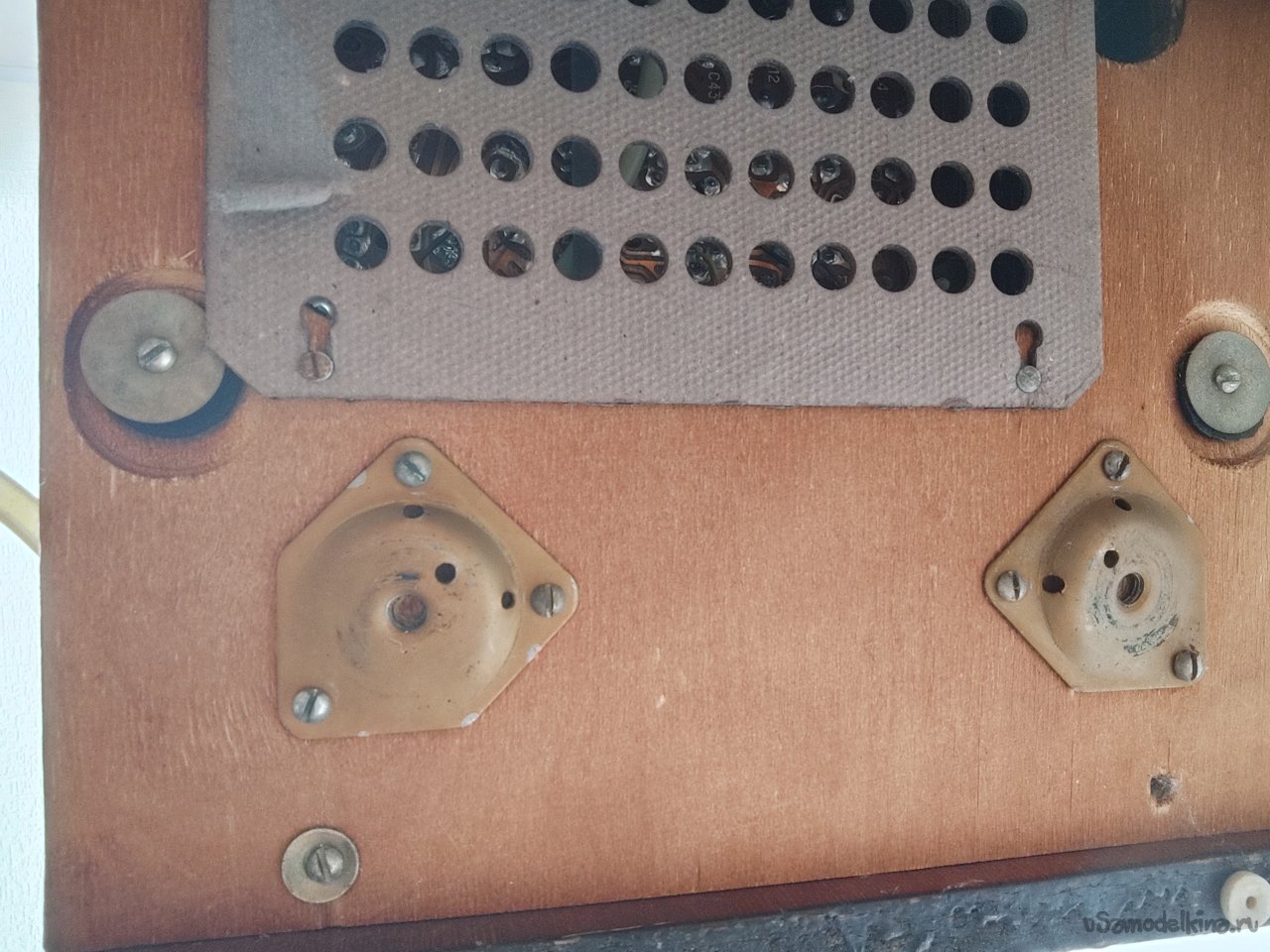

Шасси закреплено к корпусу четырьмя винтами с большими шайбами через резиновые втулки вставленные в корпус.
Шасси откручено и снято.

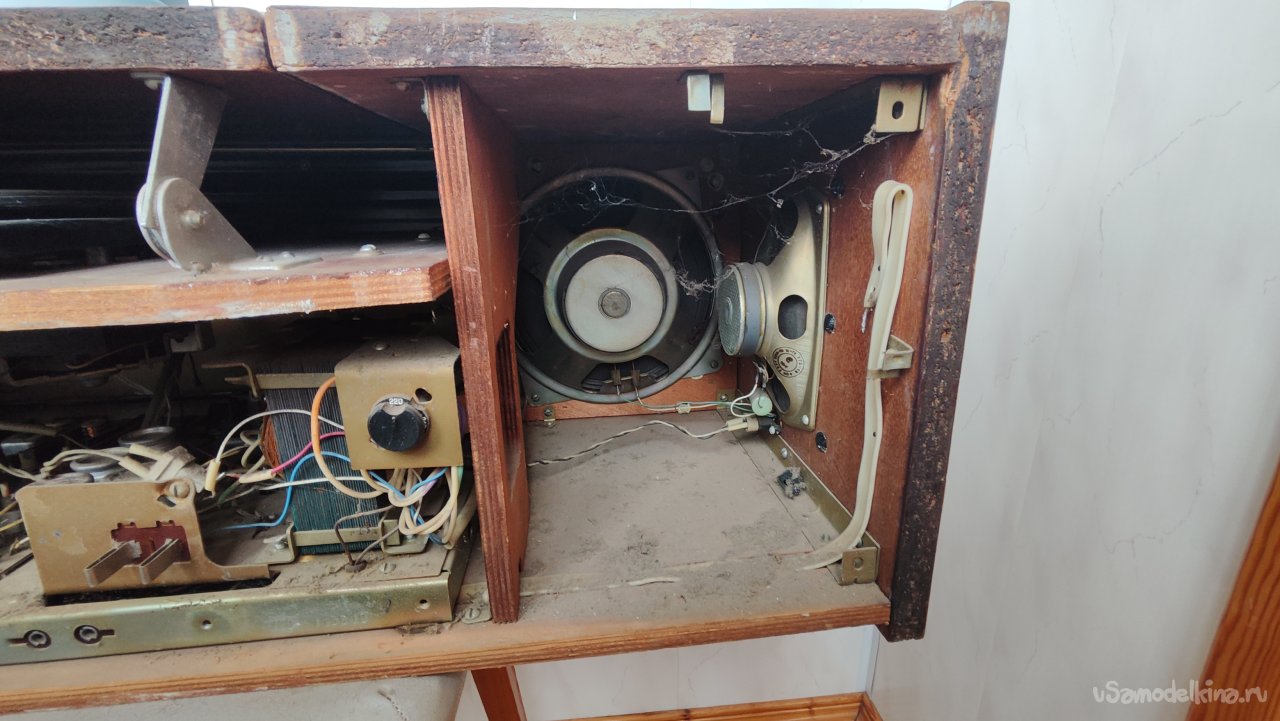

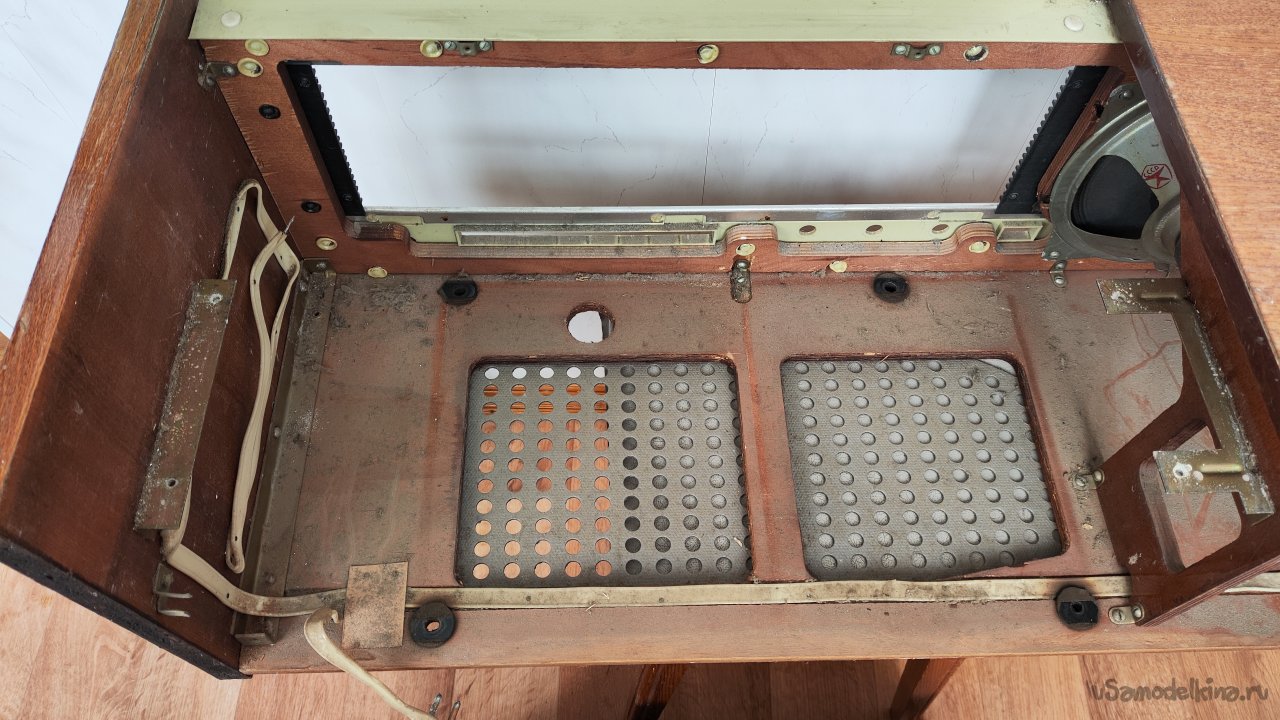

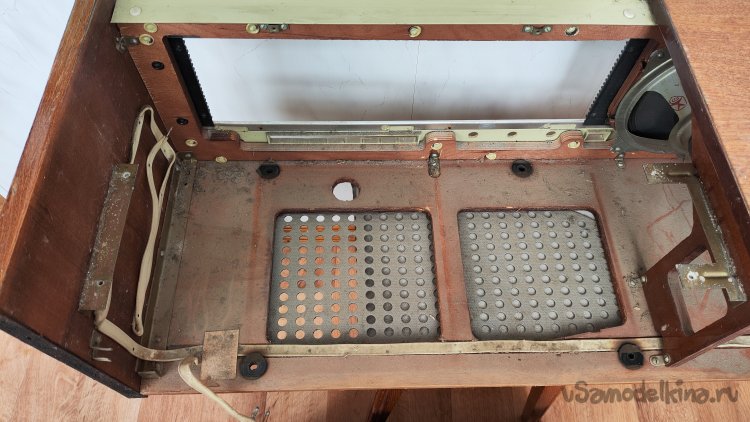

Внутри под шасси очень грязно. Теперь хорошо видны резиновые втулки - проставки.

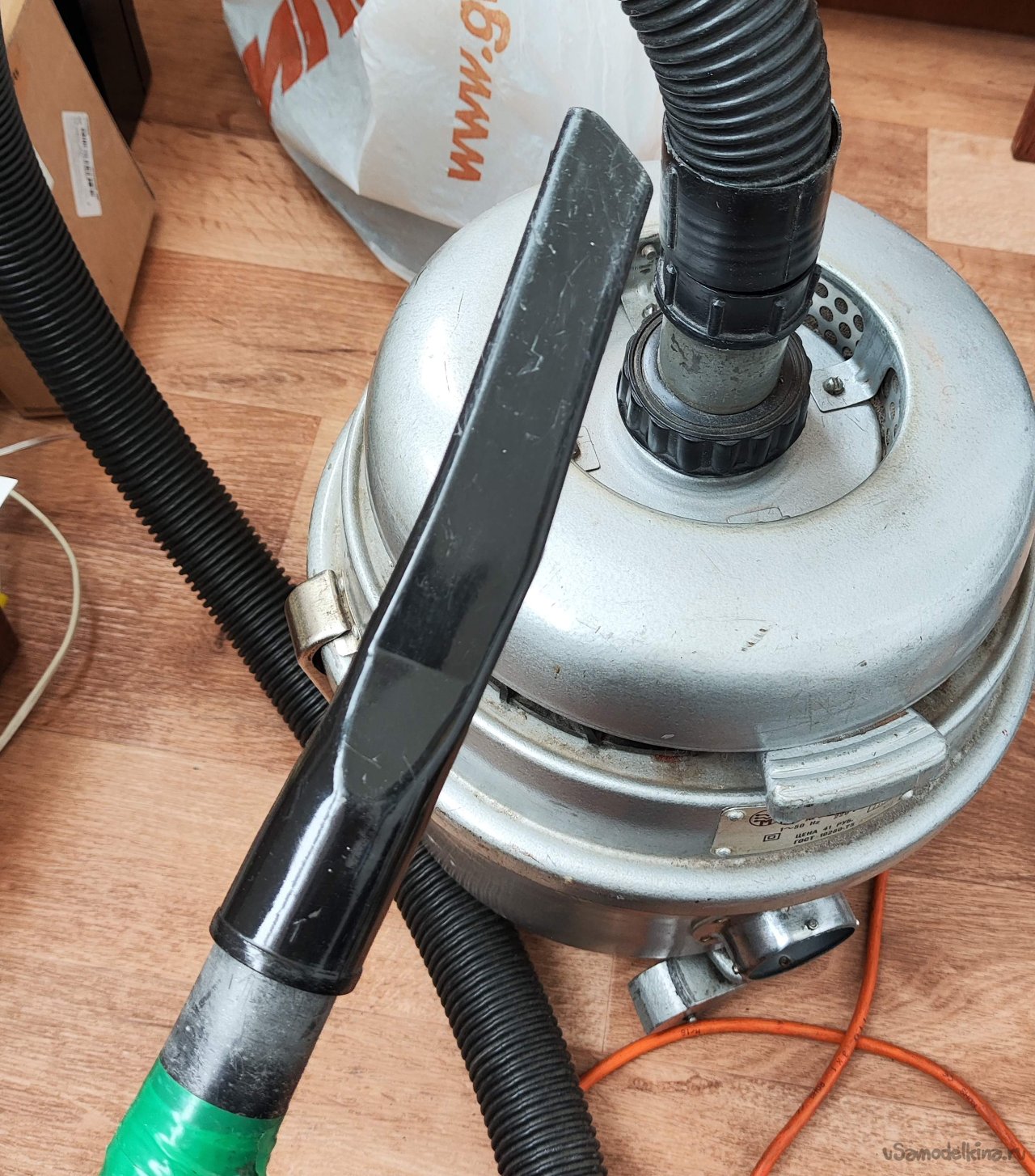

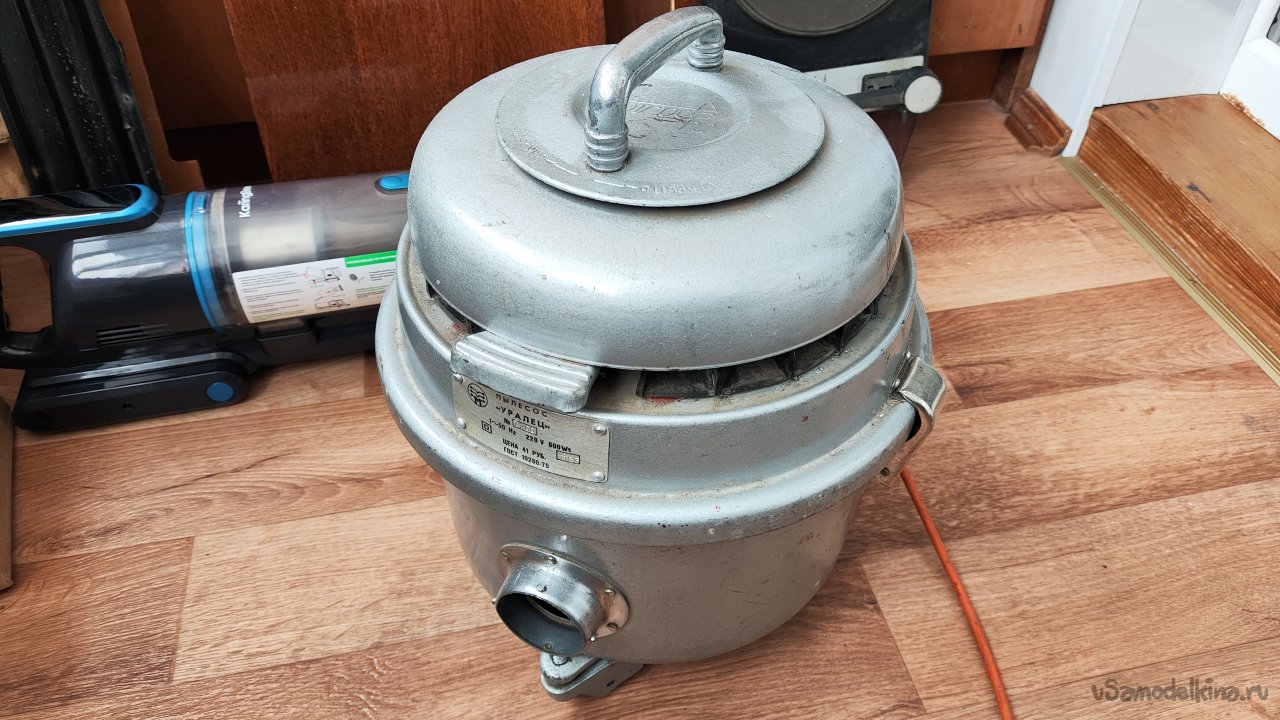

Для удаления пыли сначала воспользовался аккумуляторным пылесосом и кистью. Но полностью удалить пыль можно только методом выдувания сжатым воздухом. Компрессор дома я себе пока не завел, но зато есть старинный советский пылесос «Уралец» 1983 года выпуска.
Одним из достоинств пылесоса является возможность подключить шланг на выход. А со щелевой насадкой на ее выходе получается вполне приличное давление для пылеудаления.

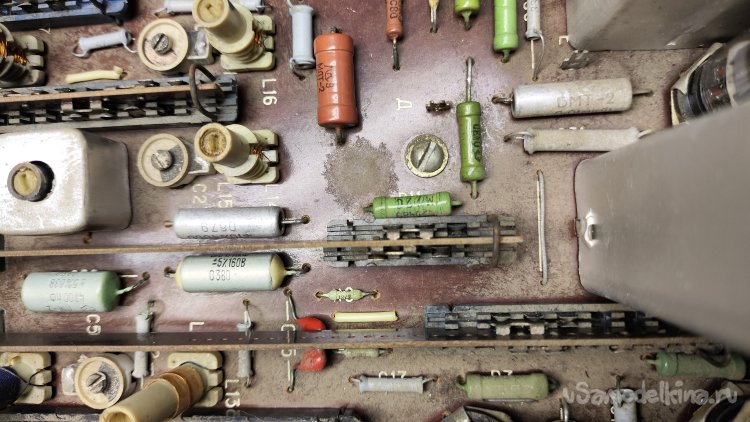

Пыль удалена. Грязи стало значительно меньше, но остатки все равно есть. Возможно, в помещении курили, и пыль смешалась со смолами.

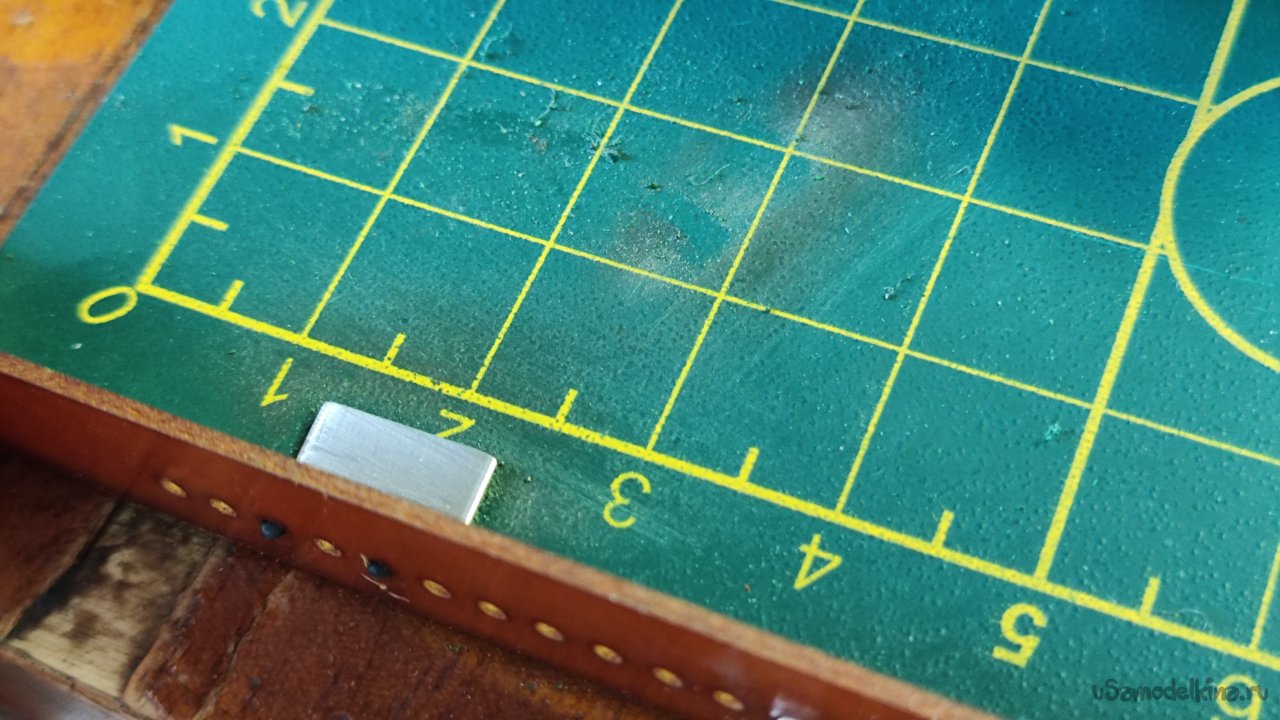

Перед углубленным изучением состояния шасси хочу починить сломанную ручку. Попробовал цианоакрилатный клей, не хочет клеить. Но мы не расстраиваемся, замешиваем эпоксидный пятиминутный клей. Излишки клея на ручке оставляю, потом внутри подпилю бормашинкой.

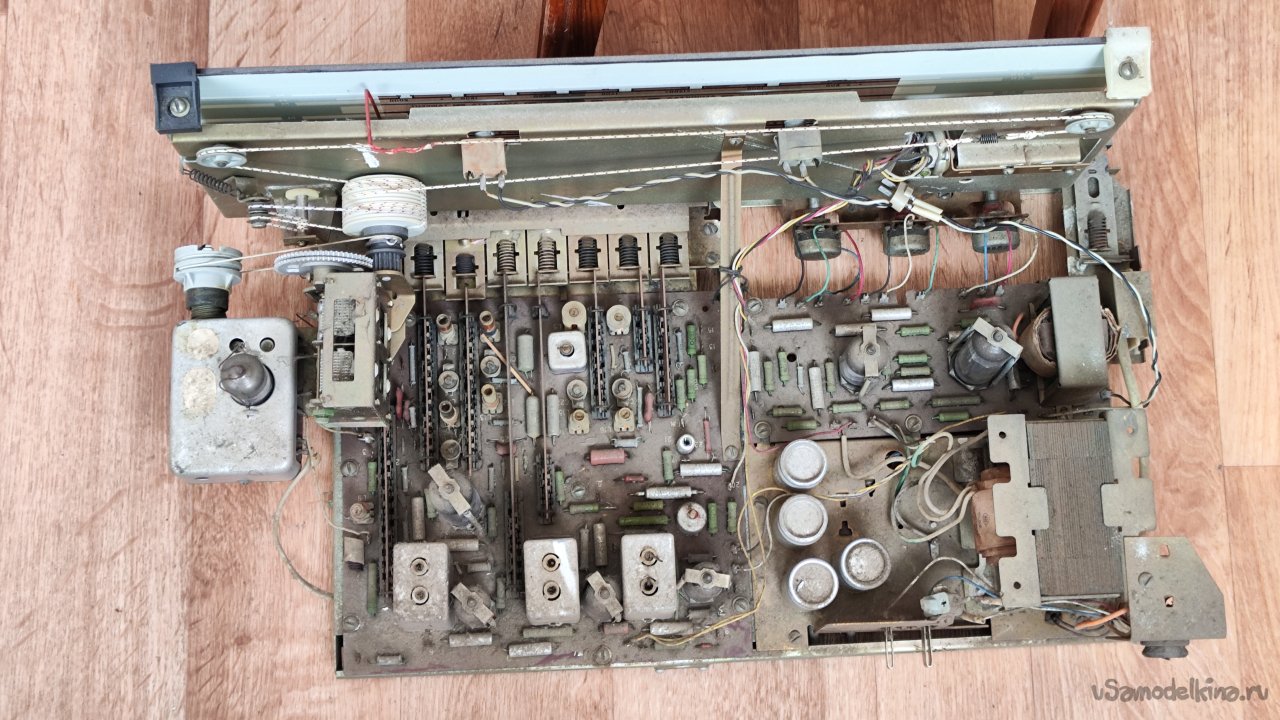

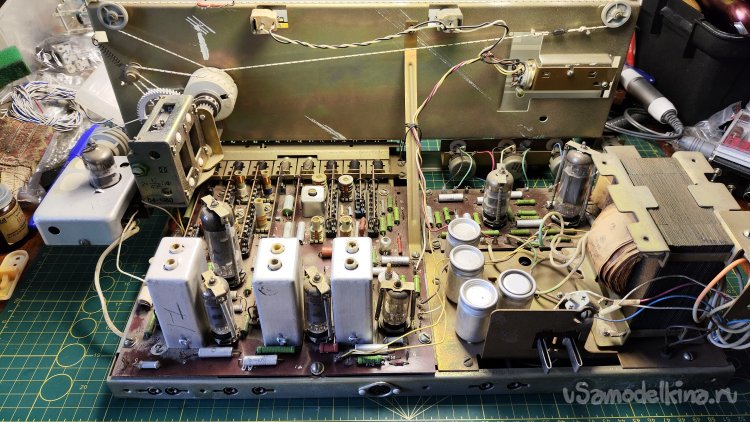

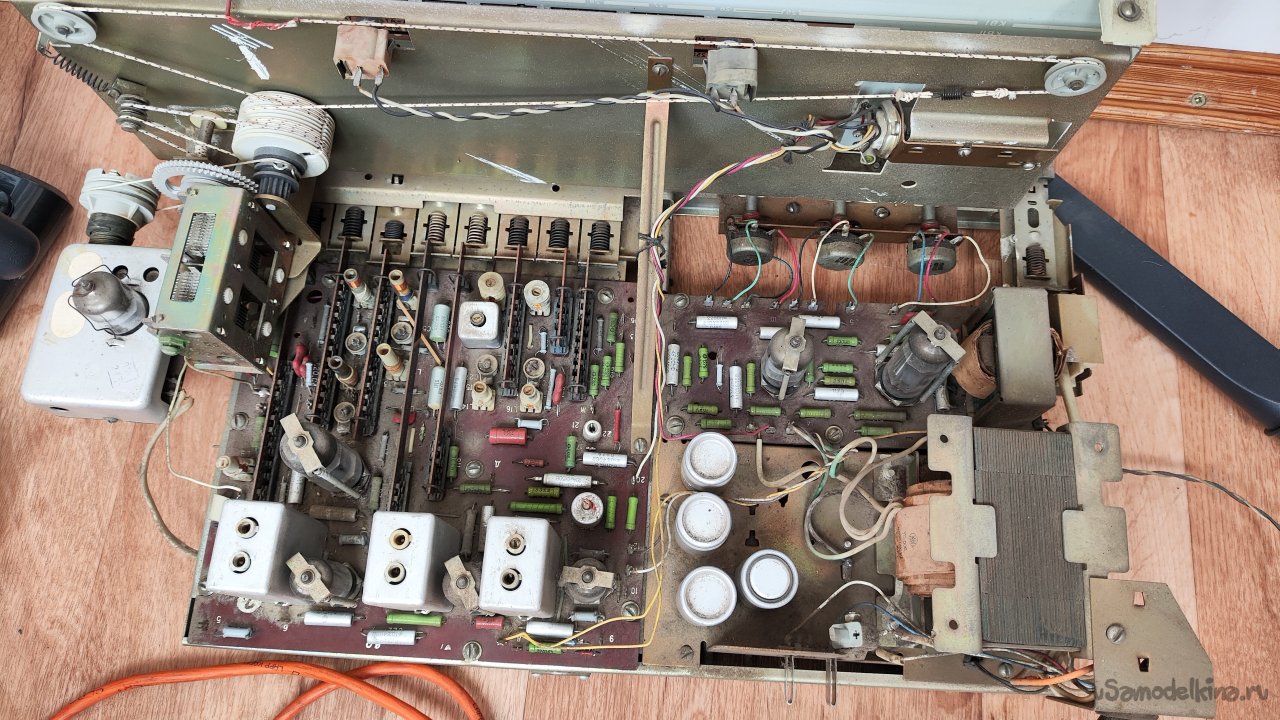

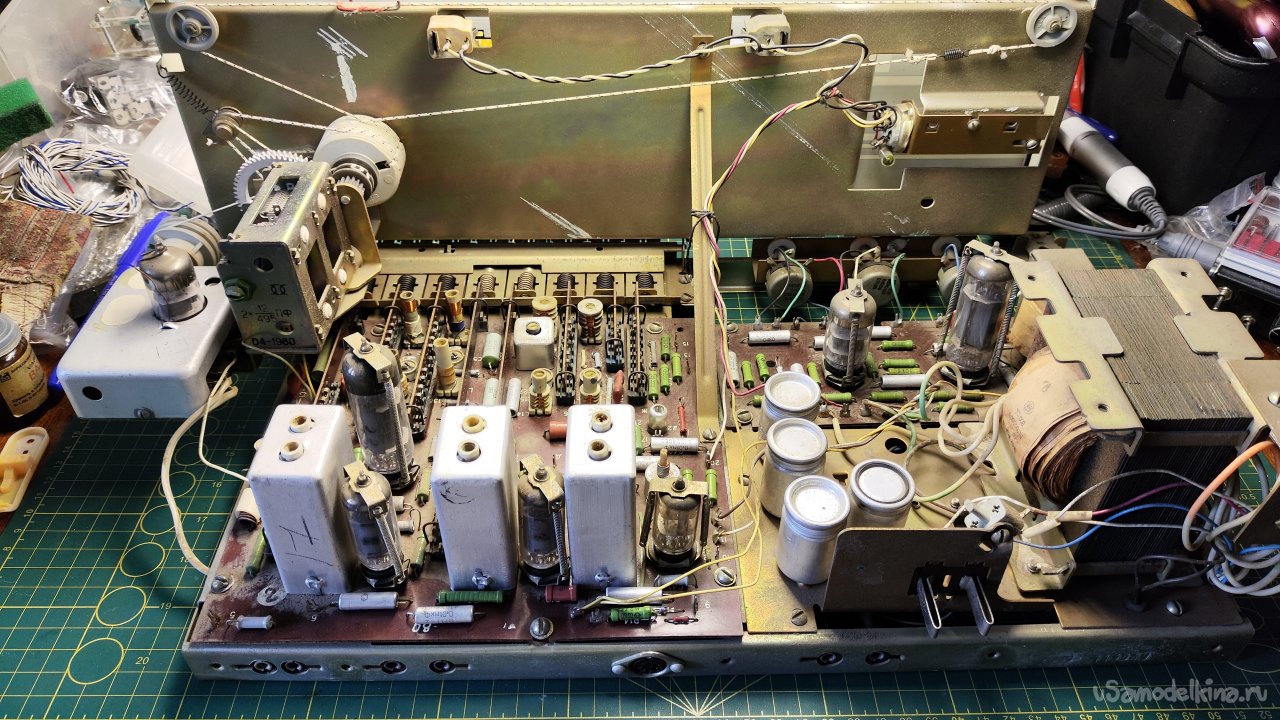

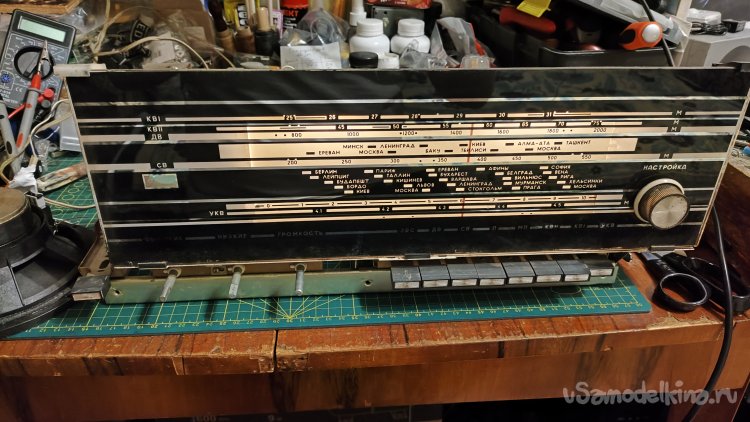

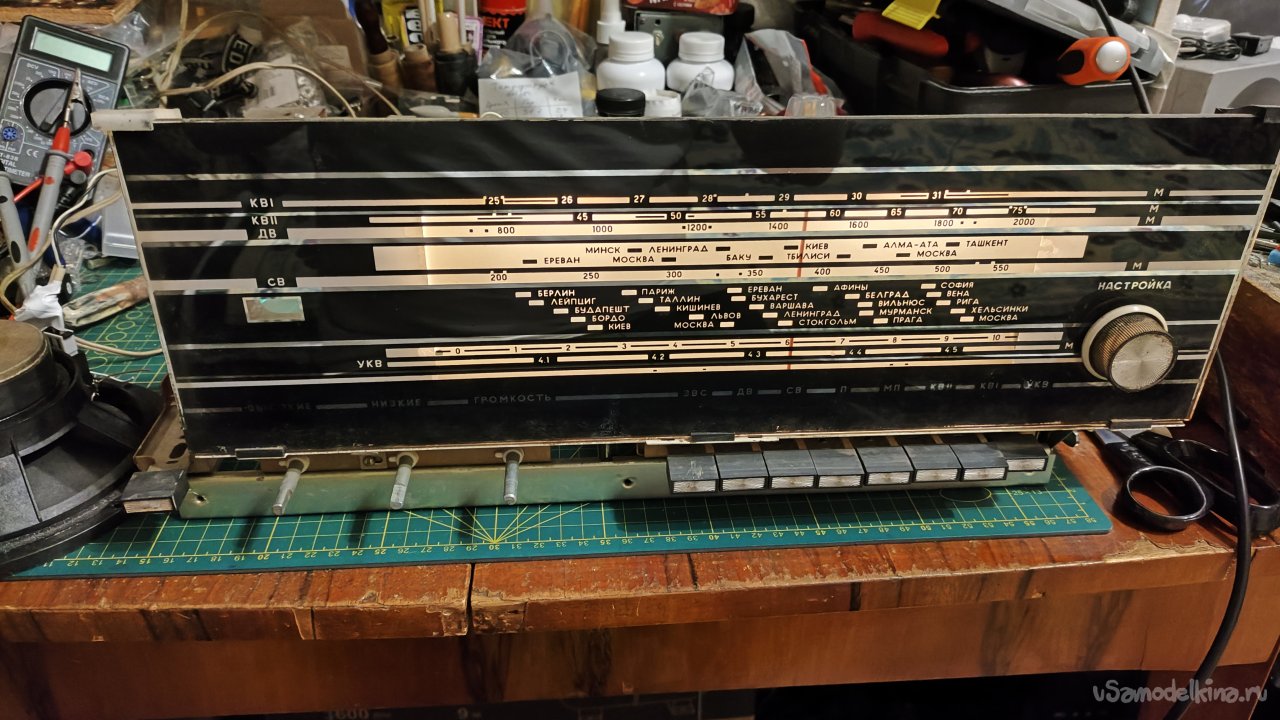

Шасси на рабочем столе.

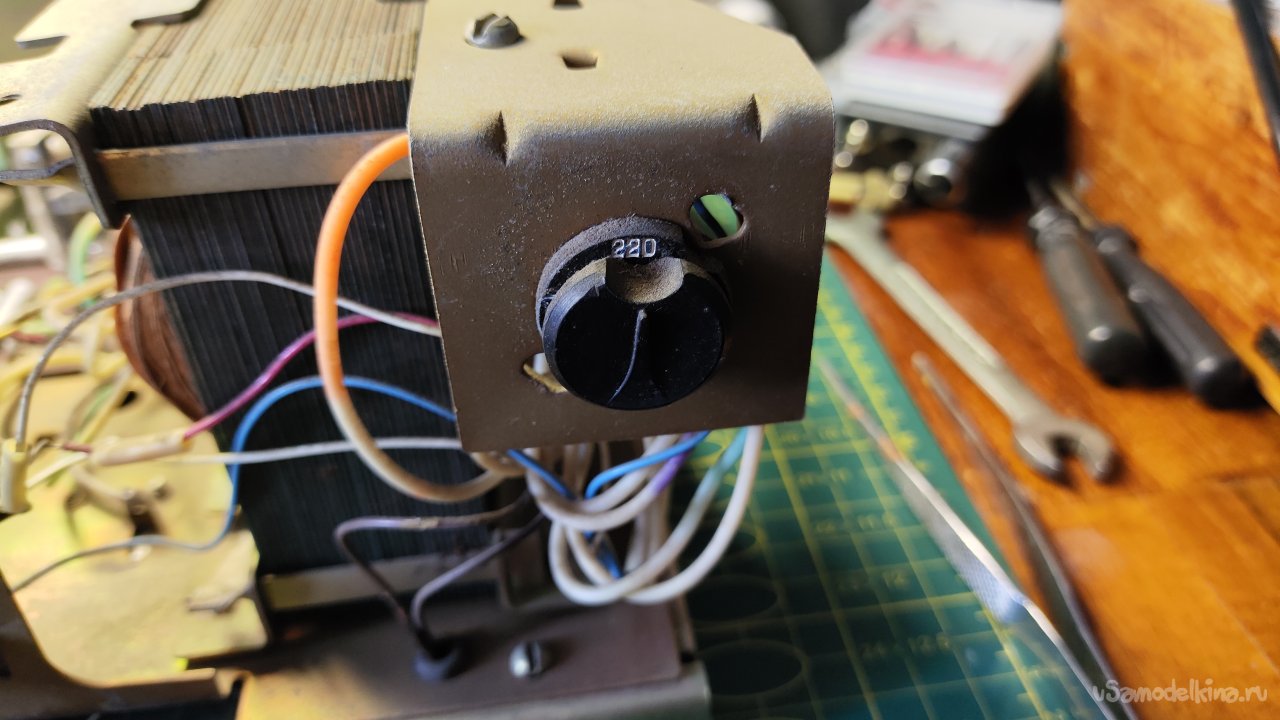

Переключатель напряжения питания. Радиола может питаться от трех напряжений 110, 127 и 220 вольт.

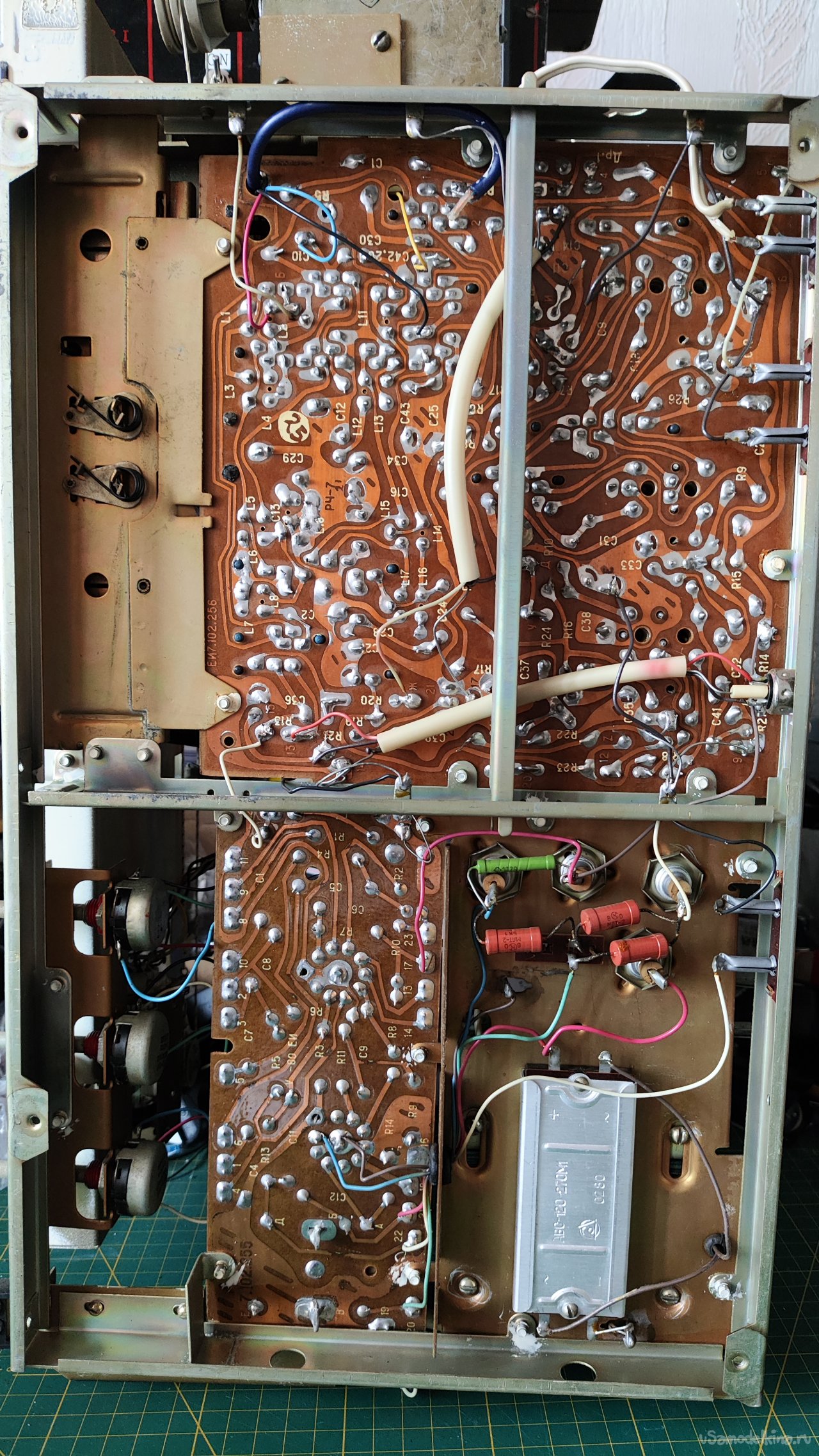

Вид с нижней стороны.

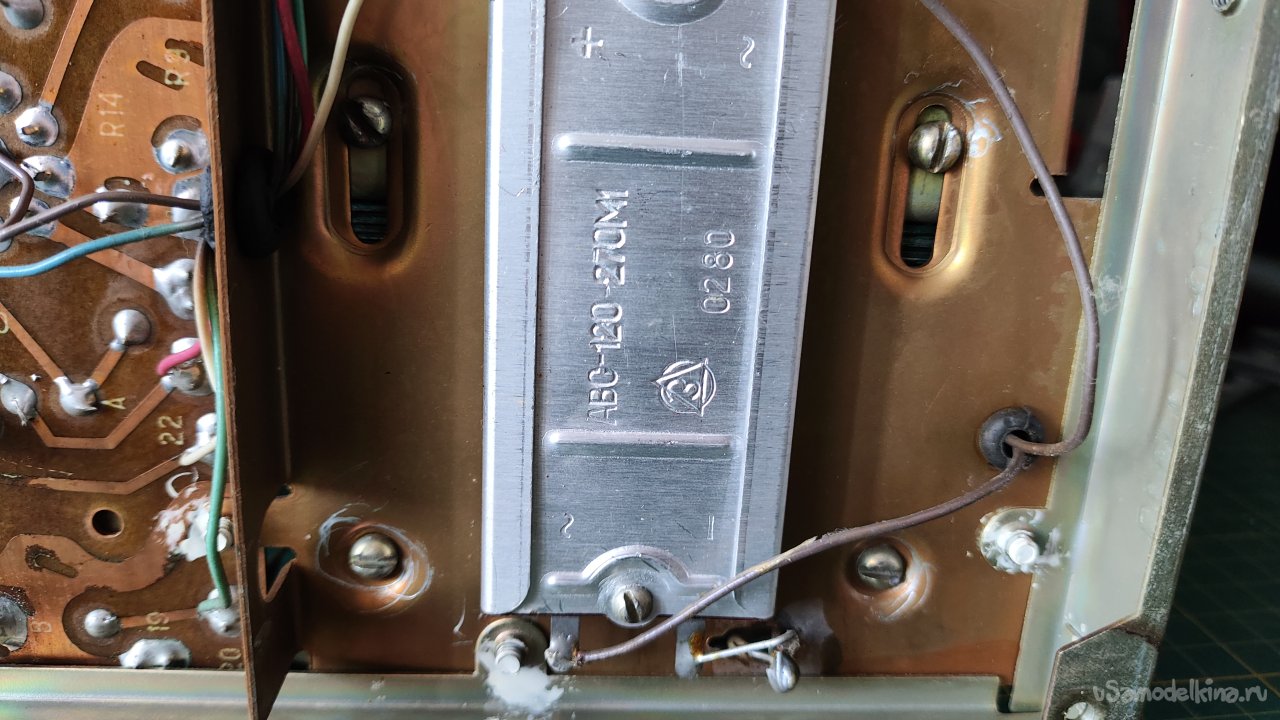

Помню, разбирал такой выпрямитель от нашей сгоревшей радиолы. Было интересно, что внутри алюминиевого корпуса.

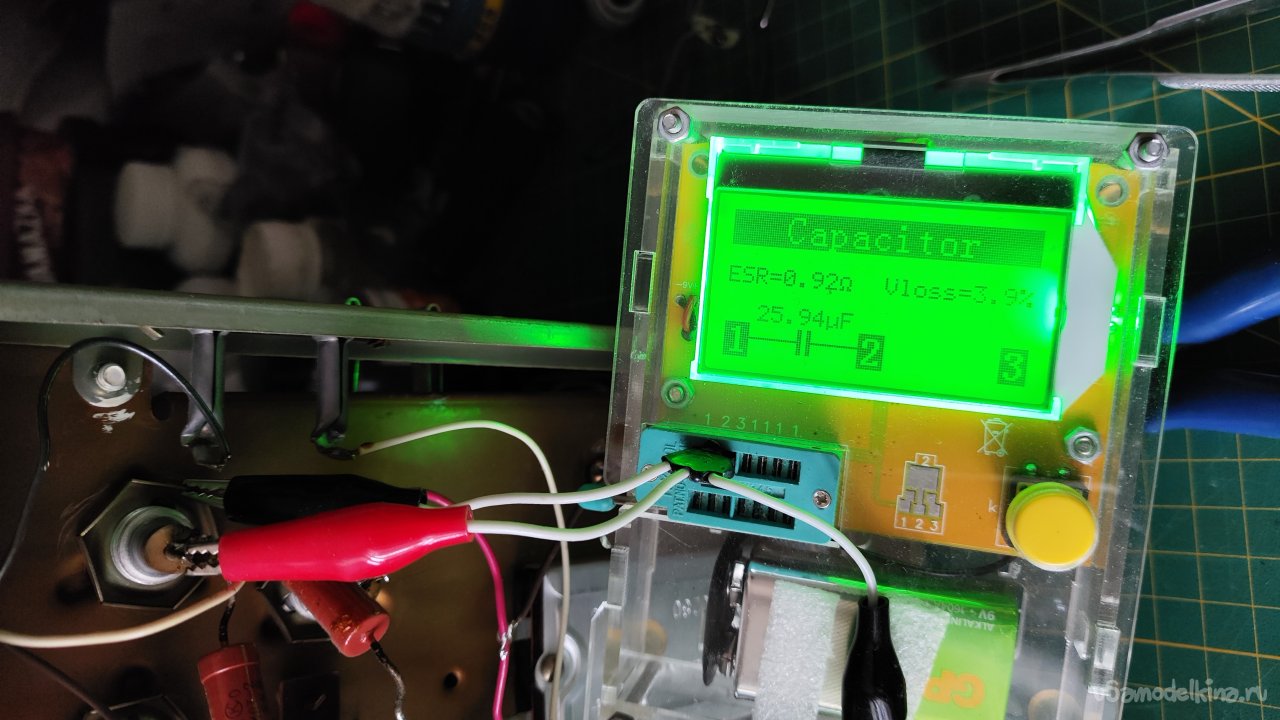

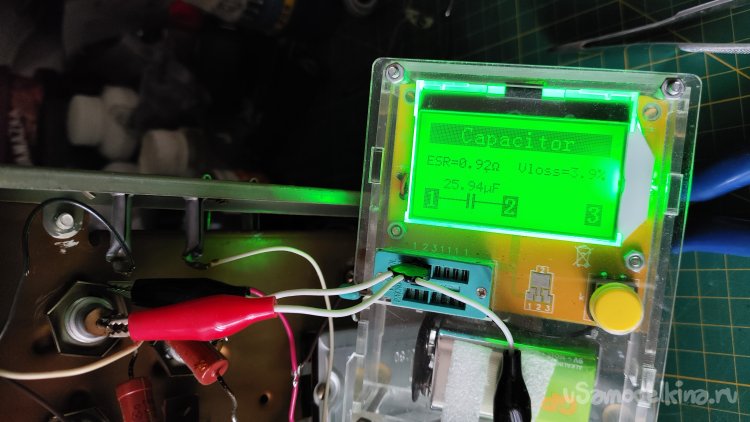

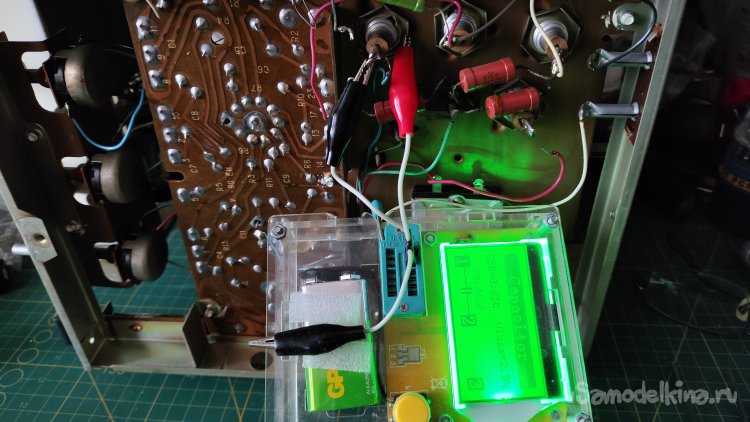

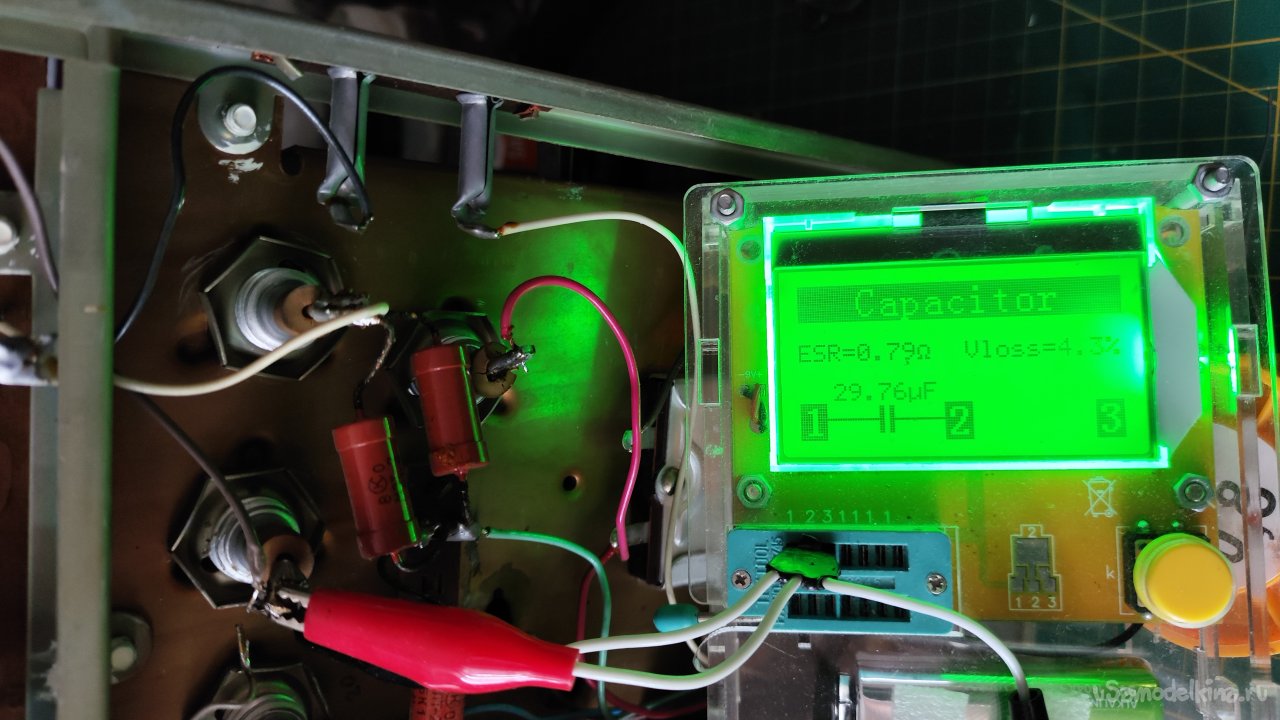

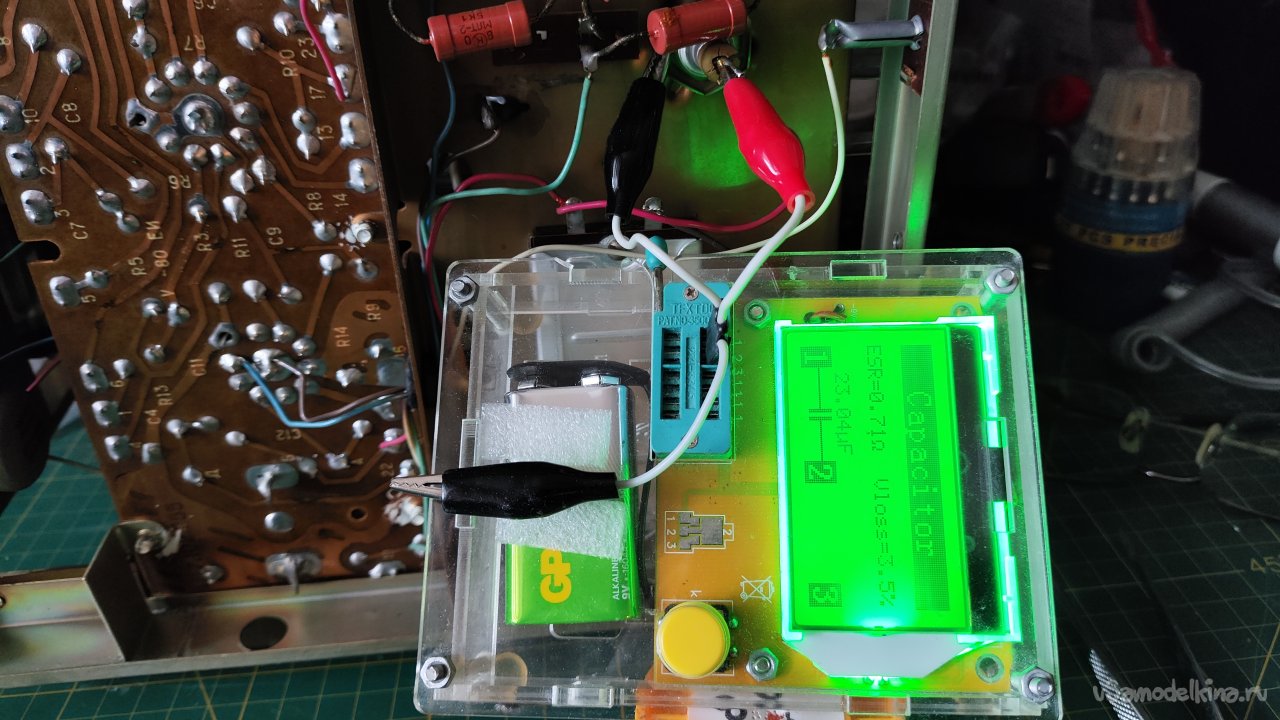

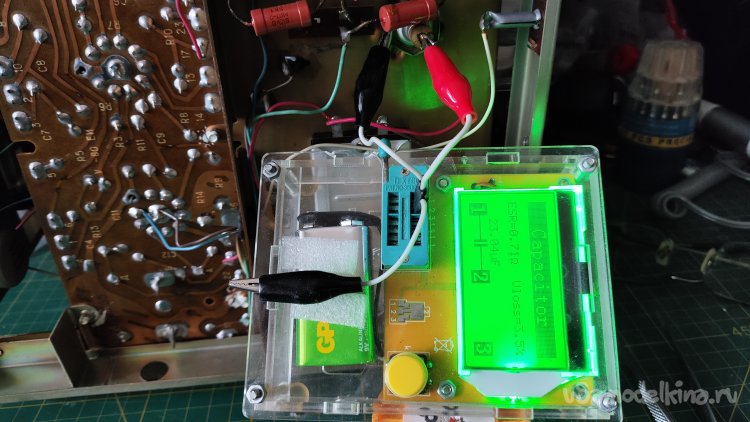

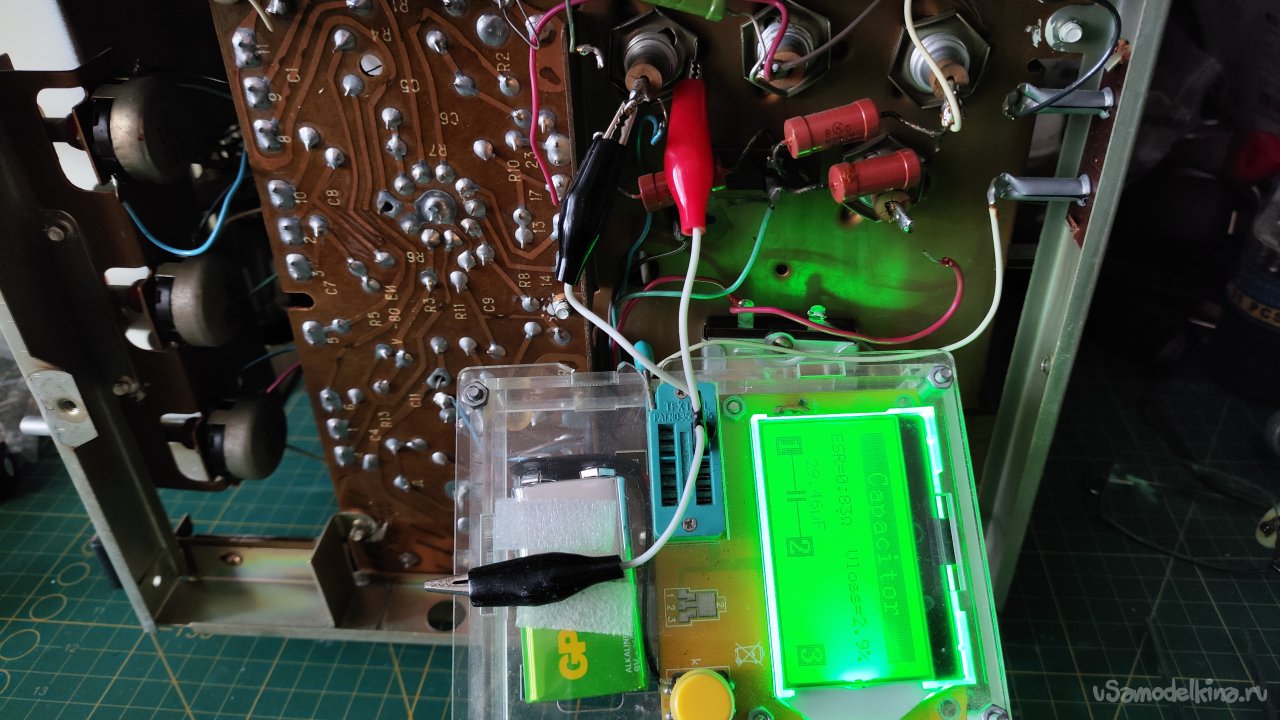

Решил перед первым включением проверить высоковольтные конденсаторы фильтра питания. От каждого конденсатора отпаивал провода с его плюсового контакта, чтобы элементы схемы не мешали измерению. Все конденсаторы емкостью 20 мкФ, отличаются только напряжением, три на 350 вольт и один на 450 вольт. На удивление все конденсаторы целые.

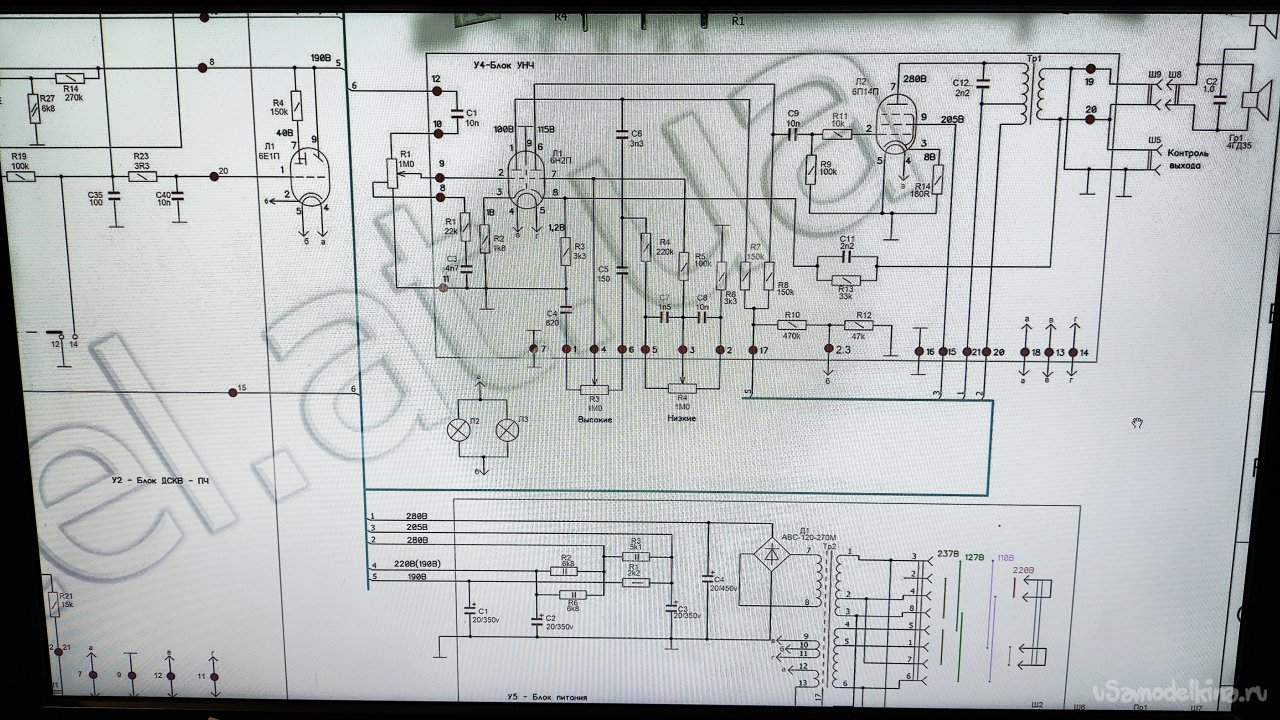

Припаял на выход старый автомобильный динамик. Первое включение. Лампы медленно нагреваются и ничего, тишина. Решил проверить напряжение на конденсаторах фильтра питания. Оно есть только на одном конденсаторе С4, который на 450 вольт. На остальных ноль. Поискал распечатанную четыре года назад схему, что-то не нашел. Но схема есть на компьютере. Включаю компьютер, смотрю схему питания.

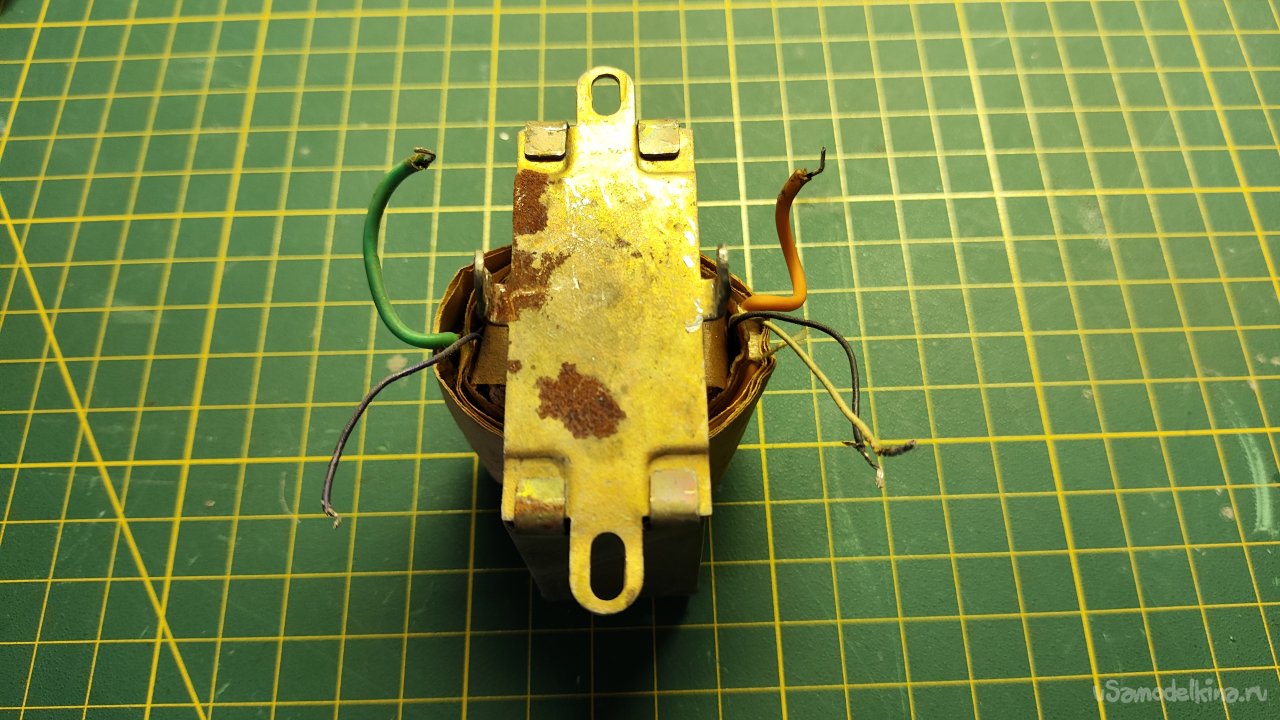

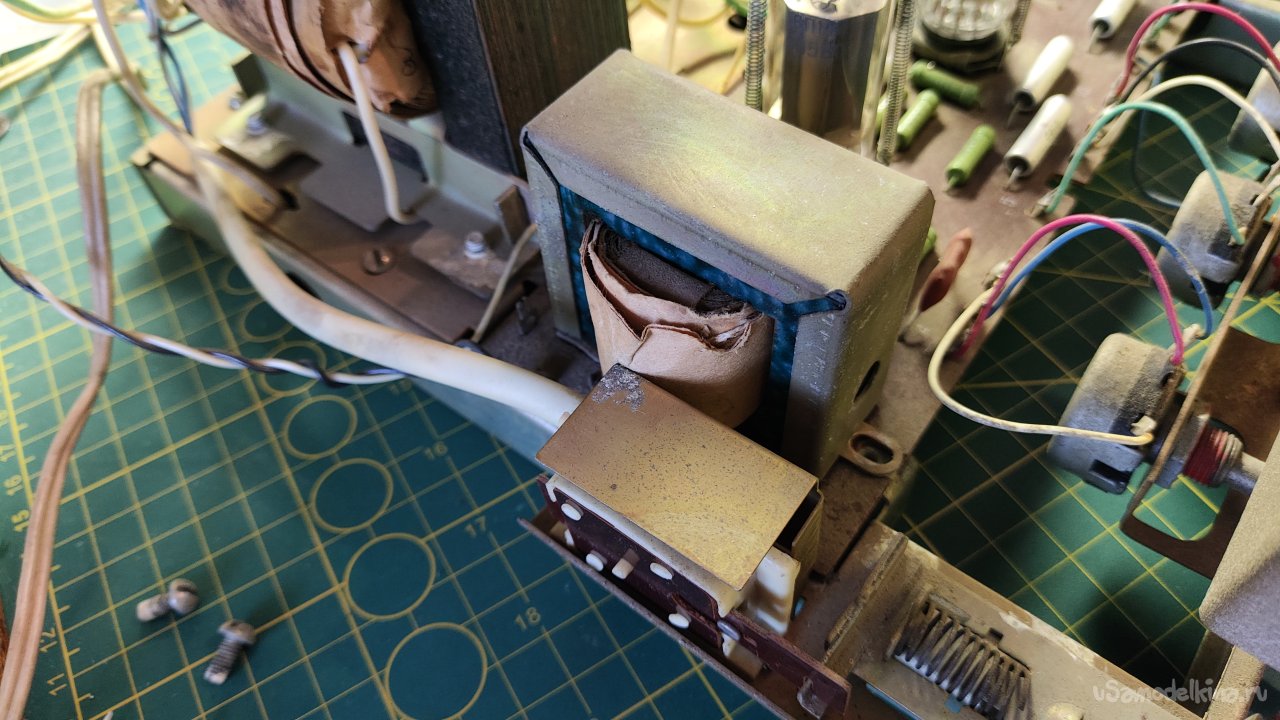

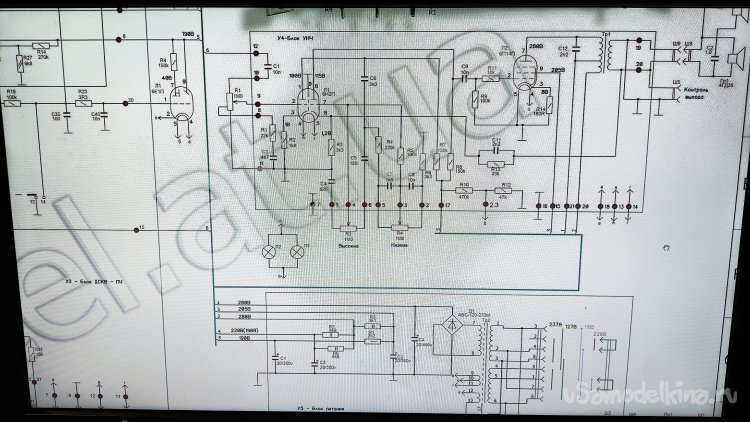

Выпрямленное и сглаженное напряжение 280 вольт с конденсатора С4 идет на выходной звуковой трансформатор Тр1, а с него возвращается на схему питания и через резисторы R1, R2, R3, R6 идет на конденсаторы С1, С2, С3. Нахожу трансформатор Тр1, вот он:

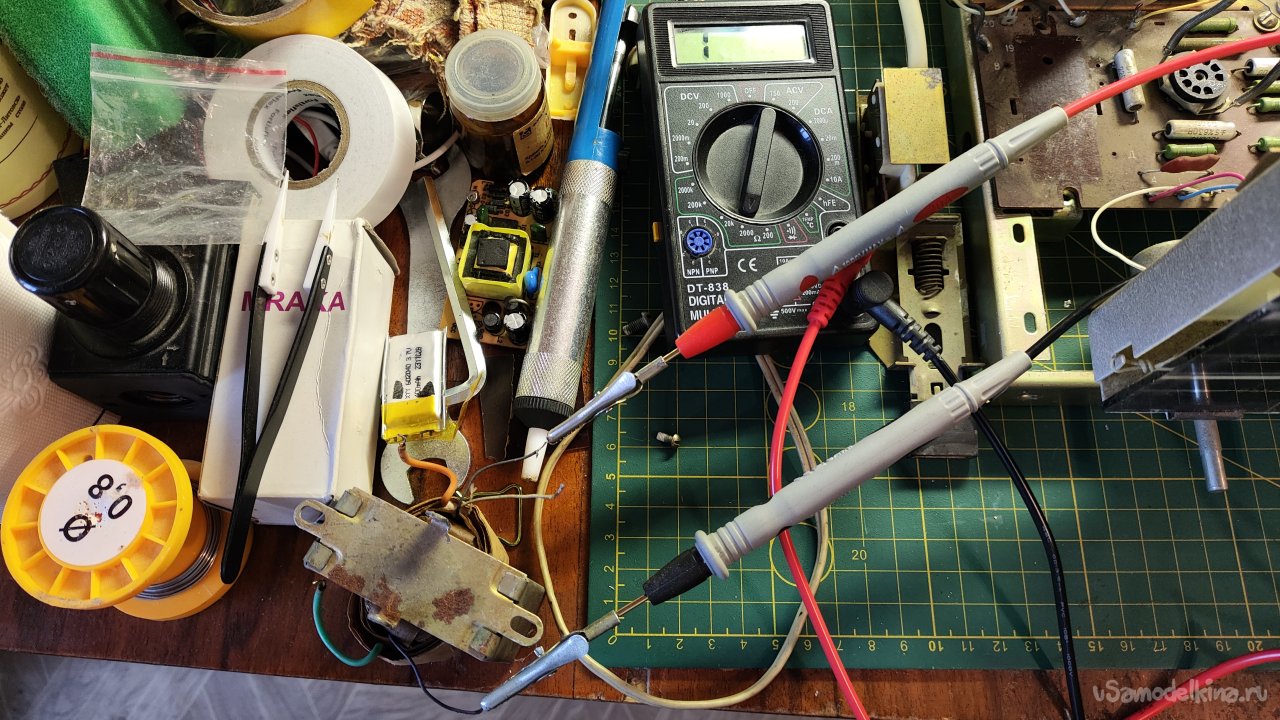

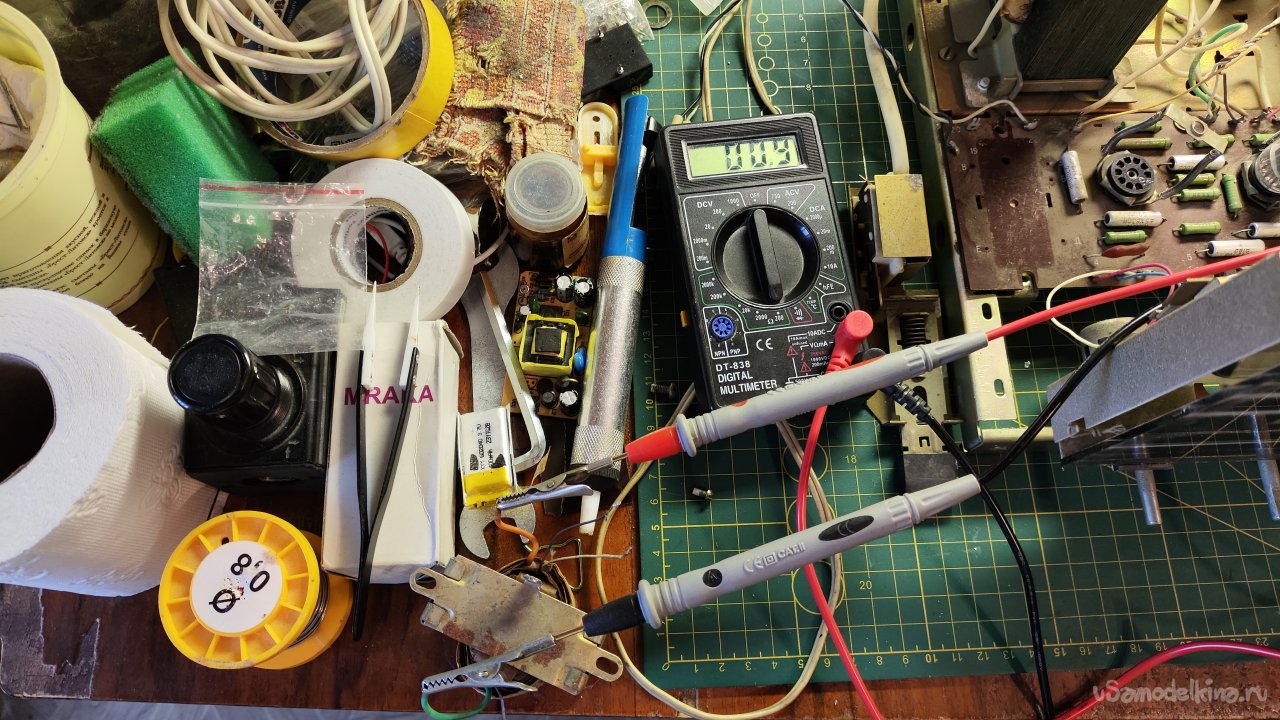

Проверяю трансформатор в схеме.

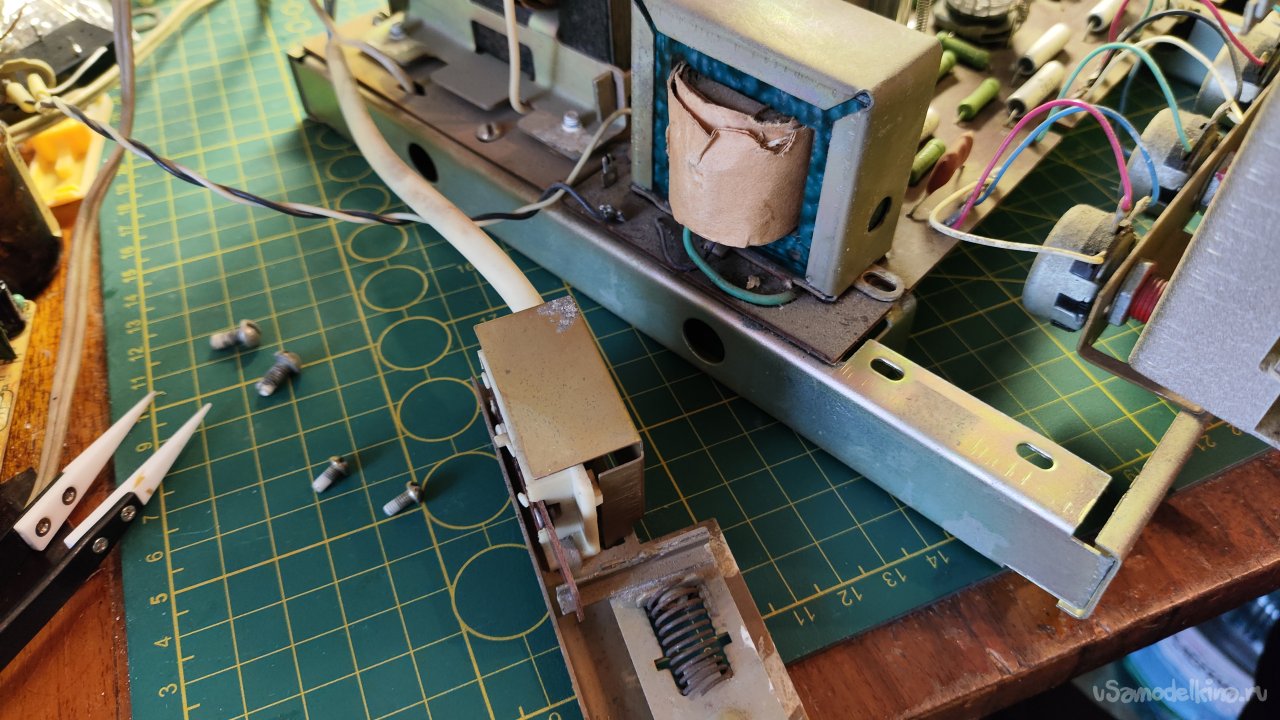

Один конец обмотки в обрыве. Это очень неприятно, особенно если обрыв в начале первичной обмотки. Это можно проверить, только разобрав трансформатор. Для удобства открутил выключатель питания.

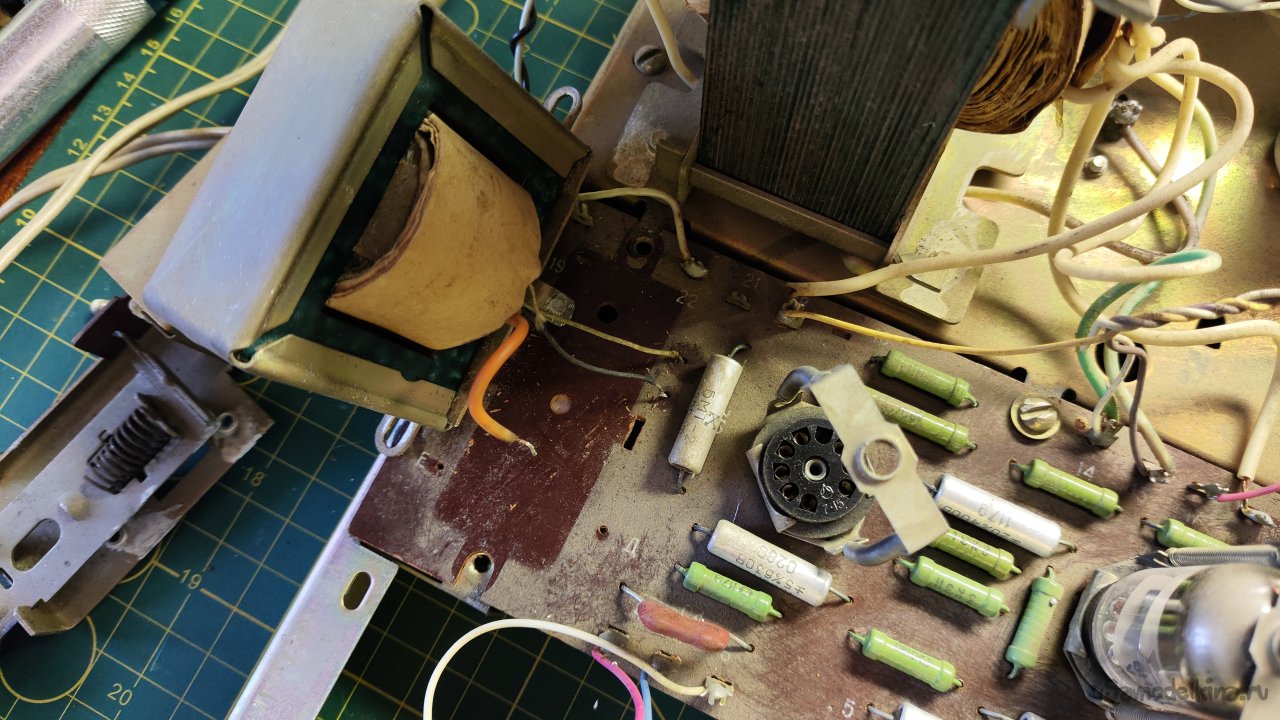

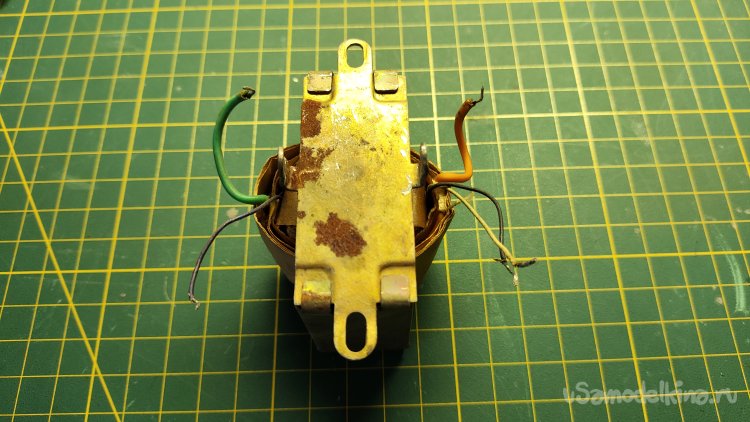

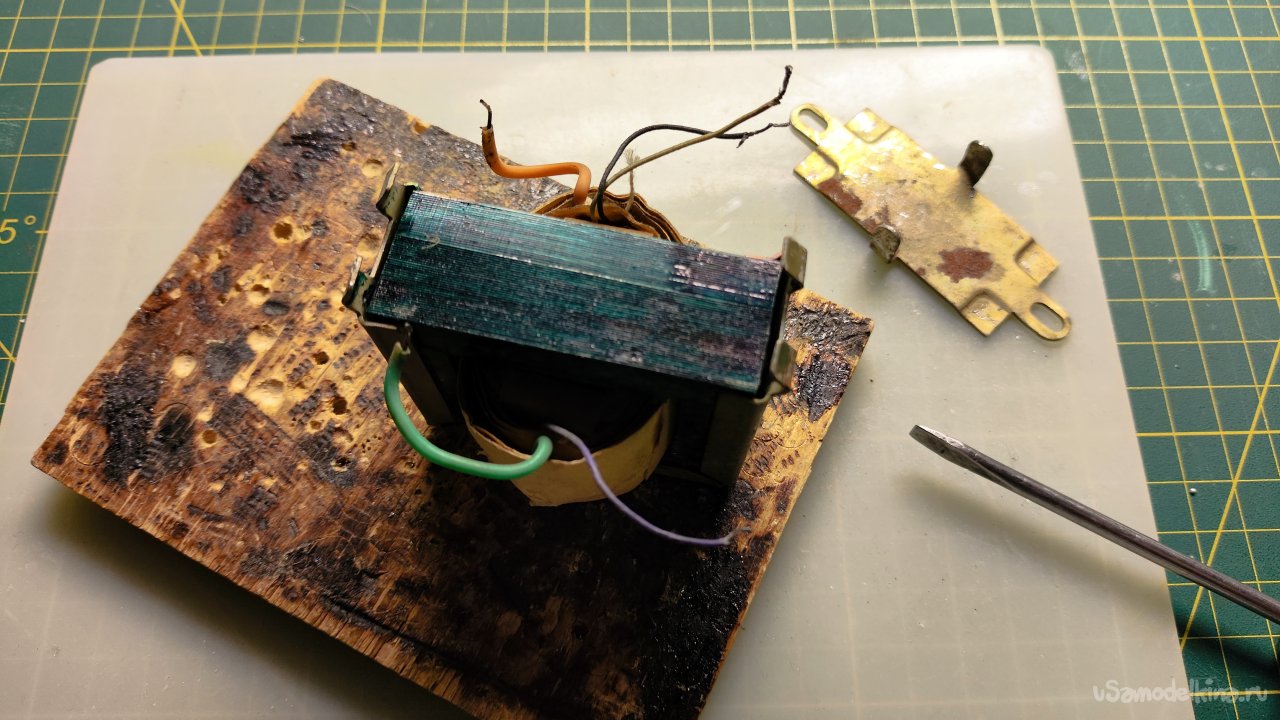

Выпаиваю трансформатор, предварительно сделав фото с обеих сторон, чтобы при сборке не путаться в проводах.

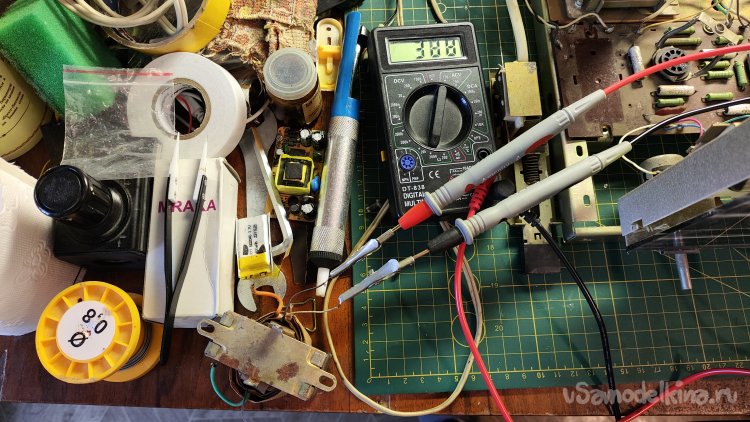

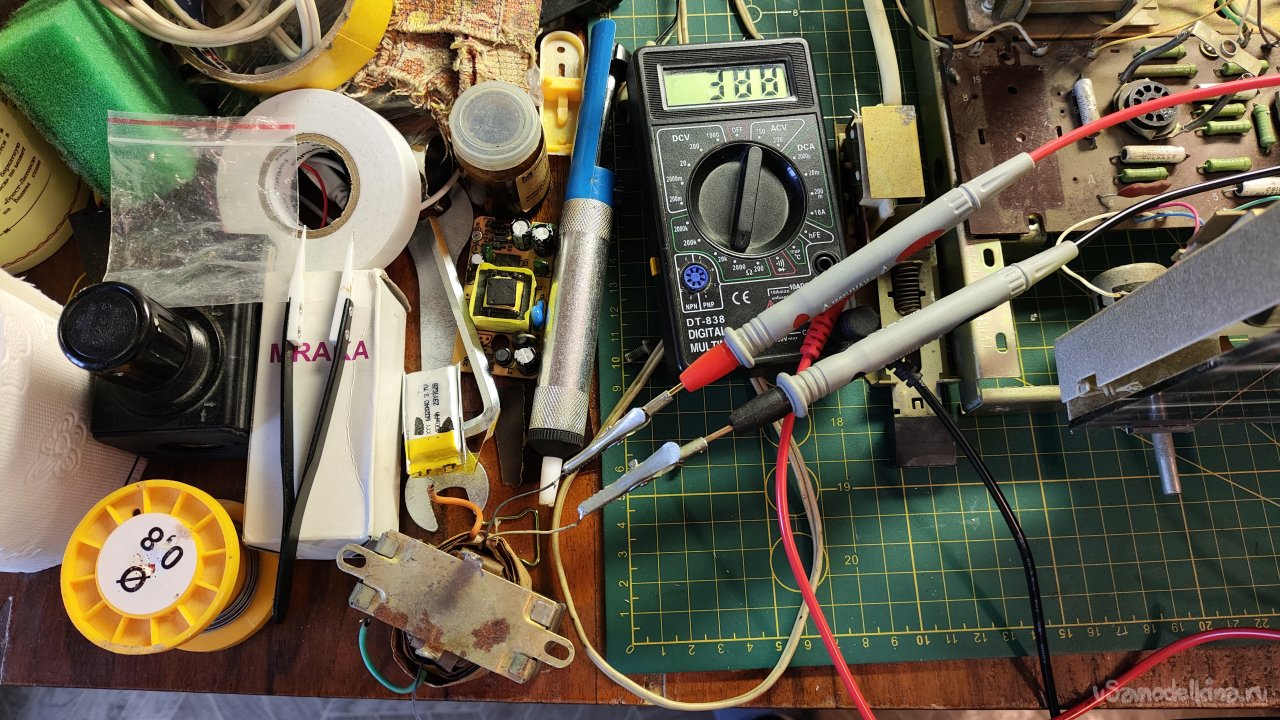

Еще одна проверка. Одна половина первичной обмотки звонится, вторая точно в обрыве.

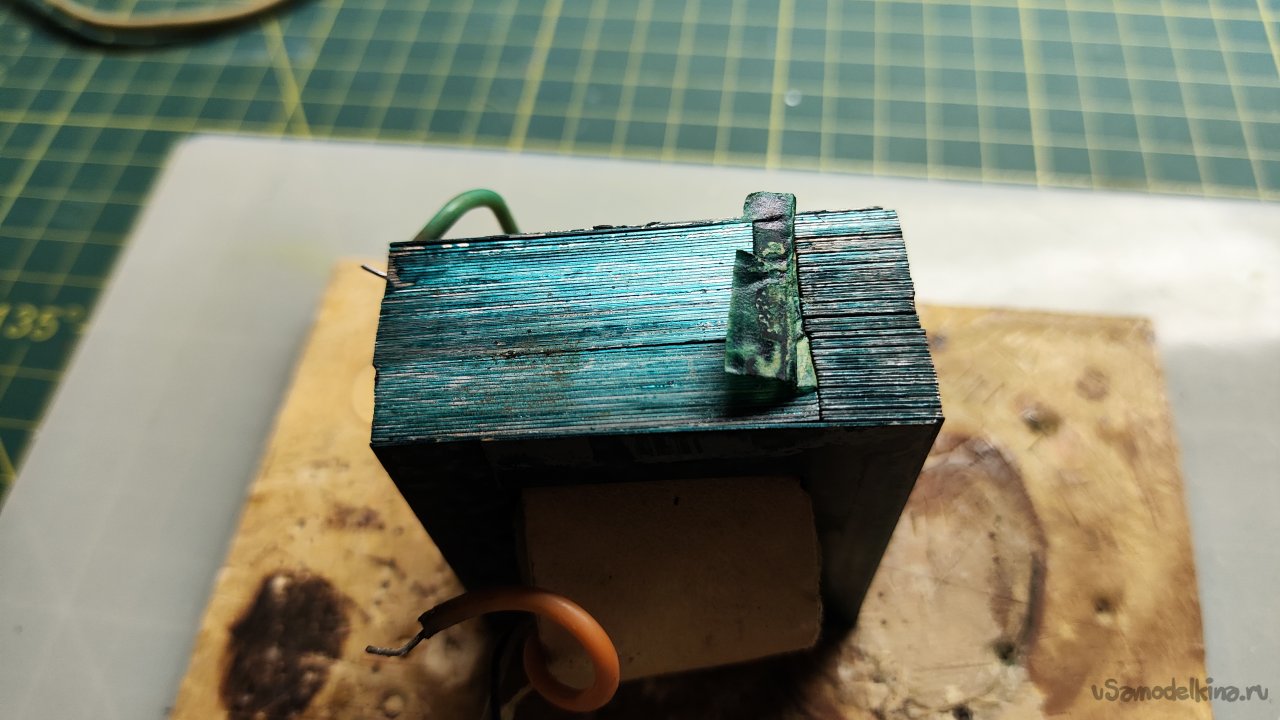

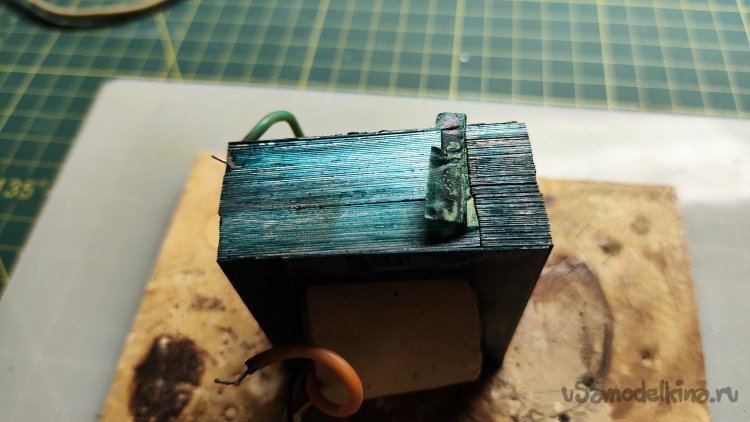

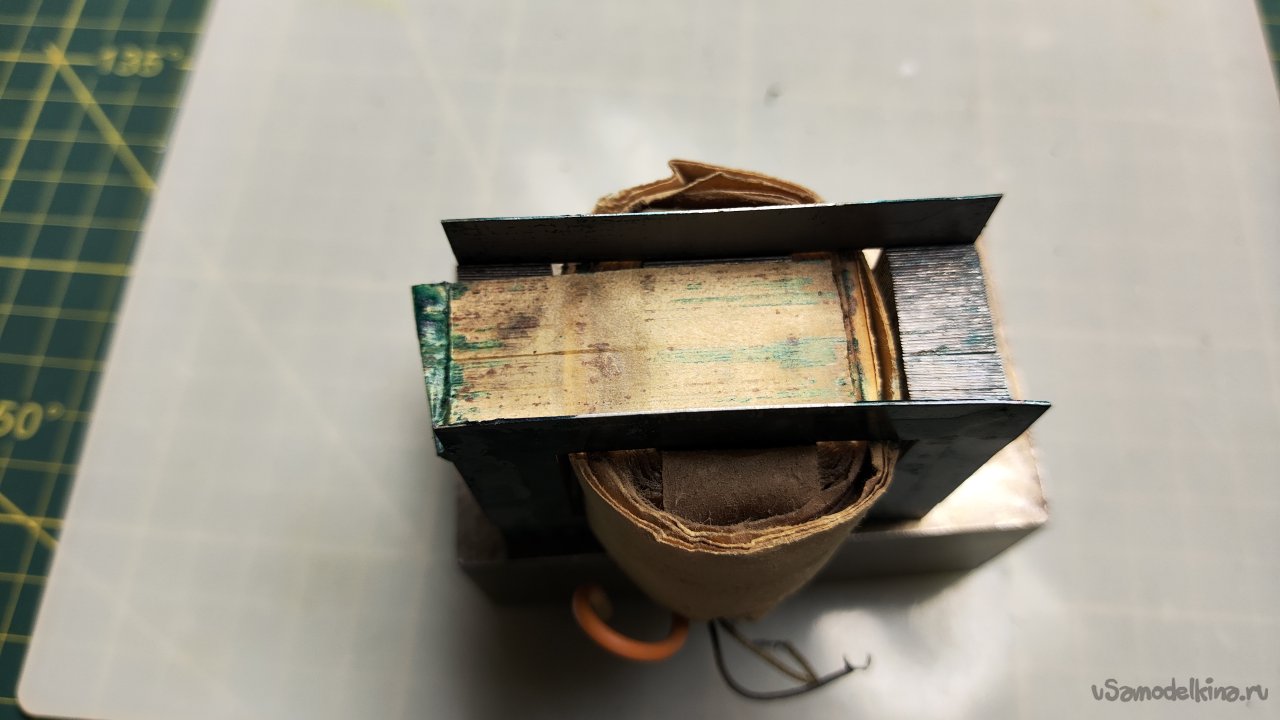

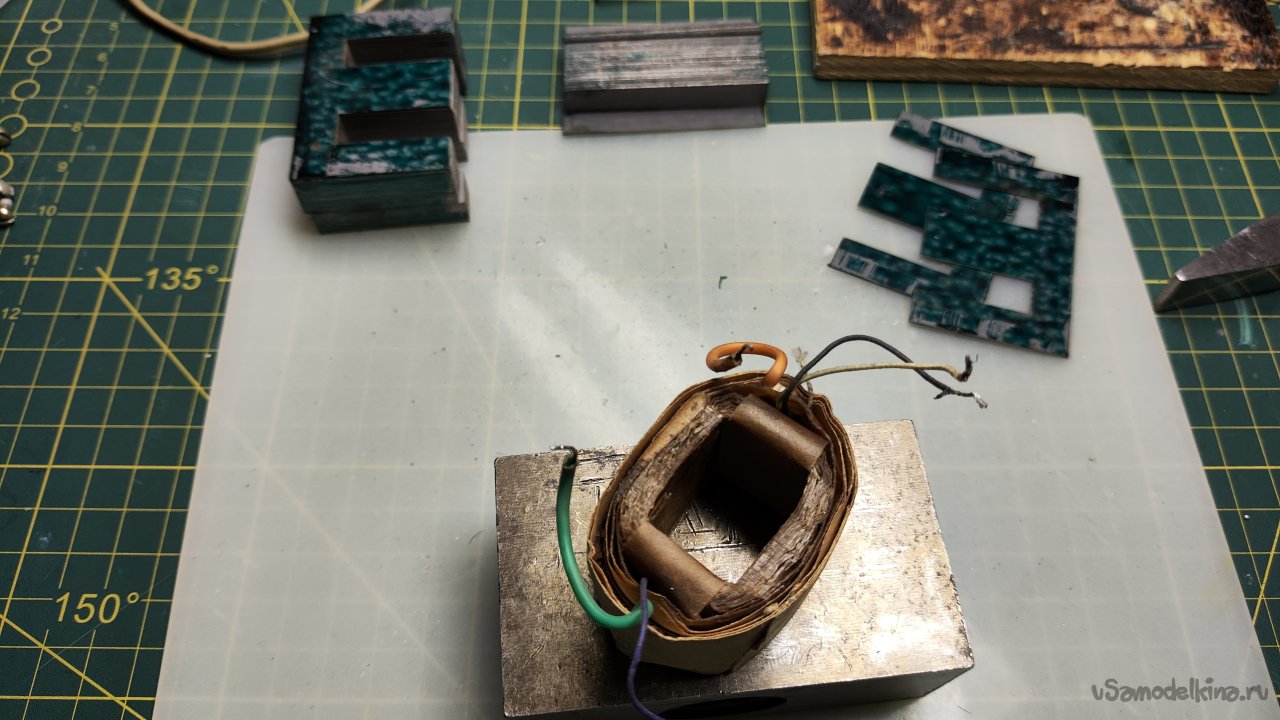

Разбираю трансформатор. Хорошо, что это не большой силовой трансформатор с кучей обмоток. Но все равно неприятно.
Очень повезло, что не пришлось вытаскивать все пластины по одной.

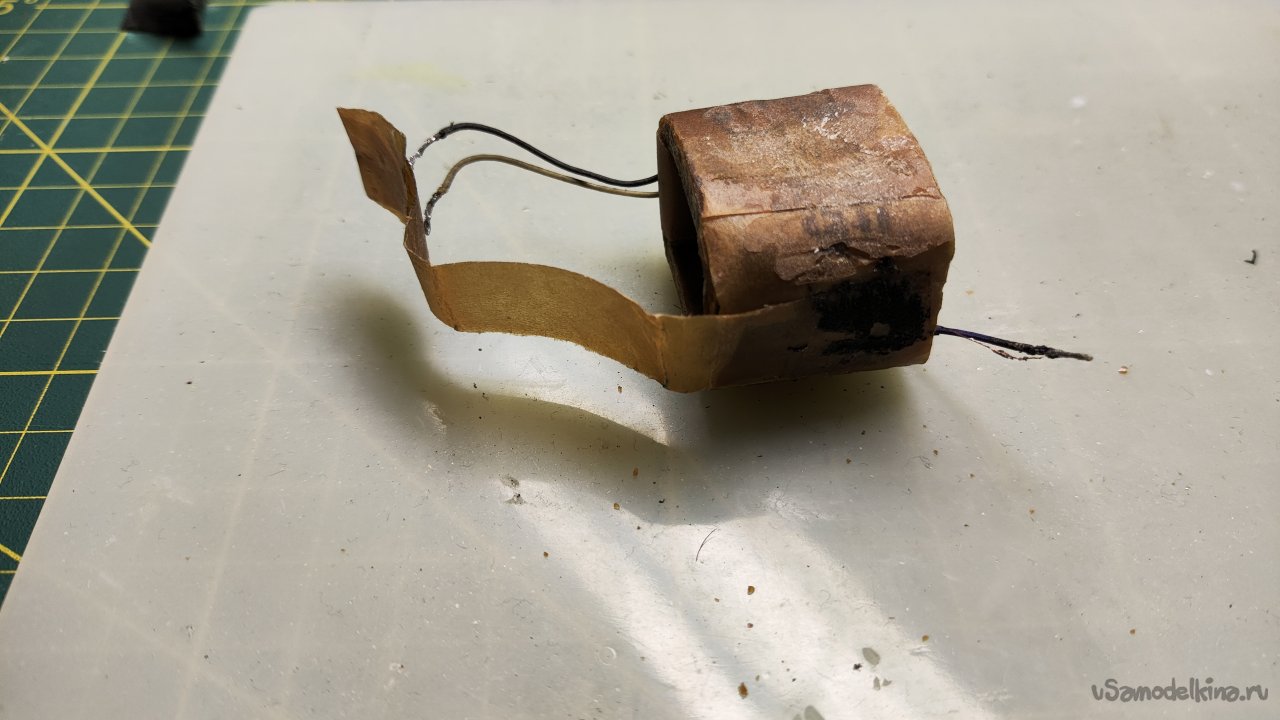

Снимаю внешнюю изоляцию

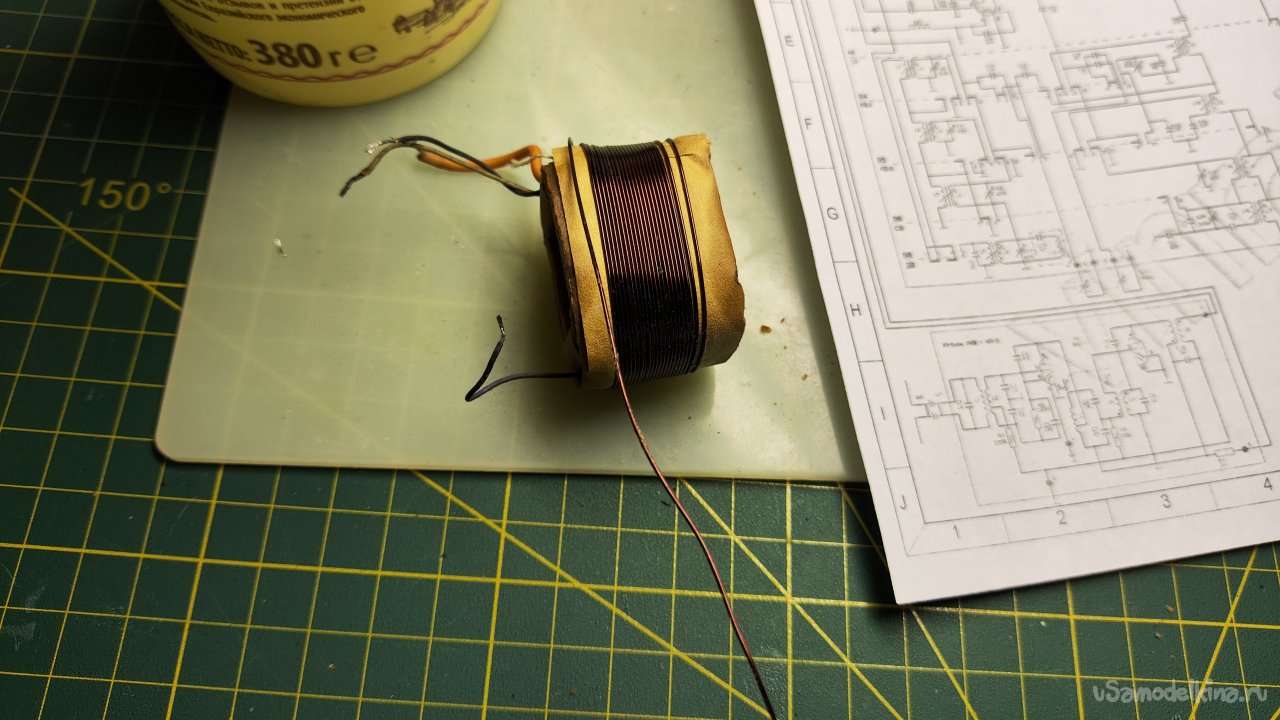

Разматываю три слоя выходной обмотки. Каждый слой разделен бумагой.

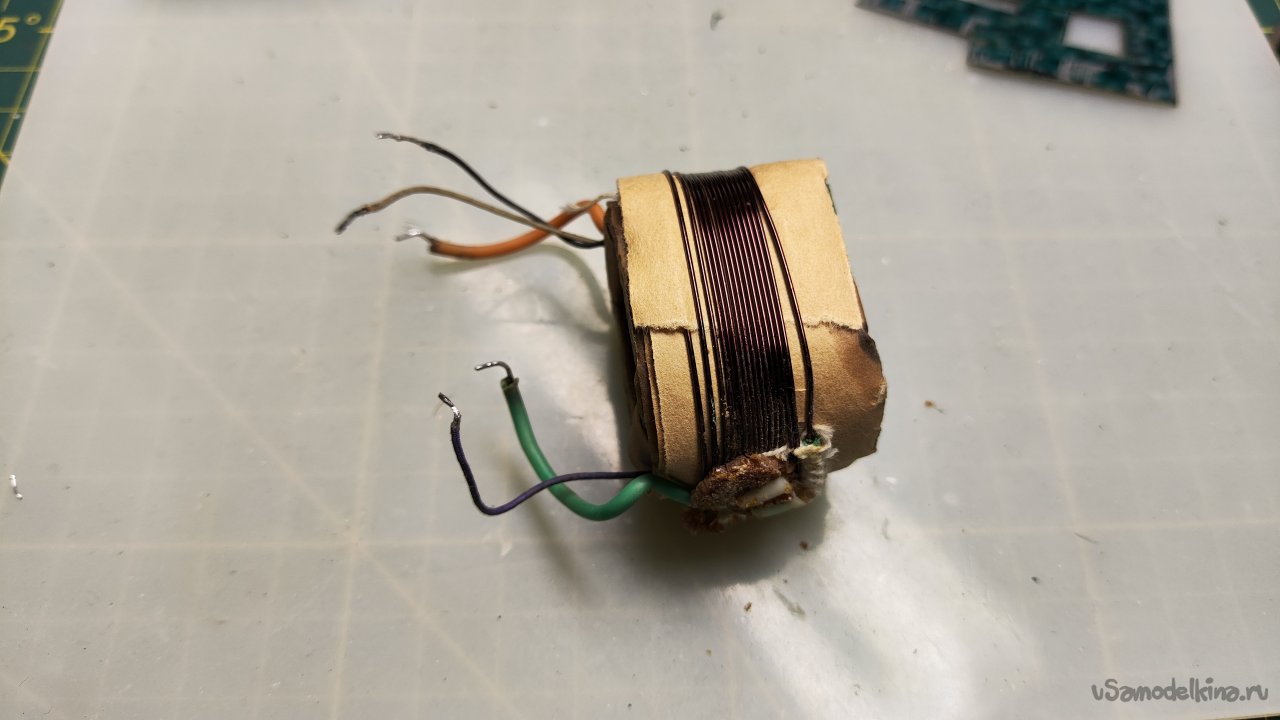

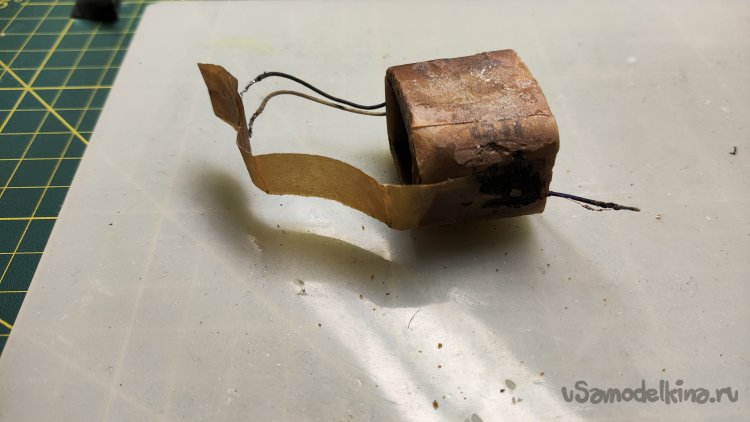

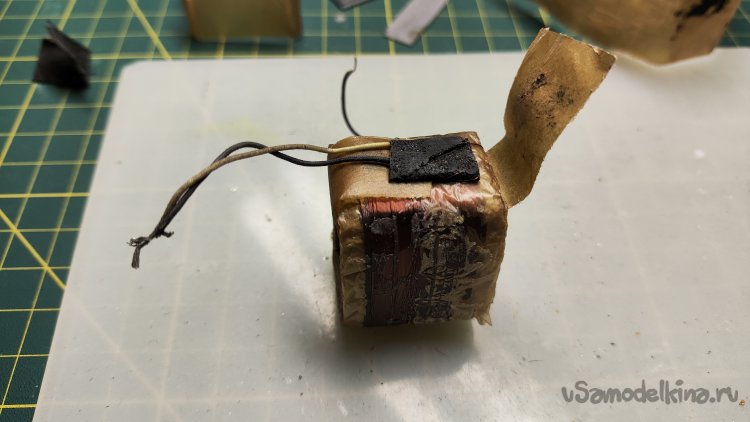

Снимаю изоляцию первичной обмотки.

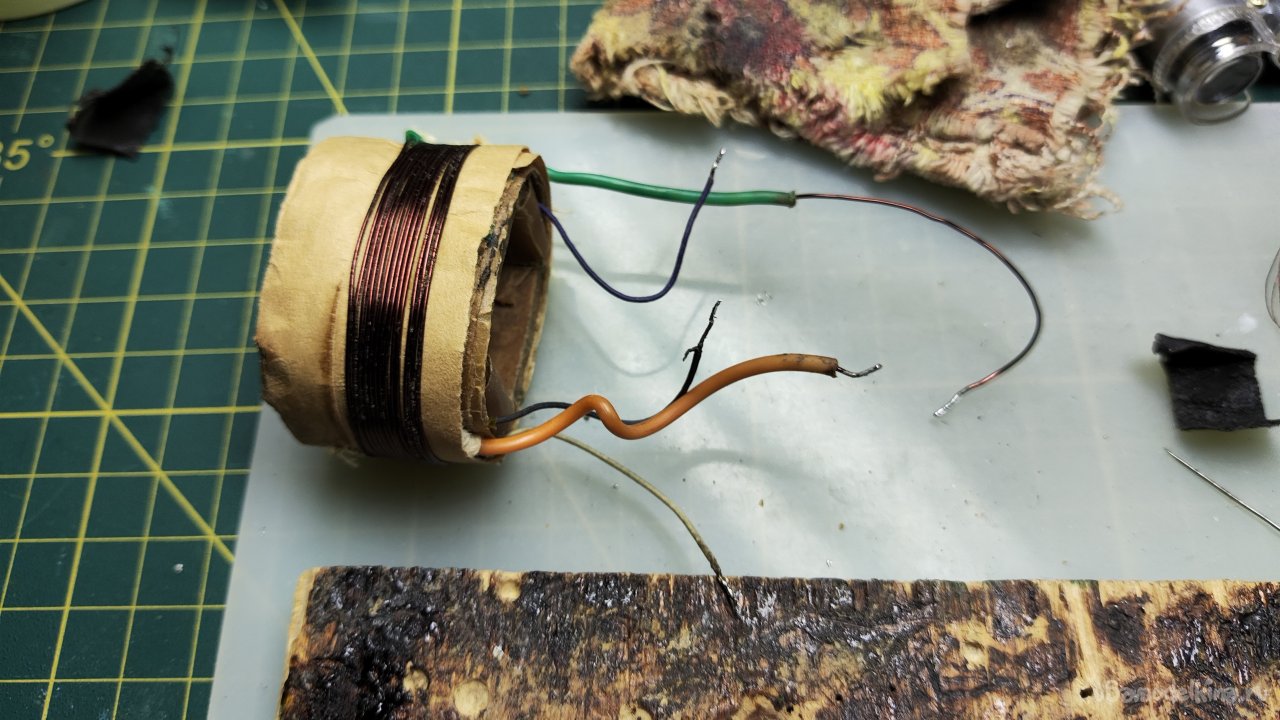

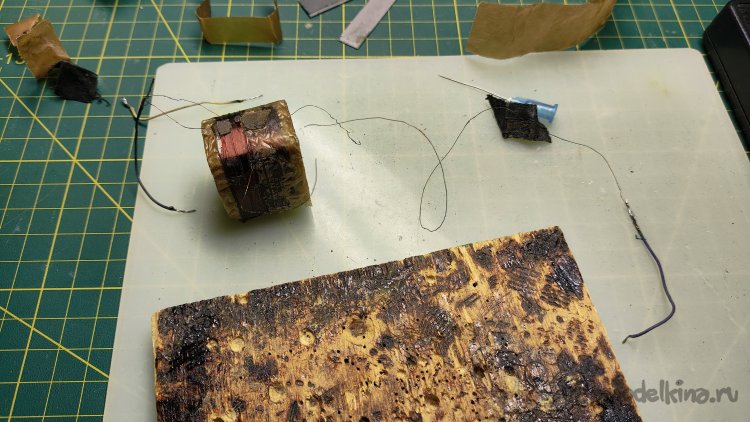

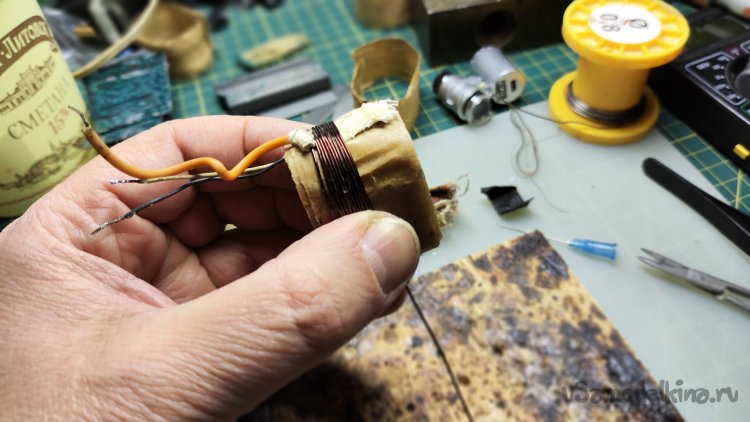

Внимательно осматриваю видимый слой обмотки и нахожу черную точку на проволоке. И это практически в самом конце обмотки! Отпаял белый провод от начала обмотки, чтобы не мешался и не оборвался. Отмотал буквально несколько витков конца обмотки и провод отпал.

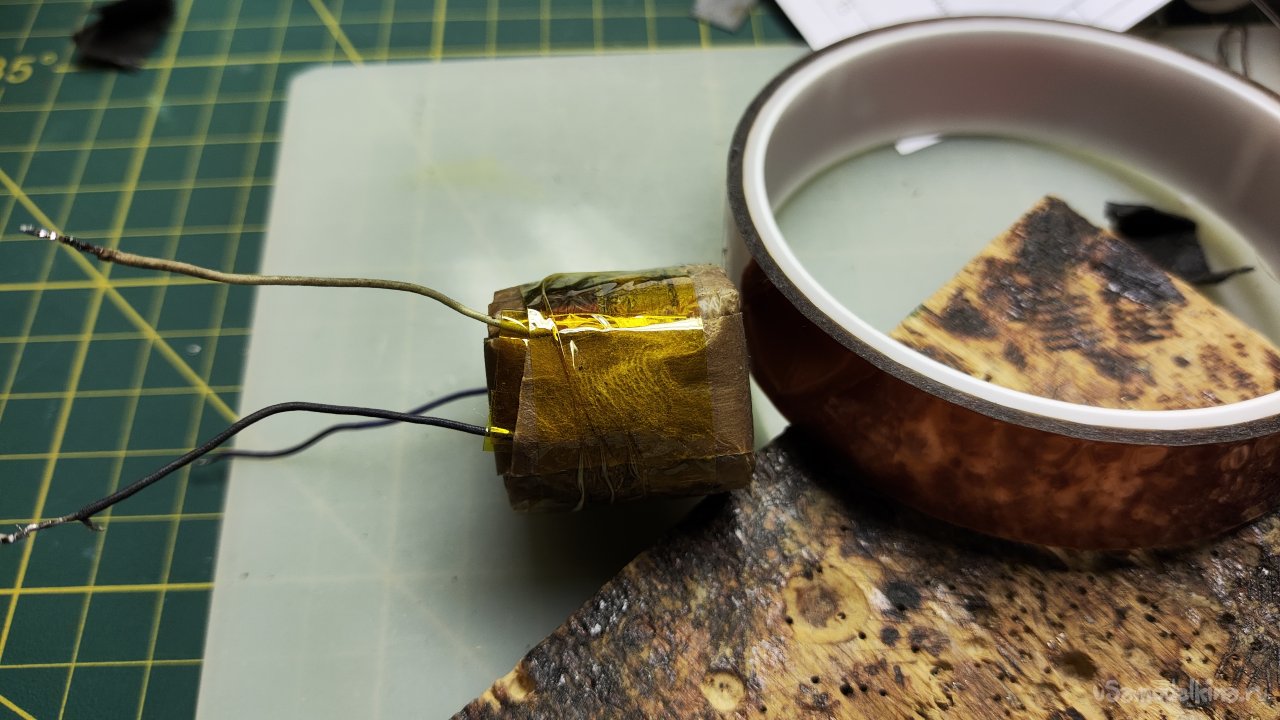

Внимательно осмотрел обмотку, точка повреждения немного дальше, поэтому отмотал еще несколько витков. Залудил провод обмотки, прозвонил. Целая! Можно собирать трансформатор. Припаял провода выводов, изолировал провода и зафиксировал обмотку каптоновым скотчем. Немного новых технологий в раритет!
Аккуратно виток к витку наматываю обратно выходную обмотку и собираю трансформатор.

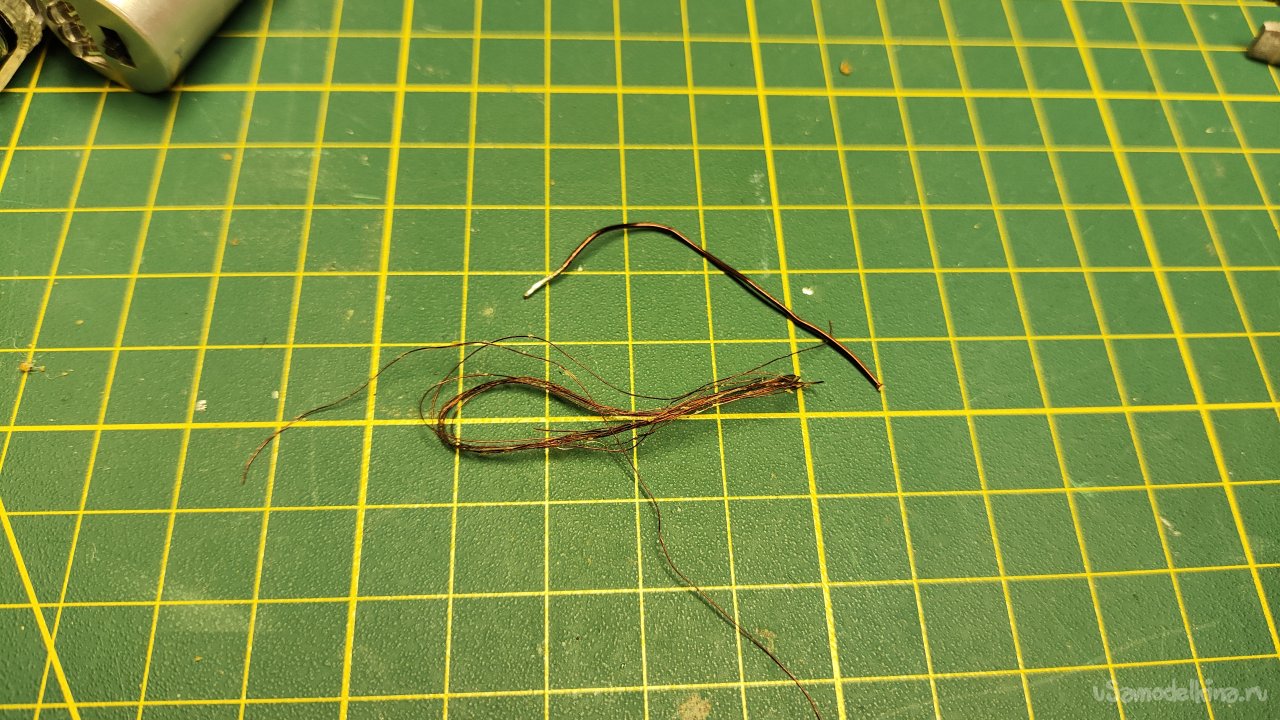

Остатки проволоки после сборки.

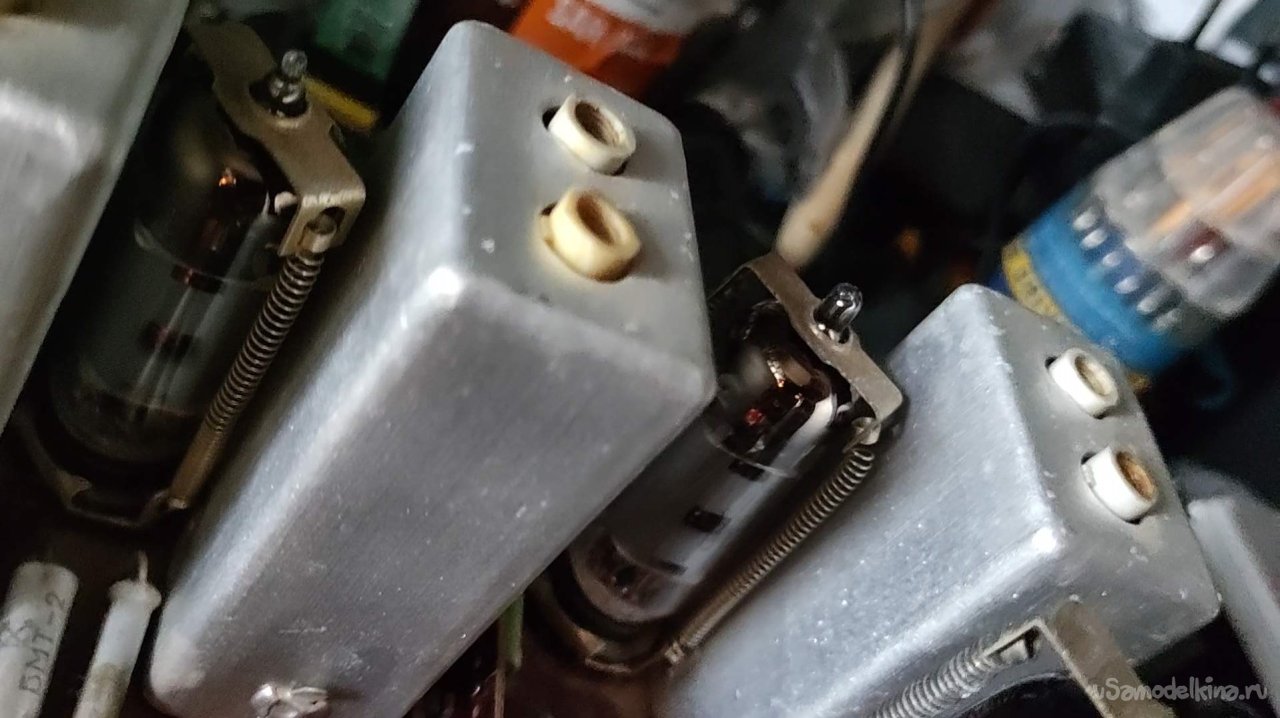

Установил трансформатор на плату. Включаю. Лампы прогрелись. Есть небольшое шипение и треск при вращении регулятора громкости. Его, как и другие регуляторы надо будет почистить. Переключаю приемник на УКВ. Там тишина. Ни одной станции не ловится. Внимательно осмотрел все лампы. Не горит накал у лампы Л2. По схеме это 6К4П. Достал лампу, накал не звониться. Не расстраиваемся, где-то в шкафу у меня были старые лампы. Были, но сейчас их нет, не нашел. Поискал где купить 6К4П. Цены мягко говоря не радуют, где 38 бел. рублей, где дороже. Но все же нашел ребят в Минске, высылают по Беларуси посылки. Лампа у них стоила 11 рублей и доставка Белпочтой около 8 рублей. Это в два раза дешевле, чем другие ближайшие предложения. Заказал лампу.

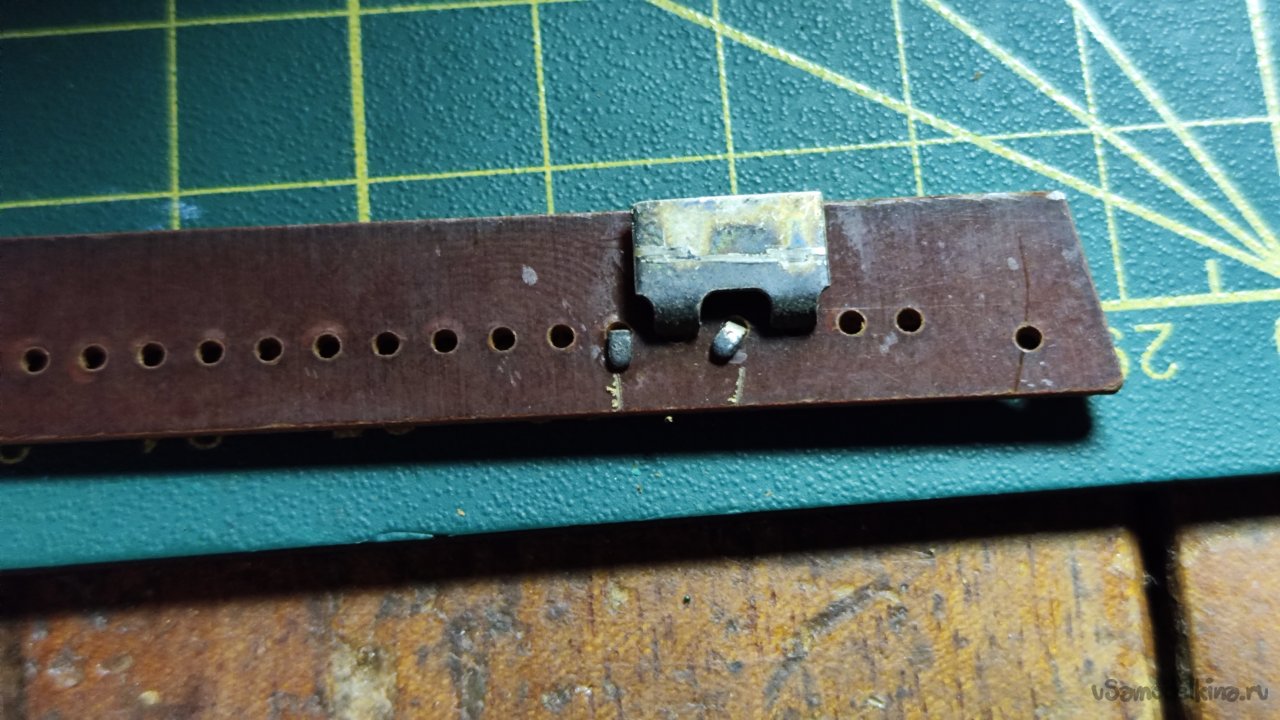

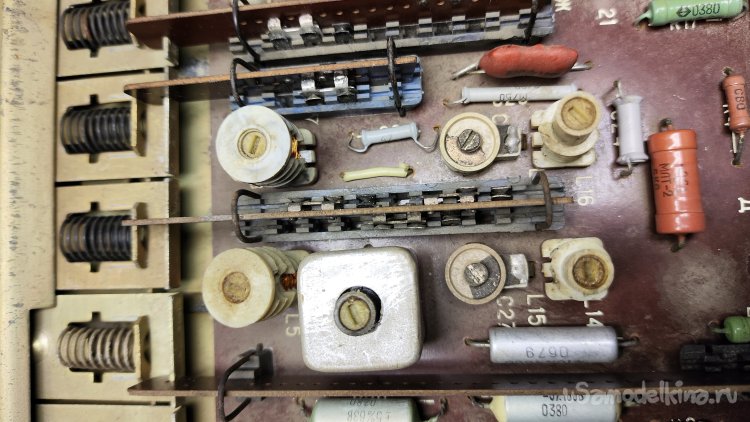

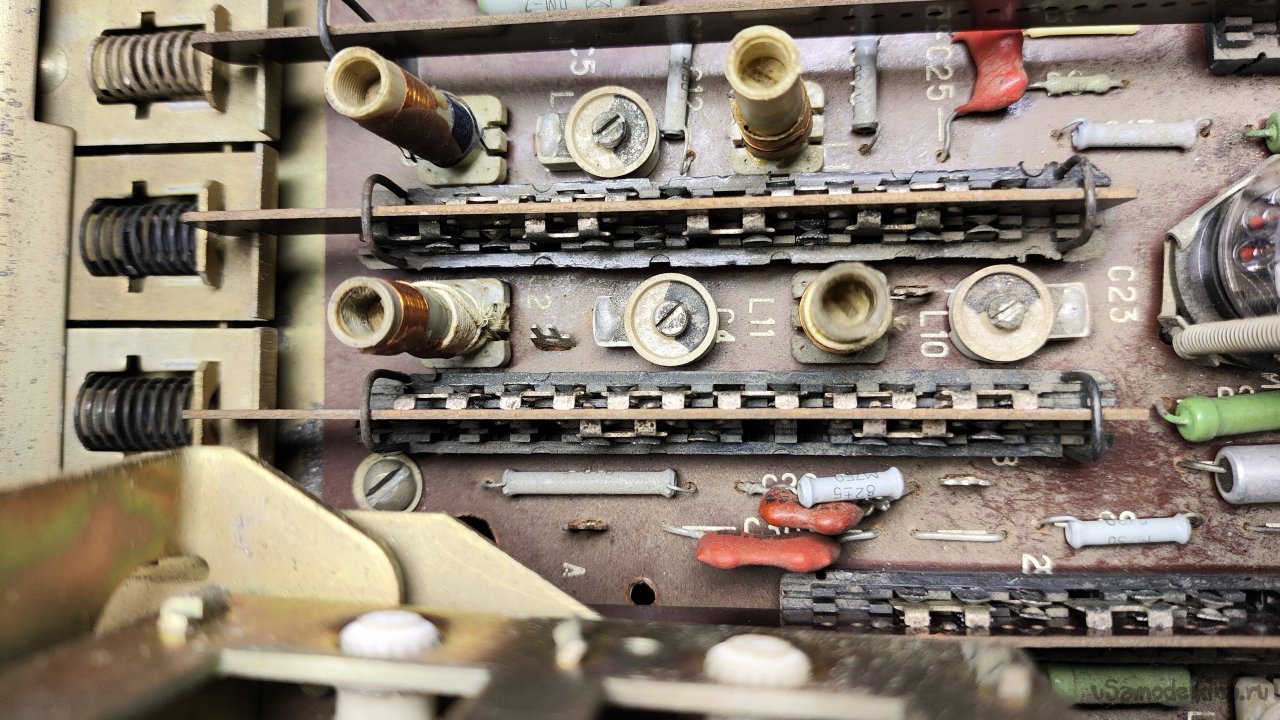

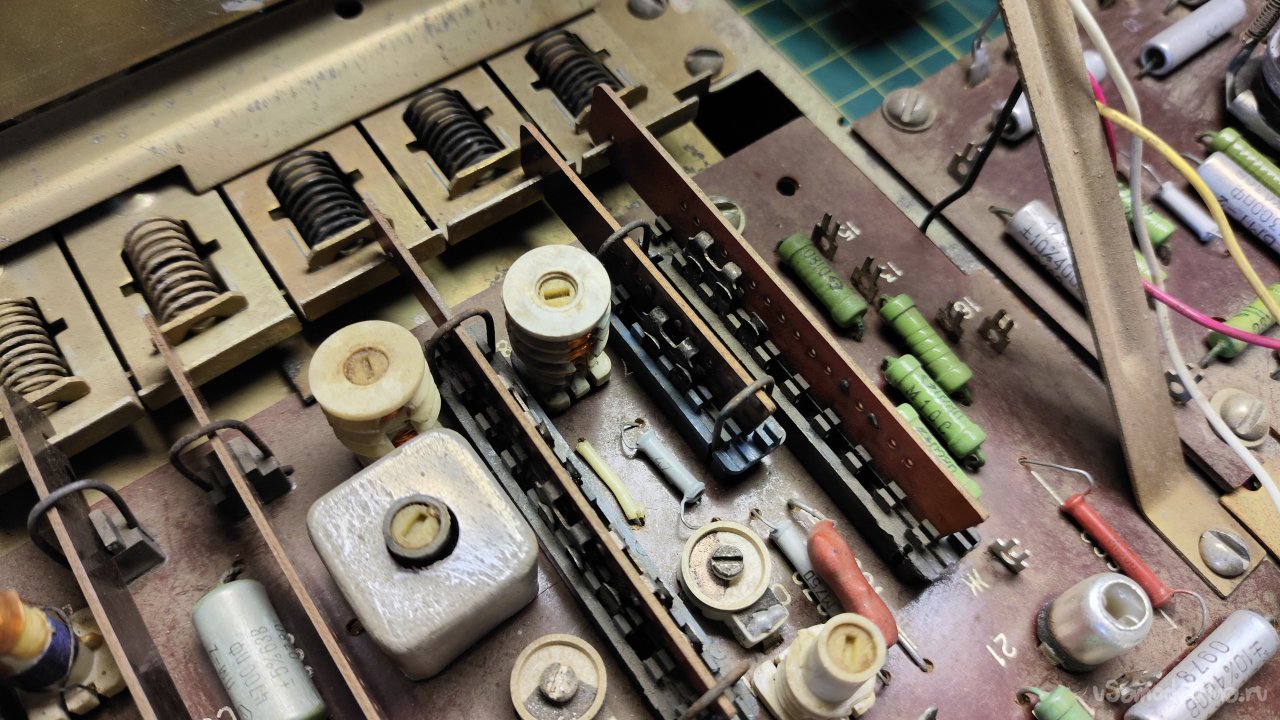

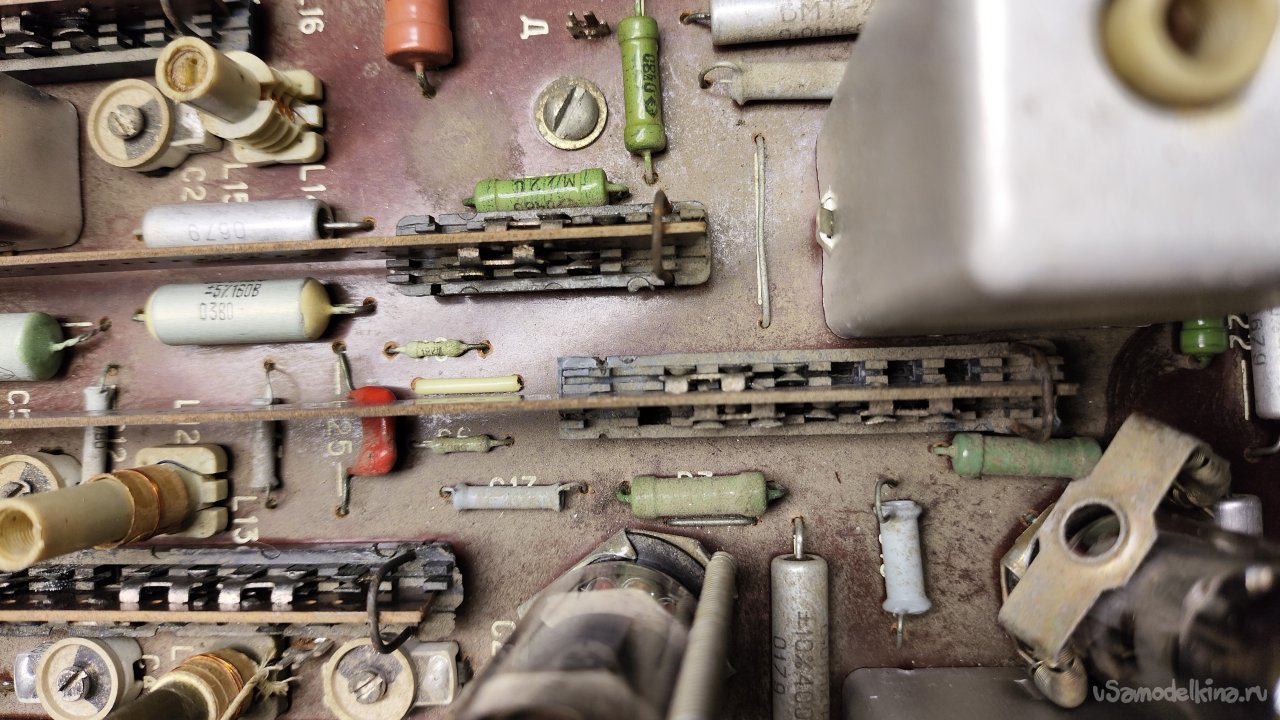

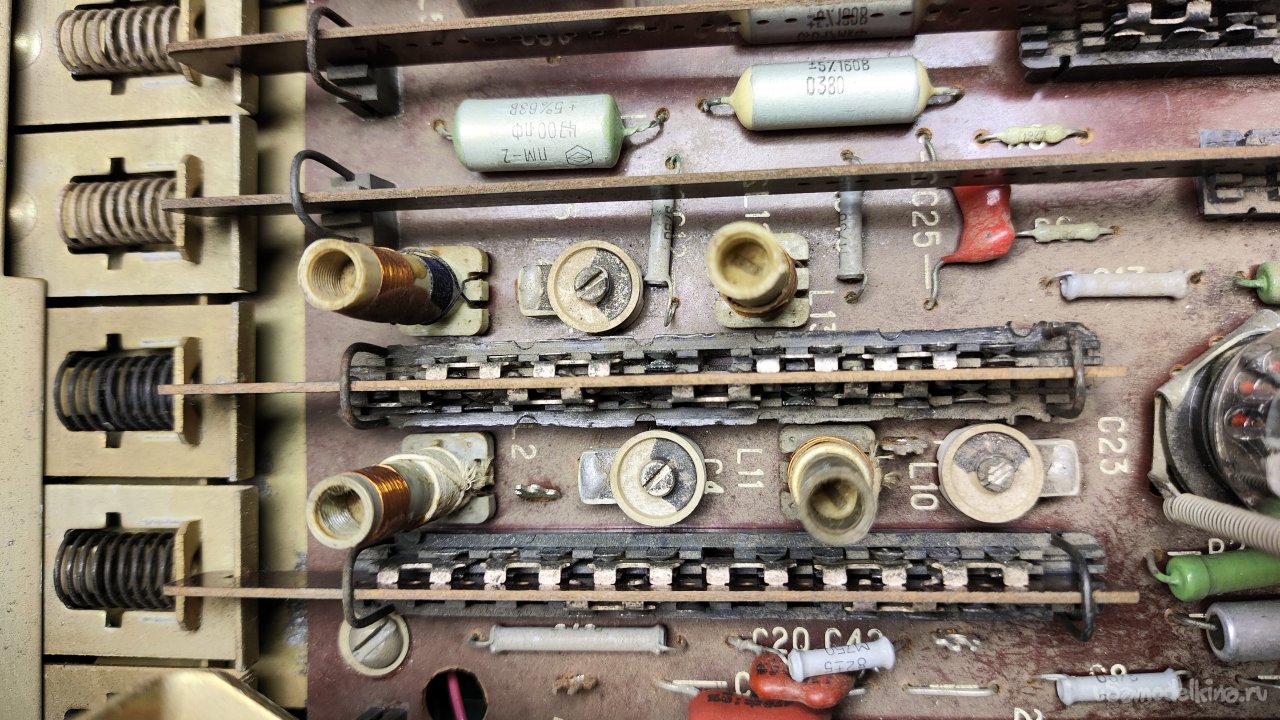

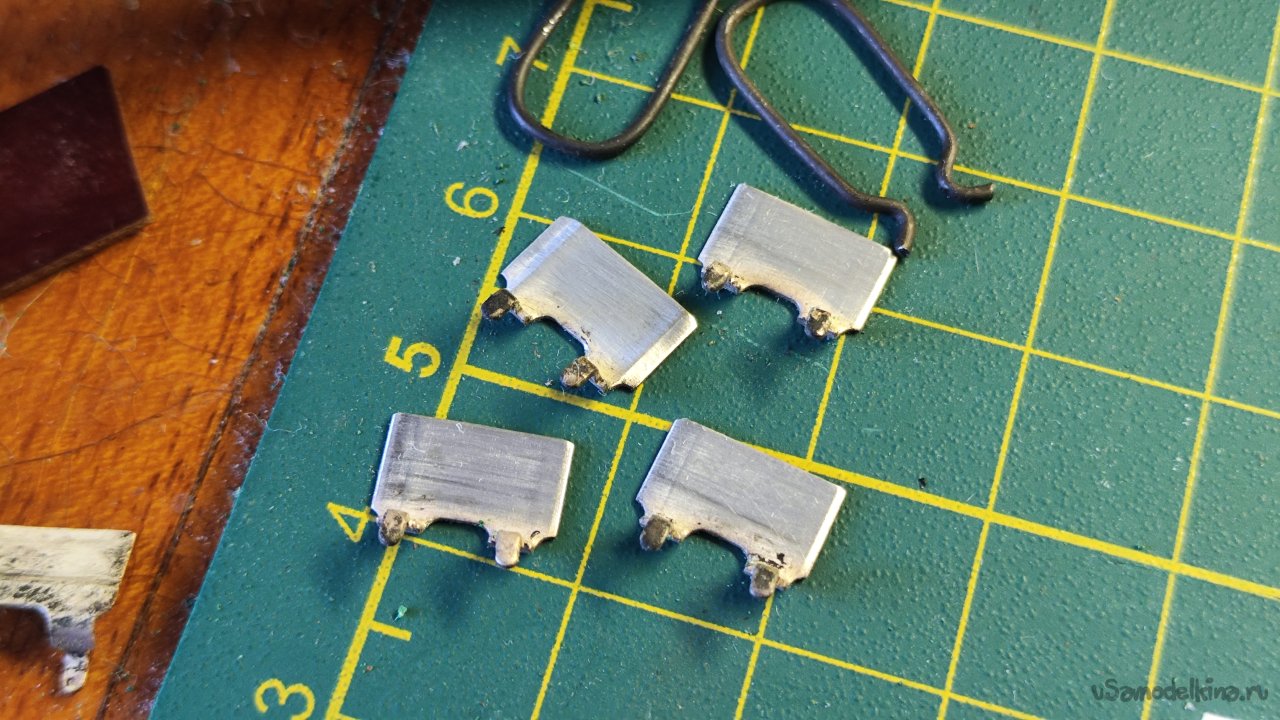

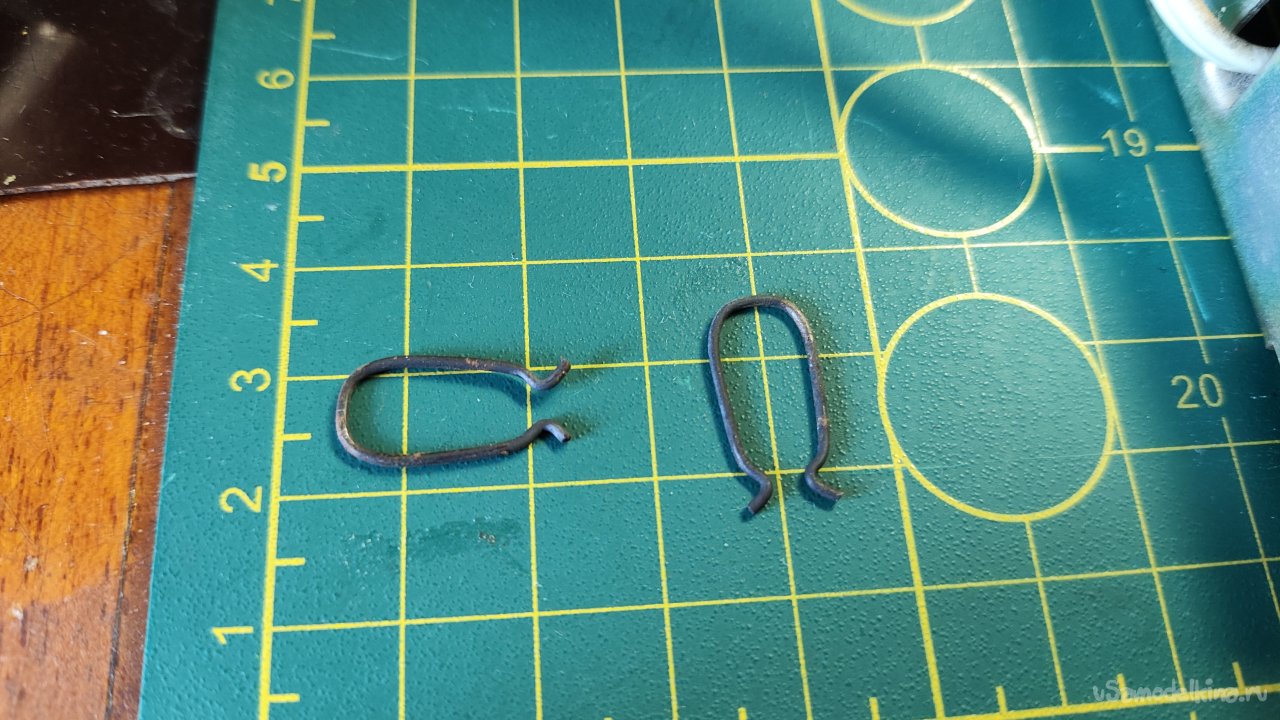

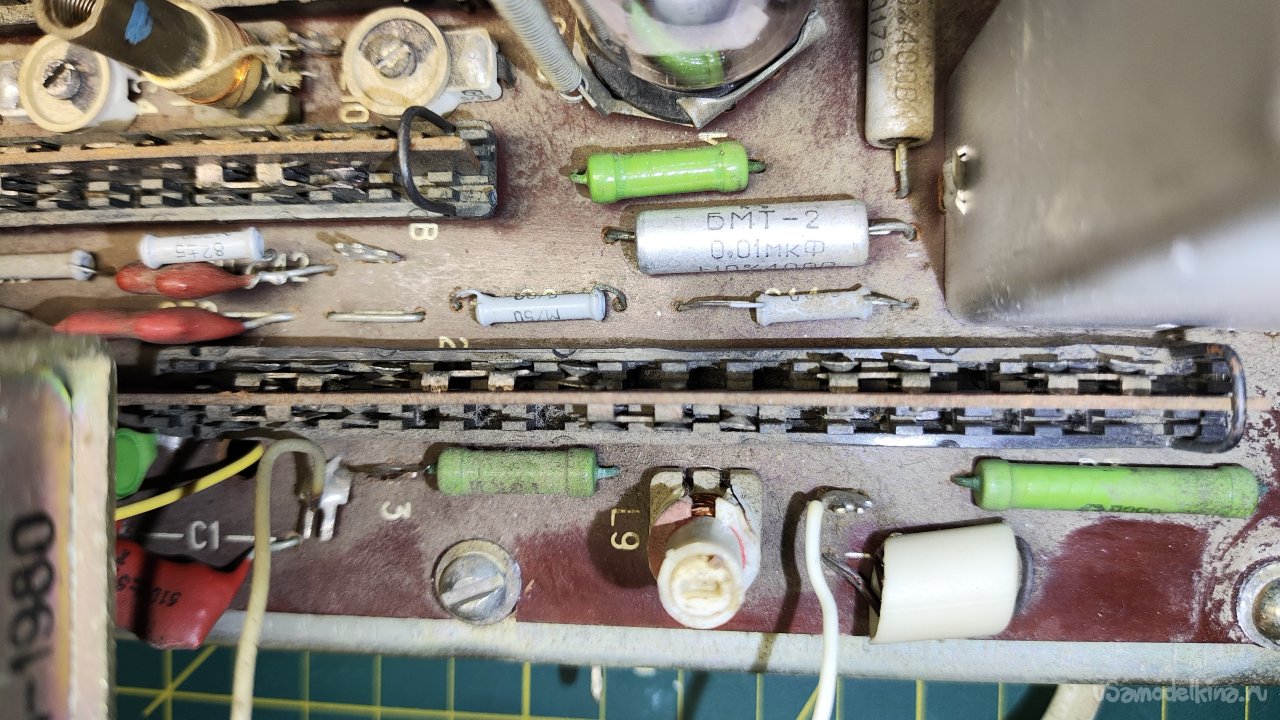

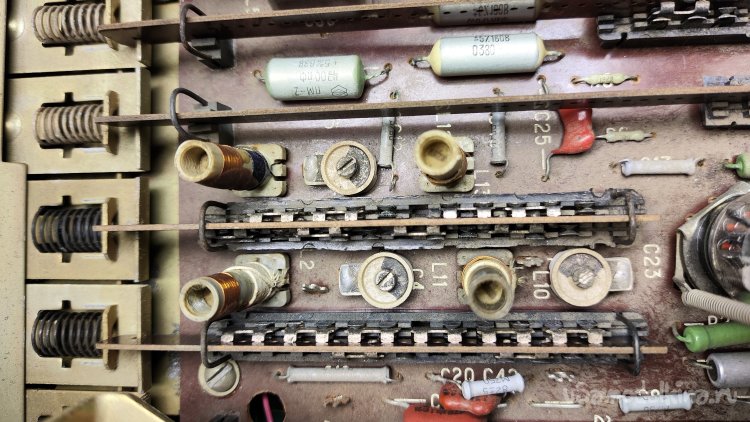

А пока лампа едет можно заняться чисткой контактов переключателей. Серебряное напыление на них все черное. Снимаю фиксаторы.

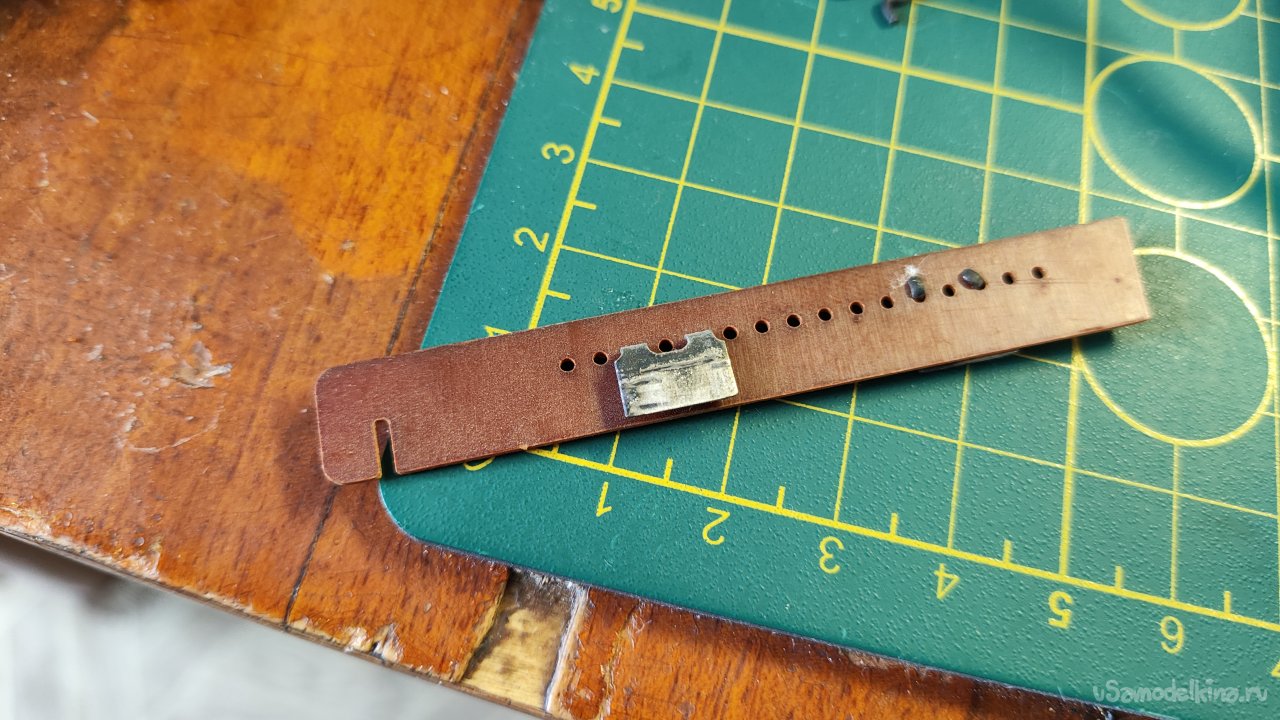

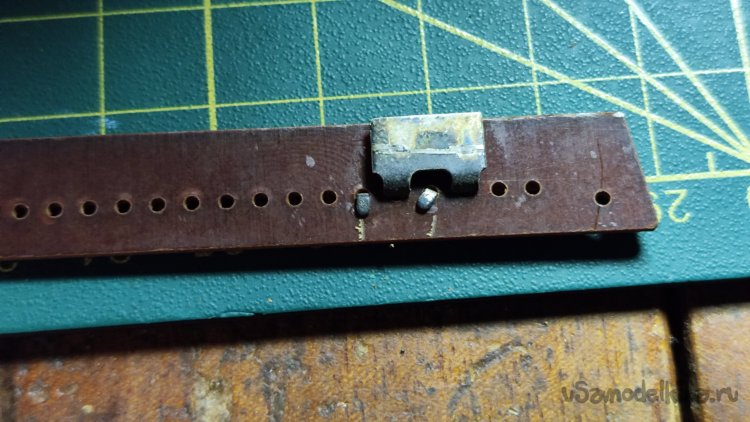

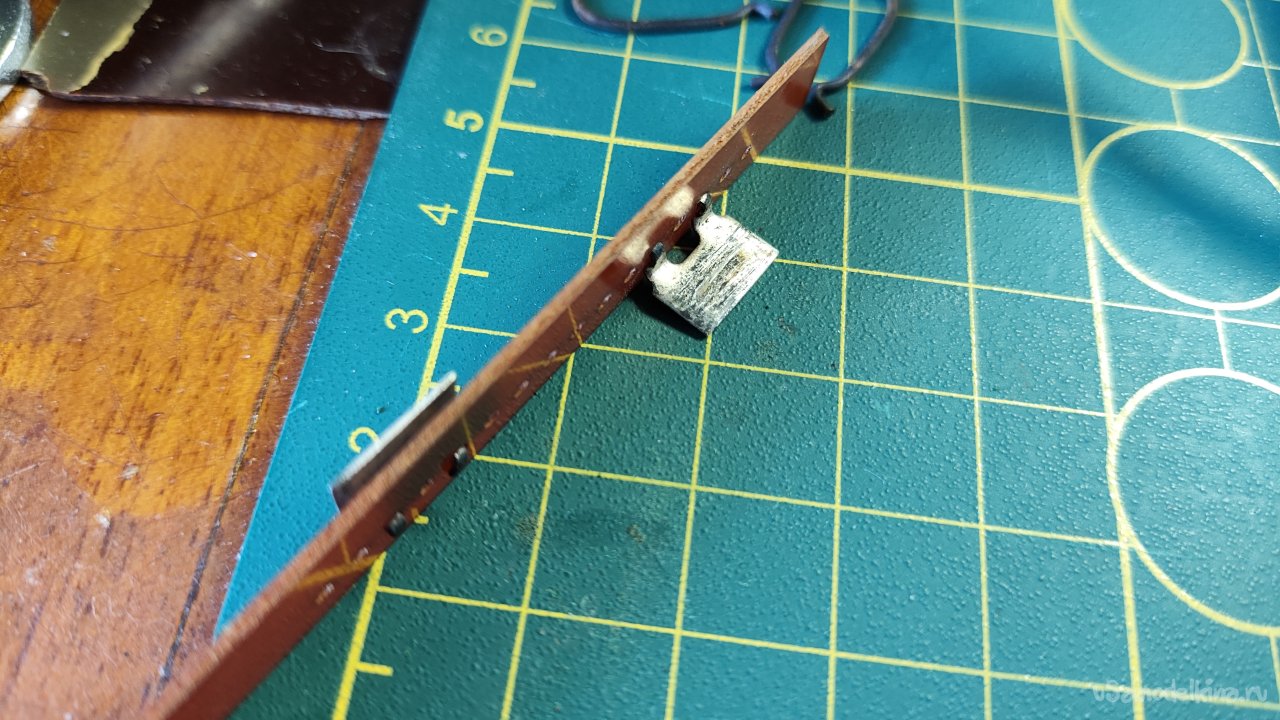

После этого планка с контактами легко достается. Продуманность конструкции была не высоте!

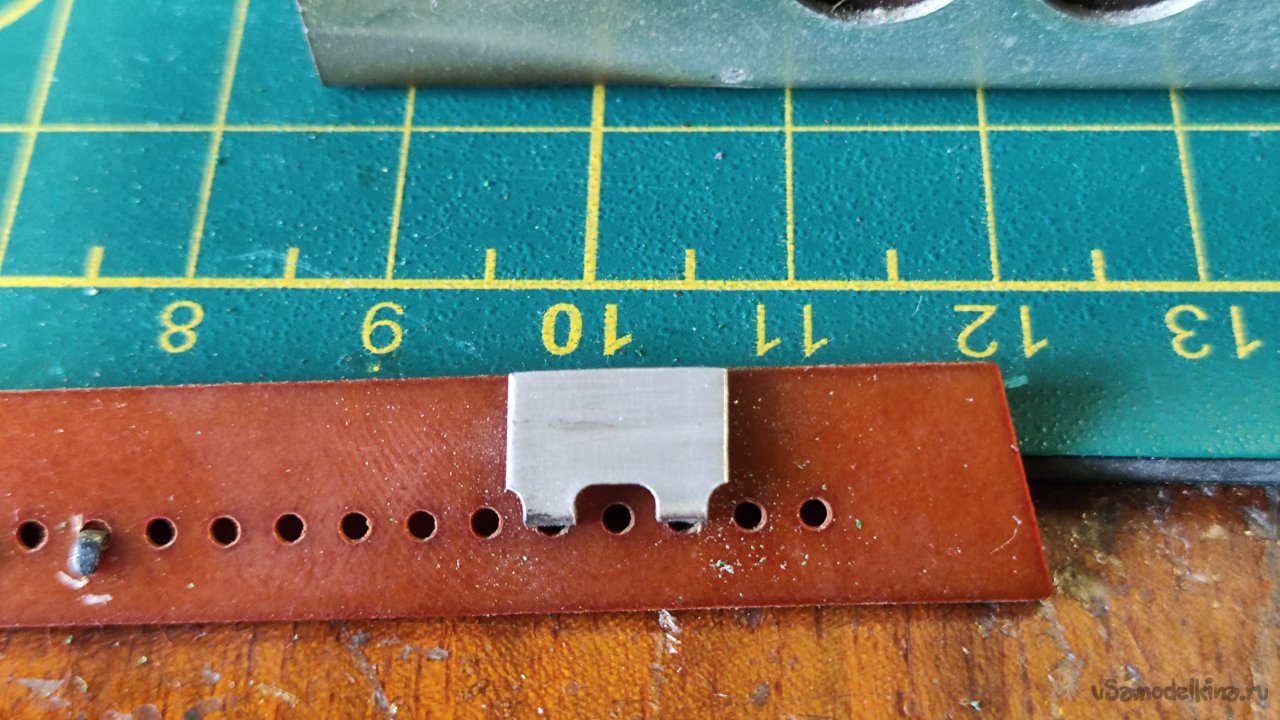

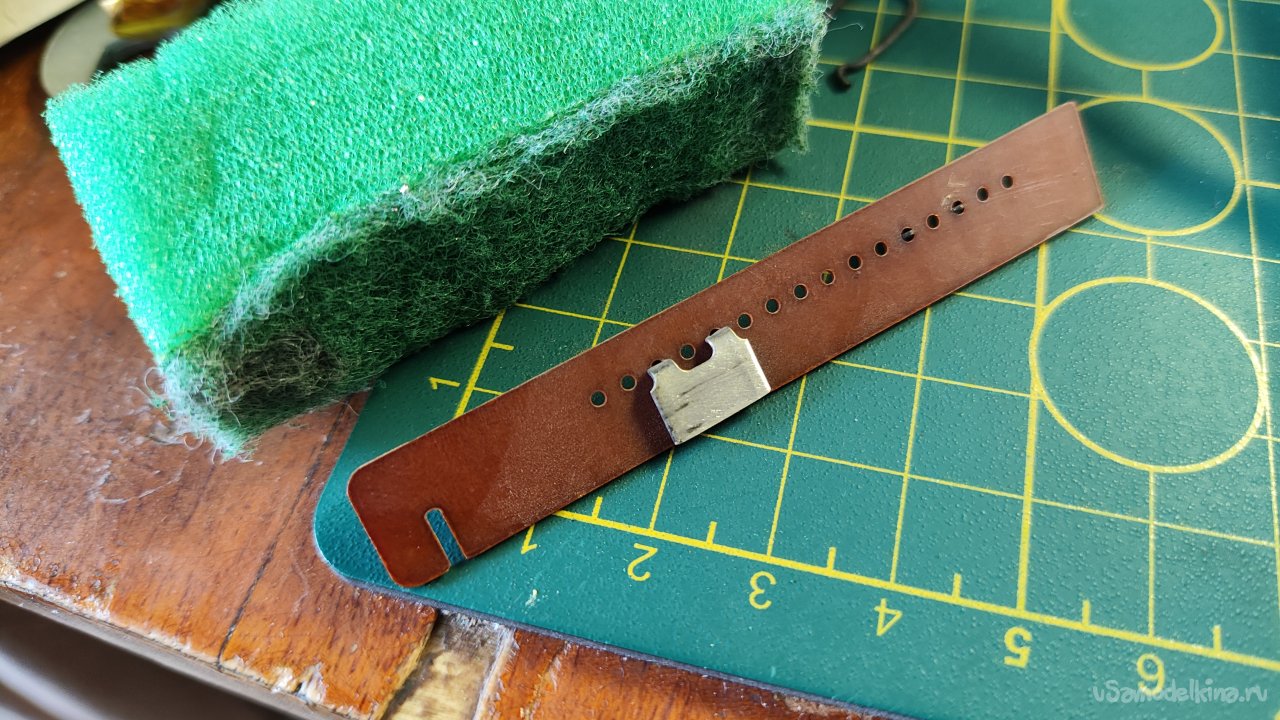

Абразивной частью губки для мытья посуды очищаю контакты с одной и другой стороны. Контролировать процесс очень легко.

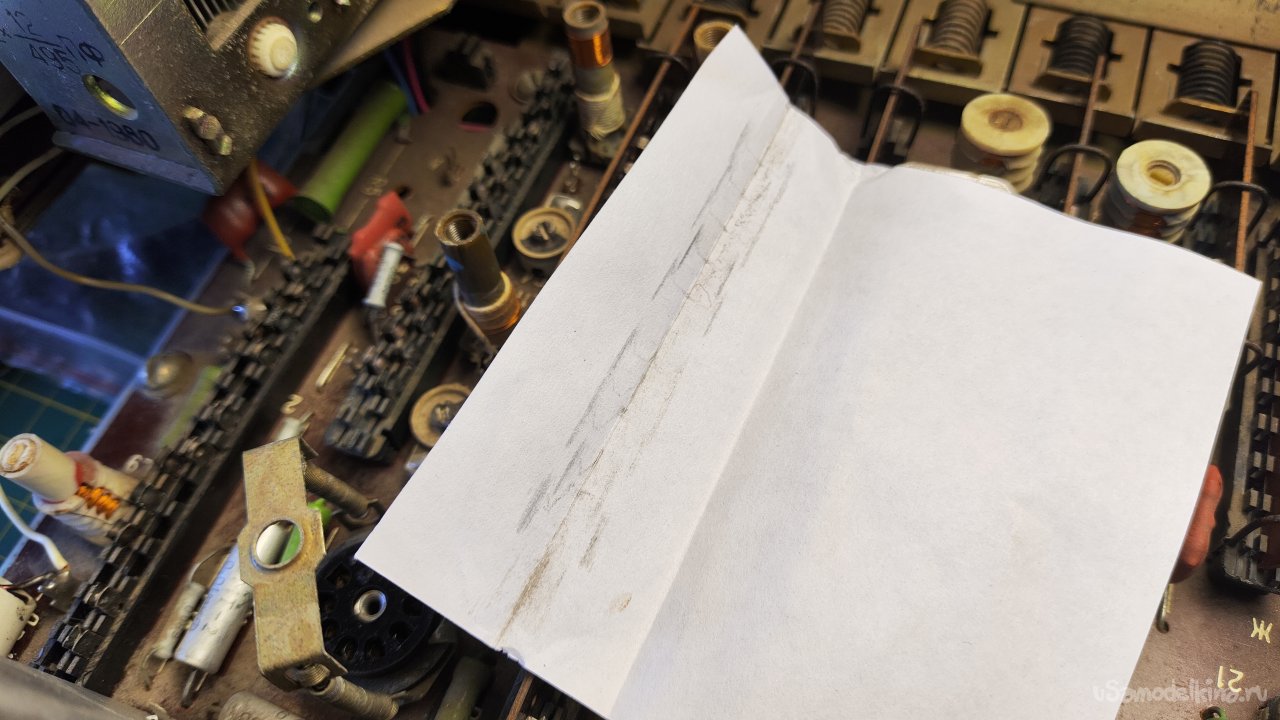

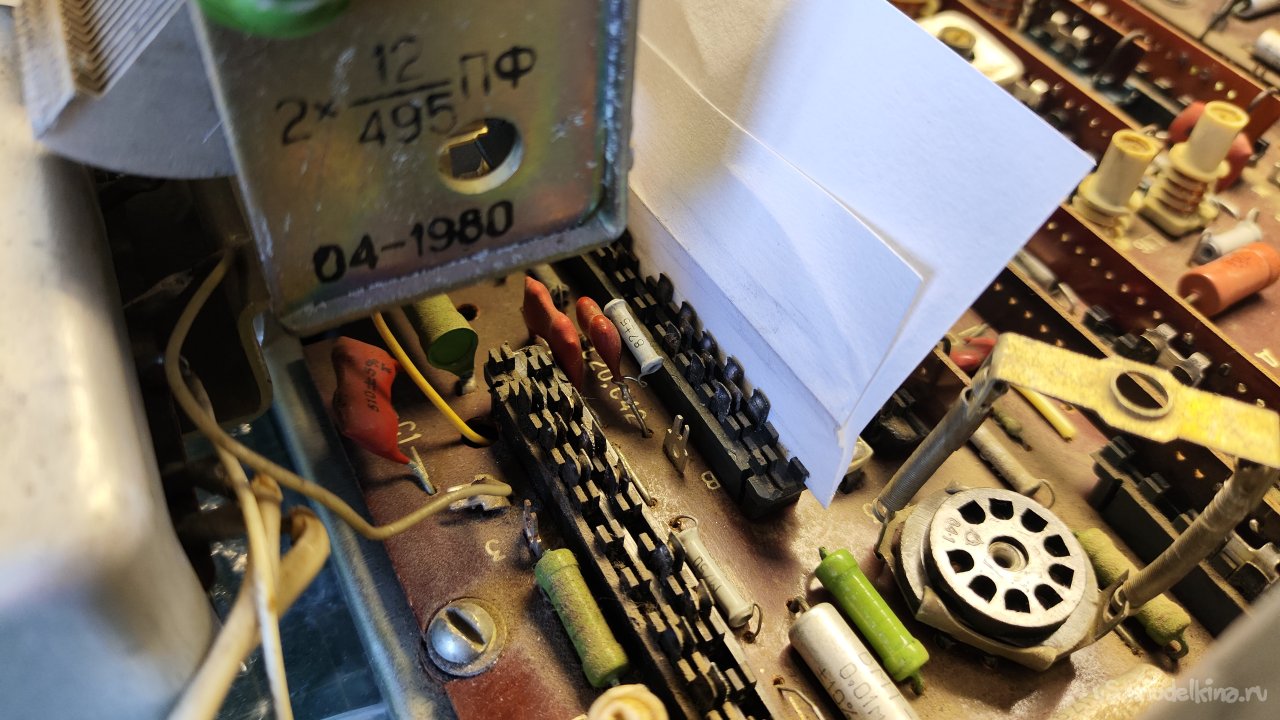

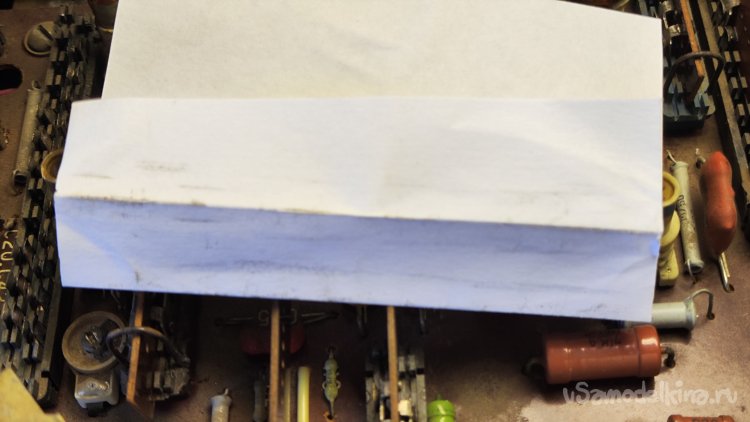

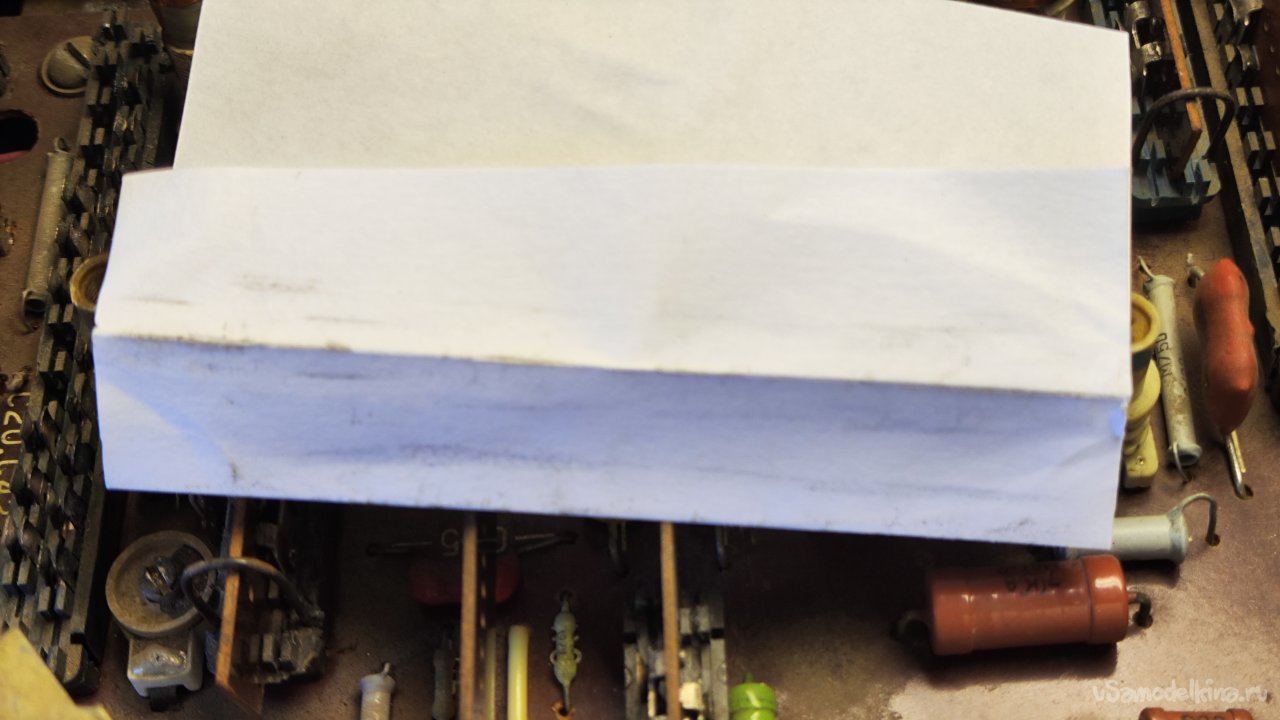

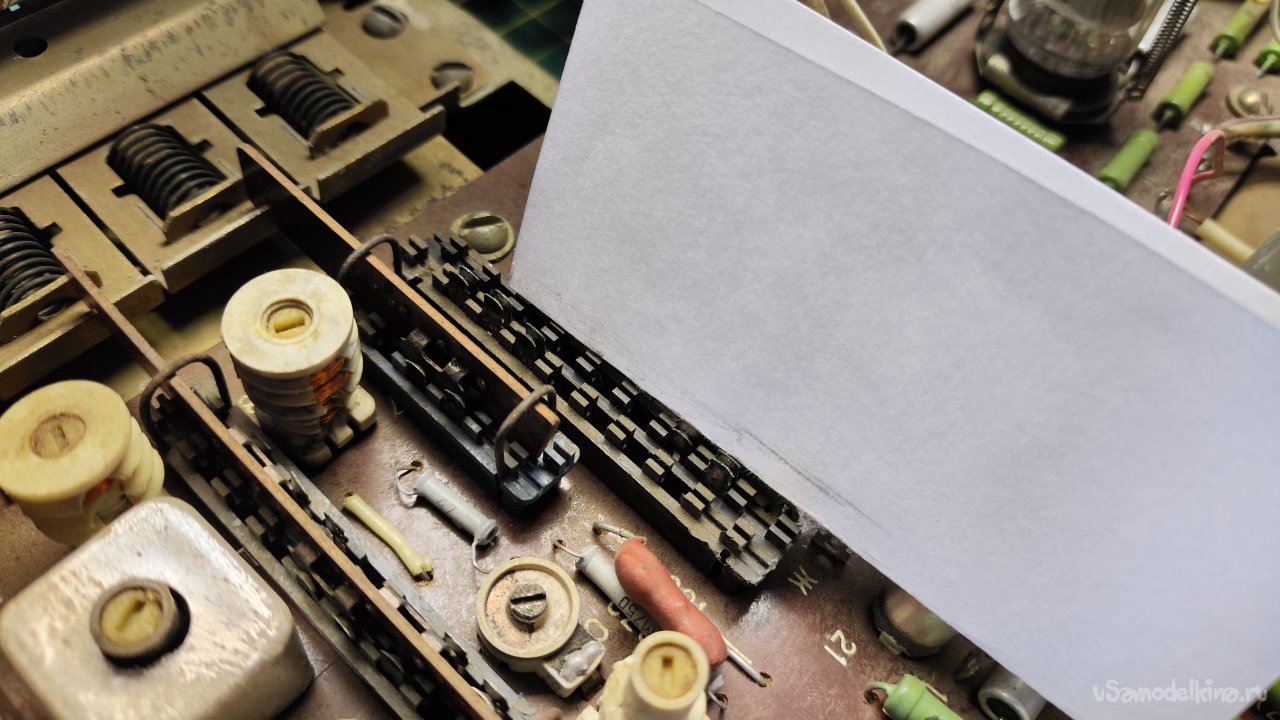

А вот впаянные контакты в плату почистить, не повредив слой посеребрения, не так-то просто. Но на помощь приходит обычный лист бумаги для заметок сложенный вдвое. Несколько движений бумагой и пятно контакта почищено. А больше и не надо.

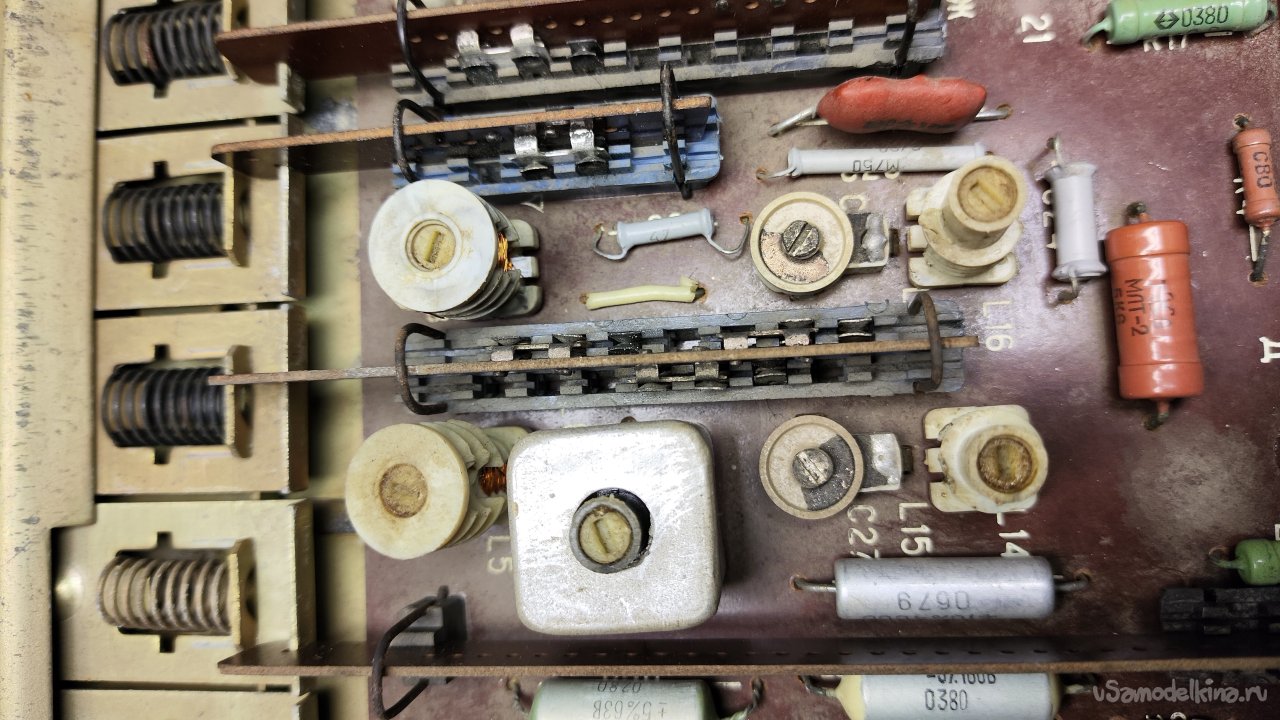

Сделал фото всех переключателей, вдруг какой контакт выпадет, ищи потом, где он был.
Но потом решил помечать места установки контактов, так проще и контакты можно извлекать не боясь потом перепутать их место установки.

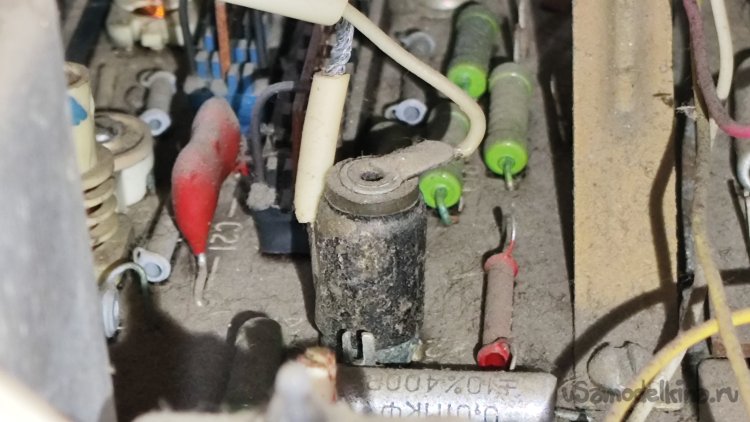

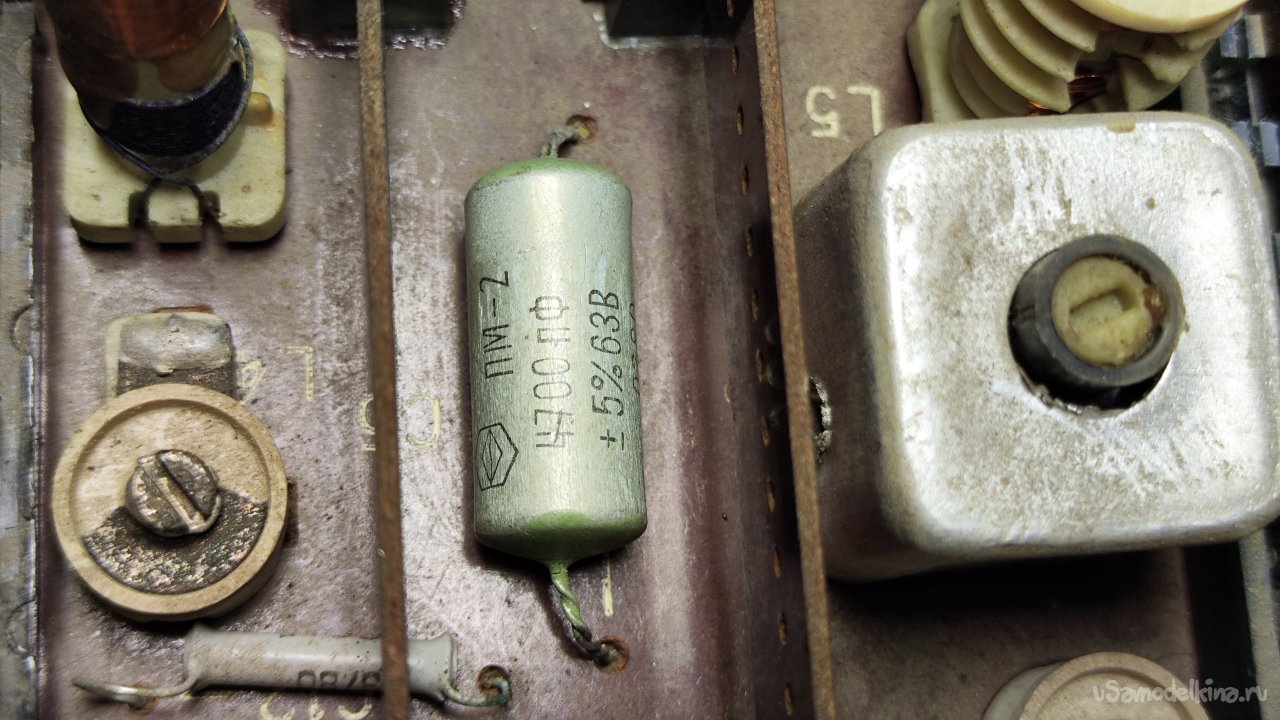

Интересный конденсатор ПМ-2. Никогда не видел у конденсаторов скрученные выводы.

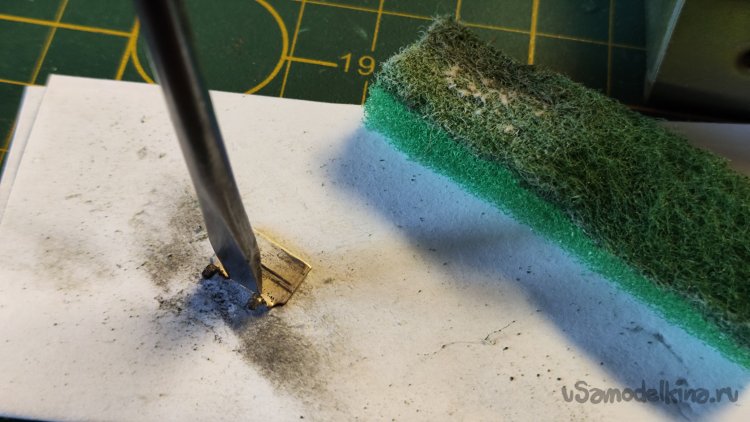

Внутреннюю сторону контактов оказалось проще чистить, прижав контакт отверткой к поверхности. Далее абразивной частью губки легко чистить контакт. Наружную сторону контактов чистил, когда контакты установлены на планку.
Чистим контакты, проходим по ним по два раза.

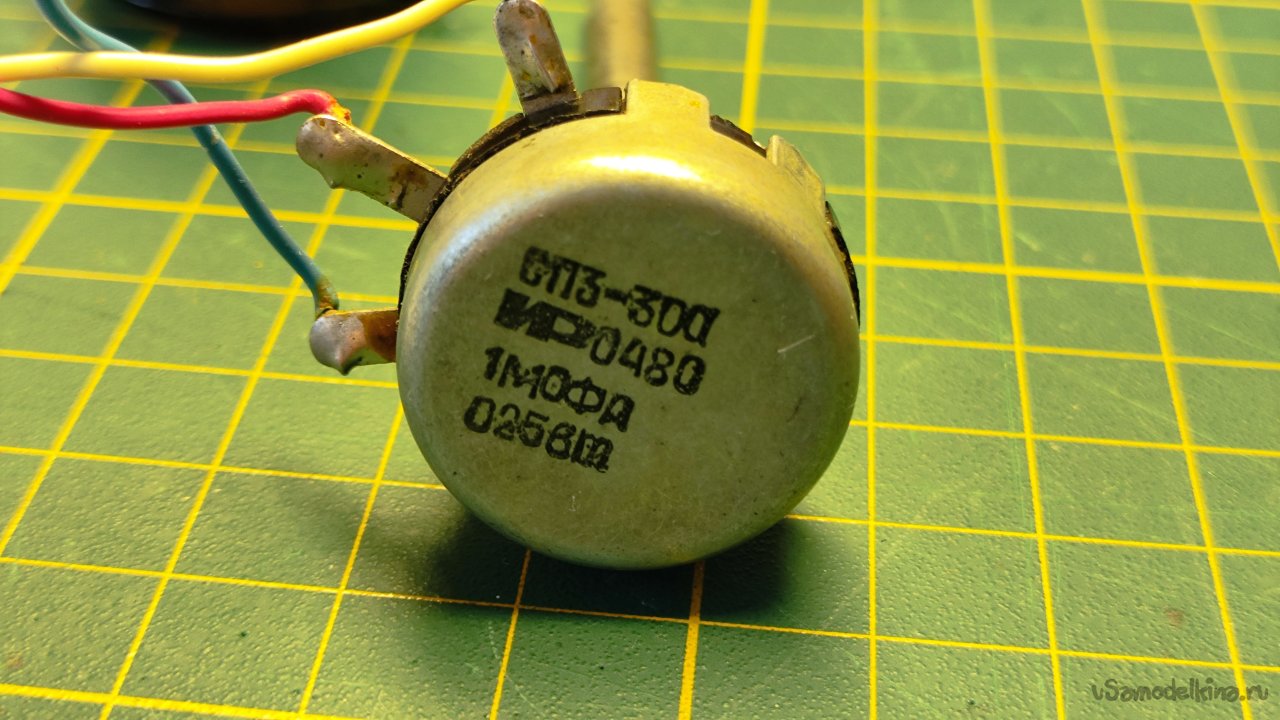

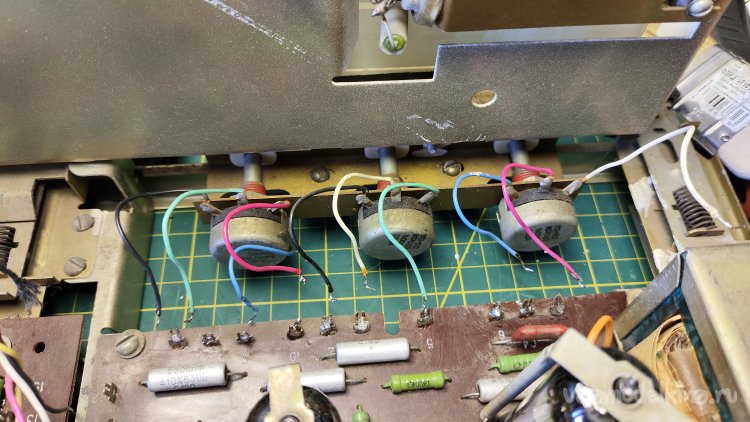

Все контакты почищены, а лампа еще не приехала. Можно почистить регуляторы громкости и тембра. Делаю фото расположения проводов.
Решил отпаивать провода с платы, показалось так проще.

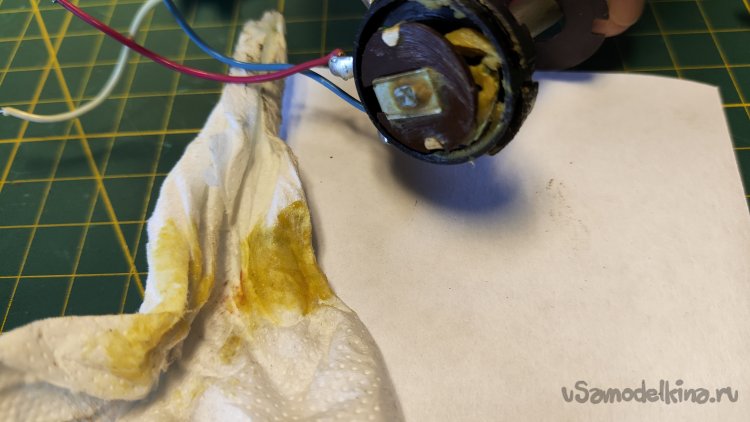

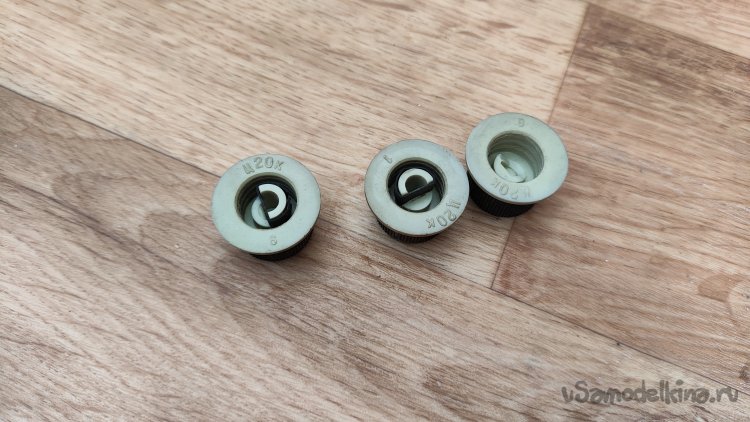

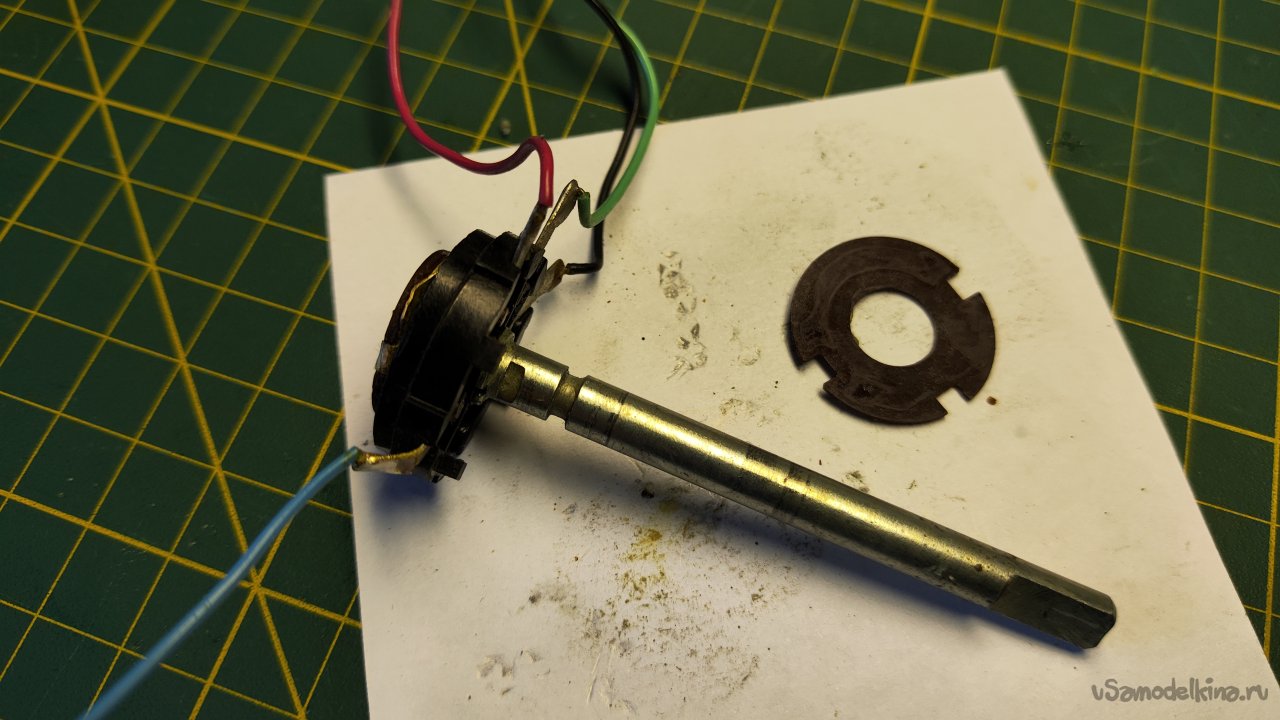

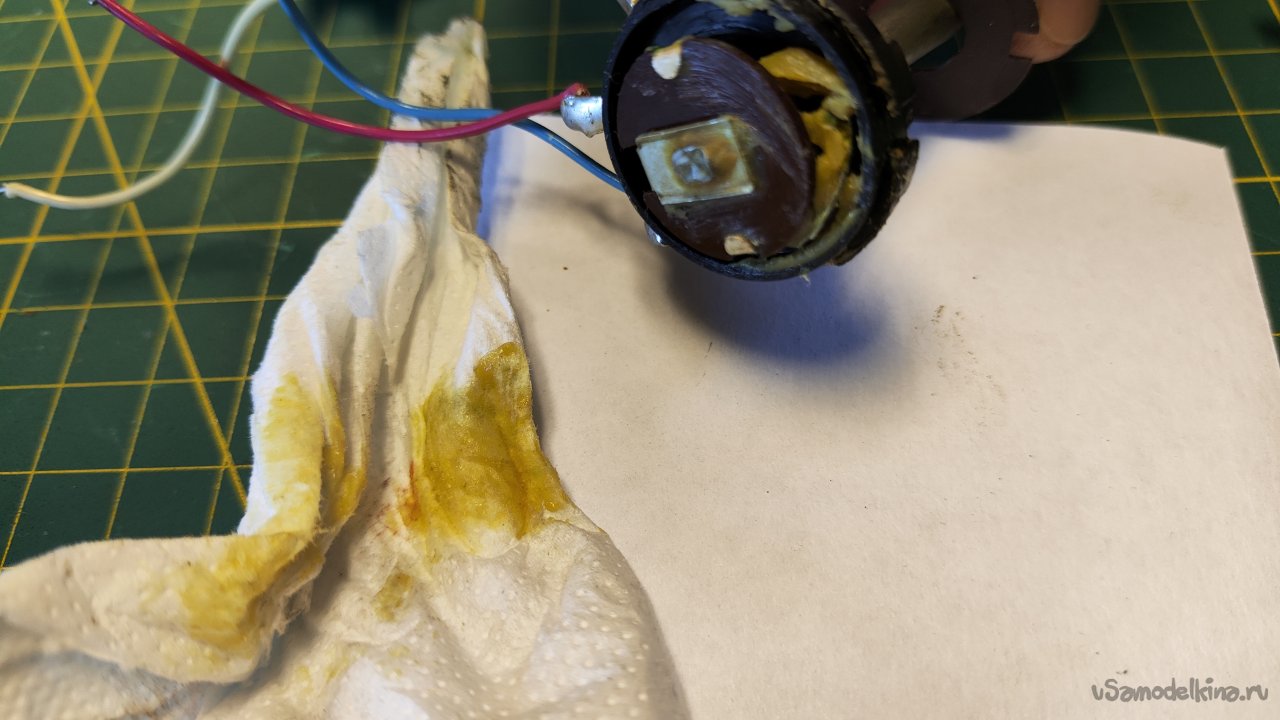

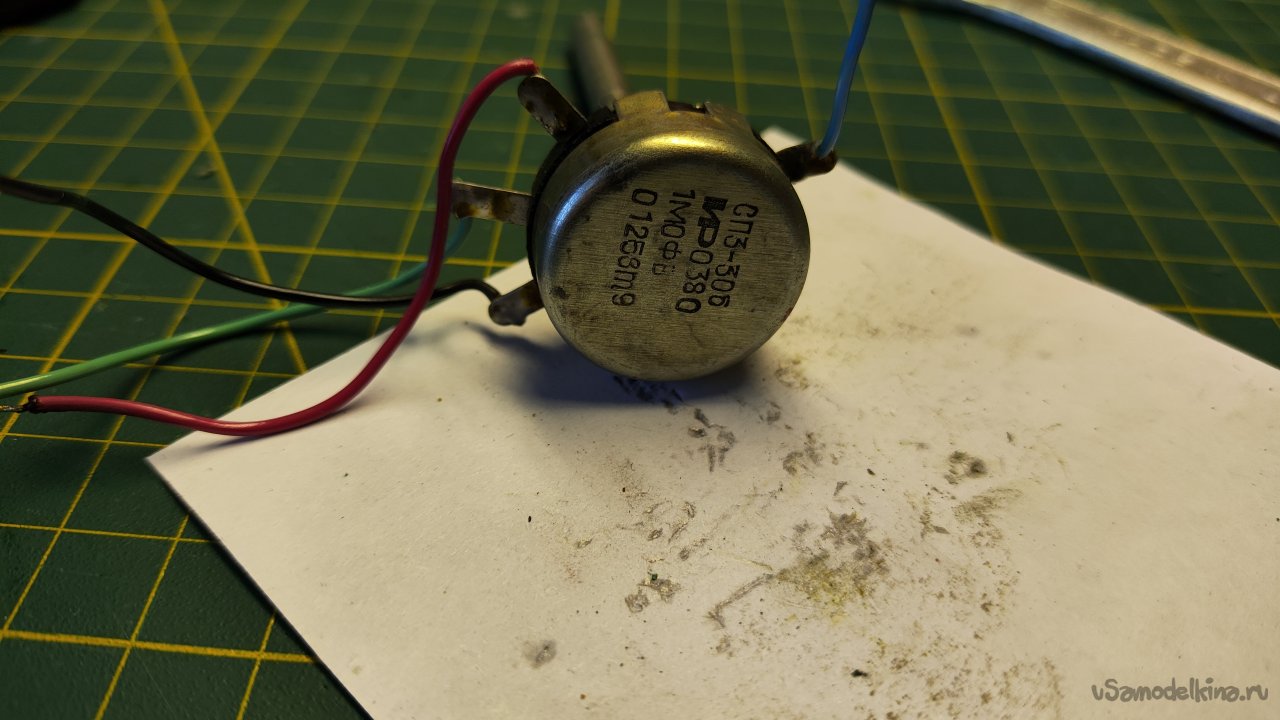

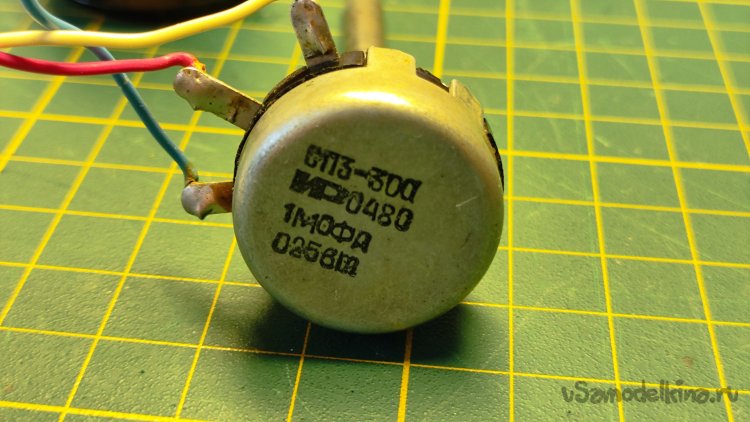

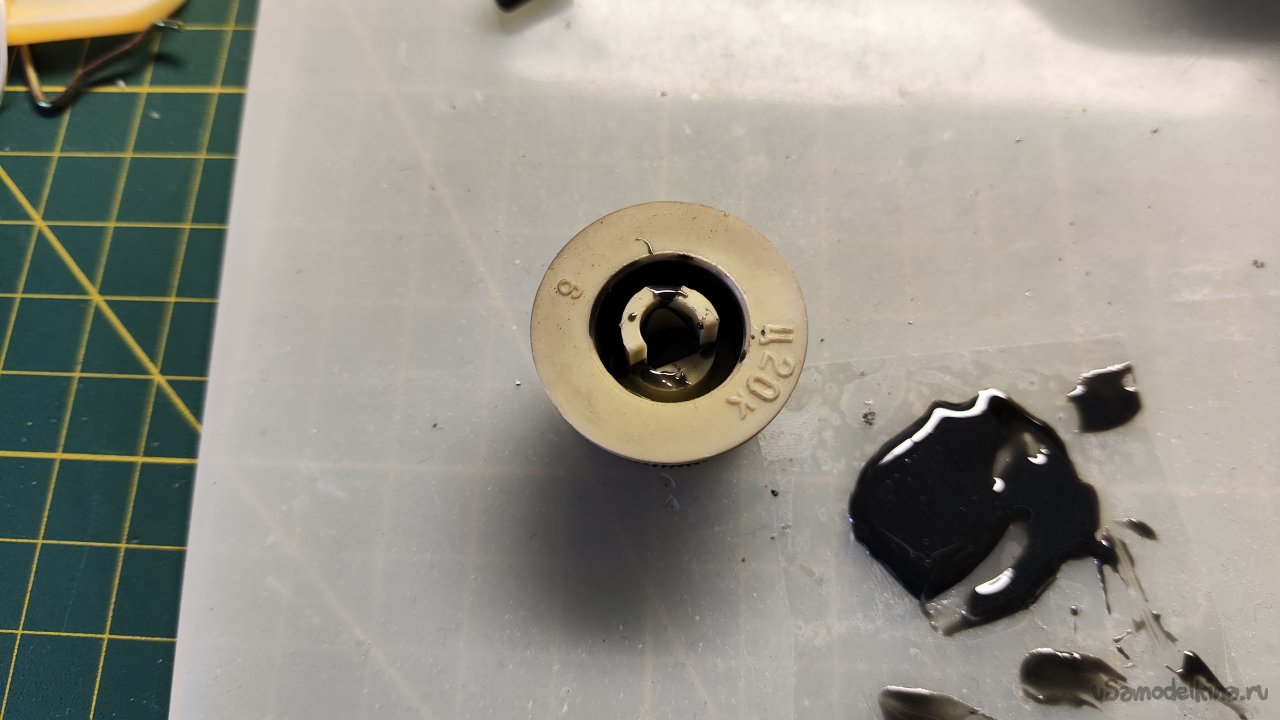

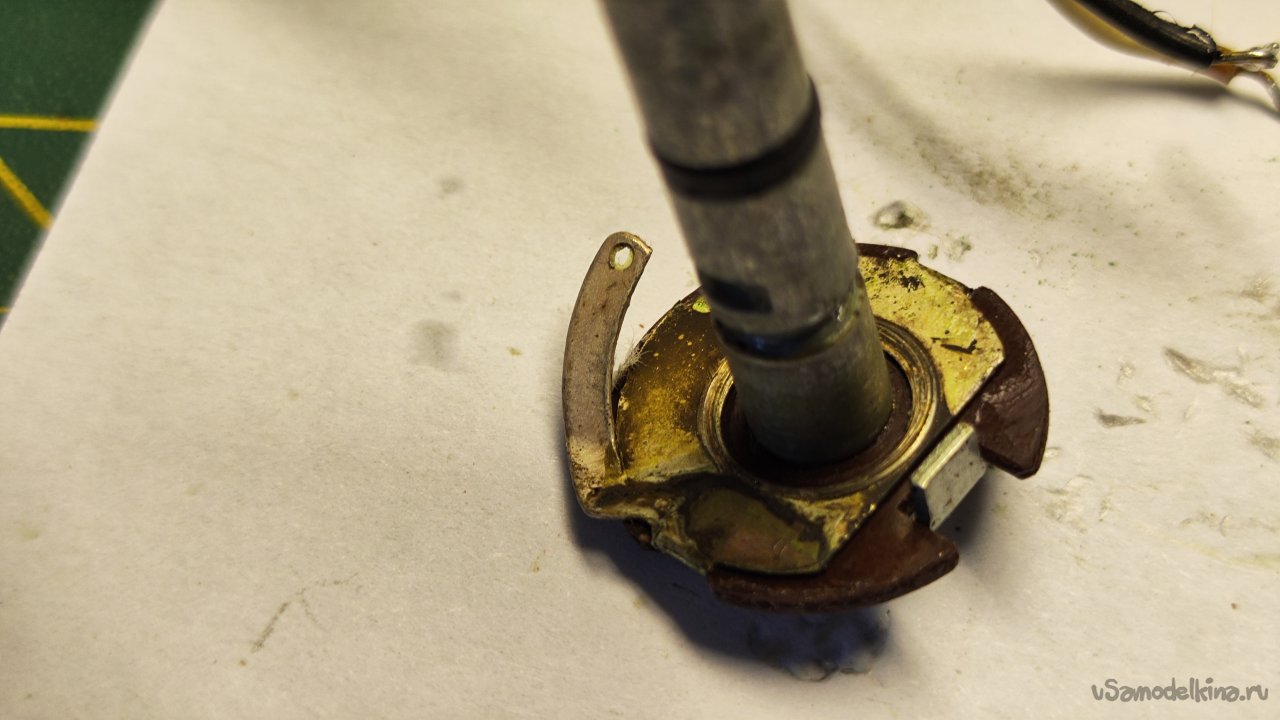

Разбираю первый регулятор. Внутрь не пожалели положить смазки.

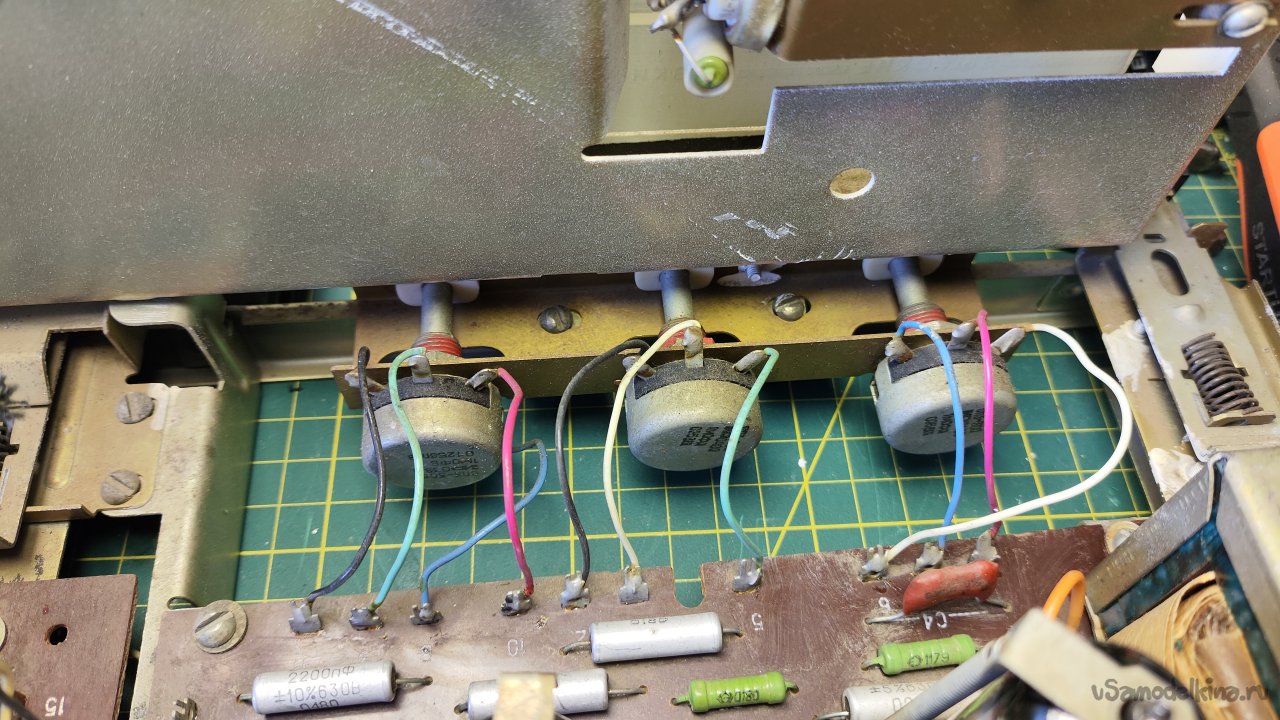

Почистил, смазал, собрал.

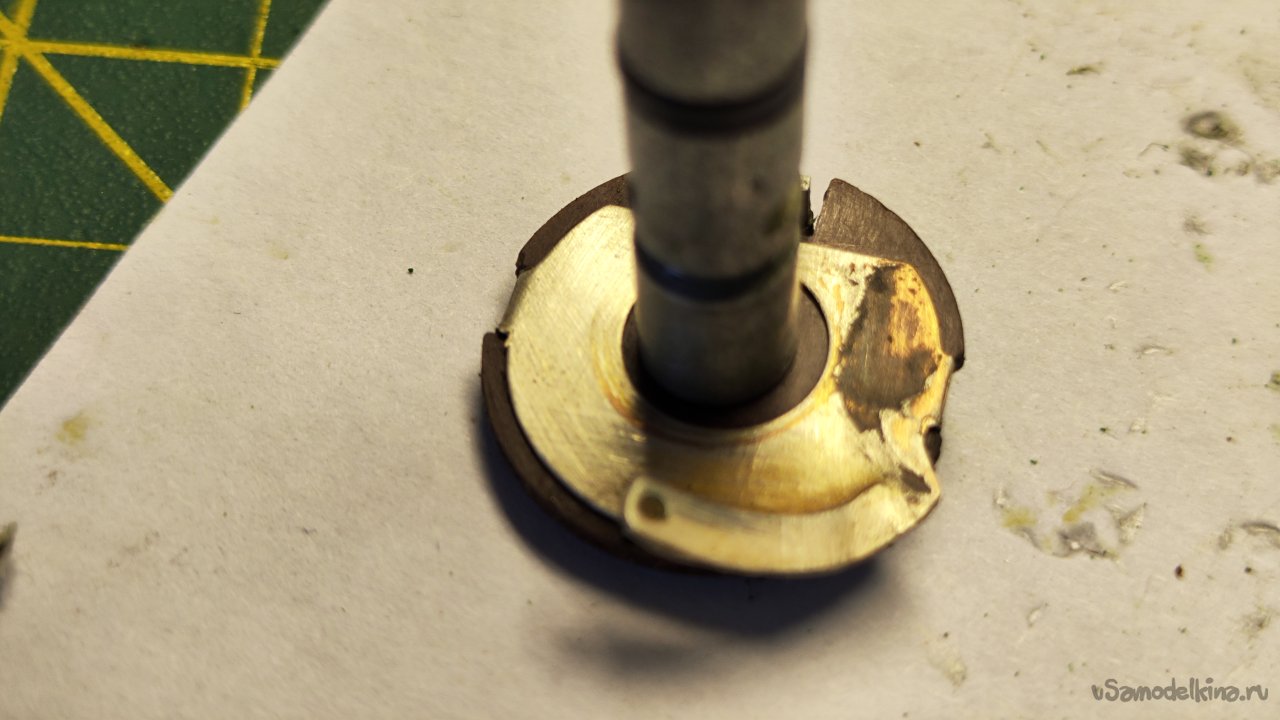

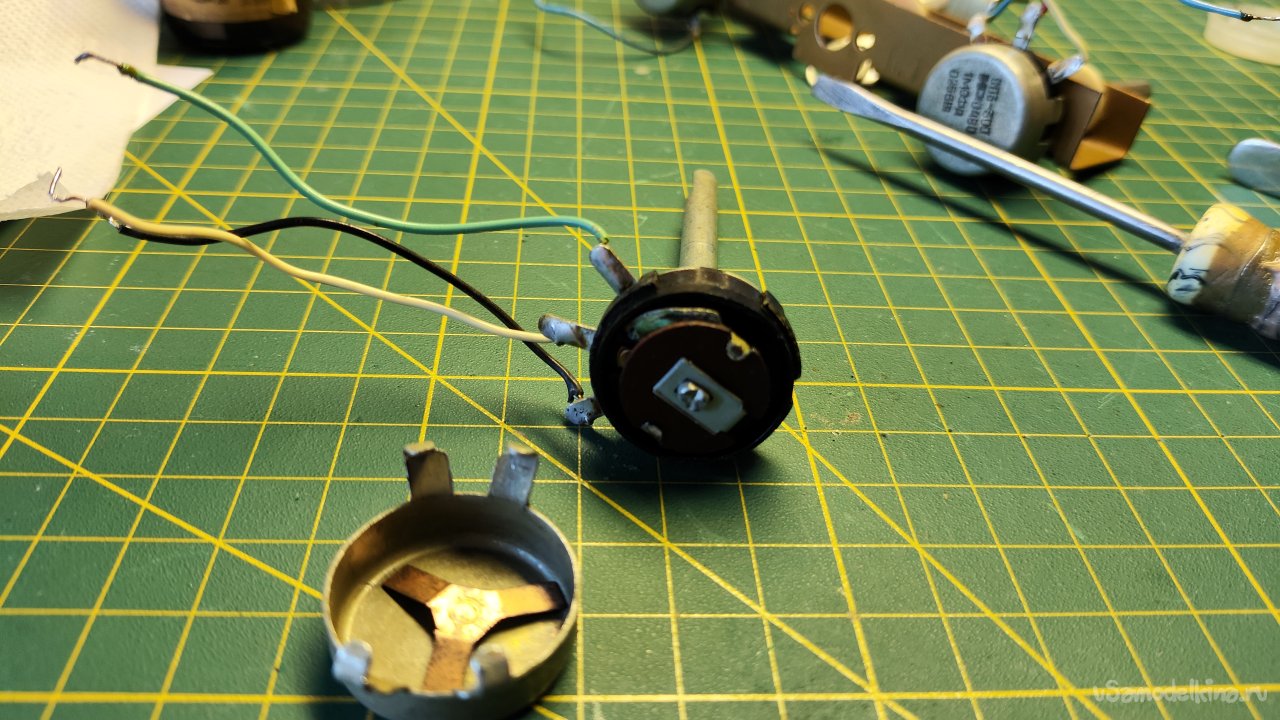

На очереди второй регулятор. Здесь смазки почти нет.
Контактная пластина имеет сильную коррозию, но в этом месте она ни на что не влияет.
В третьем регуляторе отсутствует уплотнительная резинка. Видно забыли поставить. А еще говорят, что в СССР все делали качественно. А вот и не все! На бытовой аппаратуре и компонентах безбожно экономили.

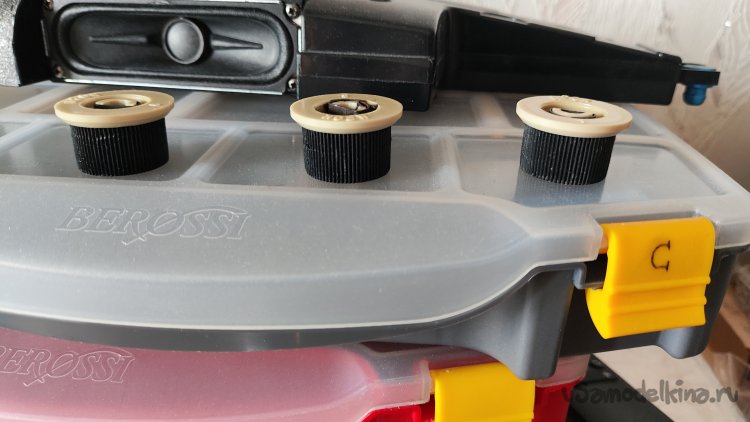

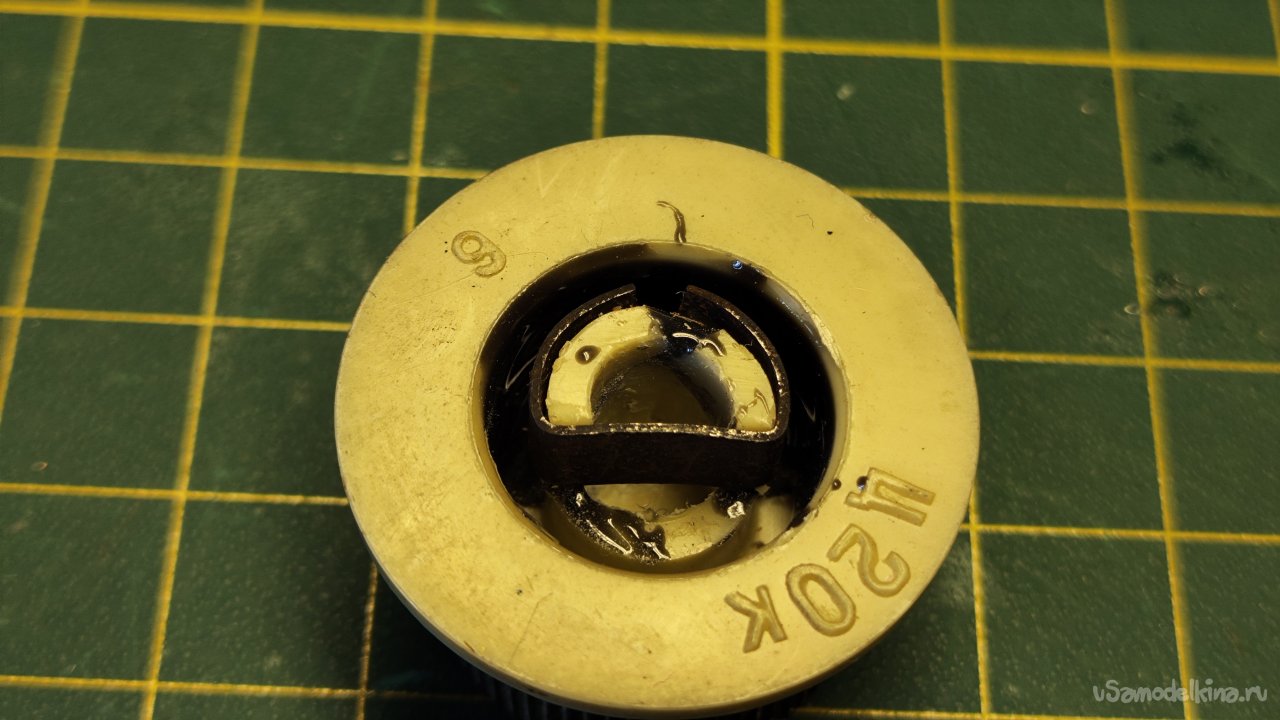

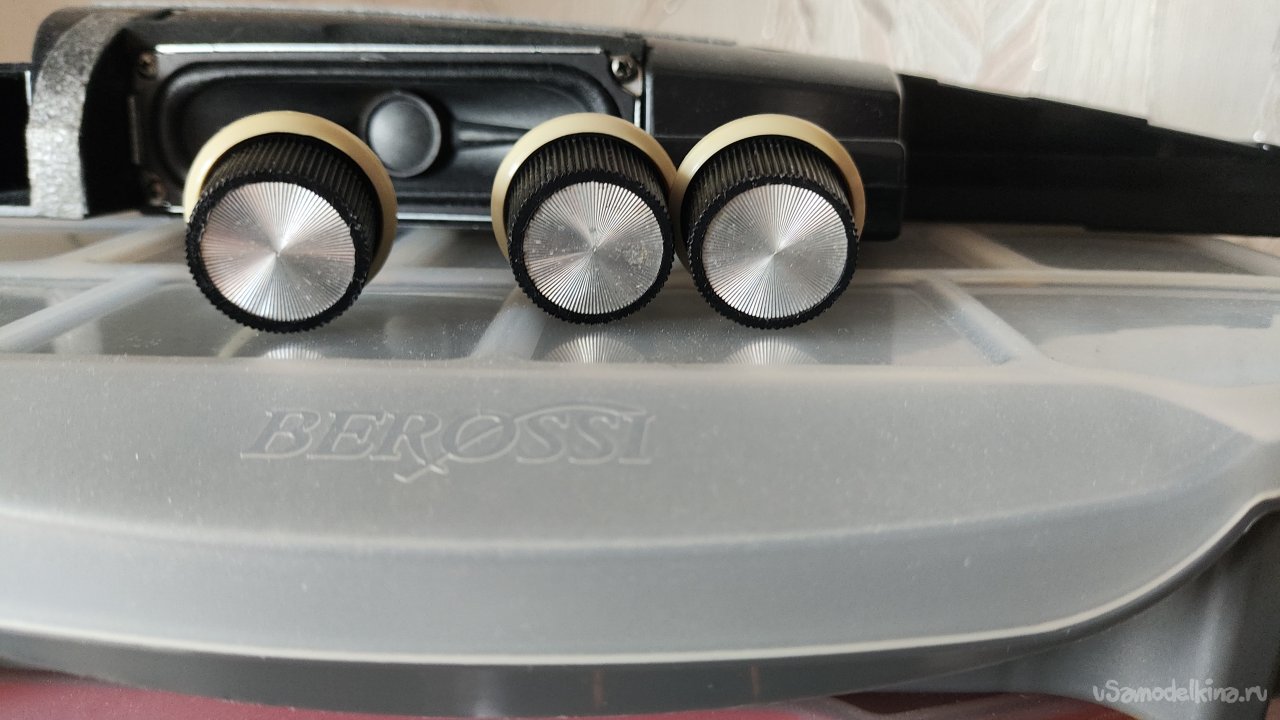

Склеенная ручка почищена от лишнего клея и собрана.

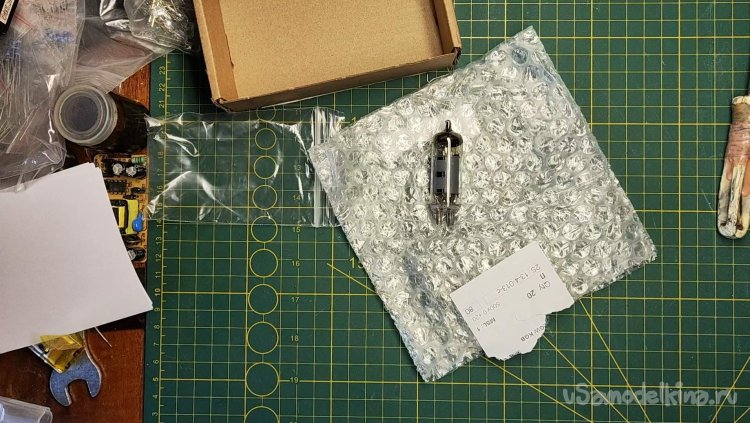

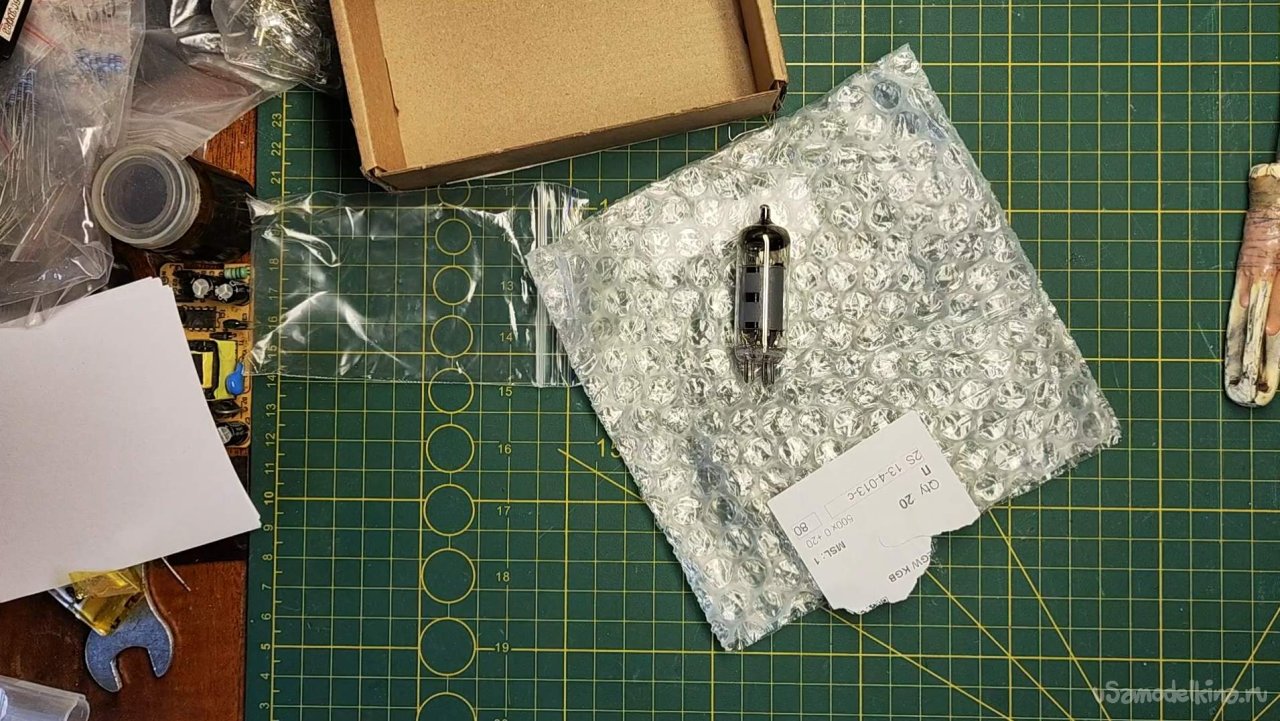

Приехала лампа. Упакована была в пупырку, пакетик и картонную коробку. Визуально немного криво приварены контакты цоколя к основной колбе.

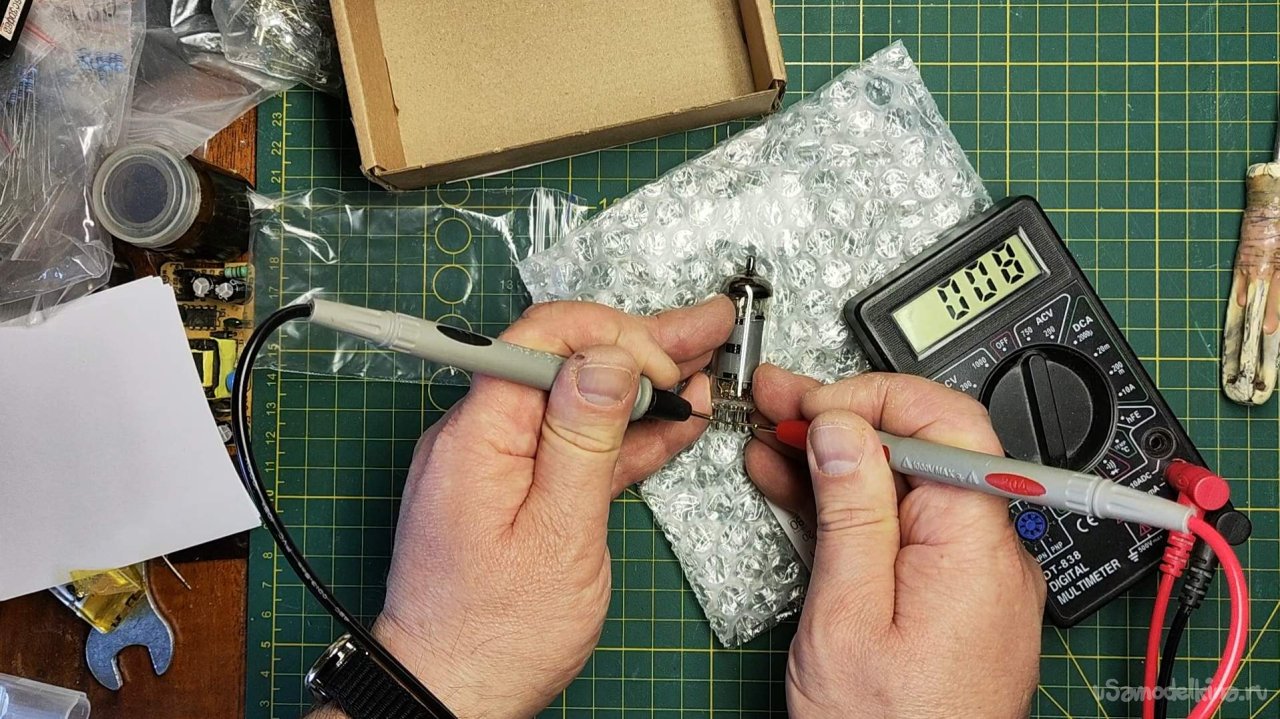

Проверил сопротивление накала, в норме.
Поставил лампу в панельку. Включаю радиолу. Звук в УКВ диапазоне появился, радиостанции ловятся!
Перестройку с УКВ на FM диапазон я описал в отдельной статье, кому интересно ссылка.
Все панели, ручки, корпус были оттерты и отмыты.

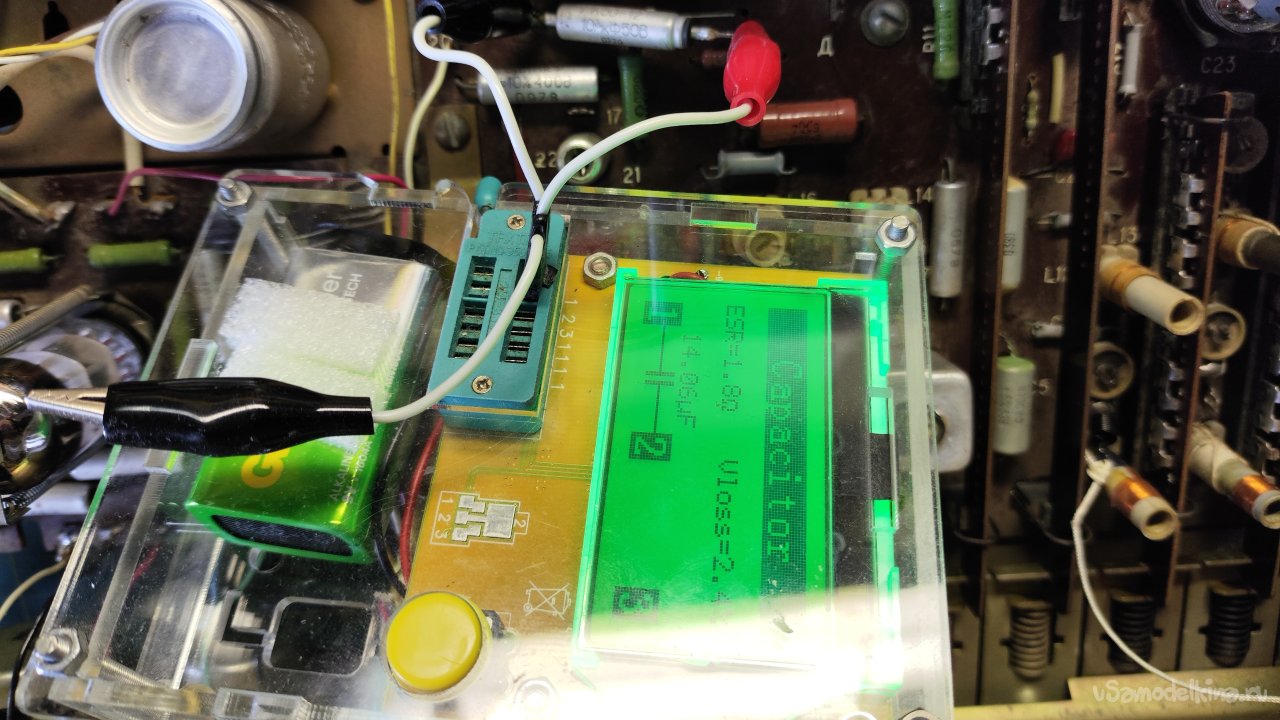

Нашел еще один электролитический конденсатор. Проверил и его, на всякий случай. В норме.

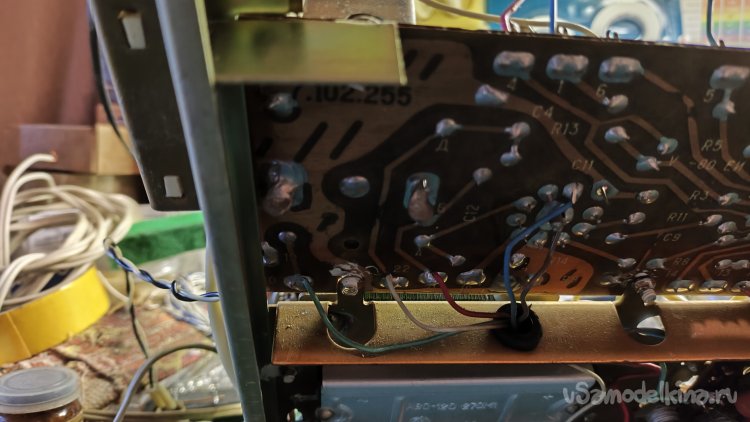

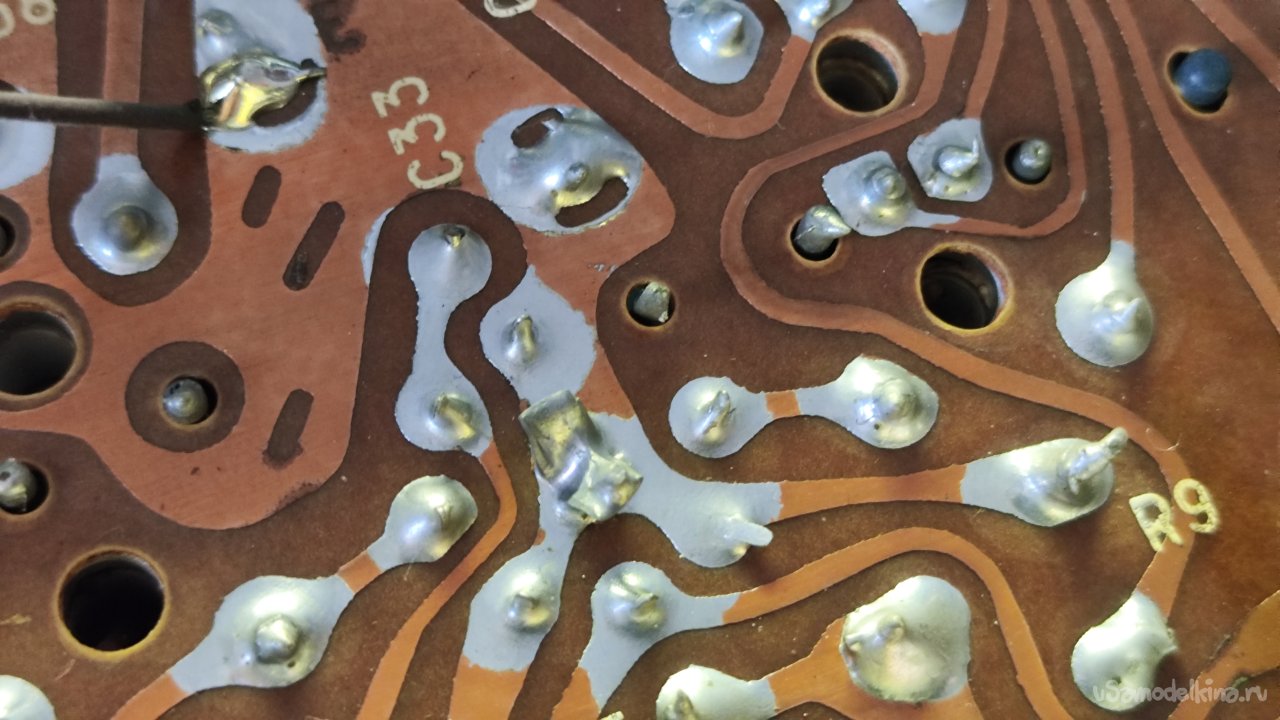

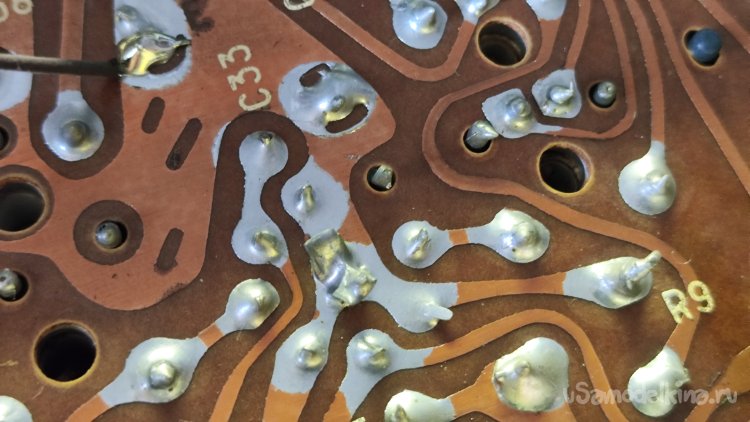

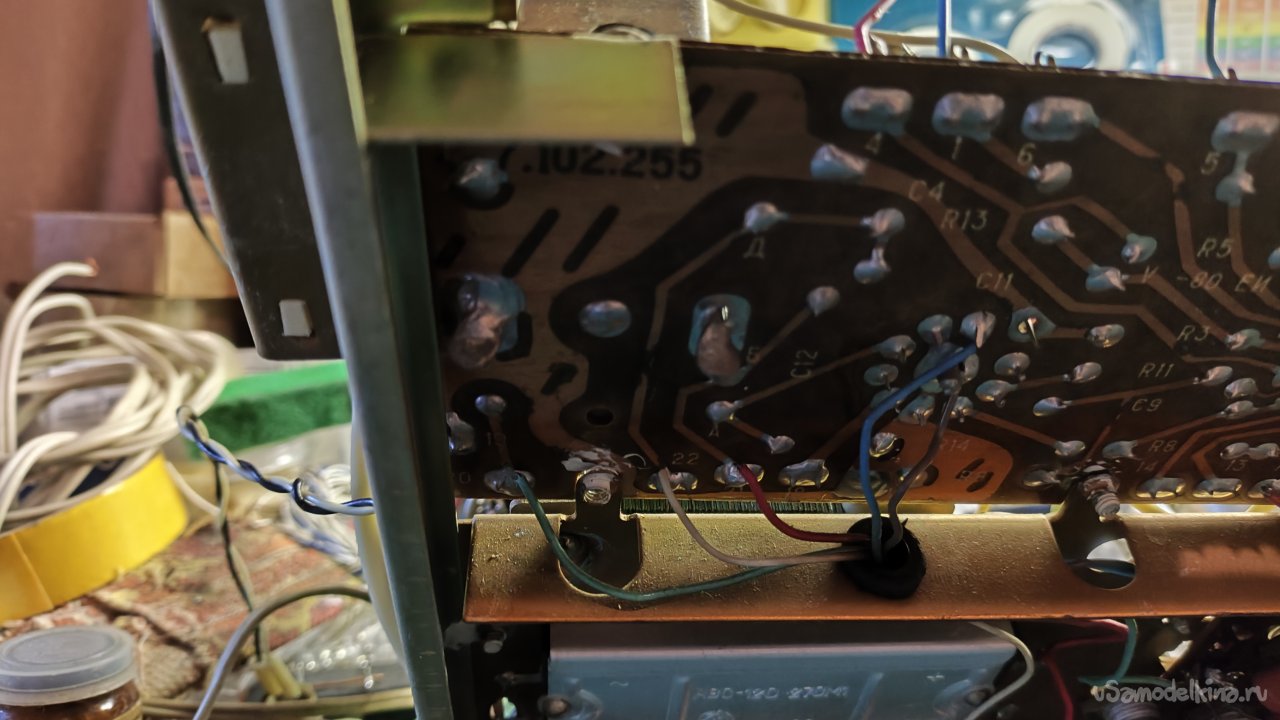

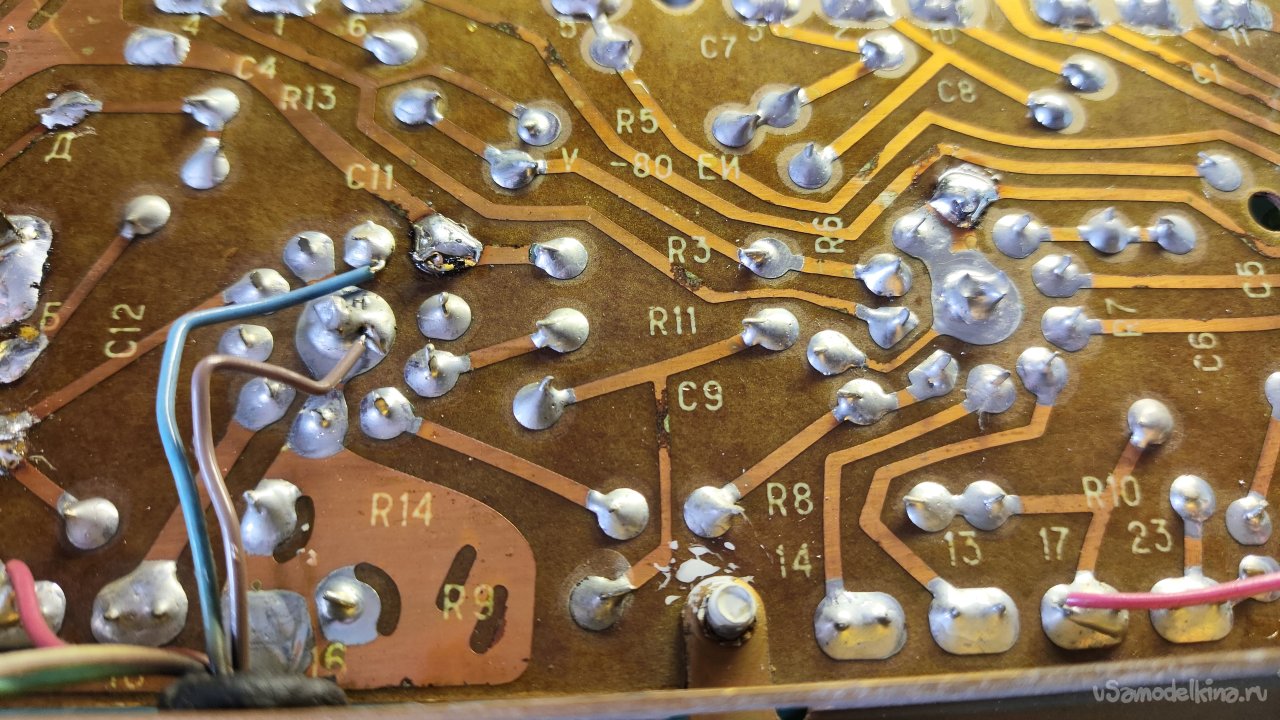

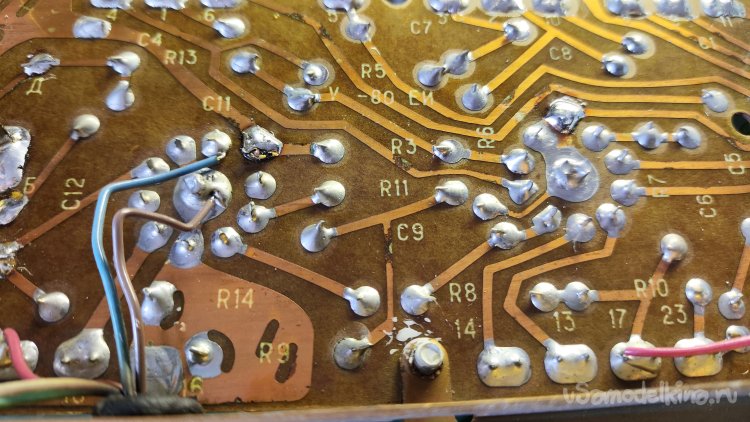

На плате усилителя НЧ нашел не пропаянные корпуса панелек ламп. Дорожки к ним идут, а пайки нет. У других ламп нет дорожек. Решил пропаять контакты, зачистил, залудил и запаял.

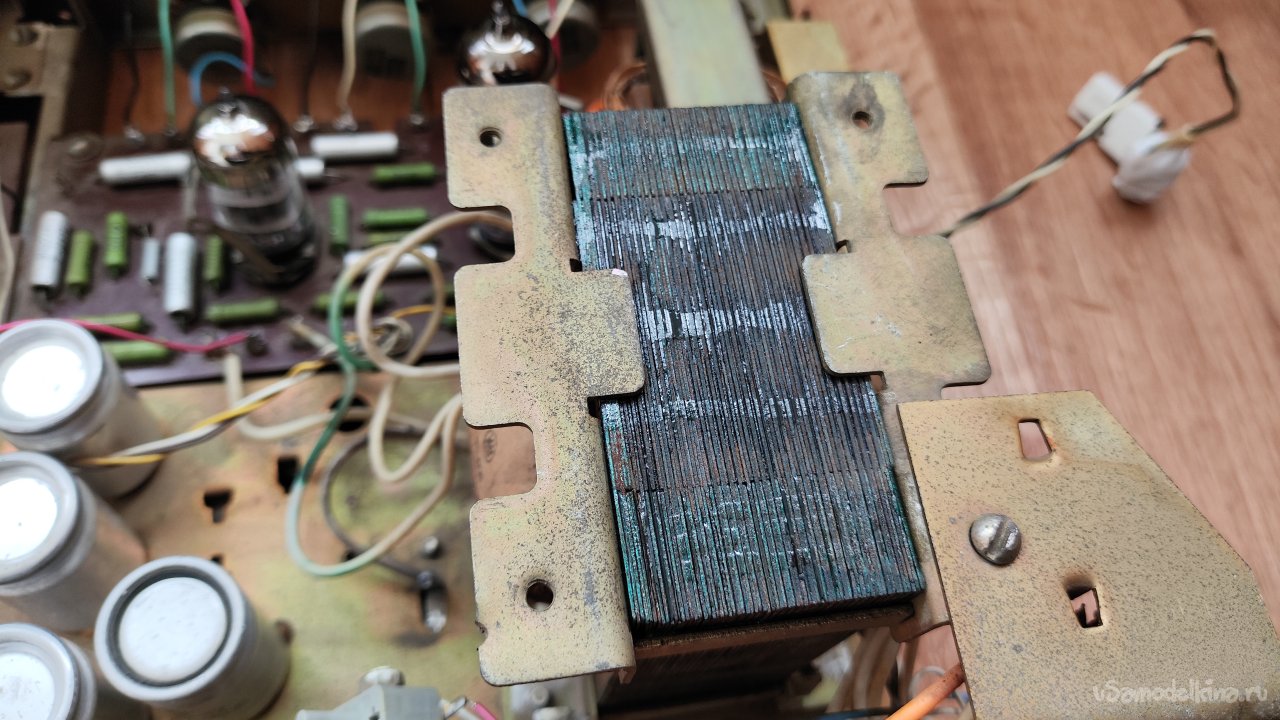

Есть проблема по трансформатору питания. Он немного гудит. Попробовал проклеить его цианоакрилатным клеем. Не помогло. Скорее всего, гудят пластины внутри катушки, а туда не добраться. Разбирать трансформатор не хочется, как и варить его в лаке. Потом его не разберешь.
В радиоле используется проигрыватель грампластинок III-ЭПУ-38 М. С одной стороны проигрывающее устройство простое, не требует пассиков. С другой стороны выход из строя любого резинового элемента это почти стопроцентное выведение ЭПУ из строя. Где искать такие запчасти, непонятно.

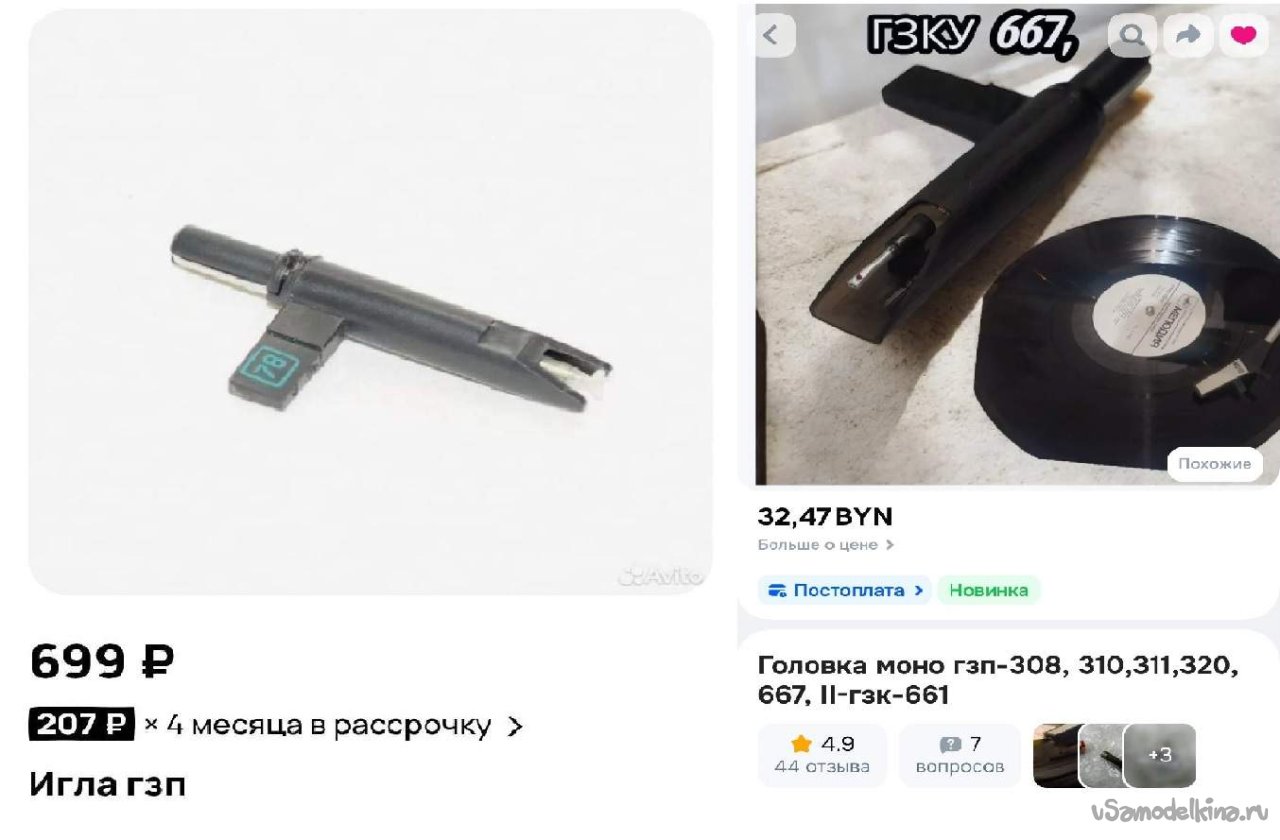

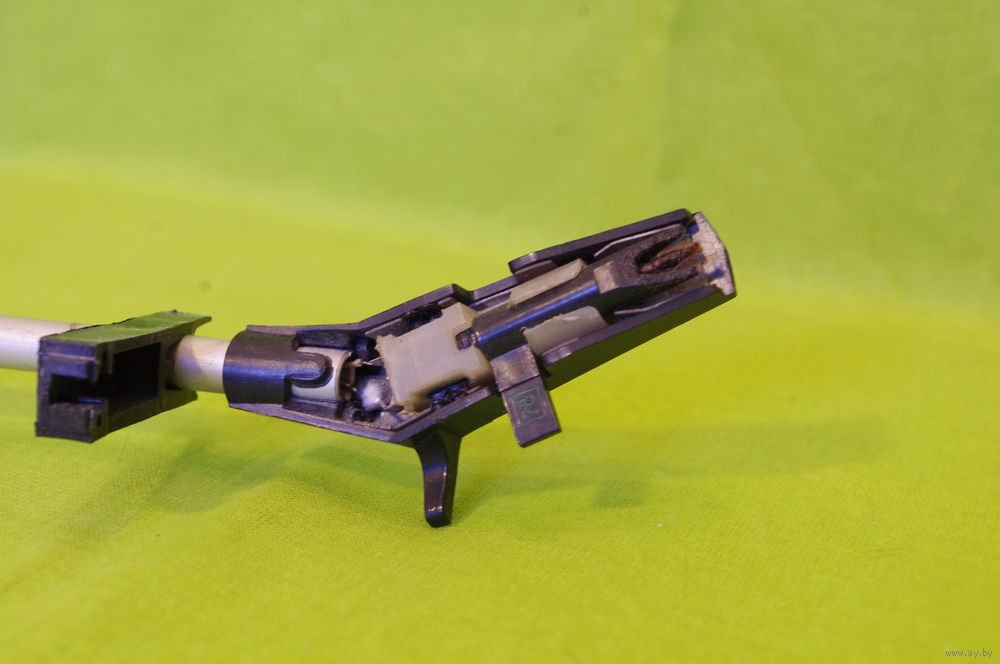

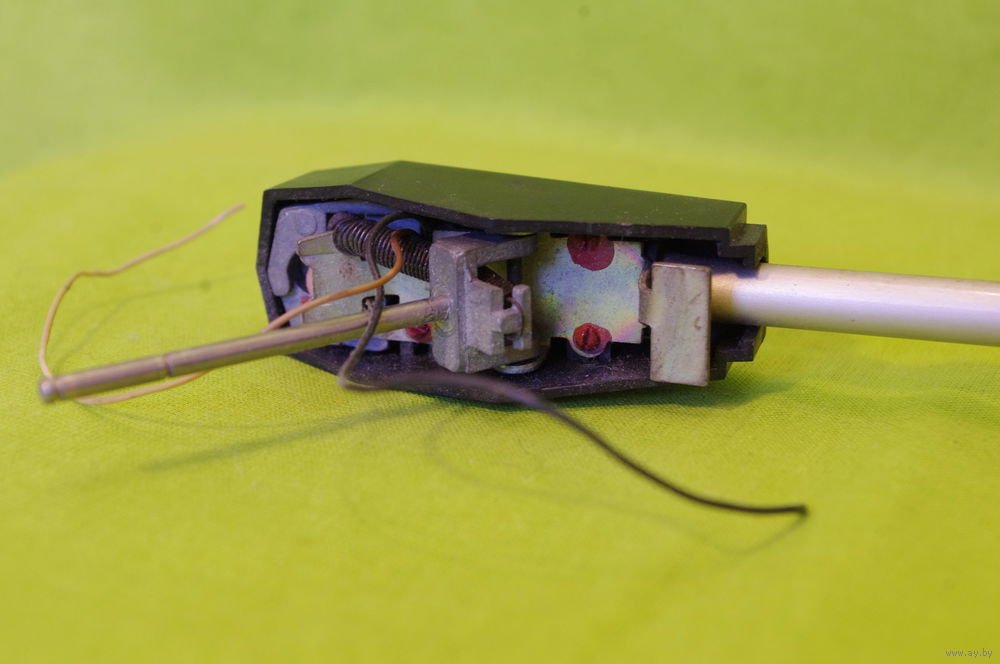

Почистил от засохшей смазки и смазал все вращающиеся элементы ЭПУ. На 45 скорости есть неравномерность вращения, ролик протерт. Видно он заклинил, а двигатель вращался. Хорошо, что таких грампластинок очень мало. У меня есть только две. 33 скорость полностью рабочая. Для работы проигрыватель нужна только иголка. Вот такая:
Захочет владелец купить, милости просим. В остальном проигрыватель рабочий, стаь иглу, пластинку и вперед. Правда звук моно и требовать что-то особенное от этого проигрывателя не стоит.

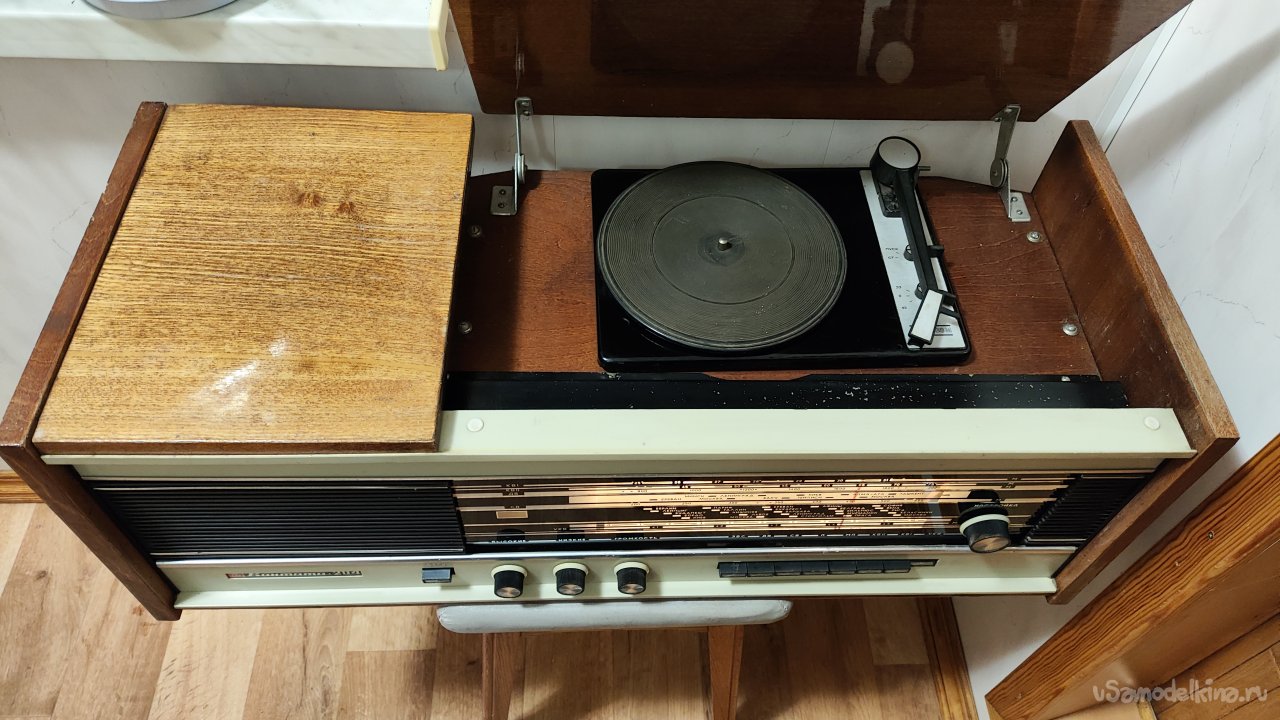

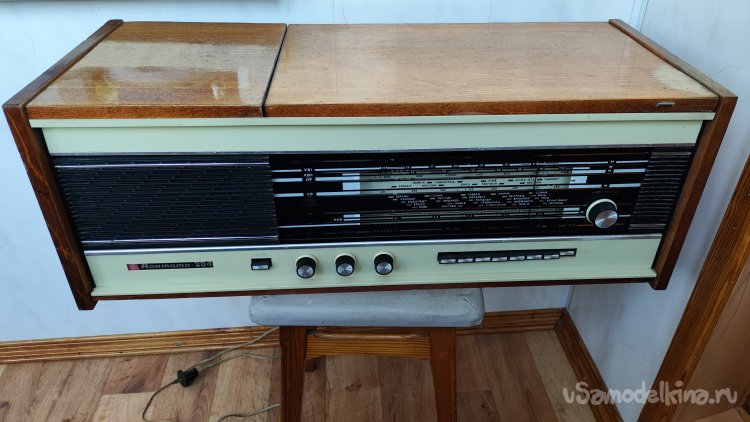

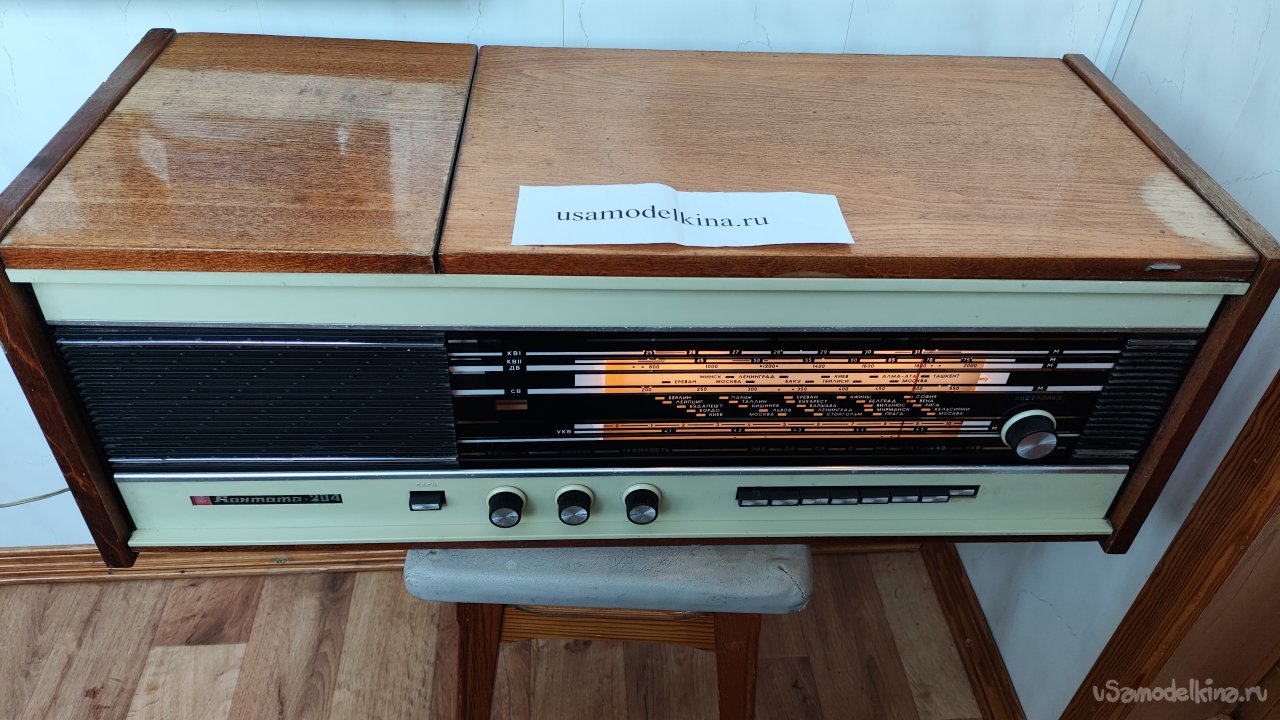

Радиола полностью собрана и готова к эксплуатации.

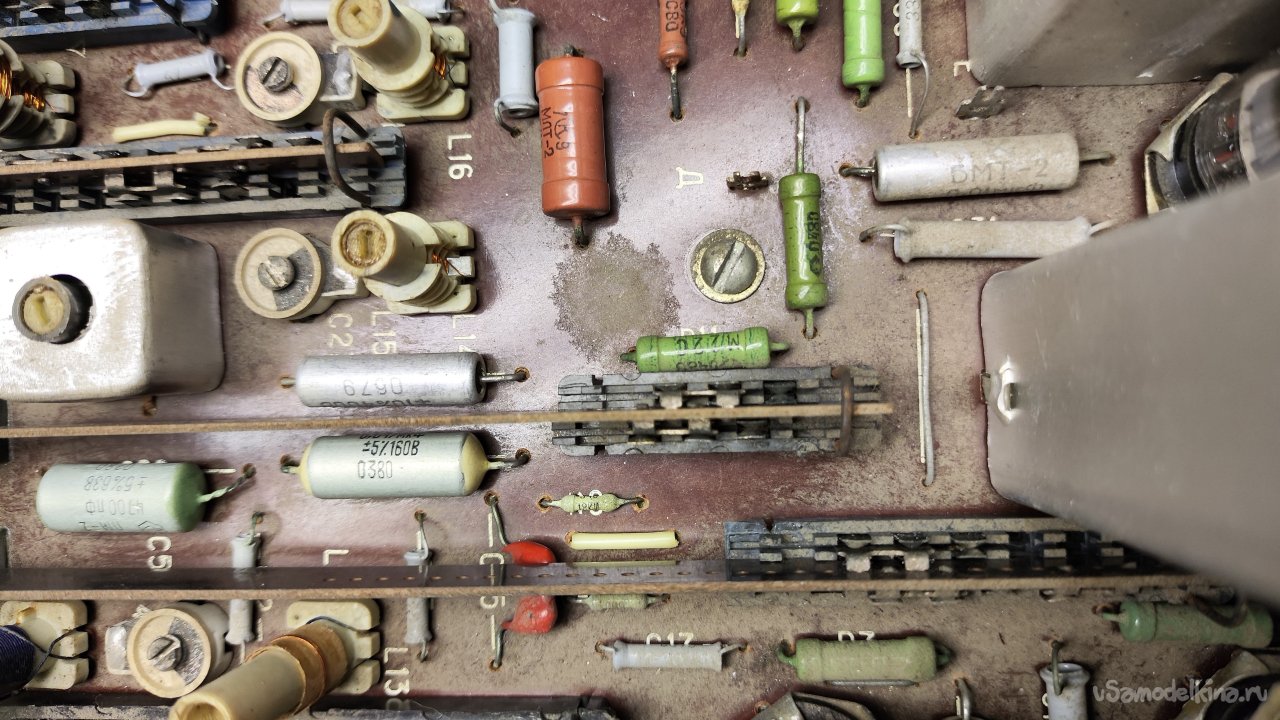

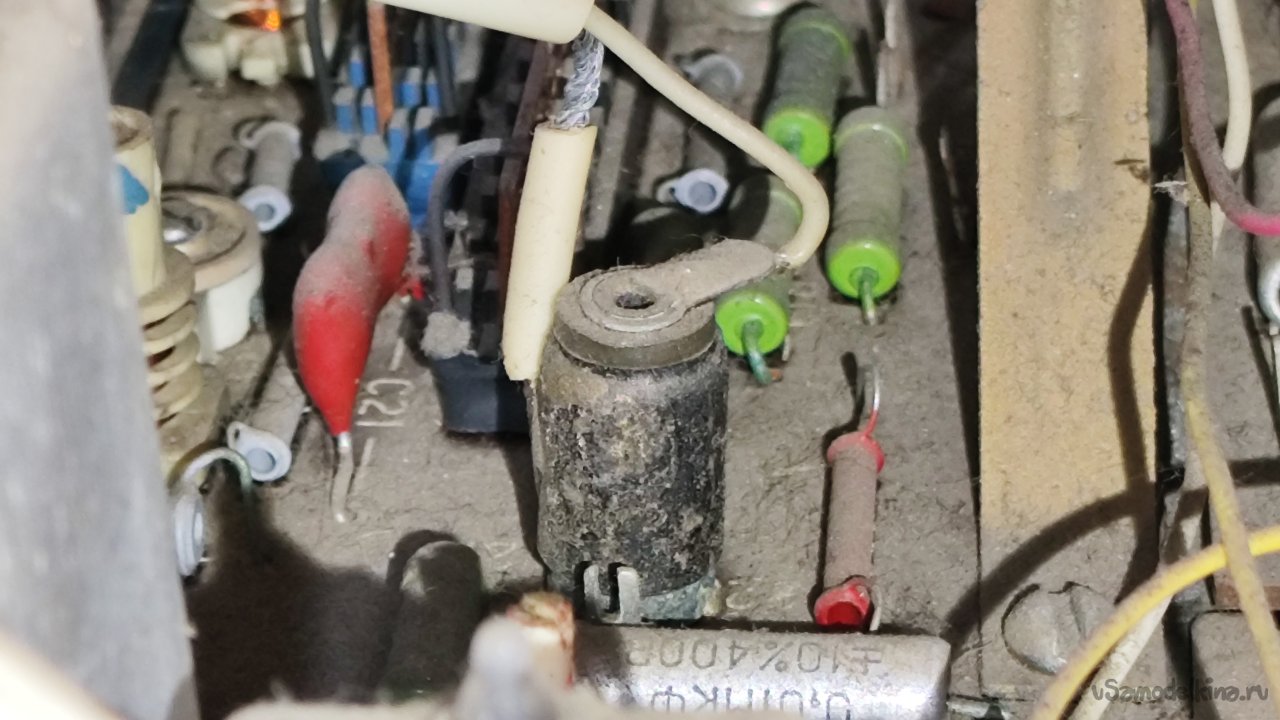

Немного напрягает уплывание частоты при прогреве радиолы. В течение часа приходится подстраивать частоту, потом держится стабильно. Под подозрение попал красный трубчатый конденсатор 45 пФ. Его ТКЕ не нормируется, как меняется его емкость от прогрева неизвестно. Нашел у себя пару разных конденсаторов на 68 пФ, серый и какой-то маленький импортный. Пробовал нагревать зажигалкой, пробор не фиксирует изменение емкости. Не поленился, снова разобрал радиолу. Поменял два конденсатора на один импортный. Снова собрал, проверил. Ничего не изменилось. Частота как уплывала при прогреве, так и уплывает. Неприятно, но не смертельно.
И напоследок проверил мощность потребления радиолы в режиме приемника: 58 Вт. А с проигрывателем уже 69 Вт. Ламповая техника она такая, низкоэффективная.
