Не так давно на просторах интернета мне попалось видео об изготовлении из стеклянных бутылок стаканов и ваз. Идея мне понравилась, тем более стеклянные бутылки найти не проблема. А если договориться с каким-нибудь рестораном или хотя бы кафе, то эксклюзивных и дорогих бутылок у них можно набрать бесплатно и даже не надо рыться по мусоркам. Вот, например, стакан из бутылки:

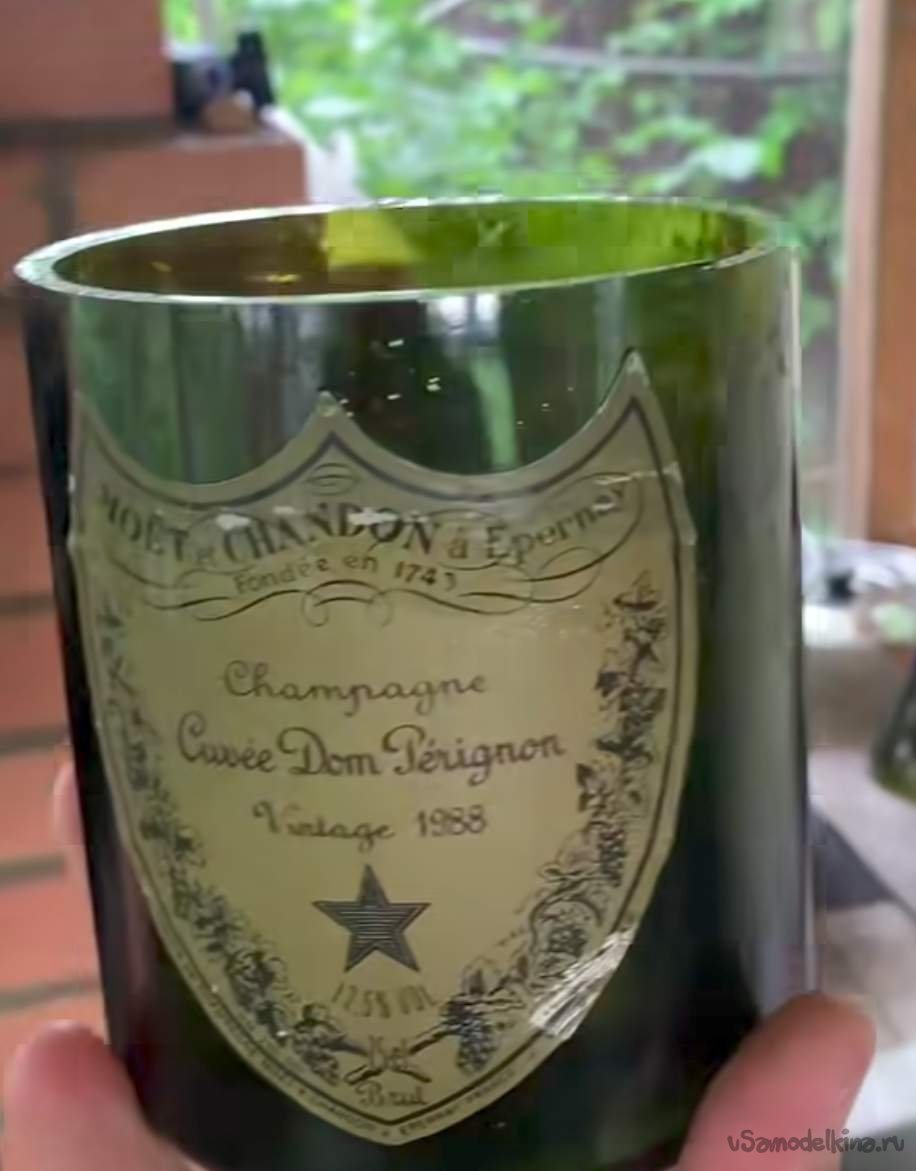

А так резалась очень дорогая бутылка:

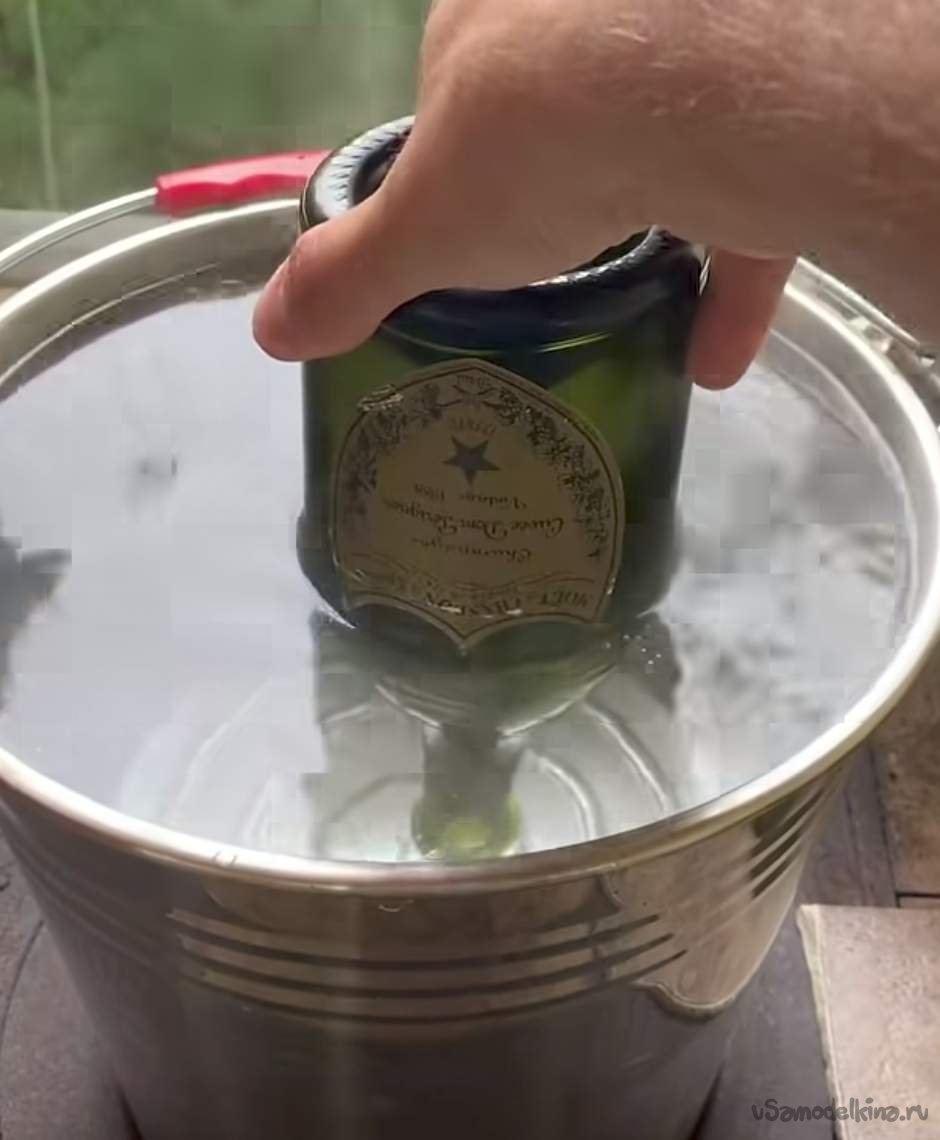

Дальнейший процесс достаточно простой, бутылку греют в горячей воде, потом охлаждают в холодной. Лопается она обычно при повторном нагреве.

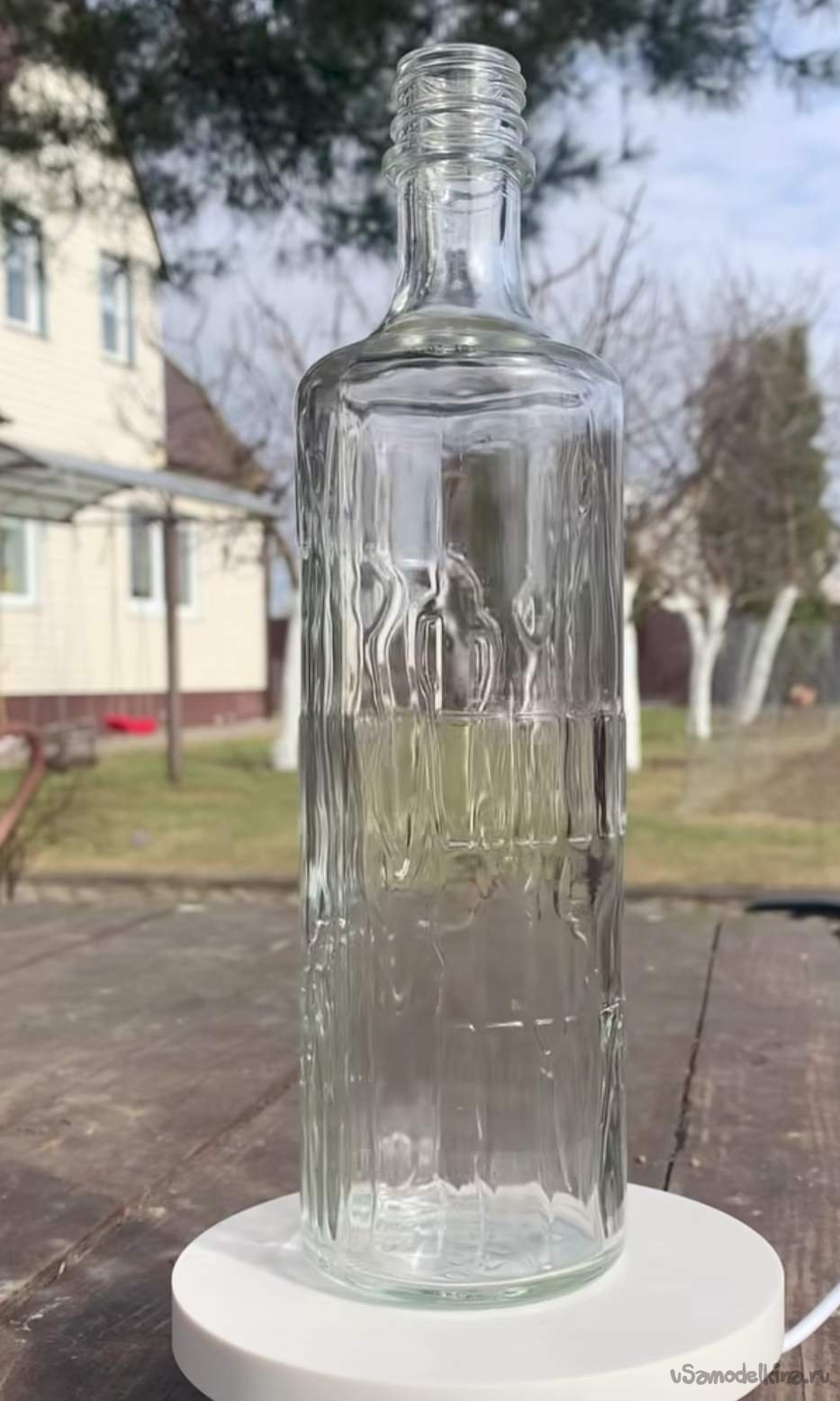

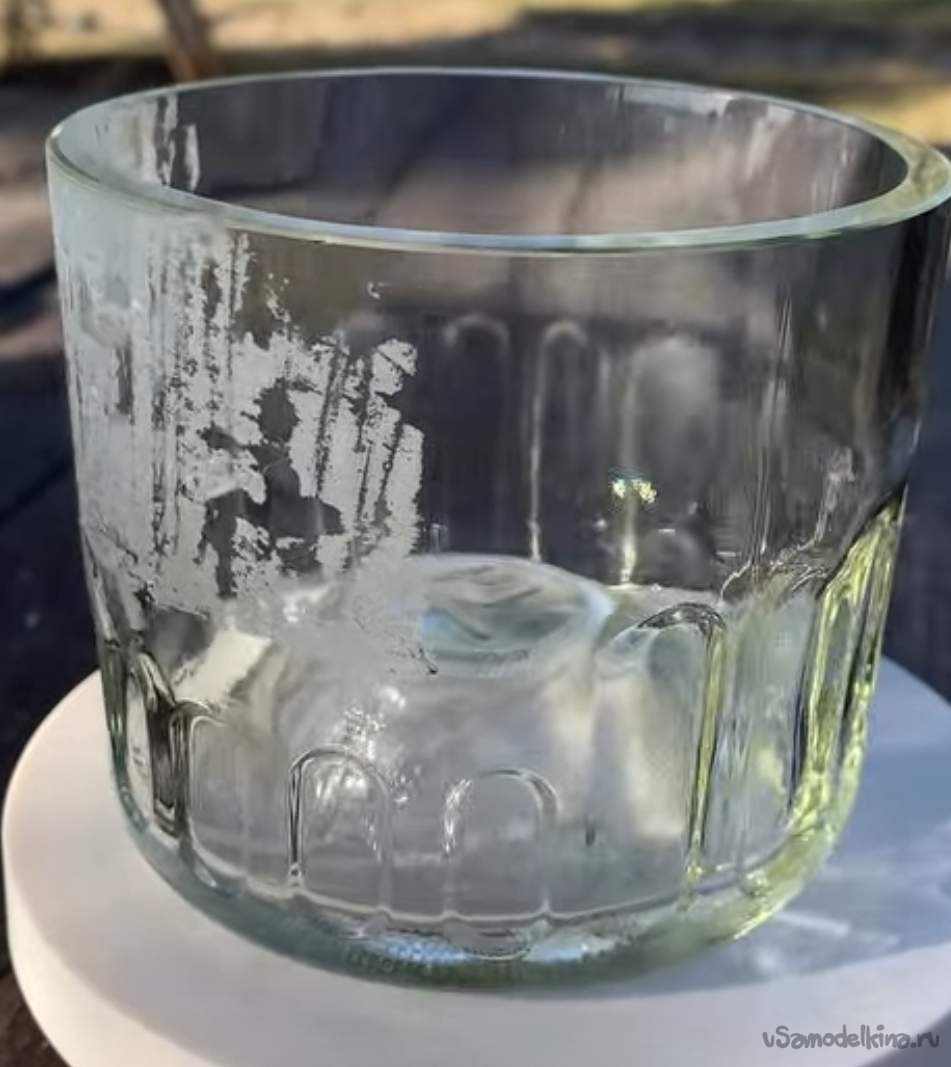

В результате получается вот такой стакан:

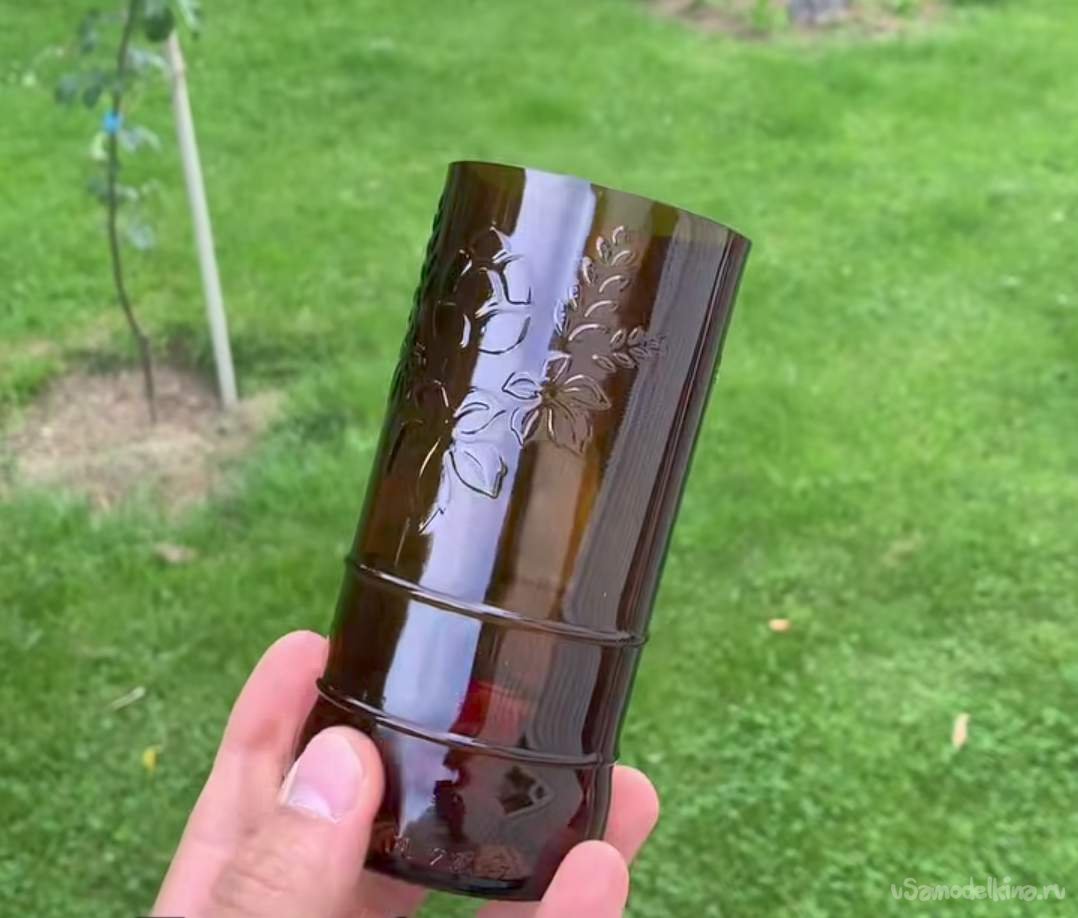

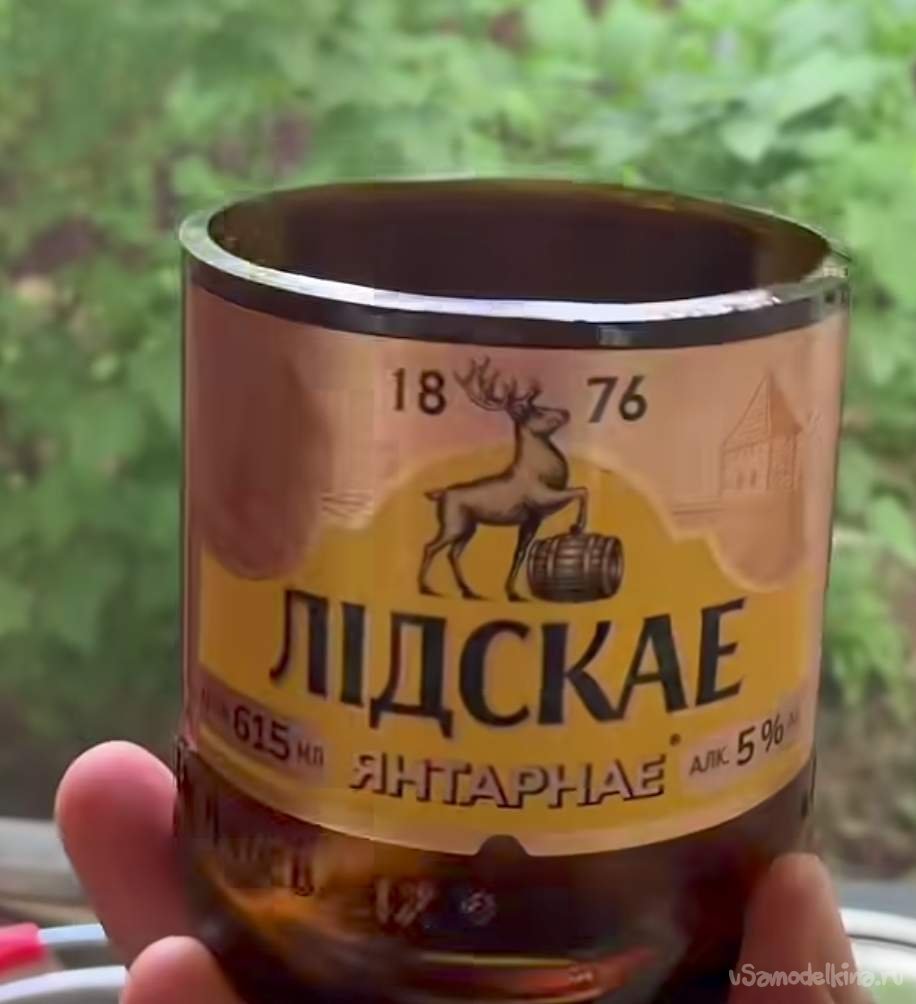

Вот стакан из бутылки от лидского пива:

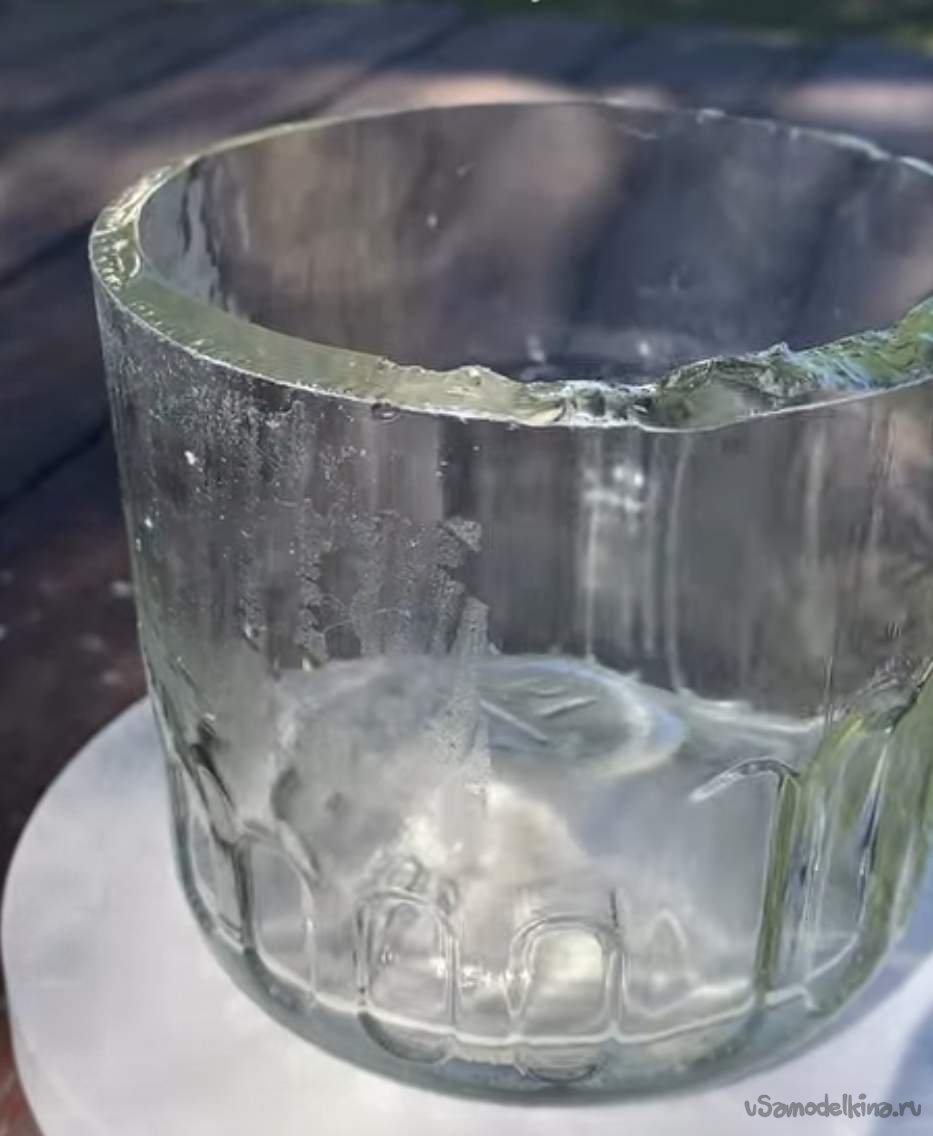

Конечно, после раскалывания место скола надо обработать. Таким был стакан до обработки:
Таким стал после обработки:

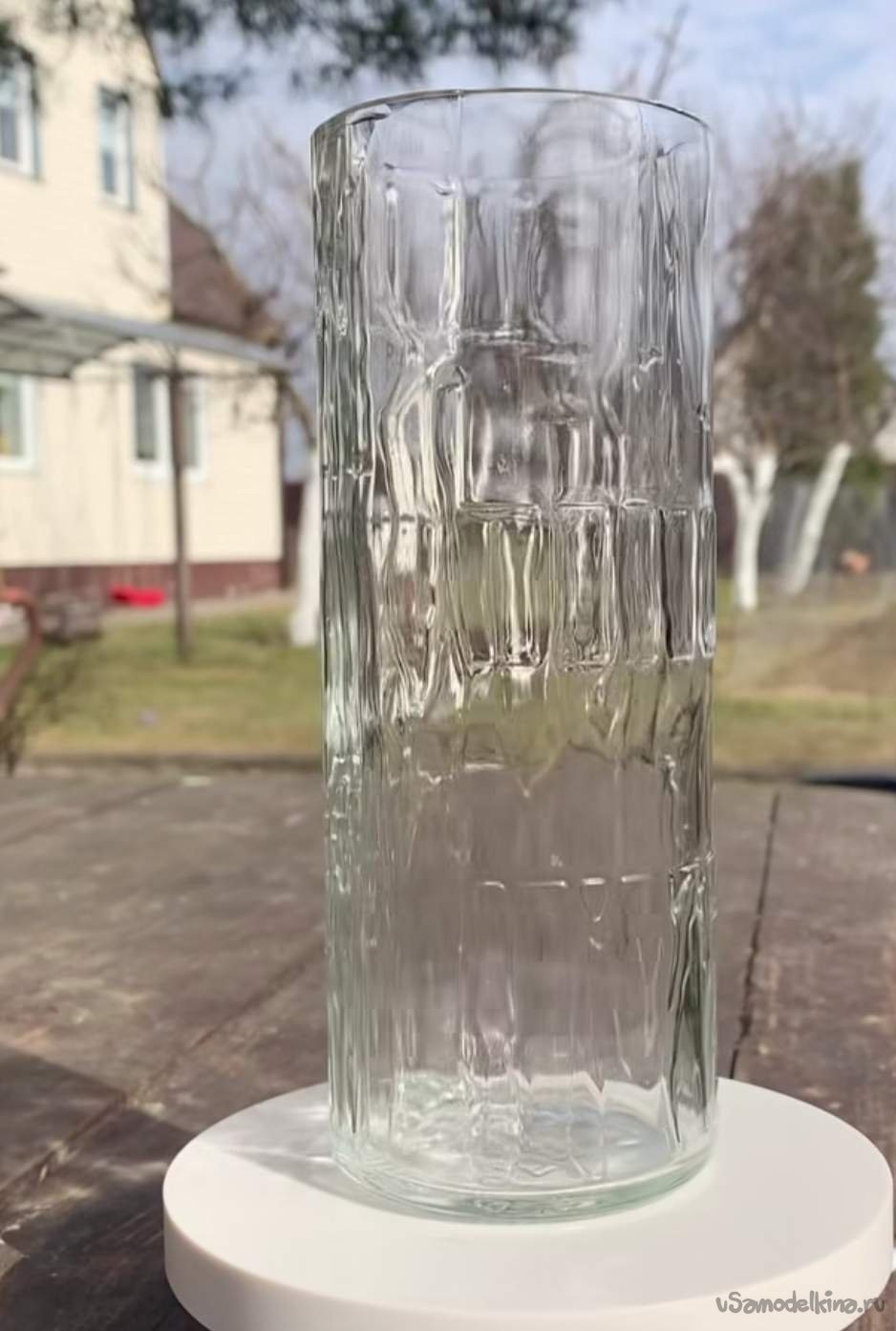

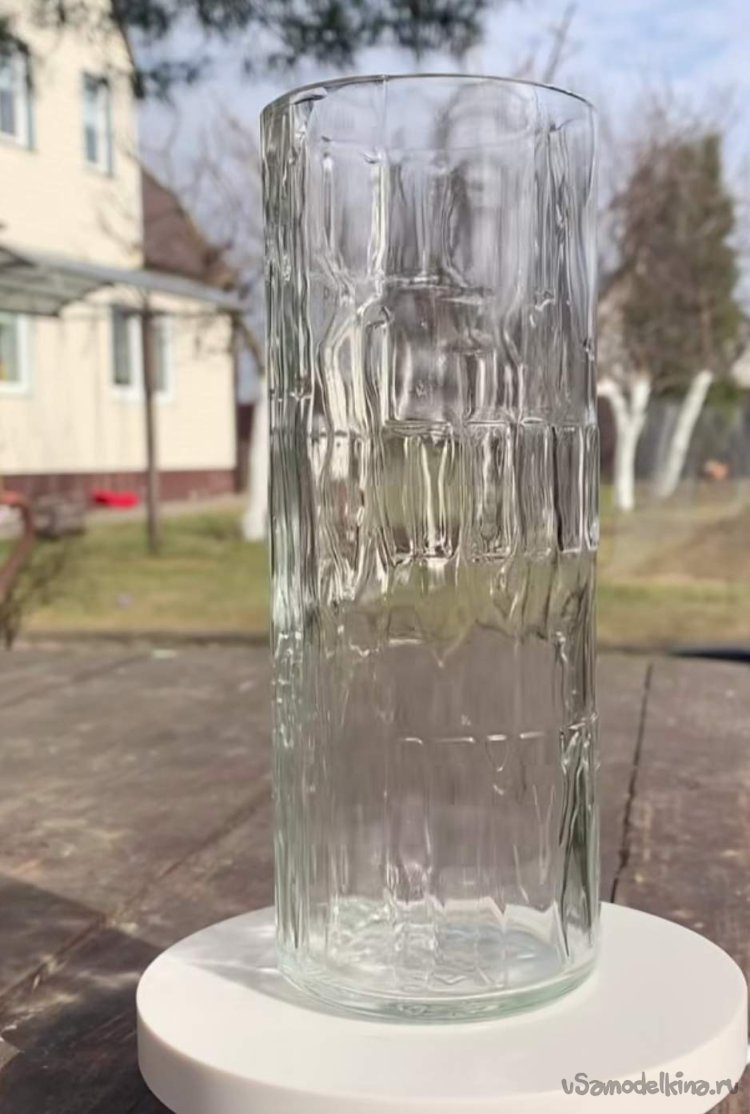

А вот какая ваза получилась из бутылки:

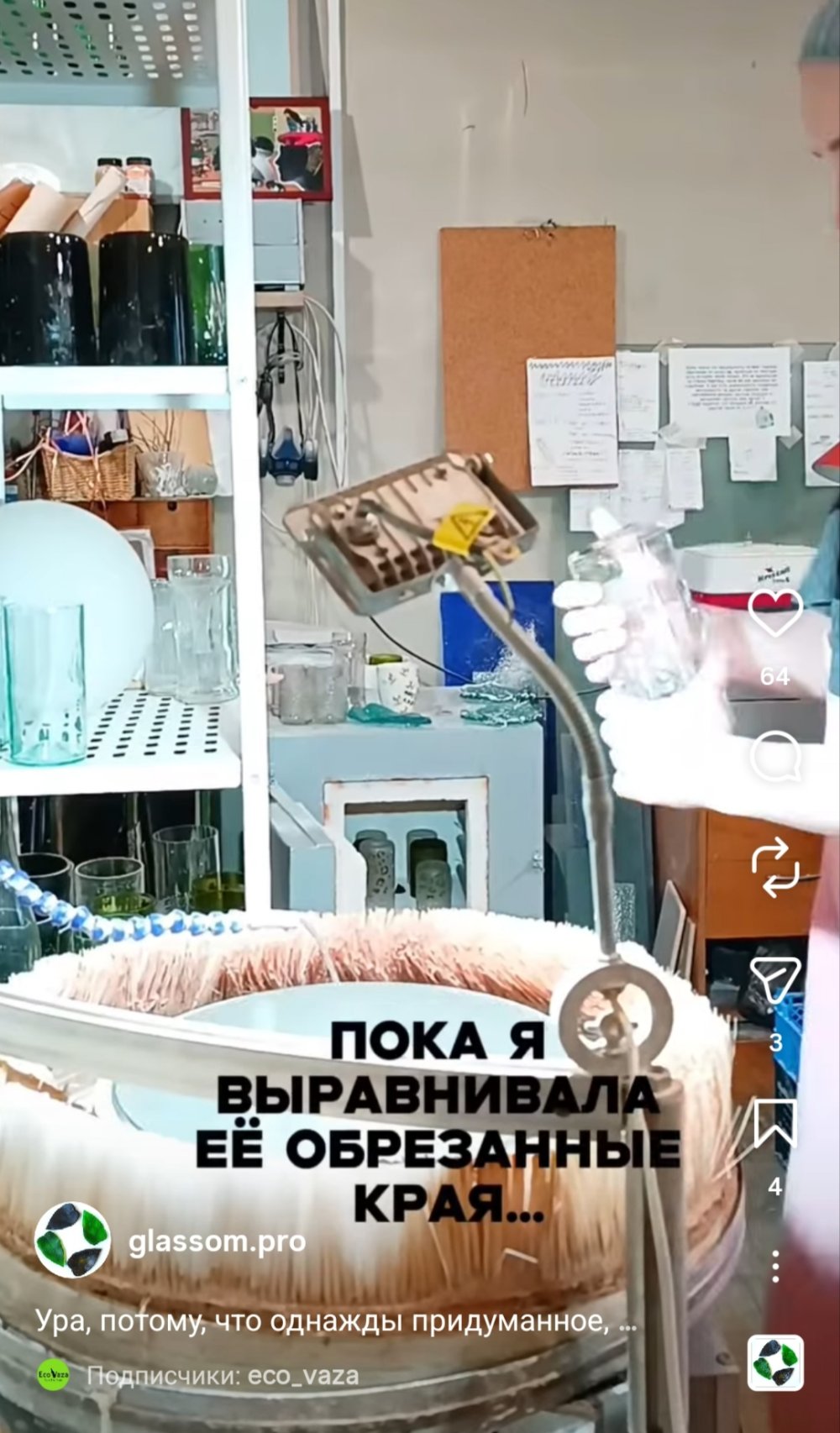

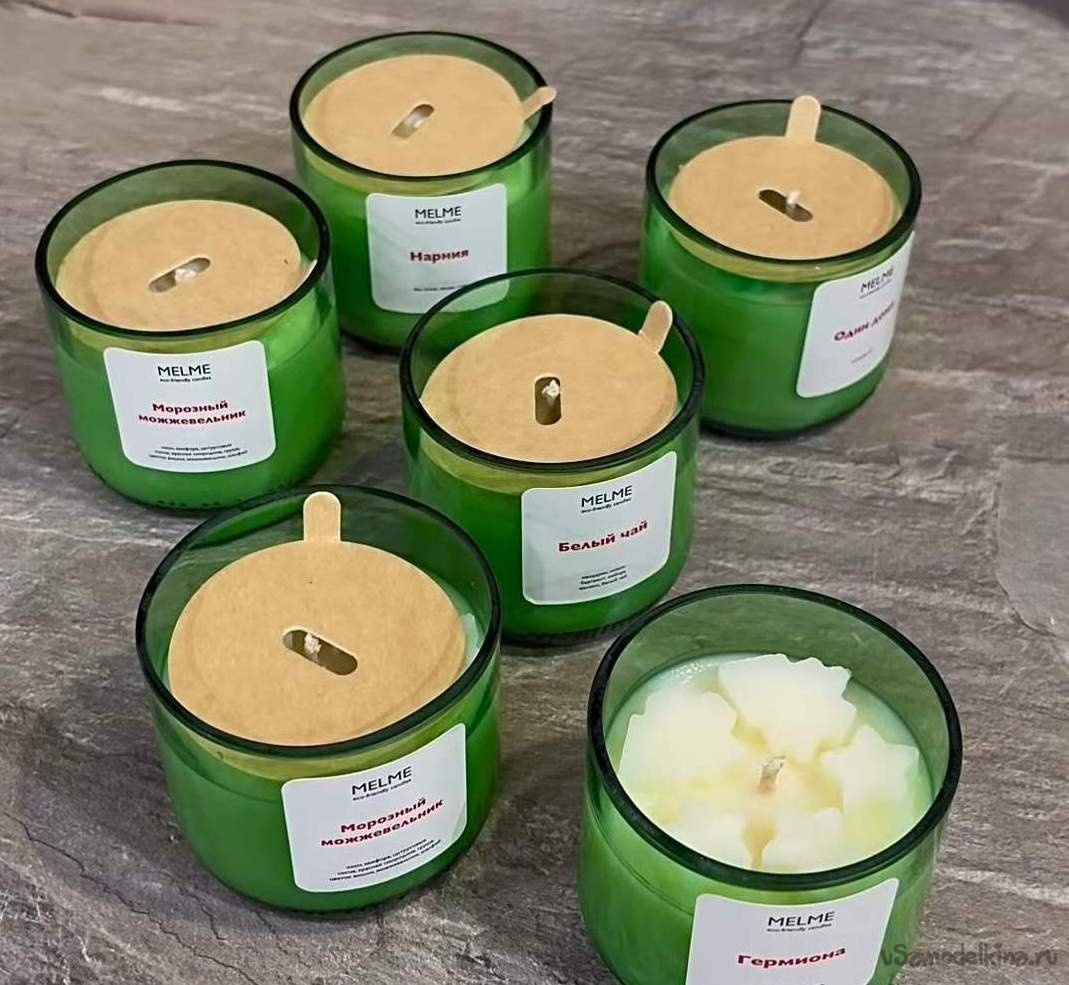

Далее мне попались ролики одной девушки, которая пошла дальше и стала делать из бутылок свечи. На мой взгляд, это очень качественная и профессиональная работа. А еще поражает детальный подход: разные ароматы, фигурный воск, цветные наклейки, даже накрывашки, чтобы воск не пылился:

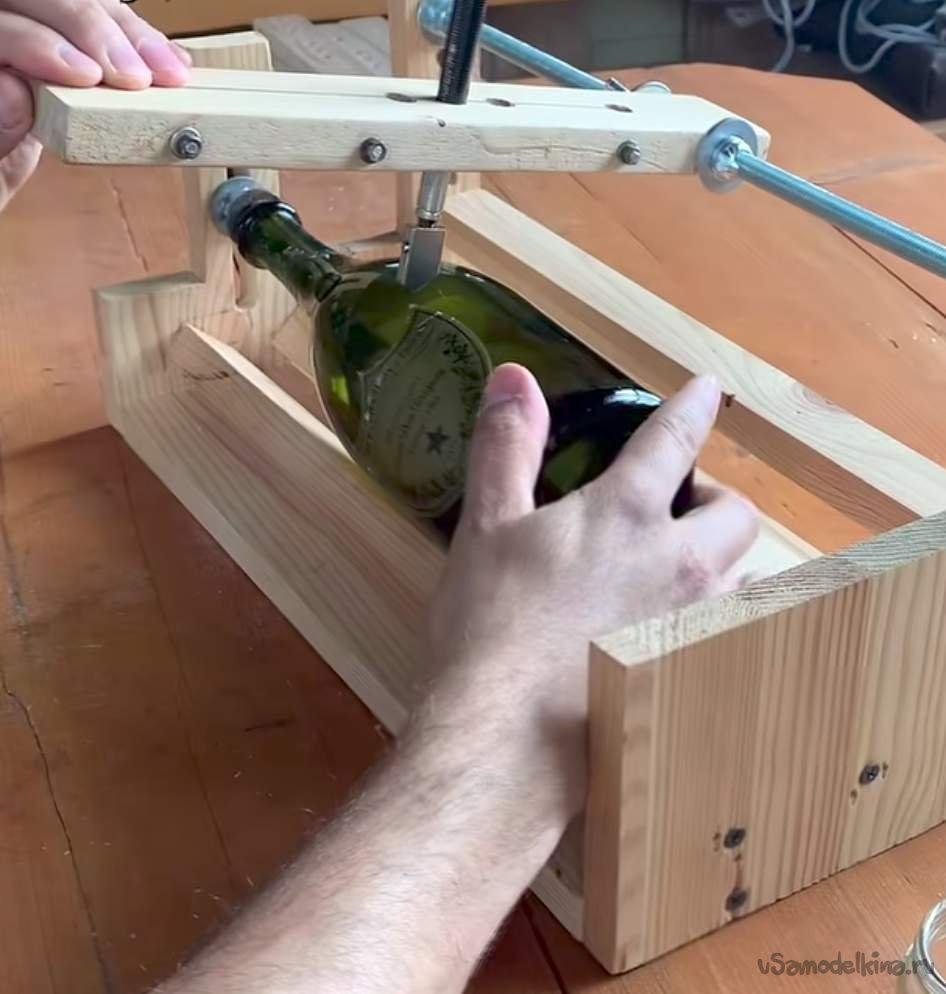

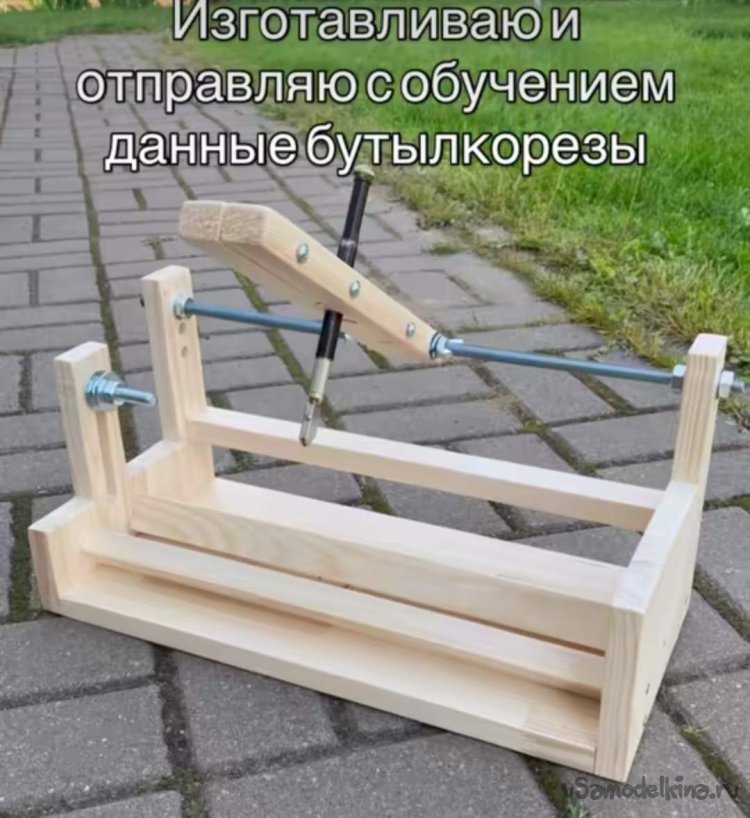

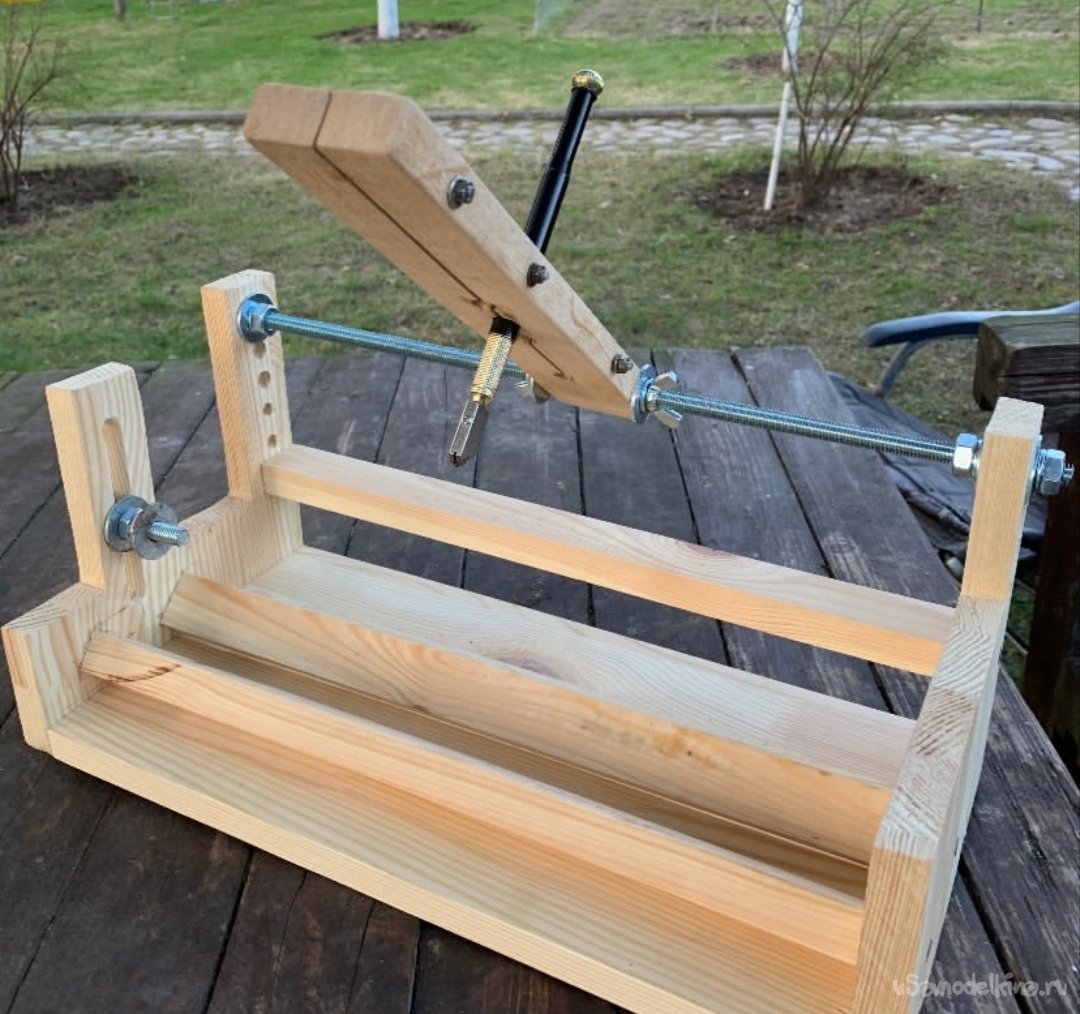

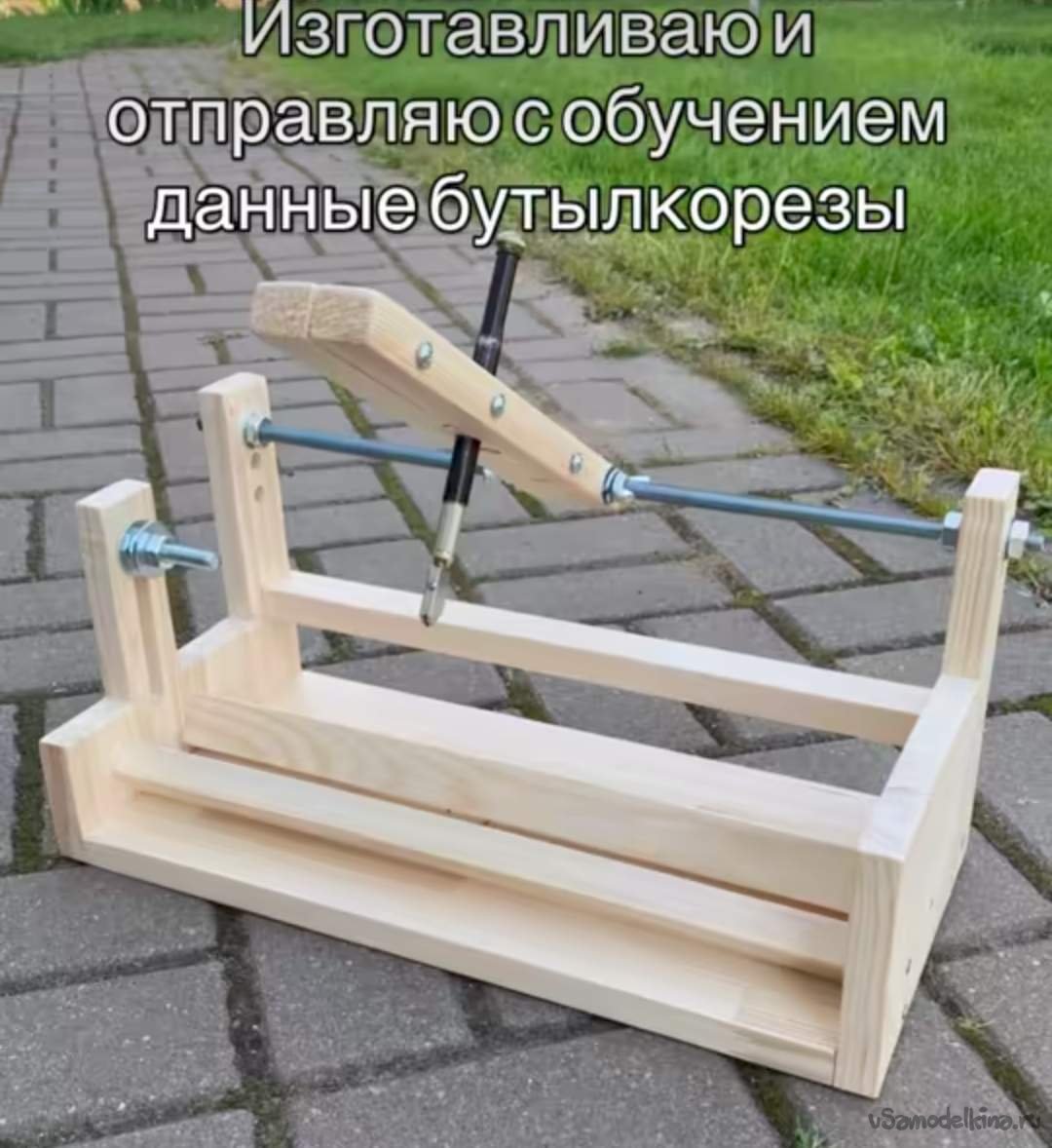

Девушка в своем творчестве пользуется покупным бутылкорезом. Парень из предыдущих примеров делает бутылкорезы сам и даже организовал их продажу.

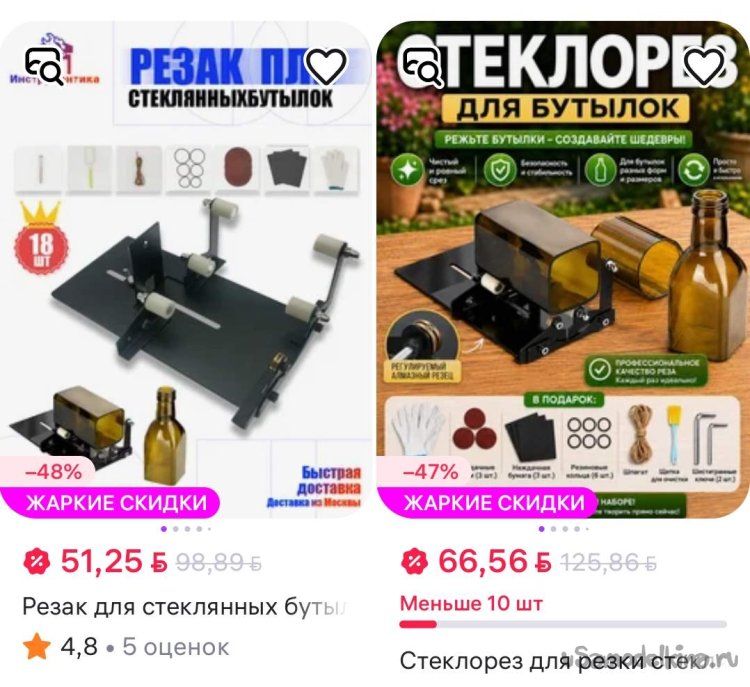

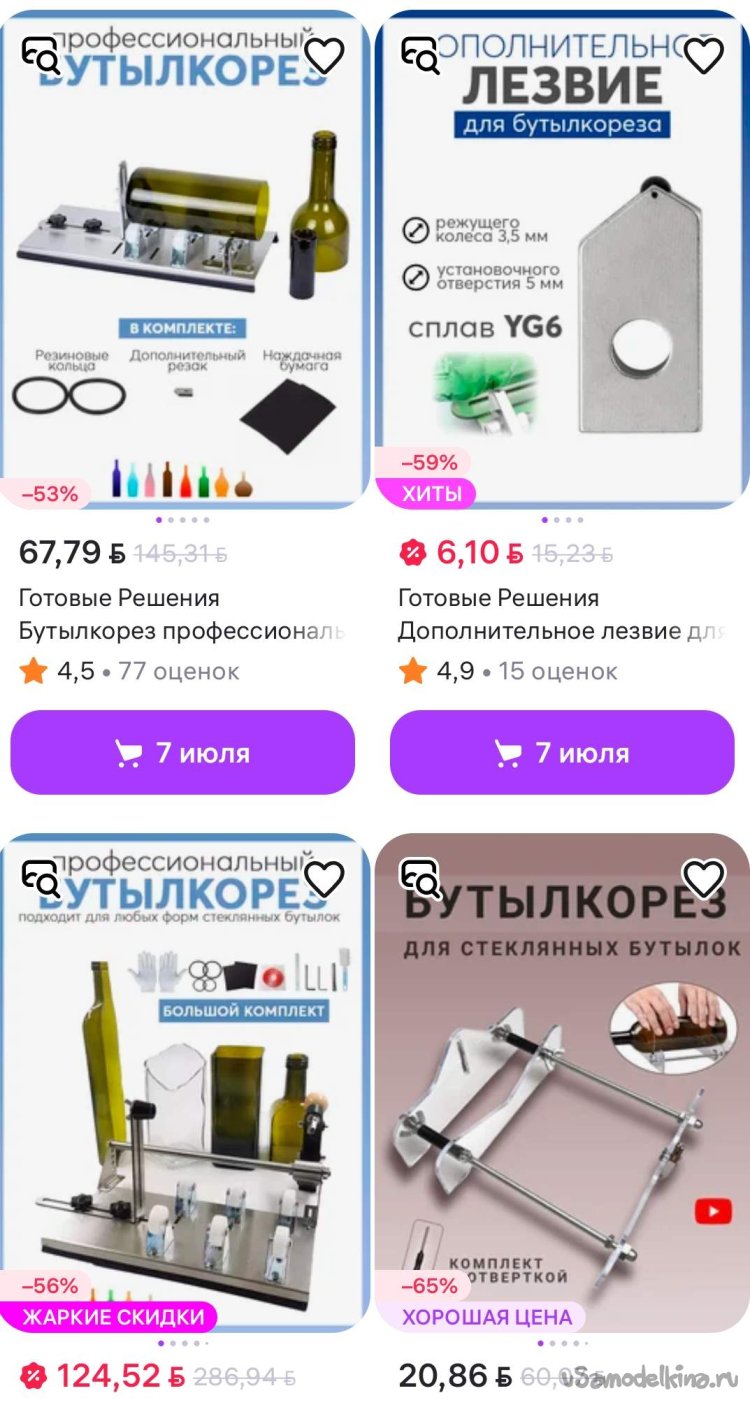

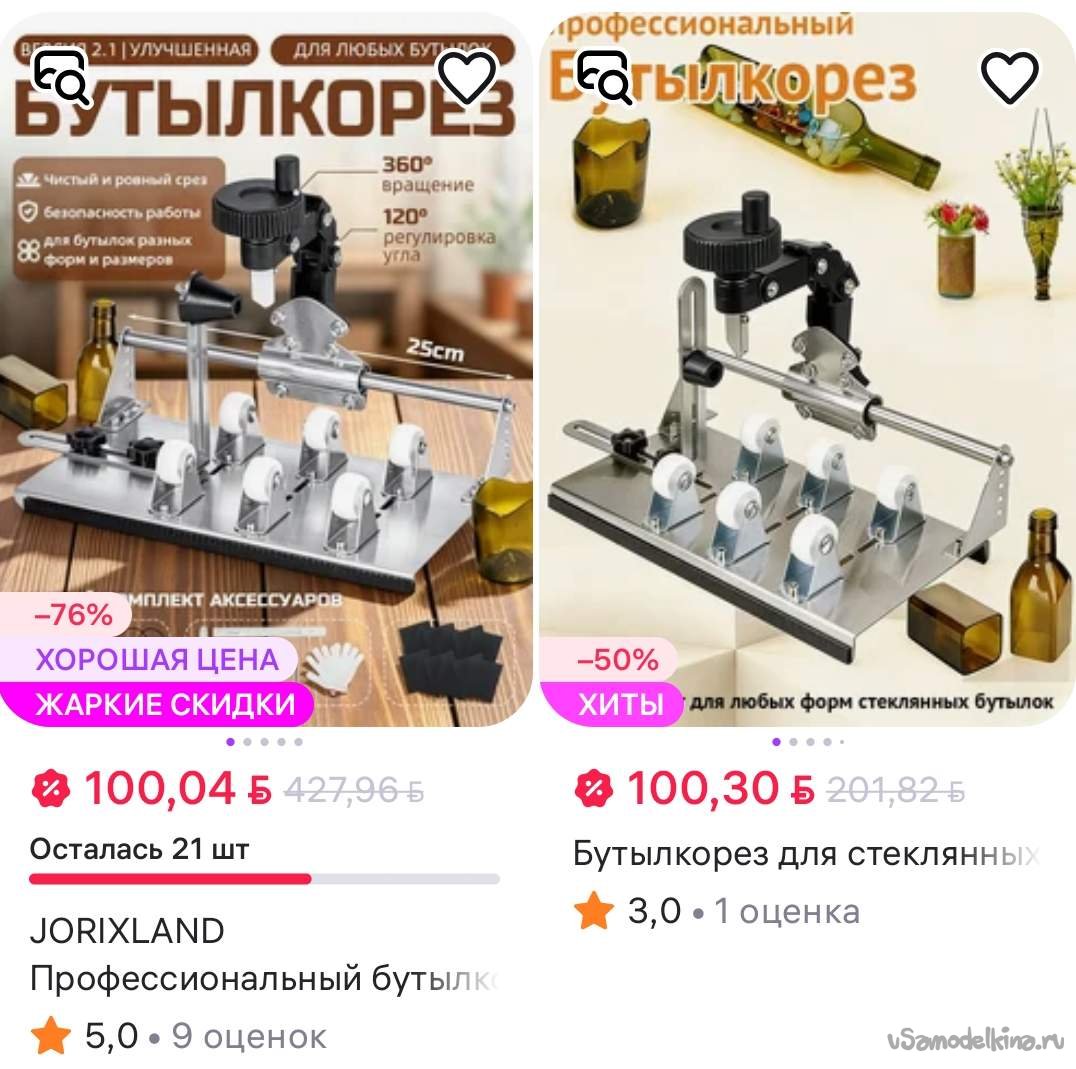

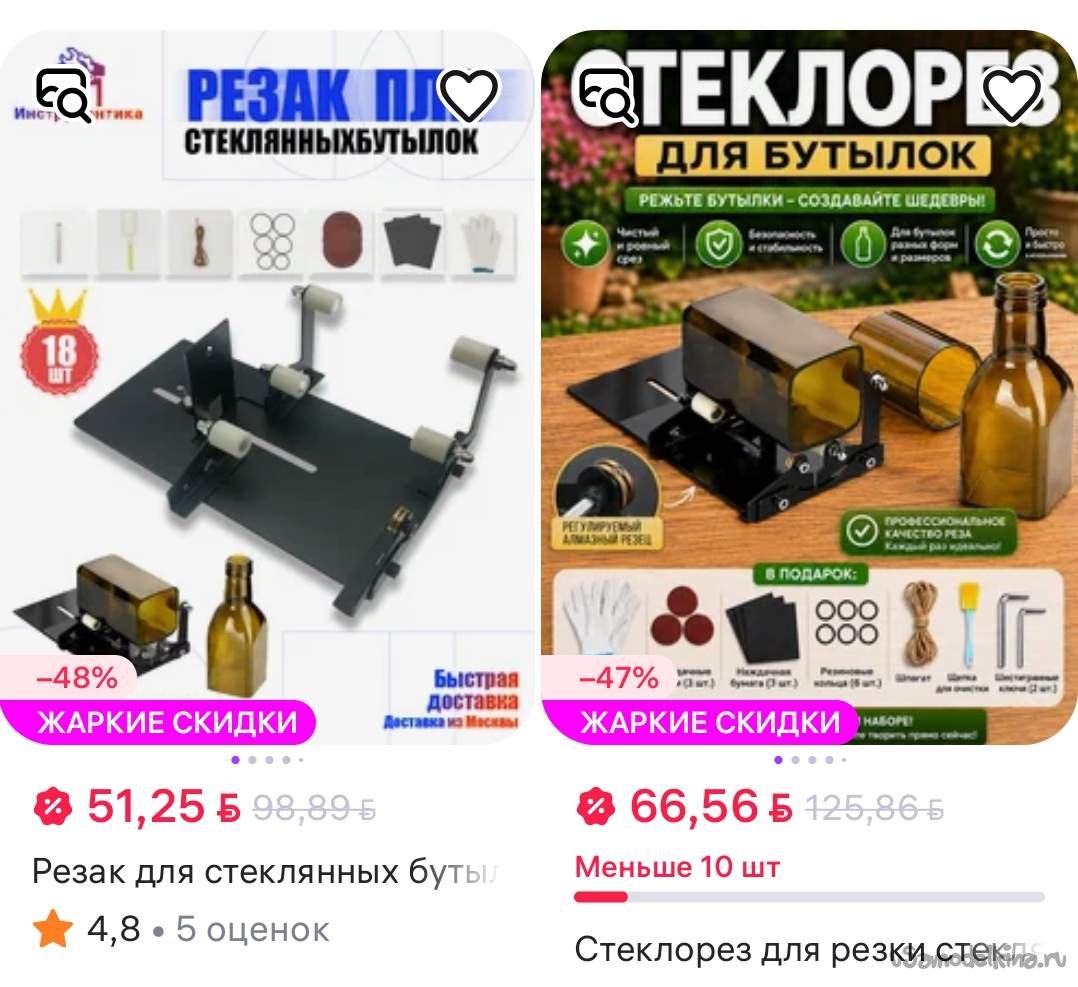

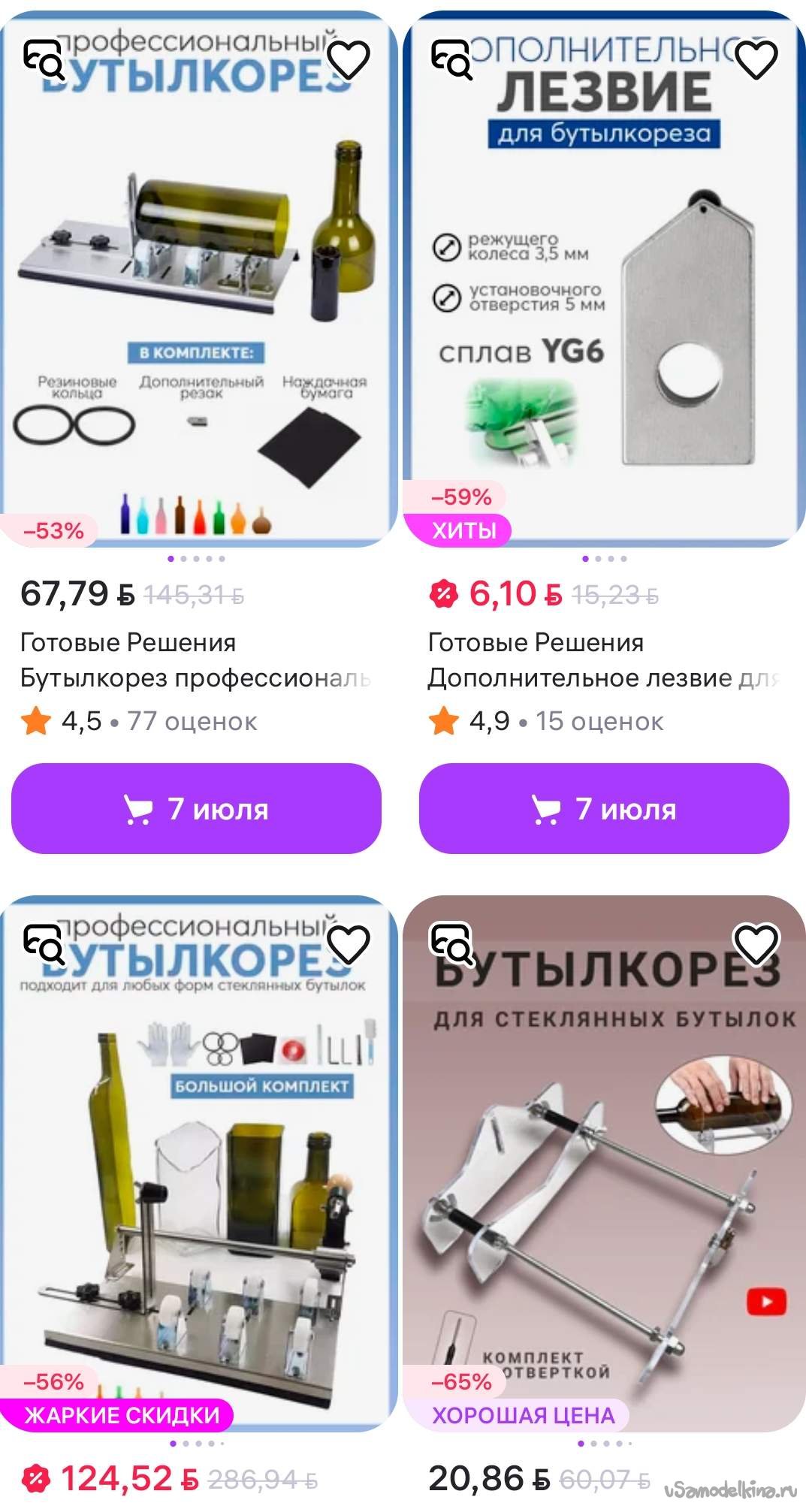

Покупные бутылкорезы совсем не дешевые, даже простые модели с низким рейтингом стоят около 50 бел. рублей. Бутылкорез за 20 рублей даже и рассматривать не буду, для постоянной работы он выглядит слишком ненадежным.
Однознаяно, покупные бутылкорезы не наш путь.

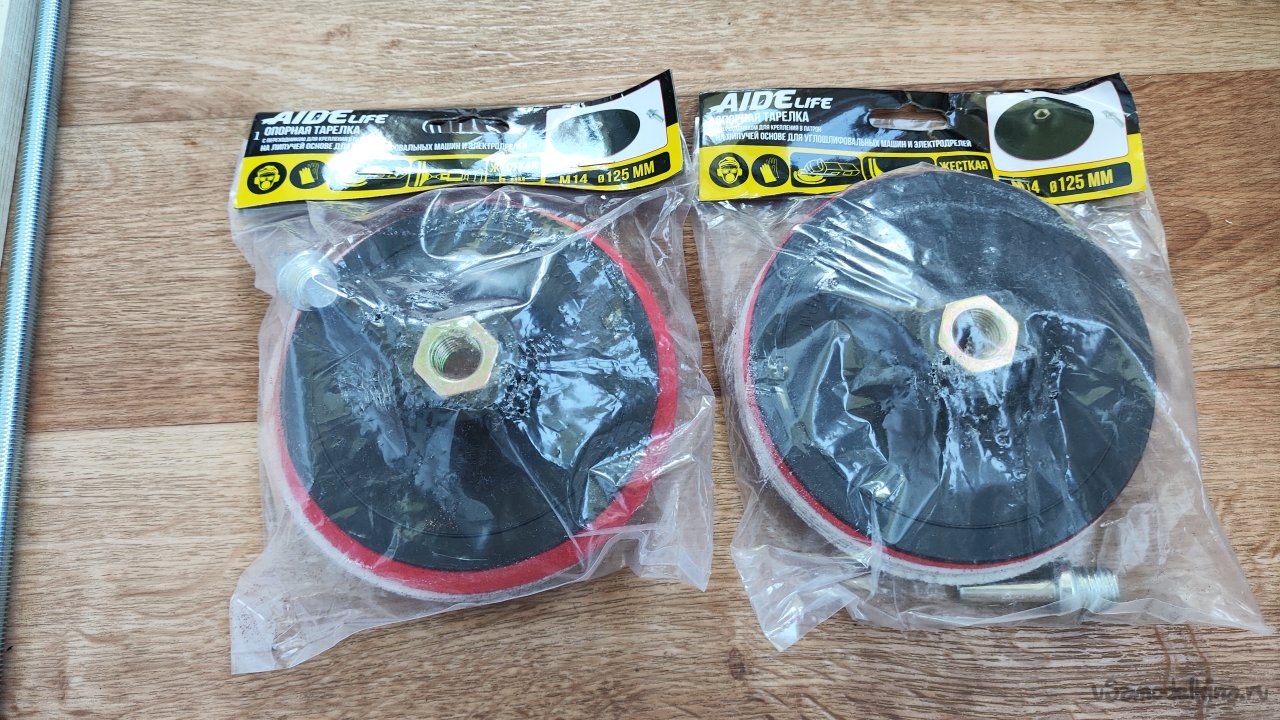

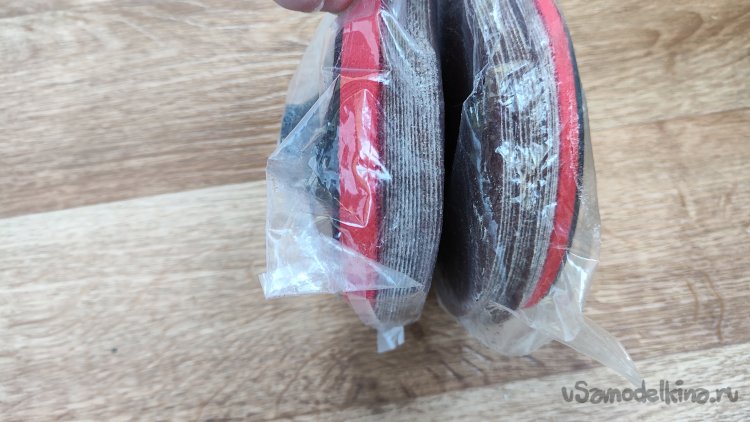

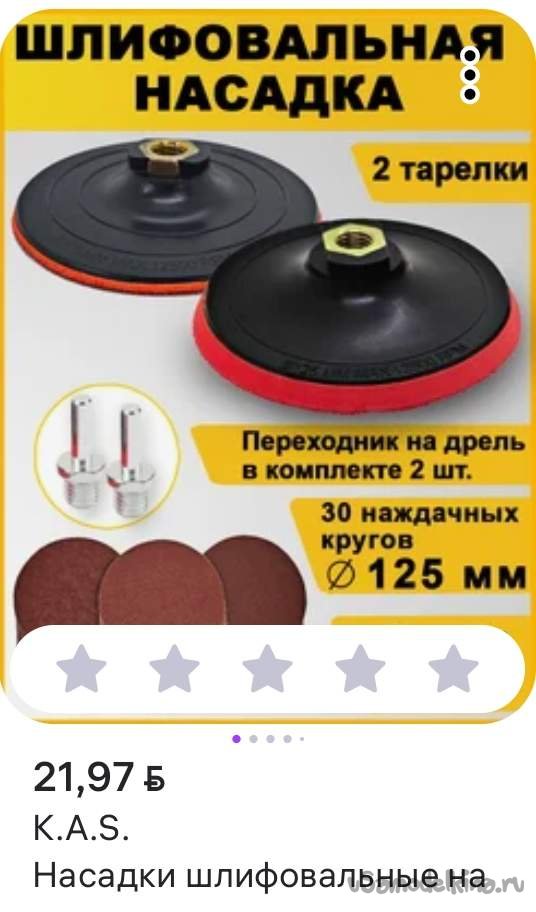

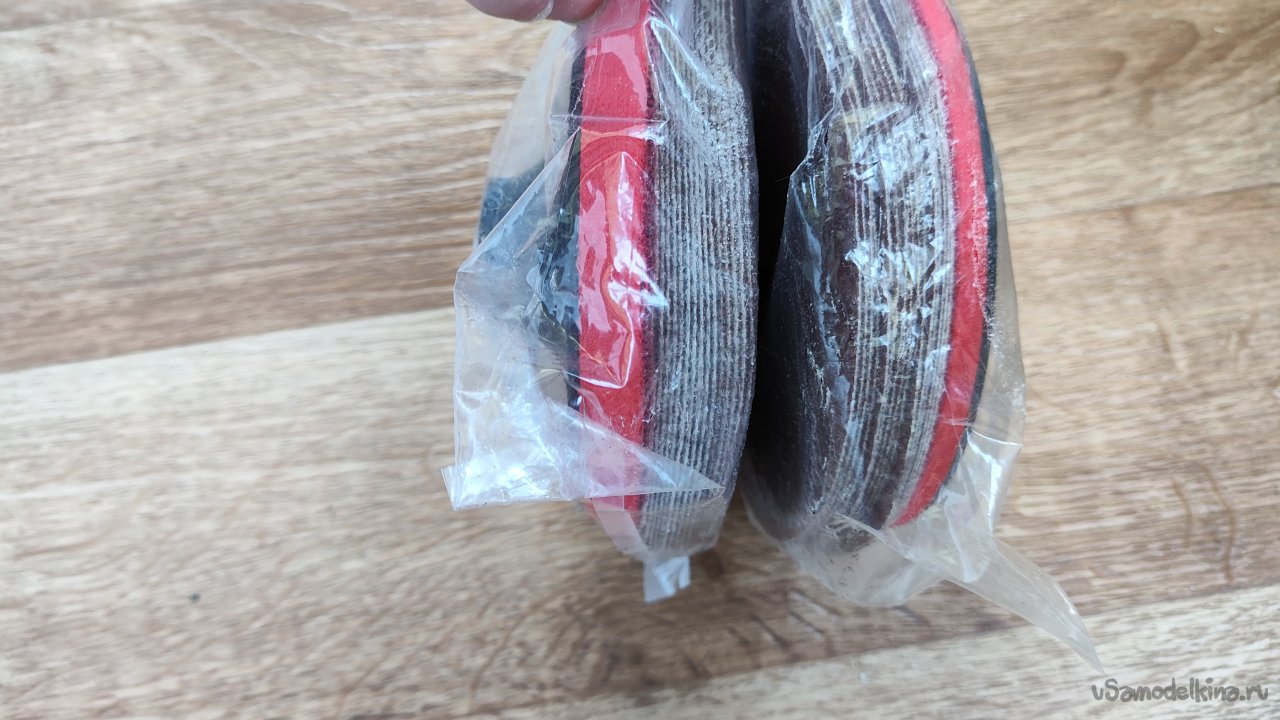

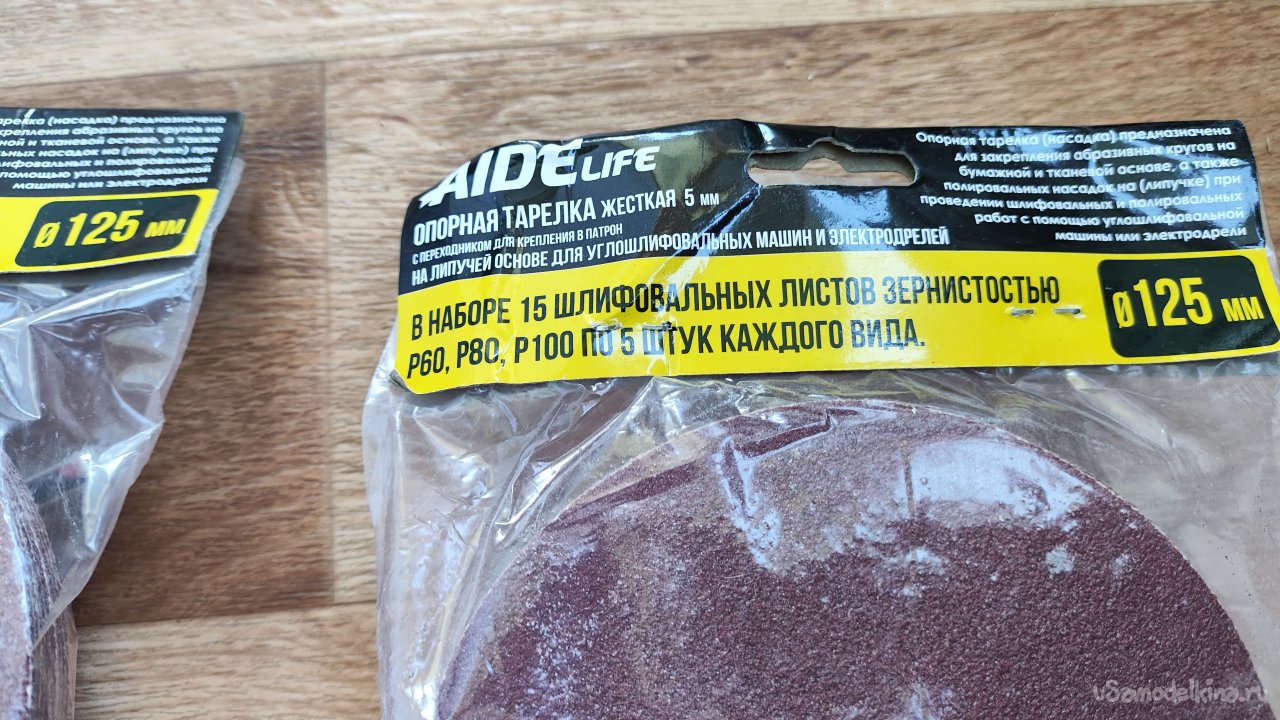

Итак, что нам понадобится для резки бутылок и изготовления из них полезных вещей? Для вхождения в заинтересовавшее меня хобби нужен бутылкорез и шлифовальные насадки с наждачными кругами для обработки края. Насадки и круги заказал на маркетплейсе, причем выбрал набор дороже, с двумя насадками и к каждой свой набор наждачных кругов, в хозяйстве пригодится. Цена за комплект почти 22 рубля.

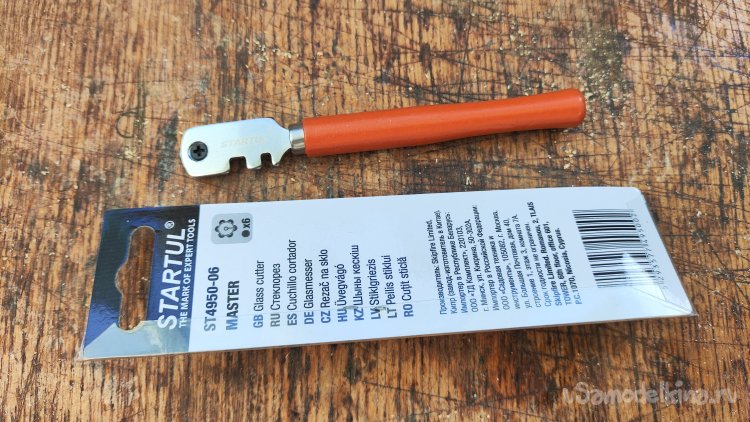

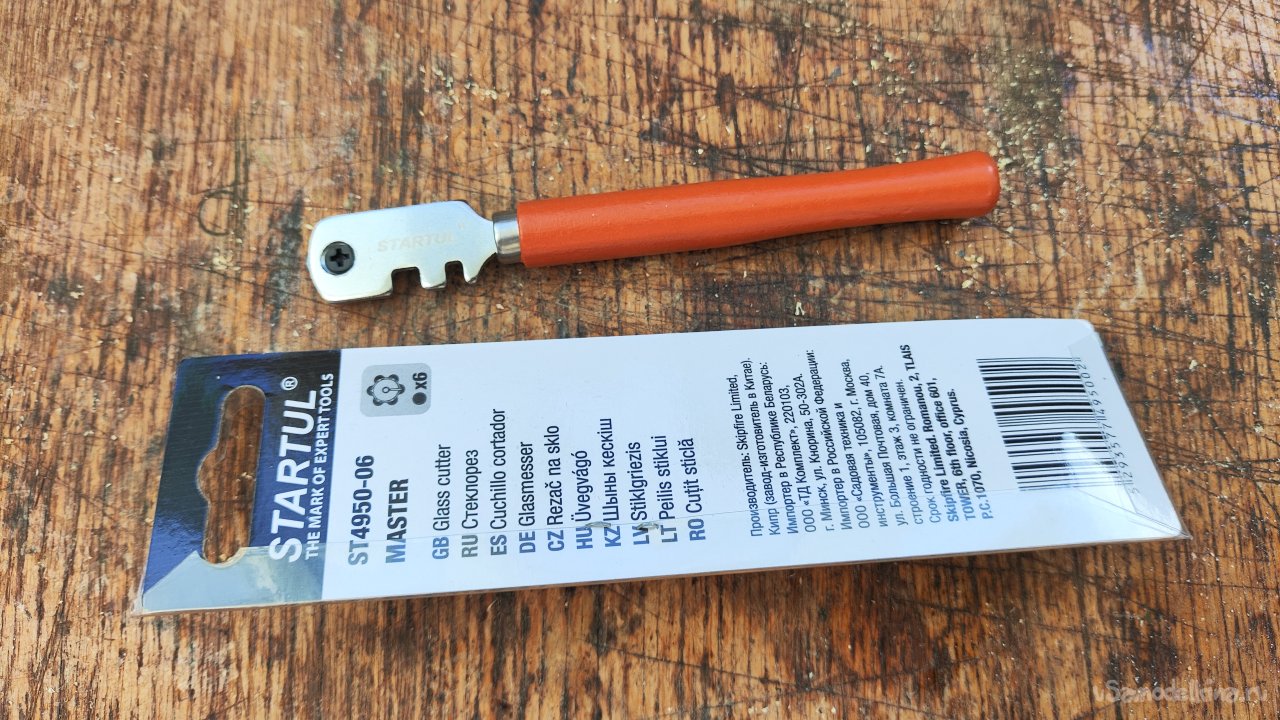

Резать бутылки буду недорогим стеклорезом. Можно было и старым советским, но ему уже много лет, да и при его замене придется искать такой же, а новый такой же стеклорез будет проще купить. Поначалу думал купить такой же стеклорез, как у парня, но он дороже, а диск резака в нем еще меньше и он один. Так что STARTUL наше все. Стоил стеклорез чуть больше 11 рублей.

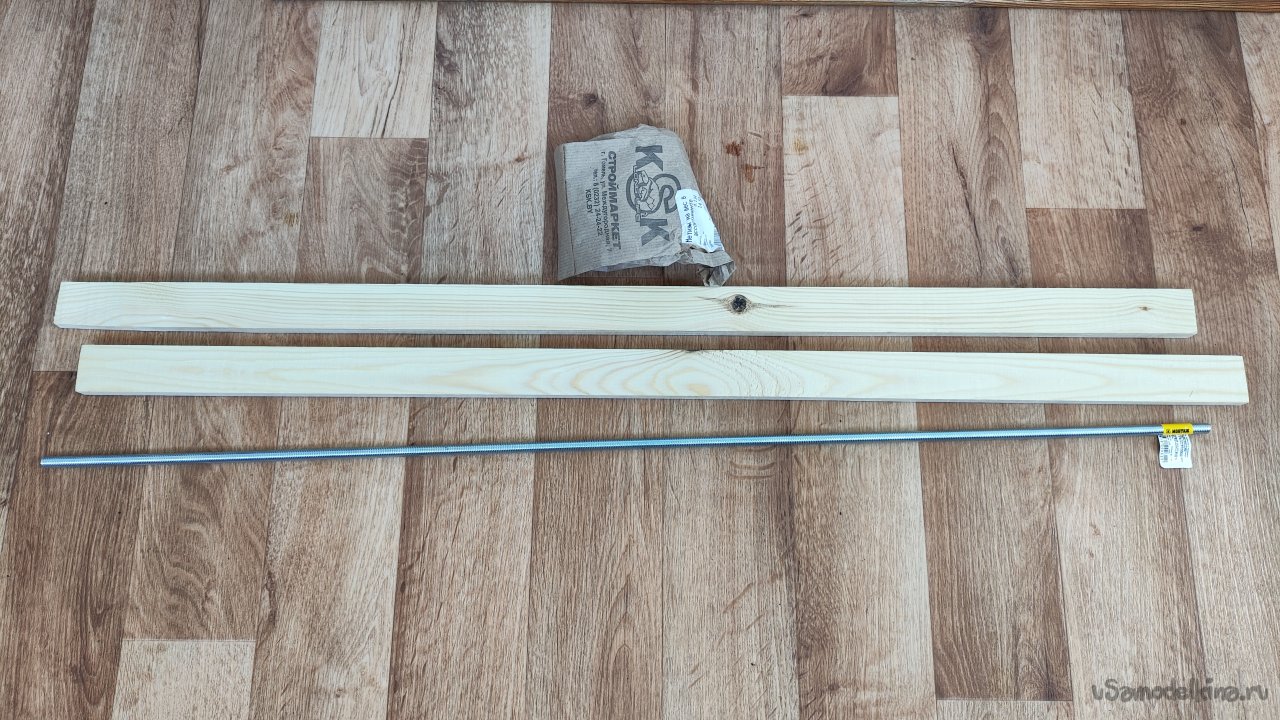

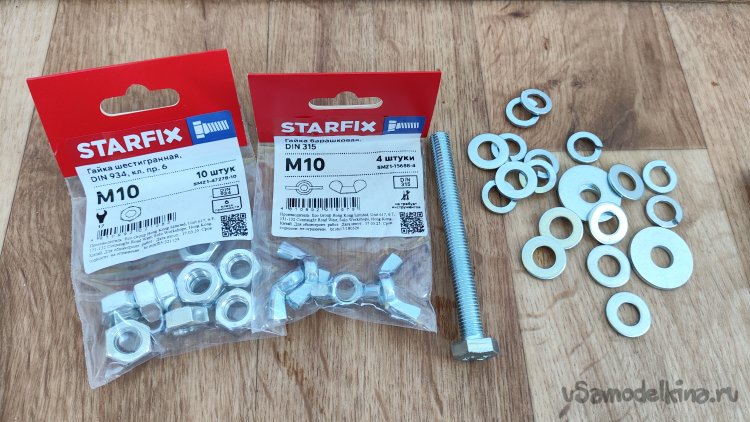

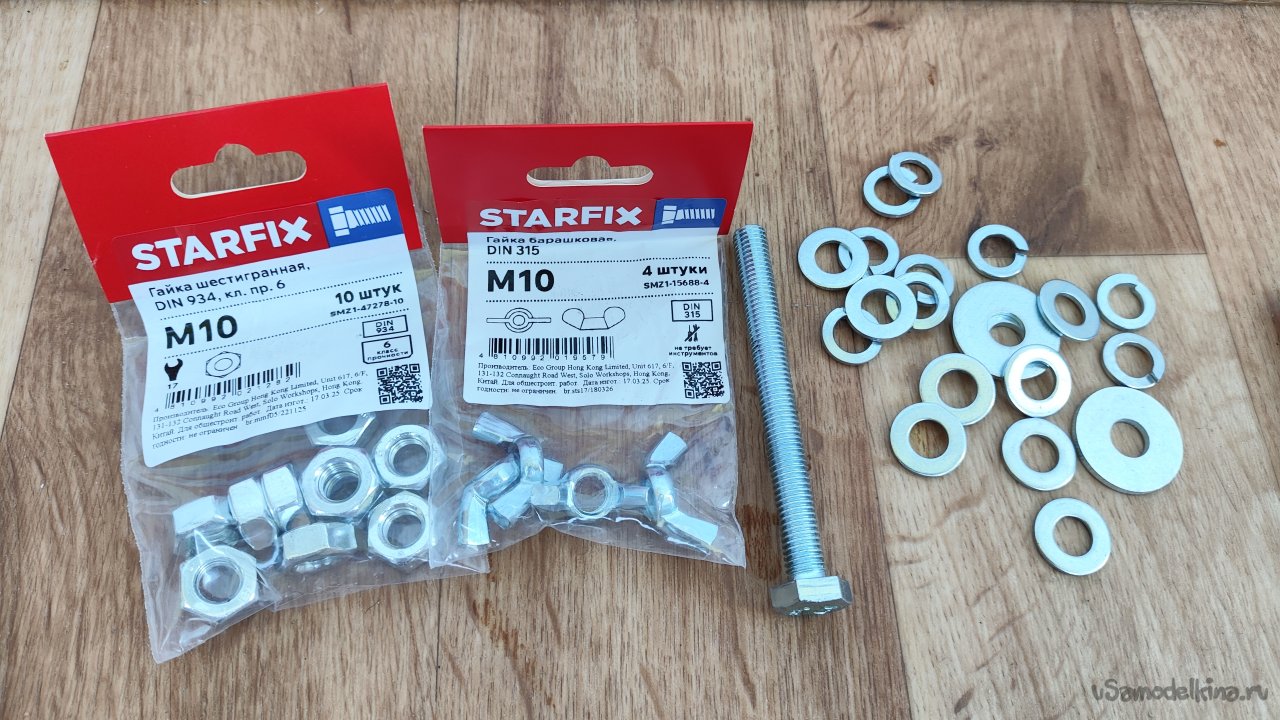

Для изготовления бутылкореза понравившейся мне конструкции понадобятся рейки, шпилька диаметром 10 мм, болт для центрирования горлышка, шайбы, гроверы, гайки и барашки, которые взял с небольшим запасом. За все добро заплатил 14,5 рублей.

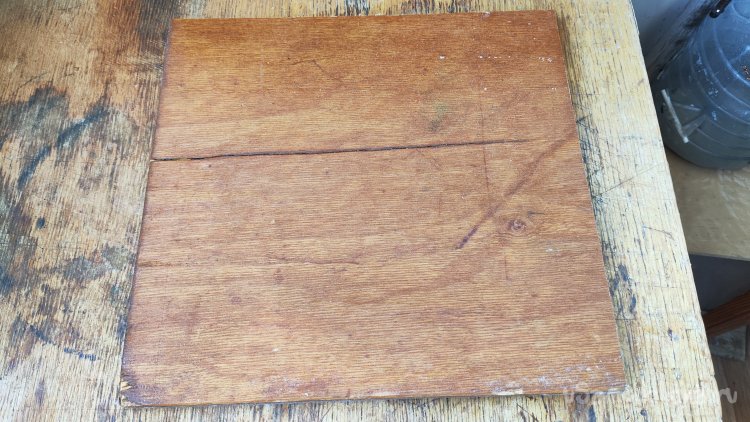

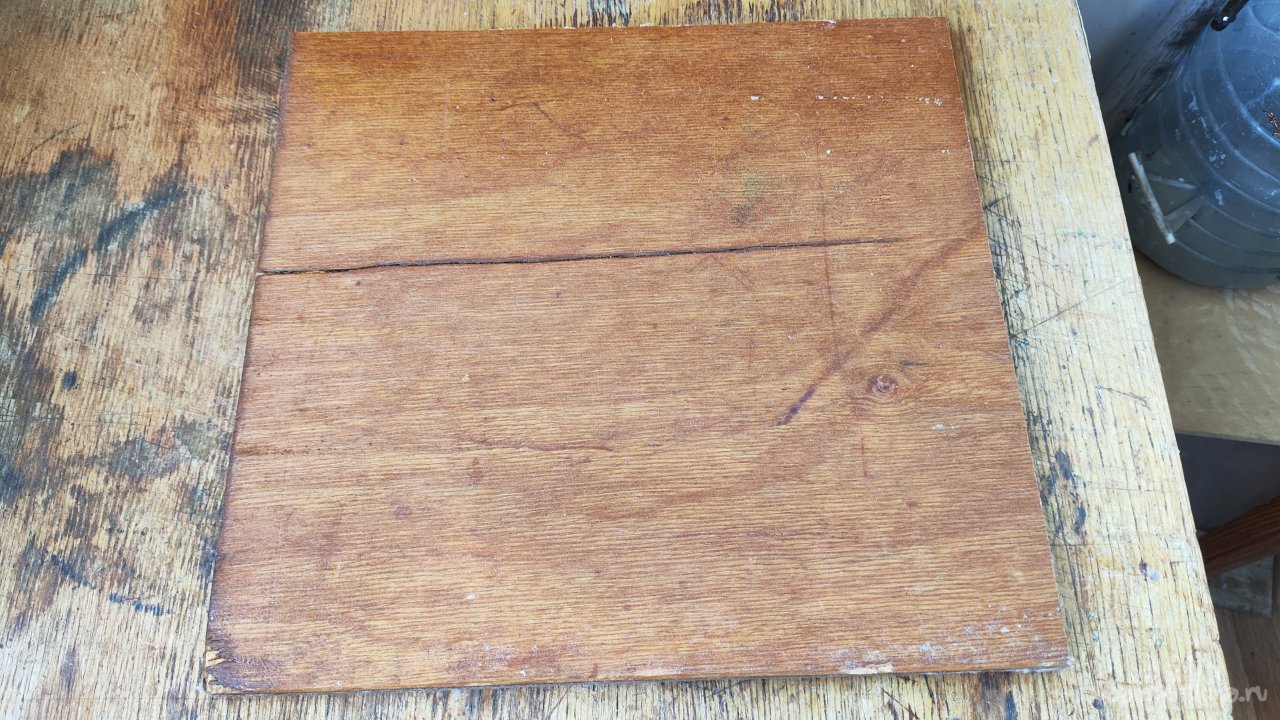

Итого на все потрачено почти 48 рублей. Для боковых стенок буду использовать обрезок фанеры 10 мм, который достался бесплатно.

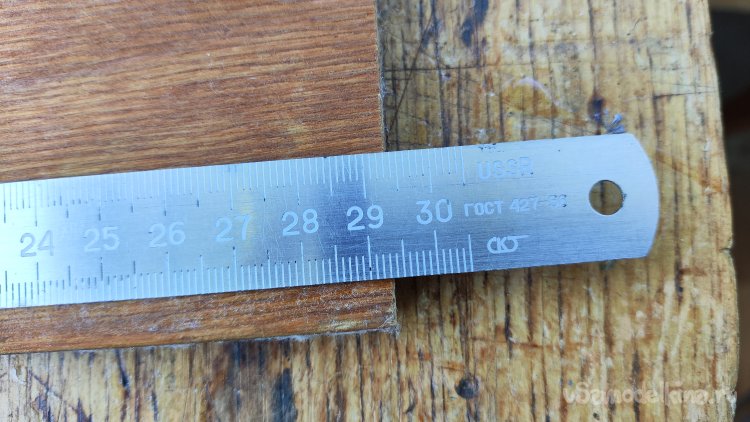

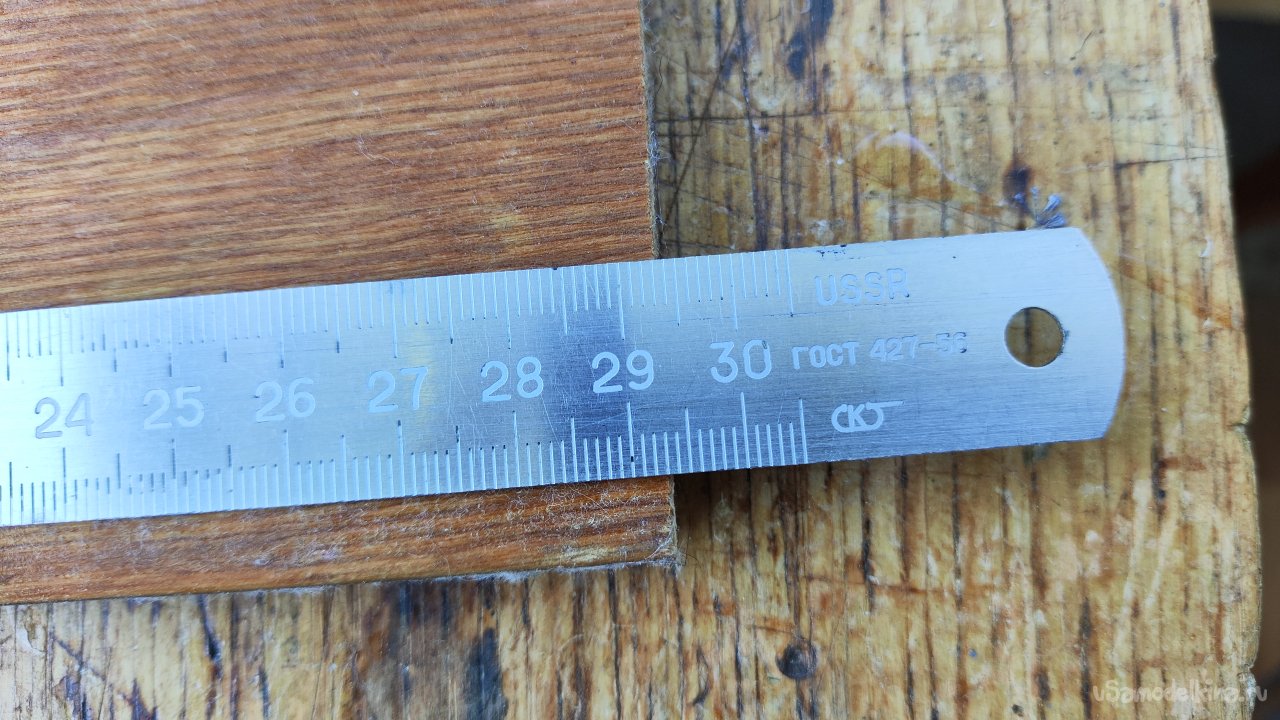

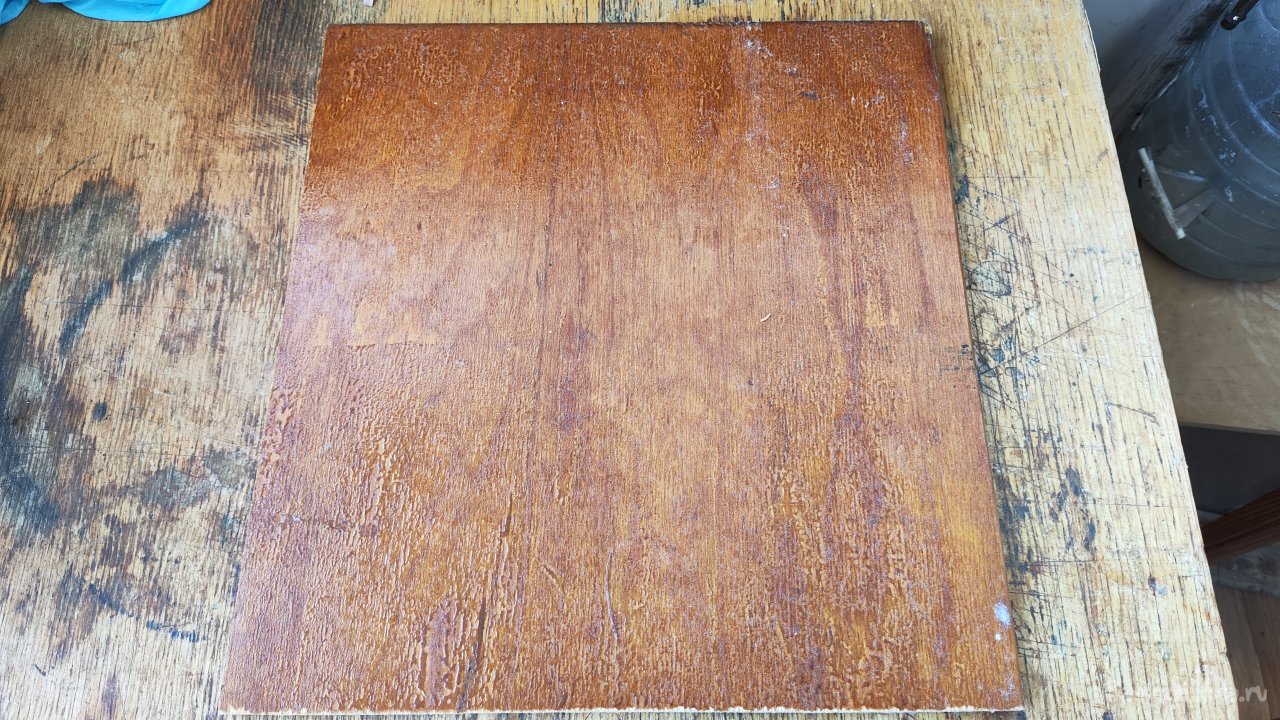

Размер его 293 на 277 мм.
Обратная сторона этой фанеры выглядит лучше, здесь верхний слой шпона без повреждений.

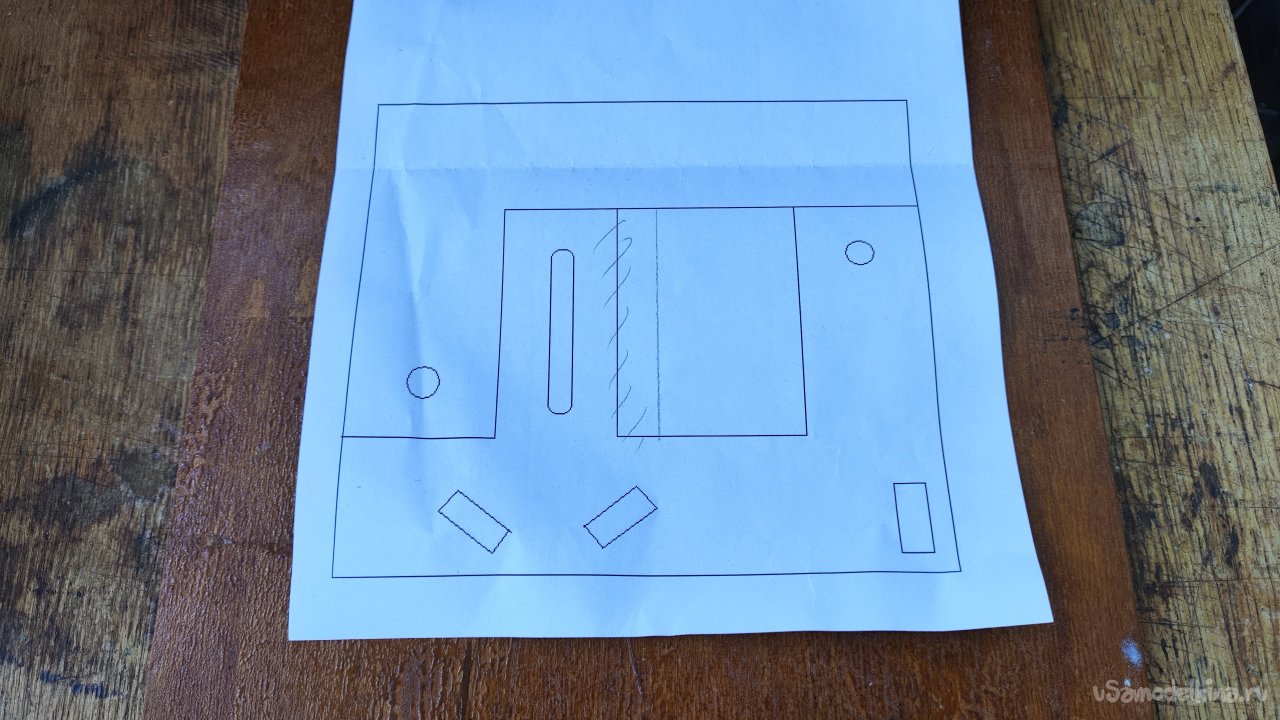

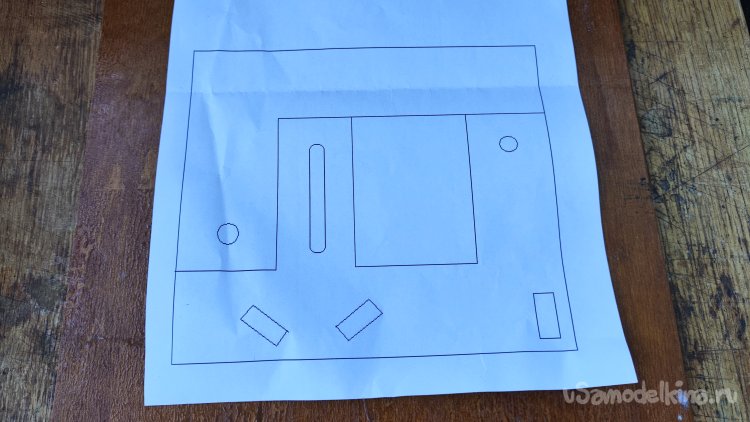

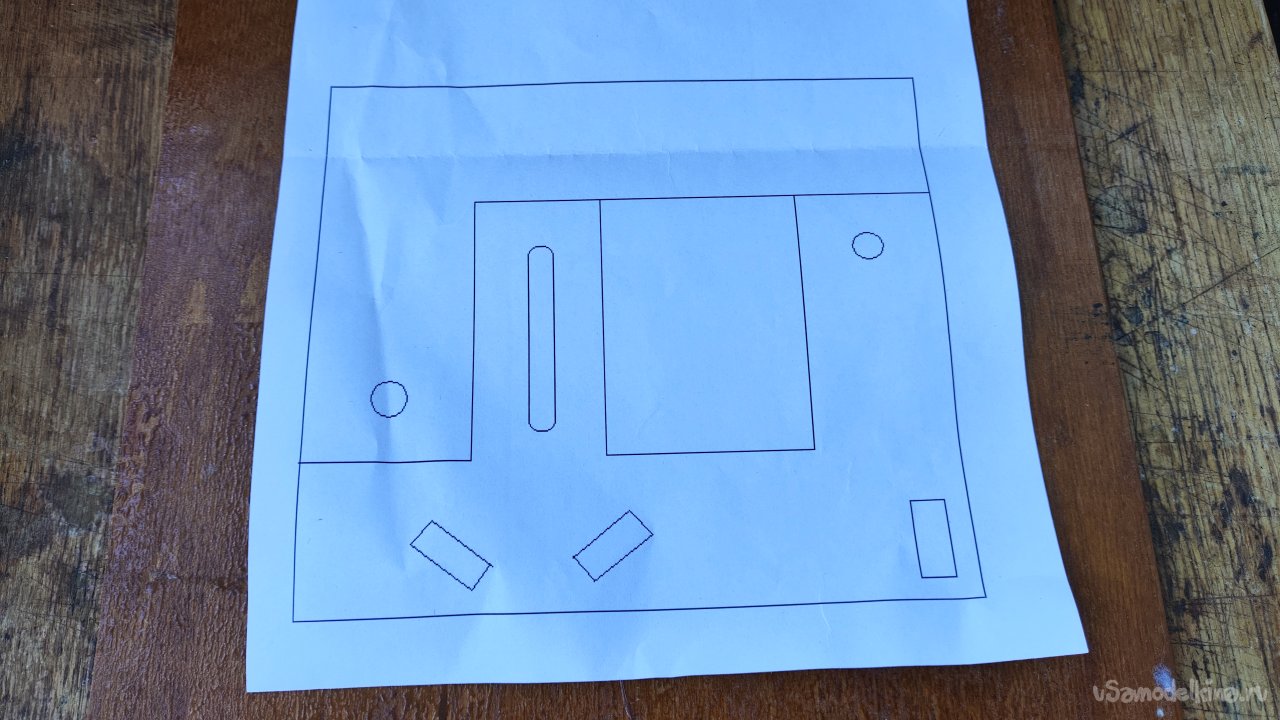

Предварительно нарисовал примерный план раскроя заготовки.

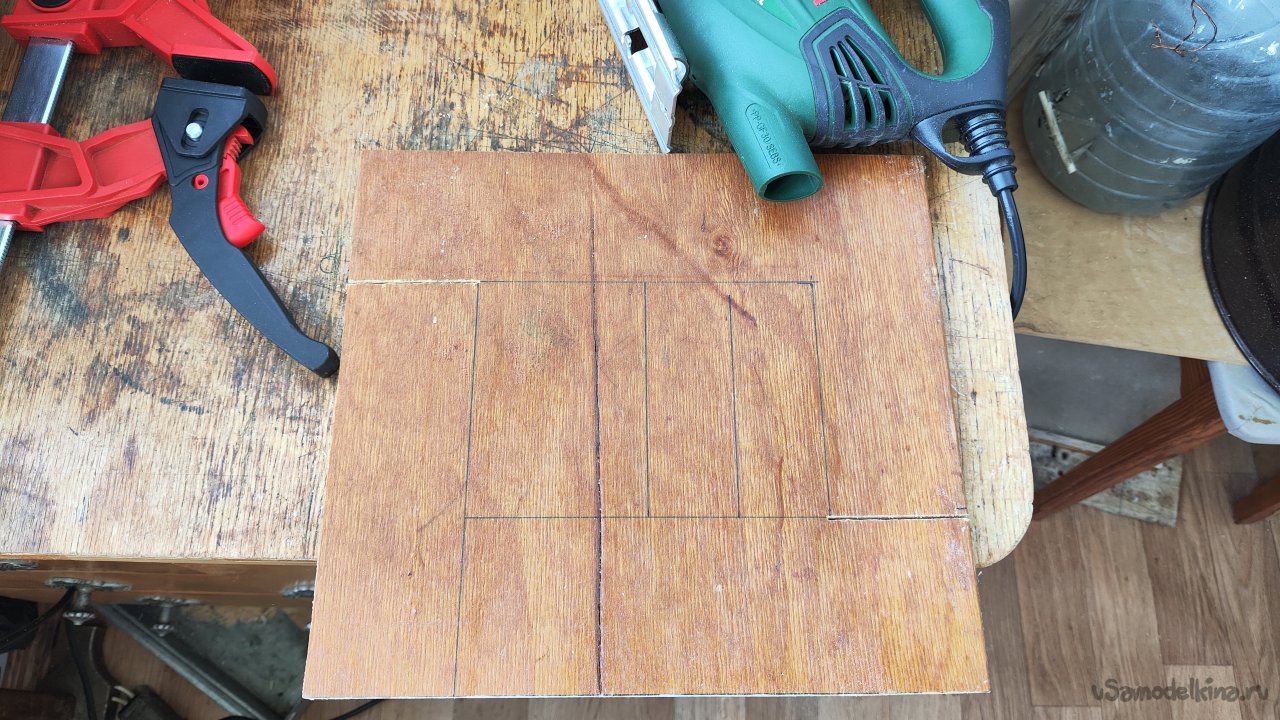

Но потом немного перекроил план, сместил одну линию. В результате получим две одинаковые детали, и ничего лишнего не будет.
Одну сторону заготовки с размером 277 мм оставляю как есть.

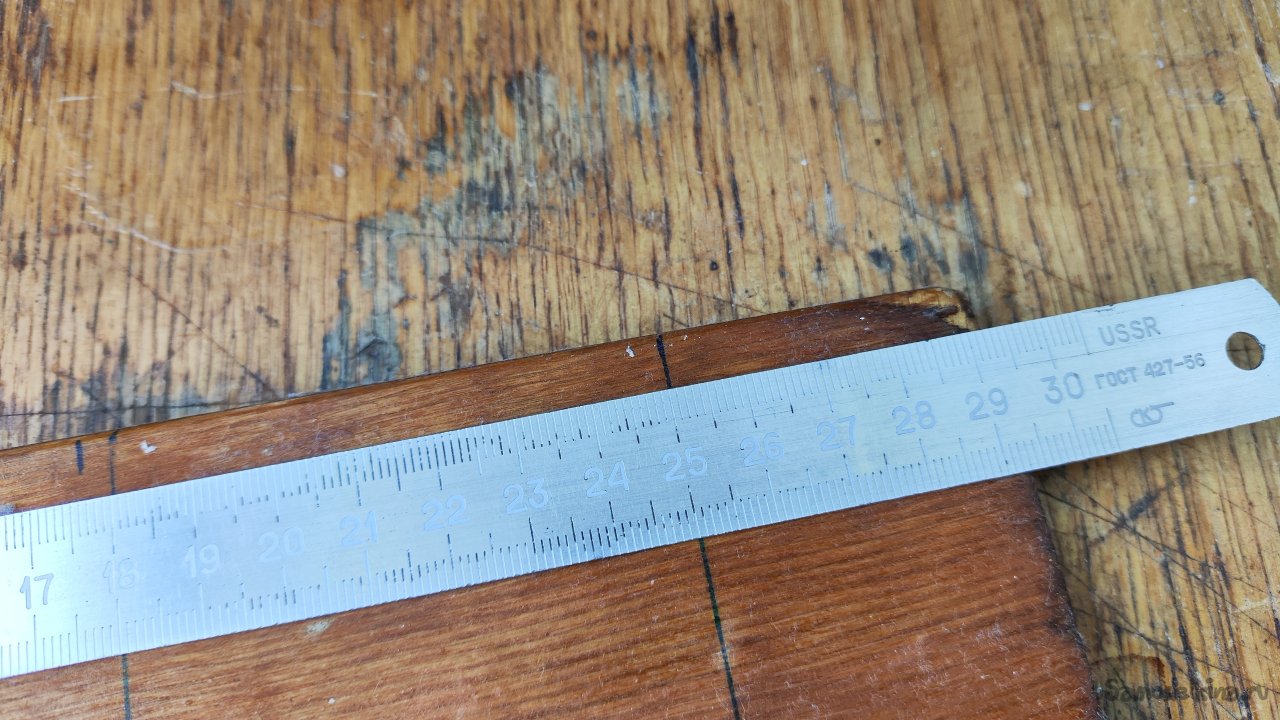

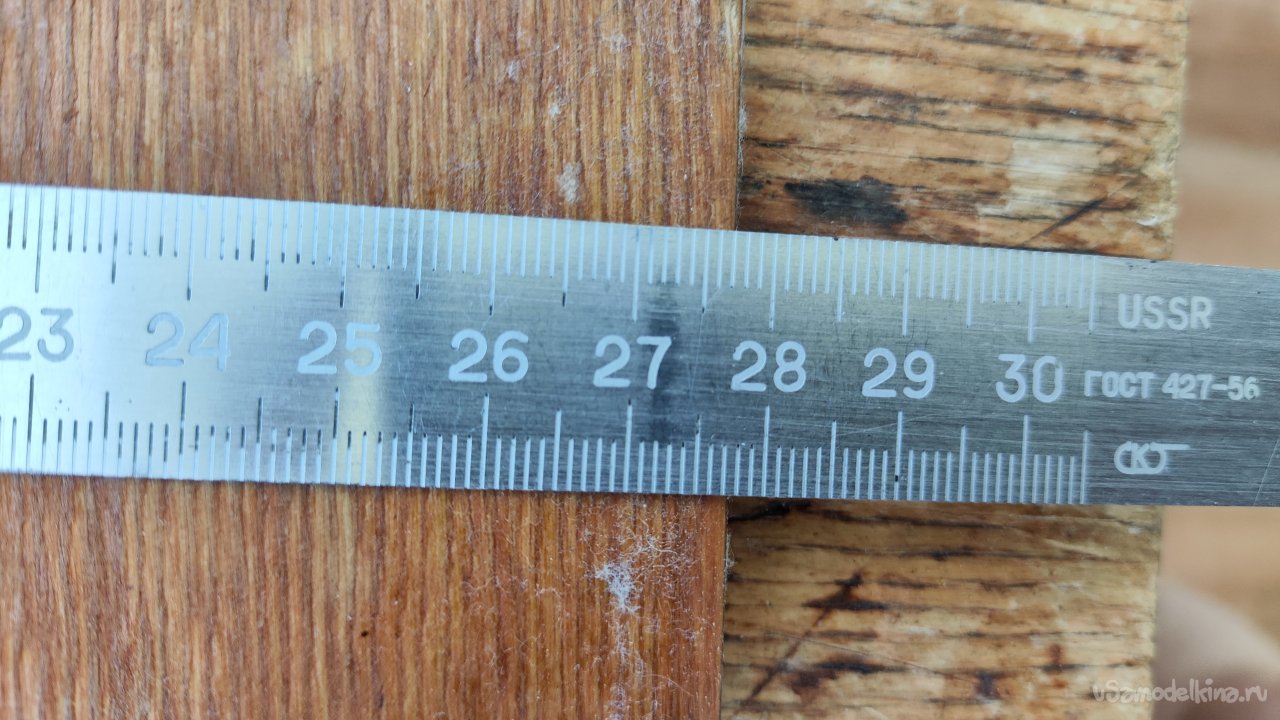

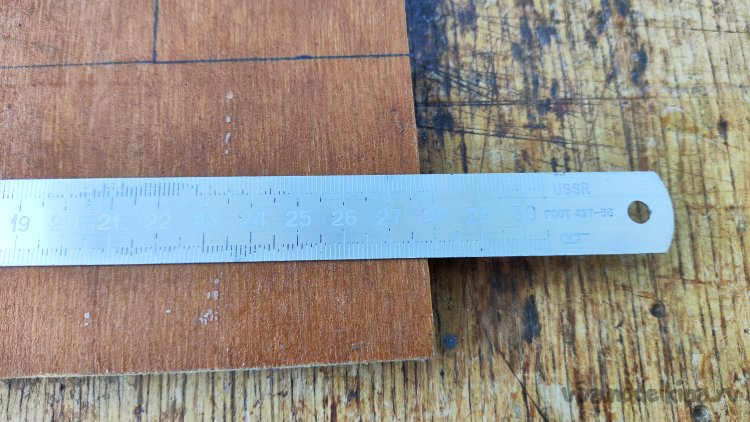

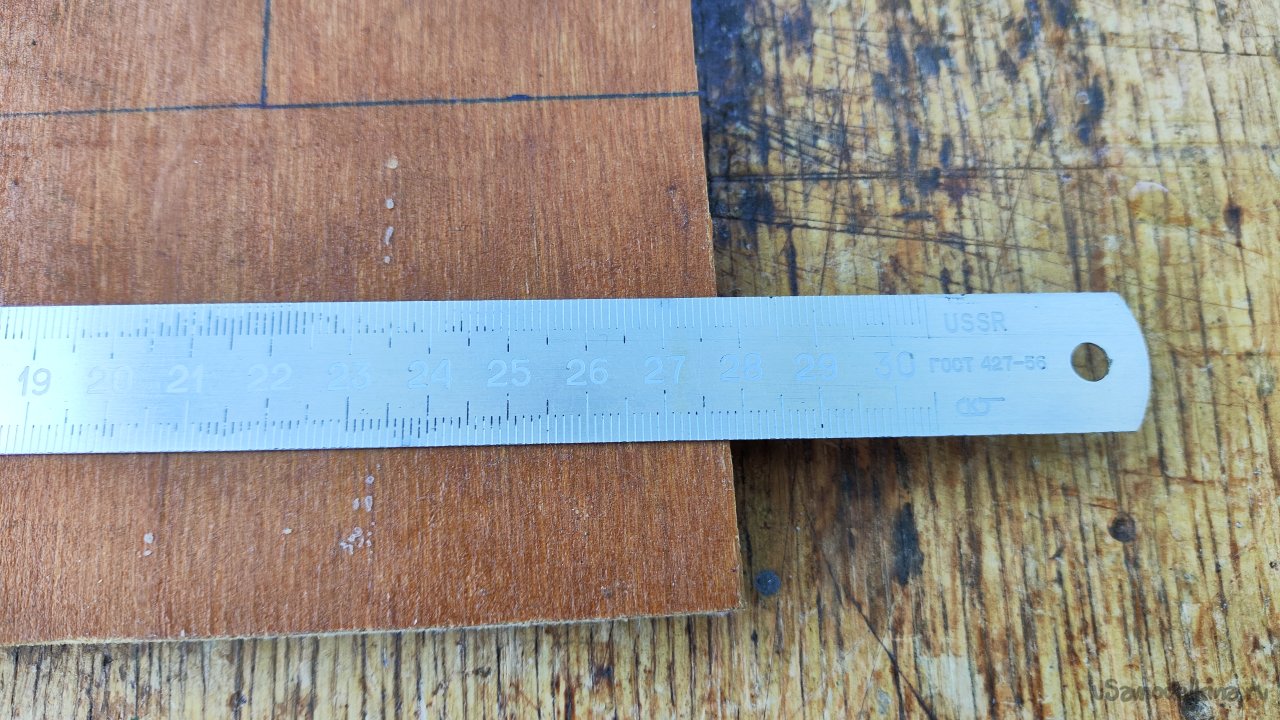

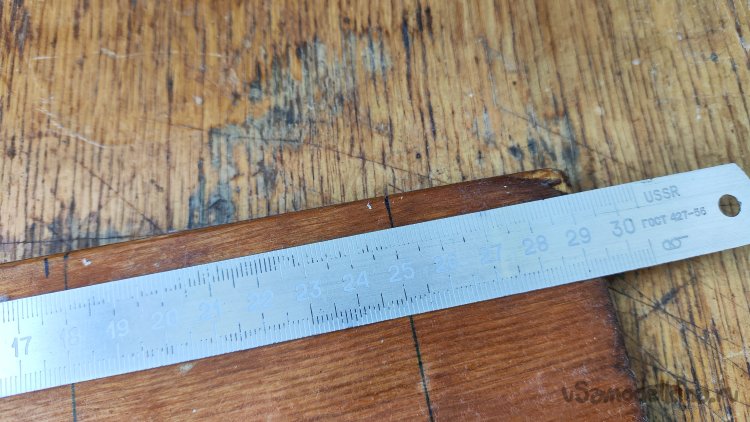

Вторую сторону отпилю в размер 250 мм.

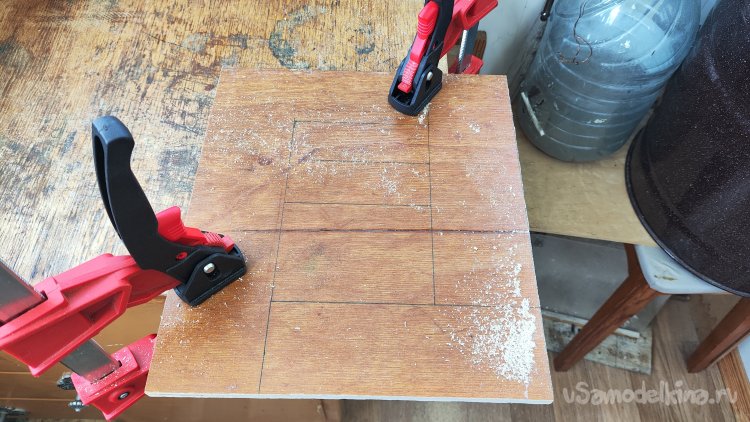

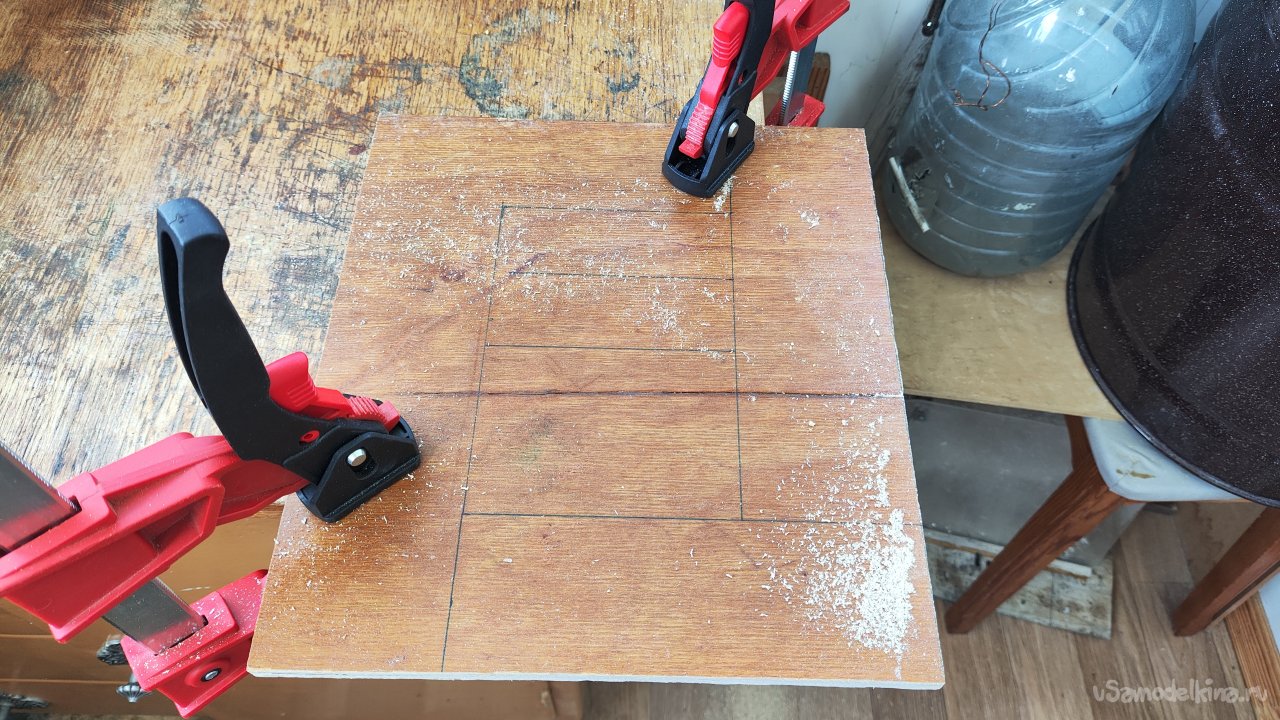

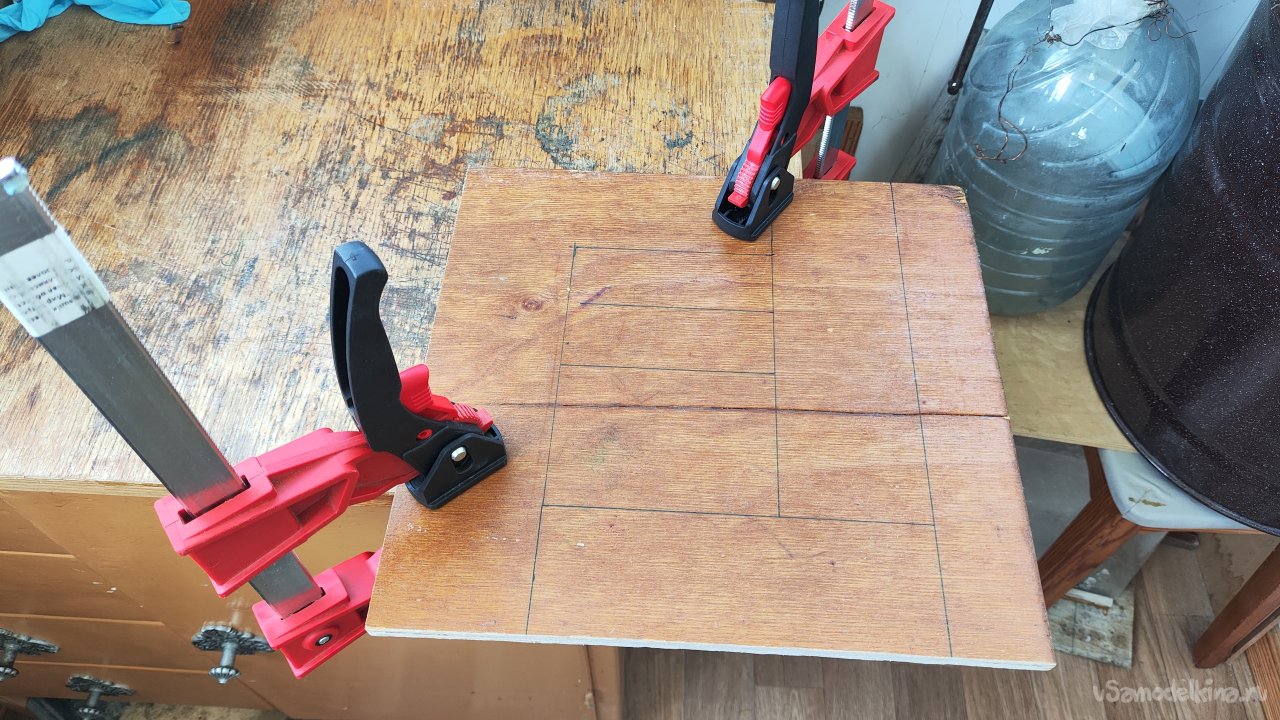

Для удобства работы закрепляю фанеру к столу парочкой зажимных струбцин. Хорошие струбцины, удобные в работе и сила зажима приличная.
Отпиливаю от заготовки лишнее.
Сделал ножовкой пару пропилов, остальное ножовкой не подлезть, буду пилить лобзиком.

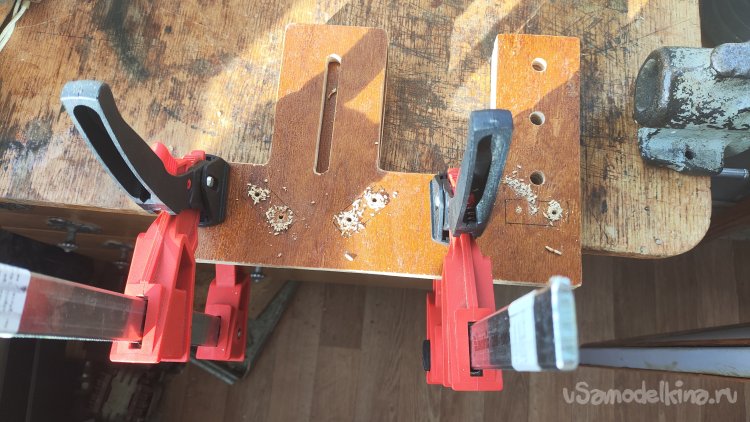

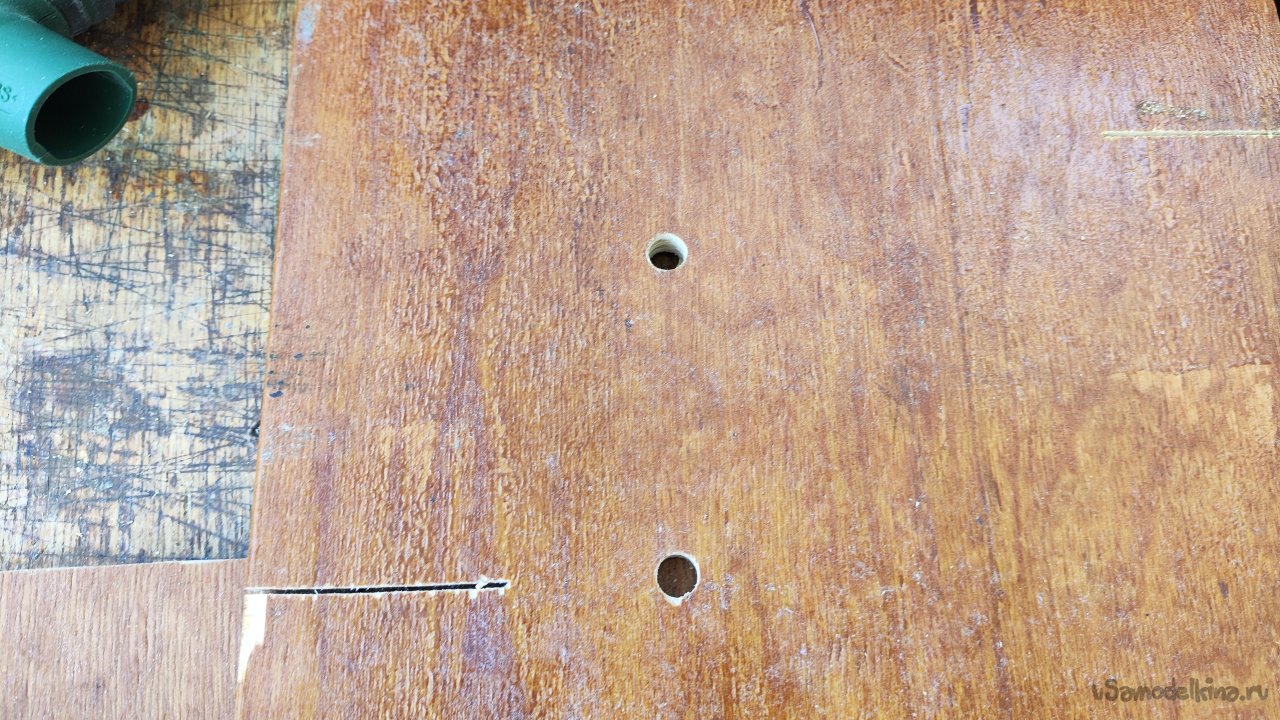

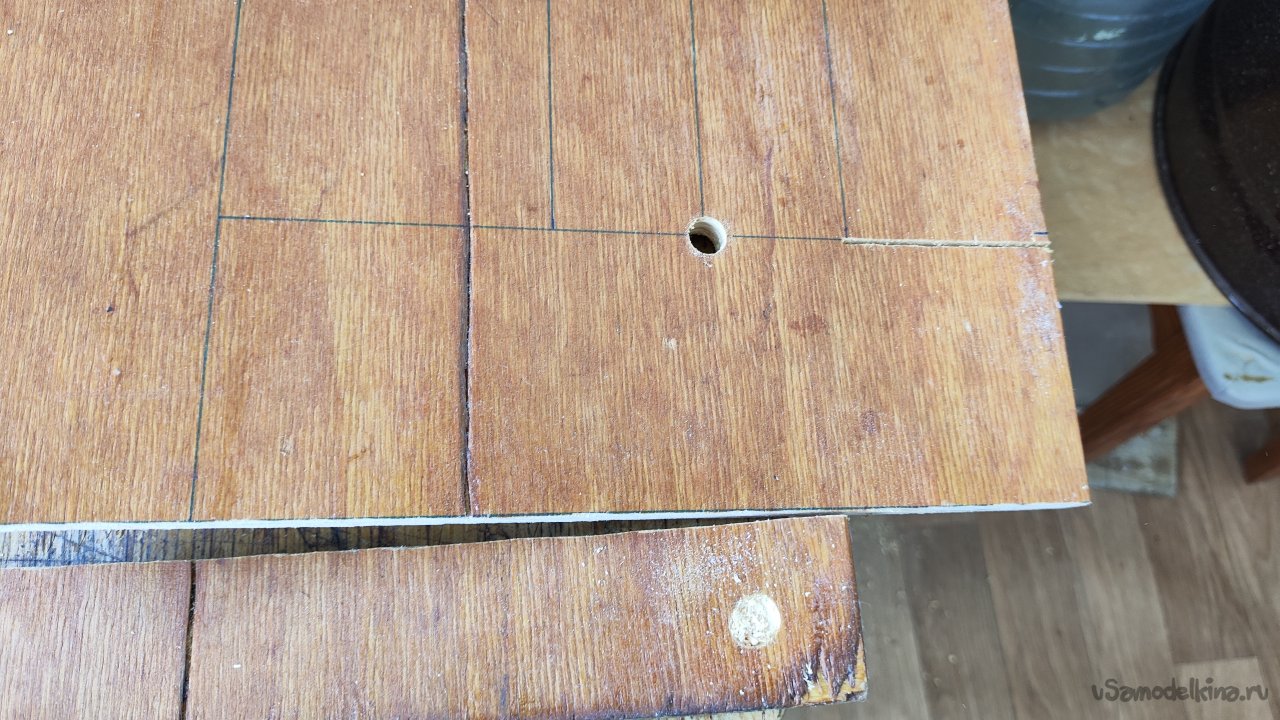

Но предварительно надо сделать пропил под болт. Для этого размечаю ось места пропила и сверлю отверстия. Под фанеру подкладываю отпиленный кусок фанеры, чтобы при сверлении отверстия с обратной стороны получились без больших сколов.
Получается вот так:

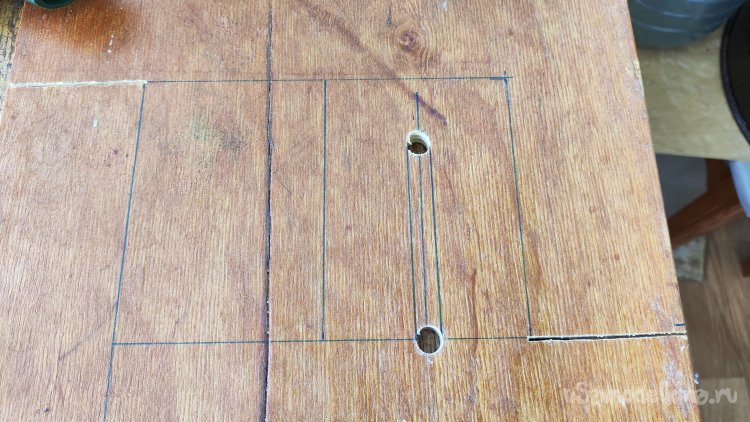

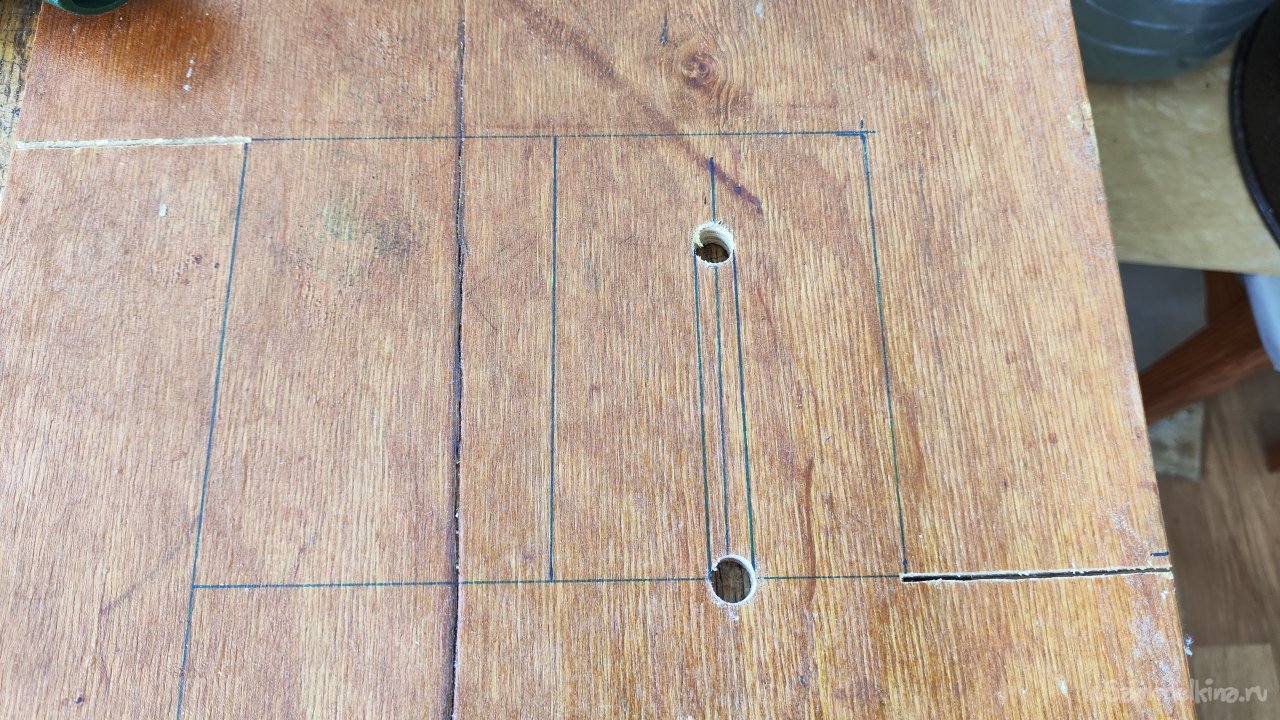

Размечаю пропил, соединяя два отверстия линиями.

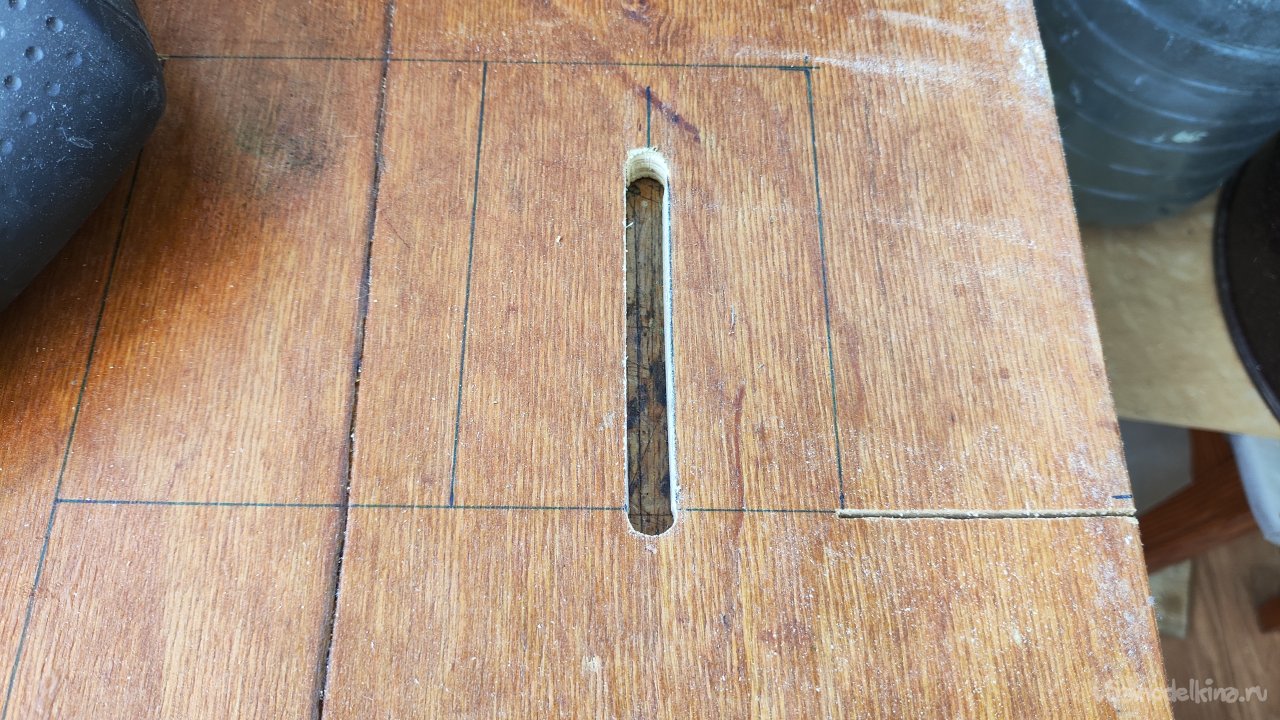

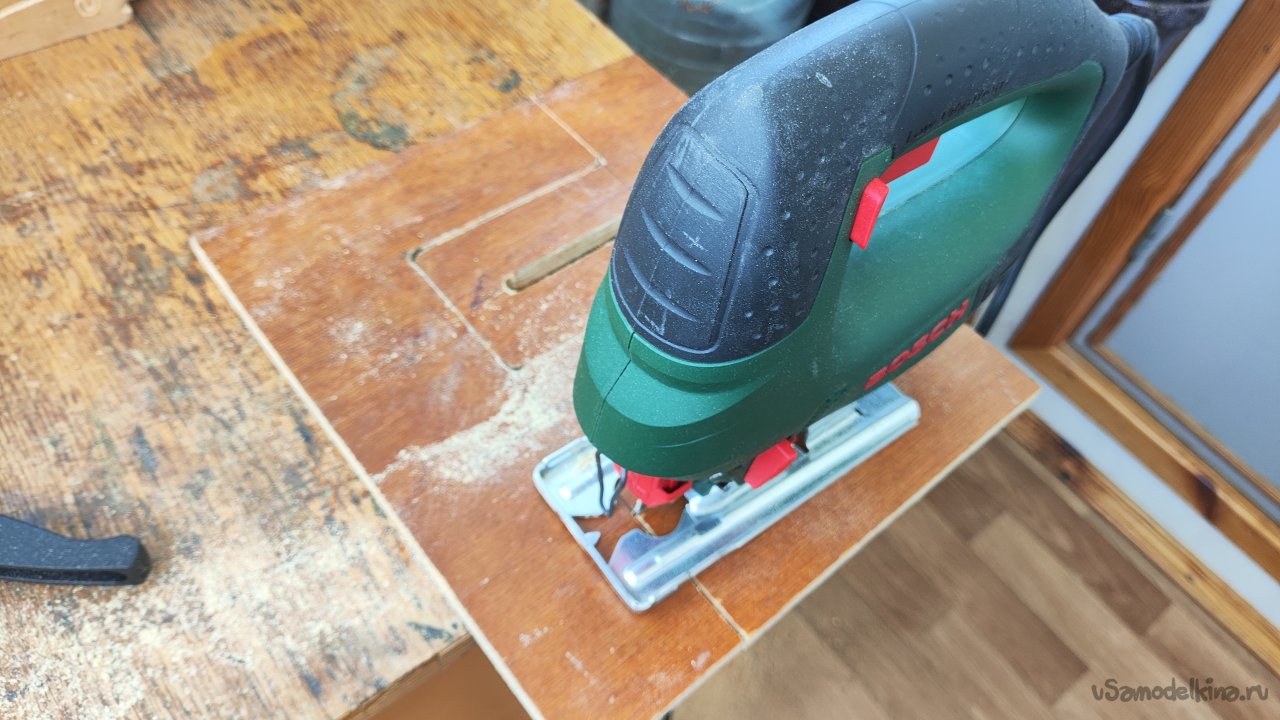

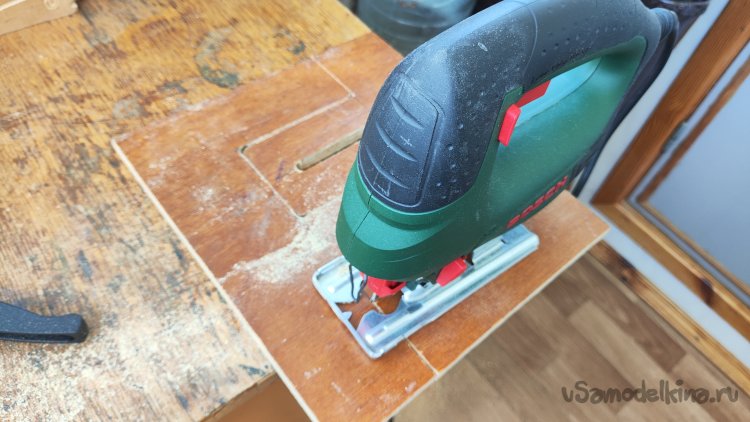

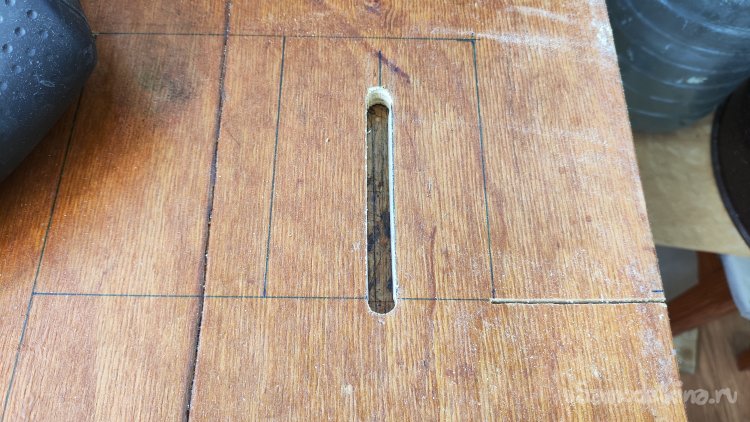

Пару движений лобзиком и пропил под болт готов. Правда, пришлось еще дорабатывать напильником, болт не везде свободно проходил в пазе.

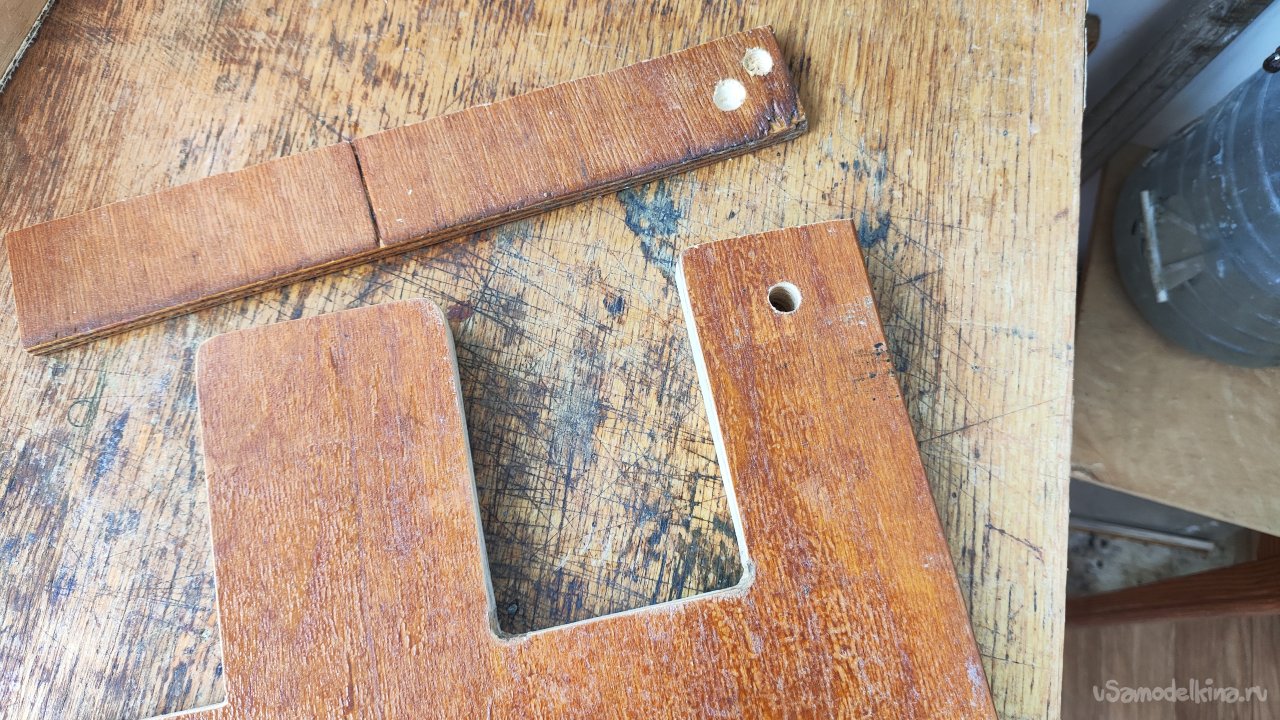

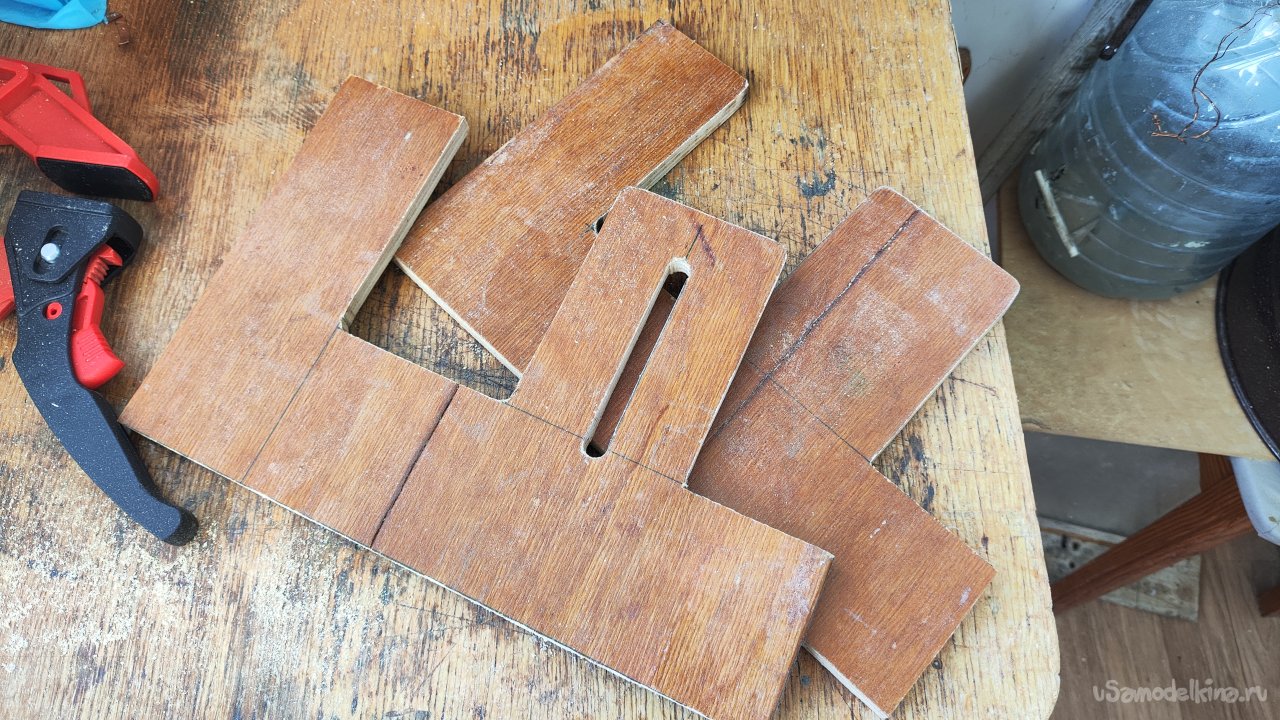

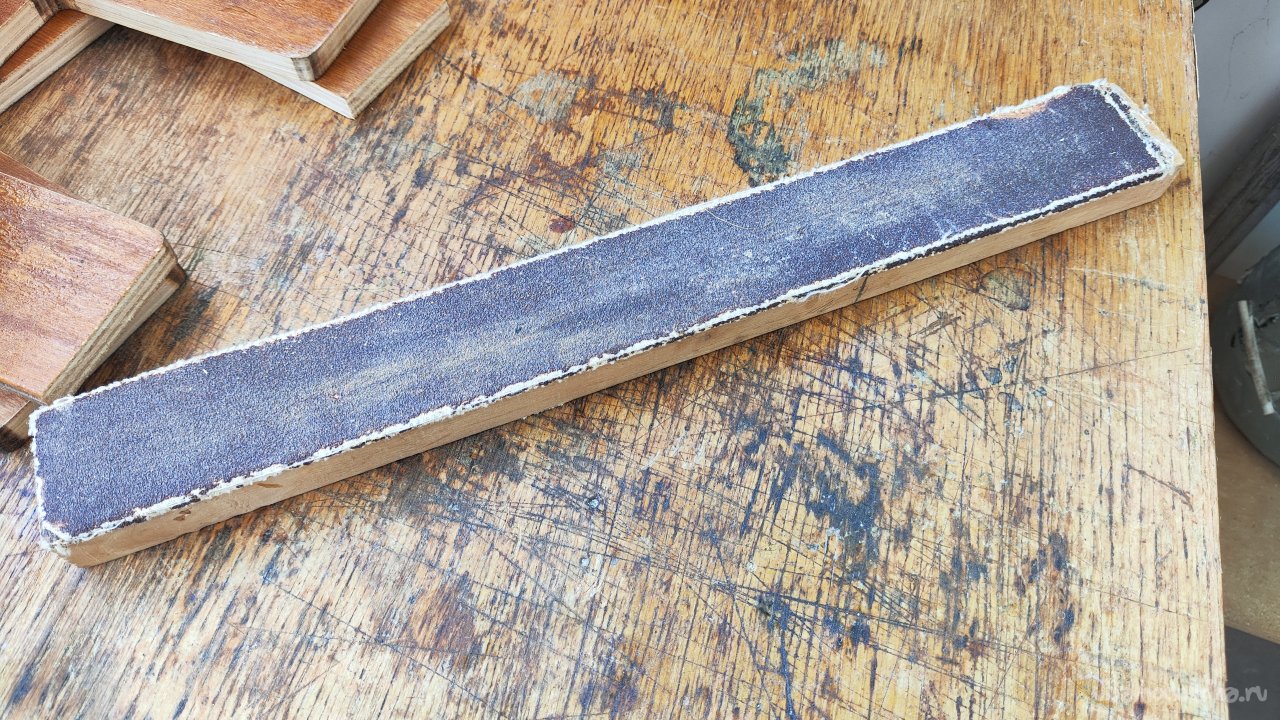

Далее распиливаю заготовку лобзиком на две половинки и обрабатываю края от заусенцев крупной наждачной бумагой, которая наклеена на брусок, что очень удобно и даже эффективнее напильника.

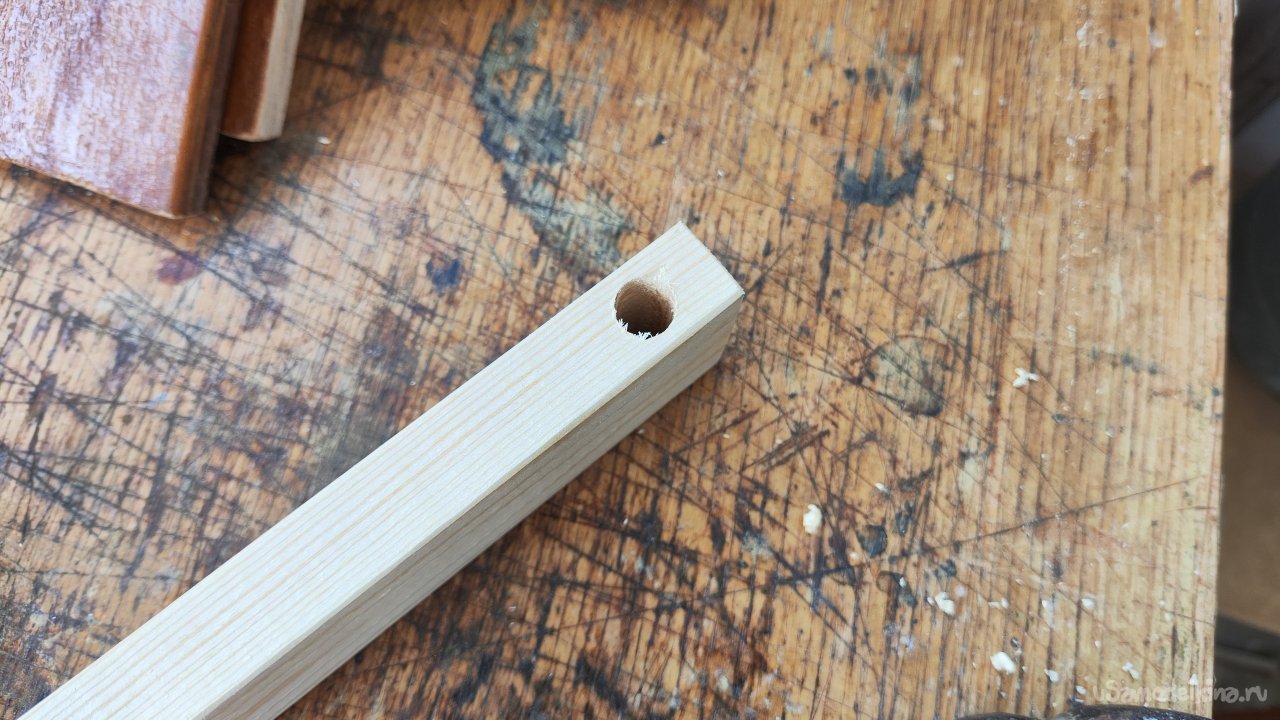

Сверлю отверстие под шпильку, на которую будет крепится рейка со стеклорезом.

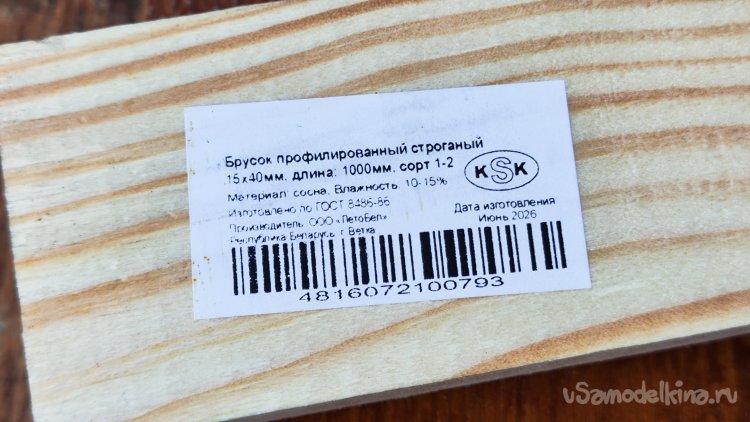

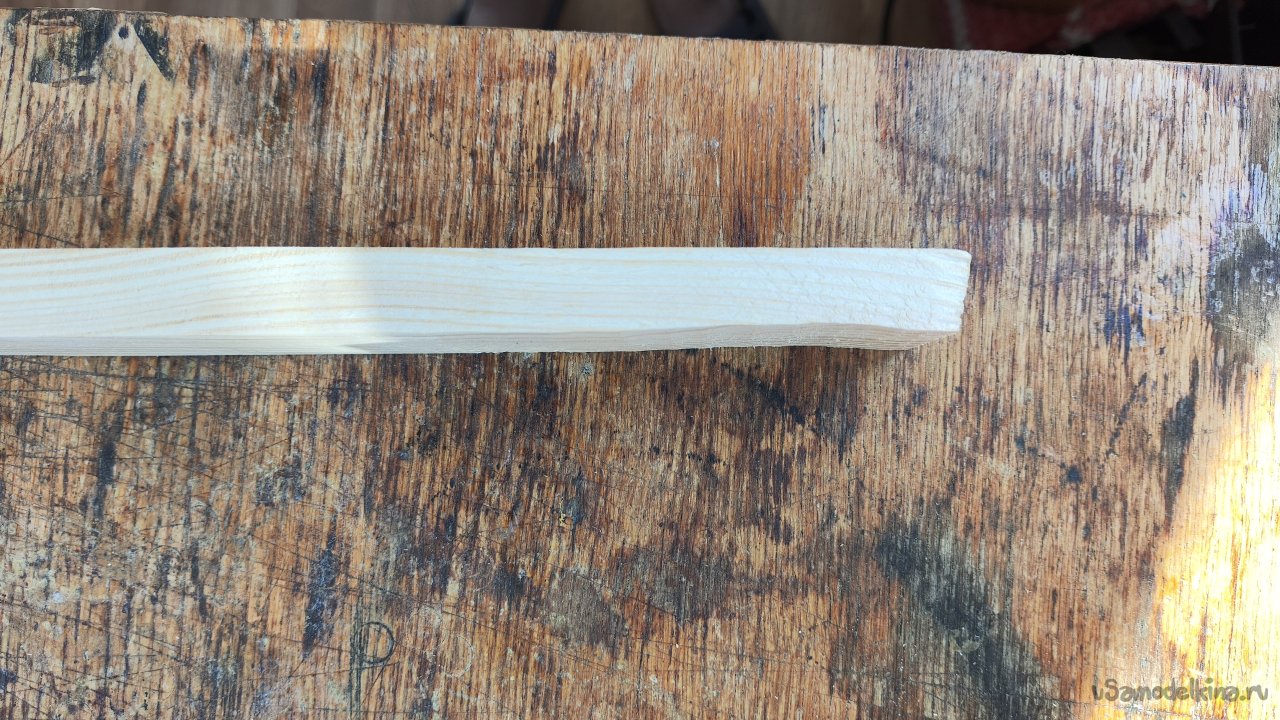

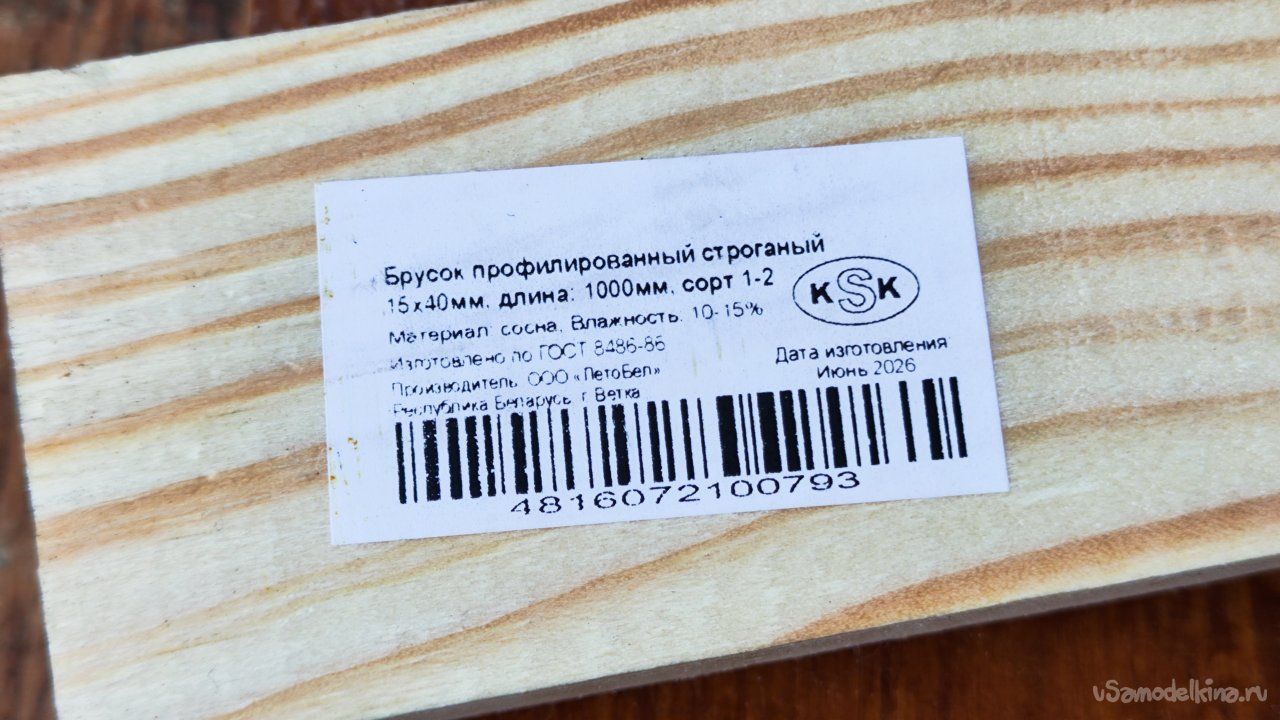

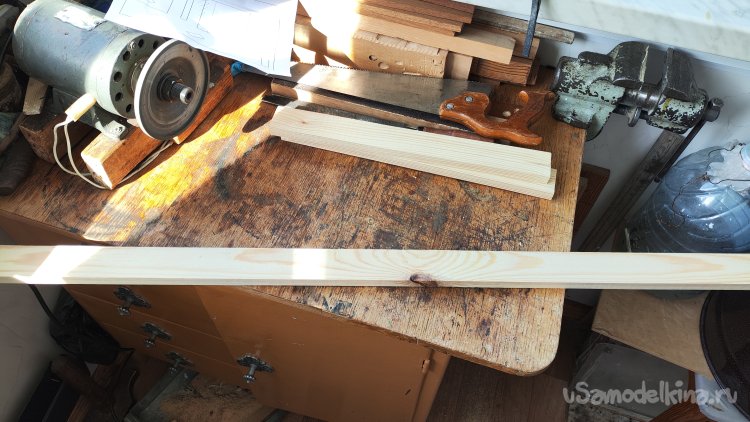

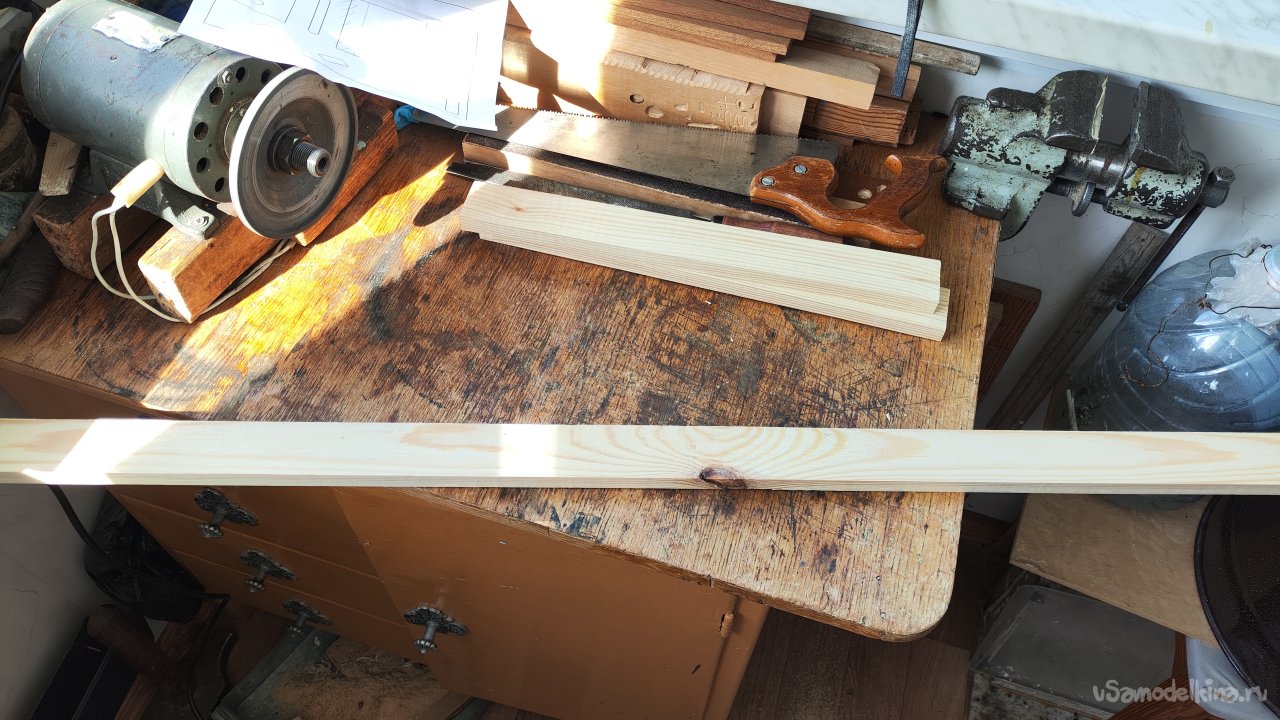

Рейки купил 15х40х1000. Сорт1-2, поэтому на рейках имеются сучки. Выбирал рейки прямые, с минимальным количеством сучков, стараясь, чтобы они были ближе к центру.

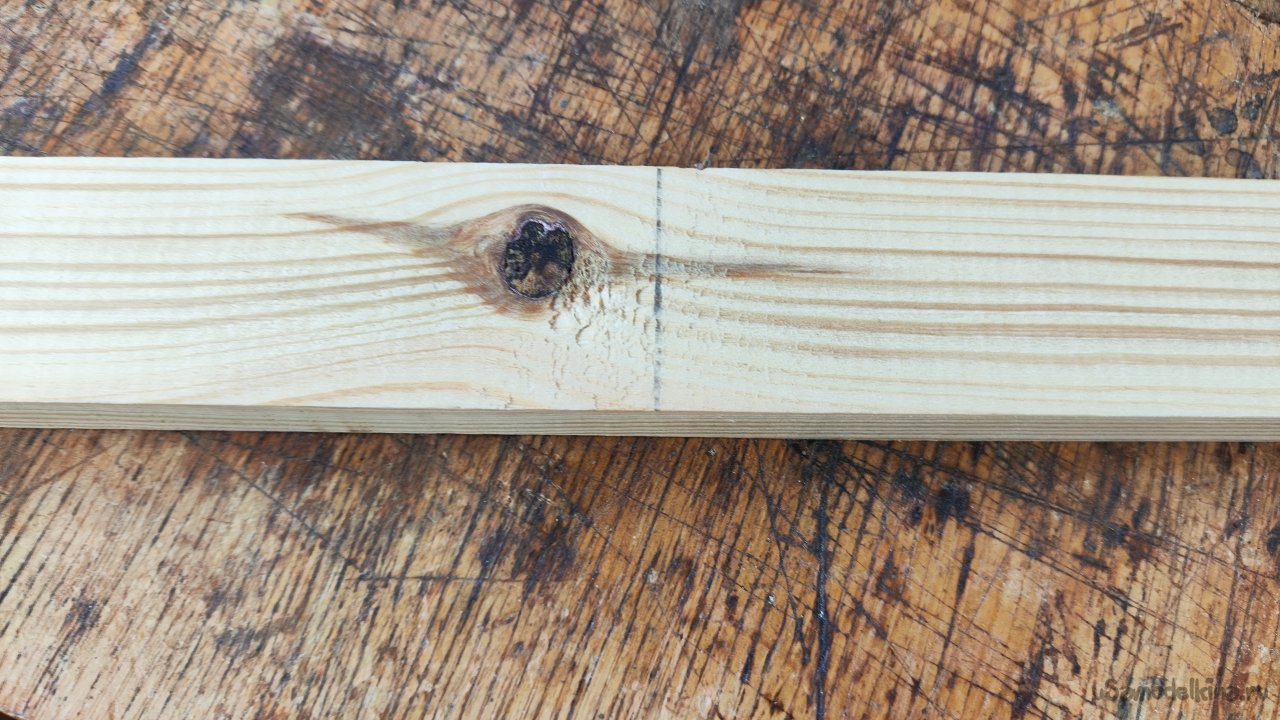

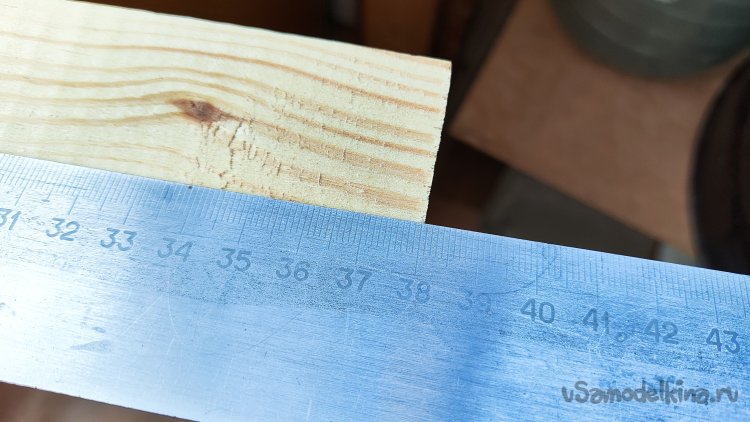

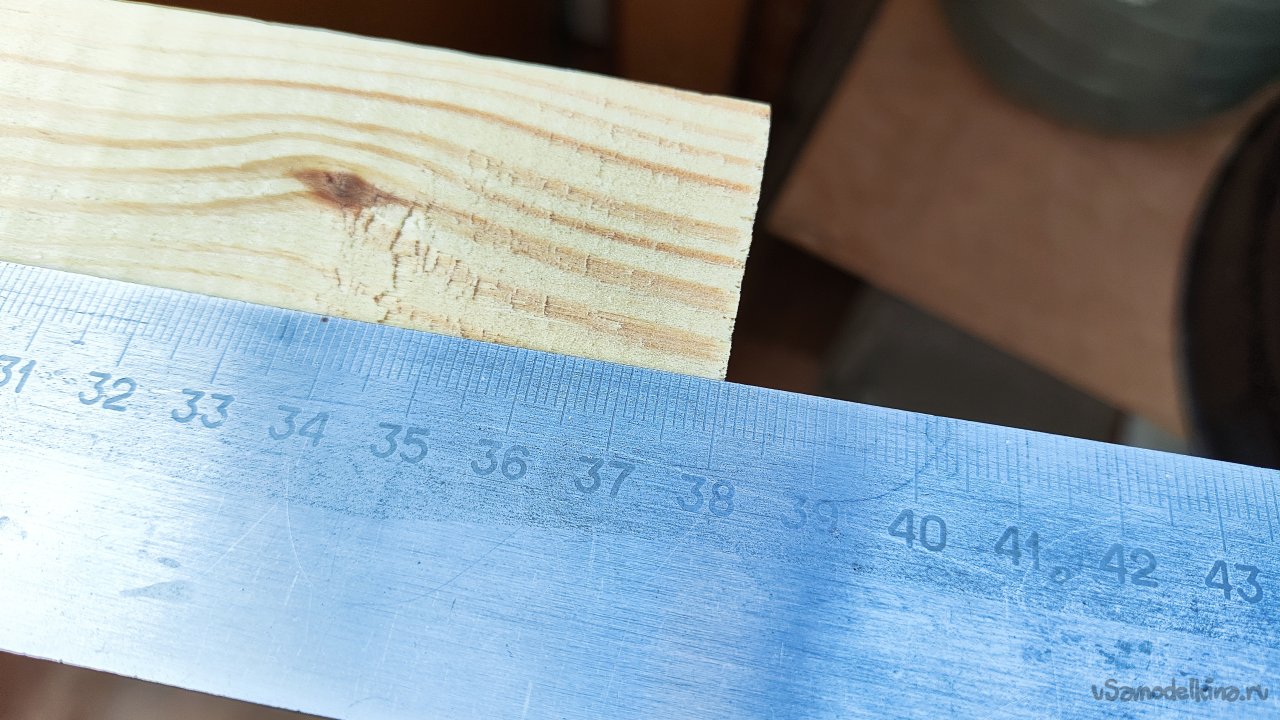

Прикинул длину рейки, чтобы в бутылкорез поместилось большинство стеклянной посуды, даже высокой. Ориентировался еще и на сучок. В итоге длина рейки вышла 380 мм.

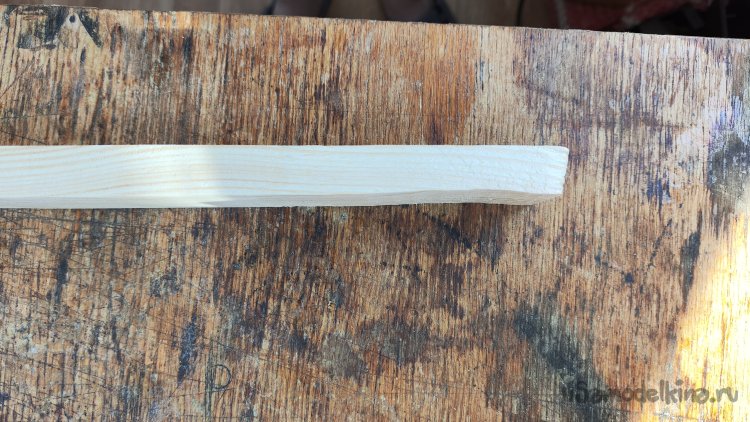

Одна рейка с краю чуть бракованная, но мне это не помешает, есть запас по длине.

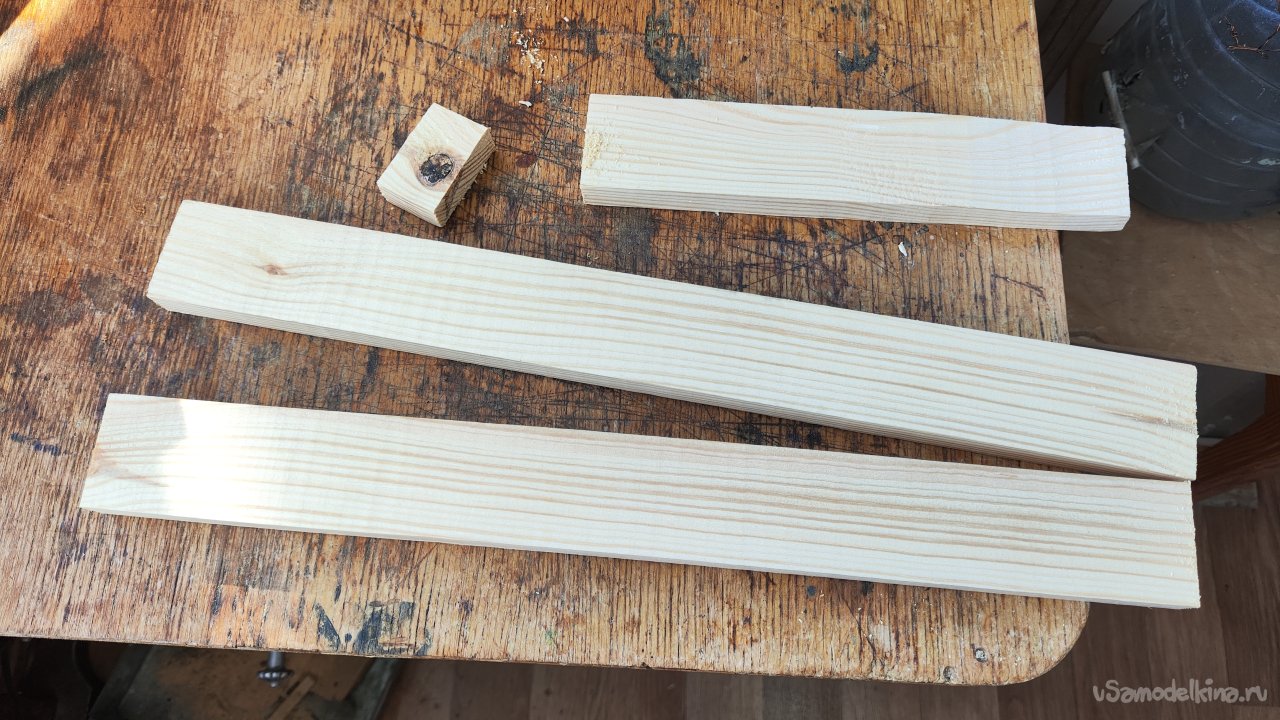

Первые две заготовки готовы. В остатке сучок и еще обрезок для мелких нужд.

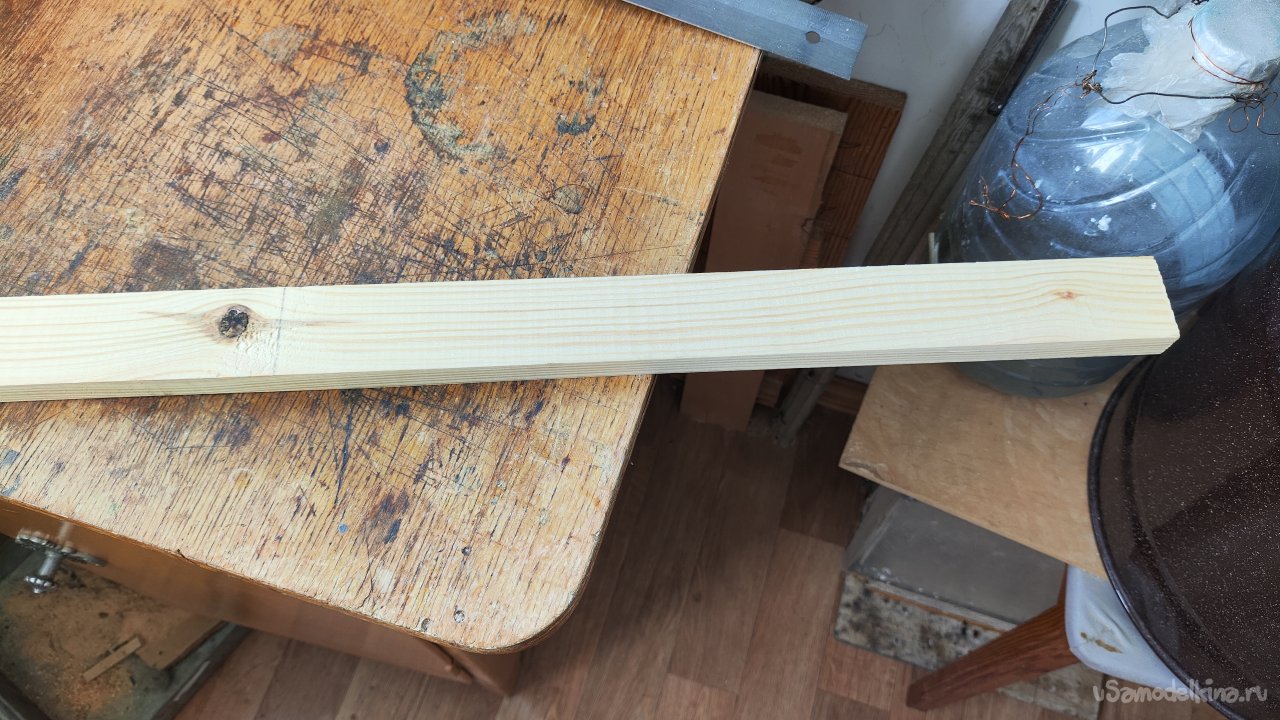

У второй рейки сучок сбоку.

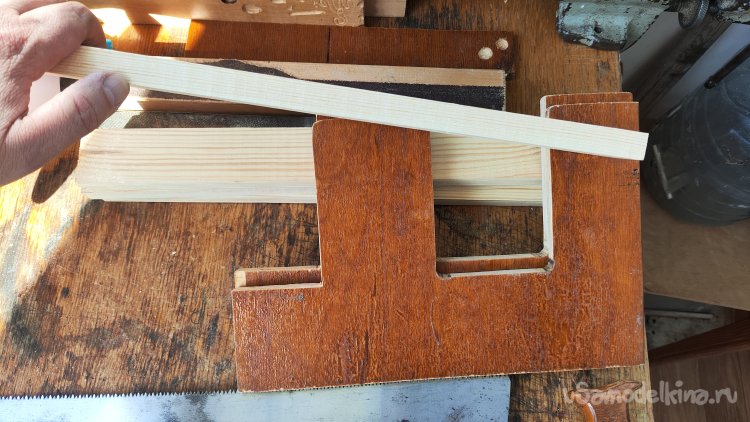

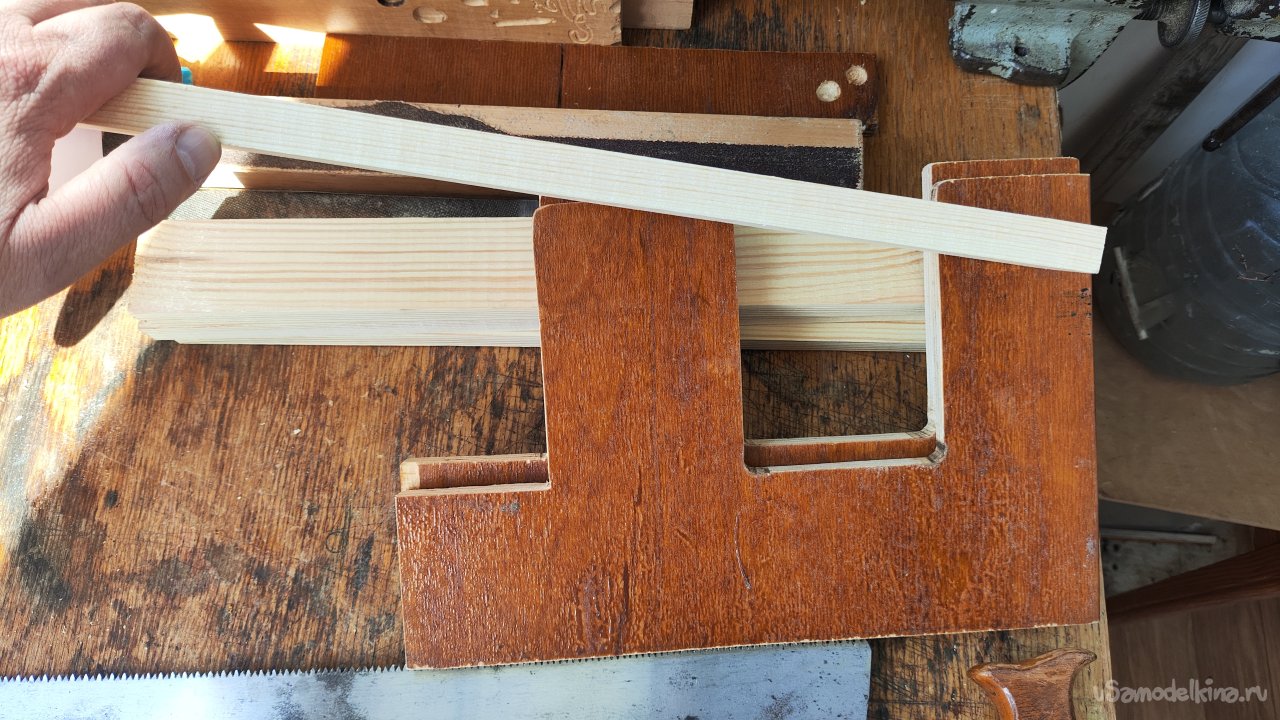

Прикидываю размер рейки для установки стеклореза.

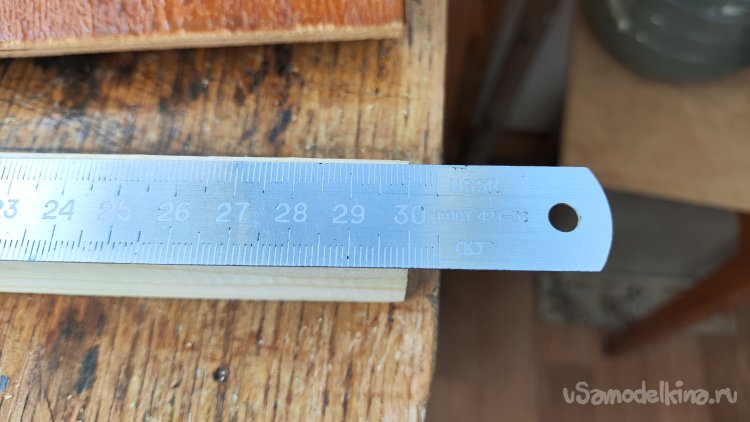

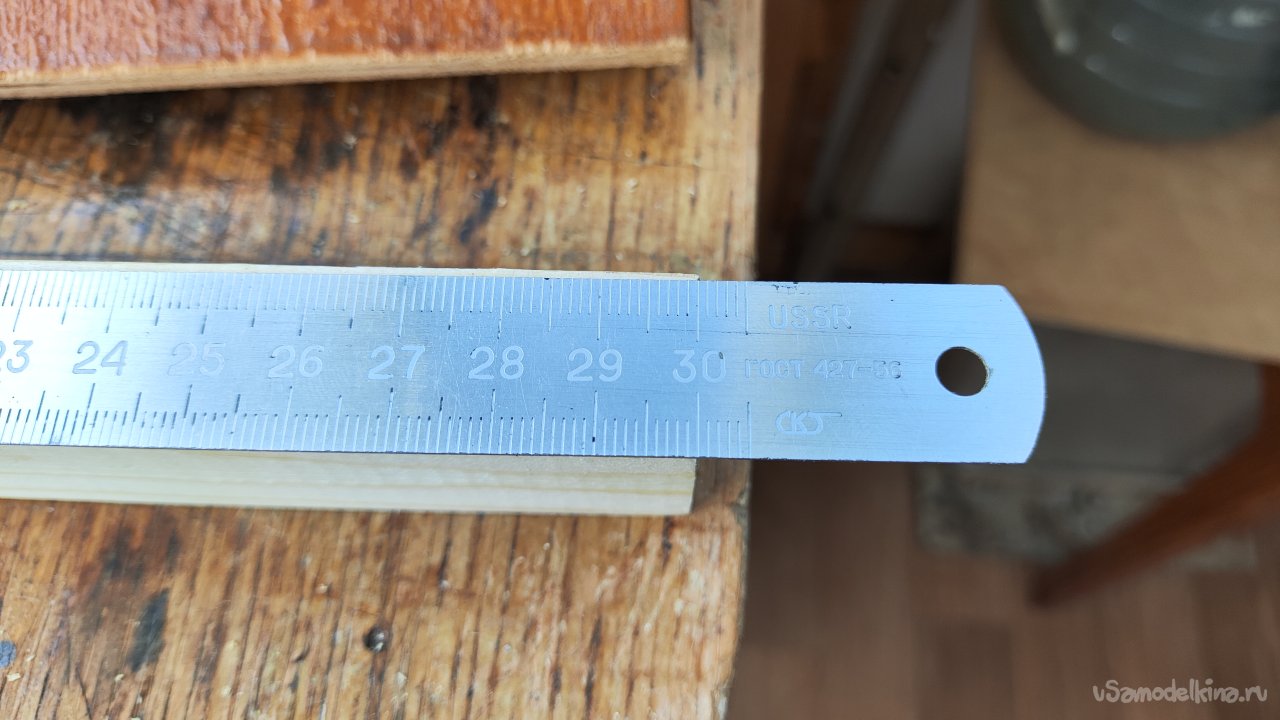

Длина ее получилась 300 мм.

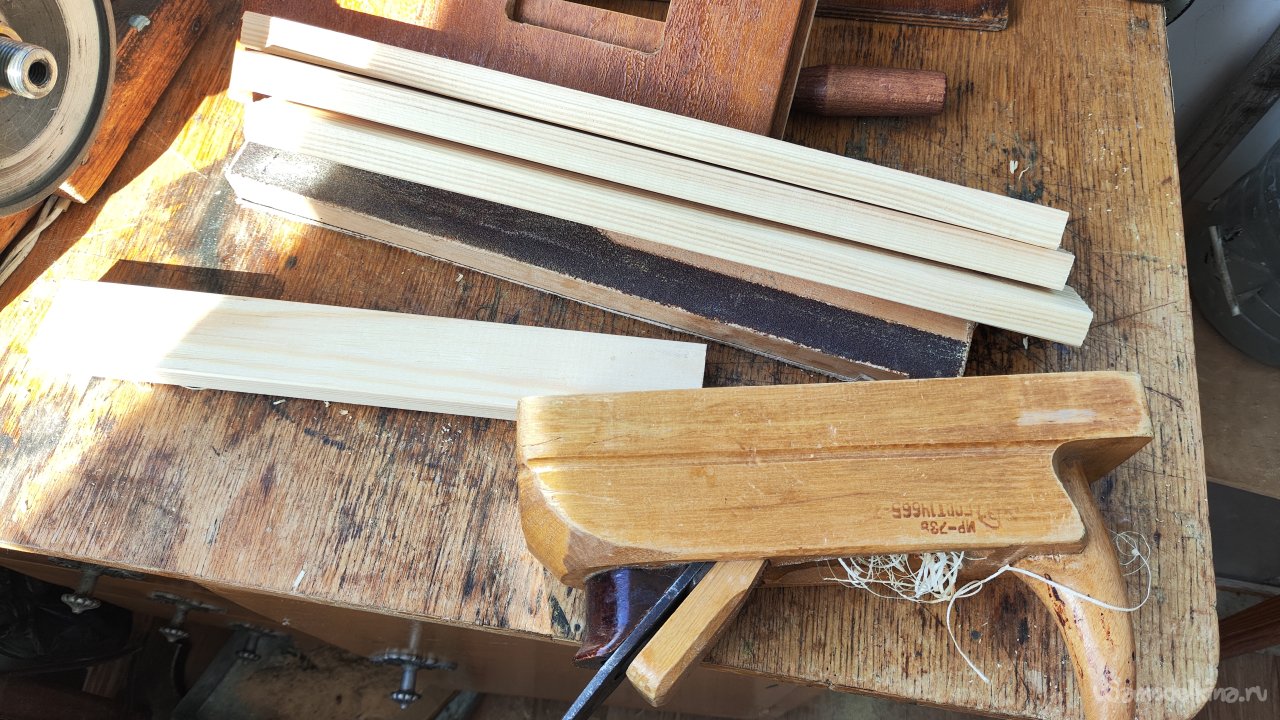

Отрезаю рейку для стеклореза и еще одну в размер к двум первым, так как их надо три. Рубанком с реек снял фаску.

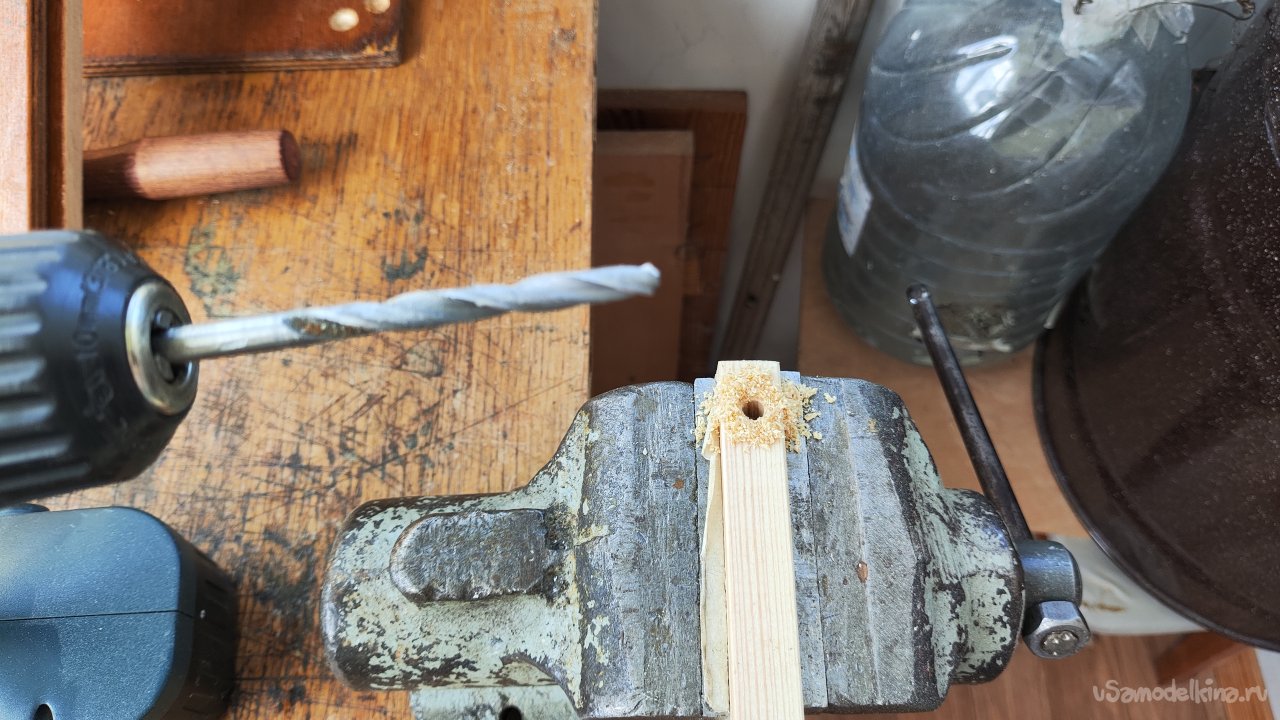

В рейке для стеклореза сверлю отверстие под шпильку, сначала меньшим сверлом, потом в размер 10 мм.

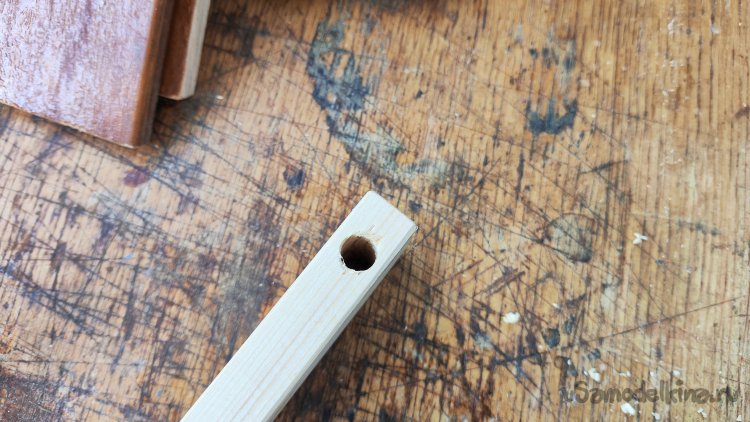

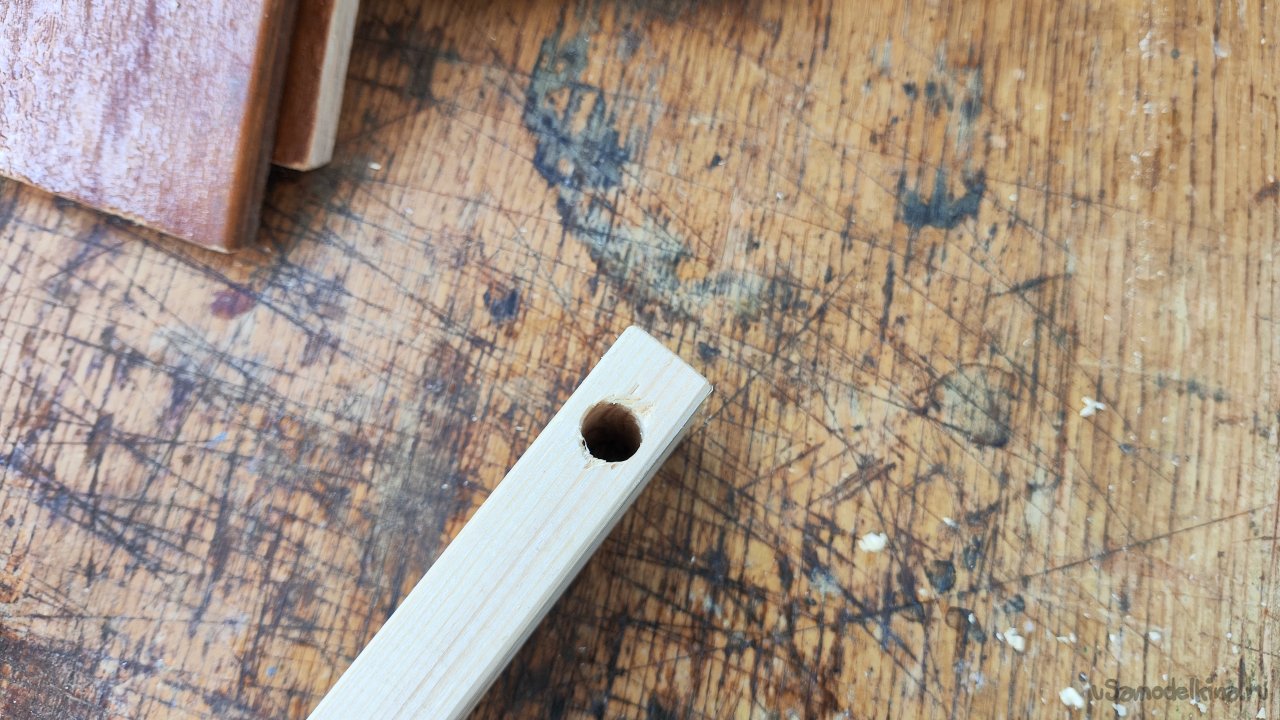

Сверлить ровно без сверлильного станка не просто, но у меня получилось. Вот отверстие с одной стороны:
А вот с другой стороны:

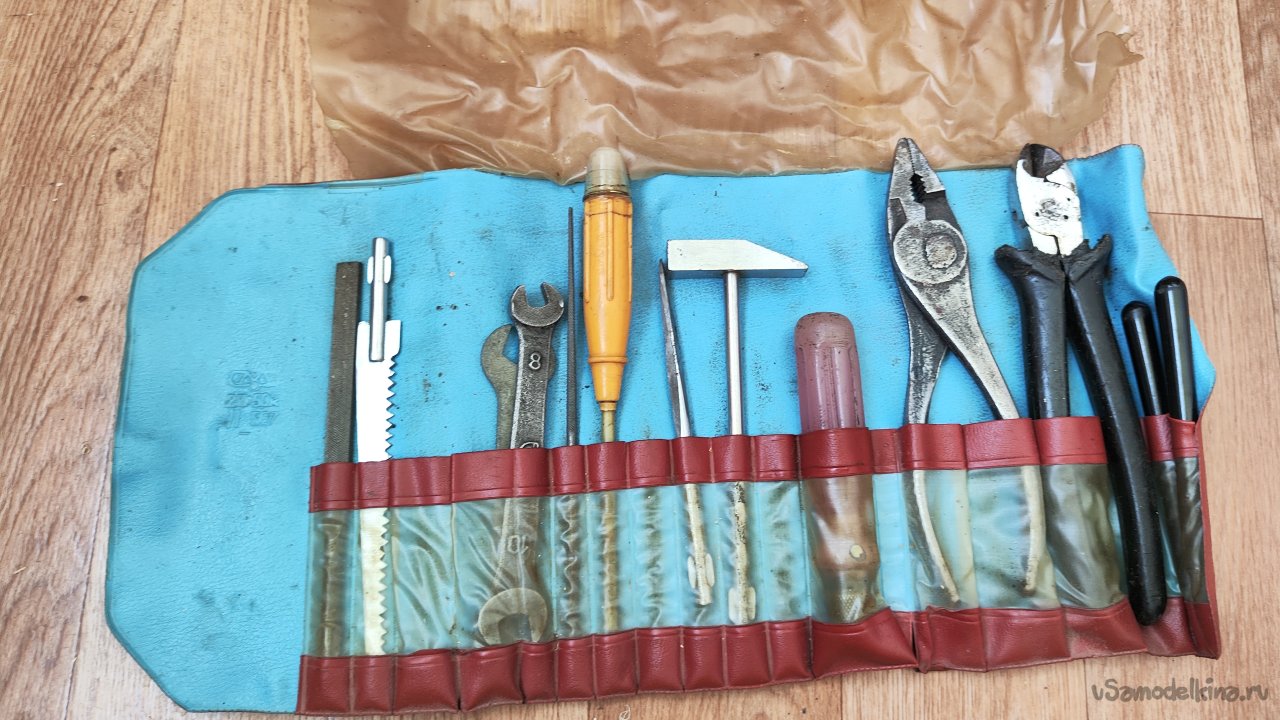

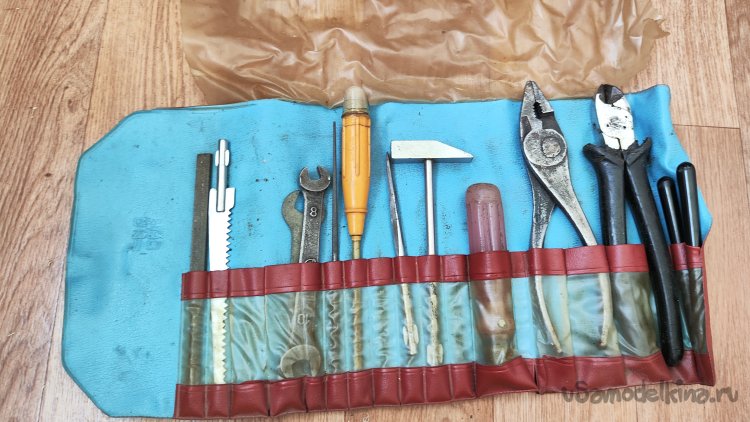

Вышло достаточно ровно. Теперь можно сделать отверстия под крепление стеклореза. Я еще не знаю, что куплю новый стеклорез и начал поиски старого. Когда-то в детстве и юношестве активно пользовался набором инструментов. Часть в нем от самого набора, часть добавил другого. Рожковые ключи, индикаторная отвертка и кусачки точно здесь не были. Здесь же хранился и один из имеющихся в хозяйстве стеклорезов, но сейчас его здесь нет.

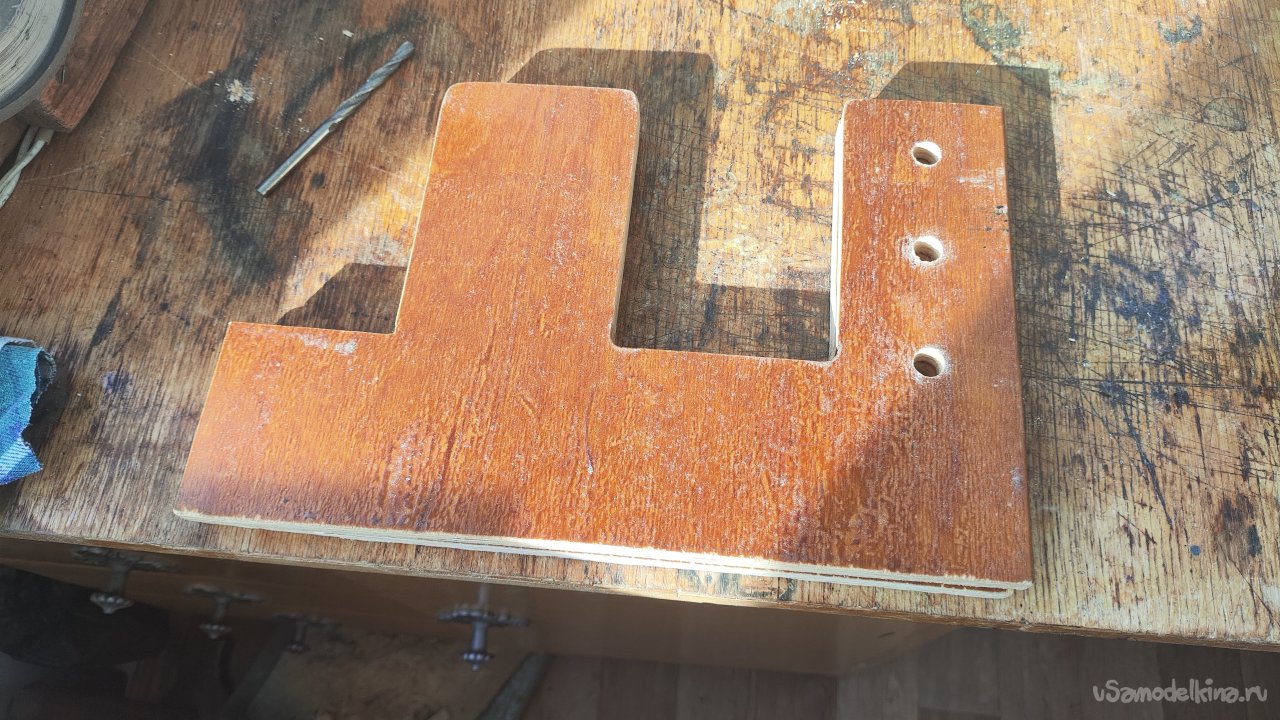

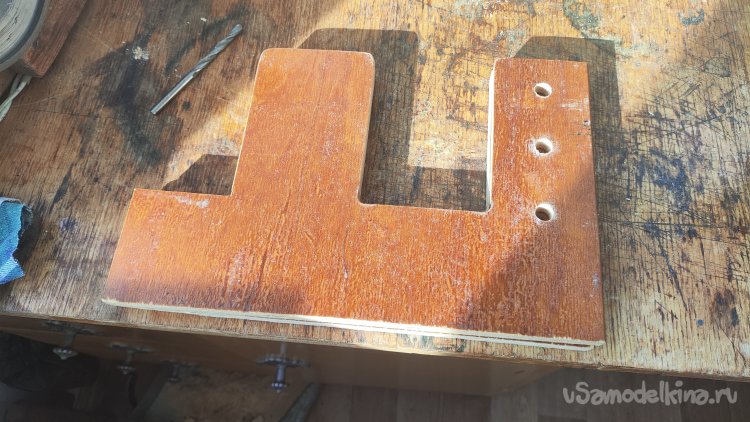

Поискал стеклорез еще и не нашел. Не беда, работ по бутылкорезу еще хватает. Сверлю еще пару отверстий под шпильку крепления рейки стеклореза, как это сделано в оригинальной конструкции.
Пришло время установки реек. Крепятся в оригинальной конструкции они по одному саморезу с каждой стороны, а для исключения прокручивания автор использует гвозди. Я же хочу закрепить рейки по два самореза с каждой стороны, а дно вообще не устанавливать, пока не вижу в нем надобности.

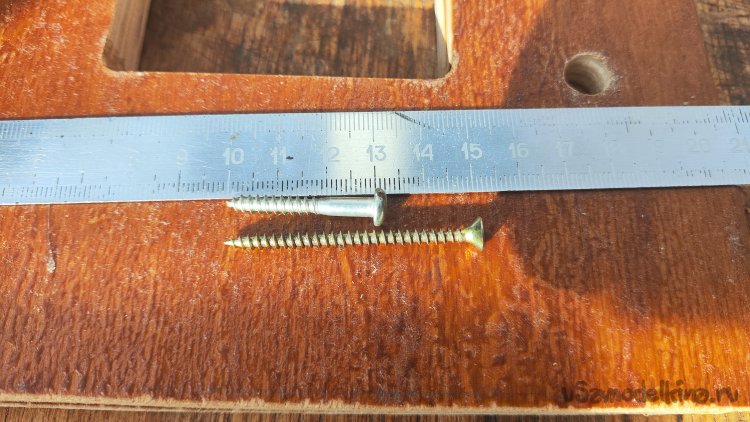

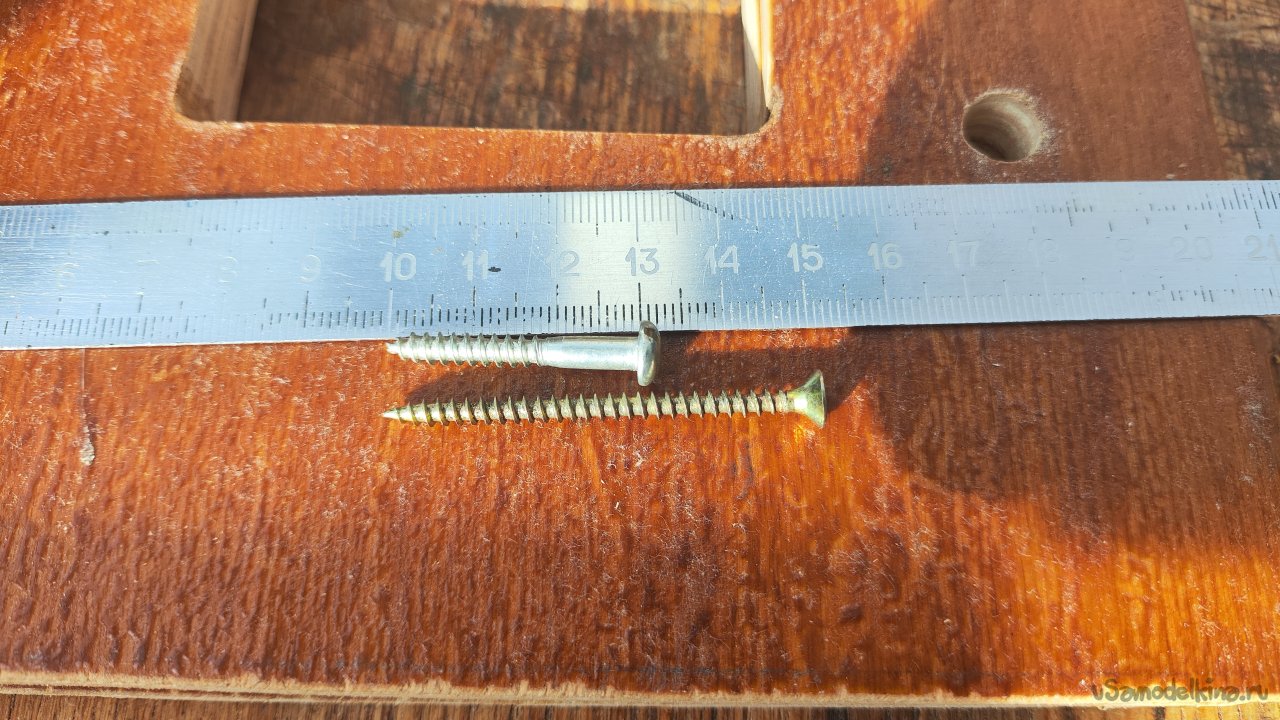

Первыми нашел саморезы с полукруглыми шляпками, но они мне показались короткими. Поэтому было принято решение скрепить все другими саморезами. Их длины 50 мм вполне будет хватать для надежности конструкции.

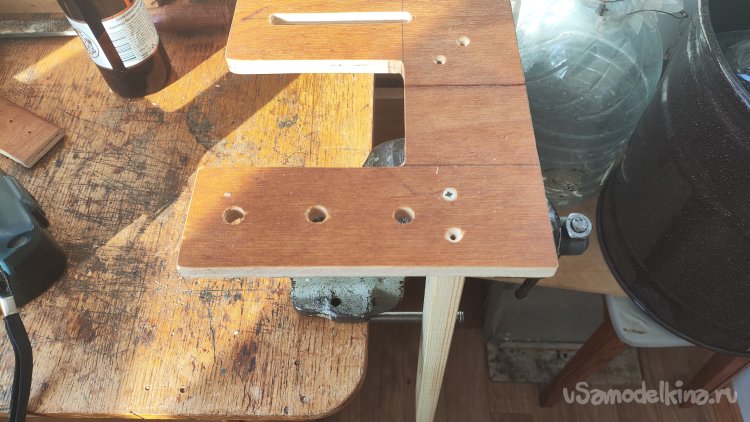

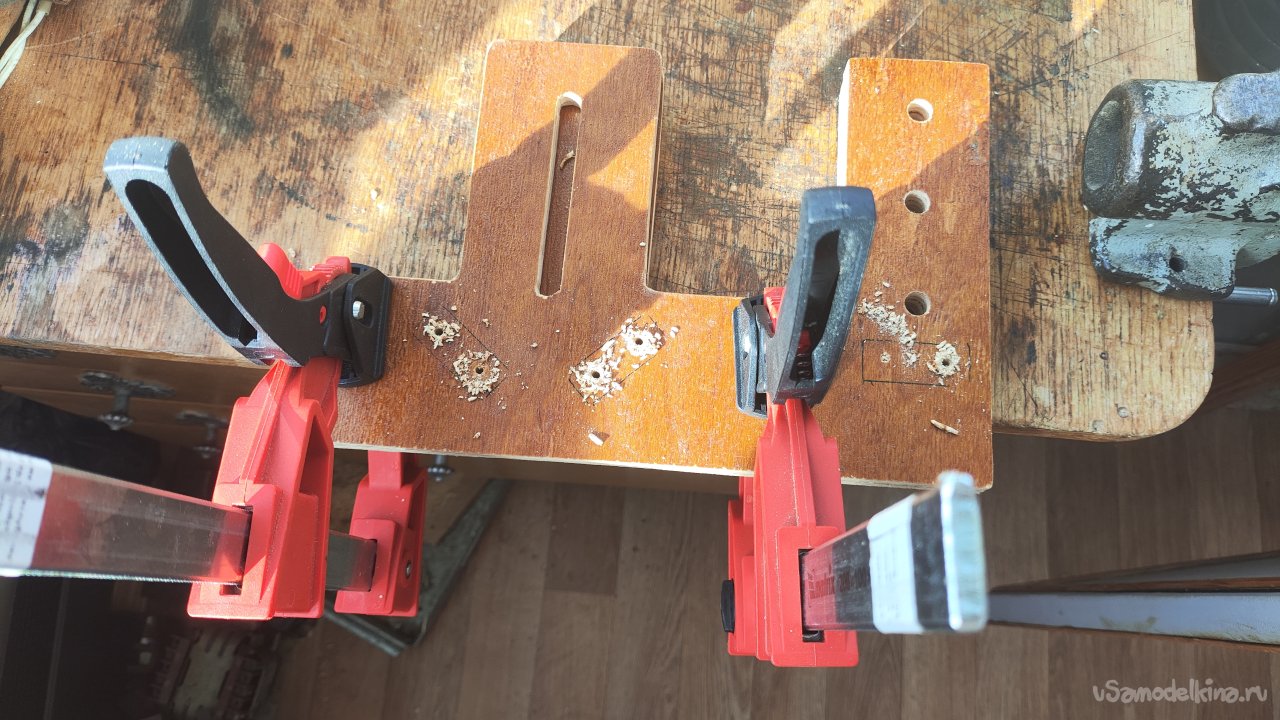

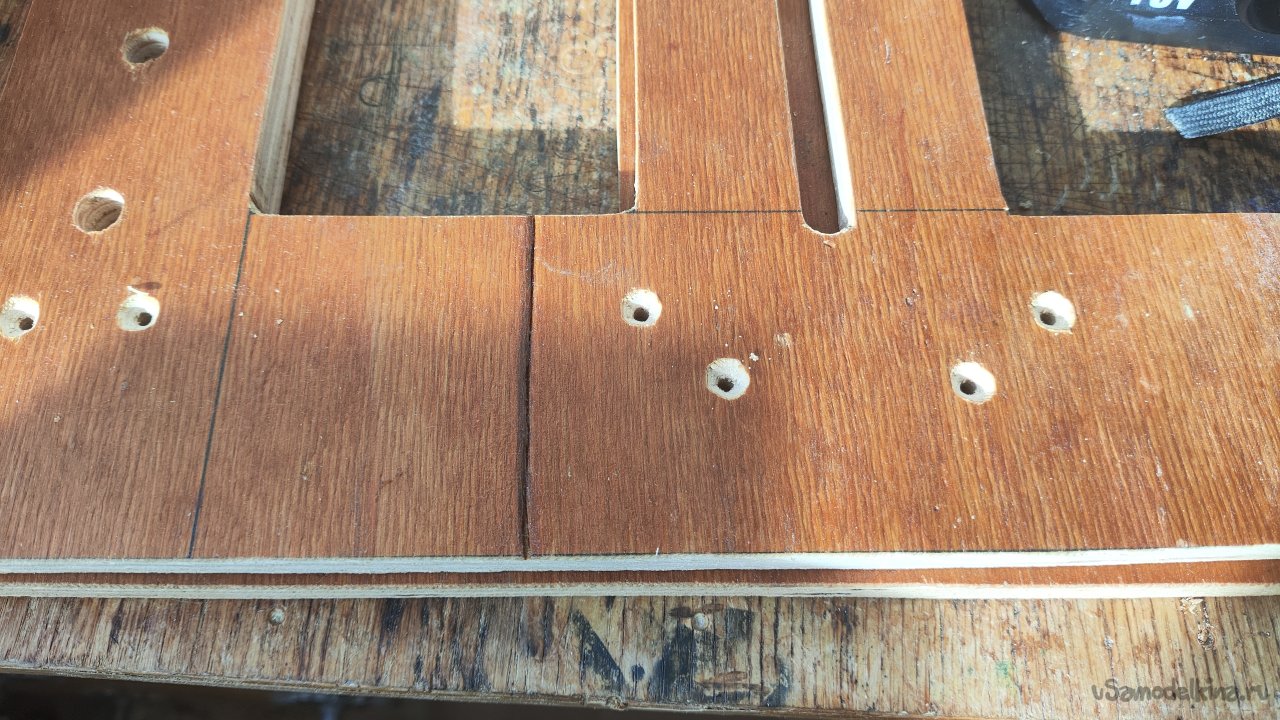

Размечаю положение брусков на боковинах и сверлю отверстия сразу в двух заготовках.

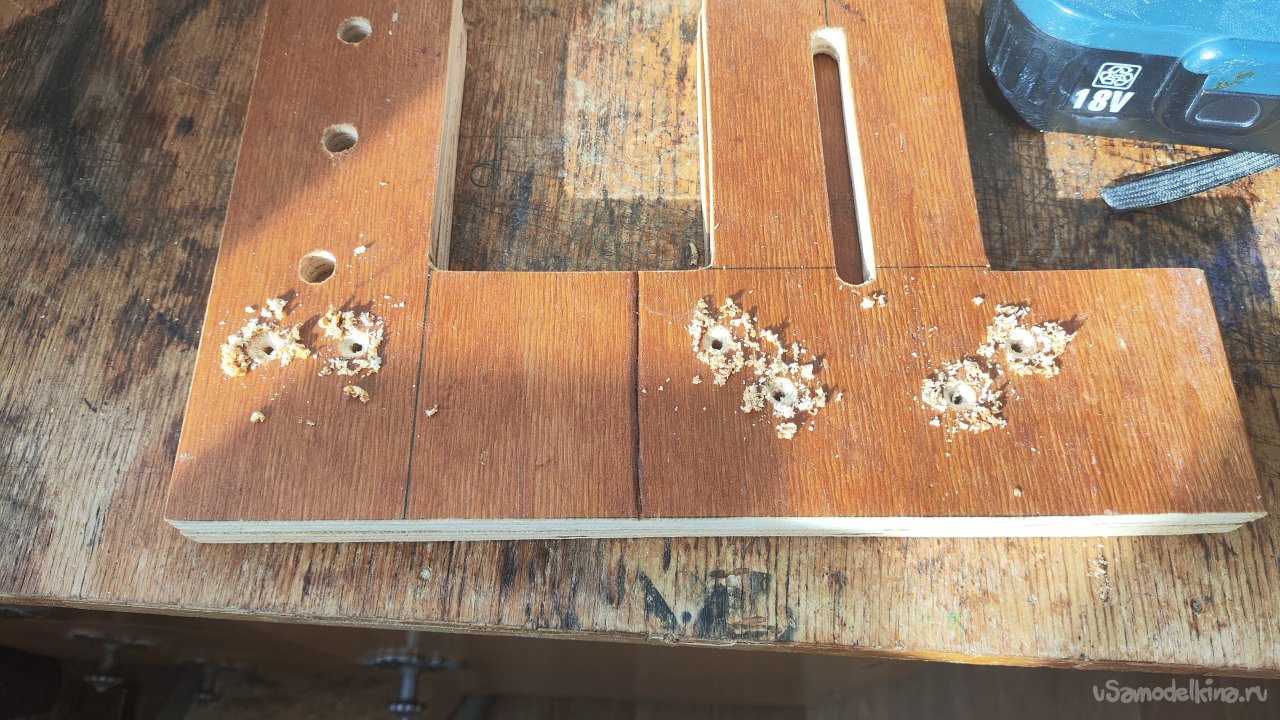

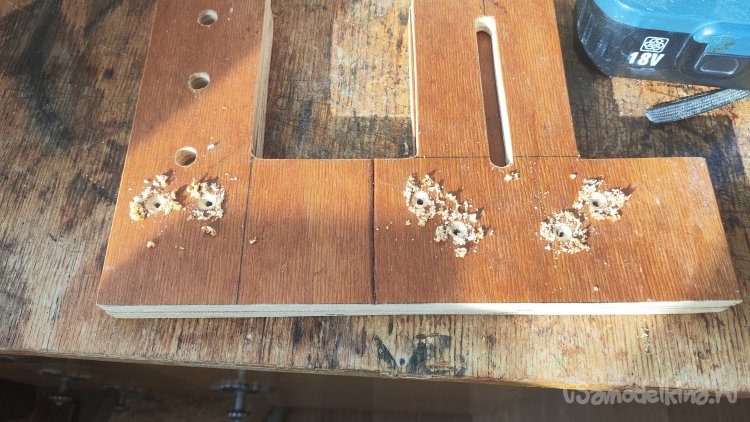

Зенкую отверстия под шляпки саморезов.
Получилось достаточно аккуратно.

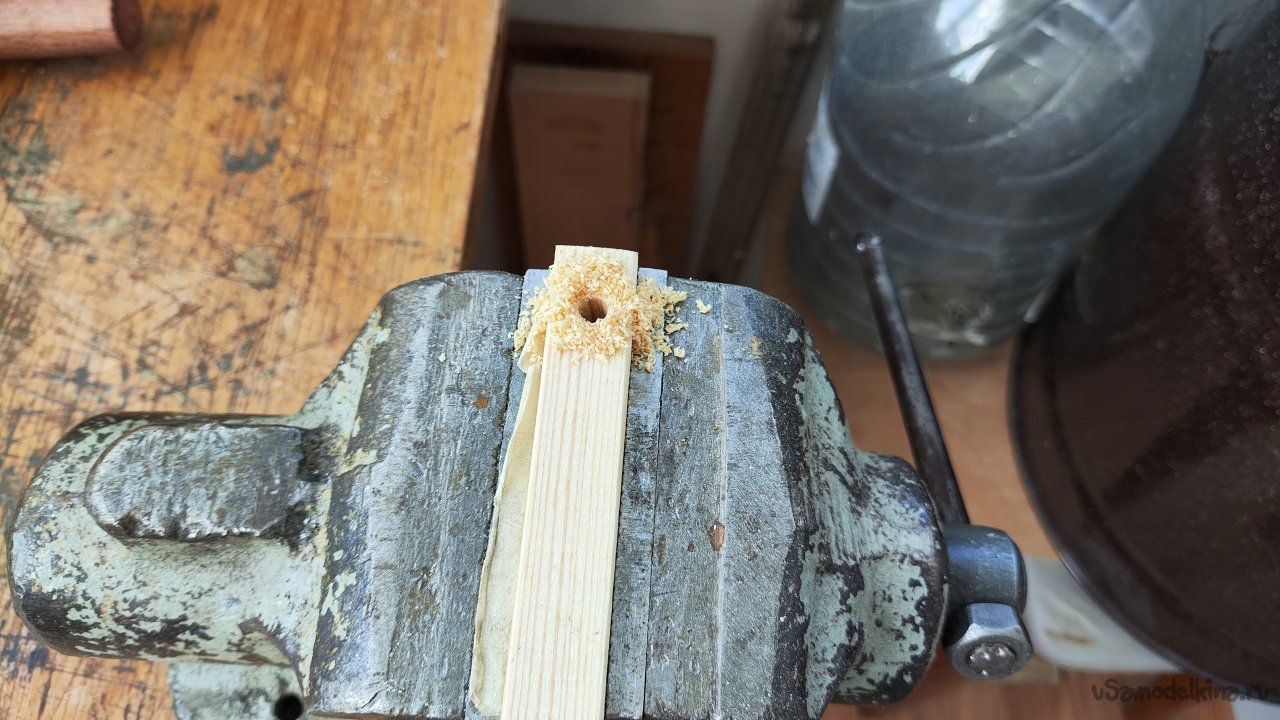

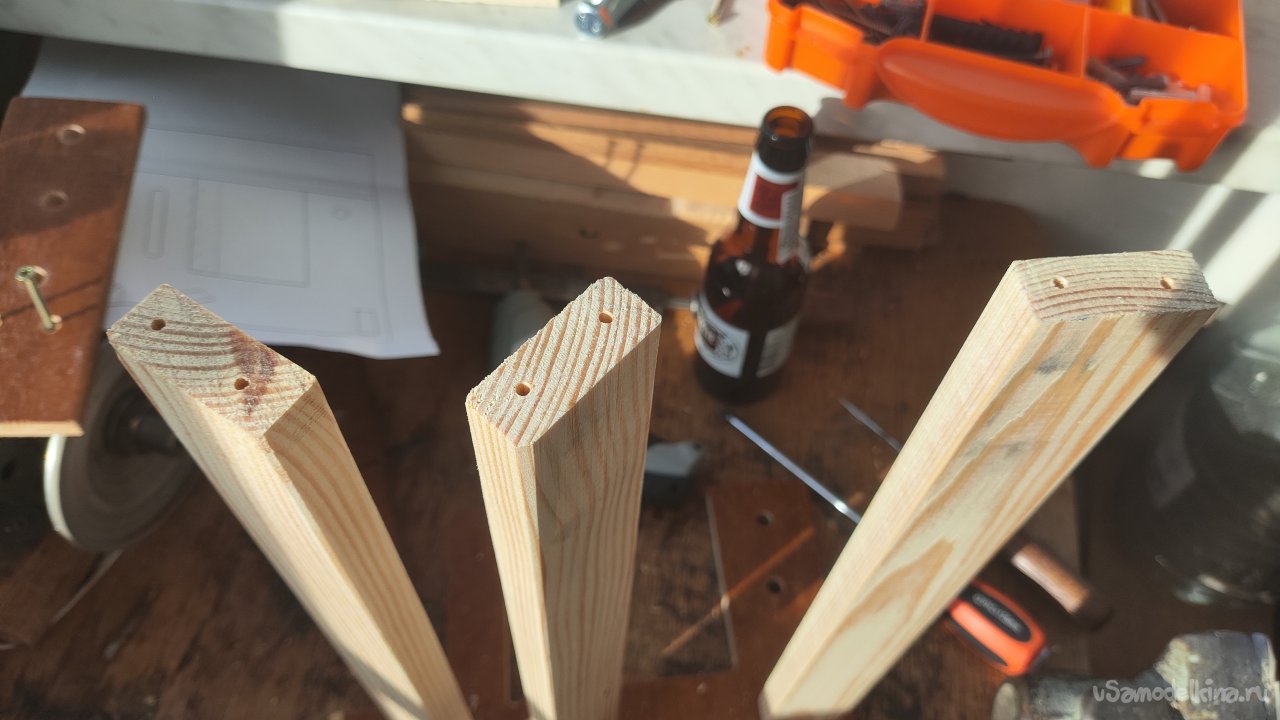

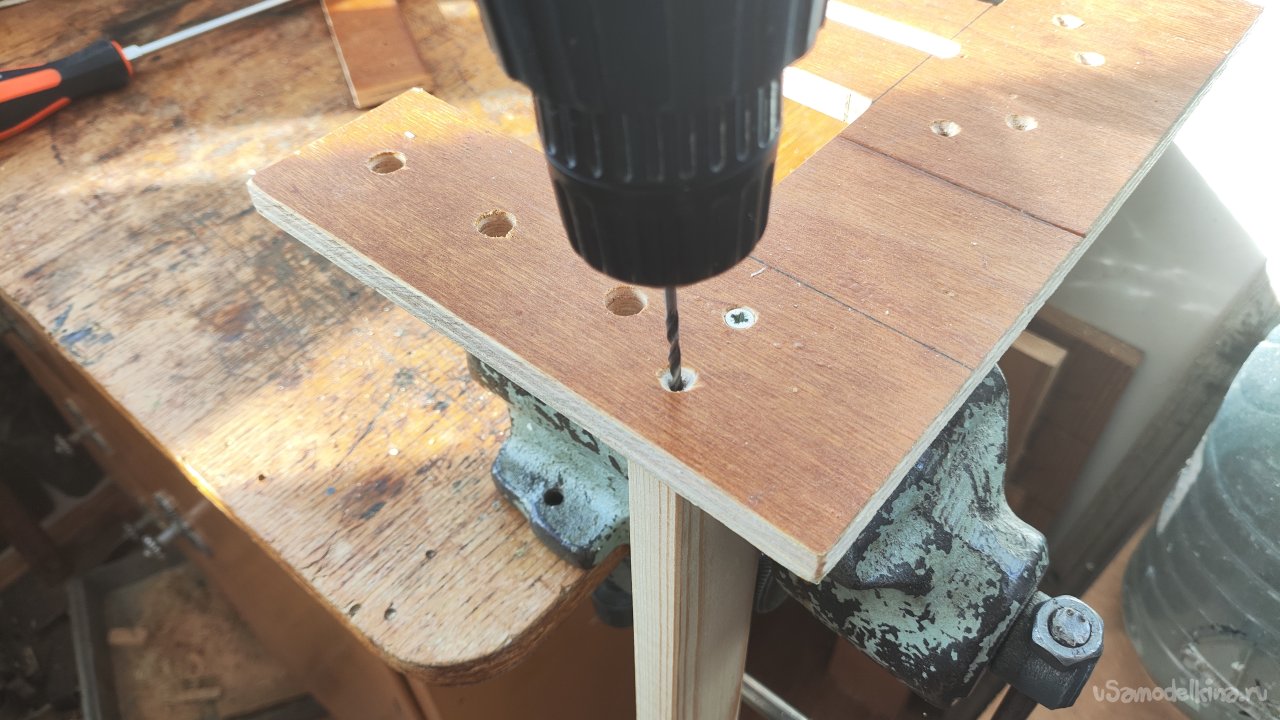

Зажал первую рейку в тиски, совместил разметку на боковине с рейкой, наметил отверстие шилом и просверлил сверлом, чтобы при закручивании самореза рейка не треснула.
Повторяю действия для остальных реек.
Со второй стороны процесс был сложнее. Рейки не идеально ровные и нет разметки на второй боковине, поэтому старался по двум осям выставить рейку, намечал шилом отверстие, убеждался, что оно в нужном месте, а потом просверлил отверстия в рейках под саморезы.

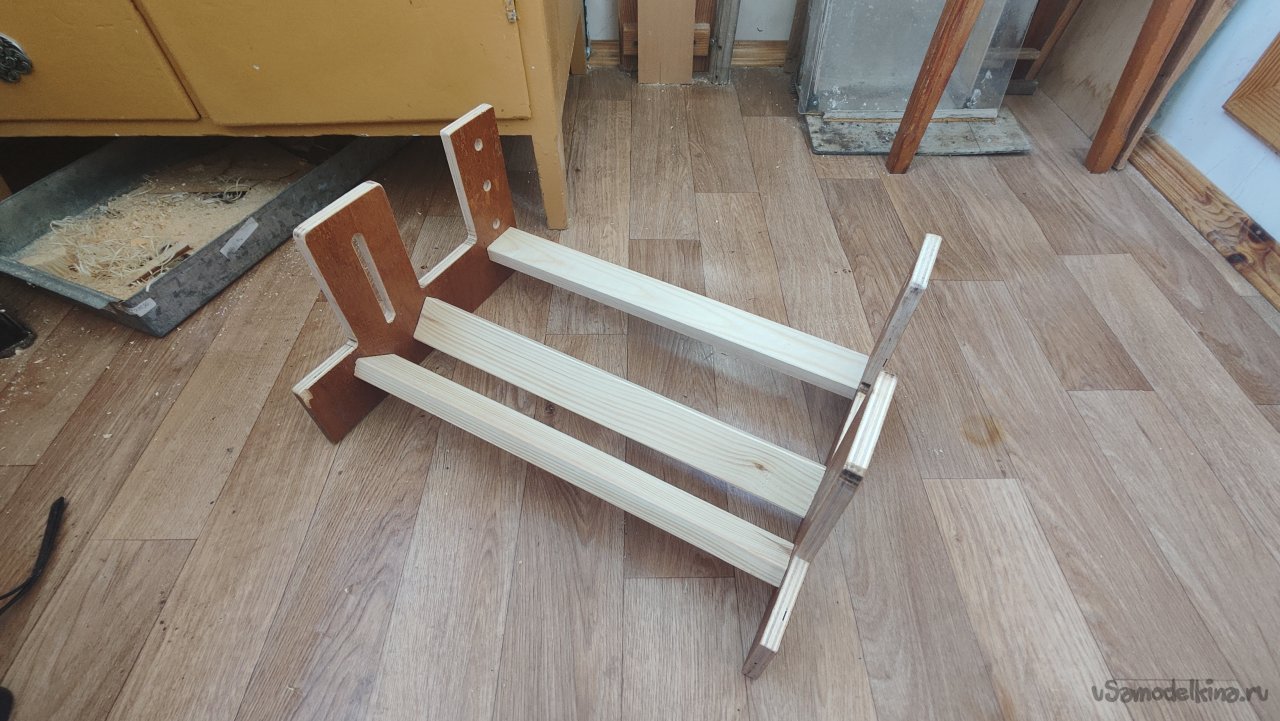

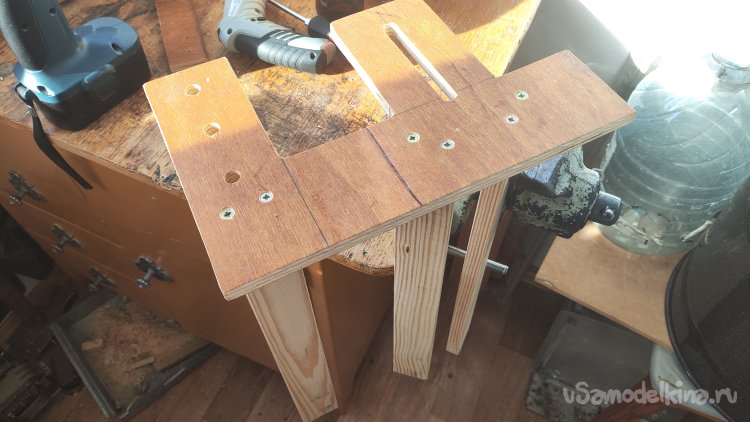

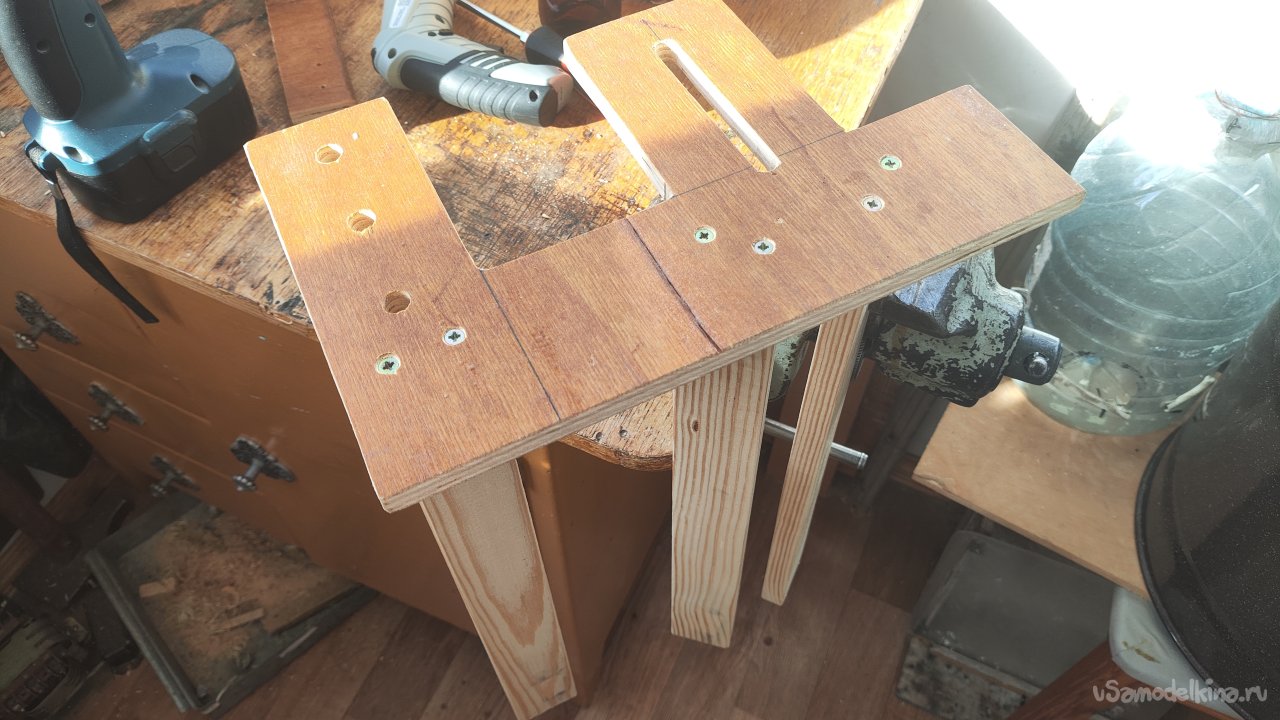

Основание бутылкореза собрано. Пришлось при закручивании саморезов второй стороны немного подкручивать боковину, чтобы устранить пропеллер реек.

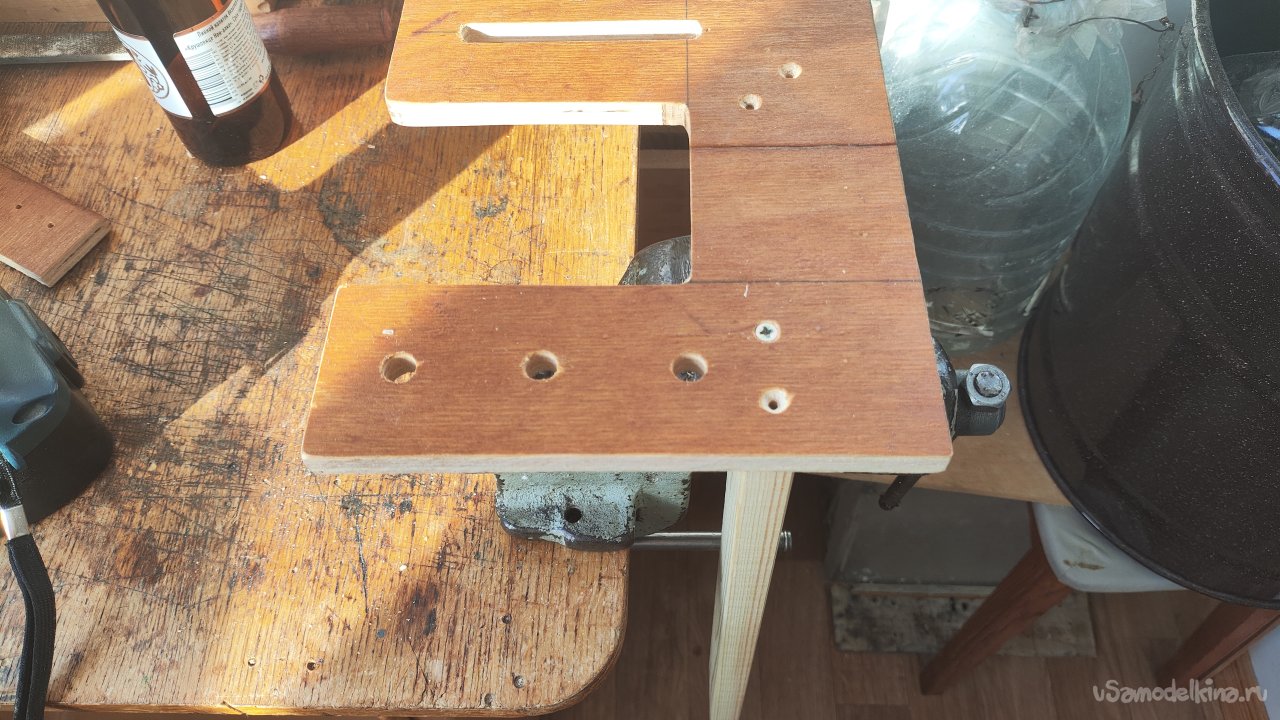

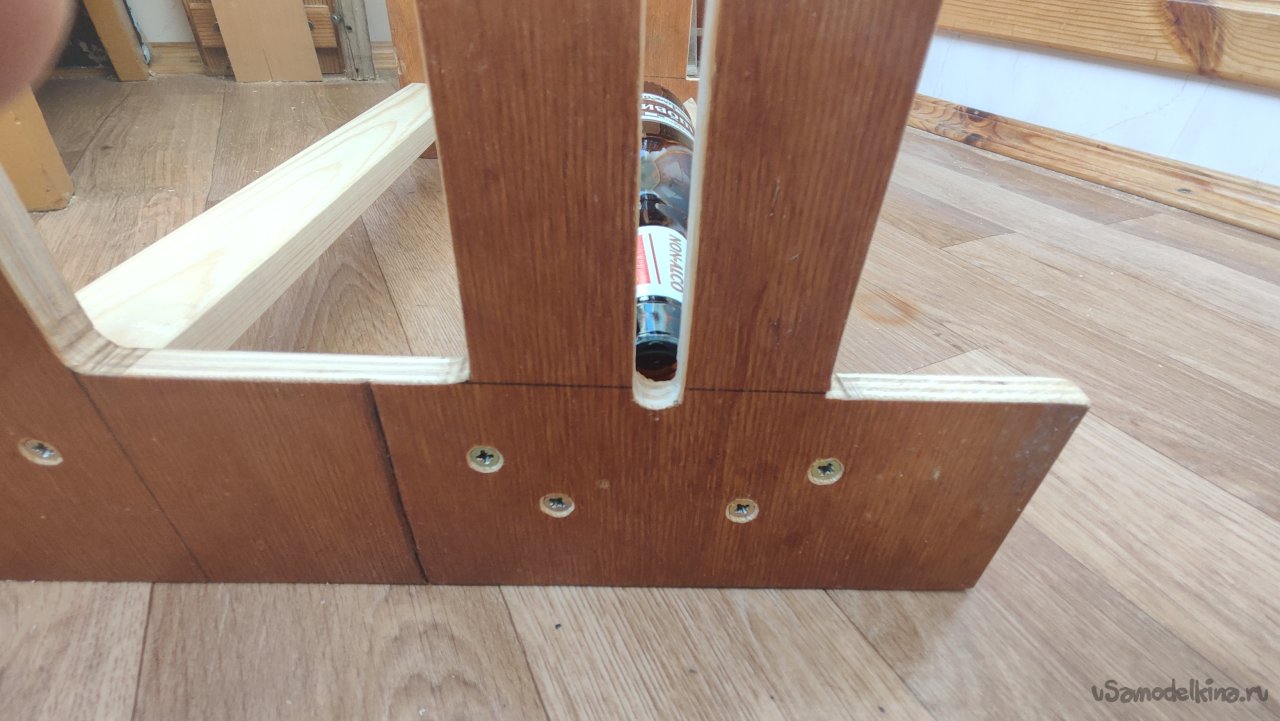

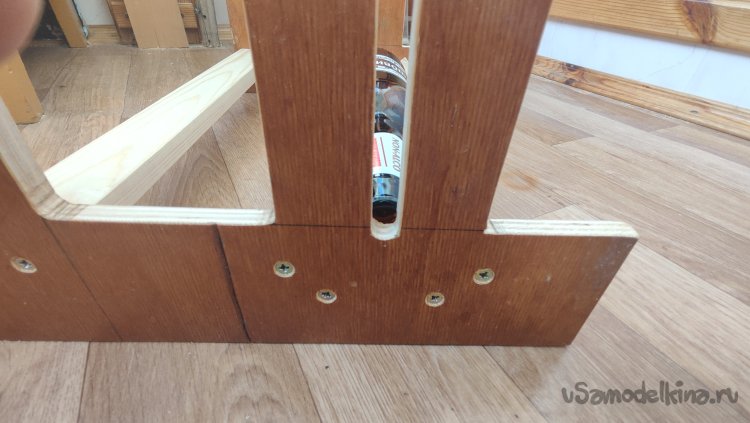

Примеряю самую маленькую по диаметру бутылку 0,33 л. Наверно, по-хорошему, паз надо было делать чуть ниже.

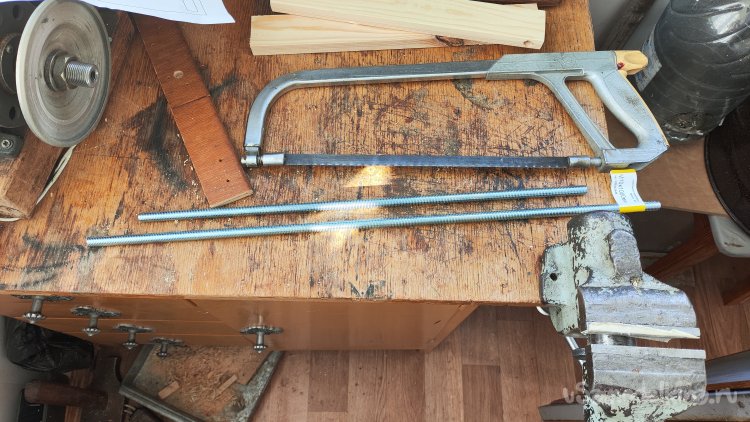

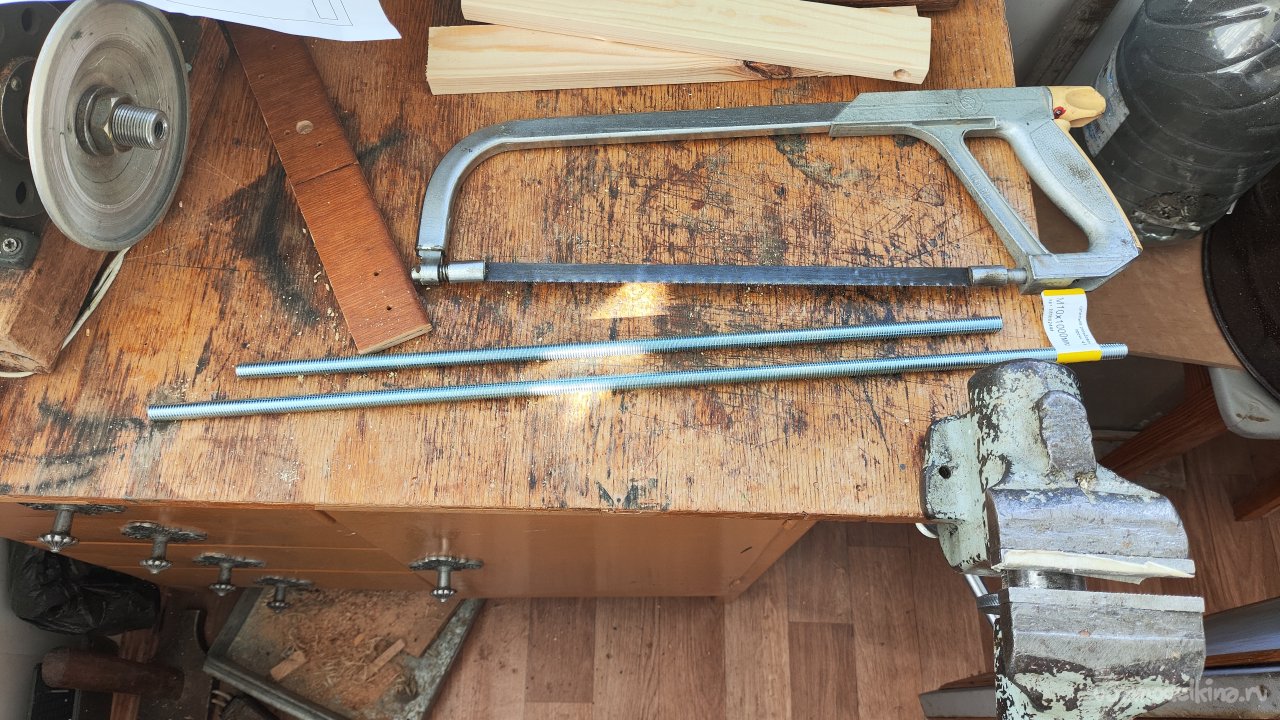

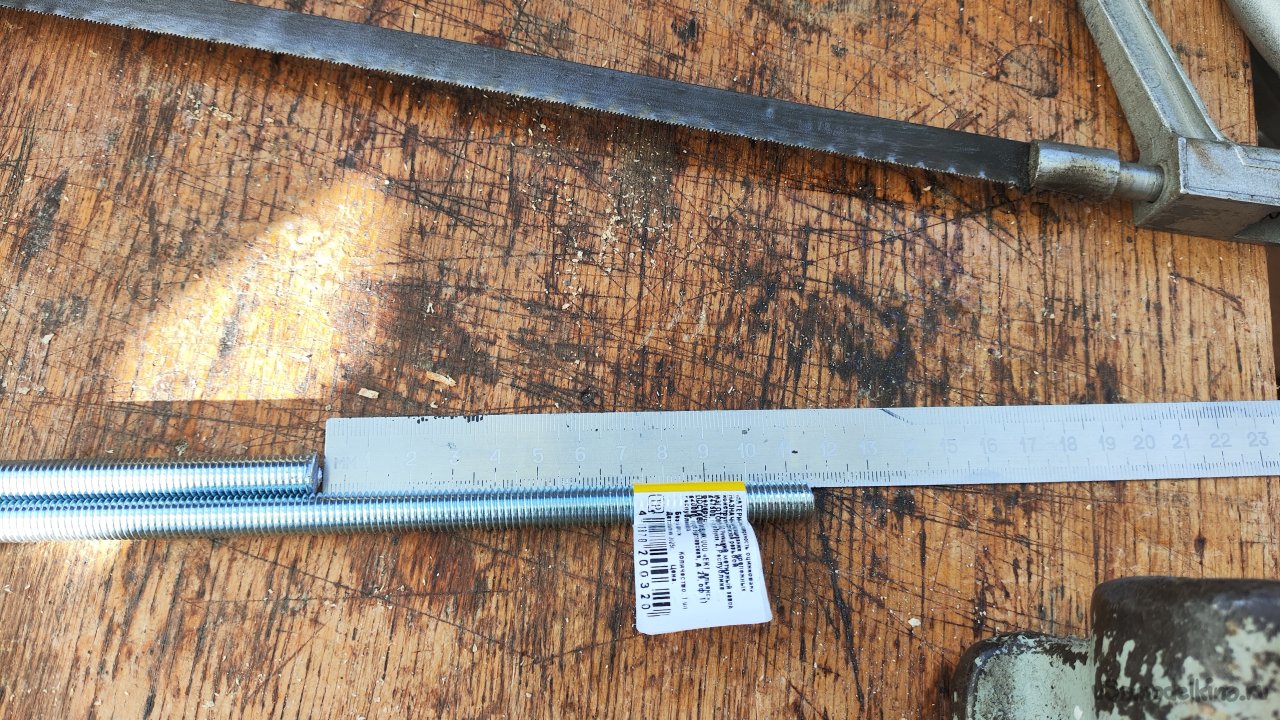

Примеряю необходимую длину шпильки для крепления рейки стеклореза и отрезаю нужную длину.
Оставшаяся часть шпильки на 115 мм длиннее, хватит при надобности на еще один бутылкорез.

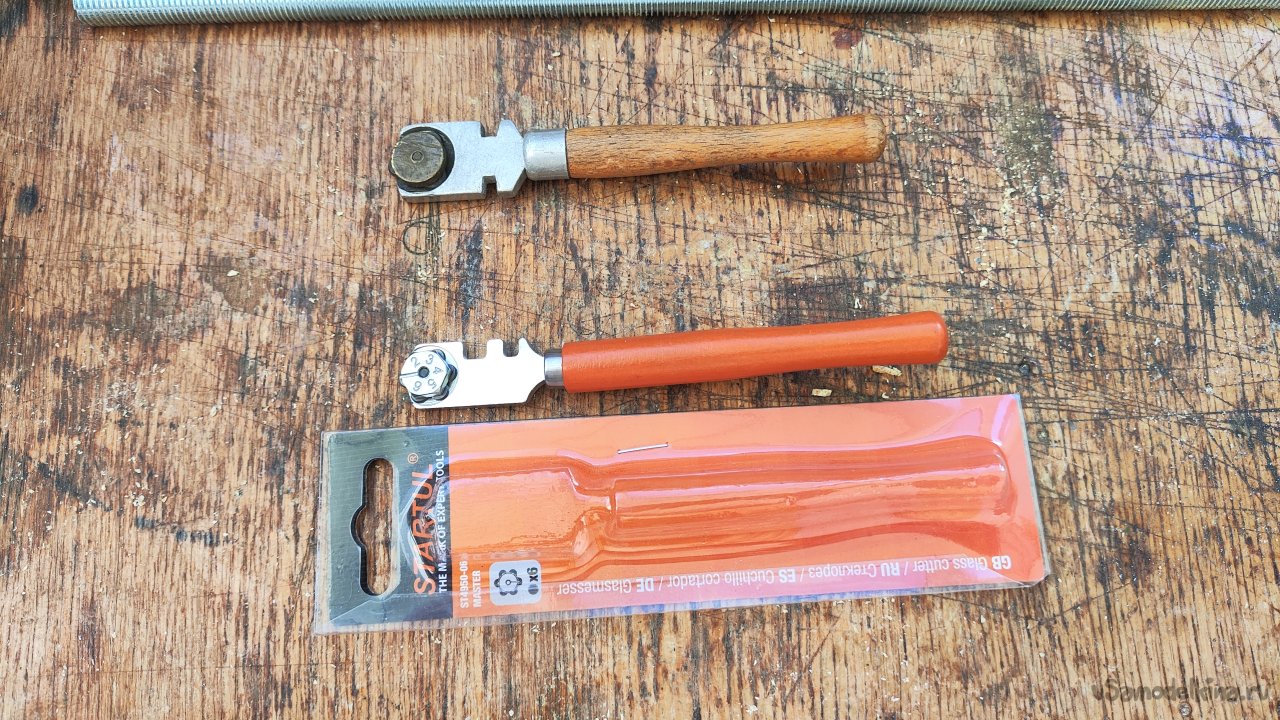

А это старый и новый стеклорезы. Можно было новый стеклорез и не покупать, но пришла мысль о возможности замены стеклореза. Вдруг новые стеклорезы сильно отличаются по диаметру, тогда придется делать новый держатель. Поэтому пускай сразу будет новый стеклорез.

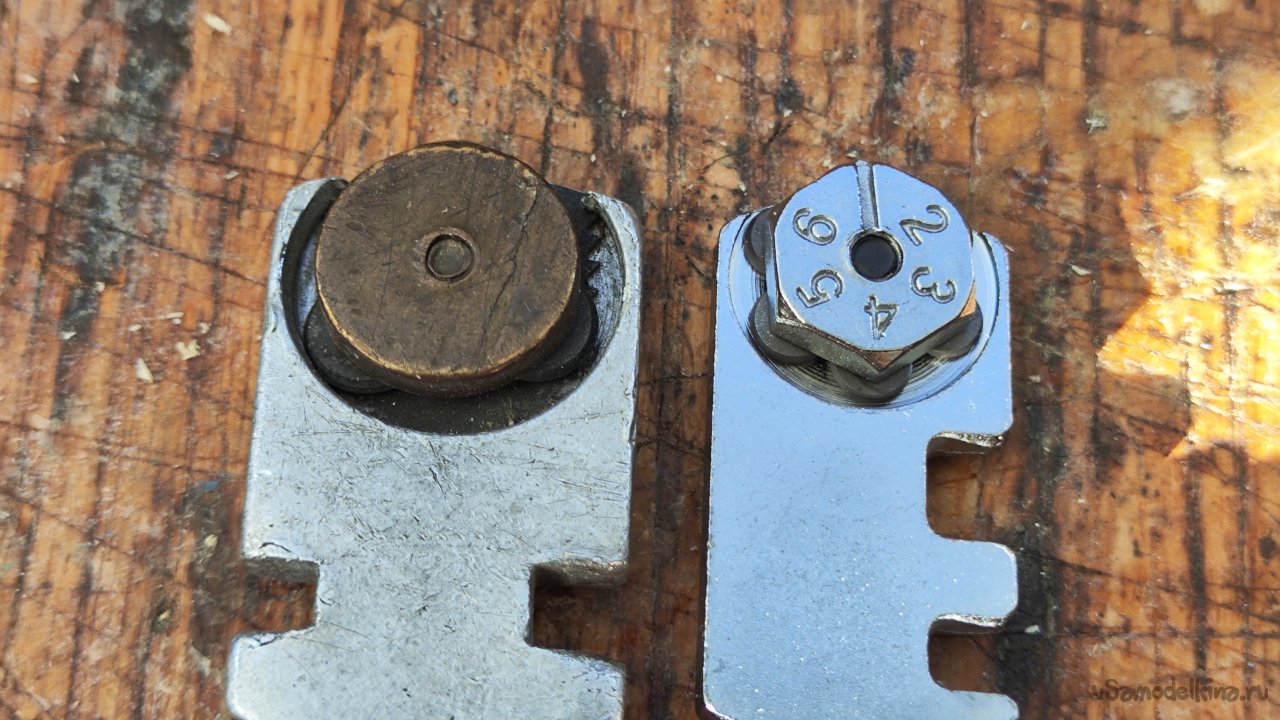

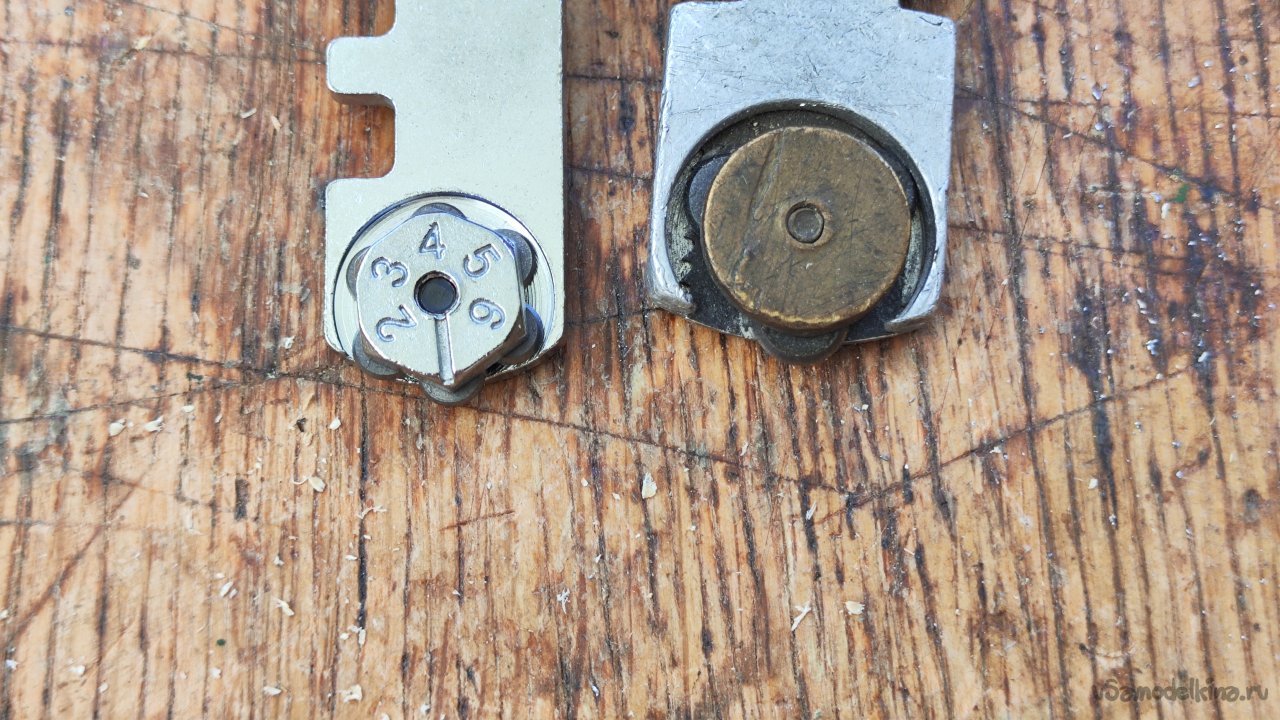

В отличие от старого у нового в два раза больше резцов, но они меньшего диаметра.

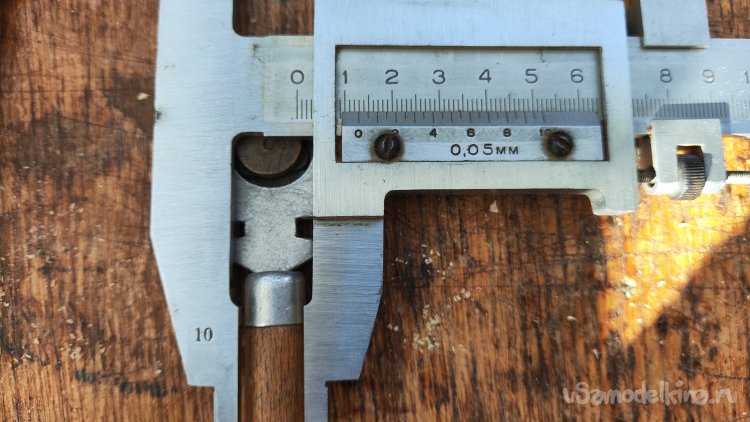

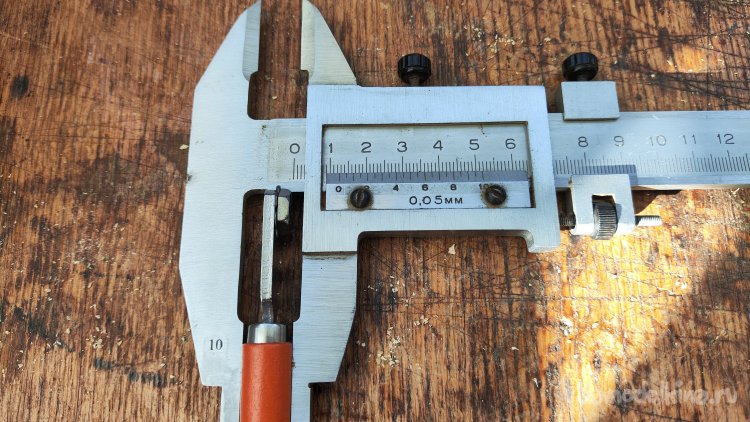

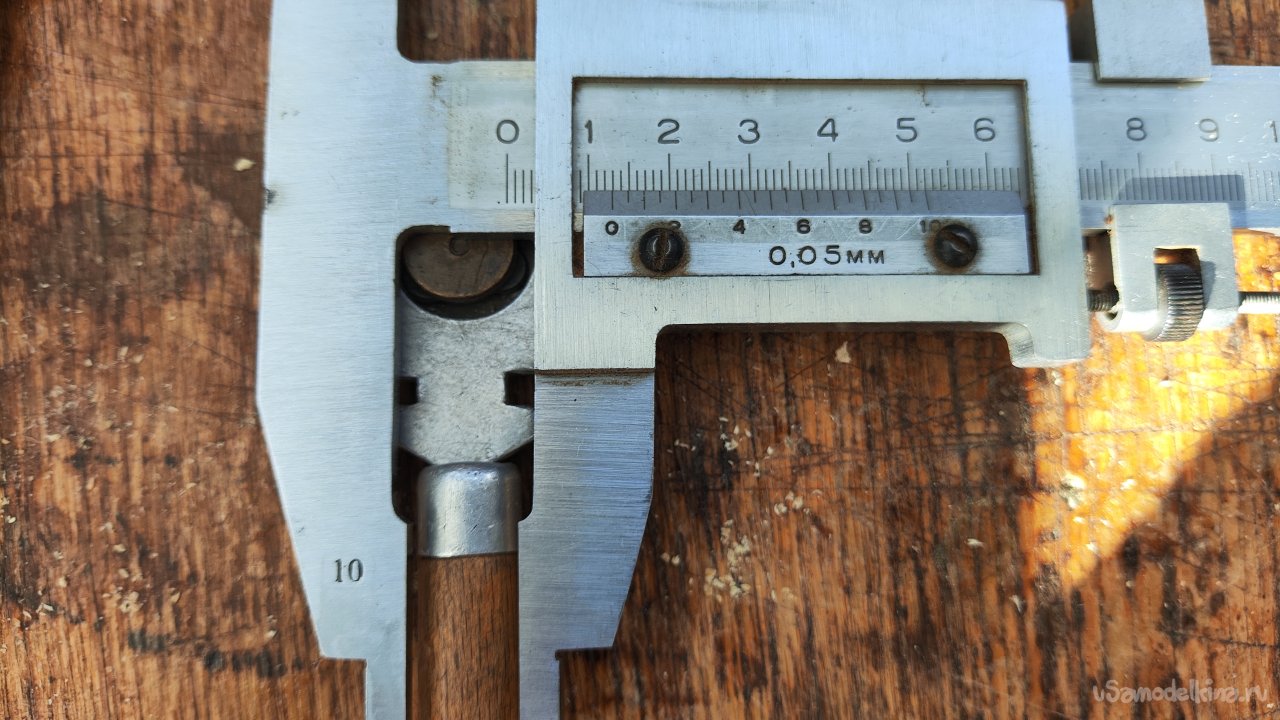

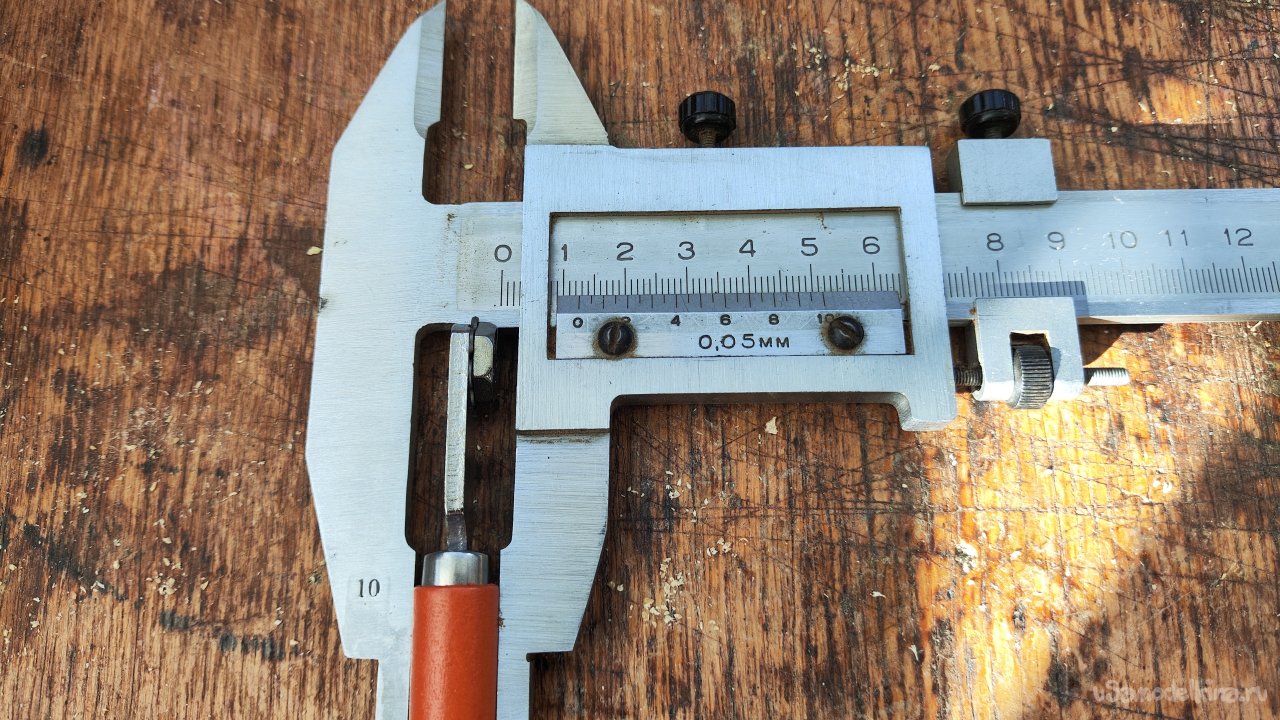

Диаметр ручки у нового 12,5 мм, а у старого 13,0 мм. Так что при установке нового рейку пришлось бы сильнее сжимать, но это не существенно. У других моделей стеклорезов ручка тоньше, ее пришлось бы чем-нибудь обматывать при замене стеклореза.

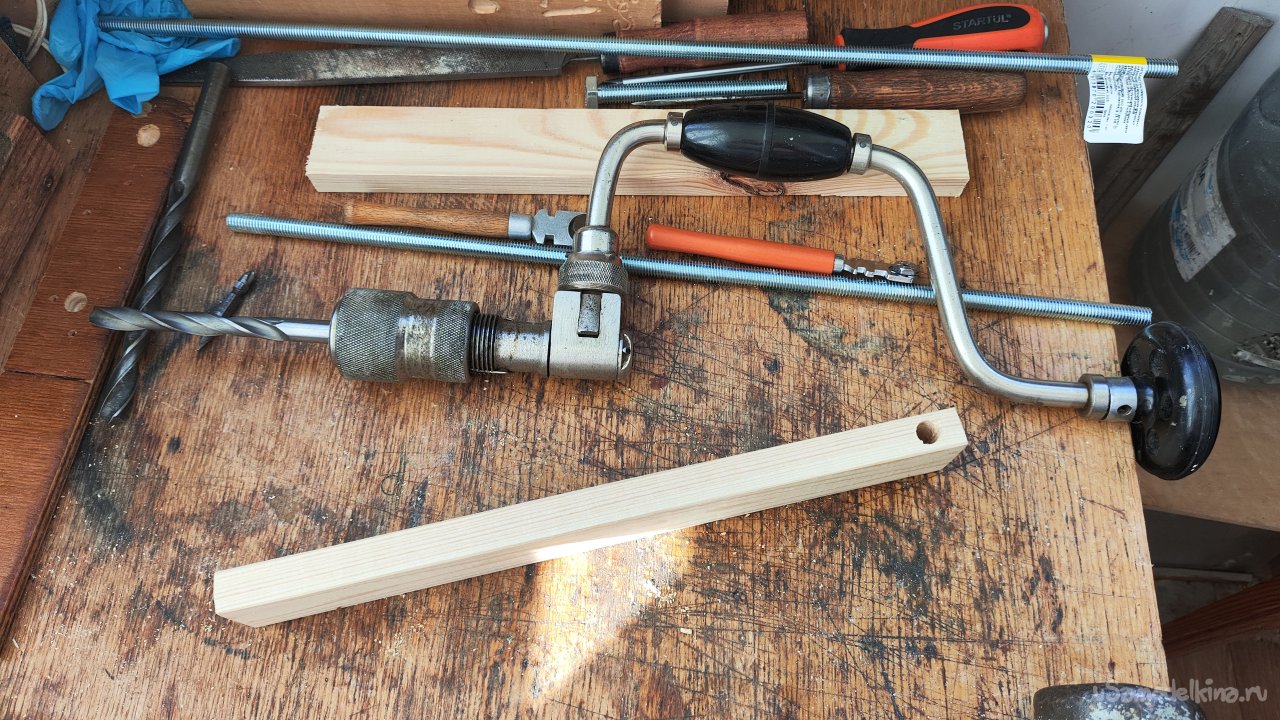

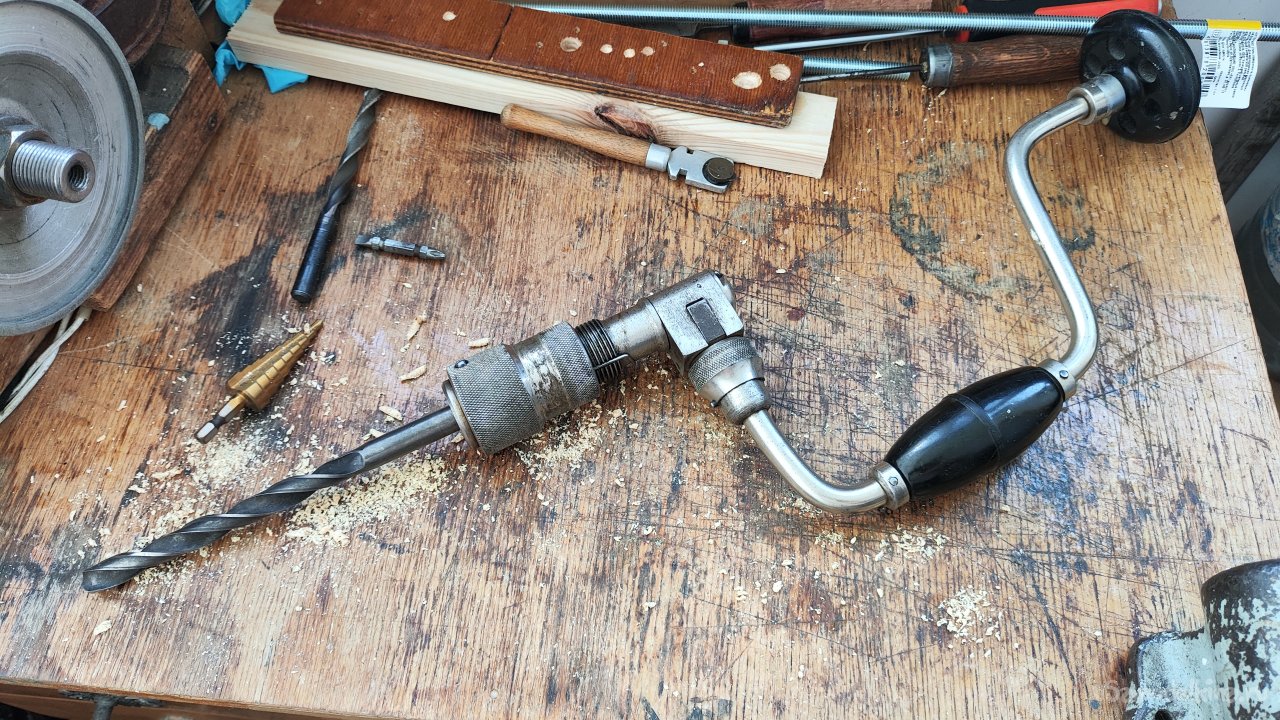

Для сверления больших отверстий понадобится коловорот, так как шуруповерт позволяет пользоваться сверлами только до 10 мм, даже имеющееся сверло 10,7 мм уже не лезет.

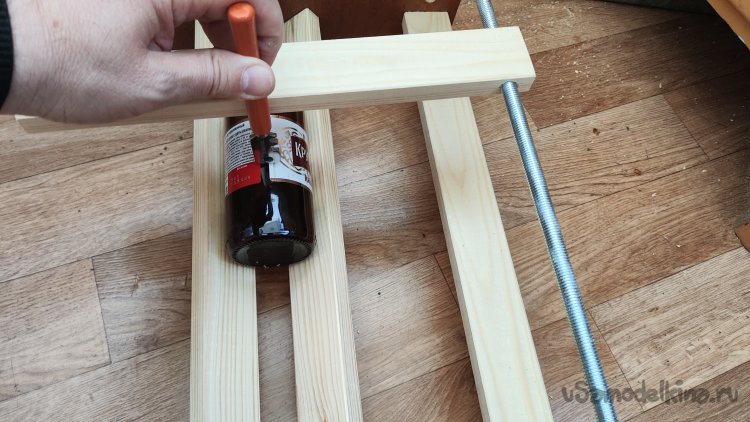

Примеряю место отверстия под стеклорез.

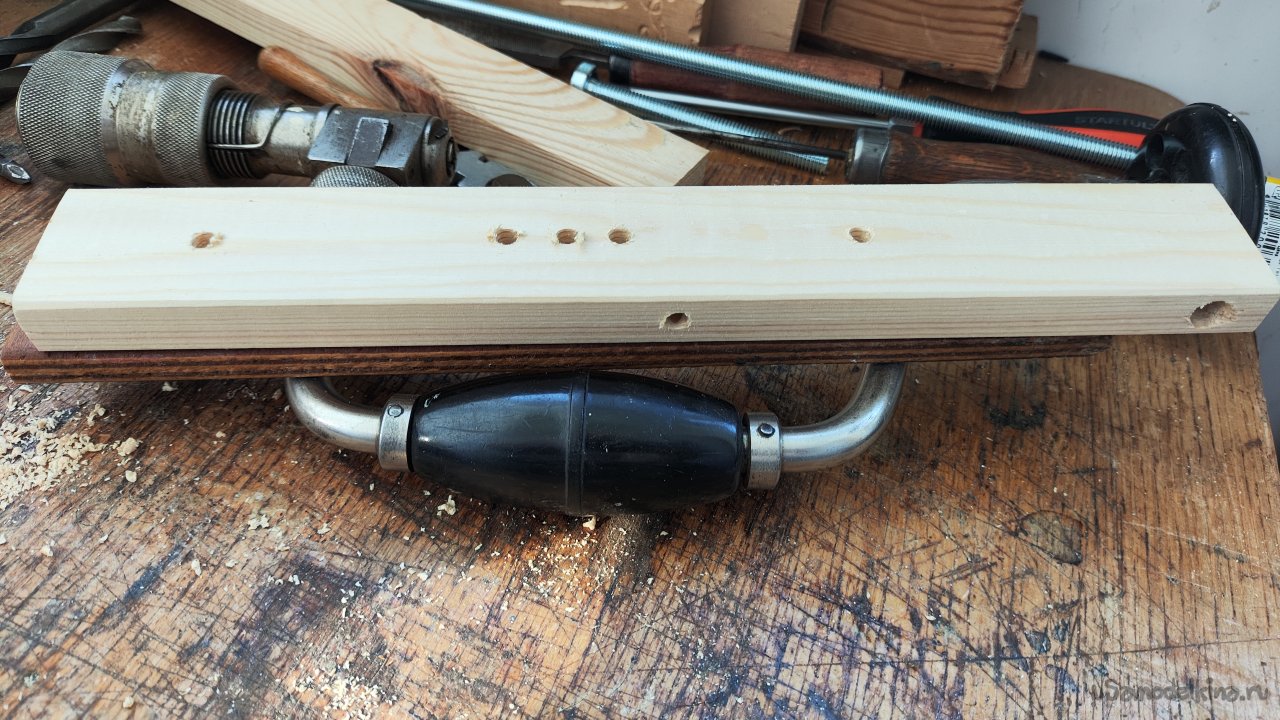

Тонким сверлом сверлю отверстия под стеклорез, пару отверстий от него по бокам и еще пару дальше, под пропил. И еще одно отверстие сбоку под зажимной болт.

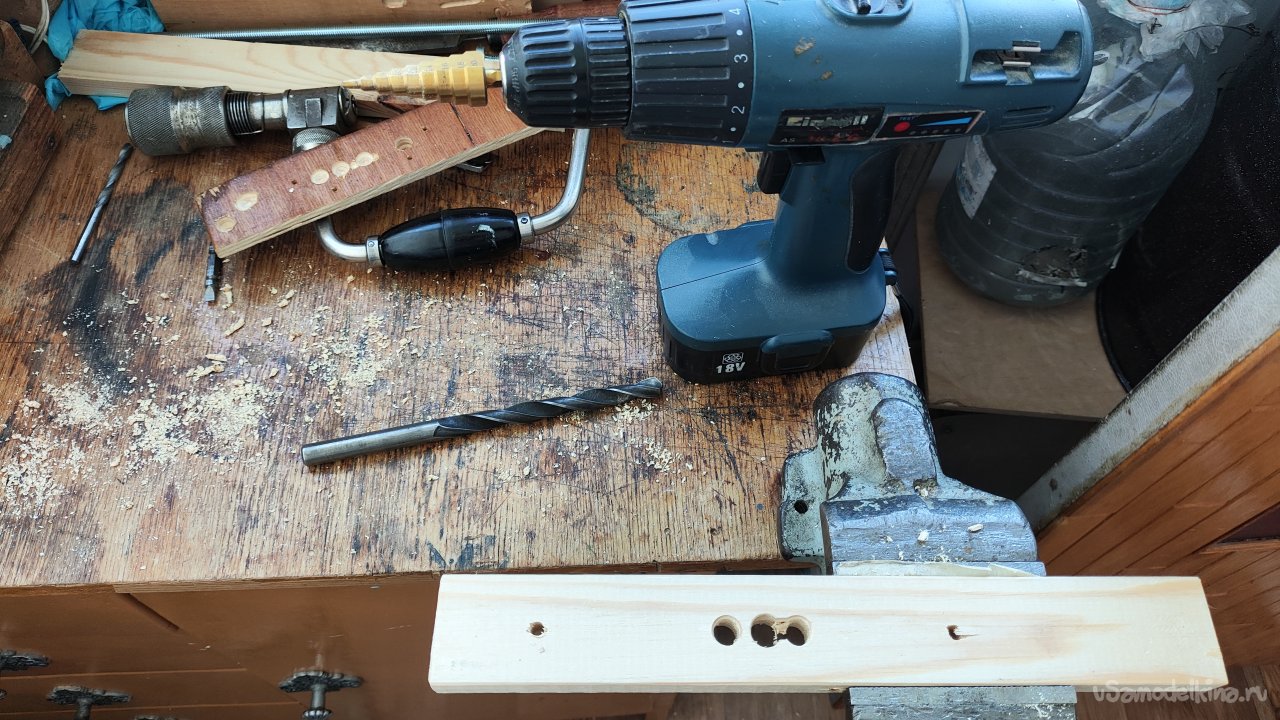

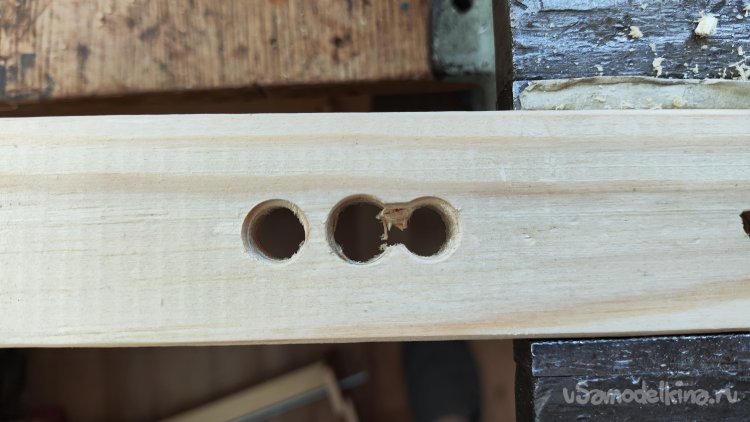

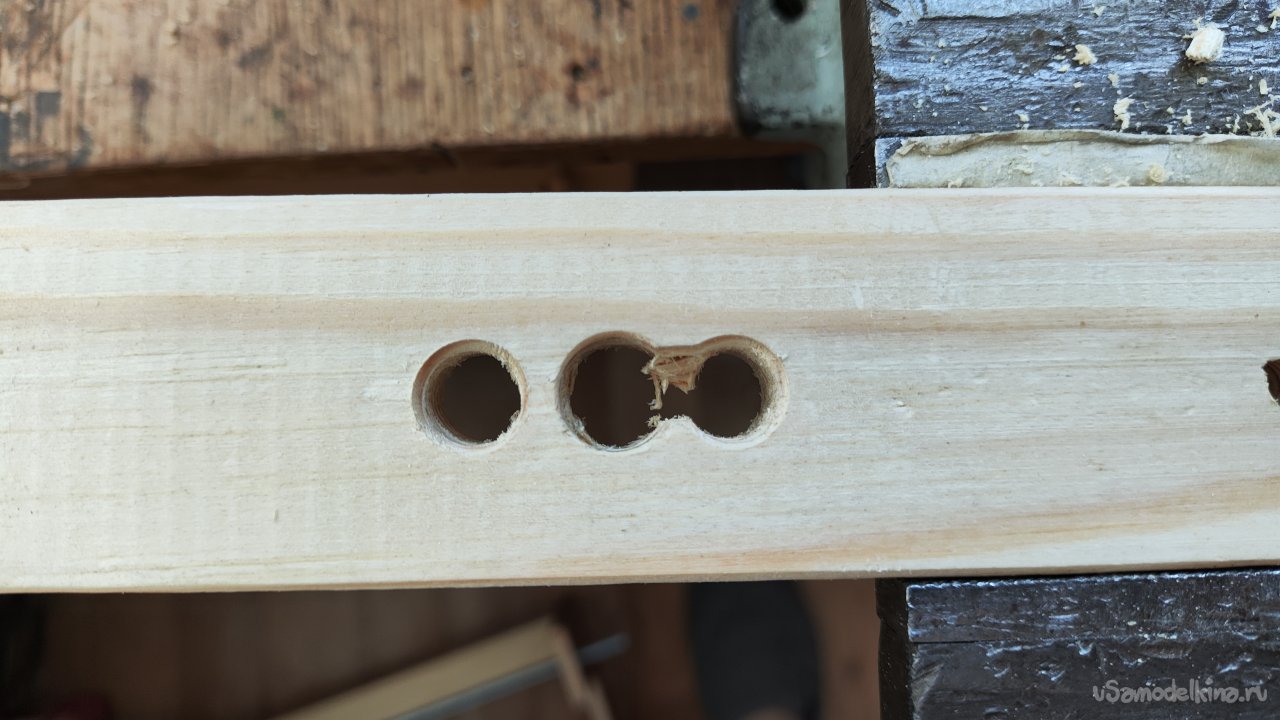

Отверстия под стеклорез находятся слишком близко, особенно правое отверстие. При рассверливании отверстий до 10 мм произошел скол, поэтому, отверстие под стеклорез 12 мм я рассверлил только среднее. Конусным сверлом снял фаску.

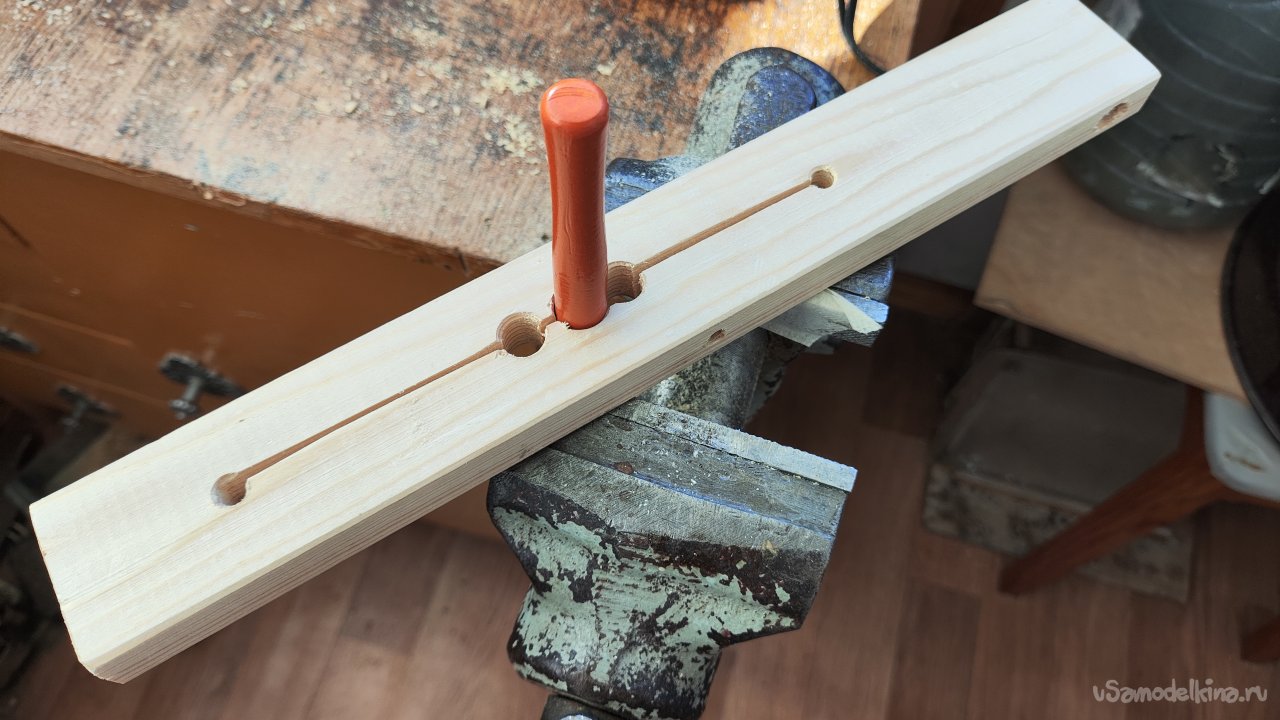

Лобзиком сделал пропил. Пробую ставить стеклорез. Как-то забыл, что стеклорез в диаметре не 12 мм, а 12,5 мм. Пришлось отверстие немного доработать напильником. Стеклорез вставился туго, поэтому отсутствие нужного по длине болта для зажима стеклореза пока не проблема.
Можно приступать к окончательной сборке. В наличии необходимое количество метизов. Осталось придумать, что и куда поставить.

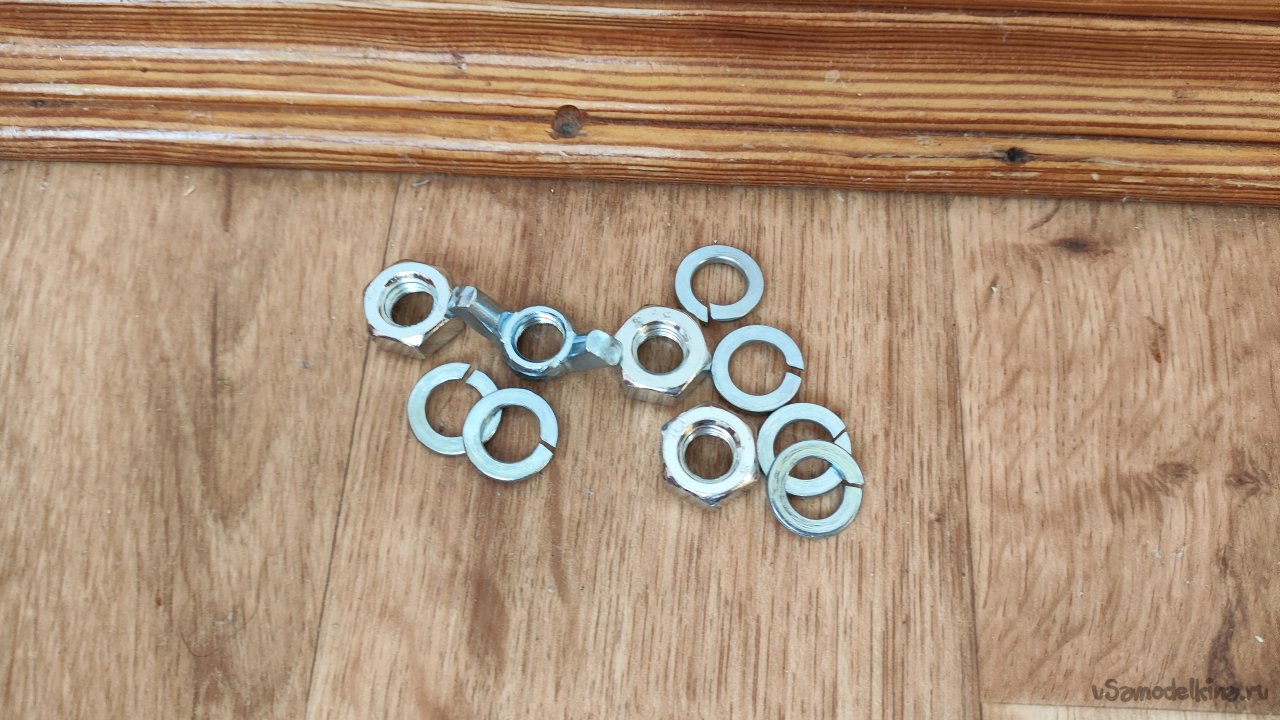

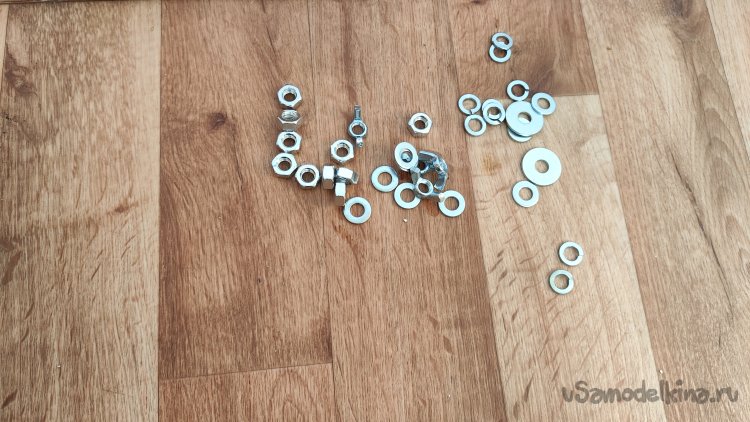

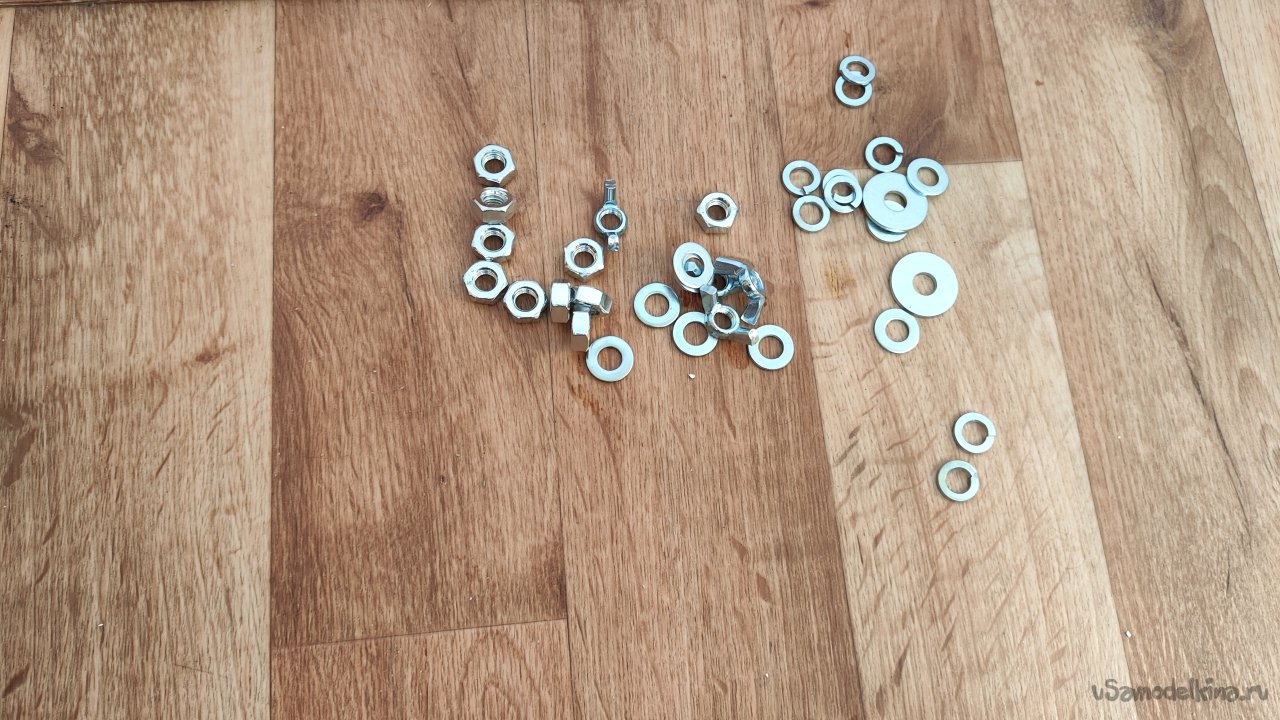

В результате в остатке такое количество метизов.

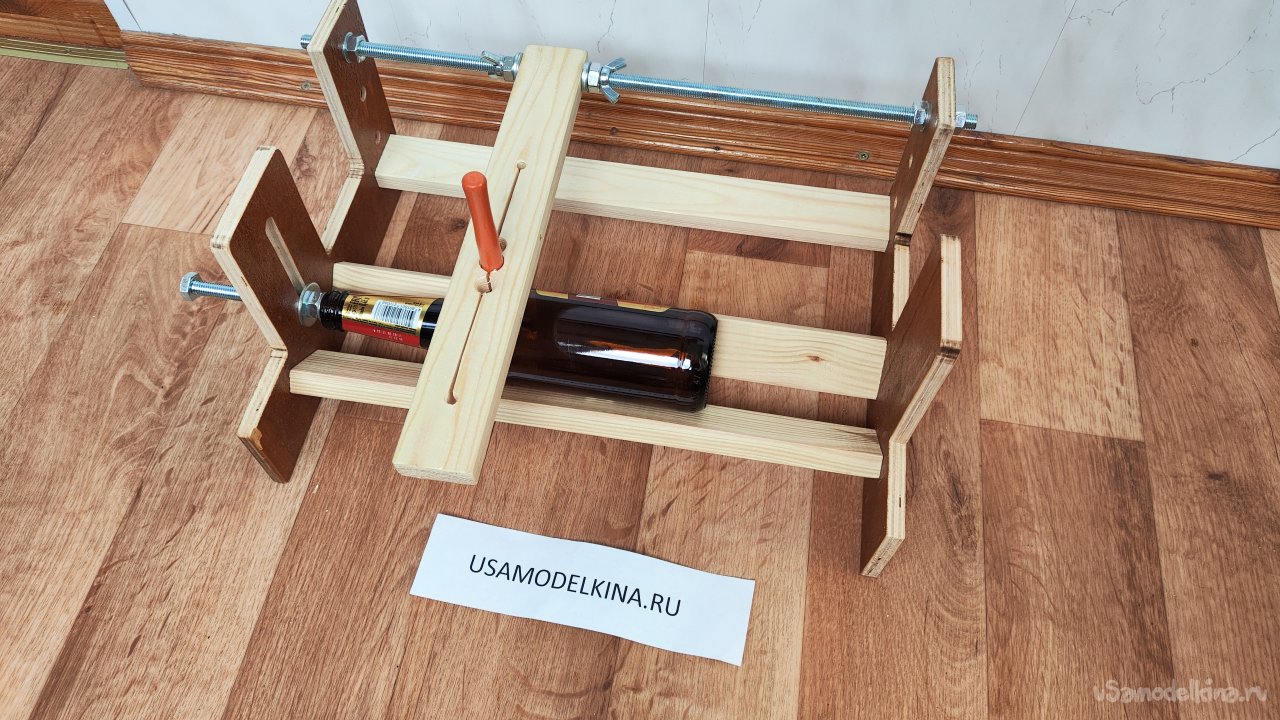

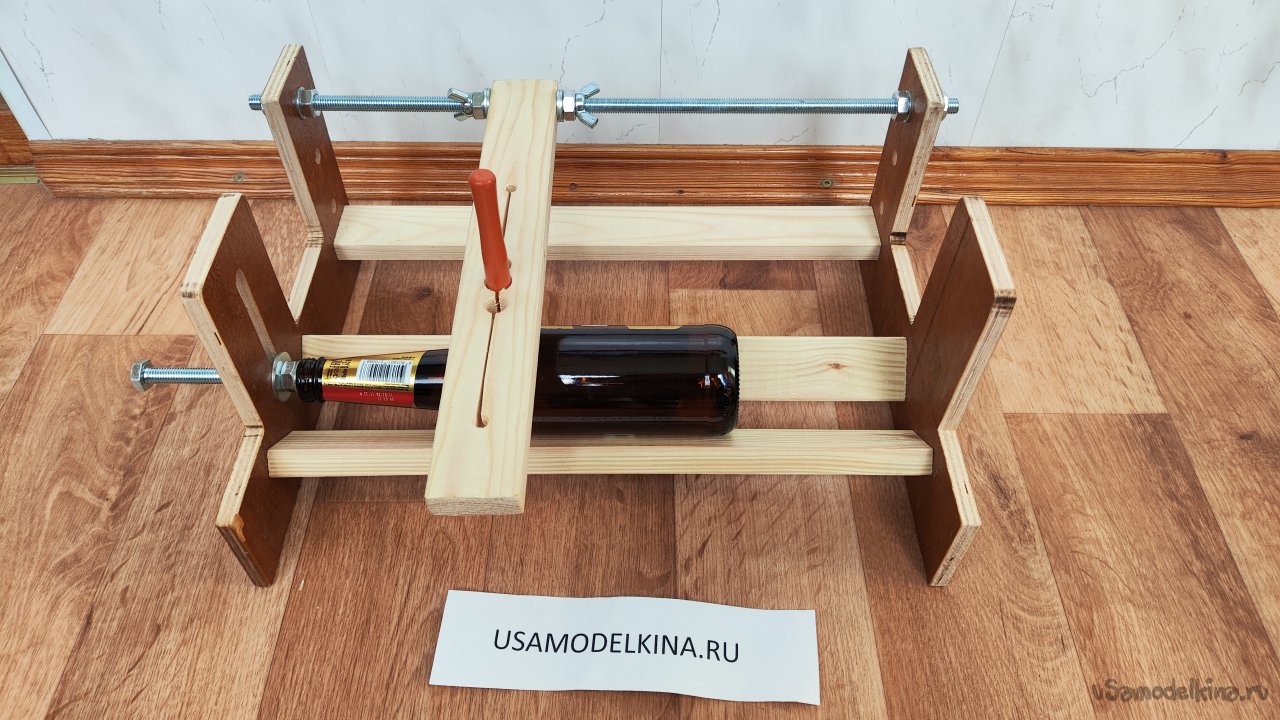

А бутылкорез выглядит вот так.

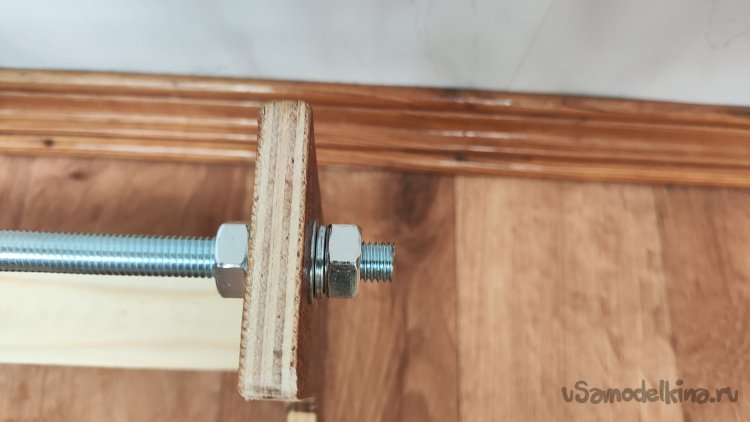

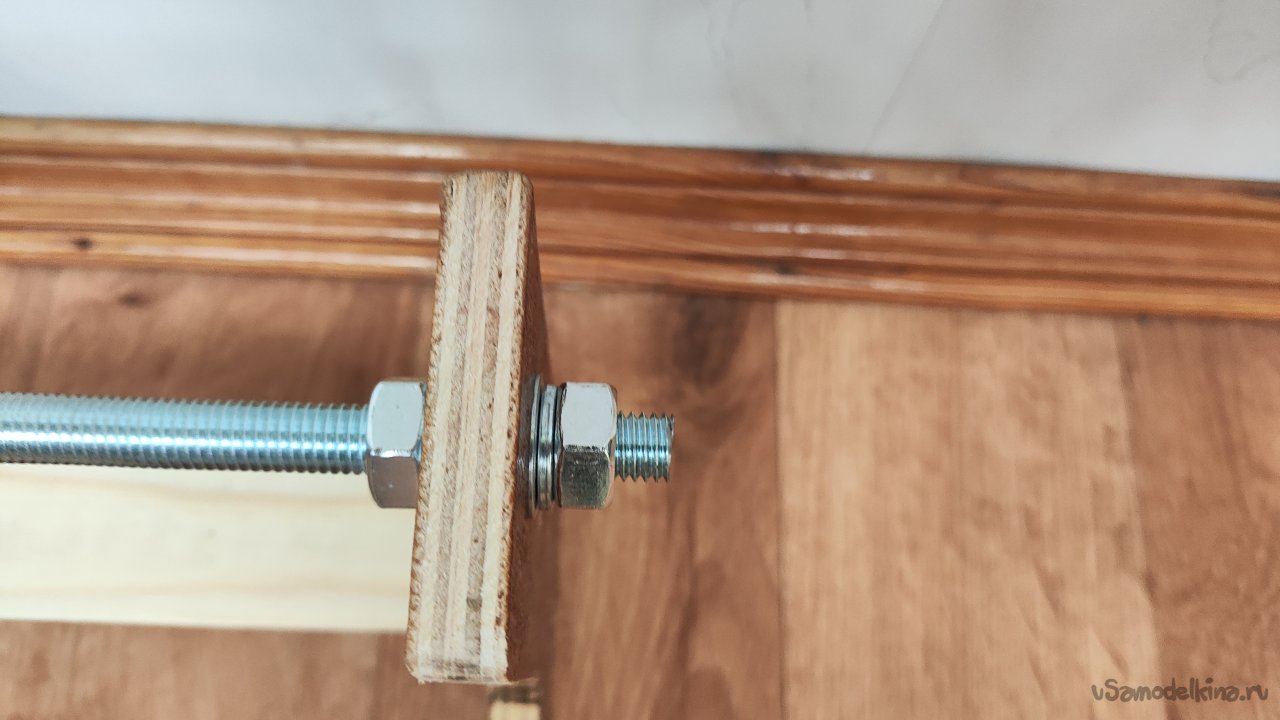

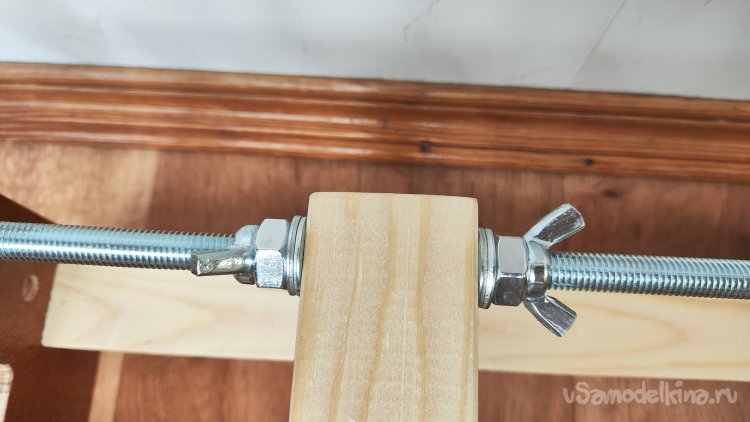

Вот такая расстановка шайб, граверов, гаек и барашков:

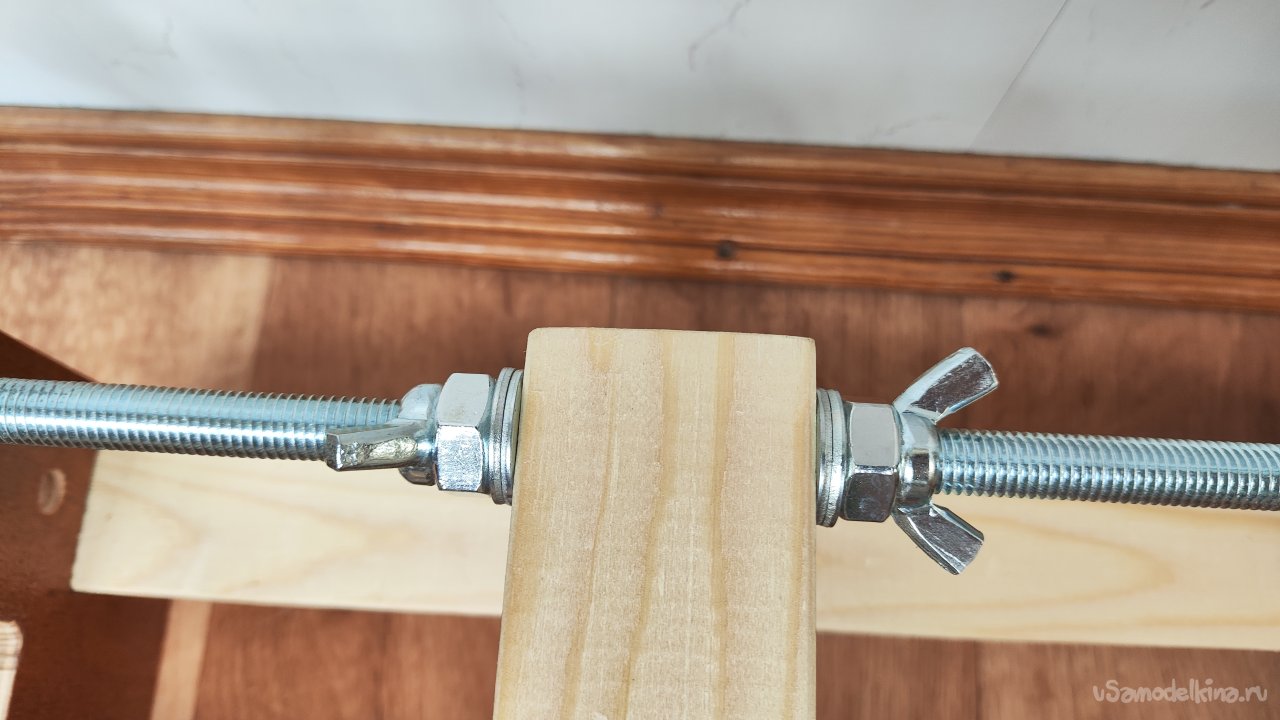

На рейку крепления стеклореза установил не только барашки, но и гайки, так как заметил, что одни барашки имеют тенденцию раскручиваться при движении рейки со стеклорезом вверх-вниз.

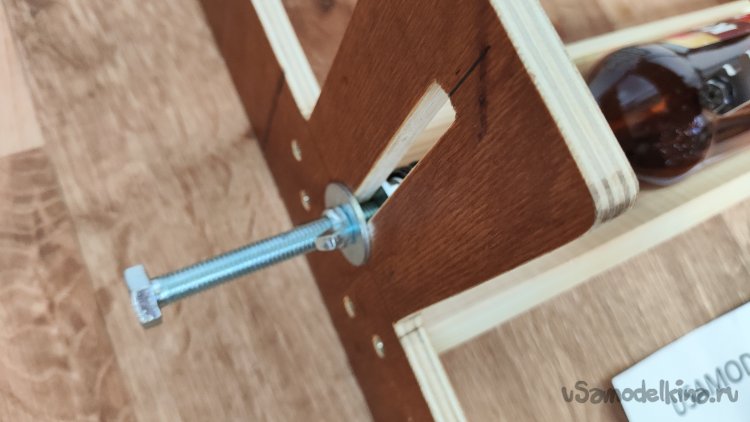

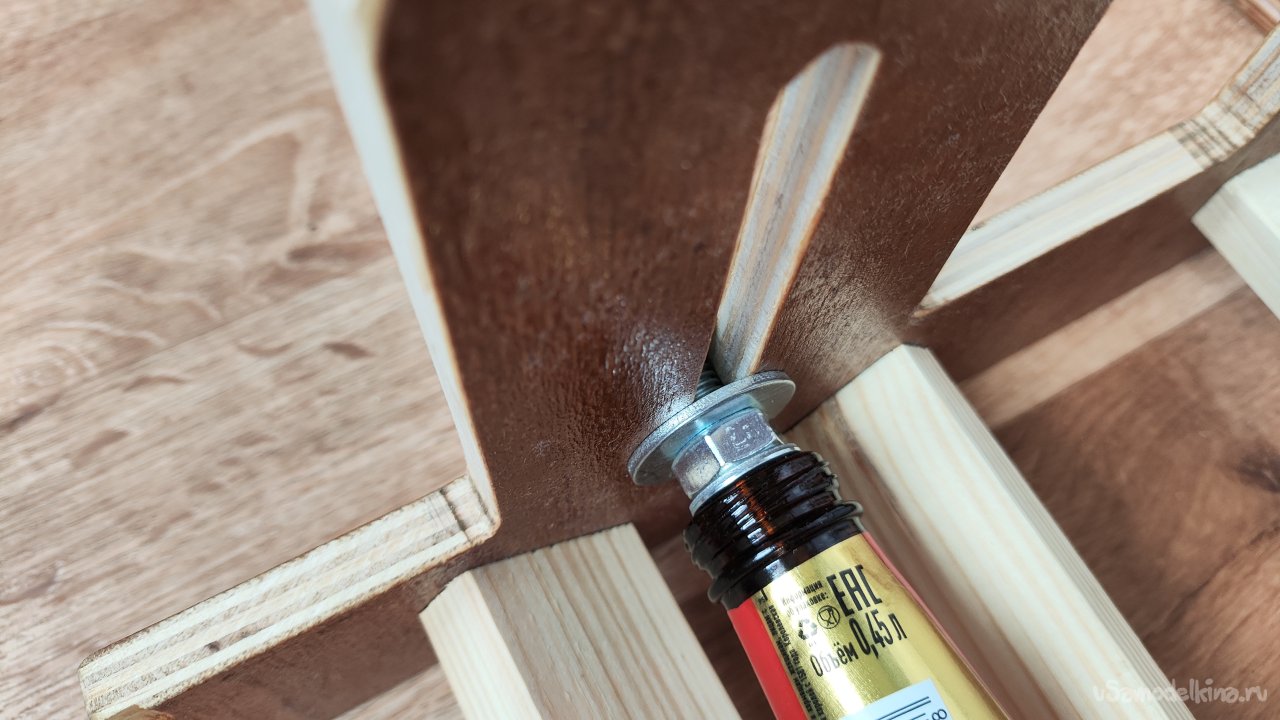

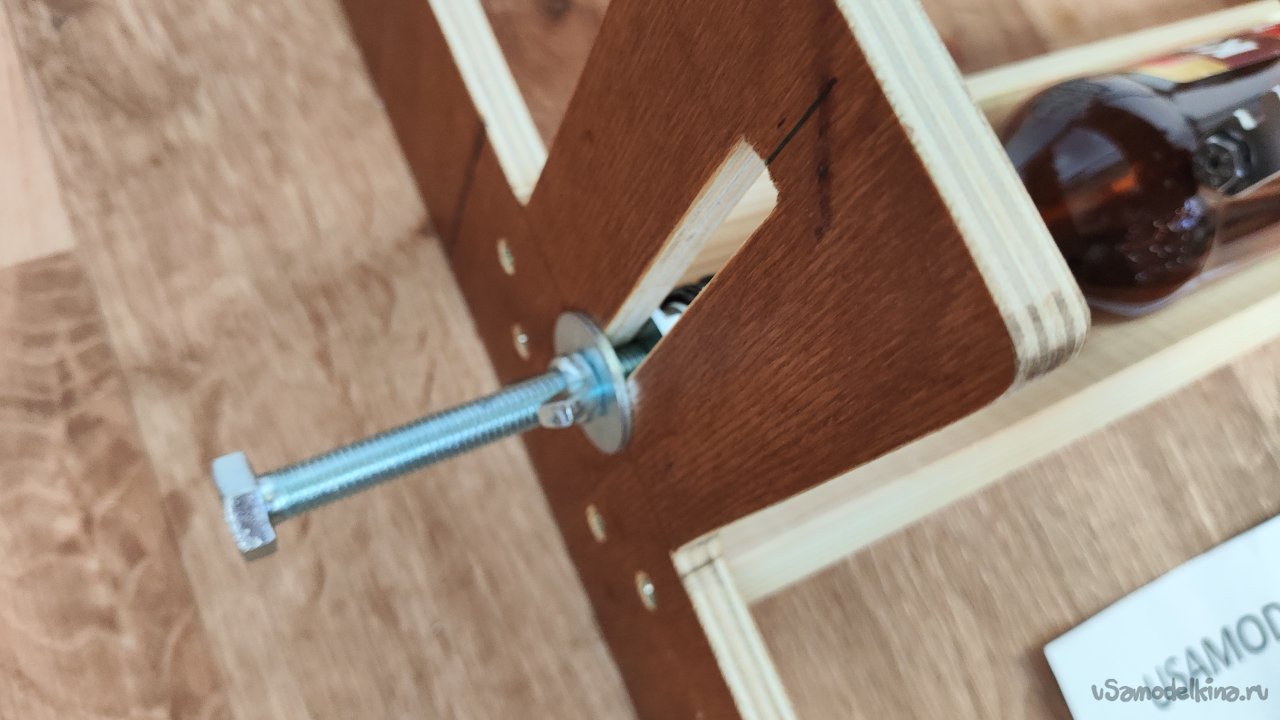

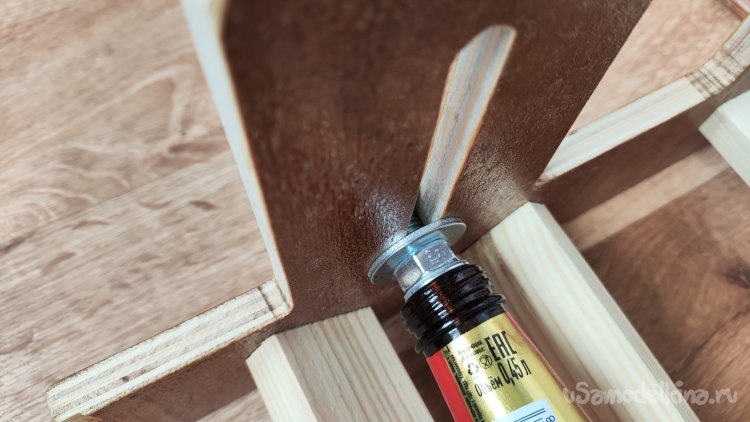

Бутылка упирается в гайку болта через шайбу. Хотел поставить большую, но их у меня было куплено всего две. Как-то в голову не пришло, что здесь нужна будет шайба.
Болт оказался слишком длинный.

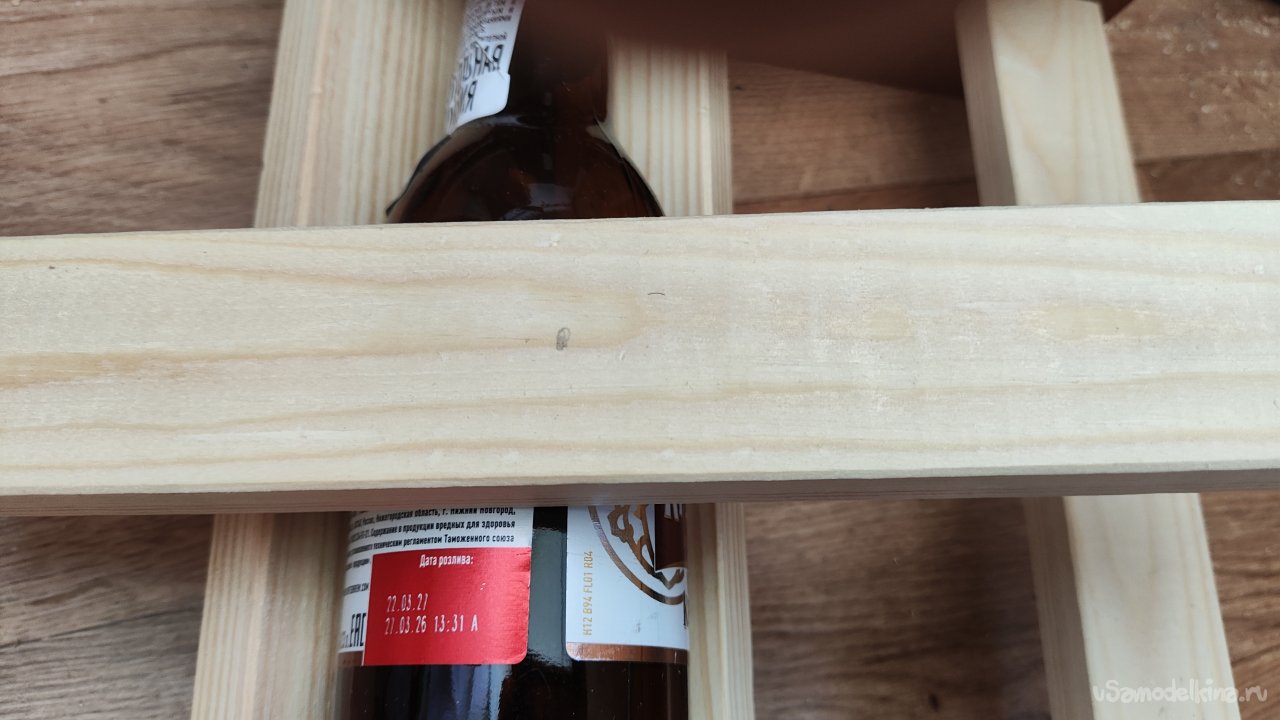

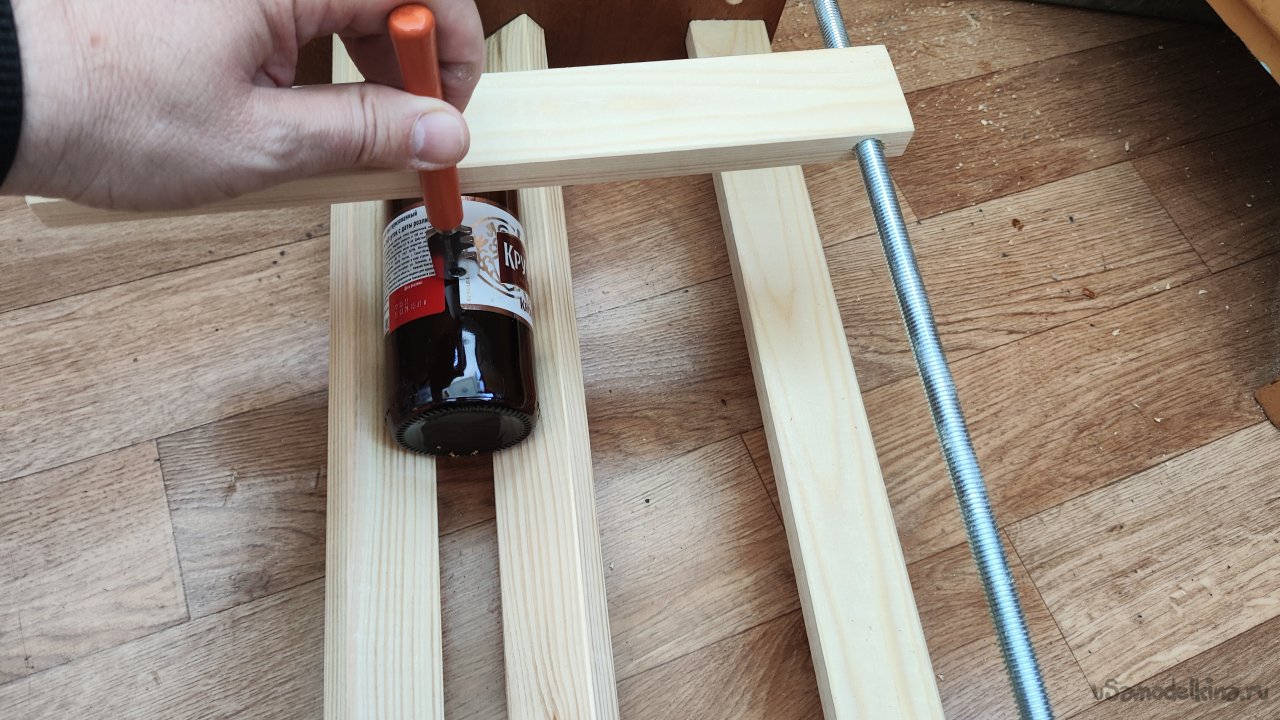

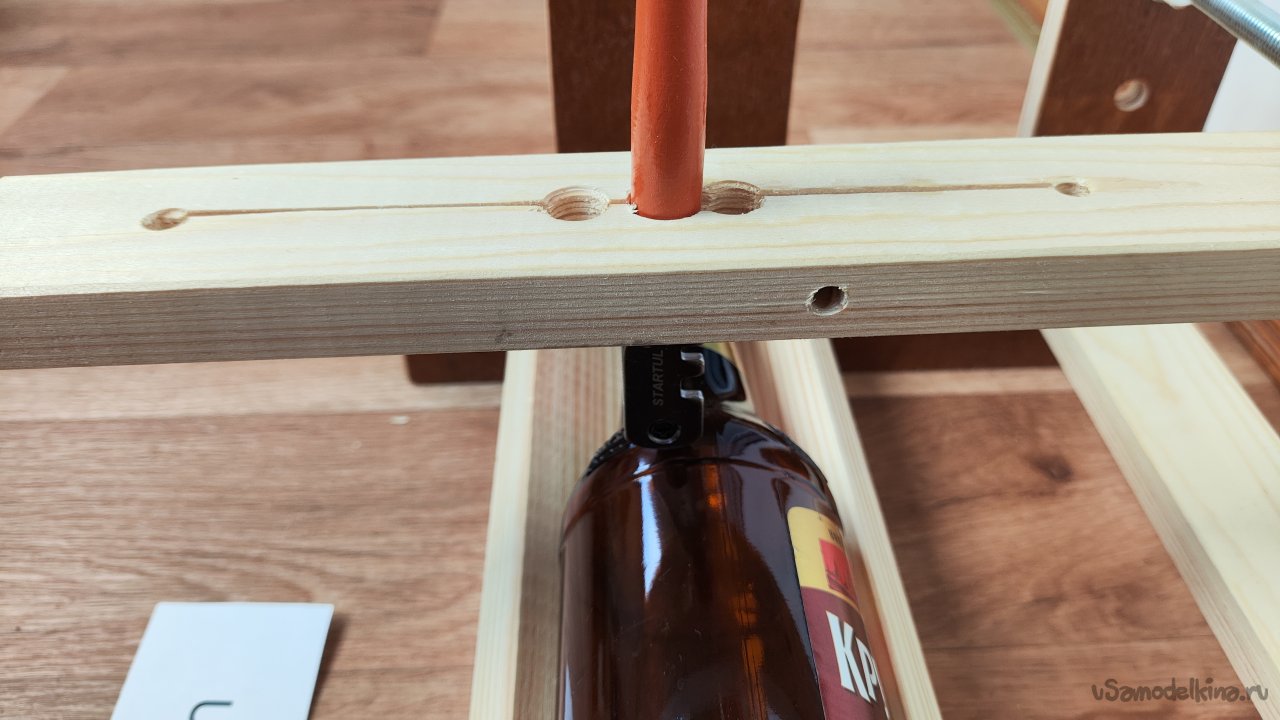

Первая примерка стеклореза к бутылке:
По-хорошему стеклорез надо немного сдвинуть вправо, но быстро и правильно это сделать проблематично, поэтому я уже придумал первую модернизацию этого узла. Но об этом поговорим в следующей статье, посвященной изготовлению из бутылок стаканов и свечей.
