Идея пришла, когда случайно сложились необходимые компоненты проекта. Давно валялась светодиодная лента с блоком питания от сломанного светильника. К этому элементу приложился пластиковый строительный уголок белого цвета. И не простой а слегка толстый и прочный. Из этих элементов решил изготовить дугообразный светильник над рабочим местом. Предполагаю применить его в домашней лаборатории.

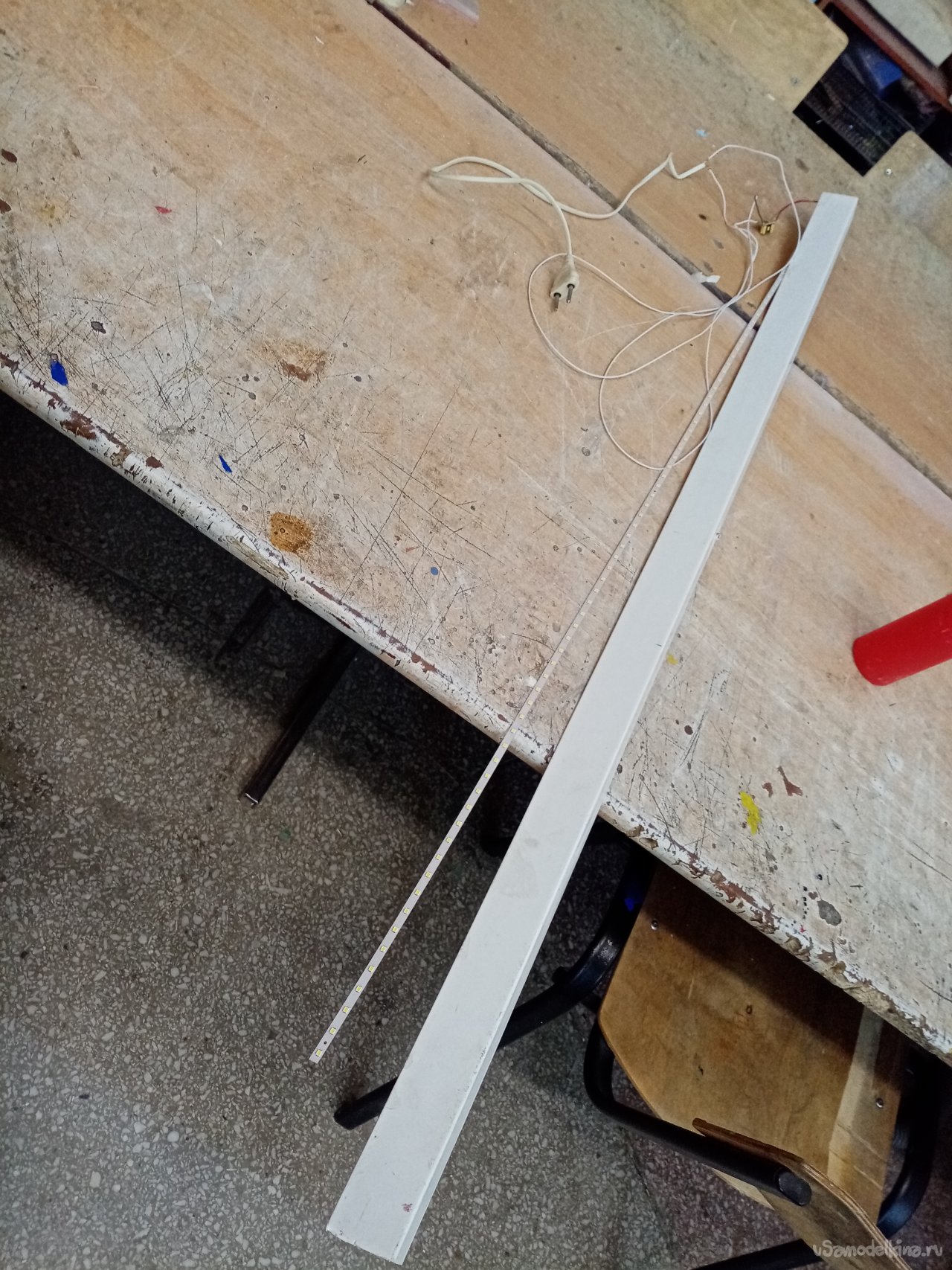

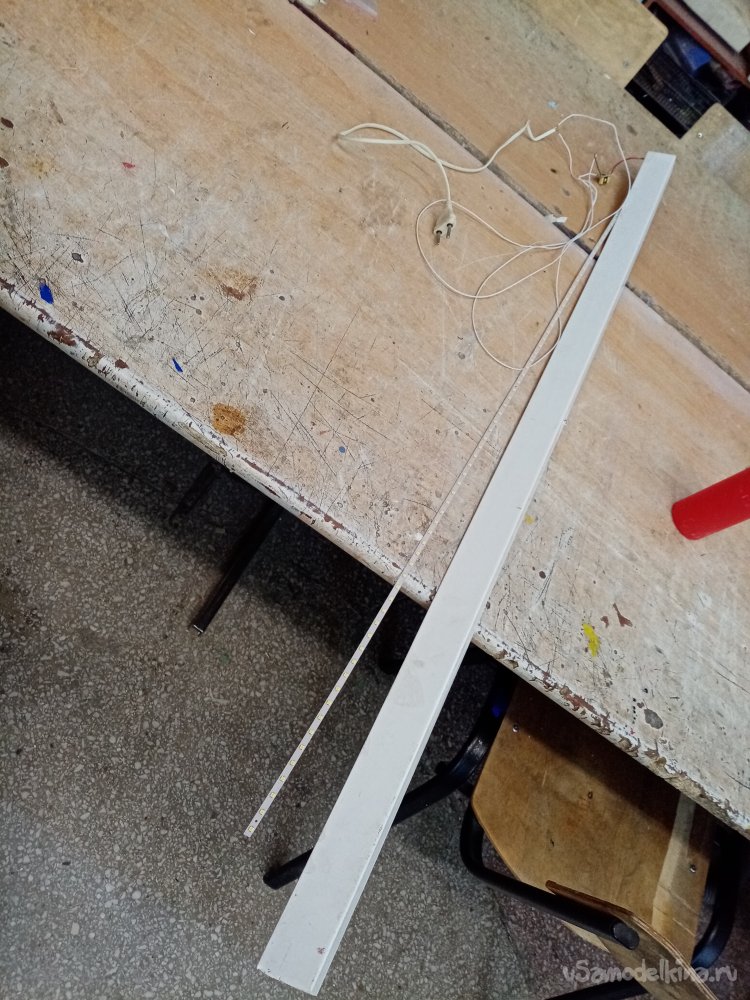

Для начала примерил уголок к остаткам от светильника. Длина сошлась, даже с некоторым запасом. Можно начинать новый проект.

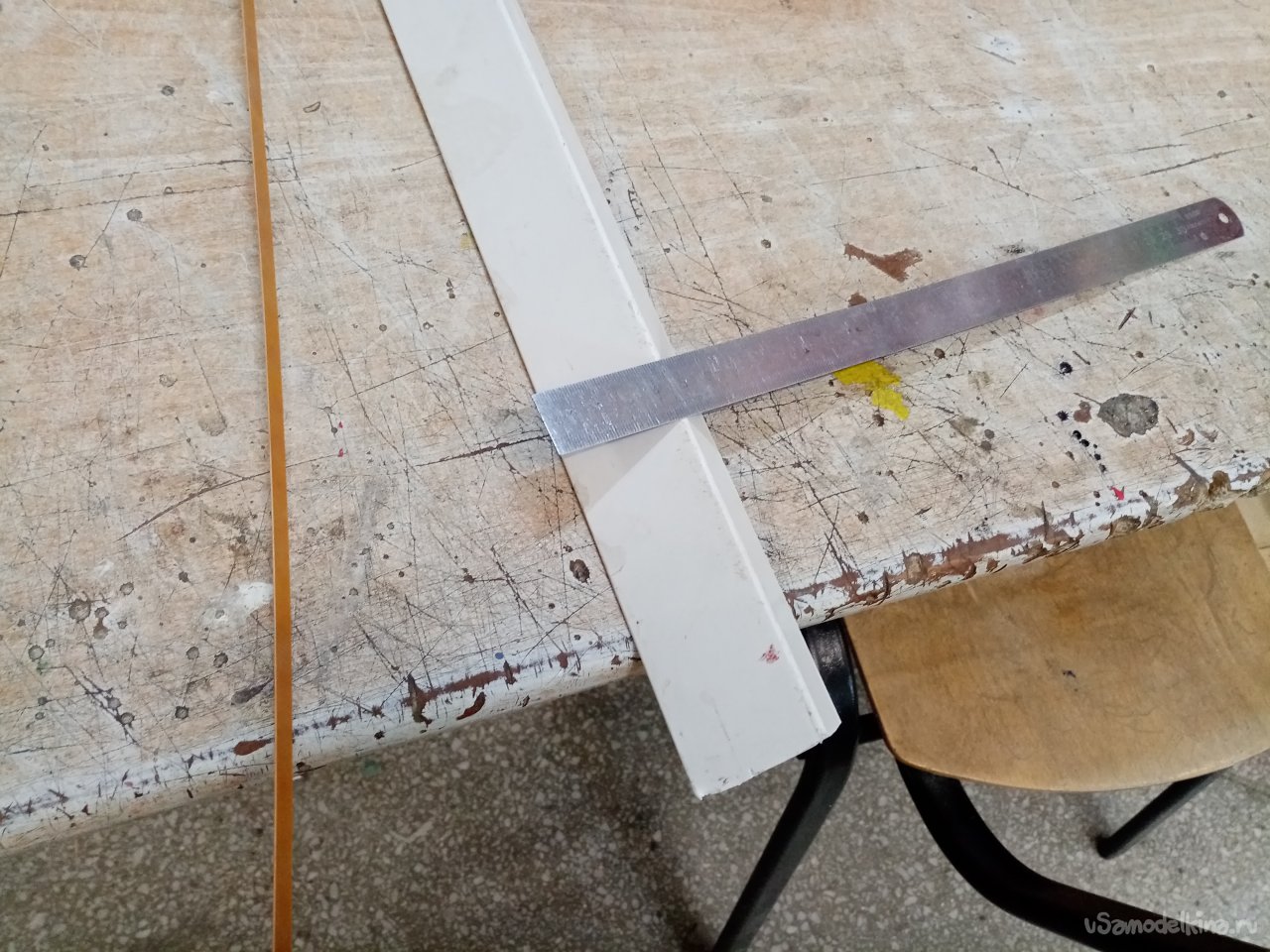

Ширину будущей полоски определил в 3 сантиметра.

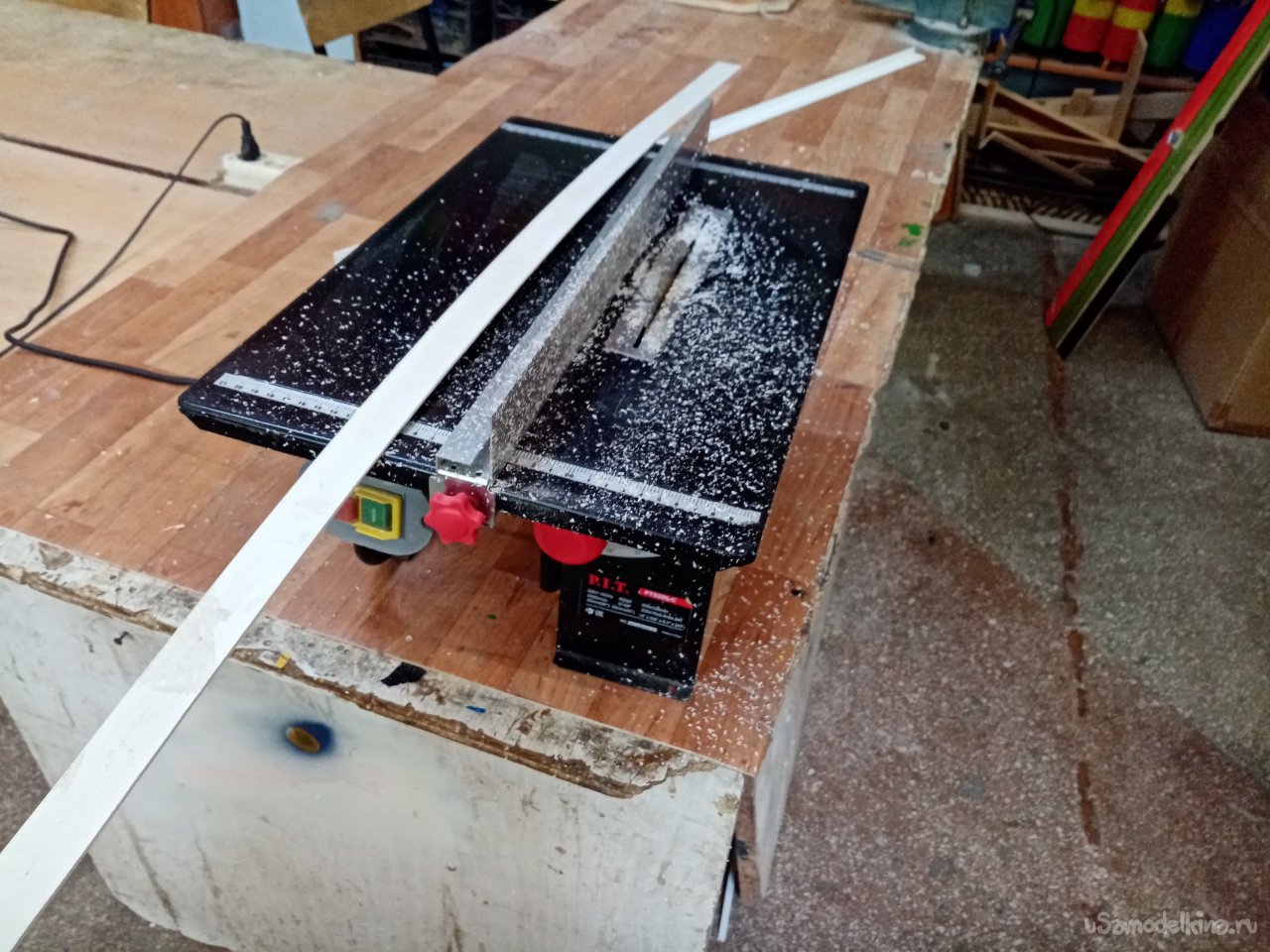

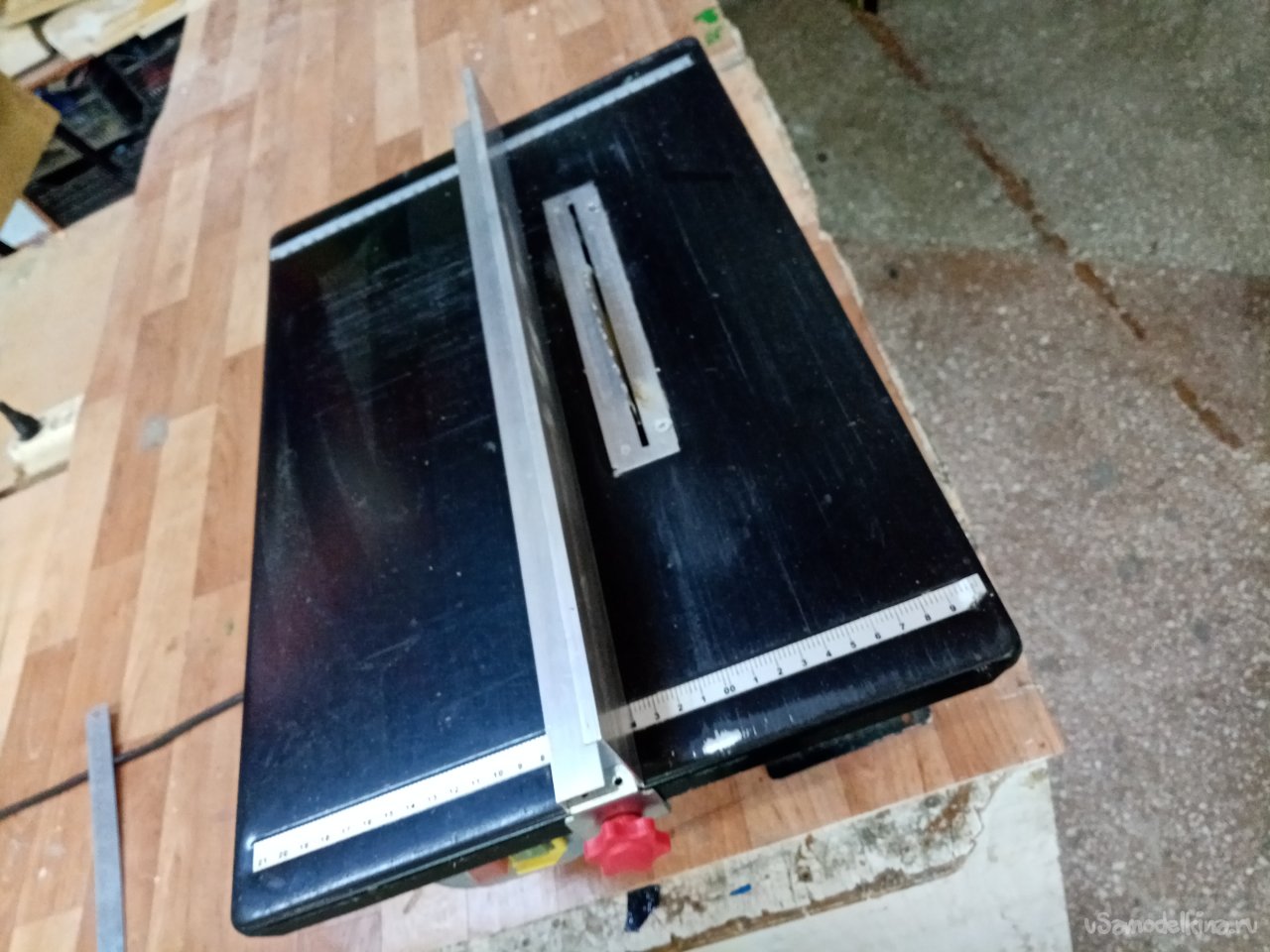

Встал вопрос, чем отпилить длинную полоску уголка. Нашелся еще один маленький кусочек такого же. Начинаю пробовать. Пила по дереву, не пойдет, пилка по металлу тоже не вариант. Окончательный вариант небольшая циркулярка, это вполне. Выставляю ширину в 3 см и начинаю бодро резать. Мои опасения о расплавлении пластика и заклинивание пилы не оправдались. Распилил быстро и чисто. Но все было в пластиковых стружках, на столе, циркулярке , на мне тоже. Пришлось убираться пылесосом.

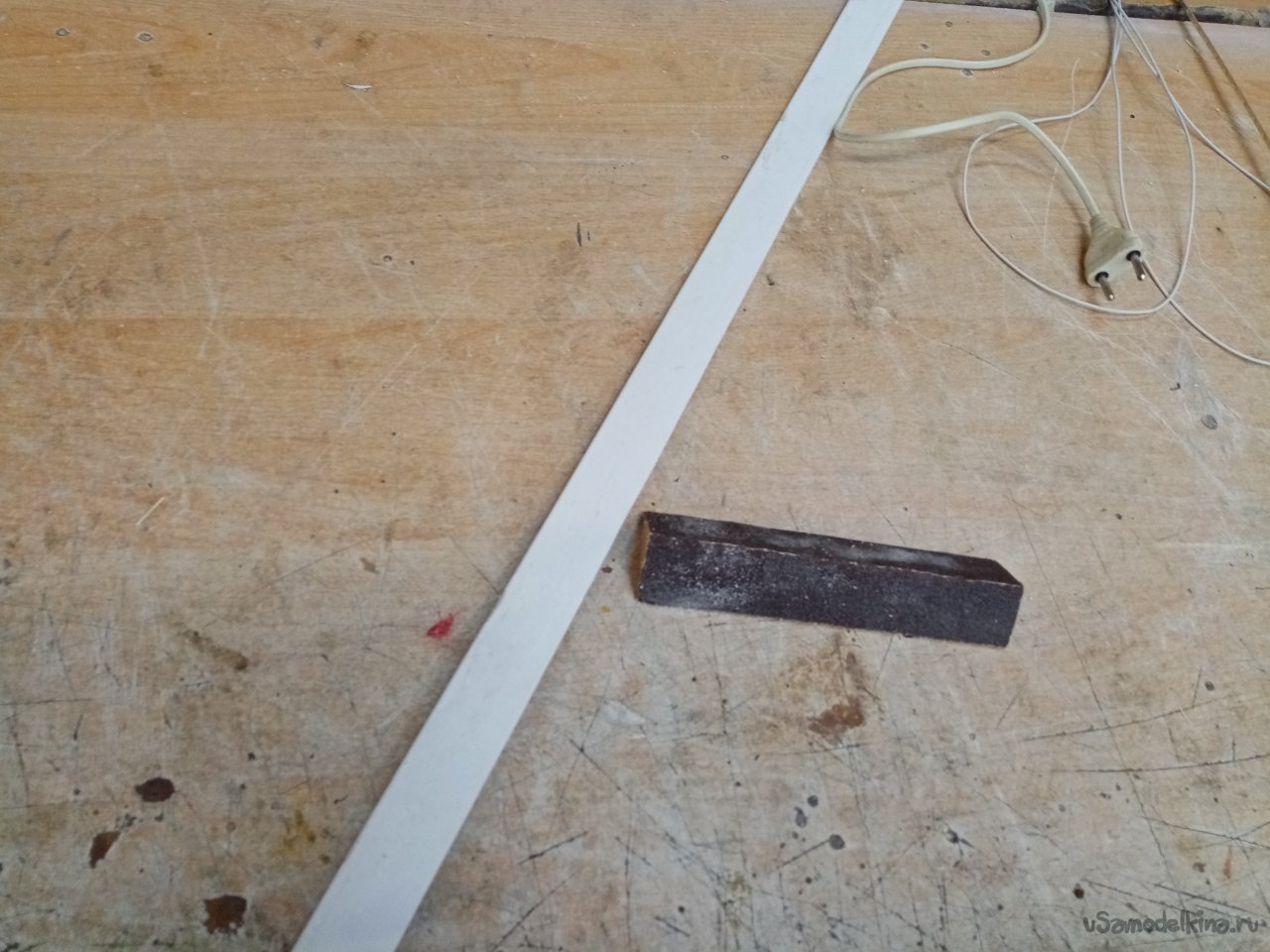

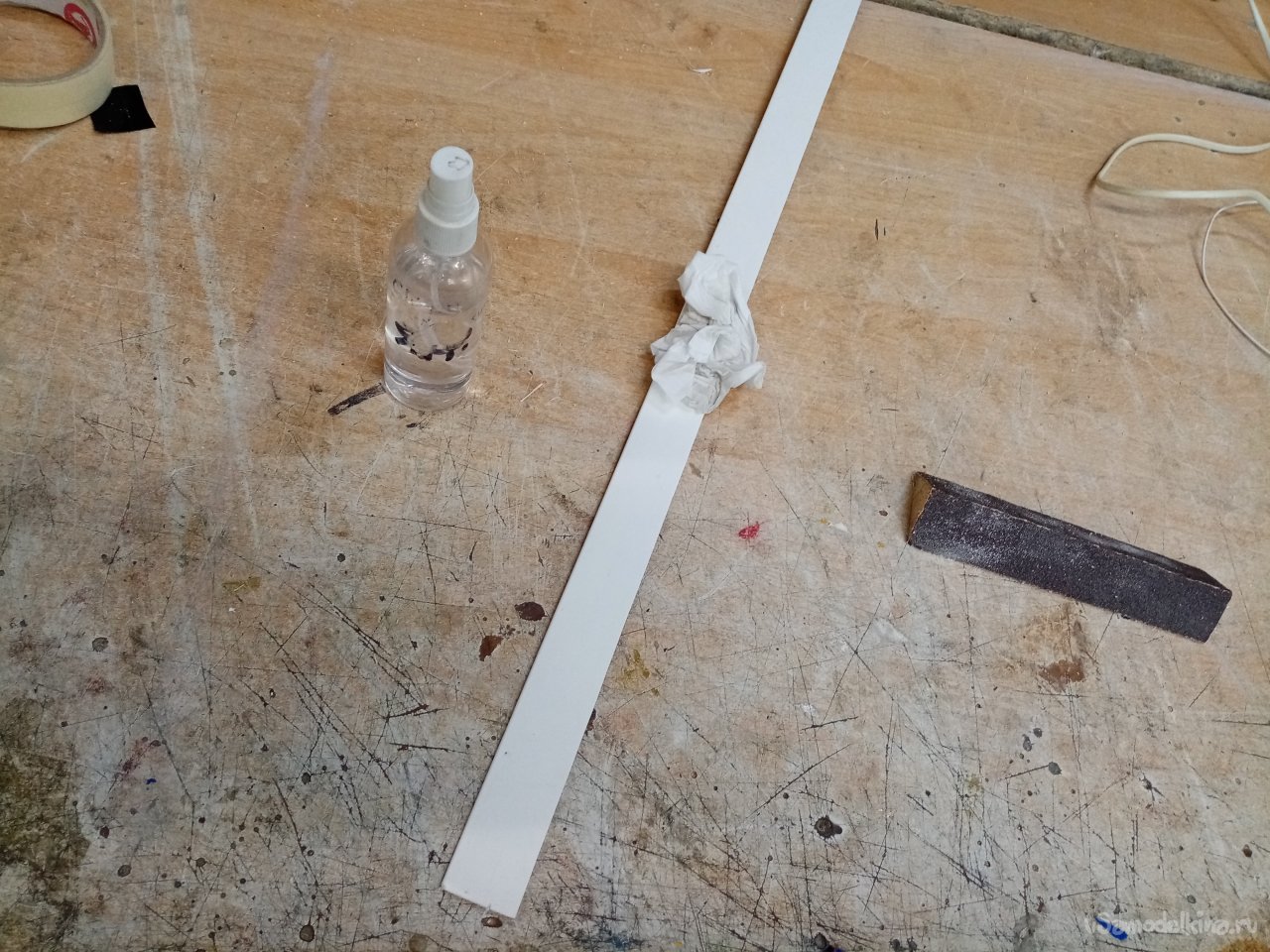

Самодельными треугольным утюжком со шкуркой различной зернистости немного поправил полосу реза. Затем протер поверхность техническим спиртом от загрязнений. Все стало бело и чисто, почти стерильно

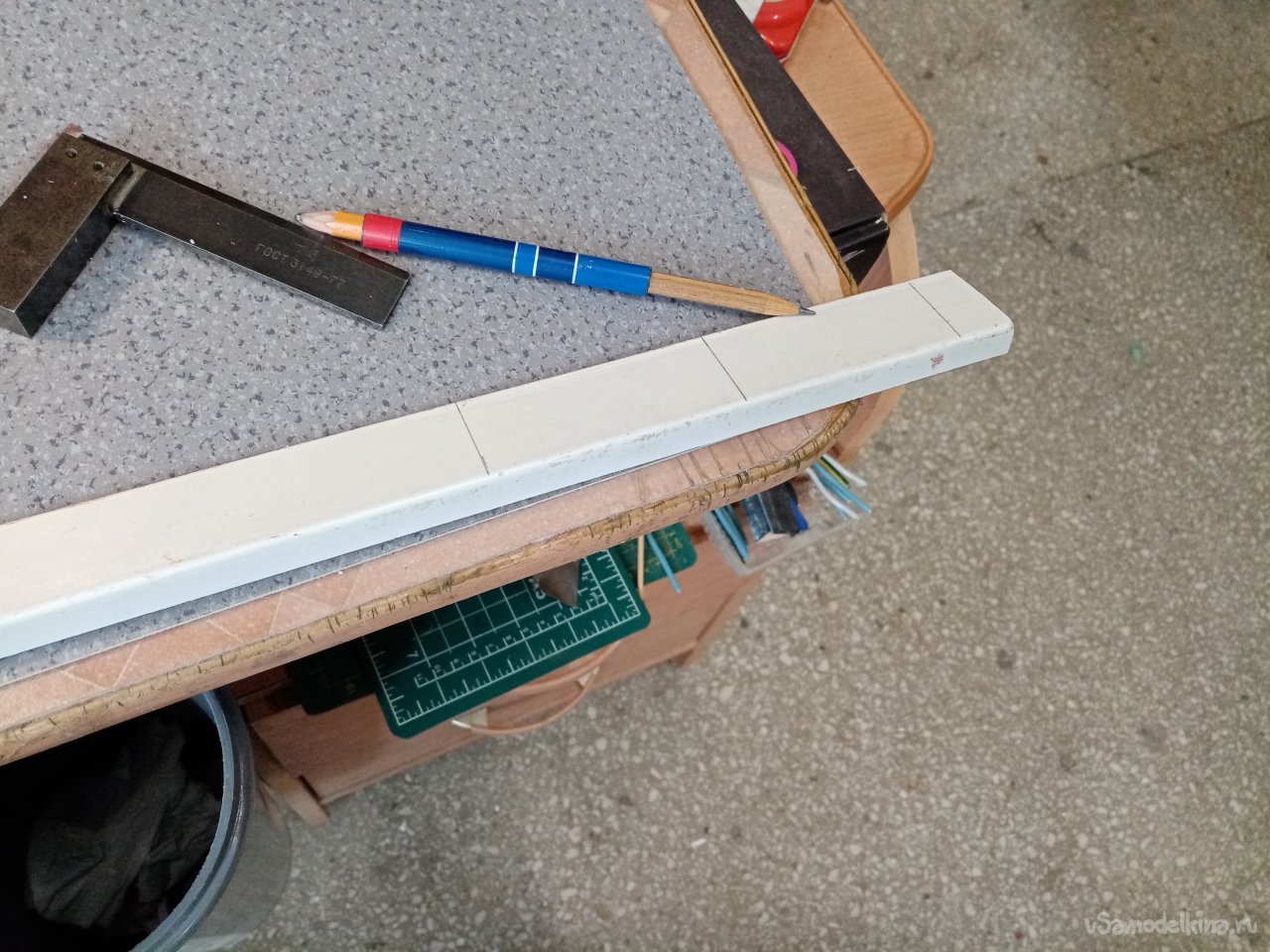

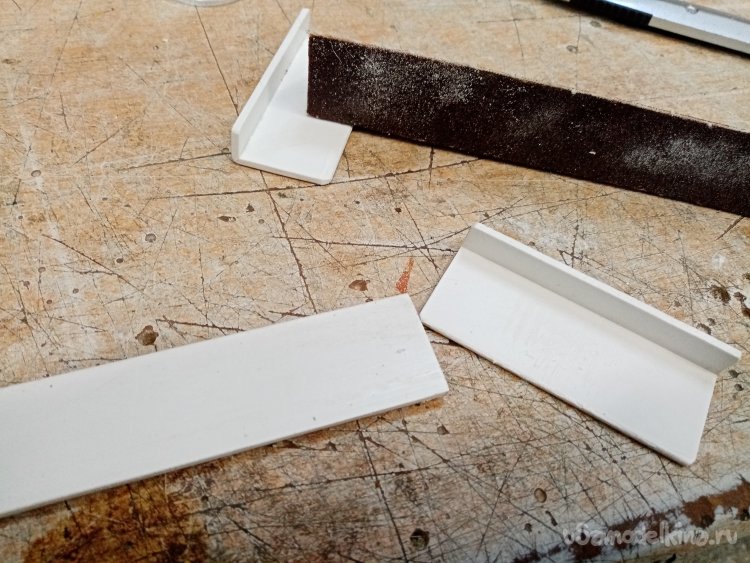

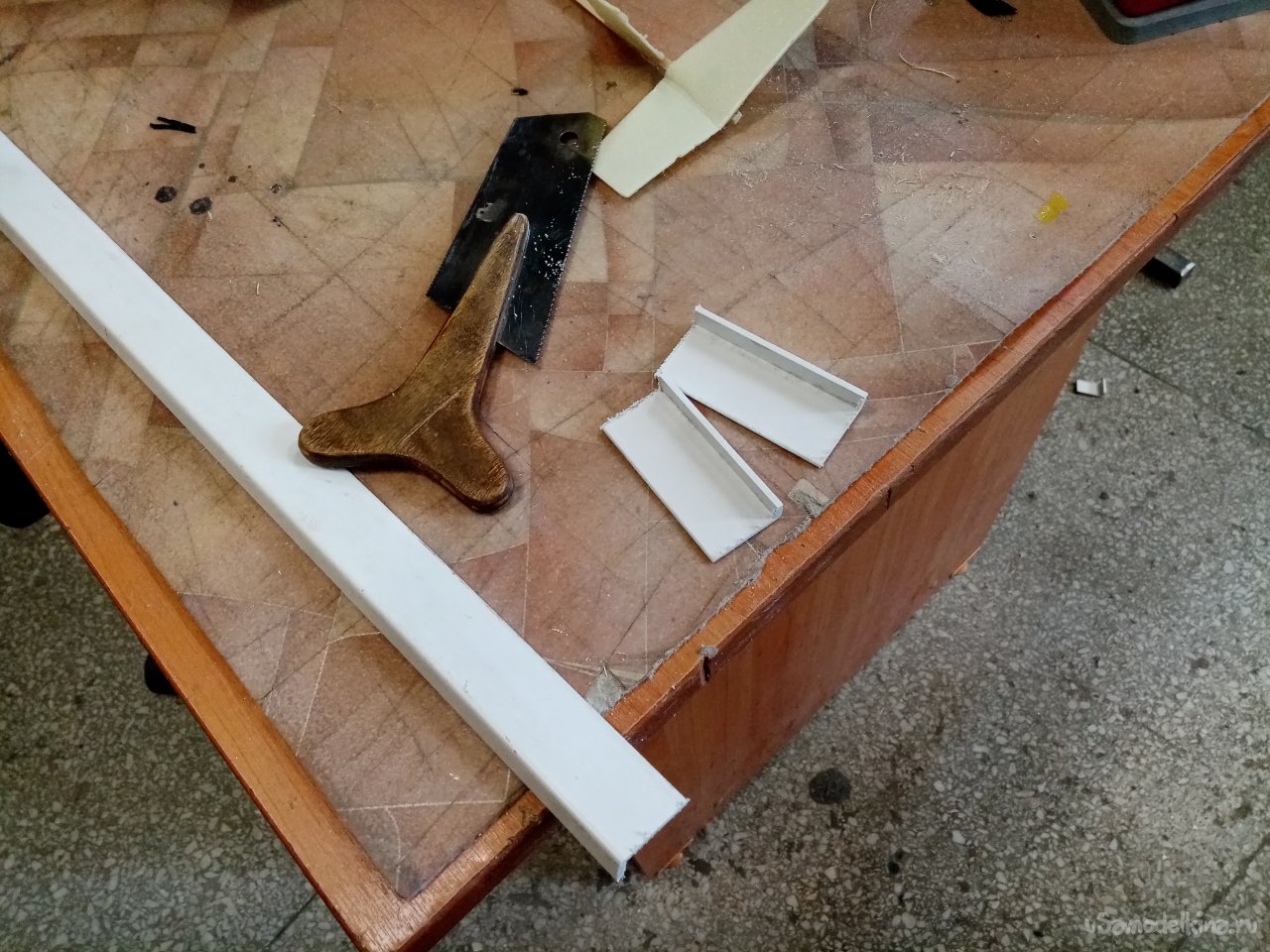

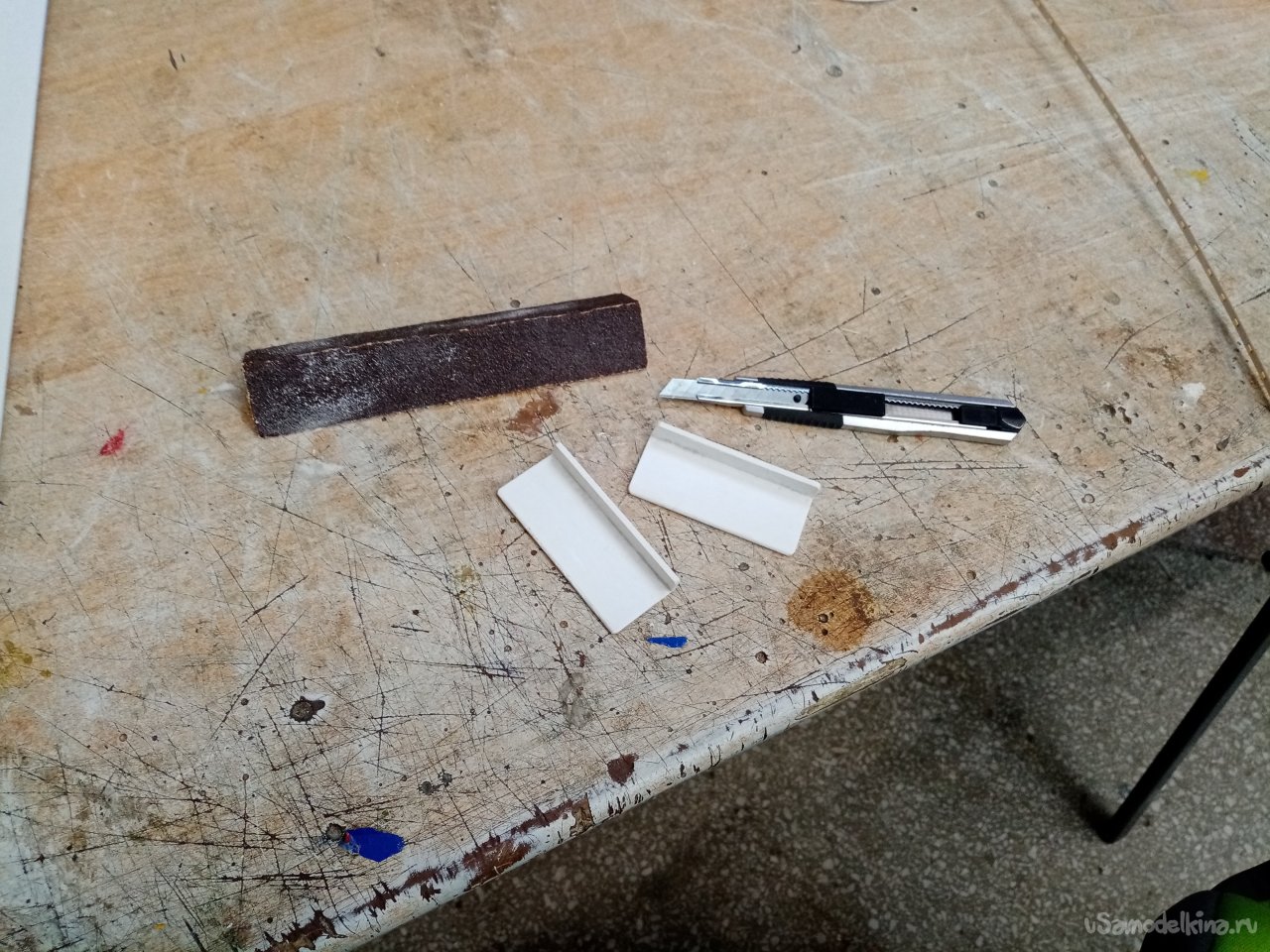

Для лучшего удержания будущей дуги на поверхности стола, нужны поперечные ножки. Из остатков уголка размечаю парочку деталей нужной длины. В этом варианте отпилил пластик простой маленькой пилкой по дереву с мелким зубом.

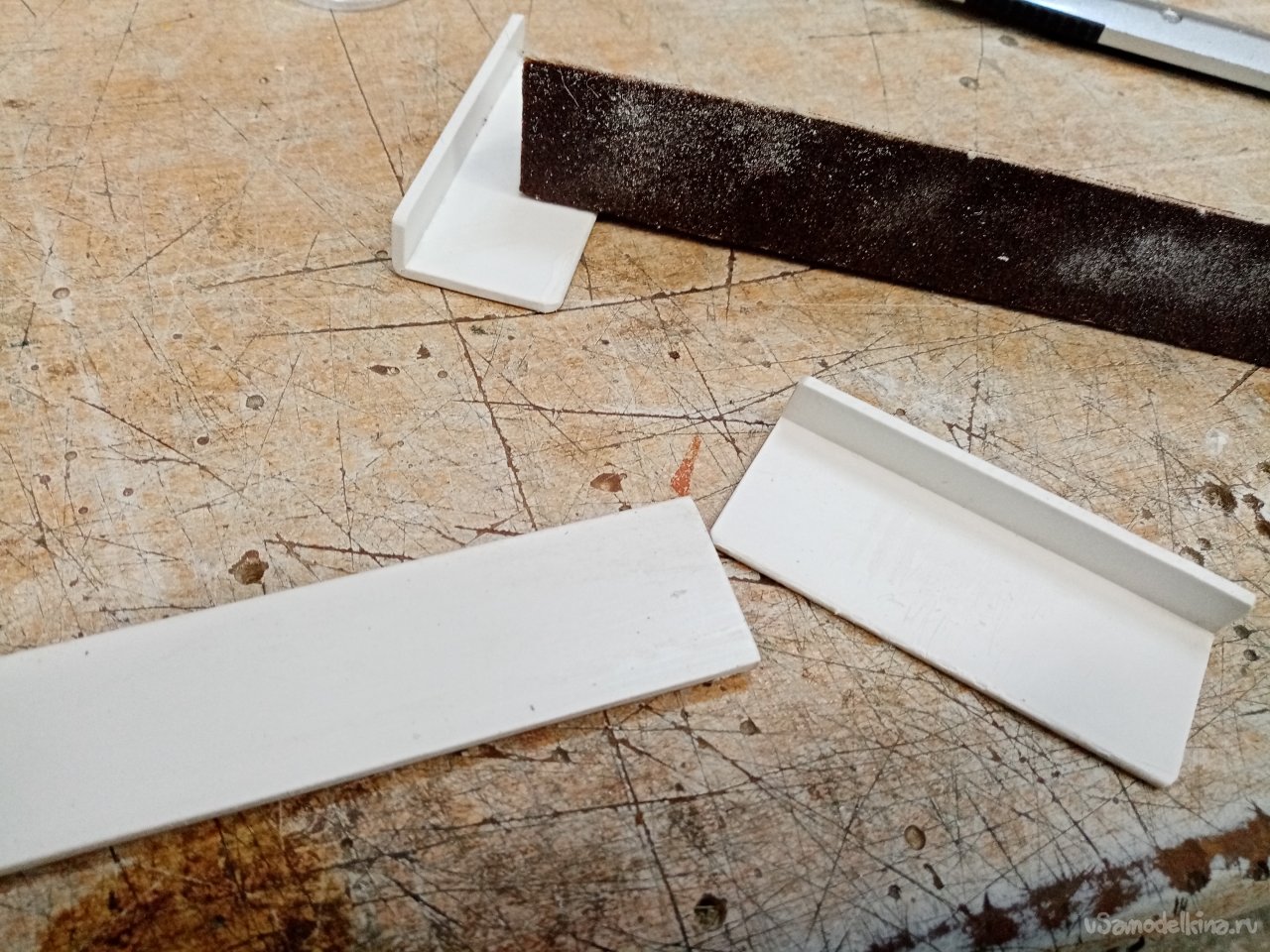

Края реза зачищаю шкуркой и лезвием канцелярского ножа с выдвижным лезвием. Действую как циклей. Таким приемом хорошо очищать ребра пластика от заусенцев.

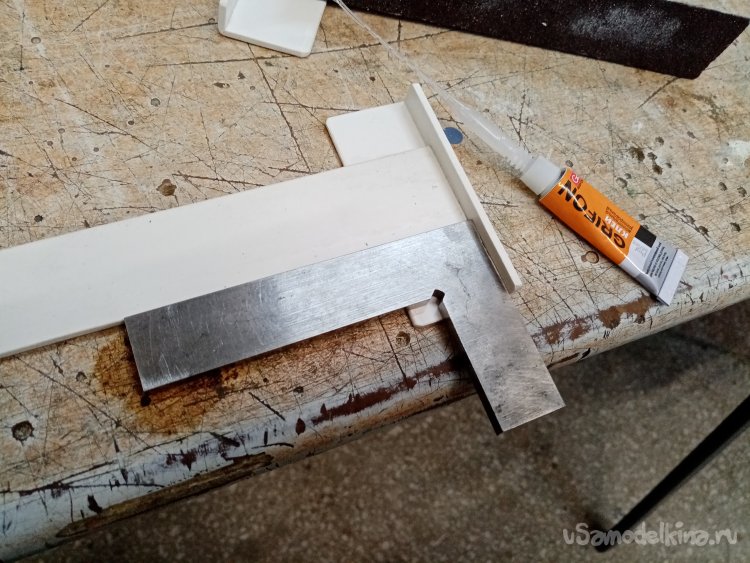

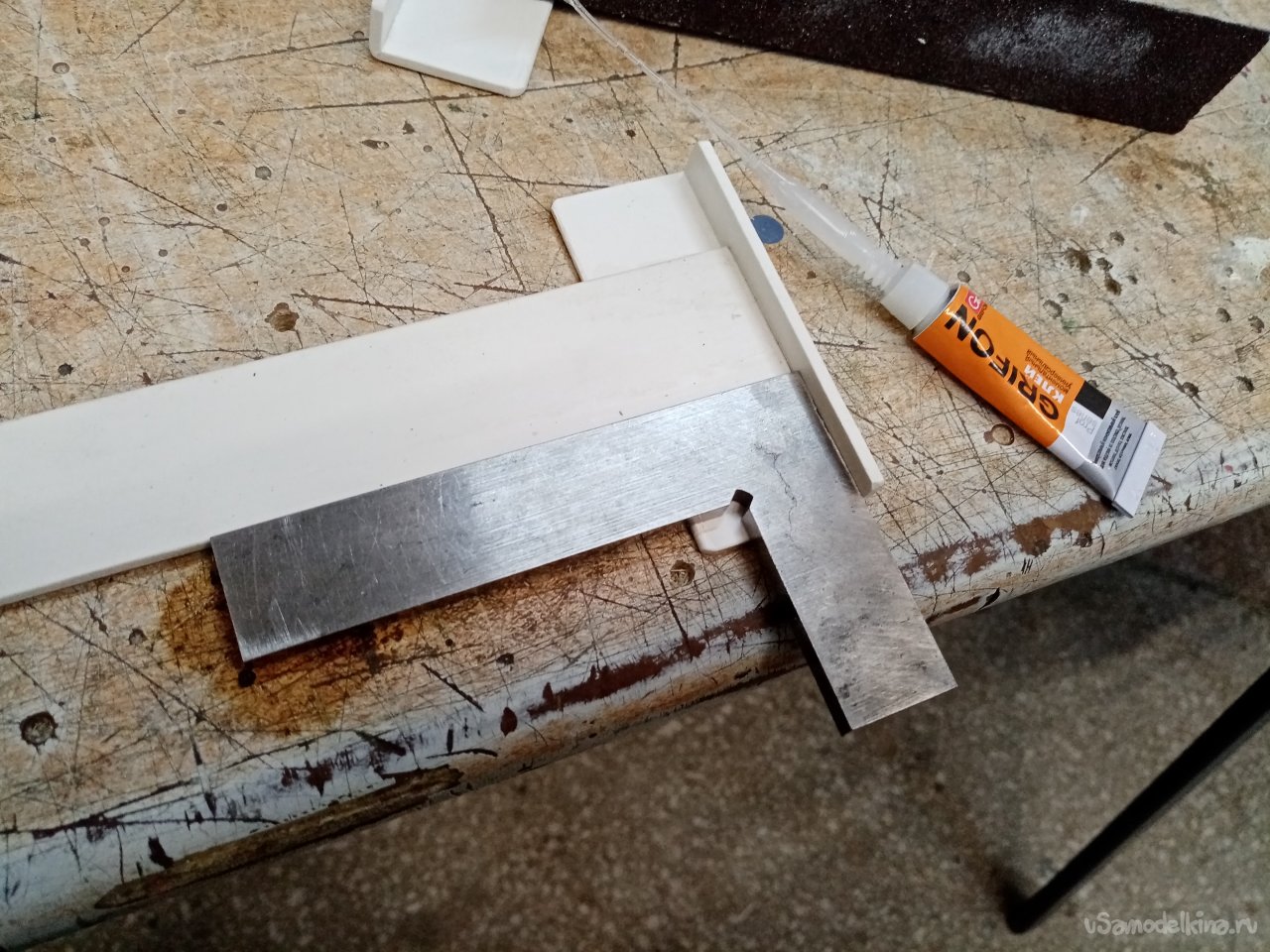

Поперечные планки решил приклеить на циакрин. для большей адгезии клея протираю места соединения шкуркой. Перпендикуляр ловлю при помощи слесарного угольника. Собираю пластиковые детали вместе и капаю циакрином. После схватывания клея дополнительно проливаю стыки для большей прочности. После полного высыхания клея примеряю остатки светодиодной лампы на конструкцию.

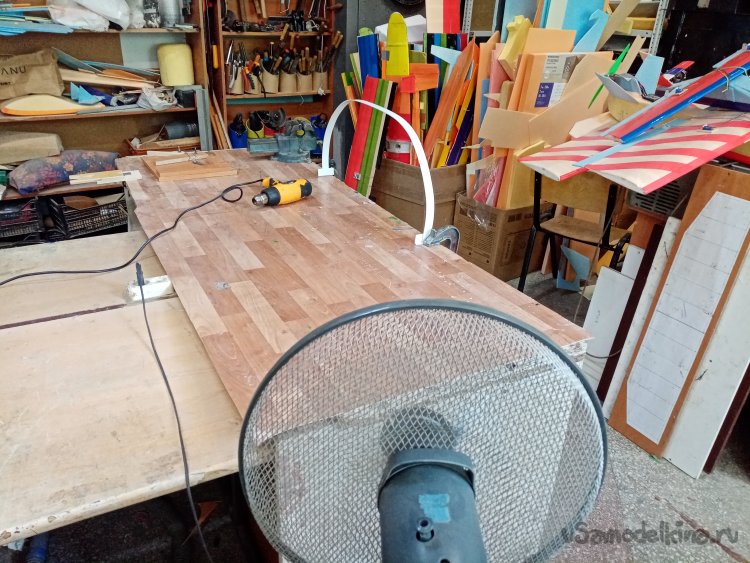

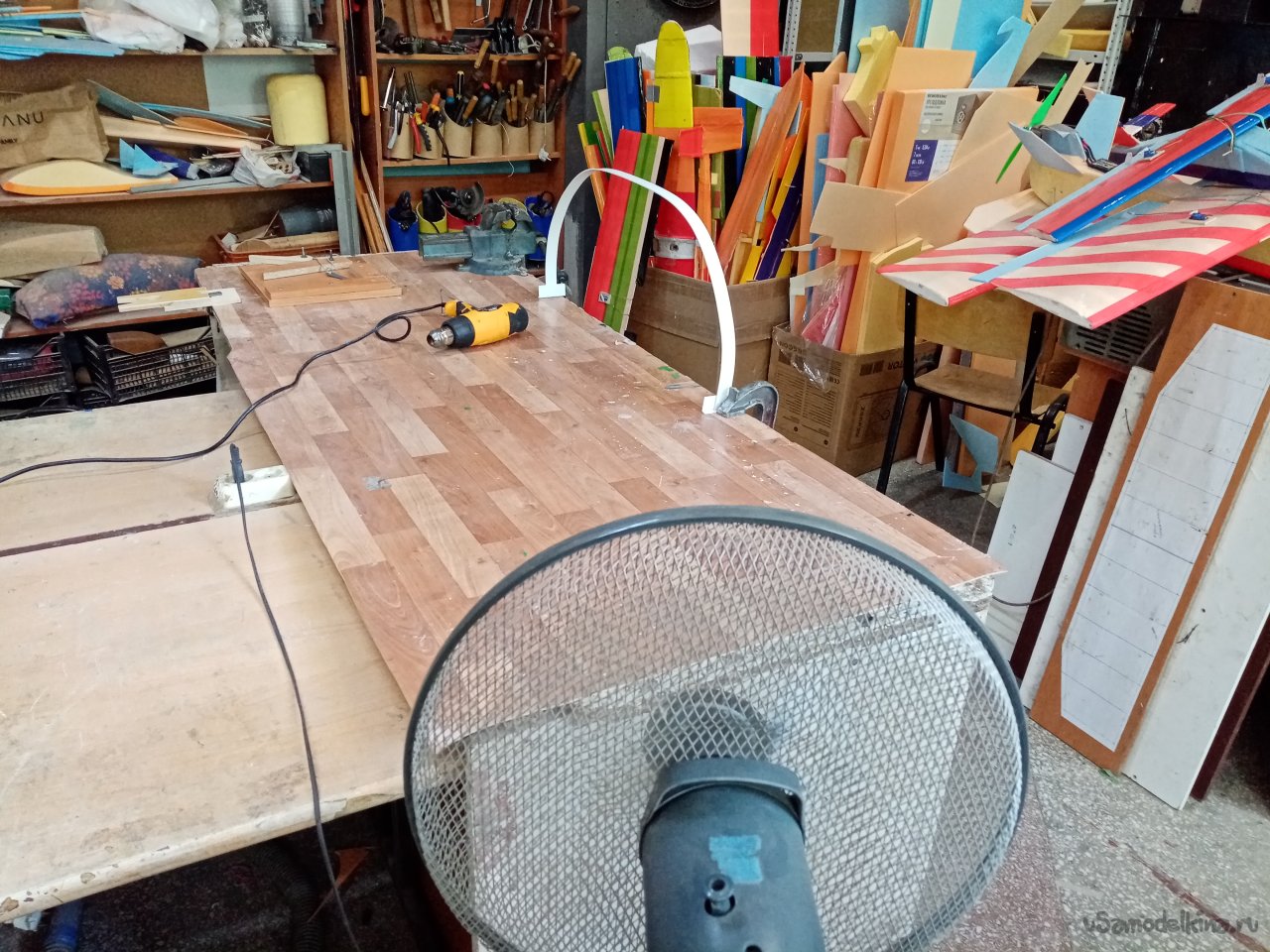

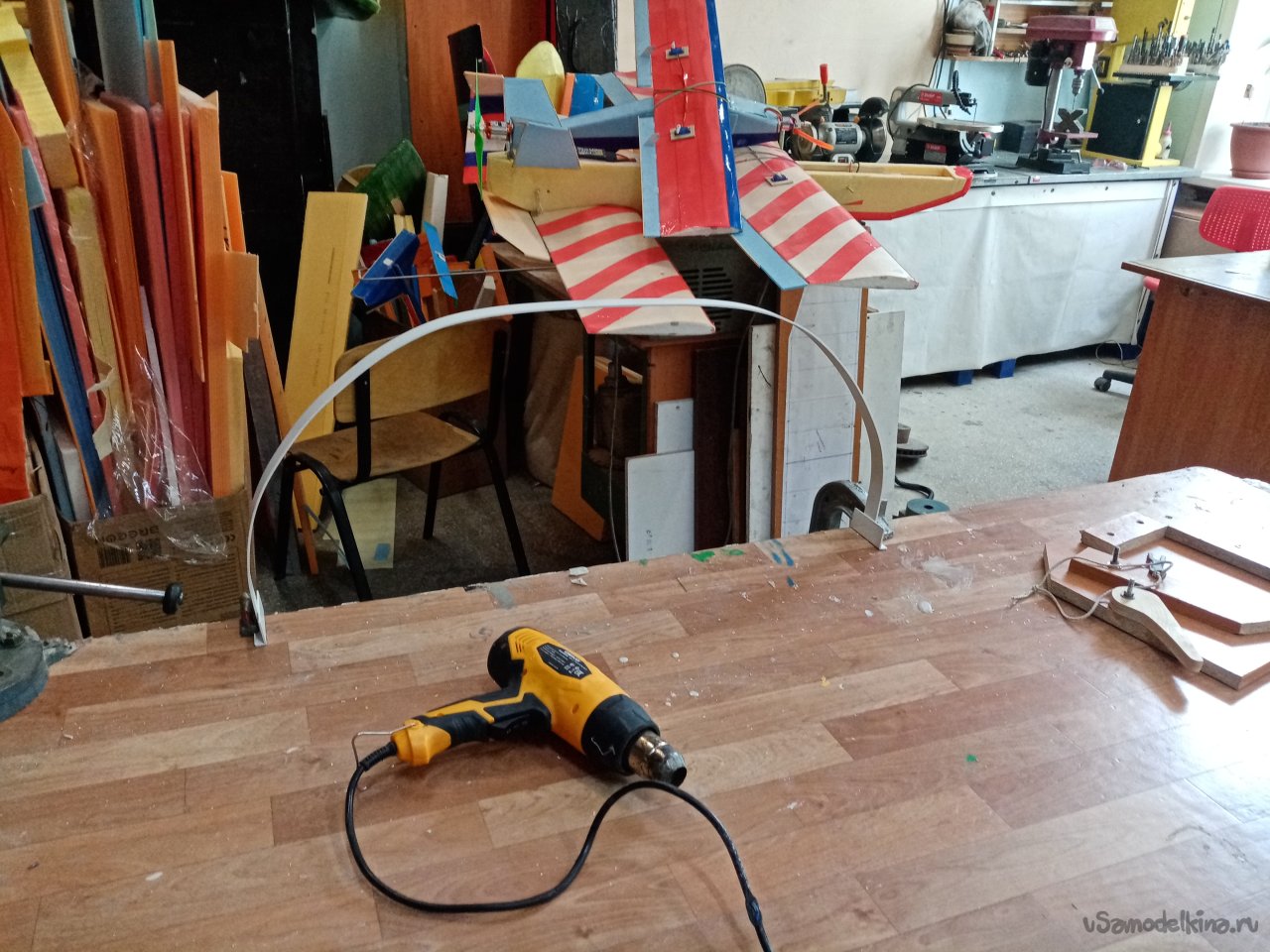

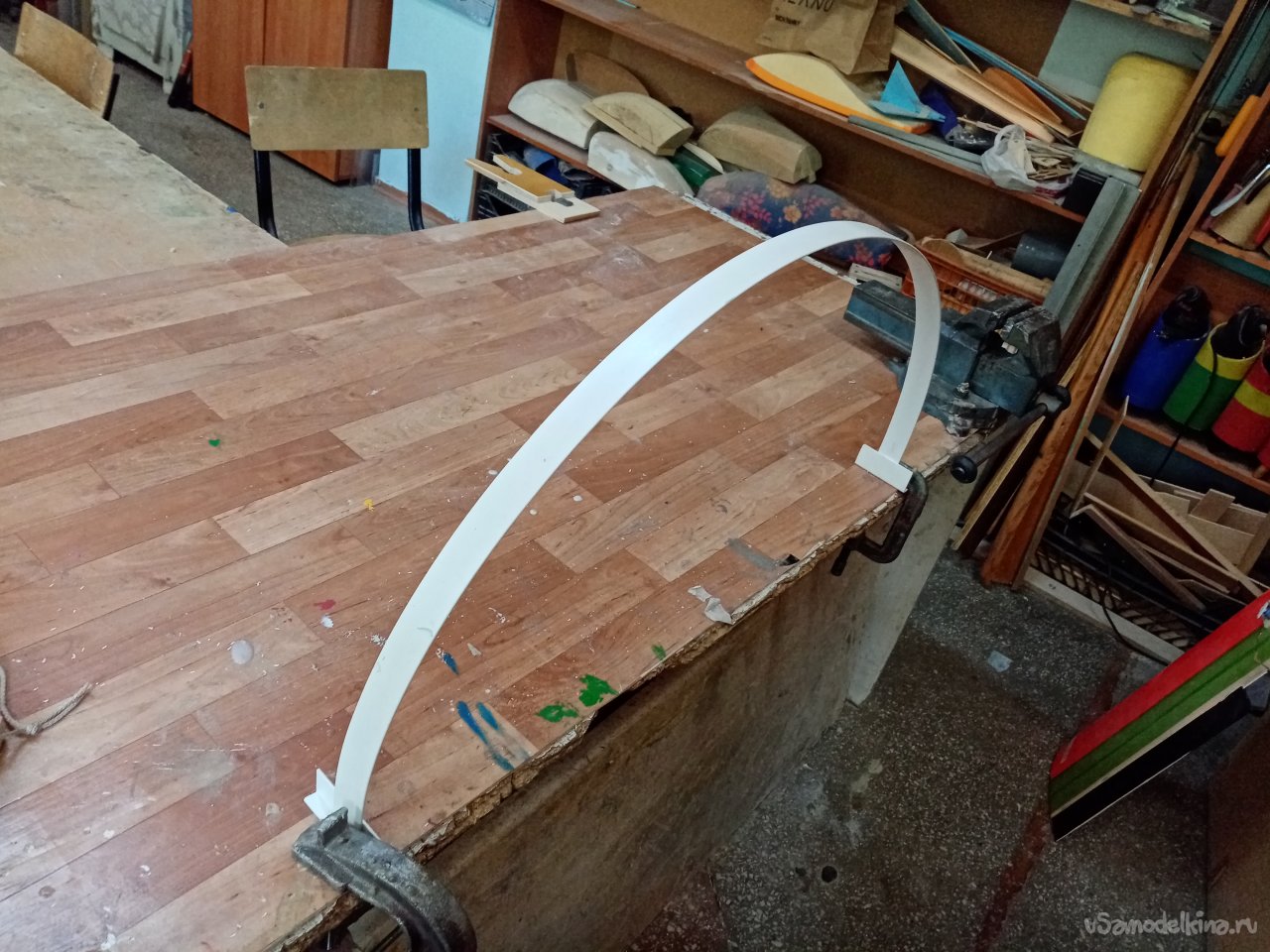

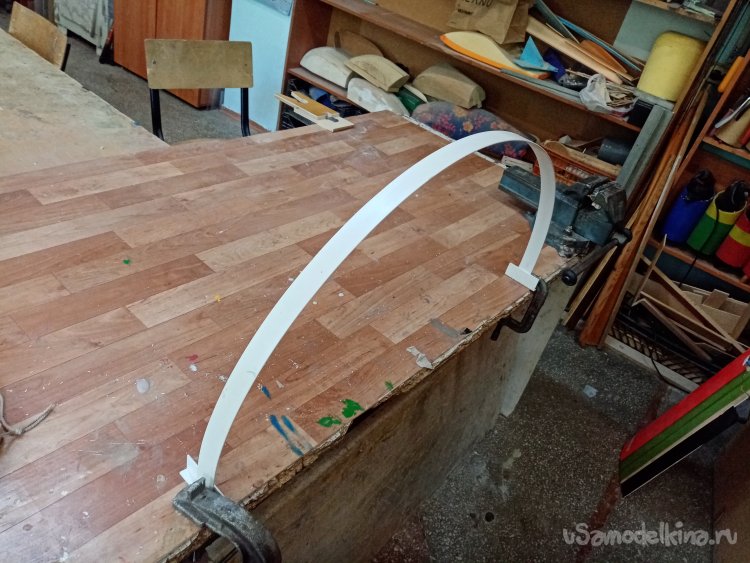

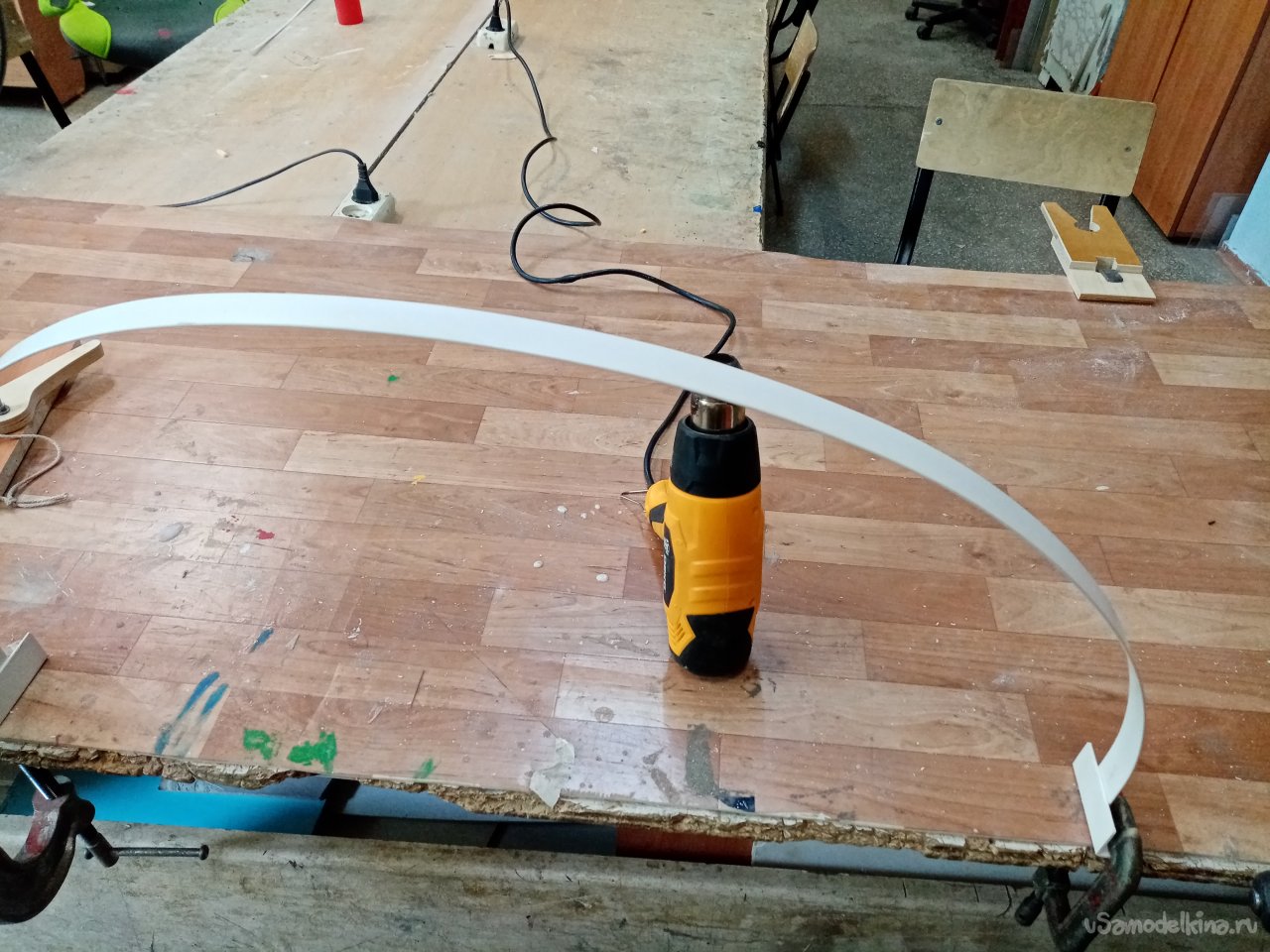

Следующий этап моей разрушительной деятельности, сгибание полосы. Закрепляю кончики на столе при помощи струбцин. Подбираю примерный изгиб. Включаю строительный фен на минимальный нагрев и начинаю осторожно прогревать пластик с внешней и внутренней стороны. Мне нужно согнуть его не четкой, плавной дугой. Посередине конструкции хочу немного сделать прямой участок. Работаю осторожно, стараюсь не перегреть конструкцию. Минут десять грел, но дуга получилась, как хотел. «Вся спина мокрая». Остужаю конструкцию при помощи напольного вентилятора.

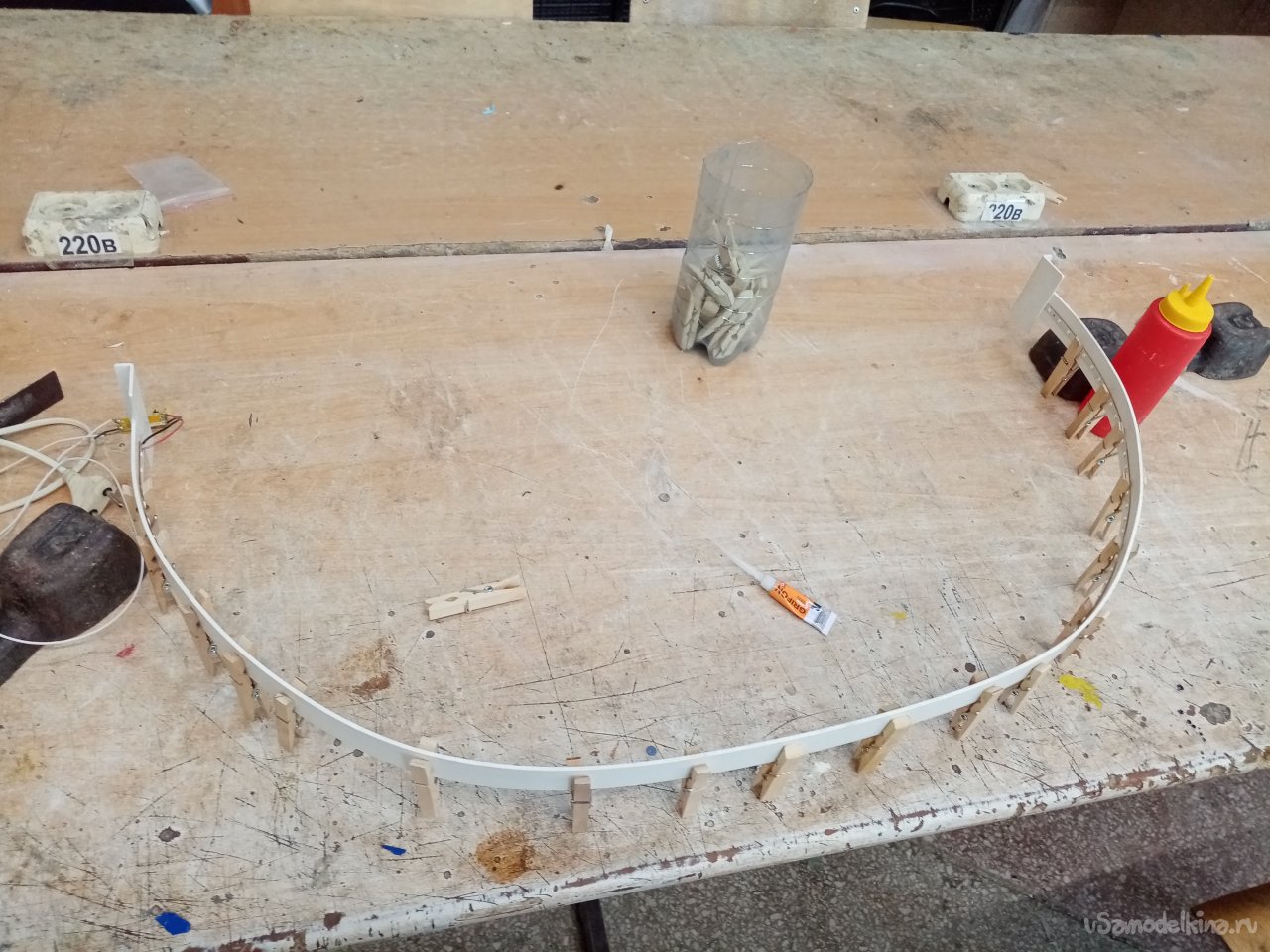

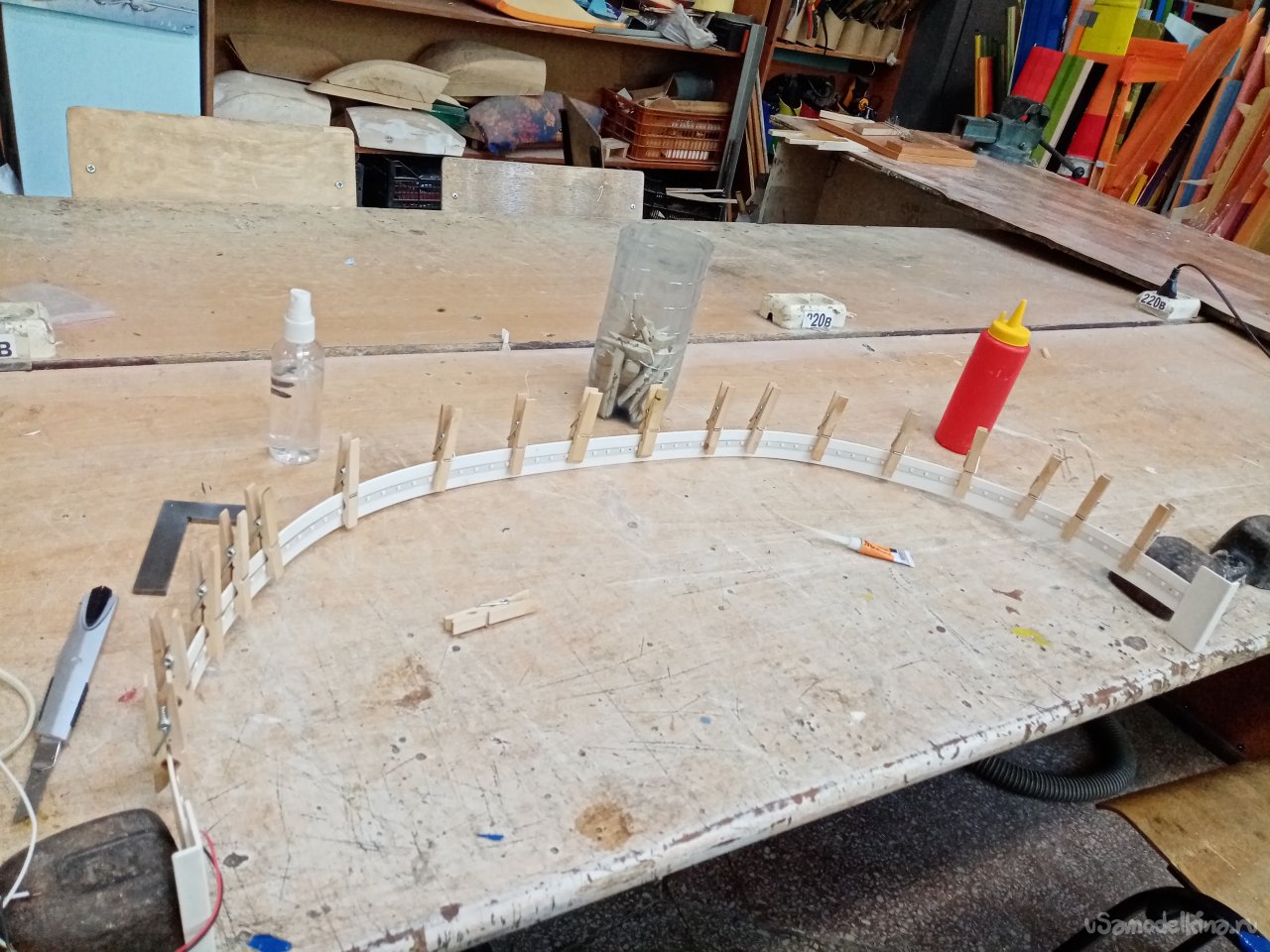

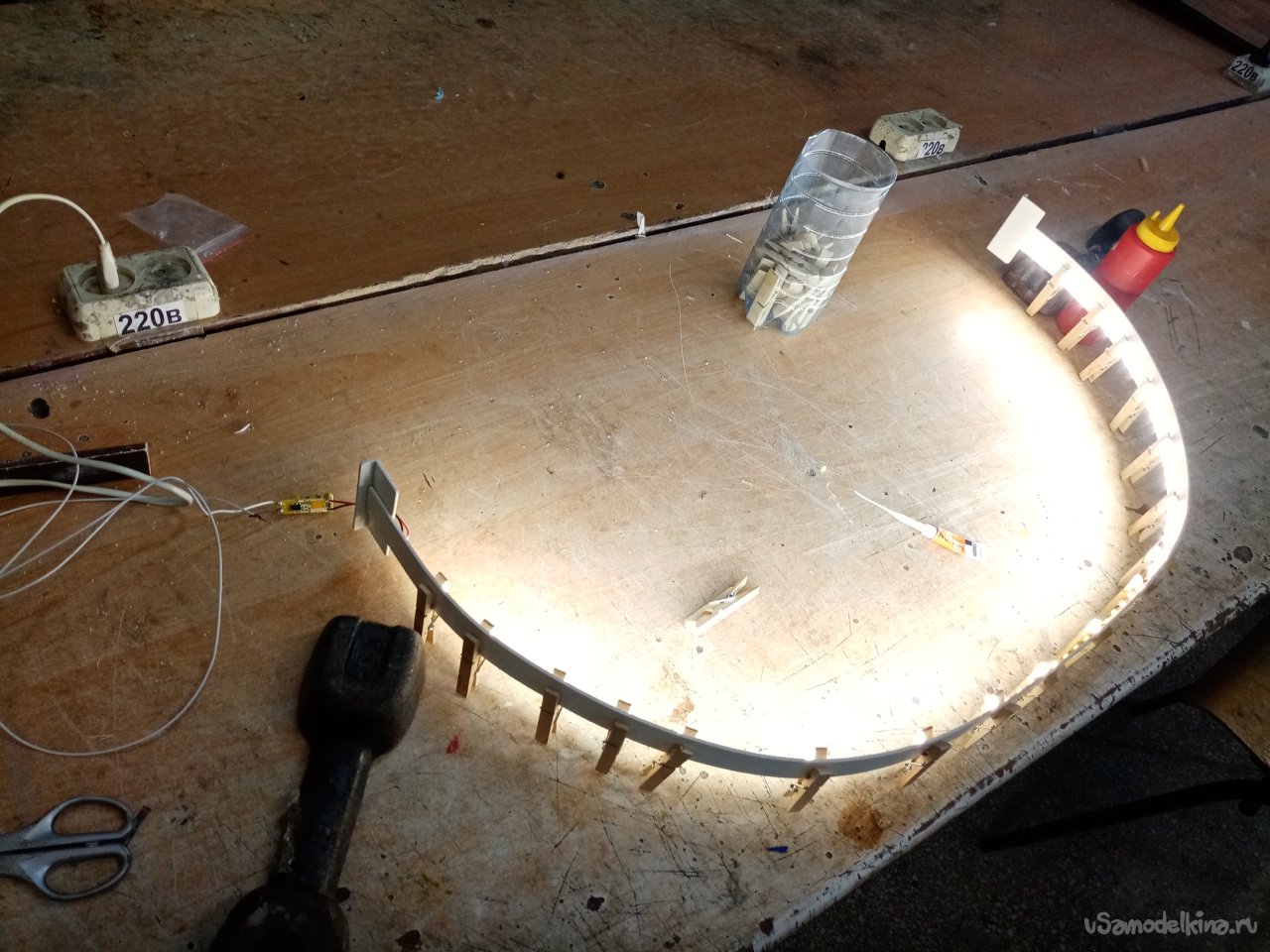

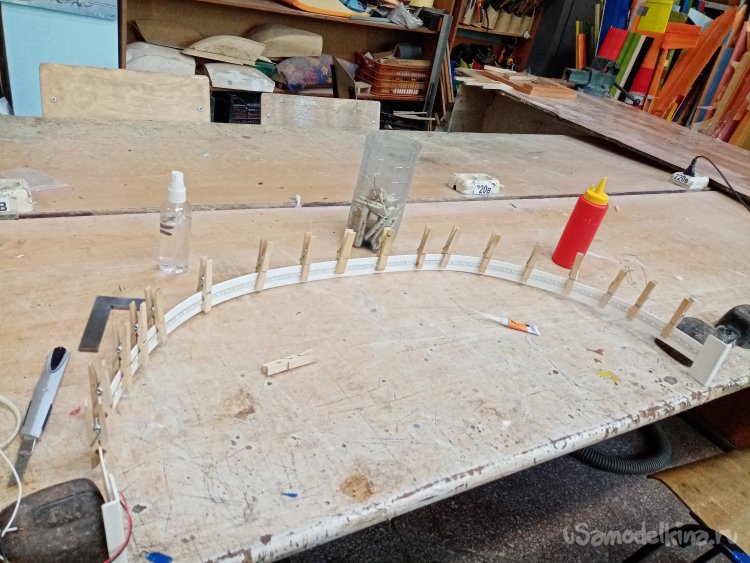

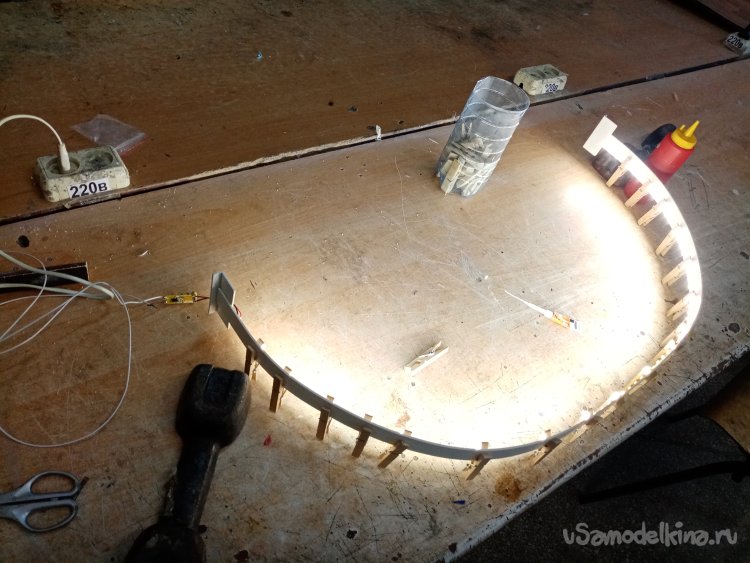

Получилось хорошо, когда снял со стола, ничего не разогнулось. Форму держит. Устанавливаю в лежачее положение на столе. Для гарантии подпираю концы дуги гантелями. Нужно приклеивать полосу на внутреннюю поверхность. Закрепляю светодиоды деревянными прищепками и фиксирую капельками циакрина. Затем переворачиваю конструкцию и продолжаю капать на стук ленты и пластика. Оставляю застывать.
Можно и по чайку.
Да, совершенно забыл проверить, как все светит. Недавно вроде работало. Вот будет интересно, если не засветится. Втыкаю провода в розетку. Нормально горит и светит. Через некоторое время все застыло, снимаю прищепки и полностью проливаю все стыки ленты и дуги циакрином с двух сторон.

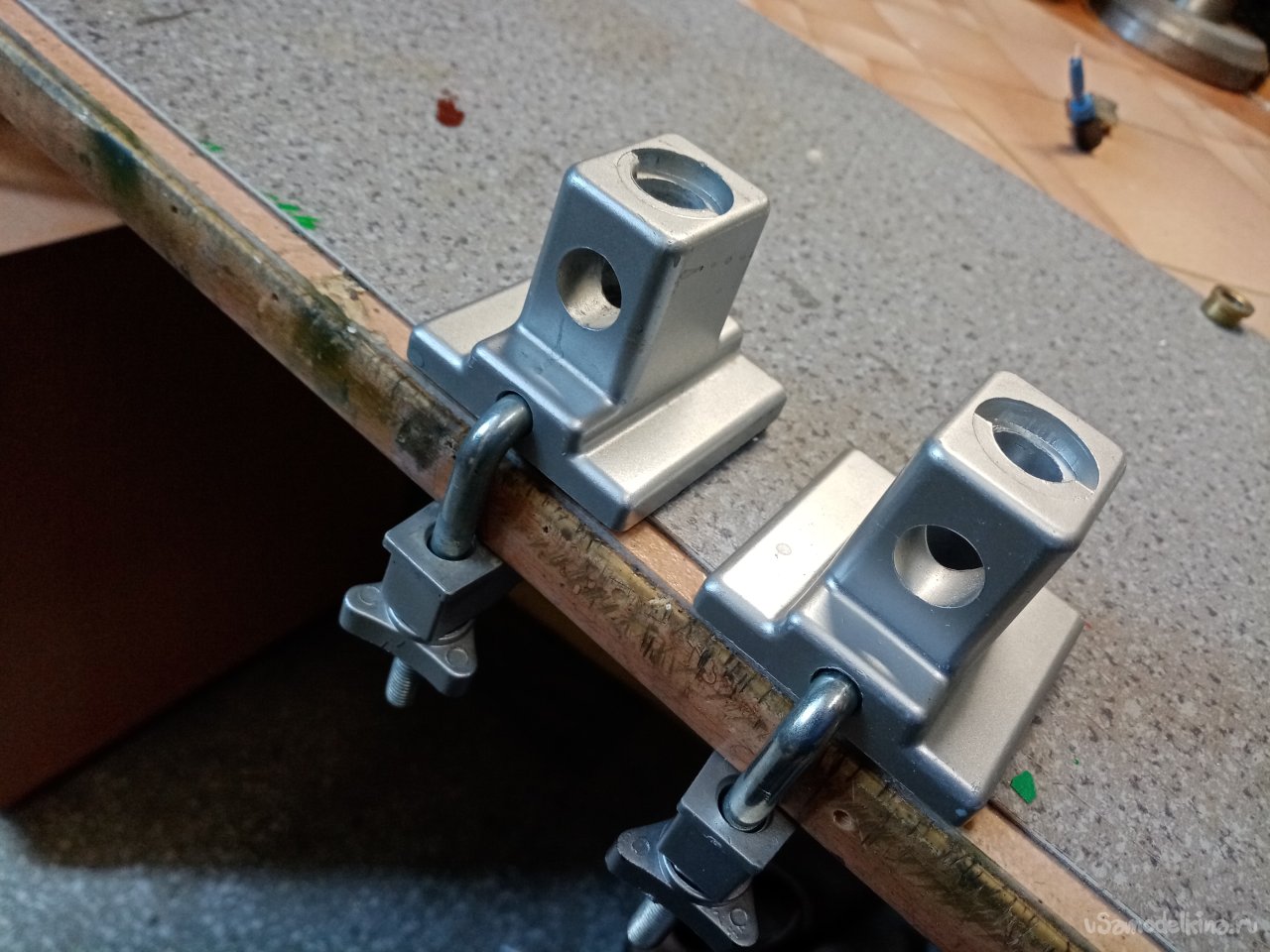

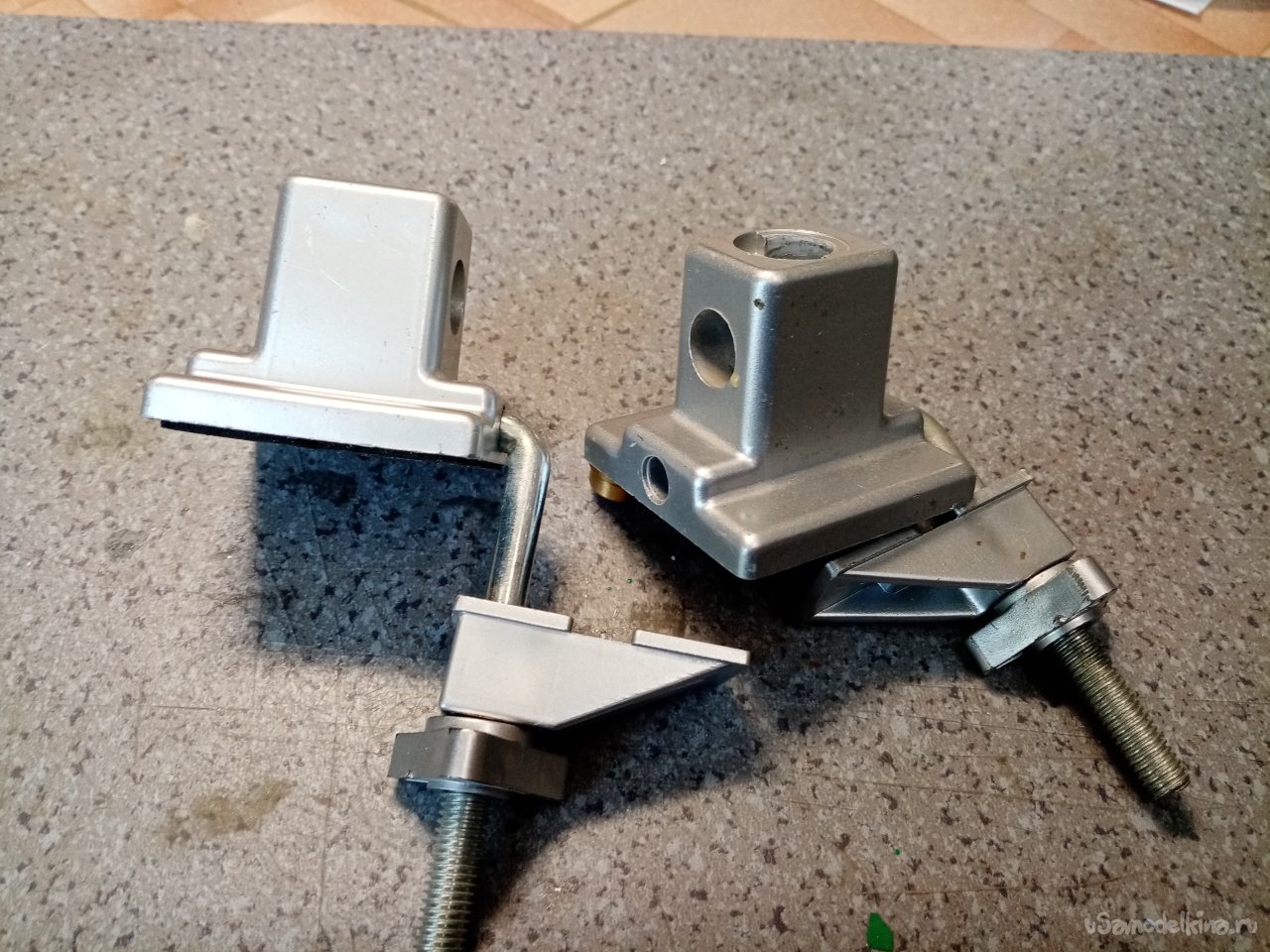

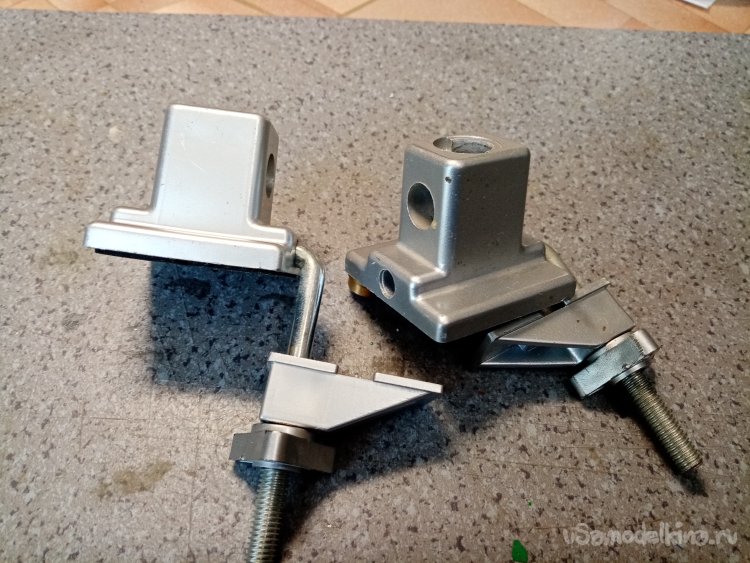

Крепления пришли сами. Давно лежали в коробочке практически новые зажимы от настольных ламп. Извлекаю это богатство. Потом придумаю, как использовать.

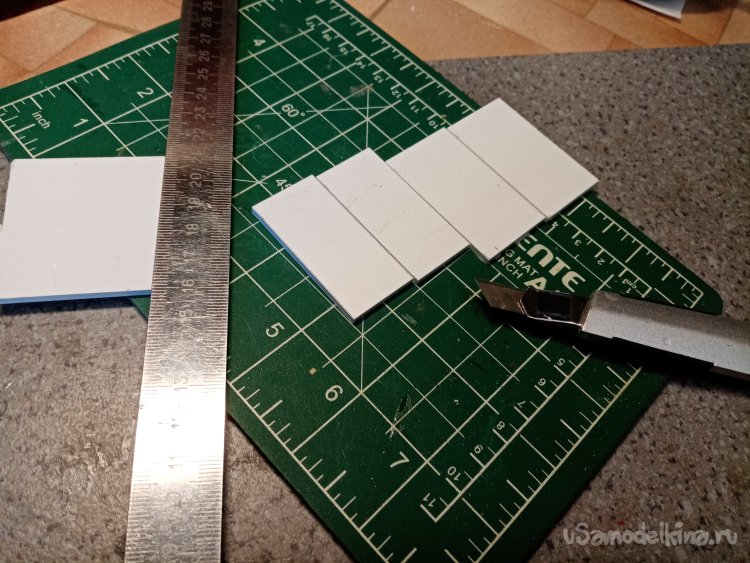

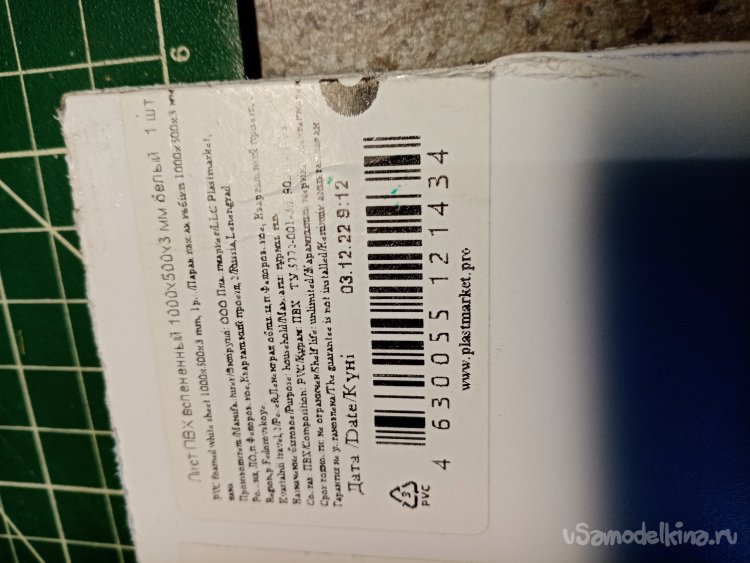

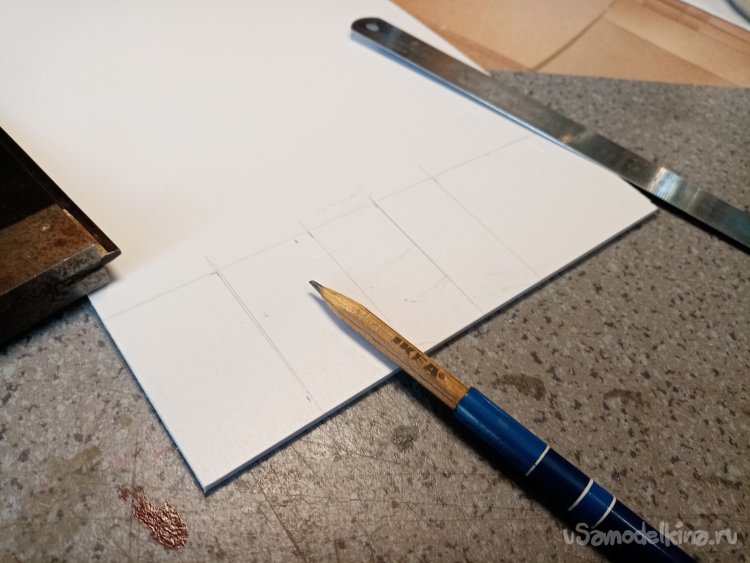

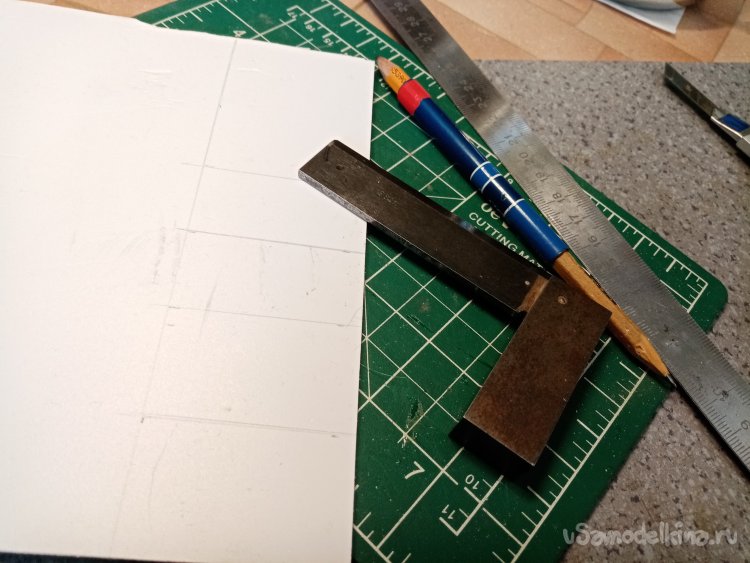

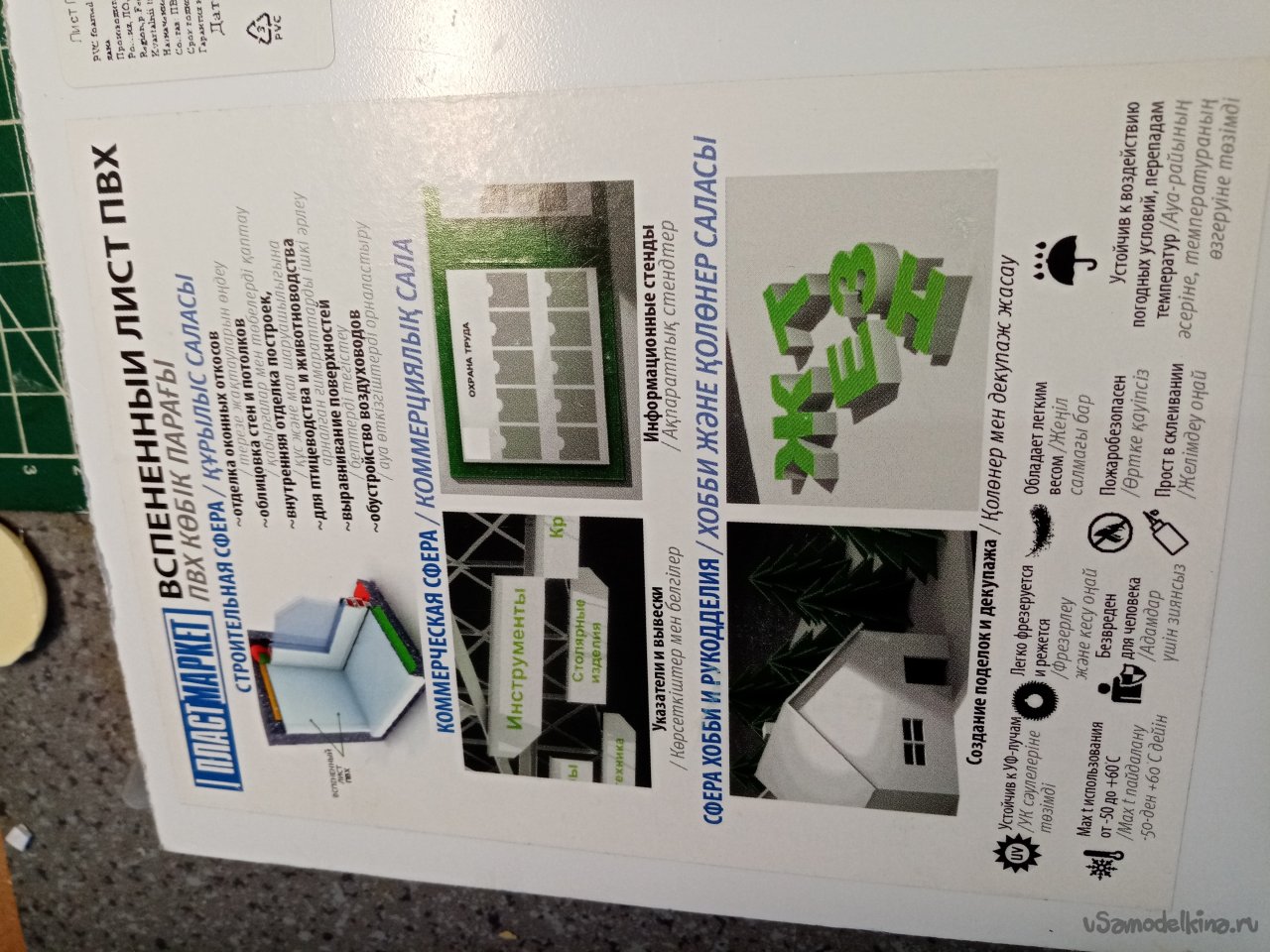

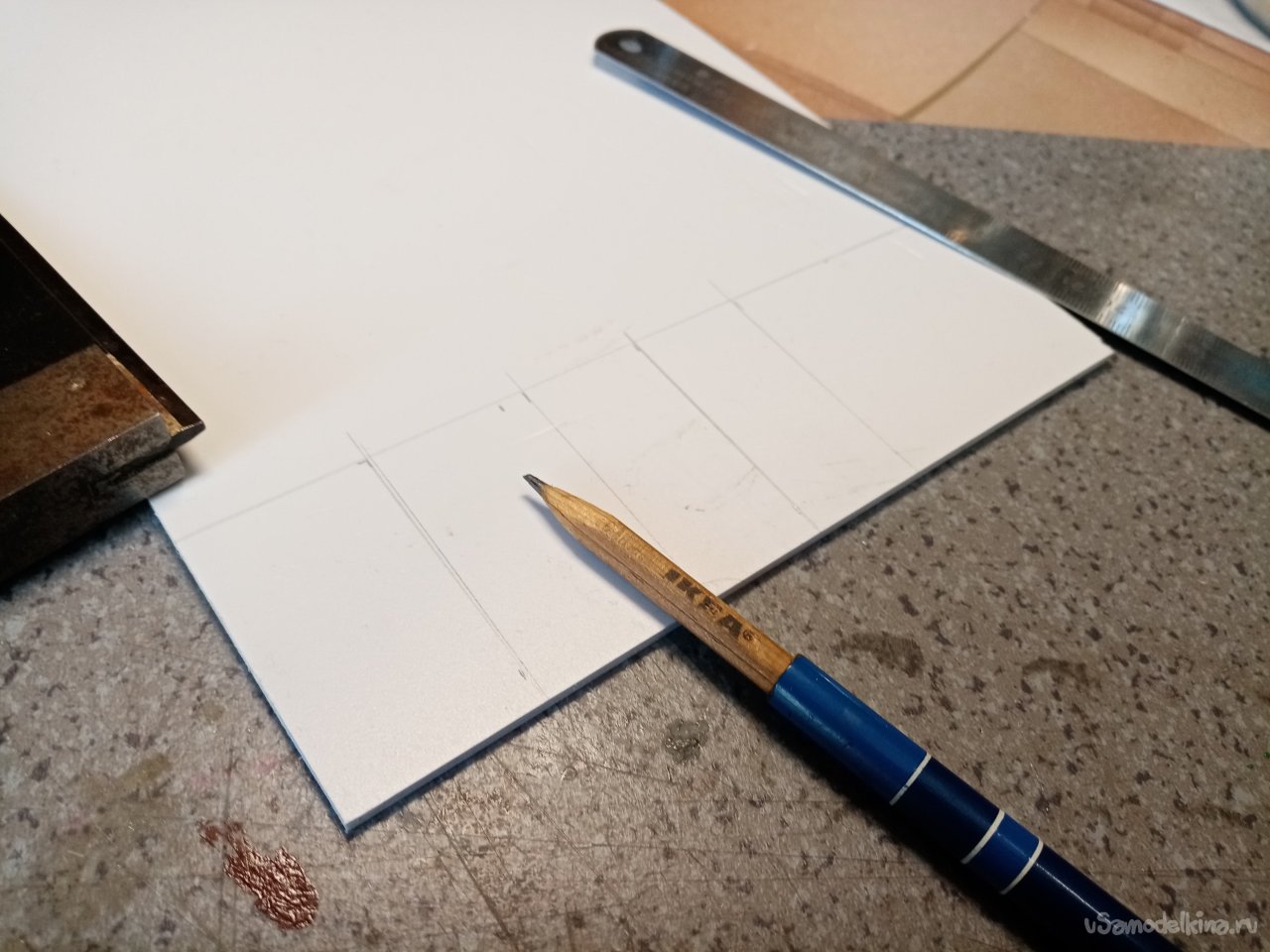

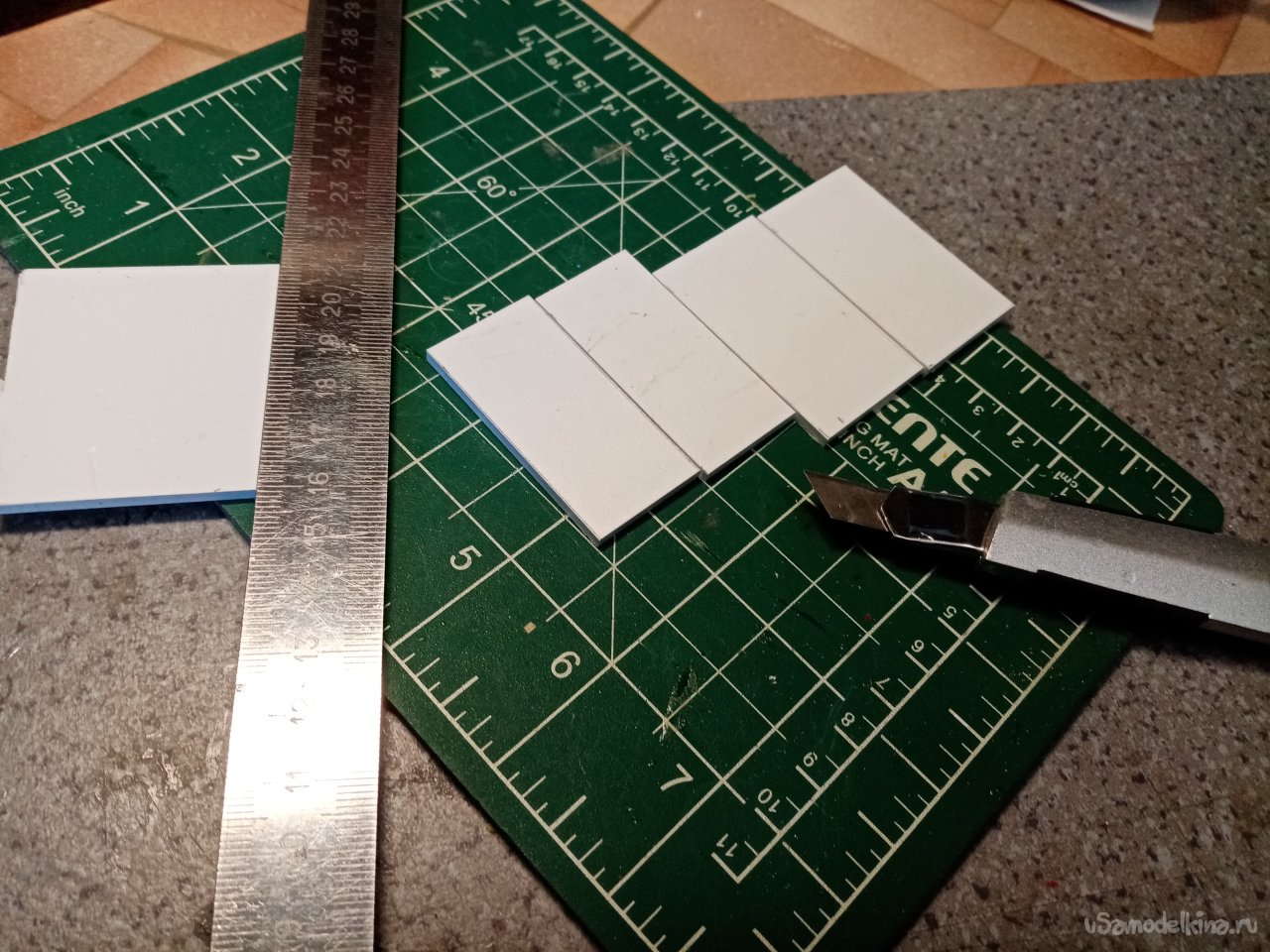

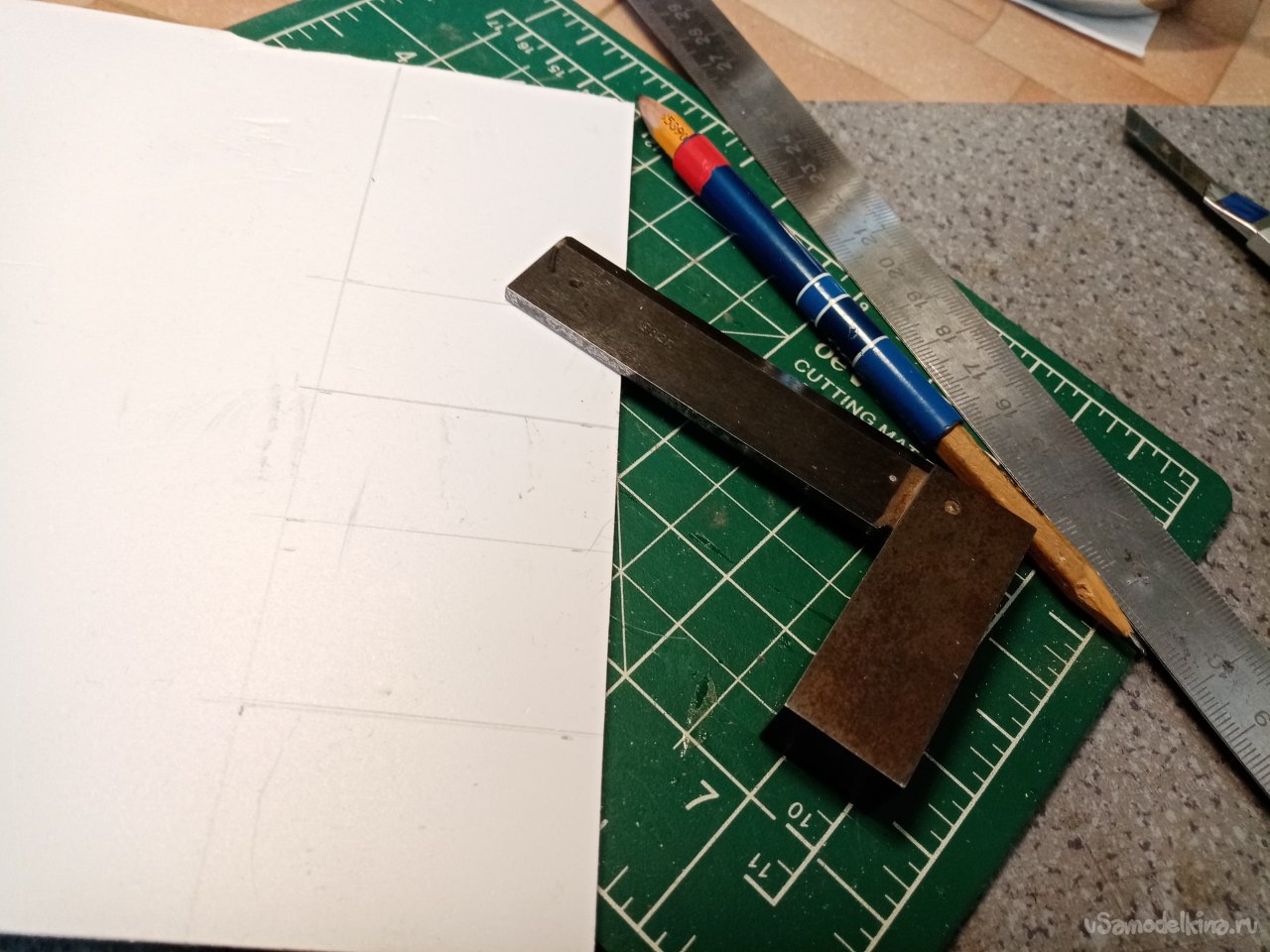

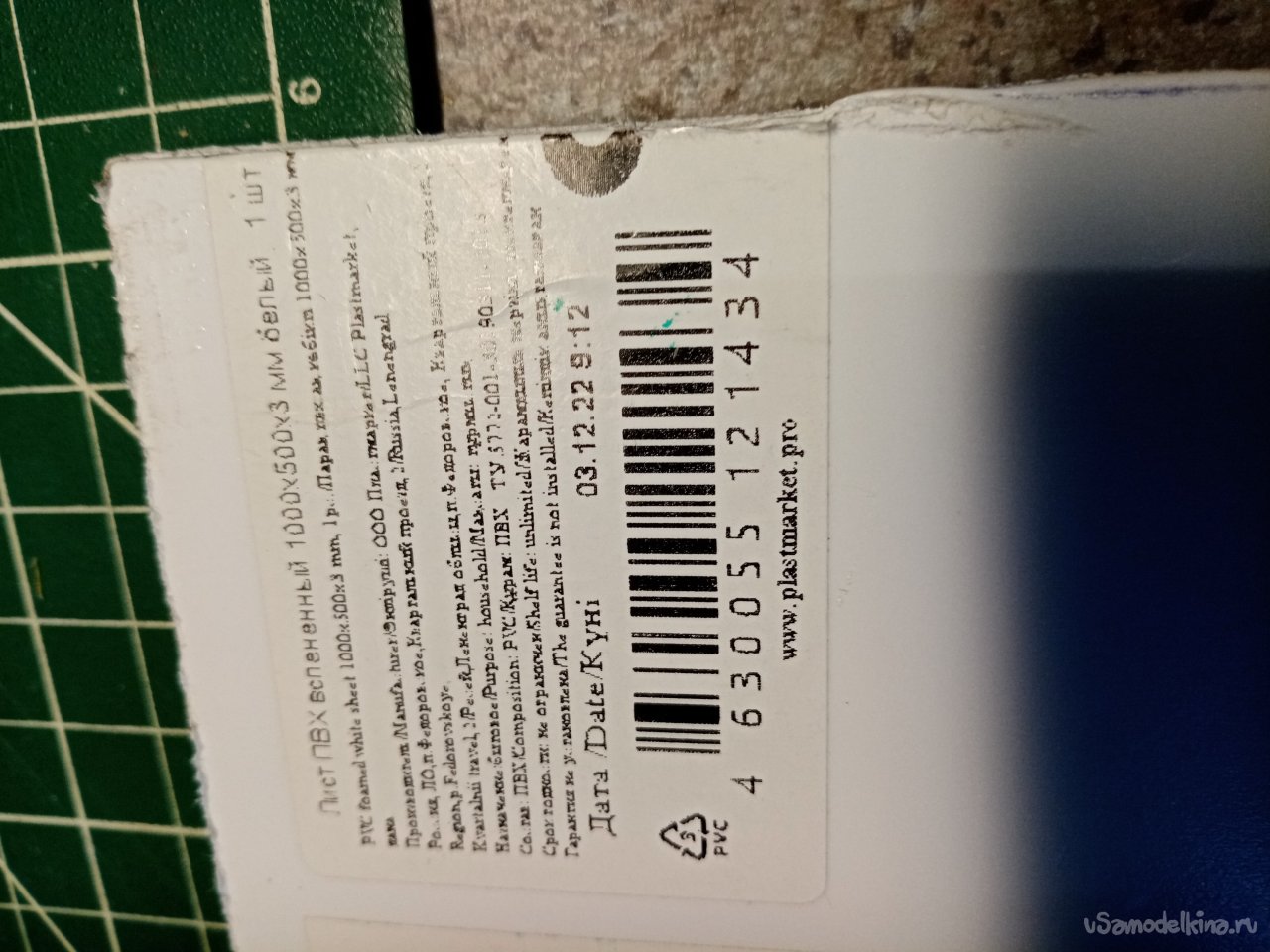

Сейчас нужно собрать коробочку для блока питания ленты. Начинаю измерять и чертить. В качестве конструктивного материала выбираю рекламный пластик толщиной в 3мм. Даже этикетка, наклейка сохранилась.

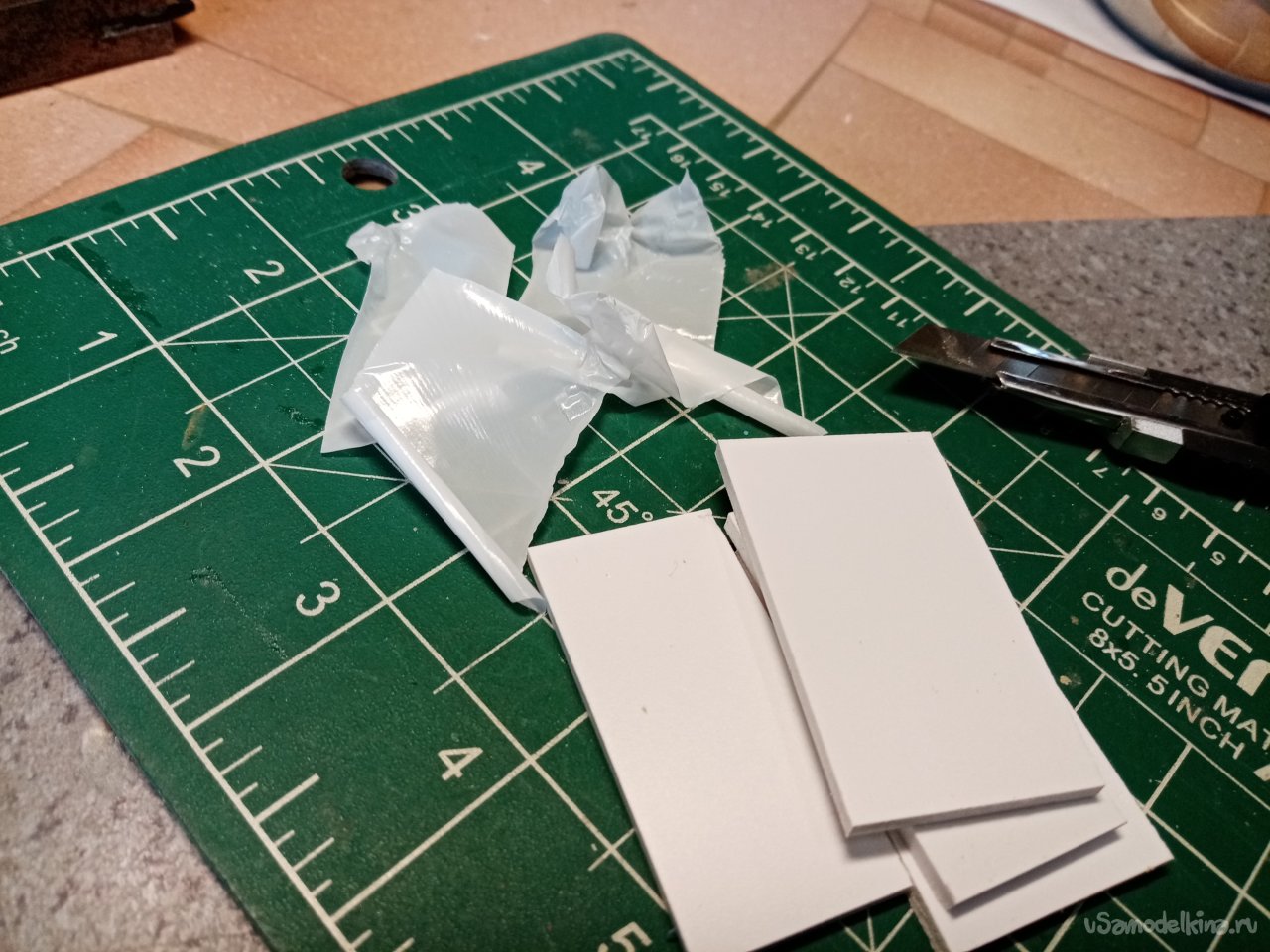

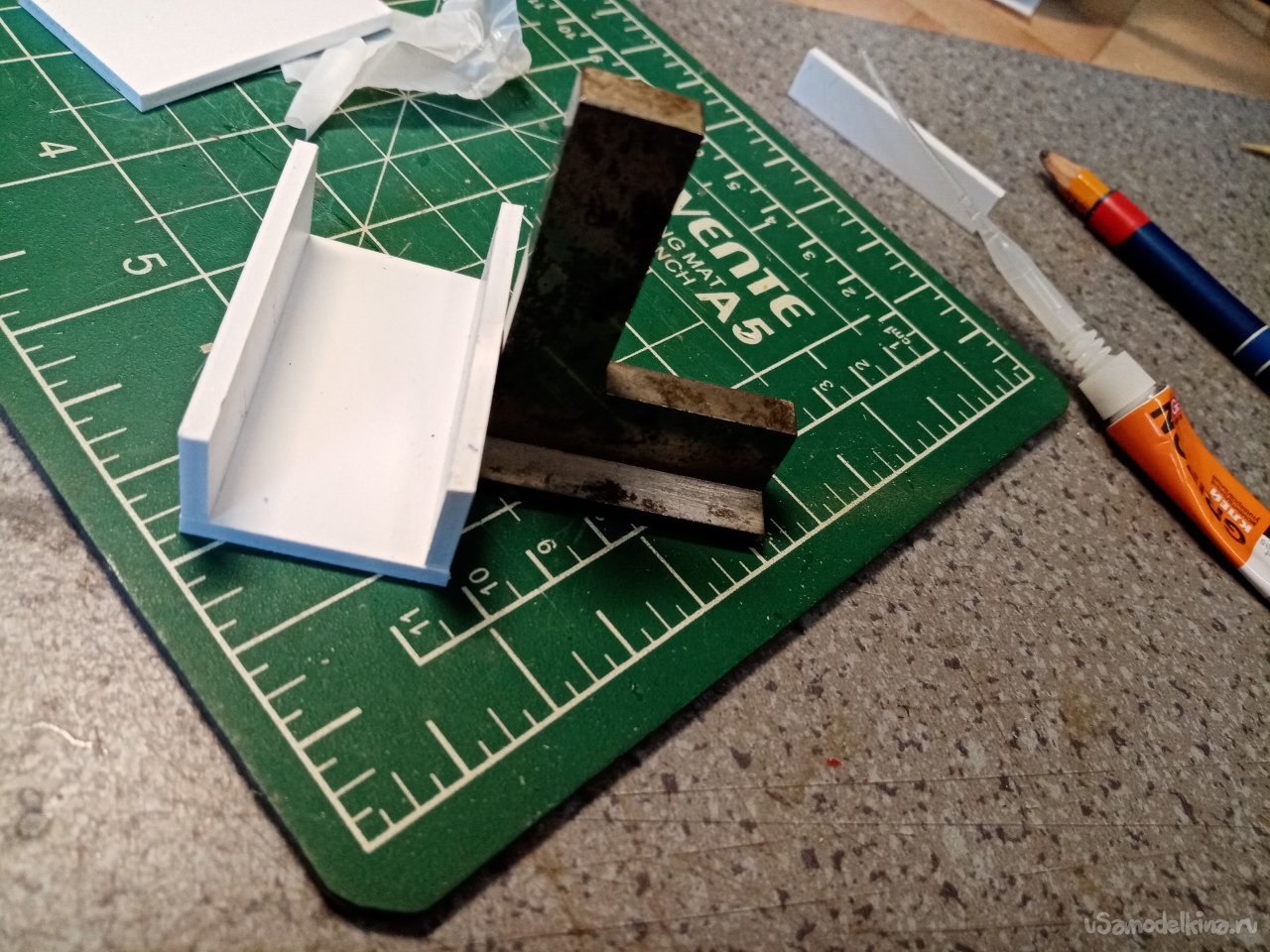

Снимаю защитный слой с пластика. Приклеиваю парочку стенок циакрином встык. Строгую вертикальность элементов контролирую при помощи слесарного металлического угольника.

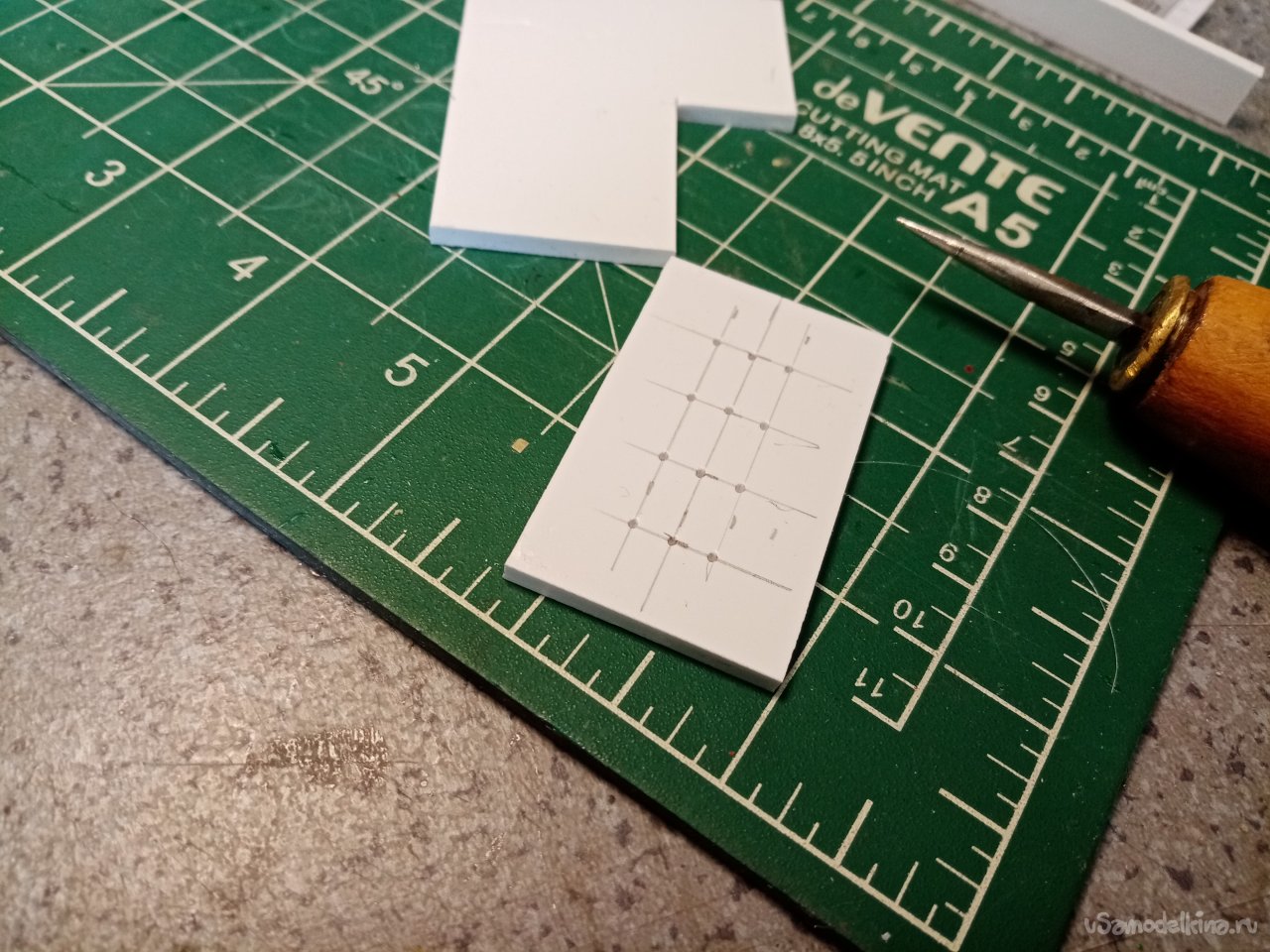

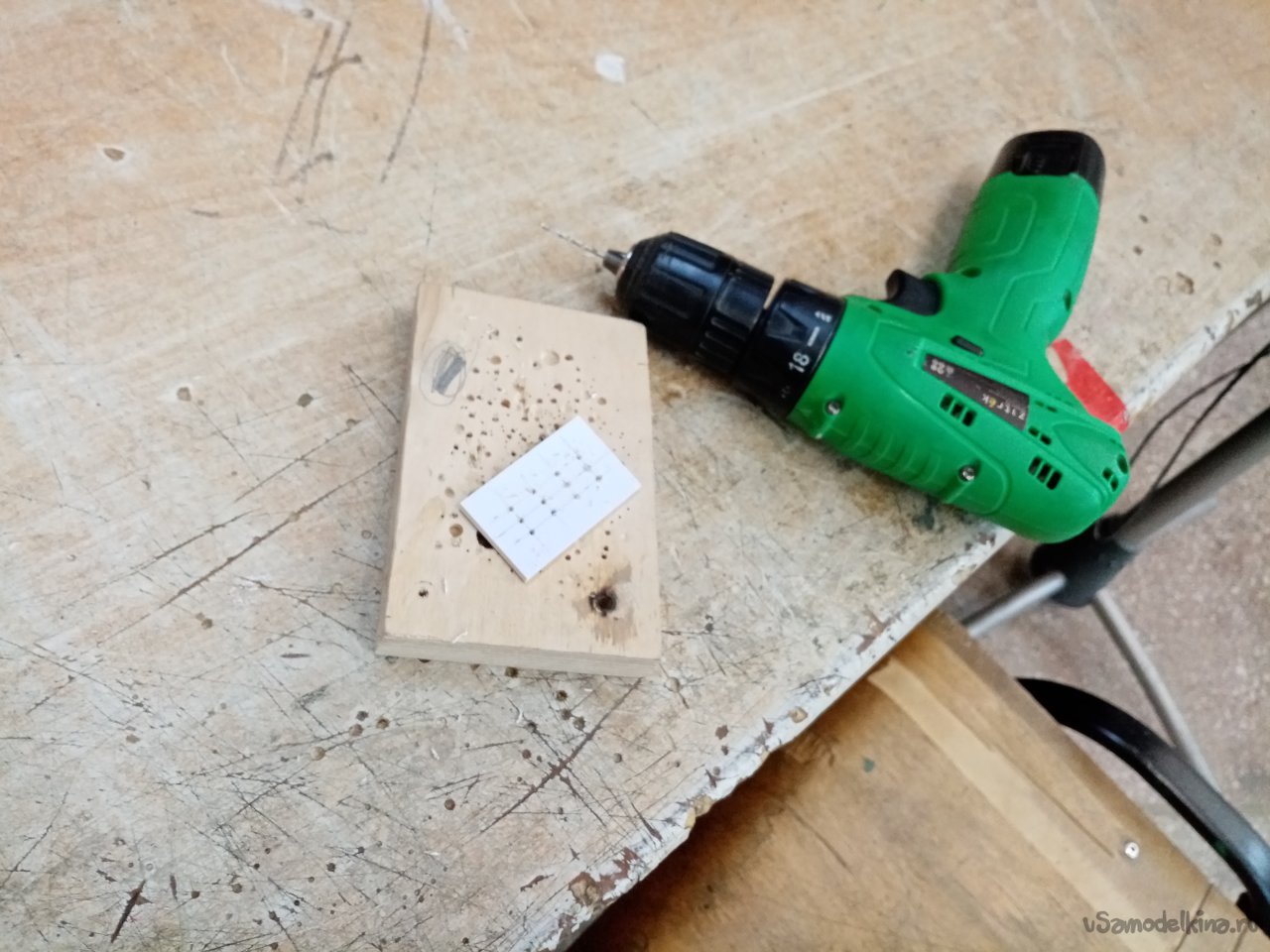

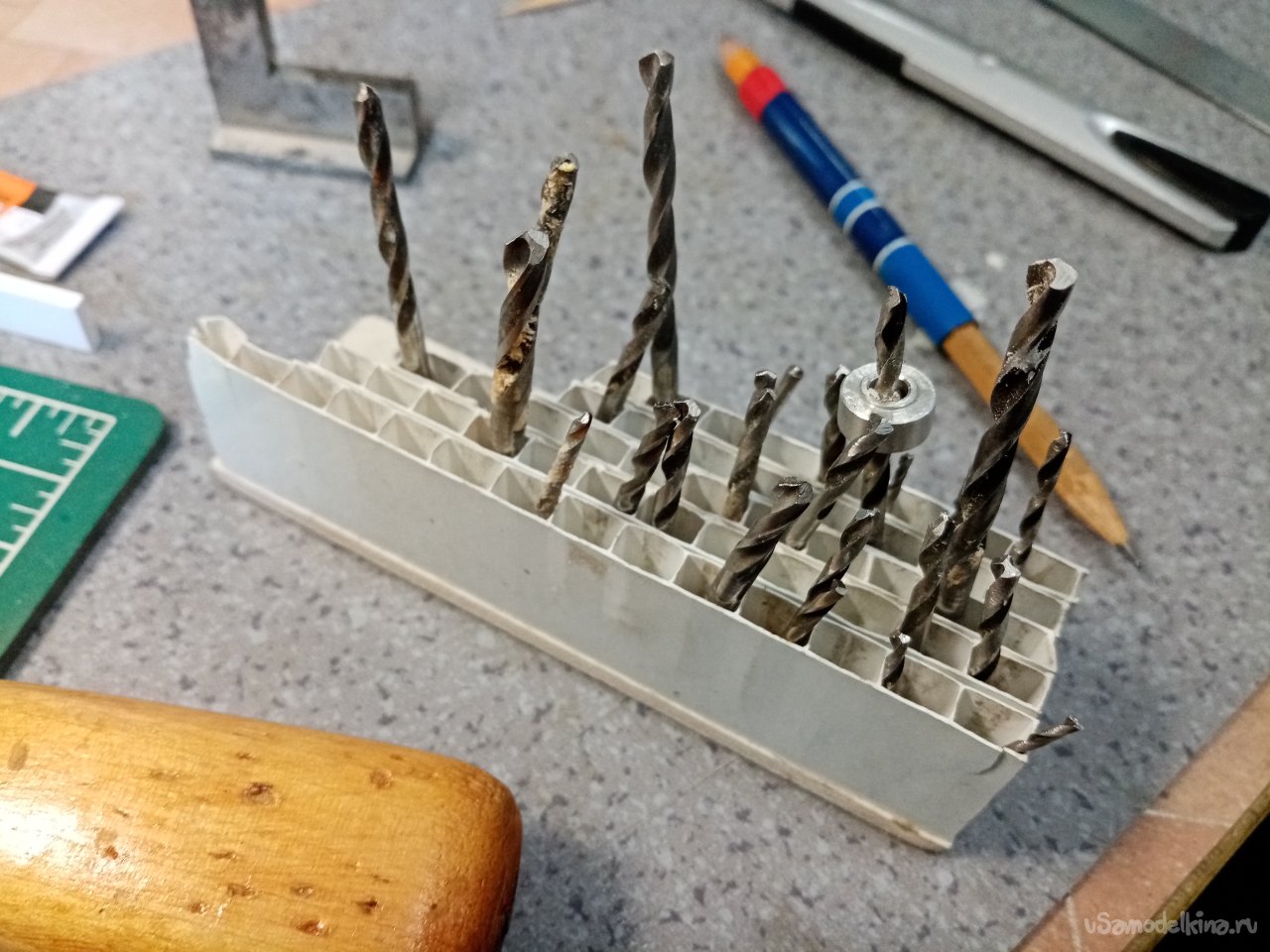

Затем торцовую стенку. Размечать неохота квадратик. Поступаю по «ленивому методу», приклеиваю коробочку в торец на плоскость. Подождал, пока клей схватится, и обрезал ножом по контуру.В крышке решил насверлить немного отверстий охлаждения. Размечаю положение, центры определяю шилом. Подбираю сверло нужного диаметра и сверлю

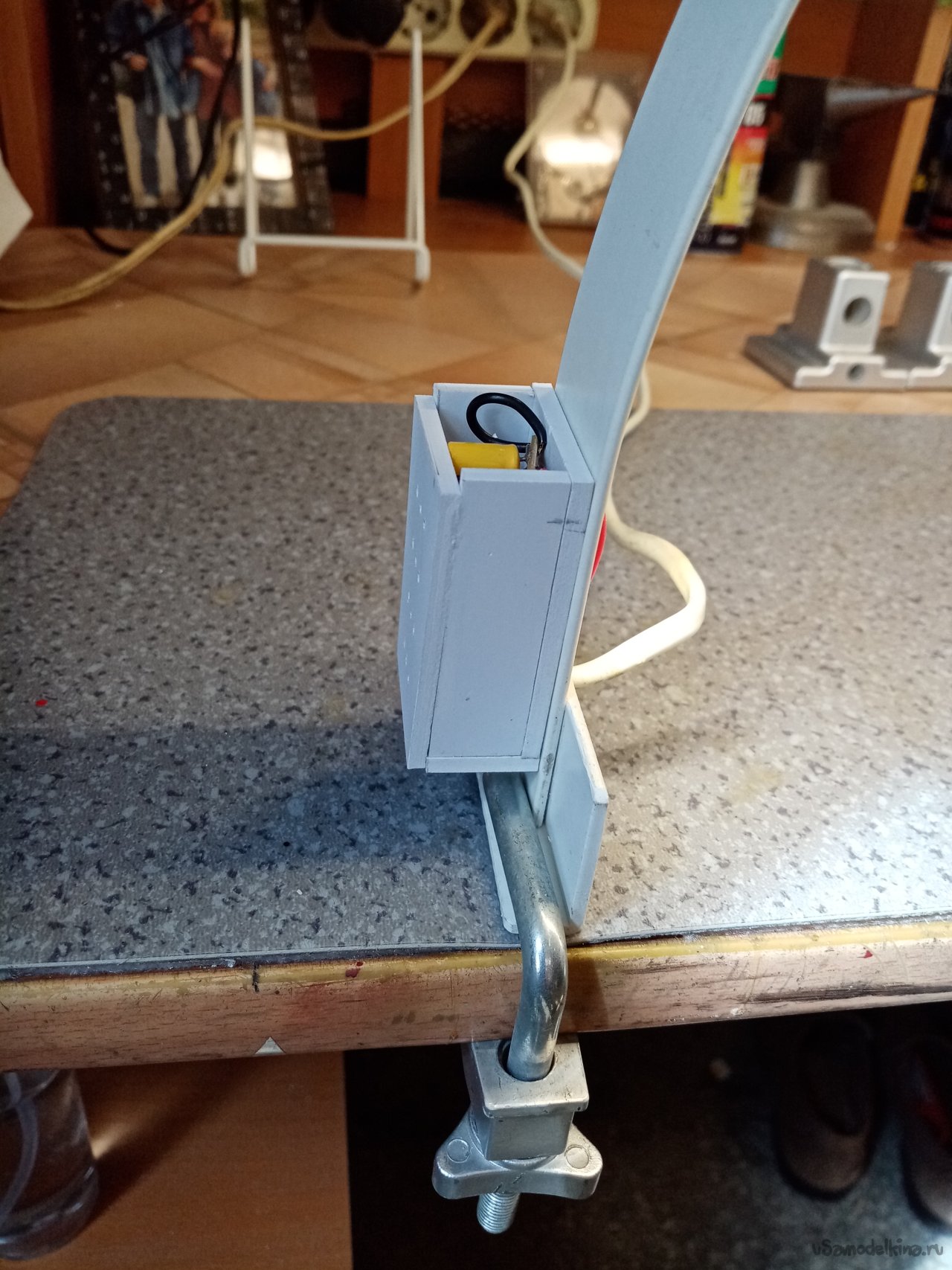

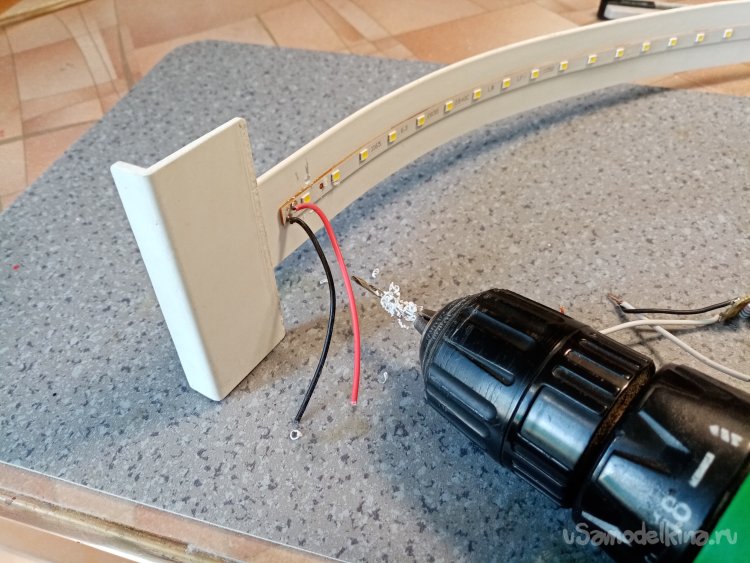

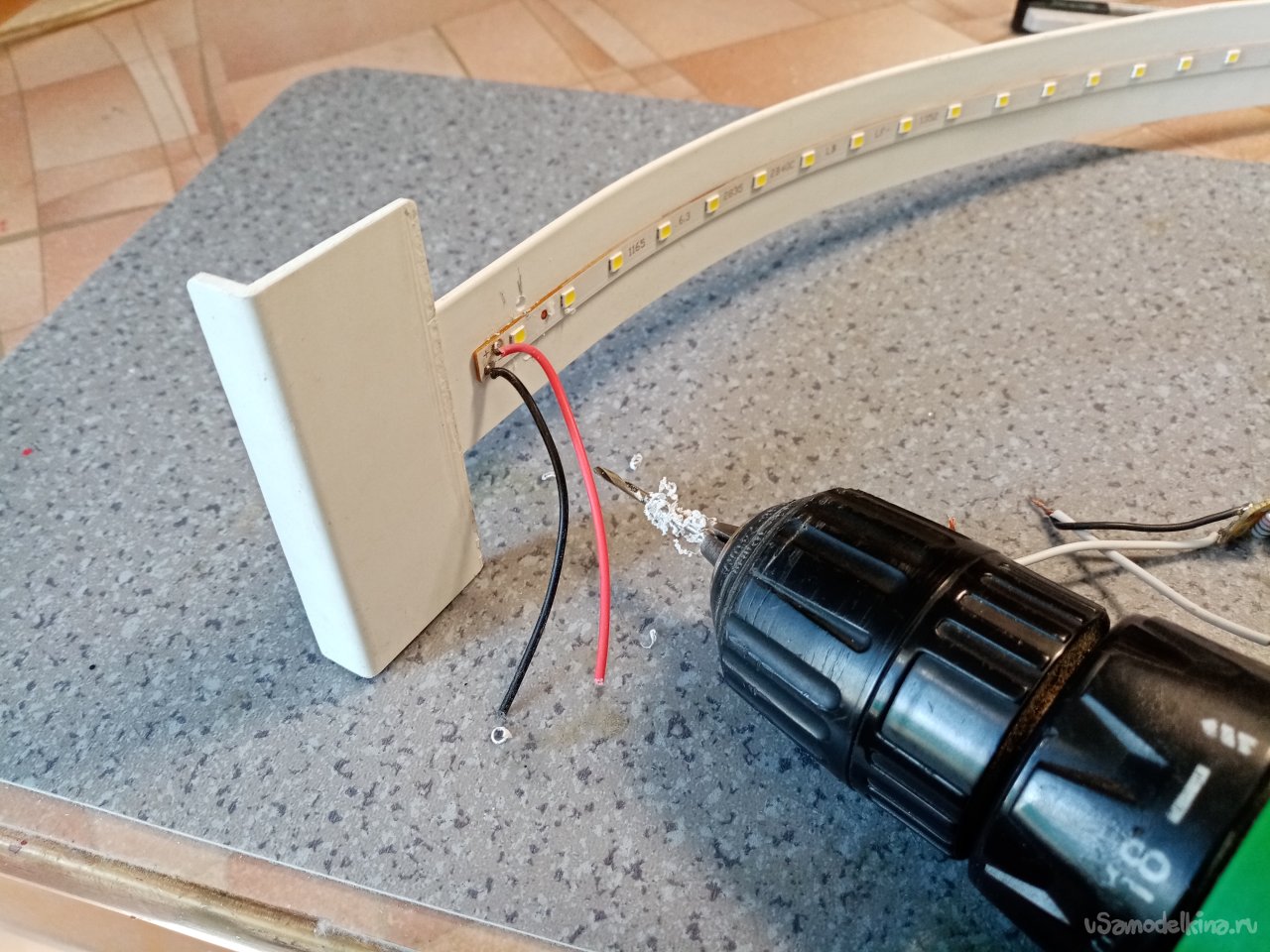

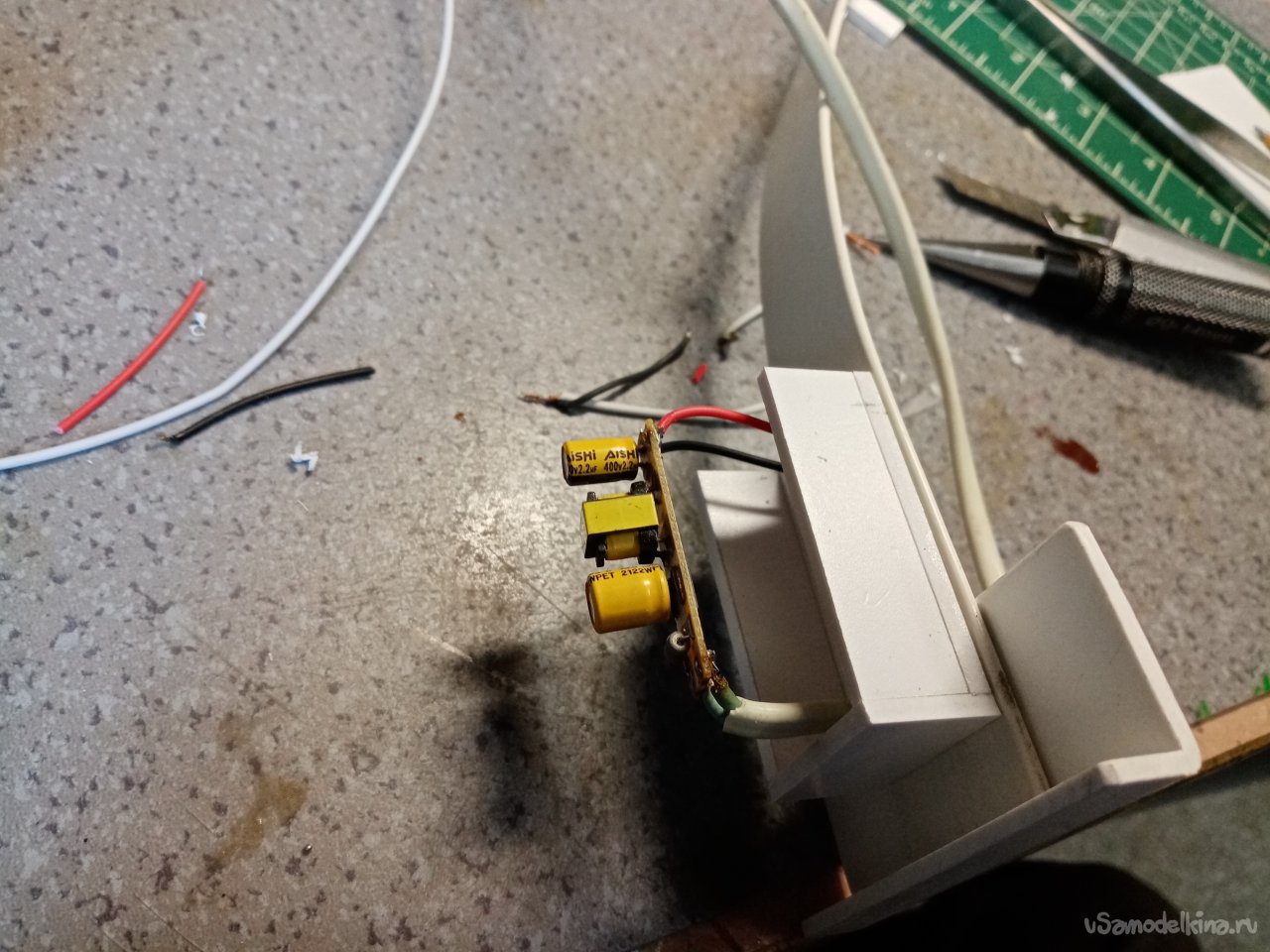

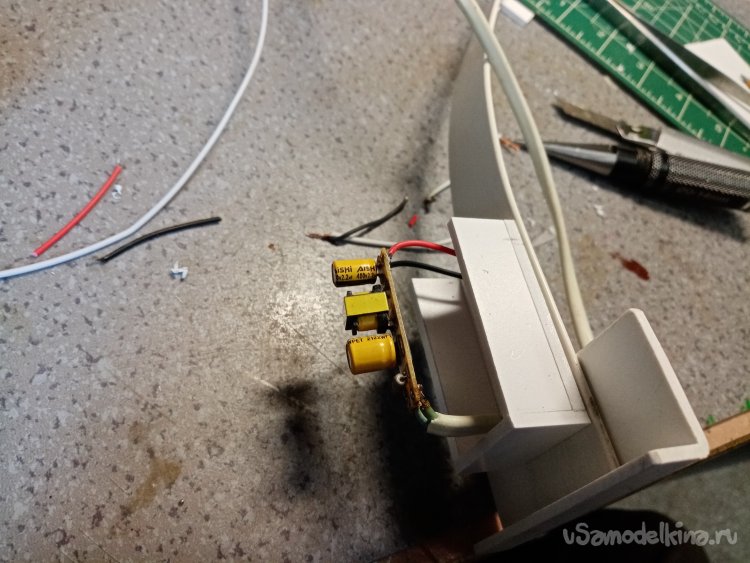

Коробочку блок располагаю на внешней стороне дуги. Для этой цели сверлю отверстия для проводов. В коробочку устанавливаю блок питания и припаиваю все по местам. Саму коробочку приклеиваю к пластику на циакрин.

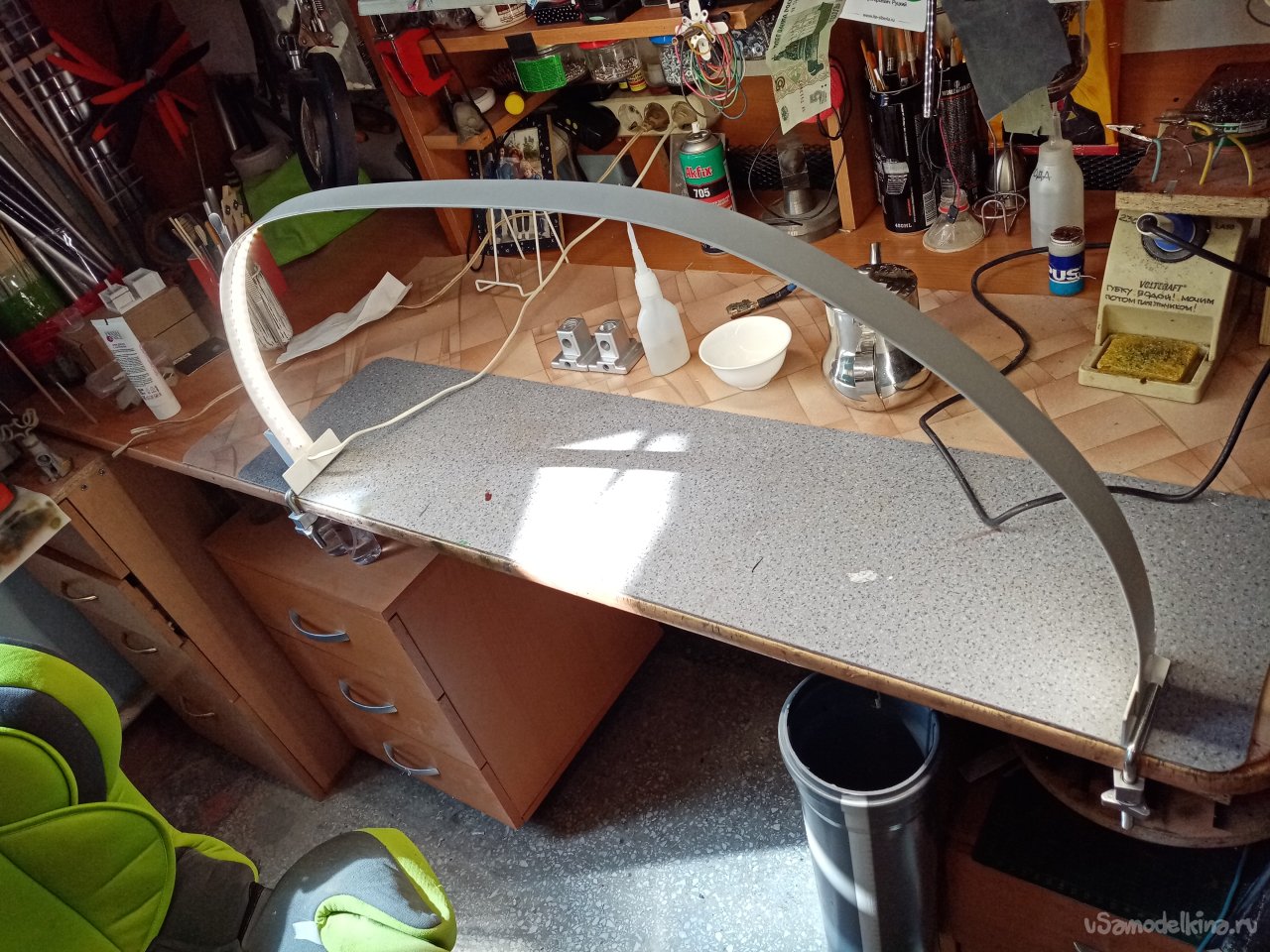

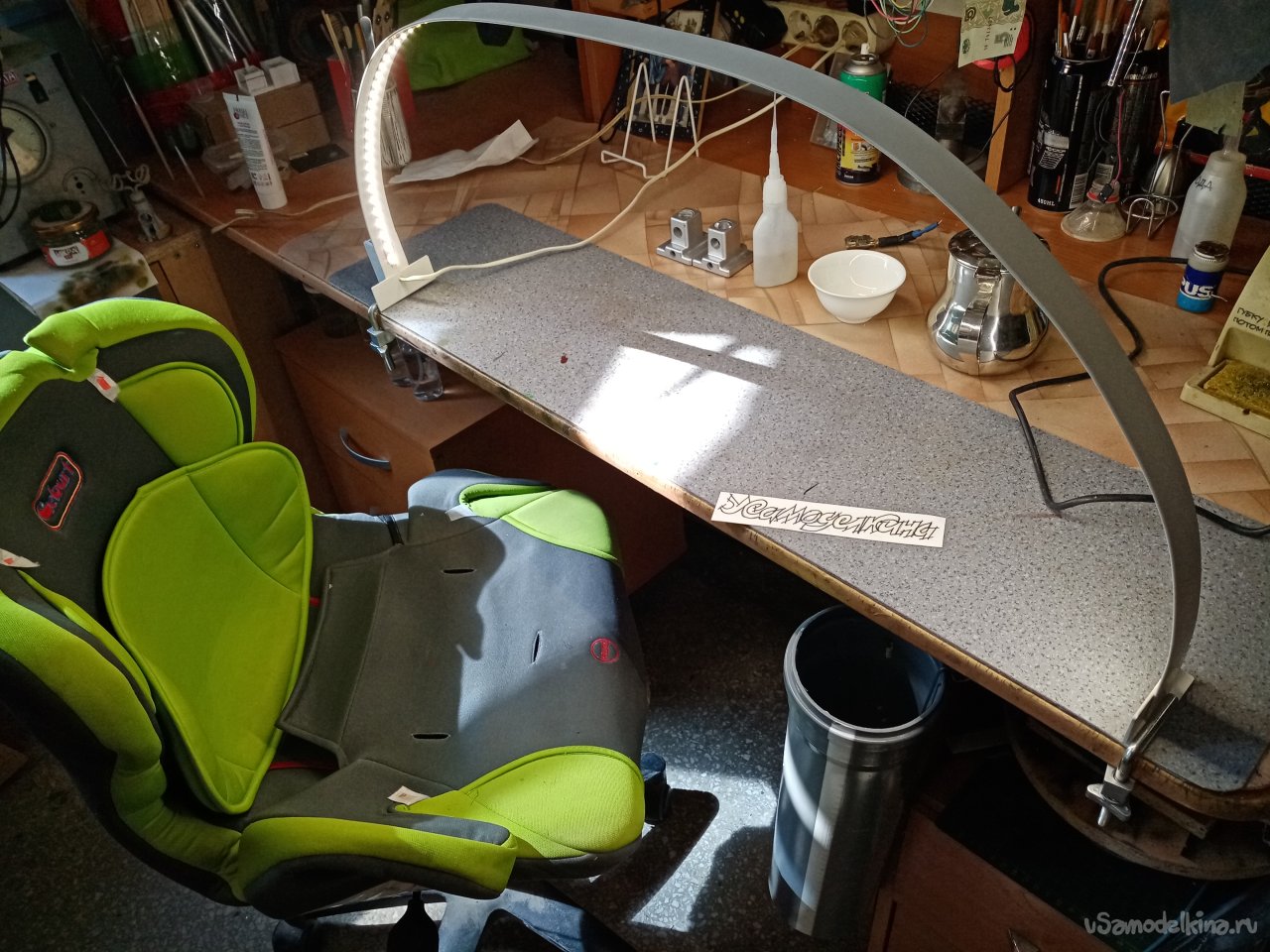

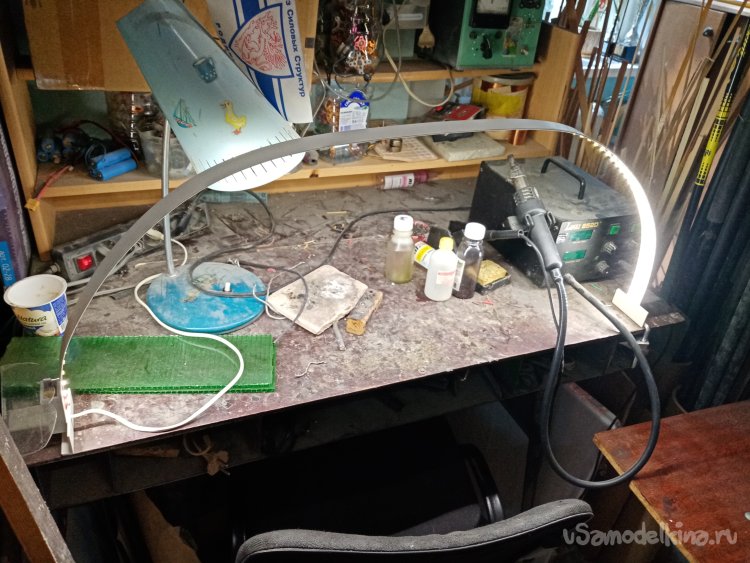

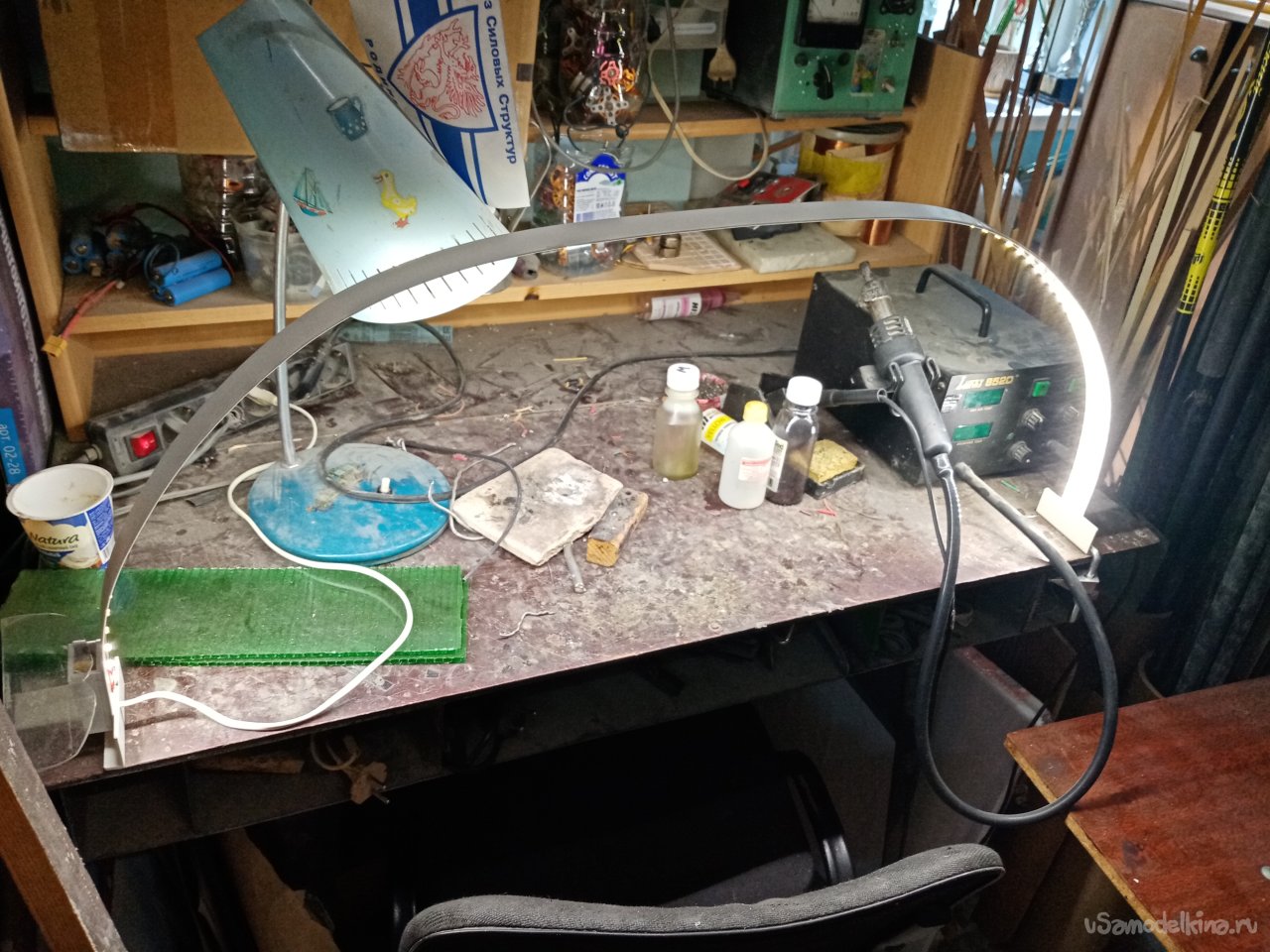

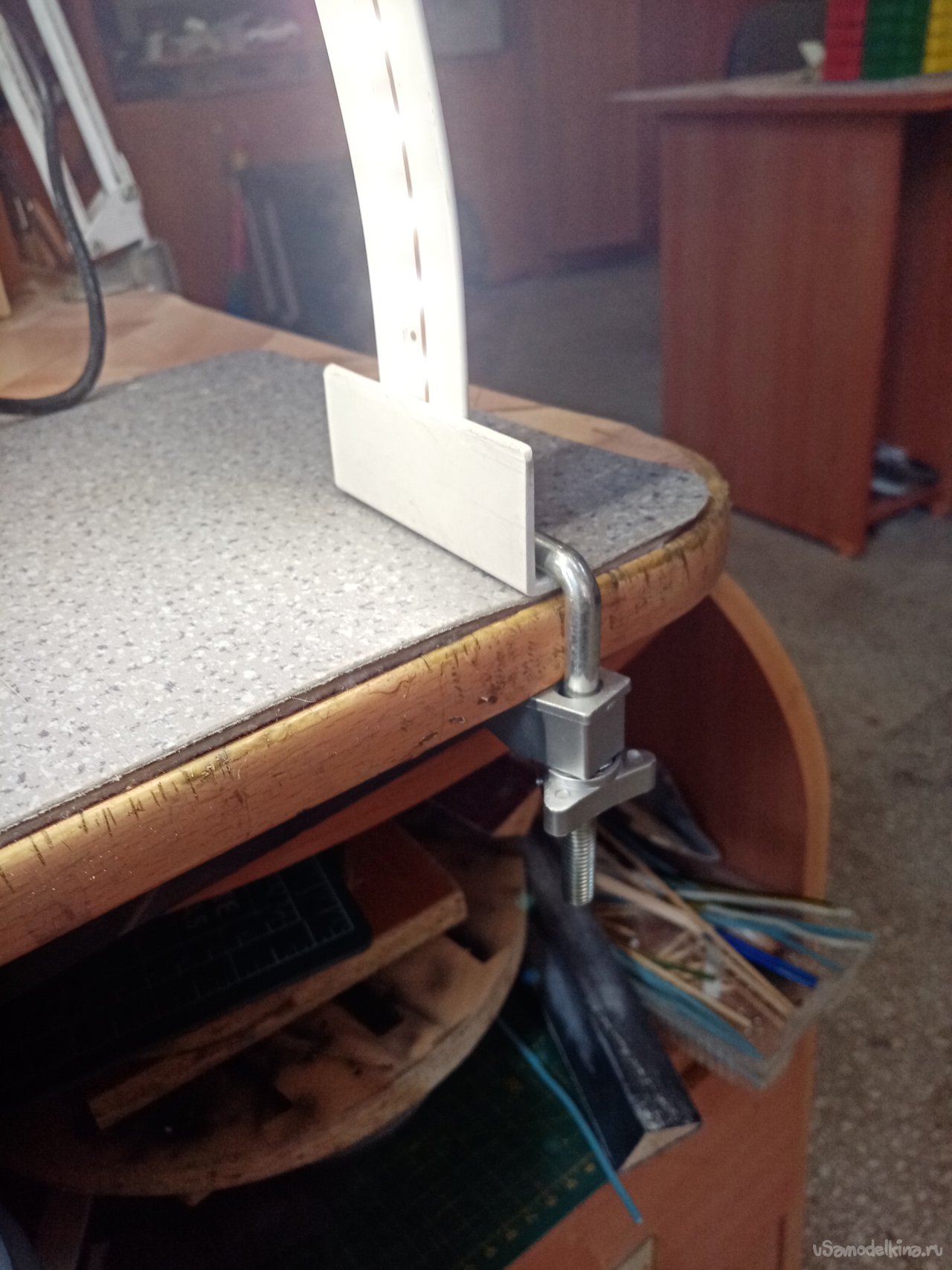

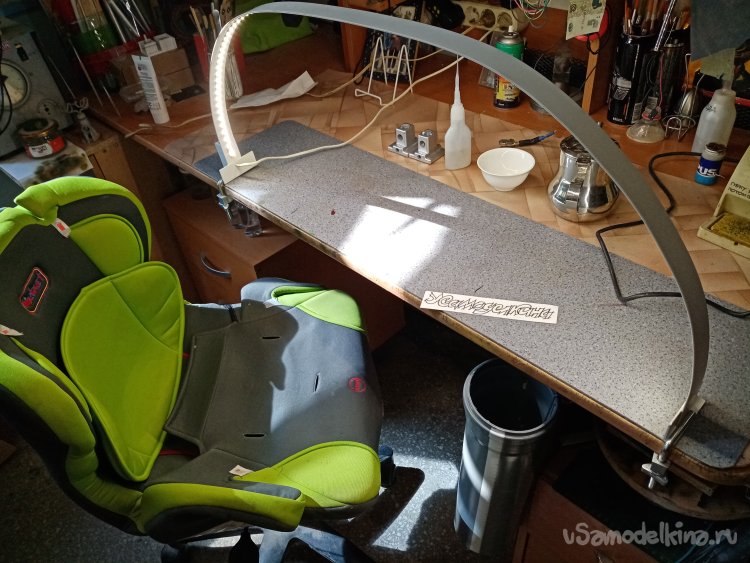

Фиксирую дугу освещения на столе при помощи зажимов от настольных ламп. Хорошо держится. Но, как на зло, вышло солнышко.
Для большей наглядности перетащил осветитель в более темное место.
Все проект закончен.
У меня небольшое событие. Напечатал на сайте 555 статей. Этот проект 556й.
