Регулятор напряжения на транзисторе

Регулятор напряжения на транзисторе

Несколько дней назад приобрёл маленькую дрель для сверления печатных плат, только вот вращается она, к сожалению, с постоянной частотой, а мне хотелось бы регулировать обороты этой дрели.

Покопался в интернете, нашел схему транзисторного регулятора напряжения для «весёлого блока питания» (Автор телеканал «Юность»)
Регулятор напряжения на транзисторе

Но -12 и +12 (если взять эти выводы из компьютерного блока питания) в сумме дадут 24В, а на выходе нашего регулятора имеем только 9В. Не порядок. Подумал я и решил подкинуть в схему еще один стабилитрон «Д814Б», такой же как и в нашей схеме на 9В, и включить его последовательно, то общее напряжения стабилизации будет ровняться 18В. А Этого напряжения вполне достаточно для нашей мини дрели..

И так, поехали, нам понадобится:
• 1 резистор 560 Ом
• 2 резистора на 1 КОм
• 1 подстроечный резистор на 10 Ком
• 1 транзистор МП42, можно и МП41 (я такой использовал)
• 1 транзистор П213
• 2 стабилитрона «Д814Б»
• Паяльные принадлежности
• Кусок текстолита (в моём случае обычный кусок пластмассы)
• Провода
• Плоскогубцы
• Кусачки

Для начала изменим нашу схему, чтобы Вам было понятно, и чтобы самому не путаться
Регулятор напряжения на транзисторе

Вот, теперь мы имеем схему по которой будем собирать наше устройство..

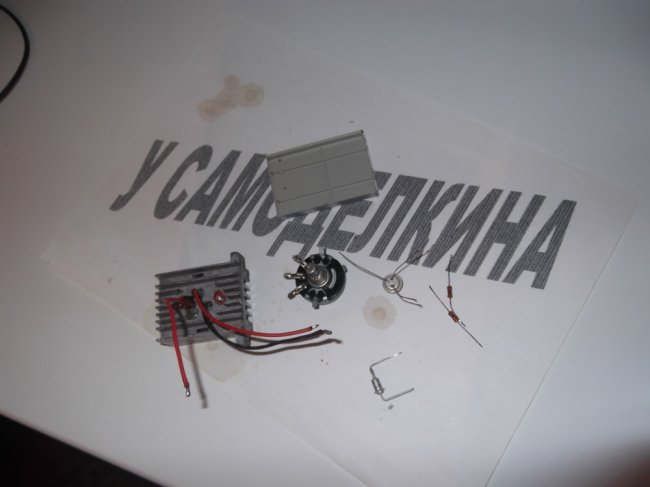

Когда у нас есть схема и все нужные нам детали – можно смело приступать к сборке
Регулятор напряжения на транзисторе

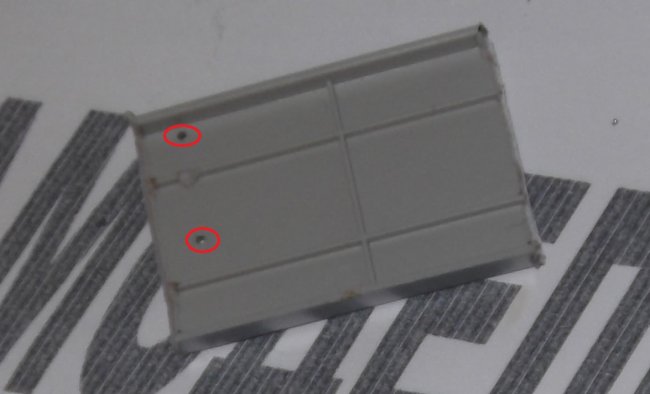

Берём нашу пластмассу и делаем в ней дырочки для установки деталей
Регулятор напряжения на транзисторе

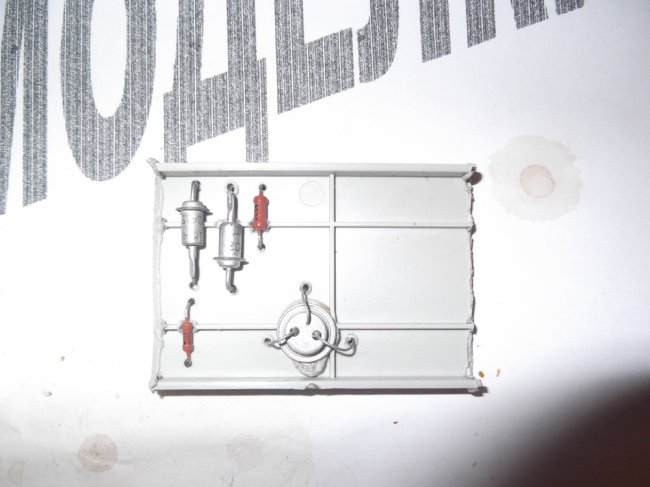

Далее устанавливаем детали на наш кусок пластмассы (текстолита)
Регулятор напряжения на транзисторе

Важно!! Транзистор П213 следует установить на радиатор и в месте с радиатором уже устанавливать на нашу схему. Провода лучше стазу зафиксировать термоклеем или эпоксидкой, потому что я при установке умудрился отломать вывод эмиттера
Регулятор напряжения на транзисторе

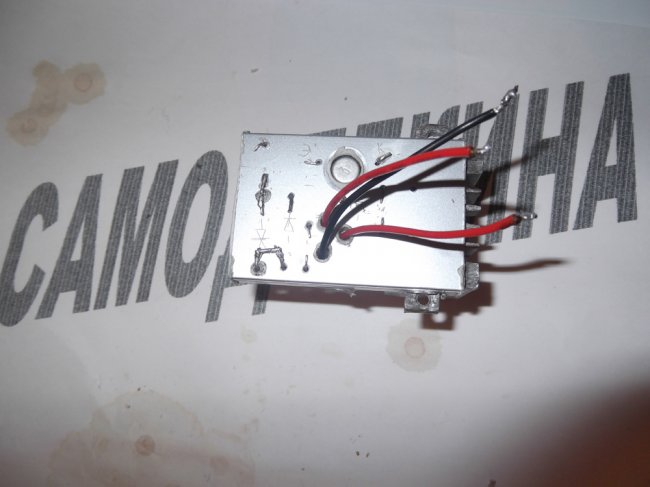

Далее просовываем провода от П213 в дырочки на другую сторону нашей конструкции
Регулятор напряжения на транзисторе

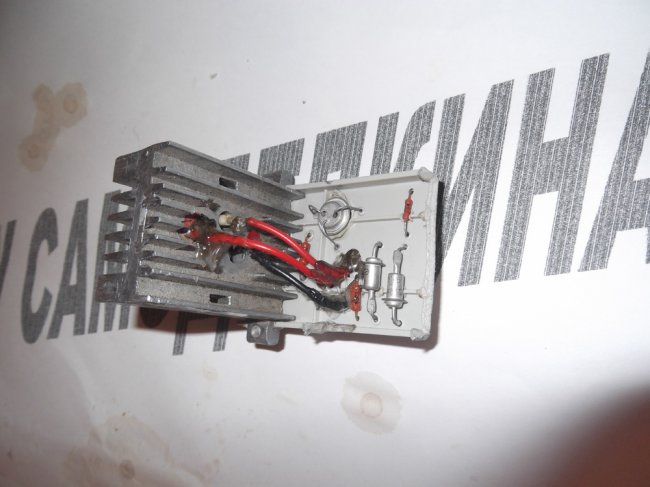

После чего собираем всё по схеме, и вот что у нас получается в конце
Регулятор напряжения на транзисторе

Спасибо за внимание, всем удачи=)
