    Фонарик из разбитого дисплея телефона


    Недавно постигла меня «трагедия» а именно разбил дисплей и тачскрин на своем Lenovo a850, детали то я заменил, а вот что делать со старым дисплеем я долго думал, не выбрасывать же его так как для его подсветки используются сверх яркие светодиоды. Я решил сделать из него яркий карманный фонарик.

    Как его сделать я вам сейчас расскажу.

    Для сборки фонарика из разбитого дисплея нам понадобится:
    • Разбитый дисплей (в моем случае от леново а850)
    • Литий-ионный аккумулятор (у меня валялся аккумулятор из старого телефона)
    • Корпус (мне было нечего делать и я изготовил его сам)
    • Набор деталей для преобразователя (китайцы соединили светодиоды по хитрому, для их питания требуется аж 15В)
    • Паяльник и паяльные принадлежности

    Начнем с самого начала, а для начала нам необходимо разобрать телефон и снять с него дисплей и сенсор. Сенсор можно выбросить так как с него ничего полезного взять нельзя, я от например порезал себе палец об его разбитое стекло

    Разбираем телефон

    Извлекаем из него то что нам нужно. Не забывая о том что можно пораниться.

    Теперь у нас есть разбитый дисплей


    Далее нам необходимо отсоединить матрицу дисплея от его подсветки

    Обрезаем шлейф ножом, вот что у нас должно получиться

    Теперь когда матрица снята необходимо отпаять (отрезать) ее шлейф от шлейфа который нужен для питания светодиодной подсветки

    Вот что должно остаться

    С дисплеем покончено. Теперь будем делать корпус.

    Я нарезал декоративный уголок по размеру подсветки от дисплея и с помощью матрицы и термоклея сделал коробочку в которую мы и будем помещать, аккумулятор, преобразователь и соединительные провода.

    Когда коробочка готова то можно браться и за преобразователь с 1.5В на 15В, ну в идеале на вход подавать 3В. Свечения намного ярче.

    Собирать будем по этой схеме

    Не много расскажу как работает данный преобразователь

    При подачи питания на устройство на резисторе R1 появляется падения напряжения, через базу транзистора VT1 будет протекать ток в следствии чего оба транзистора будут находиться в открытом состоянии, в начальный момент на коллекторе транзистора ВТ2 почти нулевое напряжения и через него и дроссель протекает нарастающий ток, величина тока будет расти до того момента пока транзистор не перейдет в режим насыщения, следовательно напряжения на коллекторе транзистора ВТ2 увеличиться и это приведет к увеличению напряжения на резисторе R2 в результате этого транзистор ВТ1 закроется после чего закроется транзистор ВТ2, прекращения накопительного процесса энергии катушки индуктивности приводит к образованию на коллекторе транзистора ВТ2 достаточного положительного напряжения в десятки вольт который через диод Шотки заряжает конденсатор С1, стабилитрон ограничивает зарядное напряжения на конденсаторе и поддерживает его на уровне 15В, после сброса напряжения на коллекторе транзистора ВТ2 уменьшается до напряжения источника питания, транзисторы переходят в открытое состояния и через дроссель вновь протечет нарастающий ток.
    Собираем по схеме преобразователь. Я не стал травить плату и использовать навесной монтаж, я использовал картонку для установки на нее элементов, установил как по схеме и спаял как на схеме.




    Детали подваливал термоклеем во избежания не нужного контакта и для прочности самой конструкции

    Вот что получилось

    Корда преобразователь готов – доделаем корпус, вставляем разъем для зарядки и мини выключатель.

    Делаем отверстия в корпусе прямоугольной формы для выключателя и вставляем туда выключатель


    Далее делаем отверстие круглой формы и вставляем разъем для зарядки и садим его на термоклей

    Аккумулятор я взял от старого телефона и припаял к нему два провода к плюсу красный, к минусу черный. Аккумулятор тоже садим на термоклей. Соединяем провода от аккумулятора с проводами от разъема, далее плюс через выключатель на наш преобразователь. Все контакты изолируем термоусадкой или изолентой.





    И так, для чего нужен преобразователь.. он нужен для того чтобы запитать светодиодную подсветку, светодиоды которой соединены вот таким образом
    Фонарик из разбитого дисплея телефона

    Питания каждого светодиода 3В, так как соединены они последовательно для нормальной работы потребуется 15В от преобразователя.

    После того как припаяем преобразователь, его необходимо засунуть в какой ни будь диэлектрик, я засунул в пакетик.

    Когда все припаяно и приклеено можно приступать к финальному этапу сборки.

    Собираем все в кучу, улаживаем в корпус и накрываем нашей подсветкой с телефона.

    Садим подсветку на клей

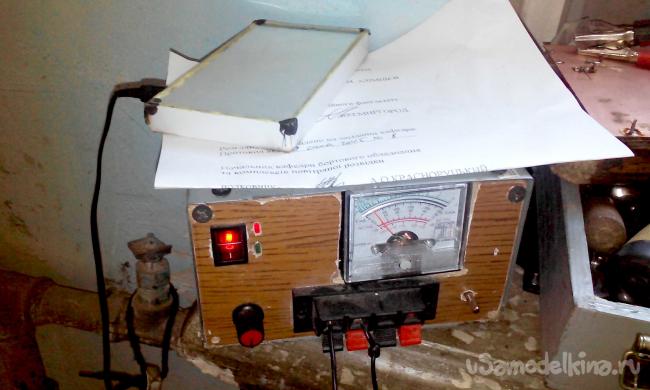

    Ставим на зарядку, так как аккумулятор был вообще «дохлым».

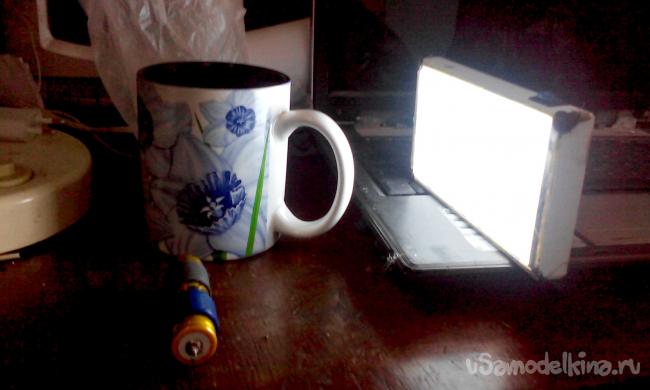

    Все, можно наслаждаться приятным свечением подсветки телефона
