Отражатель-радиатор для светодиода

Данная конструкция - все то, что необходимо сверхъяркому светодиоду для полноценной работы в качестве светильника.

Не так давно обнаружил для себя сверхъяркие светодиоды по весьма доступной цене. Выглядят они так:
Отражатель-радиатор для светодиода

Имеют массу преимуществ: большая яркость свечения, относительно низкое энергопотребление, длительный срок службы, небольшие габариты, устойчивость к многократным включениям и т.д. Выпускаются мощностью от одного ватта и выше, имеют три различных оттенка белого свечения.

Но при их использовании столкнулся с некоторыми трудностями. Во-первых, они сильно греются. Если использовать их хотя бы на половину мощности, им потребуется радиатор. Во-вторых, эти светодиоды обладают большим углом рассеивания. То есть, если сделать из них простейшую настольную лампу, то она будет светить в глаза так же, как и на стол. Следовательно, световой поток необходимо фокусировать в нужном направлении. Решить обе эти проблемы помогла следующая конструкция.

Немного школьной физики. Сфокусировать световой поток, или направить его параллельно можно при помощи параболического зеркала, если разместить точечный источник света в фокусе параболы. Сделать параболическое зеркало в домашних условиях – невыполнимая задача. Но можно изготовить плафончик, который бы одновременно частично фокусировал световой поток и отводил бы тепло.

Зеленая линия на рисунке – параболическое зеркало, черный прямоугольник внизу – сверхъяркий светодиод, желтая точка – кристалл светодиода и одновременно фокус параболы. А остальные черные линии – это корпус будущего отражателя. Понятно, что корпус повторяет форму параболы очень приблизительно, но какой-то процент света он сфокусирует. Размеры, понятное дело, указаны в миллиметрах.

Развертка отражателя будет выглядеть следующим образом:

Изготовить плафончик можно из алюминия толщиной 0,5-1мм, меди, или даже жести от консервной банки. В данном случае был применен алюминий толщиной 1мм.

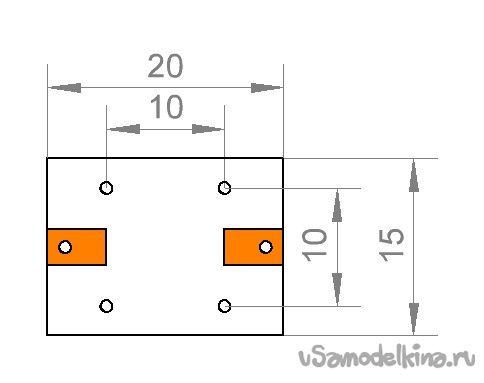

Кроме этого, для лампы понадобится кусочек одностороннего фольгированного текстолита размером 15х20мм, на который будет припаиваться сам светодиод.

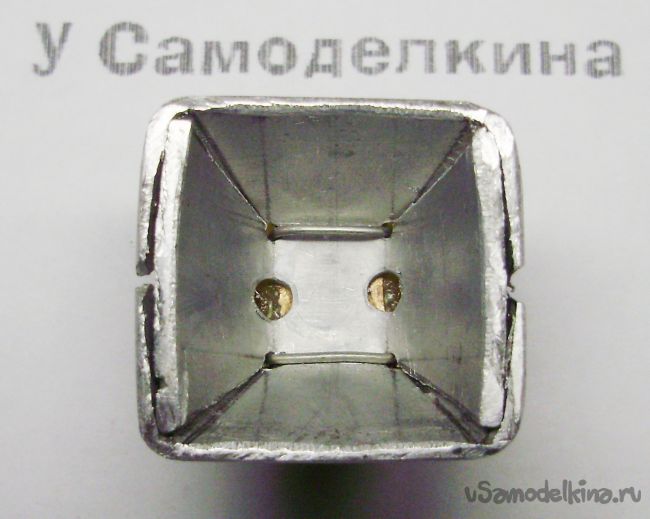

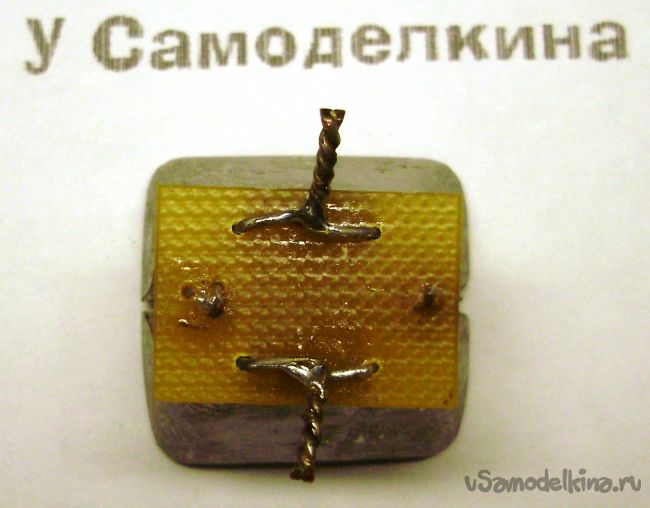

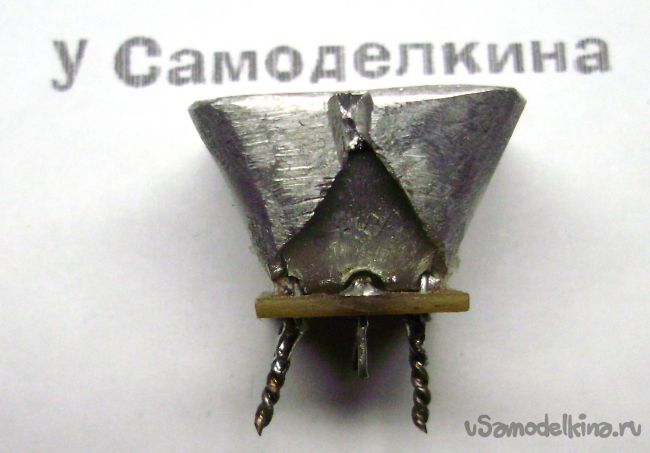

Для начала вырезаются отражатель и текстолит, затем в них сверлятся отверстия, 4 штуки диаметром 1мм, в плафоне сверлится еще два отверстия диаметром 3 мм, а в текстолите два отверстия по 1мм для соединительных проводов. Затем отражатель и текстолит скручиваются между собой двумя отрезками проволоки. Можно еще дополнительно их склеить. Отражатель сгибается, в итоге получается следующее:



Сгибать отражатель нужно аккуратно, чтобы не деформировать посадочное место под светодиод, иначе светодиод будет перегреваться. Если отражатель делать из меди или жести, то его лепестки можно и нужно спаять между собой. После того, как отражатель согнут, его края можно при необходимости обработать напильником или наждачкой.

Завершающий шаг – установка светодиода. Перед этим нужно нанести немного термопасты на место его установки, чтобы улучшить термоотдачу. Выводы светодиода придется немного подогнуть, чтобы они пролезли в отверстия. После этого выводы разгибаются в первоначальное состояние, светодиод прижимается к отражателю и припаивается. Нужно следить, чтобы ни один из контактов светодиода не касался отражателя, чтобы максимально предотвратить короткое замыкание между выводами.

Все, минисветильник готов.



Небольшие габариты позволяют использовать эту конструкцию в качестве фонарика, подсветки чего-либо, или настольной лампы. Кстати, напряжение питания светодиода 3,2-3,4 вольта, что дает возможность питать его от USB компьютера или ноутбука. Для ограничения тока можно использовать специальный драйвер, либо просто ограничить ток резистором. Для напряжения питания 5 вольт для одноваттного светодиода (ток 300мА) номинал сопротивления будет 6,2 - 6,8 Ом, 1 Вт.
