Улучшая предыдущую конструкцию отражателя-радиатора хотелось больше сфокусировать световой поток светодиода к центру. Коническая форма отражателя сама напрашивалась, поскольку она почти полностью соответствует форме параболического зеркала. После некоторых расчетов и экспериментов имеем следующую конструкцию

Для изготовления такой красоты понадобятся:
-алюминиевая (можно медная или жестяная) без царапин пластина толщиной до 1мм и размером 40х35мм
-однослойно фольгированная текстолитная пластина размером 20х15 мм
-сверхяркий светодиод, паяльник, два контактных провода, одна-две канцелярские скрепки
-немного термопасты
-плоскогубцы (круглогубцы), ножовка (ножницы) по металлу, надфили, циркуль, маленькая дрель
-прямые руки для получения правильных кривых поверхностей

Теория все та же. Для того чтобы получить параллельный пучок света, необходимо установить кристалл светодиода точно в фокус параболического зеркала. Вот рисунок из прошлой статьи
Отражатель-радиатор конической формы для сверхяркого светодиода

Размеры решено было оставить теми же, но теперь размер 24мм – это диаметр окружности. Получить форму конуса оказалось проще, выгнув из заготовки два полуконуса, следовательно имеем длины дуг двух полуконусов. Также из рисунка имеем радиусы этих дуг. В итоге получаем следующую развертку:
Отражатель-радиатор конической формы для сверхяркого светодиода

Она оказалась даже проще предыдущей, единственная сложность – придать ей правильную форму, поскольку от этого зависит точность фокусировки светового пучка.

Вот пример разметки заготовки на листе алюминия:
Отражатель-радиатор конической формы для сверхяркого светодиода

В разметке нет ничего сложного. Не нужно высчитывать градусы, длины дуг и т.п. Вначале наносятся все прямые линии, а потом проводятся две дуги радиусом 28мм до пересечения с прямыми и разметка готова.

Материалом для отражателя-радиатора может служить алюминий, медь, или жесть от консервной банки. Медь и жесть даже более предпочтительны, поскольку они могут спаиваться. Толщина материала должна обеспечивать достаточную прочность конструкции. Для алюминия это не меньше 0,5мм.
Теперь заготовка вырезается и сгибается. Вырезать желательно ножовкой, но если очень лень, можно и ножницами по металлу, как показано ниже. Тогда края придется выравнивать надфилем.

Выгибать отражатель нужно аккуратно, чтобы не царапать инструментом отражающую поверхность. После всех этих процедур получаем следующее:
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода

Еще у заготовки остались «ушки» - две прямоугольные полоски. Отрезать их можно будет только после того, как отражатель будет выгнут. Либо их можно будет загнуть под светодиод, как показано ниже:
Отражатель-радиатор конической формы для сверхяркого светодиода

Далее вырезается деталь№2 – прямоугольная контактная площадка из однослойно фольгированного текстолита. Она точно такая же, как и в предыдущем варианте отражателя. Размеры ее 20х15 миллиметров, в ней сверлятся 4 отверстия диаметром 1 мм под крепление и два отверстия для проводов. Лишняя медь удаляется ножом, либо с помощью надфиля. Контактные площадки не лишним будет залудить.
Отражатель-радиатор конической формы для сверхяркого светодиода

После чего отражатель и текстолит склеиваются и скручиваются между собой. Проволокой для скручивания может служить канцелярская скрепка. Диаметр и прочность материала у нее подходящие, нужно только не пережимать ее при закручивании иначе провод легко может переломиться. Кроме того, она легко залуживается и спаивается. Это может пригодиться для изготовления крепления отражателя-радиатора.
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода

Теперь можно устанавливать светодиод. На место установки на радиатор наносится термопаста, на нее садится светодиод и запаиваются выводы на контактные площадки. При этом светодиод желательно придавливать к радиатору. Если «ушки» радиатора были загнуты, то выводы светодиода не будут доставать до контактных площадок. Тогда поможет подпаяться провод, который припаивается к контактной площадке, как показано на рисунке.
Отражатель-радиатор конической формы для сверхяркого светодиода

Понятное дело, что контакты светодиода не должны касаться корпуса радиатора.

Ну вот собственно и все. Последний штрих – это закрепить между собой две половины конуса. Если материалом радиатора была медь или жесть, половинки просто спаиваются. Если же, как в данном случае, радиатор был сделан из алюминия, половинки склеиваются нанесением клея с внешней стороны отражателя. Эта, казалось бы, мелочь очень важна, поскольку прочность корпуса теперь увеличится в разы.

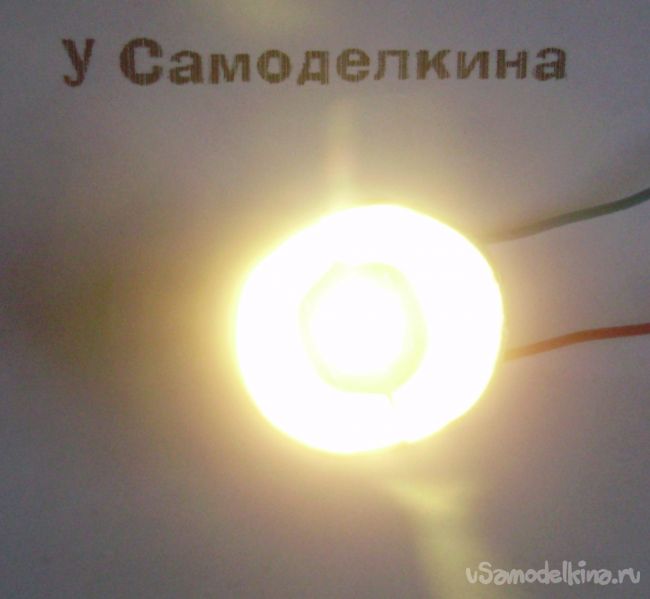

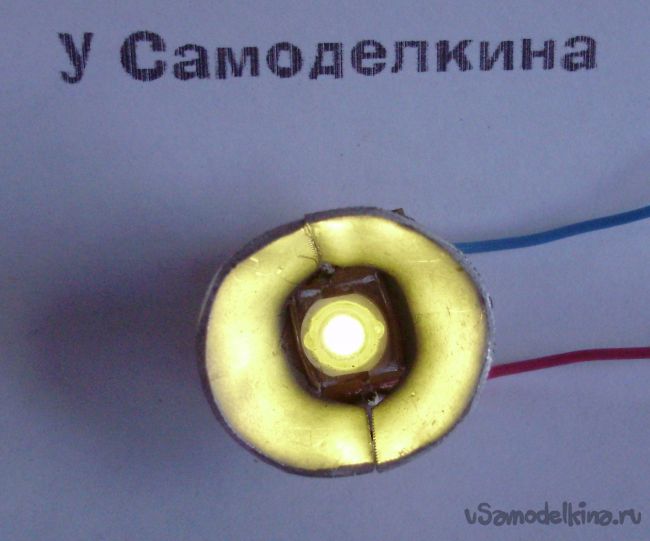

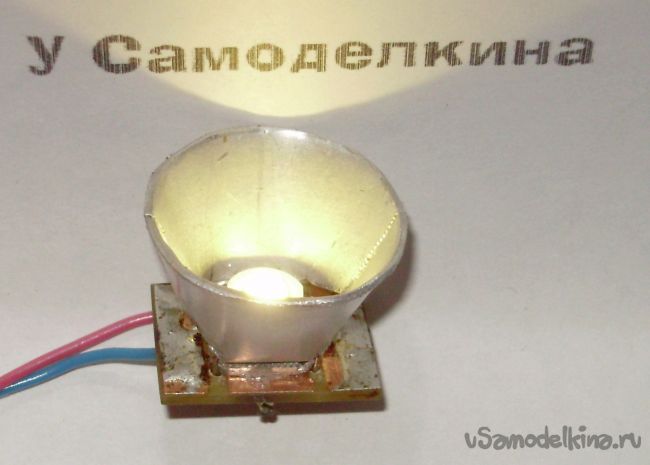

Теперь подключаем (соблюдая полярность) и наслаждаемся результатом. Сфера применения данной конструкции самая разнообразная, от настольных минисветильников и подсветок до самодельных фонариков
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода
Отражатель-радиатор конической формы для сверхяркого светодиода
