    Лампа -штатив своими руками


    Всем привет любителям самоделок. Многие знают, что добиться хорошего качества фото и видео не так-то просто. Главным залогом успеха является хорошее освещение. Покупать готовые решения дорого и порой это является неоправданной тратой денег. Поэтому я решил сделать лампу-штатив своими руками, которая будет не только освещать рабочее место, но и служить штативом для камеры.

    Видео создания самодельной лампы-штатива.



    Для того, чтобы сделать нашу самоделку понадобится:

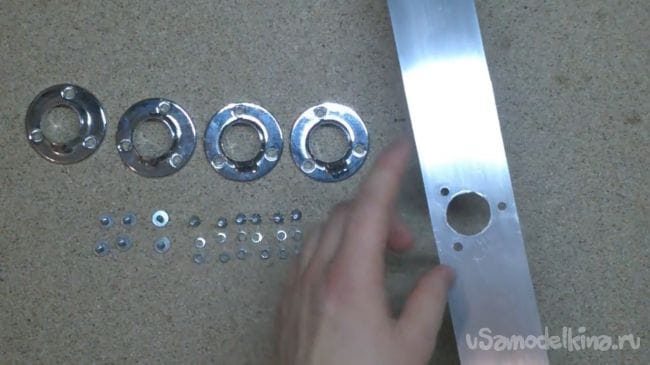

    * 4 крепежа для трубы диаметром 25мм.
    * Винты 4х12мм, также для них гайки и гравера.
    * 3 клеммы.
    * Трёхпозиционный выключатель.
    * Провод.
    * Две трубы диаметром 25мм и длиной 500мм.
    * Алюминиевый уголок 50х20х2мм длиной 1метр.
    * Светодиодная лента около 4 метров.
    * Термоусадочная трубка любого цвета.
    * Линейка.
    * Скальпель, альтернатива канцелярскому ножу.
    * Припой.
    * Паяльник.
    * Блок питания 12 вольт.
    * Канифоль.
    * Напильники.
    * Зажигалка.
    * Фломастер или же карандаш.
    * Бормашинка с сверлами и отрезным диском.
    * Лист дсп.

    Ну вот и все материалы с инструментами готовы, приступаем к сборке.

    Шаг первый.

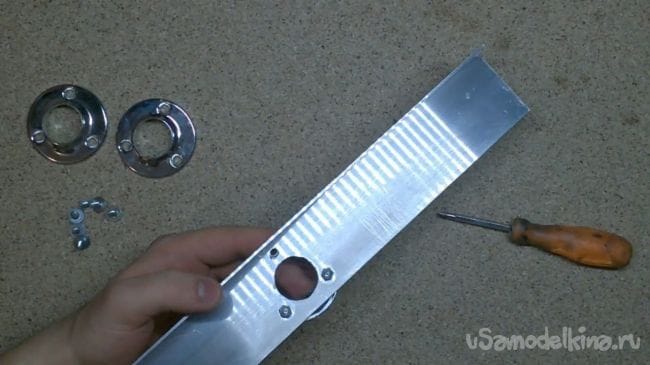

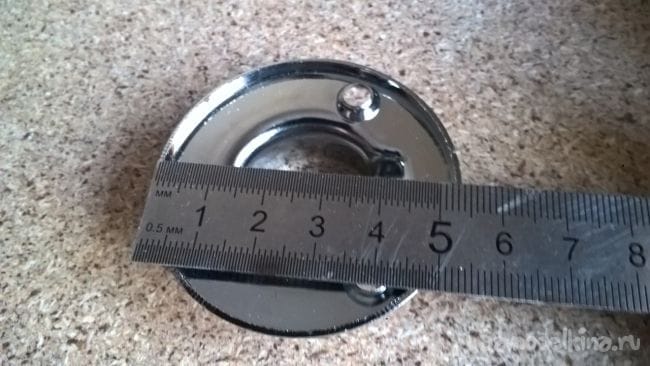

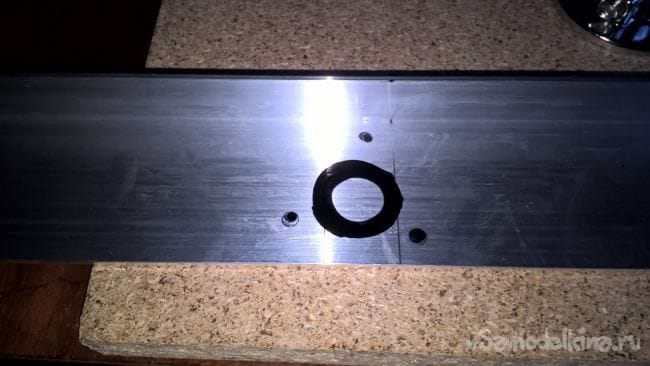

    Первым делом нужно будет прорезать отверстие в алюминиевом профиле для крепежа трубы с отверстиями под винты, а также отверстие по середине для того, чтобы там поместился глазок камеры телефона. Делаем разметку на профиле и выпиливаем бормашинкой, установив отрезной диск. После этого подгоняем отверстия под нужный размер при помощи напильника.

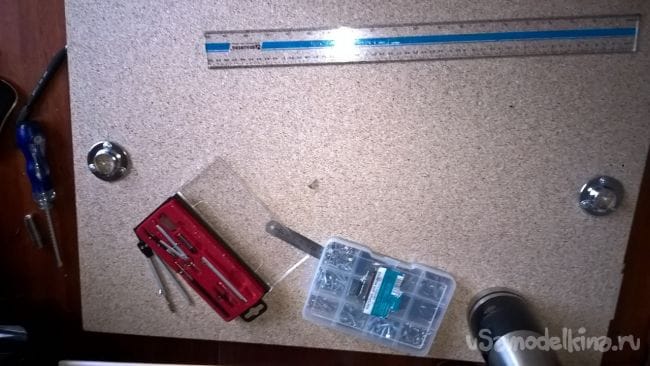

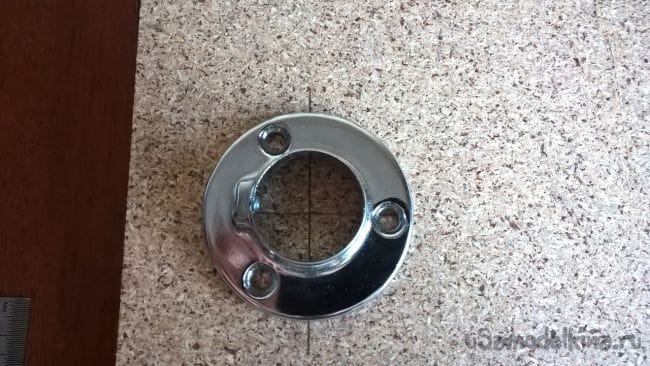

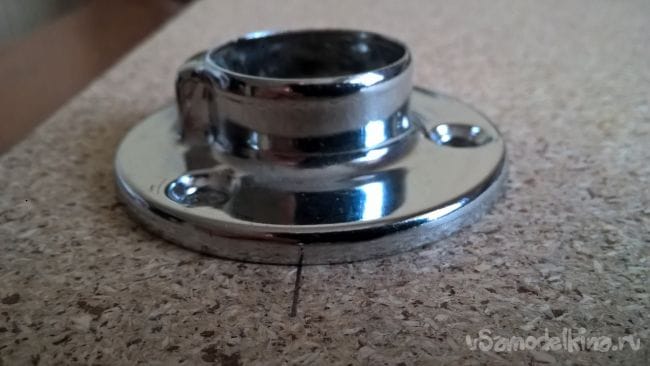

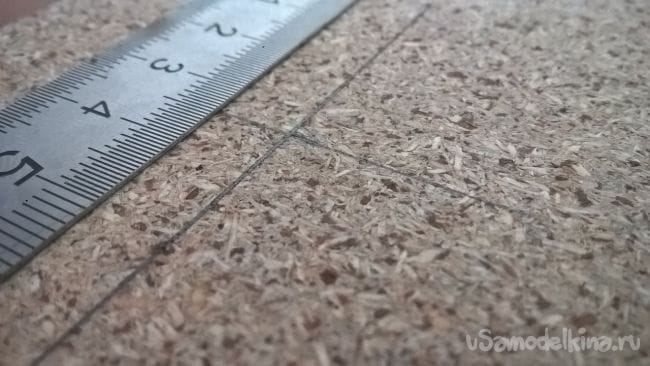

    Также делаем разметку на самом листе дсп, где и будут находиться крепежи.

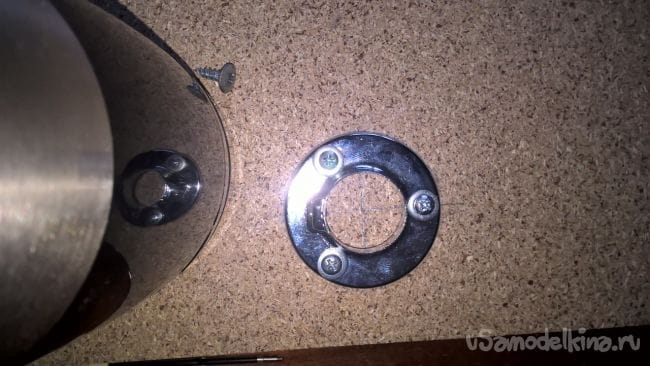

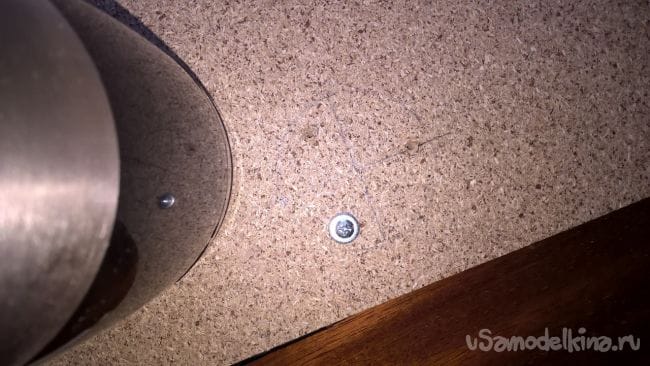

    Потом закручиваем шурупы, чтобы образовалась резьба в дсп, а затем примеряем крепеж и прикручиваем. Аналогично делаем со вторым.




    Крепиться все при помощи отвертки и шести винтов на которые после накидываем гравер и гайку. С обратной стороны выглядит так.

    Шаг второй.

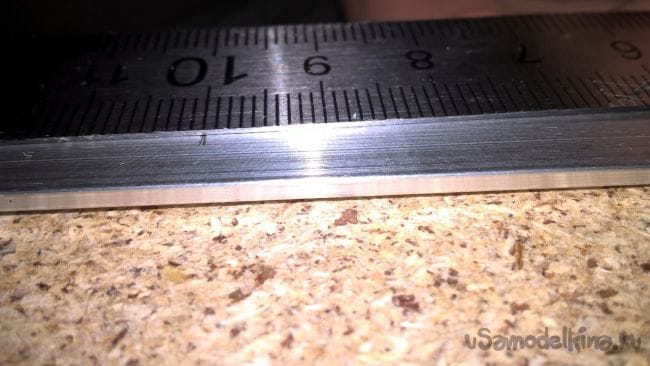

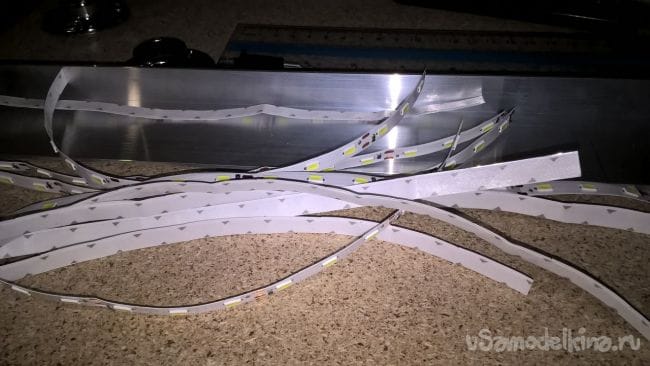

    Теперь нужно нарезать светодиодную ленту на полоски длиной 25 см. Для данной операции подойдут обычные ножницы и линейка. Таких полосок получилось 10, чего вполне достаточно.

    Шаг третий.

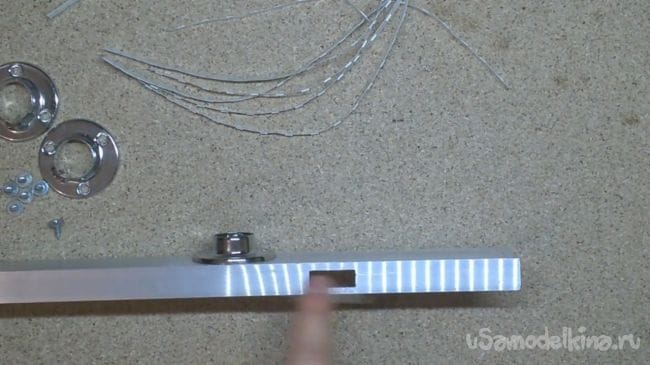

    Клеить ленты пока рано, нужно сделать их единой цепочкой. Я подсоединил ленты так, чтобы при одном положении включателя светилась только одна полоска, которая будет посередине, а при втором положении будут светить 4 полоски, что даст возможность переключаться между сильным и слабым освещением. При нулевом положении выключателя, который устанавливаем в прямоугольное отверстие в уголке, лампа будет неактивна. Точность отверстия подгоняем напильником.

    А теперь перейдем к пайке.

    Шаг четвертый.

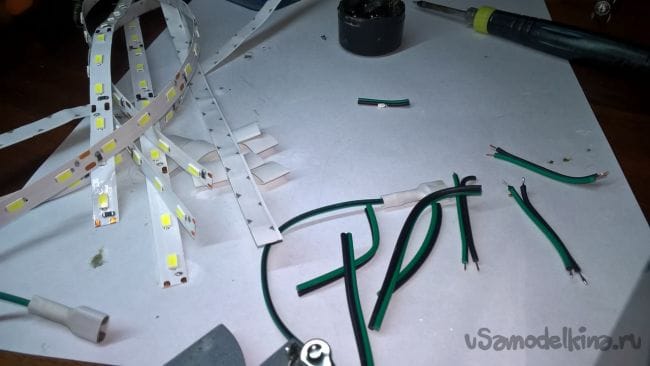

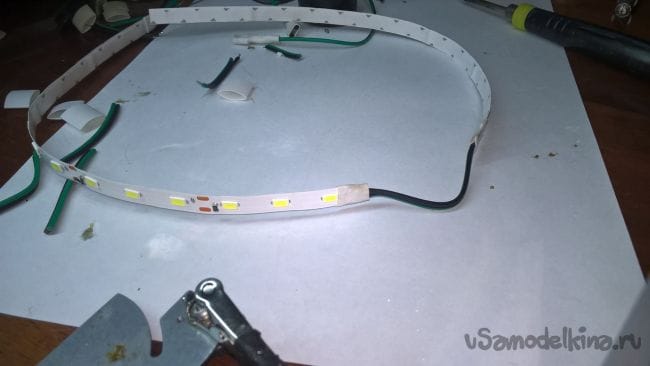

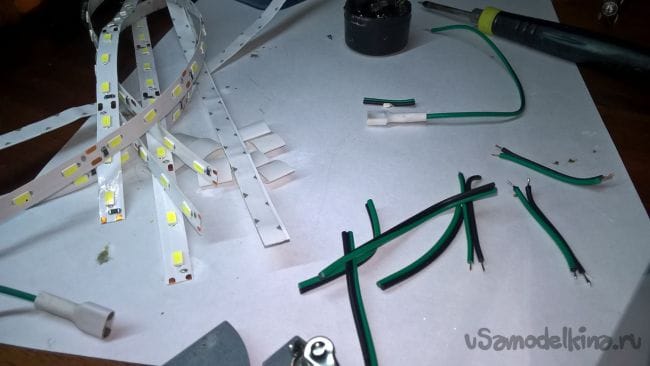

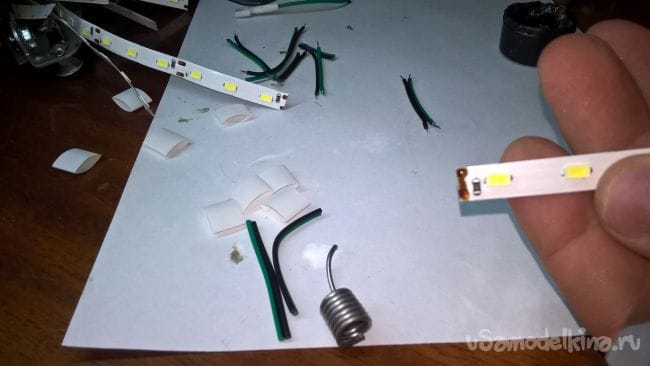

    Нарезаем провода на короткие отрезки, лудим их и припаиваем к ленте, чтобы соединить их в единое целое. Также не забываем заизолировать места пайки термоусадкой.


    То же самое проделываем и с клеммами.

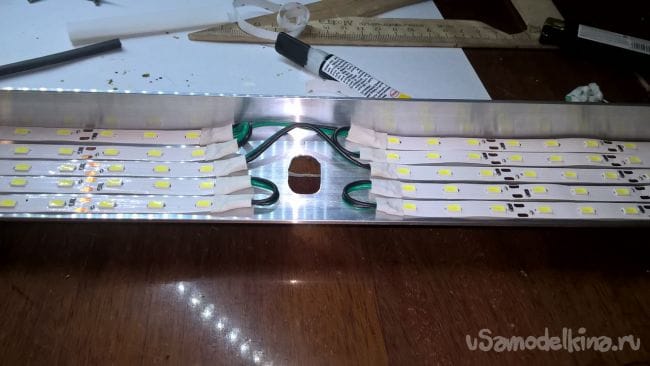

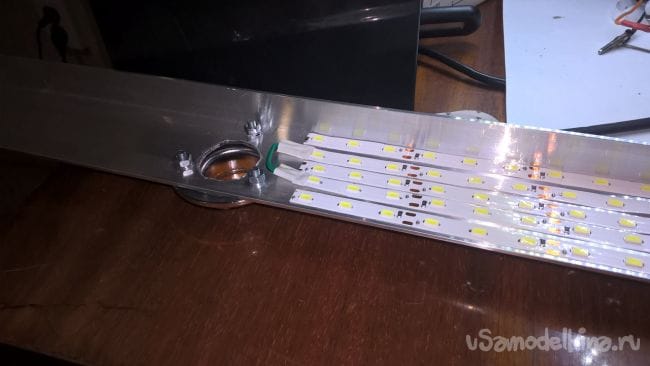

    После этого приклеиваем готовые ленты на профиль и припаиваем провода в разрыв выключателя с блоком питания.



    Шаг пятый.

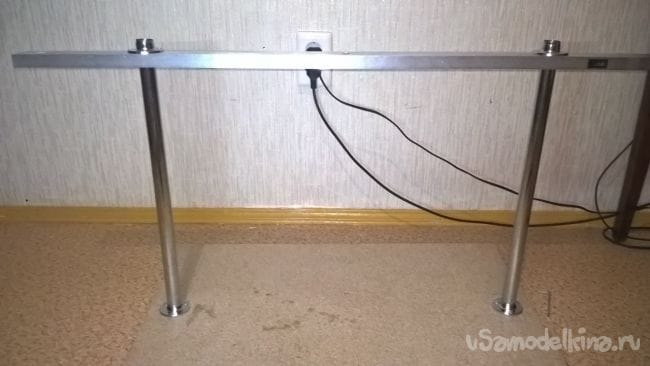

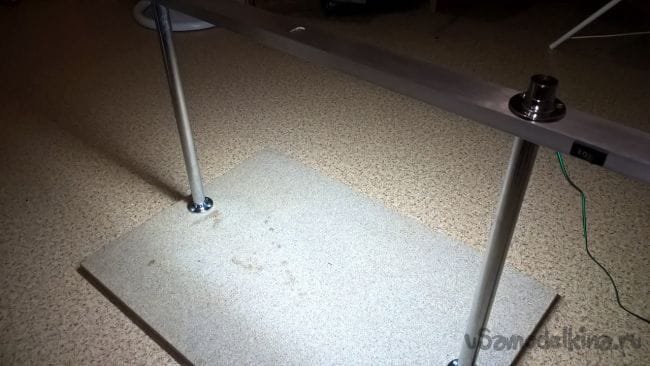

    Ну что, теперь пора установить трубы на их посадочные места. Шестигранником закрепляем две трубы в крепежах, которые ранее прикрутили на листе дсп. Затем крепим алюминиевый профиль с лентой и получаем готовую конструкцию. Плюс данных крепежей заключается в том, что с ними появилась возможность регулировки высоты подсветки и за одно штатива.


    На этом самодельная лампа-штатив готова. В итоге получилась удобная функциональная лампа, которая выполняет сразу две функции, это светильник и штатив. Также есть удобная регулировка высоты штатива и подсветки одновременно, да и два режима яркости, что тоже немаловажно.
    Всем спасибо за внимание и удачных вам самоделок.
