    Самодельный хронограф | Дешевый способ измерить скорость пули

    Самодельный хронограф | Дешевый способ измерить скорость пули

    Привет Самоделкин, в этой статье я покажу как собрать измеритель скорости пули или по-другому говоря хронограф. Это может пригодится тем, кто собирает Пушки гаусса, кто занимается страйкболом или для тех, у кого есть пневматика. Для того, кто не знает, хронограф, это такой прибор с помощью которого измеряют скорость пули.

    В Гауссо строение, измерение скорости ступеней необходимо что бы корректировать данные. Потому что нельзя полагаться только на расчет. Можно купить готовый хронограф и не парится. Но не всегда есть деньги на такие побрякушки.

    Что бы понимать, что мы делаем, рассмотрим принцип работы хронографа. Мы имеем 2 оптические пары, состоящие из фотодиода, и светящего на него светодиода. При прохождении пули через первый датчик, световой луч прерывается, так мы имеем первый сигнал. Далее, пуля проходит через второй датчик и так же прерывает световой поток. В результате, мы имеем 2 сигнала. Зная расстояние между датчиками и разницу времени срабатывания между двумя датчиками, мы можем вычислить скорость. Так и работают все хронографы.

    Сборка самодельного измерителя.


    Начнем сборку нашей приблуды. Стоимость необходимых деталей колеблется в районе 100 рублей. Нам понадобится 2 светодиода. Я взял светодиоды с резисторами, то есть они рассчитаны на 12В, но работают даже от 3-х вольтовой батарейки.

    Так же нам понадобится 2 фотодиода в качестве приемника.

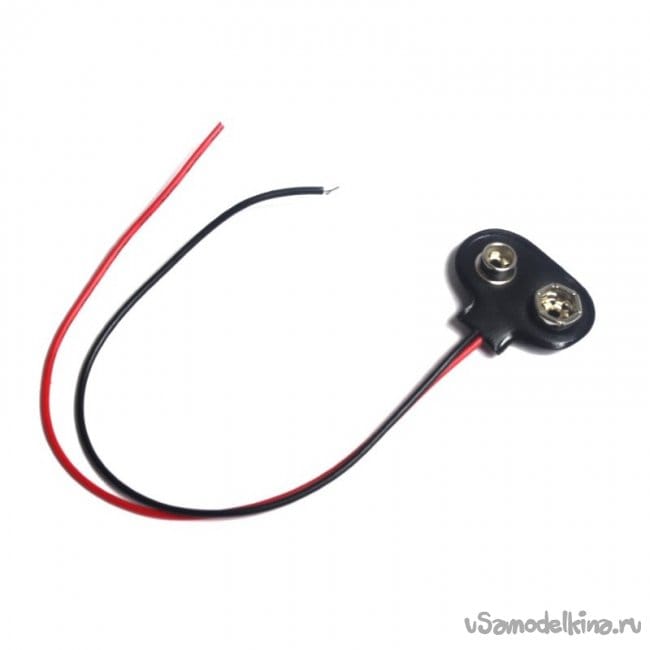

    Что бы запитывать светодиоды, я взял вот такой штекер для кроны за 15 рублей.

    Далее нам понадобится трубка в которую мы все запихнем.

    Для начала нужно точно отметить расстояние, равное 10 сантиметров.

    Потом просто сверлим отверстия для наших оптопар. Отверстия должны находится напротив друг друга. Поэтому лучше сверлить в 1 заход.
    У светодиода есть плюс и минус. Как правило плюсовой провод длиннее минусового.

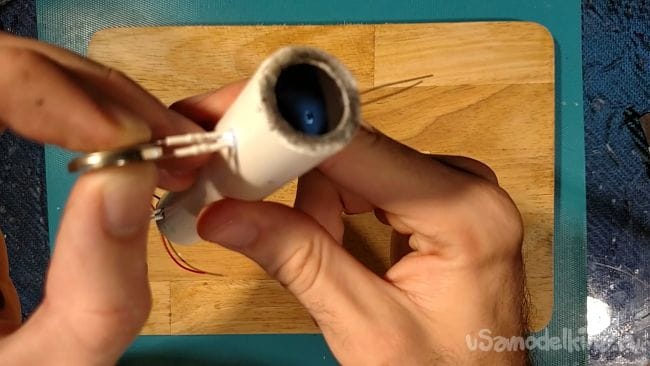

    Теперь просто вставляем светодиоды на одну сторону и приклеиваем. У фотодиодов так же есть плюс и минус, и так же плюсовой провод длиннее минусового. Делаем с ними то же самое. Должно получится вот так, чтобы свет от светодиода, светил ровно на фотодиод.


    Подгибаем ножки и спаиваем светодиоды параллельно друг к другу. То есть плюс с плюсом, минус с минусом. Длинную ногу с длинной, короткую с короткой. Потом Брем штекер, и припаиваем его к светодиодам. Опять же, плюс к плюсу, минус к минусу. Вставляем батарейку и проверяем. Теперь нам нужно подключить фотодиоды к компьютеру. Для этого лучше всего подойдут старые наушники. Нам по сути нужен провод от них. Потом хорошенько заизолируйте, что бы не было помех.

    Измерение скорости


    Как вы уже могли догадаться, приблуду мы будем использовать за место микрофона. Просто вставляем штекер в микрофонный вход компьютера. Для отслеживания дорожек нам понадобится какая ни будь программа, например, Sony Sound Forge.

    Опыты с измерением можно увидеть в следующем видео, а так же, более подробные инструкции по этому способу.
