    Портативная Пушка Гаусса за 1000р

    В этой статье будет рассмотрена схема и сборка портативной Пушки Гаусса, которую можно собрать своими руками за минимальную сумму, а именно, ускоритель будет собран в рамках суммы в 1000р. Схема на столько проста, что ее сможет собрать любой школьник. Корпус в свою очередь доступен в виде файла с 3D моделью. Итак, начнем.


    Как работает Пушка Гаусса?


    Мы заряжаем высоковольтный конденсатор разряжаем его на катушку. При протекании в ней тока, создается электромагнитное поле. Пуля из ферромагнетика втягивается внутрь ствола. Заряд конденсатора расходуется быстро и, в идеале, ток через катушку перестает течь в момент, когда снаряд находится в центре ствола. После чего он продолжает движение по инерции и вылетает из ствола.


    Схема простой портативной Пушки Гаусса


    Схема пушки гаусса, сделана в виде фотографий компонентов, которые соединены проводами разных цветов для наглядности.


    В схеме подобраны максимально дешевые компоненты, что бы уложится в 1000р. Некоторые компоненты можно купить в местных магазинах, но все можно заказать на Aliexpress.


    1) Преобразователь - самый простой, с возможностью регулировки напряжения до 390В.
    2) Конденсатор - самый дешевый высоковольтный конденсатор с достаточной емкостью. Поговаривают что он закипает если его зарядить до полного напряжения в 450В. Но у нас преобразователь выдает max 390В.
    3) Провод - провод для обмотки катушки штука дорогая, лучше всего взять его из старых трансформаторов. В нашем случае, гайд максимально доступный, по этому я заказываю 10 м провода с aliexpress (в магазинах будет дорого, можно еще поискать на барахолке).
    4) Тиристоры 40TPS12 - лучше покупать в магазинах города, так как на aliexpress можно попасться на подтелку, если заказывать в малом количестве.
    5) Кнопка - кнопка спуск, продается в местных магазинах и на aliexpress.
    6) Переключатель - продается в местных магазинах и на aliexpress.
    7) Контейнер для кроны - контейнеры для батареек.
    8) Батарейки
    9) Соеденительные провода
    10) Трубка для ствола из немагнитного материала.
    11) Резистор

    Принцип работы


    В начале, мы производим зарядку конденсатора через преобразователь. Для этого переключатель переводится в положение 1 и замыкает цепь батареек и преобразователя, а цепь батареек тиристора наоборот размыкает (по этому во время зарядки конденсатора выстрелить нельзя). Таким образом, ток с батареек поступает на преобразователь, а тот, в свою очередь, заряжает конденсатор до 390В.
    После зарядки конденсатора переключатель переводится в положение 2 размыкает батарейки от преобразователя и замыкает цепь батареек и тиристора. Остается только нажать кнопку спуск. Кнопка спуск замыкает батарейки и управляющий электрод тиристора через резистор (резистор нужен, т.к. для открытия тиристора требуется ~ 1.5В, 250 мА). После чего конденсатор разряжается на катушку через тиристор, магнитное поле втягивает снаряд в катушку, происходит выстрел.


    Для более подробного объяснения, предлагаю посмотреть ролик. Для наглядности, провода в ролике используются тех же цветов, что и в схеме на картинке. Видео поделено на несколько частей поэтапной сборки, так, что сможет собрать даже новичок в электронике.



    Изготовление корпуса



    После того как мы изготовили ускоряющую часть, нам может понадобится сделать корпус. Корпус обычно делают индивидуально, каждый, в меру своих возможностей. Как наиболее распространенный случай, была спроектирована готовая 3D модель, например для 3D принтеров.



    Скачать 3D модель корпуса и схему можно по ссылке с гугл диска - Download

    Так же, видео об изготовлении корпуса и тестами получившейся пушки гаусса в конце ролика, представлена ниже.

    Система автономного электроснабжения

    Опыт использования российского эпоксидного клея

    Добавить комментарий

    6 комментариев
    R555 #49266
    ART_GR,
    R555,
    Стрелял гвоздем 6х35 мм.
    Я про дюбель написал, имея ввиду дюбель к советскому строительному пистолету прямого действия с пороховыми патронами. Они шли разные по мощности. Приходилось иногда с этой штукой работать. Стальные турникеты и подобное пришивать к бетонным полам.
    Вот такой дюбель (сейчас его не всегда корректно называют дюбель-гвоздь) показан на моём фото. Видна передняя шайба. Рядом обычный гвоздь.

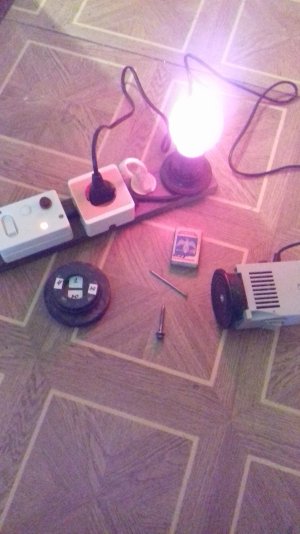

    Стрелял я и тем и этим из пушки Гаусса. Сейчас я снимаю учебно-ознакомительный фильм, ничего запрещённого в нём нет. Он будет посвящён развитию творческого мышления подрастающего поколения. На этом фото я показываю свою самоделку в момент конкуренции постояного и переменного магнитных полей Приспособление для размагничивания Здесь я включил своё приспособление на пониженной мощности, иначе...Рекомендую ознакомиться с этой моей статьёй, там довольно много интересного. yes
    Кто не ошибается, тот не делает ничего.
    ART_GR #49259 Автор
    R555,
    Стрелял гвоздем 6х35 мм.
    R555 #49245
    Иван_Похмельев,
    Резистор нужен для ограничения тока управляющего электрода.
    Неизвестно какое количество витков неизвестно какого провода, намотанное на неизвестно какой длине трубки неизвестной длины и неизвестного диаметра. И сама трубка заряжена неизвестно чем.
    И чем этот абстрактный "совет" отличается от странички из учебника?
    Сделать приличную пушку, даже одноступенчатую, не так уж и просто. Знаю, что говорю. Автор, судя по фоткам, стрелял дюбелями для строительного пистолета. Я же стрелял стальными гвоздями, естественно сточив у них шляпку и отполировав до зеркального блеска. С нескольких метров прошивал насквозь пивные алюминиевые банки.

    Как я уже не раз говорил, тематика магнитных полей является одной из моих "любимых", поэтому добавлю следующее. После "выстрела" гвоздь будет сильно намагничен, и если его зарядить опять, следующий выстрел будет ослабленным.
    Кто не ошибается, тот не делает ничего.
    ART_GR #49244 Автор
    Иван_Похмельев,
    1) Максимально доступно в плане сборки, для человека, не имеющего дело до этого с электроникой. Потому что все компоненты покупные и есть на али экспресс, тесть для тех у кого даже нет радиомагазинов или барахолки.
    2) Наконец-то написали откуда эта описка, спасибо.
    3) Резистор который нужен - описан в видео, т.к. у каждого могут быть разные параметры, там считается на онлайнкалькуляторе. Я использовал на 58Ом.
    Гаусс собирается за косарь, а по эому, провод заказывается с алика 10 метров, это мало, а по этому и считать не надо, больше чем нужно не получится. Опять же, все подробно описано в видео. Если собирающий имеет возможность достать провод, то катушка рассчитывается в программе Femm.
    Трубка - корпус от гелевой ручки, если нет ничего под рукой. Так же можно телескопическую антенну. Более подробно опять же в видео.
    Иван_Похмельев #49172
    гайд максимально доступный
    Что максимально доступное?! dontknow
    на aliexpress можно попасться на подтелку
    Сомневаюсь я, что они телёнка почтой пошлют. scratch
    резистор нужен, т.к. для открытия тиристора требуется ~ 1.5В, 250 мА
    Резистор нужен для ограничения тока управляющего электрода.
    Неизвестно какое количество витков неизвестно какого провода, намотанное на неизвестно какой длине трубки неизвестной длины и неизвестного диаметра. И сама трубка заряжена неизвестно чем.
    И чем этот абстрактный "совет" отличается от странички из учебника?
    feonor12 #49148
    Лет 15 назад пара "предприимчивых" ребят затарились где-то за бугром пневмо-версией FN F2000 и начали впаривать народу как "реальная Гаусс-винтовка, которую выпускает российская компания Silent Flash."

    Разумеется, обман раскрылся...
