Флюгер своими руками

Захотелось мне, как то, сделать флюгер. Утром, встаёшь и смотришь: какой и откуда ветер дует, удобно!
Флюгер своими руками

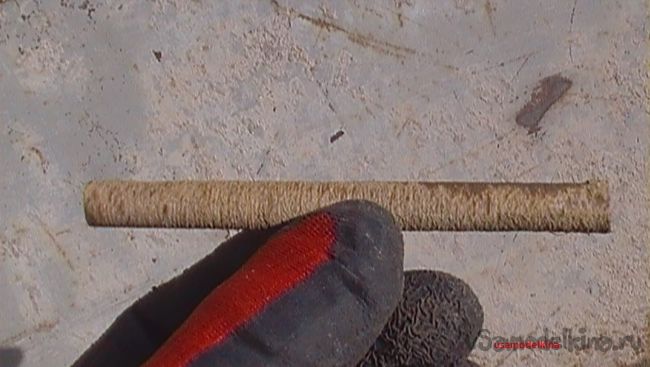

От эбонитовой палочки отрезал кусочек, нужной длины:
Флюгер своими руками

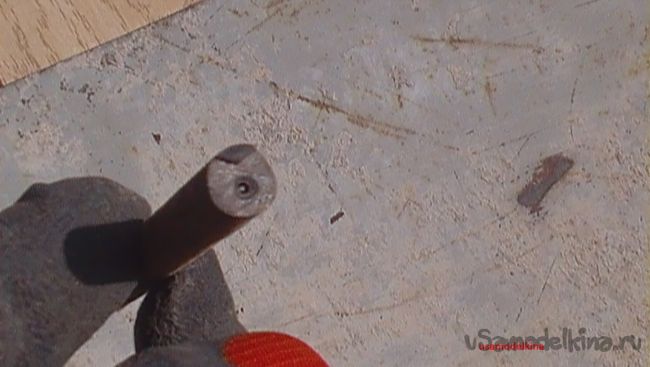

Насверлил центра:
Флюгер своими руками

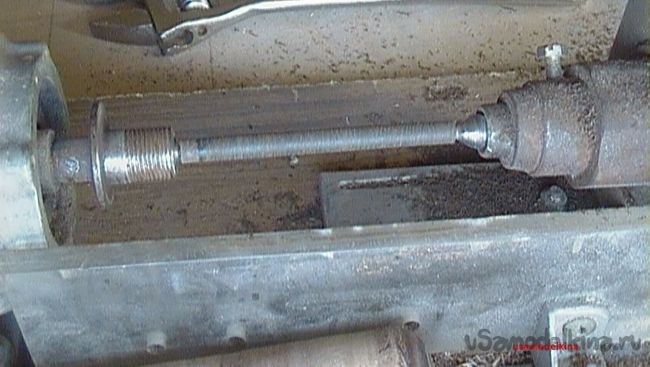

и вставил в токарный станок по дереву (самодельный).
Флюгер своими руками


Проточку делал проходным резцом по дереву, пока не «снял» биение. Дальше обрабатывал мелким рашпилем до нужного размера. Подшипники: шариковые однорядные, размерами: 19х7 мм. Надел подшипники на, полученную, ось и отрезал на необходимую длину. Для основания взял алюминиевый уголок с полкой 35 мм
Флюгер своими руками

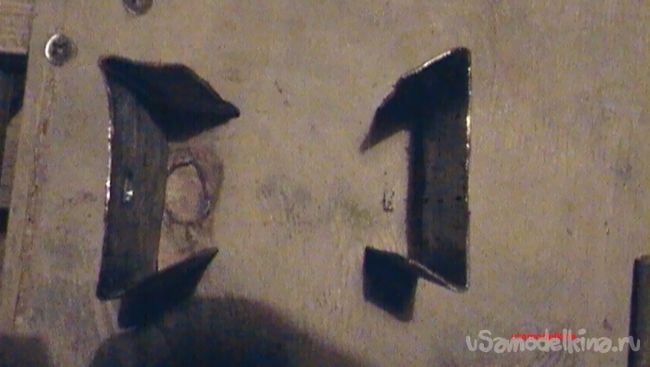

и 2 куска жести, толщиной 1 мм. Жесть согнул, так, что бы можно было её надвинуть на уголок.
Флюгер своими руками

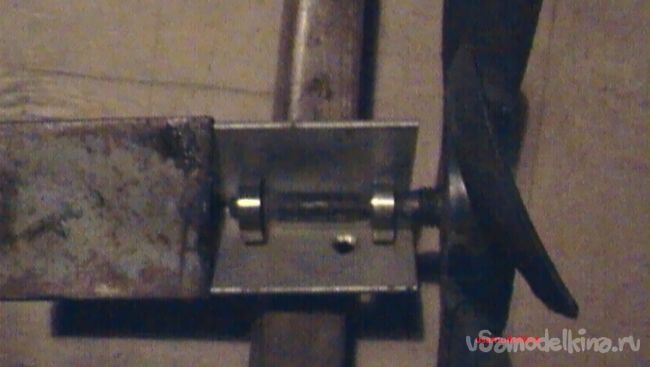

Установил на вал подшипники с вентилятором и поставив в «основание» «ротор»
Флюгер своими руками

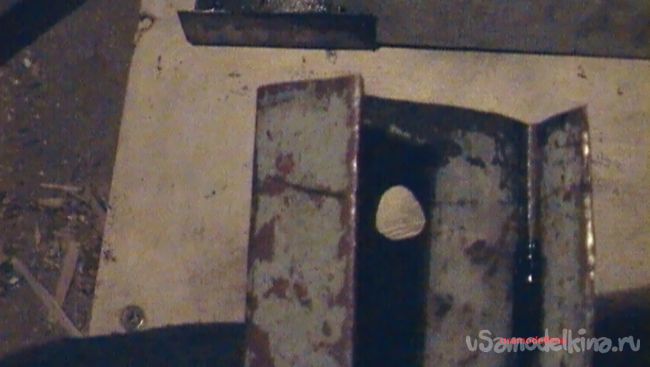

задвинул подготовленную крышку из жести. Во второй жестянке просверлил отверстие ᴓ6.5 мм.
Флюгер своими руками

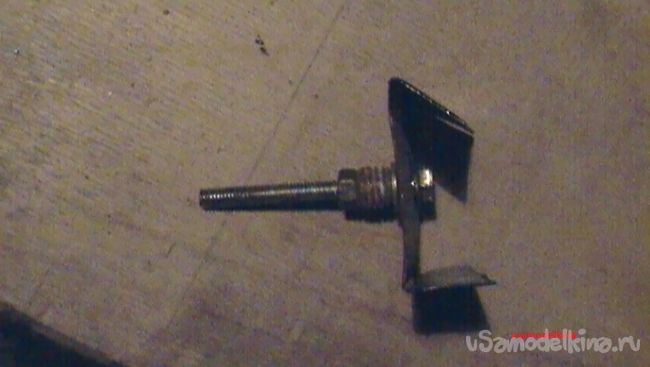

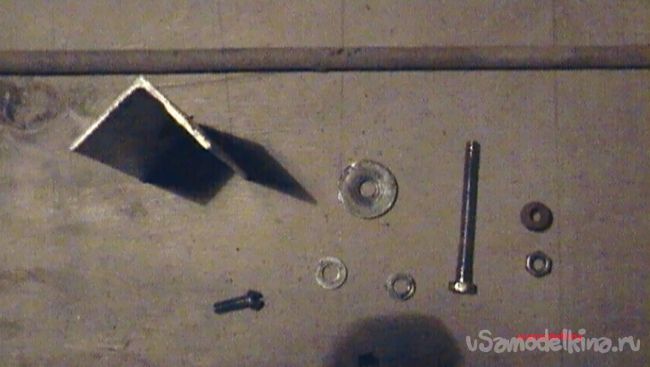

Для опоры подготовил: болт с резьбой М6 6х50мм, 2 гайки М6, 2 шайбы, ᴓ чуть больше головки болта и одну большую шайбу. Собрал конструкцию.
Флюгер своими руками

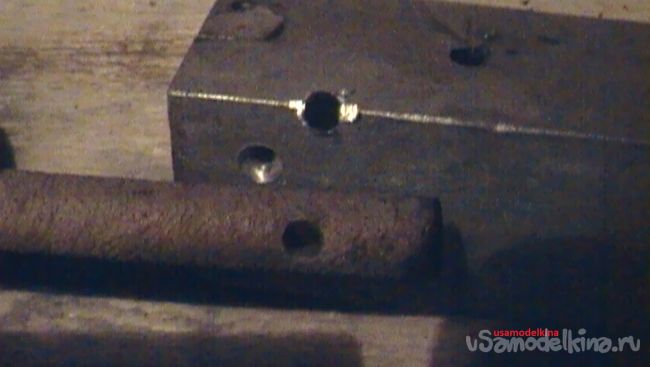

Затягивать нужно так, что бы жестянка свободно вращалась на болту. В вершине основания просверлил отверстие ᴓ5 мм, а в палочке для оперения 4.5 под резьбу М5.
Флюгер своими руками

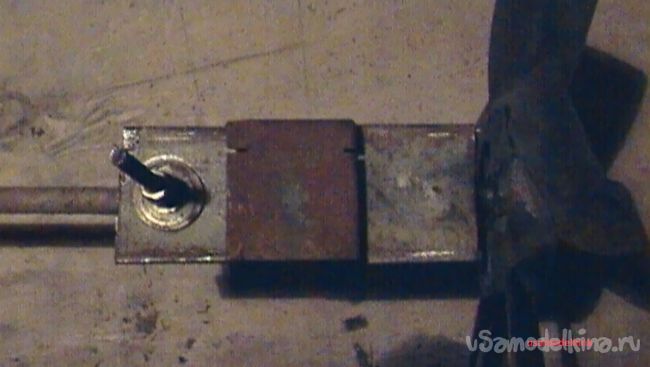

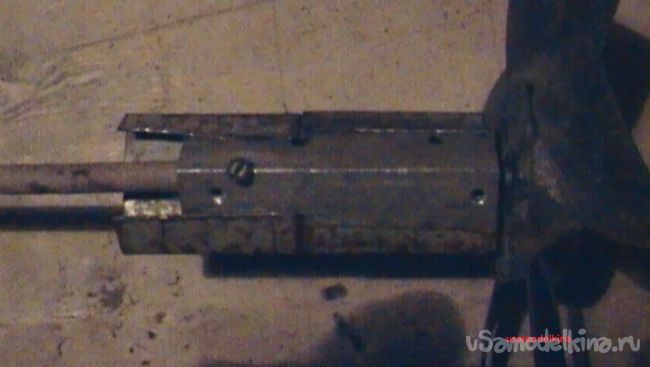

Соединил палочку для оперения с основанием винтом и надвинул вторую жестянку.
Флюгер своими руками
Молотком обстучал жестянки на уголке (основании) и прилепил груз для регулировки центра тяжести.
Флюгер своими руками

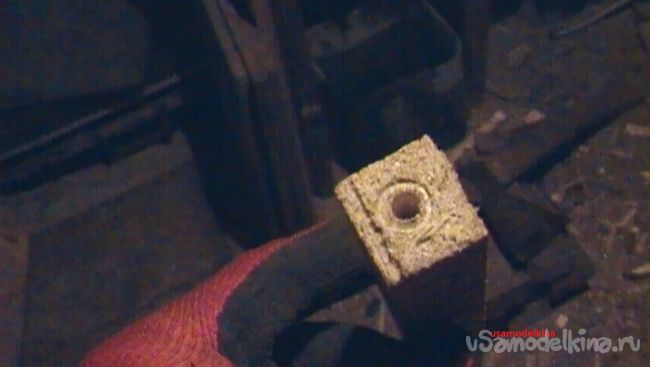

Для стойки отпилил брусок 2.5х2.5 см и посверлил в торце отверстие 6мм.
Флюгер своими руками

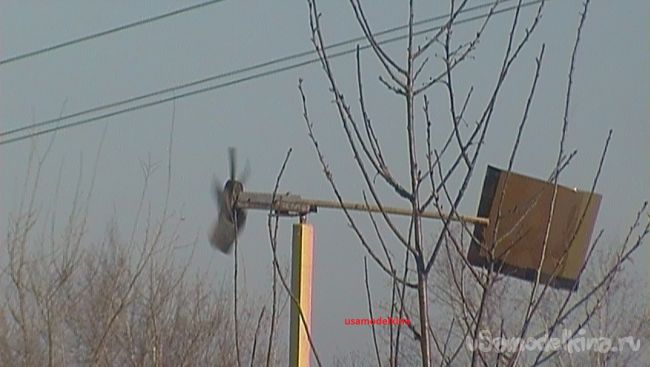

Сделав вертикельный пропил ножовкой по металлу установил оперение и флюгер вставил в торец бруска. Флюгер готов.
Флюгер своими руками
Всем желаю удачи в делах.
