Гнездо прикуривателя из обычного патрона для эл. ламп

Гнездо прикуривателя для домашнего использования можно собрать из простого патрона для электрической лампочки.

Небольшая переделка обычного патрона поможет вам использовать автомобильные гаджеты у вас дома или просто проверить работоспособность их.


Патрон может быть любым, я выбрал из пластмассы за их стойкость к падению в отличие от керамического и карболитового.

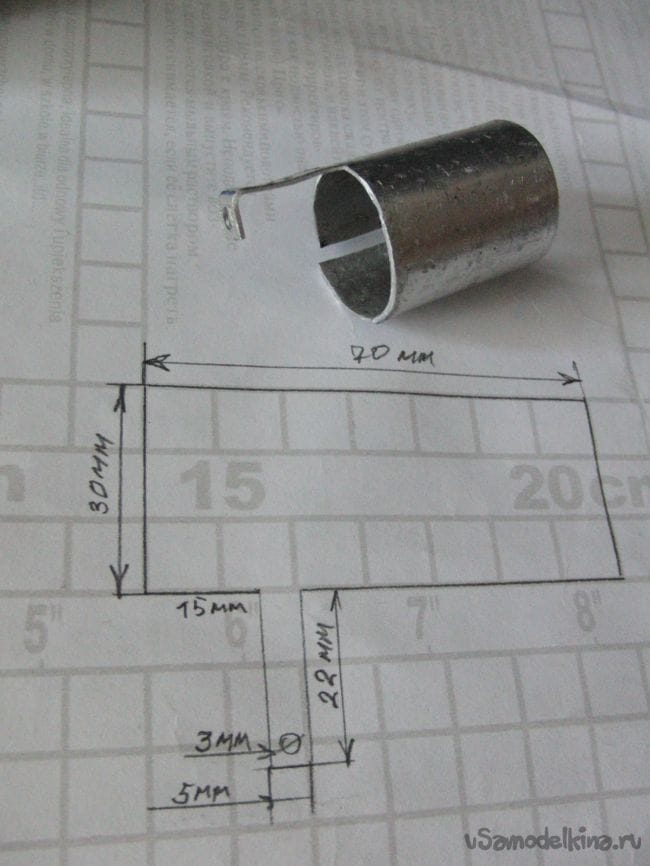

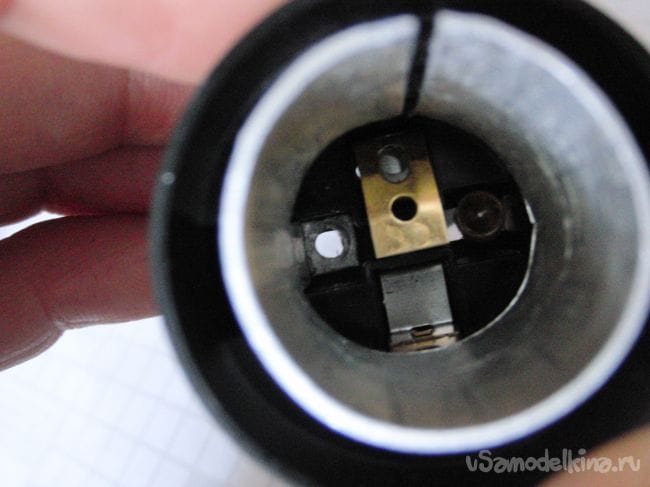

Доработка проста: из токопроводящей пластины вырезал вот такую заготовку (как на рисунке), и согнул её в виде цилиндра. У пластины имеется одна ножка под минусовой контакт. Плюсом останется центральный контакт. Для подсветки использовал светодиод с резистором на 150 Ом.

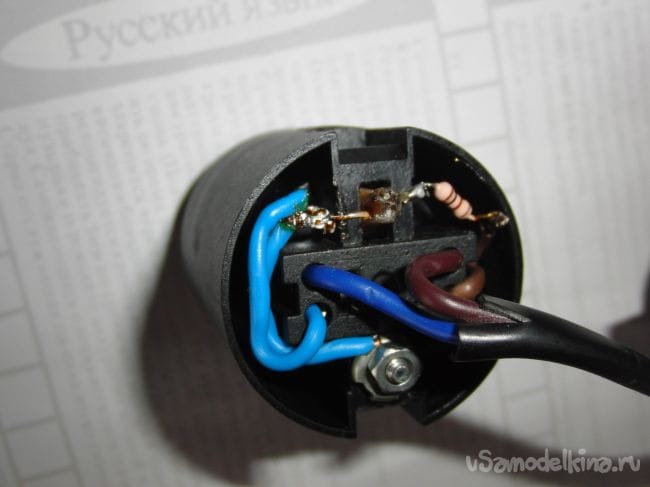

При желании патрон можно будет использовать опять под электрическую лампу на 220 В, убрав пластинку с подсветкой - он не пострадал. Аккуратно напаиваем , вставляем все провода и собираем конструкцию. Гнездо готово!

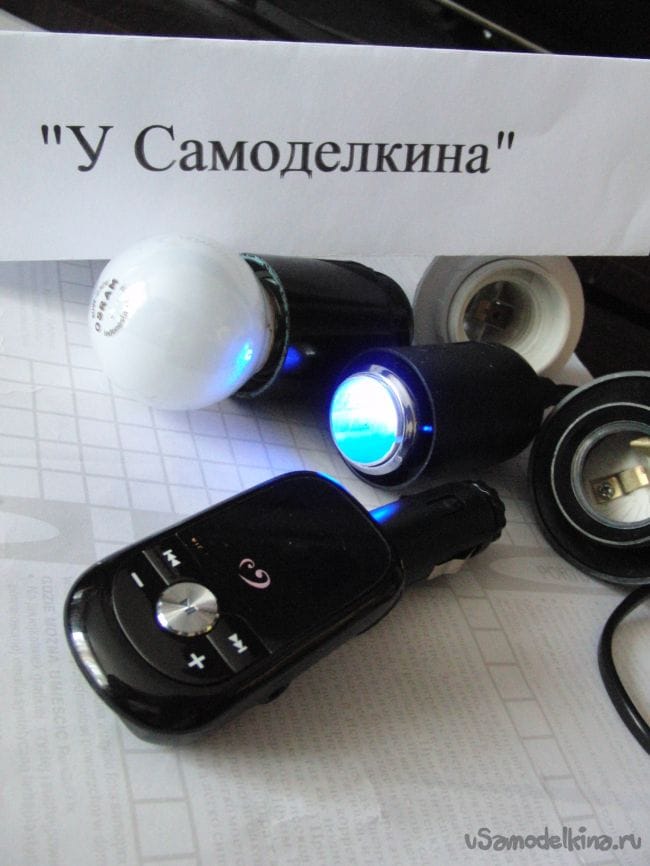

При наличии в доме блока питания на 12 В можно подключить FM-трансмиттер, регистратор или более серьёзную технику, такую как автомобильные пылесос или компрессор. Но и источник питания уже будет по-мощней. К примеру блок питания от компьютера. Контакты в самодельном прикуривателе надёжны, но не забывайте о защите - предохранителях. И конечно, из двух- трёх таких патронов можно собрать разветвитель в автомобиль, который будут надёжней, чем сейчас есть в продаже.
