Одной знакомой (язык мой враг) пообещал сделать для её детей кровать, а т.к. комната маленькая, было решено сделать её в 2 яруса.


Для изготовления кровати мне потребовалось:

Доска 25мм., фанера 10мм., шуруп с головкой в патай, клей ПВА строительный, металл листовой толщиной 3мм., заклёпка стальная 5мм х 10мм.

Использовал инструмент: фуганок электрический (самодельный), сверлильный станок (самодельный), пилу циркулярную (в качестве основы использовал ручную циркулярную пилу), станок токарный по дереву (самодельный), электродрель, свёрла – по металлу и по дереву, уголок столярный, карандаш, стамески (разные), рулетку, болгарку.


Для определения размеров кровати отталкивался от размеров матраца. Для этого «полазил» по интернету и зашёл в мебельный магазин. За основу взял размер: 80х180см.

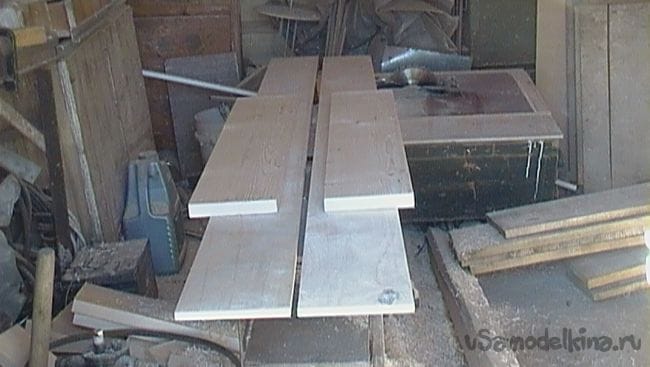

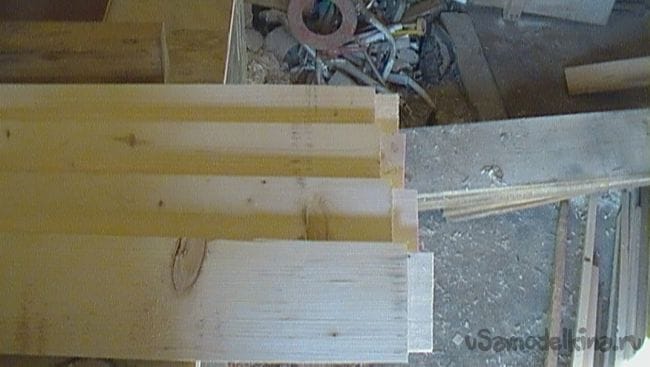

Начал с изготовления «ящика» верхнего спального места. Для этого отрезал 2 куска фанеры: 15х186см. Отфуговал и отторцевал 2 доски: 15х82см.

2х ярусная детская кровать

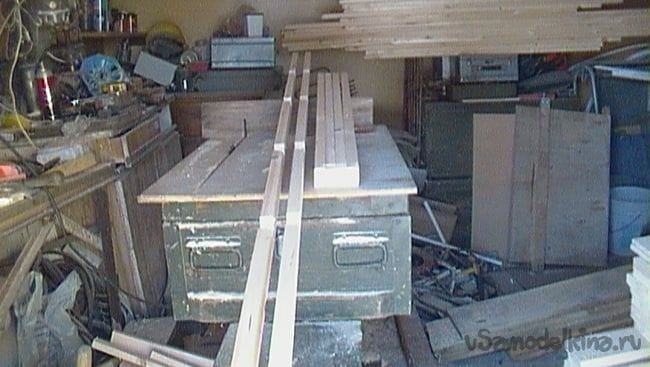

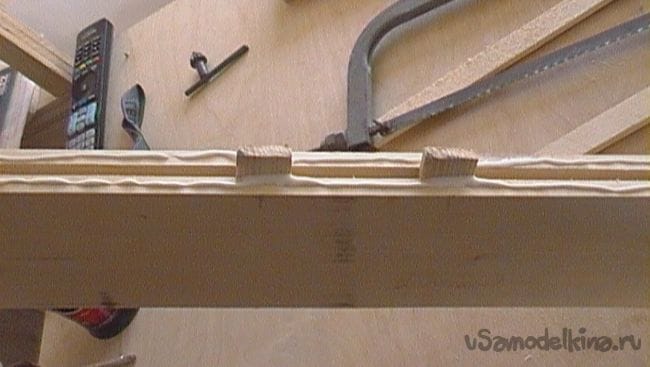

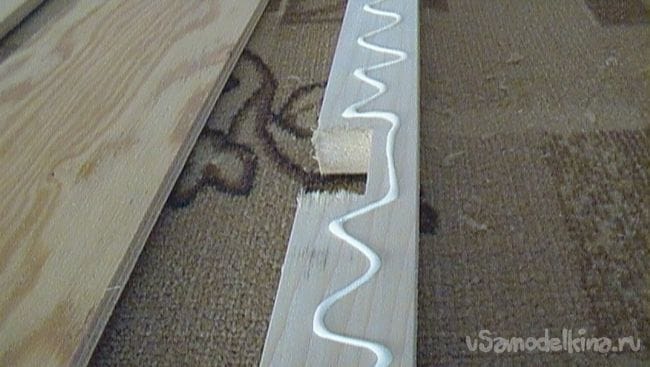

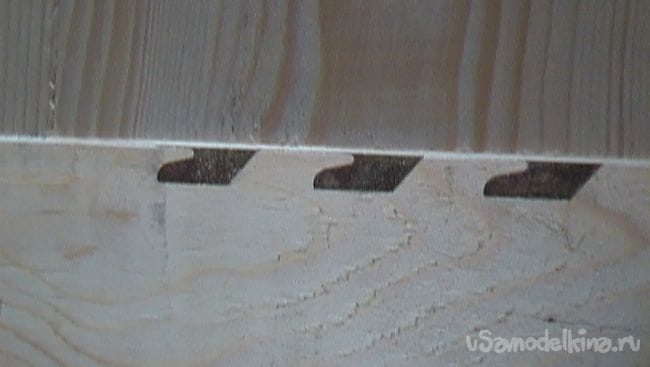

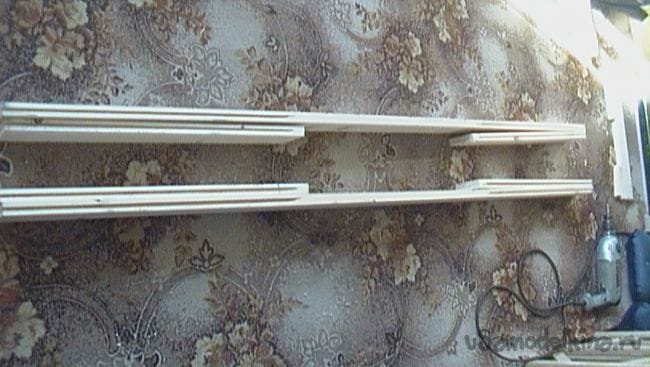

К фанерным доскам с помощью клея и шурупов прикрепил бруски (3.5х2см.) для опоры фанеры для матраца. Предварительно на циркулярной пиле сделал пропилы для поперечин.

2х ярусная детская кровать

2х ярусная детская кровать

2х ярусная детская кровать

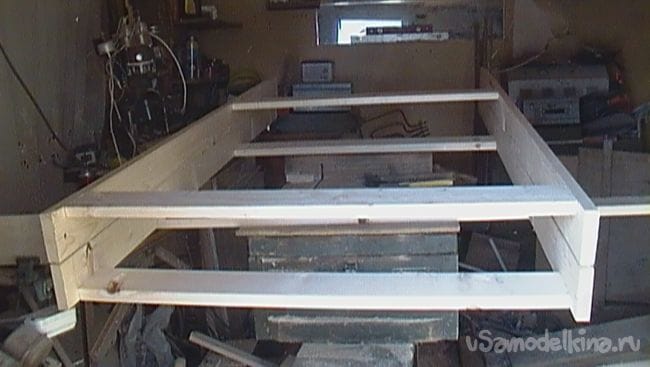

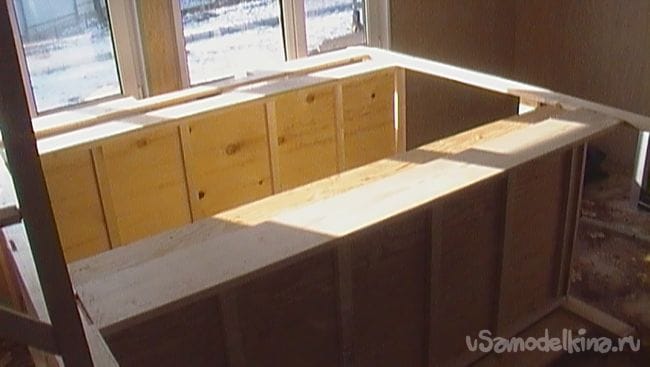

Торцы досок смазал клеем и с помощью шурупов собрал каркас ящика. Нарезал и уложил поперечины,

2х ярусная детская кровать

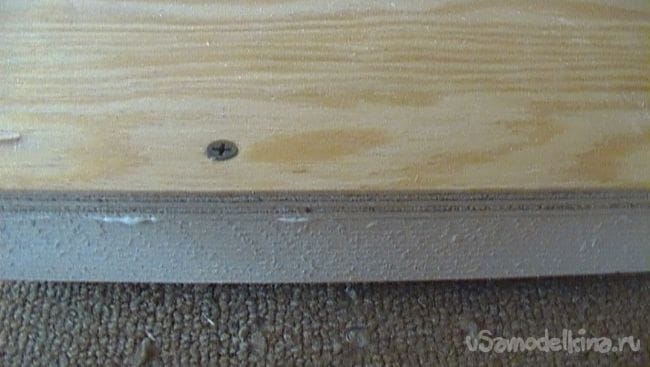

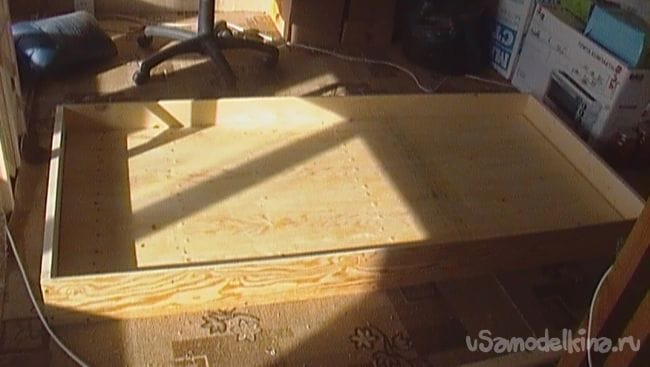

на них положил, вырезанный по размеру, лист фанеры. Прикрутил его шурупами к продольным брускам, соблюдая прямоугольность углов ящика.

2х ярусная детская кровать

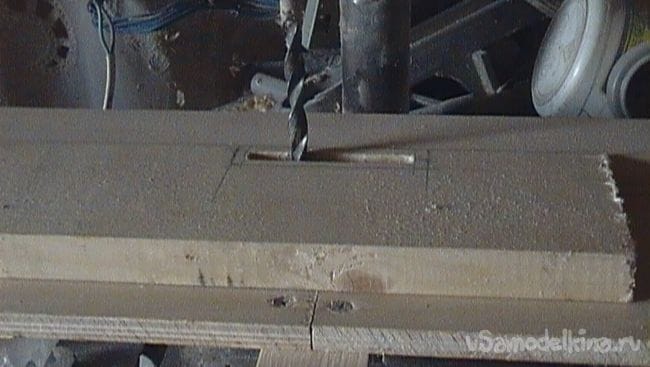

Для стоек взял доску с размерами: 2х9х170см. В каждой стойке, на сверлильном станке, сделал по 2 сквозных паза под шип (9х70мм).

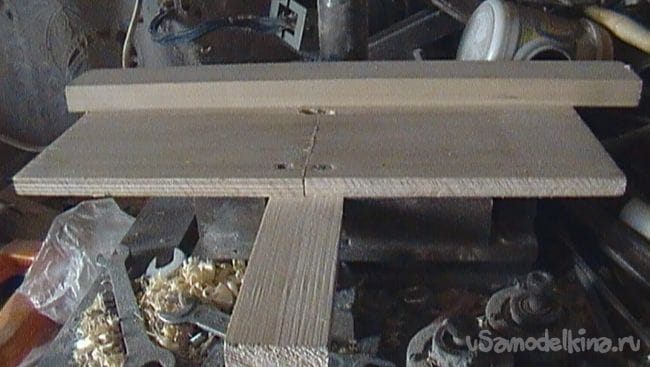

2х ярусная детская кровать Для этого использовал не сложное приспособление , которое устанавливалось в тиски и работало как направляющая.

2х ярусная детская кровать

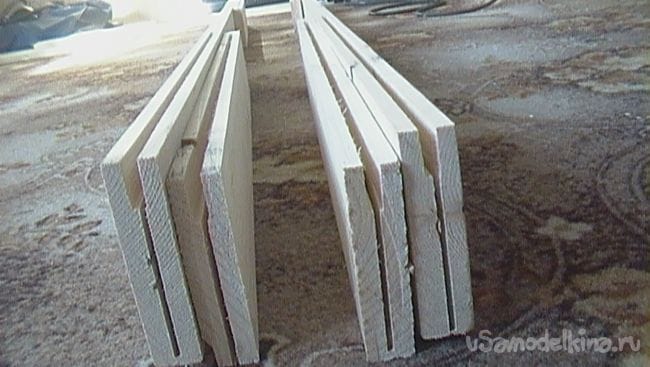

Далее нарезал отфугованные доски для перемычек спинок кровати и на циркулярной пиле нарезал шип.

2х ярусная детская кровать

Собрал на сухую обе спинки.

2х ярусная детская кровать

Для обеспечения безопасности на верхней кровати мною были сделаны перильца.

2х ярусная детская кровать

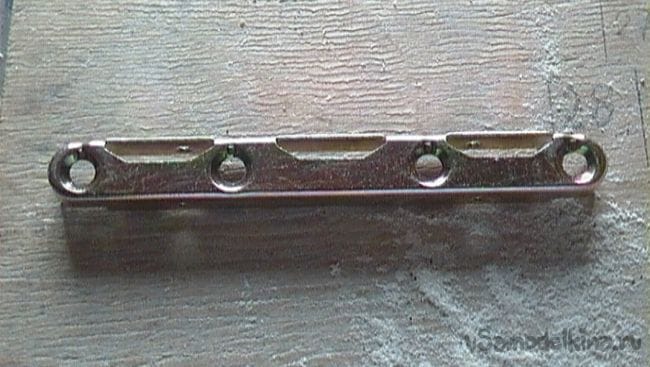

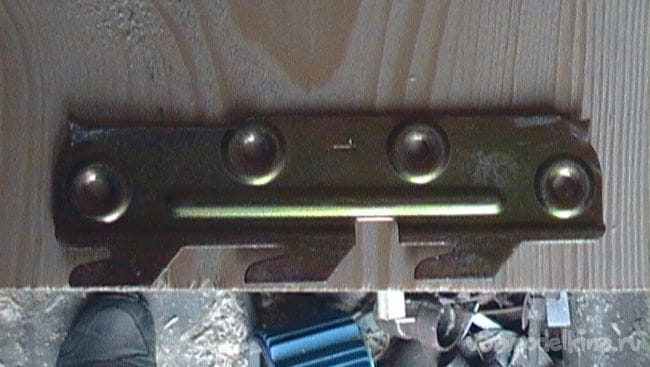

При изготовлении использовал доску 2х9 см., а для крепления такое изделие.

2х ярусная детская кровать

2х ярусная детская кровать

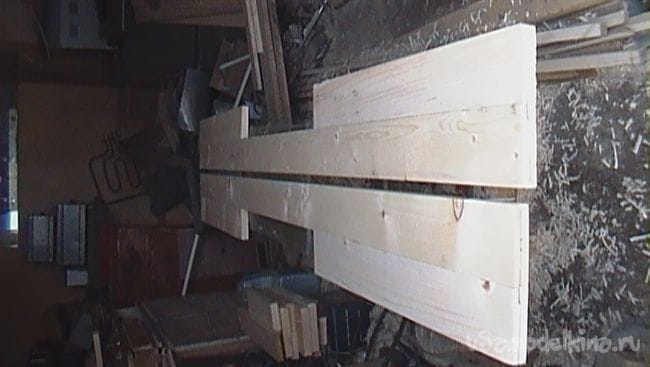

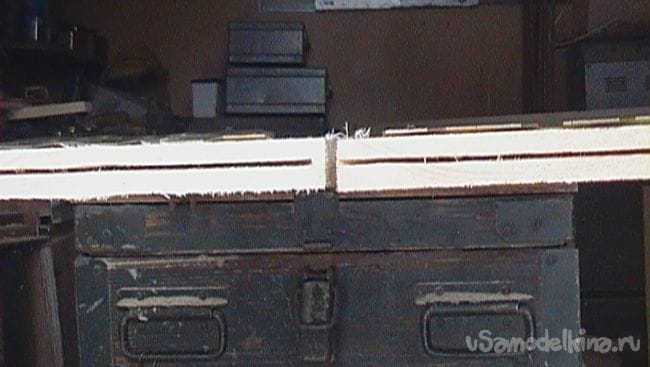

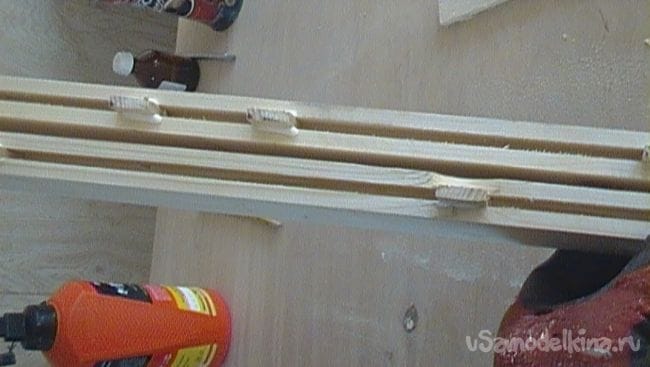

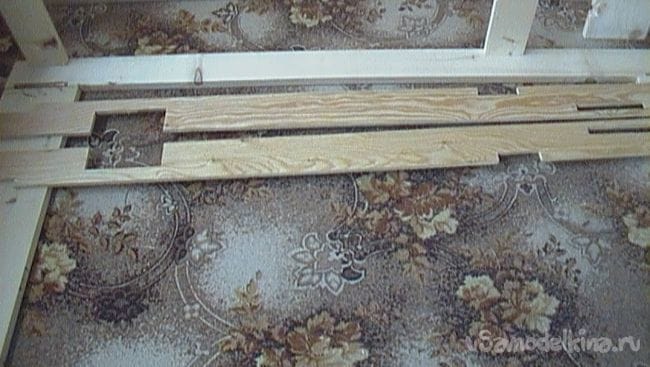

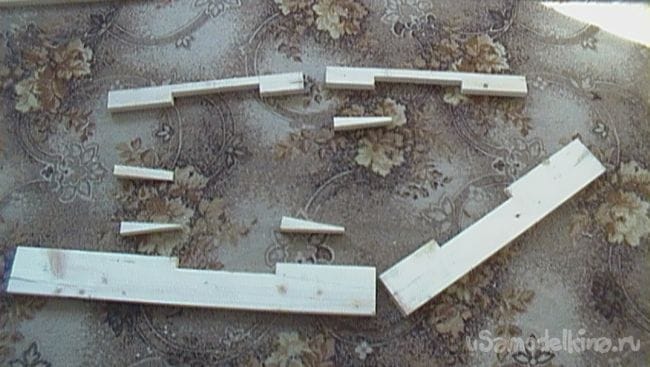

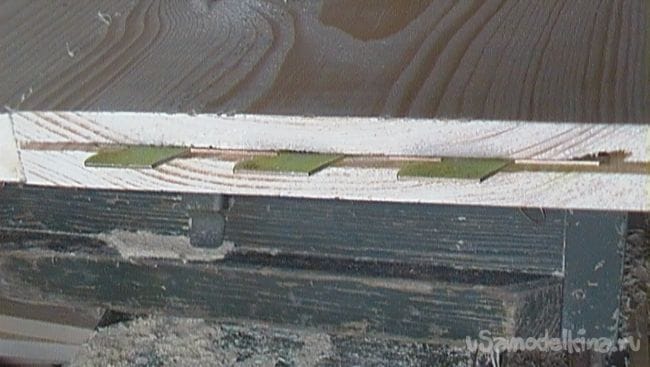

Так как длина изделия была больше чем ширина моей доски я изготовил надставки и с помощью плоских нагелей склеил. Для этого мне пришлось сделать продольные пропилы

2х ярусная детская кровать

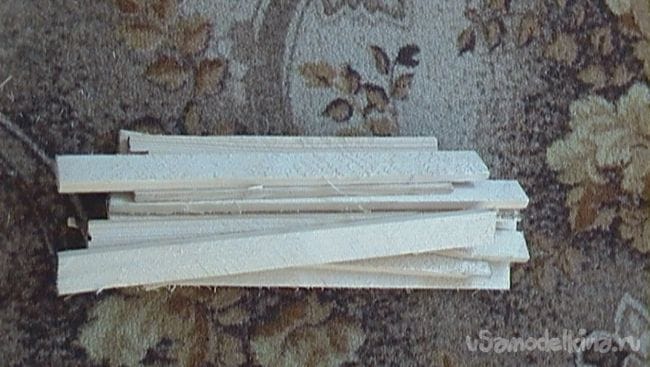

и нарезать щепку, необходимой толщины, для нагелей.

2х ярусная детская кровать

2х ярусная детская кровать

2х ярусная детская кровать

Склеивал части с помощью не хитрого приспособления.

2х ярусная детская кровать

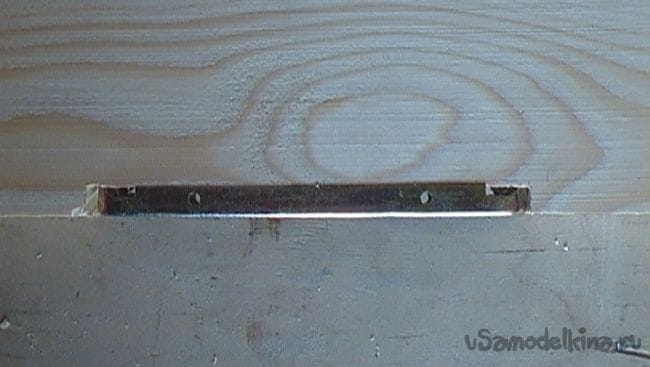

Для установки крепления были сделаны пропилы в торцах досок, что было проблематично.

2х ярусная детская кровать

2х ярусная детская кровать

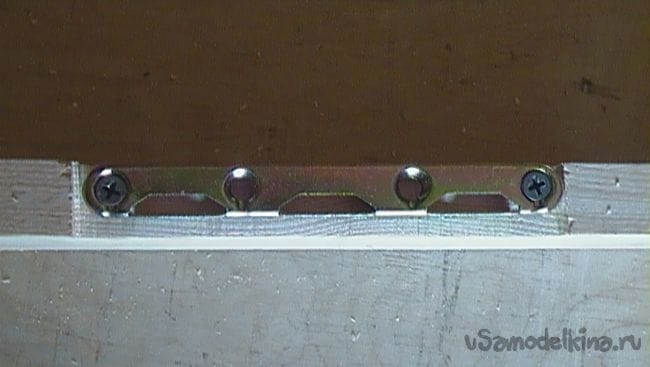

В эти пропилы вставил одну часть крепления и вкрутив шурупы срезал выступающие части турбинкой.

2х ярусная детская кровать

2х ярусная детская кровать

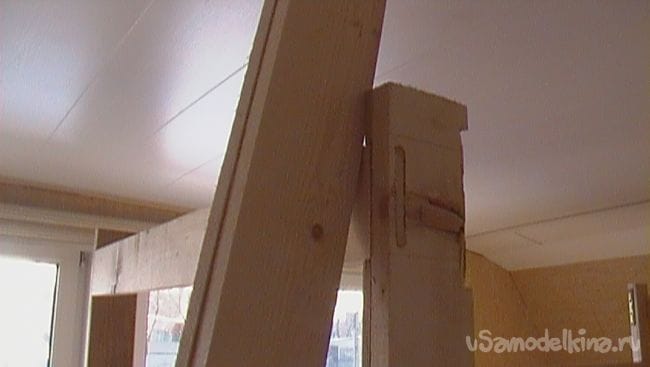

Вторую половину изделия установил в углублении на стойках.

2х ярусная детская кровать

2х ярусная детская кровать

Нижняя доска крепится аналогично верхней Для облицовки стоек изнутри конструкции вырезал из фанеры накладки

2х ярусная детская кровать

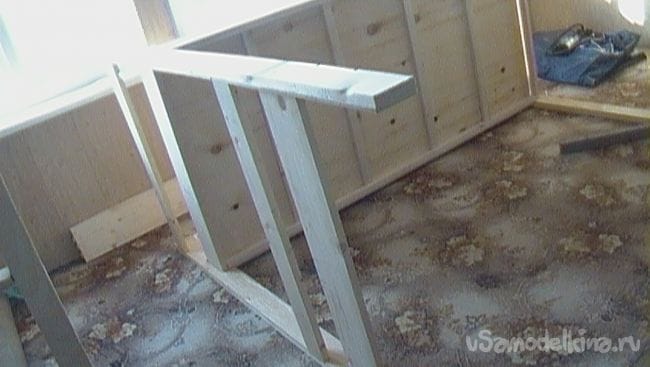

и приклеил их к стойкам. Установил между стойками верхний ящик

2х ярусная детская кровать

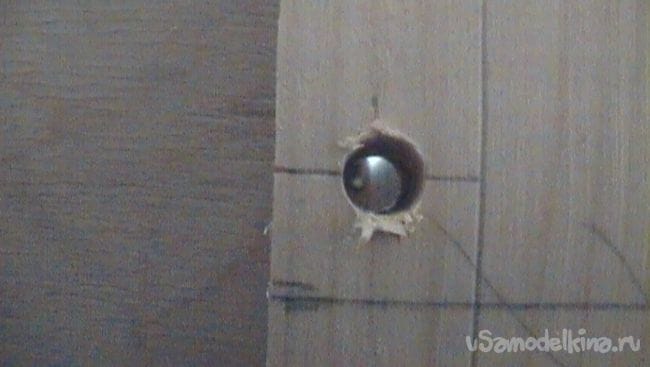

и просверлил сквозное отверстие под болт м10.

2х ярусная детская кровать

2х ярусная детская кровать

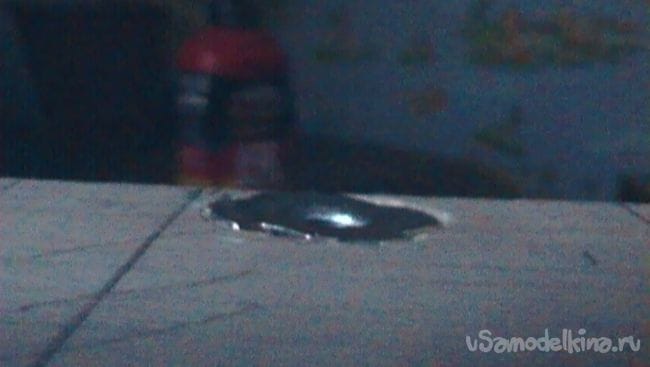

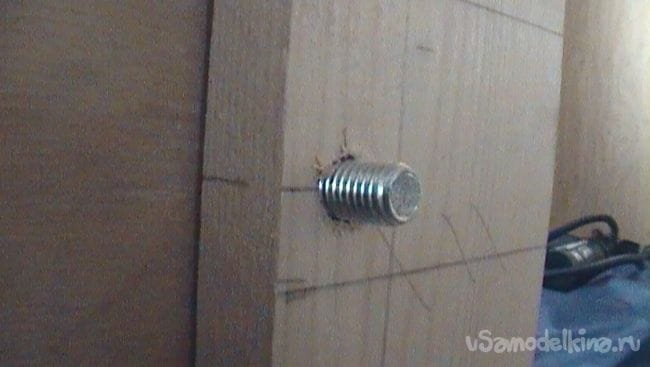

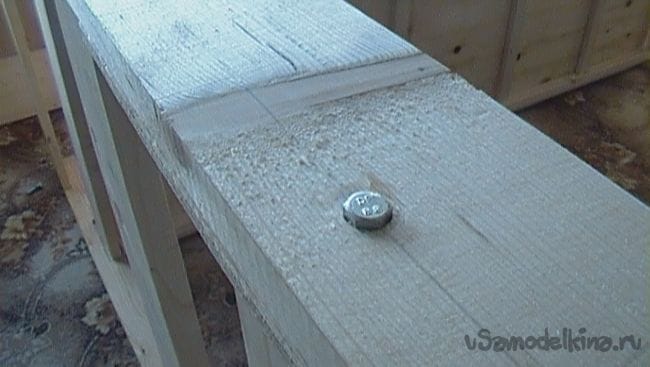

Установил мебельные гайки и с помощью болтов «утопил» их в стойку.

2х ярусная детская кровать

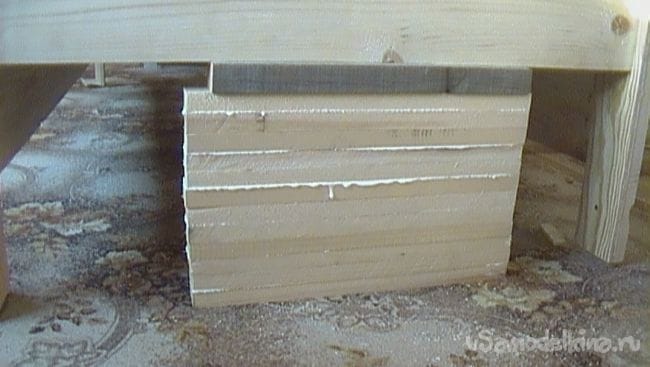

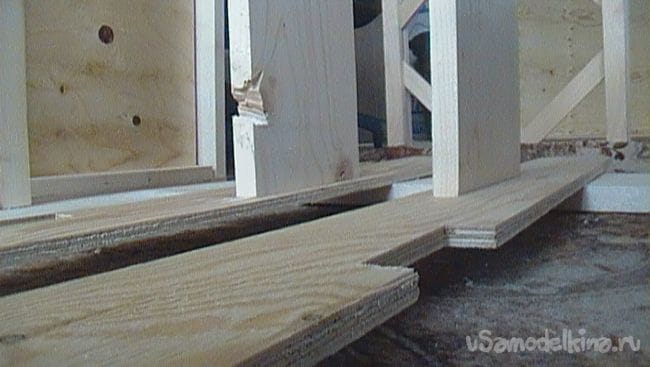

Жёсткость верхней части спинок кровати создаёт болтовое крепление ящика. Для жёсткости в нижней части установил по одной доске, входящие в выемку в облицовке

2х ярусная детская кровать

и скрепил их болтовым соединением

2х ярусная детская кровать

2х ярусная детская кровать

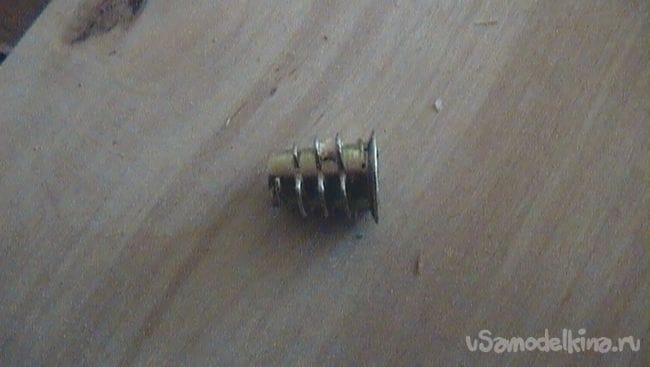

мебельная втулка и болт м6. На эти же доски закрепил шарнирные соединения для нижнего ящика,

2х ярусная детская кровать

2х ярусная детская кровать

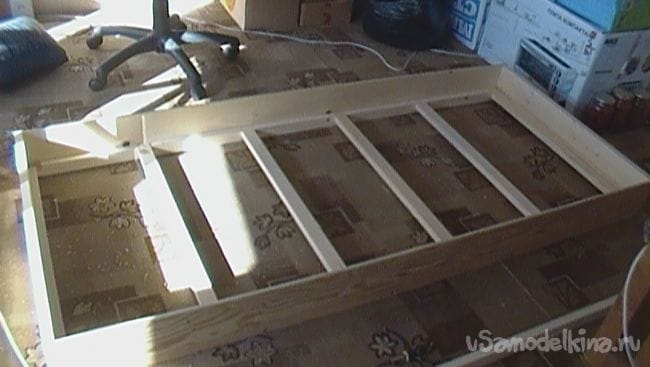

который делал аналогично верхнему, но на 3 см. уже. Для опоры нижнего ящика на эти доски приклеил брусок 2.5х2.5 см.

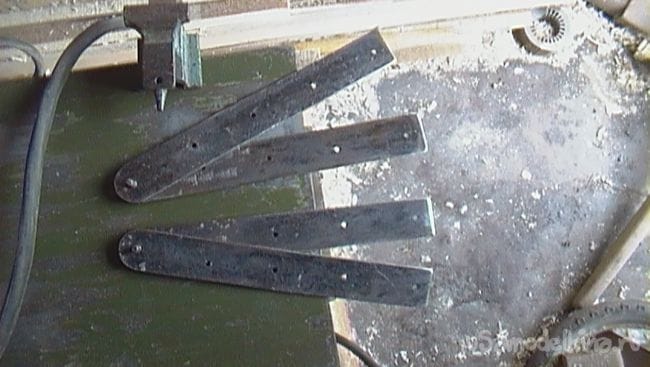

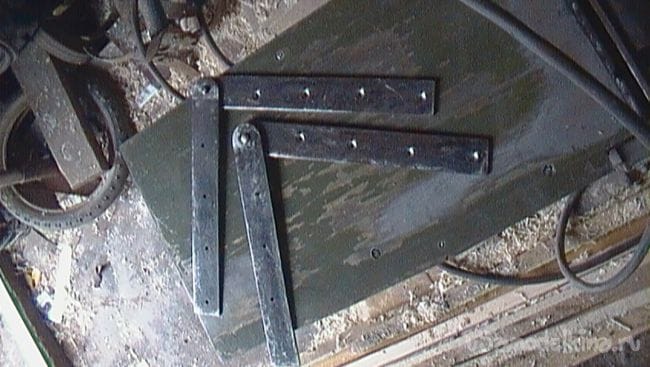

Шарниры делал из листового металла 3 мм. Турбинкой отрезал 4 полосы 30х250 мм. Просверлил отверстие под заклёпки и вставив их расклепал. Далее просверлил по 4 отверстия под шуруп и сделал зенковку. Методом «тыка» произвёл установку нижнего ящика.

2х ярусная детская кровать

Разобрал всю конструкцию и произвёл склейку составных частей спинок кровати. Для закрытия стоек снаружи напилил 4 полосы фанеры 6 мм. и приклеил к стойкам.

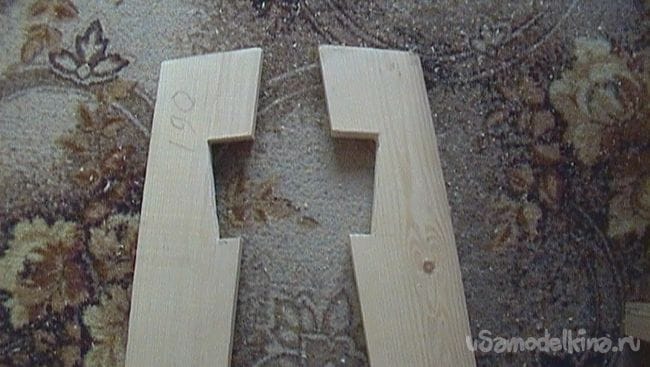

Для изготовления лестницы взял те же доски,

2х ярусная детская кровать

2х ярусная детская кровать

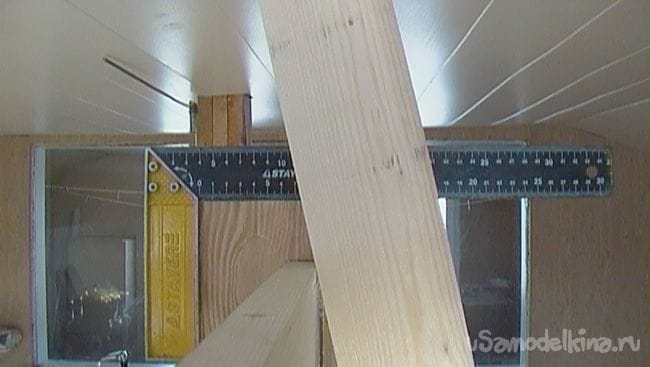

с помощью уголка произвёл разметку

2х ярусная детская кровать

и на циркулярке произвёл подрезку.

2х ярусная детская кровать

Для изготовления ступеней лестницы склеил брусочки 4.5х4.5 см.

2х ярусная детская кровать

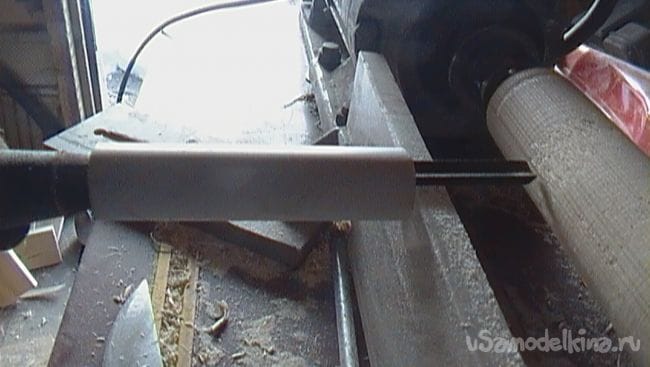

и обработал на токарном станке. Для изготовления нескольких деталей одного размера использовал, специально подогнанныйопытным путём кусок трубы надетый на стамеску.

2х ярусная детская кровать

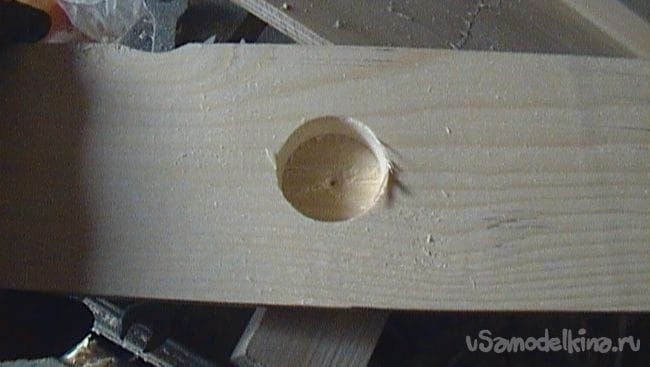

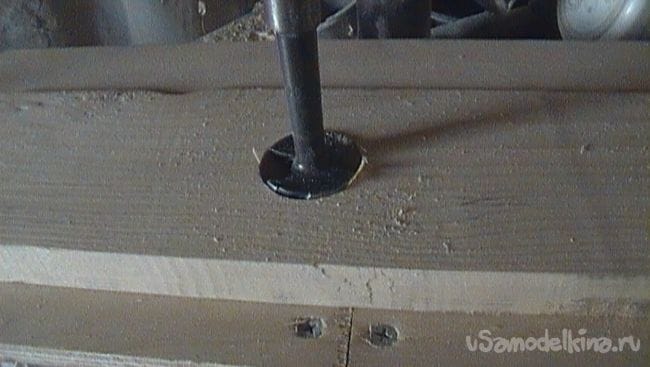

Далее размер подгонял с помощью шлифовальной бумаги. В досках для ступеней сверлил глухие отверстия таким сверлом 35 мм.

2х ярусная детская кровать

2х ярусная детская кровать

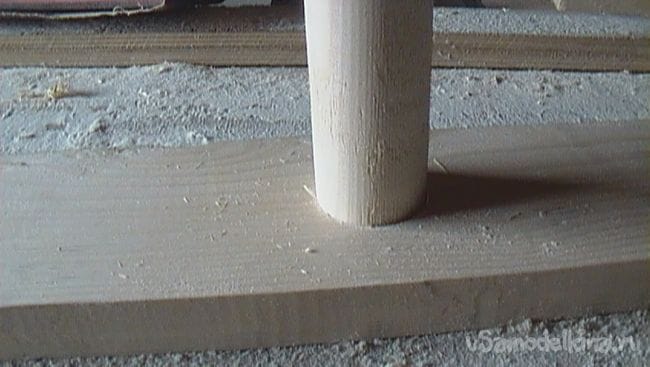

Ступени устанавливал с клеем.

2х ярусная детская кровать

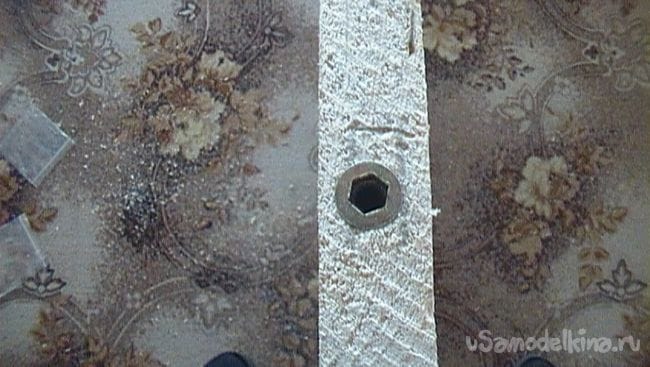

В верхней части лестницы закрепил, плотно подогнанную, поперечную доску на клей с шурупом. С помощью болтового соединения лестница этой доской крепится к верхней планке спинки кровати, с одной или с другой стороны. Для этого использовал мебельную втулку

2х ярусная детская кровать

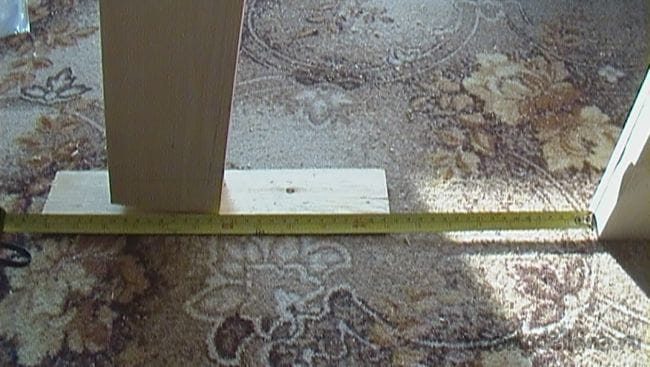

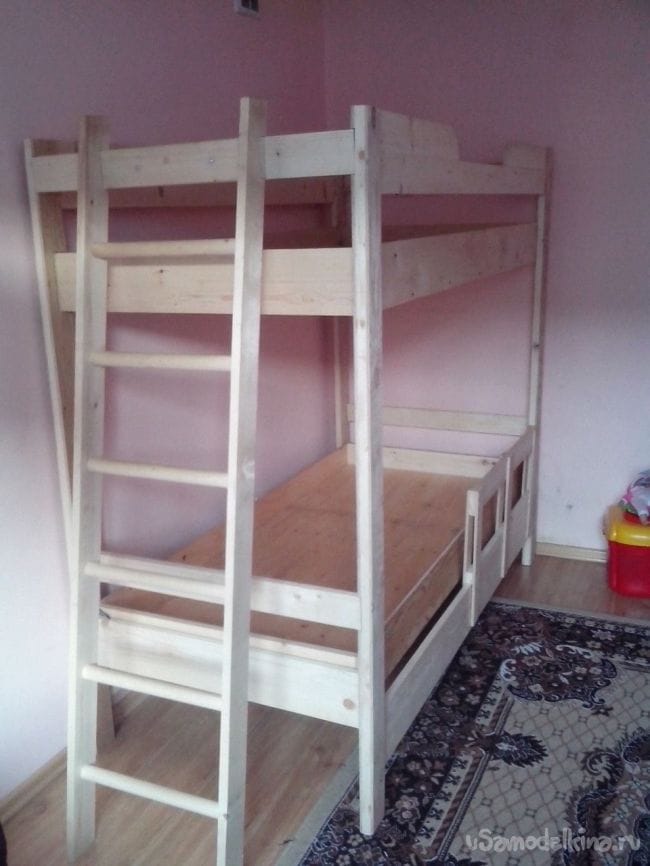

(вкручена в планку спинки) и болт м6. Ступени лестницы расположил на расстоянии 25 см. по центру ступени. В результате произведённых работ у меня получилось:

2х ярусная детская кровать

2х ярусная детская кровать

Как рассказала знакомая: детки были на «7 небе» и 2 дня не отходили от неё, используя в своихиграх.

Сладких снов вам и разумных идей.
