Стол складной для раскроя

Стол складной для раскроя

Хозяйке домашнего очага потребовался стол для раскроя материала по выкройкам.

Стол должен был обладать следующими качествами:
• Иметь значительную рабочую площадь.
• Исчезать, когда не требуется и быстро появляться при необходимости.
• Иметь минимальные финансовые и трудовые затраты.

В итоге появилась, приведенная на фото выше, конструкция складного стола обладающего указанными свойствами.
В рабочем (развернутом) положении размеры плоскости стола 650 х 1300 мм, высота стола 770 мм. В сложенном положении, это пакет размером 650 х 920 мм и толщиной 50 мм, который быстро прячется в подходящем месте.
Конструкция стола устойчива, без проблем выдерживает рабочие нагрузки, легко и быстро трансформируется.

Стол изготовлен из березовой фанеры толщиной 10 мм.

Для изготовления складного стола необходимо
1. Вырезать из листа фанеры прямоугольные заготовки:
- Столешница (мм) 650 х 650 2 шт.
- Ножки (мм) 760 х 640 2 шт.
- Опоры (мм) 1100 х 150 2 шт.
Стол складной для раскроя
Стол складной для раскроя
Стол складной для раскроя


2. Доработать обе заготовки пластин ножек стола:
– в верхней части, вырезать по два вертикальных паза под опоры, размером 11 х 70 мм на расстоянии 90 мм от края;
– вырезать в каждой по две облегчающие выборки длиной 500мм и шириной 150мм с радиусом в основании
Стол складной для раскроя

– вырезать треугольную разрядку в основании
Стол складной для раскроя

– из вырезанных частей шириной 150мм, вырезать 4 упора размером 150 х 420мм.

Для облегчения, часть основания срезать на угол (см. фото).
Стол складной для раскроя

Предлагаемый вариант размеров элементов стола возможно изменить, откорректировав их под Ваши потребности.

3. Шлифовать вырезанные заготовки наждачной бумагой вручную или с использованием инструмента.
Обработать заготовки лаком, выбрав цвет по Вашим предпочтениям.

До того, как лак попадет на древесное полотно, фанера проходит определенную подготовку. Ее грунтуют и при необходимости шпаклюют. После полного высыхания приступают к шлифовке поверхности. Она позволит лаку максимально глубоко проникнуть в фанеру. Чаще всего в качестве абразивного материала применяют мелкозернистую наждачную бумагу. Образовавшуюся шлифовальную пыль тщательно удаляют. В противном случае оставшаяся пыль создаст неровности и шероховатости на готовом полотне. И только сухая, ровная, очищенная фанера лакируется.
Стол складной для раскроя
Стол складной для раскроя

Нельзя забывать и о безопасности здоровья. При лакировке поверхностей желательно пользоваться перчатками и защитными очками. Если объем работы велик – нужен и респиратор, не лишним окажется и проветривание помещения. Но следует соблюдать осторожность - сквозняки смогут ухудшить качество лакируемой поверхности.

Лакируют фанеру в несколько заходов. Каждый заход – новый слой лака. Равномерными длинными мазками распределяют лак по всей поверхности полотна, предотвращая появление подтеков. В качестве инструмента используют валики или кисти. Перед нанесением следующего слоя важно дать фанере просохнуть, во избежание возникновения некачественного изделия. Как только лак просыхает – этот слой шкурят для улучшения качества поверхности. Количество слоев зависит от качества используемого лака и вида фанеры. Чем больше слоев лака, тем долговечнее изделие.

4. Приобрести рояльные шарниры и нарезать из них элементы длиной 410мм (4 шт.), 80мм (6 шт.). Применение рояльных шарниров обеспечивает прочность, компактность и надежность конструкции стола.
Стол складной для раскроя
Стол складной для раскроя

5. Собрать элементы стола с использованием шарниров.
• Закрепить рояльный шарнир длиной 410мм шурупами к упору
Стол складной для раскроя

• Выравнив край, закрепить упор шурупами к пластине ножек стола
Стол складной для раскроя

• Установить второй упор на пластине ножек стола так, чтобы упоры поворачивались в противоположные стороны.
Стол складной для раскроя

Выступающие концы шурупов запилить до слияния с поверхностью фанеры. Для исключения растрескивания, место установки шурупов в фанеру предварительно просверлить диаметром меньшим размера шурупа.

• Соединить две половины столешницы с помощью шарниров так, чтобы они складывались вплотную. Рабочая плоскость стола образуется из двух одинаковых половин размером 650 х 650 мм.
Стол складной для раскроя

• Закрепить пластины ножек стола к столешнице шарнирами длиной 80мм, в трех точках.
Стол складной для раскроя
Стол складной для раскроя

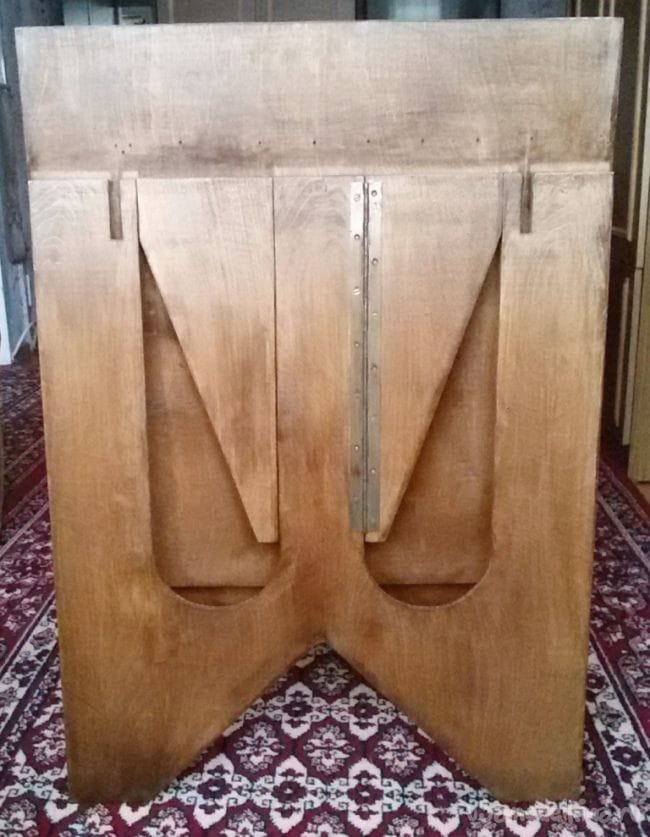

Устойчивость и плоскостность стола обеспечивает конструкция упоров.

Плоскость стола, в развернутом положении, поддерживается двумя установленными на ребро, продольными опорными пластинами шириной 70мм и длиной 1100 мм. При сборке стола, эти пластины устанавливаются в пазы обоих ножек стола, по краям столешницы.
Стол складной для раскроя

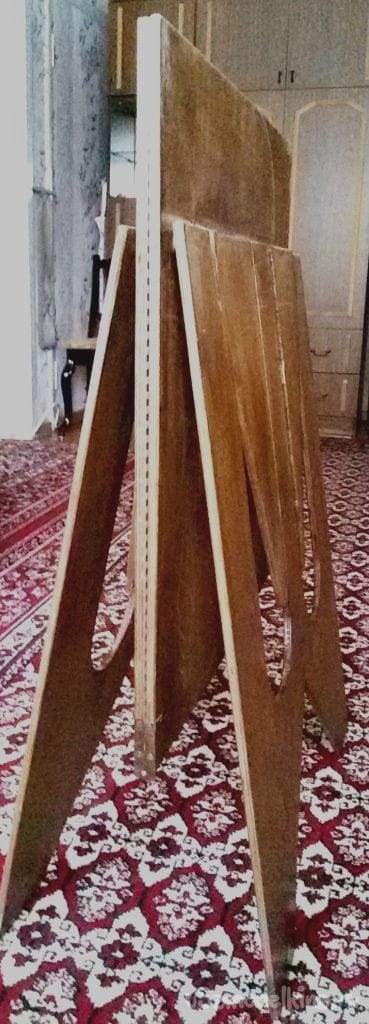

От качки стол удерживают два противоположно расположенных упора, закрепленных шарнирно на каждой из пластин, выполняющих функции ножек стола. Длина опорной поверхности упора 150мм, высота упора (соединенная через шарнир) 420мм.
Стол складной для раскроя

Жесткость и устойчивость стола, в рабочем положении, во многом зависят от точности изготовления и настройки расположения упоров, от прочности закрепления рояльных шарниров.

6. На рабочую поверхность стола желательно наклеить самоклеящуюся пленку с мелким повторяющимся рисунком, что облегчит работу с выкройками.

Данная конструкция стола позволяет быстро разложить его без применения инструмента и крепежных элементов. Для этого достаточно раскрыть рабочие поверхности столешницы, вставить в пазы продольные планки и повернуть упоры на 90 градусов в противоположные стороны, на каждой из сторон стола. Эти операции выполняются быстрее, когда стол лежит на боку.

Укладка стола производится в обратном порядке.
Стол складной для раскроя
Стол складной для раскроя

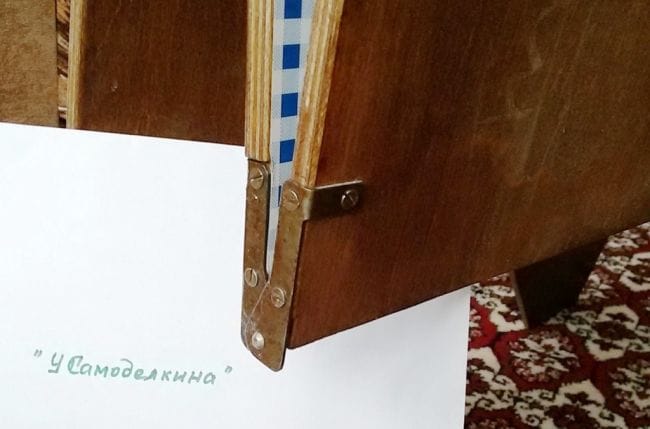

Для соединения рабочих поверхностей стола вплотную, при складывании стола «гармошкой», пришлось изготовить пару шарниров такой конструкции, т.к. в магазине найти аналогичных не удалось.
Стол складной для раскроя
