Привет всем посетителям этого сайта. Сейчас уже середина весны, значит скоро наступит долгожданное лето. Поэтому надо к лету как можно лучше подготовиться. Если у вас в доме нет вентилятора, кондиционера, а сильная летняя жара не дает спокойно отдохнуть или посидеть за компьютером, то эта статья по изготовлению вентилятора с регулируемой мощностью поможет вам в этой проблеме. Для изготовления понадобятся только подручные материалы, и немного больше времени, но потраченное на этот вентилятор время этого и стоит.

Для с конструирования самодельного вентилятора с регулятором мощности мне понадобились:

Инструменты:
1) Маркер,
2) Линейка,
3) Электрический паяльник,
4) Наждачная бумага,
5) Зажигалка,
6) Клеевый пистолет и горячий клей,
7) Канцелярский нож.

Материалы:
1) Два ненужных CD диска,
2) Usb разъем (разбирающийся),
3) Длинный кабель,
4) Соединительные провода,
5) Колпачок для иглы от шприца,
6) Две одинаковые шестеренки от какой-либо игрушки,
7) Стержень от простой ручки,
8) Бутылка от лекарства (в моем случае банка от Мирамистина),
9) Кнопка включения/выключения,
10) Потенциометр,
11) Моторчик,
12) Термоусадочные трубки.

Процесс изготовления самодельного вентилятора с регулятором мощности.
Берем обыкновенный старый ненужный CD диск.
Самодельный вентилятор с регулятором мощности

С помощью маркера и линейки расчерчиваем линии на CD диске для вырезки лопастей крыльчатки.
Самодельный вентилятор с регулятором мощности

Расчерчиваем шесть или восемь (на ваше усмотрение) одинаковых и равных треугольников на диске.
Самодельный вентилятор с регулятором мощности

По линиям отрезаем лопасти для крыльчатки. Это можно сделать острым разогретым канцелярским ножом. Но я поступил совершенно другим способом. Для этого взял паяльник и поставил самое тонкое жало (можно и обычным) и оставил его греться до температуры 300 градусов Цельсия.
Самодельный вентилятор с регулятором мощности

После того, как паяльник разогрелся до заданной температуры, с помощью нее я начал обрезать CD диск по линиям. Диск подплавлялся и легко разрезался и никаких сильных резких запахов не почувствовал.
Самодельный вентилятор с регулятором мощности

Самодельный вентилятор с регулятором мощности

Неровные места крыльчатки зачищаем наждачной бумагой.
Самодельный вентилятор с регулятором мощности

Самодельный вентилятор с регулятором мощности

Начинаем подготавливать лопасти крыльчатки. Для этого берем зажигалку и с помощью нее места изгиба разогреваем до плавления. После этого слегка поворачиваем лопасть в нужном для вас направлении.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

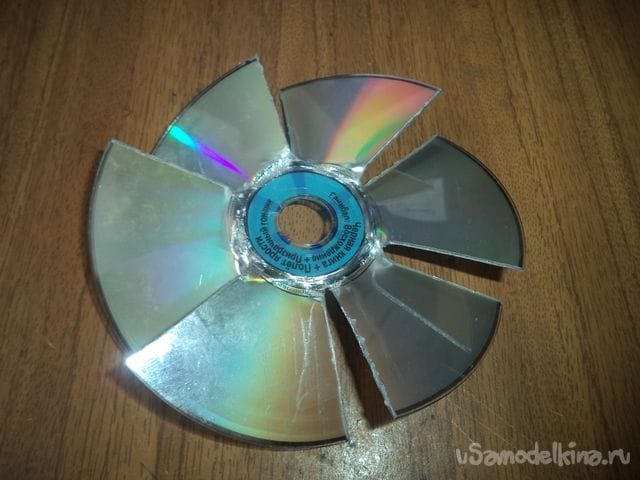

Вот таким образам подготавливаем все лопасти нашей крыльчатки.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Берем две одинаковые шестеренки и приклеиваем их по середине крыльчатки для уменьшения ее отверстия с помощью клеевого пистолета горячим клеем.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Теперь берем стержень от ручки и колпачок от иглы шприца.
Самодельный вентилятор с регулятором мощности

Отрезаем от них две детали одинаковой длины.
Самодельный вентилятор с регулятором мощности

Приклеиваем или вставляем (если подойдет) колпачок от иглы к ранее приклеенной шестерне крыльчатки.
Самодельный вентилятор с регулятором мощности

В отверстие колпачка вставляем и приклеиваем с помощью клеевого пистолета стержень от ручки.
Самодельный вентилятор с регулятором мощности

Теперь всю крыльчатку можно крепко и надежно прикрепить к моторчику.
Самодельный вентилятор с регулятором мощности


Теперь приступим к изготовлению стойки и корпуса вентилятора с регулятором мощности.
Для этого берем бутылку от лекарства (в моем случае Мирамистин).
Самодельный вентилятор с регулятором мощности

Отрезаем горлышко и делаем отверстие или углубление, то есть место для самого моторчика с помощью острого канцелярского ножа. Для этого расчерчиваем контур моторчика на самой бутылке.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Канцелярским ножом режем бутылку по начерченной линии.
Самодельный вентилятор с регулятором мощности

Теперь можно легко вставить моторчик в его место, но не приклеиваем ее еще, так как надо еще собрать из нее цепь.
Самодельный вентилятор с регулятором мощности

Вытаскиваем моторчик из бутылки от лекарства обратно и отрезаем донышко бутылки с помощью канцелярского ножа.
Самодельный вентилятор с регулятором мощности

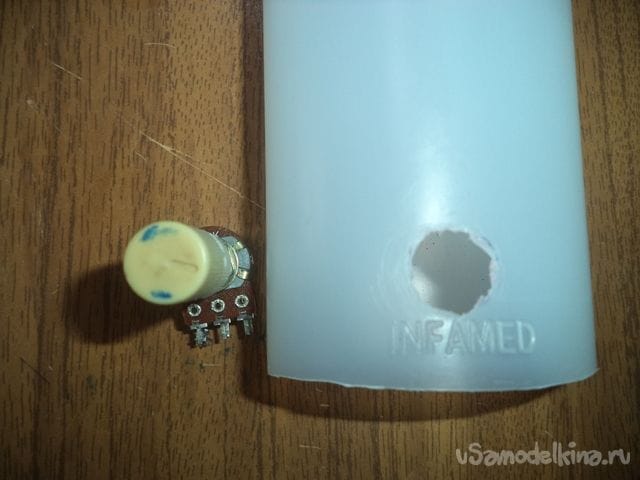

Теперь отрезаем отверстие для потенциометра почти у донышка бутылки. Для этого обводим маркером ручку потенциометра и так же острым канцелярским ножом режем корпус по размеченной линии.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Так же пробуем, как подойдет на свое место наш регулятор напряжения и силы тока.
Самодельный вентилятор с регулятором мощности

С тыловой стороны делаем прямоугольное отверстие для кнопки включения и выключения будущего вентилятора.
Самодельный вентилятор с регулятором мощности

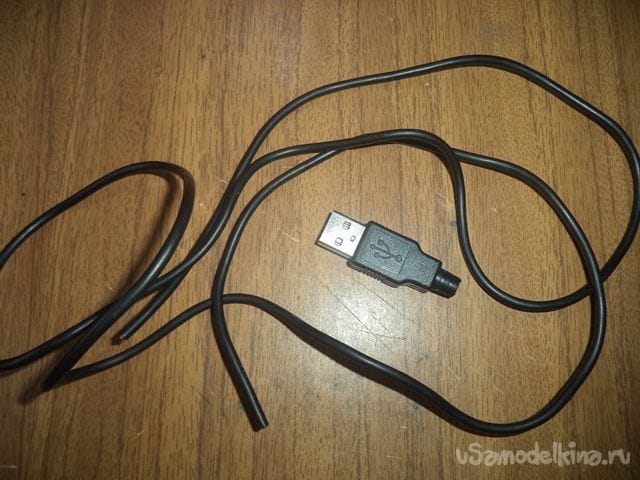

Теперь берем кабель с двумя проводками внутри и разбирающийся usb разъем.
Самодельный вентилятор с регулятором мощности

Зачищаем один конец кабеля и его проводков от изоляции.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Разбираем usb разъем и с помощью электрического паяльника припаиваем к ее контактам проводки черного и красного цвета.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Собираем корпус usb разъема обратно.
Самодельный вентилятор с регулятором мощности

Зачищаем кабель и проводки от изоляции с другого конца кабеля с помощью острого канцелярского ножа.
Самодельный вентилятор с регулятором мощности

Собираем цепь из моторчика, кнопки включения и выключения, потенциометра и кабеля, припаяв их с помощью паяльника последовательно.
Самодельный вентилятор с регулятором мощности

Удлиняем провода моторчика, припаяв к нему два провода.
Самодельный вентилятор с регулятором мощности

Оголенные места надеваем термоусадочными трубками и разжимаем их пламенем зажигалки.
Самодельный вентилятор с регулятором мощности

К одному из проводов припаиваем кнопку включения/выключения, а к другому проводу припаиваем потенциометр.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Все это припаиваем к кабелю питания.
Самодельный вентилятор с регулятором мощности

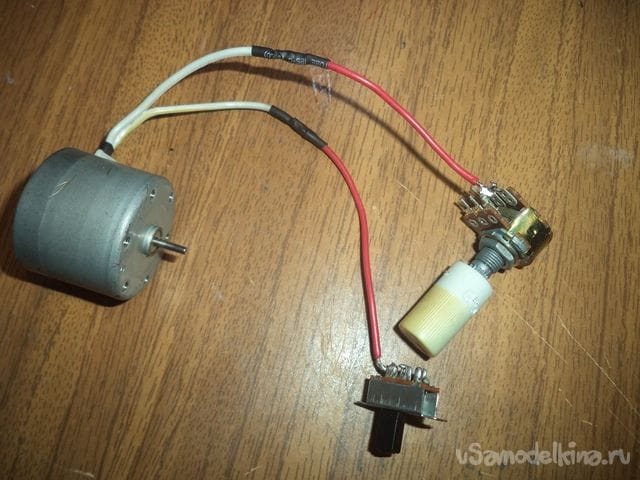

Вот такая электрическая цепь получилась у нас, не используя никаких отдельных транзисторов и резисторов.
Самодельный вентилятор с регулятором мощности

Все это вставляем в корпус, и каждый элемент приклеиваем к своему подготовленному месту с помощью клеевого пистолета термоклеем.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Теперь берем второй ненужный старый CD диск.
Самодельный вентилятор с регулятором мощности

С помощью маркера обводим контур корпуса на диске чуть дальше середины.
Самодельный вентилятор с регулятором мощности

С помощью клеевого пистолета термоклеем приклеиваем весь корпус к CD диску.
Самодельный вентилятор с регулятором мощности

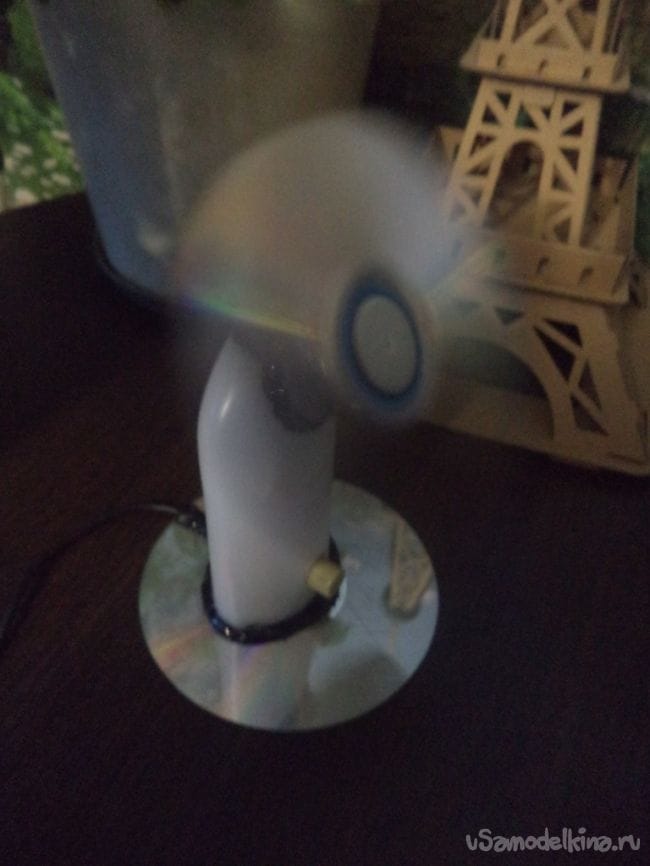

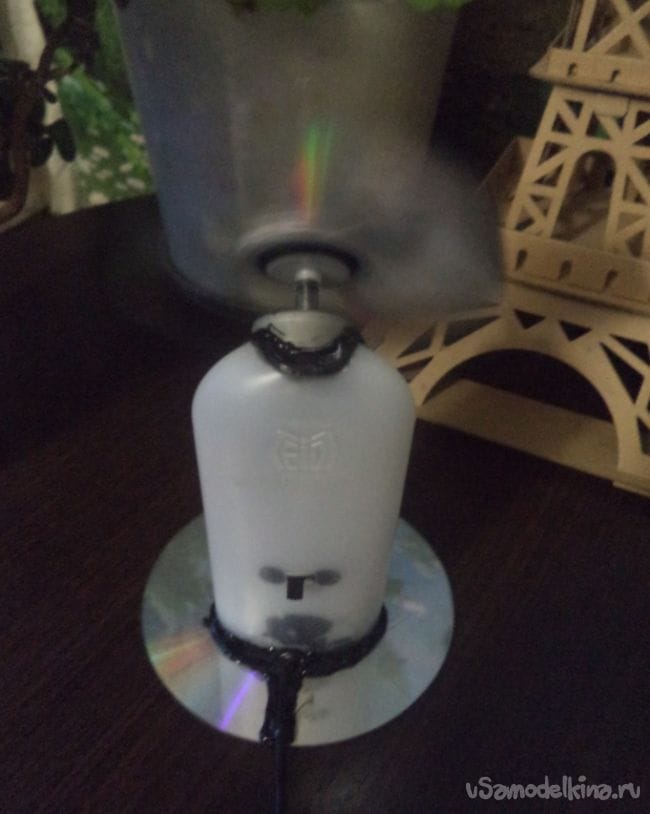

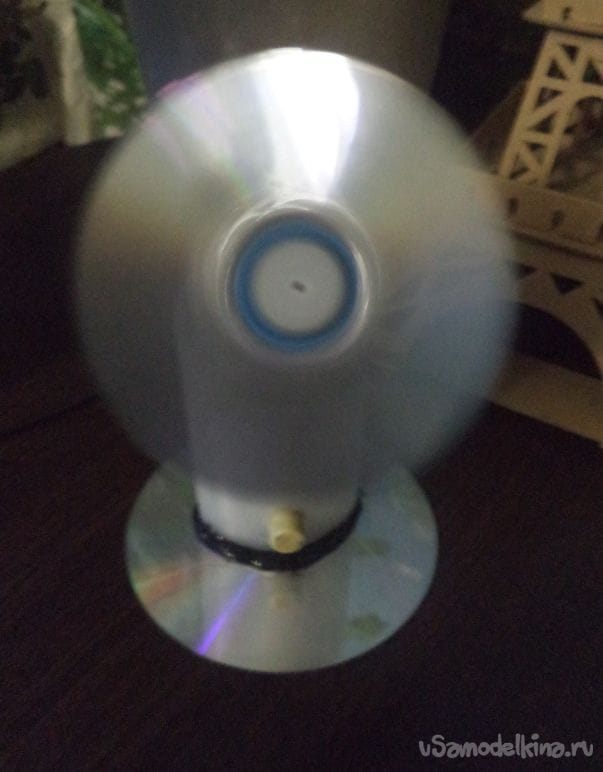

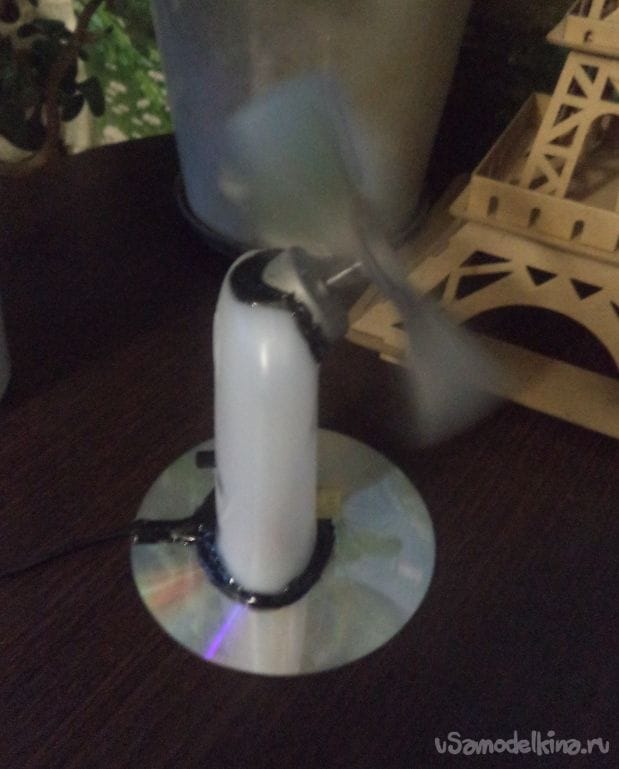

Прикрепляем крыльчатку к моторчику и самодельный вентилятор с регулируемой мощностью готов. Осталось лишь его немного испытать, поиграться с ней.
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности
Самодельный вентилятор с регулятором мощности

Самодельный вентилятор с регулятором мощности заработал хорошо, мощность регулируется при поворачивании рукояти потенциометра, поэтому можно менять число оборотов моторчика за какое то время и силу потока воздуха. А у меня на этом все! Всем спасибо за внимание! Всем пока!
