Усилитель на TDA7294

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Усилитель на TDA7294

Из достоинств TDA7294 можно отметить следующее:
Выходная мощность, при искажениях 0,3–0,8 %:
70 Вт для нагрузки сопротивлением 4 Ом, обычная схема;
120 Вт для нагрузки сопротивлением 8 Ом, мостовая схема;
функция приглушения Mute и функция режима ожидания Stand-By
низкий уровень шумов, малые искажения, диапазон частот 20–20000 Гц, широкий диапазон рабочих напряжений - ±10–40 В

Характеристики усилителя:
Питание - Двухполярное (от +-12 до +-40V)
F вых. - 20-20000 Hz
Р вых.max (пит.+-40V, Rн=8оМ) - 100W
Р вых.max (пит.+-35V, Rн=4оМ) - 100W
К-гарм (Рвых=0.7Рmax) - <0.1%
Uвх - 700mV
Пиковое значение выходного тока - 7А
Входное сопротивление 100 кОм

Усилитель на TDA7294


Усилитель на TDA7294

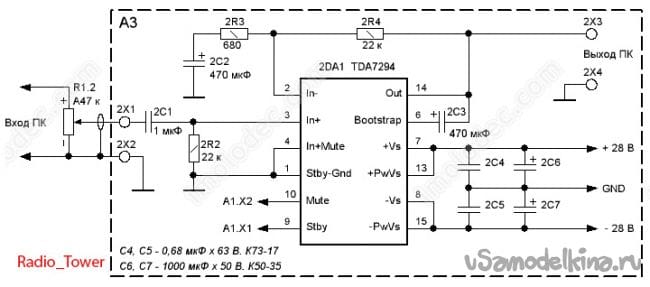

Список деталей:
Конденсаторы:
C1. Пленочный, 0,33–1 мкФ.
С2, С3. Электролитические, 100–470 мкФ 50 В.
С4, С5. Пленочные, 0,68 мкФ 63 В.
С6, С7. Электролитические, 1000 мкФ 50 В.
Резисторы:
R1. Переменный сдвоенный с линейной характеристикой.
R2–R4. Обычные маломощные.
Резистор R1 сдвоенный т.к. усилитель стерео. Сопротивление не более 50 кОм с линейной, а не логарифмической характеристикой для плавной регулировки громкости.

Микросхема TDA7294 обладает режимом ожидания Stand-By и режимом приглушения Mute. Управление этими функциями происходит через выводы 9 и 10 соответственно. Режимы будут включены пока на этих выводах напряжение отсутствует или оно меньше +1,5 В. Чтобы «разбудить» микросхему достаточно подать на выводы 9 и 10 напряжение больше +3,5 В.
Усилитель на TDA7294


Усилитель на TDA7294

Защита:
защита от перепадов напряжения питания;
защита выходного каскада от короткого замыкания или перегрузки;
тепловая защита. При нагреве микросхемы до 145 °С включается режим приглушения Mute, а при 150 °С включается режим ожидания Stand-By
защита выводов микросхемы от электростатических разрядов

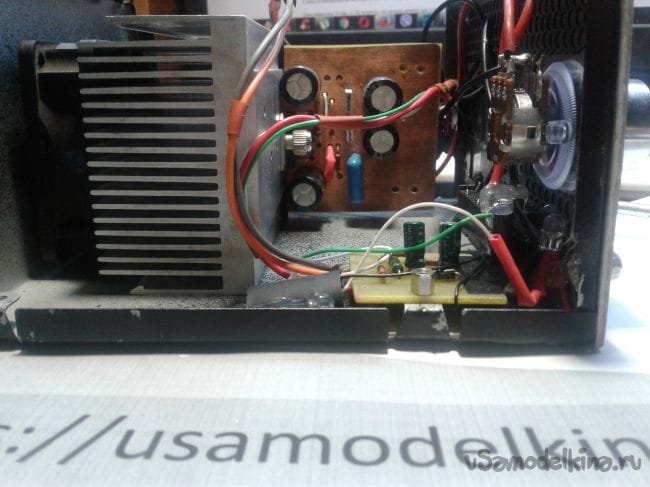

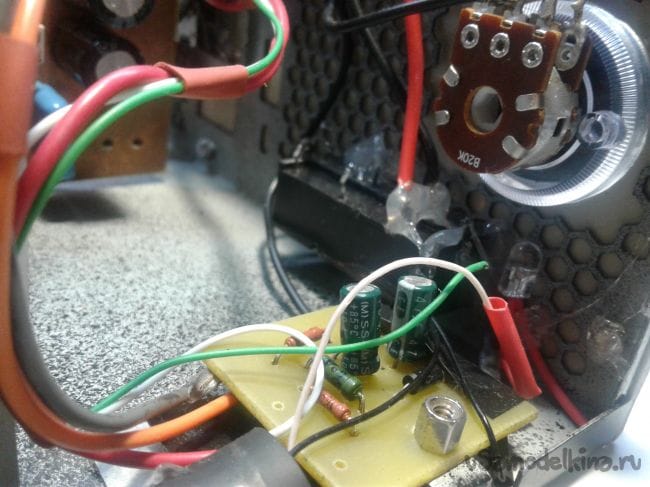

Плата:
tda_7294.rar [88.54 Kb] (скачиваний: 307)

Видео работы
