Охлаждающая подставка для ноутбука из фанеры

Охлаждающая подставка для ноутбука из фанеры

Охлаждающая подставка для ноутбука из фанеры

Ноутбук - наверно самый часто используемый прибор на сегодняшний день. На ноутбуке можно заниматься многими делами, например, покупки в интернет магазинах, компьютерные игры, общение, заработок в Интернете, просмотр фильмов, видеороликов, и это далеко не все возможности такой умной техники. Ноутбуки во многом служат нам, поэтому и нам за ними надо заботиться. Одна из самых распространенных проблем - это перегрев ноутбука. А чтобы ваш ноутбук не перегревался, надо ставить дополнительную систему охлаждения.

Вот именно в этой статье вы увидите, как изготовить самодельную охлаждающую подставку для ноутбука. Вы скажете, снова подставка для ноутбука? Да, это снова подставка для ноутбука, так как у меня уже была подставка с функцией охлаждения. Вот, кстати, на него ссылка, конечно, если будет интересно. Корпус будущей подставки не будет из доски, как у предыдущей, а из прочной фанеры. У этой подставки будет другая система охлаждения, которую вы увидите дальше.

А для изготовления самодельной охлаждающей подставки для ноутбука нам понадобятся:

Инструменты:
1. Ножовка (для выпиливания деталей из фанеры),
2. Простой карандаш (чтобы наносить пометки),
3. Электрическая дрель (для сверления отверстий),
4. Китайская бормашина (для шлифовки будущей подставки, для изготовления углублений на фанере),
5. Насадки для бормашины: циркулярные диски (для изготовления углублений и подрезания острых углов подставки), так же насадка для шлифовки (для удаления неровностей и шероховатостей),
6. Отвертка крестовая (для закручивания саморезов),
7. Ручной лобзик (для выпиливания небольших частей на подставке),
8. Клеевой пистолет и термоклей (для заклеивания некоторых деталей),
9. Зажигалка (для того, чтобы засаживать термоусадочные трубки, то есть для изоляции проводков),
10. Электрический паяльник (для пайки проводов),
11. Секундный клей (для заклеивания деталей).

Материалы:
1. Фанера, толщиной в шесть слоем, что равно десяти миллиметрам (для подставки),
2. Длинные и короткие саморезы (для крепления между собой деталей подставки),
3. Разъем для подключения подставки к блоку питания 12 вольт (чтобы обеспечить подставку питанием),
4. Кнопка включения и выключения подставки,
5. Термоусадочные трубки (для изоляции оголенных участков проводов),
6. Вентилятор от компьютера на двенадцать вольт,
7. Камера от колеса велосипеда (для закрытия всех отверстий системы охлаждения),
8. Моток проводов (для сборки электрической цепи),
9. Пластиковые стяжки (для крепления проводов).

Процесс изготовления самодельной охлаждающей подставки для ноутбука.

Как вы уже поняли, подставка у нас будет изготовлена из фанеры, поэтому берем фанеру толщиной в шесть слоев и с помощью ножовки выпиливаем из фанеры прямоугольник, размерами на ваш взгляд (в моем случае 500 мм x325 мм).
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Далее берем ноутбук, переворачиваем его нижней частью вверх и соответственно местам вентиляции ноутбука наносим метки для мест сверления отверстий на фанере. Пометки должны совпадать с местами вентиляционными отверстиями ноутбука, для того, чтобы получить лучшее охлаждение. В моем случае будут охлаждаться процессор, видеокарта, жесткий диск.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


По ранее помеченным местам сверлим отверстия с помощью электрической дрели следующим образам.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


В качестве эксперимента, я решил попробовать сделать углубление вокруг отверстия с помощью китайской бормашинки и насадки для неё - циркулярным диском. И у меня все получилось.
Охлаждающая подставка для ноутбука из фанеры


Вот так у меня получилось.
Охлаждающая подставка для ноутбука из фанеры


Таким образам продолжаем сверлить отверстия с помощью дрели и делать углубления вокруг отверстий с помощью бормашинки.
Охлаждающая подставка для ноутбука из фанеры

Охлаждающая подставка для ноутбука из фанеры


С обратной стороны фанеры тоже решил сделать углубление.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Теперь по помеченным местам сверлим отверстия для охлаждения процессора. Сверло, кстати, я брал на 10 миллиметров.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Начинаем изготавливать ножки для нашей будущей подставки. Для этого с помощью простого карандаша чертим места для выпиливания ножек из фанеры.
Охлаждающая подставка для ноутбука из фанеры


Выпиливаем ножки и вырезаем острые углы ножек.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Размеры ножек могут отличаться, потому что угол наклона и высота могут отличаться,так как кому как удобнее.

Теперь крепим ножки с помощью саморезов к самому основанию, то есть на ранее изготовленную плоскость. Для этого на самом основании с помощью простого карандаша размечаем места сверления отверстий для саморезов и места крепления самих ножек.
Охлаждающая подставка для ноутбука из фанеры


Сверлим отверстия для саморезов с помощью электрической дрели и крепим ножки к самому основанию.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Одну ножку еще не крепим, так как на ней будут расположены разъем для подключения к питанию и выключатель. Поэтому для выключателя и разъема выпиливаем углубления с помощью ручного лобзика.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Снова делаем небольшое углубление с помощью бормашинки для большего удобства подключения к разъему.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры

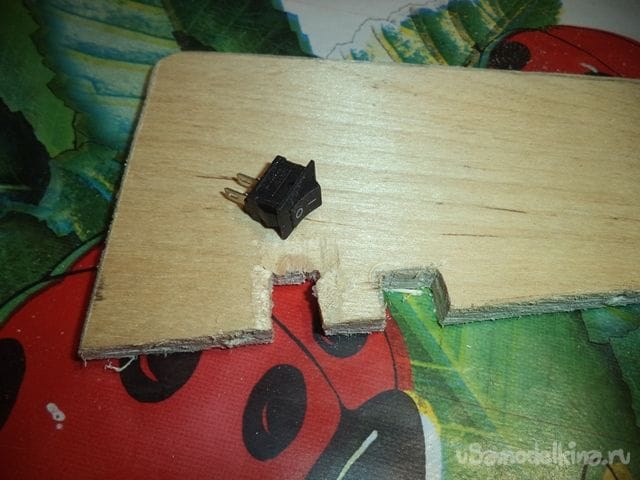

Теперь с помощью ручного лобзика делаем углубление для выключателя системы охлаждения.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


С помощью электрического паяльника запаиваем разъем и выключатель в последовательном порядке.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Вставляем выключатель и разъем на свои ранее подготовленные места и приклеиваем их с помощью клеевого пистолета.
Охлаждающая подставка для ноутбука из фанеры


Крепим ножку к основанию и с помощью шлифовочной насадки убираем все неровности на всей подставке.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Теперь устанавливаем сам вентилятор. А для того, чтобы поток воздуха шел от вентилятора к отверстиям с помощью бормашинки «роем» углубление на основе как показано на фотографии.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Теперь из этих ям мы должны получить тоннели для потока воздуха. Для этого берем камеру от колеса велосипела и вырезаем полоски.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


С помощью секундного клея приклеиваем резиновые полоски на основание.
Охлаждающая подставка для ноутбука из фанеры


Теперь прикрепляем вентилятор на основу с помощью небольших саморезов.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Теперь из фанеры толщиной в три слоя, что равно 5 миллиметрам, изготавливаем детали для закрытия углублений на фанере.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Заклеиваем полоски из камеры по контуру углублений.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


И все это закрываем деталями, для закрытия углублений.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Вот так выглядит система охлаждения сверху подставки.
Охлаждающая подставка для ноутбука из фанеры


Провода вентилятора припаиваем к проводам разъема и выключателя соблюдая полярность, чтобы все работало. Подключаем к блоку питания на двенадцать вольт и проверяем на работоспособность.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры

Как видите, все работает.

Чтобы провода не болтались внизу корпуса следует их закрепить с помощью пластиковых стяжек. Для того, чтобы выполнить этот процесс, приклеиваем стяжки к основе с помощью клеевого пистолета и натягиваем провода. Лишние части хомутов отрезаем.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


Вы наверно заметили, как широко и далеко расположены ножки охлаждающей подставки друг от друга. Это для того, чтобы между ними свободно вмещалась клавиатура. А клавиатура для того, чтобы было удобнее печатать.
Охлаждающая подставка для ноутбука из фанеры

Охлаждающая подставка для ноутбука из фанеры


Вот так вот выглядит моя охлаждающая подставка для ноутбука своими руками.
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры
Охлаждающая подставка для ноутбука из фанеры


А вот так на подставке стоит ноутбук, диагональ экрана которого равна 15,6 дюймов. На подставке еще есть место для еще большего ноутбука.
Охлаждающая подставка для ноутбука из фанеры


Данная охлаждающая подставка работает хорошо, из отверстий дует достаточно сильно. При работе этой подставки ноутбук не нагревается вообще, держит свою постоянную температуру.
