Траверса универсальная, самодельная

Траверса универсальная, самодельная

Тот кто менял сцепление или опоры мотора на автомобиле с передним приводом или подрамником, сталкивался с небольшой проблемой. Такой как вывешивание двигателя. Кто-то подставляет домкрат под поддон, кто-то кладет лом на крылья, обматывая его ветошью дабы не ободрать краску. Я же поехал в магазин авто инструмента(прихватив с собой рулетку). Посмотрел, пощупал замерил основные размеры траверсы.
Траверса универсальная, самодельная
Траверса универсальная, самодельная

Хлипковаты показались ноги. И что бы не переделывать после завода решил сделать сам данное приспособление.

Заехал в строительный магазин, купил три с половиной метра профильной трубы 40х20мм и метизы. Всё остальное дома было.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ;
1) Профильная труба – 20х40мм – 3,7 метра.
2) Профильная труба – 30х15мм – 0,5 метра.
3) Профильная труба – 20х20мм – 0,08 метра.
4) Четыре пятимиллиметровых пластины - 40х60мм.
5) Прут стальной диаметром 10мм – 300мм.
6) Резина(войлок) листовая(чем толще тем лучше, но в разумных
пределах) 120х120мм.

МЕТИЗЫ;
1) Болт М10 L-30мм – 2шт.
2) Гайка М10 – 2шт.
3) Шайба М10 – 2шт.
4) Болт М8 – 4шт.
5) Шайба Гровера Ф 8мм – 4шт.
6) Гайка М8 – 4шт.
7) Болт М12 L-70мм – 2 шт.
8) Гайка М12 – 2шт.
9) Шайба увеличенная внутренним диаметром 12мм – 2шт.
10) Шпилька М16 – 0,5 метра
11) Гайка соединительная М16 - 1шт.
12) Шайба увеличенная внутренним диаметром 16мм – 1шт.
13) Подшипник упорный(маркировка ISO 53203+U203, ГОСТ 18203)
Траверса универсальная, самодельная

или радиально-упорный(маркировка ISO 7203 B, ГОСТ 66203) - 1 шт.
Траверса универсальная, самодельная

ИНСТРУМЕНТ;
1) Сварочный полуавтомат МАГ.
2) Угло-шлифовальная машинка.
3) Дрель.
4) Свёрла диаметром – 8, 10, 12, 16 миллиметров.
5) Угольник слесарный.
6) Рулетка.
7) Штангенциркуль.
8) Тисы.
9) Струбцины.
10) Быстрозажимные клещи.
11) Керн.

ИЗГОТОВЛЕНИЕ

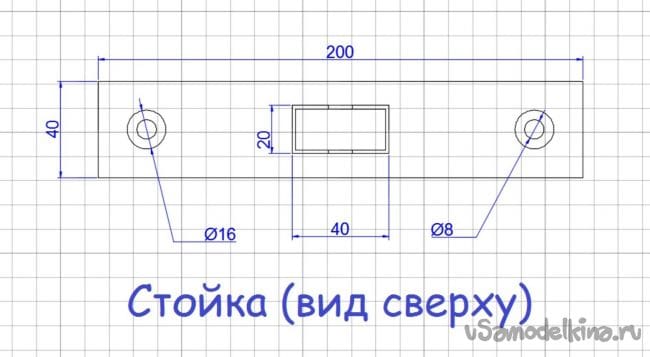

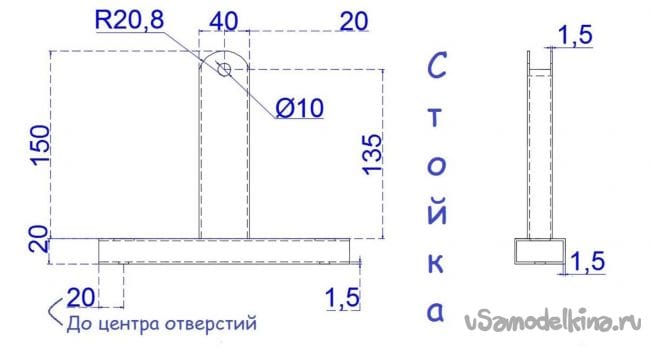

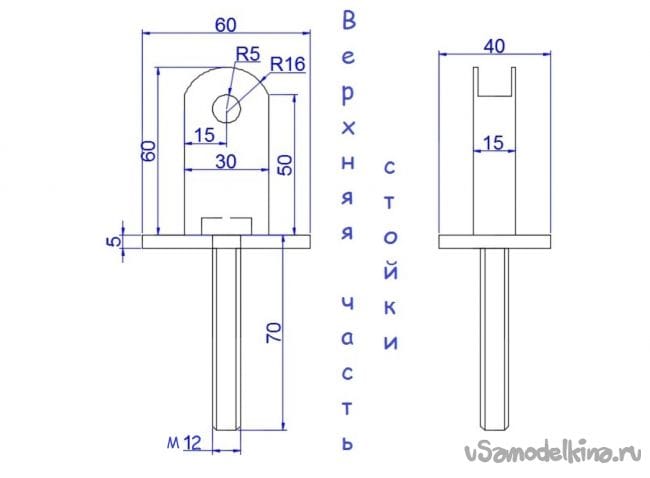

Начал с рисования картинок
Траверса универсальная, самодельная
Траверса универсальная, самодельная
Траверса универсальная, самодельная
Траверса универсальная, самодельная

РАМА
Затем зачистил весь необходимый металл до блеска(полуавтомат не любит грязного железа!). От профильной трубы 20х40мм отрезал болгаркой две части по полтора метра, две части по 150 миллиметров(недостающий полуметровый кусок такой же трубы у меня был). Разметил, просверлил, на заготовках стоек закруглил края. От трубы 20х20мм отрезал две части по 40мм.
Траверса универсальная, самодельная

Зажав в тисах длинную трубу, разметил на ней места для приваривания усилителей(с шагом в 500мм). С помощью угольника выставил два отрезка(20х20мм) и зафиксировал их клещами.
Траверса универсальная, самодельная

Приварил усилители.
Траверса универсальная, самодельная

Соблюдая параллельность и выровняв начало, зафиксировал вторую трубу на первой с помощью струбцин. В торцах труб, для выравнивания зазора, положил ножки(выделено красным). Приварил усилители к второй трубе.
Траверса универсальная, самодельная

В торцы рамы приварил пятимиллиметровые 40х60мм пластины.
Траверса универсальная, самодельная

Рама готова.
НОЖКИ
Оставшиеся две пластины накернил по центру
Траверса универсальная, самодельная

И просверлил
Траверса универсальная, самодельная
Траверса универсальная, самодельная

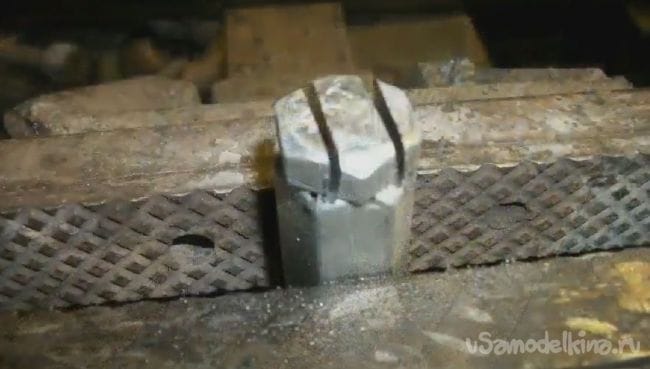

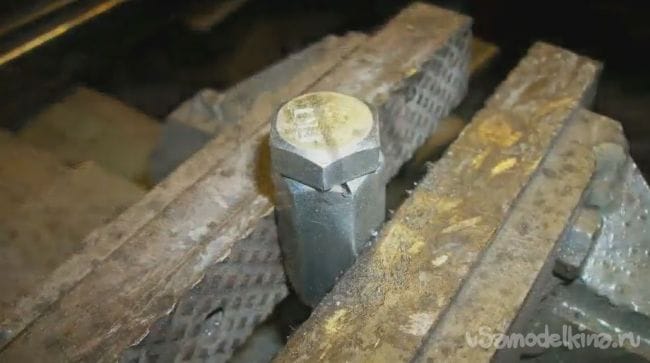

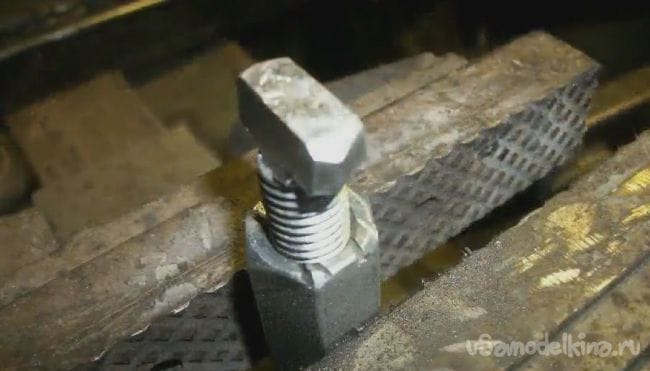

На стяжные болты(М12) накрутил соединительные гайки, зажал их в тисах и болгаркой отрезал лишнее.
Траверса универсальная, самодельная
Траверса универсальная, самодельная
Траверса универсальная, самодельная

Вставив болты в отверстия пластин зафиксировал теми же гайками и приварил к пластинам.
Траверса универсальная, самодельная
Траверса универсальная, самодельная

Обработал швы. На шов свободно должна одеваться короткая часть ножки(15х30мм).
Траверса универсальная, самодельная
Траверса универсальная, самодельная

После подгонки приварил пластины к шарниру.
Траверса универсальная, самодельная

Основание ножек разметил и просверлил восьмимиллиметровым сверлом насквозь,
Траверса универсальная, самодельная

И рассверлил на одной стороне шестнадцатимиллиметровым сверлом.
Траверса универсальная, самодельная

После чего я её разрезал.
У меня в закромах нашлась резиновая подкладка от какого-то промышленного оборудования. Которую я разрезал на четыре части и прикрутил к ножкам.
Траверса универсальная, самодельная
Траверса универсальная, самодельная

Получились вот такие ножки.
Траверса универсальная, самодельная

Они должны быть шарнирными, так как отбортовки крыльев автомобиля(водосток, крепёжная планка) идут не параллельно земле а с наклоном. Крюк же должен быть расположен перпендикулярно поверхности, чтобы его не выгибало весом двигателя.
Траверса универсальная, самодельная

Крюк сделал из шпильки М16. Просто приварив к торцу десятимиллиметровый, согнутый прут. Второй из крюка талрепа заменив сорванную резьбу.
Траверса универсальная, самодельная

Гайка с ручками опирается на радиально-упорный подшипник для облегчения натяжки цепи.
Траверса универсальная, самодельная

Готовая универсальная траверса
Траверса универсальная, самодельная

Строительной шпильки М16 достаточно для любого мотора(не тяжелее 500кг). Так как она только поддерживает двигатель пока на автомобиле проводятся работы по снятию КПП, замене опор ДВС, замене или вытяжки лонжеронов и тому подобное. Для выемки двигателя используется другое приспособление. Например кран, тельфер или лебёдка.
Траверса универсальная, самодельная
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
2 комментария
  1. pogranec
    Например кран, тельфер или лебёдка
    - или лом и 4 раба))) (на москвиче так вытаскивал когда то) А вообще хорошая штука. Летом менял цепь на нисане , двигатель на ломе вывешивал. С такой приспособой конечно удобней.
  2. слесарь Автор
    Цитата: pogranec
    лом и 4 раба
    Увы крана здесь не будет, фото изготовления нет. Понадобился срочно(как говорится - ещё вчера), сваял и сразу в работу. Покрасил его только через полгода.
