Гетеродинный индикатор резонанса (ГИР)

Гетеродинный индикатор резонанса (ГИР)

При конструировании и настройке радиоаппаратуры, весьма полезен такой остроумный прибор как гетеродинный индикатор резонанса. Прибор, в большинстве случаев, довольно прост и может быть изготовлен даже начинающим радиолюбителем.

Применяется, в основном для измерения частоты резонанса в колебательных контурах радиоаппаратуры. С помощью ГИР, можно также измерять емкости конденсаторов и индуктивности катушек, измерять резонанс антенны.

Гетеродинный – значит генерирующий колебания высокой частоты. У генератора ВЧ нашего прибора, катушка колебательного контура вынесена наружу и выполнена на манер этакого щупа. Принцип измерений основан на том факте, что в случае настройки на одну частоту двух близко расположенных контуров, они входят в резонанс и наблюдается "отсос" энергии колебаний из одного контура в другой. Колебательный контур ГИРа перестраиваемый - имеет переменный конденсатор с проградуированной шкалой.

Чтобы определить частоту резонанса исследуемого контура, катушку ГИРа (или катушку связи) подносят к контуру и изменяя частоту прибора, добиваются минимума показаний индикатора. Настройка довольно «острая». Этакий провал стрелки индикатора. Искомую частоту считывают со шкалы.

Прибор был изготовлен по простейшей схеме, опубликованной в журнале «Радио» №3 1975г. Автор В. Борисов.



Собрать схему ничего не стоит, но для того чтобы прибором было удобно пользоваться, придется повозиться.

Нам потребуется.

Инструменты.
Минимальный набор слесарного инструмента преимущественно для мелких работ, обязательно ножницы по металлу, несколько разных надфилей. Инструмент для разметки. Хорошо бы располагать ювелирным лобзиком или гравёром - для выпиливания окон в корпусе, но можно и обойтись. Лобзик «пионерский», по дереву, плюс подставку «ласточкин хвост» для выпиливания. Понадобится что-то сверлильное – электрическая дрель или сверлильный станок, сойдет и шуруповерт. В отдельных случаях, могут быть полезны вытяжные заклепки с соответствующим инструментом для их установки.

Паяльник небольшой мощности и все что к нему полагается, в том числе набор инструментов для электромонтажа. Паяльник мощностью около 75…100Вт, для конструкционной пайки. Кое-где удобен клеющий пистолет. Немного терпения и аккуратности.


Материалы.
Кроме радиоэлементов, понадобиться немного кровельной оцинкованной стали, кусочек оргсекла и ДВП или текстолит. Немного мелких метизов. Пластиковые каркасы для сменных катушек.

Для начала стоит подобрать все радиоэлементы и зная их габариты заняться компоновкой прибора. Удобно это делать в САПР Автокад. Для домашнего, хоббийного использования, достаточно освоить принцип построения и несколько основных инструментов.



Корпус прибора решено было изготовить из оцинкованной кровельной стали 0,5мм, методом гибки из двух П-образных деталей. Металлический корпус, также, хорошо экранирует схему. Окна в корпусе для установки приборов, разъема, были выпилены гравером с отрезным диском. Удобно будет использовать и ювелирный лобзик.

В этом варианте ГИРа - разъем для сменных катушек должен быть, как минимум три контакта (используется катушка с отводом). Для уменьшения габаритов прибора решено было применить DB-9, похожий на разъем COM порта системного блока компьютера. В схеме предполагается использовать индикатор – микроамперметр на ток 50мкА. Такой прибор имеет значительные габариты. Значительно меньше микроамперметры, использующиеся для индикации уровня записи в старой аппаратуре магнитной записи звука. Для возможности применить такой индикатор, нужно в исходную схему прибора добавить усилительный каскад на низкочастотном транзисторе (схема б). Сам индикатор разбирал, заменил штатную шкалу на самодельную с нулем посередине.



Конденсатор переменной емкости применен с твердым диэлектриком, от импортного радиоприемника.
Изготовлена металлическая коробочка. Две половинки корпуса скрепляются четырьмя винтиками М4. На внутренних стенках припаяны гаечки. Оцинкованная сталь хорошо паяется обычным оловянно-свинцовым припоем с «паяльной кислотой» (хлористый цинк). Не забываем хорошо промыть места паек.



На конденсатор одевается ручка-шкала выточенная из кусочка органического стекла.

На заготовке чертится окружность нужного диаметра. Это можно сделать циркулем, разметочным циркулем (с двумя иглами). Также, для оргстекла, удобно для такой цели использовать штангенциркуль, нужный размер зафиксировать стопорным винтом и чертить острыми лапками для измерения отверстий.

Заготовка была выпилена обычным «пионерским» лобзиком. Края отшлифованы шлифовальной шкуркой, для этого заготовку зажимал в шуруповерте.

Изнутри на прозрачном диске сделаны две глубокие радиальные риски и заполнены краской. На кончиках просверлены маленькие отверстия для удобной разметки шкалы - в нужных местах отметки делают иглой или остро отточенным карандашом. Крепится на ось конденсатора его штатным крепежом от того же радиоприемника. Под подвижным прозрачным диском, на одной с ним оси, расположен неподвижный диск из ДВП закрепленный к корпусу. Диаметр чуть меньше прозрачного, чтобы подвижный диск удобно вращать большим пальцем, держа прибор в руке. Диск выпилен лобзиком и покрыт для прочности несколькими слоями лака. На него приклеена бумажная шкала.



Монтаж мелких элементов, на выводах установочных, выводы максимально короткие, особенно в ВЧ части. Батарея «Крона» расположена внутри корпуса прибора, подключается колодкой от такой же вышедшей из строя. Чтобы она не бултыхалась внутри корпуса на проводах, сделан некий «батарейный отсек» - С-образная деталь из той же кровельной стали. Припаян к снимаемой крышке. Напротив батареи кусочек поролончика, при сборе корпуса он поджимает батарею. На фото, первый вариант катушек.

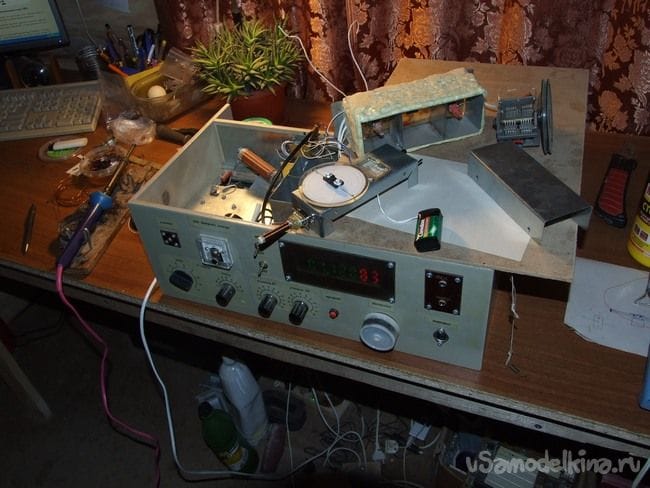

При помощи гетеродина самодельного радиоприемника оснащенного частотометром, проградуирована шкала. Градуировку можно также осуществить при помощи частотометра, ВЧ генератора, генератора стандартных сигналов (ГСС), наконец, при помощи КВ радиоприемника с точной шкалой.



Прибор в сборе, с двумя сменными катушками, изготовленными из одноразовых шприцев с применением термоклея.

При необходимости измерений в диапазоне сотен килогерц – единиц мегагерц, конструкцию сменной катушки следует применить аналогичную магнитной антенне радиоприемника, на отрезке ферритового стержня.



Для измерения частоты резонанса параллельного колебательного контура, нужно включить питание ГИР, ручкой переменного резистора установить стрелку индикатора на ноль (середина шкалы) и максимально приблизив катушку ГИР предполагаемого диапазона к катушке исследуемого контура, медленно и плавно вращать лимб переменного конденсатора. При этом внимательно следим за стрелкой индикатора. Стрелка при изменении частоты ГИР, будет совершать небольшие колебания, но в момент резонанса, будет сильный провал. В этом месте, частота на шкале ГИР будет соответствовать частоте резонанса исследуемого колебательного контура.

При невозможности приблизить катушку ГИР к исследуемой, изготавливаем и применяем катушку связи. Несколько витков тонкого монтажного провода вокруг катушки ГИР, соединяются с несколькими же витками вокруг исследуемой катушки.
