    ВЧ приставка

    Всем привет !

    Хочу рассказать об одной своей самоделке. Я сделал её лет двадцать назад и до сих пор пользуюсь.


    Она нужна при настройке приёмников, передатчиков, радиостанций, телевизоров, радиомикрофонов, других устройств, где применяются колебания высокой частоты.

    У меня не всегда был под рукой высокочастотный вольтметр. Решил авометр Ц20 адаптироваь для этой цели. И изготовил высокочастотную приставку к нему.

    За основу я взял схему детектора с удвоением напряжения.

    Встал очень важный вопрос, какие диоды туда поставить. Посмотрел в справочниках.

    Я понимал, что диоды должны быть высокочастотными, с малюй ёмкостью и германиевыми, чтобы детектировать слабые сигналы.

    Я проверил в работе массу диодов. Это были Д2, Д9, Д10 и прочие. Они работали, но до частот мегагерц пятьдесять. И тут я нашёл военпромовские 1Д507А. Германиевые, импульсные, малосигнальные. Они применялись и в гражданской аппаратуре, назывались ГД507А, ёмкость 0,8 пФ. Рабочая частота не указана.

    У меня был военпромовский же генератор. Я подал с него сигнал частоты 500 мГц. Получил отличное детектирование.

    Теперь расскажу подробно, как устроена эта приставка.

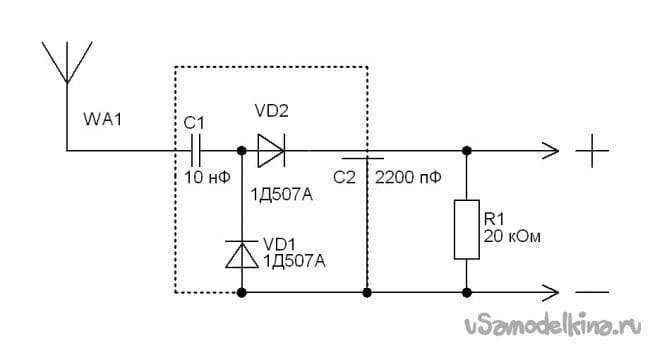

    Рассмотрим принципиальную электрическую схему.


    Сигнал с антенны WA1, роль которой играет небольшой кусок провода, длинной 50 мм, через проходной изолятор попадает внутрь корпуса. Корпус я спаял из посеребрённой латуни.

    Через разделительный конденсатор C1 сигнал поступает на детектор с удвоением напряжения..

    Выпрямленный сигнал через проходной конденсатор C2 выводится из корпуса и измеряется авометром Ц20, включённом на измерение постоянного напряжения. В последствии я стал использовать цифровой мультиметр.

    На выход я добавил нагрузку в виде резистора R1.
    Одно время я изготавливал маломощные передатчики для телевизионных центров. Подключая осциллограф к выходу приставки, наблюдал демодулированный видеосигнал, его форму. Это помогало в настройке передатчика.

    В приставке предусмотрено два вида работы - контактная и бесконтактная.

    Иногда достаточно поднести антенну приставки к контуру исследуемого прибора. А иногда, когда сигнал маломощный, надо коснуться антенной контура.

    Несмотря на отсутствие в приставке усилительных каскадов и источника питания, её чувствительность оказалась очень высокой. На расстоянии 15 см берёт гетеродин приёмника.

    Приставка широкополосна, диапазон частот до 500 мГц минимум.

    Кроме диодов 1Д507А, хорошие результаты получались с диодами ГД507А, 1Д508А, ГД508А и Д312.

    Надеюсь, эта статья будет вам полезна.

    С уважением, автор.
