Простой и дешевый радио передатчик своими руками

Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике.

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:
1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:
1) Паяльник
2) Провода
3) Аудио штекер 3.5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона


Вот его схема, питается она от 3-9 вольт

Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)

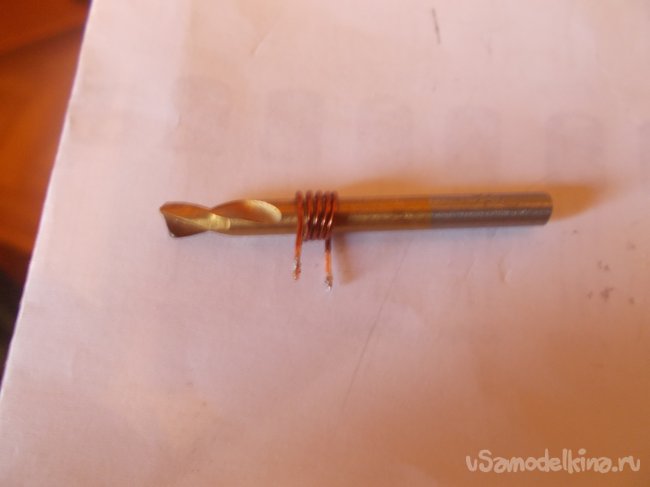

Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.

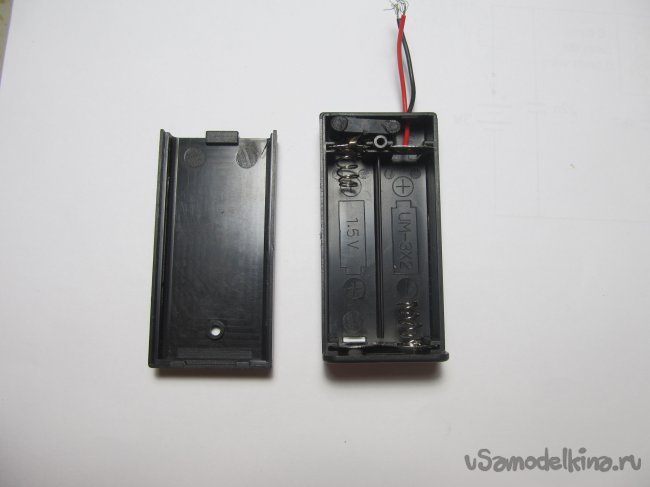

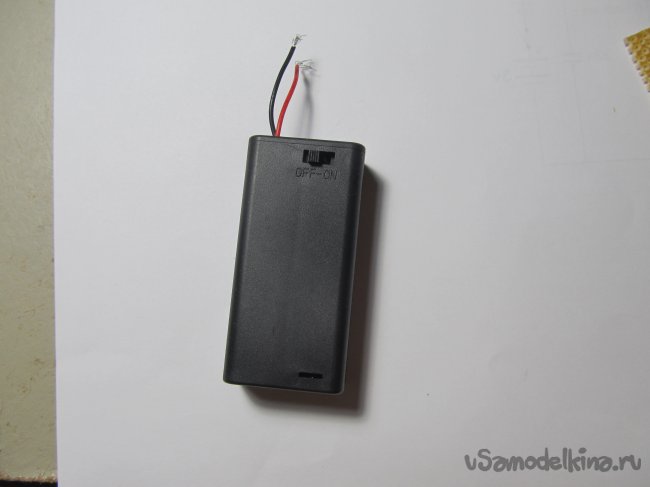

В качестве корпуса для передатчика был взят корпус из под батареек

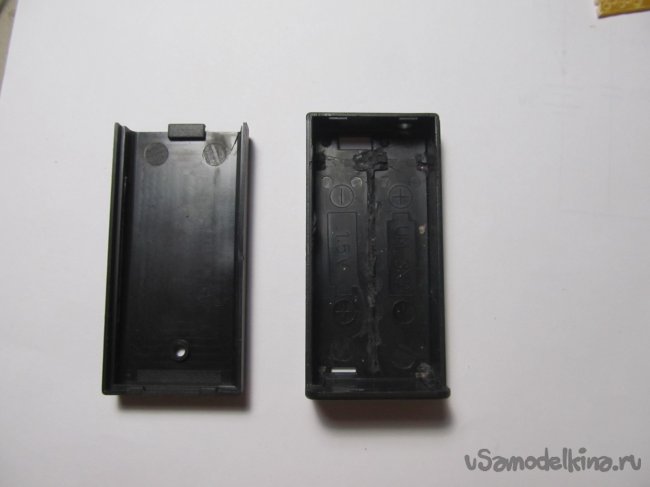

Внутри было все убрано. Для удобства монтажа

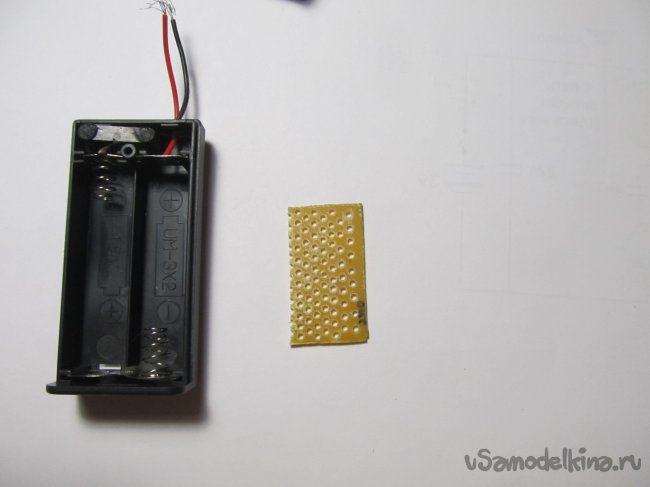

Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)

Теперь спаиваем все компоненты согласно схеме

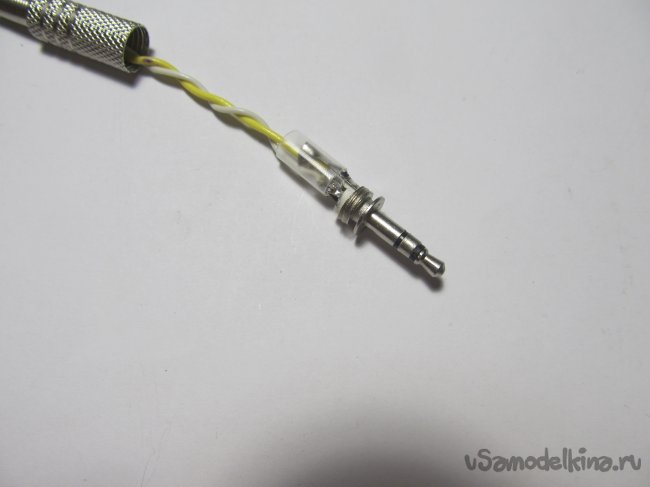

Берем аудио штекер

И припаиваем к нему провода, которые на схеме показаны как (вход)

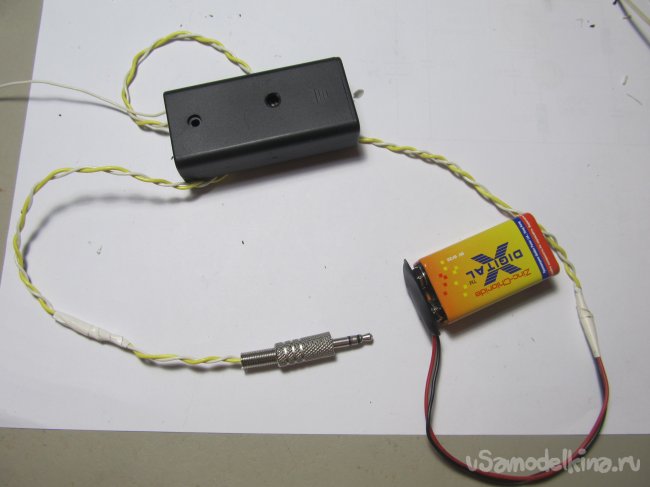

Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку

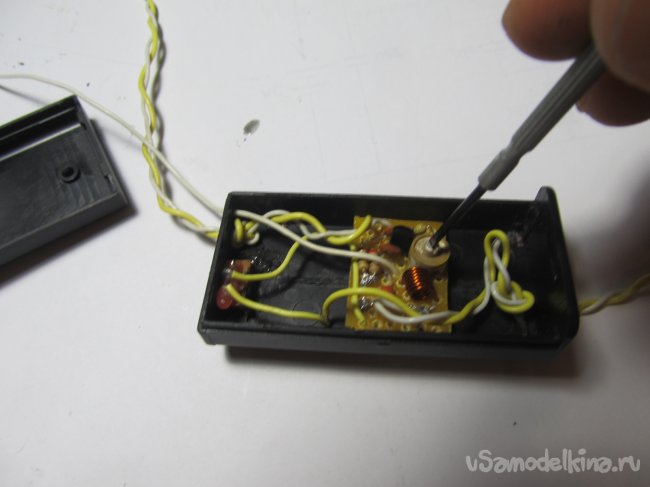

Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.

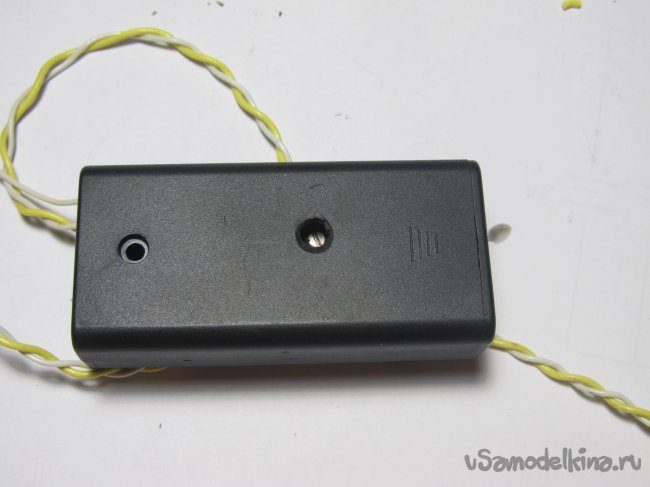

Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие

Так же вместо аудио штекера, можно поставить микрофон и тогда наш передатчик превратится в жучок или радио няню. Размещаем передатчик в комнате с ребенком, а на кухне настраиваем радио и слушаем, что ребенок там делает.
