» » » Отопительно-варочная печь с духовкой и камином сзади

Отопительно-варочная печь с духовкой и камином сзади

Отопительно-варочная печь с духовкой и камином сзади


Несмотря на развитие газовой отрасли в нашем регионе, централизованное газоснабжение для деревенских жителей, так и остается чем-то недосягаемым. Приготовление пищи - заменяемые газовые баллоны, отопление, преимущественно дровяные печи или импровизированные котлы. Последние, часто комбинируют с электрическим котлом. В последнее время, стоимость газа и услуг по оформлению-проведению-подключению магистрали, изрядно возросла и составляет сумму более 100 тыс.рублей. Счета за газ впечатляют и если в староглинянные времена при наличии магистрального газа в частном доме, хозяева как сыр в масле катались, то теперь преимущество (по сравнению с дровишками) только в удобстве использования – нет необходимости в топке (утром, вечером), нет мусора в доме, нет нужды организовывать специальные места для хранения дров (довольно значительного объема), таскать поленья сюда-туда, заботиться о своевременном приобретении (год-полтора для сушки), ну и еще чего по мелочи.

Удобно, чего уж там, однако стоимость дров, в нашем регионе невелика, более того, жители деревень, имеют право каждый год, в местном лесничестве «выписывать» некое количество леса, для самостоятельной заготовки дров. Как правило, свое право, народ делегирует людям, специализирующимся на лесоповальных работах, имеющих специальную технику, навыки, персонал. В замен, последние, бесплатно привозят оговоренное количество дров. Бревен, чурбанов, наколотых поленьями, уж как договориться.

Здесь, стоит также вспомнить, что запасы ископаемого топлива на планете не резиновые, а древесина, является одним из немногих возобновляемых источников топлива. Действительно – при росте дерева, в осязаемом виде, фактически аккумулируется солнечная энергия. Правильная и контролируемая вырубка, лесу только на пользу – уничтожаются старые и больные деревья, лесорубы, после вырубки обязаны посадить саженцы молодых деревьев и убедиться, что прижились. Разумеется, существенно улучшить экологическую ситуацию, перейдя к печному отоплению, удастся едва ли, но все равно приятно.

Однако – к делу. Выбор печи, а обобщеннее – типа отопления для дома, дело серьезное. Исходя из местных особенностей, вышеупомянутого, а также учитывая невеликие доходы, отопление было принято печное, дровяное. Котел, вероятно обладает лучшими эксплуатационными характеристиками, однако, такая система отопления требует значительных средств, постоянного поддерживания температуры выше нуля или применение дорогостоящих химикатов - «антифризов» ну или поддержание положительной температуры электричеством. Словом, была выбрана теплоемкая отопительная печь, конвекционного типа отопления, как относительно простой и недорогой вариант отопления, некритичный к периодическому замораживанию. Требования к отапливаемому помещению, такие как наличие довольно больших проемов для перемещения теплого воздуха, соблюдались вполне.

Конструкция печи была выбрана ОВИК-5 Кузнецова.



Это отопительно-варочная печь колпакового типа, с топливником, футерованным огнеупорным кирпичом, двухконфорочной плитой, духовкой и полочками. Тепловая мощность при двух топках в сутки, около 4 кВт/ч.

Осенью, был выполнен фундамент для нее. Зимой явилась идея печи с камином. Была подобрана аналогичная печь, но с камином сзади. Ее конфигурация позволила обойтись модернизацией «старого» фундамента, которая и была выполнена весной. Пришлось попотеть.

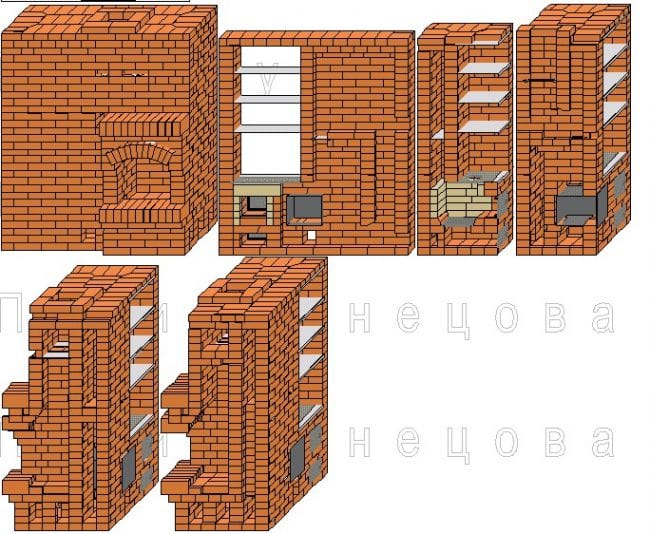

Новая печь ОВИК_ЗК13. Все, то же самое, но сзади «вживлен» небольшой камин, подключенный через дымовую камеру к одной с печью трубе. Труба большего сечения. Тепловая мощность сравнимая с ОВИК-5.

Для кладки печи понадобилось.

Инструменты.
Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным диском, резиновая киянка, правило или хорошая прямая рейка длинной метра полтора. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Пользовался сваркой. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины.

Материалы.
Понятно кирпич, глиняный и шамотный. Глина, песок, мертель или специальный состав для кладки огнеупора. Базальтовый картон. Асбестовый шнур. Стальная отожженная проволока или тонкая перфорированная лента для закладывания в швы. Печные приборы (дверка, шиберы). Оцинкованная или что лучше, нержавеющая, сталь для полочек. Листовая сталь для изготовления духовки или готовая духовка. Кусочки досок для основания арки камина и длинные рейки для углов.



Временная печка, из железной буржуйки и отопительного щитка на скорую руку – на дворе начало зимы. Грел на ней воду и глину, оттаивал куски смерзшегося песка.



Пол печки готово. К слову, «вертикали» из реечек на углах, не слишком удобны, веревочки лучше. И натягивать удобнее и не мешаются ряды ровнять.



Арку камина выкладывал на такой вот формочке из кусков досочек. Верх выпилил электрическим лобзиком, скрепил саморезами, с учетом того, что потом придется аккуратненько разобрать через «портал» камина.



Полки автор предлагает делать из оцинкованной стали 0,5мм, однако, даже с учетом отгиба, видятся они не слишком прочными – варежки-шапки сушить. Разорился на нержавеющую сталь 1,5мм. Отгиб с малым радиусом гиба получить было сложно, а подпиливать материал отрезной машинкой на половину толщины, тогда еще не догадался. Применял сварку.



Стандартная двухконфорочная чугунная плита в этой печи несколько прикрыта кирпичами, посему, лучше применить сплошной чугунный настил, без конфорок.



Заделка топочной дверцы, видна часть огнеупорной футеровки. Углы огнеупорных кирпичей следовало бы подпилить, чтоб не торчали. Тогда не догадался.



Вместо классической зольной дверцы, применен специальный короб – практика показала его существенные преимущества, о нем я расскажу отдельно.



Духовка. О, это просто замечательная «опция» у теплоемкой печи. Пока строился и семья жила в городе, она меня очень спасала от возни с готовкой – рис с курочкой готовятся в три движения, ставится на ночь и утром, пальчики оближешь. Сейчас, мои барышни капризничают – печь удобнее в электрической, результат более предсказуем, но щи, плов, курица с рисом, это все туда, в печку.



Изнутри несколько корявенько – материал выкраивал из покореженной банной печи, доставшейся от родственников. Вообще то, здесь стоит применить жаропрочную и жаростойкую сталь. Рассудил, что в банной печи при ее адской топке, все что должно было прогореть уже прогорело, а все что деформировалось, уже никуда не денется. Так оно и оказалось.



Вот еще любопытный момент – 18 ряд, см.порядовки. На 17 ряду, видно перекрытие небольшого «колпачка» сзади топки. Выше, в этой печи глухое пустое пространство и через железку, оно постепенно прогревается. Списывался с печниками из когорты автора, говорят можно ставить вульгарную оцинковку, на наш век хватит. У меня оставался подходящий обрезок нержавейки от полочек, применил ее.



Посадочные места для рамок задвижек. А вот интересно, как раньше печники выкручивались, без алмазного диска? Кирочкой, ладно половинку или четверть отколоть, а остальное? Загадка.





Верхний колпак.



Второй верхний колпак и подъемный канал. Не забываем периодически залезать внутрь и затирать швы мокрой тряпочкой, пока рука достает, а то будет где саже накапливаться.



Хорошо видно как работает «летний ход», его задвижка на фото приоткрыта.



Топочные газы идут по короткому пути, минуя колпак, в дымоход.



Ну, собственно печь готова, осталось подключить дымоход и заложить чистки, а здесь их изрядно и что бы избежать подсоса холодного воздуха, практически неизбежного в случае применения прочистных дверок, чистки закладываются половинкой кирпича на ребро.



Задвижки, выпилил «арочки», чтоб пальцем залезать.





Дымовая труба на скорую руку, из двух листов оцинкованной стали, скрепил саморезами с большими плоскими шляпками.



Пропустил временную трубу через перекрытие. В месте пересечения, хорошенько обмотал базальтовым картоном.



Порядок. Можно сушить – частыми небольшими протопками, вначале щепочками, потом палочками, потом каждое полено расколоть на 4 части и так до полного высыхания. Также, самое время заняться марафетом – отмыть кладку пока глина на швах не высохла. Мокрой тряпкой или большой губкой. Мочить без фанатизма, воду менять почаще.



Это уже нынешние фото.





Да, по ходу жизни, когда у нас появилось нормальное электричество, была выполнена еще одна маленькая модернизация – монтаж внутри печи небольшого электрического нагревателя. Два ТЭНа по 1.2кВт, включены параллельно, закреплены на небольшой металлической раме. В печь помещены через одно из отверстий чистки, под нижним колпаком. Половинка кирпича на ребре, закрывающая чистку, просверлена твердосплавным сверлом насквозь в двух местах (выводы ТЭН), в четырех местах по углам высверлены глухие отверстия глубиной 10…20мм, в них, на эпоксидную смолу вклеены винтики М5. На них крепится защитный кожух. На одной из сторон кожуха просверлено отверстие. Изнутри, напротив него закреплена неоновая лампочка с токоограничивающим резистором – индикатор включения. Хвост кабеля уходит в подвал, там был установлен программируемый термостат с мощным контактором.

Электрическая часть позволяла в случае отсутствия истопника, к его приезду чуть подогреть дом. Термостат подключался к компьютеру через СОМ-порт, так не нужно было лезть в холодный подвал для перенастройки ну и программа управления выглядит значительно более наглядно.
