    Простой FM передатчик. Слушай свою музыку по радио


    Доброго времени суток, Самоделкины!
    Решили сегодня заморочиться со следующим вопросом - магнитола древняя в кухне есть. В силу того, что в зале на компьютере играет почти круглосуточно онлайн радио (чиллаут или джаз с классикой) захотелось продублировать эту же музыку на кухне. Прокладывать провод - по относительно недавнему ремонту, да и использовать тяжелую технику в виде перфоратора как-то было ну совсем облом.

    Вот и родилась идея сделать FM передатчик и выдать через него сигнал на радиоприемник в кухне.
    Да, будет моно. При размерах магнитолы - стерео там и не слышно =)

    На этот раз крафт будет уже из новых компонентов. Заморочки начались сразу. Убил полдня на сортировку запасов резисторов и конденсаторов, выяснилось что половина нужных номиналов в SMD, половина - обычные ногастые. Придется делать сборную солянку. Провод для катушки 0,3мм нашелся сразу. Из транзисторов - тоже, сначала думал SMD BC847 ставить - в итоге остановился на советской классике КТ3102.

    Если пользовать такую монтажную плату, как у меня - ноги на деталях не обрезайте сразу - из них делаются шины плюса и минуса, а также нечто вроде дорожек.

    По поводу определения диаметра проволоки обычной линейкой, без микрометра и штангенциркуля. Действуем так же, как и в задачке - определить вес монеты, если погрешность весов выше ее веса. А именно - мотаем пару десятков витков вплотную в один ряд на стержень - и меряем линейкой. Ширину намотки делим на количество витков и получаем диаметр проволоки.

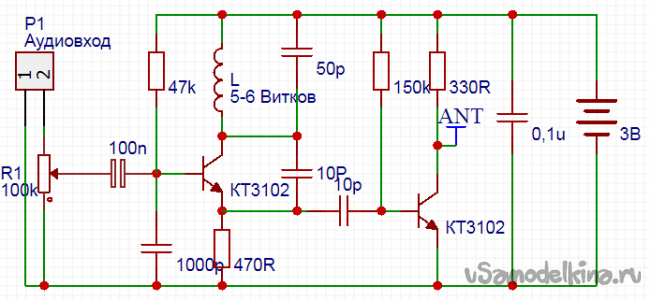

    Материалы и компоненты

    1. Проволока 0.3-0.5мм - десять см
    2. Транзисторы КТ3102 или аналоги - 2шт
    3. 10pF - 2шт
    4. 100nF - 1шт
    5. 1000pF -1шт
    6. 0,1mF -1шт
    7. 50pF - 1шт
    8. Подстроечный резистор - от 10КОм до 100КОм
    9. 47 КОм -1шт
    10. 470 Ом - 1шт
    11. 150 КОм - 1шт
    12. 330 Ом -1шт

    Батарейка - аккумулятор - блок питания - на выбор от 3 до ...12+ вольт (зависит от транзистора). Я поставил АКБ от телефона 3.7В. С повышенным напряжением сегодня не стал играться. Оставлю на следующий раз, будем уменьшать габариты. Травану платку и заколбасим все на SMD.

    Итак, погнали паять !
    Расположение элементов заранее не планировал, поэтому позиционирование буду делать по ходу пьесы.

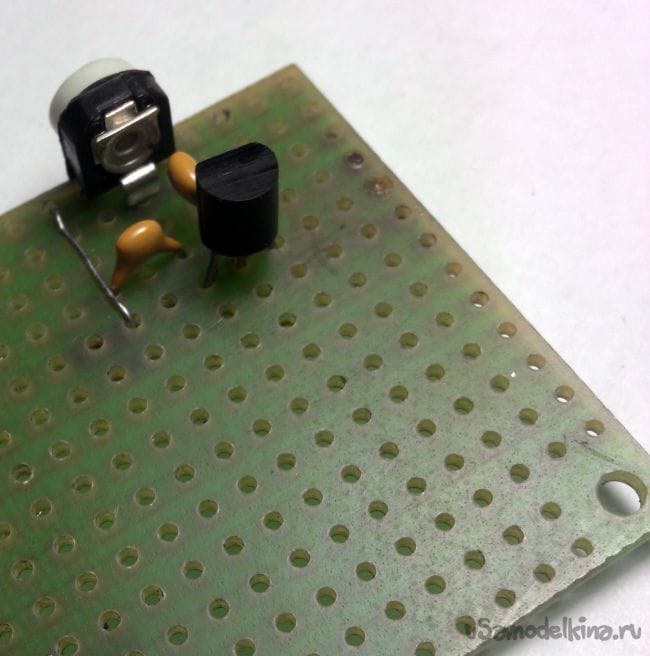

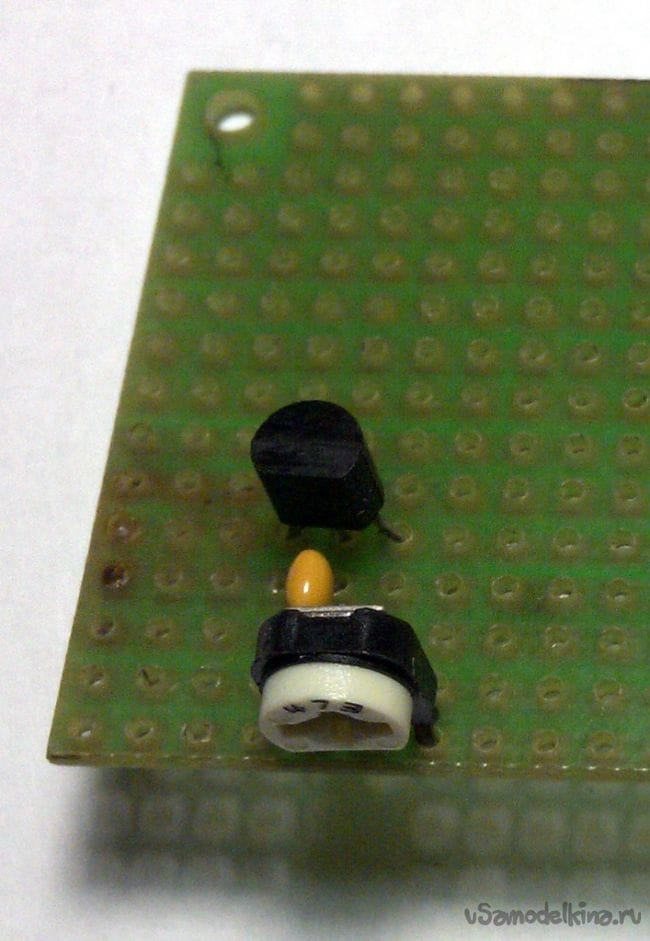

    Набрал первые три элемента - подстроечник, транзистор и входной конденсатор.
    Ноги загнул пока так.

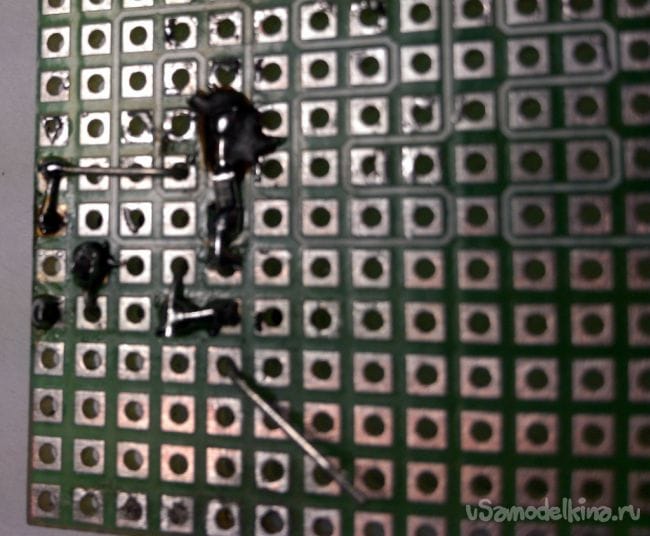

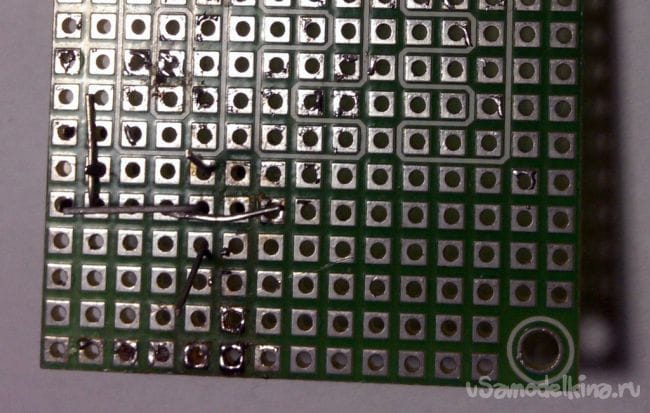

    Пообкусывал лишнее и пропаял подстроечный резистор, базу транзистора и конденсатор.

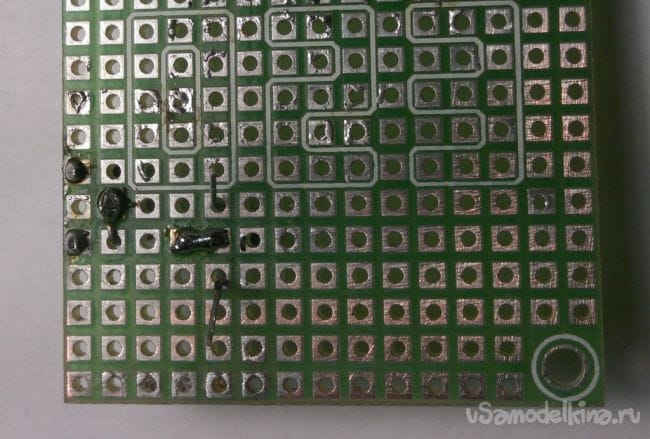

    Собираю дальше. слева - прокинул минусовую перемычку, поставил еще один конденсатор.

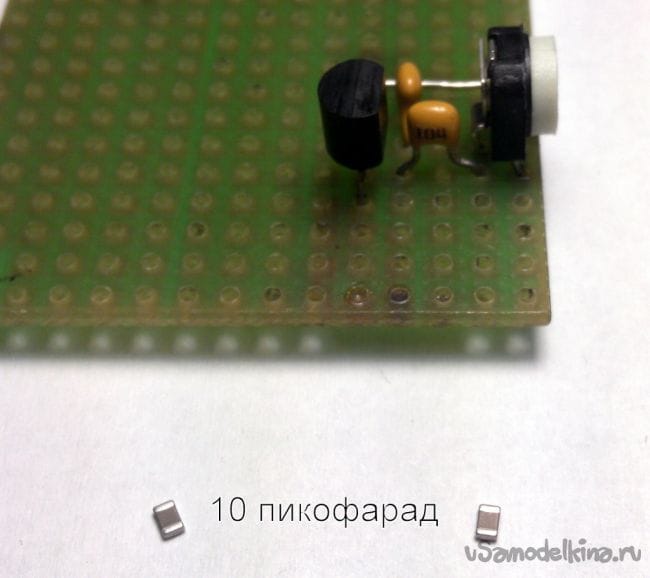

    Погнали с СМД баловаться =)

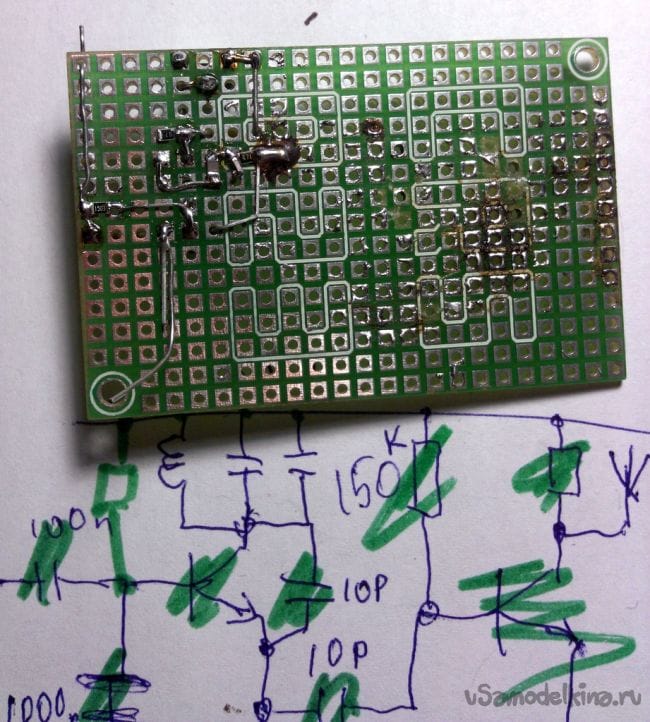

    Тут мне стало ясно, что схемка выйдет ну просто микроскопическая. Да. зеленым на схеме зачеркиваю то, что уже установил. Иначе потом думай - что забыл или что поставил. Тем более мелкие SMD, и благо если у всех конденсаторов номинал одинаковый. Конденсаторы не маркируются никак - поди потом догадайся что впаял.

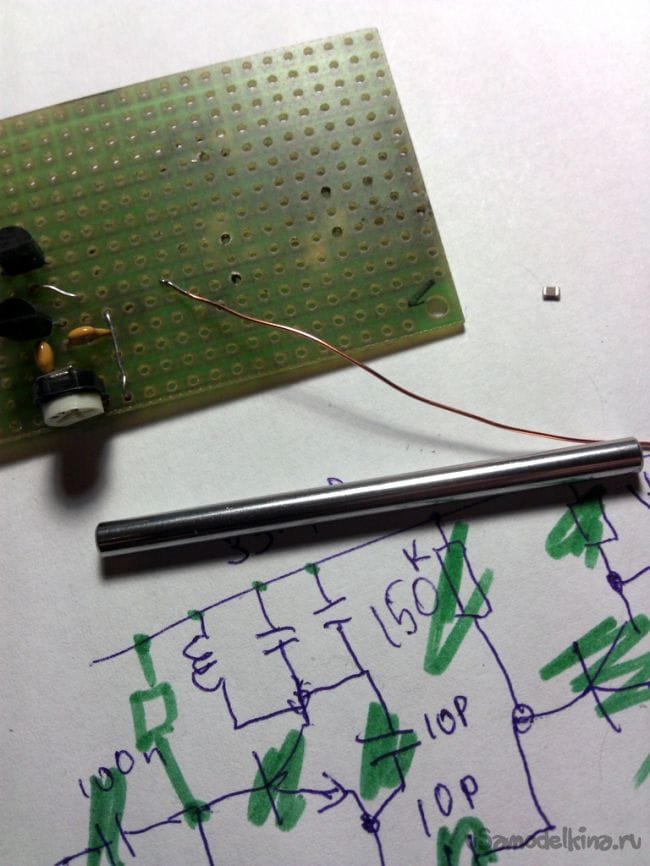

    Пришло время мотать катушку.

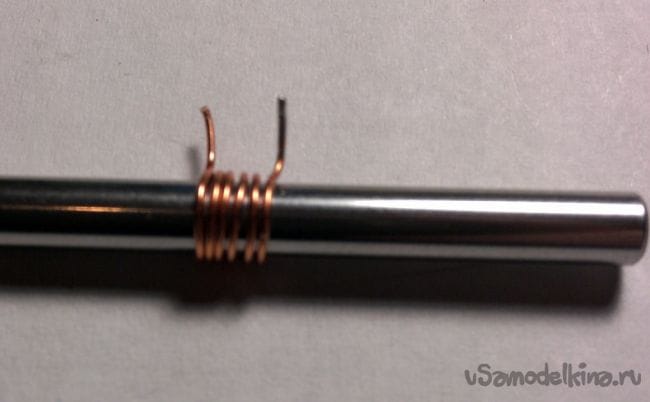

    Мотаю на стержень 4мм диаметром, провод 0,3. Лак перед намоткой снял с одной стороны и залудил.

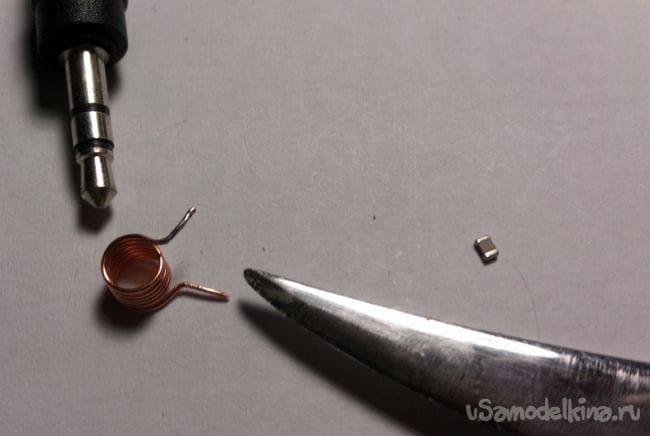

    Второй конец зачищал острым ножом после намотки. Его залуживаем тоже.

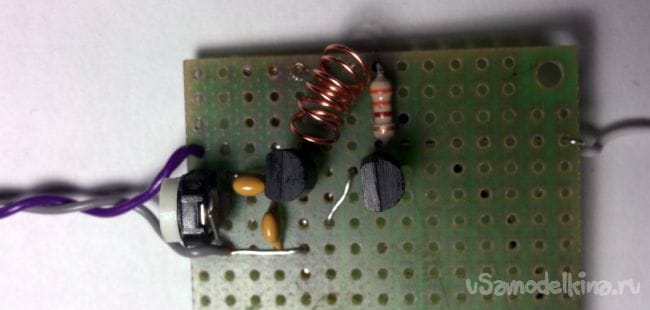

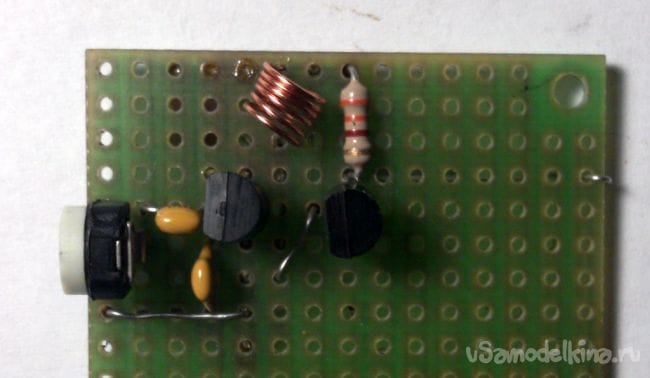

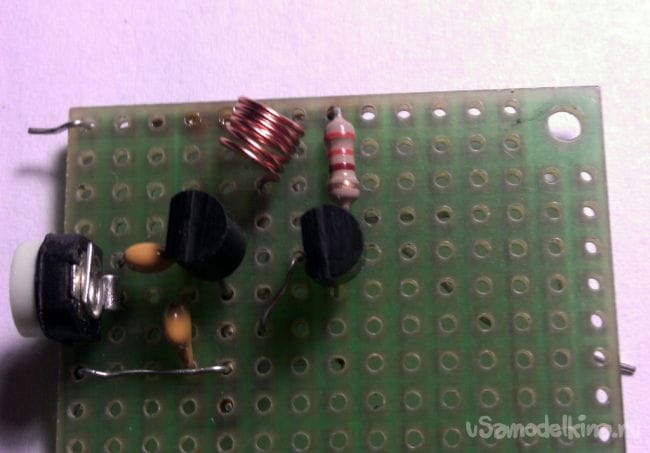

    Нашел удобное место для катушки, ну и впаял оную.

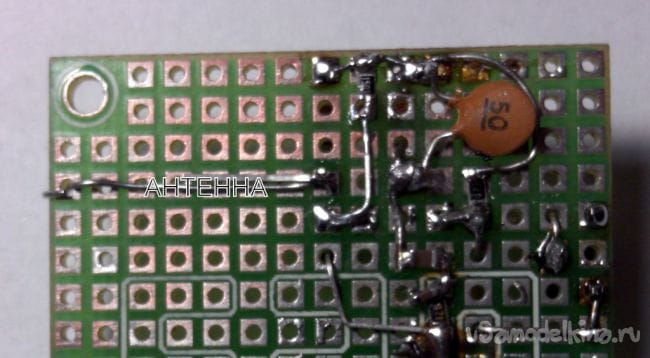

    Паяю 50 пикофарад на обратную сторону на тот случай, если не подойдет и придется подбирать из более мелких. Прямо на фото подписал вывод антенны.

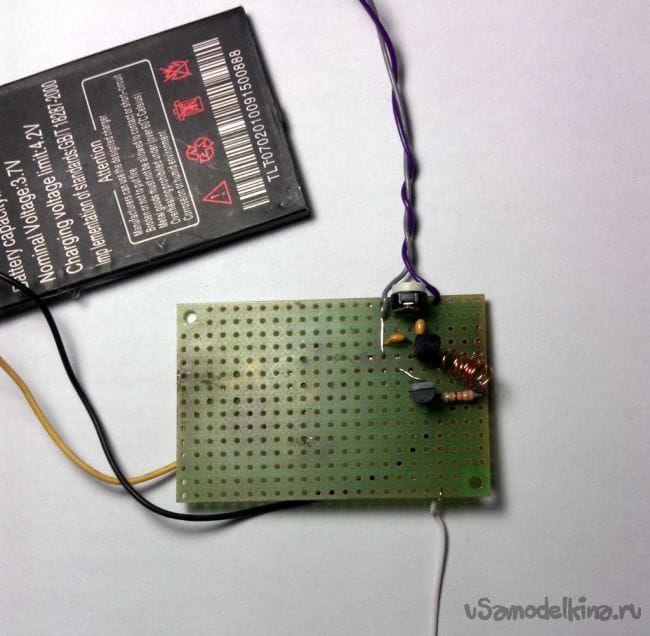

    Припаял антенну и провода входа, аккумулятор.






    Итак, теперь запуск!
    Заработало с первого раза. Попал в самый низ FM диапазона. Поигрался с катушкой, раздвинул ей виточки и настроился на свободную от радиостанций частоту 87МГц. Накрыло все комнаты и кухню. Решили с сыном проверить дальнобойность - метров 50 на улице бьет. Для увеличения радиуса покрытия можно поднять напряжение или поставить более мощный выходной транзистор, но такой цели не было. Да и зачем соседям музыку мою слушать. Так как у меня частный сектор - то при трансляции из дома покрытие практически только моего участочка небольшого. У соседа в доме уже не берет! Идеально получилось.
    Для чего нужен подстроечник. Им мы будем регулировать уровень громкости входного сигнала, ибо я дал ему сигнал с Audigy PRO - а там - все добрые 500мВ. Проще говоря убрать искажения и ограничить входной сигнал.
    Как подать аудиосигнал... Из ЛЮБОГО источника звука, куда вставляются наушники или разъема типа тюльпан. До 500мВ.
    По потреблению. Очень даже экономная схемка. Всего-навсего 15мА тока при 3.7 вольтовой Li-Ion батарее от телефона. То есть 1500 мА батареи хватит на 100 часов или 4 дня непрерывной работы.
    Скорее всего таким передатчиком теперь оснастим портативную аудиоколонку. Или вообще к ней USB разъем припаяем в виде источника питания и зарядника... пущай пока пару дней потрудится как домашняя радиостанция.

    Остались очень довольны простотой схемки, да и я что-то давненько SMD не паял.
    Всем удачи и хороших идей!
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Датчик

    Простейший усилитель звука на одном транзисторе за 15 минут

    MP3 колонка своими руками

    9.6
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.2
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.6
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.47 из 10 (голосов: 10 / История оценок)

    Добавить комментарий

    16 комментариев
    R555 #33408
    Хочу добавить в порядке обмена опытом. При данной схеме генератора, при использовании некоторых экземпляров транзисторов, особенно высокочастотных, да высокочастотных, я не опиСался, схема может попросту не загенерить. Вопрос решается просто. Нужно добавить дополнительный конденсатор между эмиттером транзистора и общим проводом. Примерная его ёмкость должна быть раза в два больше ёмкости между коллектором и эмиттером этого транзистора.
    Кто не ошибается, тот не делает ничего.
    R555 #33407
    Хочу обратить внимание, в статье описан способ весьма точного измерения диаметра провода с помощью обычной линейки, без штангенциркуля. Это хороший метод, особенно при измерении очень малых диаметров. Когда я массово клепал различные передатчики, у меня, вообще, не было штангенциркуля и этот способ меня выручал. Причём, чем больше витков намотаешь на карандаш, тем выше точность.
    Кто не ошибается, тот не делает ничего.
    R555 #33406
    В целом, самоделка хороша. Поскольку я изготовил большое число передатчиков, в том числе и телевизионных, хочу в порядке обмена опытом, предложить. Не плохо было бы в будущем, в новой подобной самоделке, применить транзисторы не КТ3102, а высокочастотные, например, советские КТ368. Они тоже n - p - n типа, но имеют в разы большую граничную частоту. У них есть дополнительный (четвёртый) вывод (корпус - экран). Его надо соединить с общим проводом. С таким транзистором мощность передатчика возрастёт и станет возможным отказаться от второго (усилительного) каскада, что заметно упростит самоделку. Много изготавливал FM и AM передатчиков всего на одном транзисторе. Прекрасно работали.
    Кто не ошибается, тот не делает ничего.
    babalaiyka58 #33393
    Апериодический усилитель мощности малоэффективен.Транзистор 9018 оптимально применить,не дефицит. Второй каскад делать надо с резонансным контуром в коллекторе или в эмиттере как понравится и п контур на выходе.
    Ruslic #20253
    Вы правы, еще от гармоник соседей могут спасти отсутствие у них приемника (скорее всего) и отсутствие их самих - желательно =))
    в смысле, я хотел сказать, что указанный Вами случай, не является исключительно единственным =)
    Hambaker #15793
    Цитата: Pronin
    кт3102 для FM ( 100мгц) сравнительно низкочастотный
    и DC847 то же самое - низкая Fгр.
    В справочниках указывают частоту единичного коэффициента передачи транзистора,включённого по схеме с общим эмиттером.В этой схеме транзистор включен общей базой по ВЧ.Ёмкость Б-К (ёмкость Миллера) в этом случае не ограничивает частоту " с верху" и обычный КТ315 уверенно генерит в генераторе Колпитца до 150 МГц.
    Другое дело,что монтаж у автора убийственен именно для ВЧ устройств.Более того, второй каскад только ток от батареи жрёт.
    Никакого согласования ни с предыдущем каскадом,ни с антенной не выполняется. Отсюда убийственный срач гармониками в эфир. Единственное,что спасает от помех соседям-низкое напряжение питания.
    LeoBrynn #15607 Автор
    только кондер 50рF надыть всетаки распилить на два - ~35-40 пик и подстроечник 10 пик. тогда с катухой меньше движений
    Заходите на мой телеграм-канал Инструментарий - подборки лучших инструментов!
    avit #15605
    У меня такие как на этой картинке. Точки только сверху, две белых и одна белая, выпаял давно как раз из укв блока какого-то советского аппарата
    LeoBrynn #15599 Автор
    а это похоже 645
    368 - с одной или двумя красными на шляпе
    Заходите на мой телеграм-канал Инструментарий - подборки лучших инструментов!
    LeoBrynn #15598 Автор
    Заходите на мой телеграм-канал Инструментарий - подборки лучших инструментов!
    avit #15589
    Есть транзисторы с одной и двумя белыми точками, это кт368 ??
    avit #15588
    Есть куча кт315 - на них, как я понял, тоже можно попробовать. Еще есть транзисторы с одной и двумя белыми точками, это кт368 ??
    Pronin #15579
    Во многих старых приемничках с УКВ диапазоном на входе стандартно стояли КТ368... Вот этот пойдет.
    Аналоги импортные можно посмотреть в Инете, полно. Здесь критерий маломощный Iк >30мА и Fгр. >400мгц
    Новий Стандарт #15575
    да, надо КТ316 позолоченый...но он дорогой...когда-то на КТ315 делал фуричит...так себе...зато дешево и сердито...
    You Tube: Nazarii V. Спасибо за подписки, лайки, комментарии !
    Pronin #15571
    кт3102 для FM ( 100мгц) сравнительно низкочастотный
    и DC847 то же самое - низкая Fгр.
