    Лампа светодиодная на 220В (нормальный большой патрон с резьбой)


      Недавно сделал интересную светодиодную лампу из набора малых светодиодов. Относительно цены, она вышла меньше чем магазинная, при почти одинаковой яркости. Корпус лампы простой, но стильный, здесь сохранены каноны правильной светоотдачи.

      Это ли не о такой: стильной, веселой, яркой и экономичной лампе мечтают некоторые люди долгими зимними вечерами, закутавшись в теплый плед и читая "не электронную" книгу?

    "Без синего светодиода не было бы белого" (факты)


      Предлагаю вам свою идею для самостоятельного изготовления. Лампа работает от сети 220 в, 50 Гц, и вкручивается в обычный патрон (тот что больше, потому что еще есть маленькие на 220 в, хотя там можно поменять).

      Почти все детали лампы, взяты из запчастей, которые уже когда-то использовались, но стоят без дела.
      Для создания, нам нужно не много инструментов и материалов:

      Инструменты и приборы:

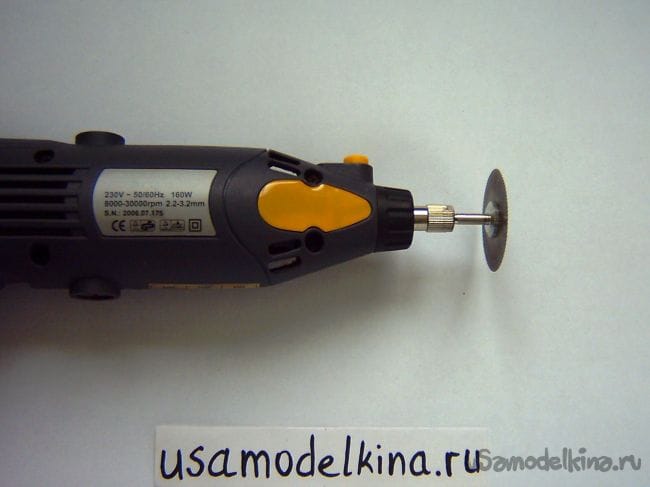

    - гровер (с диском по дереву)

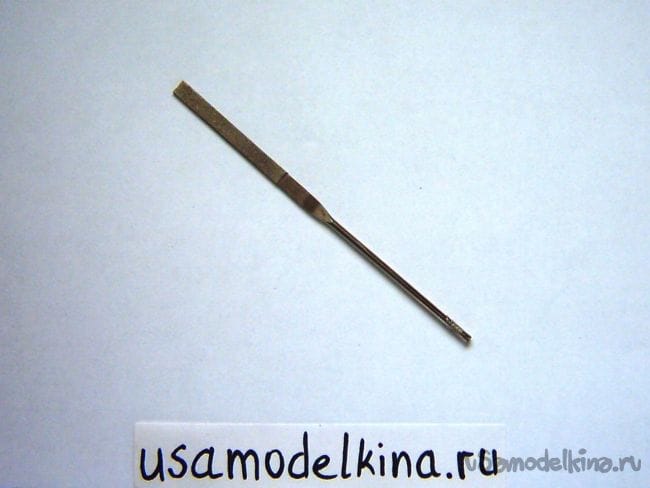

    - надфиль, или наждачка;
    - паяльник;

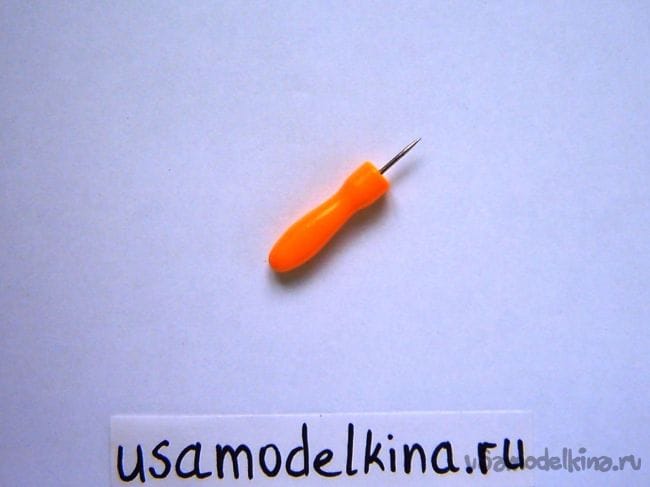

    - шило;

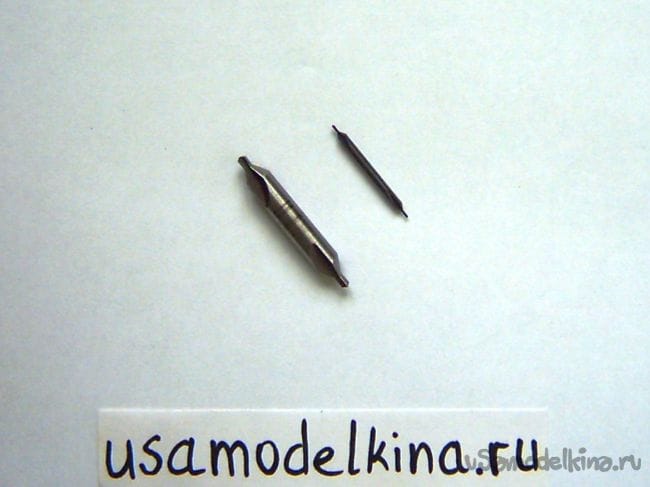

    - сверло (или центровка, диаметр 0,8 мм);
    - сверло (или центровка, диаметр 8 мм, под размер светодиода);
    - дрель (хотя здесь можно сверлить вручную);

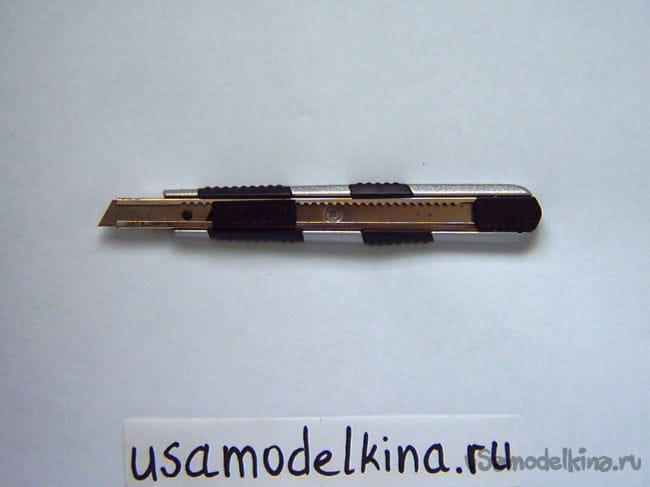

    - канцелярский нож;
    - циркуль;

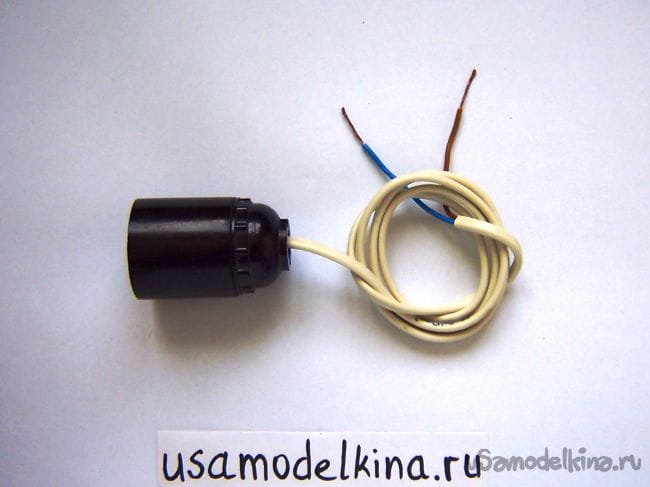

    - патрон большой (для лампы с резьбой);
    - бумага А4 (1 шт.).






      Расходные материалы:






    - припой;
    - канифоль;

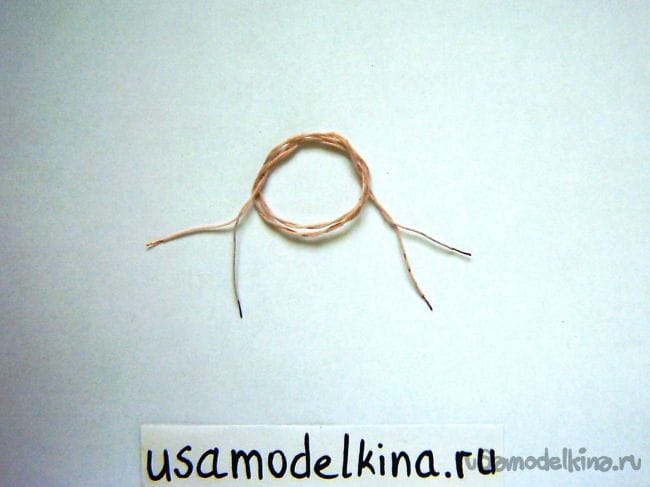

    - соединительные медные провода;

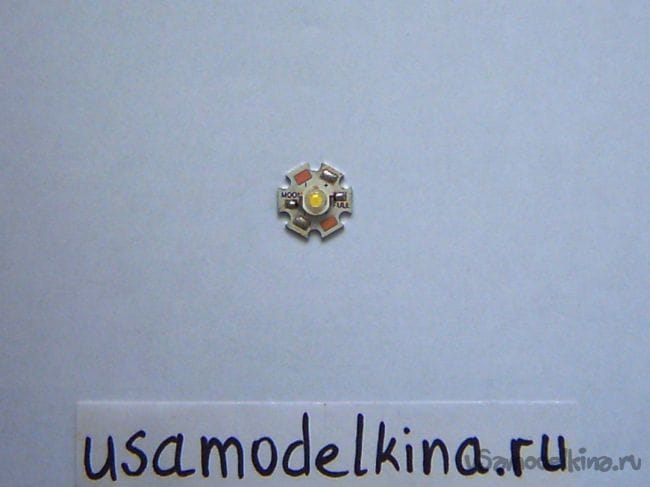

    - светодиоды на 1 Вт, 3,5 в (с радиаторами, 4 шт.);

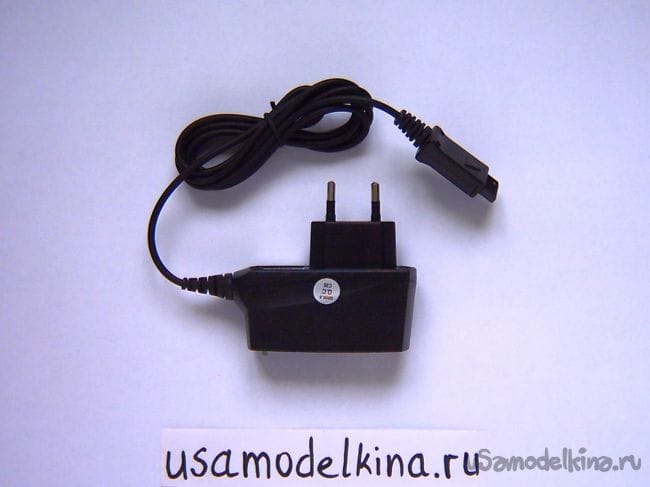

    - зарядка для мобилки (б \ у);
    - диск-CD или DVD (1 шт.);

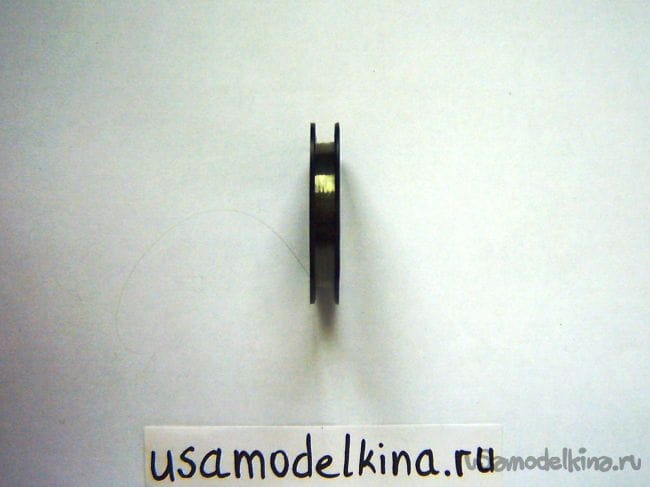

    - леска (диаметр 0,18 мм, 1 катушка);

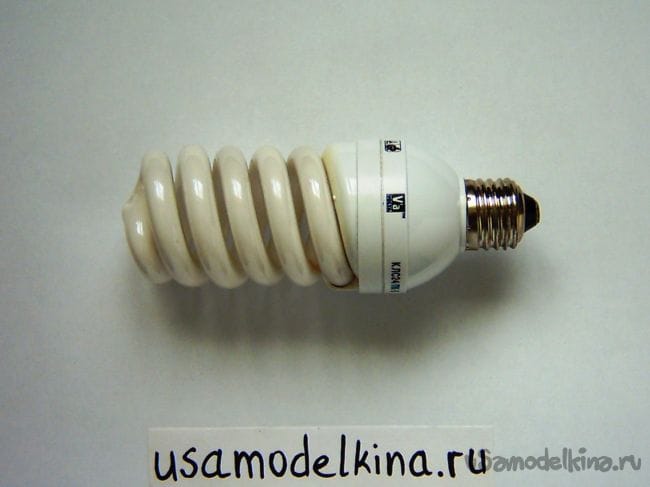

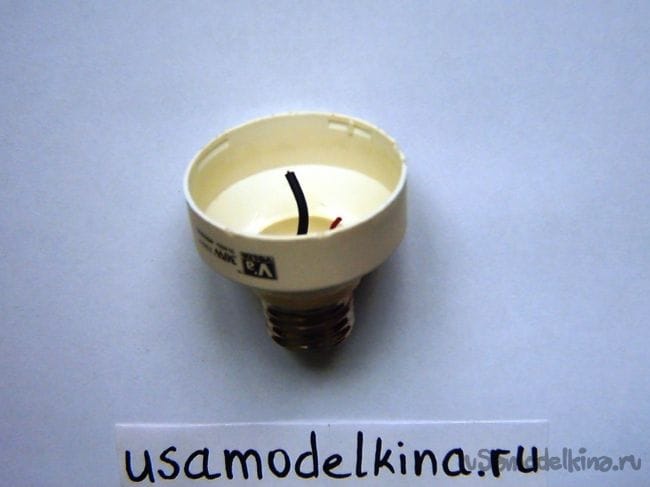

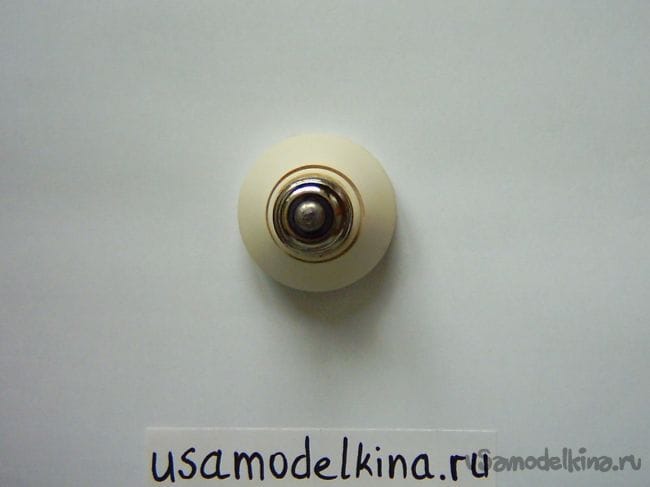

    - цоколь с резьбой от перегоревшей экономной лампы с пластмассовым корпусом;







    Этап 1.

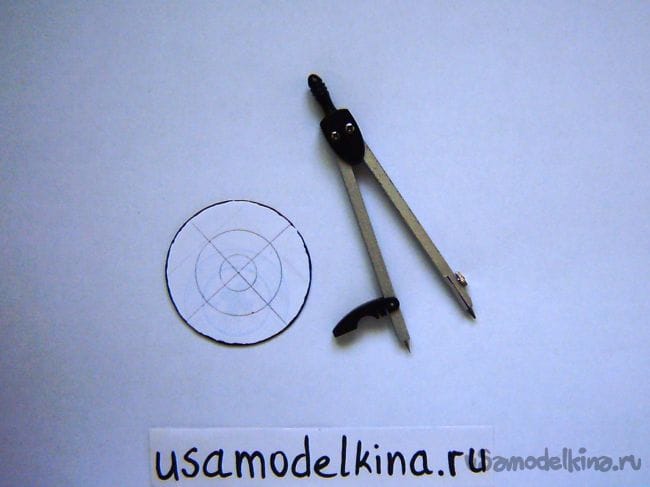

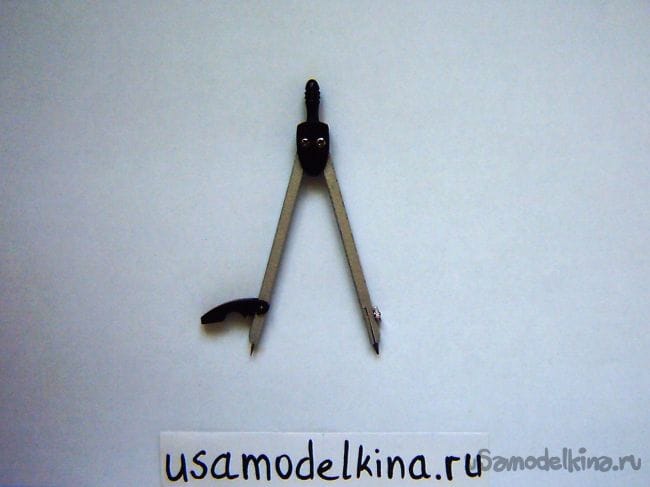

      Чертим на бумаге с помощью циркуля круг нужного размера, под цоколь с разметкой для светодиодов:



    Этап 2.

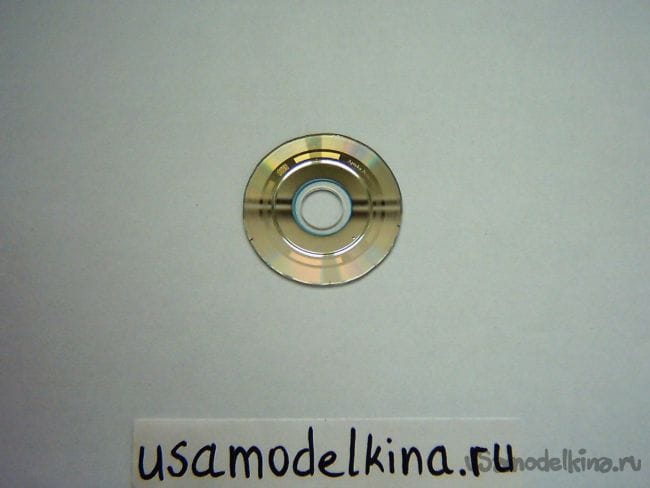

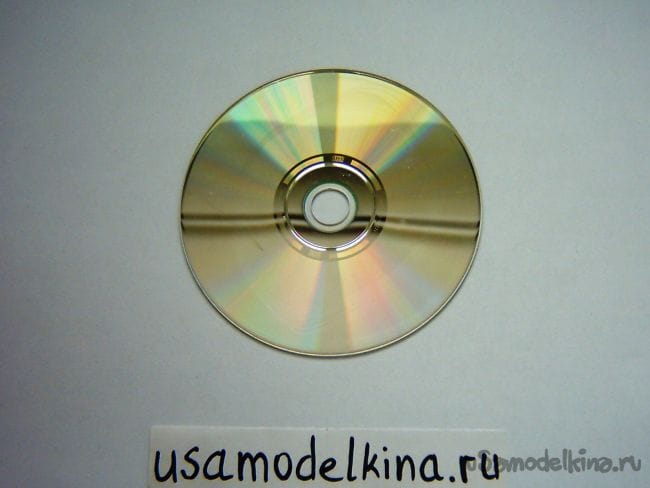

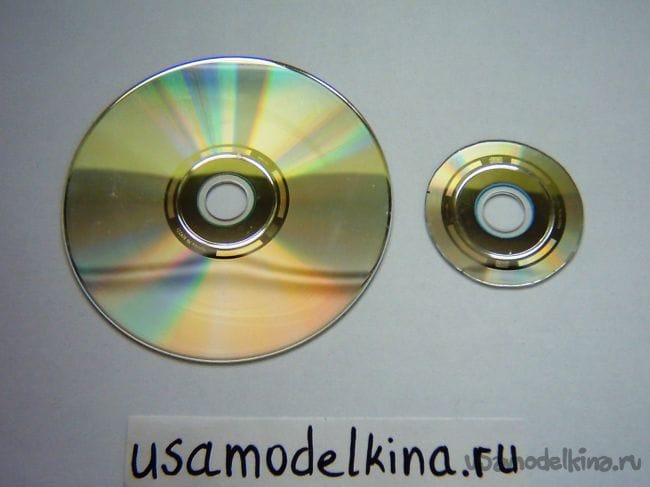

      Прикладываем бумажный круг к CD-диску, переносим шилом всю разметку, после чего гровером вырезаем маленький диск:




    Этап 3.

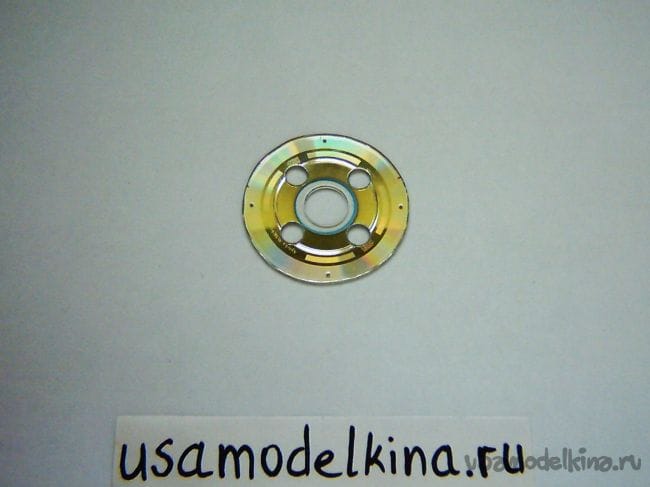

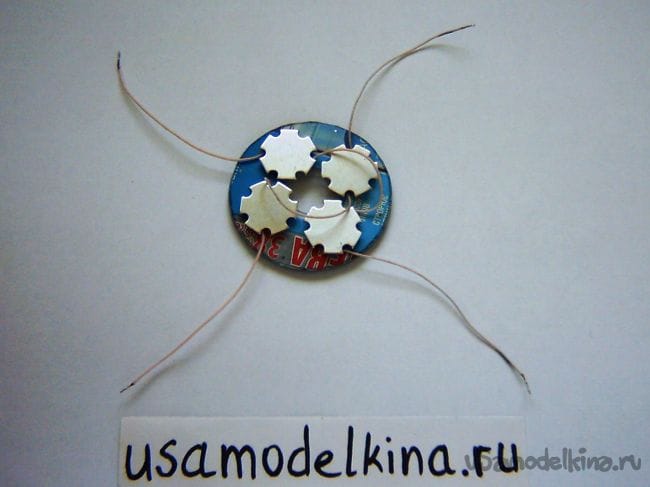

      С помощью сверл (или центровок) сверлим в малом диске отверстия, 4 больших (8мм) в центре и 4 малые ближе к периметру (0,8мм):



    Этап 4.

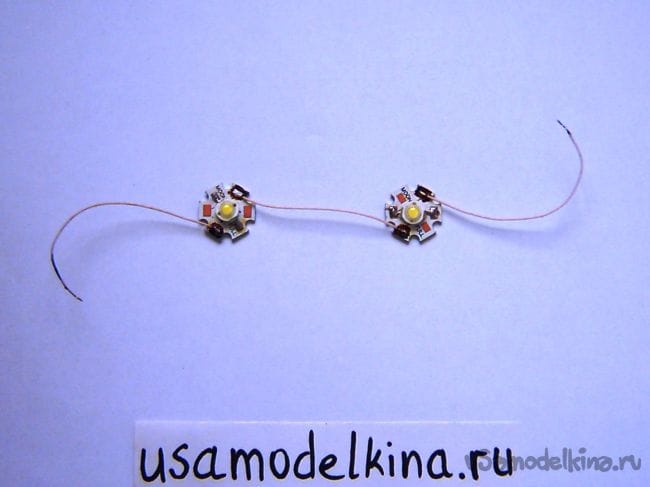

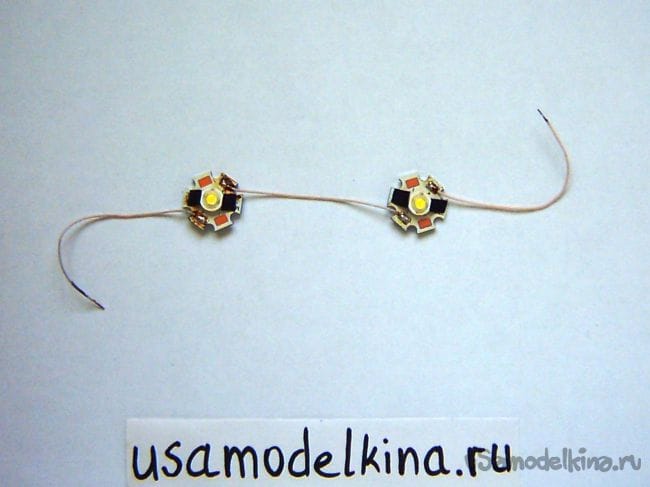

      Так, как зарядка для мобилки имеет выходное напряжение 6,4 в, а светодиоды потребляют по 3,2 в, то паяем их 2 последовательно в 2 пары. Чтобы светодиоды не коротили от фольги CD-диска, ставим на их контакты изоляцию:




    Этап 5.

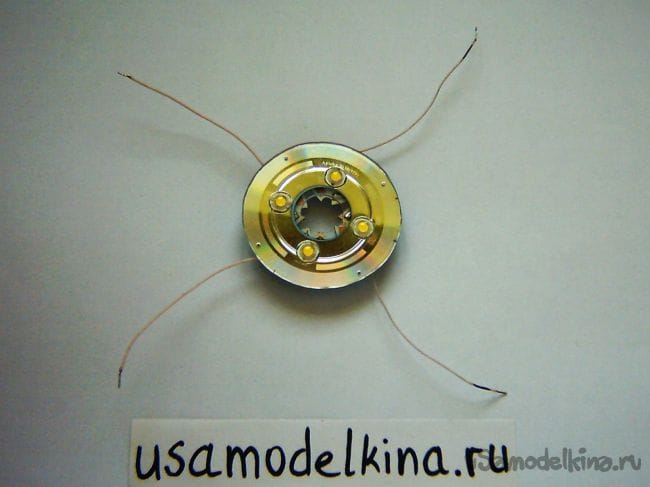

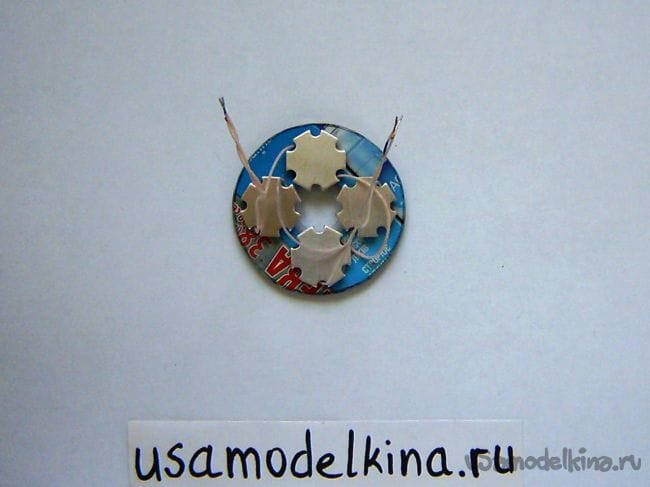

      Светодиоды туго насаживаем в отверстия (8мм) на CD-диске, чтобы их пары были перпендикулярно относительно друг друга. Так делаться для того, чтобы при перегорании одной пары, вторая светила симметрично:





    Этап 6.

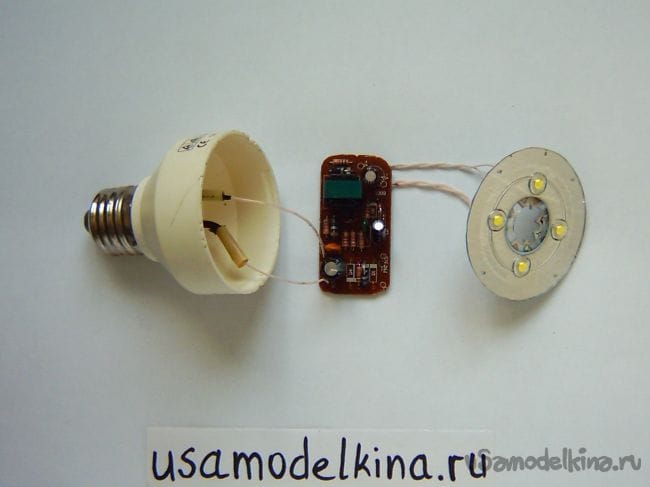

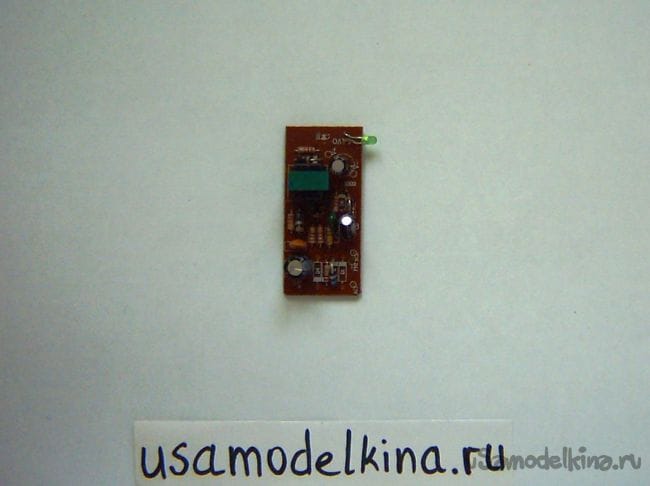

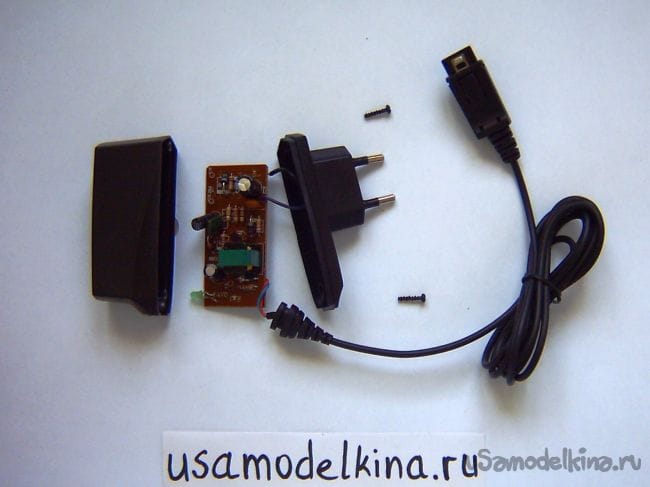

      Разбираем мобильную зарядку, если она не входит в стакан цоколя, то ее можно немного отрезать, забрав, например, зеленый индикаторный светодиод. И припаиваем контакты белых светодиодов:





    Этап 7.

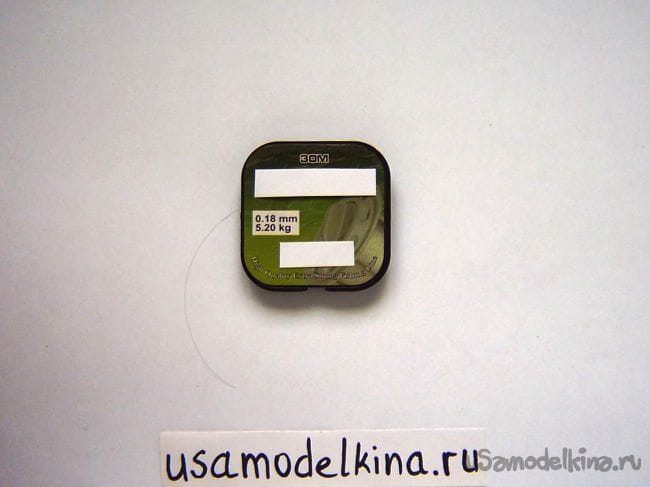

      Для соединения малого диска с цоколем на стороне стакана цоколя сверлим 4 симметричные отверстия диаметром 0,8 мм и завязываем леской. Чтобы леска не выступала с цоколя, оставляем длинные ее конце (30 мм) и затягиваем внутрь:



    Этап 8.

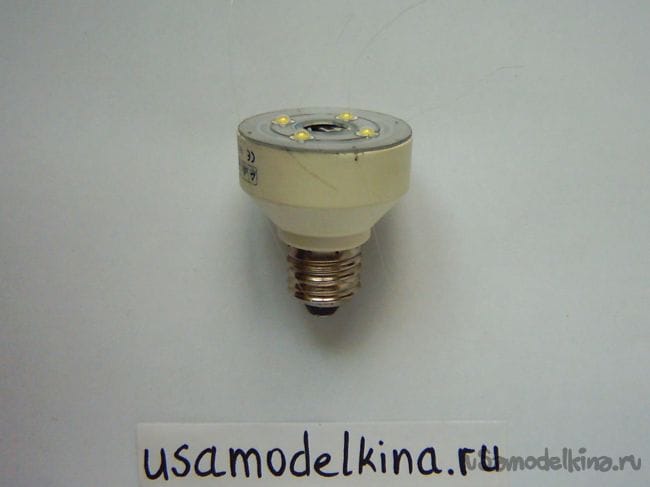

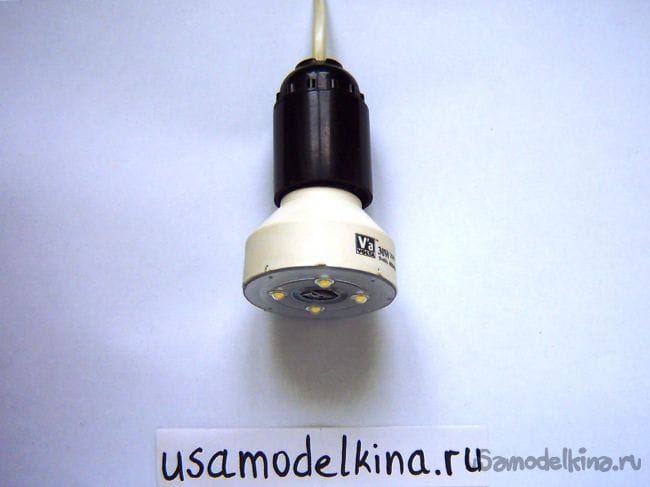

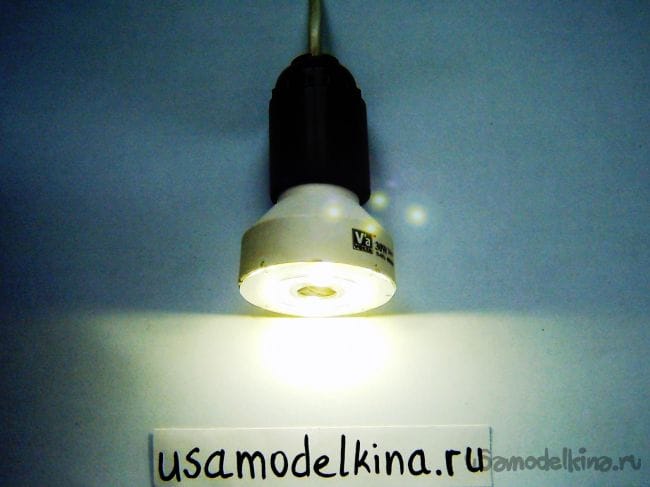

      Лампа готова для проверки работы, вкручиваем ее в патрон и включаем 220 в:




      Под такой свет хорошо читать, если расстояние до книги не очень большое, лучше в настольной лампе.
      Отверстие от диска (свое) не плохо смотрится, а еще выполняет работу по отводу тепла от радиаторов светодиодов. Непосредственно у цоколя тоже есть отверстия, вместе такие отверстия создают приток холодного и выход нагретого воздуха из рабочих элементов лампы.
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
