Лампа-удлинитель из точечного светильника


Здравствуйте.
Сегодня речь пойдёт о том, как я совместил лампу-"переноску" с удлинителем...
Начну по порядку. Я давно собирался переделать электропроводку в подвале. Но всё как-то руки не доходили, не находилось свободного времени. И вот сейчас, благодаря тому, что погода стоит холодная, у меня появилось время этим заняться.

При работе с электропроводкой, как известно, необходимо отключить электричество. Но ведь окон в подвале нет, а потому, чтобы не работать в полной темноте, мне понадобилась лампа-"переноска". На время работ я договорился с соседом, и он мне дал возможность "запитаться" удлинителем от его розетки. Но вот беда... Лампы у меня не оказалось!

..То есть, конечно же, у меня есть подобное приспособление, но я не помню, где оно сейчас... Скорей всего, осталась лампа на моей стройке... А может, и на даче... Не помню...))))

Короче, решил я собрать ещё одну "переноску"... Благо, я человек запасливый, и у меня всегда есть провода, патроны и вилки... Есть и новые, есть и бывшие в употреблении... И, когда я делаю какую-то неответственную, или временную электрическую конструкцию, я сначала рассматриваю, можно ли использовать для этого что-то из "бэушки"... Так сказать, "чтоб не пропадало" )))).

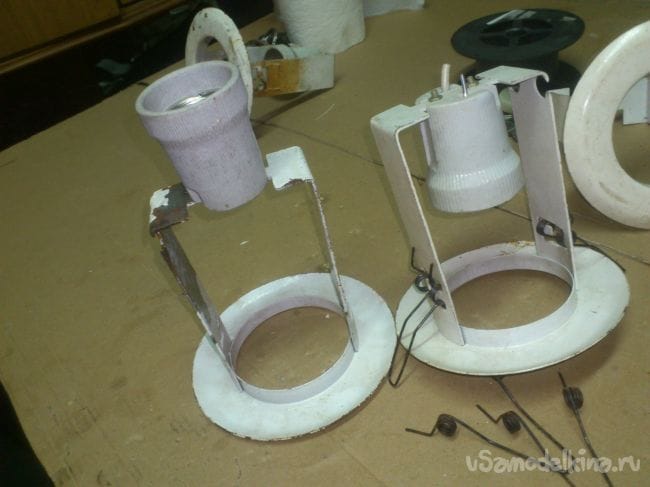

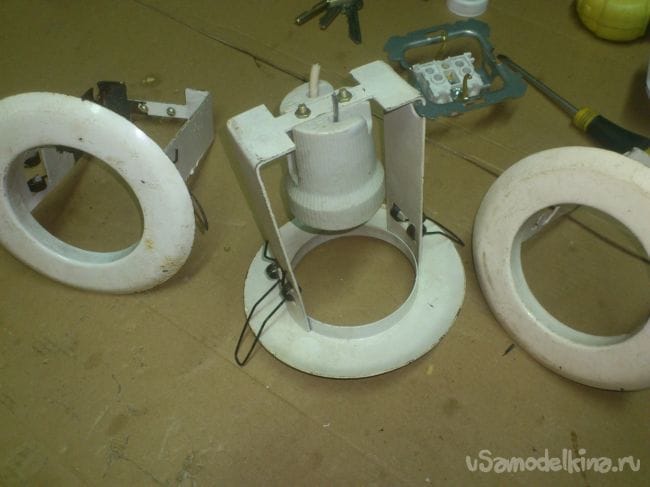

На этот раз, когда я заглянул в ящик с "бэушкой", мне на глаза попались вот такие старые точечные светильники:


Они рассчитаны на установку лампы R63, а потому в них установлены стандартные патроны Е-27. И я решил позаимствовать патрон для будущей "переноски" из одного из этих светильников, чтобы не "портить" новый.

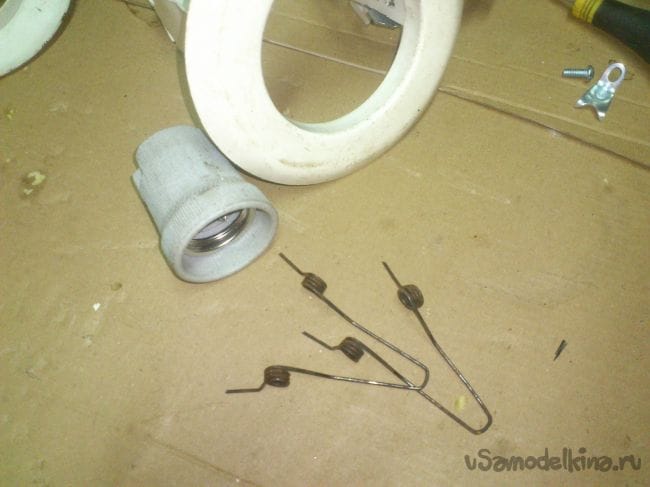

Я разобрал светильник, сняв монтажные пружины и патрон (Патрон "стандартно" крепится здесь двумя винтами с гайками):


Пружинки не нужны...(Хотя, конечно-же, я их не выброшу! Пригодятся самодельщику ещё! ))))). А вот патрон, повертев в руках, поставил обратно, только теперь с другой стороны монтажной пластины... Чтобы он торчал вверх, а не внутрь светильника:


При такой установке у меня получилось, что патрон приобрёл устойчивую подставку! Теперь, если ввернуть в него лампочку, мы получим некое подобие настольного светильника! Эта "идея" меня заинтересовала, и я, как это часто бывает, ею увлёкся.... Решил собрать не временную конструкцию, а удобную вещь для постоянного использования....

Продумывая детали, я решил, что хорошо было бы снабдить мою "переноску" какой-нибудь катушкой для наматывания кабеля, потому что обматывать кабель вокруг корпуса .... мягко говоря, не технологично! smiles

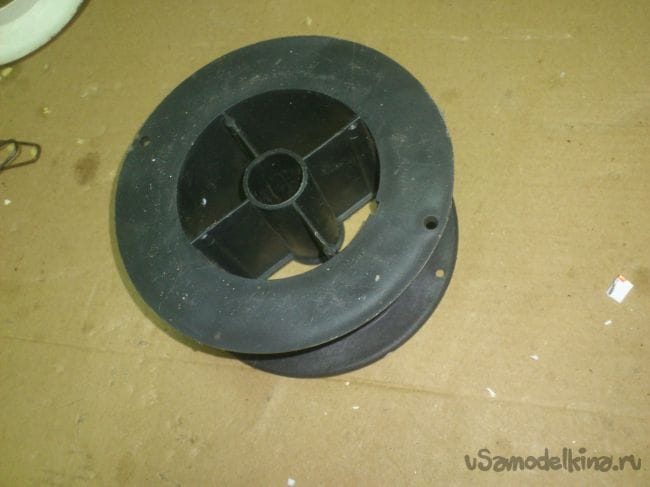

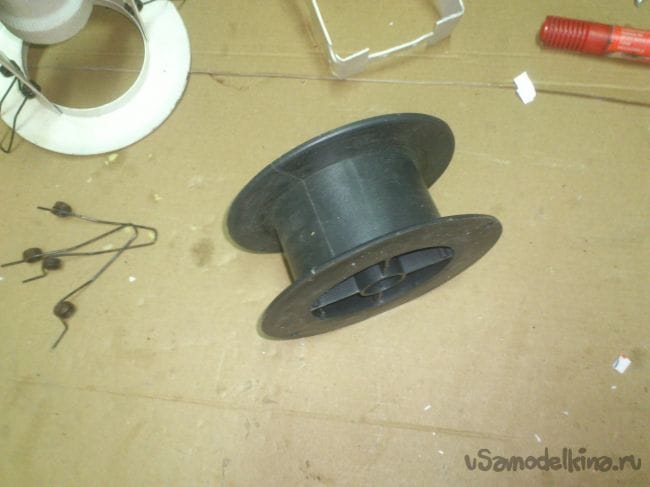

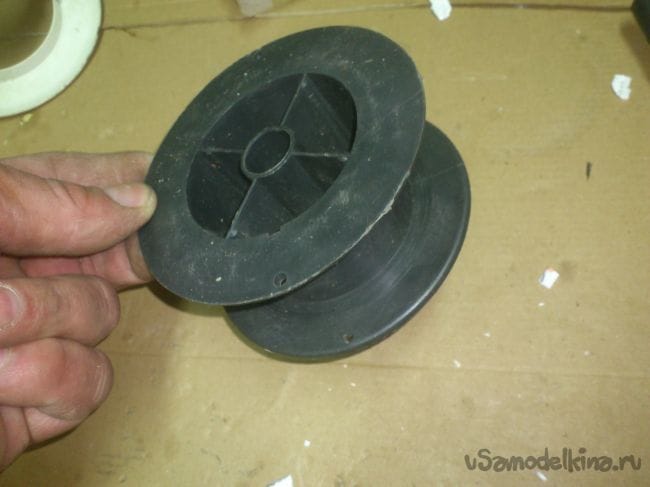

Порывшись в своих запасах хлама, я нашёл вот такую катушку от сварочной проволоки:

Это не та большая катушка, которая обычно используется в сварках-полуавтоматах, и из которой я делал удлинители

Эта катушка маленькая. На ней была проволока из "нержавейки". Она достаточно дорогая, и, при необходимости, продаётся на таких маленьких катушках по одному килограмму:

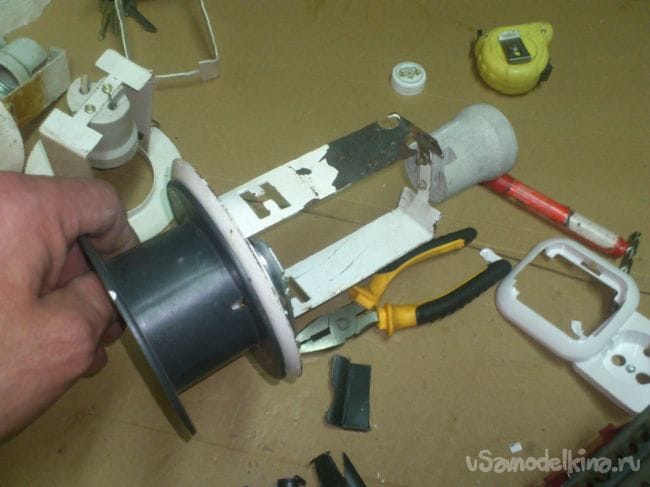

Так как диаметр этой катушки примерно равен диаметру "кольца" светильника, я решил закрепить её в нижней части моего светильника и наматывать на неё кабель.

В качестве кабеля я решил использовать электрический шнур ШВВП 2х0,75.
Он всегда есть у меня в запасе, так как часто используется мною в самоделках... Поэкспериментировав, я узнал, что на катушку умещается семь с половиной метров такого шнура. (При этом я несколько раз наматывал его специально "небрежно". Потому что никто потом не будет аккуратно и кропотливо укладывать шнур на катушку виток к витку...

... И тут мне пришла в голову ещё одна мысль! Ведь при работах в темноте, при которых используется лампа-переноска, зачастую нужно работать электроинструментом! А это значит - использовать удлинитель! А раз уж у меня умещается больше семи метров, то хорошо было-бы совместить два этих приспособления - лампу и удлинитель - в "одном флаконе" !!! Ведь шнур ШВВП 2х0,75 рассчитан при напряжении 220 Вольт, на ток 6 Ампер. Т.е., хоть он и не обладает толстой изоляцией, он вполне выдержит кратковременную работу любого электроинструмента!

Небольшое отступление... Мало ли, вдруг кто-то не знает...

При работе с удлинителями, всегда разматывайте их полностью! Даже, если вам нужно всего метр-два... Потому что смотанный удлинитель представляет собой катушку с большой индуктивностью!! И возникающие в нём токи могут его сжечь!! Это очень распространённая "причина смерти" удлинителей и коротких замыканий !


Так я и сделал! И вот, что мне для этого понадобилось:

1. Точечный светильник под лампу R63
2. Катушка (маленькая) от сварочной проволоки.
3. Шнур ШВВП 2х0,75.
4. Розетка одноместная скрытой установки.
5. Вилка штепсельная.
6. Анкерный крючок.
7. Обрезки оцинкованной и эмалированной жести.
8. Подвесной выключатель для бра.
9. Обрезок канализационной пластиковой трубы диаметром 110 миллиметров.
10. Шпилька с резьбой М6.
11. Обрезок алюминиевого П-образного профиля.
12. Вытяжные заклёпки.

Итак, приступим...

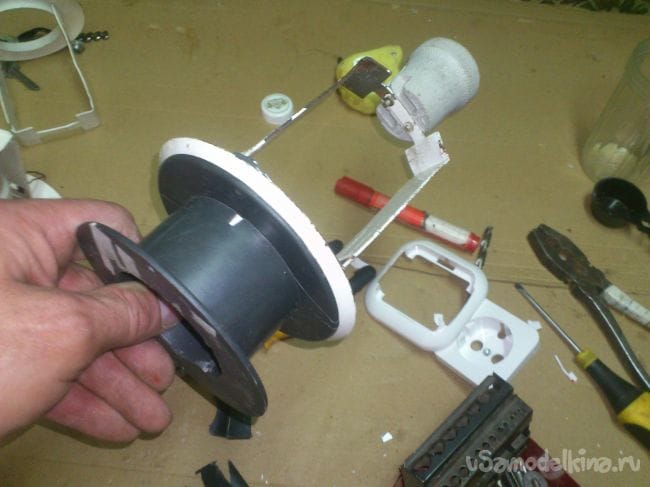

Общая концепция моего изделия уже примерно понятна... Катушка будет внизу. А куда-же установить розетку?...
Вспомнив свой опыт по переделке катушек от сварочной проволоки в удлинители, я определился с местом установки розетки - она будет установлена внутрь катушки.

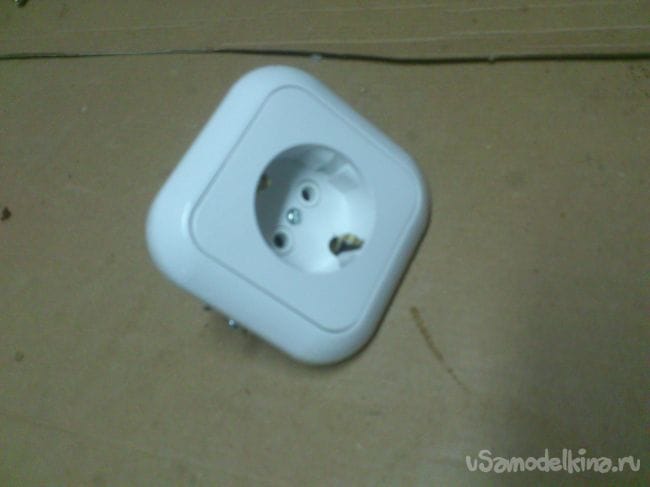

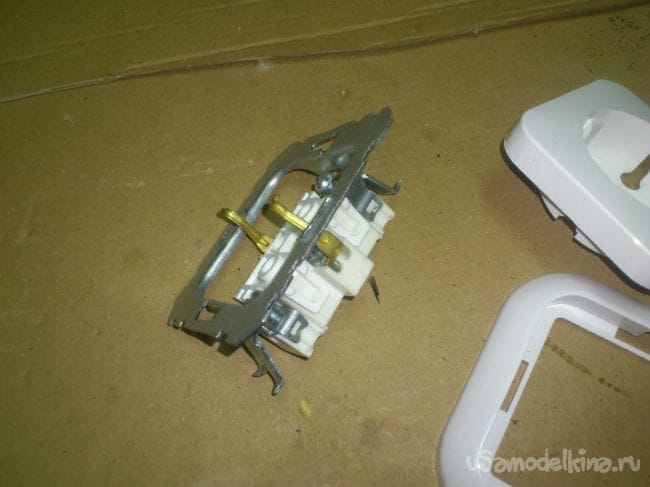

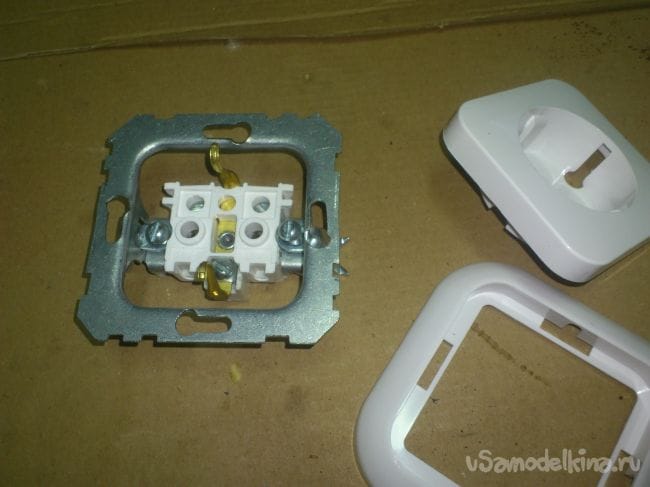

Покопавшись в своих запасах, я выбрал вот такую одноместную розетку скрытой установки:

"Земля" мне не понадобится, но розетки без контактов для заземления в моих запасах не нашлось...
Она, как и все современные розетки, имеет две возможности крепления - шурупами через монтажную упорную рамку, или стандартными разжимами:

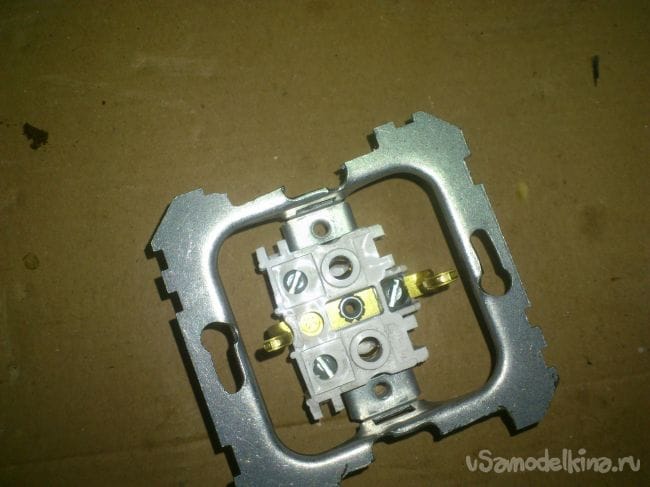

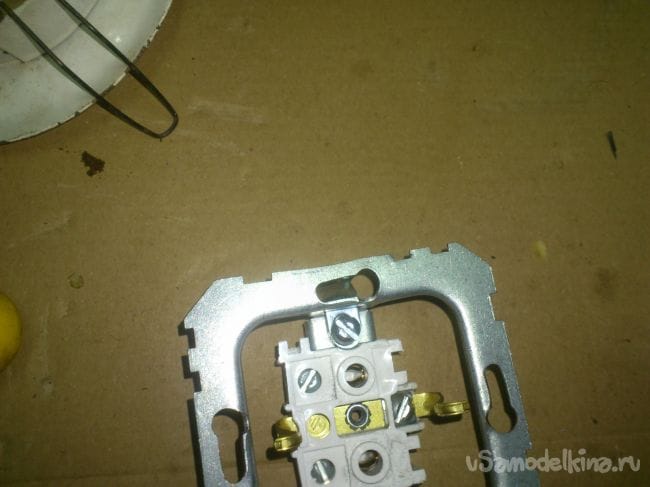

Рамка была широковата, не помещалась между вертикальными стойками светильника. Поэтому я при помощи "болгарки" немного её подрезал с двух сторон..

Вот так было:

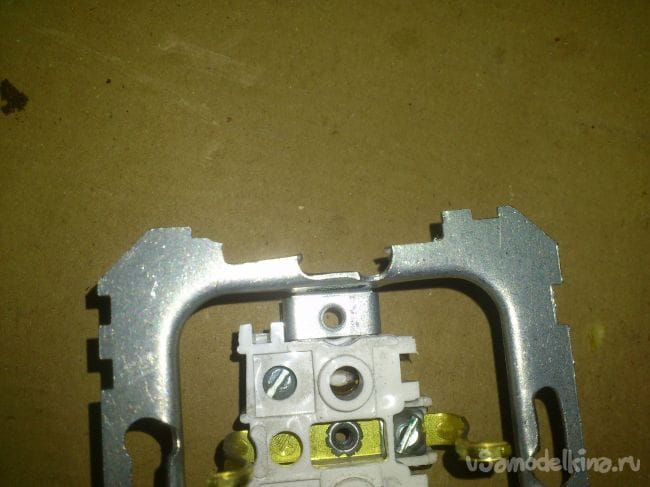

А вот так стало:

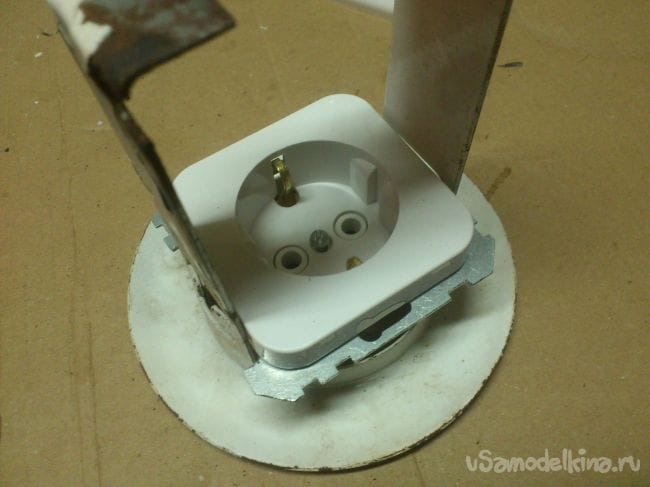

Теперь она помещается между стойками и входит в кольцо. Крышку подрезать не пришлось. Она ровно поместилась:

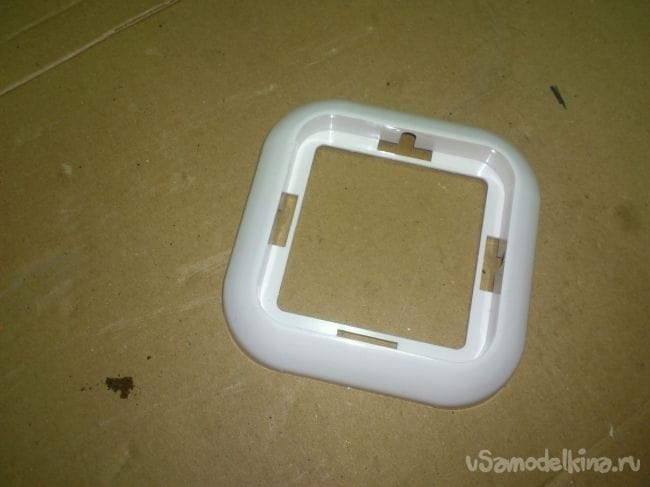

А вот декоративную рамку уже пришлось подрезать. Ведь она оденется "снаружи" стоек. Я просто прорезал в ней две щели техническим ножом. (Простите!!! Забыл сфотографировать этот этап!)

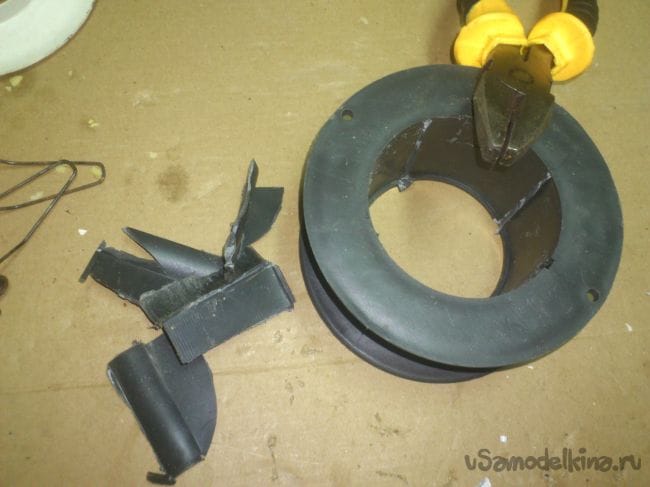

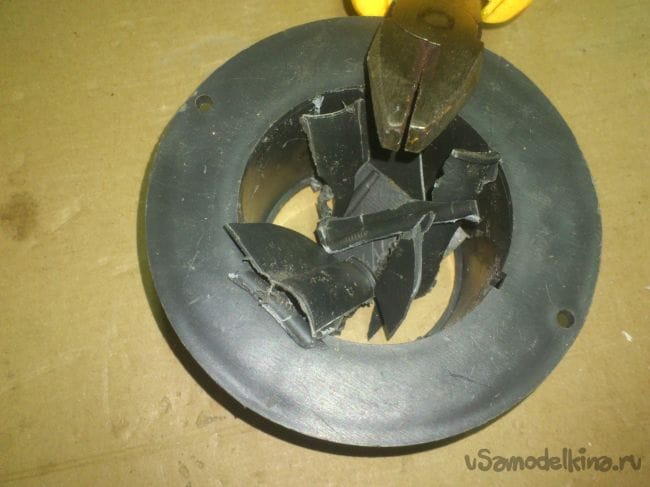

Теперь катушка... Выламываем все не нужные нам элементы внутри её.

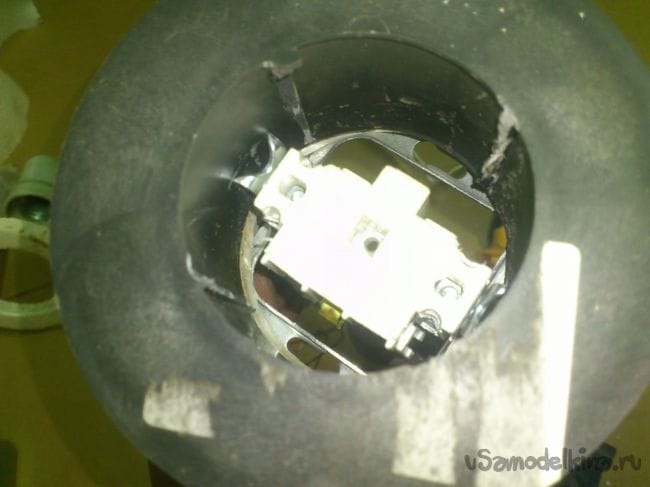

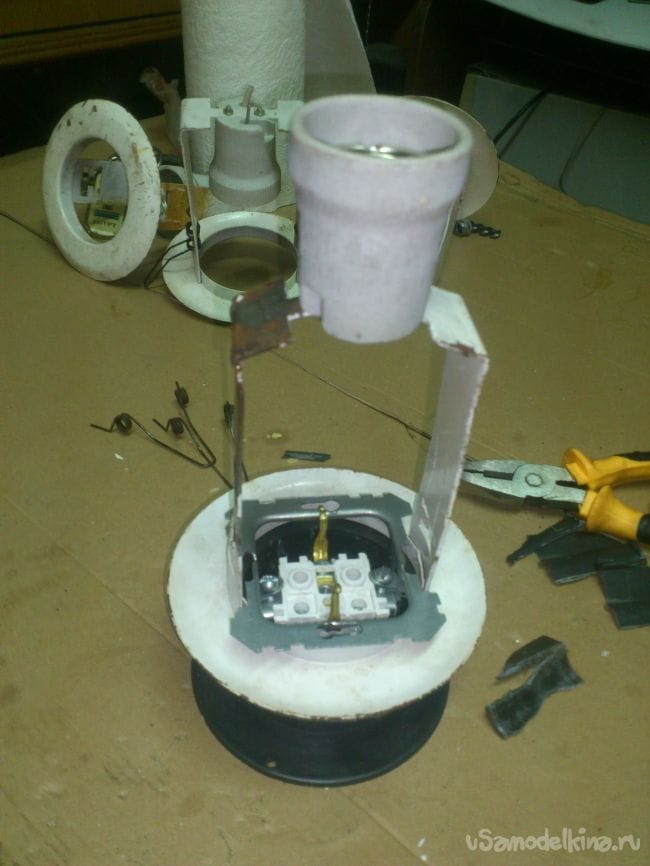

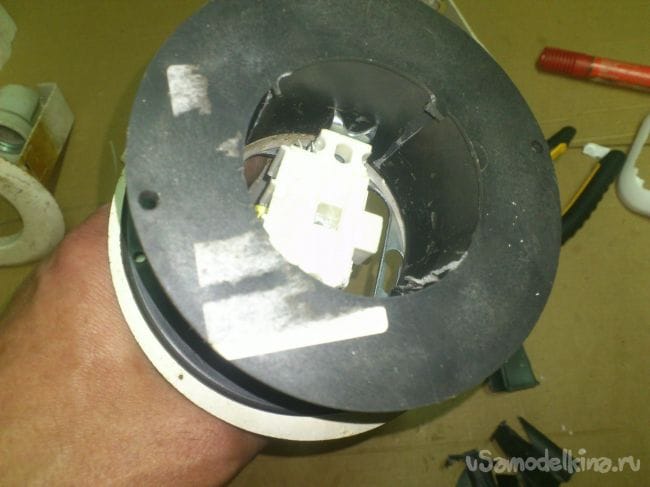

Теперь розетка может быть установлена внутри катушки, как в обычной монтажной коробке, и закреплена стандартными разжимами:

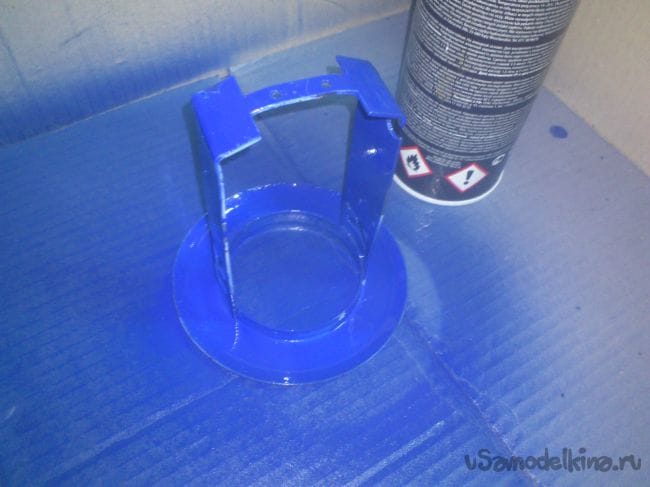

На этом этапе я разобрал конструкцию и отправил на покраску. Покраску производил в большой картонной коробке (чтобы не покрасить случайно ничего лишнего)))). У меня был начатый баллончик синей эмали. Им я и решил воспользоваться:


Когда эмаль высохла, я опять установил патрон, предварительно подсоединив к нему отрезок моего шнура.
Тут мне пришла в голову мысль, что раз уж у меня будет не просто лампа, а лампа-удлинитель, неплохо бы было снабдить лампу автономным выключателем. Ведь может быть ситуация, в которой удлинитель ещё нужен, а лампа уже нет.... Да и при временных перерывах в работе можно будет просто выключить свет, не выключая пока удлинитель....

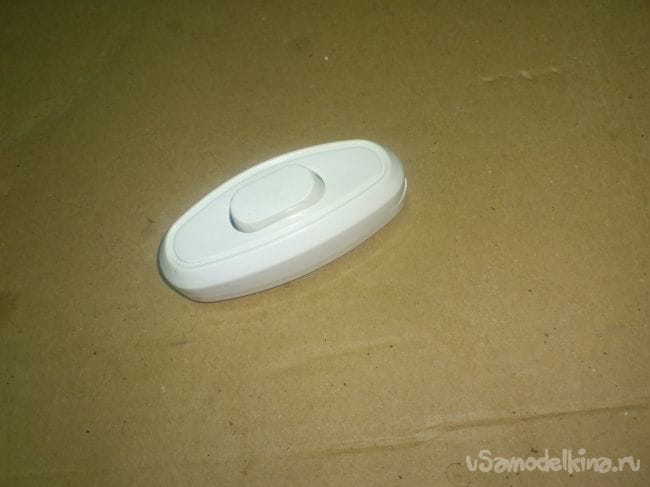

..Так как решение было спонтанным, долго обдумывать не хотелось, я решил куда-нибудь "воткнуть" простой подвесной выключатель для бра. Несколько таких всегда тоже есть у меня в "электрических запасах":

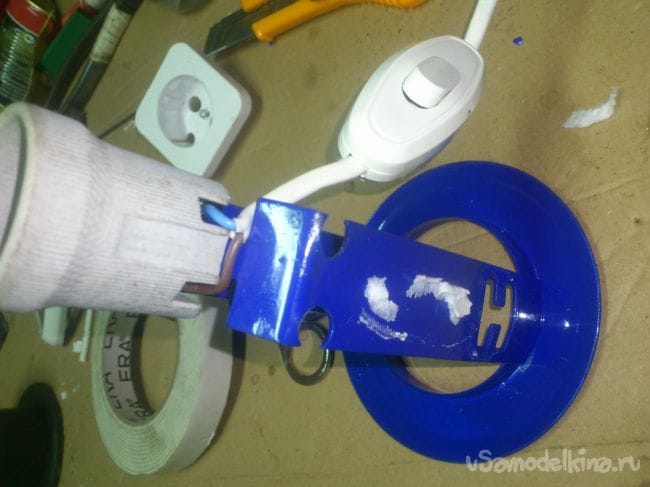

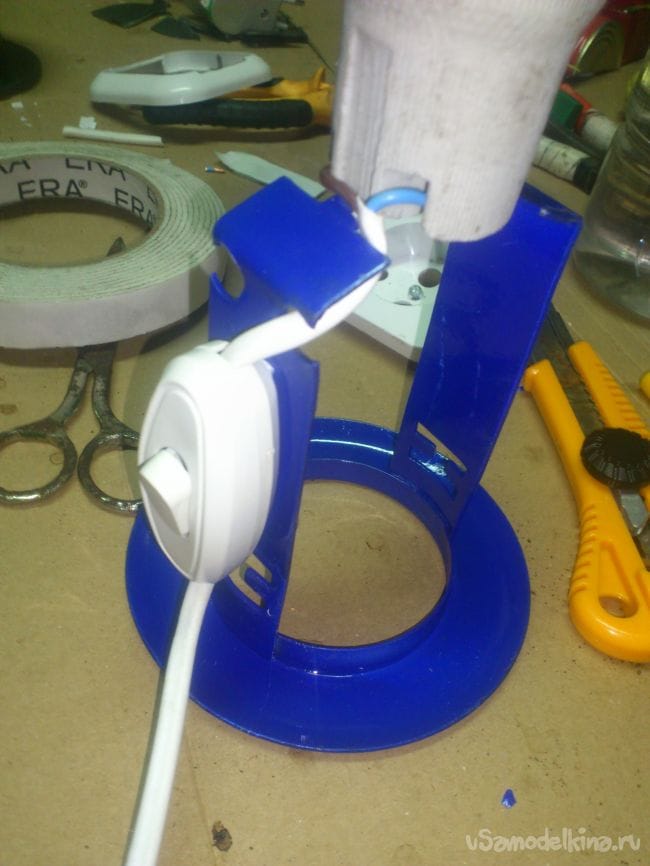

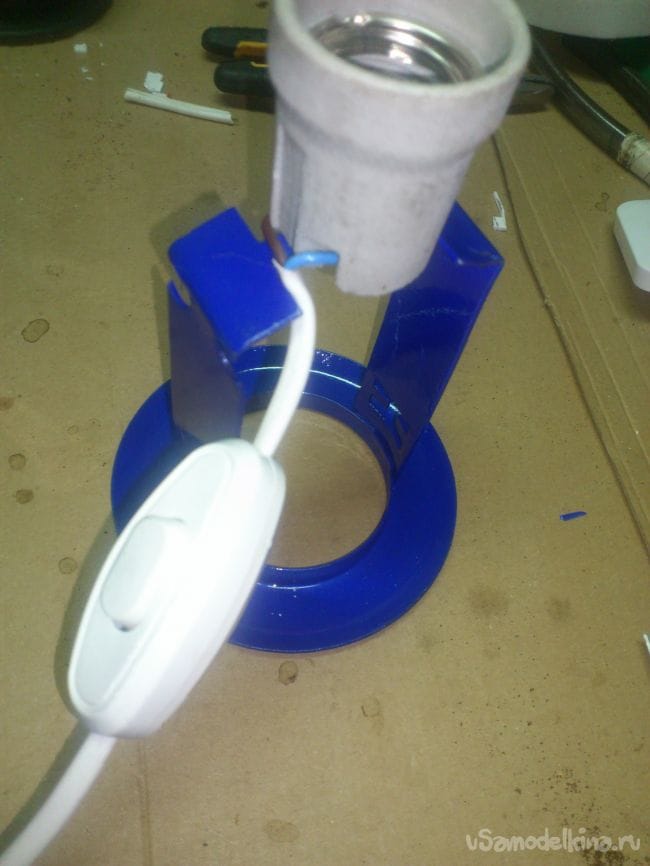

Я повесил его в разрыв шнура:

Далее шнур "уйдёт" вниз и будет подключён внутри катушки параллельно розетке. Чтобы выключатель не болтался "в свободном полёте", я решил приклеить его к стойке посредством вспененного двустороннего скотча:

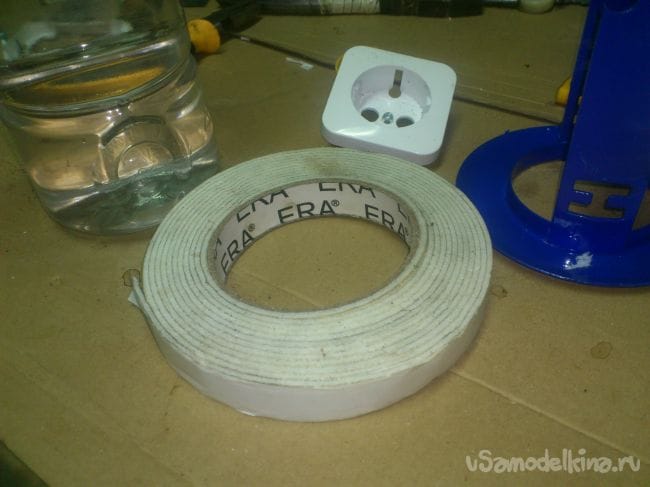

Что я и сделал, предварительно обезжирив поверхность растворителем :


Потом повертел в руках.... Матюкнулся...))))... И отклеил обратно:

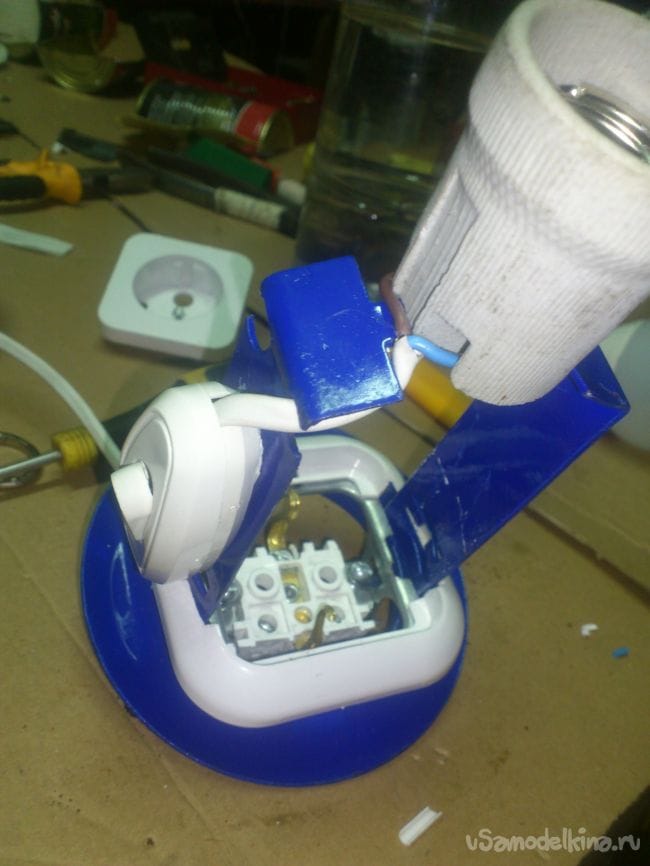

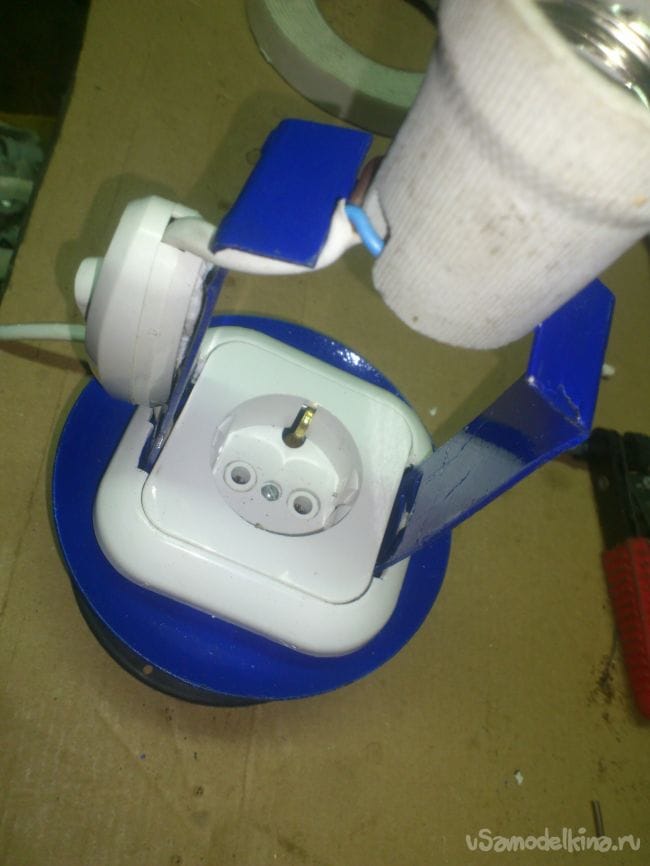

А потом установил розетку, одел на стойки декоративную рамку (в которой пришлось ещё немного подрезать - сделать место для пропуска шнура вниз), счистил и заменил скотч, и приклеил обратно:

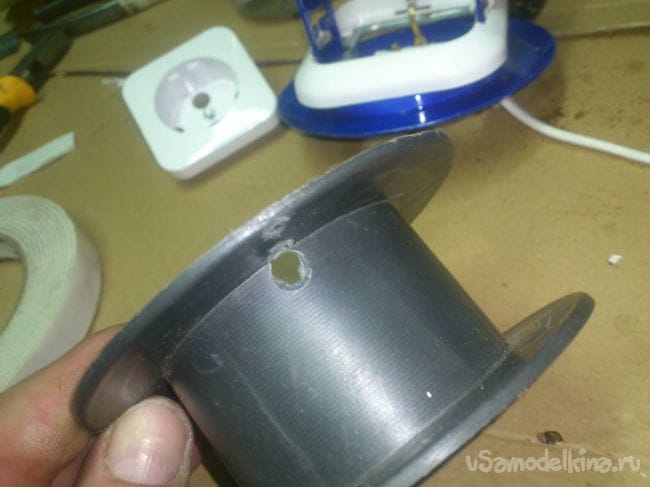

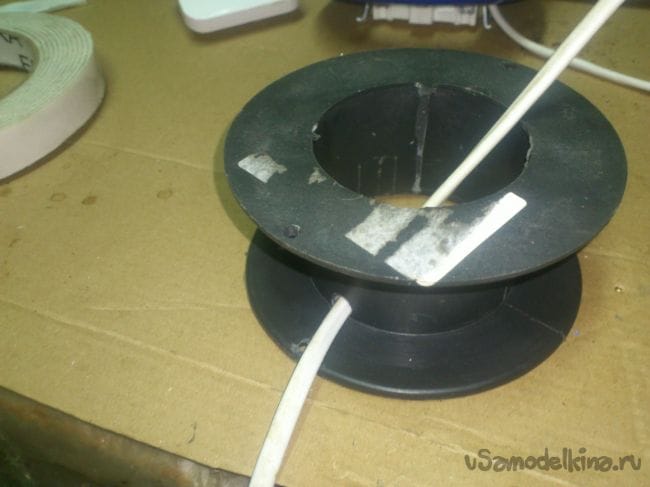

Теперь займёмся катушкой. В ней я просверлил отверстие и пропустил шнур внутрь. (Не тот, что от лампочки... Другой... Длинный.)))))) :

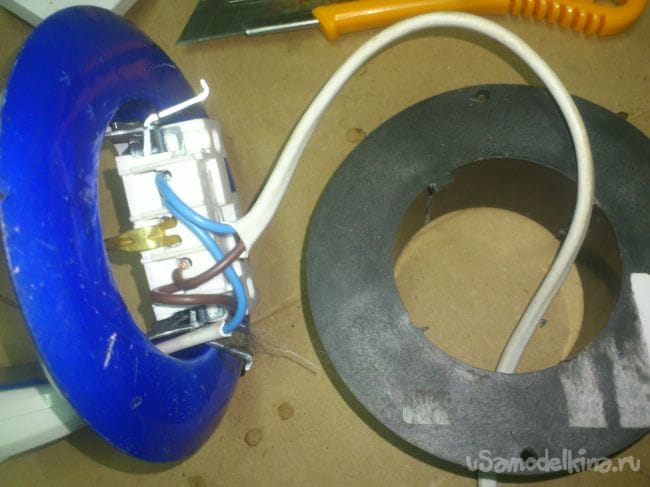

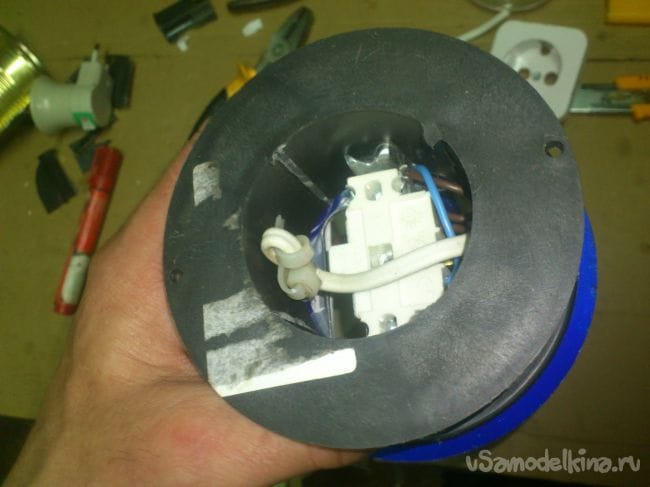

После чего подключил оба конца шнура к розетке (и от лампы и питающий):

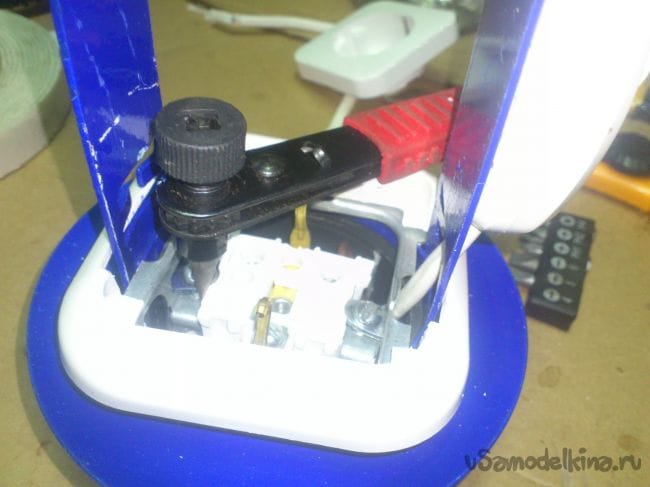

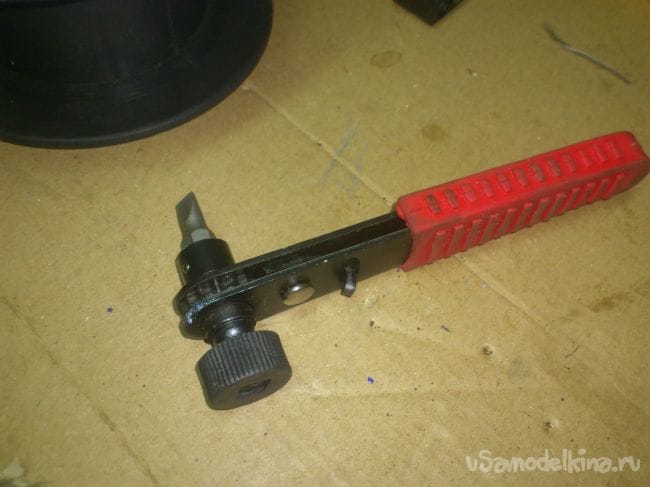

Далее я насадил катушку на розетку и плотно зафиксировал, разжав "усики". Они имеют острые "рожки" на концах, которые глубоко "въелись" в достаточно мягкий ПВХ и достаточно надёжно зафиксировали всю конструкцию. Пользоваться при этом пришлось не обычной отвёрткой (сверху не хватило места для инструмента), а удобным ключиком-трещоткой, установив в него нужную биту:

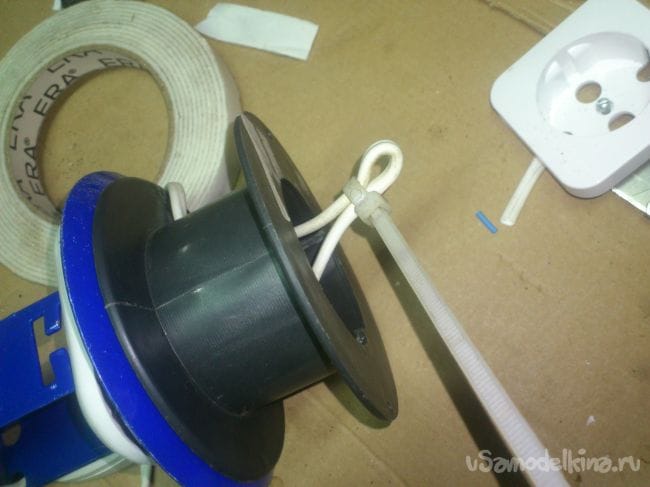

Теперь нужно что-то придумать, чтобы исключить случайное вырывание шнура из контактов. Для того, чтобы сделать на шнуре фиксатор, я, обычно, использую пластиковые хомуты-стяжки. Сильно стягиваю им сложенный вдвое провод, а конец хомутика пропускаю сквозь эту петлю и обрезаю лишнее :

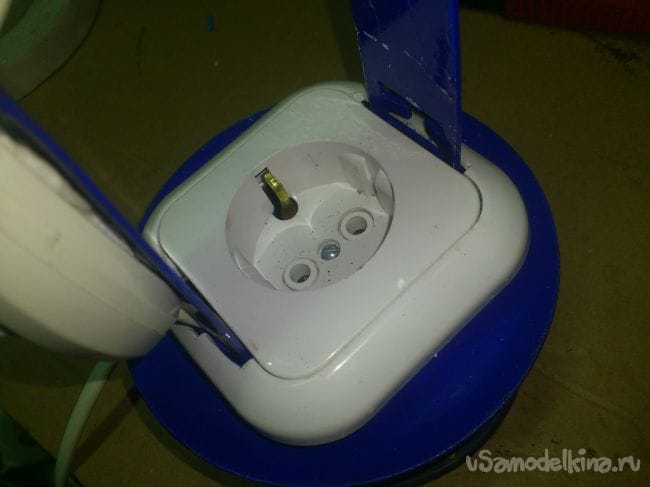

Всё. Закрепляем сверху декоративную рамку и крышку розетки ( В рамке видны прорези под боковые стойки и под шнур, которые я забыл сфотографировать в процессе):


Наматываем шнур. На конце его устанавливаем штепсельную вилку.

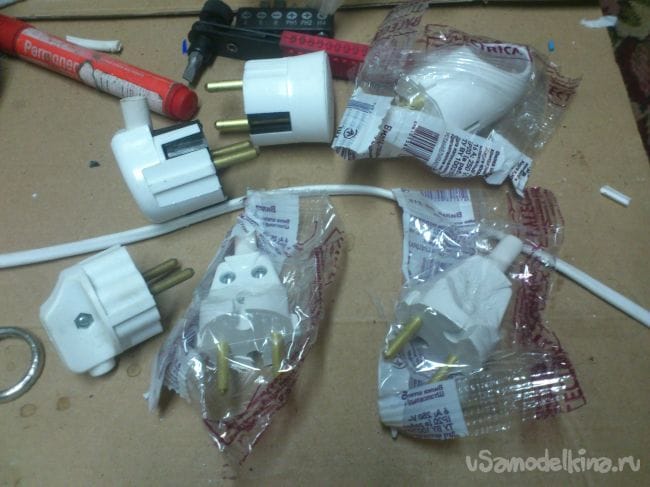

В моих "электрических ЗИПах" вседа есть несколько разных вилок:

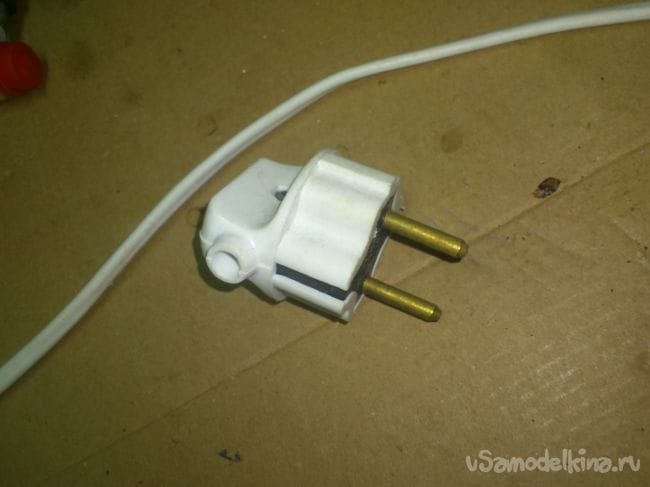

Так как моя конструкция не будет иметь заземления, я остановил свой выбор на вот такой универсальной вилке, которую можно будет включить даже если попадётся древняя розетка:

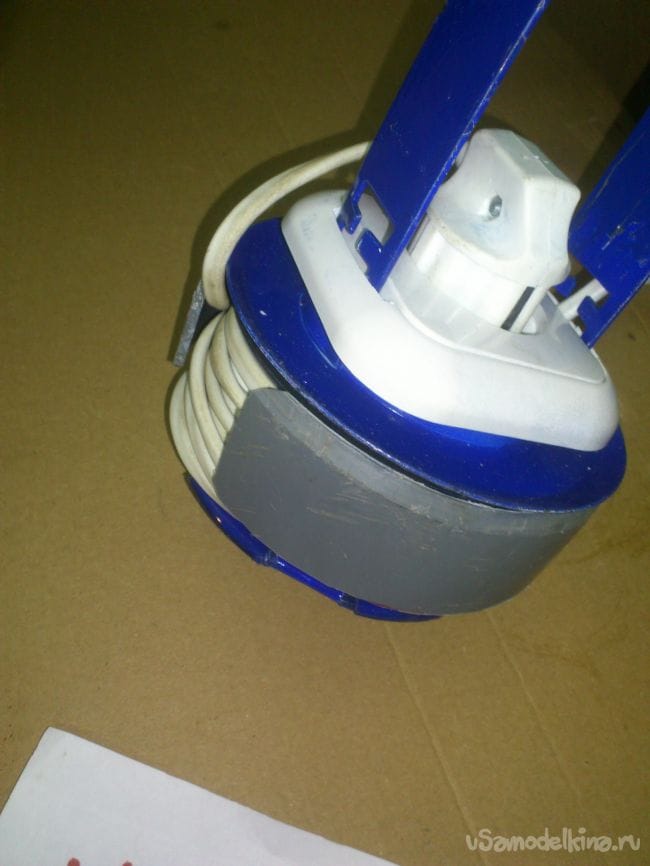

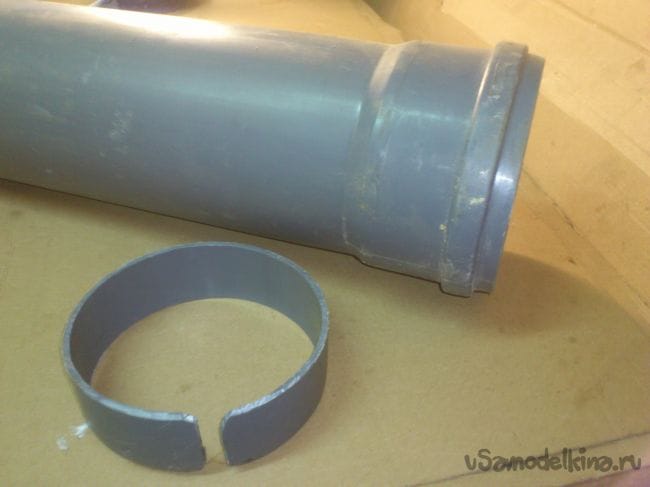

Чтобы шнур не разматывался с катушки при хранении и транспортировке, я решил сделать следующее... Отпилил от канализационной пластиковой трубы, диаметром 110 мм кольцо, разрезал его и одел на катушку с кабелем. Кольцо будет плотно обжимать моток и не даст ему раскручиваться:

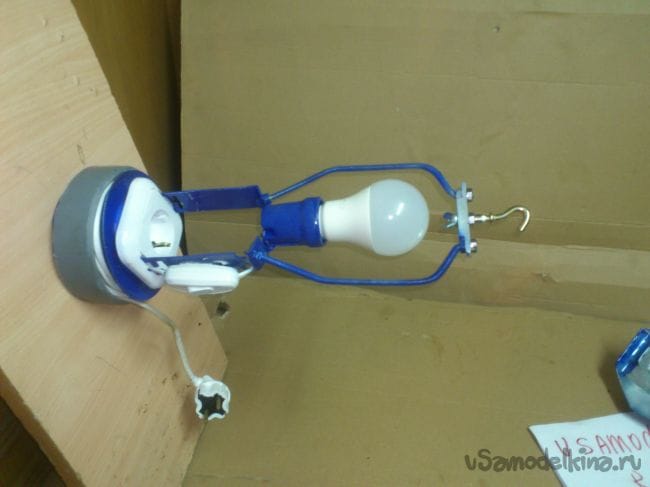

Можно сказать, всё!! Конструкция готова и функциональна!
Переходим к её "наворачиванию"...)))). Попытаюсь смоделировать ситуацию работы с ним, и теоретически выяснить, что-же в таком виде будет не удобным, и как это можно доработать... В первую очередь, так сказать, "на поверхности" видны две проблемы: светильник может только стоять (его невозможно подвесить) и он лишён отражателя! Ведь при работах в темноте иногда нужно осветить всё помещение, а иногда - только в нужном направлении. При этом сам источник света должен быть закрыт от глаз, чтобы не слепил. Экран-отражатель можно сделать из любого куска оцинкованной жести... Но пока его не к чему крепить... (Тем более, что он должен быть съёмным. И не просто съёмным, а, желательно, легко съёмным, чтобы это было удобно.). И я решил сделать некую рамку вокруг лампы, которая будет выполнять две функции - за неё конструкцию можно подвешивать, и на неё можно будет устанавливать отражатель.

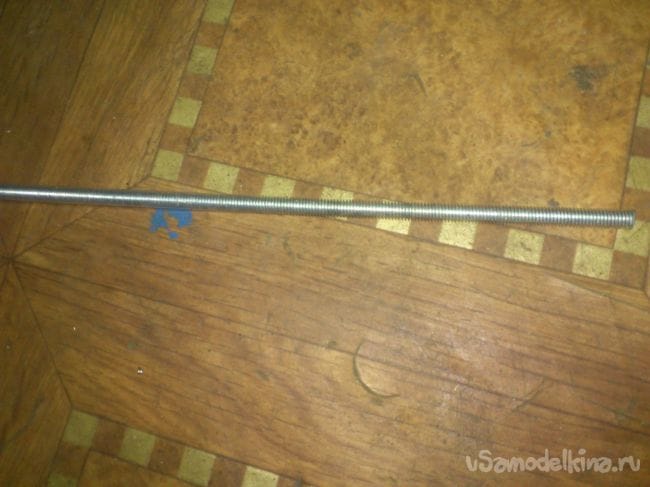

Порывшись в запасах, нашёл обрезок шпильки М6:

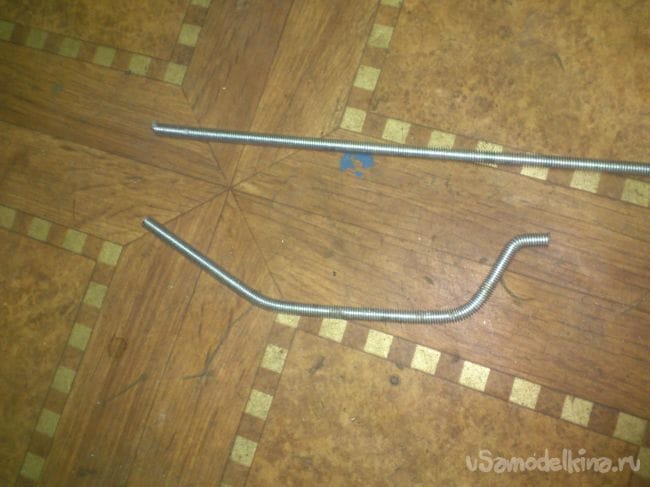

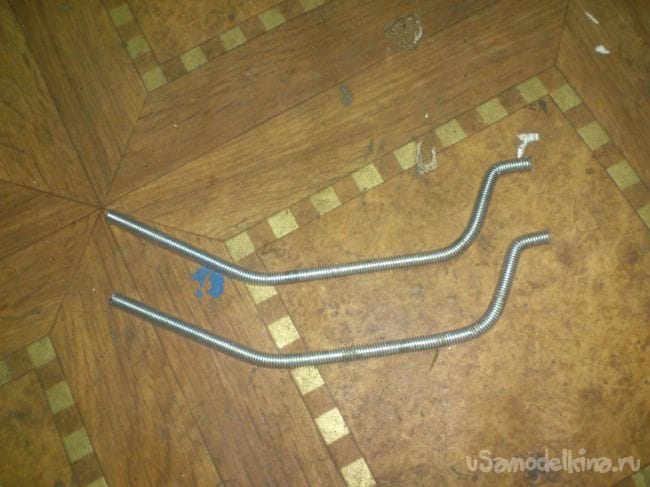

Я разрезал его пополам и выгнул вот таким образом:

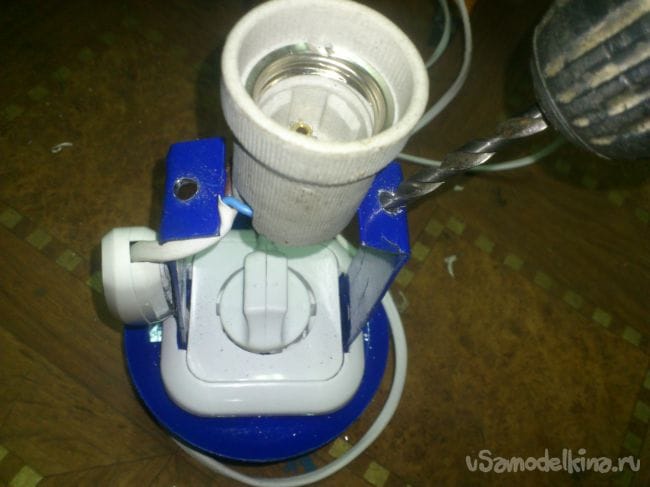

Дрелью со сверлом диаметром 6,5 миллиметров сверлим в боковых стойках отверстия под них:


В этих отверстиях шпильки можно закрепить посредством двух гаек М6. В верхней же части необходимо тоже сделать некую поперечину, которая их соединит. На глаза попался обрезок алюминиевого П-образного профилька, их которого я когда-то делал направляющие при изготовлении арбалетов:

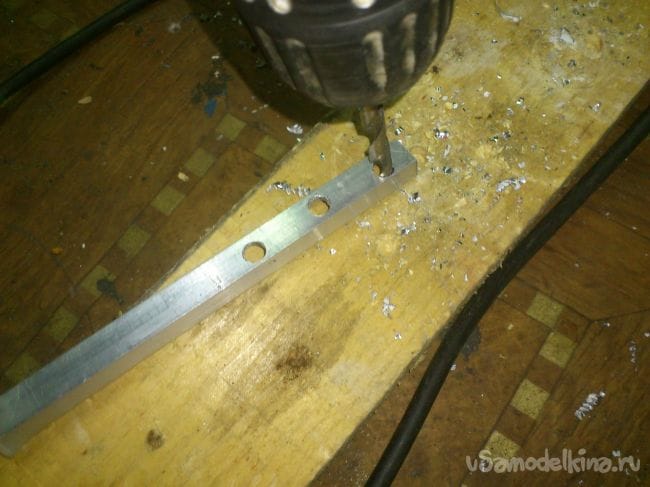

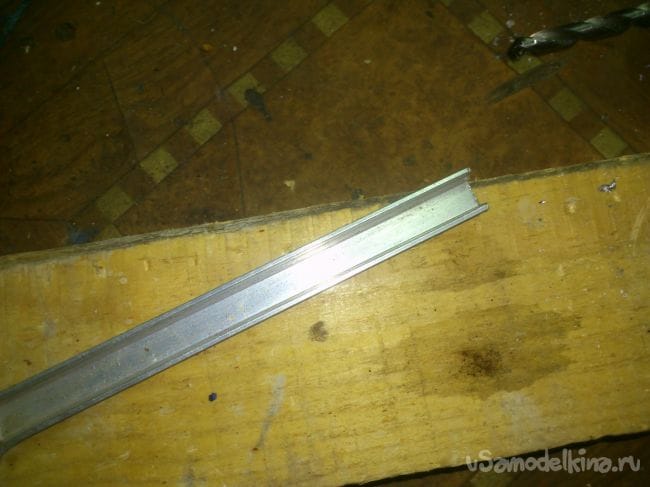

Я просверлил тем-же сверлом в нём три отверстия - два под шпильки и одно между ними. В него я планирую закрепить крюк, за который лампу можно будет подвешивать.

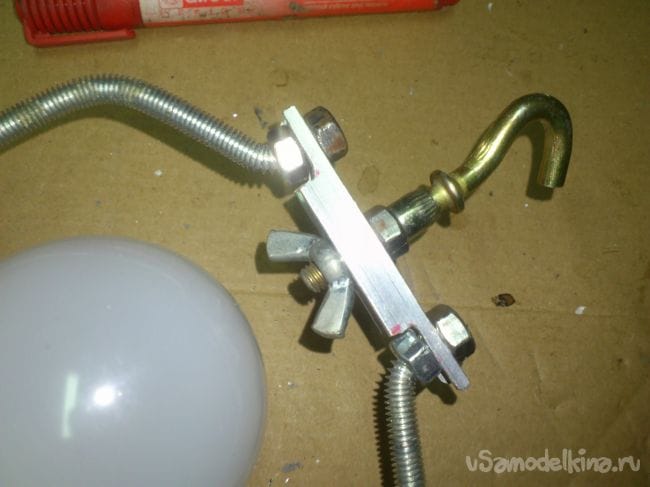

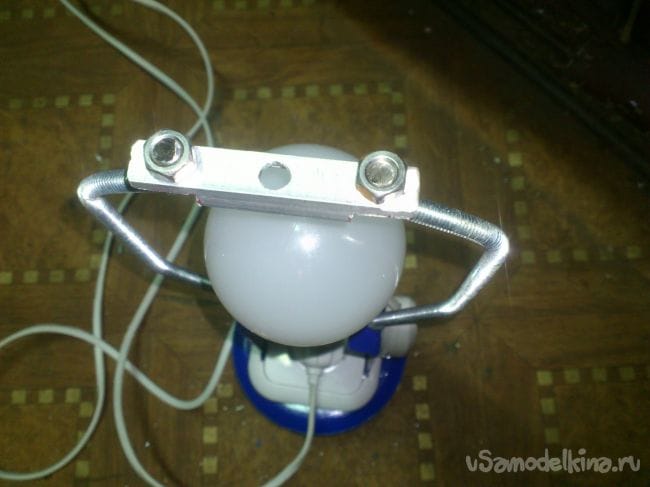

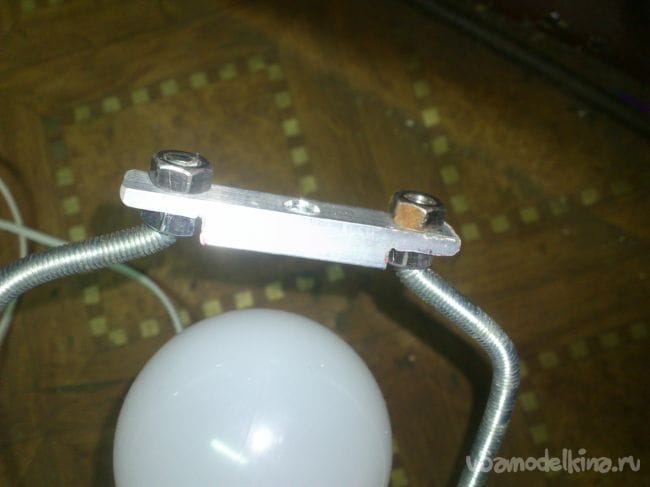

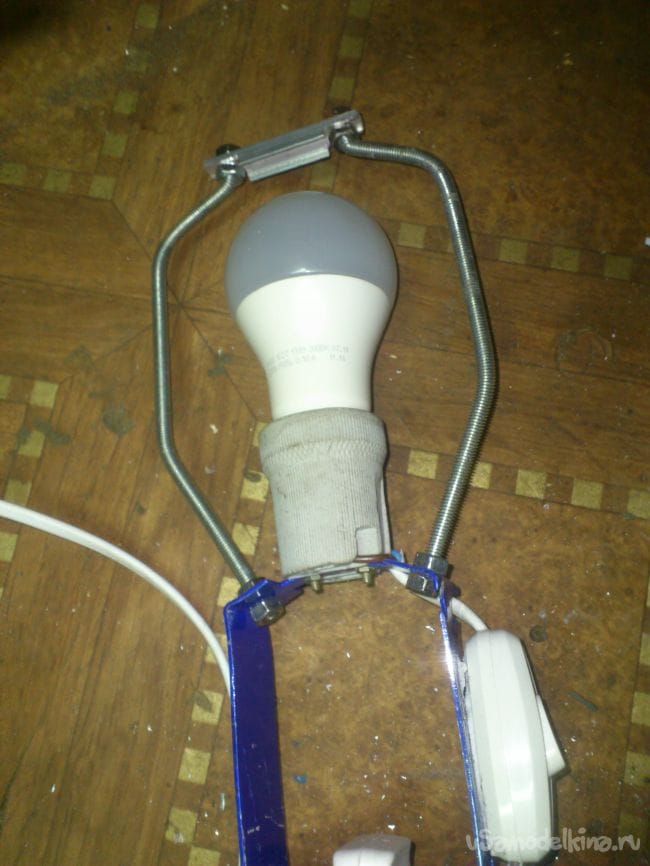

Обрезаем лишнее, и скрепляем получившимся кронштейном концы шпилек между собой. Бортики профиля немного подпилил, чтобы можно было зажать его между двумя гайками:




При этом заметил, что у меня закончились колпачковые гайки М6... Тут они выглядели бы более уместно.... Пока накрутил обычные, потом заменю, когда куплю..

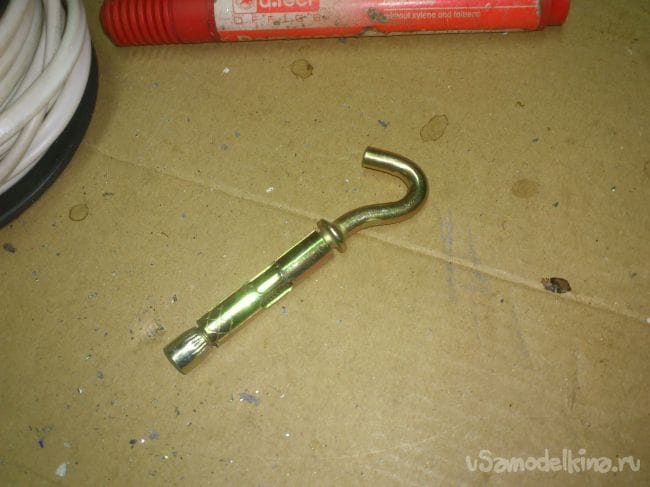

Теперь крючок. В его роли я решил использовать готовый анкерный крюк, который тоже у меня нашёлся:

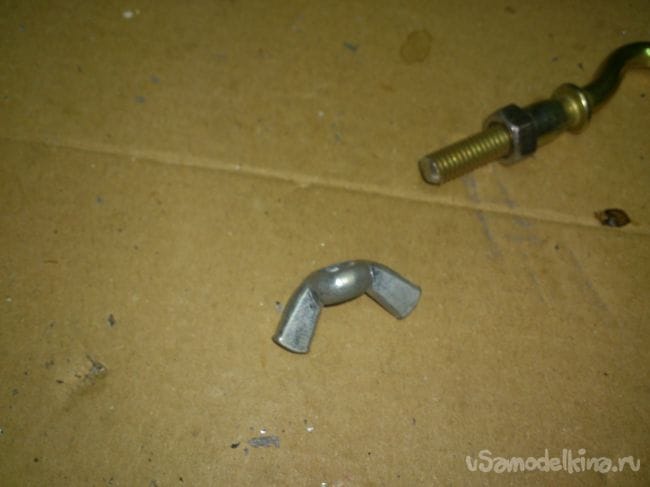

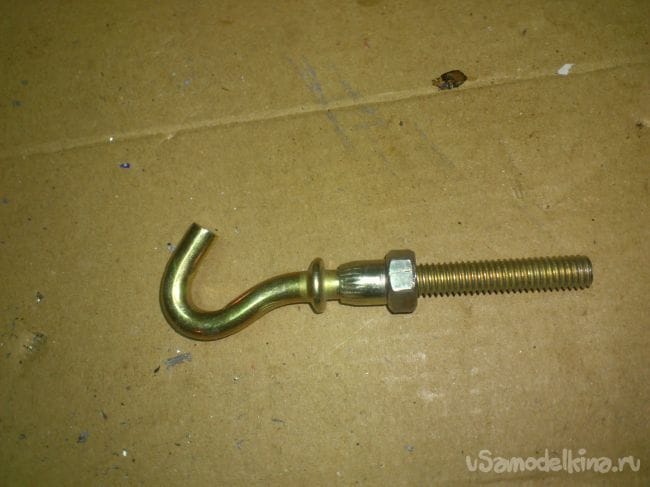

Раскрутив его, я выбросил разжимную трубку, а анкерную гайку накрутил до конца, да ещё добавил и обычную гайку М6:


Нужно это для того, чтобы получить на крючке упор, когда я буду закреплять его с другой стороны барашковой гайкой:



Именно барашковую я решил использовать по простой причине - именно при помощи этого узла я решил крепить съёмный экран-отражатель...

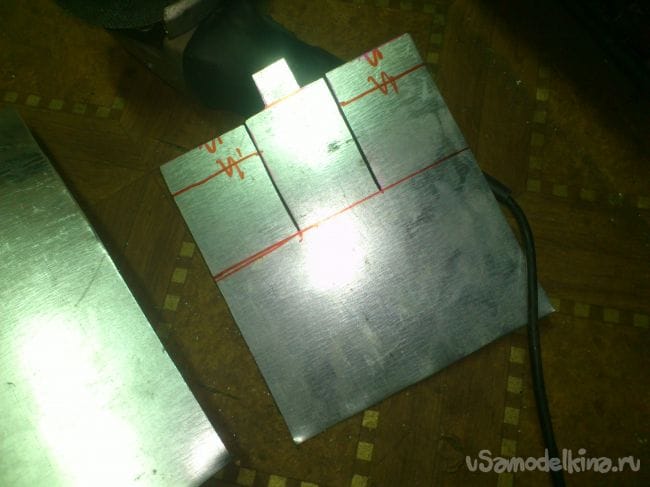

А теперь я приступил к его изготовлению... Сделать его я решил из обрезка оцинкованной кровельной жести... Я не составлял никаких чертежей и ничего не проектировал... Использовал как всегда, "прикладной метод" (Напомню: это когда "приложил - и прикинул" smile ):

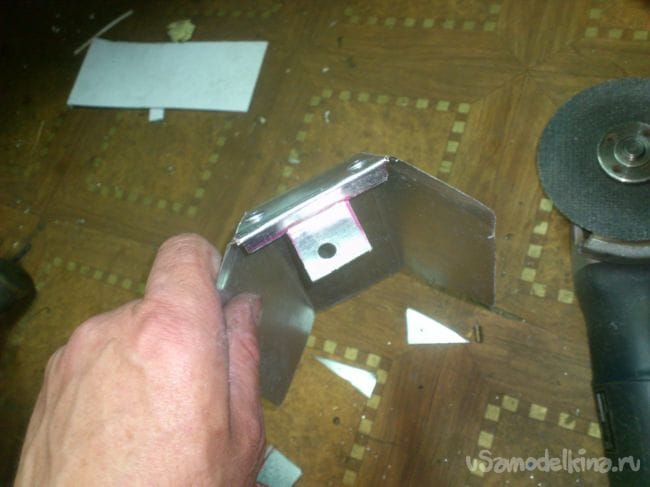

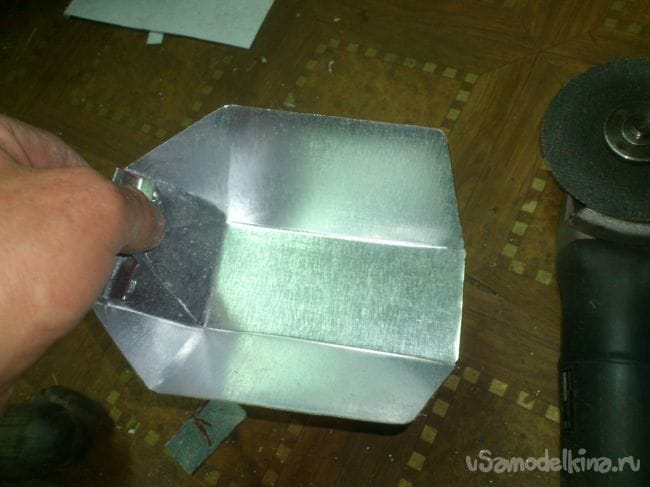

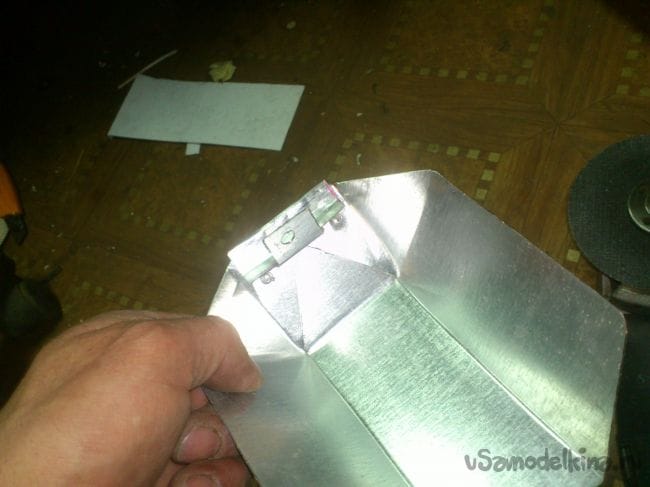

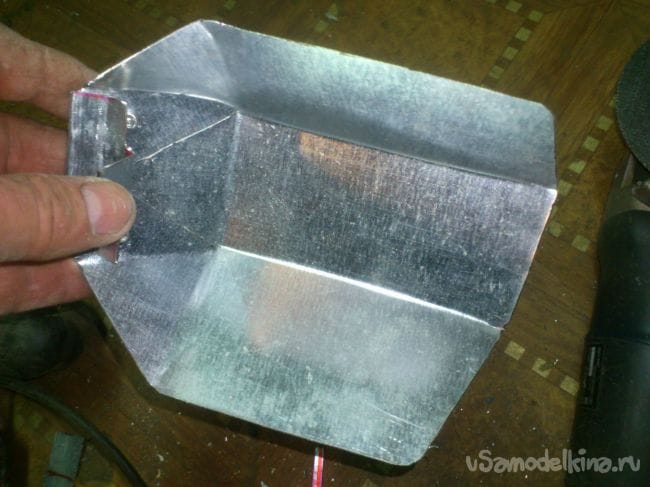

Вот так у меня в итоге получилось:

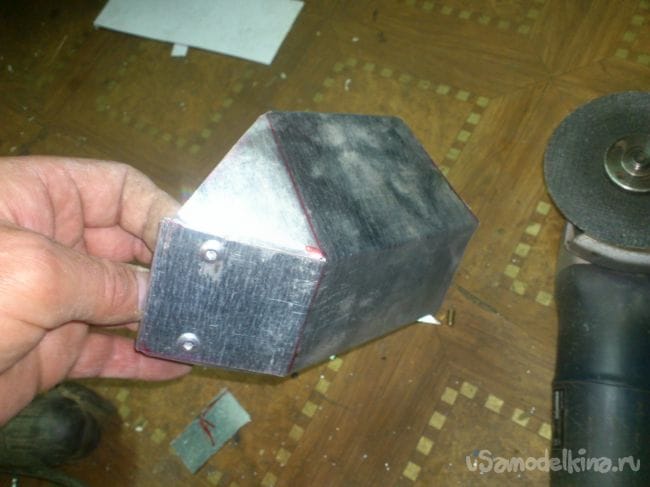

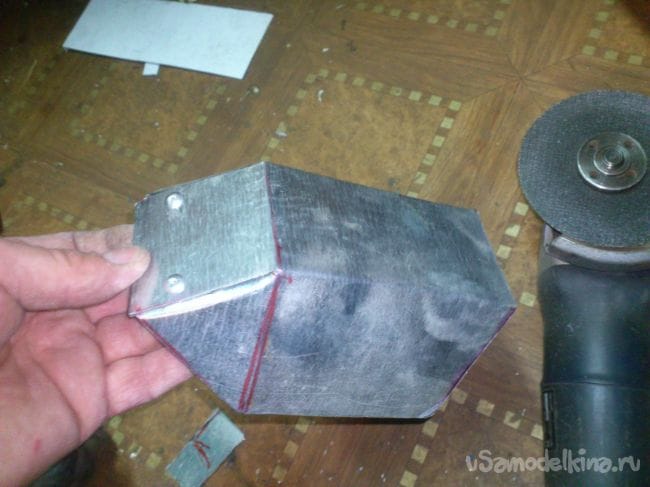

Согнутую выкройку скрепил двумя вытяжными заклёпками:

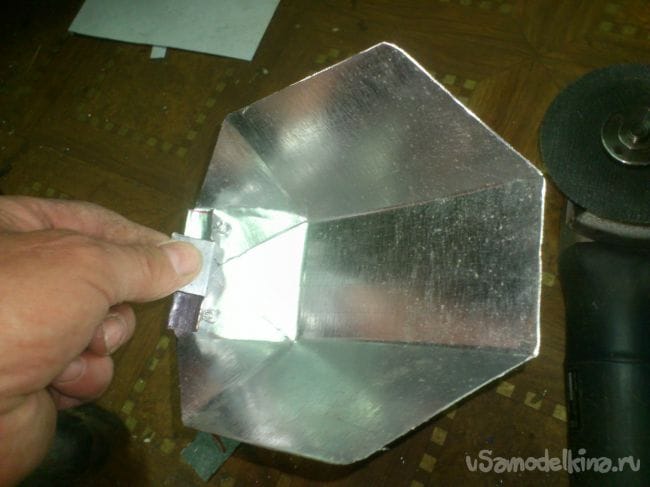

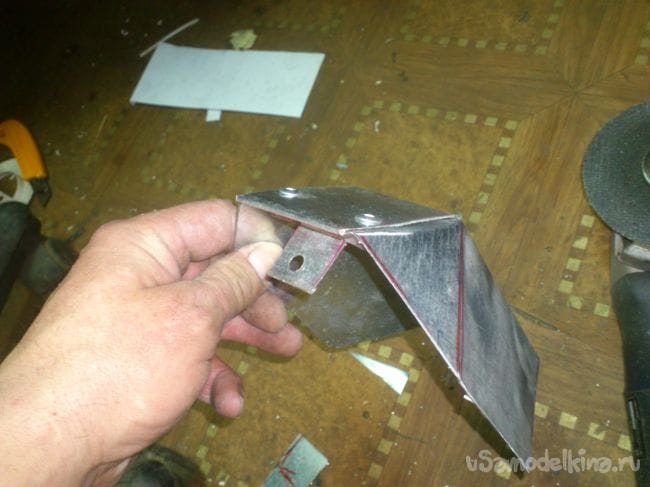

В верхней части сделал кронштейн для крепления и просверлил в нём отверстие:

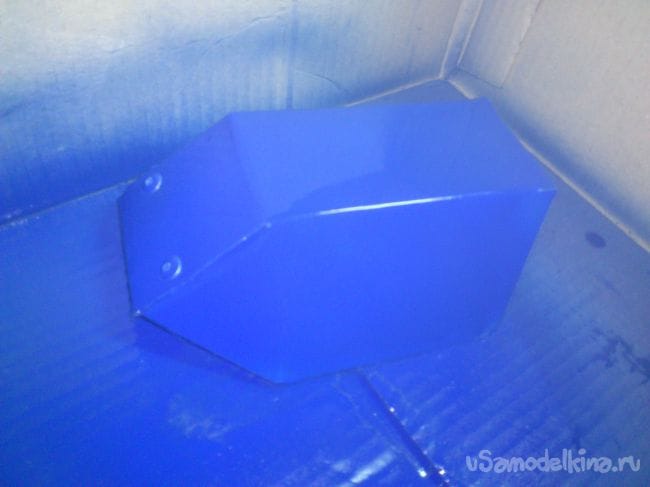

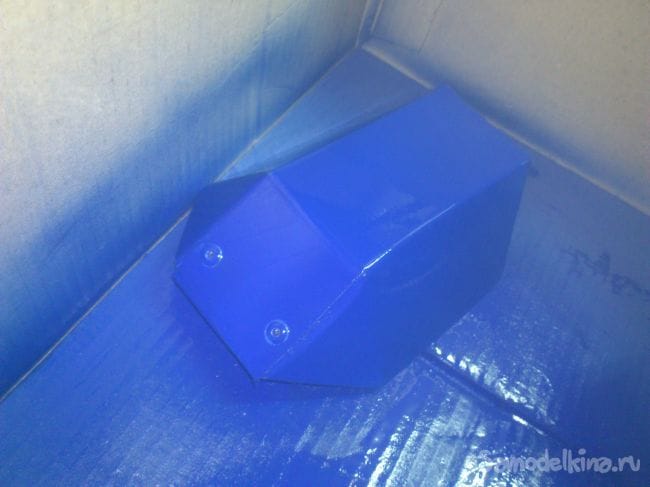

Отправляем на покраску... Красить оцинковку - очень неблагодарное дело))). Эмаль потом отстаёт от неё. Поэтому я сперва обработал поверхность "паяльной" кислотой, а после того, как она потемнела, хорошенько промыл поверхность мылом, потом обезжирил 646-м расстворителем и только после этого покрасил. Только так эмаль будет держаться на оцинкованой поверхности.

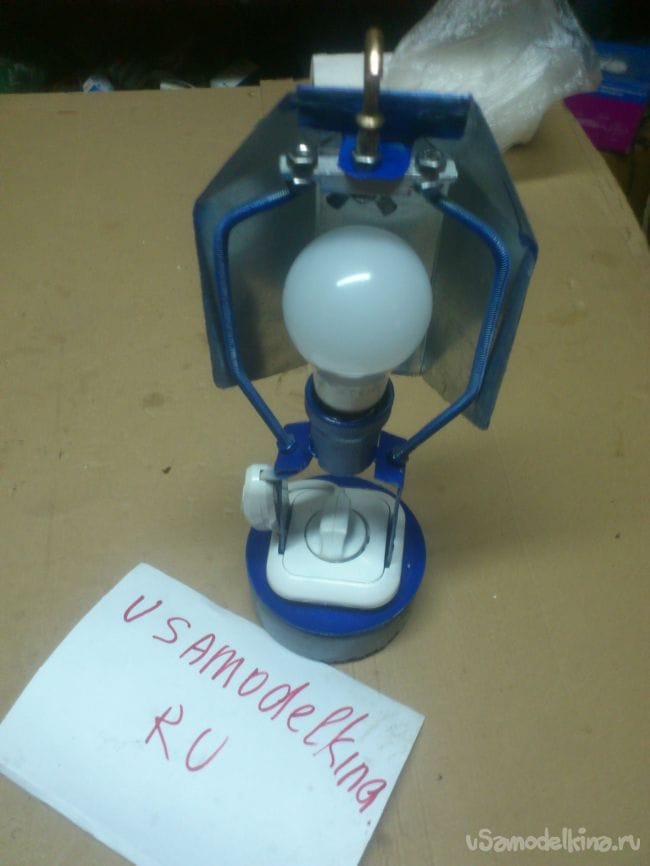

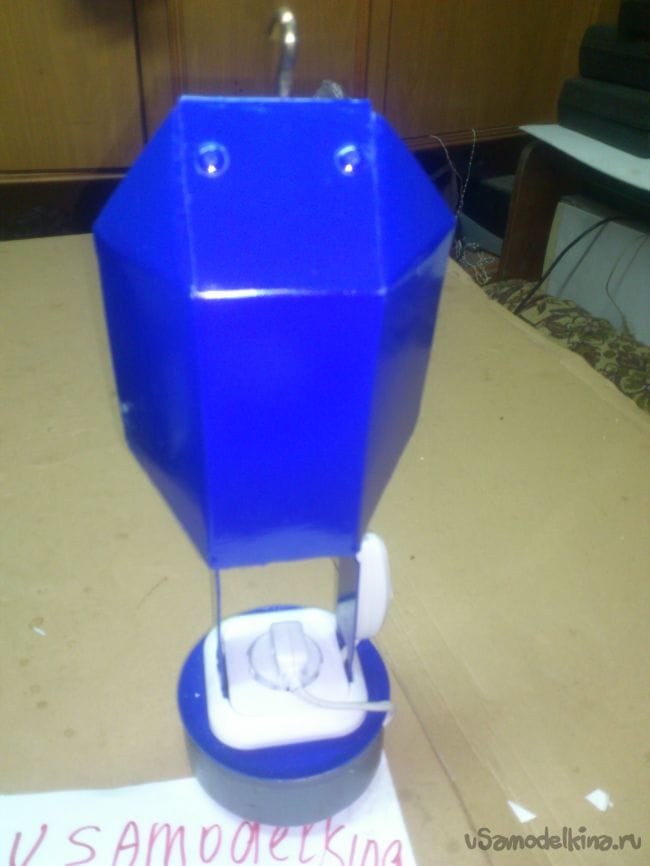

После высыхания собрал:

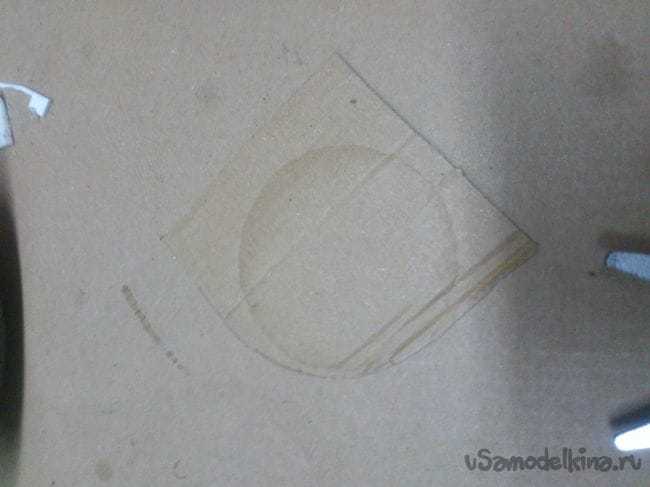

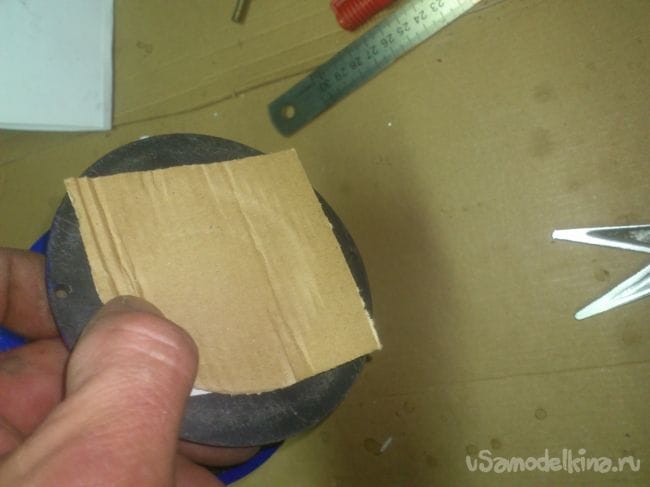

Теперь я занялся "окультуриванием" нижней части. Для начала я прижал к "подошве" кусок гофрокартона, чтобы получить отпечаток-шаблон:

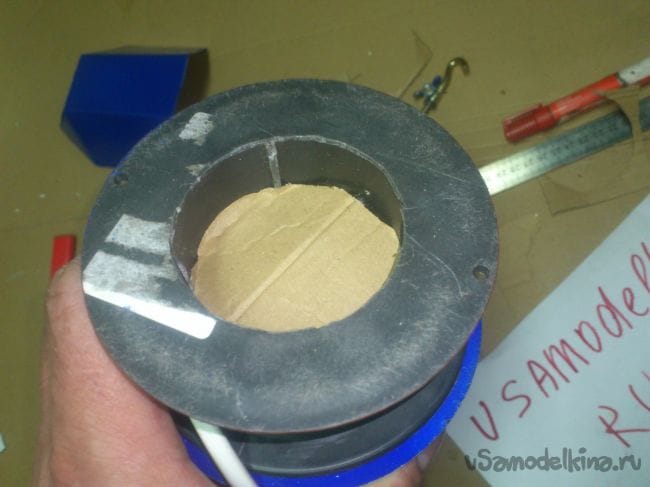

По этому шаблону я вырезал несколько кружков гофрокартона и плотно запихал их внутрь катушки, закрыв ими открытые контакты розетки:

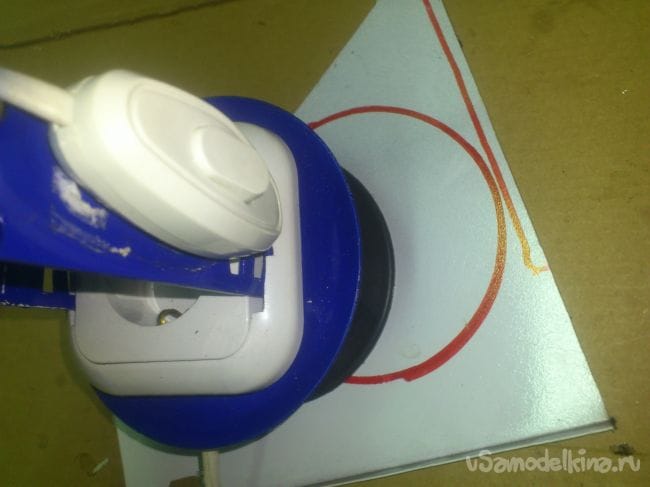

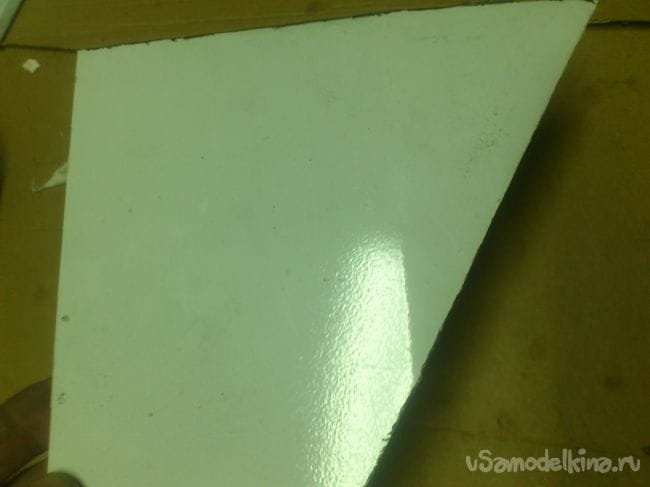

Теперь нужно закрыть дно металлом. Я отыскал обрезок эмалированной жести (видимо, когда-то это была крышка от газовой плиты))) , поставил на него лампу и обрисовал маркером:

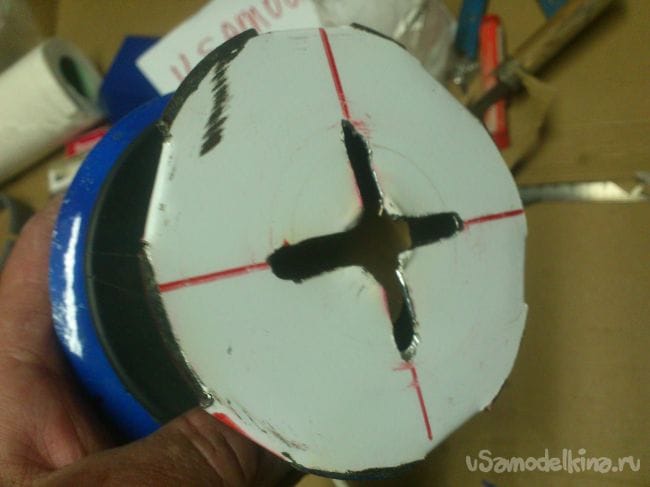

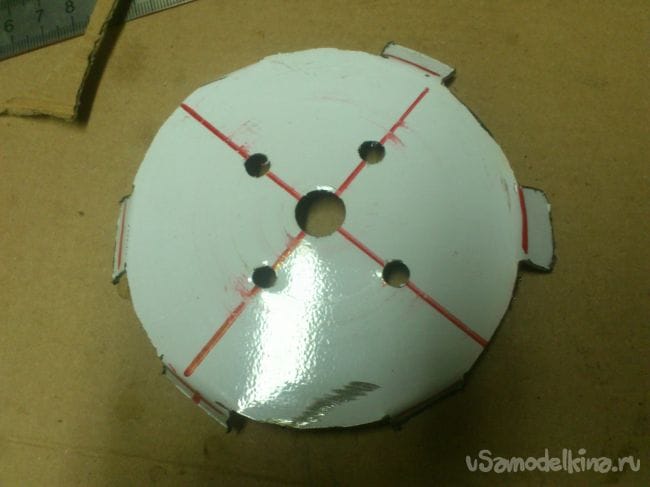

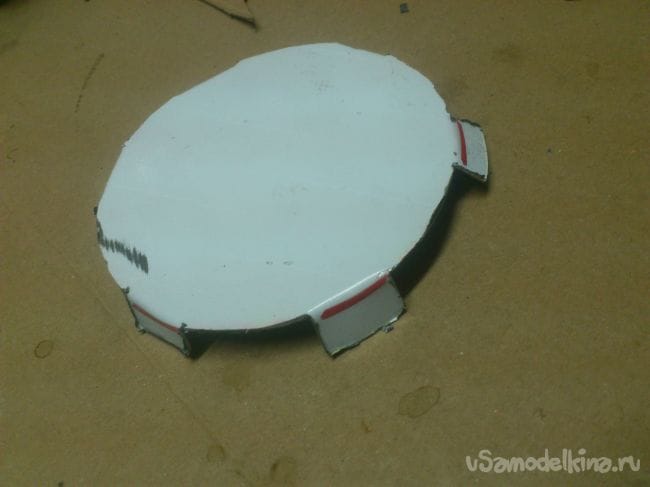

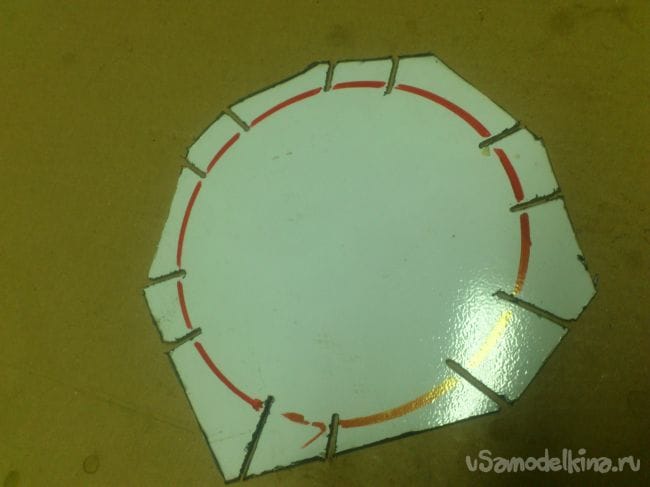

Потом примерно вырезал и разметил и прорезал по наружному периметру шесть "ушек", загнув которые, я позже решил закрепить это закрытие на катушке:


Отогнув "ушки", я обрезал "болгаркой" всё лишнее:


На бортике катушки сделал под них вырезы. Теперь можно будет закрепить металлическую крышку на катушке. Но перед этим я решил сделать в ней дополнительные отверстия, за которые можно будет подвешивать светильник.



(Надо бы было прорезать гравёром. Получилось бы более аккуратно... Но в руках была "болгарка" и я прорезал ею)))). Зато теперь можно в любом положении закрепить светильник на шляпке торчащего из стены гвоздя, или шурупа:

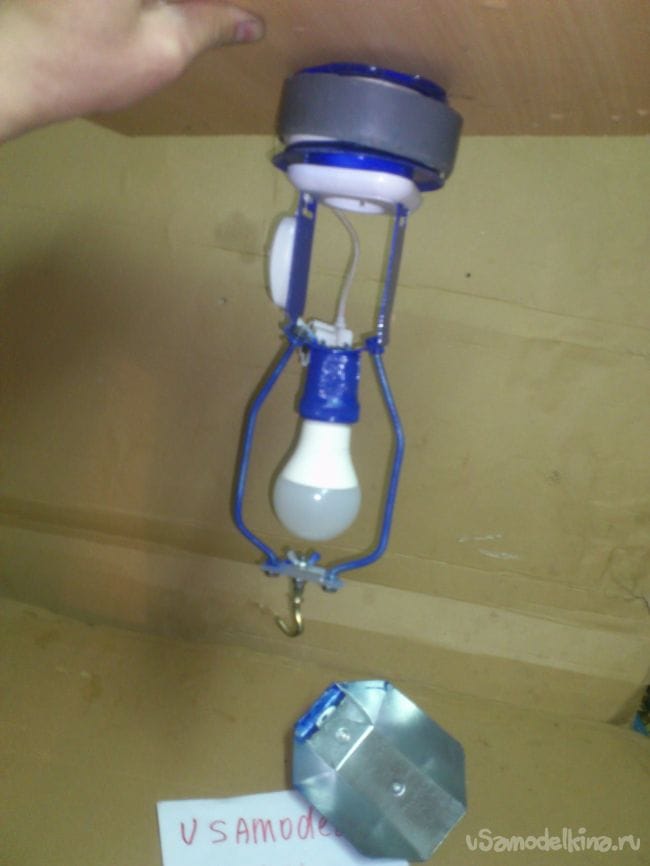

И даже на потолке "головой вниз", если потребуется временно осветить всё помещение:


Забыл сфотографировать... Перед монтажом пластины я приклеил к ней с внутренней стороны четыре неодимовых магнита, добытых из старых винчестеров...Благодаря их закруглённой форме, они очень хорошо поместились в секторах между прорезями... Теперь "подошва" достаточно крепко прилипает к металлическим поверхностям...

(Справедливости ради, признаюсь, что это - не особо нужная опция! Оно только выглядит как "Ух ты! Круто!")))). На деле же, вряд ли рядом с местом работ будет стоять холодильник, к которому можно примагнититься! ))))))

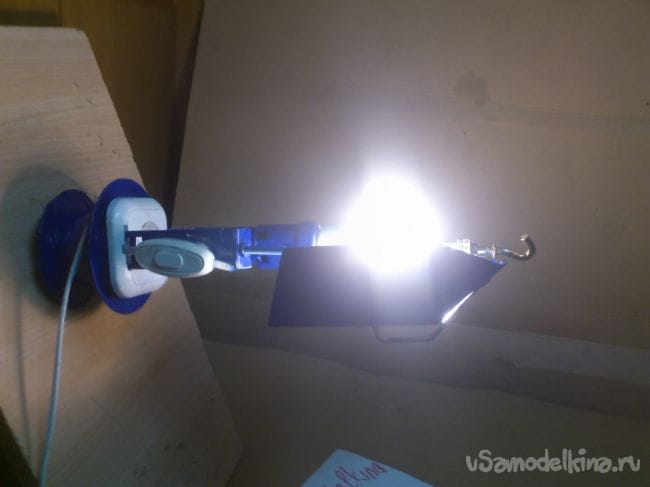

И ещё одно крепление я решил сделать на задней стороне отражателя. Так будет удобно вешать его на стену на подобии бра.. Монтажную пластину я сделал из обрезка профильной трубы. Просто вырезал из стенки и просверлил три отверстия сверлом 5 мм.:

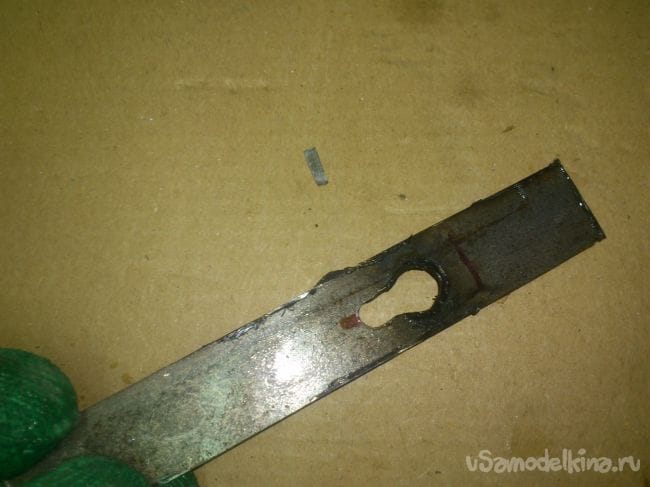

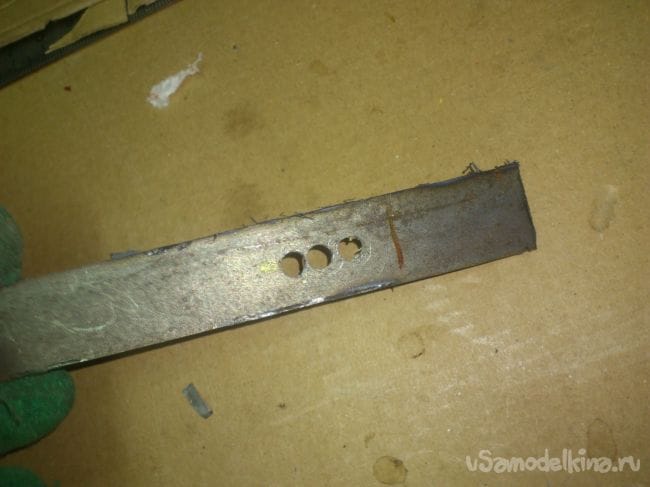

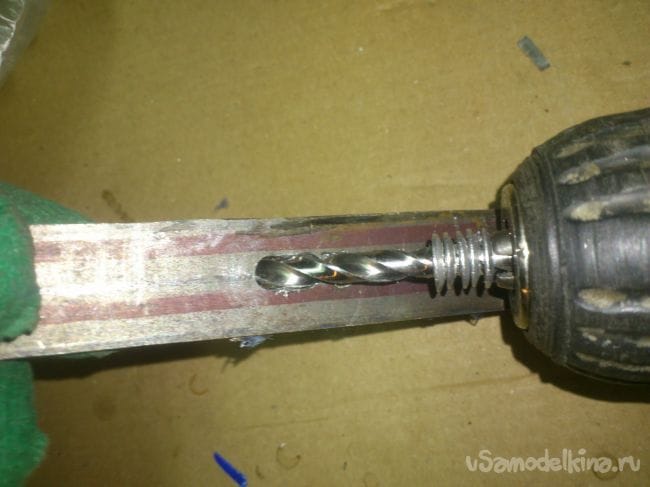

Два из них соединил между собой, аккуратно "расшатывая" сверло:

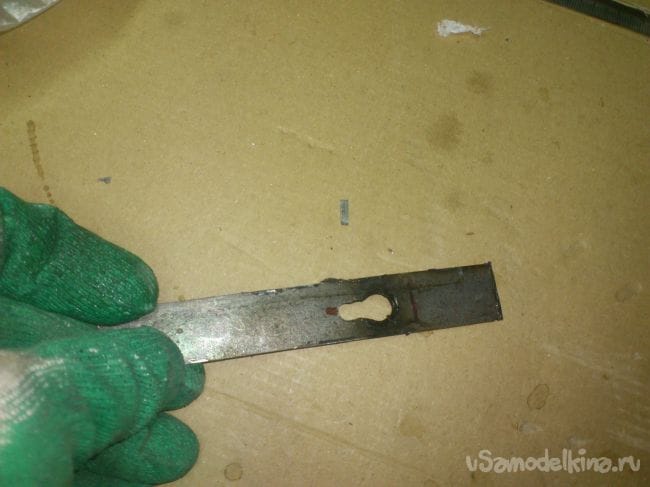

А третье рассверлил до диаметра 10 мм и оно само соединилось:

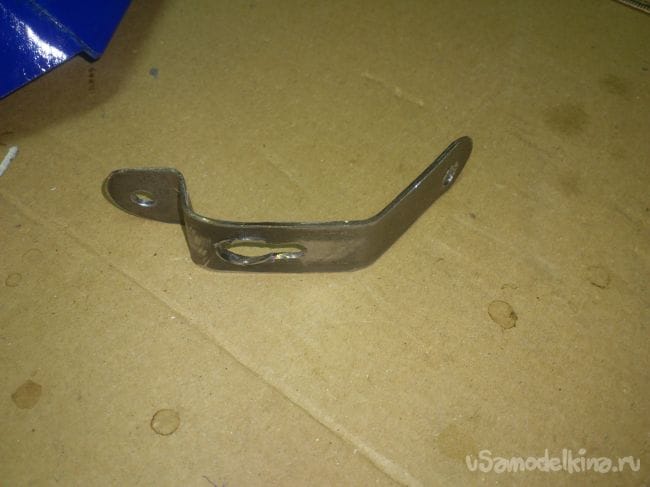

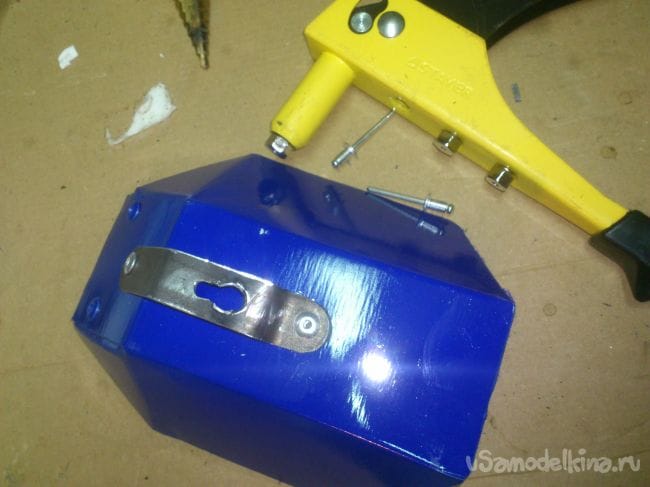

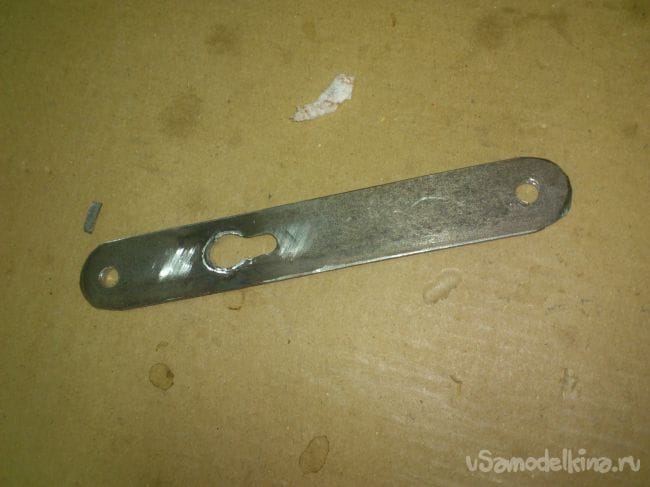

Теперь сверлом 5 мм просверлил по краям отверстия под заклёпки, закруглил края, выгнул соответствующим образом и приклепал вытяжными заклёпками:



После этого докрасил неокрашенные места - задний кронштейн и нижнюю крышку.

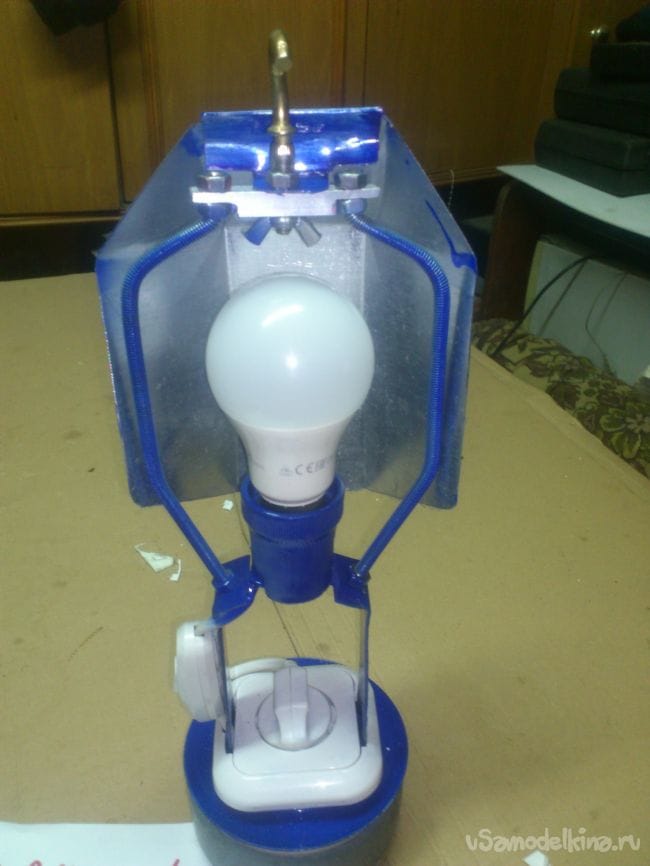

Вот теперь уж точно всё!!!

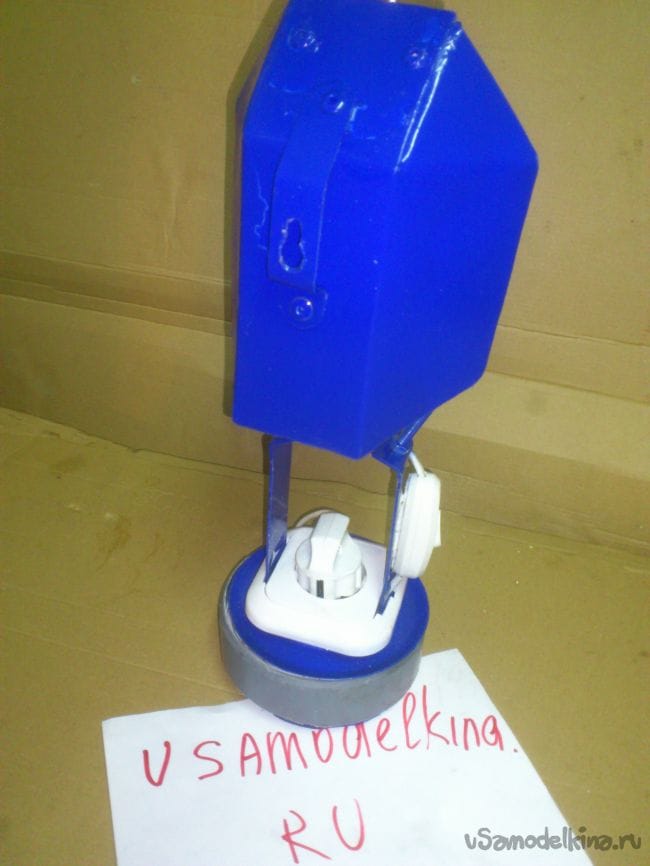

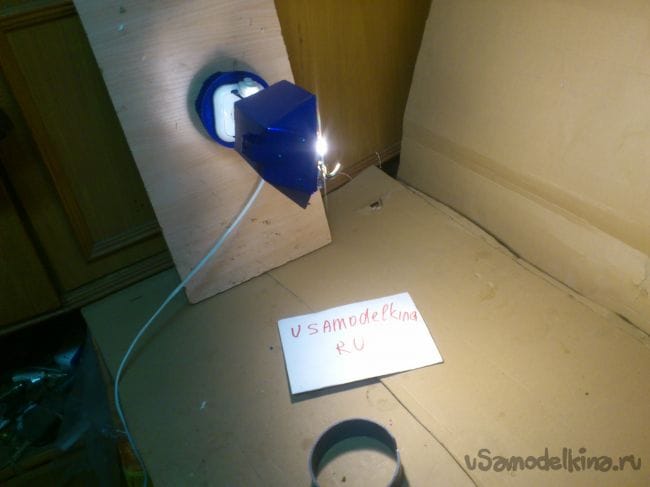

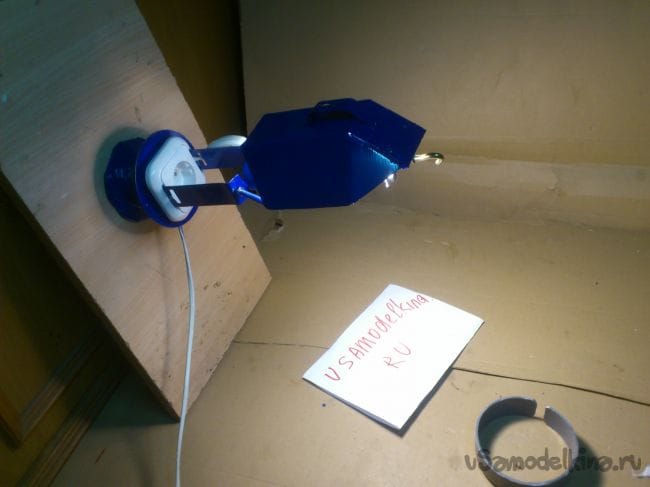

Лампа готова. Она удобна по многим критериям... Её можно ставить, подвешивать под потолок на подобии "летучей мыши, или "вниз головой", временно превращая в "обычную лампочку"... Использовать как с отражателем, так и без (При этом, немаловажно и то, что снимать и устанавливать отражатель легко и быстро).... Подвешивать на стену... как за отражатель, так и за подошву, расположив от себя с любой удобной стороны, или над головой... В ней есть розетка, куда можно включить электроинструмент, чтобы не тянуть дополнительный удлинитель.... При хранении и транспортировке её шнур компактно смотан и не запутывается...

... Вот только переделкой электрики в подвале я займусь в следующие выходные...Сейчас времени нет.... Увлёкся. scratch
