    Приспособление для фиксации крепежных изделий в тисках


    Работая в мастерской, иногда приходится использовать саморезы, шурупы, винты, болты, шпильки, анкеры и другие крепежные изделия, имеющие резьбу. Но не всегда они бывают нужны в своем первоначальном виде, форме, т. к. возникают какие- то новые, нестандартные идеи, решения. И в таких случаях привычные для нас изделия требуется видоизменить, привести к нужному состоянию: подпилить, нарезать резьбу, снять лишний слой металла, подогнать размеры головки болта под определенный гаечный ключ, изменить с помощью ножовки по металлу сорванный крестообразный шлиц на прямой (чтоб саморез или шуруп смогли еще послужить) – вариантов много для переделки. Но чтоб обработать крепежное изделие, сначала надо надежно его закрепить, так, чтоб не повредить резьбу при зажатии в тисках. И именно для этой задачи мной было придумано не столь сложное приспособление. Инструментов и материала понадобилось немного. Вот их скромный перечень.

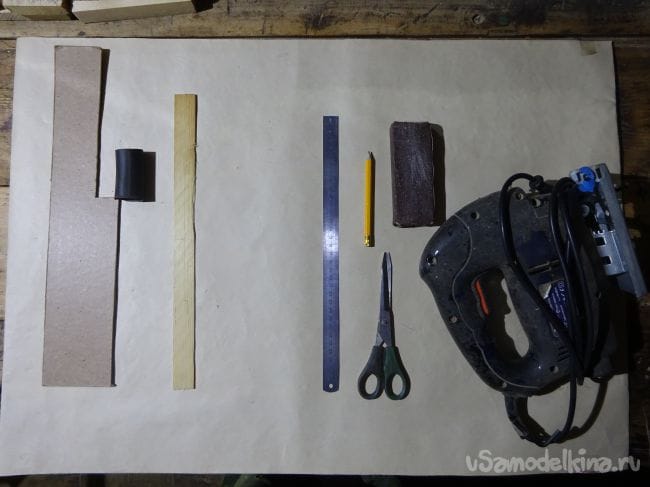

    Инструмент:
    1) Линейка;
    2) Карандаш;
    3) Ножницы;
    4) Наждачная бумага;
    5) Электрический лобзик;

    Материал:
    1) ДВП (древесно - волокнистая плита);
    2) Камера от велосипеда (или другой подобный резиновый материал);
    3) Тонкая рейка толщиной 2 - 3 мм, шириной 20 мм и длиной не менее 40 мм.

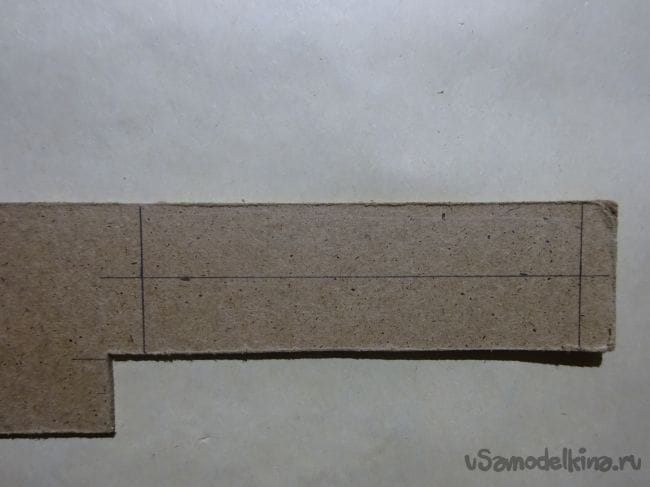

    Шаг 1. Берем небольшой кусок ДВП и с помощью линейки и карандаша обозначаем размеры, чтоб получились две одинаковые части (для моих тисков это: 16 х 2.5 см), расчерчиваем.

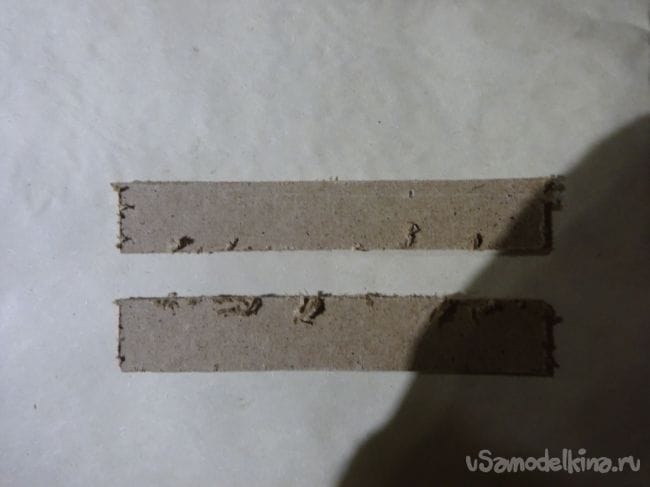

    Шаг 2. Электрическим лобзиком распиливаем по обозначенным линиям.

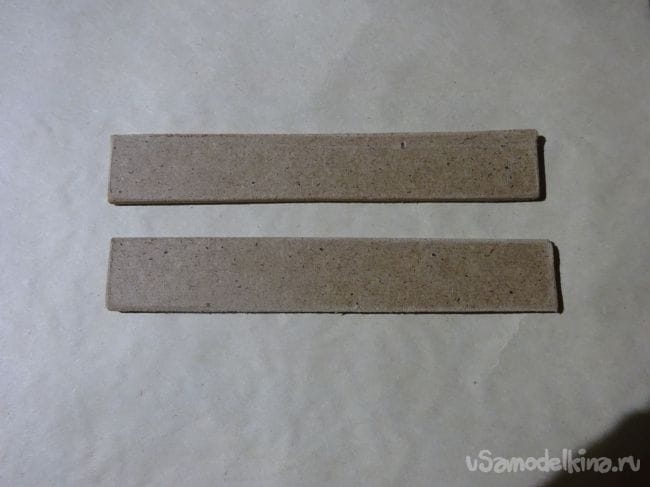

    Шаг 3. Наждачной бумагой обрабатываем неровные места после прохождения лобзиком для придания приличного вида заготовкам.

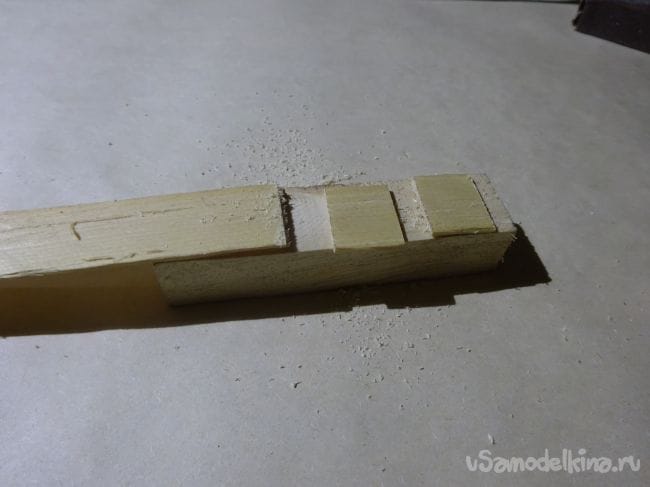

    Шаг 4. Берем подготовленную рейку и пилим ее на две части размером приблизительно 2,5 х 2 см.

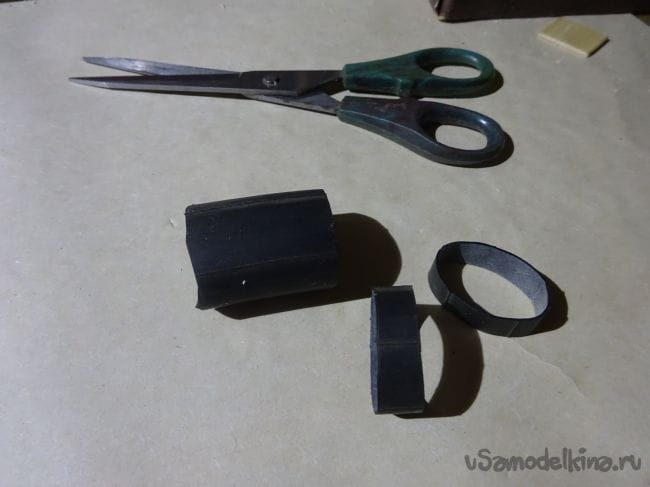

    Шаг 5. С помощью канцелярских ножниц разрезаем велосипедную камеру на два кольца шириной, равной, примерно, одному сантиметру.

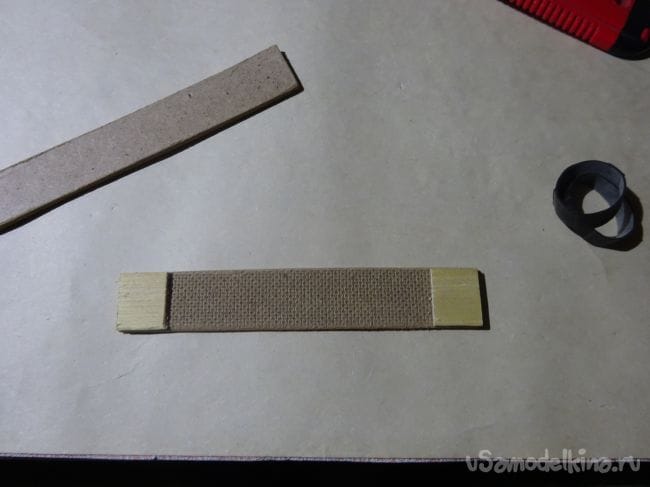

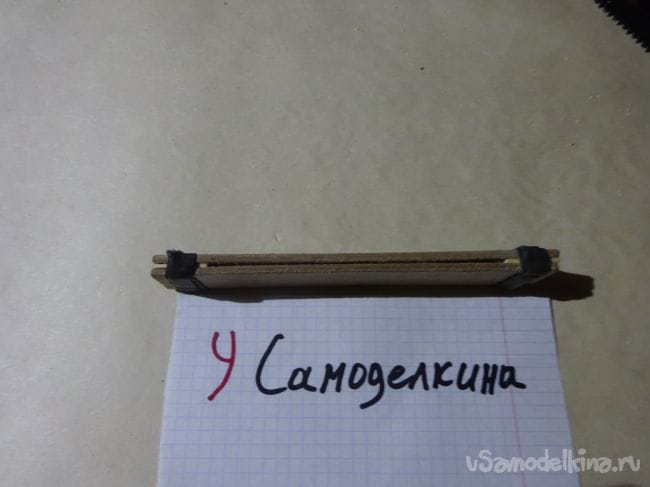

    Шаг 6. Кладем на шероховатую поверхность (чтоб обрабатываемое изделие попадало в отчасти готовое расположение) по краям первой заготовки две деревянные прокладки. Сверху на них - вторую заготовку гладкой стороной наружу, так, чтобы будущие крепежные изделия касались двух шероховатых сторон. Берем два резиновых кольца и обматываем «восьмеркой» концы двух оргалитовых пластин. Наше приспособление готово.

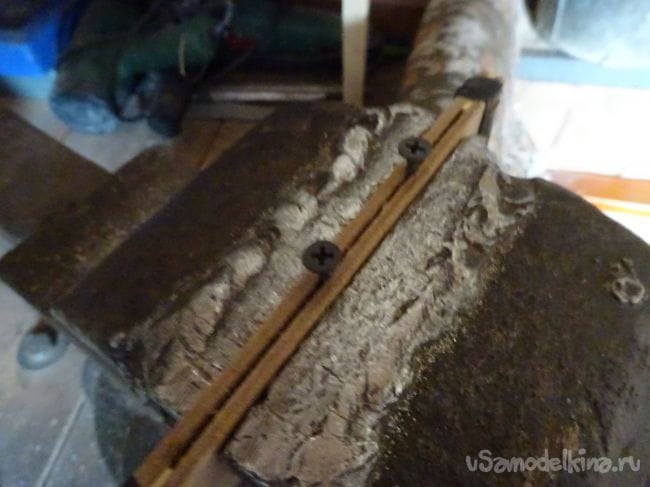

    Шаг 7 (дополнительный). Применяем изготовление по назначению: сначала вставляем в него два самореза, затем само приспособление - в тиски, зажимаем. Дальше можно произвести любое необходимое действие над зажатым изделием: все зафиксировано, резьба пребывает в сохранности.


    Заключение.
    Да, шурупов можно навставлять здесь много и на разную высоту. Как видно, место с деревянными вставками не попадает в область, зажимаемую тисками, что не будет мешать взаимному приближению двух пластин и, следовательно, более надежной посадке крепежных изделий. При частом использовании приспособление будет утрачивать свои функции, поэтому пластины из ДВП, в таком случае, стоит обратить своей внутренней поверхностью наружу или заменить другими. Подойдет ли какой - нибудь еще материал в качестве основы приспособления кроме древесно - волокнистой плиты? Наверное, фанера (но она будет жестче), пластмасса или те же рейки. Вместо резины можно использовать веревку, проволоку. Подумав, желающие найдут и другое применение данному приспособлению.
