Тестер транзисторов и других радиодеталей своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать тестер транзисторов и других радиодеталей своими руками, в сборке которого поможет кит-набор, заказать его можно будет по ссылочке в конце статьи. Данный тестер позволяет проверить такие радиодетали, как транзисторы, конденсаторы, резисторы, а также катушки индуктивности. На его экране выводится вся необходимая информация о подключенном компоненте, а также при подключении транзистора показывается распиновка выводов, что очень удобно.

Перед тем, как прочитать статью, предлагаю посмотреть видео, где подробно показан весь процесс сборки кит-набора и его тестирование на различных радиодеталях.



Для того, чтобы сделать тестер транзисторов и других радиодеталей своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Приспособление для пайки "третья рука"
* Отвертка с крестообразным шлицем
* Мультиметр
* Батарейка "Крона"

Шаг первый.

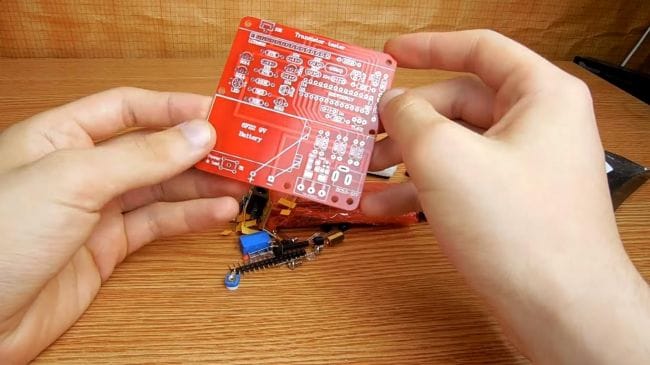

В комплекте к кит-набору идет большая двухсторонняя печатная плата с металлизированными отверстиями, ее качество достаточно хорошее.

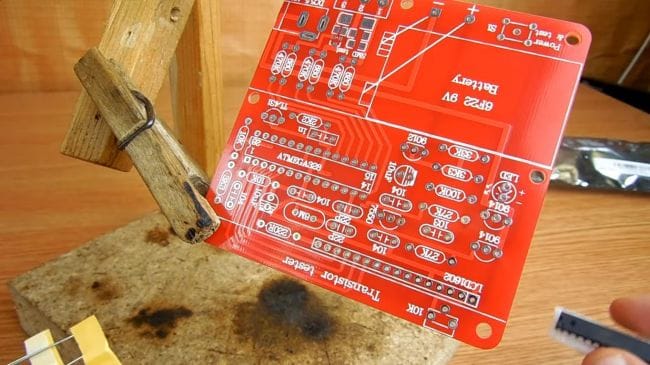

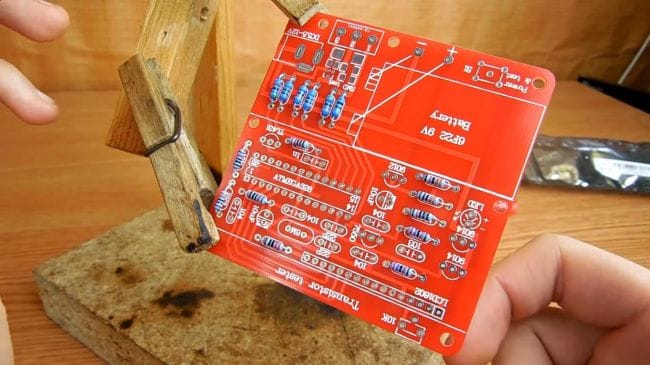

Первым делом устанавливаем плату в приспособление для пайки "третья рука" и

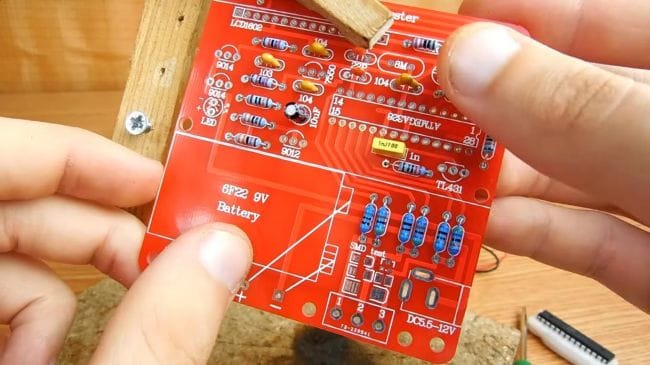

начинаем расставлять компоненты на свои места, инструкции к кит-набору не было, но на плате все хорошо подписано.

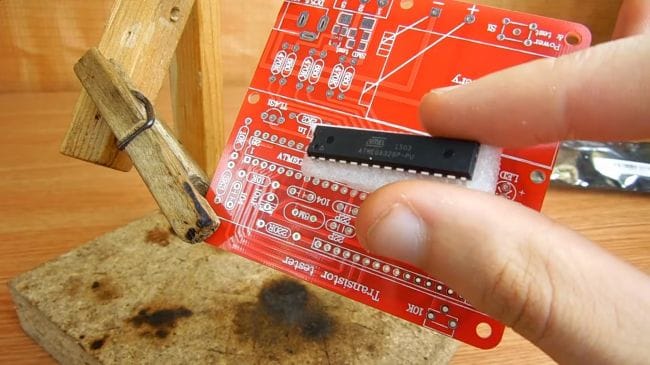

В качестве главной микросхемы служит ATmega328P, которая уже заранее запрограммирована под этот тестер, но ее установим попозже.

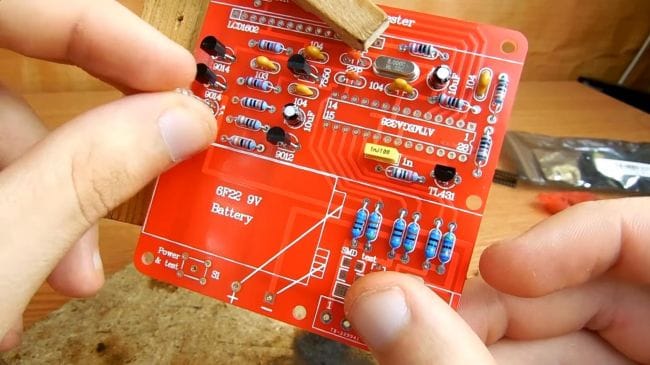

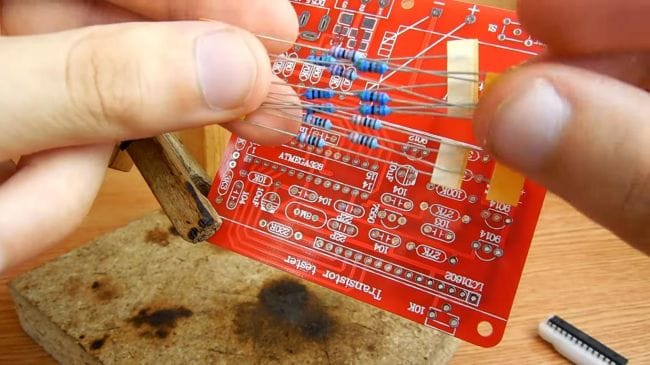

Сначала вставляем резисторы, одинаковые номиналы скреплены бумажкой.

Определяем сопротивление резисторов при помощи мультиметра или цветовой маркировки с таблицей, затем устанавливаем на плату согласно номиналам, указанным на плате. С обратной стороны платы подгибаем выводы, чтобы при пайке радиодетали не выпали.

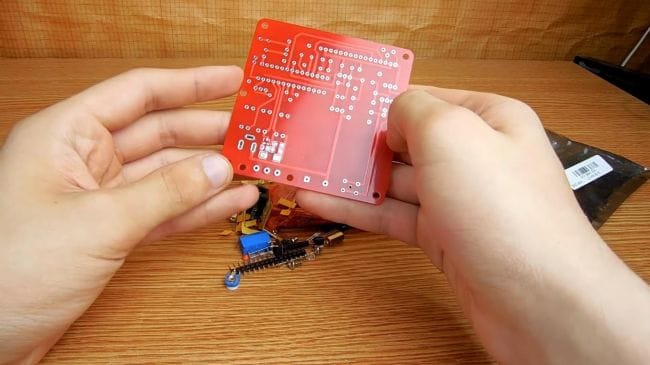

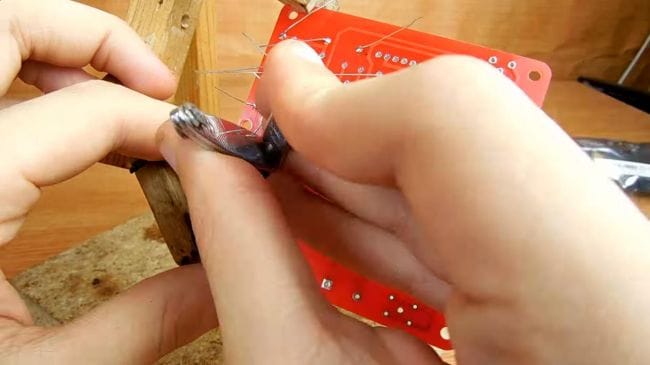

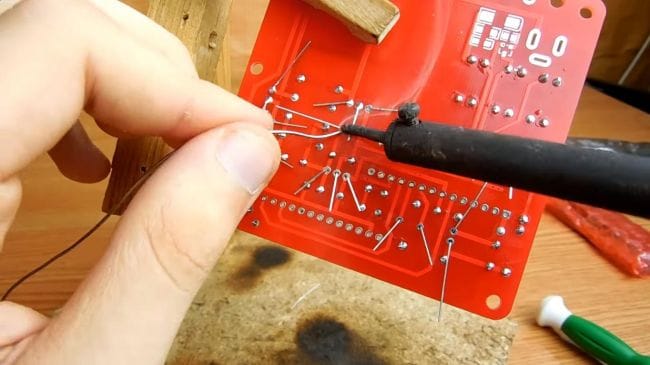

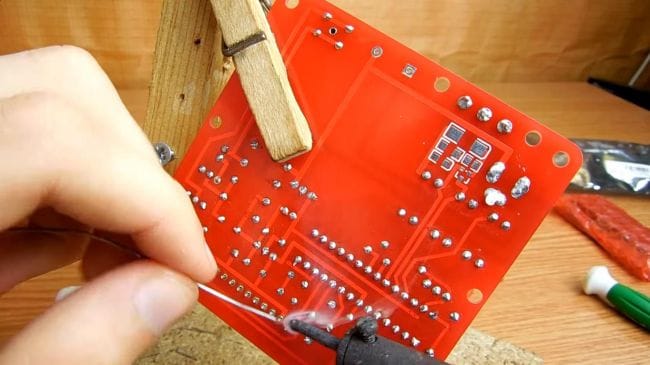

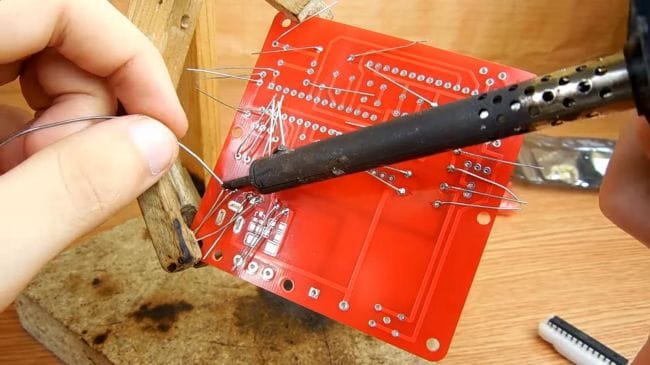

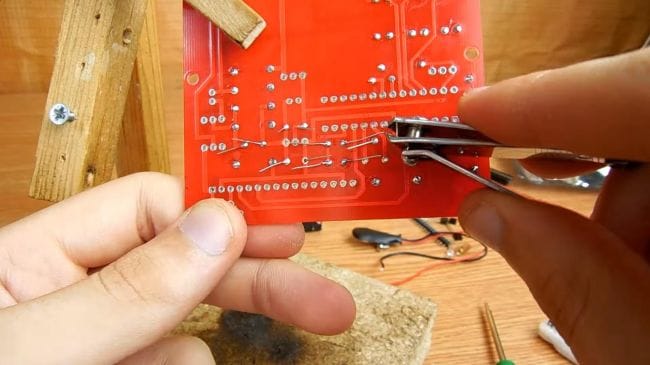

После это разворачиваем плату другой стороной и припаиваем резисторы, для лучшей пайки наносим немного флюса, остатки выводов удаляем бокорезами или кусачками. При удалении выводов будьте осторожны, так как вместе с этим можно оторвать дорожку от платы.


Шаг второй.

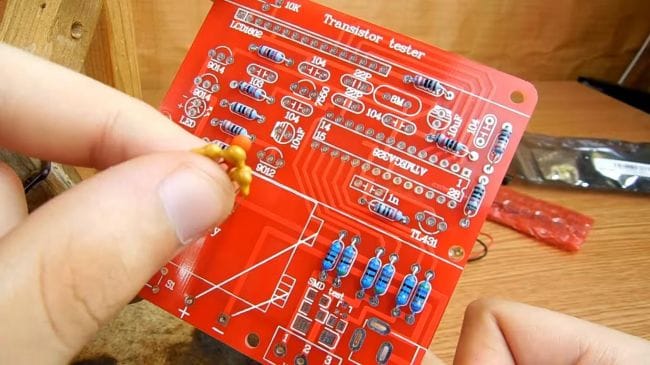

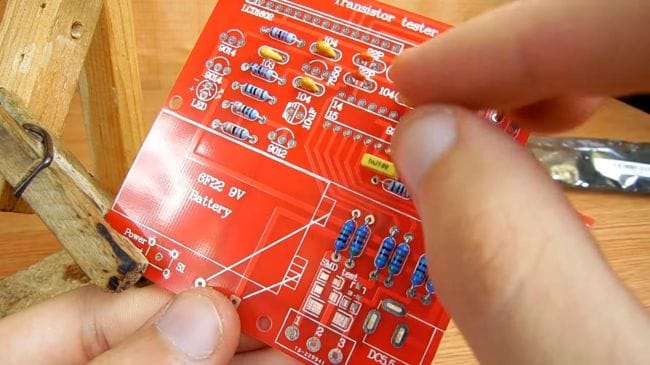

Далее вставляем неполярные керамические конденсаторы, на корпусе они промаркированы цифрой, как и на плате, например, 104.

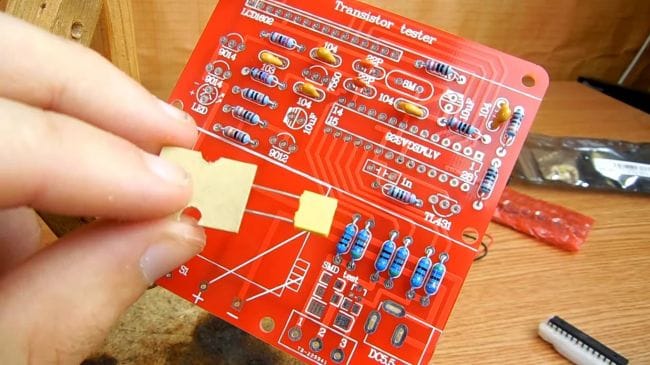

Также в комплекте есть один пленочный конденсатор прямоугольной формы, на плате маркировка под него такой же формы с надписью номинала 1n.

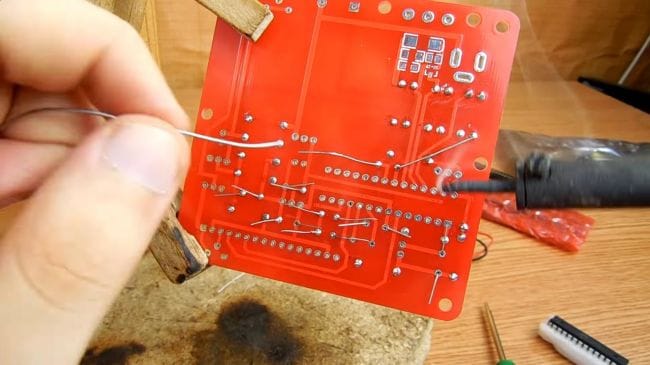

Припаиваем выводы с обратной стороны и удаляем лишние части ножек бокорезами.


Шаг третий.
В комплекте идут два электролитических полярных конденсатора одинакового номинала, устанавливаем их на плату, ориентируясь по длине выводов, длиная ножка это плюс, короткая - минус, на плате плюс и минус промаркированы, также минус закрашен полукругом.


Далее вставляем кварц, на плате он указан маркировкой 8М.

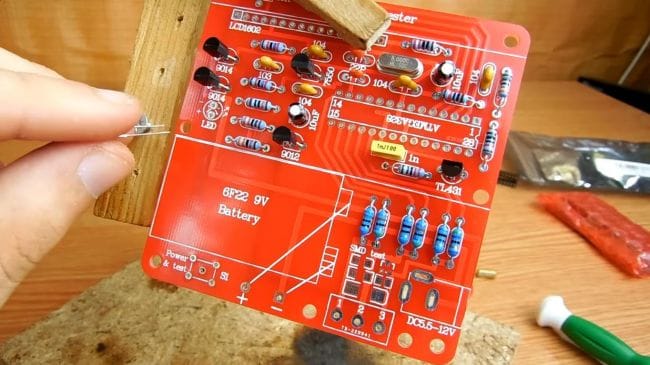

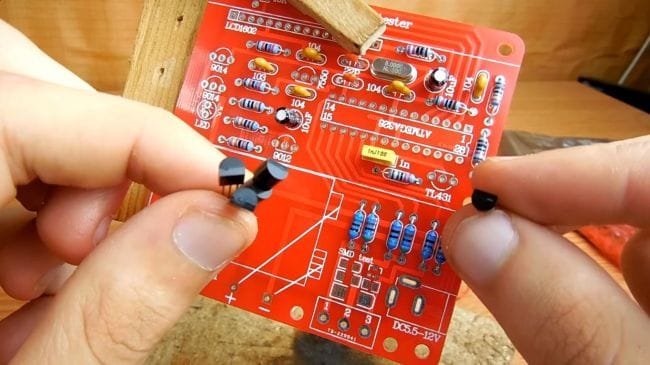

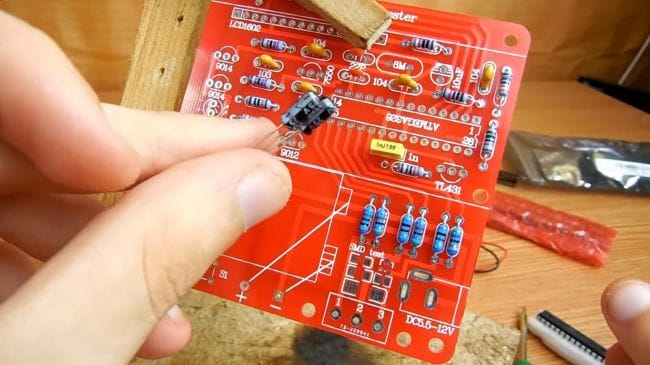

Затем устанавливаем 4 транзистора и стабилитрон, их располагаем согласно названию и маркировке на плате в виде полукруглого корпуса.


Для индикации работы тестера предусмотрен один светодиод. Вставляем его в отверстия, ориентируясь по длине ножек, длиная это плюс, короткая - минус, на плате полярность подписана.

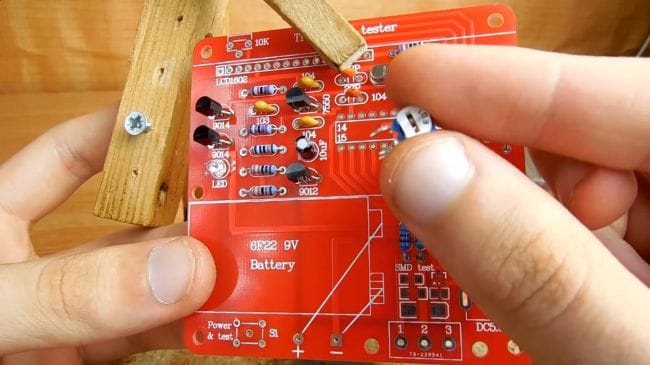

Для настройки правильной работы экрана на плату устанавливаем переменный резистор, он имеет три вывода, поставить его неправильно не получится из-за их расположения.

Затем припаиваем компоненты и как обычно, удаляем остатки выводов.

Шаг четвертый.

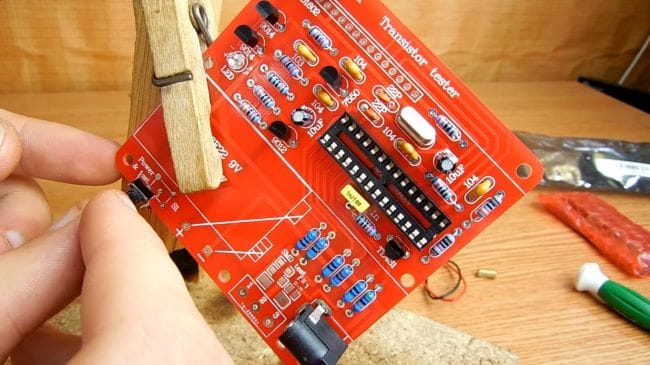

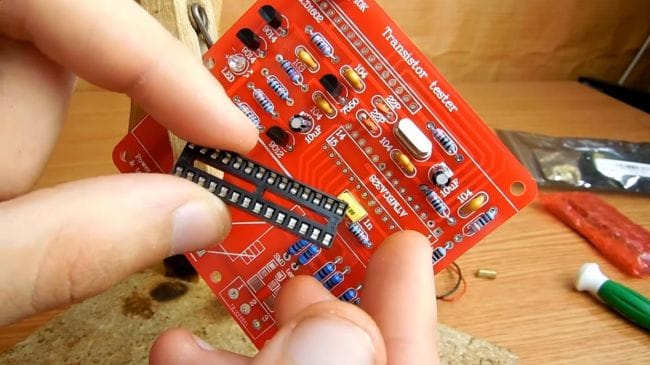

Для установки микросхемы на плату предусмотрено специально гнездо. Устанавливаем его на плату, ориентируясь по ключу на корпусе и на самой плате в виде выемки.


Затем вставляем кнопку включения и теста.

Припаиваем выводы деталей.

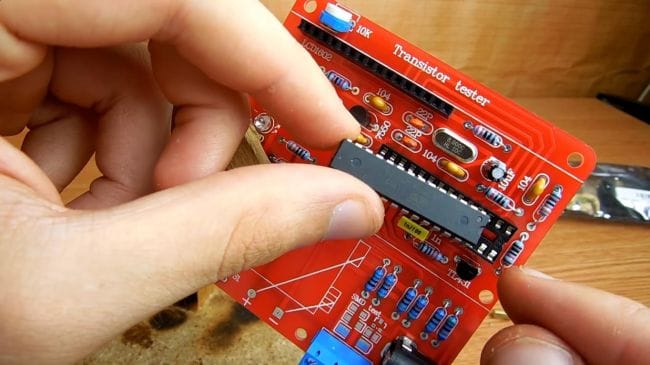

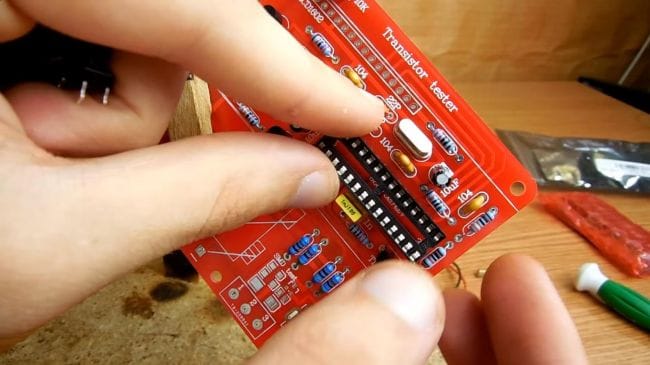

Далее вставляем микросхему в гнездо, ориентируясь по ключу в виде полукруга.

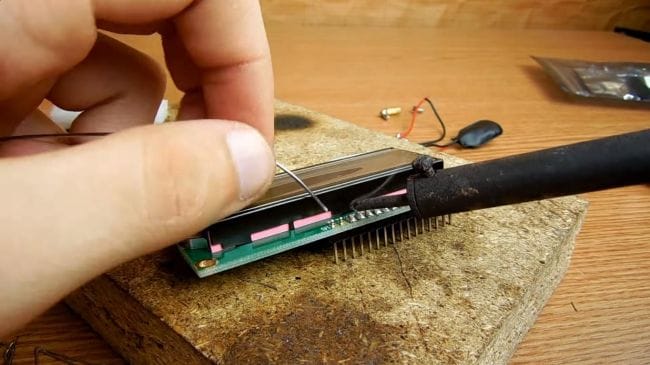

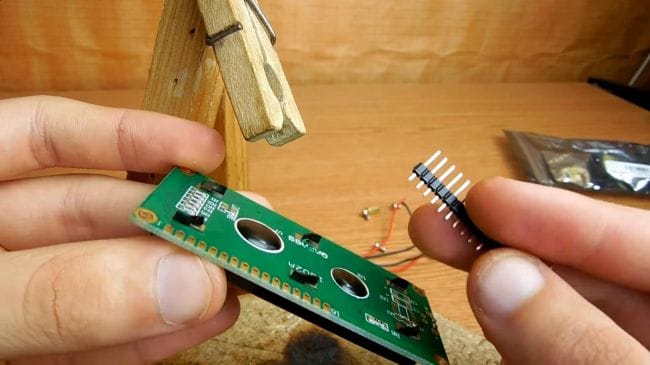

После это в отверстия на плате дисплея вставляем контакты для подключения и припаиваем их с лицевой стороны.

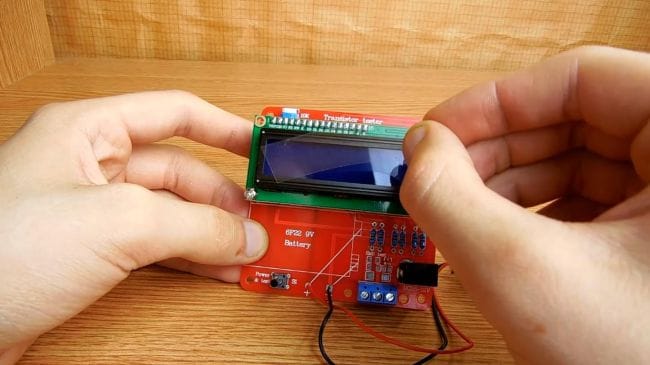

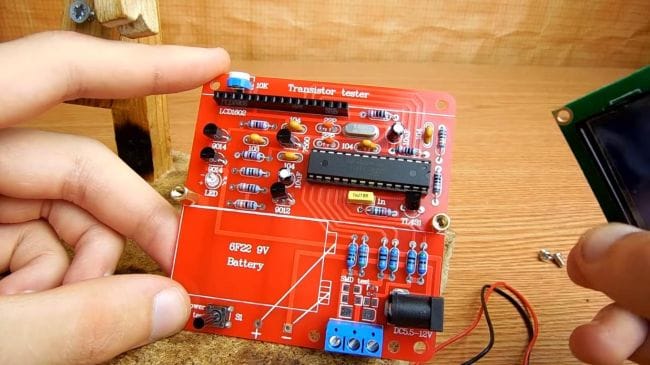

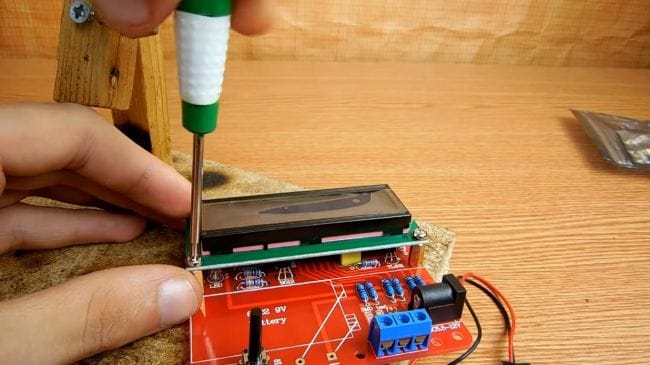

Также к основной плате припаиваем штекер для подключения питания от кроны. Перед установкой дисплея вкручиваем втулки с резьбой, которые будут выполнять функцию опоры, для этого понадобится крестовая отвертка, после можно подключать дисплей и прикручивать его винтами к втулкам.

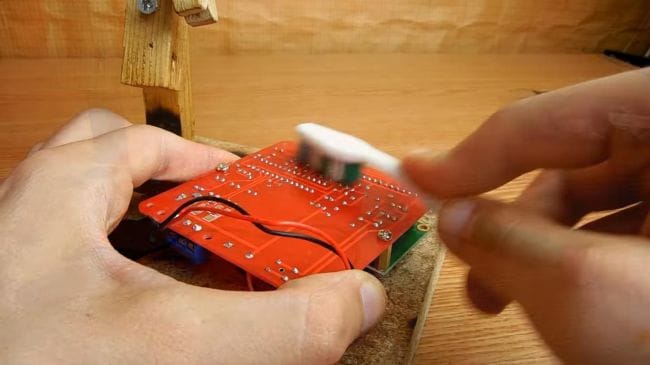

Отмываем плату от остатков флюса при помощи щетки и растворителя, также хорошо подойдет бензин "калоша".

Шаг пятый.
Тестер полностью готов, подключаем к нему батарейку "крона" и снимаем защитную пленочку с экрана.

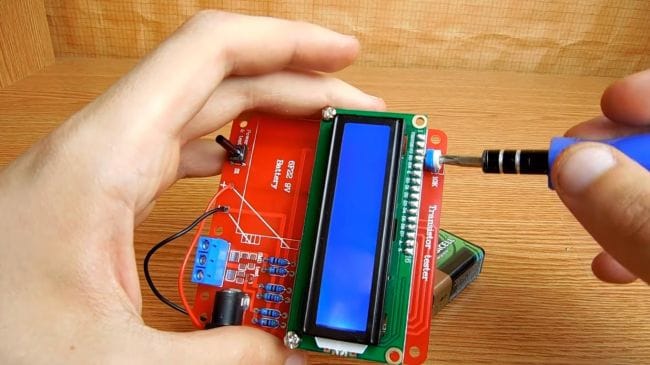

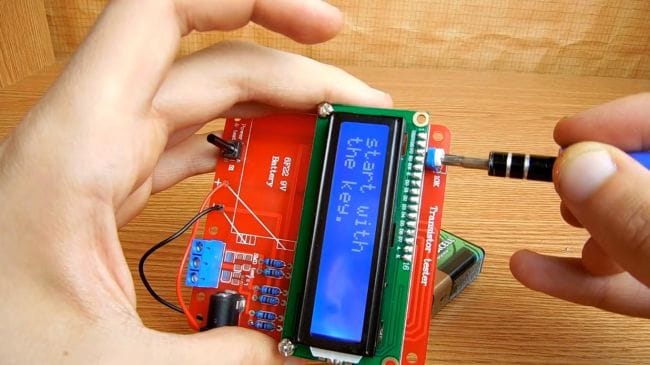

Для правильного отображения информации на экране отверткой покручиваем резистор в то положение, когда будет отчетливо виден текст.


А теперь можно проверить тестер на различных радиодеталях. Начнем с транзистора, подключаем его выводы к колодкам тестера и через некоторое время, которое уходит на замер всех данных, на дисплее видим всю подробную информацию о компоненте, также видно распиновку выводов.

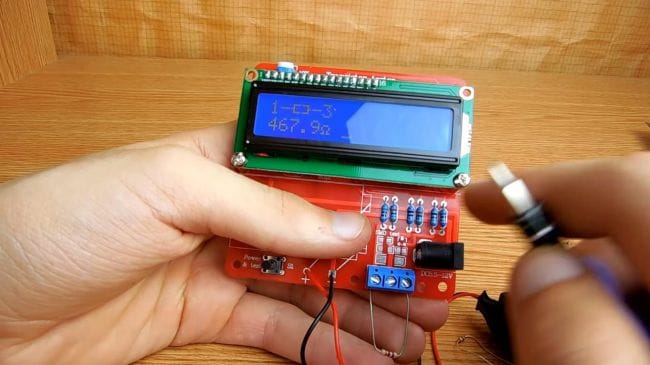

При подключении конденсатора выводится информация о емкости, тем самым можно судить о его состоянии. Также при помощи этого тестера можно узнать сопротивление резистора, что очень удобно в сборке других кит-наборов.

Данный тестер транзисторов и других радиодеталей будет полезен как начинающим, так и тем, кто давно дружит с радиоэлектроникой.
На этом у меня все, всем спасибо за внимание и творческих успехов.
