Охладитель испарительного типа своими руками или попытка сделать кондиционер!

Здравствуйте, уважаемые посетители сайта "в гостях у Самоделкина"!

Сегодня я хочу рассказать о моей попытке сделать ... кондиционер!
Конечно же, полноценным кондиционером моё изделия назвать нельзя! Скорей - это испарительный охладитель воздуха.


Создать кондиционер в кустарных условиях вряд-ли возможно. Но опять настало лето, а вместе с ним - и жара! В моей мастерской тоже стало жарко. Вентилятор даёт мало эффекта - только на близком расстоянии от него есть эффект прохлады. Чуть дальше же - всего-лишь поток тёплого воздуха! И в мои "мозги самодельщика" запала "идея-фикс" - попытаться сделать какое-то охлаждающее устройство!

Идею с охладителями, использующими холодную воду, или лёд, я сразу отбросил - их "зарядка" потребует слишком много работы и времени, а рабочий цикл между обслуживаниями слишком короток!

Поэкспериментировав с элементами Пельтье, я тоже отбросил эту затею. Уж больно мал у них КПД (если использовать их в качестве охладителя). Львиная доля энергии преобразовывается в тепло!!! И только какая-то малая часть - в холод! То есть, греют они в несколько раз сильнее, чем охлаждают! В условиях небольшой комнаты пришлось бы прилагать какие-то усилия для отвода горячего воздуха наружу! (Делать какой-то термоизолированный канал, ставить дополнительные вентиляторы.... Не стоит оно того, учитывая малую мощность получившегося на выходе устройства.... Да и питание их - задача ещё та!))) Ведь, потребляют они нешуточные токи при малых напряжениях, а это значит, нужен мощный блок питания (дополнительный источник тепла, кстати))))).

Осталось одно - попробовать собрать охладитель испарительного типа, действие которого основано на интенсивном испарении жидкости. Всем известно, что при испарении (переходе вещества из одного агрегатного состояния в другое) этим веществом поглощается энергия! Именно поэтому мы чувствуем холодок, если нам на кожу дует ветер - ведь ветром уносятся частицы влаги, выделяемой нашими потовыми железами. Наш пот для этого и предусмотрен - испаряясь, он охлаждает поверхность кожи.

Я воочию наблюдал этот эффект, охлаждая напитки при "выездах на природу". Достаточно на жаре уложить бутылки на землю, накрыть мокрой тряпкой и не давать ей высохнуть полностью - постоянно её смачивать. Через какое-то время бутылки станут значительно холоднее, чем окружающий воздух!!! И чем та вода, которой смачивали тряпку!!

Т.е., это РАБОТАЕТ!!! dance3

"Погуглив" на эту тему, я узнал, что кондиционеры, работающие на этом принципе выпускаются даже серийно и достаточно широко используются в странах с сухим климатом! В нашей-же местности их интенсивно использовать не получится, ввиду высокой относительной влажности воздуха! Ведь для интенсивного испарения воздух должен быть сухим! А если он уже содержит большое количество водяных паров, испарение будет слабым...

Но, всё-же БУДЕТ, подумал я! ))). Ведь, относительная влажность воздуха у нас не 100%! Влажные вещи, развешенные в тени, всё-же сохнут! (А, например, на Анталийском побережье Средиземного моря я столкнулся с тем, что вывешенная после стирки в тени майка к утру оставалась такой-же влажной даже при температуре воздуха +35 градусов !!!! Испарения попросту нет!! Горячий воздух уже впитал в себя из моря столько влаги, сколько способен удерживать!!! И что-то высушить там можно только на прямых солнечных лучах и ветерке!)

....Ну что же!! Раз я не уверен в результате, значит и делать нужно опытный образец из того, что "валяется" !!)))). Чтобы не жалко потом было...

И решил я сделать мой кондиционер из следующего:

1. Пластиковая канистра ёмкостью 30 литров.
2. Форточный вентилятор времён СССР.
3. Обрезки пластикового короба для электрической проводки.
4. Обрезки поролона.
5. Старые вентиляционные решётки.
6. Старое зарядное устройство от "Нокии".
7. Погружной насосик для аквариума (пришлось купить!))))
8. Капельница (Система для внутривенных инъекций. Тоже купить пришлось)))
9. Губчатые салфетки.
10. Коробка для наружной электропроводки.

В первую очередь, нужен вентилятор, который будет обеспечивать поток воздуха и способствовать испарению. У меня с Советских времён валяется старый форточный вентилятор, которые тогда вставляли в кухонные форточки строители. Жильцы их, как правило, вынимали и они валялись ненужными.))) Вот и у меня был такой. Валялся за ненадобностью - и выбросить рука не поднимается, и использовать....тоже рука не поднимается!)))) Так что, я даже обрадовался - хоть какую-то пользу из него извлеку!

С выбором корпуса я даже сильно не заморачивался!))) В него должна будет наливаться вода, к тому-же, его размеры должны прозволить разместить в нём вентилятор. А значит - это будет большая канистра, которых "есть у меня" )))).

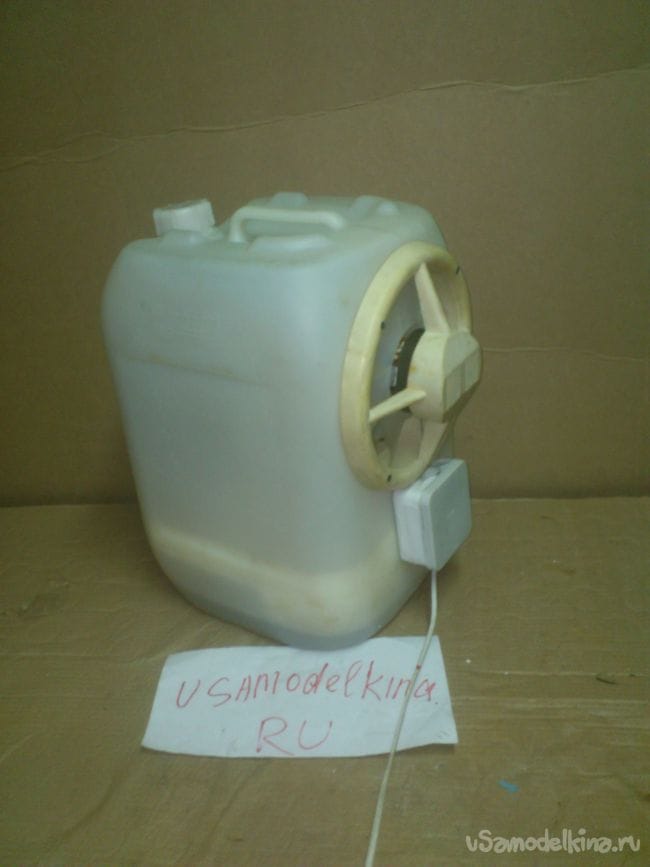

Начал я с того, что вырезал в боковой стенке канистры круглое отверстие и поместил туда вентилятор:

(Вырезанный отсюда пластиковый кружок послужил днищем в другой моей самоделке - "Термосе для двухлитровых бутылок" )))))

Изначально, в "сырой версии" я решил, что вентилятор будет всасывать воздух из канистры. Видимо, сработал тот момент, что тогда вентилятор останется с крышкой, и в транспортном положении его можно будет закрывать. (....э-э-э... а зачем???))))). Но, подумав, я всё-же, решил, что вентилятор должен нагнетать воздух внутрь корпуса - ведь ему самому совсем не будет полезным омываться влажным, мокрым воздухом, в ещё, возможно, и с брызгами воды. Поэтому крышку с него я снял, и установил его наоборот, мотором наружу:

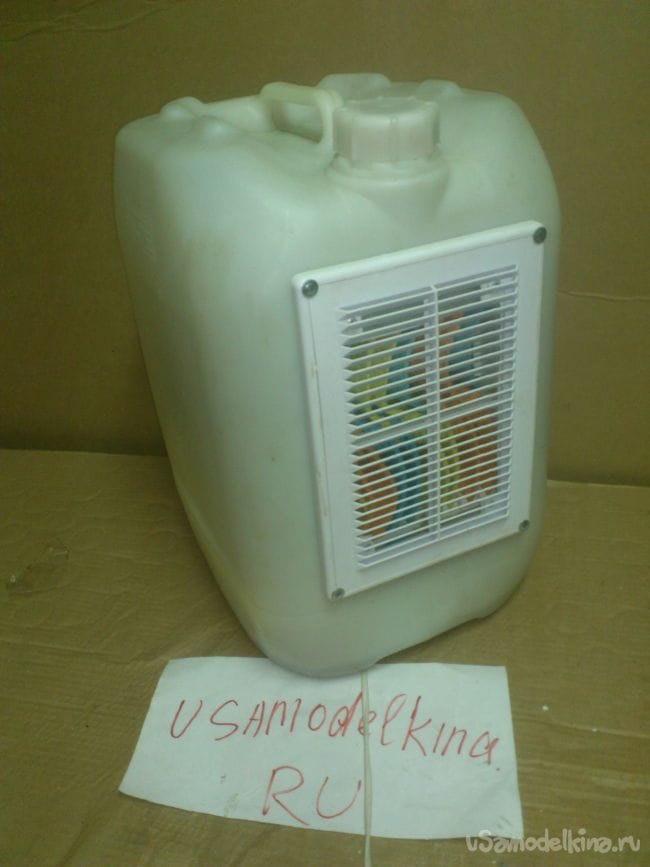

Выброс увлажнённого (надеюсь, и охлаждённого))) воздуха будет с обратной стороны корпуса. Изначально я думал просто насверлить в стенках канистры отверстий, но, подумав, решил не делать так. Ведь внутрь должен быть доступ для обслуживания! В условиях высокой влажности и осевшей пыли там будет скапливаться грязь и плесень.... Поэтому нужно сделать некую "дверьку", и сменную испарительную "кассету" ...

Порывшись в своих "запасах нужного мусора", я нашёл несколько старых вентиляционных решёток:

Не представляя пока в деталях устройство испарительной части, я всё-же решил, что решёточка эта будет установлена в любом случае. Хотя-бы потому, что обеспечит защиту от возможных брызг воды. Поэтому я вырезал в противоположенной боковой стенке канистры квадратное отверстие под размеры этой решётки:


И только тут понял, что я сделал бы это обязательно в любом случае! Ведь вентилятор я пока просто вложил в "посадочное", а, чтобы его закрепить, нужен доступ изнутри с отвёрткой и шурупами!)))

Переходим к изготовлению испарительной кассеты. (Как-то само собой у меня за ней закрепилось это название.))) Изначально я задумал сделать её из поролона. Благо, целый большой мешок его обрезков я когда-то подобрал на мебельном предприятии, чтобы использовать как мочалки в хознуждах. Обрезки были различных размеров, но все большой толщины:


Подумав, я решил, что поролон всё-же не сможет тянуть влагу капиллярно в нужных мне количествах, а потому нужен некий насос, подающий воду наверх. Была мысль что-то намудрить самодельное...(и уже даже придумал кое-что)... Но, обратившись к услугам "друзей из Поднебесной" я увидел у них готовое решения за копейки... Насос был куплен, благо, спешки не было - погода сменилась и весь оставшийся июнь шли промозглые дожди.))))

А пока я экспериментировал с испарительной кассетой. Выяснилось (да и предполагалось)))), что продуть воздух через поролон (а, тем более, мокрый) просто не реально. Я решил насверлить в нём отверстий. Именно насверлить, потому что, если их прожечь, к примеру, паяльником, то края получатся оплавленными! А мне там нужны "открытые поры".

"Сверло по поролону" я сделал из вот такого жестяного цилиндра (не знаю, от чего он был. Скорей всего - корпус контрольной лампы каких-то древних приборов), который валялся в "металлоломе":


Один его край я заточил:


Осталось придумать, как закрепить его на дрель...

Решение нашлось легко. Я обратил внимание, что внутрь можно плотно забить черенок от лопаты. (У меня всегда есть в наличии много разнообразных черенков от садового инструмента. Это очень хорошее "сырьё" для изготовления различных рукояток к напильникам и прочим стамескам и отвёрткам))))


Обрезок черенка был забит внутрь, в нём просверлено осевое отверстие, а в него вставлен обрезок шпильки М10 и зажат гайками с обоих сторон. Получился довольно крепкий хвостовик:







Зажав его в дрель, я легко насверлил отверстий в поролоне:




Теперь корпус... Его я решил изготовить из обрезков пластикового короба для электрокабелей больших размеров:




Склепав получившуюся коробку вытяжными заклёпками, я обрезал боковые стенки короба до минимума и приклепал теми-же заклёпками с одной стороны основание вентиляционной решётки:



В получившуюся кассету я вставил мой дырявый поролон, и поэкспериментировал, направив сквозь него струю воздуха из вентилятора, и поливая сверху водой. "Вылезла" ещё одна проблема - как выяснилось, поролон не в состоянии достаточно сильно удерживать капли воды. И на выходе поток воздуха выносит просто таки огромное количество брызг. Мне же нужны не брызги, а испарение! На ум пришло использовать в месте контакта с воздушным потоком гигроскопичную губку с более плотной структурой. Для этого были куплены вот такие губчатые салфетки, порезаны, свёрнуты в трубочку и вставлены в отверстия в поролоне.:




Эксперименты показали, что это - то, что нужно!!! Они полностью пропитываются влагой, но не позволяют каплям срываться с их поверхности, потому что "лишняя вода" просто уходит вниз по поролону, обтекая трубочки с боков.

Так как салфеток было куплено несколько упаковок, возникла мысль сделать из них кассету другого типа. Для этого я изготовил ещё один такой-же корпус. Потом распилил одну из решёточек наполовину и вклеил горячим клеем (а куда ж без него!)))) в верхней и нижней части. Так как получившиеся половинки были слишком длинными и их пришлось обрезать, то из обрезков я склеил ещё одну такую планку и поместил её в середине. Нарезав салфеток, я протянул их сквозь три решётки. Так как решётки имеют форму жалюзи, салфетки изогнулись зигзагом:





Эту кассету я поместил перед самой решёткой, а вторую (под поролон) сзади, склепав их вытяжными заклёпками в единое целое:




Т.е., воздух, нагнетаемый вентилятором, сперва пройдёт сквозь влажные трубочки в поролоне, а потом - между изогнутыми, пропитанными влагой, губками. При этом, подтягивая и ослабляя их в нужных местах, я расположил их так, чтобы они немного изменяли воздушному потоку направление движения. Так большее количество воздуха будет "тереться о влажные стенки", унося с собой молекулы влаги и оставляя взвешенную в нём пыль. Если устройство "получит право на жизнь", можно будет изготовить вторую такую кассету, чтобы менять их для промывания.

А пока суть да дело, приехал из Поднебесной погружной мининасос:


Насосик оказался именно таким, как мне и нужно. Он рассчитан на напряжение до 6-ти вольт, но при подаче на него напряжения 5 вольт, обеспечивал как раз нужный мне, слабый поток воды.
Для его запитки я использовал валяющееся старое "зарядное устройство" от кнопочной старой "Нокии":




Провод был припаян к проводу насоса, соединение изолировано термоусадочной трубкой, в которую я перед усадкой натолкал силикона. Усадку произвёл, начиная с середины к краям. Вытолкнутые по краям излишки герметика приплющил, обеспечивая дополнительную защиту от влаги...

Насос был установлен на дно канистры. Провод от него выведен через отверстие, в котором вставлен вентилятор, а блок питания размещён в стандартной коробке для наружной электропроводки, которую я закрепил заклёпками под вентилятором:



Если изделие "получит путёвку в жизнь", то там-же я врежу два клавишных выключателя с индикацией - один для включения всего прибора (чтоб из розетки не дёргать))), второй - для включения насоса (А вдруг, я захочу использовать его просто как вентилятор, без увлажнения потока!). Но пока оставим так...

Подачу воды в верхнюю часть кассеты я решил осуществить через гибкий шланг от системы для внутривенных инъекций (в простонародии - трубка от капельницы)))).


Пробив отвёрткой отверстие в верхней части поролоновой кассеты, я пропустил в него шланг, заранее сделав в нём ножом боковое отверстие примерно в 10-ти сантиметрах от края. Отверстие это оказалось внутри поролона, и через него часть воды будет уходить в "первую ступень" испарительной кассеты, а конец шланга пропустит воду дальше - в губчатую "вторую ступень":



Просто положив шланг наверх загнутых верхних частей губок, я прикрыл его, вставив сверху отрезок поролона:


Испытания показали, что насос довольно быстро смачивает всю кассету водой. Лишняя влага стекает вниз, обратно в канистру.
... Вот, собственно, и всё! Осталось установить кассету в канистру и закрепить. Изначально я хотел поставить в углах "окна" четыре резьбовых заклёпки и закрепить кассету винтами. Но, как выяснилось, именно в этом месте стенки канистры оказались достаточно толстыми - около четырёх миллиметров. Поэтому я просто закрепил кассету оцинкованными шурупами с пресшайбой!

Они нарезали себе резьбу, и, если заворачивать их аккуратно, то такое соединение выдержит огромное количество циклов монтажа-демонтажа (Кассету же нужно будет извлекать для обслуживания).



И тут выяснился ещё один "косяк"!!! Заливная горловина оказалась прямо над кассетой!!! И когда я попытался залить воду, вода потекла сквозь решётку наружу!!!...

С этим нужно что-то делать!!! Не извлекать же кассету каждый раз, когда нужно будет пополнить уровень воды - это ведь не так-то просто, потому что она мокрая и с неё сильно течёт!!!

..Проблему решил при помощи загнутого к боковой стенке обрезка металлопластововой трубы. На его конце я горячим клеем закрепил воронку, сделанную из горлышка пластиковой бутылки:





А саму воронку тем-же клеем вклеил в горловину:


Теперь заливаемая через горловину вода будет отводиться в сторону и стекать на дно канистры мимо кассеты:


А контролировать её уровень можно визуально - белые стенки канистры достаточно "прозрачны".

Вот он и готов... И заправлен водой... Но, как на зло, во второй половине июня у нас испортилась погода - холодно, дождливо....
Наконец, выпал один жаркий солнечный день с температурой воздуха +27.

Испытывал я его в комнате, площадью 17,5 квадратных метров, с высотой потолка 2,7 метра при открытом в откидное положение окне. (Особенность охладителей такого типа в том, что они очень сильно увлажняют воздух, и, в отличии от "обычных" кондиционеров, работающих по принципу теплового насоса, в помещении должна обязательно быть вентиляция! К сожалению, почему-то забыл сфотографировать этот процесс... Просто опишу.

Расположив его на полу, я положил два комнатных термометра - перед вентилятором и перед выпускной решёткой . Оба они показывали температуру 26 градусов Цельсия. После включения его, температура перед решёткой очень быстро снизилась до 23-х градусов и на таком значении осталась. (При этом я "пробуя ладонью ветер", разместил градусники на таких расстояниях, чтобы возле них интенсивность входящего и выходящего потоков воздуха была примерно одинаковой. ).

Т.е., он всё-таки РАБОТАЕТ!!!... Воздух таки охлаждается, пусть и не особо сильно!!!

Но за час работы показания "заднего" термометра снизились всего на один градус! Т.е., за целый час работы мой прибор снизил температуру в комнате всего на один градус...

Но я обратил внимание на то, что уровень воды в нём за час не изменился... (Ну... Или изменился так, что это не было заметным). Т.е., испарение было минимальным...

Думаю, всему виной - высокая относительная влажность воздуха. (Ведь, целую неделю до этого было холодно (+11 - +16) и шли непрерывные дожди! За полдня воздух просто не мог просохнуть!!!)

У меня не было прибора для измерения влажности воздуха, но я закрыл окно, и включил опять мой охладитель. Так и есть - через 15 минут в комнате стало влажно, как в бане! Это прямо ощущалось очень сильно - от влажной духоты стало трудно дышать, хотя градусники, уже отнесённые от него, по прежнему показывали 25°C).

Ну что же... Подожду устоявшейся жары без дождей (если такая будет этим летом) , и когда "воздух просохнет" и станет способен интенсивно впитывать влагу, протестирую его ещё раз и отпишусь!!!

А пока скажу, что получившееся у меня изделие, всё-же имеет право на жизнь!! Поток воздуха из него очень и очень приятен! Что-то наподобие лёгкого бриза с моря.

Кстати, когда я устанавливал решетку так, чтобы она направляла воздух вверх, я преследовал определённую цель - чтобы внутрь канистры скатывались "прорвавшиеся с воздухом" капли воды, если таковые будут. Но "побочный эффект" оказался намного полезнее! ))). Если прибор стоит на полу, то поток увлажнённого воздуха из него очень мягко и "нежно" расходится по комнате! Ощущения намного приятнее, чем от сильного потока, исходящего из обычного вентилятора!!!
