Простые тиски из швеллера

Всем привет.
Задумал сделать простенькие тиски для дачи, чтобы было чем поджать когда нужно.

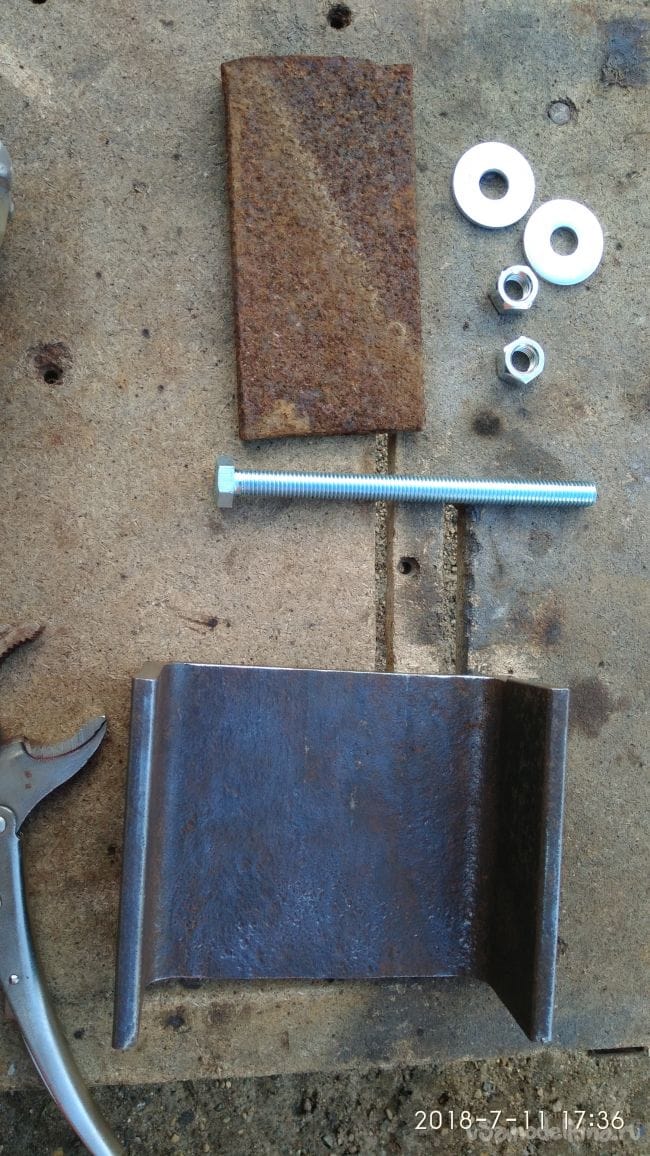

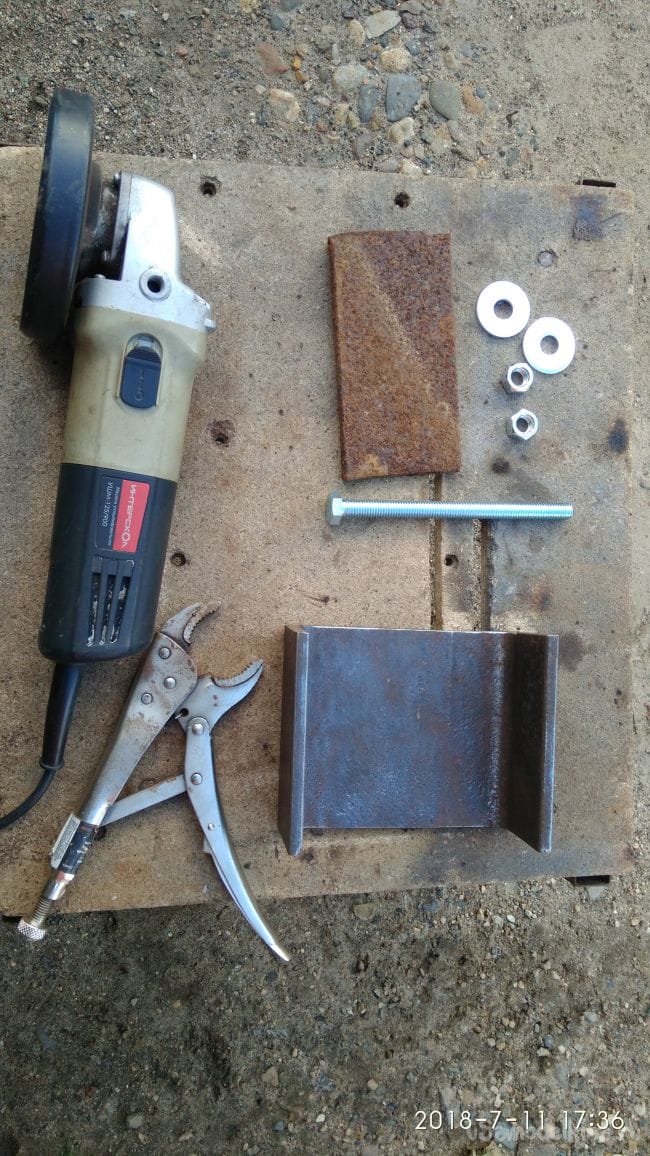

Для этого мне понадобиться:
Отрезок швеллера
Полоска железа
Болт
Гайки.

Инструмент:
УШМ
Сварочник
Тиски ручные
Дрель.

Приступим к самоделке.

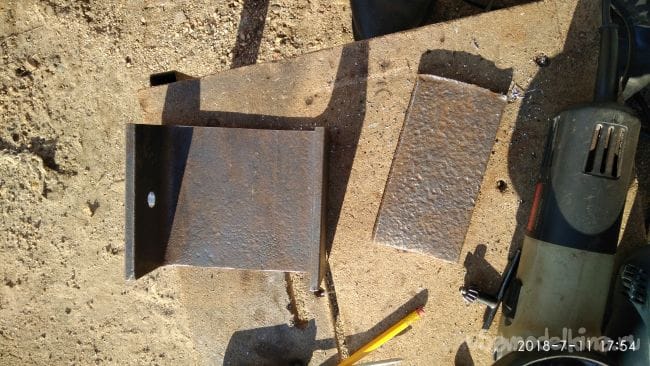

Сверлю в швеллере отверстие по центру.

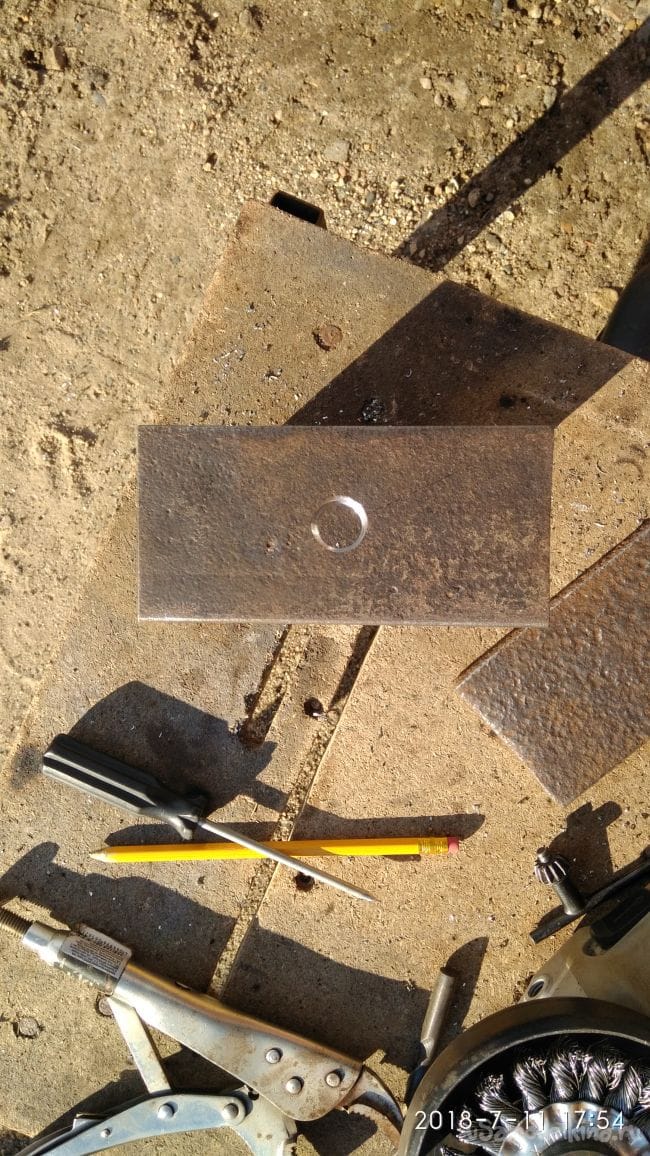

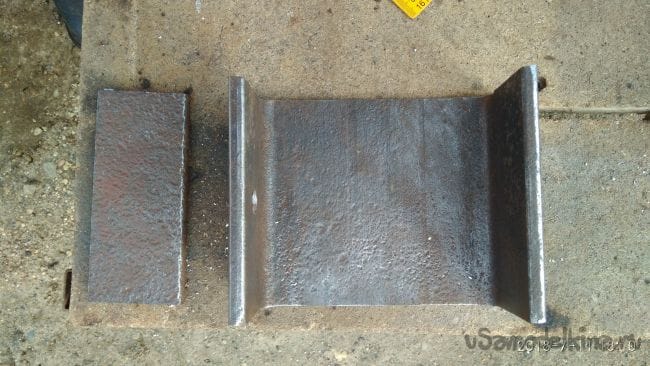

Отрезаю полосу железа в размер швеллера

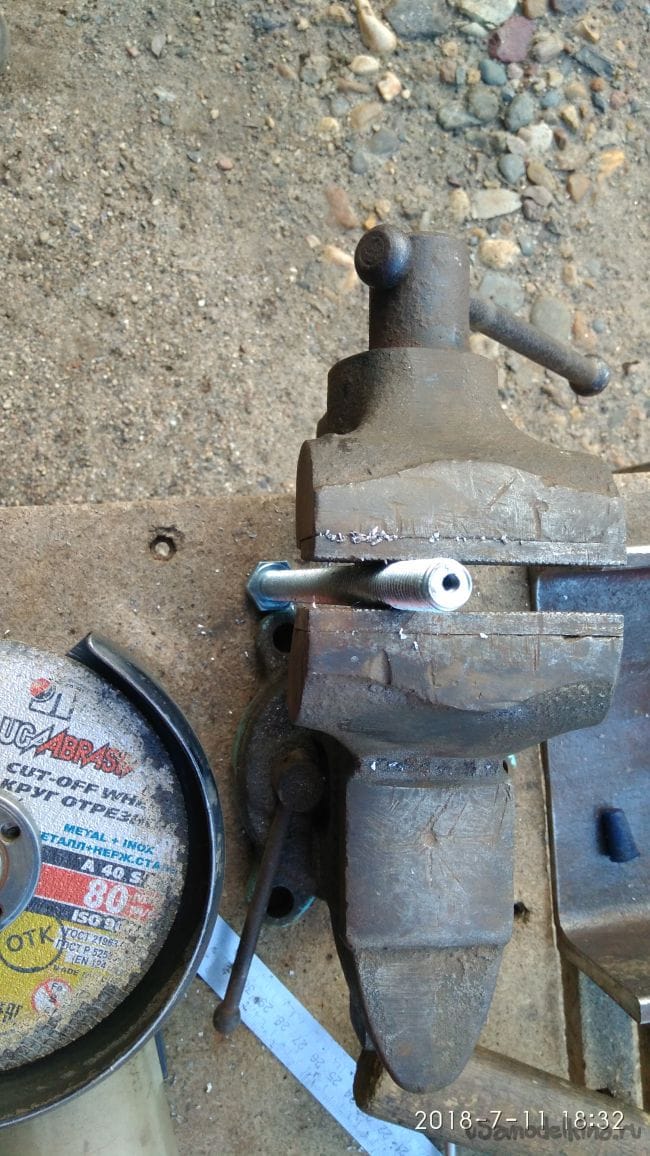

В болту по центру сверлю отверстие.

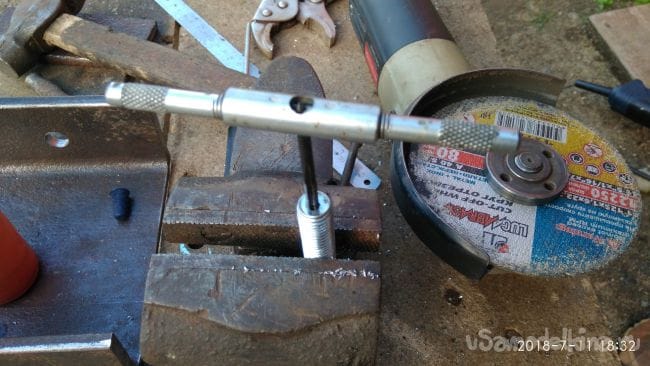

Нарезаю резьбу метчиком.

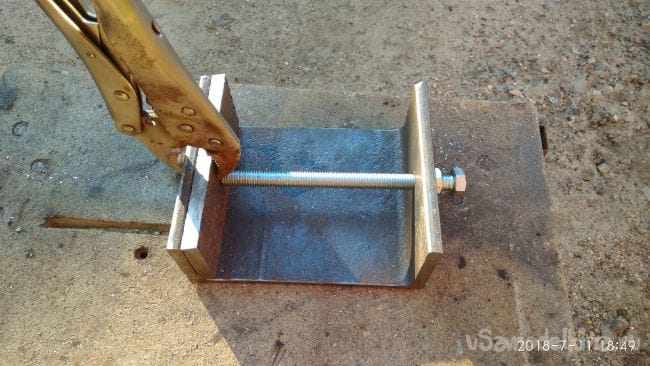

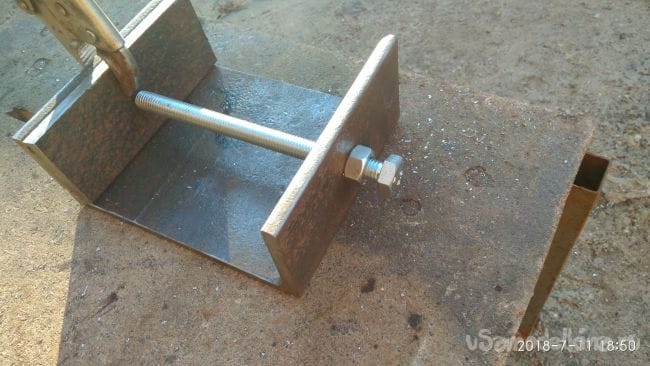

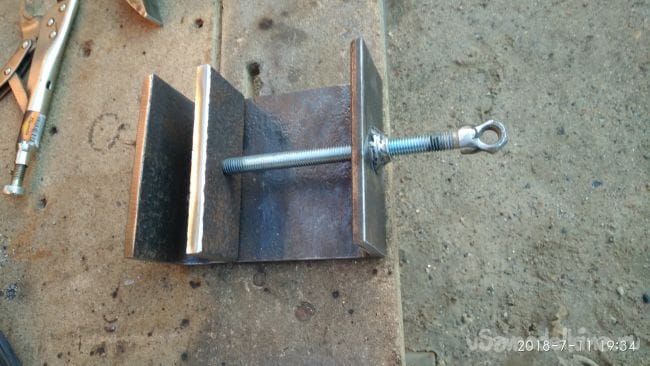

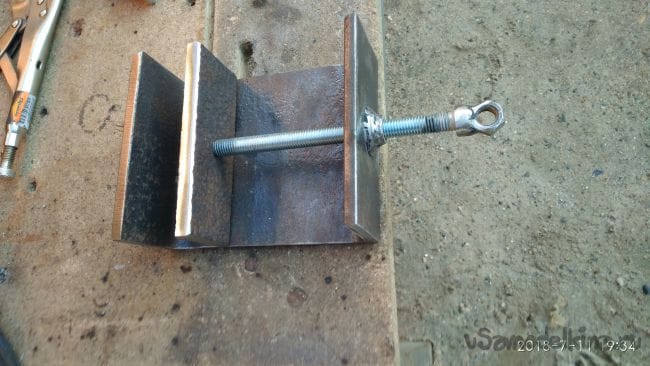

Прикручиваю полосу к болту шурупом и навинтил гайку для сварки.

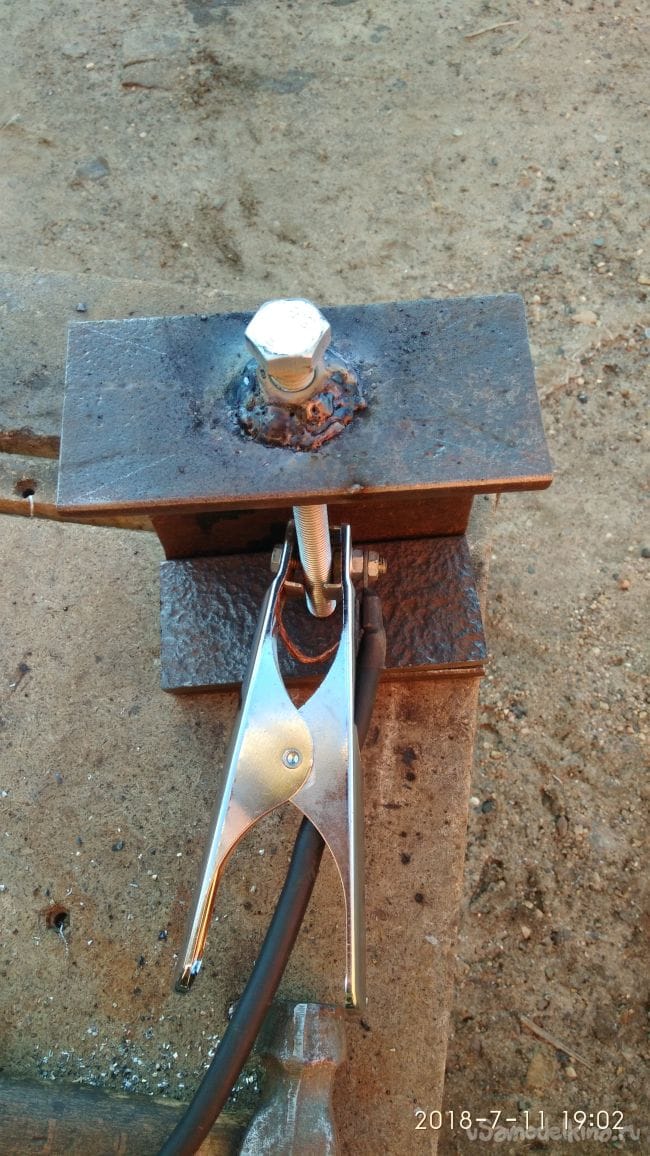

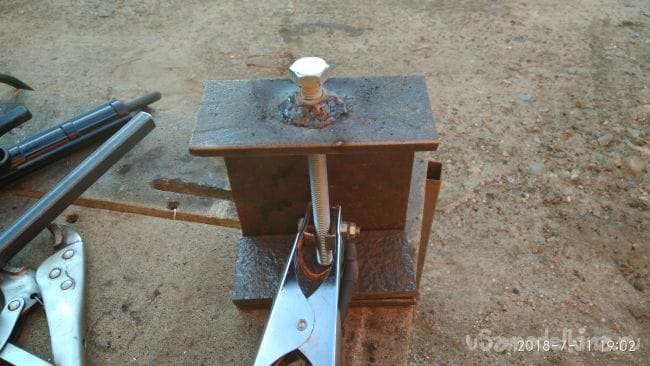

Приварил гайку.

.

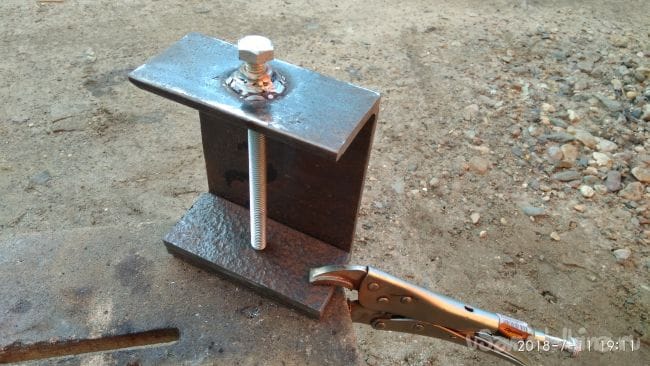

Зачистил.

Приварил гайку к болту.

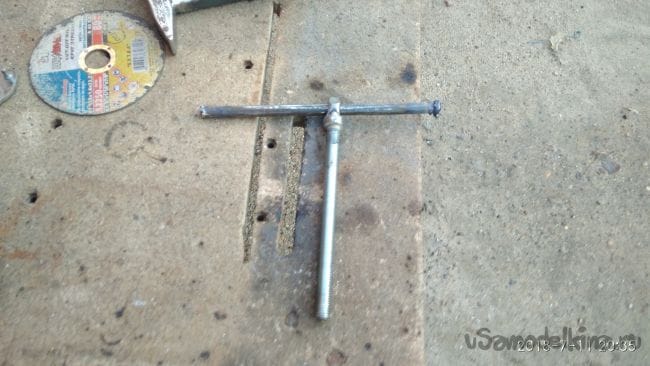

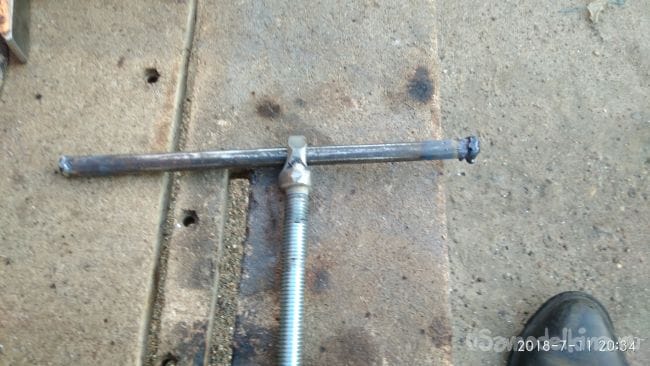

Вставил пруток в гайку и обварил края, чтобы вороток не вылетал.

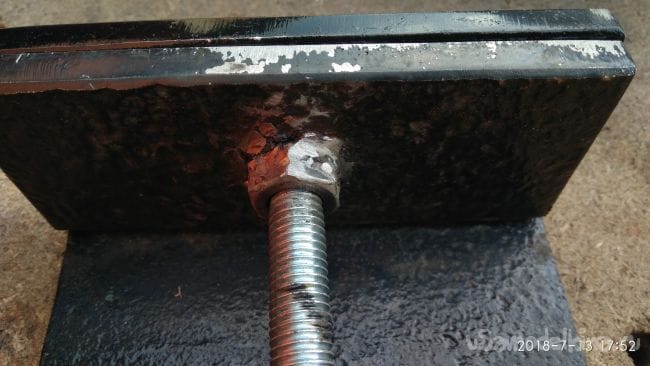

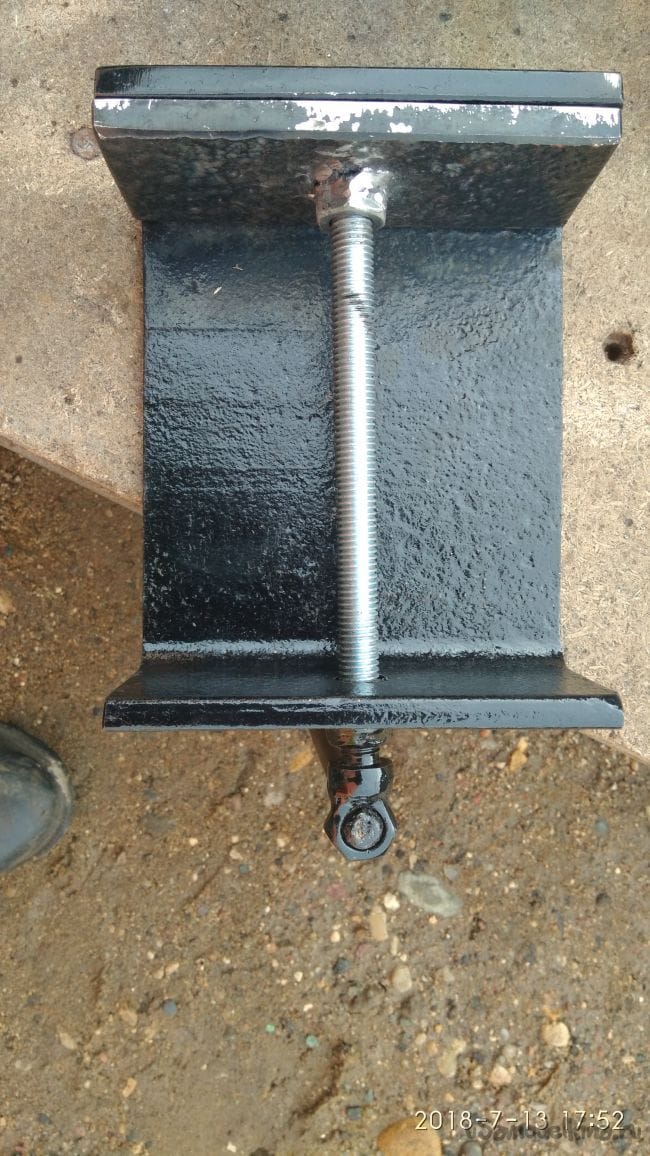

Покрасил, но потом решил приварить гайку к полосе для прочности, но сначала срезал резьбу на гайке.

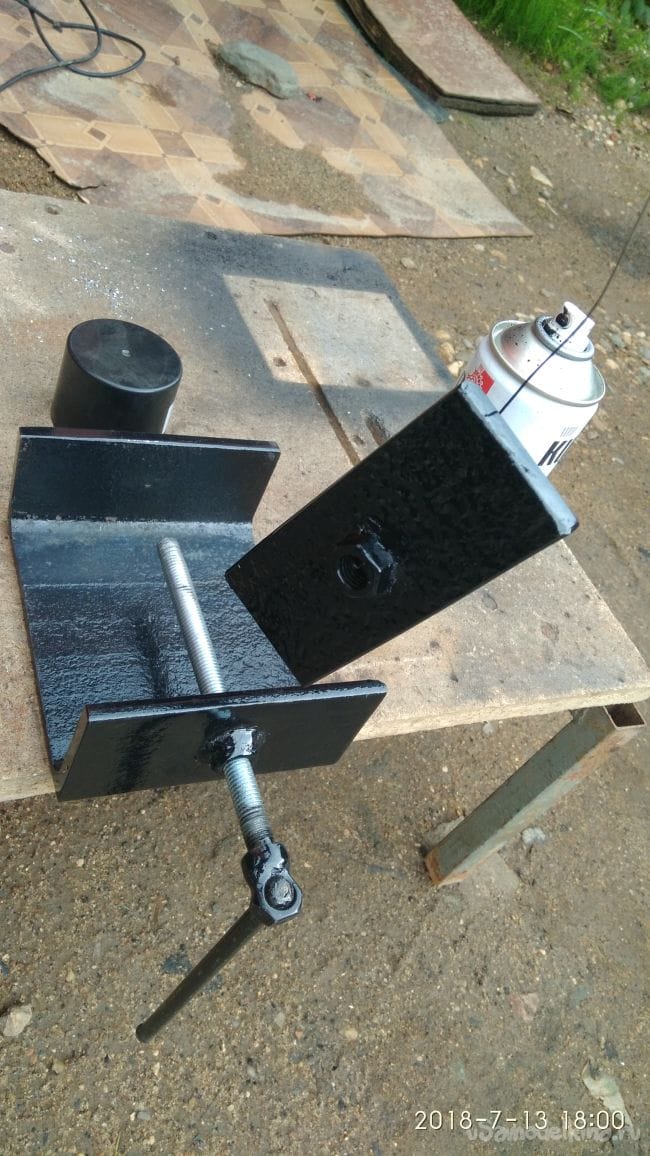

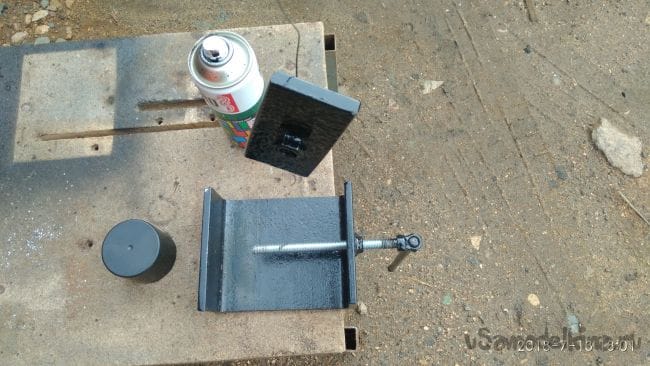

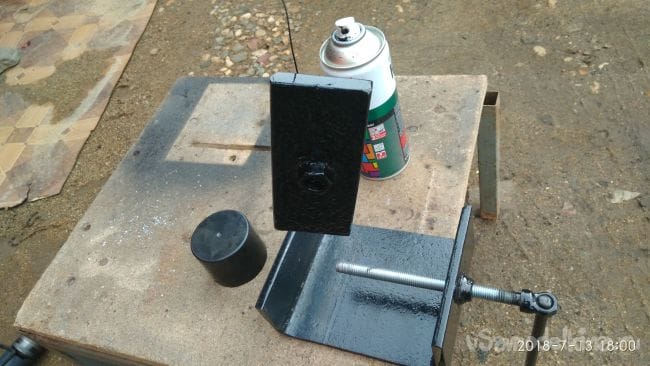

Снова крашу все детали краской из баллончика.

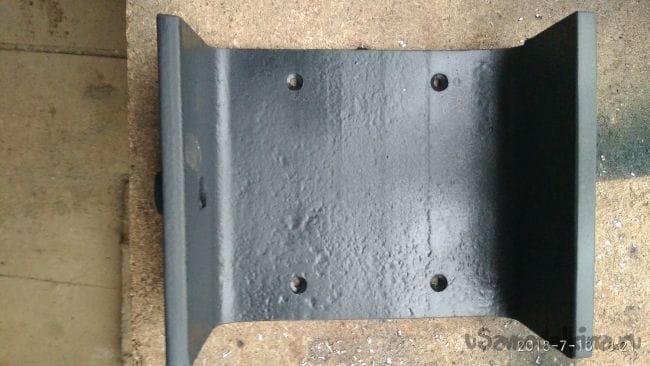

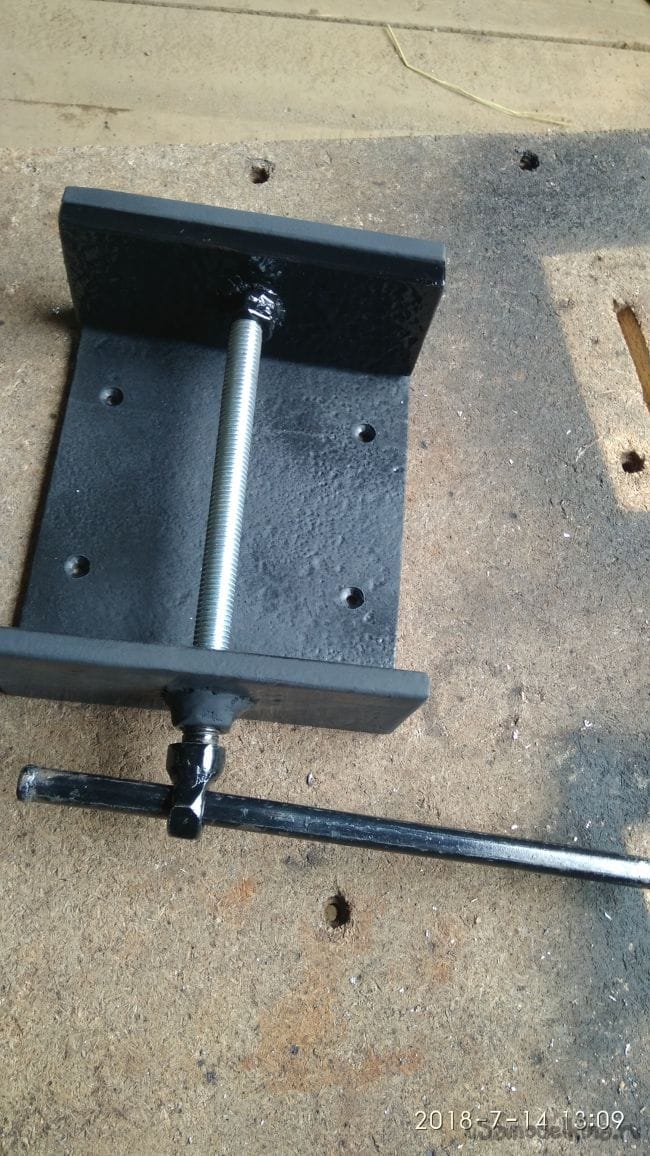

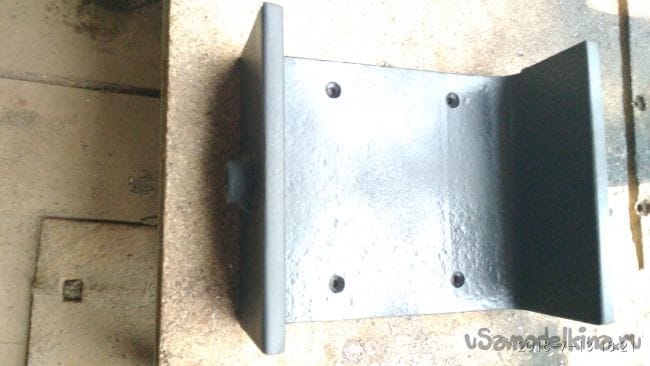

Потом решил в швеллере сделать отверстия для шурупов, чтобы можно было надежно закрепить тиски, крашу опять.

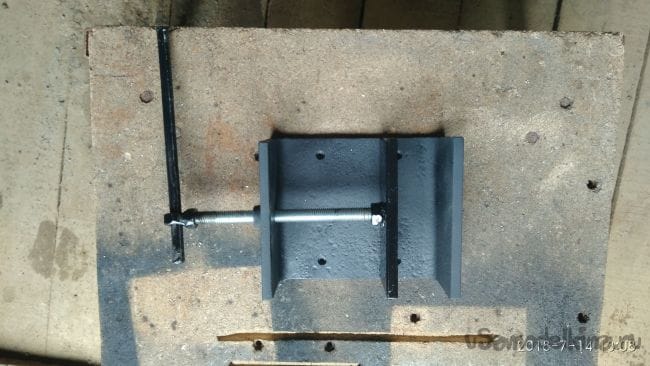

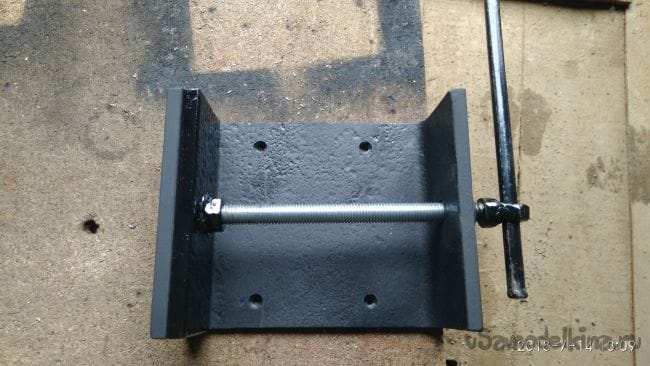

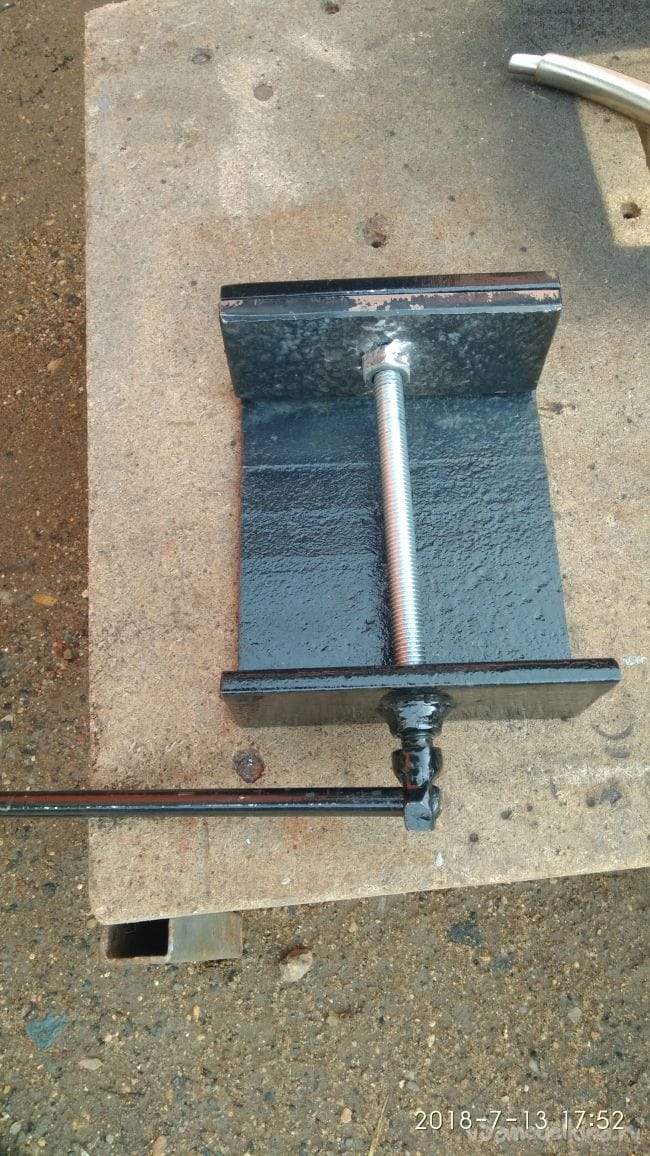

Тиски готовы.




Думаю такие тисочки очень пригодятся на даче в хозяйстве.
Всем спасибо за просмотр. Может кому пригодиться идея.
