Делаем простые тиски из швеллера

Всем привет.

Решил смастерить простые тиски из швеллера и уголков.

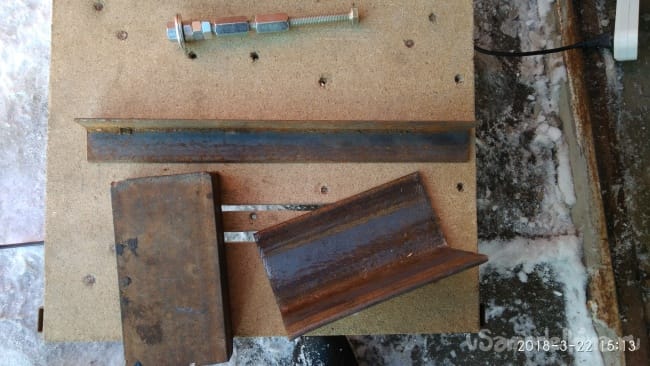

Материал:
швеллер
уголки
болт
гайка удлинённая

Инструмент:
УШМ
Сварочный аппарат
зажим

За дело

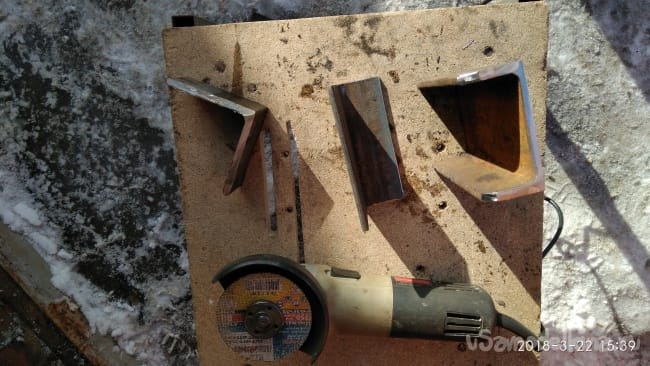

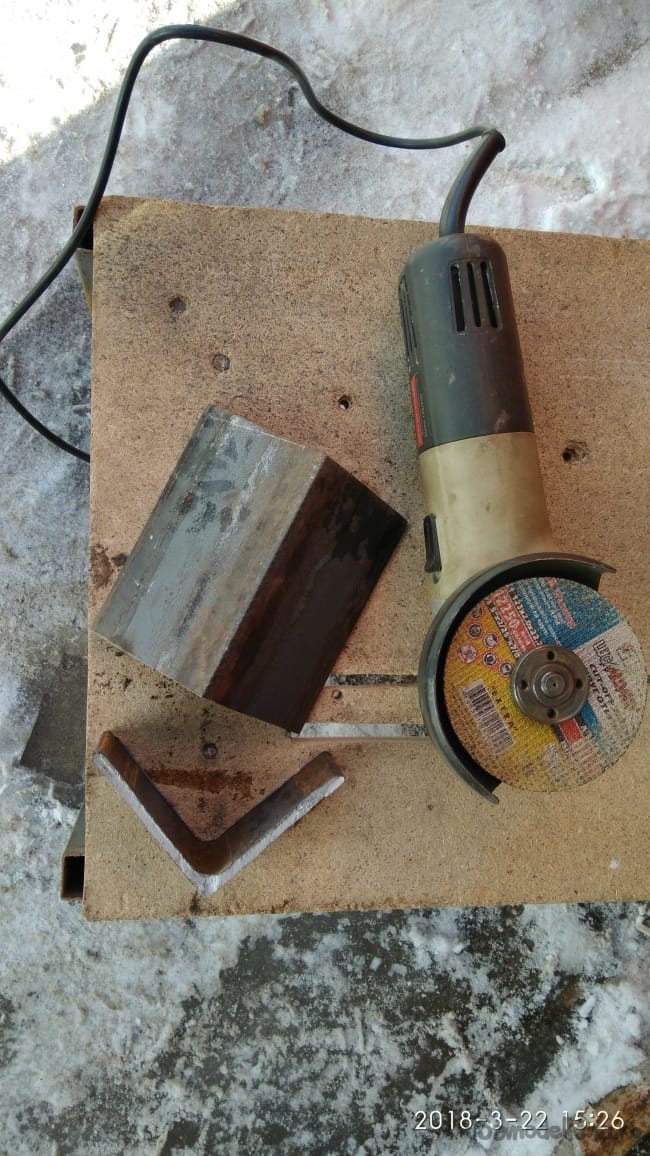

От швеллера и уголка нарезаю детали нужного размера. (размер произвольный, как кому угодно будет)

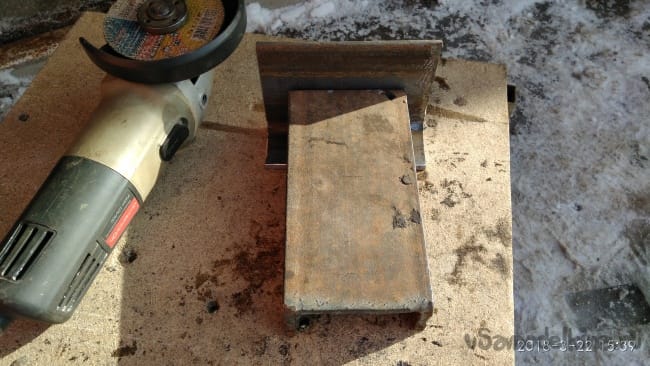

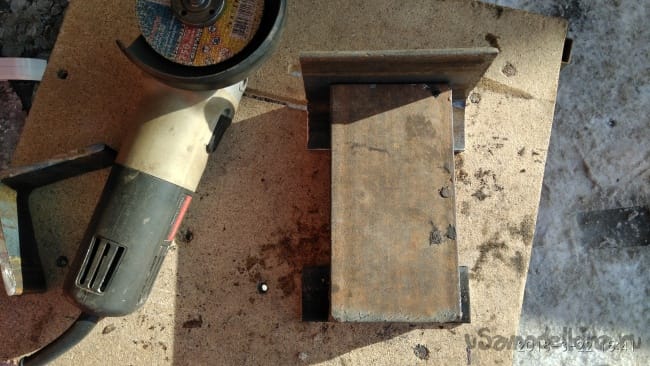

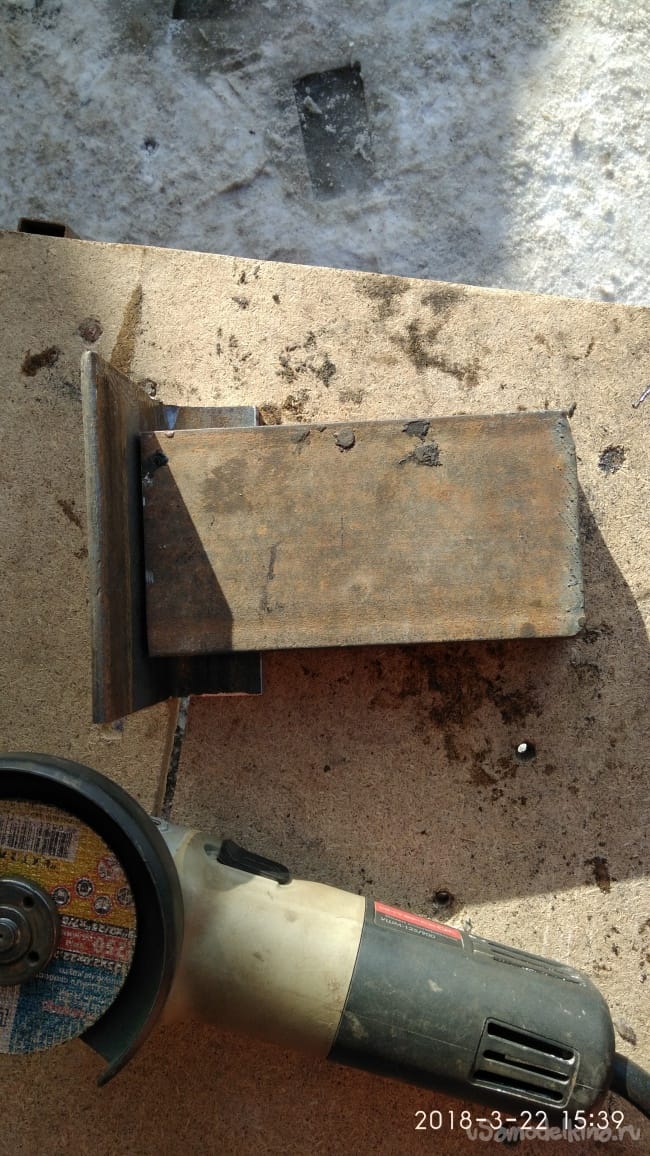

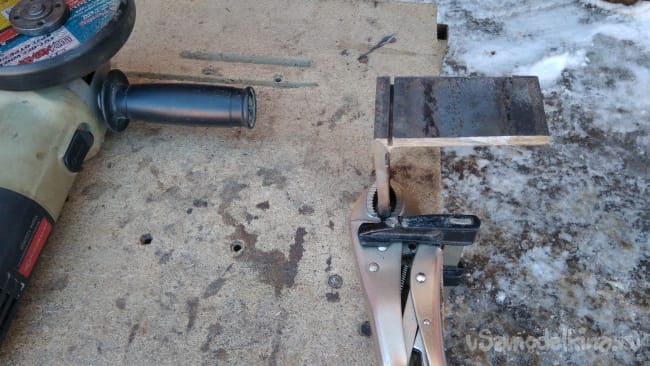

Приставляю детали и прикидываю что должно получиться.


С одной стороны приставил уголок с другой полоску металла.

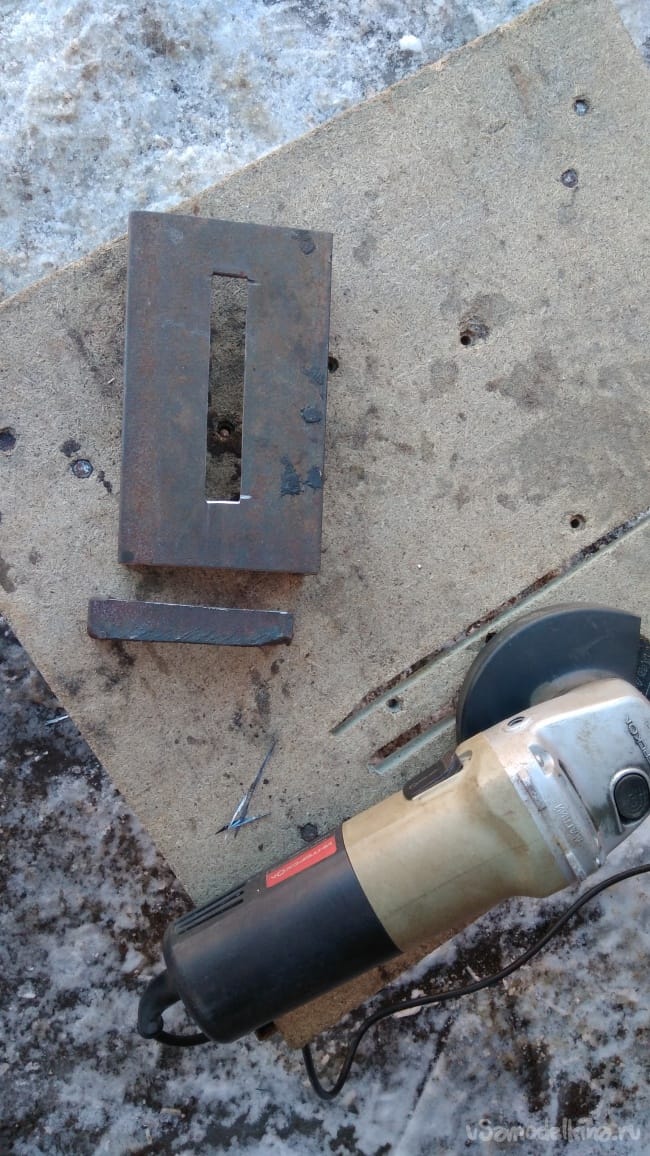

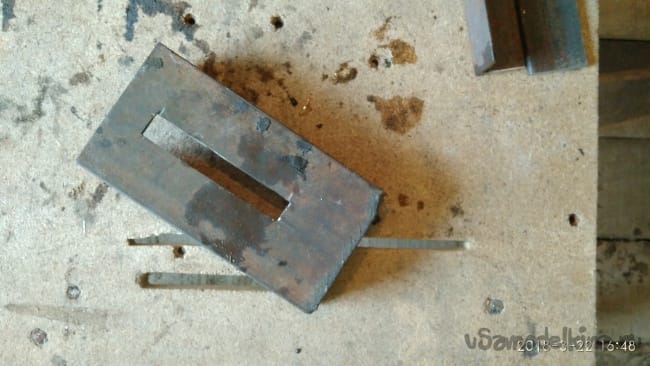

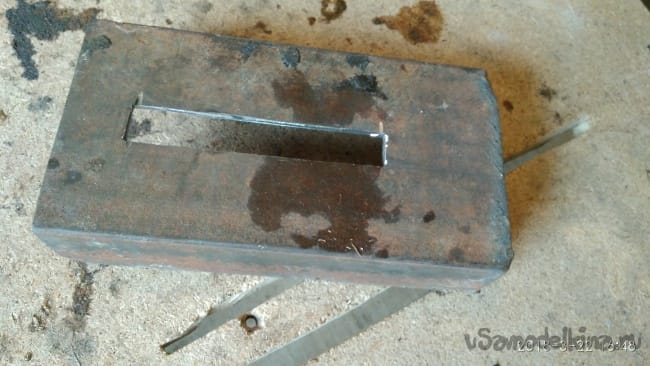

Далее в швеллере по центру вырезаю «болгаркой» паз.


В уголке сверлю отверстие в размер болта.

От швеллера отрезаю лишнее.

Отрезаю от уголка ещё полоску металла.

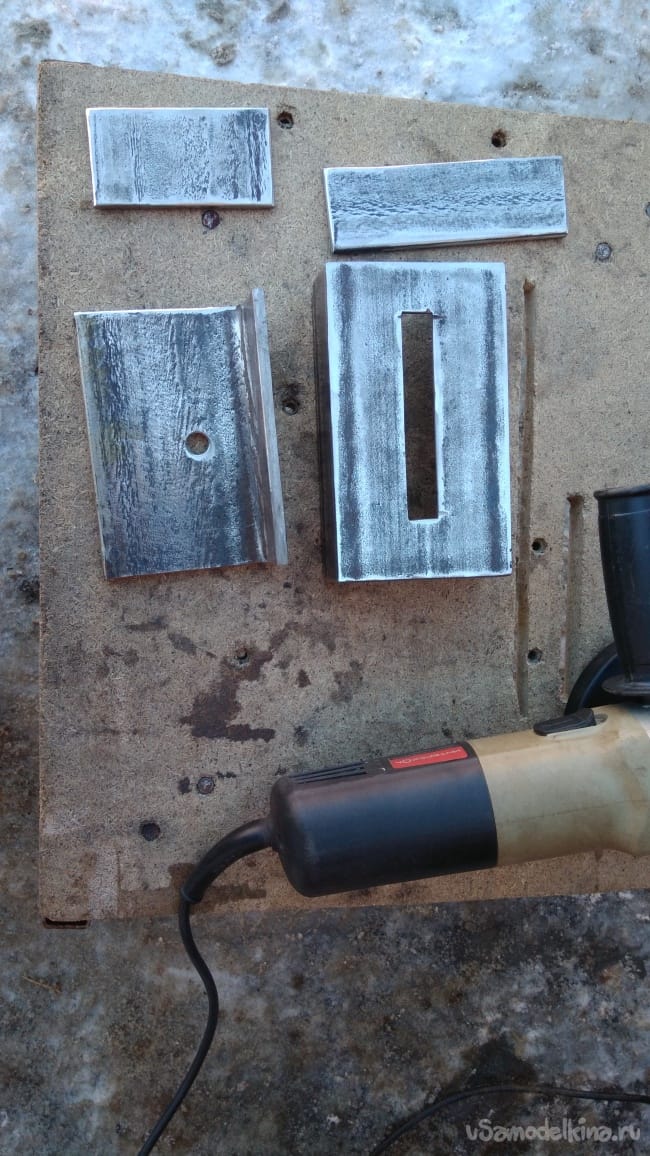

Зачищаю все детали.

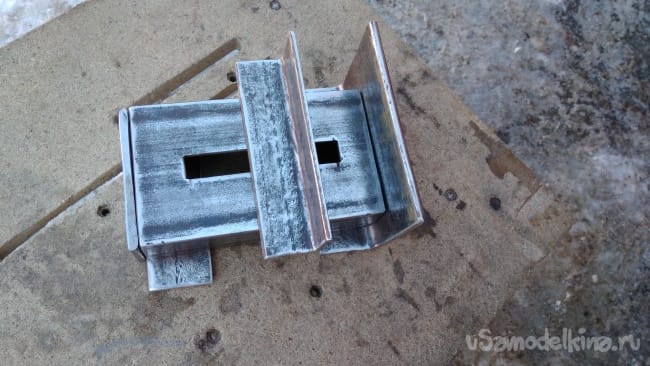

Прикидываю всё по месту.

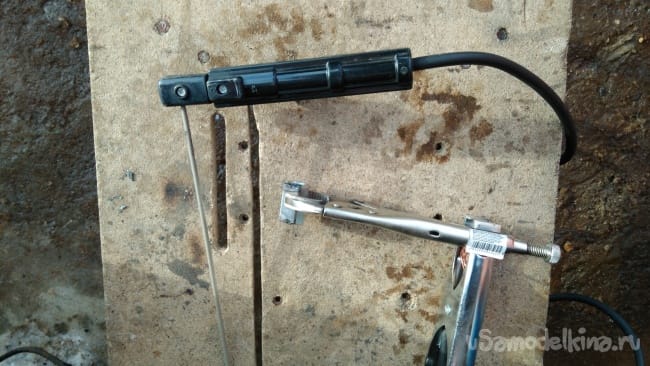

Начинаю сварку.

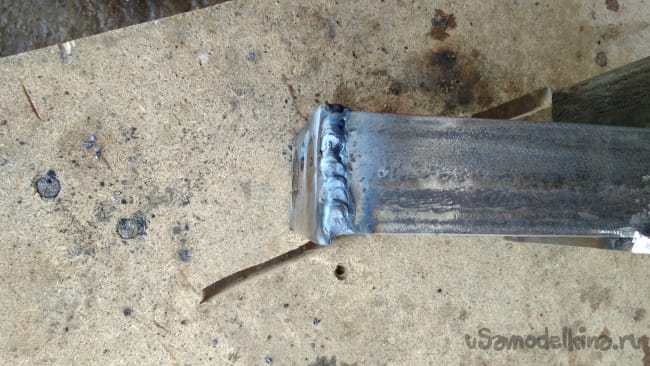

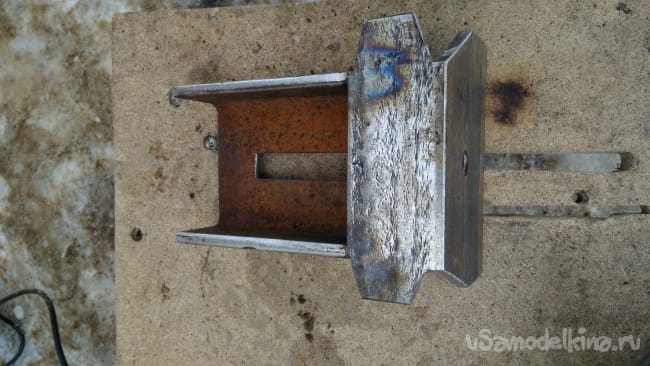

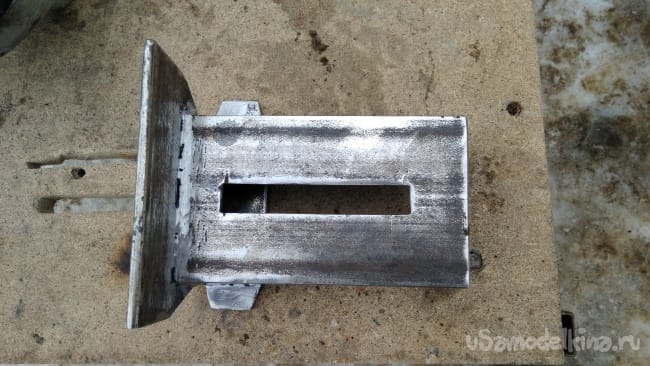

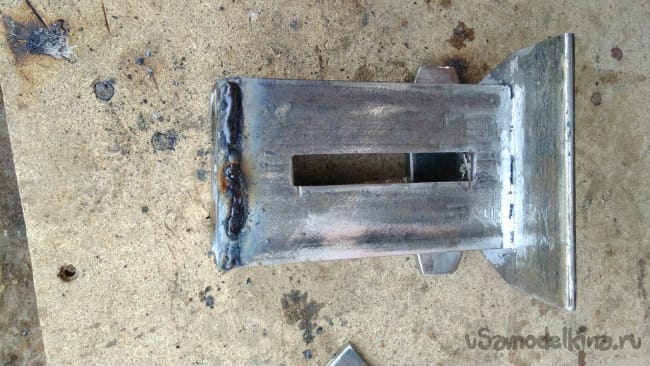

Свариваю уголок со швеллером.

Отрезаю под скос лишние части металла.

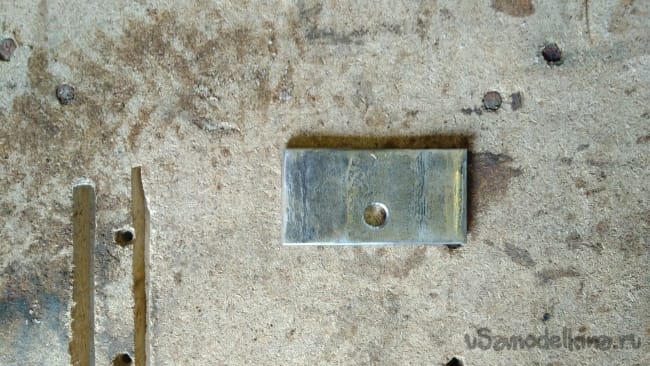

В пластине сверлю отверстие под болт.

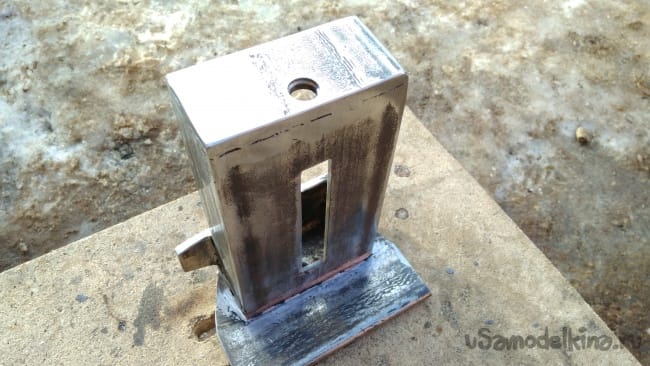

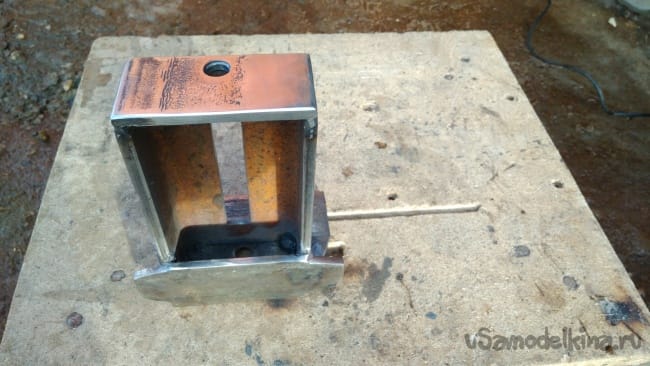

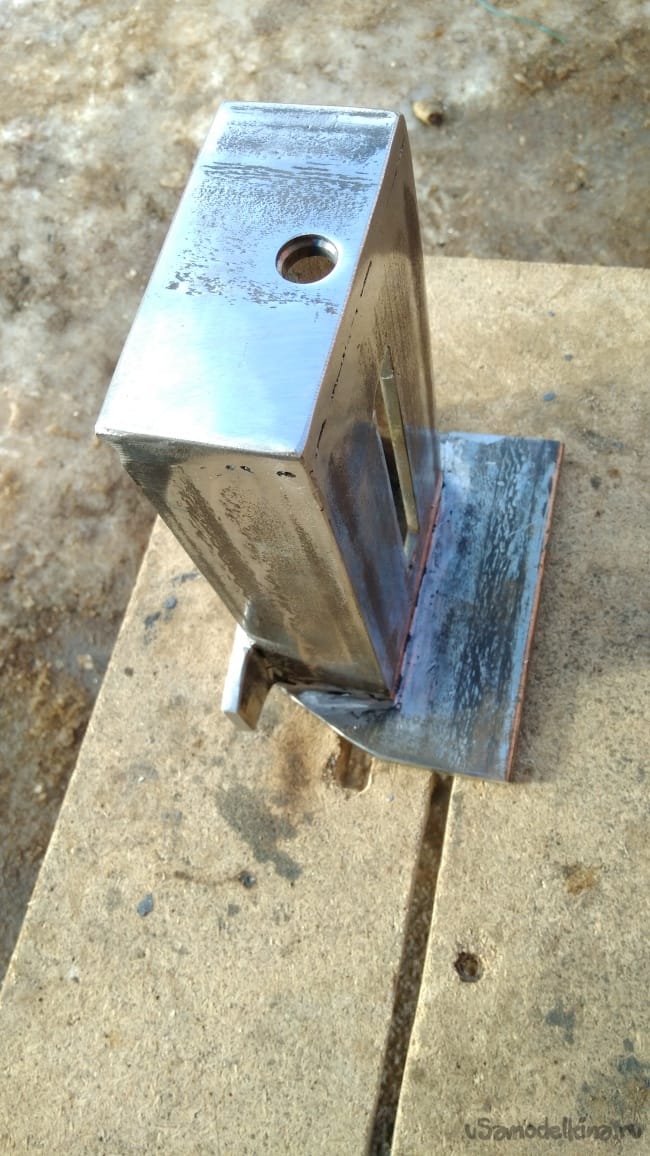

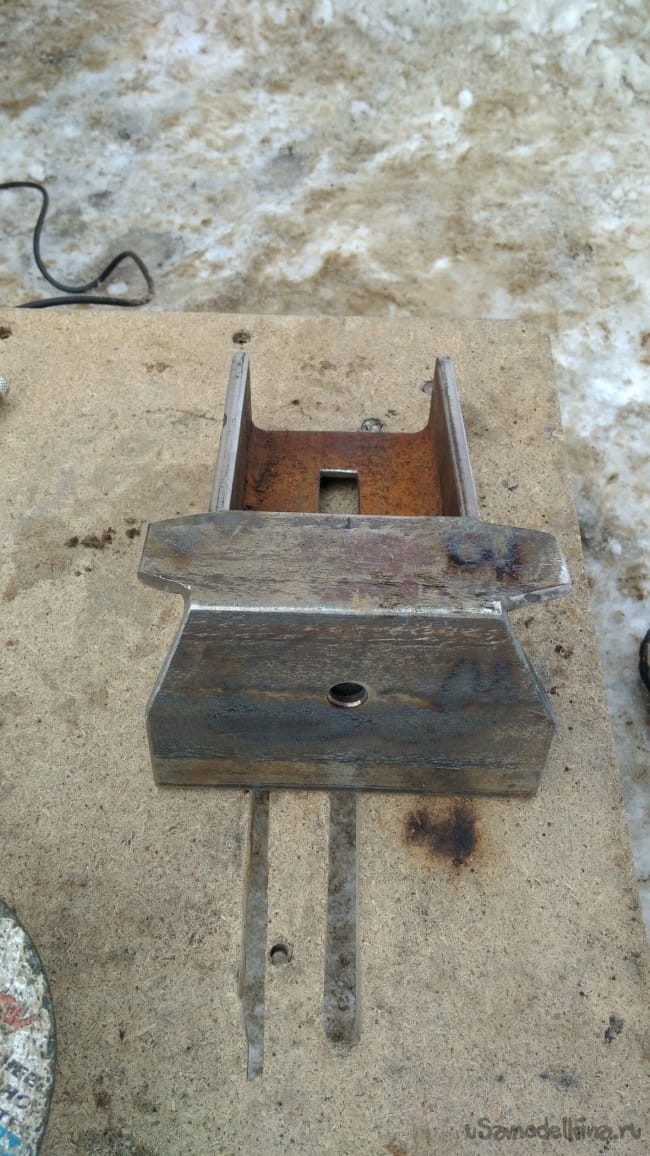

И привариваю эту пластину к другому концу швеллера.

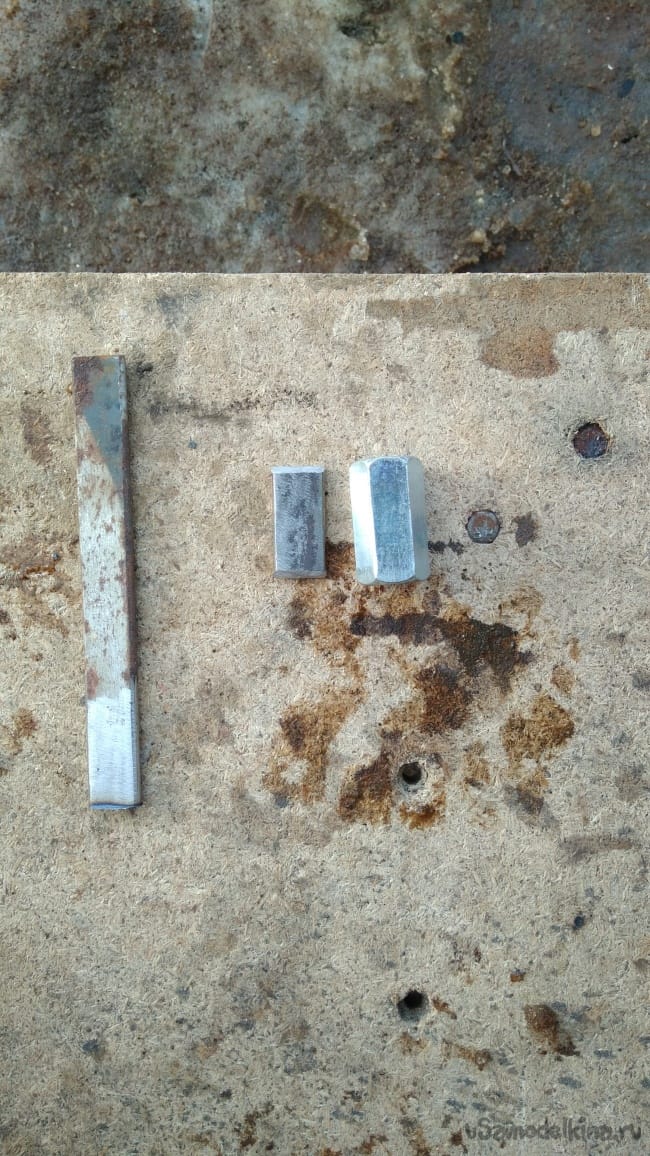

Отрезаю полоску металла в размер паза сделанного в швеллере.

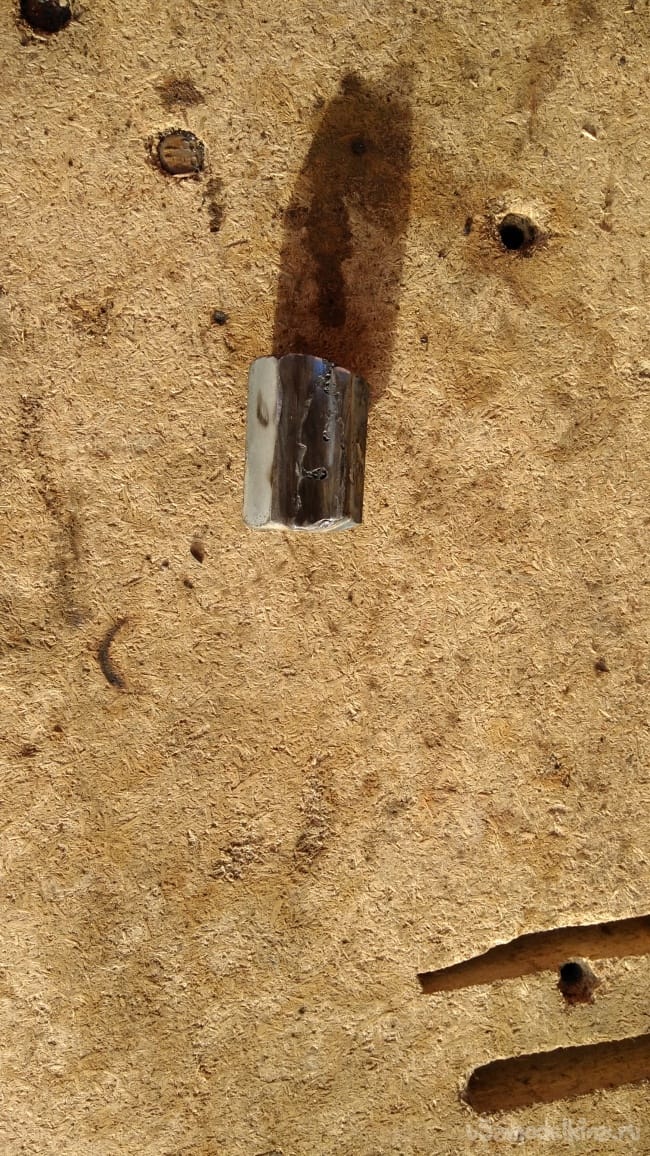

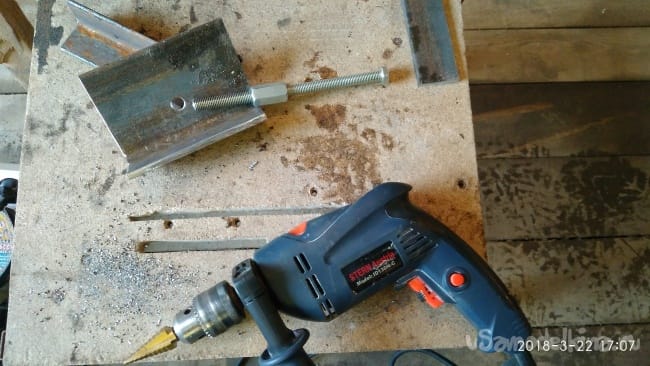

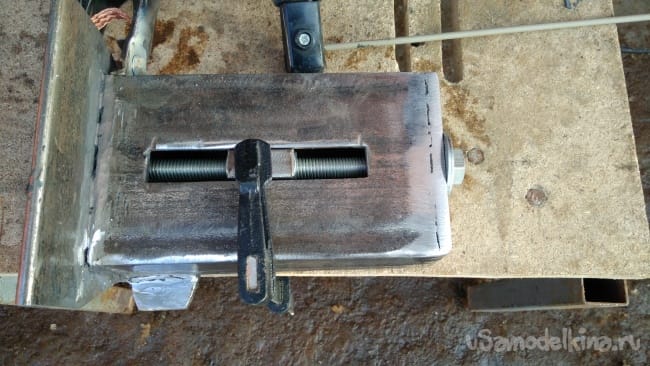

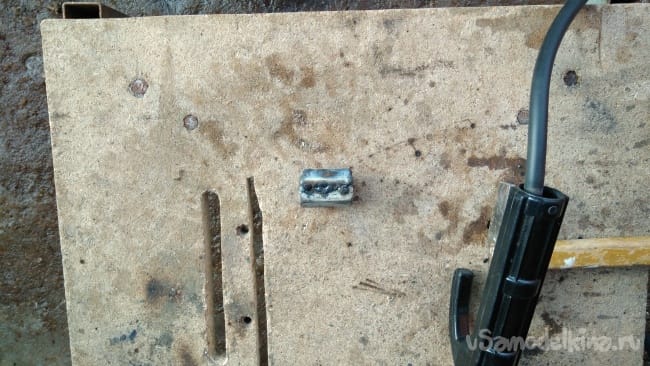

Дальше к удлинённой гайке привариваю полоску металла.

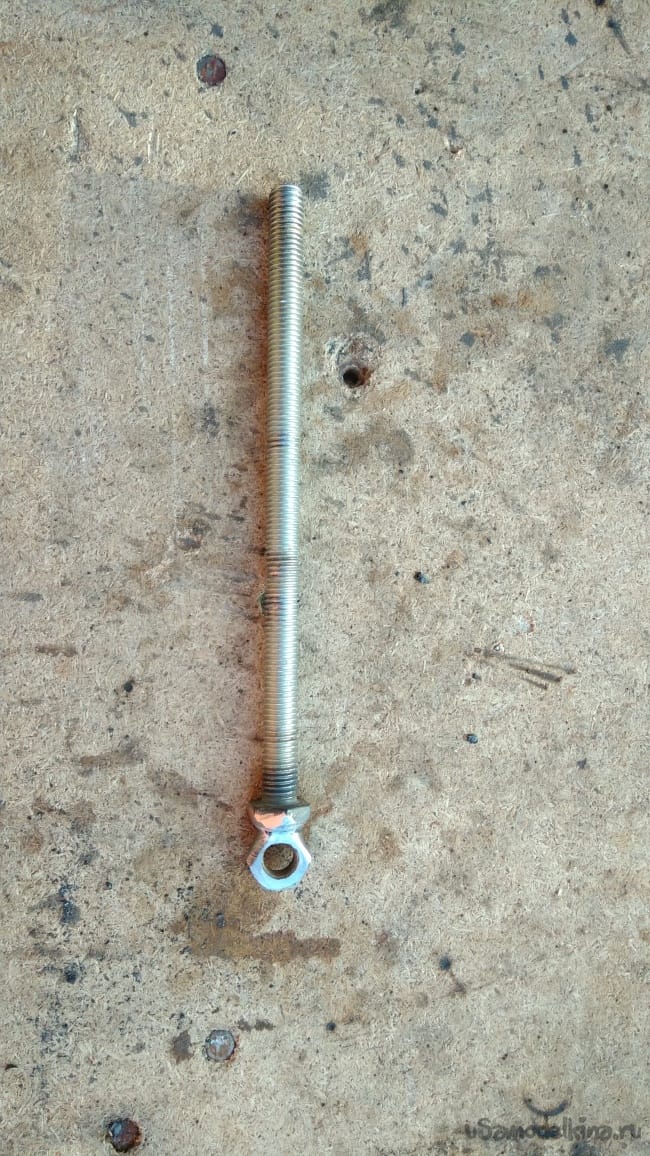

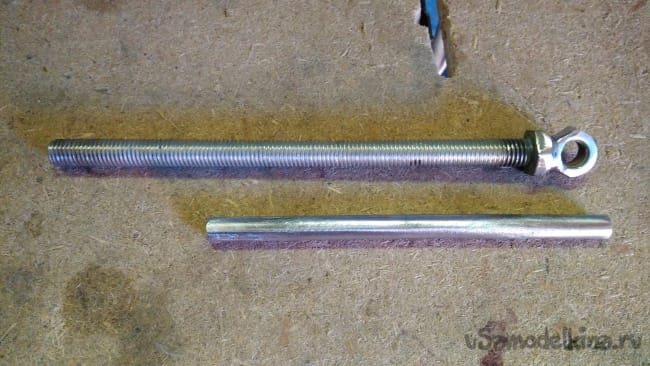

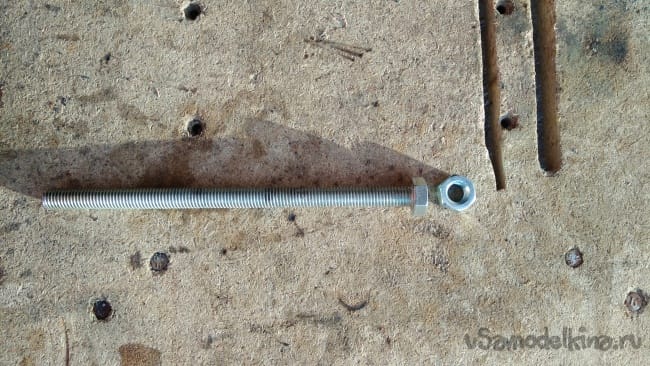

К болту привариваю обычную гайку для воротка.

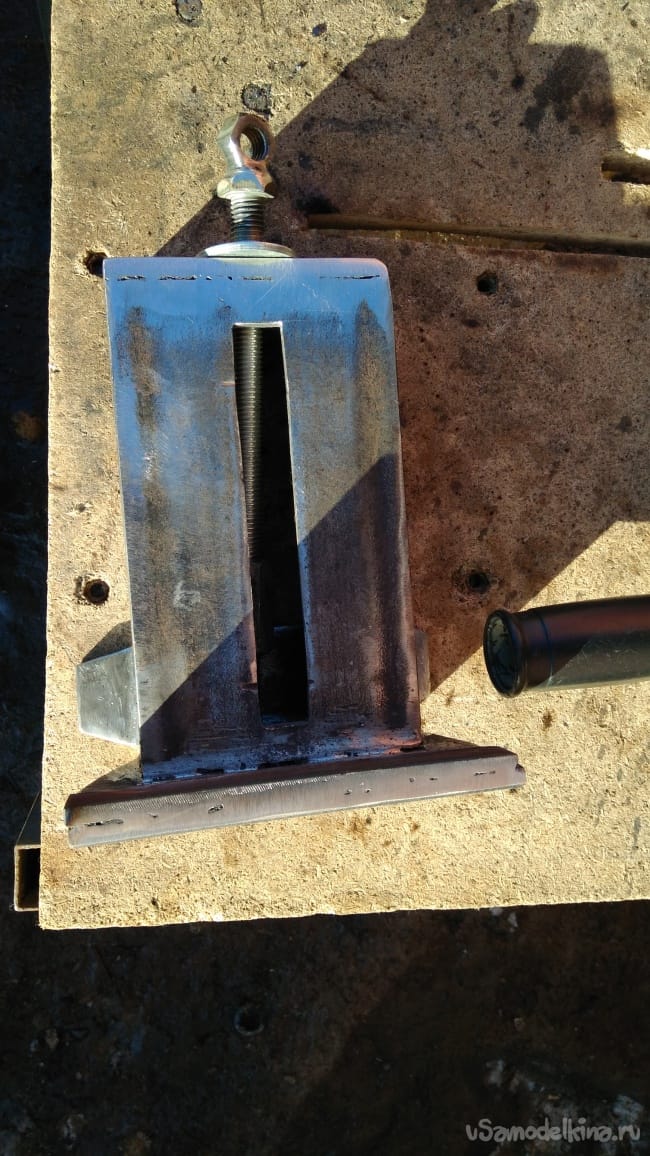

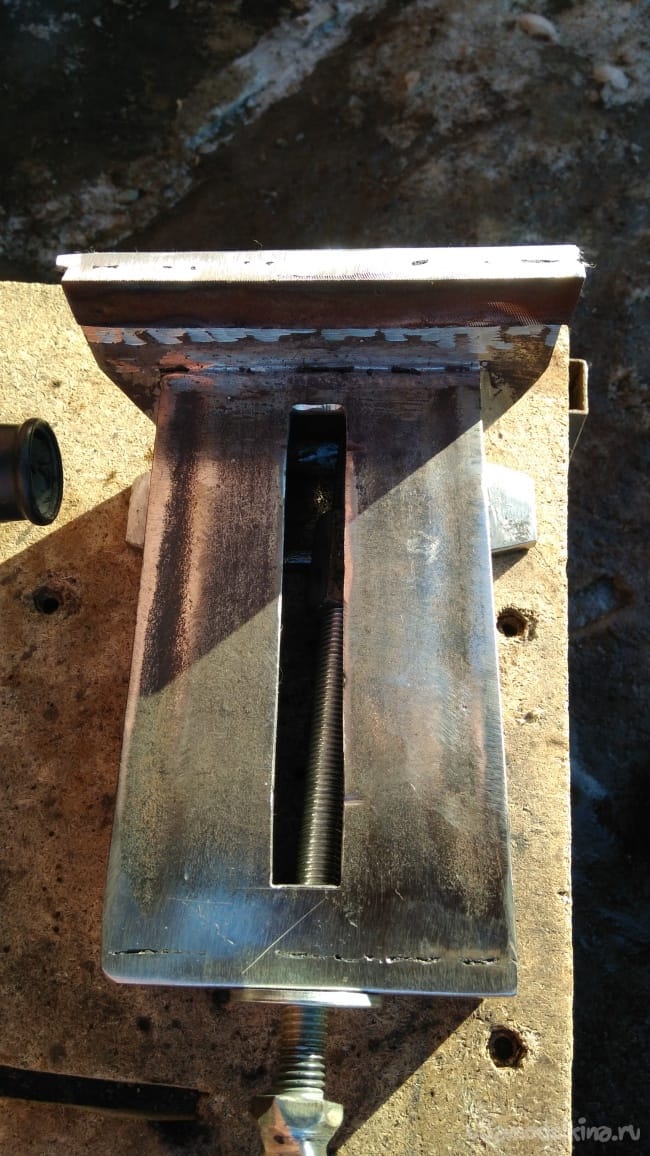

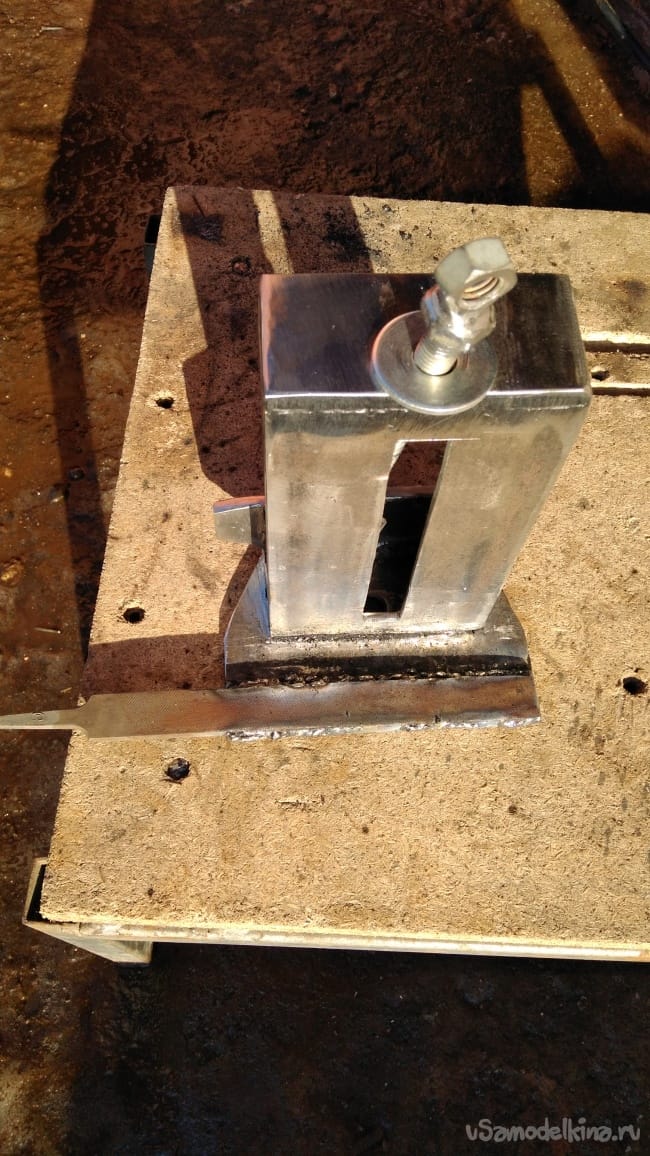

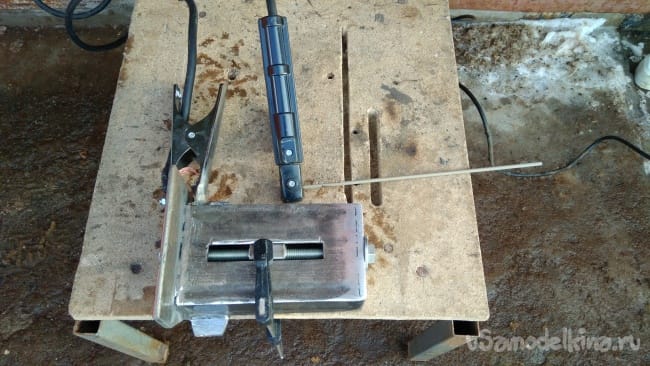

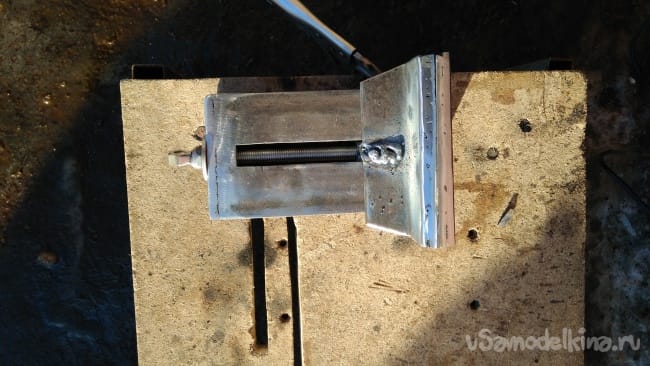

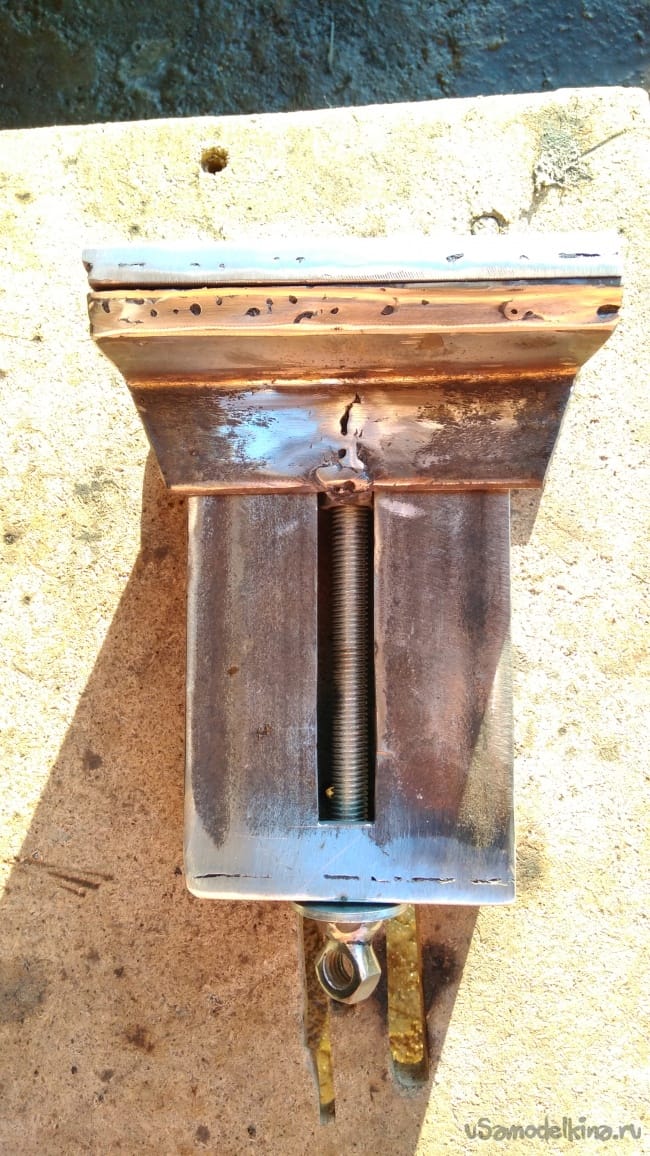

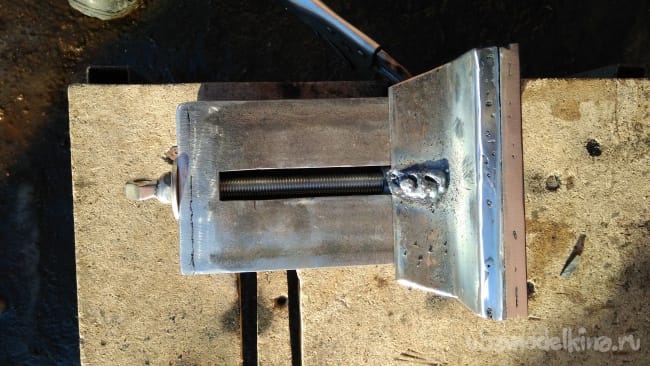

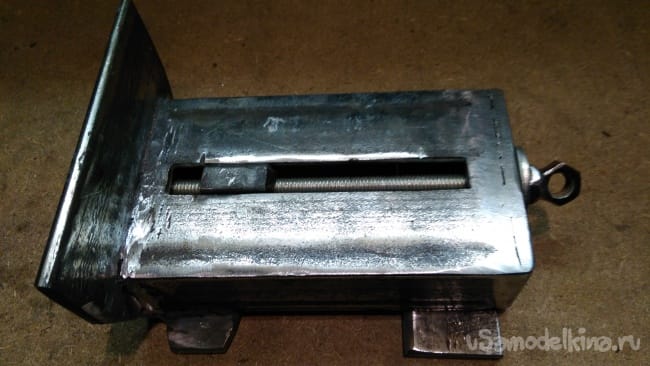

Соединяю детали.

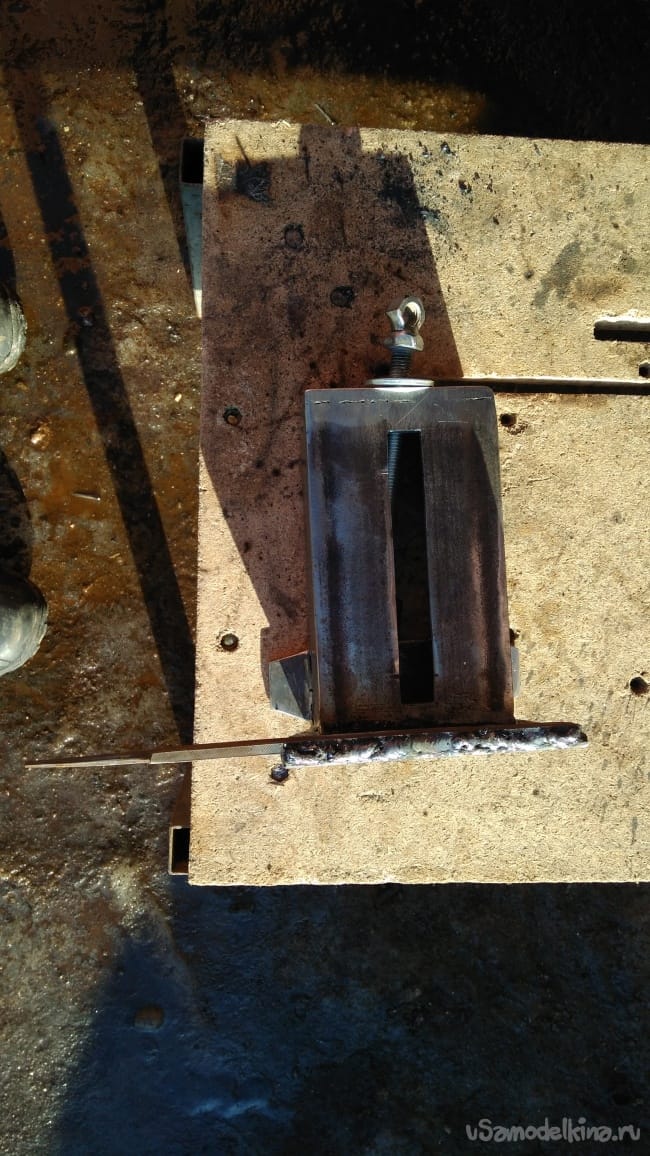

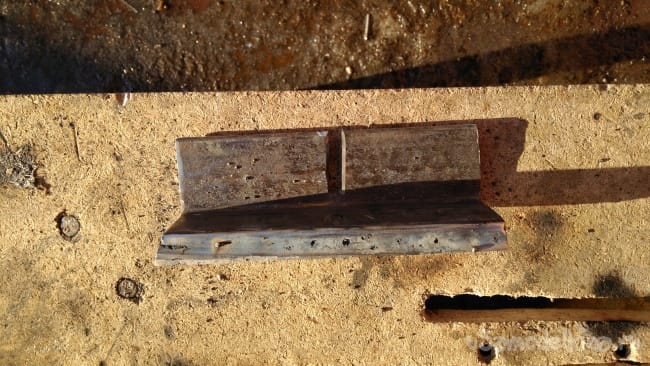

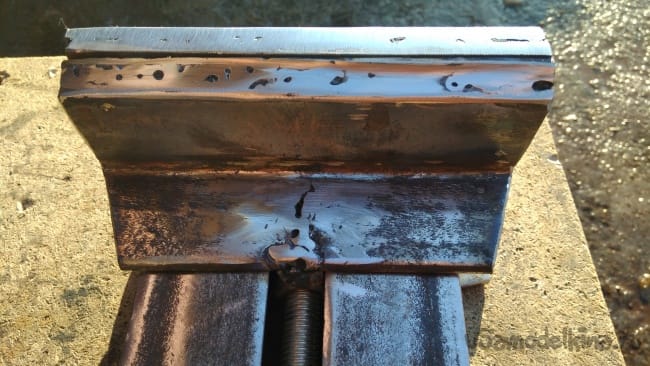

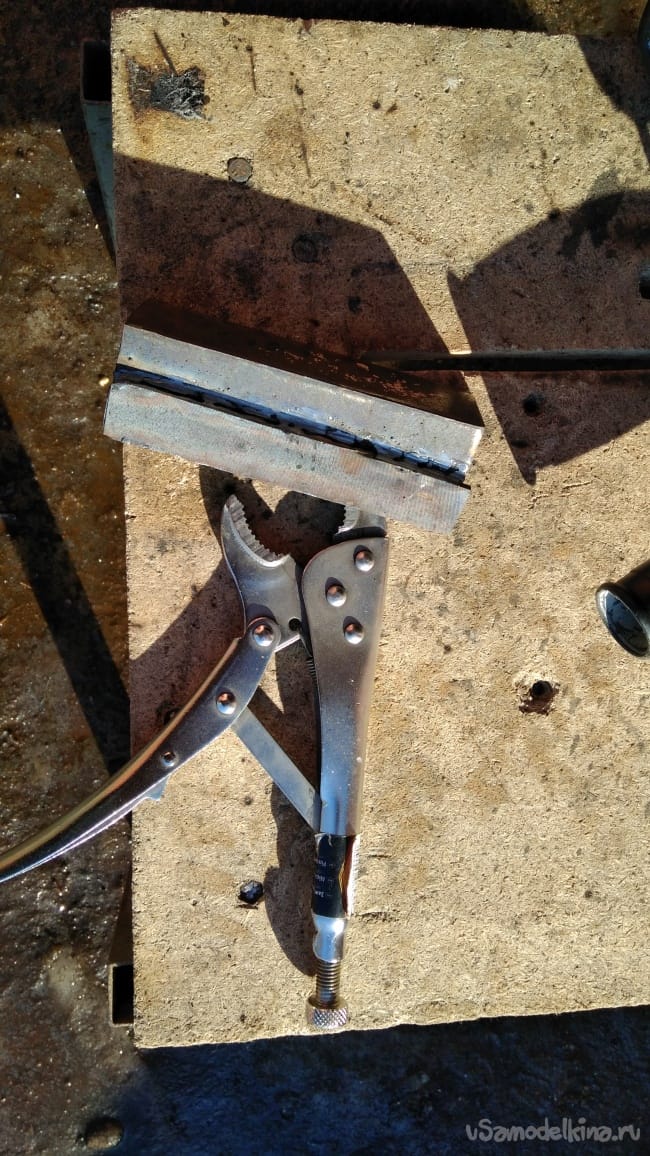

К уголку привариваю старый напильник- в качестве губок.

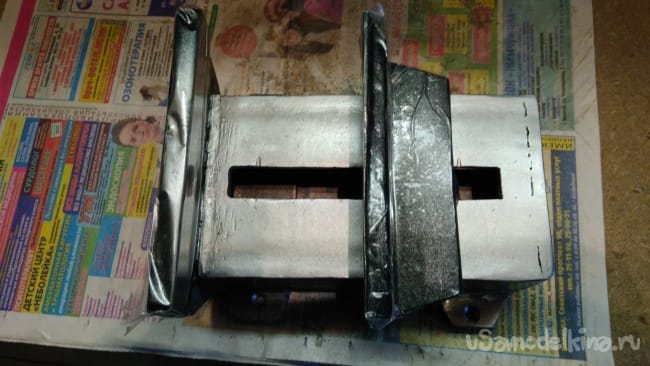

Зачищаю.

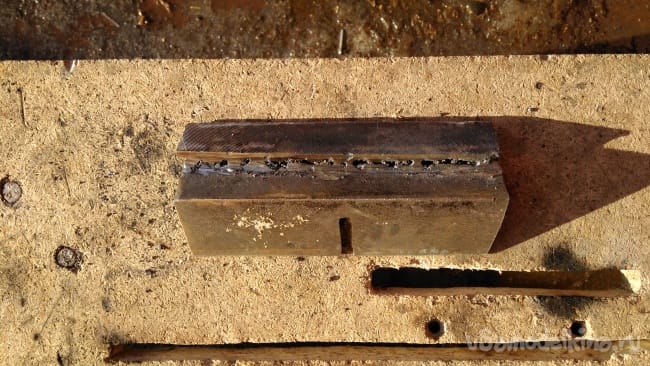

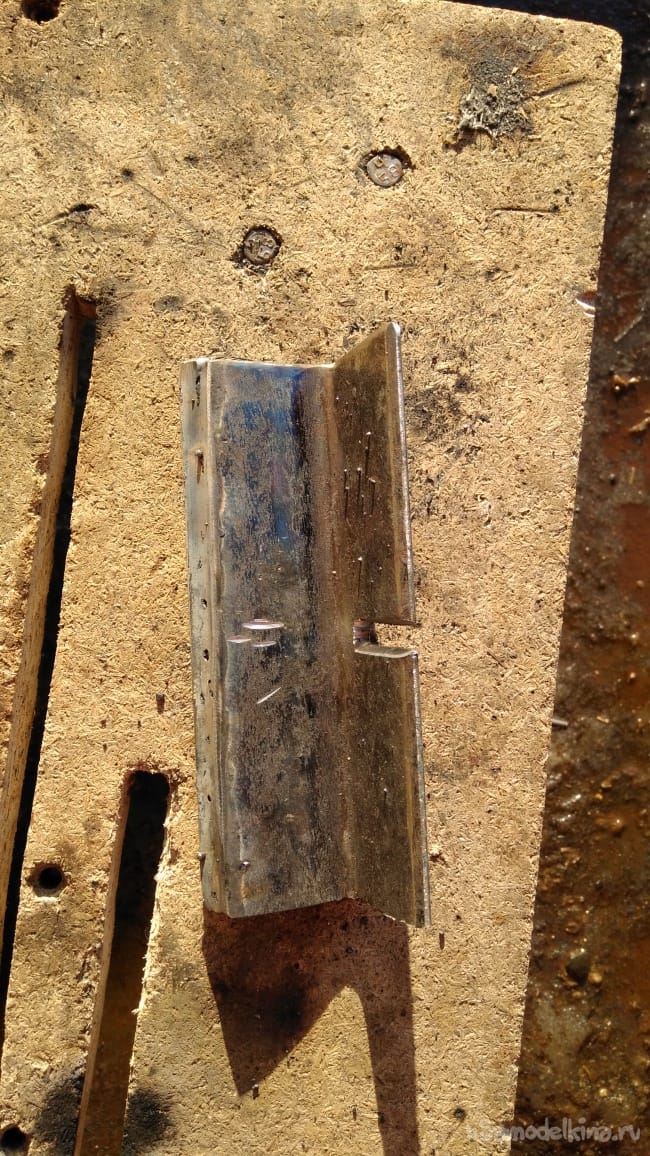

Далее в уголке делаю прорезь для сварки.

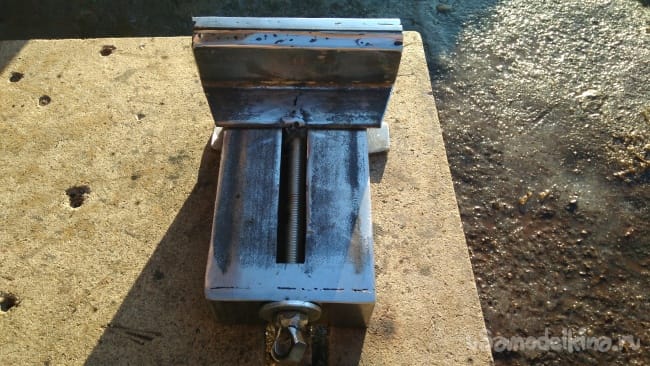

И привариваю уголок к удлинённой гайке с приваренной полоской.





Делаю вороток.

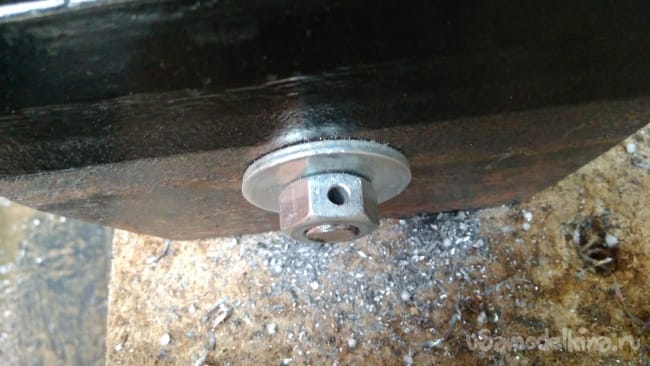

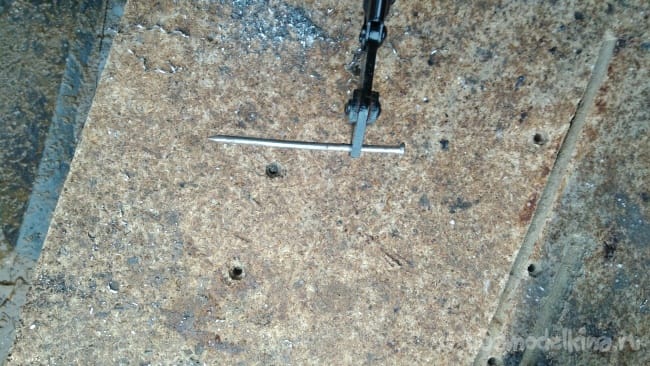

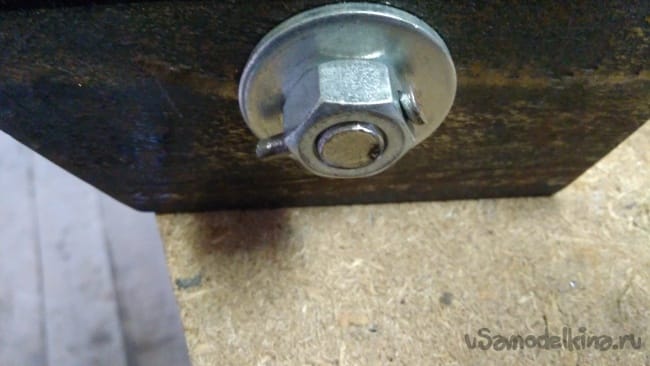

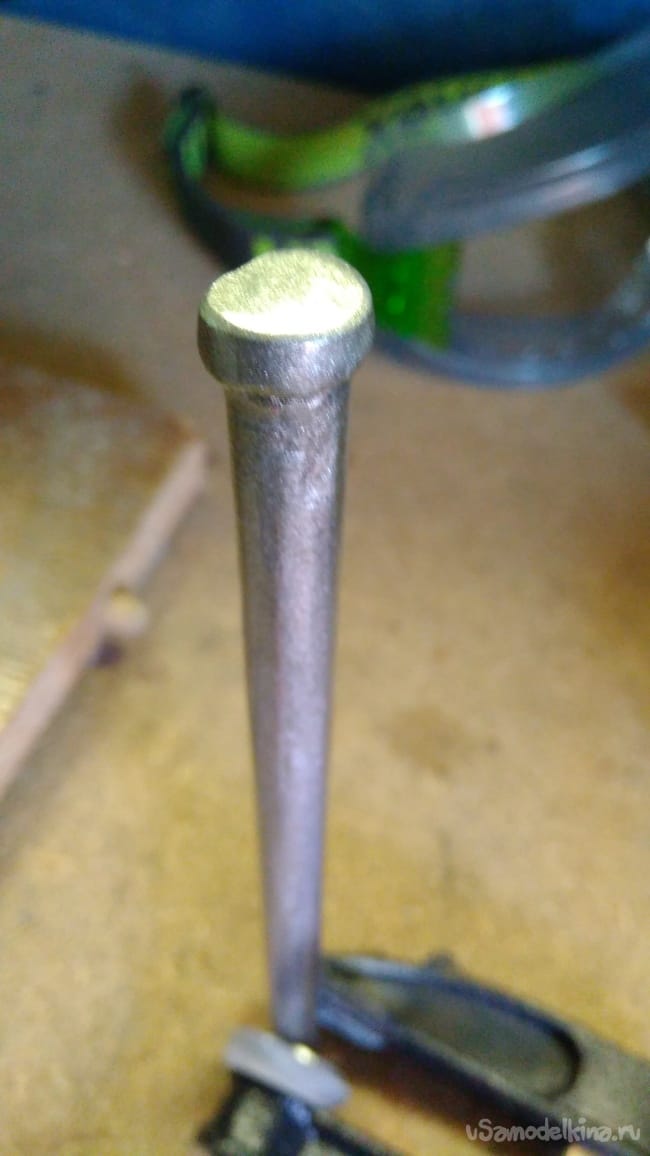

В гайке с болтом сверлю отверстие и вставляю гвоздь.

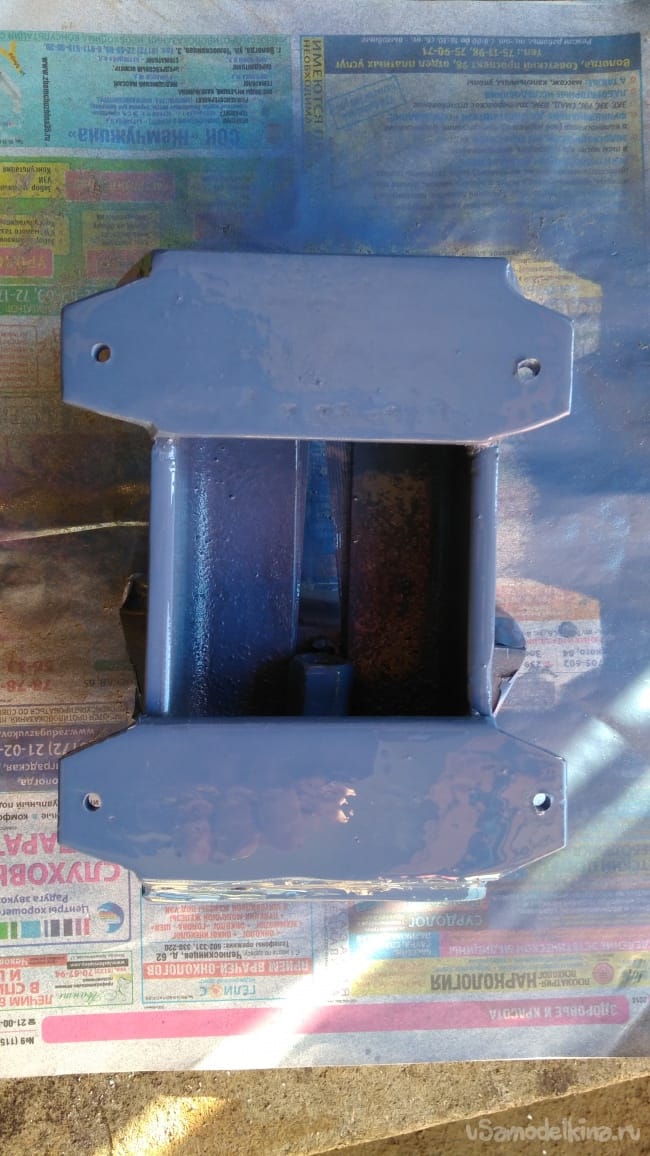

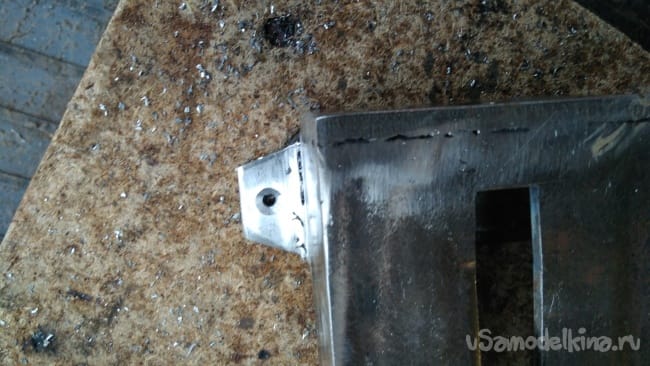

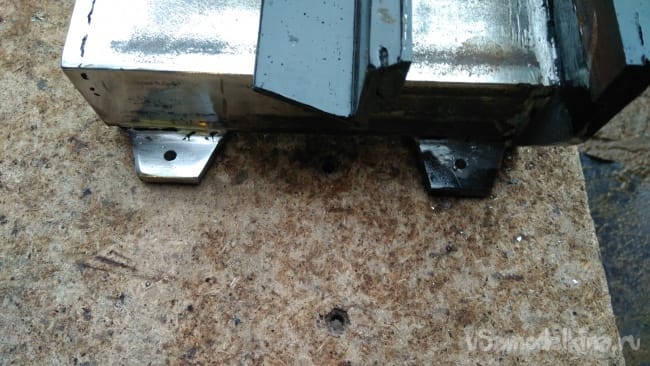

В ножках тисков сверлю отверстия для крепления тисков саморезами к столу.

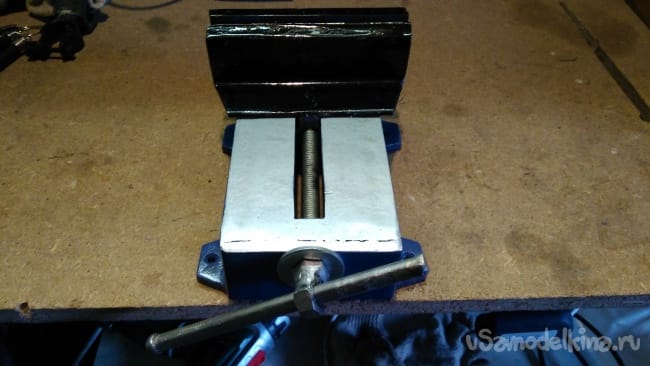

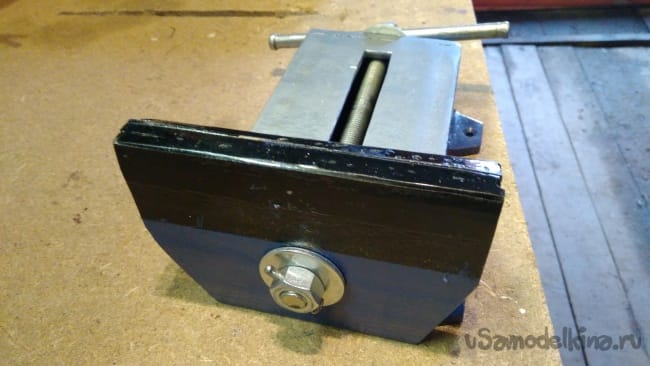

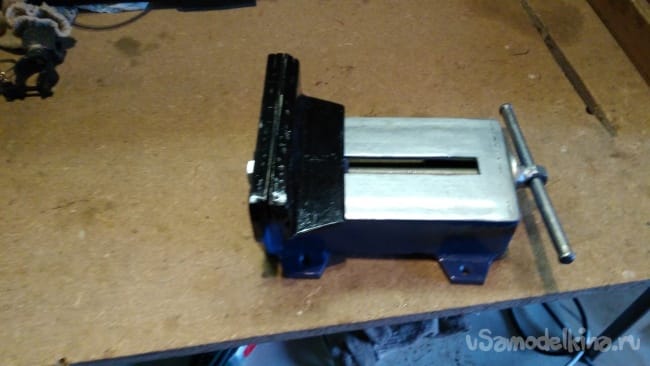

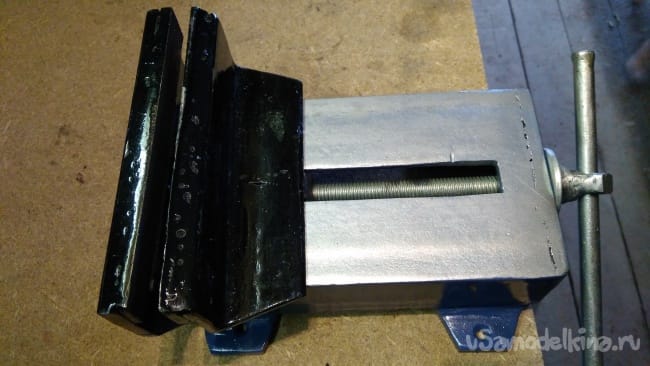

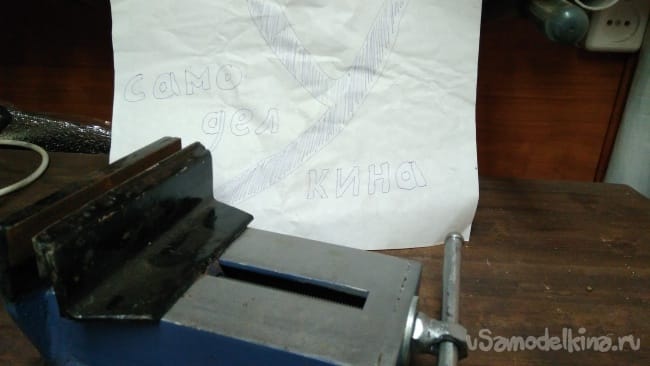

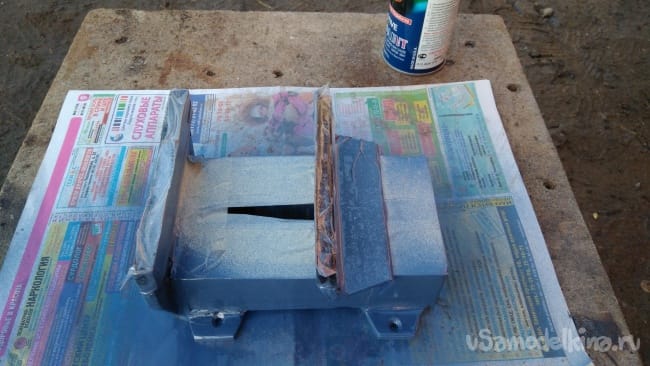

Крашу изделие.










Всем пока.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Магнитная метла на колесах своими руками

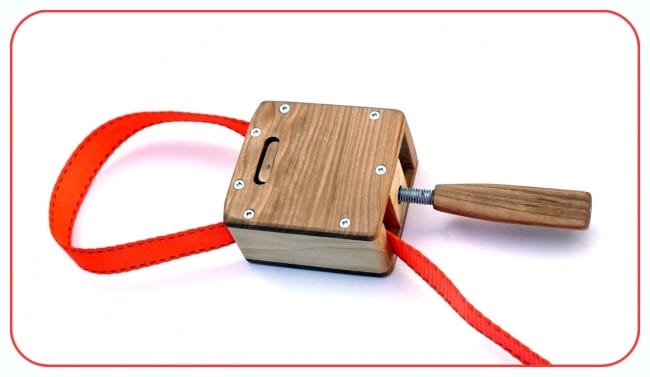

Ленточная струбцина своими руками
