Приветствую всех самоделкиных, сегодня пойдёт речь о создании ножек для направляющей , предназначенной для более быстрой и простой работы с мини циркулярной пилой.
Сначала необходимо определить размеры и форму ножек в соответствии с требованиями. Затем выбираются материалы для изготовления ножек.
Рассмотрев различные варианты в интернете, я не нашёл того, что удовлетворило бы моим запросом; в основном, все делают достаточно хлипкие конструкции по принципу «два бруска и два алюминиевых уголка в качестве направляющих »
Использовать деревянные бруски в качестве ножек сомнительная идея, дерево не простая структура, на влаге разбухает, на солнце сохнет и трескает, поэтому, чтобы точность всего станка была выше, ножки лучше сделать из металла.
В данном случаи можно использовать металлические уголки, так как они обладают высокой прочностью и устойчивостью к нагрузкам.
К сожалению подходящих по размеру уголков у меня не оказалось, поэтому данное изделие буду создавать из остатков швеллера, который достаточно толстый, что положительно влияет на прочность всей конструкции.
Направляющая с ножками из металлического швеллера имеет ряд преимуществ перед направляющей с ножками из деревянных брусков.
Во-первых, металлический швеллер обладает высокой прочностью и устойчивостью к нагрузкам. Деревянные бруски, в свою очередь, могут быть менее прочными и склонными к деформации, особенно при больших нагрузках.
Во-вторых, металлический швеллер обладает более точной геометрией и позволяет получить более ровные и точные резы. Деревянные бруски могут иметь неровности и несоответствия по форме, что может привести к неточности и неровности резов.
Использование направляющей с ножками из металлического швеллера имеет ряд преимуществ перед направляющей с ножками из деревянных брусков, включая высокую прочность, точность и универсальность. Это делает ее более удобной и функциональной при работе с мини циркулярной пилой.
Итак, после выбора материала перейдём к реализации задумки в жизнь.
Для изготовления металлических ножек и фиксации их к направляющей потребуются следующие материалы и инструменты:
МАТЕРИАЛЫ
1) Швеллер или металлические уголки
2) Электроды
ИНСТРУМЕНТЫ:
- Болгарка
- Металлический уголок
- Чертилка или карандаш
- Свёрла
- Сверлильный станок
- Струбцины
Приступим к изволению:

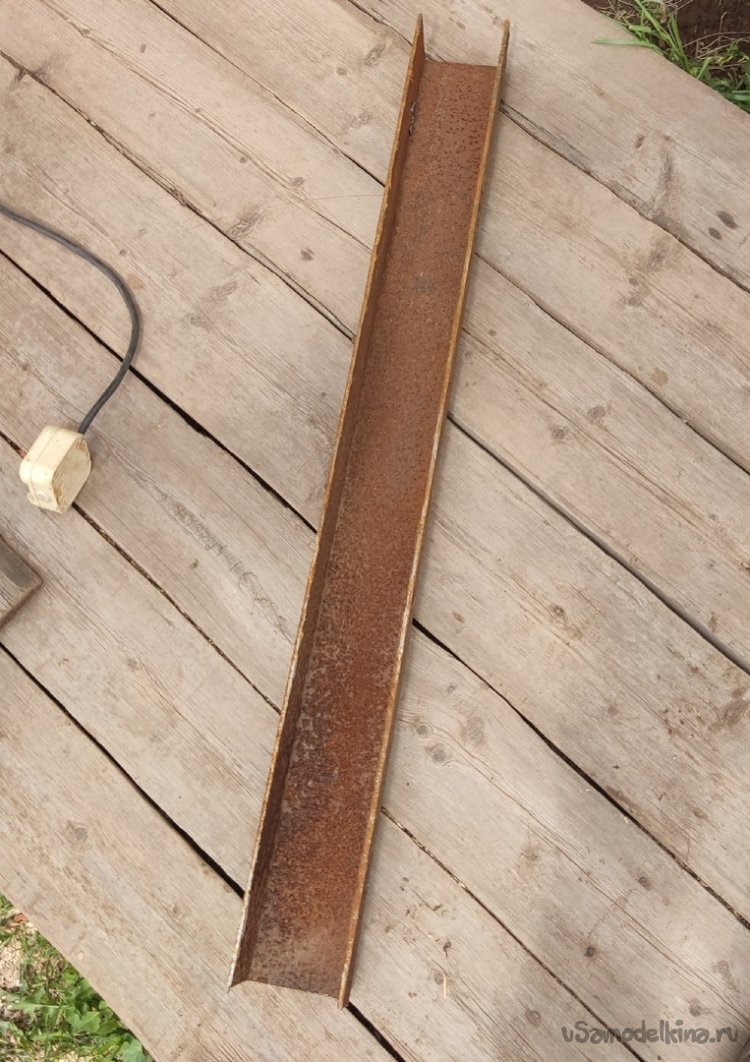

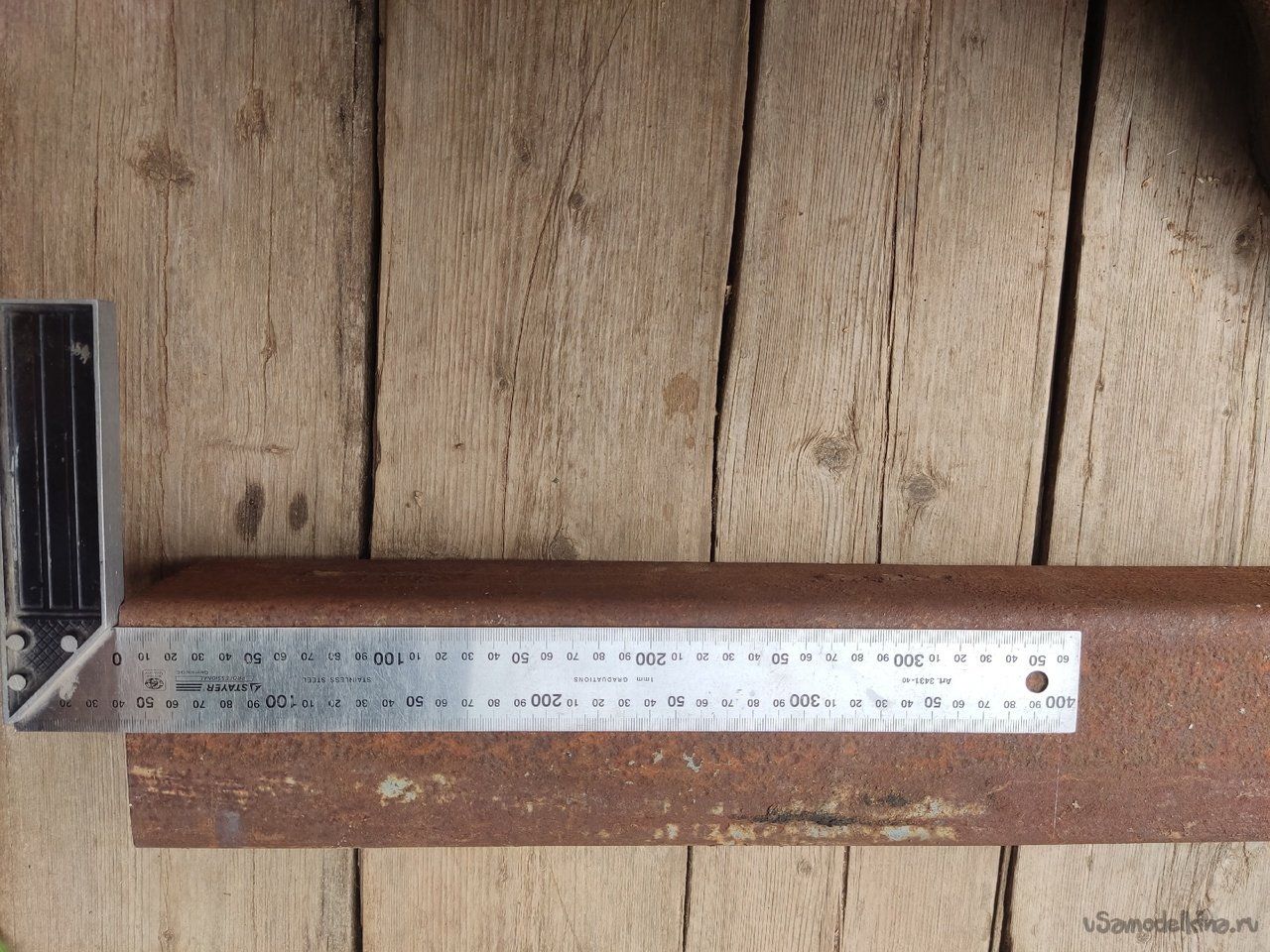

1. Как уже было сказано, выбираем подходящую заготовку. Важно, чтобы высота бортиков ваших уголков, сделанных из швеллера, была чуть больше максимального пропила диска.
2. Шлифуем острые края, чтобы с заготовкой было более удобно работать. Стачиваем все возможные дефекты литья или эксплуатации.

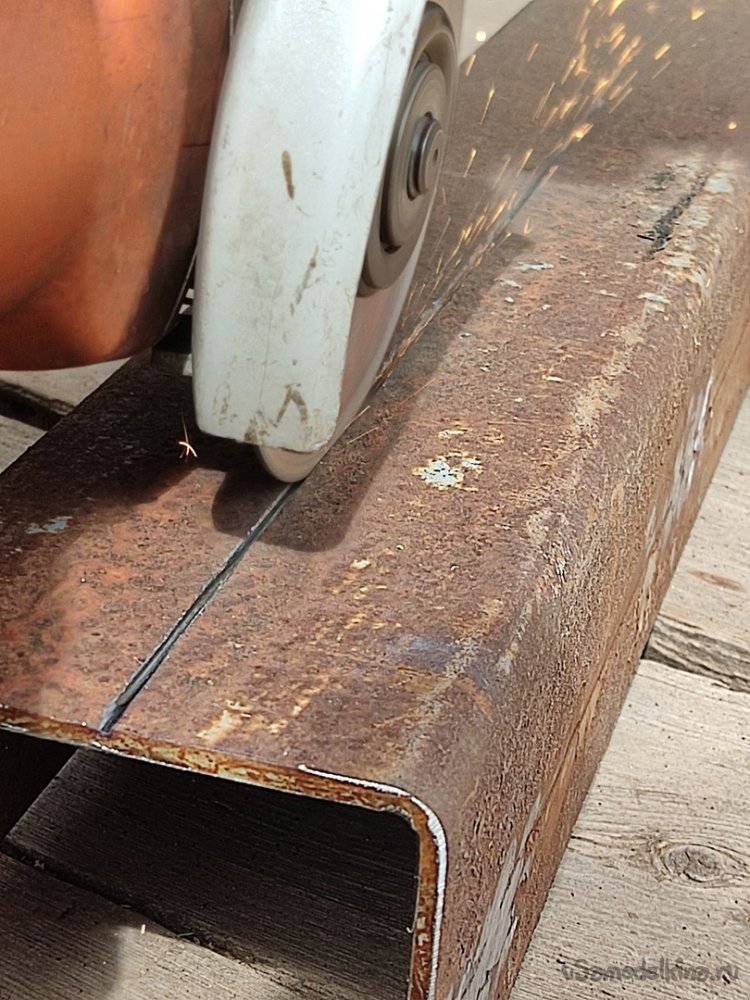

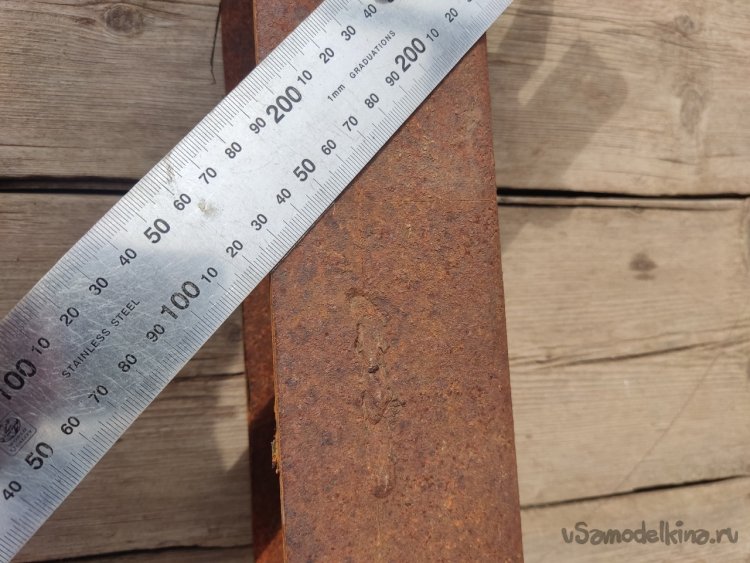

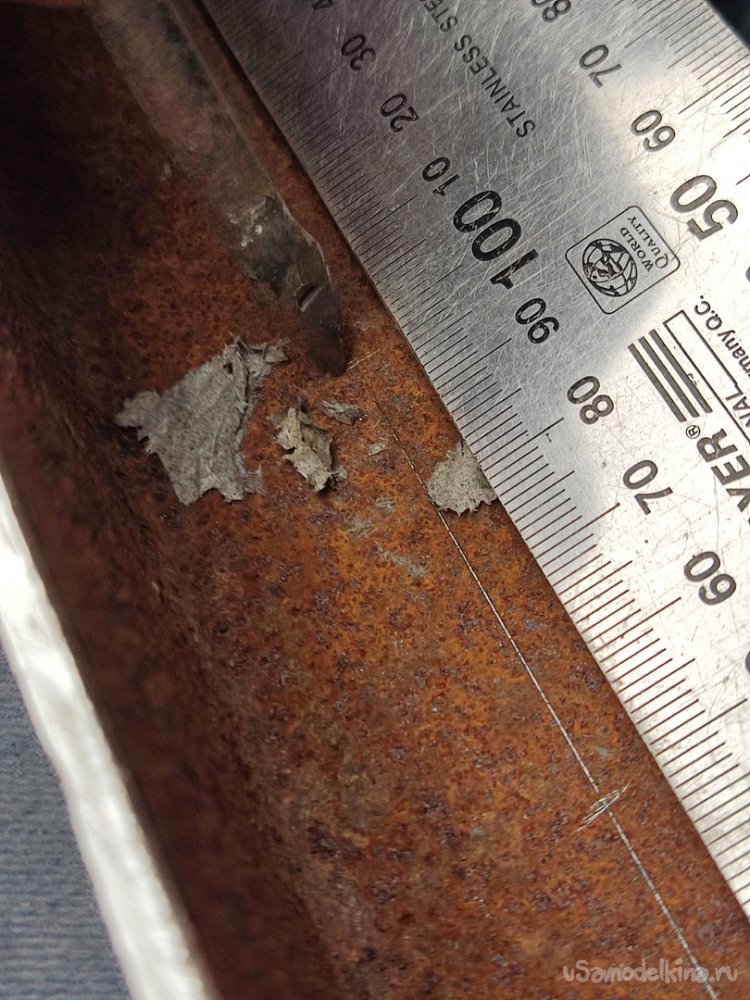

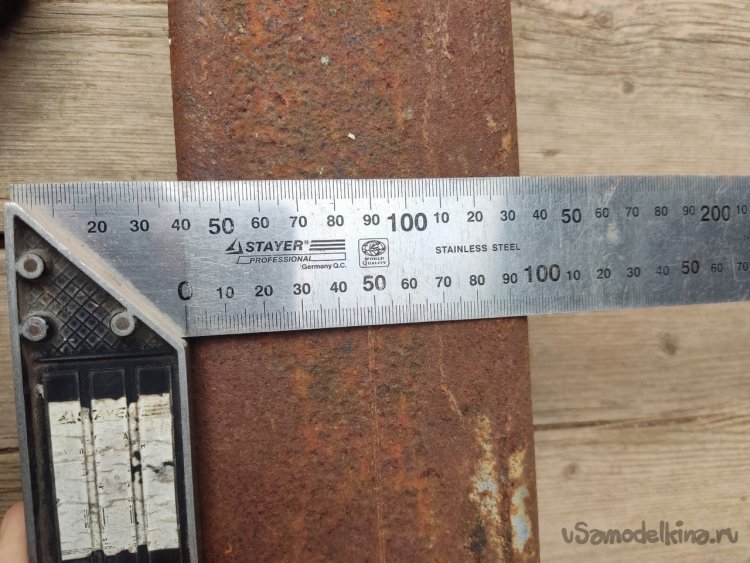

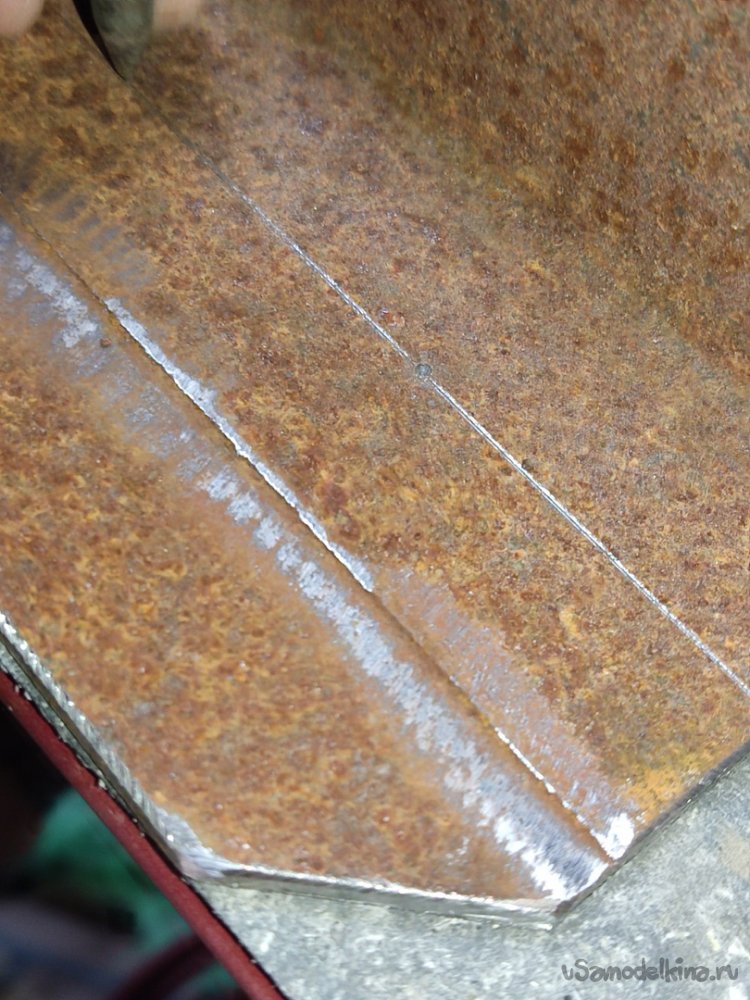

3. Так как я использую швеллер, то наношу предварительную разметку при помощи чертилки по середине заготовки, чтобы в будующем выпилить из него необходимые мне уголки.

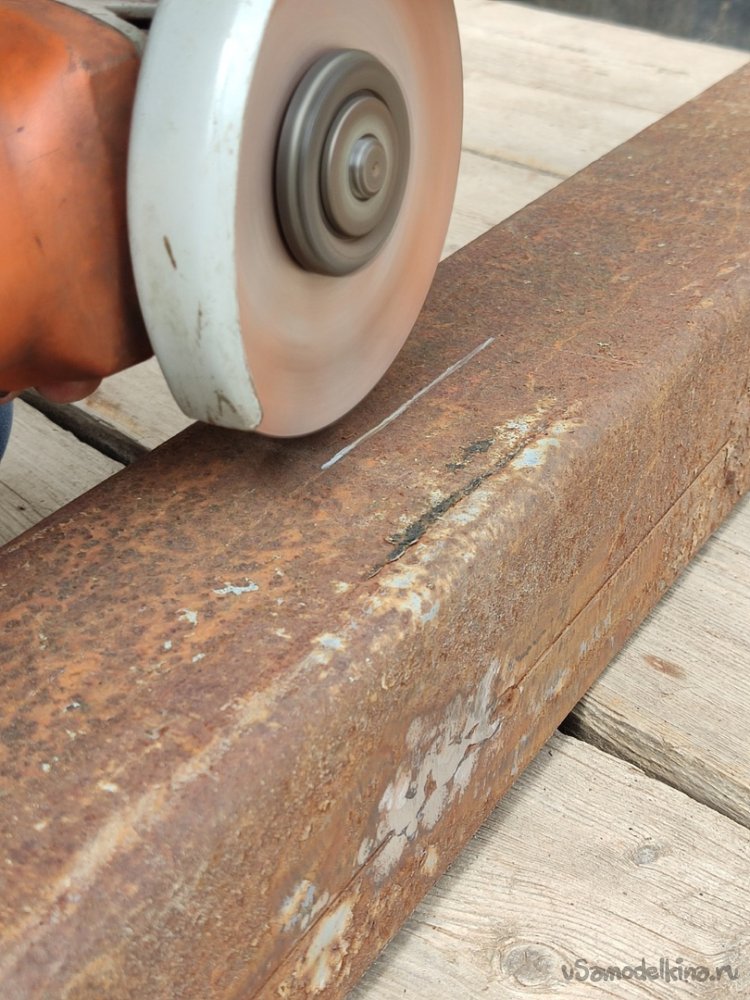

Края уголков, смотрящие вверх не должны быть острыми, поэтому по линейке заранее разметим линии, по которым в будущем спилим острые края.

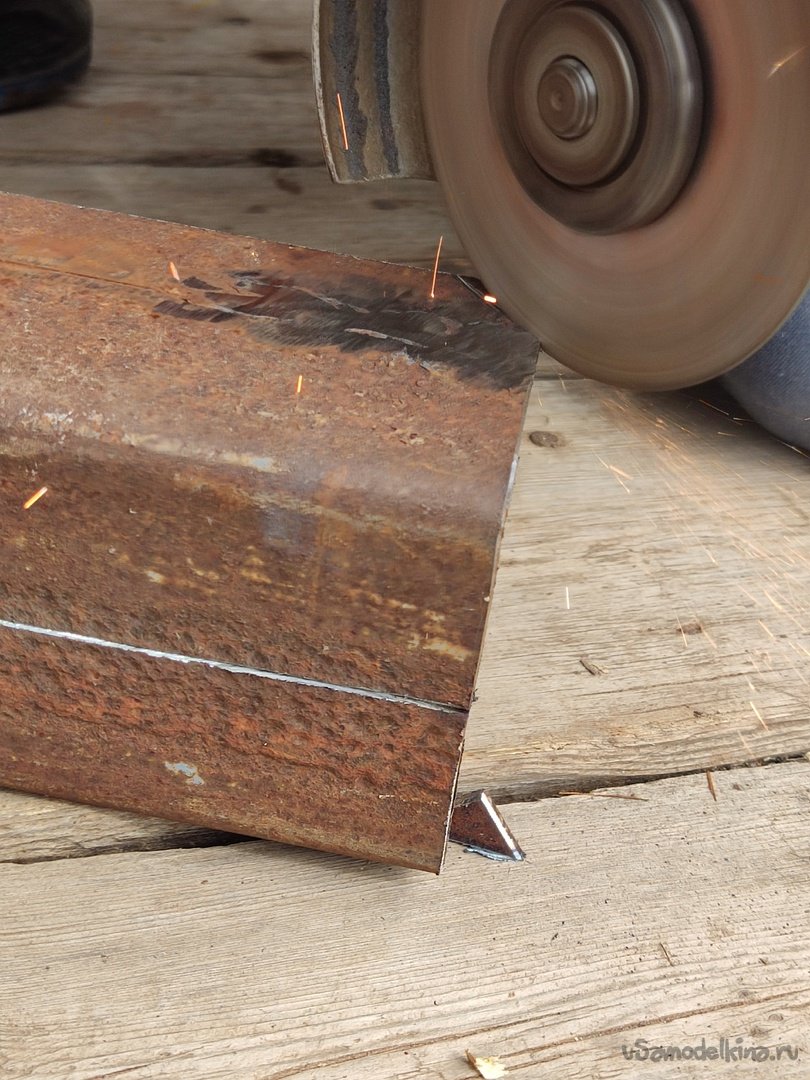

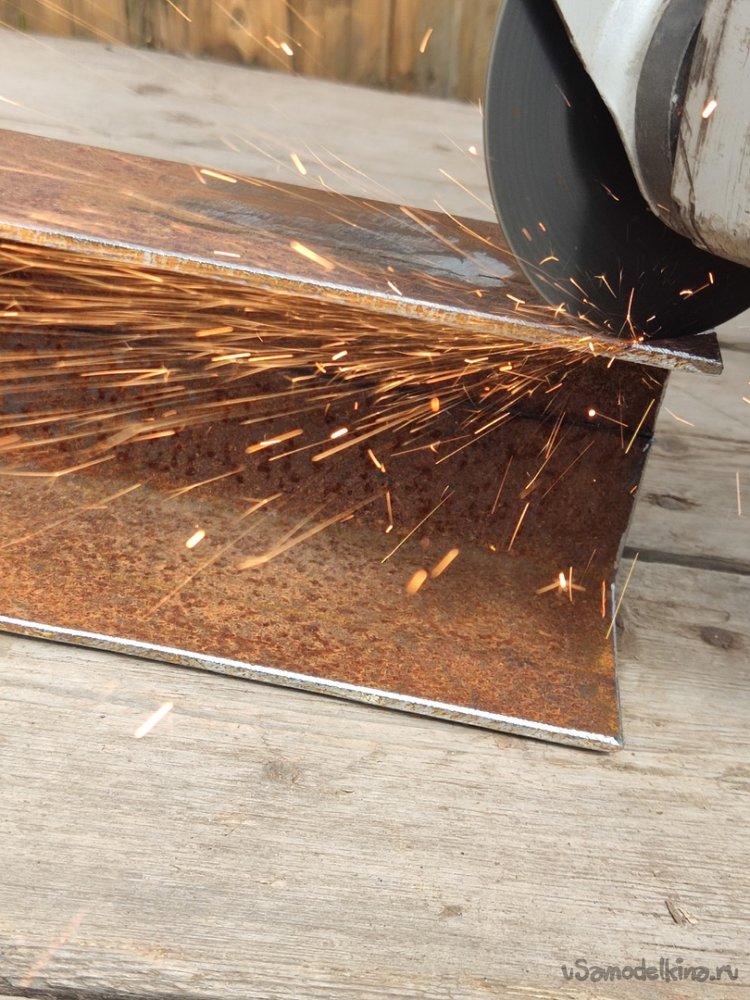

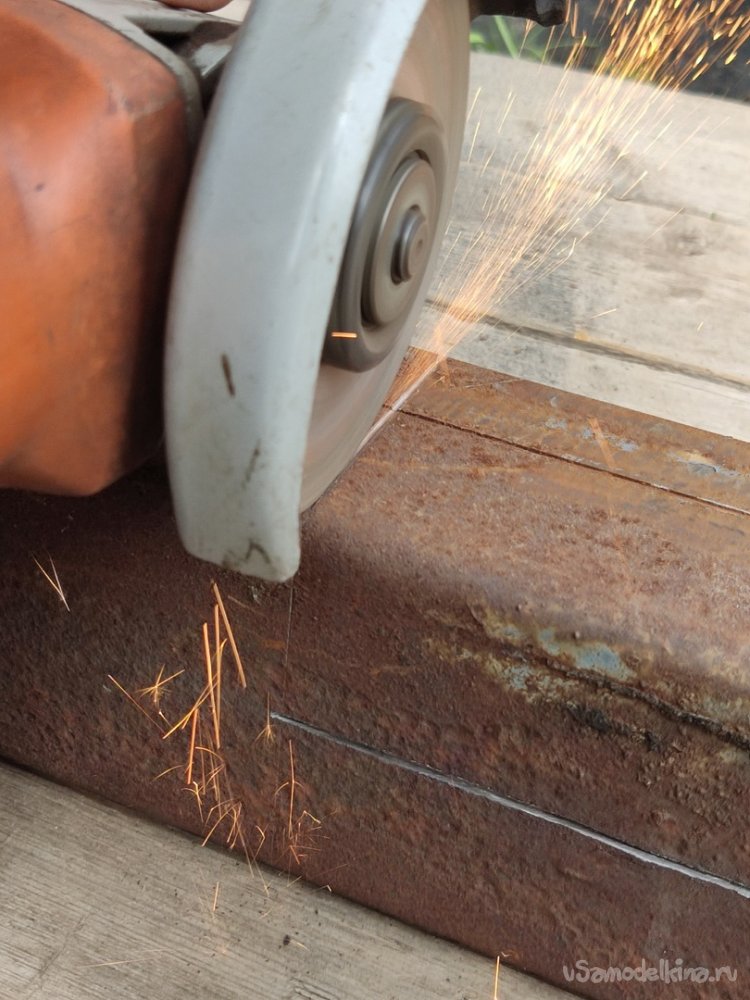

4. Выпиливаем всё, что разметили в предыдущем пункте, пилить следует осторожно и не торопясь, этот поможет избежать теплового расширения металла от трения, то есть если мы будем пилить за раз, то заготовку может увести а диск сломать, поэтому пилить следует в несколько заходов.

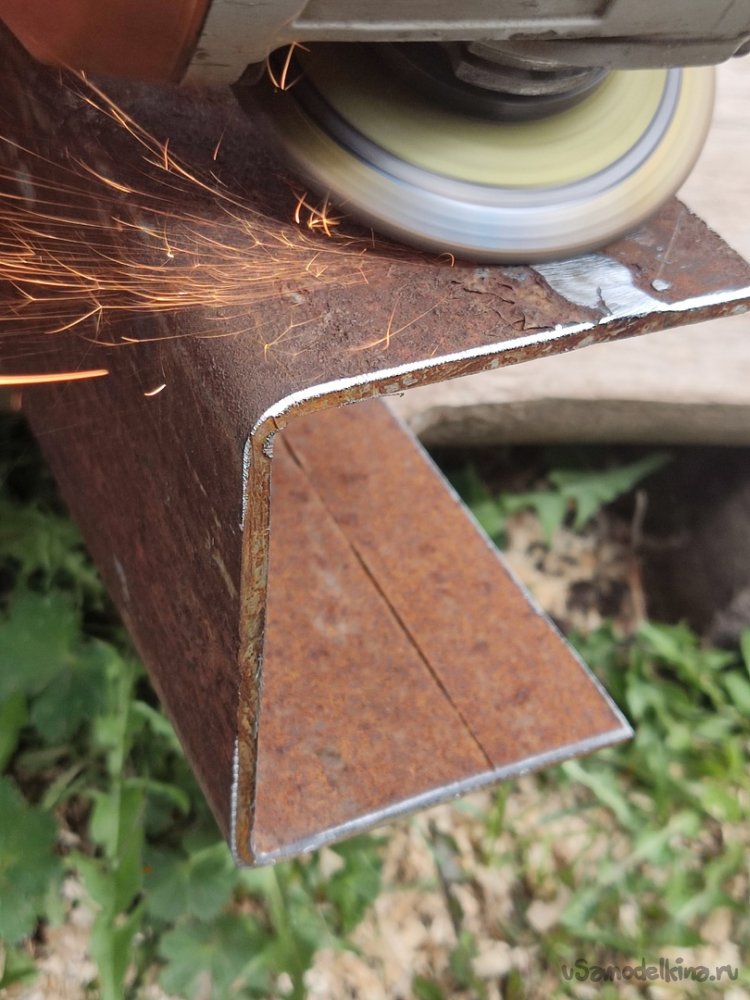

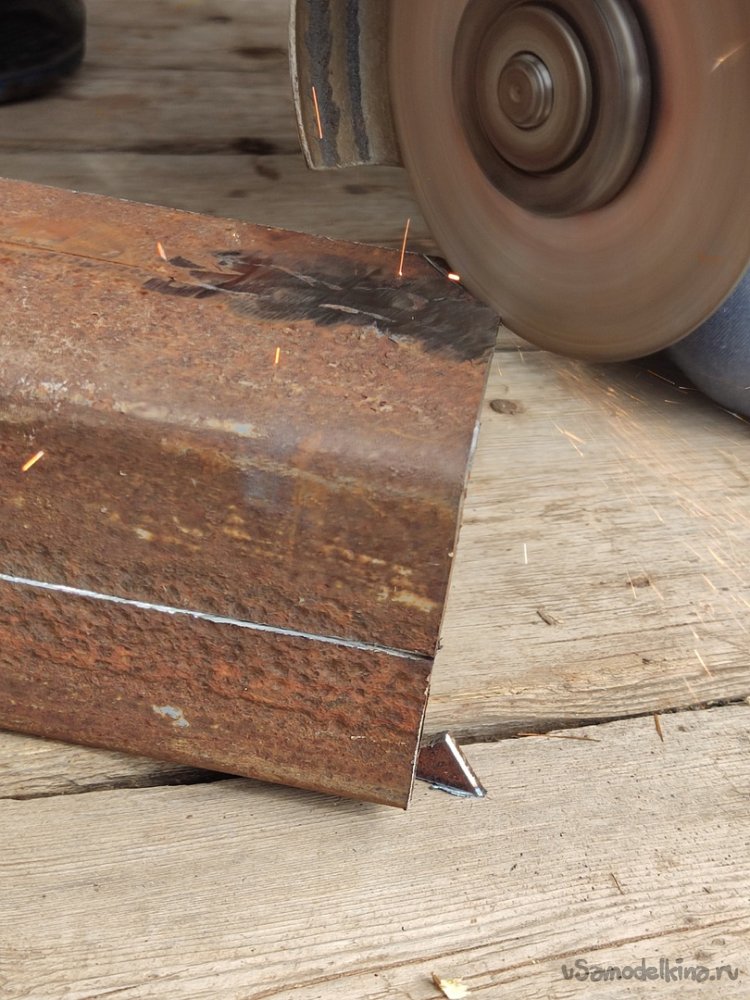

Желательно, пока заготовка большая и тяжёлая, с двух сторон сразу спилить края уголков, которые будут смотреть вверх

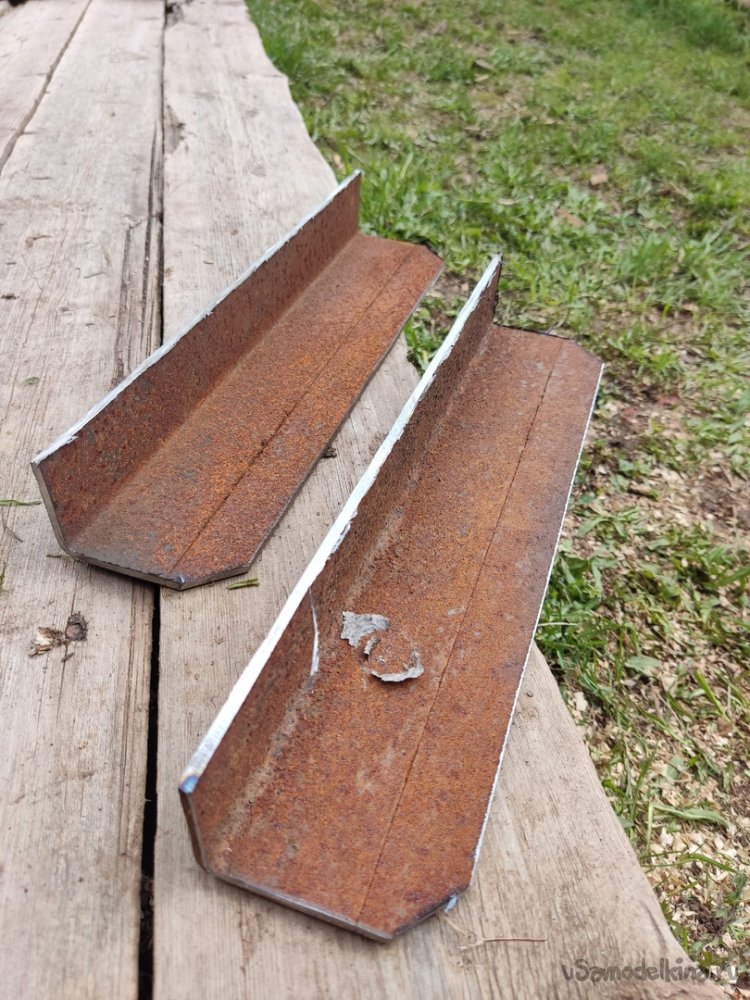

5. Распилив всё по размеченным линиям, получим увесистые уголки, которые благодаря своей массе благоприятно влияют на устойчивость конструкции.

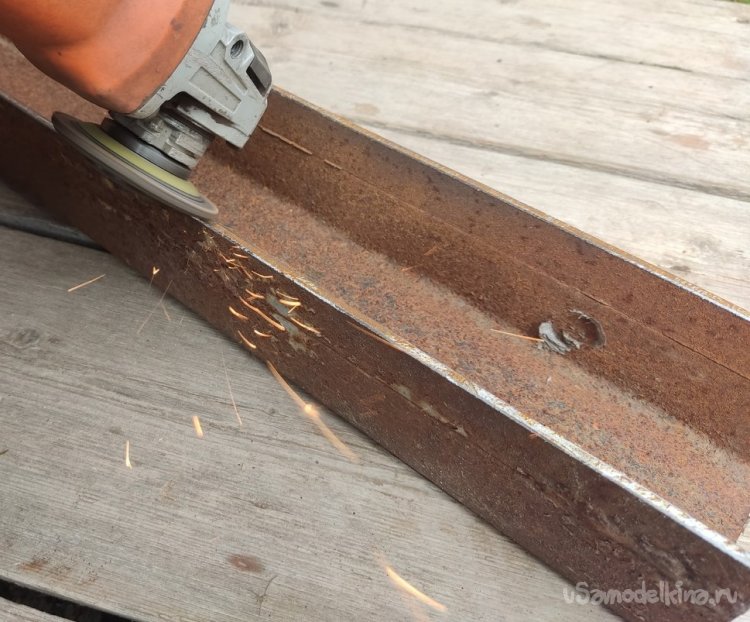

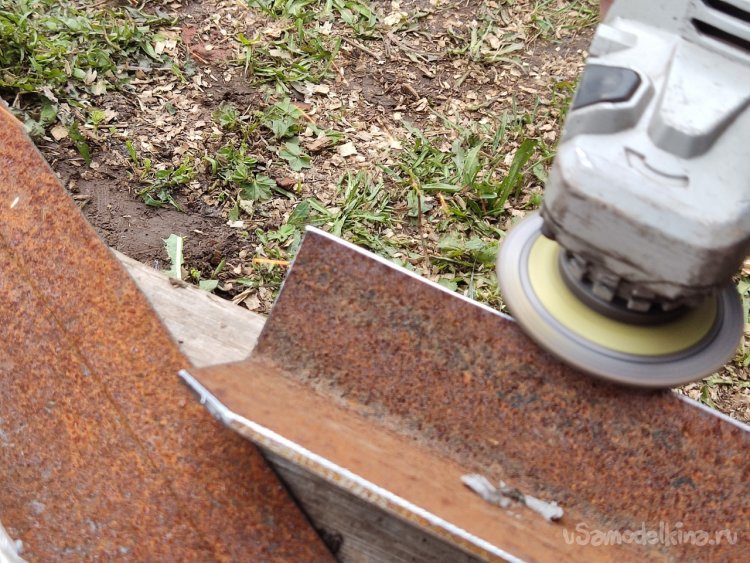

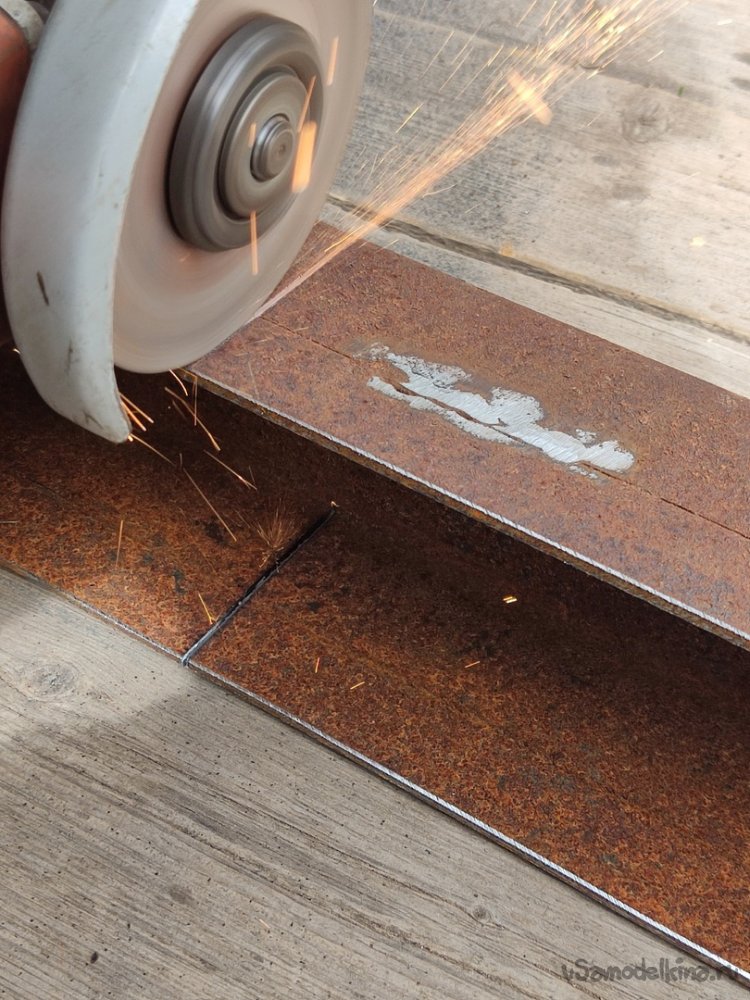

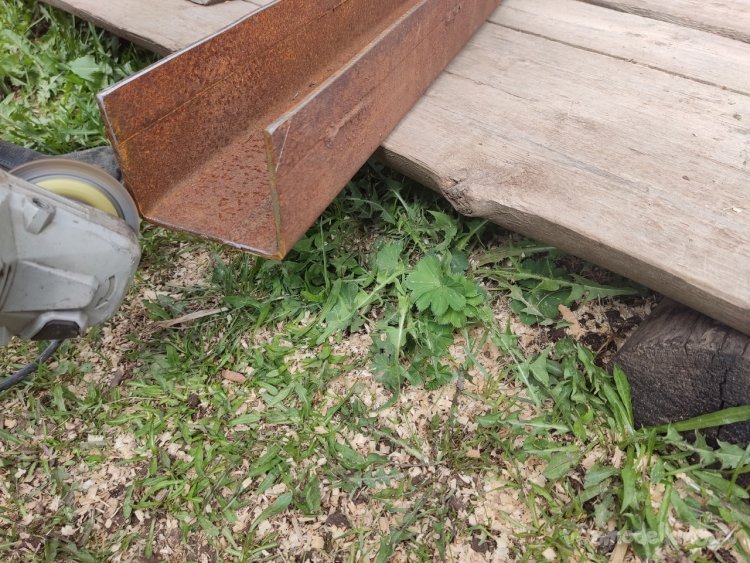

6. При помощи болгарки тщательно обрабатываем (шлифуем) все отпиленные края.
7. Далее следует произвести разметку под отверстия, предназначенные для фиксации брусков, которые сбоку будут притягиваться к металлическим уголкам для защиты диска циркулярной пилы.
8. После того, как всё разметили, набиваем в местах будущих отверстий углубления при помощи молотка и кернера

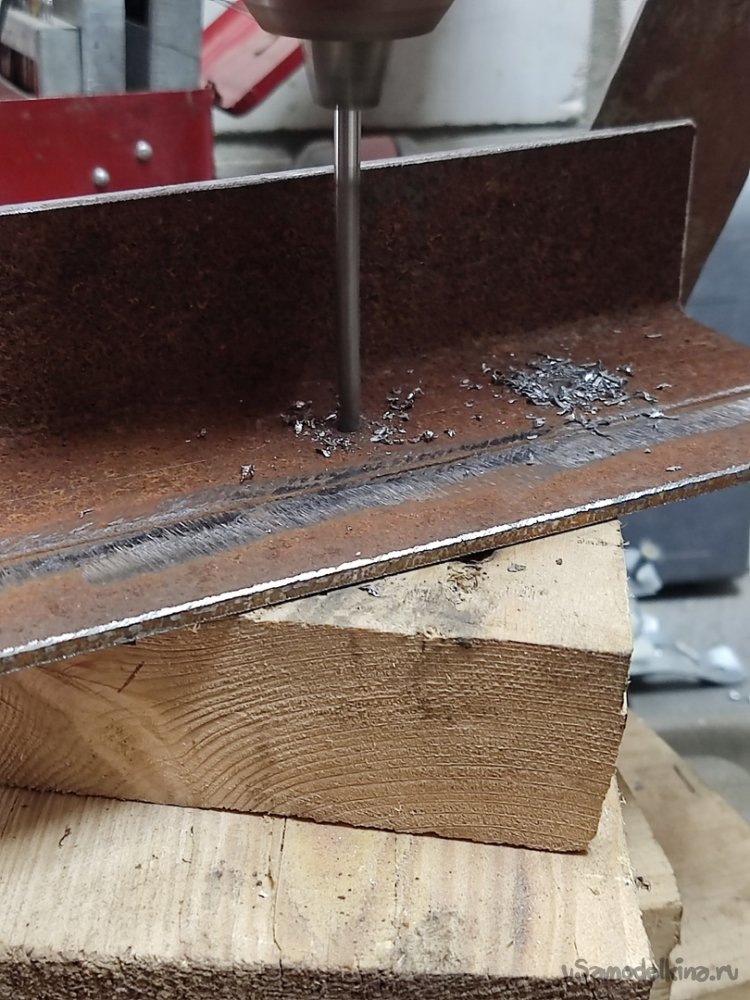

9. Высверливаем отверстия на сверлильном станке

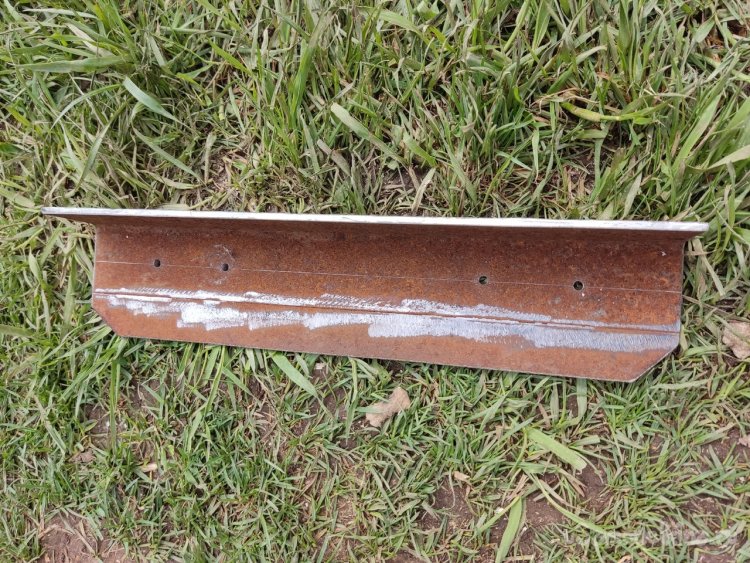

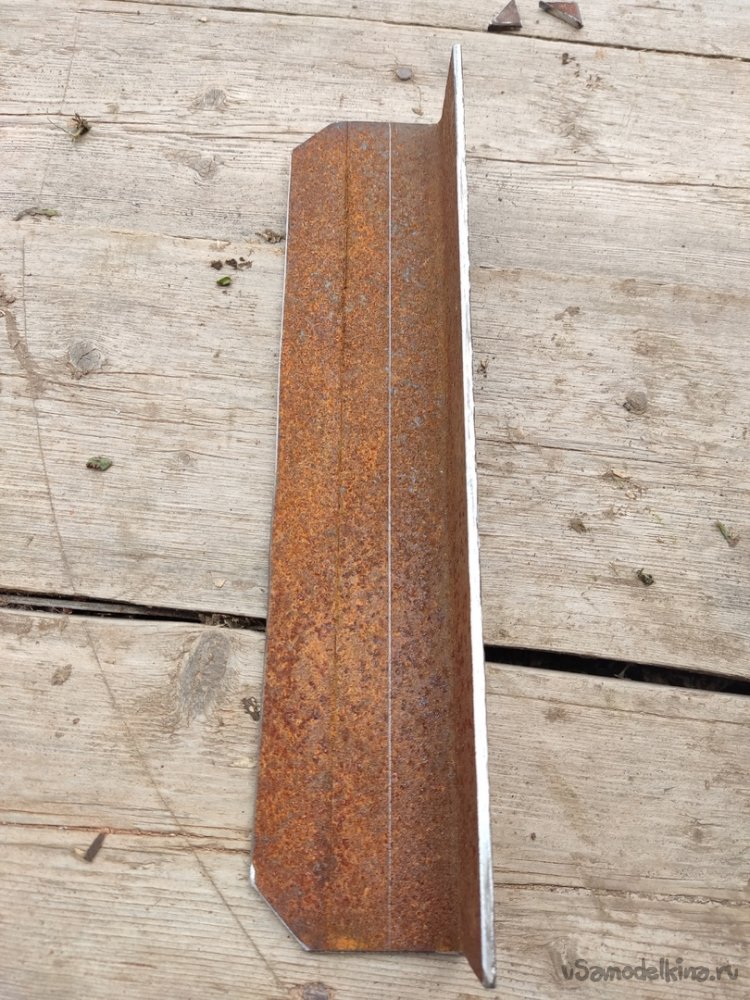

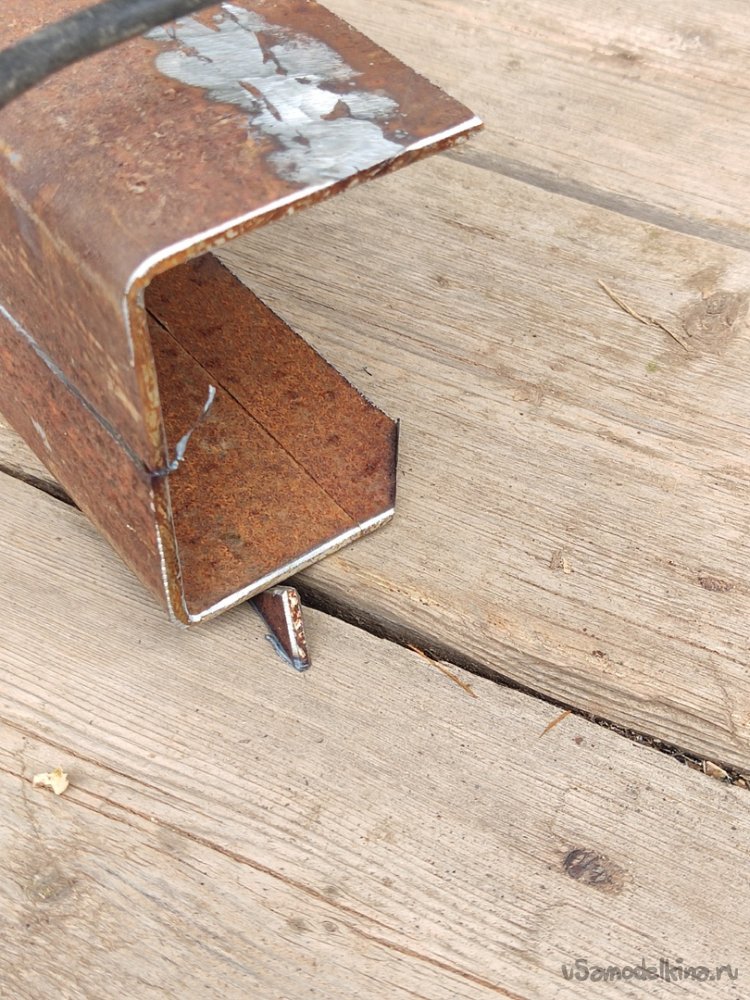

10. «Ножки» для станка готовы
11. Теперь необходимо приварить «ножки » к направляющей по прямым углом, для этого дела желательно использовать струбцины.
12. Собираем станок-приспособление на ровной поверхности, чтобы минимизировать погрешности. Для того чтобы выставить направляющую к ножке на нужную высоту под прямым углом воспользуемся подкладками и струбцинами.
Желательно найти две подкладки, имеющие одинаковую толщину. В моём случаи это два старых, уже не пригодных для использования уровня. У вас это может быть что угодно: кирпичи, бруски и т. д. главное, чтобы размеры сошлись.

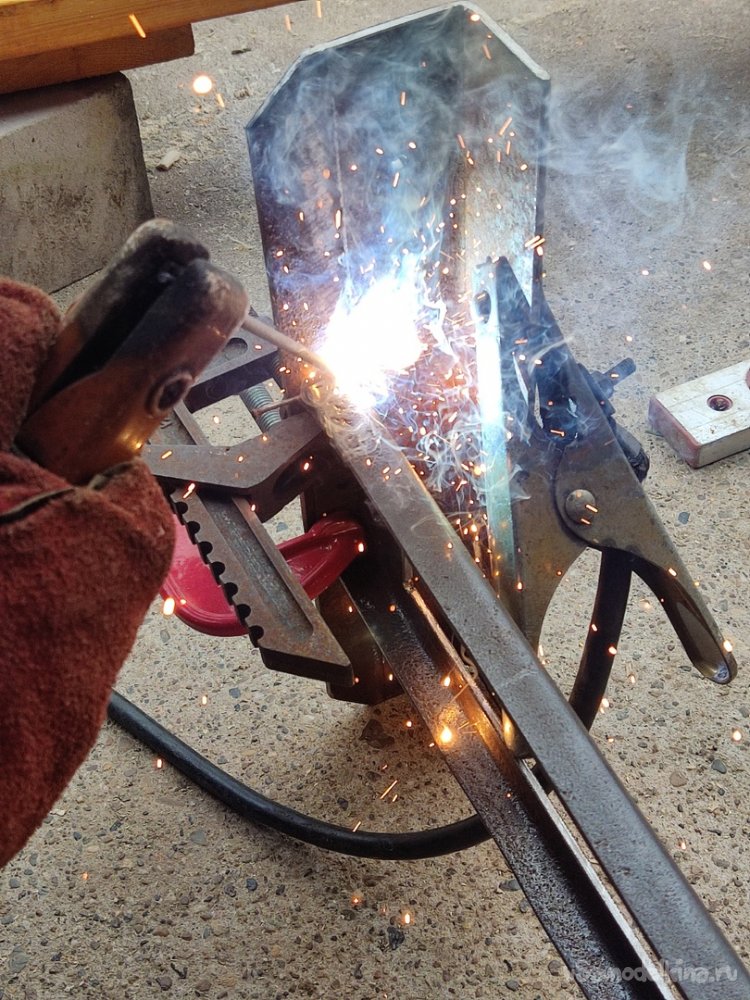

Выставляем при помощи подкладок направляющую на определённом уровне по центру ножек и фиксируем струбцинами с одной стороны под прямым углом.

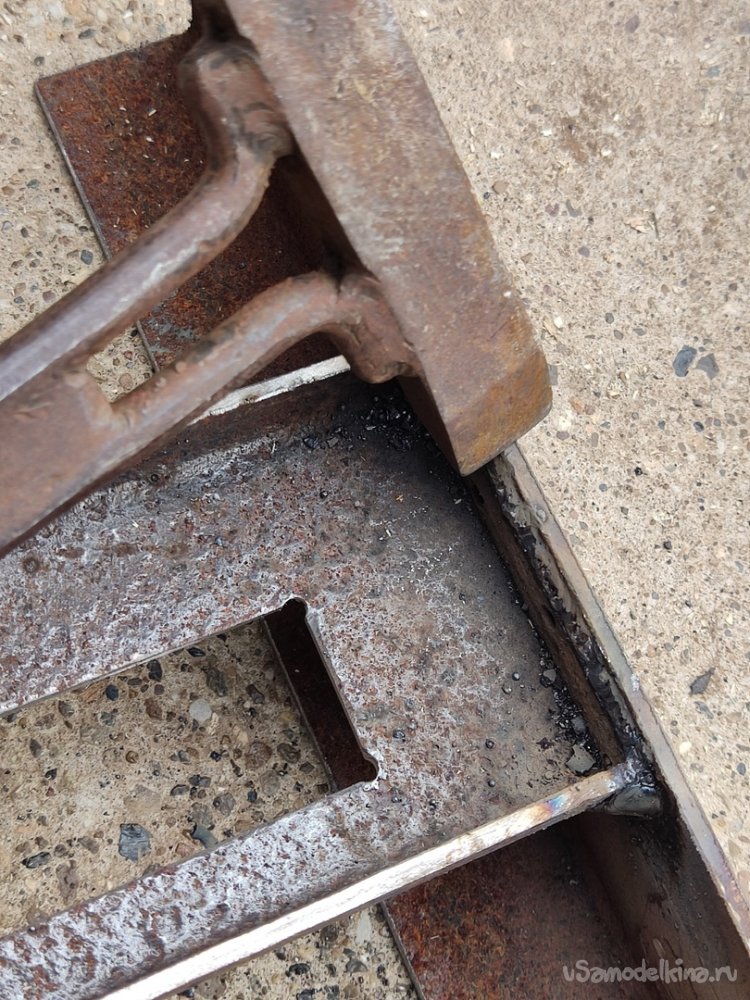

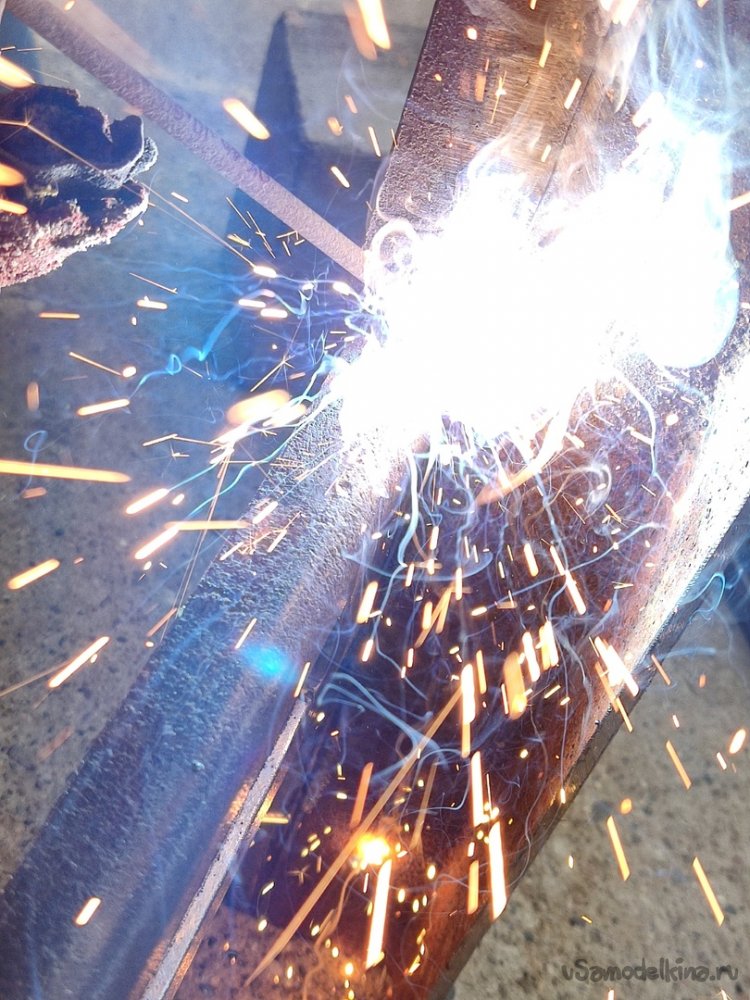

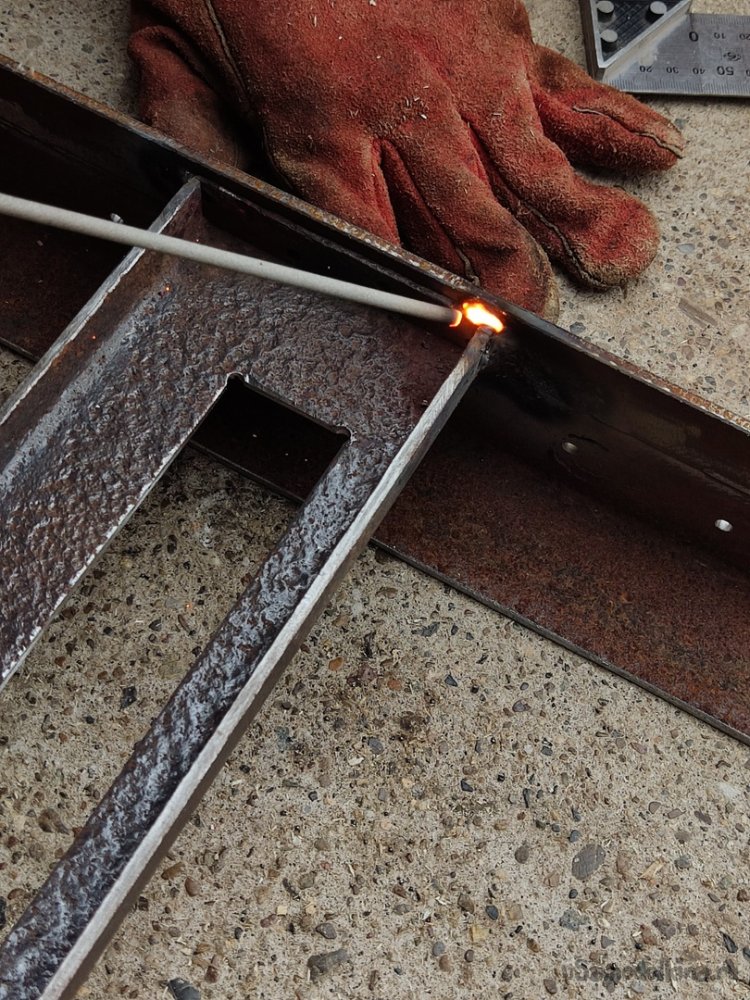

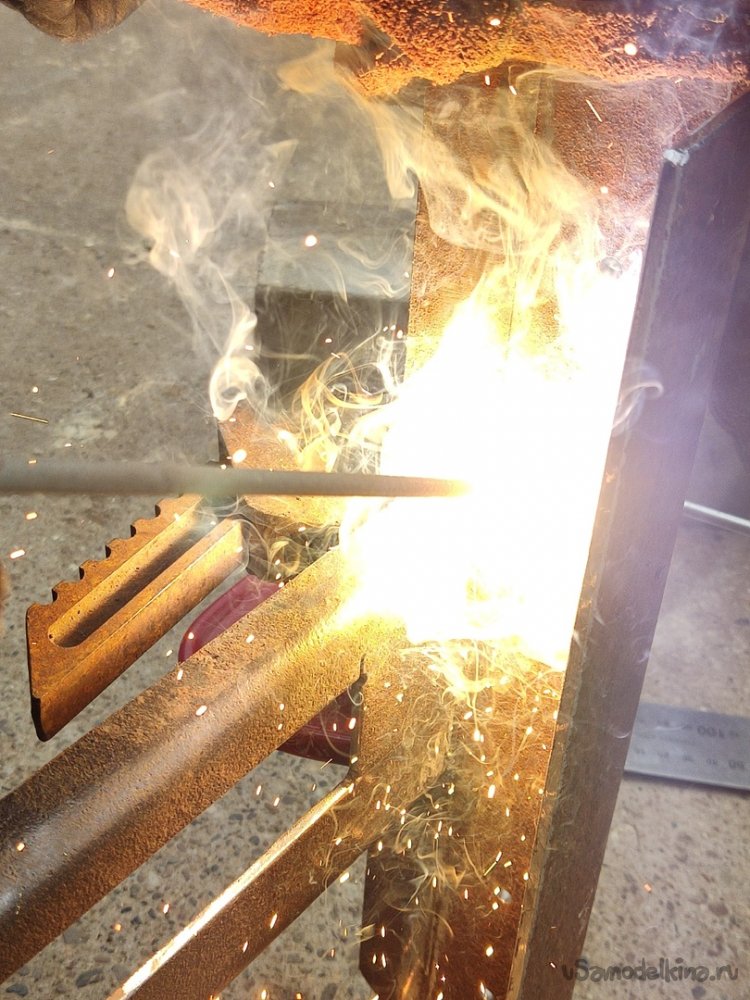

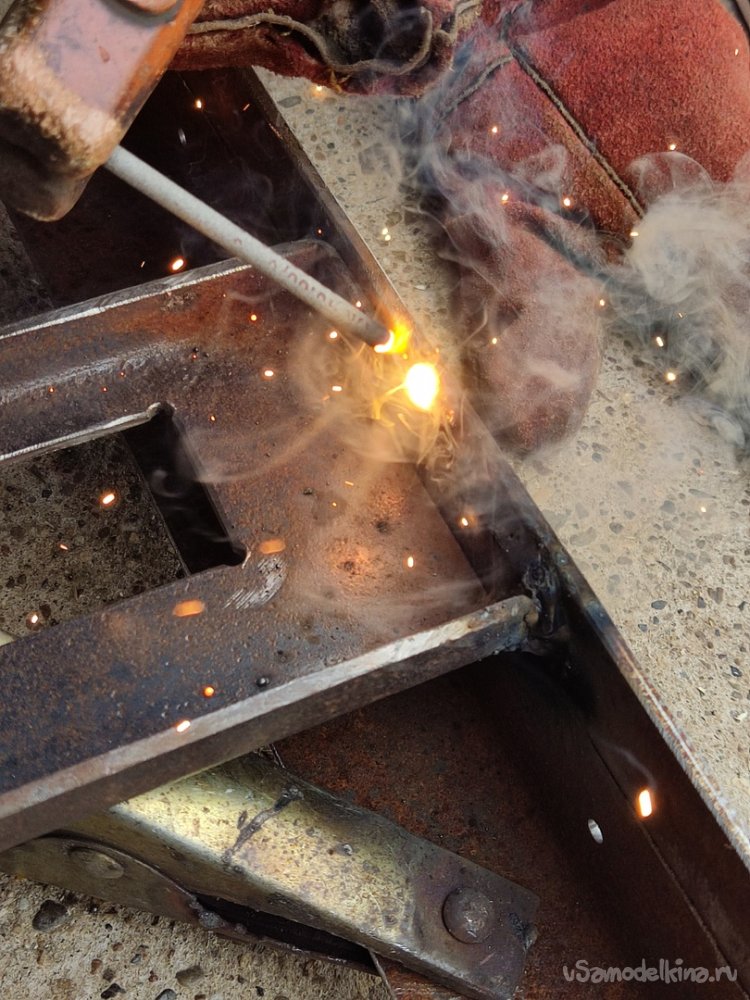

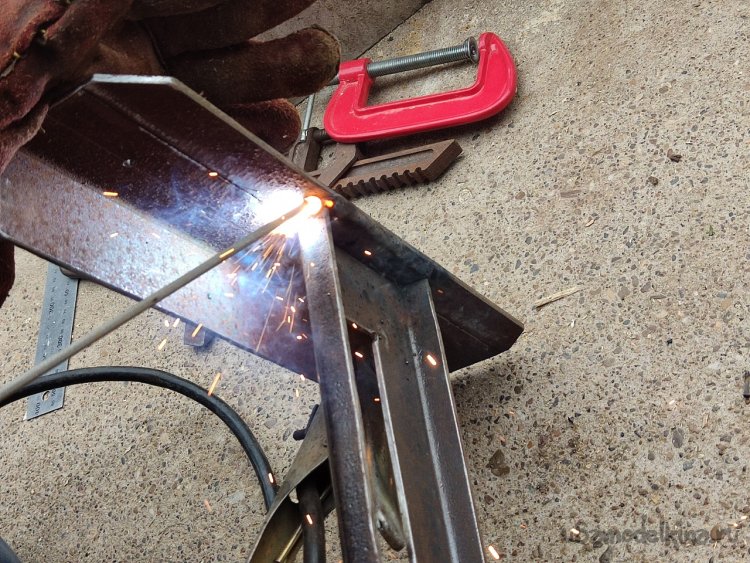

13. Привариваем с боков, далее проходим верхний стык. Когда хорошенько приварили, сбиваем лишний шлак

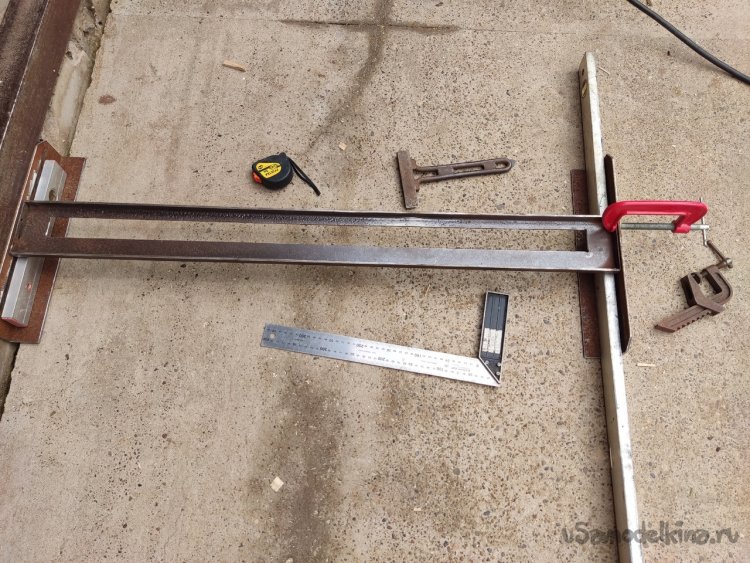

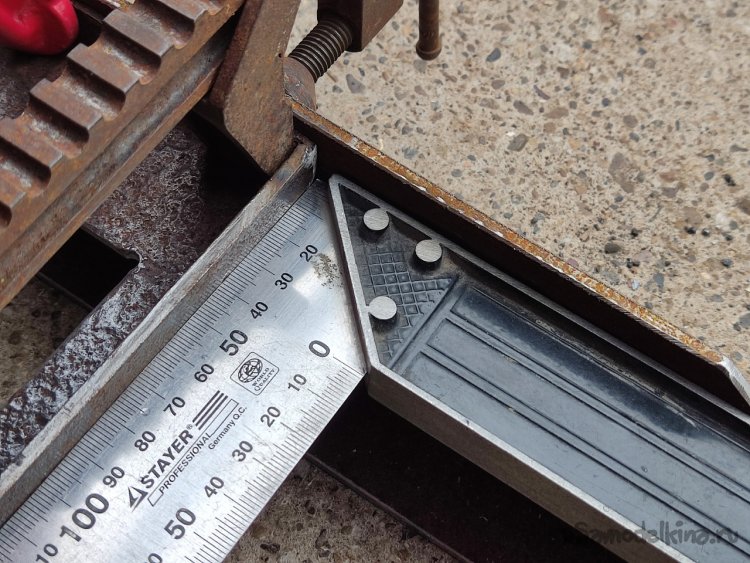

14. Угольником проверяем геометрию конструкции. Если всё хорошо движемся дальше, а именно привариваем по такому же алгоритму другой край направляющей к «ножке»
15. Проверяем геометрию всей самоделки угольником.

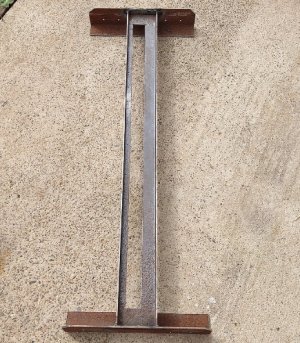

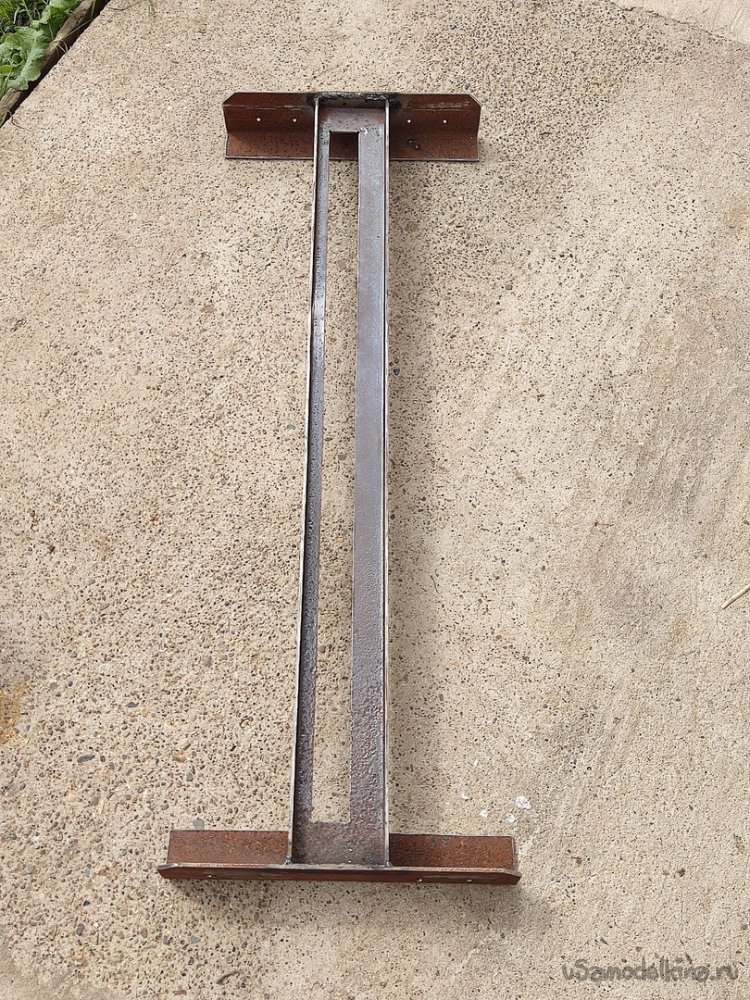

16. Изделие готово.

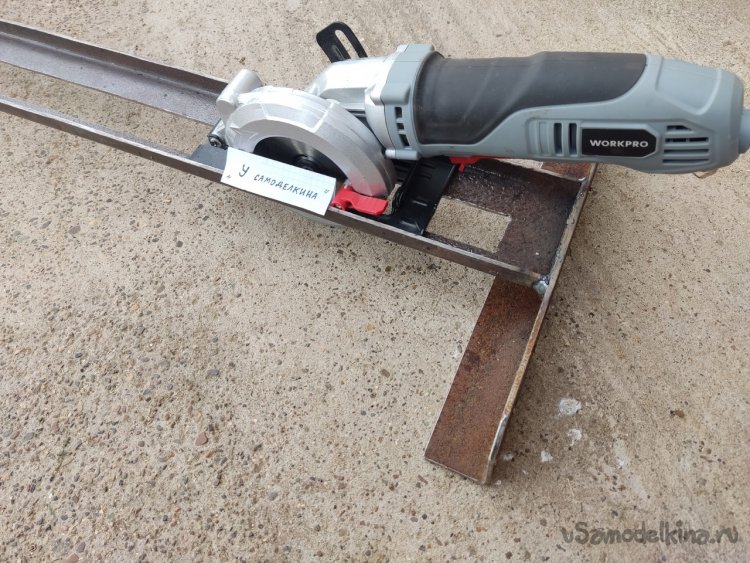

Если чувствуете габариты пилы и ход диска, то ограничительные бруски с внутренней стороны металлических ножек можно не прикручивать (они понадобятся лишь тогда, когда будите пилить что-то большое).
Одним из главных преимуществ такой направляющей является устойчивость и прочность конструкции благодаря использованию металла высокой прочности. Ножки из металлического швеллера обеспечивают надежную фиксацию направляющей на столе или другой поверхности, что позволяет избежать люфта и дополнительных вибраций во время резки.
Кроме того, направляющая с ножками из металлического швеллера позволяет получить более точные и ровные резы благодаря тому, что удерживает пилу в нужном положении и направлении. Это особенно важно при работе с материалами большой толщины или нестандартной формы, где требуется большая точность и аккуратность.
В целом, использование направляющей с ножками из металлического швеллера позволяет ускорить и упростить работу с циркулярной пилой, достичь высокой точности и безопасности при резке материалов различной толщины и формы.
Ну а на этом моё повествование подходит к концу, спасибо за то, что уделили время на мою статью; всем удачи и креативных идей.
