Что бы расширить возможности своей мини циркулярной пилы, я сделал для нее простую и удобную направляющую. С ее помощью можно торцевать бруски (до 4см толщиной), мебельные щиты (до 50 см в длину). Пилить можно под углом в 45 и 90 градусов.
Материалы:
- Меб. щит 600*400 мм.
- Уголки алюмин. 15*15*1000мм - 4 шт
- Уголки алюмин. 40*40*500мм - 1 шт
- Сосновый брус 40*40*1000мм - 1 шт
- саморезы
За основу я взял сосновый мебельный щит. Но лучше взять фанеру, т.к. она крепче и меньше подвержена деформации.
Для боковых опор я взял сосновый брус 40*40 мм. У моей циркулярки стоит 115 мм диск и максимальная глубина пропила выходит 43мм при 90 град. Брус приклеил к мебельному щиту и стянул их саморезами. Подрезал брус по ширине основания.

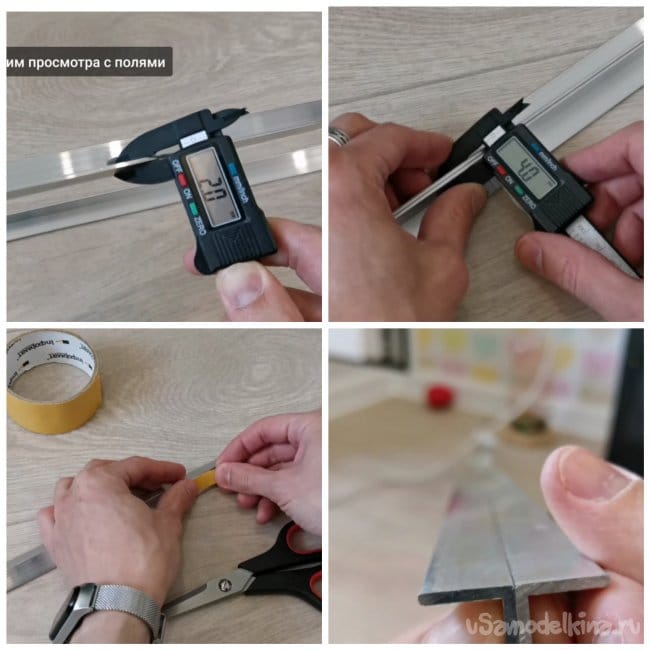

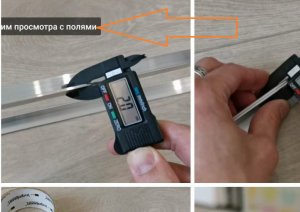

Для направляющих я взял алюминиевые уголки 15*15мм. Они толщиной 2 мм. Но из за большого веса пилы, они прогибались, поэтому я добавил еще 2 уголка. Получился Т-образный профиль с ребром жесткости в 4 мм.

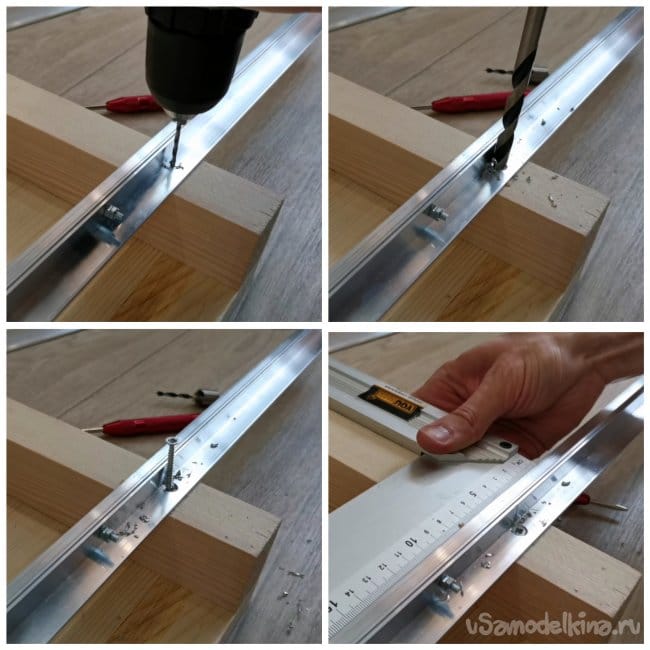

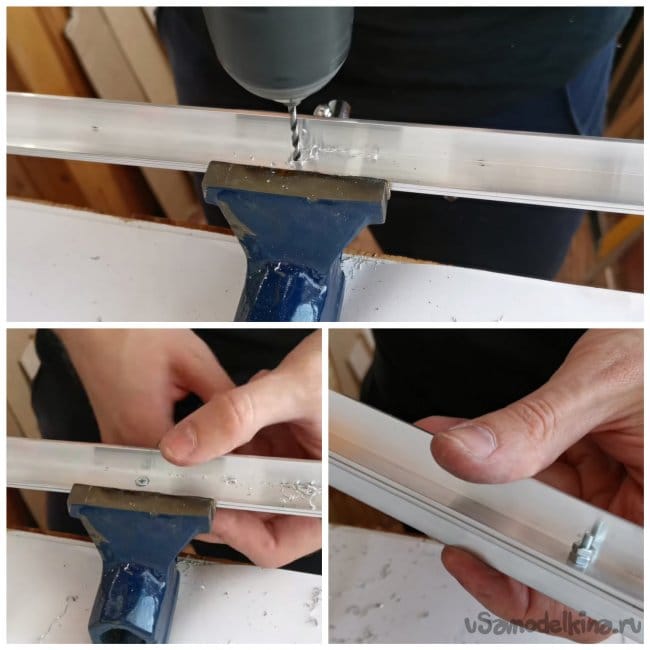

Я соединил 2 уголка при помощи двухстороннего скотча, а затем просверлил сквозные отверстия для винтов. Сделал зенковку отверстий под потай, что бы они не мешали пиле ездить по направляющим.

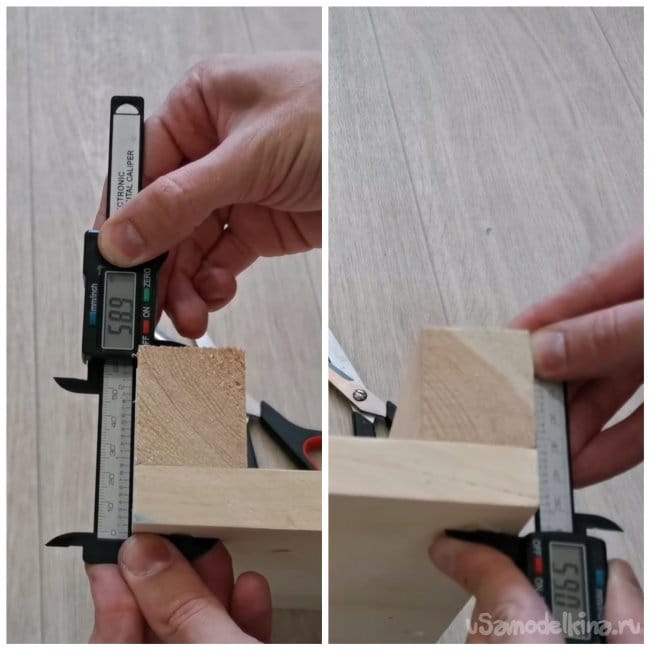

Проверил толщину боковых опор.
Выставил угол в 90 градусов для направляющей и зафиксировал ее на саморезы.

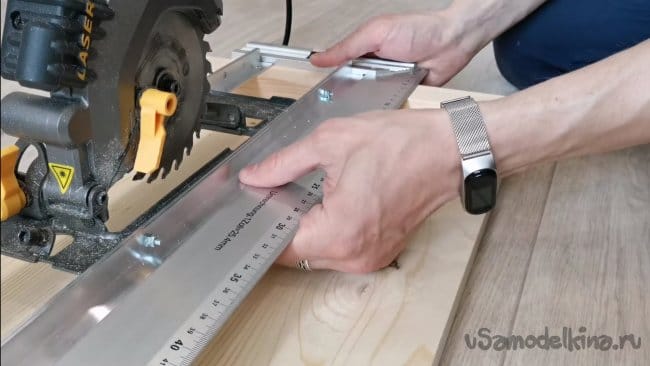

После того как установил первую направляющую, устанавливаю вторую. Расстояние между ними должно быть равно ширине основания циркулярки. Подошва пилы должна свободно скользить по направляющим. Боковой люфт пилы не допускается.

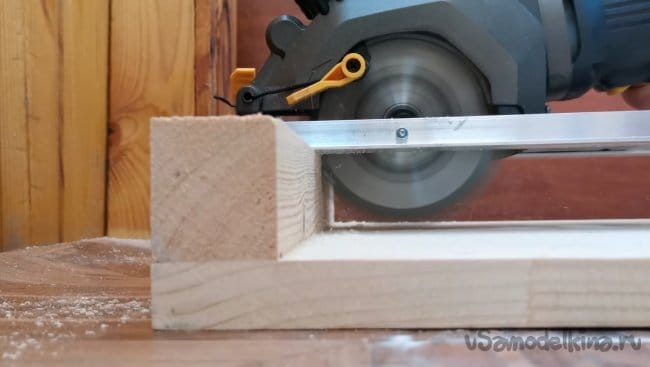

Сделал первый пропил на всю длину основания.

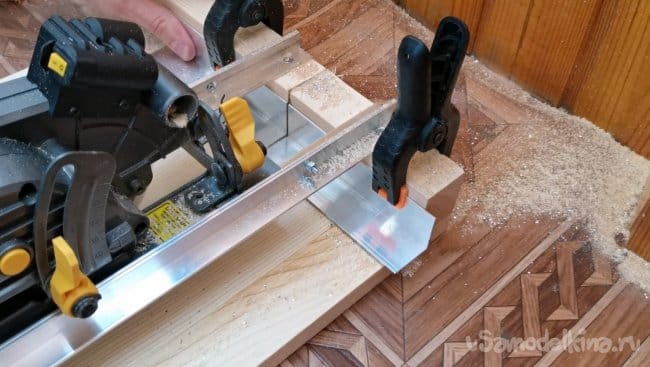

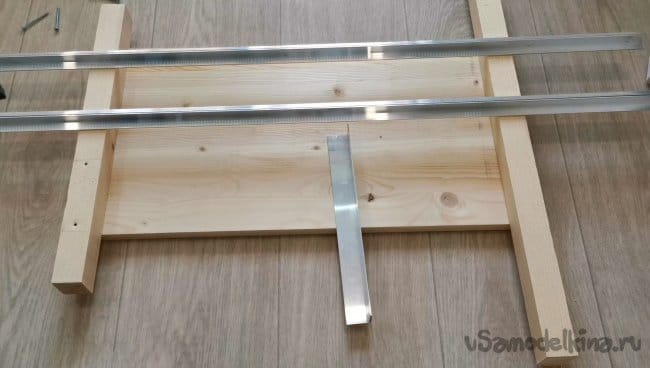

Из уголка 40*40 мм я сделал упор для пиления под углом в 45 градусов.

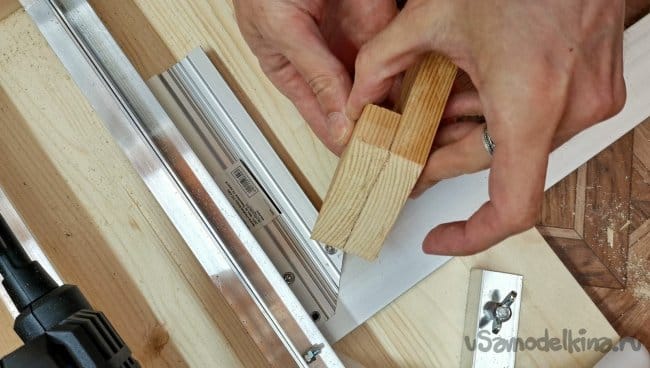

Для фиксации упора я просверлил основание, с обратной стороны щита впрессовал мебельную гайку.

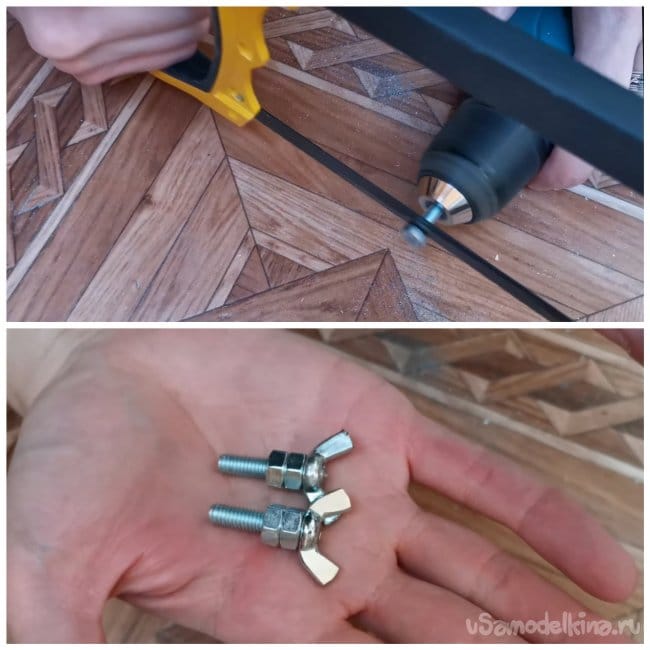

Сделал винты-барашки. Для этого я обрезал шляпки винтов и накрутил гайки и барашек.

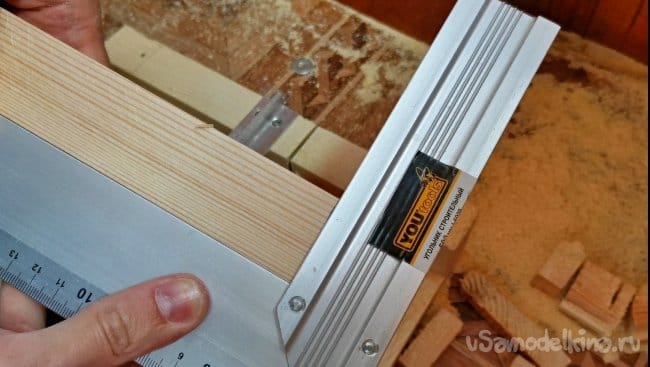

От первого пропила пилы выставляю угол в 45 град. Сверлю и впрессовываю еще одну мебельную гайку для фиксации направляющей.

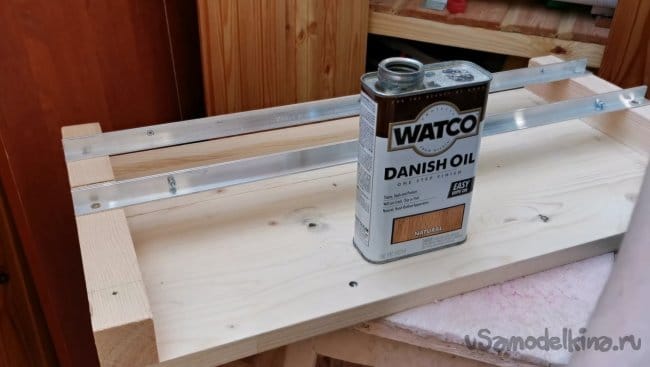

Все покрыл льняным маслом.
Направляющая для мини циркулярной пилы готова.
Тесты

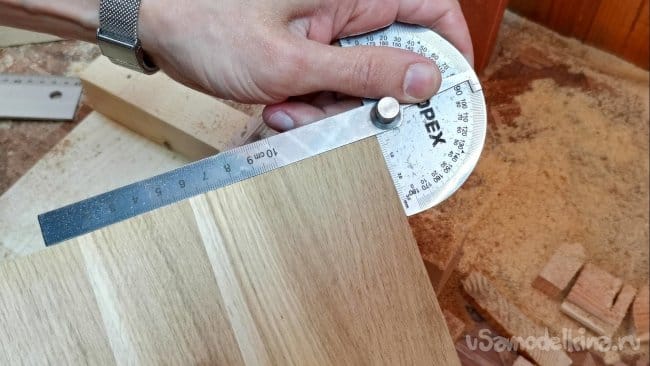

Отторцевал дубовый меб. щит.
Распилил доску под углом 45 град.
Отторцевал брус толщиной в 4 см. (макс размер пропила)

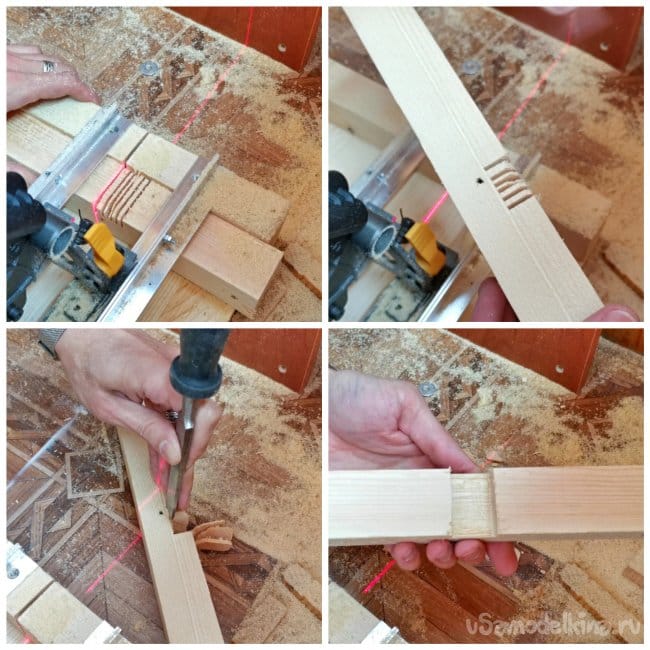

Выбрал паз в бруске.

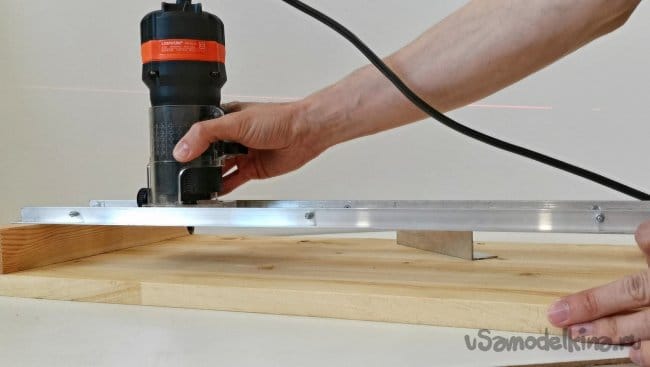

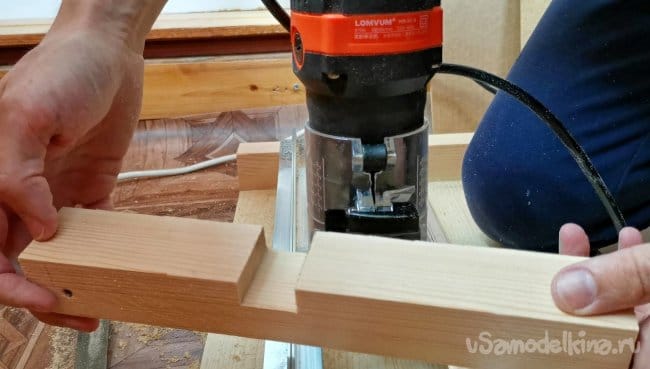

С этой направляющей я могу использовать свой кромочный фрезер, т.к. ширина подошвы циркулярной пилы, ровна ширине основания кромочного фрезера (88мм).
