    Самодельные слесарные тиски



    Здравствуйте, уважаемые читатели!


    В любой мастерской или гараже, одним из самых главных и необходимых инструментов при ремонте или изготовлении самоделок это тиски. Но стоимость, казалось бы, простого инструмента сейчас довольно высока. Я расскажу, как можно самому смастерить надежные слесарные тиски из стального уголка или швеллера, и другого металлического хлама.

    Необходимые материалы:


    — Швеллер или два сваренных вдоль уголка.
    — Стальные уголки
    — Листовая сталь, пластины
    — Стальная шпилька или готовый винт
    — Болты, гайки, шайбы
    — Аэрозольная краска
    — Консистентная смазка типа литол.

    Инструменты, используемые в изготовлении


    — Сварочный аппарат
    — Болгарка с отрезными и зачистными дисками
    — Дрель, сверла по металлу
    — Линейка, угольник, маркер.

    Процесс изготовления



    Так как швеллер подходящего размера найти не удалось пришлось сварить два уголка вдоль.
    Фото начала изготовления не сохранились поэтому прикладываю схему. По последующим фото все будет понятно.

    Самодельные слесарные тиски

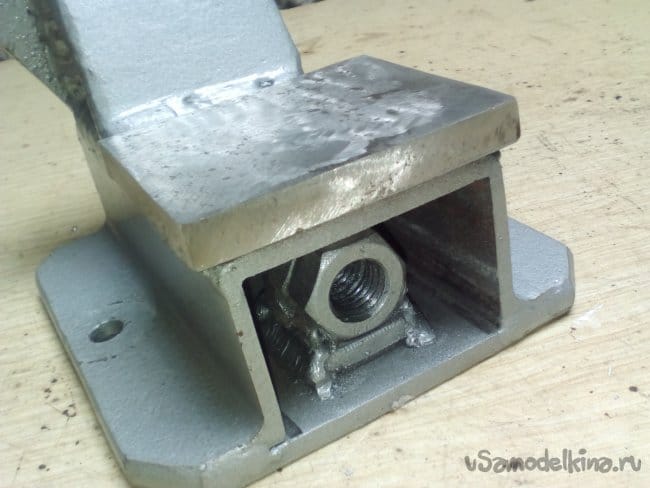

    Изготавливаем основание тисков из двух уголков и пластин. Я использовал толщиной 5мм. Предварительно на нижнюю пластину привариваем втулку с внутренней резьбой или несколько гаек для винта тисков. Их нужно приподнять над платиной приварив с зазором или подложив пластинку нужной толщины так, чтобы в дальнейшем они были по центру направляющего швеллера и не было перекоса винта тисков.



    Собираем на прихватках проверяем, что направляющий швеллер свободно перемещается в основании без заметных люфтов и обвариваем окончательно.

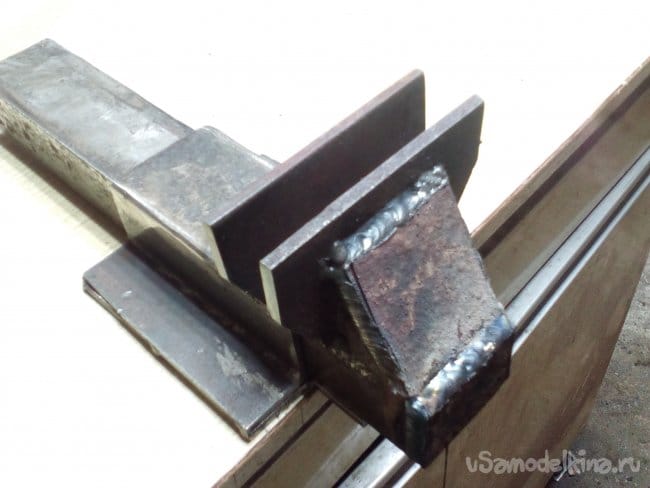

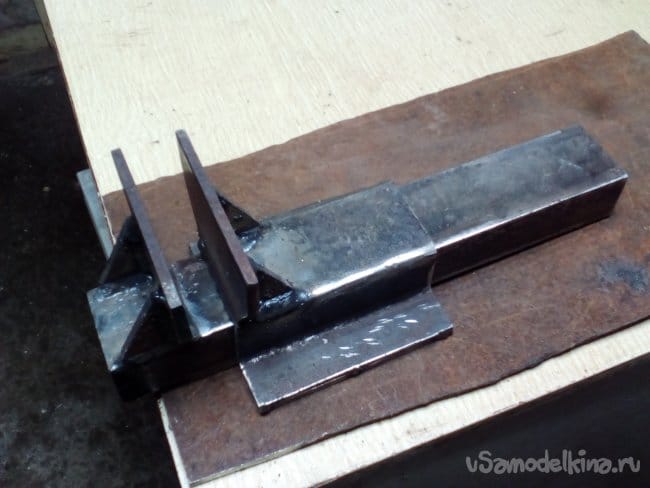

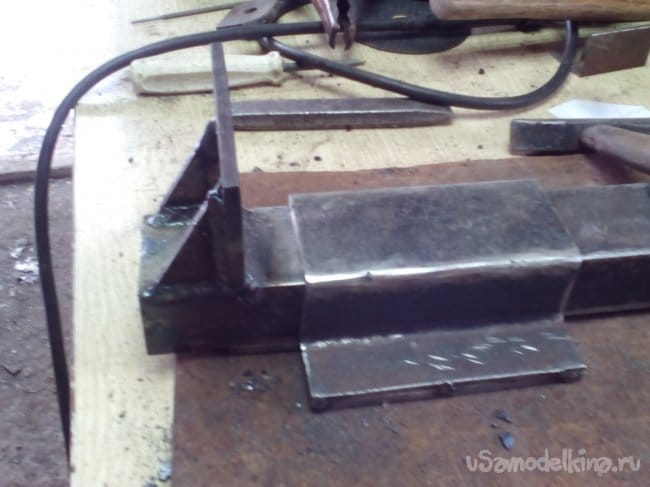

    На швеллер привариваем губки тисков и усиливаем уголками. Это будут подвижные губки.

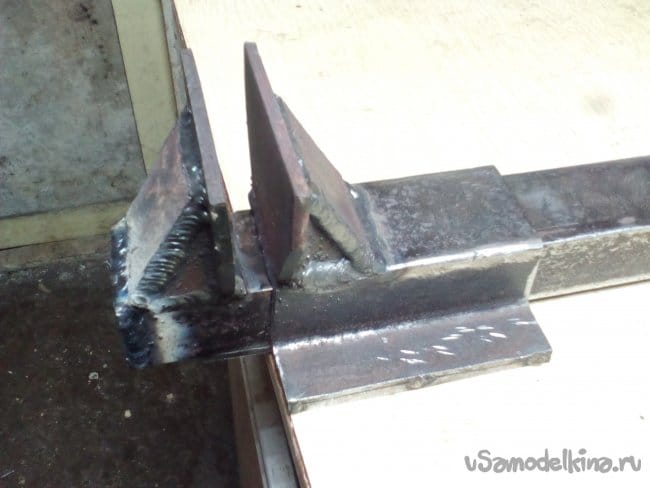

    Аналогично изготавливаем вторые неподвижные губки приварив их к основанию.



    Укрепляем накладками на уголки

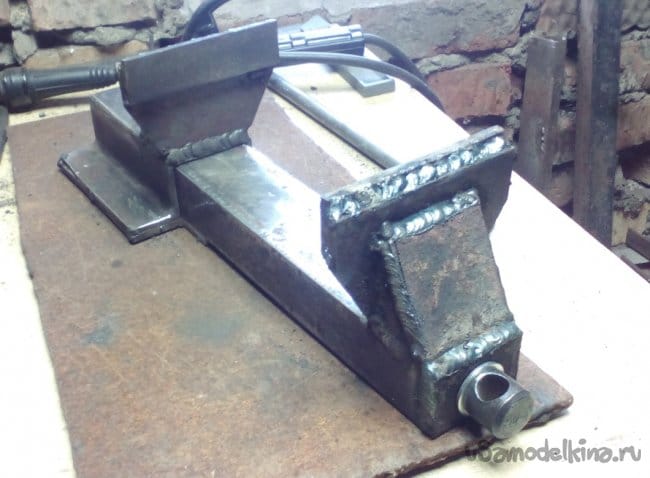

    Привариваем пластину к торцу направляющего швеллера в котором будет отверстие под винт тисков.

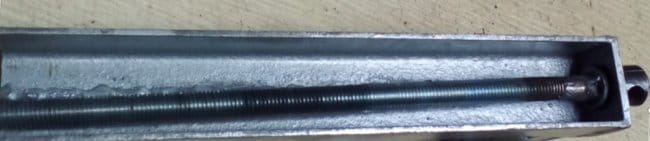

    Винт изготовил из шпильки приварив готовку от воротка старого торцового ключа.





    Приварил усиливающие пластины с внутренней стороны губок.

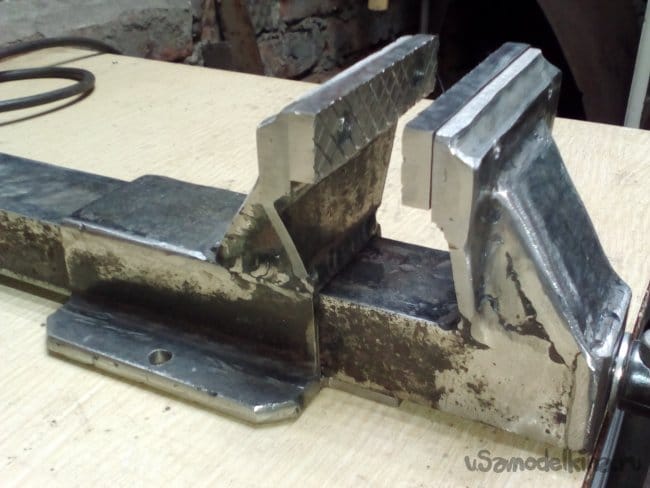

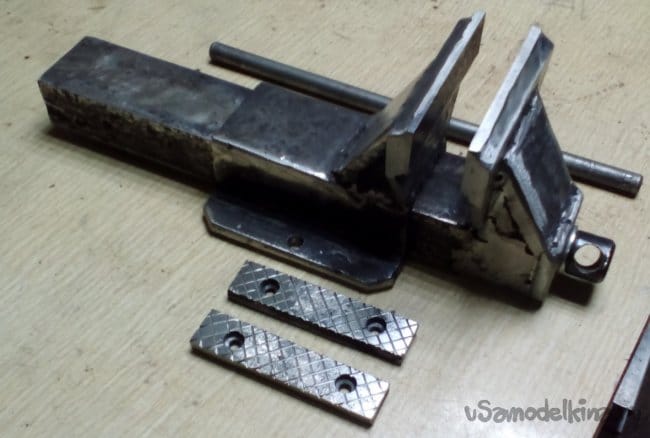

    Зачистным диском выровнял неровности и обварил по контору основание, сделал отверстие под крепление. Изготовил из рессоры съёмные губки.



    Просверлил и нарезал резьбу под губки.

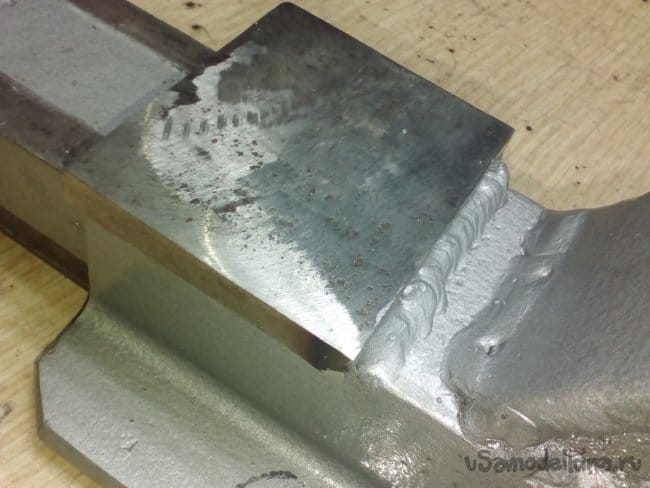

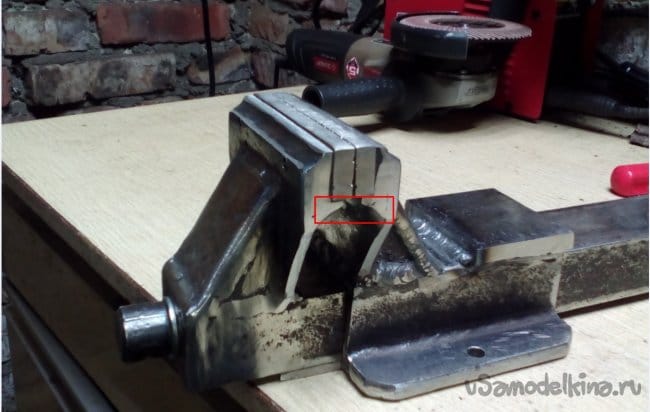

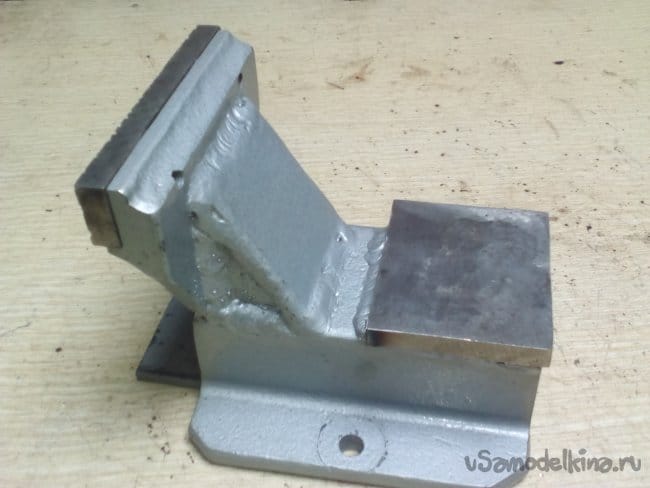

    И чтобы при ударах работе молотком болты губок не срезало приварил упорные полочки под губки, и хорошо обварил, наплавив побольше металла. Из той же рессоры вырезал и приварил наковальню для небольших работ.

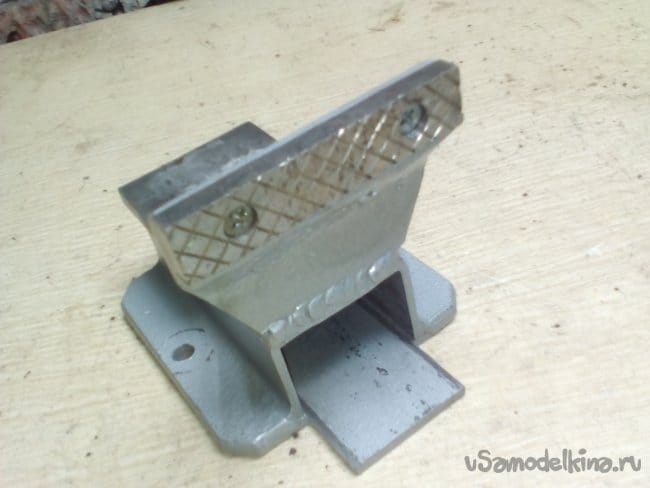

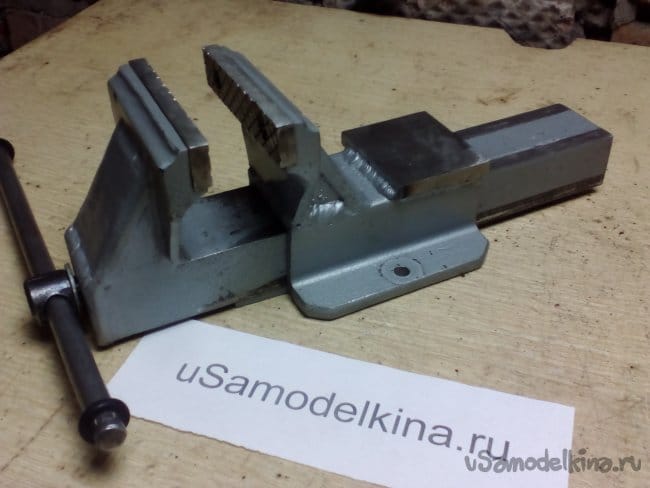

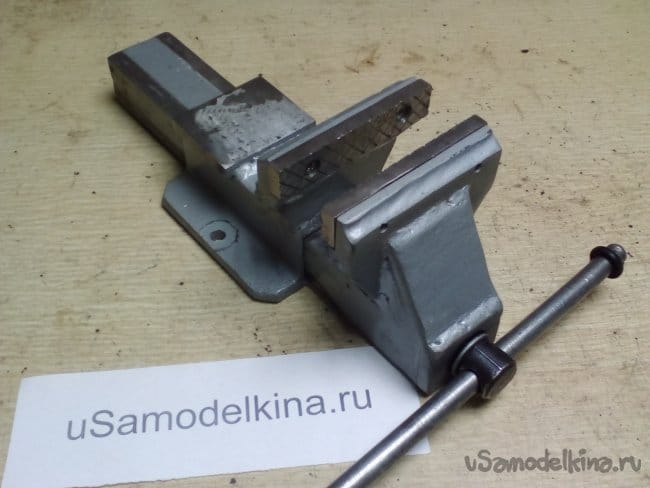

    После окончательной шлифовки лепестковым диском и покраски из аэрозольного баллончика тиски выглядят как с магазина и готовы к работе.


    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
