Тиски ножедела



Приветствую всех любителей мастерить что то из ничего.
Наша самоделка заинтересует, в первую очередь, мастеров, занимающихся изготовлением ножей. Сделаем тиски ножедела.

Понадобившиеся инструменты.

1. Сварочный инвертор
2. Угловая шлифовальная машина
3. Бормашина
4. Электродрель
5. Тиски.

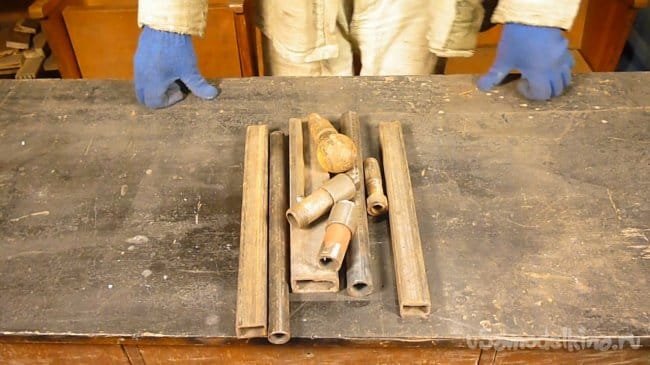

Понадобившиеся материалы и расходники.

1. Металлический профиль 3 х 1.5 см
2. Металлический профиль 5 х 2.5 см
3. Рулевой палец
3. Две стальные муфты Ø 20 мм
4. Две стальные муфты Ø 15 мм
5. Два сгона Ø 20 мм
6. Два сгона Ø 15 мм
7. Труба Ø 20 мм
8. Труба Ø 15 мм
9. Металлический квадрат 10 х 10 мм
10. Гайки М8
11. Болты барашек М8
12. Наждачная бумага
13. Сломанный ключ трещотка.



Черновой набросок будущих тисков.

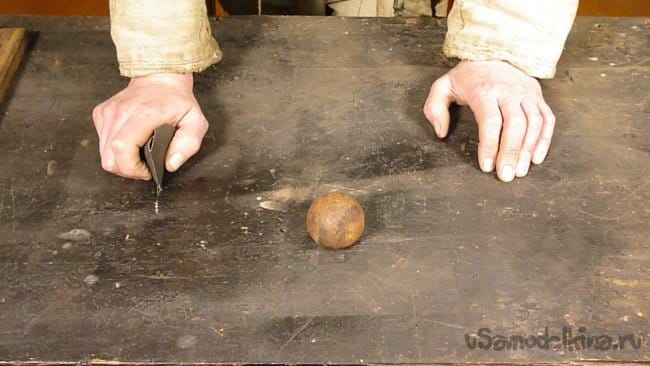

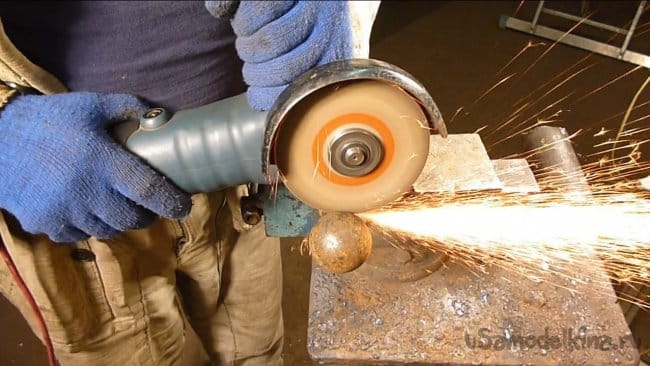

Самая важная часть конструкции, это шар. Мы отрезали его от валявшегося в гараже рулевого пальца неизвестного грузовика. Старые шаровые опоры тоже подойдут. Шар зачистили наждачной бумагой.

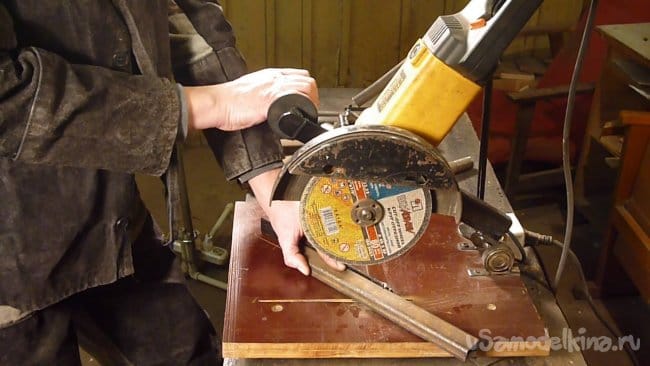

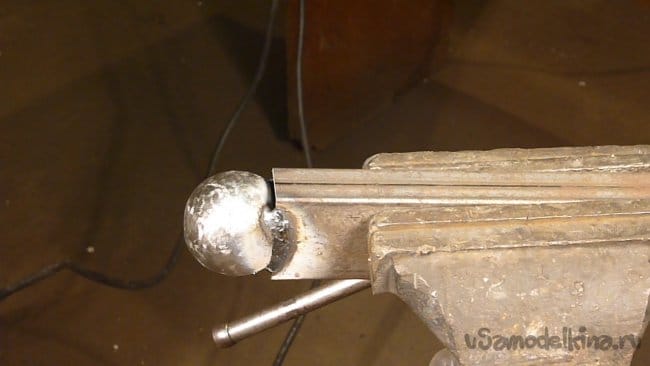

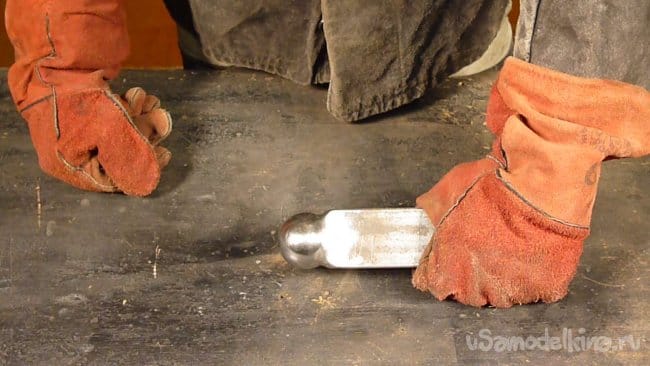

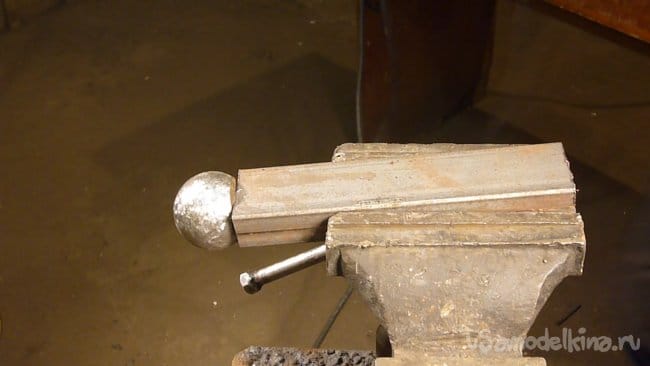

От профиля 5 х 2.5 мм. отрезаем 15 см. и привариваем к шару.

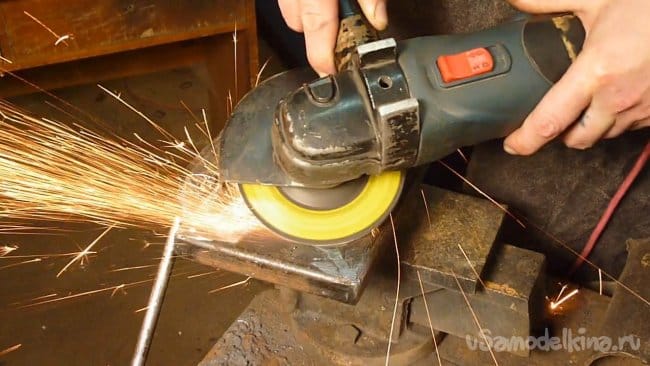

Сварочный шов зачищаем лепестковым кругом и наждачной бумагой.

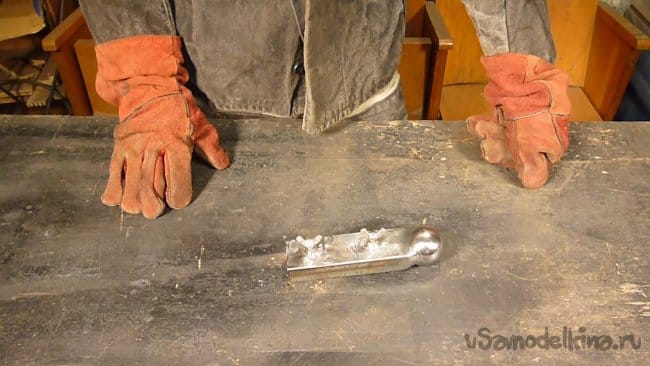

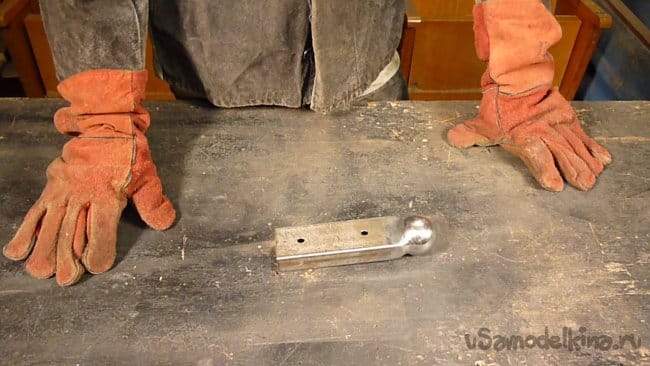

Сверлим отверстия, привариваем гайки и вкручиваем с них болты барашек.

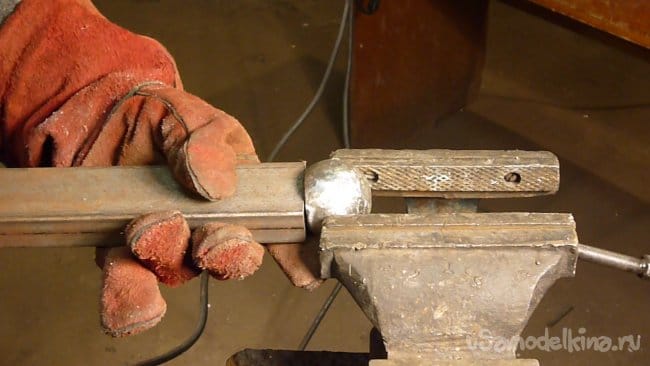

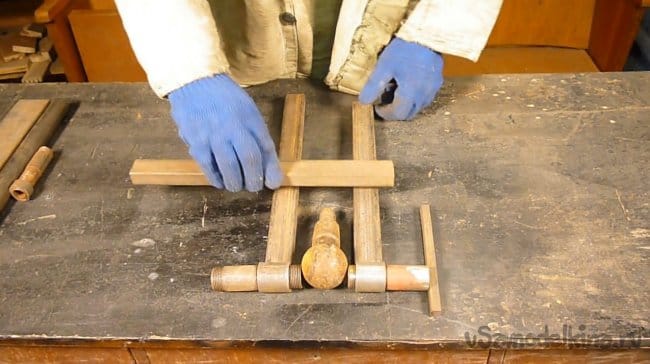

Из профиля 3 х 1.5 мм. нужно сделать две П-образные заготовки. Размеры этих заготовок нужно высчитать, исходя из размеров имеющегося в наличии шара и толщины столешницы, на которую планируется устанавливать тиски.

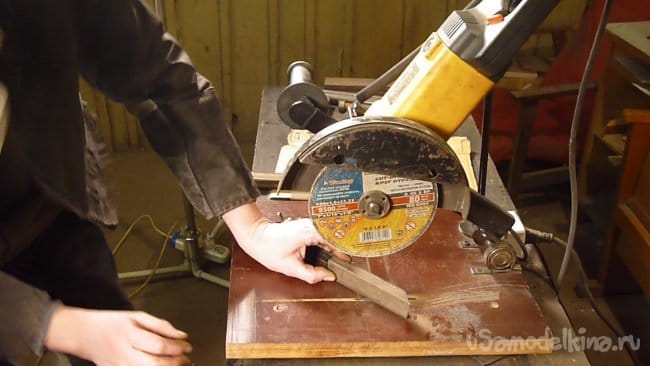

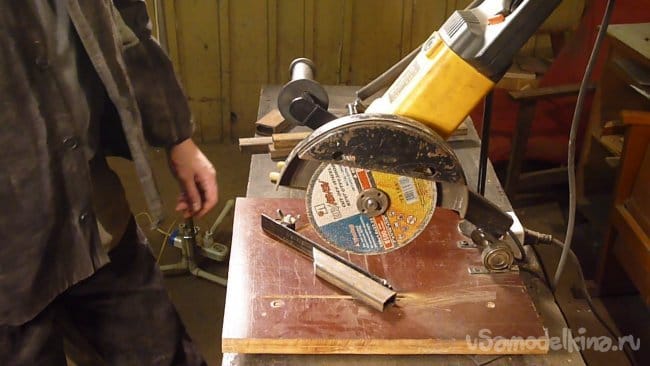

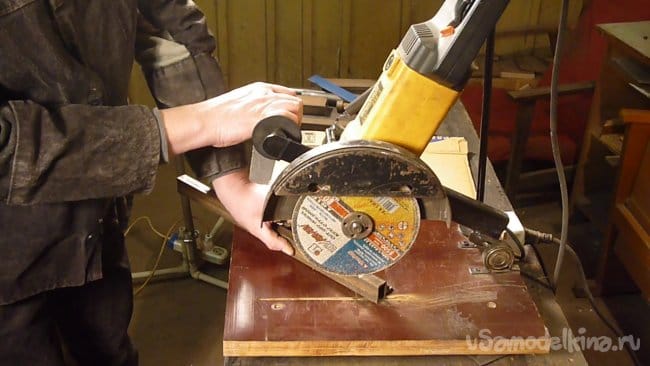

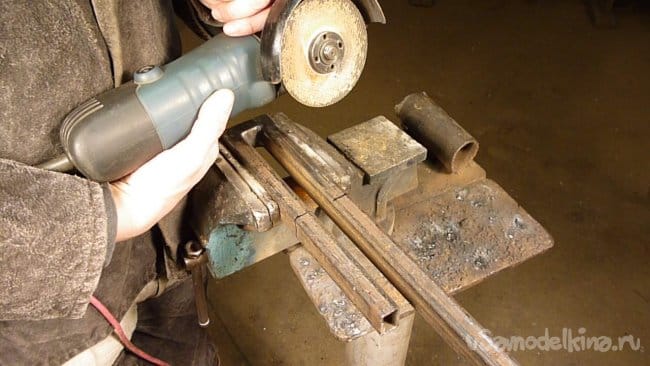

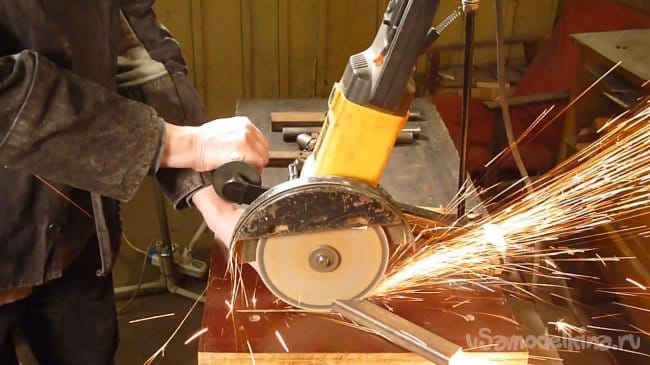

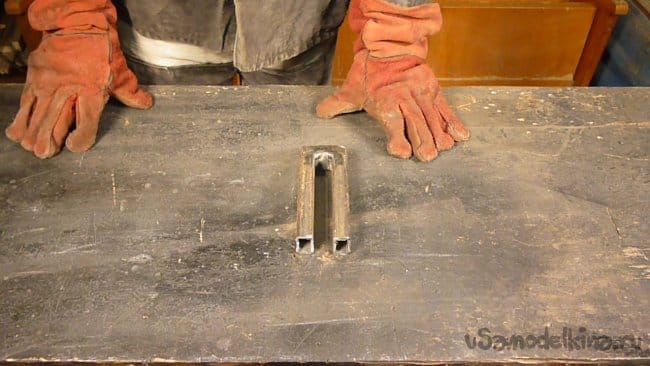

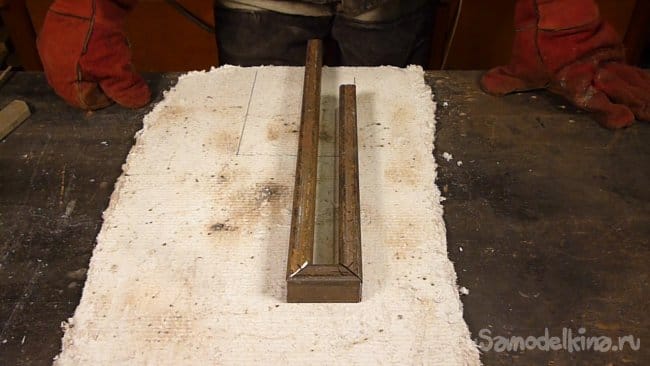

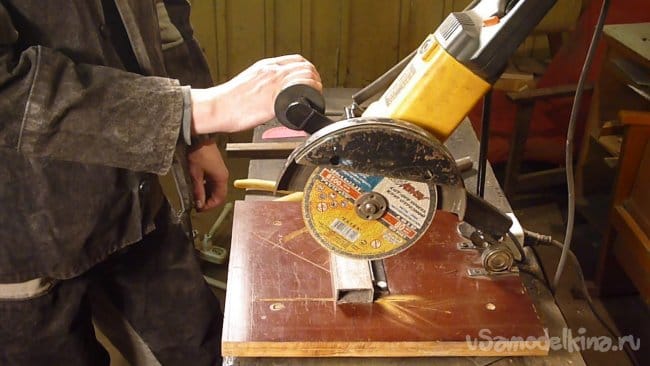

Первая заготовка у нас получилась с наружными размерами 13 х 8 см. От профиля отрезаем два отрезка по 8 см. один срез 90 град. второй 45 град. по широкой стороне профиля и один отрезок 13 см. в котором оба среза 45 град. в сторону уменьшения.

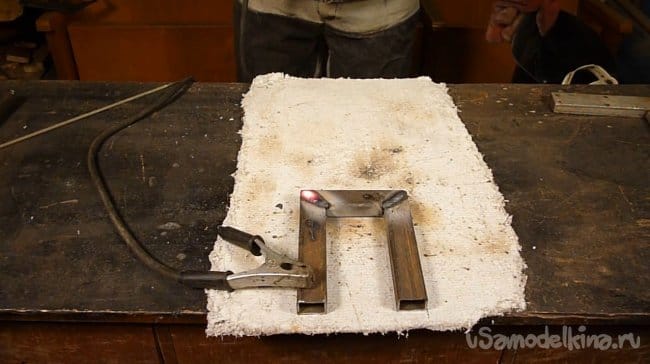

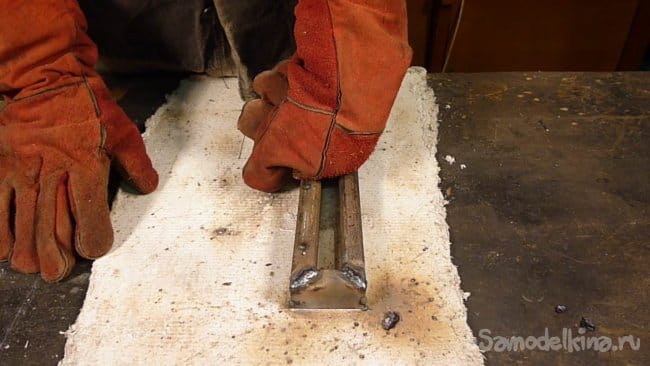

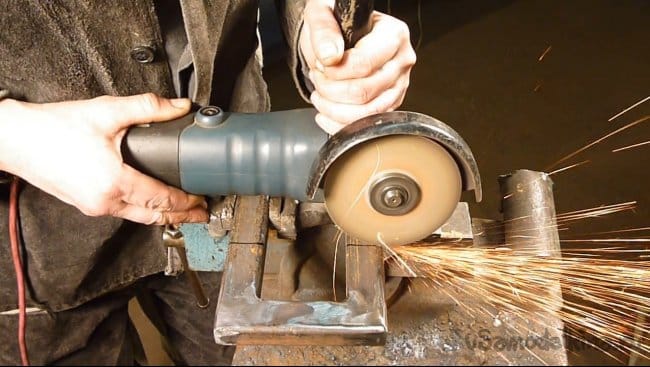

Свариваем детали вместе и зачищаем швы.




Поскольку размеры мы уточняли в процессе изготовления, то некоторые детали отрезали с запасом и после подгоняли под нужный размер.

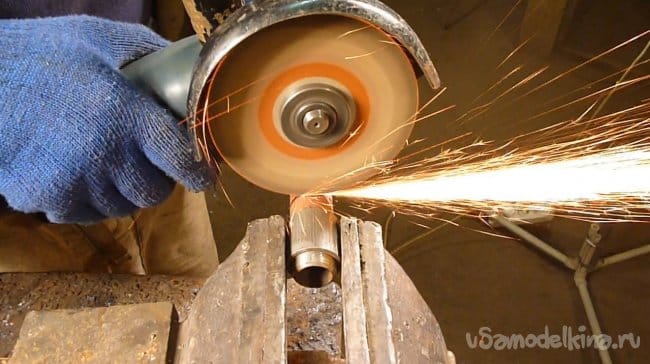

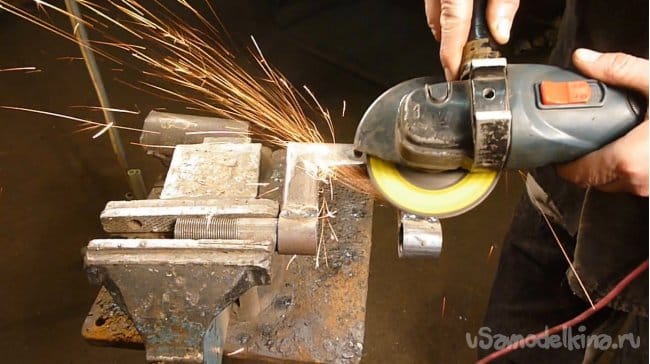

От сгонов Ø 20 мм. отрезаем длинную резьбу.

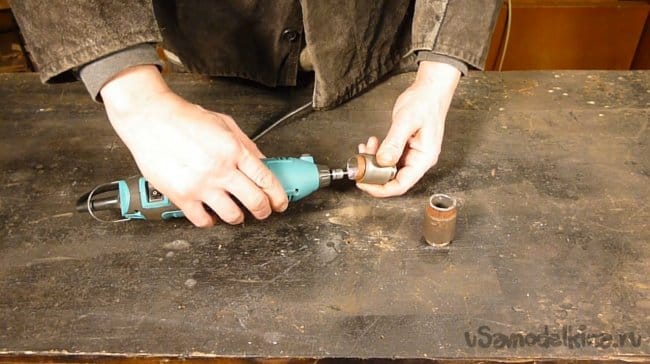

При помощи бормашины снимаем фаску на внутренней стороне среза, для лучшего прилегания к шару.

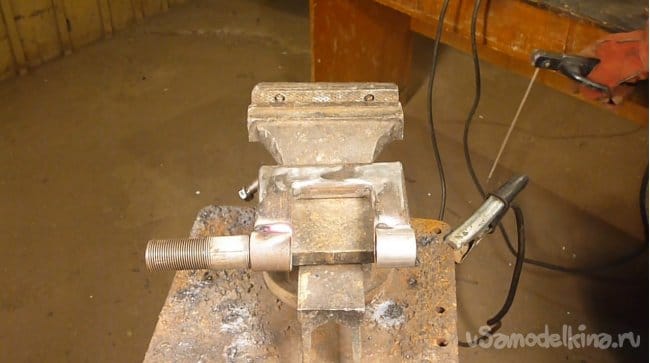

Муфты Ø 20 мм. привариваем к заготовке, зачищаем швы и вкручиваем в них резьбы.

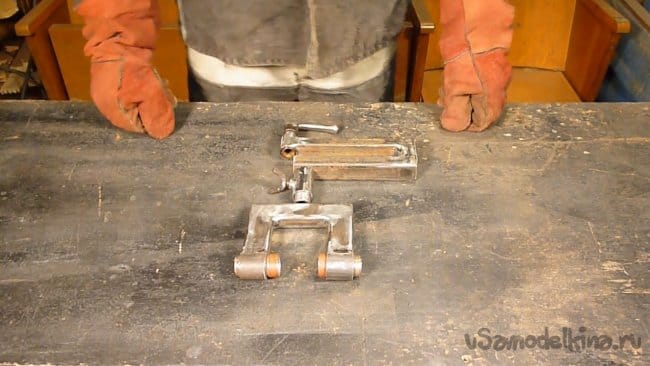

Первая заготовка готова. Вторая заготовка получилась размерами 16 х 6 см. Делаем ее аналогично первой, только срезы 45 град. делаем по узкой стороне профиля.

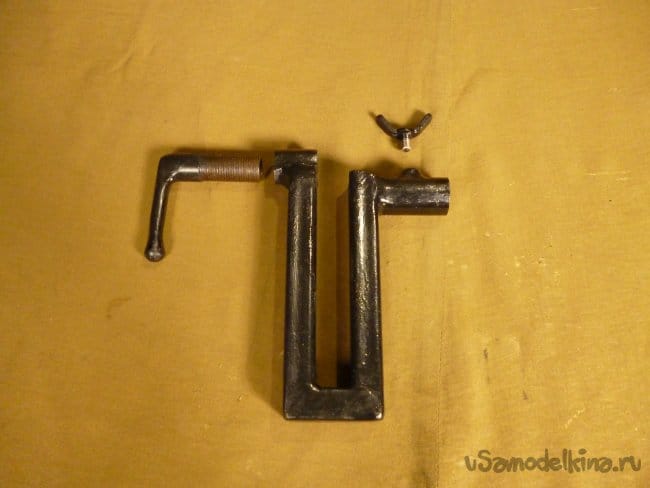

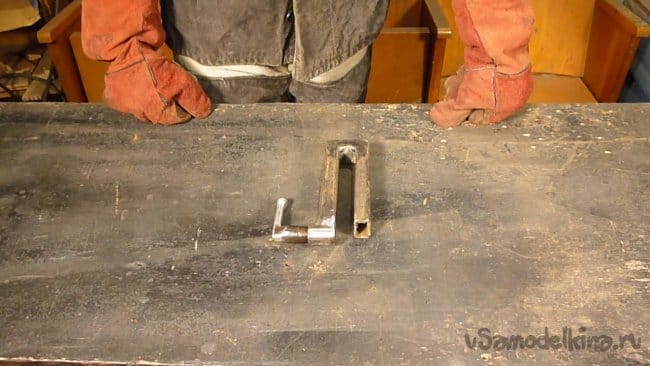

Для фиксации будущих тисков на столешнице,к одному из торцов заготовки привариваем муфту Ø 15 мм. В муфту вкручиваем длинную резьбу с приваренной ручкой из квадрата 10 х 10 мм.

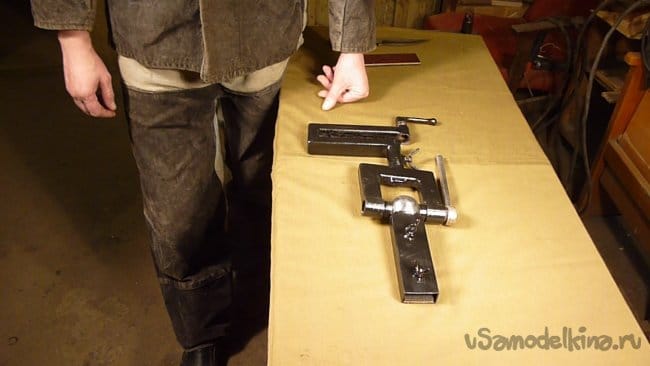

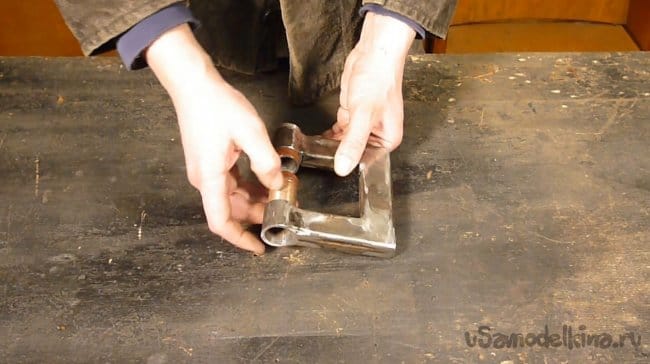

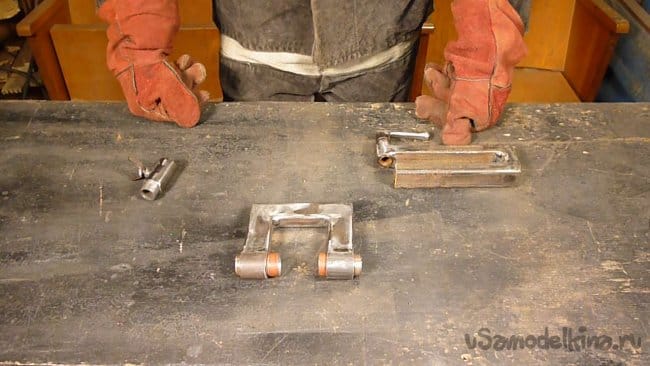

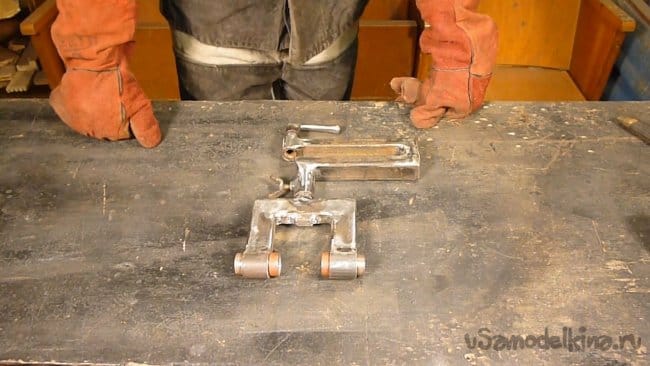

Теперь нужно собрать тиски воедино. Для этого сделаем простейший поворотный узел.
От трубы Ø 20 мм. отрезаем 4 см. сверлим отверстие, привариваем гайку и вкручиваем болт барашек. От трубы Ø 15 мм. отрезаем 4.5 см зачищаем и вставляем в заготовку из трубы Ø 20 мм.



Обрезок трубы Ø 20 мм. привариваем к нижней заготовке а Ø 15 мм. к верхней.

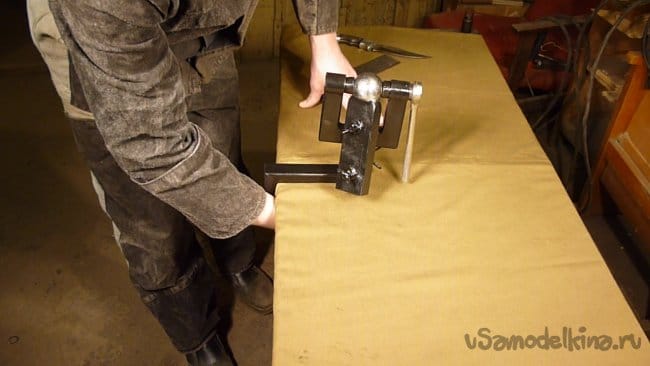

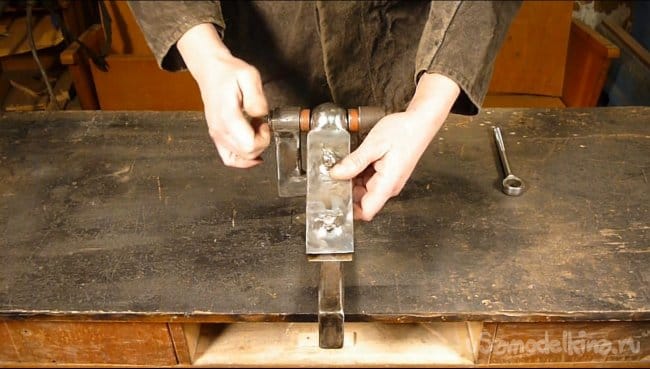

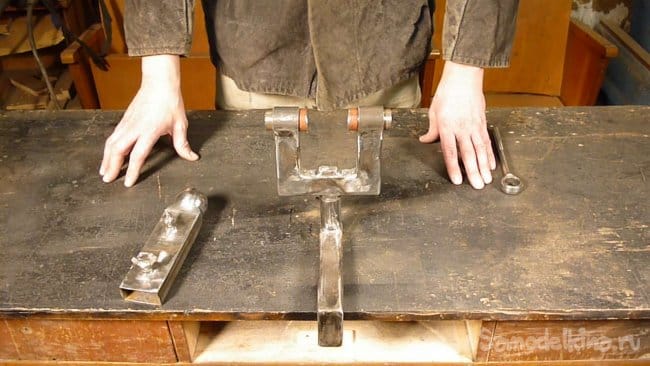

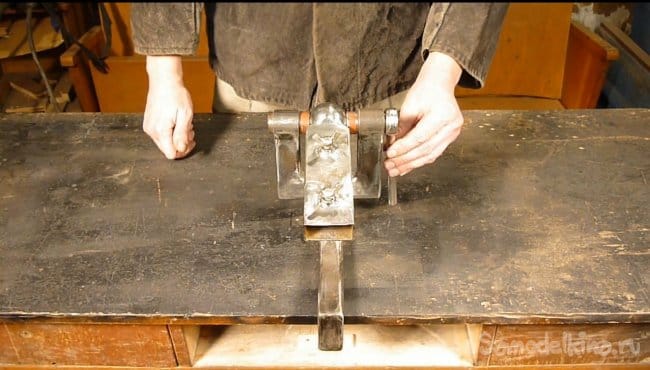

Тиски практически готовы. Зажимаем шар между резьбами, вычисляем нужное положение ручки и привариваем. Сначала хотели сделать ручку из квадрата, но в процессе работы обнаружили в мастерской сломанный ключ трещотку, приварили его.

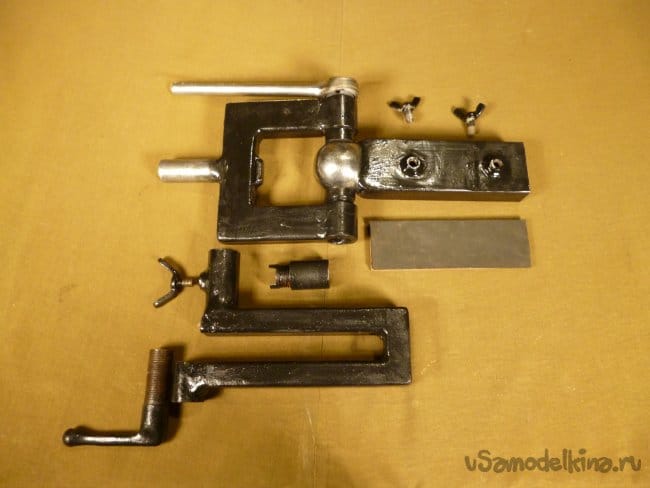

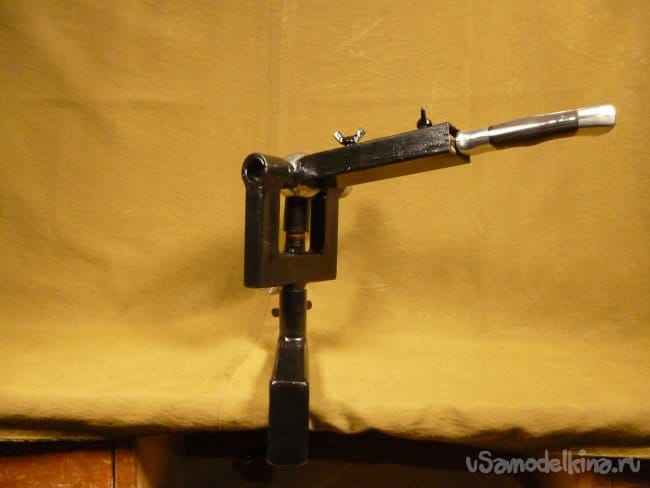

Ну и покрасить изделие конечно же не помешает.

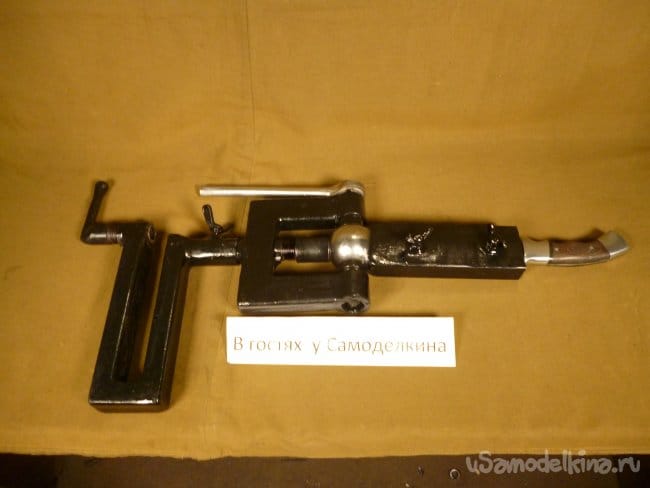

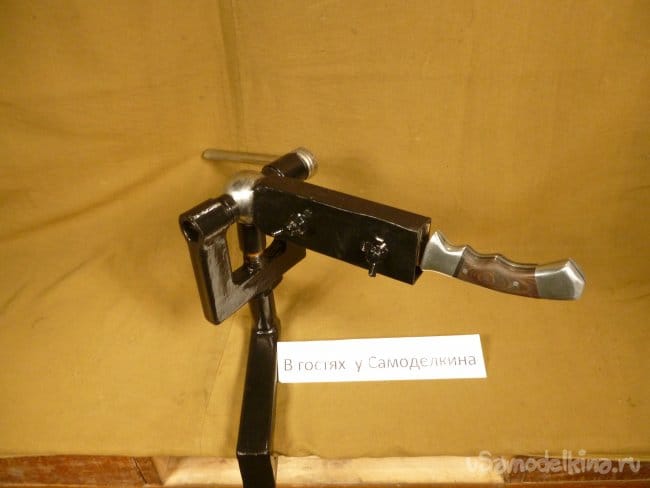

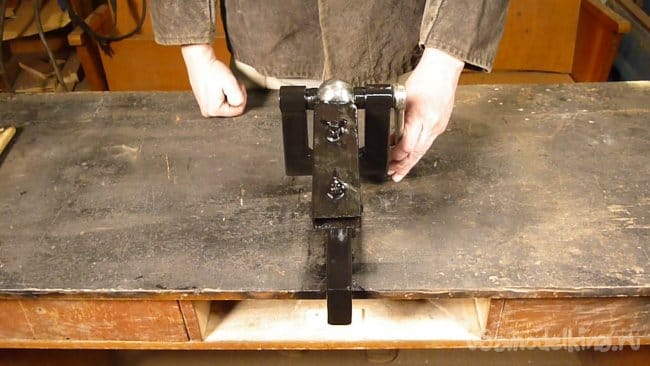

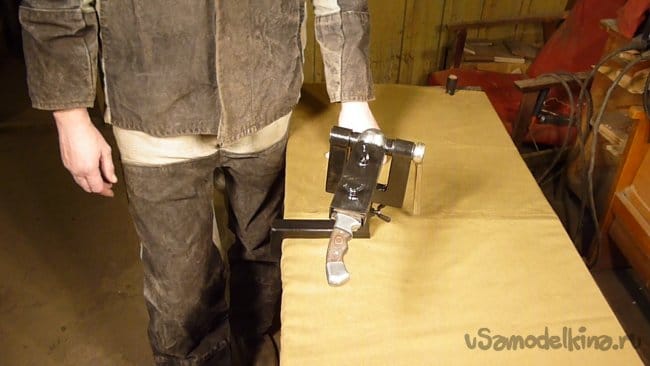

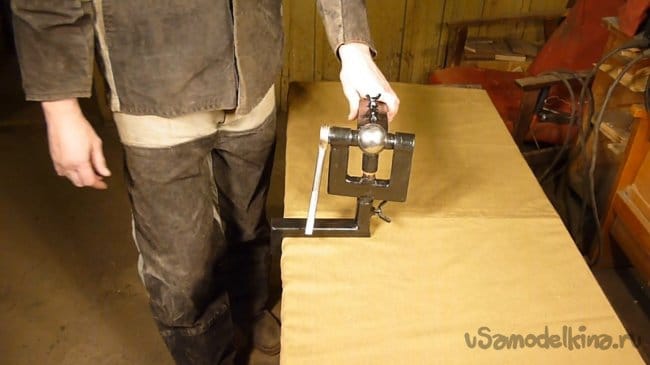

Вот такая получилась конструкция, устанавливаем на стол и выставляем в удобное для работы положение.

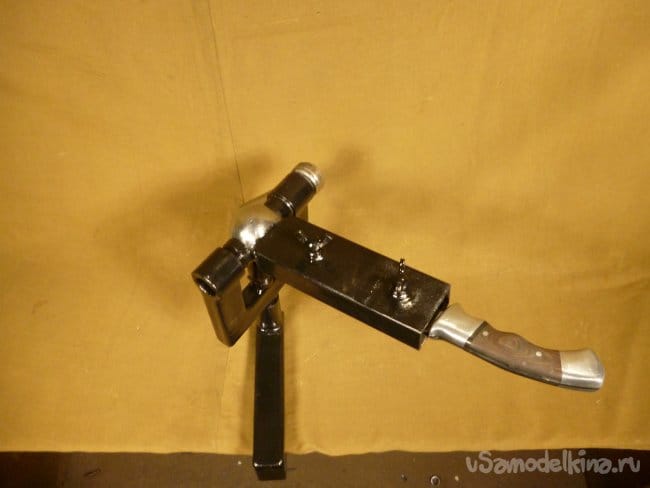

Чтобы не повредить клинок зажимаем его через прокладки. Мы вырезали из текстолита и наклеили сверху резину, одну прокладку вклеили внутрь профиля. Можно использовать деревянные планки или фанеру.

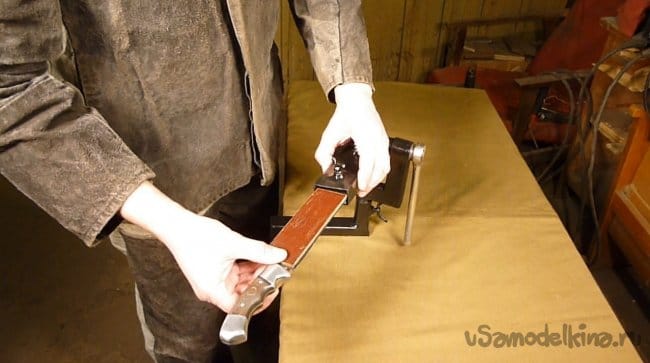

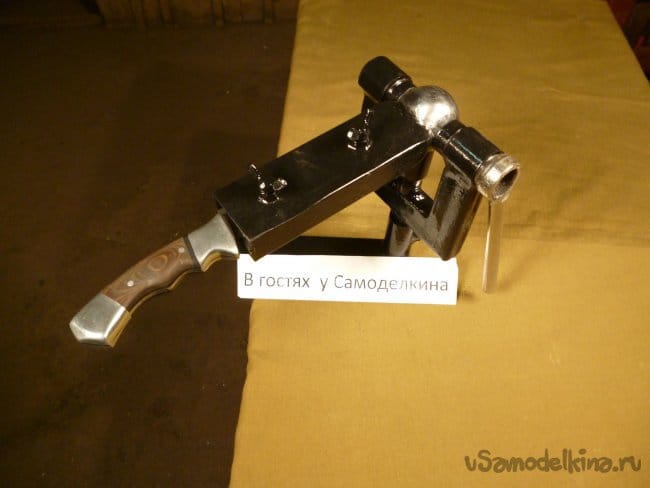

Можно приступать к изготовлению ножевого шедевра.



Тиски удерживают нож достаточно прочно, но если в процессе работы предполагаются значительные нагрузки, то ставим дополнительный упор изготовленный из муфты и длинной резьбы Ø 15 мм.



Всем добра и удачи в работе.



Видео об изготовлении тисков можно посмотреть здесь.
