Нож грибника из сломанного кухонного ножа

Внимание!!! Данная самоделка размещена исключительно в ознакомительных целях.
Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозит лишение свободы до двух лет!


Приветствую ножеделов и просто любителей мастерить что то из ничего.

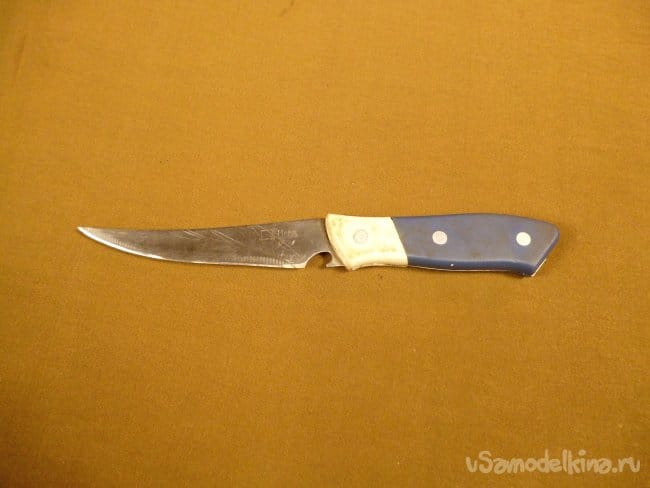

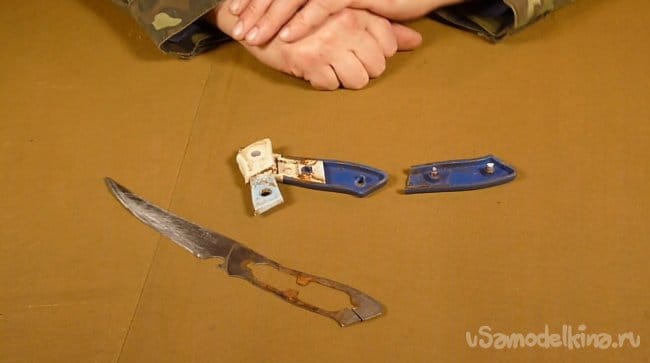

Принесли нам на ремонт вот такой ножичек.



Ничего особенного, но заказчик говорит что железяка у этого ножа нормальная, заточку держит сносно, и вообще ему для походов за грибами сойдет. Ну что же, дадим этому старичку вторую жизнь, сделаем ему новую рукоять, вместо сломавшейся старой, супер экономной.



Понадобившиеся инструменты.

1. Сварочный инвертор.
2. Угловая шлифовальная машина.
3. Заточной станок.
4. Бормашина.
5. Электродрель.
6. Тиски.
7. Напильник.
8. Ножницы.
9. Метчик.
10. Сверла.
11. Штангенциркуль.
12. Маркер.
13. Ножовка по металлу.
14. войлочный круг.
15. Молоток.

Понадобившиеся материалы и расходники.

1. Латунная гайка.
2. Эбонит.
3. Листовая пробка.
4. Длинный болт М 6.
5. Листовой асбест.
6. Эпоксидная смола.
7. Паста ГОИ.
8. Наждачная бумага.

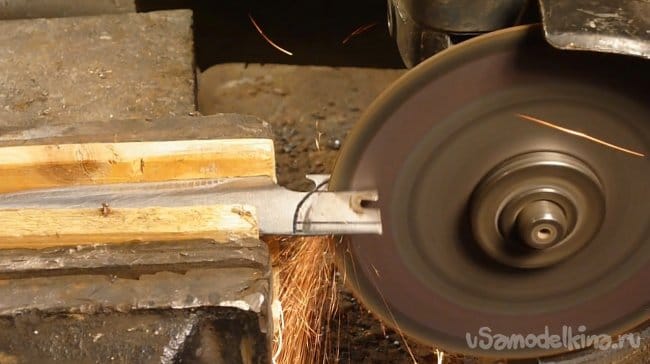

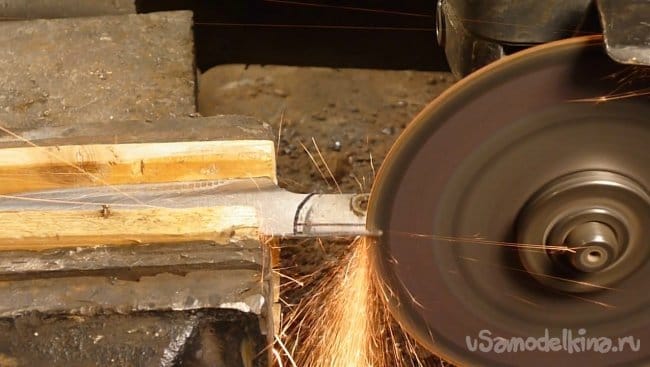

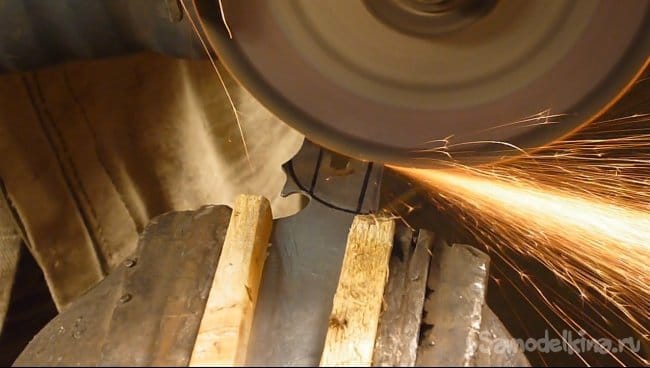

Для начала подготовим клинок к сварке. для этого обрезаем обломок болгаркой формируя хвостовик клинка.

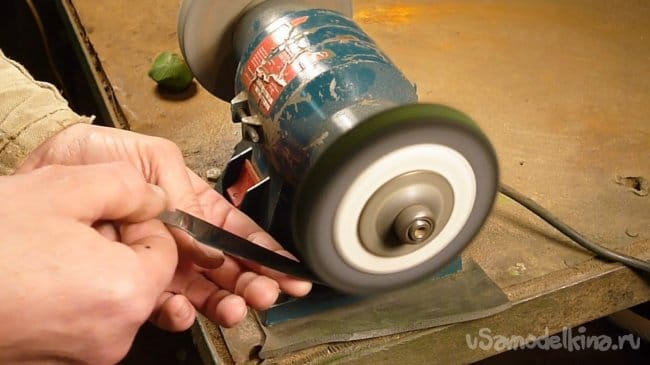

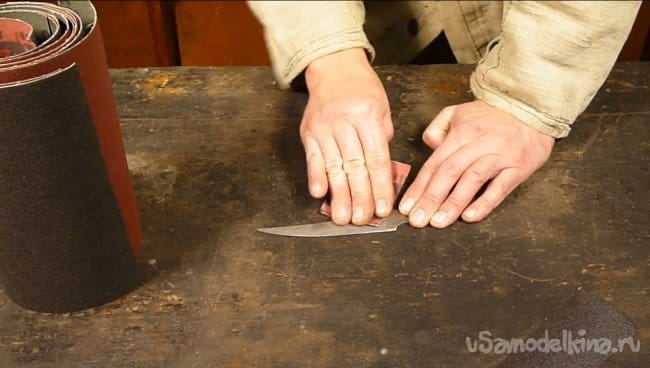

Зачищаем клинок наждачной бумагой, убираем следы от старой, варварской заточки на заточном станке.

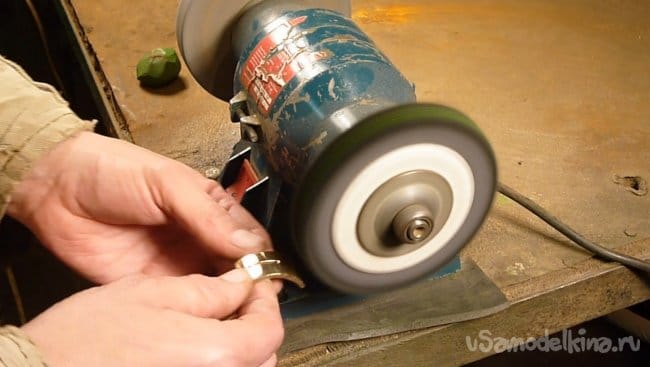

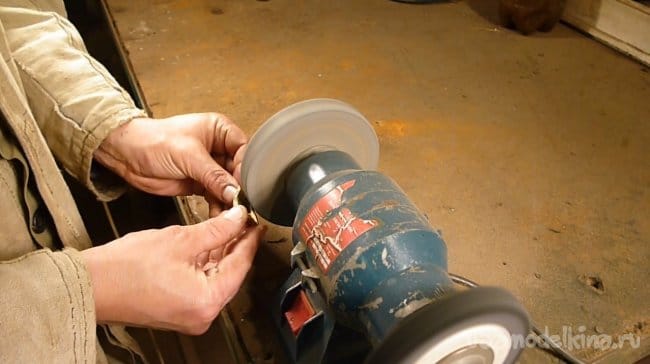

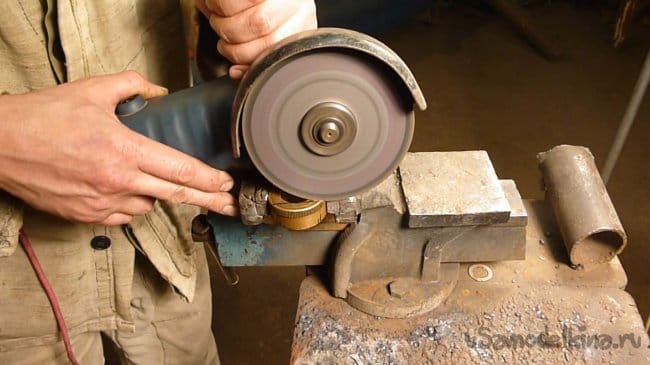

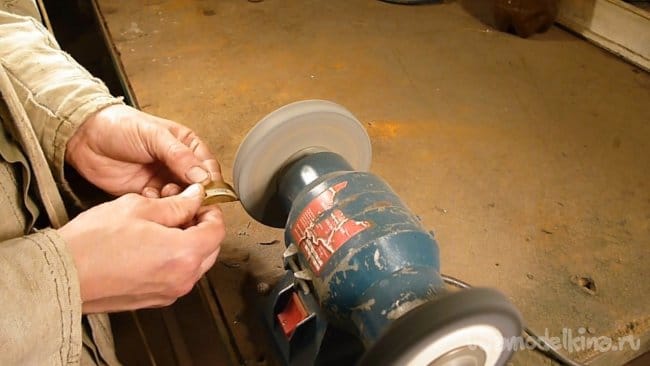

Теперь приступаем к изготовлению больстера. Для него, в закромах мастерской, нашли латунную гайку неизвестного назначения. Отрезаем от нее сегмент, обрабатываем на заточном станке и зачищаем наждачной бумагой.

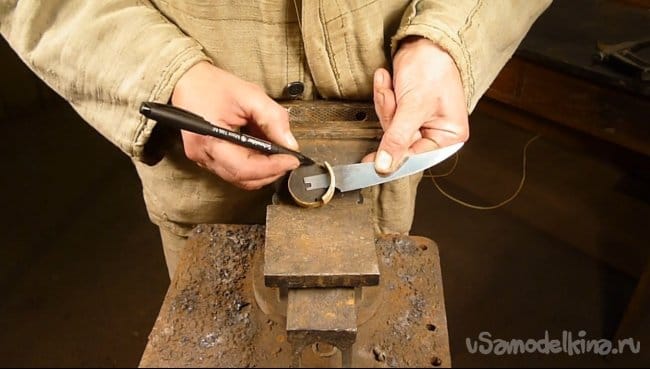

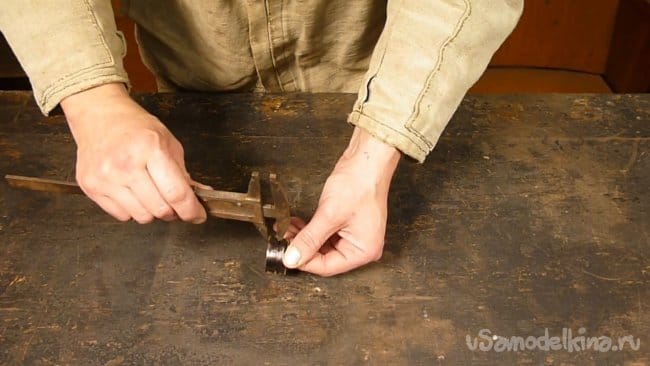

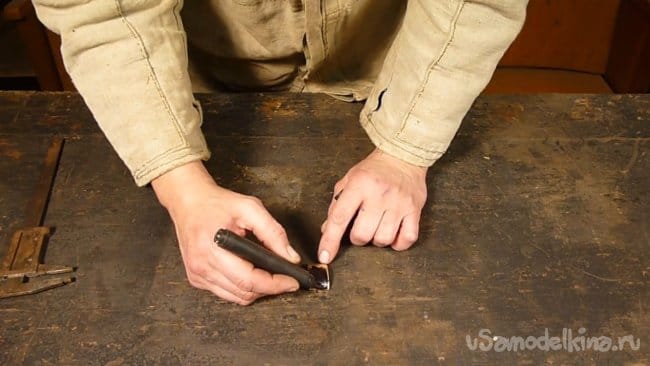

В больстере, под хвостовик клинка необходимо прорезать паз ровно по центру. Для этого маркером закрашиваем поверхность и размечаем центр штангенциркулем.

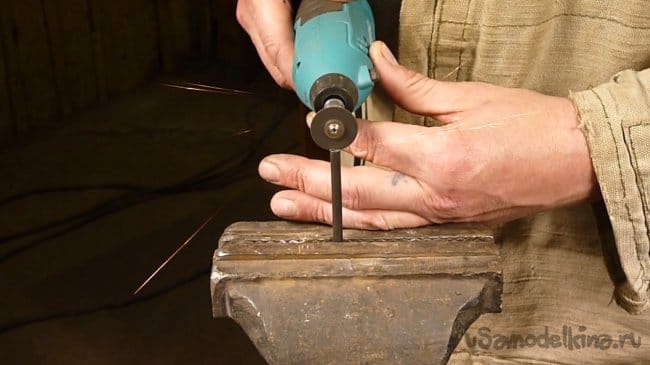

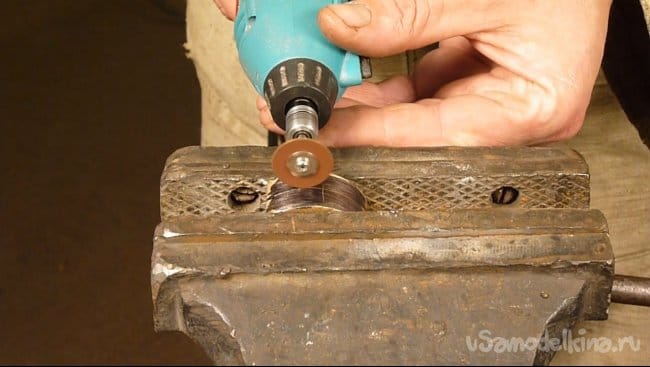

Паз прорезаем бормашиной.

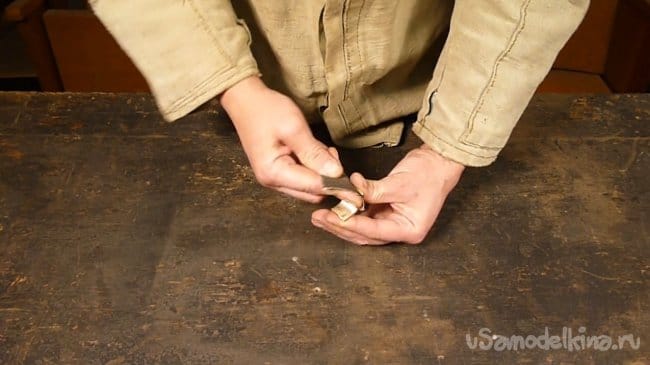

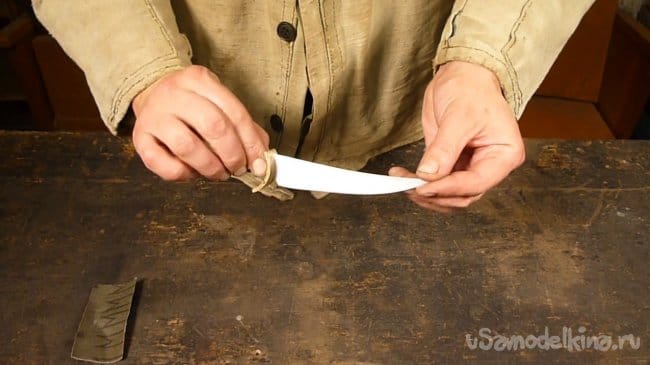

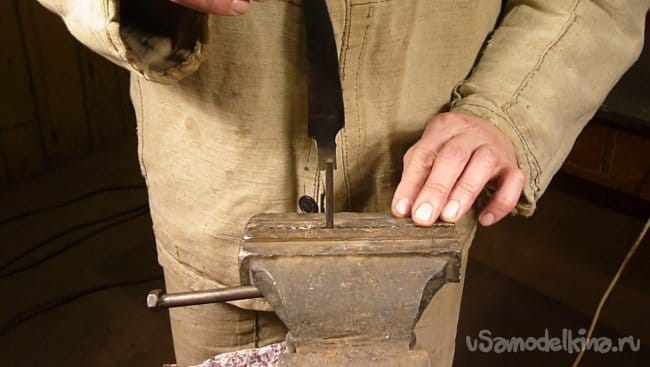

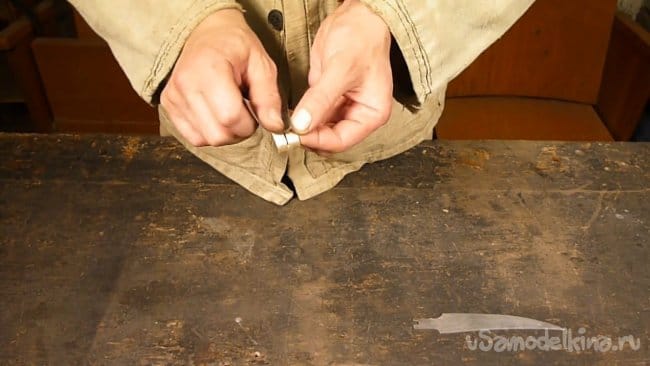

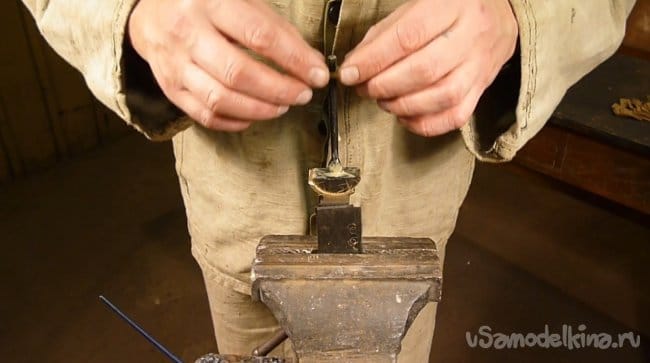

Зачищаем наждачной бумагой и проверяем посадку клинка.

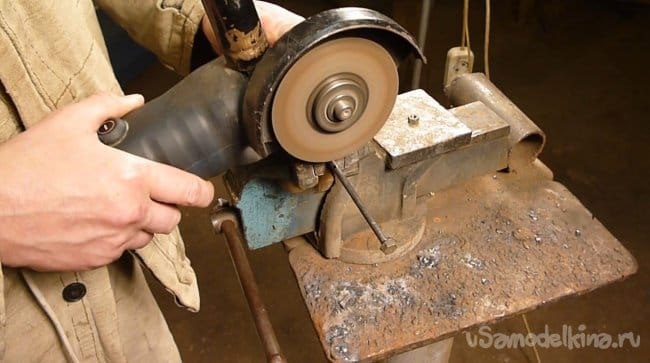

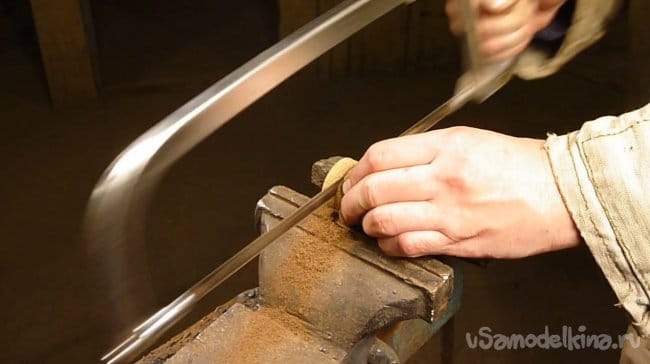

Хвостовик ножа сделаем из болта М6. Отрезаем и в торце делаем пропил для клинка.



Перед сварочными работами, сделаем пару заготовок для рукояти. Отрезаем эбонитовую шайбу толщиной 1 см.



Размечаем и отрезаем от нее два сегмента.



Так же, перед сваркой, полируем клинок и больстер на войлочном круге с пастой ГОИ, поскольку после сборки полировать будет гораздо сложнее.

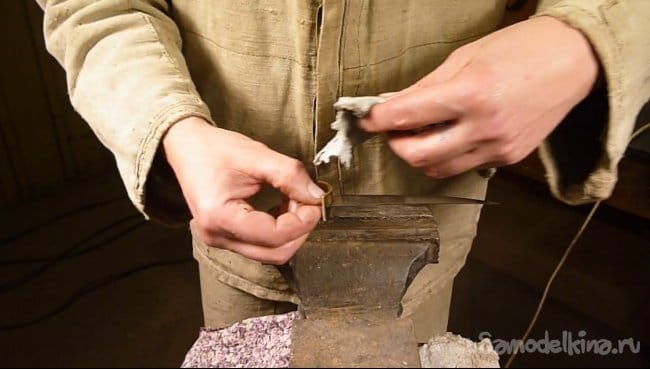

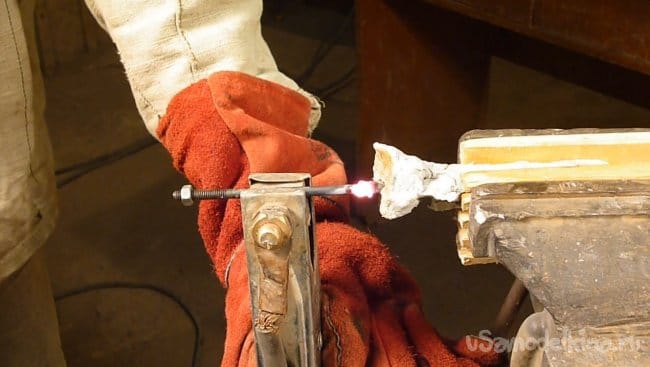

Чтобы искрами не испортить полировку закроем клинок и больстер мокрым асбестом.

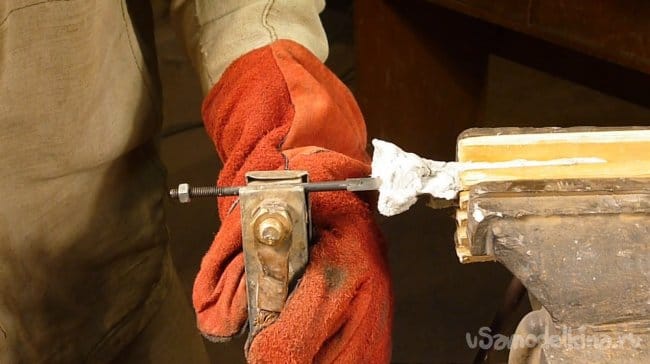

Привариваем хвостовик и обрабатываем сварочный шов.

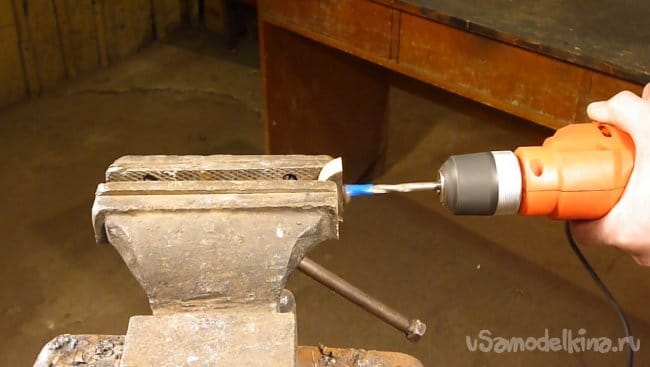

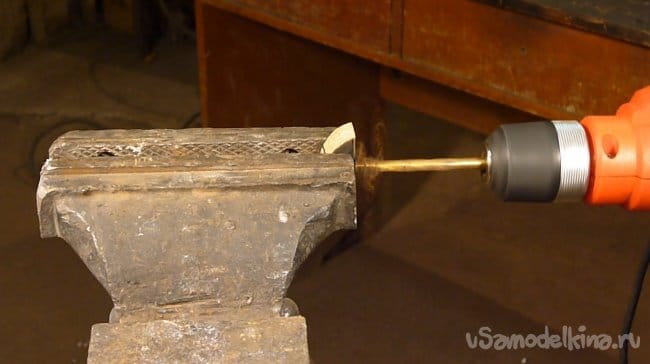

В эбонитовых заготовках сверлим отверстия. В одной сквозное, эта заготовка будет стыковаться с больстером.



Во второй - глухое.

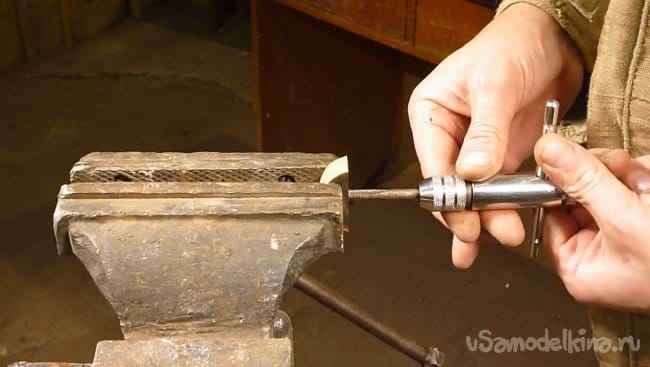

В глухом отверстии нарезаем резьбу. Это будет навершие ножа.

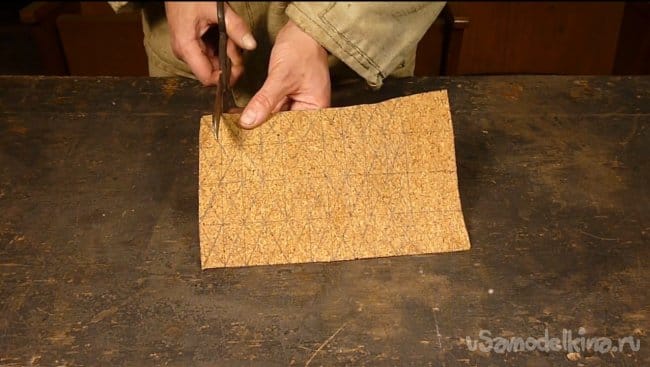

Саму рукоять сделаем из листовой пробки. Нарезаем прямоугольники 3 на 1,5 см.

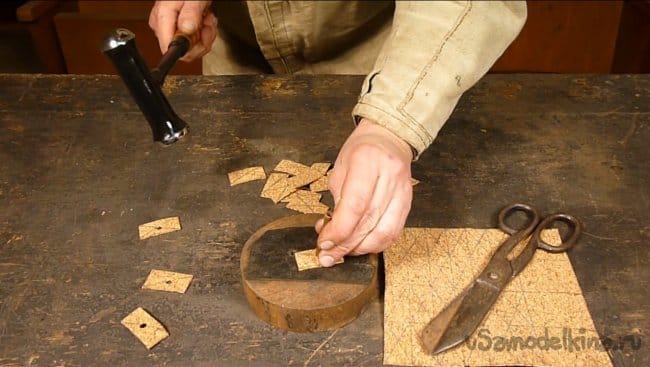

По центру прямоугольников пробиваем отверстия трубкой подходящего диаметра.

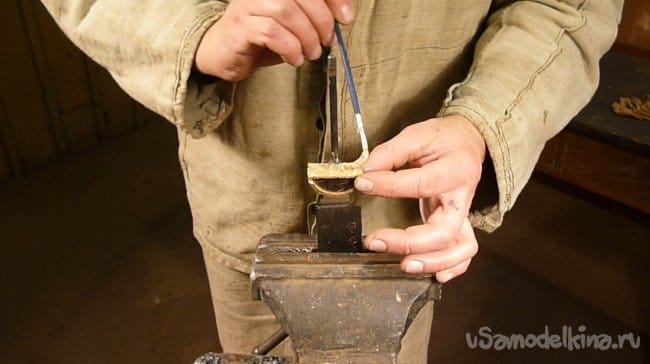

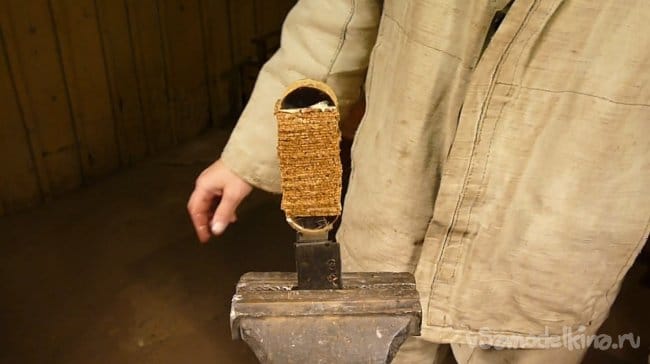

Собираем рукоять, склеиваем все детали вместе на эпоксидную смолу.

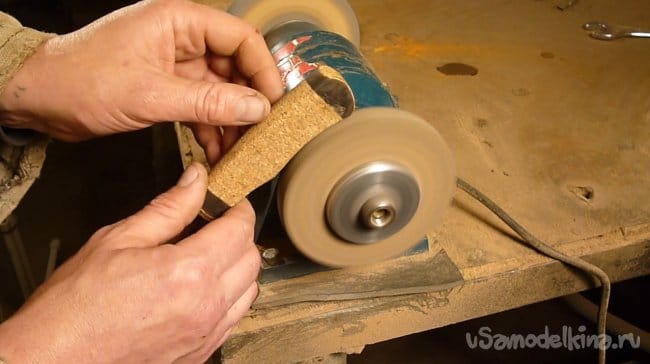

После высыхания эпоксидной смолы придаем форму рукояти на заточном станке.

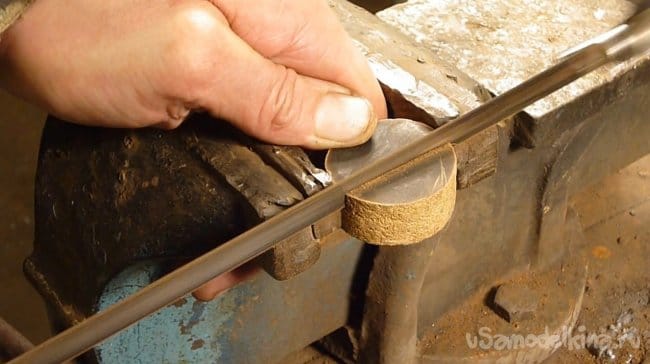

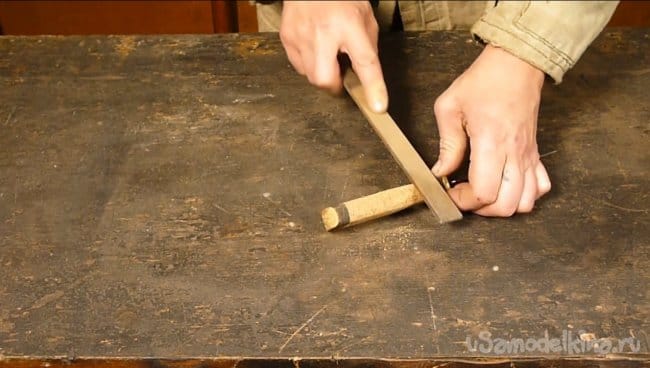

Далее обрабатываем рукоять напильником и наждачной бумагой.

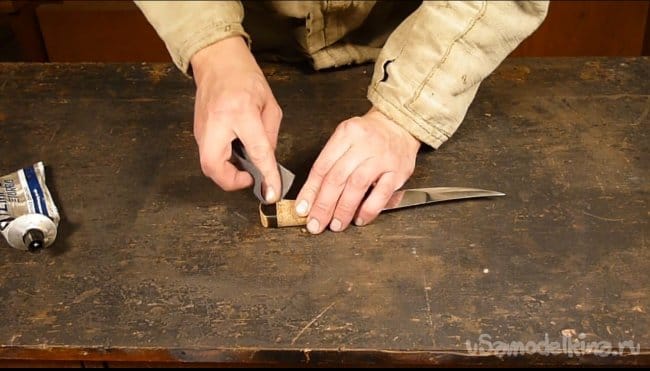

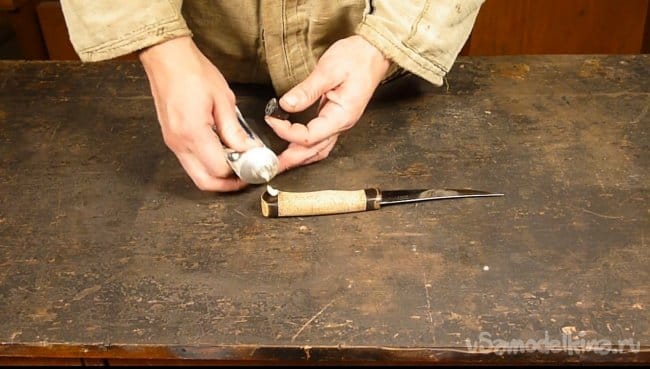

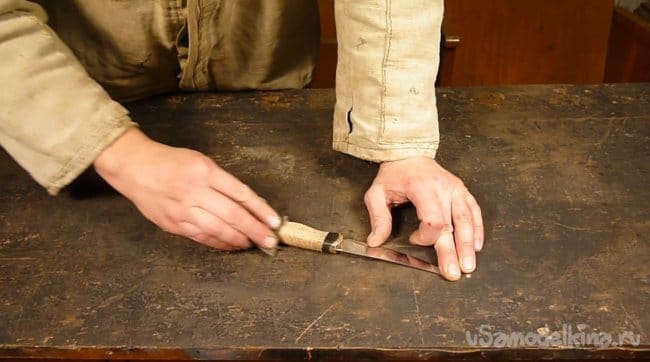

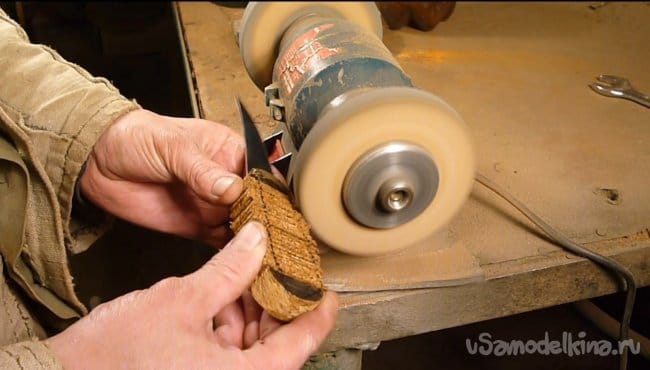

Эбонитовые детали полируем вручную с применением полировочной пасты. Паста Гои в данном случае не подходит, так как окрашивает пробку в зеленый цвет который удалить можно только удалив слой пробки.

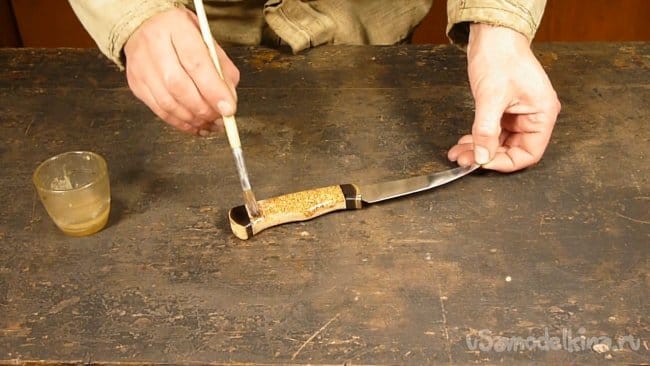

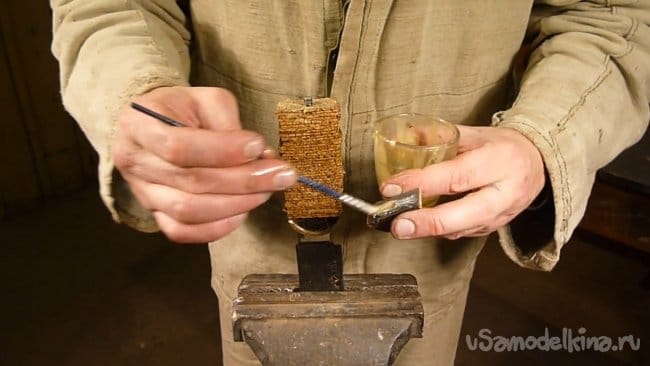

Чтобы закрыть поры на пробке покрываем ее жидкой эпоксидной смолой. Смолу можно разбавить растворителем.

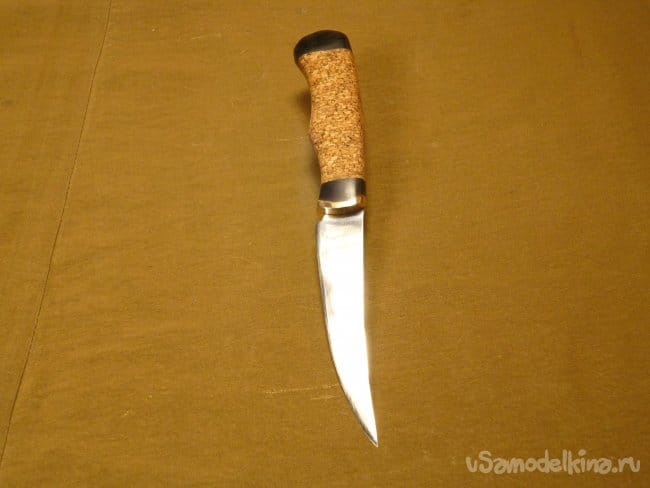

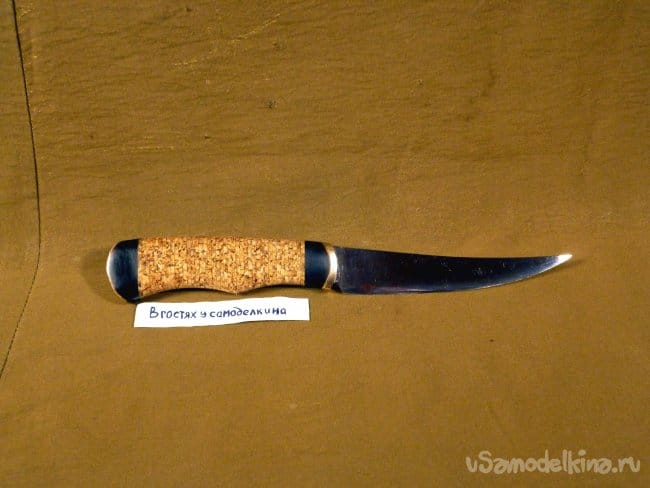

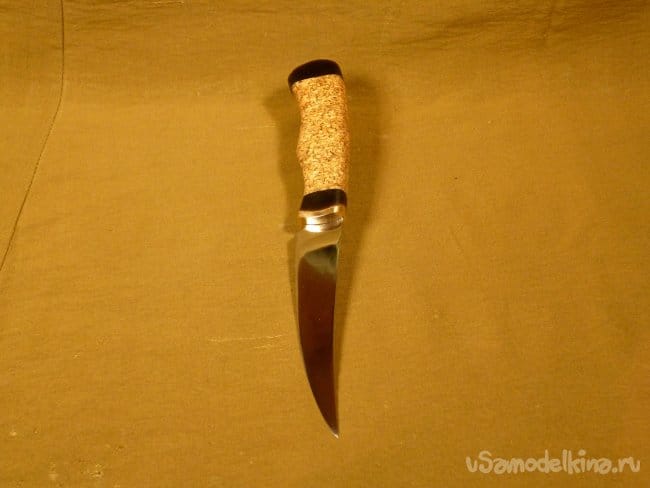

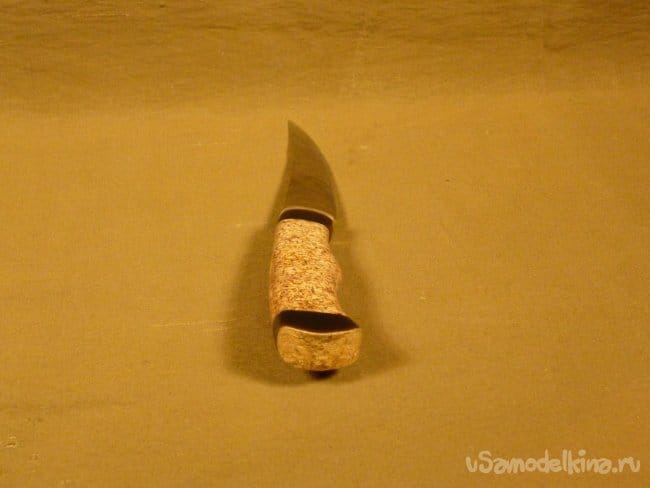

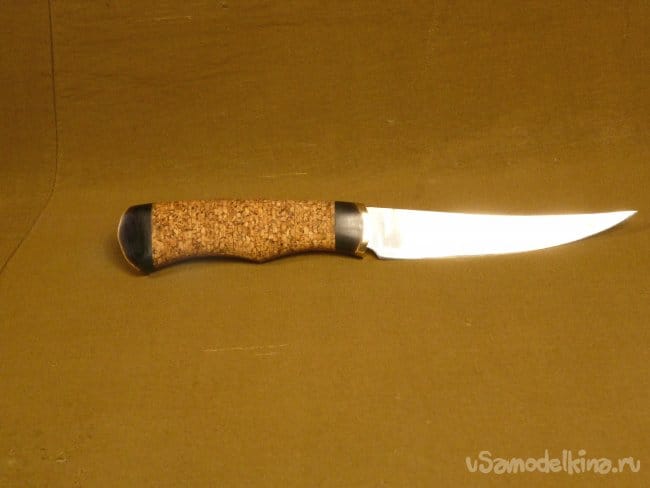

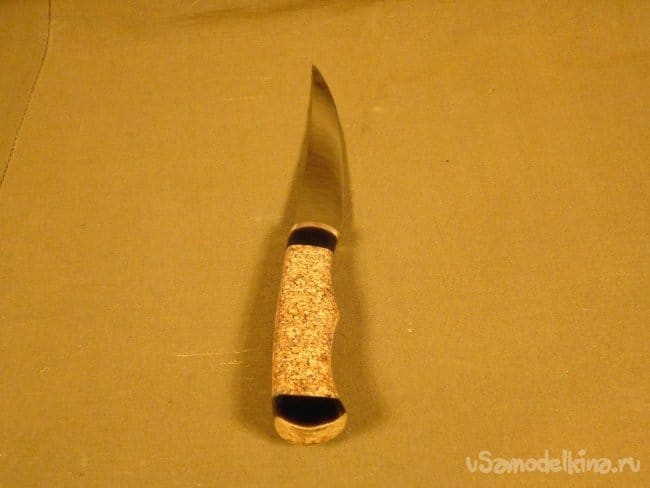

Вот такой получился нож грибника. Заказчик несказанно рад.



Всем добра и удачи в работе!!!

Видео о изготовлении ножа можно посмотреть здесь.

Внимание!!! Данная самоделка размещена исключительно в ознакомительных целях.
Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозит лишение свободы до двух лет!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

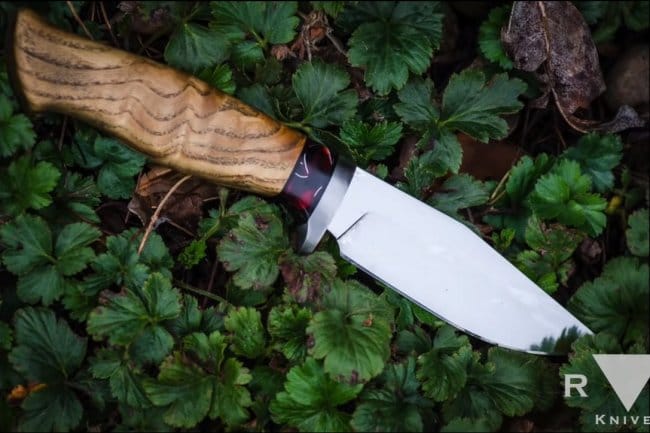

Стильный и безотказный охотничий нож

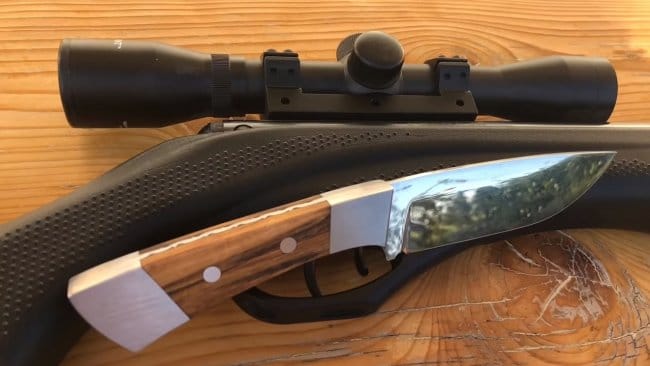

Шикарный охотничий нож ручными инструментами
